Bowers & wilkins Sa1000 User guide

Custom Theatre

SA1000

CT SW10

CT SW12

CT SW15

Installation and

Setup Manual

SA1000

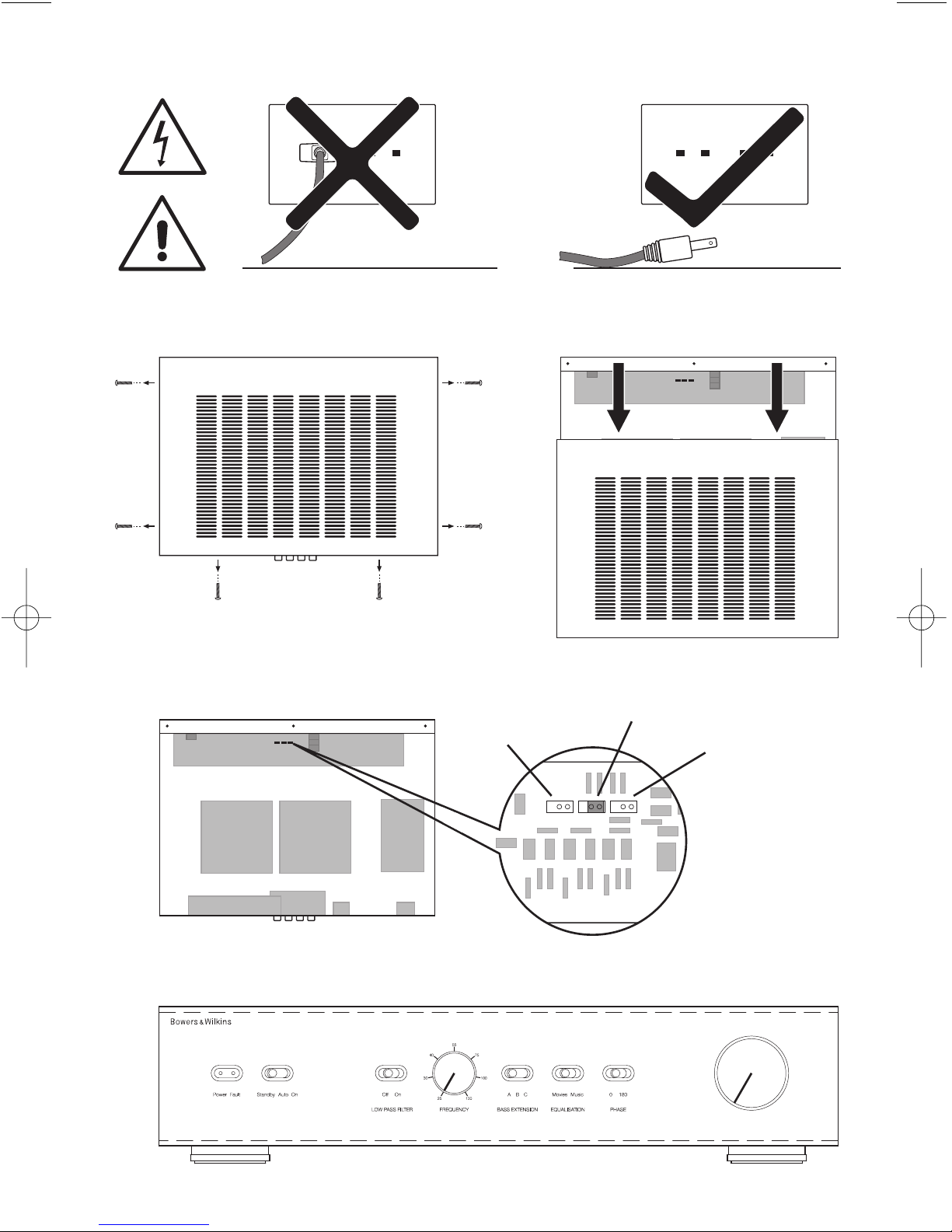

Figure 1

OUTPUT

Figure 2

Neutrik®Speakon®Connector

NL2FC

Housing Chuck Bushing

Neutrik®Speakon®Connector

NL4FC

Insert

Ring Insert + Chuck Bushing

CT SW10/12/15 SA1000

NL2FC NL4FC

Figure 3

CT Subwoofer #1 CT Subwoofer #2 SA1000

Figure 4

CT Subwoofer #1

CT Subwoofer #2

SA1000

AC 230V ~ 50/60Hz

POWER: 300W

SA1000

Serial No.

000-0000000

SA1000

000-0000000

SA1000

000-0000000

1. Ground

2. (+)

3. (

)

CT Subwoofer #1 CT Subwoofer #2 SA1000

Figure 4

CT Subwoofer #1

CT Subwoofer #2

SA1000

AC 230V ~ 50/60Hz

POWER: 300W

SA1000

Serial No.

000-0000000

SA1000

000-0000000

1. Ground

2. (+)

3. (

)

Figure 5

CT SW10

CT SW12

CT SW15

a. b.

SA1000

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 1

Русский

Инструкция по

установке и

настройке .................61

Ограниченная

гарантия....................68

"esky

Návod k obsluze

a instalaci ..................70

Záruka .......................76

Polski

Instrukcja instalacji

i ustawie◊ ..................77

Gwarancja .................83

.....................84

.....................88

.....................92

..................93

.............98

EU Declarations

of Conformity ......99–100

Technical

Specifications....101–104

Contents

English

Installation and

Setup Manual ...............3

Limited Warranty...........8

Français

Manuel d'utilisation

et de réglage ................9

Garantie limitée...........16

Deutsch

Bedienungsanleitung

für die Installation

und das Setup............17

Garantie .....................23

Español

Manual de Instalación

y Configuración ..........24

Garantía limitada.........31

Português

Guia de instalação

e configuração............32

Garantia limitada.........38

Italiano

Manuale di istruzioni ...39

Garanzia limitata .........45

Nederlands

Installatie

Aanwijzingen ..............46

Garantie .....................51

Ελληνικά

Οδηγίεσ χρήσησ,

εγκατάστασησ και

ρύθµισησ ..................52

Περιορισµένη

εγγύηση....................60

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 2

English

Installation and

Setup Manual

Important Safety Instructions

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as

radiators, heat registers, stoves, or other

apparatus (including amplifiers) that produce heat.

9. Do not defeat the safety purpose of the polarized

or grounding-type plug. A polarized plug has two

blades with one wider than the other. A grounding

type plug has two blades and a third grounding

prong. The wide blade or the third prong are

provided for your safety. If the provided plug does

not fit into your outlet, consult an electrician for

replacement of the obsolete outlet.

10. Protect the power cord from being walked on or

pinched particularly at plugs, convenience

receptacles, and the point where they exit from

the apparatus.

11. Only use attachments/accessories specified by the

manufacturer.

12. Use only with the cart, stand, tripod, bracket, or

table specified by the manufacturer,

or sold with the apparatus. When a

cart is used, use caution when

moving the cart/apparatus

combination to avoid injury from

tip-over.

13. Unplug this apparatus during lightning storms or

when unused for long periods of time.

14. Refer all servicing to qualified service personnel.

Servicing is required when the apparatus has been

damaged in any way, such as power-supply cord

or plug is damaged, liquid has been spilled or

objects have fallen into the apparatus, the

apparatus has been exposed to rain or moisture,

does not operate normally, or has been dropped.

15. Do not expose this apparatus to dripping or

splashing and ensure that no objects filled with

liquids, such as vases, are placed on the

apparatus.

16. To completely disconnect this apparatus from the

AC Mains, disconnect the power supply cord plug

from the AC receptacle.

17. The mains plug of the power supply cord shall

remain readily operable.

18. Do not expose batteries to excessive heat such as

sunshine, fire or the like.

The lightning flash with arrowhead

symbol within an equilateral triangle, is

intended to alert the user to the

presence of uninsulated “dangerous

voltage” within the product’s enclosure

that may be of sufficient magnitude to

constitute a risk of electric shock to

persons.

The exclamation point within an

equilateral triangle is intended to alert

the user to the presence of important

operating and maintenance (servicing)

instructions in the literature

accompanying the product.

WARNING: To reduce the risk of fire or electric

shock, do not expose this apparatus to rain or

moisture.

19. When replacement parts are required, be sure the

service technician has used replacement parts

specified by the manufacturer or have the same

characteristics as the original part. Unauthorised

substitutions may result in fire, electric shock or

other hazards.

20. Check that there are no cables under the carpet

that may be damaged by the spike feet. Do not

walk the product on the spike feet as this may

cause them to become detached from the cabinet

and cause damage. Take care not to impale

yourself with the spike feet.

21. For continued protection against fire hazard, use

fuses only of the correct type and rating. Mains

fuses are located inside the appliance as well as

on its back panel. Replacement of the internal

fuse should be entrusted to an authorised

operative. User-replaceable fuse types are shown

in the specification.

22. Isolation of the appliance from the power supply is

by means of removal of the power cord from the

rear of the appliance or removal of the power cord

from the wall power outlet. Either the wall outlet or

the rear of the appliance must remain freely

accessible at all times while the apparatus is in

use.

23. This product should be operated only from the

type of power source indicated by the marking

adjacent to the power cord entry. If you are not

sure of the type of power supply to your home,

consult your product dealer or local power

company.

24. Do not overload wall outlets, extension cords or

integral convenience receptacles, as this can

result in a risk of fire or electric shock.

25. Magnetic fields – The product creates a stray

static magnetic field. Do not place any object that

may be damaged by this magnetic field (eg

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 3

cathode ray tube televisions or computer

monitors, audio and video tapes and swipe cards)

within 0.5m (2 feet) of the appliance. The

appliance may cause distortion of cathode ray

tube images beyond this distance. LCD and

Plasma screens are not affected.

26. Mounting – Do not place this product on an

unstable stand, tripod, bracket or table. The

product may fall causing serious injury and serious

damage. Any mounting of the product should

follow the manufacturer’s instructions.

Do not expose the device to rain, use it near water or

in damp or wet conditions, or place containers on it

containing liquids which might spill into any openings.

When setting up the device, make sure that the AC

outlet you are using is easily accessible. If some

trouble or malfunction occurs, immediately turn off the

power switch and disconnect the plug from the outlet.

Even when the power switch is turned off, electricity is

still flowing to the product at the minimum level. When

you are not using the device for a long time, make

sure to unplug the power cord from the wall AC outlet.

Introduction

Dear customer,

Thank you for choosing Bowers & Wilkins. Please read

this manual fully before unpacking and installing the

product. It will help you to optimise its performance.

B&W maintains a network of dedicated distributors in

over 60 countries who will be able to help you should

you have any problems your dealer cannot resolve.

Environmental Information

All B&W products are designed to comply

with international directives on the

Restriction of Hazardous Substances

(RoHS) in electrical and electronic equipment and the

disposal of Waste Electrical and Electronic Equipment

(WEEE). These symbols indicate compliance and that

the products must be appropriately recycled or

processed in accordance with these directives. Consult

your local waste disposal authority for guidance.

This manual covers the CT SW10, CT SW12 and

CT SW15 subwoofers and their matching SA1000

automated rack mount power amplifier.

Carton Contents

Check subwoofer carton for:

1 Accessory pack containing:

4 x M6 spike feet

4 x M6 rubber feet

4 x Lock nuts (10mm across flats)

1 x Two-pole Neutrik Speakon plug

Check amplifier carton for:

1 x Mains Cable

1 x Four-pole Neutrik Speakon plug

2 x Rack Mount Brackets

6 x Short Philips screws and washers

4 x Rubber hole plugs

2 x Handles

4 x Long Philips screws and washers

The CT SW10, 12 and 15, and the SA1000 dual

subwoofer amplifier are designed both for Home

Theatre installations and to augment the bass

performance of ‘full range’ speakers in 2-channel

audio systems. All audio installations require some

thought in installation if they are to reach their full

performance potential and this manual will guide you

through the process.

The subwoofer amplifier requires connection to the

mains power supply so it is important that you

familiarise yourself with the safety instructions and

heed all the warnings. Keep this manual in a safe

place for future reference.

Subwoofer Installation and Positioning

The CT SW Series subwoofers are intended to be

installed either within existing or custom designed

home theatre system cabinetry close to, or on, the

floor.

If the subwoofer is to be installed within cabinetry it is

important to ensure that the cabinetry is capable of

carrying the weight and that it is structurally reliable.

Significant vibration of the cabinetry panels may

seriously affect the subjective performance of the

audio system. Screw-in rubber feet are supplied for

attachment to the underside of the subwoofer in order

both to protect the cabinet finish and to reduce

vibration.

If the subwoofer is to be installed free-standing on the

floor, it is important to ensure it stands firmly using the

spike feet supplied whenever possible. The spike feet

are designed to pierce carpet and rest on the floor

surface. Initially, screw the lock nuts onto the spikes

enough to leave the nuts floating just above the carpet

when the spikes are resting on the floor beneath.

Screw the spikes fully into the threaded inserts in the

base of the cabinet. If the cabinet rocks when placed

on the floor, unscrew the spike that does not touch

the floor until the cabinet rests firmly without rocking.

Finally, lock the nuts against the cabinet. It may be

more convenient to fit and adjust the spike feet after

speaker positioning has been optimised.

The ear poorly perceives the source location of low

frequency sound so the position of subwoofers in the

listening room is generally less critical compared to

full-range speakers. That said however, best results

are usually obtained if the subwoofer is placed

between the left and right speakers or in the vicinity of

one of them. If two subwoofers are used it is best to

put one near the left and one near the right speaker.

Placing a subwoofer behind the listening position,

even in multi-channel surround sound installations,

generally results in inferior imaging but may be an

acceptable compromise if domestic considerations

dictate.

As with all speakers, the proximity of room boundaries

affects the sound of a subwoofer. Bass volume

increases as more surfaces come into close proximity

with the speaker. Unlike full-range speakers, however,

the overall system balance can be corrected by

adjusting the volume level of the subwoofer. The more

boost gained from the room, the lower the volume can

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 4

be set and the less hard the subwoofer has to work;

but there is a down side. Subwoofers positioned near

corners often generate more low-frequency room

resonances, making the bass more uneven with

frequency. There is no substitute for experiment as all

rooms behave differently, so the subwoofer should be

tried in a variety of positions before a final decision is

made. A piece of music with a bass line ascending or

descending the musical scale is useful for assessing

the smoothness of the bass response. Listen for

exaggerated or quiet notes.

Using multiple subwoofers in a single installation can

improve performance in the following ways:

• Maintains stereo separation to the lowest

frequencies.

• Smooth out the effects of low frequency room

resonances.

• Enable a higher maximum sound output.

In the case of two subwoofers used in a 2-channel

audio system, stereo separation will only be improved

if each channel has its own subwoofer located close

to the appropriate satellite speaker.

Stray Magnetic Fields

The subwoofer drive units create stray magnetic fields

that extend beyond the boundaries of the cabinet. We

recommend you keep magnetically sensitive articles

(CRT television and computer screens, computer

discs, audio and video tapes, swipe cards and the

like) at least 0.5m (20 in) from the speaker. LCD and

plasma screens are not affected by magnetic fields.

Grilles

The CT SW Series subwoofers are fitted with

magnetically attached fabric grilles which may be

removed if desired. Take care not to damage the drive

units when removing or replacing the grilles.

Subwoofer Amplifier Installation

The SA1000 subwoofer amplifier is intended to be

installed in standard 19 inch equipment racks. It is

supplied with rack-mount ears but rack mount bolts

and nuts are not supplied. Ensure that, once mounted

in the rack, the amplifier is well ventilated and that its

ventilation apertures are not obstructed.

Rack Mounting the SA1000

The SA1000 is supplied with two rack mounting

brackets for installation in standard equipment racks.

To install these brackets:

Install the rack mount bracket, inserting three of the

small Philips head machine screws through the

bracket and the threaded holes in the side of the

amplifier.

Repeat for the bracket on the other side of the

amplifier.

SA1000 Rack Handles

The rack mount brackets are supplied with handles,

which can be installed or removed. The handles are

installed with two of the long Philips head machine

screws inserted through the rack mount bracket and

into the threaded holes in the handles. If you do not

use the handles, use the rubber hole plugs supplied

with the bracket hardware to fill the exposed holes.

Subwoofer Amplifier Internal EQ Jumper

Settings

The SA1000 subwoofer amplifier is fitted with internal

jumper settings to provide additional fine tuning for the

amplifier for the specific CT subwoofer it will be

driving. These jumpers are only accessible by

removing the amplifier lid (see figure 5) and as such

this must only be undertaken by qualified service

personnel.

Subwoofer Amplifier Connections

The SA1000 subwoofer amplifier is fitted with a variety

of connection sockets on its rear panel:

1 x Mains input socket: Connect mains power using

the appropriate cable for your territory.

1 x Neutrik Speakon Output Socket: A four-pole

Speakon enabling connection of one or two (identical)

subwoofers. Speakon sockets provide a more secure

and reliable connection than bare-wire or 4mm

sockets.

4 x Binding Posts Outputs: Two pairs of binding posts

provide alternative bare-wire or 4mm socket

connection for one or two (identical) subwoofers.

1 x RCA Phono Input: Input socket for connection to

an AV processor or preamplifier subwoofer output.

1 x XLR Input: Alternative balanced input socket for

connection to an AV processor or preamplifier

subwoofer output.

1 x RCA Phono Output: Output socket for connection

to the input of a second subwoofer amplifier.

1 x XLR Output: Alternative balanced output socket for

connection to the input of a second subwoofer amplifier.

2 x 3.5mm Jack Trigger Inputs: 12V trigger inputs to

enable automated control of amplifier standby and

movie/music function selection.

Connecting the subwoofer amplifier to the subwoofer,

including the use of Speakon plugs, is covered in the

Connecting Sections below.

Subwoofer Amplifier Controls

The SA1000 subwoofer amplifier front panel carries

the following controls.

Volume: Sets the overall volume of the subwoofer.

Filter: Sets the low-pass cut-off frequency of the

subwoofer filter.

Low-pass In/Out: Engages or defeats the subwoofer

filter.

Phase: Reverses the subwoofer output phase.

Bass Extension: Provides three bass extension

options.

Movie/Music EQ: Provides equalisation options for

music or movie programme material.

On/Auto/Standby: Provides switch-on and standby

options.

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 5

Status Indicator: Illuminates to indicate the amplifier is

switched on.

Fault Indicator: Illuminates to indicate a fault condition.

Connecting the Subwoofer

All connections should be made with the equipment

switched off.

The CT SW10, 12 and 15 have a pair binding post

connection terminals and one Neutrik Speakon

connection socket on their rear panels. The binding

post terminals provide quick and easy connection of

stripped wires while Speakon sockets provide a more

secure and reliable connection method.

If the binding post terminals are to be used, connect

the positive cable to the red terminal and the negative

cable to the black terminal. Incorrect connection can

result in poor imaging and loss of bass. Figure 1

illustrates use of the binding post terminals.

If the Speakon option is to be used, disassemble the

Speakon plug as shown in Figure 2. Connect the

positive cable to the terminal marked +1 and the

negative cable to the terminal marked -1. Incorrect

connection can result in poor imaging and loss of

bass. Once the plug is reassembled it can be inserted

into the socket and locked by twisting clockwise.

Ask your dealer for advice when selecting speaker

cable. Keep its total impedance below the maximum

recommended in the speaker specification and use a

low inductance cable.

Connecting the Subwoofer Amplifier

All connections should be made with the equipment

switched off.

The SA1000 amplifier has two pairs of binding post

connection terminals and one four-pole Neutrik

Speakon connection socket on its rear panel. The

binding post terminals provide quick and easy

connection of stripped wires while Speakon sockets

provide a more secure and reliable connection

method. Two identical subwoofers can be connected

to the amplifier through use of either the two pairs of

binding posts or the supplied four-pole Speakon plug.

If the binding post terminals are to be used, connect

the positive cable or cables to the red terminals and

the negative cable or cables to the black terminals.

Incorrect connection can result in poor imaging and

loss of bass. Figure 3 illustrates the use of the binding

post terminals to connect one or two subwoofers.

If the Speakon option is to be used, disassemble the

Speakon plug as shown in Figure 2 connect the

positive cable to the terminal marked +1 and the

negative cable to the terminal marked -1. Terminals +2

and -2 are to be used when two subwoofers are

connected. Incorrect connection can result in poor

imaging and loss of bass. Once the plug is

reassembled it can be inserted into the socket and

locked by twisting clockwise. Figure 4 illustrates the

use of the Speakon plug to connect one or two

subwoofers.

Connect the signal input to the subwoofer amplifier

using either the RCA phono or XLR options. A second

subwoofer amplifier can be daisy-chained from the

first by connecting to either the RCA phono or XLR

output sockets.

Subwoofer Amplifier Setup and Control

Before Auditioning

Before auditioning your new subwoofer installation and

fine-tuning it, double check the connections. Make

sure in particular that the phasing is correct. The

positive terminals on the subwoofer (marked + and

coloured red) should be connected to the positive

output terminals on the amplifier and the negative

terminals on the subwoofer (marked – and coloured

black) connected to the negative output terminals on

the amplifier. Incorrect connection can result a

confused sound with poor bass.

Switching On and Off

The subwoofer amplifier is best switched on after any

other item and switched off first. The On/Auto/Standby

and Status Indicator operate as follows:

On: With the switch set to “On”, the subwoofer amplifier

will remain fully active and the indicator will glow green.

Auto: With the switch set to “Auto”, the subwoofer

amplifier will initially become fully active and the indicator

will glow green. After about 5 minutes without an input

signal, the subwoofer amplifier will automatically enter

“sleep” mode. The indicator will glow red. When an input

signal is detected, the subwoofer amplifier will

automatically become active and the indicator will glow

green. The subwoofer amplifier will return to sleep after

about 5 minutes with no input signal.

Audio-visual processors incorporating an “automatic”

set up procedure may be “confused” by a subwoofer

amplifier with an auto switch-on/sleep function. A

potentially damaging fault condition can arise. The

subwoofer amplifier is best left switched on and fully

active during set up if such a processor is used.

Standby: With the switch set to “Standby” the

subwoofer amplifier will become active when it

receives an appropriate trigger signal via its 12V

Trigger Input. Turning off the 12V signal will return the

subwoofer amplifier to sleep. The indicator will glow

green when the subwoofer amplifier is active and red

when the subwoofer amplifier is in sleep.

Setting The Subwoofer Amplifier Controls

There are 6 controls to consider:

The VOLUME (LINE) control.

The LOW-PASS FREQUENCY control.

The LOW-PASS FILTER switch.

The BASS Extension switch.

The EQUALISATION.

The PHASE switch.

The appropriate settings depend on the equipment

used with the subwoofer and the modes of connection.

If using more than one subwoofer amplifier, ensure the

controls on each one are set the same.

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 6

Home Theatre Settings

Set the VOLUME control initially to the 9 o’clock

position.

Set the LOW-PASS FILTER switch to OFF.

Set the BASS EXTENSION switch initially to position A.

Set the PHASE switch initially to 0°.

Setting the LOW-PASS FREQ setting is irrelevant as

the filter is switched OUT.

Set the EQUALISATION switch to MOVIE.

See the “Fine Tuning” section for more.

The subwoofer and subwoofer amplifier are not a

THX®licensed component, but may be used with a

THX®controller if desired. If a THX®controller is used,

ensure that the subwoofer function is enabled. This

incorporates all the filtering and level setting required

for the subwoofer in all modes. For level calibration,

the internal test noise and channel level controls in the

THX®controller should be used. In all cases the levels

should be set to obtain 75dB SPL (C-weighted) at the

listening position from the controller’s internal noise

test signal.

With other processors, configure the front and

surround speakers to “large” or “small” as appropriate

before setting the levels. Use the internal noise test

signal and volume controls of the processor to set the

levels of all the speakers. Only change the VOLUME

control on the subwoofer amplifier if there is not

enough range in the processor to achieve the correct

levels. Inexpensive sound level meters are readily

available from electronics stores and can be used to

calibrate the levels. Refer to your processor manual for

further details on how to set the levels.

2-channel Audio Settings

Set the VOLUME control initially to the 9 o’clock position.

Set the LOW-PASS FILTER switch to ON.

Set the BASS EXTENSION switch initially to position A.

Set the PHASE switch initially to 180°.

Set the EQUALISATION switch to MUSIC.

Set the LOW-PASS FREQ control to match the -6dB

low frequency cut-off frequency of the satellite

speakers. Note: Both -3dB and -6dB figures can be

found in the specification of each B&W speaker

model. If the satellite speaker manufacturer quotes

only a – 3dB frequency, the optimum setting for the

LOW-PASS FREQ control should be between 0.6 and

0.9 times that figure. The more gradual the low

frequency roll-off of the satellite speakers, the lower

the frequency should be set.

See the Fine Tuning section for more.

Fine Tuning

Before fine tuning, make sure that all the connections

in the installation are correct and secure.

Home Theatre

In home theatre systems, the subwoofer (LFE) signal is

a separate channel rather than an extension of the

signal to the satellite speakers. The LOW-PASS

FILTER is switched off (or set to maximum), because

the processor provides all the filtering for any speakers

set to “small”. However, the position of the PHASE

switch must still be assessed. Normally the phase will

be set to 0°, but if the subwoofer is positioned at a

distance significantly different from the other speakers,

or the power amplifier driving the other speakers

happens to invert the signal, the 180° position may be

preferable. Listen with the switch in both positions and

choose the one that gives the fullest sound. If there is

little difference, leave the switch at 0°.

Surround sound processors normally have a calibrated

noise signal that can be used to set the relative levels

of all the speakers, making the task somewhat more

straightforward than for 2 channel audio. However, do

not be afraid to alter the settings to your personal

preference. It is all too easy to get carried away with

the capabilities of the subwoofer, especially with some

special low-frequency effects. Often a more realistic

portrayal, and one more satisfying in the long term, is

to be had by setting the subwoofer level lower than

the standard calibration level.

2-channel Audio

Set the system up in the preferred position and play

some programme with a steady bass content.

The optimum settings of the PHASE switch and the

LOW-PASS FREQ control are inter-related and also

dependent on the low-frequency cut-off characteristic

of the satellite speakers. However, the settings

recommended above for the LOW PASS FREQ control

and PHASE switch have been chosen to integrate well

with most satellite speaker bass alignments.

Using the initial settings, first check the setting of the

PHASE switch. Choose the option that gives the fullest

sound. Normally the recommended option will be

optimum, but may not be in certain circumstances.

These may be that the power amplifiers feeding the

satellite speakers invert the signal or that the

subwoofer is not placed close to the satellite speakers.

Next, adjust the VOLUME of the subwoofer amplifier

relative to the satellite systems to your liking. Use a

wide variety of programme material to get an average

setting. A setting that sounds impressive on one piece

may sound overpowering on another. Listen at a

realistic volume level as the perception of musical

balance varies with sound level.

Finally, adjust the LOW-PASS FREQ control to give the

smoothest transition between the subwoofer and

satellite speakers.

All Applications

The BASS EXTENSION switch offers three options of

subwoofer bass extension. Position A gives the

greatest extension and position C gives the least

extension. Position B provides a compromise setting.

If the system is to be used at very high volume levels

or in a large listening room, restricting the bass

extension by selecting either B or C may help ensure

that the subwoofer is not asked to exceed its

performance limits. In most situations the BASS

EXTENSION switch should be left in position A.

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 7

The EQUILISATION switch alters the subwoofer bass

roll-off alignment appropriate to MOVIE or MUSIC

listening. The MOVIE position gives a “drier” alignment,

more suited to the demands of action movie low

frequency effects. The MUSIC position is suited to a

faster more accurate bass line. The 3.5mm

Equalisation input on the back panel is designed to

receive a 12V signal that will toggle the MOVIE/MUSIC

setting at the front panel. Set appropriately, the 12V

trigger output of a processor can automate ideal

performance of the subwoofer. If the front panel switch

is set for MOVIE, the 12V trigger will change it to

MUSIC. The reverse is also true. Care must be taken

in setup of the processor in order to take advantage of

this feature.

If you get problems with uneven bass – certain bass

notes are exaggerated more than others – then you

probably have a room interface problem and it is worth

experimenting with the location of the subwoofer.

What may seem like small changes in position – 15cm

(6in) or so – can have a profound effect on the sound.

The use of multiple subwoofers can smooth the

effects of room resonances, as each subwoofer will

tend to excite resonances at different frequencies. If

you appreciably alter the relative distances from the

subwoofer(s) and satellite speakers to the listening

position, re-assess the PHASE switch setting. You

should also check the volume of the subwoofer (using

either the processor output levels or the VOLUME

control on the subwoofer amplifier as appropriate), but

only after setting the phase correctly.

Running-in Period

The performance of the speaker will change subtly

during the initial listening period. If the speaker has

been stored in a cold environment, the damping

compounds and suspension materials of the drive

units will take some time to recover their correct

mechanical properties. The drive unit suspensions will

also loosen up during the first hours of use. The time

taken for the speaker to achieve its intended

performance will vary depending on previous storage

conditions and how it is used. As a guide, allow up to

a week for the temperature effects to stabilise and

15 hours of average use for the mechanical parts to

attain their intended design characteristics.

However, longer run-in periods (as long as a month)

have been reported and there is evidence to suggest

that this has little to do with the speaker changing and

more to do with the listener getting used to the new

sound. This is especially so with highly revealing

speakers such as these where there may be a

significant increase in the amount of detail compared

with what the listener has previously been used to; the

sound may at first appear too “up front” and perhaps a

little hard. After an extended period of time the sound

will seem to mellow, but without losing clarity and detail.

Aftercare

The cabinet surfaces usually only require dusting. If

you wish to use an aerosol or other cleaner, remove

the grille first by gently pulling it away from the

cabinet. Spray aerosols onto the cleaning cloth, not

directly onto the product. Test a small area first, as

some cleaning products may damage some of the

surfaces. Avoid products that are abrasive, or contain

acid, alkali or anti-bacterial agents. Do not use

cleaning agents on the drive units. The grille fabric

may be cleaned with a normal clothes brush whilst the

grille is detached from the cabinet.

Do not use the subwoofer as a table. When in use,

objects left on top of the subwoofer are liable to rattle.

In particular, avoid the risk of liquids being spilled (e.g.

from drinks or vases of flowers).

If the system is taken out of use for a long period,

disconnect the subwoofer amplifier from the mains

supply.

Neutrik®and the names of Neutrik®products

referenced herein are either trademarks and/or service

marks of Neutrik®.

Limited Warranty

This product has been designed and manufactured to

the highest quality standards. However, if something

does go wrong with this product, B&W Group Ltd. and

its national distributors warrant free of charge labour

(exclusion may apply) and replacement parts in any

country served by an official B&W distributor.

This limited warranty is valid for a period of five years

from the date of purchase or two years for electronics

including amplified loudspeakers.

Terms and Conditions

1 The warranty is limited to the repair of the

equipment. Neither transportation, nor any other

costs, nor any risk for removal, transportation and

installation of products is covered by this warranty.

2 This warranty is only valid for the original owner. It

is not transferable.

3 This warranty will not be applicable in cases other

than defects in materials and/or workmanship at

the time of purchase and will not be applicable:

a. for damages caused by incorrect installation,

connection or packing,

b. for damages caused by any use other than correct

use described in the user manual, negligence,

modifications, or use of parts that are not made or

authorised by B&W,

c. for damages caused by faulty or unsuitable

ancillary equipment,

d. for damages caused by accidents, lightning,

water, fire heat, war, public disturbances or any

other cause beyond the reasonable control of

B&W and its appointed distributors,

e. for products whose serial number has been

altered, deleted, removed or made illegible,

f. if repairs or modifications have been executed by

an unauthorised person.

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 8

4 This guarantee complements any national/regional

law obligations of dealers or national distributors and

does not affect your statutory rights as a customer.

How to claim repairs under warranty

Should service be required, please follow the following

procedure:

1 If the equipment is being used in the country of

purchase, you should contact the B&W authorised

dealer from whom the equipment was purchased.

2 If the equipment is being used outside the country

of purchase, you should contact the B&W national

distributor in the country of residence who will

advise where the equipment can be serviced. You

can call B&W in the UK or visit our web site to get

the contact details of your local distributor.

To validate your warranty, you will need to produce the

warranty booklet completed and stamped by your

dealer on the date of purchase. Alternatively, you will

need the original sales invoice or other proof of

ownership and date of purchase.

Français

Manuel d’utilisation et

de réglage

IMPORTANTES INSTRUCTIONS

CONCERNANT LA SÉCURITÉ

1. Lisez ce manuel d’utilisation.

2. Conservez soigneusement ce manuel.

3. Respectez soigneusement tous les avertissements

de sécurité.

4. Suivez les instructions de fonctionnement.

5. Ne pas utiliser cet appareil près d’une source

humide.

6. N’utiliser qu’un chiffon doux et sec pour le

nettoyage.

7. N’obstruez aucune des ouïes de ventilation

prévues sur l’appareil. Respectez les conseils

d’installation donnés par le constructeur.

8. Cet appareil doit être placé loin de toute source

importante de chaleur, telle que cheminée,

radiateur, etc., ou même les amplificateurs de

puissance dégageant aussi beaucoup de chaleur.

9. Ne jamais démonter ou modifier une prise

d’alimentation secteur intégrant une sécurité

particulière. Une prise polarisée possède deux

lames de contact, l’une plus large que l’autre. Une

prise avec mise à la masse possède trois broches,

dont une réservée à la mise à la terre. Cette lame

plus large, ou cette troisième broche de mise à la

terre sont présentes pour votre sécurité. Si la prise

fournie ne rentre pas dans la prise murale

d’alimentation secteur, consultez un électricien

agréé pour le remplacement impératif de cette

prise murale obsolète.

10. Le câble d’alimentation doit être placé de telle

manière qu’il ne subisse aucun coude ou

pincement, ou toute contrainte susceptible de

l’arracher accidentellement de sa prise ou de le

détériorer, principalement au niveau de la prise ou

de la sortie de l’appareil.

11. N’utilisez pas de systèmes de fixation/accessoires

pour l’appareil, autre que ceux expressément

recommandés par le constructeur.

12. Utilisez uniquement un diable, un support, un pied

ou une table recommandés par le

fabricant ou vendus avec l’appareil.

Si vous utilisez un diable ou un

chariot pour le transport, soyez très

prudent pendant les déplacements

pour éviter toute blessure.

13. Débranchez du secteur cet appareil pendant un

orage, ou s’il doit rester inutilisé pendant une

longue période.

14. Toute intervention sur l’appareil ne doit être

effectuée que par un technicien qualifié et agréé.

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 9

Un contrôle impératif est nécessaire si l’appareil a

été endommagé, pour quelque cause que ce soit

– y compris câble ou prise d’alimentation secteur,

si du liquide ou des objets sont tombés à

l’intérieur, s’il a été exposé à la pluie ou à

l’humidité, s’il ne fonctionne pas normalement ou

s’il a subi un choc (chute).

15. Ne pas exposer cet appareil aux éclaboussures de

liquide, et veillez à ce qu’aucun objet rempli de

liquide – un vase, par exemple, ne soit posé

dessus.

16. Pour débrancher totalement cet appareil de son

alimentation secteur, débranchez directement sa

prise d’alimentation secteur de la prise murale.

17. La prise d’alimentation secteur doit rester en

permanence facilement accessible.

18. Ne pas exposer les batteries à une chaleur

excessive, comme celle issue des rayons directs

du soleil, d’un feu ou toute autre source de

chaleur.

L’éclair, avec le symbole de la flèche

dans un triangle équilatéral indique à

l’utilisateur la présence d’une tension

électrique « dangereuse », non isolée et

qui, sans la protection du capot de

l’appareil, peut être source

d’électrisation pour une personne.

Le point d’exclamation dans un triangle

équilatéral indique à l’utilisateur la

présence d’une instruction concernant

une fonction d’utilisation ou de

maintenance de l’appareil

particulièrement importante, dans le

manuel accompagnant l’appareil.

ATTENTION : Pour réduire tout danger d’incendie

ou d’électrisation, ne jamais exposer cet appareil

à la pluie ou à l’humidité.

19. Si le remplacement de certaines pièces est

nécessaire, assurez-vous que le service technique

en charge de la réparation a bien utilisé des

pièces identiques à celles d’origine, ou bien

possédant rigoureusement les mêmes

caractéristiques. L’utilisation de pièces non

conformes entraîne des risques d’incendie,

électrisation ou autres blessures graves.

20. Vérifiez qu’il n’y ait aucun câble sous tapis ou

moquette qui risque d’être transpercé par une des

pointes de découplage. Ne déplacez pas l’appareil

sur ses pointes de découplage : vous risquez de

les casser et de gravement détériorer le

revêtement de sol, ou de les détacher du coffret

avec de graves risques de blessure. Prenez garde

de ne pas vous ouvrir vous-même une main ou

une autre partie du corps sur une de ces pointes !

21. Pour une bonne protection continue contre les

risques d’incendie, n’utilisez des fusibles de

remplacement que de la même valeur – tension et

ampérage – de ceux que vous remplacez. Les

fusibles de protection générale peuvent être situés

aussi bien derrière qu’à l’intérieur de l’appareil. Le

remplacement des fusibles internes ne peut être

effectué que par un technicien qualifié. Les valeurs

correctes des fusibles de remplacement sont

indiquées dans les spécifications de chaque

appareil.

22. L’isolation totale de l’appareil vis-à-vis des risques

d’électrisation se fait par le débranchement pur et

simple de son câble d’alimentation secteur. C’est

pourquoi tant l’arrière de l’appareil que sa prise

d’alimentation murale doivent présenter un accès

libre en permanence, tant que l’appareil est utilisé.

23. Cet appareil ne doit fonctionner que sur un réseau

électrique conforme aux caractéristiques

clairement indiquées à côté de la prise secteur, en

face arrière. Si vous n’êtes pas sûr des

caractéristiques électriques de votre propre

installation domestique, consultez votre revendeur

ou un électricien qualifié.

24. Ne surchargez jamais une prise murale en tentant

d’y brancher plus d’appareils (via des cordons

prolongateurs et prises multiples) que sa

puissance ne peut en supporter. Les risques

d’incendie ou d’électrocution sont importants !

25. Champs magnétiques – L’appareil peut

éventuellement générer un champ magnétique et

de l’électricité statique. Ne le placez donc pas à

plus de 50 centimètres d’un appareil pouvant être

abîmé par ce champ magnétique (tube cathodique

de téléviseur, cassettes audio ou vidéo, cartes

magnétiques, etc.). Un écran peut présenter des

distorsions colorées. Les écrans de type LCD ou

plasma ne sont pas affectés par ce phénomène.

26. Installation – Ne placez pas cet appareil sur un

pied, tripode, meuble instable, etc. Il pourrait

tomber, pouvant causer ainsi des blessures graves

à un adulte comme à un enfant, et être

irrémédiablement lui-même détérioré. N’utilisez

des modes de surélévation expressément

éventuellement recommandés par le constructeur.

Ne pas exposer l’appareil à la pluie, ne pas l’utiliser

près d’une source d’eau ou dans des atmosphères

humides ou avec la présence de condensation ; ne

pas l’installer près de récipients contenant des liquides

susceptibles de s’ouvrir ou d’être renversés.

Lors de l’installation de l’appareil, assurez-vous que sa

prise d’alimentation secteur soit toujours facilement

accessible. Si le moindre problème survient, éteignez

immédiatement l’appareil via son interrupteur principal,

puis débranchez-le de son alimentation secteur. Même

si l’interrupteur général est coupé, du courant peut

encore circuler dans l’appareil. Lorsque vous ne

l’utilisez pas pendant une longue période, assurez-

vous que son alimentation secteur est bien

débranchée de la prise murale.

Introduction

Cher Client,

Nous vous remercions d’avoir choisi Bowers & Wilkins.

Veuillez lire soigneusement ce manuel avant de

déballer et d’installer cet appareil. Il vous aidera à en

obtenir les performances optimales. B&W est distribué

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 10

dans plus de 60 pays dans le monde entier, par

l’intermédiaire de distributeurs spécialement

sélectionnés ; ceux-ci pourront vous aider à résoudre

d’éventuels problèmes ignorés par votre revendeur.

Information sur la protection de

l’environnement

Tous les produits B&W sont conçus en

conformité totale avec les normes

internationales concernant l’interdiction

d’utilisation de certaines substances dangereuses (RoHs)

dans les équipements électriques et électroniques, ainsi

que la possibilité de recyclage des matériaux utilisés

(WEEE, pour Waste Electrical and Electronic Equipment).

Ces symboles indiquent la compatibilité avec ces

directives, et le fait que les appareils peuvent être

correctement recyclés ou traités dans le respect total de

ces normes. Consultez l’organisme officiel de votre

région pour le traitement des produits.

Ce manuel d’utilisation concerne les enceintes de

subgrave (ou subgraves) CT SW10, CT SW12 et

CT SW15, ainsi que leur amplificateur de puissance à

fonctionnement autométisé et à montage en rack

spécialement conçu pour elles, le SA1000.

L’emballage contient :

Vérifiez que le carton du subgrave contienne bien tous

les éléments suivants :

1 emballage interne pour les accessoires, contenant :

4 x pointes/pieds M6

4 x pieds en caoutchouc M6

4 x écrous de blocage (10 mm)

1 x prise Neutrik Speakon 2 pôles

Vérifiez que le carton de l’amplificateur contienne bien :

1 x câble d’alimentation secteur

1 x prise Neutrik Speakon 4 pôles

2 x supports pour montage en rack

6 x vis courtes Philips avec rondelles

4 x plots en caoutchouc

2 x poignées

4 x vis longues Philips avec rondelles

Les CT SW10, 12 et 15, et l’amplificateur double pour

subgrave SA1000 sont conçus à la fois pour des

installations Home Cinema et pour augmenter les

performances dans le grave des enceintes

acoustiques “larges bande”, dans une installation

audio classique 2 canaux. N’importe quelle installation

audio nécessite quelques précautions dans son

installation, pour fournir des résultats optimaux, et ce

manuel d’utilisation a également pour but de vous

aider dans l’obtention de ces performances optimales.

L’amplificateur de subgrave nécessite son alimentation

par le courant secteur, et nous vous recommandons

vivement de prendre connaissance et de respecter

toutes les consignes de sécurité et d’installation le

concernant. Conservez également ce manuel

d’utilisation dans un endroit sûr pour le consulter à

chaque fois que nécessaire.

Installation et positionnement du subgrave

Les subgraves CT SW Series sont conçus pour être

utilisés conjointement avec des installations Home

Cinema préexistantes, éventuellement personnalisées,

près des autres enceintes, encastrées dans des

meubles ou posées sur le sol.

Si le subgrave doit être installé dans un meuble

spécial, il est important de s’assurer que celui-ci est

bien capable d’en supporter le poids, et qu’il restera

parfaitement fiable. D’éventuelles vibrations de ce

meuble support peuvent en effet gravement diminuer

les performances sonores du système audio. Des

pieds en caoutchouc visant sont fournis pour être fixés

sous le subgrave, dans le double but de diminuer ces

éventuelles vibrations et de protéger le meuble.

Si le subgrave doit être posé sur le sol, il est important

de s’assurer de sa parfaite stabilité, de préférence en

utilisant les pieds-pointes fournis à chaque fois que

possible. Ces pointes sont conçues pour transpercer

la moquette et prendre directement contact sur le sol

en dur. Avant de les mettre en place, vissez les écrous

en les laissant libres, de telle manière qu’ils affleurent

la moquette une fois les pointes correctement en

contact avec le sol en dur. Vissez complètement les

pointes dans leurs inserts filetés, à la base du

subgrave. Si le subgrave n’est pas totalement stable

sur le sol, dévissez les pointes qui ne touchent pas le

sol, jusqu’à ce que le subgrave soit parfaitement

équilibré sur le sol. Une fois cela assuré, vissez

complètement chaque écrou de blocage vers la base

du coffret. Il est conseillé de garantir l’équilibrage

parfait du subgrave seulement après avoir en avoir

précisément déterminé la position dans la pièce

d’écoute.

Parce qu’il ne diffuse que de très basses fréquences

et parce que les informations relatives à la localisation

des sons y sont nettement moins importantes pour

l’oreille humaine, le positionnement d’un subgrave est

beaucoup moins critique que celui d’enceintes à large

bande. Cependant, les meilleurs résultats sont

obtenus, généralement, lorsque le subgrave est placé

au milieu des enceintes satellites ou encore au

voisinage immédiat de l’une d’entre elles. Le

positionner derrière l’auditeur, même dans une

installation audio multi-canaux, procure une image

généralement moins précise, mais peut représenter un

compromis acceptable quand les considérations

domestiques le nécessitent.

Comme pour toute enceinte acoustique, les réflexions

du son sur les parois de la pièce modifient la qualité

de reproduction d’un subgrave car les murs et le sol

qui se trouvent à proximité immédiate amplifient les

basses. Cependant et contrairement à ce qui se passe

avec les modèles à large bande, vous pourrez toujours

rééquilibrer la balance sonore d’un ensemble utilisant

un subgrave actif en réglant son niveau sonore, via sa

commande spécifique. Plus la pièce d’écoute jouera

ainsi un rôle de renforcement du grave, en

rapprochant le subgrave d’un angle de la pièce, moins

celui-ci aura besoin d’être sollicité. Mais cela a un

revers : la position en encoignure aura tendance à

exciter les résonances de la pièce, et ce de manière

erratique. Ce qui, finalement, peut altérer gravement la

régularité de la réponse en fréquences. Il n’existe pas

de meilleur procédé que l’expérimentation, chaque

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 11

salle étant très différente d’une autre. Vous devrez

explorer une grande variété d’emplacements avant de

faire votre choix définitif. Utiliser un extrait musical

avec un instrument grave montant et descendant la

gamme est très utile pour juger l’équilibre des basses.

Écoutez attentivement les notes très exagérées ou au

contraire très faibles.

L’utilisation de plusieurs subgraves dans la même

installation peut améliorer les performances dans les

domaines suivants :

• Maintien de la séparation stéréo sur tout le

spectre, même dans les fréquences les plus

basses.

• Lissage des phénomènes de résonances de la

pièce dans les basses fréquences.

• Niveau de sonore disponible plus élevé.

Dans le cas de deux subgraves utilisés dans une

installation audio 2 canaux, la séparation stéréo sera

améliorée si chaque canal voit son subgrave

positionné le plus près possible de l’enceinte satellite

correspondante.

Champs magnétiques

Le haut-parleur du subgrave rayonne un champ

magnétique qui dépasse largement les limites de son

coffret. Nous vous recommandons donc de tenir le

plus éloigné possible tous les produits et appareils

sensibles à des champs magnétiques (télévision à

tube cathodique, écrans d’ordinateur classiques,

disques d’ordinateurs, cassette audio et vidéo, cartes

magnétiques, etc.), avec une distance minimum d’une

cinquantaine de centimètres. Les écrans LCD et

plasmas ne sont pas affectés par les champs

magnétiques.

Grilles frontales

Les subgraves CT SW sont équipés de grilles de

protection frontales maintenues magnétiquement, et

qui peuvent être facilement ôtées si désiré. Prenez

garde de ne pas endommager les haut-parleurs

lorsque vous enlevez ou remettez ces grilles.

Installation de l’amplificateur de subgrave

L’amplificateur de subgrave SA1000 est prévu pour

être monté dans un meuble-rack 19 pouces. Il est

donc fourni avec les adaptateurs latéraux

correspondants, mais pas avec les vis et écrous

nécessaires. Une fois monté dans le rack, assurez-

vous que l’amplificateur est bien ventilé et que ses

ouïes d’aération ne sont pas obstruées.

Montage en rack du SA1000

Le SA1000 est fourni avec deux supports latéraux

permettant son installation dans un rack normalisé.

Pour installer ces supports :

Positionnez le premier support latéral, puis insérez

trois des vis courtes (les plus petites fournies) Philips à

travers les trous correspondants du support, puis

dans les filetages prévus sur le côté de l’amplificateur.

Répétez cette opération avec le second support, de

l’autre côté de l’amplificateur.

Poignées rack du SA1000

Les supports latéraux sont fournis avec des poignées,

qui peuvent être installées ou non, au choix de

l’utilisateur. Ces poignées se fixent par l’intermédiaire

de deux vis Philips longues, insérées dans les trous

correspondant prévus dans les supports rack. Si vous

n’utilisez pas les poignées, obturez les filetages de ces

vis avec les plots en caoutchouc également fournis en

accessoires.

Réglages des cavaliers internes EQ de

l’amplificateur de l’enceinte de subgrave

L’amplificateur SA1000 est équipé de cavaliers

internes permettant d’adapter parfaitement son

fonctionnement à l’enceinte de subgrave CT qu’il

alimente effectivement. Ces cavaliers ne sont

accessibles qu’en enlevant le capot de l’amplificateur

(voir Figure 5), une opération qui ne doit être effectuée

que par un technicien agréé.

Branchements de l’amplificateur de subgrave

L’amplificateur de subgrave SA1000 dispose de

plusieurs types de prises sur sa face arrière :

1 x prise d’entrée alimentation secteur (Mains) :

branchez le câble d’alimentation secteur adapté à la

norme dans votre pays.

1 x prise de sortie Neutrik Speakon : une seule prise

Speakon quatre pôles permet de brancher un ou deux

subgrave(s) (identiques). Les prises Speakon

garantissent une liaison plus sûre et plus fiable que les

prises pour fiche banane ou câble nu.

4 x prises de sortie pour tout type de terminaisons de

câble. Ces deux paires de prises constituent une

solution alternative à la précédente, pour le

branchement d’un ou deux subgrave(s) (identiques).

1 x prise d’entrée type Phono RCA : prise d’entrée

pour le branchement à partir de la sortie subgrave

(subwoofer) d’un préampli-processeur AV.

1 x prise d’entrée type XLR : pour le branchement de

l’entrée à partir d’une sortie “subwoofer” de type

symétrique.

1 x prise de sortie Phono RCA : cette prise de sortie

permet de brancher l’entrée d’un second amplificateur

pour enceinte de subgrave.

1 x prise de sortie XLR : c’est une autre solution pour

le branchement d’un second amplificateur pour

enceinte de subgrave.

2 x prises jacks 3,5 mm d’entrées Trigger : entrées de

commutation 12 V Trigger permettant l’allumage/arrêt

commandé par un autre appareil, ou la sélection de la

fonction “Movie/Music”.

L’étape de branchement de l’amplificateur sur le

subgrave, y compris avec utilisation des prises

Speakon, est indiquée dans le paragraphe

Branchement du subgrave, ci-dessous.

Contrôles de l’amplificateur de subgrave

La face avant de l’amplificateur SA1000 propose les

commandes et contrôles suivants :

Volume : permet de régler le volume général du subgrave.

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 12

Filtre (filter) : règle la fréquence de coupure du filtre

passe-bas du subgrave.

Passe-bas activé/désactivé (Low-pass In/Out) : Active

ou désactive le filtre intégré dans le subgrave.

Phase : permet d’inverser la phase en sortie du

subgrave.

Accentuation du grave (Bass Extension) : Fournit trois

réglages différents d’accentuation du niveau grave.

Égalisation Film/Musique (Movie/Music EQ) : Fournit

différentes options d’égalisation suivant le programme

écouté, film ou musique.

Mise en veille /allumage/automatique

(On/Auto/Standby) : fournit des options pour la mise

en veille de l’amplificateur.

Indicateur de fonctionnement (Status Indicator) :

s’allume pour indiquer que l’amplificateur est en

service.

Indicateur de problème (Fault Indicator) : s’allume pour

indiquer qu’un problème est survenu.

Branchement du subgrave

Toutes les connexions ne doivent être effectuées

qu’avec l’ensemble des appareils concernés éteints.

Les CT SW10, 12 et 15 possèdent une paire de prises

d’entrées pour tous types de terminaisons de câble et

une prise Neutrik Speakon sur leur face arrière. Les

paires classiques fournissent une méthode simple et

rapide de branchement, à partir de simple fil nu, mais

les prises Speakon représentent une méthode de

connexion plus sûre et plus fiable.

Si vous utilisez les bornes vissantes, reliez le câble

positif à la borne de couleur rouge, et le câble négatif

à la borne de couleur noire. Une inversion de cette

polarité peut se traduire par une mauvaise image

stéréo et une perte de grave. La Figure 1 illustre

l’utilisation correcte des bornes vissantes.

Si vous utilisez l’option de la prise Speakon,

désassemblez la prise Speakon comme illustré à la

Figure 2. Branchez le câble positif sur la broche

repérée +1, et le câble négatif sur la borne repérée -1.

Une inversion de cette polarité peut se traduire par

une mauvaise image stéréo et une perte de grave.

Une fois la prise réassemblée, elle peut être enfichée

dans la prise de l’enceinte, puis verrouillée en la

tournant dans le sens des aiguilles d’une montre.

Consultez votre revendeur pour le choix du câble

utilisé. Son impédance totale doit rester inférieure au

maximum recommandé dans les spécifications de

l’enceinte, et le câble doit présenter la plus faible

inductance possible.

Branchement de l’amplificateur de

subgrave

Toutes les connexions ne doivent être effectuées

qu’avec l’ensemble des appareils concernés éteints.

Le SA1000 possède deux paires de prises d’entrées

pour tous types de terminaisons de câble (bornes

vissantes) et une prise Neutrik Speakon quatre pôles

sur sa face arrière. Les paires classiques fournissent

une méthode simple et rapide de branchement, à

partir de simple fil nu, mais les prises Speakon

représentent une méthode de connexion plus sûre et

plus fiable. Deux subgraves identiques peuvent être

branchés sur l’amplificateur simultanément, grâce à la

présence de deux paires de bornes vissantes et d’une

prise Speakon à 4 pôles.

Si vous utilisez les bornes vissantes, reliez le ou les

câbles(s) positif(s) à la borne de couleur rouge, et le

câble négatif à la borne de couleur noire. Une

inversion de cette polarité peut se traduire par une

mauvaise image stéréo et une perte de grave. La

Figure 3 illustre l’utilisation correcte des bornes

vissantes pour brancher un ou deux subgraves.

Si vous utilisez l’option de la prise Speakon,

désassemblez la prise Speakon comme illustré à la

Figure 2. Branchez le câble positif sur la broche

repérée +1, et le câble négatif sur la borne repérée -1.

Les prises repérées +2 et -2 ne seront utilisées que si

deux enceintes de sous-grave sont branchées. Une

inversion de cette polarité peut se traduire par une

mauvaise image stéréo et une perte de grave. Une fois

la prise réassemblée, elle peut être enfichée dans la

prise de l’enceinte, puis verrouillée en la tournant dans

le sens des aiguilles d’une montre. La figure 4 illustre

l’utilisation de la prise Speakon pour un ou deux

subgraves.

Reliez le signal d’entrée sur l’amplificateur de

subgrave en utilisant soit l’option asymétrique RCA,

soit l’option symétrique XLR. Un second amplificateur

de subgrave peut être chaîné au premier (principe

“daisychain”) en utilisant la sortie du premier sur

l’entrée RCA ou XLR du second.

Réglage et contrôles de l’amplificateur de

subgrave

Avant écoute

Avant d’écouter votre nouvelle installation avec

subgrave, et de peaufiner ses réglages, vérifiez deux

fois de suite tous les branchements. Assurez-vous

notamment que la phase est correcte. Les prises

positives du subgrave (repérées en rouge ou avec le

signe +) doivent bien être branchées sur les prises

positives de l’amplificateur, et les prises négatives

(repérées en noir ou avec le signe -) sur les prises

négatives de l’amplificateur. Une interversion de ces

branchements peut se traduire par un son confus,

avec un manque de grave.

Allumage et extinction

L’amplificateur de subgrave doit de préférence être

allumé en dernier, et éteint le premier. Le système de

mise en veille/allumage/automatique (On/Auto/

Standby) et l’indicateur de fonctionnement (Status

Indicator) fonctionnent de la manière suivante :

On (allumage) : Avec le sélecteur placé sur sa

position “On”, l’amplificateur de subgrave reste allumé

en permanence, et l’indicateur reste allumé en vert.

Auto : Avec le sélecteur placé sur sa position “Auto”,

l’amplificateur de subgrave est tout d’abord allumé,

avec l’indicateur allumé en vert. Mais au bout de

5 minutes sans présence de signal à l’entrée,

l’amplificateur de subgrave se met automatiquement

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 13

en mode de veille (Standby). L’indicateur lumineux

devient rouge. Dès qu’un signal est détecté à l’entrée,

l’amplificateur de subgrave se rallume

automatiquement, la diode repassant au vert.

L’amplificateur se remettre en mode de veille dès

qu’aucun signal n’aura été détecté à son entrée

pendant plus de 5 minutes.

Certains processeurs audiovisuels possèdent une

procédure de réglage automatique que l’amplificateur

de subgrave peut “confondre” avec un système de

mise en veille/allumage automatique. Il peut s’en

suivre, dans certains cas, la mise en protection de

l’amplificateur. C’est pourquoi nous vous conseillons,

pendant toute procédure de réglage du processeur ou

de l’ampli-tuner, de laisser l’amplificateur de subgrave

allumé en permanence (position On).

Standby (mise en veille) : Avec le sélecteur placé

sur sa position “Standby”, l’amplificateur de subgrave

s’allume uniquement lorsqu’il détecte la présence

d’une tension de commutation sur sa prise spécifique

12 V Trigger. Une disparition de cette tension de

commutation 12 V Trigger ordonnera à l’amplificateur

de s’éteindre. L’indicateur lumineux s’allume en vert

quand l’amplificateur est réellement allumé, et en

rouge quand il est en veille.

Régler les contrôles de l’amplificateur de

subgrave

Il y a six commandes différentes à considérer :

La commande de VOLUME (niveau Ligne LINE).

Le contrôle de la fréquence de coupure du filtre

passe-bas LOW-PASS FREQUENCY.

Le sélecteur du filtre passe-bas LOW-PASS FILTER.

Le sélecteur d’accentuation du grave BASS Extension.

L’égalisation EQUALISATION (égalisation).

Le sélecteur de PHASE.

Les réglages corrects dépendent de l’équipement

utilisé effectivement avec le subgrave, et des types de

branchements utilisés. Si vous utilisez plusieurs

amplificateurs de subgrave, assurez-vous que tous les

réglages sur tous les amplificateurs sont bien

identiques.

Réglages Home Cinema

Réglez initialement le contrôle de VOLUME sur sa

position 9 heures.

Réglez le sélecteur du filtre passe-bas LOW-PASS

FILTER sur sa position OFF (désactivé).

Réglez le sélecteur repéré BASS EXTENSION sur sa

position “A”.

Réglez le sélecteur de PHASE sur sa position “0”.

Le réglage LOW-PASS FREQ est sans effet lorsque le

filtre est désactivé (position OUT).

Réglez le sélecteur repéré EQUALISATION sur sa

position MOVIE.

Voir le paragraphe “Réglages fins” pour de plus

amples informations.

Le subgrave et l’amplificateur de subgrave ne sont

pas des maillons agréés THX®. Si vous utilisez un

processeur agréé THX®, vérifiez que sa fonction

“subwoofer” est activée. Celle-ci permet d’utiliser ses

réglages intégrés pour le filtrage et le niveau de

l’enceinte de subgrave, dans tous les modes de

fonctionnement. Pour l’équilibrage des canaux, le

signal-test et les commandes de réglage de niveau du

processeur THX®doivent être utilisés. Dans tous les

cas, respectez un niveau de 75 dB SPL (pondéré C),

obtenu à partir du signal-test du processeur.

Avec les autres types de processeurs, configurez les

enceintes avant en “large” ou “small” suivant leur type,

avant de commencer l’équilibrage des canaux. Utilisez

le signal-test et les contrôles des niveaux du

processeur pour régler toutes les enceintes

acoustiques. Ne modifiez que le réglage de VOLUME

du subgrave, si la gamme proposée par le processeur

n’est pas suffisante. Des sonomètres peu coûteux

sont désormais disponibles chez tous les revendeurs

de composants électroniques, et s’avèrent très utiles

pour parfaire les niveaux des enceintes. Reportez-vous

au manuel d’utilisation de votre processeur pour le

détail des opérations nécessaires au bon équilibrage

de tous les canaux.

Réglages en fonctionnement Audio

2 canaux

Réglez le VOLUME (LINE ou SPEAKER) initialement

sur sa position 9 heures.

Réglez le sélecteur LOW-PASS FILTER sur sa position

repérée ON.

Réglez le sélecteur BASS EXTENSION sur sa position

repérée A.

Réglez le sélecteur repéré EQUALISATION sur sa

position MUSIC.

Réglez le sélecteur de PHASE sur sa position repérée

180°.

Réglez la fréquence de coupure du filtre LOW-PASS

FREQ de telle manière qu’elle corresponde

exactement à la fréquence où les satellites montrent

une coupure naturelle dans le grave de – 6 dB. Note :

cette réponse en fréquence à – 3 dB et – 6 dB est

systématiquement indiquée dans les spécifications de

toutes les enceintes acoustiques B&W. Si les

enceintes satellites n’indiquent que la valeur à – 3 dB,

réglez la commande LOW-PASS FREQ entre 0,6 et

0,9 cette valeur. Plus l’enceinte satellite présente une

pente de coupure dans le grave douce, plus la

fréquence de coupure choisie doit être basse.

Voir le paragraphe “Réglages fins” pour de plus

amples informations.

Réglages fins

Avant de procéder à ces réglages, assurez-vous une

fois encore que tous les branchements de l’installation

sont corrects et parfaitement assurés.

Home Cinema

Dans les systèmes Home Cinema, le signal de grave

(LFE) est totalement indépendant des signaux

reproduits par les autres enceintes de l’installation, et

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 14

éventuellement de leur section grave reproduite

également par le subgrave. La commande LOW-PASS

FILTER est donc désactivée sur celui-ci, car c’est le

processeur qui se charge de son paramétrage correct,

si les enceintes principales sont déclarées en mode «

small ». Cependant, la position du réglage PHASE

peut, elle, s’avérer importante. Normalement, on le

laisse sur sa position 0°. Mais si le subgrave est placé

dans une position très éloignée des enceintes

frontales, ou si les amplificateurs de puissance qui

alimentent celles-ci sont inverseurs de phase, la

position 180° peut être préférable. Écoutez

soigneusement le résultat obtenu avec le sélecteur

dans les deux positions, 0 et 180°, afin de choisir celle

qui vous semble donner les meilleurs résultats. S’il n’y

a qu’une petite différence, laissez le sélecteur sur la

position 0°.

Les processeurs Surround intègrent normalement un

générateur de signal test (bruit rose) qui permet

d’équilibrer le signal sonore fourni par toutes les

enceintes acoustiques, permettant ainsi d’obtenir un

équilibre au moins aussi précis qu’en reproduction

sonore 2 canaux. Mais n’hésitez pas ensuite à

modifier ces réglages théoriques en fonction de vos

goûts personnels. Il est également très simple et

conseillé de régler le niveau du subgrave, notamment

en fonction de certains effets spéciaux dans le grave.

Pour des résultats plus réalistes et plus satisfaisants à

long terme, il n’est pas rare que l’on doive diminuer le

niveau relatif du subgrave par rapport au niveau

obtenu avec la procédure de calibration.

Audio 2 canaux

Réglez le système suivant vos préférences en

écoutant plusieurs morceaux contenant suffisamment

de grave.

Les réglages optima des commandes PHASE et LOW-

PASS FREQ sont liés entre eux, et dépendent

étroitement des caractéristiques de coupure naturelle

dans le grave des enceintes satellites. Cela dit, les

réglages indiqués ci-dessous sont ceux qui donneront

certainement les meilleurs résultats – et la meilleure

intégration du subgrave – dans la majorité des

situations.

En utilisant les réglages de base, commencez par

vérifier la bonne position du réglage de PHASE.

Choisissez la position qui vous semble donner le son

le plus « plein » et le plus riche dans le grave.

Normalement, c’est la position 0°, mais l’inversion

peut être nécessaire dans certains cas, comme la

présence d’amplificateurs inverseurs de phase pour

les enceintes principales, ou encore un positionnement

du caisson de grave très éloigné de ces dernières.

Ensuite, réglez le niveau relatif VOLUME de

l’amplificateur du subgrave par rapport aux enceintes

satellites. Utilisez le plus possible de programmes

musicaux pour déterminer ce niveau optimal, selon

vos goûts personnels. Un niveau qui vous paraît

normal pour tel ou tel enregistrement peut s’avérer

trop fort pour tel ou tel autre. Faites aussi vos

expérimentations au niveau normal d’écoute, car les

résultats varient également en fonction du niveau

sonore global.

Enfin, choisissez la fréquence de coupure du filtre

passe-bas LOW-PASS FREQ afin d’obtenir la

transition la plus douce possible entre le subgrave et

les enceintes satellites.

Toutes applications

Le sélecteur repéré BASS EXTENSION propose trois

options d’extension du grave offertes par le subgrave.

La position A donne l’extension la plus importante, et

la position C l’extension la moins importante. La

position B propose un compromis entre ces deux

extrêmes. Si le système est utilisé dans une grande

pièce, à fort volume sonore, limitez l’extension du

grave en choisissant la position B ou C ; cela vous

garantit aussi que le subgrave ne sera pas utilisé au-

delà de ses limites intrinsèques. Mais dans la majorité

des installations, ce sélecteur sera utilisé dans sa

position A.

Le sélecteur BASS EXTENSION permet de modifier la

pente de fonctionnement du subgrave, avec deux

positions, repérées MOVIE (film) et MUSIC (musique).

La position MOVIE est la mieux adaptée aux effets

dans le grave présents dans les bandes sonores des

films. La position MUSIC procure, elle, une réponse

dans le grave plus rapide. La prise d'entrée 3,5 mm

Equalisation, sur le panneau arrière, est conçue pour

recevoir un signal de commutation qui permet de

sélectionner le réglage MOVIE/MUSIC de la face

avant. Correctement réglé sur le processeur, ce signal

de commutation 12 V Trigger peut rendre automatique

le fonctionnement du subgrave pour chaque situation.

Si le sélecteur en face avant est placé sur la position

MOVIE, la tension de commutation 12 V le fait passer

sur la position MUSIC. L'inverse est également

possible. Veuillez consulter la procédure de réglage du

processeur pour pouvoir utiliser correctement cette

possibilité.

Si vous rencontrez des problèmes avec des basses

gonflées et indésirables – certaines notes graves

semblent exagérées par rapport aux autres -, il y a

certainement chez vous un problème particulier

d’interaction de la pièce d’écoute, aggravé par la

position du subgrave dans celle-ci. Une simple

modification de la position du subgrave – parfois de

seulement une quinzaine de centimètres, peur

apporter une amélioration très significative. L’utilisation

de plusieurs subgraves peut également lisser les effets

des résonances avec la pièce, car chaque subgrave

tend à exciter des résonances à des fréquences

différentes. Si vous modifiez la distance relative entre

le ou les subgrave(s) et les autres enceintes du

système, tenter de modifier la position du réglage de

PHASE. Vous devrez également certainement

retoucher le volume du subgrave (en utilisant soit le

réglage correspondant des paramétrages du

décodeur, soit directement la commande VOLUME du

subgrave). N’effectuez ce dernier réglage qu’après

avoir définitivement déterminé la position du sélecteur

de PHASE.

Période de rodage

Les performances d’une enceinte acoustique se

modifient subtilement pendant une période de rodage

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 15

initiale. Si l’enceinte a été stockée dans un

environnement de faible température, ses composants

amortissants et les suspensions des haut-parleurs

vont demander un peu de temps avant de retrouver

leurs qualités mécaniques optimales. De plus, ces

suspensions vont également se « libérer » pendant les

premières heures d’utilisation. Ce temps de rodage est

variable, suivant la température de stockage et la

manière dont vous utilisez les enceintes. En moyenne,

comptez un week-end pour que les effets de la

température se stabilisent, et une quinzaine d’heures

d’utilisation normale pour que tous les composants

mécaniques atteignent le fonctionnement parfait

correspondant à leur conception mécanique.

Cependant, des périodes plus longues (jusqu’à un

mois) ont été relevées, mais il semble que cela soit dû

un peu à cause du rodage des enceintes, et beaucoup

parce que l’auditeur doit se familiariser avec le

nouveau son ! C’est particulièrement le cas ici, avec

des enceintes extrêmement définies, capables de

reproduire un niveau de détail exceptionnellement

élevé, plus que ce à quoi s’attendait l’auditeur ;

simplement, au début, ce son peut sembler un tout

petit peu « projeté » en avant et brillant. À la fin de la

période de rodage, le son semblera plus neutre, sans

ne rien perdre pour autant de ses qualités en terme de

transparence et de sens du détail.

Entretien

Le coffret de l’enceinte ne requiert qu’un

dépoussiérage régulier. Si vous désirez utiliser un

nettoyant antistatique en pulvérisateur, pulvérisez ce

produit uniquement sur le chiffon de dépoussiérage,

jamais directement sur l’enceinte acoustique. Essayez

tout d’abord ses effets sur une petite surface, car

certains produits peuvent endommager les parties

traitées. Évitez les produits contenant des substances

abrasives, ou contenant des acides, de l’ammoniaque

ou des agents anti-bactériens. N’utilisez jamais aucun

produit sur les haut-parleurs. La grille frontale peut

être nettoyée avec une brosse à habit classique, après

l’avoir doucement retirée de l’enceinte.

Ne pas utiliser le subgrave comme table basse.

Lorsqu’il fonctionne, des objets posés sur son coffret

risquent de se déplacer puis tomber. Tout

particulièrement, évitez d’y poser tout récipient

comportant un liquide (verres, vases de fleurs, etc.).

Si le système ne doit pas fonctionner pendant une

longue période, débranchez l’amplificateur du

subgrave de sa prise secteur.

Neutrik®et le nom des produits Neutrik®sont des

marques déposées, propriété de la marque Neutrik®.

Garantie limitée

Ce produit a été conçu et fabriqué en vertu des

normes de qualité les plus rigoureuses. Toutefois, en

cas de problème, B&W Group Ltd. et ses distributeurs

nationaux garantissent une main d’œuvre (exclusions

possibles) et des pièces de rechange gratuites dans

tout pays desservi par un distributeur agréé de B&W.

Cette garantie limitée est valide pour une période de

cinq ans à compter de la date d’achat ou une période

de deux ans pour les composants électroniques, y

compris les haut-parleurs amplifiés.

Conditions

1 La garantie est limitée à la réparation de

l’équipement. Les frais de transport ou autres, les

risques associés à l’enlèvement, au transport et à

l’installation des produits ne sont pas couverts par

cette garantie.

2 La garantie est exclusivement réservée au

propriétaire d’origine et ne peut pas être transférée.

3 Cette garantie ne s’applique qu’aux produits

faisant l’objet de vices de matériaux et/ou de

construction au moment de l’achat et ne sera pas

applicable dans les cas suivants :

a. détériorations entraînées par une installation,

connexion ou un emballage incorrect,

b. détériorations entraînées par un usage autre que

l’usage correct décrit dans le manuel de

l’utilisateur, la négligence, des modifications ou

l’usage de pièces qui ne sont pas fabriquées ou

agréées par B&W,

c. détériorations entraînées par un équipement

auxiliaire défectueux ou qui ne convient pas,

d. détériorations résultant de : accidents, foudre, eau,

chaleur, guerre, troubles de l’ordre public ou autre

cause ne relevant pas du contrôle raisonnable de

B&W ou de ses distributeurs agréés,

e. les produits dont le numéro de série a été modifié,

effacé, éliminé ou rendu illisible,

f. les produits qui ont été réparés ou modifiés par

une personne non autorisée.

4 Cette garantie vient en complément à toute

obligation juridique nationale / régionale des

revendeurs ou distributeurs nationaux et n’affecte

pas vos droits statutaires en tant que client.

Comment faire une réclamation en vertu de

la garantie

Veuillez respecter la procédure ci-dessous, si vous

souhaitez faire une réclamation sous garantie :

1 Si l’équipement est utilisé dans le pays d’achat,

veuillez contacter le distributeur agréé de B&W qui

a vendu l’équipement.

2 Si l’équipement est utilisé dans un pays autre que

le pays d’achat, veuillez contacter le distributeur

national B&W du pays de résidence, qui vous

indiquera où vous pouvez faire réparer

l’équipement. Vous pouvez appeler B&W au

Royaume-Uni ou consulter notre site Web pour

obtenir les coordonnées de votre distributeur local.

Afin de valider votre garantie, vous devrez présenter

ce livret de garantie qui aura été rempli et tamponné

par votre revendeur le jour de l’achat. En l’absence de

ce livret, vous devrez présenter l’original de la facture

commerciale ou une autre preuve d’achat et de la

date d’achat.

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 16

Deutsch

Bedienungsanleitung

für die Installation

und das Setup

Wichtige Sicherheitshinweise

1. Bitte lesen Sie sich diese Hinweise vor der

Inbetriebnahme genau durch.

2. Bewahren Sie diese Bedienungsanleitung für eine

spätere Wiederverwendung gut auf.

3. Befolgen Sie alle Warnhinweise.

4. Beachten Sie alle Hinweise.

5. Verwenden Sie dieses Gerät nicht in der Nähe von

Wasser.

6. Reinigen Sie das Gerät nur mit einem sauberen,

trockenen Tuch.

7. Verdecken Sie die Ventilationsöffnungen nicht.

Installieren Sie das Gerät den Herstellerhinweisen

entsprechend.

8. Stellen Sie das Gerät nicht in die Nähe von

Wärmequellen (Heizkörper, Wärmespeicher, Öfen,

Endstufen oder sonstige Wärme erzeugende

Geräte).

9. Schließen Sie das Gerät nur mit dem dazugehöri-

gen zweipoligen Netzkabel an die Netzsteckdose

an. Modifizieren Sie das Netzkabel auf keinen Fall.

Versuchen Sie nicht, die Erdungs- und/oder Polari-

sationsvorschriften zu umgehen. Das Netzkabel ist

an eine zweipolige Netzsteckdose anzuschließen.

Verwenden Sie keine Verlängerungskabel.

10. Netzkabel sind so zu verlegen, dass sie nicht be-

schädigt werden können (z.B. durch Trittbelastung,

Möbelstücke oder Erwärmung). Besondere

Vorsicht ist dabei an den Steckern, Verteilern und

den Anschlussstellen des Gerätes geboten.

11. Verwenden Sie nur vom Hersteller empfohlene

Montagehilfen/vom Hersteller empfohlenes

Zubehör.

12. Verwenden Sie nur Rollwagen, Ständer, Stative,

Halterungen oder Tische, die vom

Hersteller empfohlen oder die mit

dem Gerät verkauft werden. Wird

das Gerät auf einem Wagen trans-

portiert, so ist Vorsicht geboten.

Durch plötzliches Anhalten, übermäßige Gewaltan-

wendung und unebenen Boden kann der Wagen

samt Gerät umkippen.

13. Ziehen Sie bei Gewitter oder bei längeren Phasen

der Nichtbenutzung den Netzstecker aus der

Steckdose.

14. Schalten Sie das Gerät sofort aus und ziehen Sie

geschultes Fachpersonal zu Rate, wenn das

Netzkabel oder der Stecker beschädigt sind,

Gegenstände bzw. Flüssigkeit in das Gerät gelangt

sind, das Gerät Regen oder Feuchtigkeit ausge-

setzt war, das Gerät nicht ordnungsgemäß

funktioniert bzw. eine deutliche Leistungsminde-

rung aufweist oder wenn das Gerät hingefallen ist

bzw. beschädigt wurde.

15. In das Gerät dürfen keine Spritzer gelangen. Stellen

Sie keine mit Flüssigkeit gefüllten Gegenstände,

wie z. B. Vasen, auf das Gerät.

16. Ziehen Sie zur vollständigen Trennung vom Netz

das Netzkabel aus der Steckdose.

17. Der Netzstecker des Netzteils darf nicht beschä-

digt sein.

18. Setzen Sie Batterien niemals extremer Hitze (z. B.

Sonnenlicht, Feuer oder Ähnlichem) aus.

Das Blitzsymbol mit Pfeil in einem

gleichseitigen Dreieck macht den Benut-

zer auf das Vorhandensein „gefährlicher

Spannung“ im Gehäuse aufmerksam.

Diese ist so groß, dass sie für eine

Gefährdung von Personen durch einen

elektrischen Schlag ausreicht.

Das Ausrufungszeichen in einem gleich-

seitigen Dreieck weist den Leser auf

wichtige Betriebs- und Servicehinweise

in der dem Gerät beiliegenden Literatur

hin.

WARNUNG: Um die Gefahr von Feuer oder eines

elektrischen Schlages zu reduzieren, darf das

Gerät niemals Regen oder Feuchtigkeit ausge-

setzt werden.

19. Werden Ersatzteile benötigt, so vergewissern Sie

sich, dass der Servicetechniker die vom Hersteller

empfohlenen Ersatzteile verwendet oder solche,

die dieselben Technischen Daten aufweisen wie

das Originalteil. Nicht zugelassene Ersatzteile

können zu Feuer, einem elektrischen Schlag oder

sonstigen Gefahren führen.

20. Stellen Sie sicher, dass unter dem Teppich keine

Kabel liegen, die durch die Spikes beschädigt

werden können. Schieben Sie das Gerät nicht auf

seinen Spikes, da dies zu Beschädigungen führen

kann. Achten Sie darauf, dass Sie sich nicht an

den Spikes verletzen.

21. Um eine Brandgefahr auszuschließen, sind nur

Sicherungen des vom Hersteller genannten Typs

mit den vom Hersteller angegebenen Nenndaten zu

verwenden. Die Hauptsicherungen befinden sich

sowohl im Gehäuse als auch an der Rückseite des

Gehäuses. Der Austausch der internen Sicherung

sollte nur von einem Fachmann durchgeführt wer-

den. Vom Benutzer auswechselbare Sicherungs-

typen sind in den Technischen Daten angegeben.

22. Möchten Sie das Gerät vom Netz trennen, so zie-

hen Sie den Netzstecker oder trennen das Kabel

vom Netzeingang. Während des Betriebes muss

entweder die Steckdose oder der Netzeingang an

der Geräterückseite frei zugänglich sein.

23. Das Gerät ist nur an die auf der Geräterückseite

angegebenen Stromquellen anzuschließen. Sollten

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 17

Other manuals for SA1000

This manual suits for next models

Table of contents

Languages:

Other Bowers & Wilkins Home Cinema Speakers manuals

Bowers & Wilkins

Bowers & Wilkins CT800 Series User manual

Bowers & Wilkins

Bowers & Wilkins DS3 User manual

Bowers & Wilkins

Bowers & Wilkins DS3 User manual

Popular Home Cinema Speakers manuals by other brands

Philips

Philips HTS5520 quick start

Yamaha

Yamaha NS-P220 owner's manual

Philips

Philips Fidelio HTL9100 quick start guide

Panasonic

Panasonic SC-HTB880 owner's manual

JVC

JVC 0709WMKMDWJMM instructions

Philips

Philips HTL2150 Specifications

Yamaha

Yamaha YHT-693 owner's manual

Pioneer

Pioneer HTZ111DVD user guide

Panasonic

Panasonic SC-PT85 operating instructions

Sony

Sony SA-VA500 operating instructions

Yamaha

Yamaha TSS-10 Service manual

Onkyo

Onkyo SKW-580 manual

Dolby Laboratories

Dolby Laboratories Home Theater Speaker Guide

Philips

Philips HTS8000S/37 Quick use guide

Panasonic

Panasonic SC-DT100 operating instructions

AudioSource

AudioSource VS 3.5 owner's manual

Bose

Bose Acoustimass 700 owner's guide

Yamaha

Yamaha NS-AP9500M owner's manual

Bowers & Wilkins SA1000 User guide

Popular Home Cinema Speakers manuals by other brands
