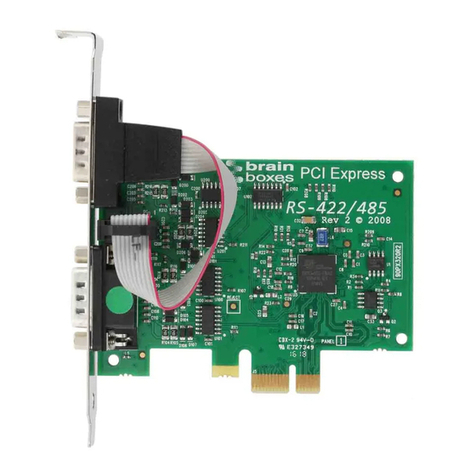

Brainboxes PX-101 User manual

Quick Start Guide
for Brainboxes Serial Cards
V1.4 August 2008

Installing Brainboxes PCI Express/PCI or ExpressCard/PCMCIA Serial Cards in
Win 9X, Win 2000, Win XP (32 & 64-Bit), Server 2003 (32 & 64-Bit), Vista
(32 & 64-Bit), Server 2008 (32 & 64-Bit)
1. PCI Express/PCI Cards
a. Turn off the PC (unplug from power socket) and insert the card into a free
PCI Express/PCI slot. Turn the PC on.
b. When Windows detects the new hardware follow the prompts to install the driver
from the correct location on the Brainboxes CD ROM.
2. PCMCIA Cards
a. Insert the card into a free PCMCIA slot.
b. When Windows detects the new hardware follow the prompts to install the driver
from the correct location on the Brainboxes CD ROM.
3. ExpressCards
a. Insert the Brainboxes CD ROM first and run the Setup.exe program located on the CD
b. Follow onscreen instructions
c. Once installation is complete, insert your ExpressCard into the ExpressCard slot. Your
device is now ready to be used.
4. To check installation, and for further configuration options:
PCI Express/PCI/PCMCIA
a. Windows 2000/XP/2003/Vista/2008 - select the device in 'Multi-Port Serial Adapter'
in Device Manager.
b. Windows 9X - select the device in 'Multifunction Adaptors' in Device Manager.
PCI Express/ExpressCards
c. Windows 2000/XP/2003/Vista/2008 - select the Brainboxes Serial Port in the ‘Ports’
entry in Device Manager.
1
Quick Install Guide for Brainboxes Serial Cards

English
2
Windows is a mark of Microsoft, the other marks belong to their respective owners.
Brainboxes Limited. QSG V1.4 August 2008
Installing Brainboxes PCI Serial Cards in Windows NT
1. Turn off the PC (unplug from power socket) and insert the card into a free PCI slot.
2. Turn the computer on and insert the Brainboxes Serial Solutions CD ROM.
Select: Start, Run, '<CD drive>:\ssnt\setup.exe', and follow instructions to
install the software.
3. To check installation, and for further configuration options open the 'Serial Solutions'
applet in Control Panel. Use the configuration utility to modify the settings of the card.
Note: A full installation guide for all Operating Systems is included on
the CD supplied with your product.

Installation des cartes série PCI Express/PCI ou ExpressCard/PCMCIA Brainboxes sous
Win 9X, Win 2000, Win XP (32 & 64-Bit), Server 2003 (32 & 64-Bit), Vista (32 &
64-Bit), Server 2008 (32 & 64-Bit)
1. Cartes PCI Express/PCI
a. Eteignez le PC (débranchez-le de la prise de courant) et insérez la carte dans un slot
PCI Express/PCI vide. Allumez le PC.
b. Lorsque Windows détecte le nouveau matériel, suivez les instructions à l'écran
pour installer le pilote à partir du CD-ROM de Brainboxes.
2. Cartes PCMCIA
a. Insérez la carte dans un slot PCMCIA vide.
b. Lorsque Windows détecte le nouveau matériel, suivez les instructions à l'écran
pour installer le pilote à partir du CD-ROM de Brainboxes.
3. ExpressCard
a. Una vez terminada la instalación, introducir la tarjeta ExpressCard en la ranura
correspondiente. El dispositivo ya esta listo para usar
b. Suivez les instructions
c. Une fois que l'installation est terminée, insérez votre ExpressCard dans
l’emplacement ExpressCard. Votre ExpressCard est maintenant prêt à être utilisé
4. Pour vérifier l'installation et, au besoin, modifier des options de configuration:
PCI Express/PCI/PCMCIA cartes
a. Windows 2000/XP/2003/Vista/2008 - sélectionnez le périphérique dans "Carte série
multi-port" dans Gestionnaire de périphériques.
b. Windows 9X - sélectionnez le périphérique dans "Cartes multifunction", dans le
Gestionnaire de périphériques.
PCI Express/ExpressCard
c. Windows 2000/XP/2003/Vista/2008 - Sélectionner le port série Brainboxes dans
l'onglet "Ports" dans le gestionnaire de périphérique.
3
Guide d'installation rapide des cartes série Brainboxes

Français
4
Windows est une marque de Microsoft, les autres marques appartiennent à leurs
propriétaires respectifs. Brainboxes Limited. QSG V1.4 August 2008
Installation des cartes série PCI Brainboxes sous Windows NT
1. Eteignez le PC (débranchez-le de la prise de courant) et insérez la carte dans un
slot PCI vide.
2. Allumez l'ordinateur et insérez le CD-ROM "Serial Solutions" de Brainboxes.
Sélectionnez: Démarrer, Exécuter, "<lecteur CD>:\ssnt\setup.exe", et suivez les
instructions d'installation du logiciel.
3. Pour vérifier l'installation et, au besoin, modifier des options de configuration,
ouvrez l'applet "Serial Solutions" dans le Panneau de configuration. Utilisez
l'utilitaire de configuration pour modifier les paramètres de la carte.
Remarque: Les guides d'installation pour tous les systèmes
d'exploitation sont inclus sur le CD fourni avec votre produit.

Instalación de tarjetas serie PCI Express/PCI o ExpressCard/PCMCIA de
Brainboxes en Win 9X, Win 2000, Win XP (32 & 64-Bit), Server 2003 (32 &
64-Bit), Vista (32 & 64-Bit), Server 2008 (32 & 64-Bit)
1. Tarjetas PCI Express/PCI
a. Apague el ordenador (desenchúfelo del conector de alimentación eléctrica) e
introduzca la tarjeta en una ranura PCI Express/PCI vacía. Encienda el ordenador.
b. Cuando Windows detecte el nuevo hardware, siga las indicaciones para instalar
el controlador desde la ubicación correcta en el CD-ROM de Brainboxes.
2. Tarjetas PCMCIA
a. Introduzca la tarjeta en una ranura PCMCIA libre.
b. Cuando Windows detecte el nuevo hardware, siga las indicaciones para instalar
el controlador desde la ubicación correcta en el CD-ROM de Brainboxes.
3. ExpressCard
a. Insertar primero el CDROM de Brainboxes y ejecutar el programa Setup.exe ubicado
en el CD
b. Seguir las instrucciones en la pantalla
c. Una vez terminada la instalación, introducir la tarjeta ExpressCard en la ranura
correspondiente. El dispositivo ya esta listo para usar
4. Para comprobar la instalación y elegir más opciones de configuración:
PCI Express/PCI/PCMCIA tarjetas
a. Windows 2000/XP/2003/Vista/2008: seleccione el dispositivo en 'Adaptadores serie
de puertos múltiples' en el Administrador de dispositivos.
b. Windows 9X: seleccione el dispositivo en 'Adaptadores multifuncionales' en el
Administrador de dispositivos.
PCI Express/ExpressCard
c. Windows 2000/XP/2003/Vista/2008 - selecciona el puerto serie Brainboxes en la
pestaña "Puertos" del Gestor de Dispositivos
5
Guía de instalación rápida de las tarjetas serie Brainboxes

Español
Instalación de tarjetas serie PCI de Brainboxes en Windows NT
1. Apague el ordenador (desenchúfelo de la toma de alimentación eléctrica) e introduzca
la tarjeta en una ranura PCI vacía.
2. Encienda el ordenador e introduzca el CD-ROM de Brainboxes Serial Solutions.
Seleccione: Inicio, Ejecutar, '<unidad de cd>:\ssnt\setup.exe' y siga las
instrucciones para instalar el software.
3. Para comprobar la instalación y elegir más opciones de configuración, abra
el subprograma 'Serial Solutions' del Panel de control. Emplee la utilidad de
configuración para modificar la configuración de la tarjeta.
6
Windows es una marca comercial de Microsoft; las demás marcas comerciales son propiedad de
sus respectivos propietarios. Brainboxes Limited. QSG V1.4 August 2008
Nota: Hay una guía completa en el CD suministrado con el producto
para todos los distintos sistemas operativos.

Brainboxes PCI Express/PCI/ ExpressCard/PCMCIA Serial Cards in Win 9X, Win
2000, Win XP (32 & 64-Bit), Server 2003 (32 & 64-Bit), Vista (32 & 64-Bit),
Server 2008 (32 & 64-Bit) installieren
1. PCI Express/PCI-Karten
a. Schalten Sie den PC ab (Netzkabel aus der Steckdose ziehen) und fügen Karte in
einen leeren PCI Express/PCI-Steckplatz ein.
b. Wenn Windows die neue Hardware verzeichnet, folgen Sie den Anweisungen auf
dem Bildschirm, um den Treiber von der Brainboxes CD-ROM zu installieren.
2. PCMCIA-Karten
a. Fügen Sie die Karte in einen freien PCMCIA-Steckplatz ein.
b. Wenn Windows die neue Hardware verzeichnet, folgen Sie den Anweisungen auf
dem Bildschirm, um den Treiber von der Brainboxes CD-ROM zu installieren.
3. ExpressCard
a. Legen Sie zuerst die Brainboxes CD-ROM ein und starten Sie das Programm
"Setup.exe" auf der CD
b. Folgen Sie den Anweisungen auf dem Bildschirm
c. Nachdem die Installation abgeschlossen ist, stecken Sie Ihre ExpressCard in den
ExpressCard-Slot. Ihr Gerät ist jetzt betriebsbereit
4. Um die Installation zu prüfen und zusätzliche Konfigurationsoptionen aufzurufen:
PCI Express/PCI/PCMCIA karten
a. Windows 2000/XP/2003/Vista/2008 - Gerät im Geräte-Manager unter
'Serielle Multiport-Adapter' auswählen
b. Windows 9X - Gerät im Geräte-Manager unter 'Multifunktionsadapter' auswählen.
PCI Express\ExpressCard
c. Windows 2000/XP/2003/Vista/2008 - wählen Sie im Geräte-Manager unter
"Anschlüsse (COM und LPT)" den Eintrag "Brainboxes Serial Port".
7
Installationsübersicht für Brainboxes Serial Cards

Deutsch
Brainboxes PCI Serial Cards in Windows NT installieren
1. Schalten Sie den PC ab (Netzkabel aus der Steckdose ziehen) und fügen die Karte in
einen leeren PCI-Steckplatz ein.
2. Schalten Sie den Computer wieder ein und legen die Brainboxes Serial Solutions
CD-ROM ein. Wählen Sie 'Start', 'Ausführen' und '<CD-Laufwerk>:\ssnt\setup.exe' und
folgen dann den Anweisungen zur Installation der Software.
3. Um die Installation zu prüfen und zusätzliche Konfigurationsoptionen
aufzurufen, können Sie das Applet 'Serial Solutions' in der Systemsteuerung aufrufen.
Verwenden Sie das Konfigurationsprogramm, um die Einstellungen
der Karte zu ändern.
8
Windows ist eine Marke von Microsoft, andere Marken sind Eigentum ihrer
entsprechenden Halter. Brainboxes Limited. QSG V1.4 August 2008
Hinweis: Eine umfassende Installationsanleitung für alle
Betriebssysteme befindet sich auf der mitgelieferten CD.

Installation af Brainboxes PCI Express/PCI eller ExpressCard/PCMCIA serielle kort i
Win 9X, Win 2000, Win XP (32 & 64-Bit), Server 2003 (32 & 64-Bit), Vista (32 &
64-Bit), Server 2008 (32 & 64-Bit)
1. PCI Express/PCI-kort
a. Sluk computeren (tag strømstikket ud), og indsæt kortet i et ledigt PCI Express/PCI-
slot. Tænd computeren.
b. Nàr Windows finder den nye hardware, skal du følge vejledningen for at installere
driveren fra det korrekte sted pà Brainboxes CD ROM.
2. PCMCIA-kort
a. Indsæt kortet i et ledigt PCMCIA-slot.
b. Nàr Windows finder den nye hardware, skal du følge vejledningen for at installere
driveren fra det korrekte sted pà Brainboxes CD ROM.
3. ExpressCard
a. Indsæt først Brainboxes CD'en og kør Setup.exe direkte fra den.
b. Følg instruktionerne pà skærmen.
c. Nàr installationen er fuldført, indsæt dit ExpressCard i computerens ExpressCard slot.
Enheden er nu klar til brug.
4. Sàdan kontrollerer du installationen og udfører yderligere konfigurationsindstillinger:
PCI Express/PCI/PCMCIA kort
a. Windows 2000/XP/2003/Vista/2008 - Vælg enheden i Serielle multiport-kort i
Enhedshàndtering.
b. Windows 9X - Vælg enheden i Flerfunktionskort i Enhedshàndtering.
PCI Express\ExpressCard
c. Windows 2000/XP/2003/Vista/2008 - vælg Brainboxes Serial Port i gruppen "Porte" i
Enhedshàndtering.
9
Lynvejledning til installation af Brainboxes serielle kort

Dansk
Installation af Brainboxes PCI serielle kort i Windows NT
1. Sluk computeren (tag strømstikket ud), og indsæt kortet i et ledigt PCI-slot.
2. Tænd computeren, og indsæt Brainboxes Serial Solutions CD ROM.
Vælg: Start, Kør, <CD drive>:\ssnt\setup.exe, og følg vejledningen for at
installere softwaren.
3. Hvis du vil kontrollere installationen og udføre yderligere
konfigurationsindstillinger, skal du àbne underprogrammet Serial Solutions i
Kontrolpanel. Brug konfigurationsværktøjet til at ændre indstillingerne for kortet.
10
Windows er et varemærke tilhørende Microsoft. Andre varemærker tilhører de respektive ejere.
Brainboxes Limited. QSG V1.4 August 2008
Bemærk: En komplet installationsguide til alle operativsystemer er
inkluderet på CD'en, som fulgte med produktet.

PCI Express/PCI of ExpressCard/PCMCIA seriële kaarten van Brainboxes
installeren in Win 9X, Win 2000, Win XP (32 & 64-Bit), Server 2003
(32 & 64-Bit), Vista (32 & 64-Bit), Server 2008 (32 & 64-Bit)
1. PCI Express/PCI-kaarten
a. Zet de pc uit (haal de stekker uit het stopcontact) en plaats de kaart in een lege PCI
Express/PCI-sleuf. Zet de pc aan.
b. Wanneer in Windows de nieuwe hardware wordt gedetecteerd, volgt u de
aanwijzingen op het scherm om het stuurprogramma te installeren vanuit de juiste
locatie op de cd-rom met seriële oplossingen van Brainboxes
2. PCMCIA-kaarten
a. Plaats de kaart in een vrije ExpressCard/PCMCIA sleuf.
b. Wanneer in Windows de nieuwe hardware wordt gedetecteerd, volgt u de
aanwijzingen op het scherm om het stuurprogramma te installeren vanuit de juiste
locatie op de cd-rom met seriële oplossingen van Brainboxes
3. ExpressCard
a. Steek de Brainbox CD Rom in the reader en start the Setup.exe welke zich bevindt
op de CD.
b. Volg de instructies die op het scherm worden aaangegeven.
c. Nadat de volledige installatie heeft plaatsgevonden kunt u vervolgens de
ExpressCard in het Expresscardslot steken. Het apparaat is nu gereed voor gebruik.
4. Ga als volgt te werk om de installatie te controleren of voor aanvullende
configuratieopties:
PCI Express/PCI/PCMCIA kaarten
a. Windows 2000/XP/2003/Vista/2008 - selecteer het apparaat in 'Seriële adapter met
meerdere poorten (Multi-Port Serial Adapter)' in Apparaatbeheer.
b. Windows 9X - selecteer het apparaat in 'Multifunctionele adapters
(Multi Function Adaptors)' in Apparaatbeheer.
PCI Express\ExpressCard
c. Windows 2000/XP/2003/Vista/2008 - Windows XP/Vist Selecteer de Brainbox Serial
Poort in de tab "poorten" voeg toe aan de Device Manager
11
Installatie-naslag voor seriële kaarten van Brainboxes

Nederlands
PCI seriële kaarten van Brainboxes installeren in Windows NT
1. Zet de pc uit (haal de stekker uit het stopcontact) en plaats de kaart in een
lege PCI-sleuf.
2. Zet de computer aan en plaats de cd-rom met seriële oplossingen
(Serial Solutions) van Brainboxes in het cd-romstation. Selecteer: Start, Uitvoeren,
'<cd-station>:\ssnt\setup.exe' en volg de aanwijzingen voor het installeren van
de software.
3. Als u de installatie wilt controleren of voor aanvullende configuratieopties,
opent u de applet 'Serial Solutions' in het Configuratiescherm. Gebruik de
configuratievoorziening om de instellingen van de kaart aan te passen.
12
Windows is een handelsmerk van Microsoft, overige handelsmerken zijn eigendom van hun
respectievelijke eigenaren. Brainboxes Limited. QSG V1.4 August 2008
Opmerking: De volledige instructies voor alle Operating Systemen
vindt u op de bijgeleverde CD

Installera Brainboxes PCI Express/PCI eller ExpressCard/PCMCIA seriella kort i
Win 9X, Win 2000, Win XP (32 & 64-Bit), Server 2003 (32 & 64-Bit),
Vista (32 & 64-Bit), Server 2008 (32 & 64-Bit)
1. PCI Express/PCI-kort
a. Stäng av datorn (dra ur nätsladden ur vägguttaget) och sätt in kortet i en tom PCI
Express/PCI-plats. Starta datorn.
b. Om Windows känner av den nya maskinvaran följer du de instruktioner som ges för
att installera drivrutinen fràn korrekt plats pà CD-skivan Brainboxes.
2. PCMCIA-kort
a. Sätt in kortet i en tom ExpressCard/PCMCIA-plats.
b. Om Windows känner av den nya maskinvaran följer du de instruktioner som ges för
att installera drivrutinen fràn korrekt plats pà CD-skivan Brainboxes.
3. ExpressCard
a. Sätt i Brainboxes CD skiva och kör Setup.exe programmet.
b. Följ instruktionerna.
c. När installationen är slutförd, sätt in ditt ExpressCard i ExpressCard slot. Ditt
Expresscard är nu klart att använda.
4. Gör pà följande sätt för att kontrollera installationen och nà ytterligare
konfigurationsalternativ:
PCI Express/PCI/PCMCIA kort
a. Windows 2000/XP/2003/Vista/2008 - välj enheten under "Multi-Port Serial Adapter" i
Enhetshanteraren.
b. Windows 9X - välj enheten under "Multifunction Adaptors" i Enhetshanteraren.
PCI Express\ExpressCard
c. Windows 2000/XP/2003/Vista/2008 - Windows XP/Vista - Välj Brainboxes Port under
"Ports" i enhetshanteraren.
13
Snabbinstallationsguide för Brainboxes seriella kort

Svenska
Installera Brainboxes PCI seriella kort i Windows NT
1. Stäng av datorn (dra ur nätsladden ur vägguttaget) och sätt in kortet i en ledig
PCI-plats.
2. Starta datorn och sätt in CD-skivan Brainboxes Serial Solutions.
Välj: Start, Kör, "<cd-enhet>:\ssnt\setup.exe", och följ anvisningarna om hur
man installerar programvaran.
3. Om du vill kontrollera installationen och nà ytterligare konfigurationsalternativ ska du
öppna "Serial Solutions"-tillägget i Kontrollpanelen. Använd konfigurationsverktyget för
att modifiera kortets inställningar.
14
Windows är ett varumärke som tillhör Microsoft. Andra varumärken tillhör respektive ägare.
Brainboxes Limited. QSG V1.4 August 2008
OBS: En full installationsguide för alla operativsystem finns pà den
medföljande CD skivan.

Brainboxes Limited F: [phone]
Unit 3c Wavertree Boulevard South, E: [email protected]
Wavertree Technology Park, W: www.brainboxes.com
Liverpool, L7 9PF, UK USA [phone]
T: [phone] Japan [phone]
