Bras Is-Cream User manual

Is-Cream
MANUALE D’ISTRUZIONI
OPERATOR’S MANUAL
CARNET D’INSTRUCTIONS
GEBRAUCHSANWEISUNG
MANUAL DE INSTRUCCIONES

DICHIARAZIONE DI CONFORMITÀ CE
Noi Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY dichiariamo, sotto la nostra responsabilità, che l’apparecchio
DISTRIBUTORE DI BEVANDE FREDDE - Marca: BRAS INTERNAZIONALE S.p.A. - Fabbricante: BRAS INTERNAZIONALE S.p.A. - Modelli: Is-
Cream 1 - 230V 50Hz sono conformi alle seguenti Normative:
In ottemperanza alle Direttive 2006/42/CE, 2014/30/CE, 2014/35/CE.
EC DECLARATION OF CONFORMITY
We Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY declare, under our responsibility, that the apparatus COLD DRINK
DISPENSER - Trademark: BRAS INTERNAZIONALE S.p.A. - Manufacturer: BRAS INTERNAZIONALE S.p.A. - Model: Is-Cream 1 - 230V 50Hz are
in conformity with the following Standards:
Following the provisions of the Directives 2006/42/CE, 2014/30/CE, 2014/35/CE.
DECLARATION DE CONFORMITE CE
Nous Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY déclarons, sous notre responsabilité, que les appareil DISTRIBU-
TEUR REFROIDISSEUR DE BOISSONS - Marque: BRAS INTERNAZIONALE S.p.A. - Constructeur: BRAS INTERNAZIONALE S.p.A. - Modèle:
Is-Cream 1 - 230V 50Hz sont conformes aux Normes suivantes:
Conformément aux Directives 2006/42/CE, 2014/30/CE, 2014/35/CE.
EG-ÜBEREINSTIMMUNGSERKLÄRUNG
Wir Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY erklären auf eigene Verantwortung, daß die Gerät KALTGETRÄNKE
DISPENSER - Marke: BRAS INTERNAZIONALE S.p.A. - Hersteller: BRAS INTERNAZIONALE S.p.A. - Modell : Is-Cream 1 - 230V 50Hz mit den
folgenden Normen übereinstimmen:
Gemäß den EWG-Richtlinien 2006/42/CE, 2014/30/CE, 2014/35/CE.
DECLARACIÓN DE CONFORMIDAD CE
Nosotros Bras Internazionale spa - Via dei Pioppi, 33 - 20090 Opera - Milano - ITALY declararamos, bajo nuestra responsabilidad, que los aparato
DISTRIBUIDOR DE BEBIDAS FRIAS - Marca: BRAS INTERNAZIONALE S.p.A. - Fabricante: BRAS INTERNAZIONALE S.p.A. - Modelo: Is-Cream
1 - 230V 50Hz responden con las siguientes Normativas:
En cumplimiento de las Normas 2006/42/CE, 2014/30/CE, 2014/35/CE.
-
-
-
-
-
EN ISO 12100-1 (2010)
EN ISO 12100-2 (2010)
EN60335-1 (2012)+A11(2014)
EN60335-2-24 (2010)
EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
-
-
-
-
EN62233:2008-11; EN62233:2009-04;
EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
EN 55014-2 (1997) + A1 (2001) + A2 (2008)
EN 61000-3-2 (2014); EN61000-3-3 (2013)
-
-
-
-
-
EN ISO 12100-1 (2010)
EN ISO 12100-2 (2010)
EN60335-1 (2012)+A11(2014)
EN60335-2-24 (2010)
EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
-
-
-
-
EN62233:2008-11; EN62233:2009-04;
EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
EN 55014-2 (1997) + A1 (2001) + A2 (2008)
EN 61000-3-2 (2014); EN61000-3-3 (2013)
-
-
-
-
-
EN ISO 12100-1 (2010)
EN ISO 12100-2 (2010)
EN60335-1 (2012)+A11(2014)
EN60335-2-24 (2010)
EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
-
-
-
-
EN62233:2008-11; EN62233:2009-04;
EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
EN 55014-2 (1997) + A1 (2001) + A2 (2008)
EN 61000-3-2 (2014); EN61000-3-3 (2013)
-
-
-
-
-
EN ISO 12100-1 (2010)
EN ISO 12100-2 (2010)
EN60335-1 (2012)+A11(2014)
EN60335-2-24 (2010)
EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
-
-
-
-
EN62233:2008-11; EN62233:2009-04;
EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
EN 55014-2 (1997) + A1 (2001) + A2 (2008)
EN 61000-3-2 (2014); EN61000-3-3 (2013)
-
-
-
-
-
EN ISO 12100-1 (2010)
EN ISO 12100-2 (2010)
EN60335-1 (2012)+A11(2014)
EN60335-2-24 (2010)
EN60335-2-75 (2004) + A1 (2005) + A11 (2006) + A2 (2008) + A12 (2010)
-
-
-
-
EN62233:2008-11; EN62233:2009-04;
EN 55014 -1 (2006) + A1 (2009) + A2 (2011);
EN 55014-2 (1997) + A1 (2001) + A2 (2008)
EN 61000-3-2 (2014); EN61000-3-3 (2013)
vedere targa dati sulla macchina
see data plate on the machine
voir la plaque sur l’appareil
siehe Dispenser Typenschild
ver la placa del distribuidor
Bras Internazionale spa
L’Amministratore Delegato
(luogo ed anno di prod. - place and mfr. year - lieu et an de production
Produktionsort und Produktionsjahr - lugar y año de producción)
Is-Cream

3
ITALIANO 4
ENGLISH 14
FRANCAIS 23
DEUTSCH 33
ESPAÑOL 43
Questo apparecchio è coperto da uno o più dei seguenti brevetti e/o altre domande di brevetto depositate:
This dispenser is manufactured under one or more of the following U.S.patents and/or other pending patents:
Cet appareil est couvert par un ou plusieurs des brevets suivants et/ou autres demandes de brevet déposées:
Dieses Gerät ist durch eines oder mehrere der folgenden Patente und/oder andere eingetragene Patentanmeldungen geschützt:
Este aparato está cubierto por una o varias de las siguientes patentes y/o otras solicitudes de patente ya registradas:
US D760,305 - US 2013,0263747 - US 2013,0152620 - US 2013,0098098 - US 2012,0234035 - US 6467,944 - US 5713,214 - US 6546,843 - DE 6010,0684
WO 2012,085692 - WO 2012,032425 - WO 2012,004687 - WO 2013,011078 - EP 2478,774 - EP 1155,622 - EP 0799,575 - EP 1162,168
1. L'apparecchio è garantito per un periodo di dodici mesi dalla data di acquisto.
Tale data viene certificata dalla ricevuta e/o fattura fiscale e/o da un documento at-
testante l'avvenuta consegna dell'apparecchio all'acquirente.
2. Per garanzia si intende la sostituzione o riparazione gratuita delle parti compo-
nenti l'apparecchio riconosciute difettose all'origine, per vizi di fabbricazione a con-
dizione che: A- il difetto di funzionamento dell'apparecchio sia stato -a pena di
decadenza- denunziato per iscritto dall'acquirente al produttore entro otto giorni dal-
la scoperta del difetto stesso; B-ove l'acquirente abbia diritto alla garanzia, sarà do-
vere di Bras Internazionale s.p.a. provvedere -a sua insindacabile discrezione- alla
sostituzione integrale dell'apparecchio, ovvero alla sostituzione o riparazione delle
sole parti di esso riconosciute difettose all'origine, per vizi di fabbricazione.
3. Sono escluse dalla garanzia le parti dell'apparecchio aventi funzione estetica e/o
ornamentale, nonché le parti che dovessero risultare difettose a causa -o per effet-
to- di circostanze non connesse a vizi di fabbricazione ovvero a negligenza, imperi-
zia o trascuratezza nell'uso, installazione errata o, comunque, difforme rispetto le
istruzioni fornite dal produttore, manutenzione errata o eseguita da personale non
autorizzato da Bras Internazionale s.p.a., o, comunque, effettuata in modo difforme
rispetto alle istruzioni fornite dal produttore, (ivi) trasporto eseguito in modo inidoneo
o, comunque, con modalità differenti rispetto quelle indicate dal produttore; sono al-
tresì esclusi dalle prestazioni in garanzia gli interventi tecnici inerenti l'installazione
e l'allacciamento agli impianti di alimentazione elettrica o idrica.
4. E' esclusa dalla garanzia la responsabilità del produttore per l'ipotesi in cui l'ap-
parecchio determini la distruzione o il deterioramento di una cosa diversa dall'appa-
recchio stesso; è, inoltre, esclusa la responsabilità del produttore per eventuali
danni che possano, direttamente o indirettamente, derivare a persone e/o cose per
effetto della -e/o in correlazione alla- mancata o inesatta osservanza di tutte le pre-
scrizioni indicate nel manuale di istruzioni allegato all'apparecchio; nelle ipotesi in
cui il produttore sia tenuto a rispondere dei danni subiti dall'acquirente, il risarcimen-
to non potrà in ogni caso comportare, a carico di Bras Internazionale s.p.a., un
esborso superiore al prezzo versato dall'acquirente per l'acquisto del prodotto.
5. Sono escluse dalla garanzia anche tutte le spese di trasporto.
6. L'intervento di riparazione dell'apparecchio deve essere effettuato presso Bras
Internazionale s.p.a., ovvero presso uno dei laboratori autorizzati dalla medesima;
le spese di trasporto, ed i rischi ad esso connessi, sono interamente a carico dell'ac-
quirente; ove l'intervento di riparazione sia effettuato a domicilio, l'acquirente sarà
tenuto a corrispondere il diritto fisso di chiamata in vigore presso il produttore alla
data dell'intervento.
7. Trascorsi dodici mesi dall'acquisto, decade il diritto di garanzia e l'assistenza ver-
rà esplicata addebitando, oltre alle spese di manodopera, anche il costo delle parti
sostituite e quelle di trasporto.
8. Sono esclusi la sostituzione dell'apparecchio ed il prolungamento della garanzia
a seguito di intervenuto guasto.
9. E' escluso dalla garanzia l'apparecchio la cui targa di identificazione risulti mano-
messa, asportata o comunque in condizioni tali da non rendere possibile l'identifica-
zione certa dell'apparecchio stesso.
10. Tale garanzia è valida solo nel territorio in cui l'acquirente ha la propria sede le-
gale alla data dell'acquisto dell'apparecchio.
GARANZIA
Ai sensi dell’art.13 del Decreto Legislativo 25 Luglio 2005, n.151 “Attuazione delle
Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso
di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonchè
allo smaltimento dei rifiuti”.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confe-
zione indica che il prodotto alla fine della propria vita utile deve essere raccolto
separatamente dagli altri rifiuti.
La raccolta differenziata della presente apparecchiatura giunta a fine vita è organizzata e
gestita dal produttore. L’utente che vorrà disfarsi della presente apparecchiatura dovrà
quindi contattare il produttore e seguire il sistema che questo ha adottato per consentire
la raccolta separata dell’apparecchiatura giunta a fine vita.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al
riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad
evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o rici-
clo dei materiali di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte del detentore comporta l’applicazione delle
sanzioni amministrative previste dalla normativa vigente.
Pursuant to the European Directives 2002/95/EC, 2002/96/EC and 2003/108/EC,
on restricting the use of hazardous substances in electric and electronic equip-
ment and on the disposal of waste material.
The crossed out wheelie bin symbol applied to equipment or packaging means
that the product should be collected separately from other types of waste at the
end of its useful life.
The separate collection of equipment that has reached the end of its life cycle is organised
and managed by the manufacturer. A user that wishes to dispose of this product should
therefore contact the manufacturer and follow the instructions given with respect to the se-
parate collection of obsolete equipment.
Correct separate collection and the subsequent recycling, treatment and environmentally
compatible disposal of discarded equipment is of aid in avoiding possible negative effects
for the environment and people's health and facilitates the re-use or recycling of the mate-
rials of which the equipment is made.
Illegal disposal of this product on part of the owner will give way to the application of admi-
nistrative fines as provided by current laws.
Conformément aux Directives européennes 2002/95/CE, 2002/96/CE et 2003/
108/CE, relatives à la réduction de l'utilisation de substances dangereuses dans
les appareils électriques et électroniques, ainsi qu'à l'élimination conforme et au
recyclage des déchets.
Le symbole de la poubelle barrée indiqué sur l'appareil ou sur sa boîte indique
qu'à la fin de sa vie utile ce produit doit être éliminé séparément des autres
déchets et conformément aux lois en vigueur en la matière.
La collecte différenciée de cet appareil à la fin de sa vie utile, est organisée et gérée par
le producteur. Par conséquent, lorsque l'utilisateur souhaitera jeter cet appareil il devra
contacter le producteur et respecter le système que ce dernier aura mis en place pour réal-
iser la collecte différenciée des appareils arrivés à la fin de leur vie utile.
La collecte différenciée correctement effectuée, suivie de l'envoi des appareils éliminés au
recyclage, avec traitement et élimination des déchets dans le plus strict respect de l'envi-
ronnement, est une procédure fondamentale qui contribue à éviter les possibles effets
négatifs sur notre environnement et sur notre santé, et qui favorise la réutilisation et/ou le
recyclage des matériaux qui composent ces appareils.
L'élimination abusive de ce produit par son propriétaire comporte l'application de sanctions
administratives sévères, prévues par la réglementation en vigueur.
Laut EG-Richtlinien 2002/95/EG, 2002/96/EG und 2003/108/EG zur Beschränk-
ung der Verwendung gefährlicher Stoffe in elektronischen Geräten sowie zur
Abfallentsorgung.
Das Symbol des durchgestrichenen Abfallcontainers auf der Packung gibt an,
dass das Produkt zum Ende seiner Lebensdauer getrennt von den anderen
Abfällen entsorgt werden muss.
Die getrennte Abfallsammlung dieses Geräts am Ende seiner Lebensdauer wird vom Her-
steller organisiert und verwaltet. Der Nutzer, der das Gerät entsorgen möchte, muss sich
daher mit dem Hersteller in Verbindung setzen und das System befolgen, das dieser an-
gewendet hat, um das Altgerät der getrennten Abfallsammlung zuzuführen.
Eine angemessene Mülltrennung, die das Altgerät zur Wiederverwertung und umweltver-
träglichen Entsorgung führt, trägt dazu bei, mögliche negative Auswirkungen auf die
Umwelt und die Gesundheit zu vermeiden und fördert die Wiederverwendung bzw. das
Recycling der Materialien, aus denen das Gerät besteht.
Die unerlaubte Entsorgung des Produkts durch den Benutzer zieht die Anwendung der
von der geltenden Richtlinie vorgesehenen Ordnungsstrafen nach sich.
En virtud de las Directivas europeas 2002/95/CE, 2002/96/CE y 2003/108/ CE,
relativas a la reducción del uso de sustancias peligrosas en los aparatos eléctric-
os y electrónicos, así como a la eliminación de residuos.
El símbolo del contenedor tachado que aparece impreso sobre el aparato o sobre
su embalaje indica que al finalizar la vida útil del producto éste nunca debe depo-
sitarse junto al resto de residuos.
La recogida selectiva de este equipo cuando llegue al final de su vida útil la gestionará y
organizará el fabricante. El usuario que desee deshacerse de este equipo deberá ponerse
en contacto con el fabricante y seguir el sistema que éste haya adoptado para permitir la
recogida selectiva del aparato que haya llegado al final de su vida útil.
La recogida selectiva adecuada para el posterior reciclaje, tratamiento y eliminación del
equipo inservible, compatible con el medio ambiente, contribuye a evitar posibles efectos
negativos para el medio ambiente y para la salud y favorece la reutilización y/o el reciclaje
de los materiales de los que está compuesto el equipo.
La eliminación inadecuada del producto por parte de su propietario comportará la aplica-
ción de las sanciones administrativas previstas por la normativa vigente.

Is-Cream
4
ITALIANO
1 ISTRUZIONI DI SICUREZZA ELETTRICA
1Prima di collegare elettricamente il distributore, controllare
che la tensione di rete sia quella corretta indicata in targa. Col-
legare il distributore a una rete monofase, servendosi di una
presa completa di messa a terra secondo quanto stabilito dalle
norme vigenti. Nel caso la disconnessione dell`apparecchio
dalla rete elettrica sia effettuata con un interruttore unipolare,
tale interruttore deve garantire una distanza di apertura dei
contatti che consenta la disconnessione completa nelle condi-
zioni della categoria di sovratensione III.
2Non usare prolunghe per collegare elettricamente l'appa-
recchio.
3Se il cavo di alimentazione è danneggiato, esso deve
essere sostituito dal costruttore o dal suo servizio assistenza
tecnica o, comunque, da una persona con qualifica similare, in
modo da prevenire ogni rischio.
4L'apparecchio non è adatto per l'uso in ambienti esterni.
5L'apparecchio deve essere installato in posizione verticale.
6Prima di qualsiasi intervento di pulizia disconnettere sem-
pre elettricamente il distributore estraendo la spina dalla presa.
7Non smontare i pannelli per pulizia o manutenzione senza
assicurarsi che il distributore sia scollegato elettricamente.
8Per la pulizia, non utilizzare un getto d'acqua.
9Questo apparecchio non può essere utilizzato da bambini.
10 Evitare che bambini giochino con l'apparecchio.
11 Questo apparecchio non può essere utilizzato da persone
con capacità fisiche, sensoriali o mentali ridotte o prive di espe-
rienza e conoscenza, a meno che queste non abbiano ricevuto
assistenza e formazione per l'uso sicuro dell'apparecchio e
comprendano i pericoli da esso derivanti.
12 L'accesso alla parte interna del distributore è limitata alle
persone che hanno conoscenza ed esperienza pratica
dell'apparecchio, specialmente quando si tratta di sicurezza e
di igiene.
2 ISTRUZIONI DI SICUREZZA IGENICA
1Questo apparecchio è destinato all'utilizzo per applicazioni
domestiche e simili.
2Per un corretto funzionamento, la temperatura ambiente
deve essere compresa tra +5° e +32°C.
3Utilizzare l'apparecchio esclusivamente per il raffredda-
mento dei liquidi indicati.
4Non introdurre sostanze o liquidi pericolosi o tossici
all'interno dell'apparecchio.
3 CARATTERISTICHE TECNICHE
E’ riservato il diritto di modifica del presente manuale senza pre-
avviso.
4 INTRODUZIONE
E’ necessario leggere attentamente questo libretto di istruzioni
allo scopo di conoscere tutte le caratteristiche del distributore.
Come tutti i prodotti meccanici, anche questo distributore richie-
de pulizia e cura. Il suo buon funzionamento inoltre può essere
compromesso da eventuali errori compiuti dall'operatore duran-
te le fasi di smontaggio e pulizia. Per questo motivo è importante
che le procedure di smontaggio, lavaggio, sanitizzazione e ri-
montaggio, essendo operazioni giornaliere, siano conosciute
senza possibilità di errore a chi utilizza il distributore.
5 INSTALLAZIONE
1Estrarre il distributore dall’imballo, che è consigliabile con-
servare per future necessità.
2Controllare che il distributore non abbia subito danni da tra-
sporto. In caso contrario, provvedere immediatamente ad effet-
tuare il reclamo presso il vettore.
3Appoggiare il distributore su un banco in grado di soste-
nerne il peso, anche a carico completo.
4Lasciare uno spazio libero di almeno 15 cm attorno a tutto il
distributore per non ostacolare il flusso d’aria di raffredda-
mento.
5Controllare la stabilità dell’apparecchio regolando eventual-
Capacità contenitore, circa l 4
Capacità evaporatore, circa l 2
Dimensioni:
larghezza cm 26
profondità cm 57
altezza cm 72
Peso netto kg 50
Peso lordo kg 55
Motocompressore ermetico
Condensatore a ventilazione forzata
Salvamotore
Livello di rumorosità inferiore a 70 dB (A)
IMPORTANTE
Caratteristiche elettriche: leggere i dati riportati sulla
targa di ogni singolo distributore; questa è situata nella
parte inferiore del pannello frontale, dietro il cassetto
raccogligocce. I numeri di matricola degli apparecchi
(preceduti dal simbolo #) sono riportati sul telaio, nella
parte posteriore dell’apparecchio, dietro al pannello di
copertura del condensatore. I dati riportati sulla targa
sono sempre quelli a cui fare riferimento.
Is-CREAM

5
mente i piedini in altezza. Nel caso in cui con il distributore
venga fornita una serie di piedini alti (100 mm circa), questa
deve essere sostituita a quella originale.
6Il distributore non esce prelavato e sanitizzato dalla fab-
brica. Prima dell’uso esso deve essere smontato, lavato e sani-
tizzato seguendo quanto previsto nelle presenti istruzioni al
capitolo 5.3 PULIZIA.
6 PER UN FUNZIONAMENTO SICURO E
CORRETTO
1Non usare il distributore prima di aver letto il presente
libretto d’istruzioni.
2Non usare il distributore se non correttamente collegato a
terra.
3Non mettere in funzione il distributore se i pannelli non
sono al loro posto e bloccati con viti.
4Non introdurre dita o oggetti nelle fessure dei pannelli e
nell’apertura del rubinetto.
5Non rimuovere parti o pannelli per pulizia o manutenzione
senza assicurarsi che il distributore sia scollegato elettrica-
mente.
6Il coperchio deve rimanere sempre chiuso.

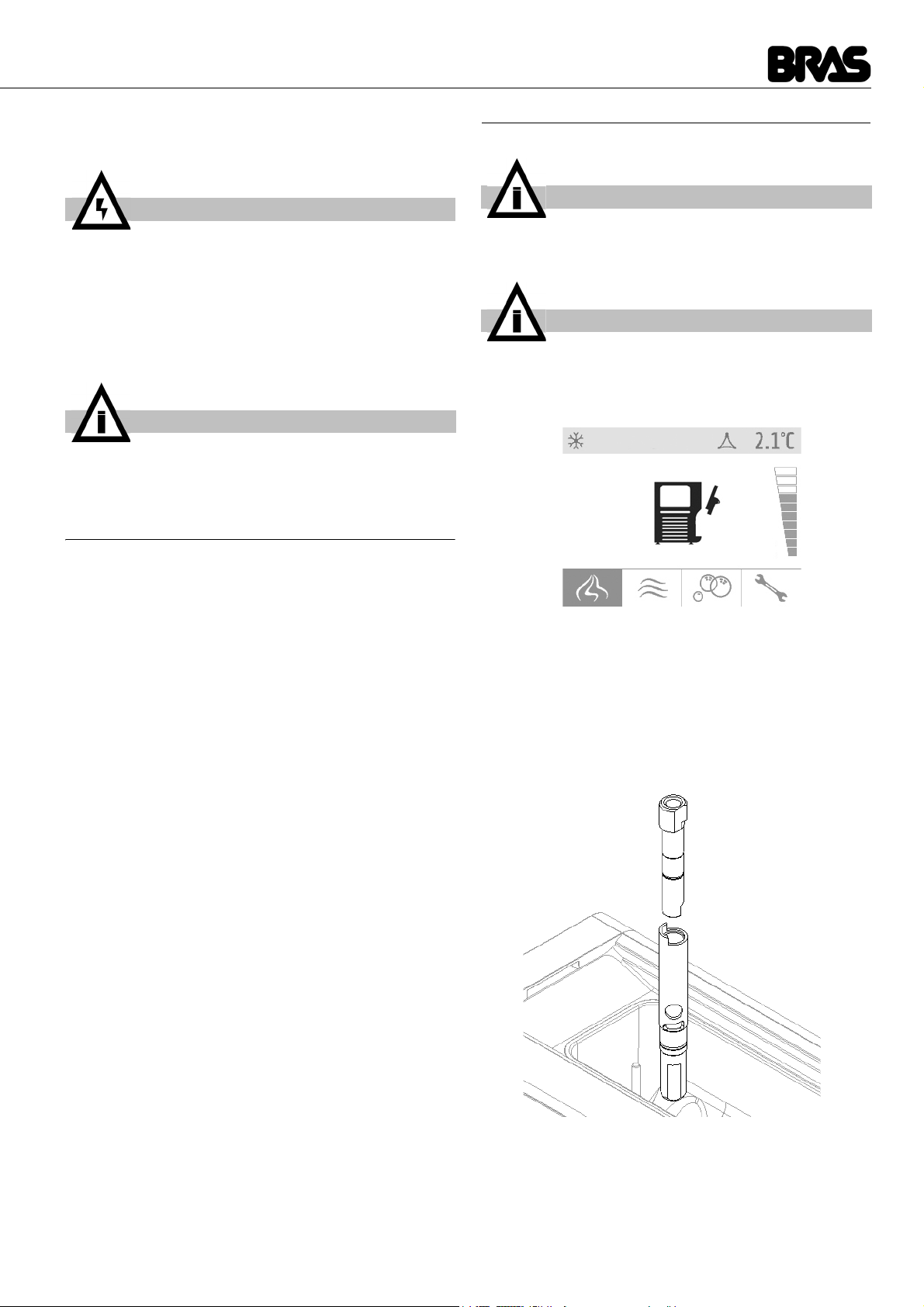

7 ISTRUZIONI PER L’USO

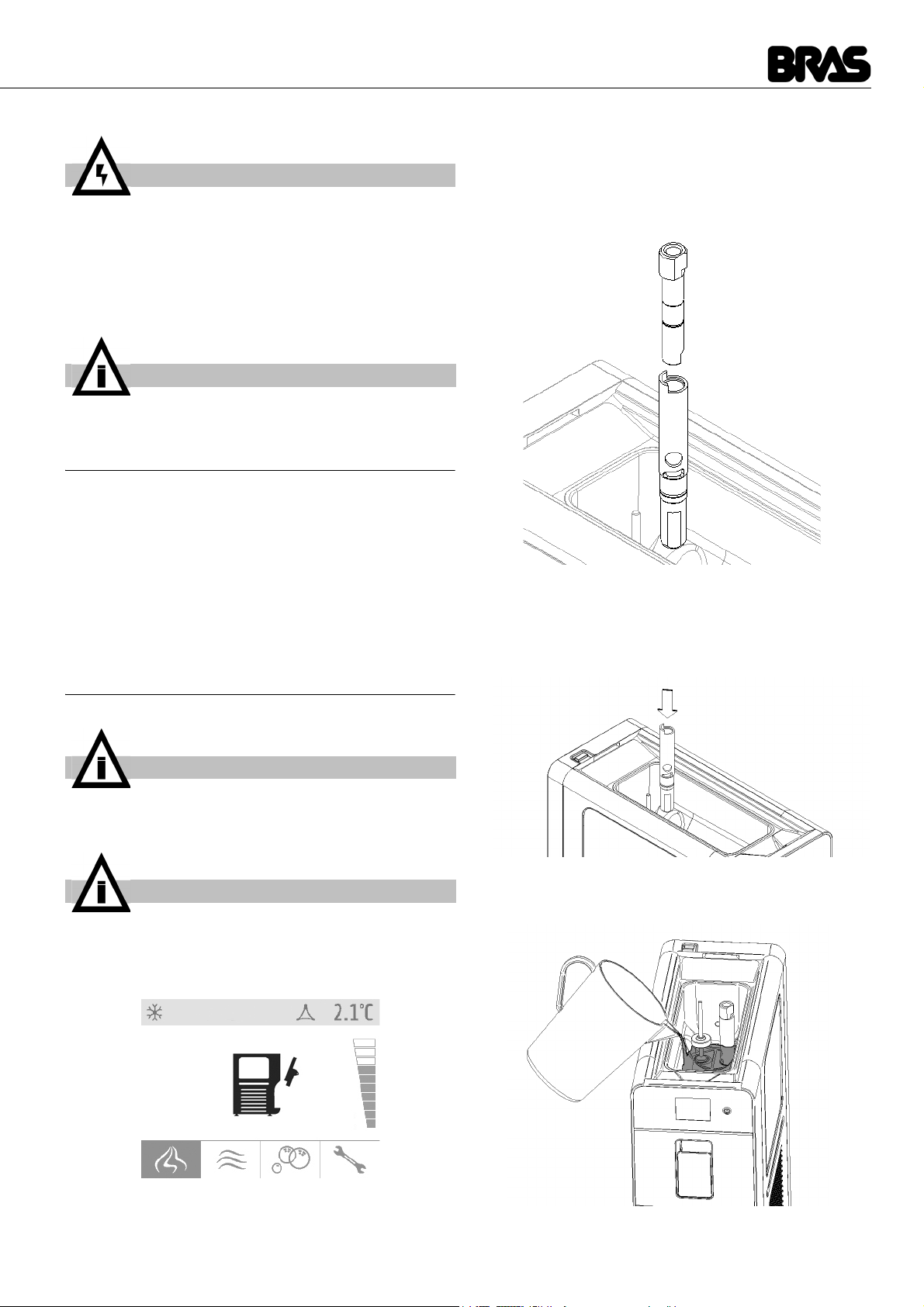

figura 1
Questo apparecchio è dotato di una vasca superiore destinata
a mantenere refrigerata la base per la preparazione del gelato e
di un cilindro inferiore per la produzione del gelato stesso.
Ogni volta che viene erogata una porzione di gelato, una uguale
quantità di preparato passa per gravità dalla vasca superiore al
cilindro inferiore.
Al fine di ottenere un gelato più morbido e leggero è necessario
fare in modo che, insieme alla base, entri nel cilindro anche una
certa quantità di aria. Per questo scopo la macchina è dotata di
un apposito tubo di miscelazione in due parti. (vedere figura 2)
figura 2
Al fine di ottenere i migliori risultati è necessario eseguire le se-
guenti operazioni nell’ordine indicato:
1inserire la parte inferiore del tubo di miscelazione nell’appo-
sito foro di collegamento tra la vasca ed il cilindro, avendo cura
di orientarlo in modo da introdurlo completamente nella propria
ATTENZIONE
Assicurarsi che l’apparecchio sia correttamente colle-
gato a terra; in caso contrario è possibile causare shock
elettrici alle persone o danneggiare il distributore.
IMPORTANTE
Posizionare l’apparecchio in maniera tale che la spina del
cavo di alimentazione sia facilmente accessibile.
IMPORTANTE
Prima dell’uso, lavare e sanitizzare il distributore
seguendo quanto previsto nelle presenti istruzioni al
capitolo 5.3 LAVAGGIO.
IMPORTANTE
Se il gruppo rubinetto non è installato l'apparecchio non
può funzionare e sul display viene mostrata l'icona
gruppo rubinetto aperto (vedere figura 1).

Is-Cream
6
ITALIANO

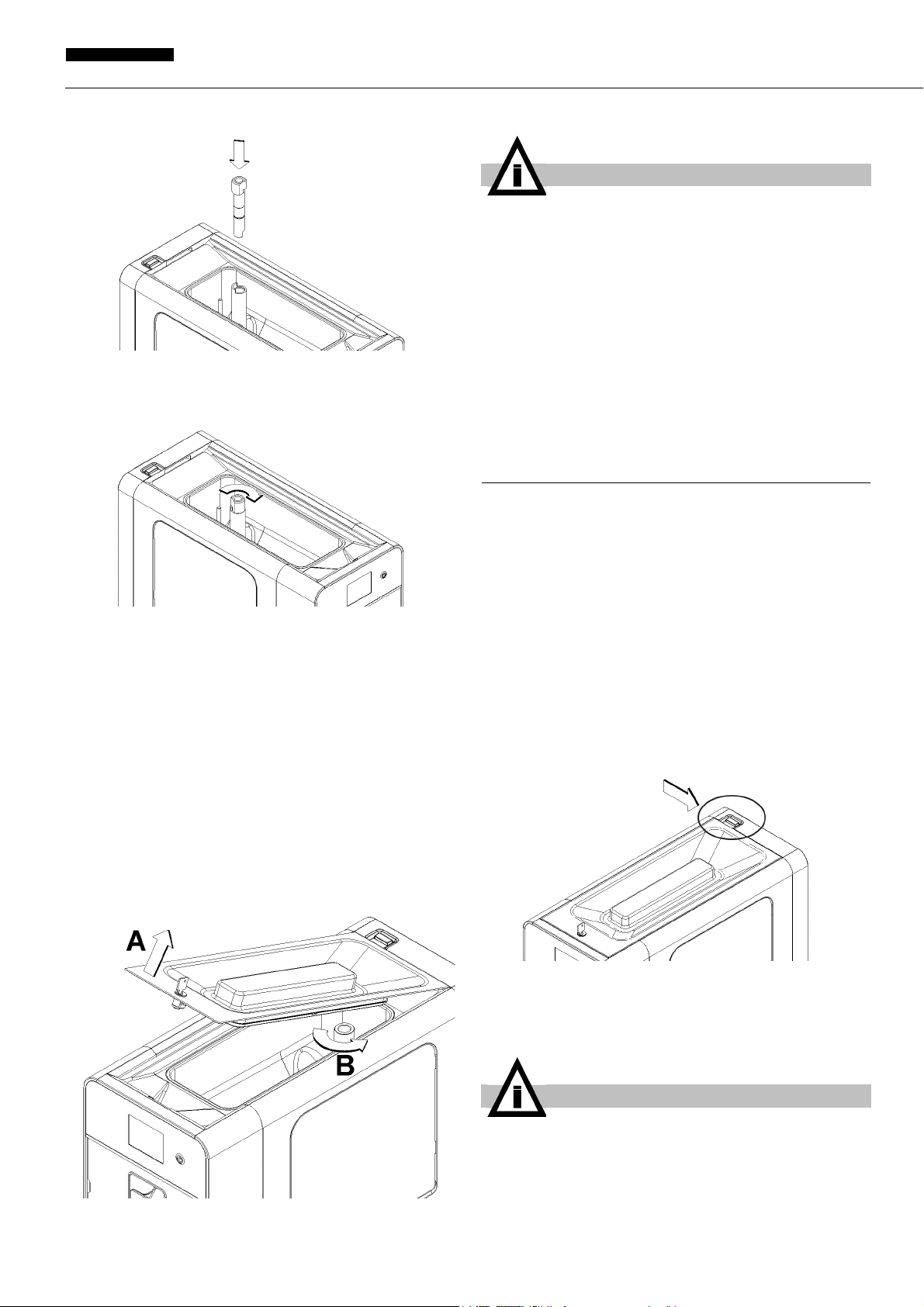

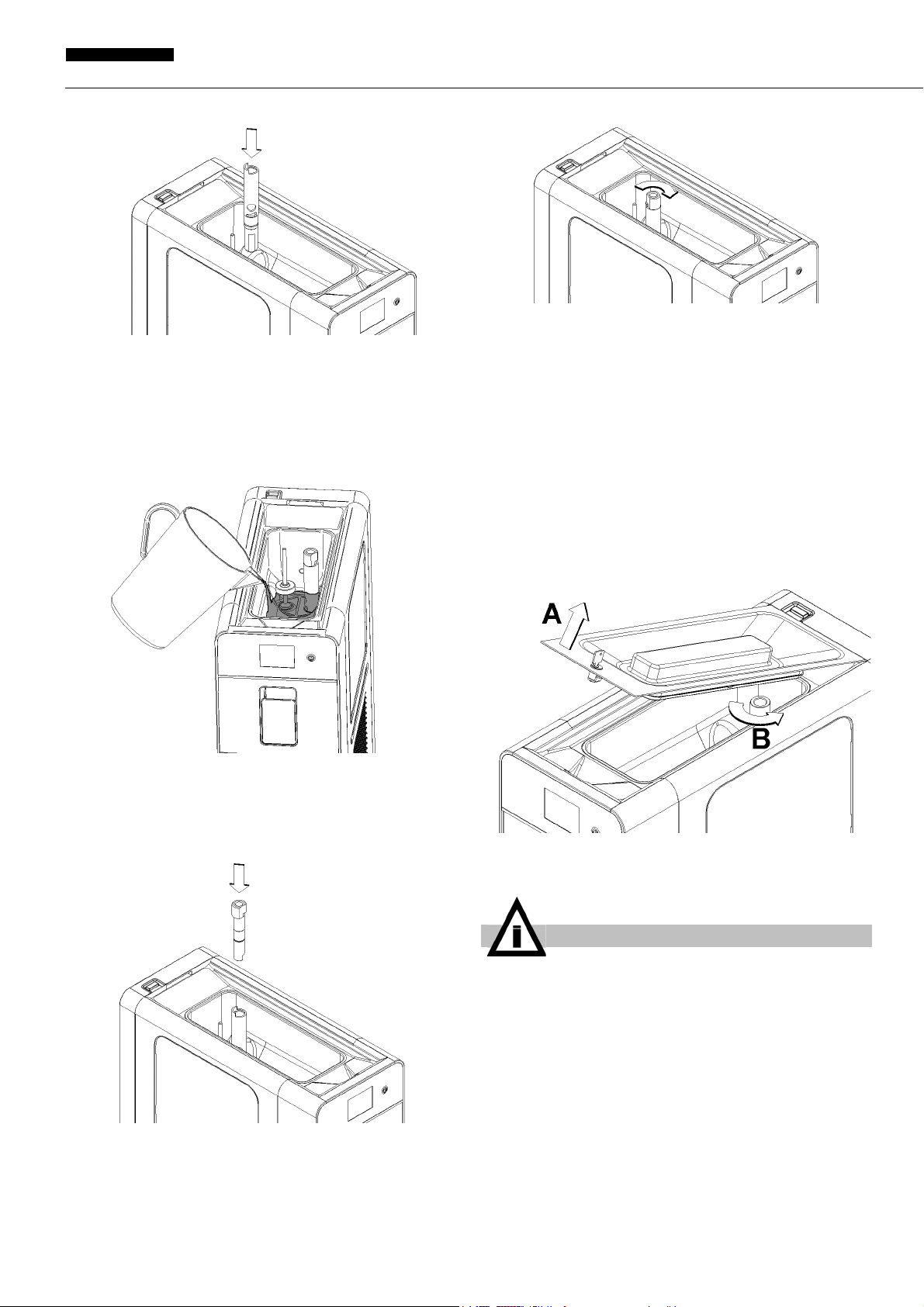

sede. (vedere figura 3)
figura 3
2Versare il preparato nella vasca superiore ed attendere il
riempimento del cilindro. Questa situazione sarà verificata
quando non usciranno più bolle d’aria dai fori presenti nel tubo
di miscelazione. (vedere figura 4)
figura 4
3Inserire la parte superiore del tubo di miscelazione
all’interno di quella inferiore. (vedere figura 5)
figura 5
4Ruotare la parte superiore del tubo di miscelazione comple-
tamente in senso orario in modo da chiudere l’ingresso del pre-
parato nel cilindro. (vedere figura 6)
figura 6
5Chiudere il coperchio superiore, accendere la macchina ed
avviare la preparazione del gelato. (Vedere 5.1 DESCRIZIONE
DEI COMANDI)
6Quando il gelato è pronto, aprire il coperchio e ruotare la
parte superiore del tubo di miscelazione in senso antiorario in
modo da permettere l’ingresso del preparato nel cilindro infe-
riore.(vedere figura 7)
E’ possibile regolare la quantità d’aria presente nel gelato tenen-
do conto che, partendo dalla posizione di chiusura :
figura 7
7Chiudere nuovamente il coperchio superiore.
8Erogare il gelato agendo sull’apposita leva.
9Nel caso in cui la regolazione di densità disponibile non sia
sufficiente ad ottenere il risultato desiderato la miscela può
essere corretta come segue:
Gelato troppo morbido: aumentare la dose di liquido, acqua o
latte, di un valore compreso tra il 5 ed il 10% del volume totale.
Gelato troppo compatto: diminuire la dose di liquido, acqua o
latte, di un valore compreso tra il 5 ed il 10% del volume totale.
10 Il distributore deve funzionare ininterrottamente: il sistema
di raffreddamento si arresterà automaticamente quando il pro-
dotto sarà pronto per la distribuzione. Il dispositivo di mescola-
zione diminuirà la propria velocità aumentandola solo al
momento dell’erogazione. Ad intervalli di tempo prefissati il
sistema di raffreddamento verrà riavviato ed il dispositivo di
mescolazione aumenterà la propria velocità al fine di ripristi-
rotazione completa in
senso antiorario :massima apertura, minore quantità d’aria nel gelato
rotazione minima in senso
antiorario :minima apertura, maggiore quantità d’aria nel gelato
IMPORTANTE
Utilizzare il distributore solamente con prodotti alimen-
tari.

7
nare la corretta densità del prodotto.

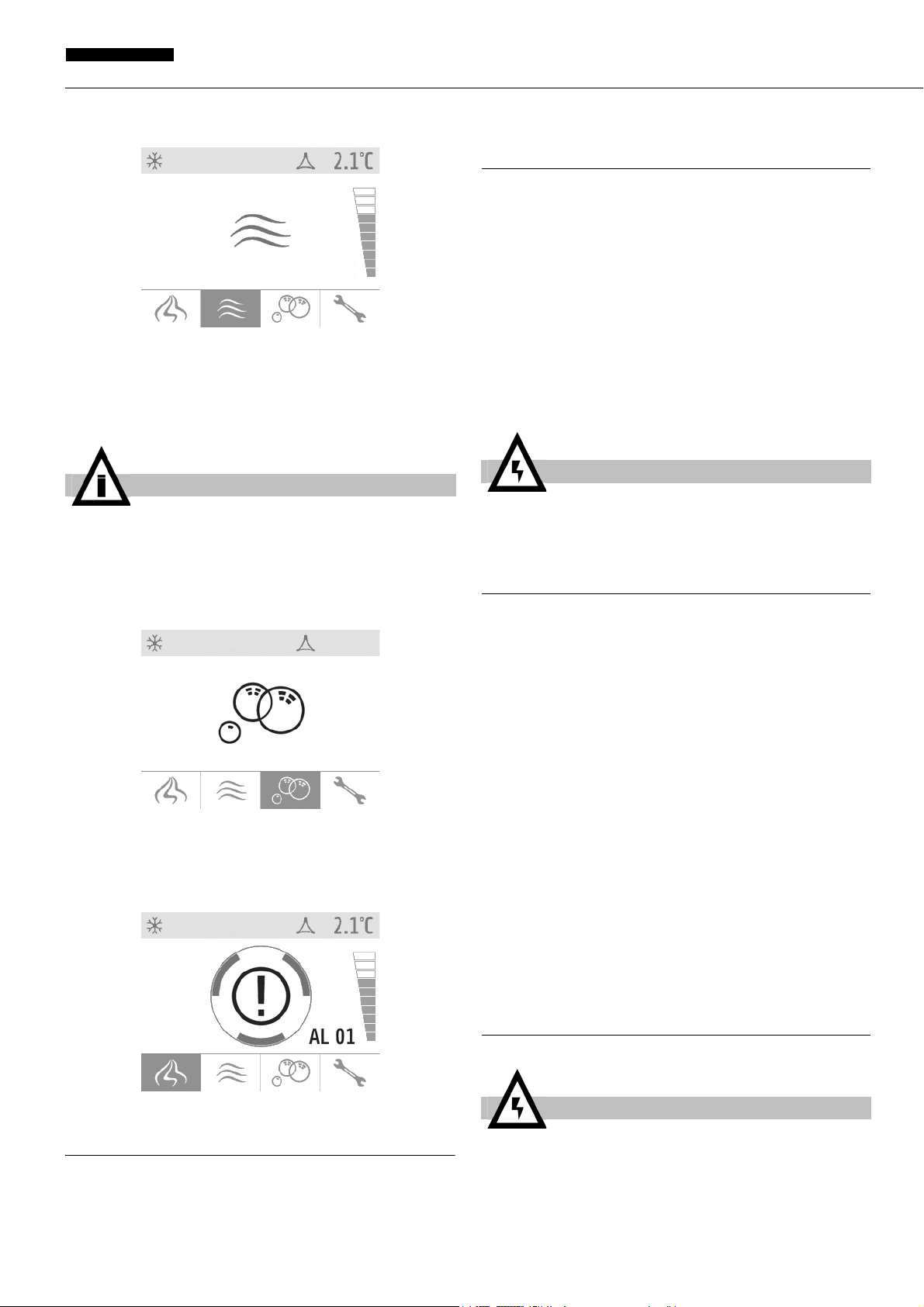

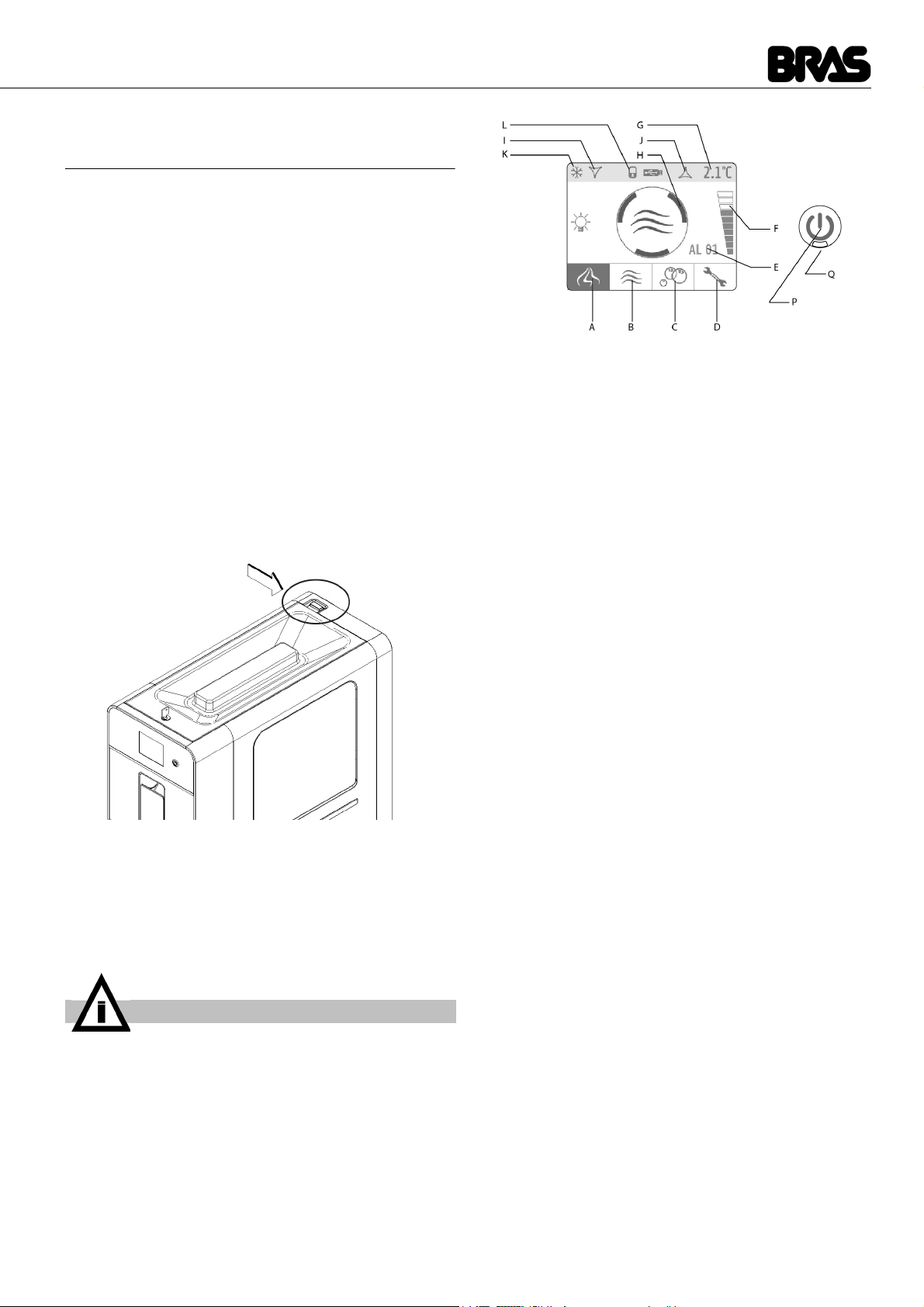

7. 1 DESCRIZIONE DEI COMANDI
Il distributore è provvisto di un interruttore generale, di un tasto
di accensione e di un display con funzionalità touch. Sono di-
sponibili le seguenti modalità di funzionamento:
PRODUZIONE GELATO: in questa modalità il distributore pre-
para il gelato.
CONSERVAZIONE: in questa modalità il distributore mantiene
il preparato liquido ad una temperatura idonea alla sua conser-
vazione. Questa funzione risulta utile nelle ore notturne per
mantenere inalterata la qualità del preparato e contenere il con-
sumo di energia elettrica.
LAVAGGIO: in questa modalità il raffreddamento non è abilita-
to. Questa funzione risulta utile durante il lavaggio e la sanitiz-
zazione della macchina per evitare che la soluzione impiegata
venga raffreddata e si ghiacci.
INTERRUTTORE GENERALE
L’interruttore generale è collocato sopra il distributore, nella par-
te posteriore.
La sua funzione è la seguente:
TASTO DI ACCENSIONE
Il tasto di accensione P è collocato a destra del display touch.
L’accensione della spia Q indica che il distributore è acceso e si
trova in modalità stand-by, pronto al funzionamento. Tenendo
premuto per un secondo il tasto P è possibile accendere e spe-
gnere il distributore.
DISPLAY TOUCH
figura 8
Sul display sono presenti le seguenti icone:
PER IL FUNZIONAMENTO DEL DISTRIBUTORE
Mettere l’interruttore generale in posizione I. La spia rossa Q
sarà accesa.
Tenere premuto il tasto P fino a quando il distributore non si av-
via.
Selezionare tramite le icone A, B, c o D la funzione desiderata.
MODALITA’ GELATO
In questa modalità la macchina produce gelato e il preparato
nella vasca superiore viene mantenuta ad una temperatura ido-
nea alla sua conservazione. Lo stato di preparazione del gelato
è indicato sul display dall’icona centrale e dal colore delle frecce
Posizione 0 :il distributore è spento.
Posizione I :il distributore è abilitato al funzionamento ma
si trova in modalità Stand-by. La sola spia Q
risulta accesa.
IMPORTANTE
Spegnendo e riaccendendo il distributore, tramite l’inter-
ruttore generale, questo si riavvierà nella medesima
modalità nella quale di trovava al momento dello spegni-
mento.
AIcona PRODUZIONE GELATO, se premuta, permette di
attivare la funzione GELATO.
BIcona CONSERVAZIONE, se premuta, permette di passa-
re alla funzione CONSERVAZIONE.
CIcona LAVAGGIO, se premuta, permette di passare alla
funzione LAVAGGIO.
DIcona PARAMETRI, se premuta, permette di regolare i
PARAMETRI di funzionamento.
ECodice allarme. Indica la presenza di un allarme e il relati-
vo codice.
FBarra densità. Indica il livello di densità impostata.
GTemperatura preparato. Indica la temperatura della base
contenuta nella vasca superiore.
HIcona di stato. Indica lo stato in cui si trova il distributore
(gelato, conservazione, lavaggio, allarme) e quando è at-
tiva la modalità gelato, lo stato di preparazione del gelato:
icona di colore rosso : gelato non pronto
icona di colore giallo : gelato quasi pronto
icona di colore verde : gelato pronto
IIcona raffreddamento vasca superiore. Indica che il raf-
freddamento della vasca superiore è in funzione.
JIcona raffreddamento cilindro inferiore. Indica che il raf-
freddamento del cilindro inferiore è in funzione.
KIcona compressore. Indica il funzionamento del compres-
sore frigorifero.
LIcona di blocco display. Indica che il display touch è bloc-
cato e non è possibile immettere alcun comando.

Is-Cream
8
ITALIANO
(vedere figura 9).
figura 9
Quando il gelato è pronto, il sistema di mescolazione rallenta, il
sistema di raffreddamento si arresta e l’apparecchio si pone in
fase di attesa di erogazione. Ad intervalli prefissati (di fabbrica
10 minuti) il sistema di mescolazione aumenta la velocità ed il
sistema frigorifero viene avviato per ripristinare la corretta den-
sità del gelato.
Quando il rubinetto di erogazione viene aperto il sistema di me-
scolazione aumenta la velocità ed il sistema frigorifero viene av-
viato.
Affinché sia possibile produrre gelato è necessario che nella va-
sca superiore sia contenuta una adeguata quantità di preparato.
In caso contrario il sistema di raffreddamento non viene avviato
e sul display viene mostrata l’icona di mancanza prodotto (vede-
re figura 10).
figura 10
Regolazione della densità
E’ possibile regolare la densità del gelato in una scala da 1 a 10.
Per effettuare questa regolazione è necessario toccare la barra
graduata posta sul lato destro del display ed entrare in modalità
densità. Sono disponibili i seguenti comandi:
(vedere figura 11).
figura 11
MODALITA’ CONSERVAZIONE
In questa modalità il preparato sia nella vasca superiore che nel
cilindro inferiore, viene mantenuto ad una temperatura idonea
alla sua conservazione. Sul display viene visualizzata l’icona
conservazione (vedere figura 12).
figura 12
Quando il preparato ha raggiunto la temperatura impostata, il si-
stema di mescolazione rallenta, il sistema di raffreddamento si
arresta e l’apparecchio si pone in fase di attesa. Ad intervalli
prefissati (di fabbrica 10 minuti) il sistema di mescolazione au-
menta la velocità ed il sistema frigorifero viene avviato per ripri-
stinare la corretta temperatura.
MODALITA’ LAVAGGIO
In questa modalità il sistema di raffreddamento non funziona ed
il sistema di mescolazione ruota ad una velocità idonea al lavag-
gio della macchina. Sul display viene visualizzata l’icona Lavag-
gio (vedere figura 13).
figura 13
ALLARMI
La macchina è dotata di un sistema di auto-diagnosi. Qualora si
verifichi un malfunzionamento, questo viene comunicato atta-
verso la visualizzazione sul display l’icona di allarme. Premendo
quest’ultima è possibile visualizzare il testo esplicativo relativo
AIcona uscita : per uscire dalla modalità senza apportare
modifiche.
BIcona decremento : per decrementare il valore impostato.
CIcona incremento : per incrementare il valore impostato.
DIcona conferma : per confermare il valore impostato.
IMPORTANTE
La temperatura di conservazione del prodotto è regolata
in fabbrica a 2°C.

9

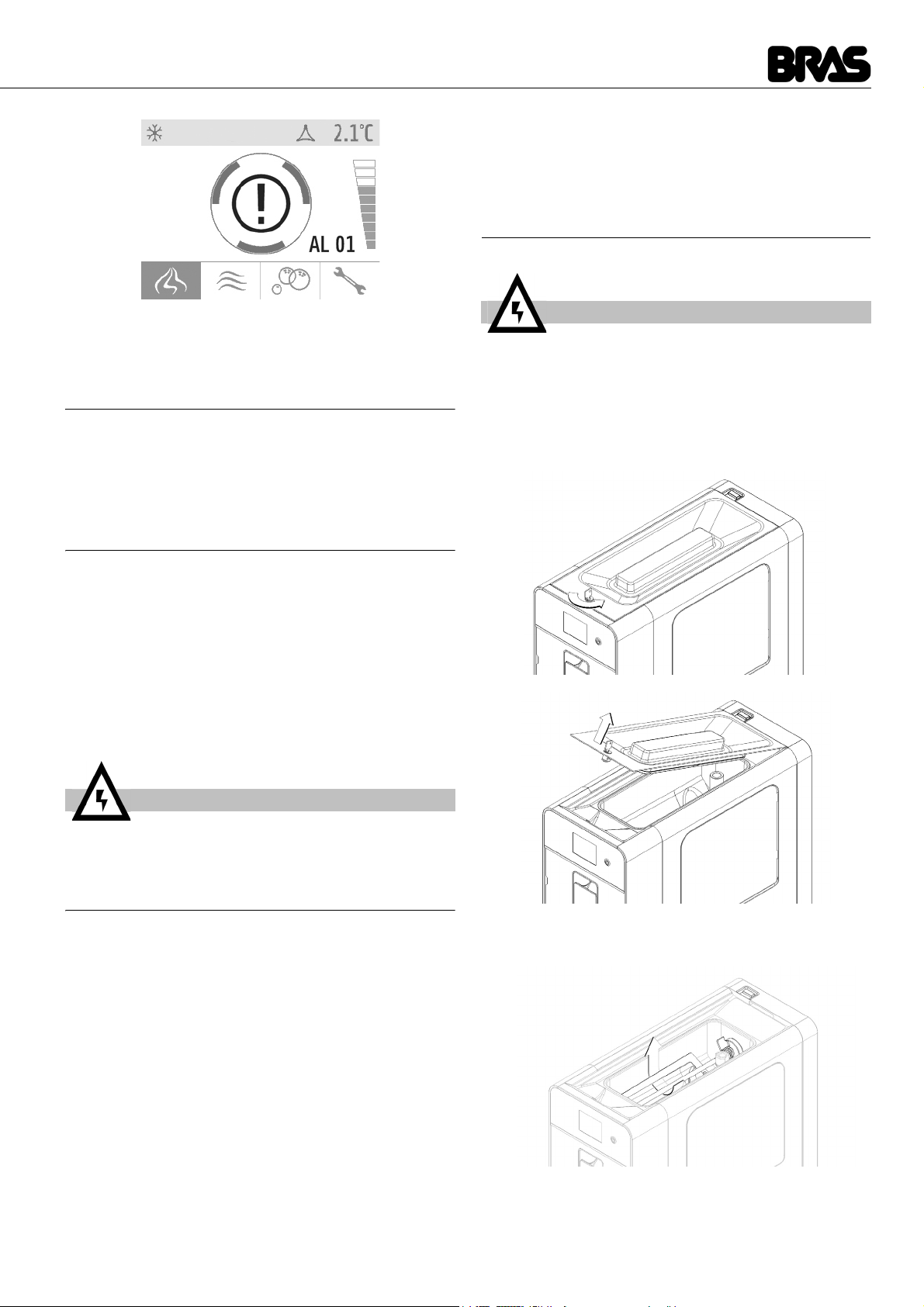

all’allarme in corso (vedere figura 14).
figura 14
7. 2 PARAMETRI DI FUNZIONAMENTO
I parametri dell’apparecchio sono pre-impostati dalla fabbrica
per assicurare un funzionamento ottimale. La loro modifica può
essere eseguita solo dal produttore, dal suo servizio assistenza
tecnica o, comunque, da persone con qualifica similare, in modo
da prevenire ogni rischio di malfunzionamento.
7. 3 SUGGERIMENTI
1Ogni distributore di questo genere deve emettere calore. Se
però tale emissione dovesse sembrare eccessiva, controllare
che nessuna fonte di calore venga a trovarsi nei pressi del
distributore stesso e, in particolare, in prossimità dei pannelli
sgrigliati. Assicurarsi inoltre che il flusso d’aria non venga osta-
colato dalla vicinanza di pareti, scatole o altro. Lasciare almeno
15 cm di spazio libero intorno al distributore. Verificare infine
che il filtro posto al di sotto del pannello posteriore risulti pulito.
2Questo apparecchio è destinato al solo uso con alimenti
dolciari.
7. 4 PULIZIA E SANITIZZAZIONE
1Pulizia e lavaggio sono fondamentali per garantire la per-
fetta conservazione del gusto del prodotto e la massima effi-
cienza del vostro distributore. Le procedure descritte nel
seguito devono essere considerate di carattere generale e pos-
sono variare per effetto della regolamentazione sanitaria
vigente.
2Prima dello smontaggio per il lavaggio, il distributore deve
essere svuotato del prodotto. Procedere come segue:
7. 4. 1 SMONTAGGIO
1Rimuovere il coperchio superiore.(vedere figura 16)
Nel caso sia presente la serratura per la chiusura di sicurezza
del coperchio, ruotare la chiave in senso antiorario e rimuo-
verlo. (vedere figura 15)
figura 15
figura 16
2Se presente, rimuovere il mescolatore dalla vasca supe-
riore. (vedere figura 17)
figura 17
3Rimuovere il tubo miscelatore, sia la parte superiore che la
parte inferiore.
ATTENZIONE
L'utilizzo dell’apparecchio è limitato alle persone che
hanno la sicurezza / igiene conoscenza e la pratica
sull'apparecchio.
1tramite la tastiera selezionare la modalità di funzionamento
LAVAGGIO
2se necessario attendere che il prodotto diventi liquido
3posizionare un recipiente sotto il rubinetto e svuotare l’inte-
ro contenuto della vasca superiore e del cilindro
4rimuovere il coperchio.
Nel caso sia presente la serratura per la chiusura di sicu-
rezza del coperchio, ruotare la chiave in senso antiorario.
(vedere figura 15)
5riempire la vasca superiore con acqua e lasciar funzionare
il distributore in modalità LAVAGGIO per alcuni minuti.
Svuotare quindi l’intero distributore.
6tenere premuto il tasto A per spegnere il distributore
7spegnere l’interruttore generale
ATTENZIONE
Prima di procedere allo smontaggio di qualsiasi compo-
nente disconnettere sempre elettricamente l’apparecchio
togliendo la spina dalla presa.

Is-Cream
10
ITALIANO
4Rimuovere la forcella di fissaggio e successivamente il gal-
leggiante.(vedere figura 18)
figura 18
5Rimuovere il tubo di miscelazione e smontarlo (vedere
figura 19) e (vedere figura 20).
figura 19
figura 20
6Rimuovere il pannello frontale. (vedere figura 21)
figura 21

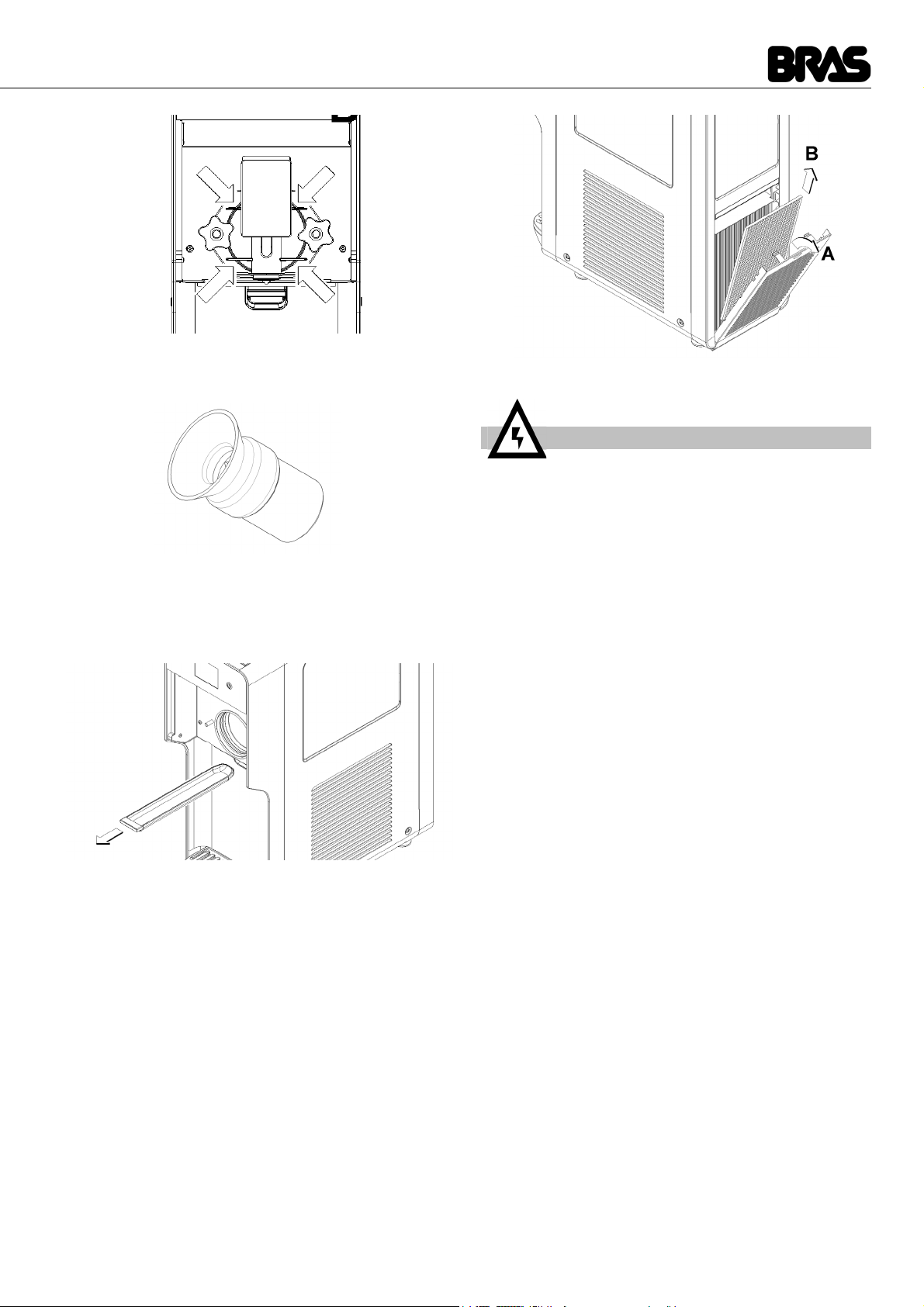

7Svitare entrambi i pomelli di fissaggio del gruppo rubinetto.
(vedere figura 22)
figura 22
8Rimuovere il gruppo rubinetto e smontarlo seguendo la
sequenza indicata. (vedere figura 23)
figura 23

11
9Rimuovere il raschiatore. (vedere figura 24)
figura 24
10 Rimuovere il giunto con guarnizione. (vedere figura 25)
figura 25
11 Rimuovere il cassetto raccogligocce dalla sua sede.
(vedere figura 26)
figura 26
7. 4. 2 LAVAGGIO
1Preparare in una bacinella circa quattro litri di acqua calda
(45-60°C) e 15 gr (1 oz) di detersivo specifico fornito (stera
sheen green label); una soluzione troppo concentrata può
infatti causare danni alle parti da lavare, mentre una troppo
diluita può non detergere a sufficienza. Non usare detersivi
abrasivi.
2Usare una spazzola adatta e lavare accuratamente con la
soluzione detergente tutte le parti a contatto con la bevanda.
3Lavare il cilindro evaporatore, la vasca superiore ed il foro
di collegamento usando la spazzola fornita in dotazione.
4Risciacquare tutte le parti lavate, con acqua corrente.
7. 4. 3 SANITIZZAZIONE DEL DISTRIBUTORE
SMONTATO
La sanitizzazione deve essere eseguita immediatamente
prima di mettere in funzione il distributore; evitare che que-
sto rimanga inattivo per lungo tempo dopo la sanitizzazio-
ne.
1Prima di iniziare le procedure descritte nel seguito lavarsi le
mani con un sapone antibatterico.
2Preparare in una bacinella circa otto litri di soluzione di
acqua calda (45-60°C) e 30 gr (2 ozs) di prodotto sanitizzante
fornito (stera sheen green label).
3Immergere nella soluzione tutte le parti da sanitizzare per il
tempo indicato dal fabbricante del prodotto o in alternativa per
almeno 5 minuti.
4Fare asciugare all'aria, su una superficie pulita, le parti
sanitizzate.
5Asciugare le parti esterne del distributore senza usare
panni abrasivi.
IMPORTANTE
Non lavare alcun componente della macchina in lavasto-
viglie.
ATTENZIONE
Prima di qualsiasi intervento di pulizia disconnettere
sempre elettricamente il distributore estraendo la spina
dalla presa o spegnendo l'interruttore esterno a parete.
IMPORTANTE
Al fine di prevenire danni al distributore utilizzare solo
detersivi compatibili con le parti in plastica.
ATTENZIONE
Durante il lavaggio del distributore non usare eccessiva
quantità di acqua in vicinanza dei componenti elettrici; in
caso contrario è possibile causare shock elettrici o dan-
neggiare il distributore.

Is-Cream
12
ITALIANO

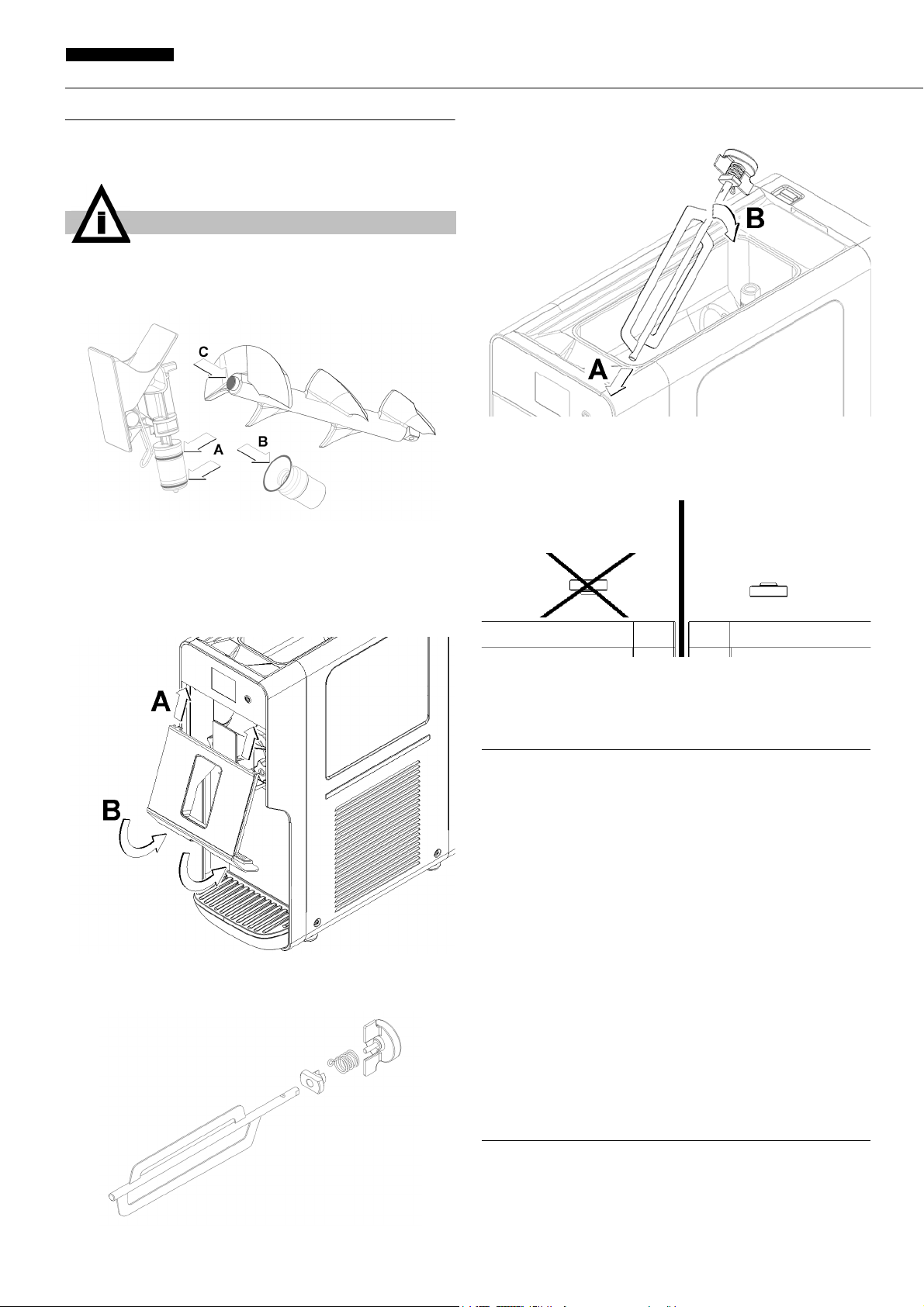

7. 4. 4 RIMONTAGGIO
1Inserire il cassetto raccogligocce nella sua sede.
2Rimontare il giunto e il raschiatore con sequenza inversa
allo smontaggio.
3Rimontare il gruppo rubinetto con sequenza inversa rispetto
a quella illustrata in figura 23 e riposizionarlo nella sua sede.
4Riavvitare entrambi i pomelli stringendoli con cura.
5Rimontare il pannello frontale. (vedere figura 27)
figura 27
6Se presente, assemblare il mescolatore e la girante magne-
tica come mostrato in figura. (vedere figura 28)
figura 28
7Rimontare l’assieme mescolatore avendo cura di inserire le
estremità negli appositi incavi presenti nella vasca supe-
riore.(vedere figura 29)
figura 29
8Rimontare il galleggiante, avendo cura di rispettare l’orien-
tamento indicato in figura, e la forcella di fissaggio.(vedere
figura 30)
figura 30
7. 4. 5 SANITIZZAZIONE DEL DISTRIBUTORE
MONTATO
La sanitizzazione dell'apparecchio montato, precedente la
sua messa in funzione deve essere eseguita in aggiunta
alla sanitizzazione dell'apparecchio smontato descritta in
precedenza e mai in sostituzione di essa.
1Preparare in una bacinella circa quattro litri di soluzione di
acqua e 15 gr (1 oz) di prodotto sanitizzante fornito (stera
sheen green label).
2Versare la soluzione nel contenitore.
3Usando una spazzola adeguata strofinare la soluzione su
tutte le parti al di sopra del livello della soluzione.
4Installare il coperchio e fare funzionare il distributore in
modo da permettere alla soluzione di agitarsi per circa 5 minuti.
5Svuotare il contenitore dalla soluzione sanitizzante attra-
verso il rubinetto e poi eliminarla.
6Risciacquare con acqua fresca in modo da togliere ogni
possibile residuo di soluzione sanitizzante dal fondo dei conte-
nitori.
7Non procedere ad ulteriori operazioni di risciacquo.
8 MANUTENZIONE
1Ogni giorno: controllare il distributore e verificare che non
ci siano perdite di prodotto dalla guarnizione del gruppo rubi-
netto. Se si notano perdite, controllare prima di tutto che i com-
ponenti siano correttamente montati, quindi verificare che la
guarnizione non sia difettosa o usurata, in tal caso sostituirla
IMPORTANTE
Lubrificare il pistone rubinetto, l’innesto per il raschia-
tore e la parte anteriore del raschiatore nei punti indicati
in figura utilizzando esclusivamente il grasso in dota-
zione con la macchina o altro grasso per uso alimentare.

13
con ricambio originale del fabbricante. (vedere figura 31)
figura 31
2Ogni settimana: verificare che la guarnizione del giunto
raschiatore non sia usurata. Se lo fosse, sostituire con ricambio
originale del fabbbricante. (vedere figura 32)
figura 32
3Ogni settimana: verificare la presenza di eventuali trafila-
menti sfilando l’apposito vassoio (vedere figura 33). Nel caso
siano presenti, verificare che la guarnizione del giunto raschia-
tore sia montata correttamente e non sia usurata. Se lo fosse,
sostituire con ricambio originale del fabbricante (vedere figura
33).
figura 33
4Ogni mese: eliminare la polvere accumulatasi sul filtro del
condensatore posto sul lato posteriore della macchina. (vedere
figura 34)
figura 34
5In caso di rumore anomalo, scollegare la macchina e rivol-
gersi all’assistenza.
6In caso di guasto, scollegare la macchina in quanto
potrebbe riavviarsi improvvisamente.
7Dopo qualsiasi operazione di riparazione, ricollocare cia-
scun componente, come ad esempio le viti e i coperchi, nella
propria posizione originale.
ATTENZIONE
Fare attenzione alle alette del condensatore in quanto
taglienti.

Is-Cream
14
ENGLISH
1 ELECTRICAL SAFETY INSTRUCTIONS
1Before connecting the dispenser to the mains, check that
the voltage shown on the rating plate matches your electricity
supply. Connect the dispenser to a single-phase supply
through an earthed socket as required by current regulations. If
the dispenser is to be disconnected from the power supply
using a single pole switch, the gap between the contacts on this
switch must be sufficiently wide to guarantee full disconnection
under category III overload conditions.?
2Do not use extension cables to connect the appliance.
3To avoid any risks, if the power cable is damaged, it must
be replaced by the manufacturer, by an authorised technician
or by a similarly qualified person.
4The dispenser is not suitable for outdoor use.
5The dispenser must be installed in the upright position.
6Before cleaning, always disconnect the dispenser by
removing the plug from the socket.
7Always disconnect the dispenser before removing any of
the panels for cleaning or maintenance work.
8Do not use a water jet to clean the dispenser.
9This appliance must not be operated by children.
10 Do not let children play with the appliance.
11 This appliance must not be used by persons with reduced
physical, sensory or mental capabilities or with a lack of
experience and knowledge unless they have supervision or
have been trained regarding the safe use of the appliance and
understand the risks involved.
12 Only persons who know and have practical experience of
the appliance are permitted access to the inner components of
the dispenser, especially when dealing with issues regarding
safety and hygiene.
2 HYGIENIC SAFETY INSTRUCTIONS
1This appliance is intended exclusively for domestic and
similar use.
2For the appliance to operate correctly, room temperature
must be between +5° and +32°C.
3Use the appliance to cool the indicated liquids only.
4Do not introduce dangerous or toxic liquids to the appliance.
3 TECHNICAL CHARACTERISTICS
The manufacturer reserves the right to amend this manual
without notice.
4 INTRODUCTION
Read this instruction manual carefully to find out all the
characteristics of the dispenser.
As with all mechanical products, this dispenser also requires
cleaning and care. In addition, its correct operation may be
compromised by possible errors made by the operator during
the disassembly and cleaning operations. For this reason, it is
important that the disassembly, cleaning, sanitising and
reassembly procedures - being everyday tasks - are familiar,
without any room for error on the part of the dispenser user.
5 INSTALLATION
1Take the dispenser out of its packaging, which we
recommend you keep for future requirements.
2Make sure that the dispenser has not been damaged during
transportation. If this is the case, immediately make a claim
with your carrier.
3Place the dispenser onto a counter designed to withstand
its weight, including when full.
4Leave a clearance of at least 15 cm around the whole
dispenser to avoid obstructing the cooling air flow.
5Check the stability of the appliance and adjust the height of
the feet if necessary. Should the dispenser be supplied with a
series of high feet (100 mm approx.), replace the originals with
Bowl capacity, approx l 4
Evaporator capacity, approx l 2
Dimensions:
width cm 26
depth cm 57
height cm 72
Net weight, approx. kg 50
Gross weight, approx. kg 55
Hermetic compressor
Air-cooled condenser
Overload protector
Noise level lower than 70 dB (A)
IMPORTANT
Electrical characteristics: read the data featured on the
data plate of each dispenser; this data plate is situated in
the lower part of the front panel, behind the drip tray. The
serial numbers of appliances (preceded by the symbol #)
are indicated on the frame, at the rear of the appliance,
behind the condenser cover panel. The data specified on
the data plate are always those you should refer to.
Is-CREAM

15
these.
6The dispenser is not supplied pre-cleaned and sanitised by
the factory. Before use, it must be disassembled, cleaned and
sanitised according to the instructions provided herein in
chapter 5.3 CLEANING.
6 TO OPERATE SAFELY
1Do not use the dispenser before reading this instruction
manual first.
2Do not use the dispenser unless it is earthed correctly.
3Do not operate the dispenser if the panels are not in place
and secured with screws.
4Do not insert your fingers or objects into the panel slits or in
the tap orifice.
5Do not remove parts or panels for cleaning or maintenance
without first making sure the dispenser is disconnected from
the electricity supply.
6The cover must remain closed at all times.
7 OPERATING PROCEDURES
figure 1
This appliance is equipped with an upper tank designed to keep
the ice-cream preparation base refrigerated and a lower cylinder
for the production of the ice cream.
Every time a portion of ice cream is dispensed, the same
quantity of ice cream mixture drops down by the force of gravity
from the upper tank into the lower cylinder.
In order to obtain softer and lighter ice cream, make sure that a
certain quantity of air enters the cylinder together with the
mixture. To this end, the machine is equipped with a purpose-
designed two-part mixing pipe. (see figure 2)
figure 2
For best results, the following steps must be performed in the
order specified:
1Insert the lower part of the mixing pipe into the purpose-
provided connection slot between the tank and the cylinder,
making sure you direct it in such a way as to insert it fully in its
seat. (see figure 3)
figure 3
2Pour the mixture into the upper tank and wait for the
cylinder to fill up. This will occur when no more air bubbles exit
the holes in the mixing pipe. (see figure 4)
figure 4
ATTENTION
Make sure the appliance is earthed correctly; if this is not
the case, this may cause electric shocks to people or
damage to the dispenser.
IMPORTANT
Position the appliance in such a way that the power sup-
ply cable plug is easily accessible.
IMPORTANT
Before use, clean and sanitise the dispenser according
to the instructions provided herein in chapter 5.3 CLEA-
NING.
IMPORTANT
If the tap assembly has not been installed, the appliance
cannot operate and the display shows the tap assembly
open icon (see figure 1).

Is-Cream
16
ENGLISH
3Insert the upper part of the mixing pipe into the lower one.
(see figure 5)
figure 5
4Turn the upper part of the mixing pipe completely clockwise
in order to stop the mixture entering the cylinder. (see figure 6)
figure 6
5Close the upper cover, turn on the machine and start
preparing ice cream. (See 5.1 DESCRIPTION OF
CONTROLS)
6When the ice cream is ready, open the cover and turn the
upper part of the mixing pipe anti-clockwise to allow the mixture
to enter the lower cylinder.(see figure 7)
The quantity of air in the ice cream can be adjusted, keeping in
mind that, starting from the closing position:
figure 7
7Close the upper cover again.
8Dispense the ice cream using the faucet handle.
9In case the density setting range wouldn’t be enough to
obtain the required result, the mix can be modified as follows:
Ice cream too soft : increase the quantity of liquid (water or
milk) from 5 % to 10 % of the total volume.
Ice cream too hard (oppure too compact) : decrease the
quantity of liquid (water or milk) from 5 % to 10 % of the total
volume.
10 The dispenser must operate continuously: the cooling
system will stop automatically when the product is ready to be
dispensed. The mixing device will decrease its speed and only
increase it at the time of dispensing. At default time intervals,
the cooling system will start up again and the mixing device will
increase its speed in order to restore the proper density to the
product.
7. 1 DESCRIPTION OF CONTROLS
The dispenser is fitted with a main switch, an on/off key and a
touch display. The following operating modes are available:
ICE CREAM PRODUCTION: in this operating mode, the
dispenser prepares ice cream.
CONSERVATION: in this operating mode, the dispenser keeps
the liquid mixture at a suitable temperature to preserve it. This
function is useful at night to keep the quality of the mixture intact
and limit electricity consumption.
WASHING: in this operating mode, cooling is disabled. This
function is useful during machine washing and sanitising to
prevent the solution used from being cooled and freezing.
MAIN SWITCH
The main switch is located on the top distributor in the backside
part.
Its function is as follows:
ON/OFF KEY
The ON/OFF key P is situated to the right of the touch display.
If indicator light Q comes on, this means the dispenser is
complete rotation
anti-clockwise :fully open, lower quantity of air in the ice cream
minimum rotation anti-
clockwise :only open slightly, greater quan- tity of air in the ice cream
IMPORTANT
Use the dispenser with foodstuff only.
Position 0 :dispenser switched off
Position I :dispenser enabled for operation but in Stand-by
mode. Only indicator light Q is on.
IMPORTANT
If you turn the dispenser off and back on at the main swi-
tch, it will restart in the same operating mode it was in
when it was switched off.

17
switched on and in stand-by mode, ready for operation. Hold
down key P for one second to switch the dispenser on and off.
TOUCH DISPLAY
figure 8
The following icons appear on the display:
FOR DISPENSER OPERATION
Set the main switch to position I. Red indicator light Q comes on.
Hold down key P until the dispenser starts up again.
Select the desired function using icons A, B, c or D.
ICE CREAM MODE
In this operating mode, the machine produces ice cream and the
mixture in the upper tank is kept at a suitable temperature to
preserve it. The ice cream preparation status is indicated on the
display by the central icon and by the colour of the arrows.(see
figure 9)
figure 9
When the ice cream is ready, the mixing system slows down, the
cooling system stops and the appliance switches to awaiting to
dispense mode. At default intervals (factory set to every 10
minutes), the mixing system increases the speed and the
cooling system is started to restore the proper ice cream
density.
When the dispensing tap is opened, the mixing system
increases its speed and the cooling system is enabled.
In order to produce ice cream, the upper tank must contain a
suitable quantity of mixture. If this is not the case, the cooling
system is not started and the display indicates the icon for low
product.(see figure 10)
figure 10
Density adjustment
The density of the ice cream can be adjusted on a scale of 1 to
10. To make this adjustment, you need to touch the graduated
bar situated on the right-hand side of the display and enter
density mode. The following controls are available:
(see figure 11)
figure 11
CONSERVATION MODE
AICE CREAM PRODUCTION icon; when pressed, it
enables the ICE CREAM function.
BCONSERVATION icon; when pressed, it enables the
CONSERVATION function.
CWASHING icon; when pressed, it enables the WASHING
function.
DPARAMETERS icon; when pressed, it enables the adjust-
ment of the operating PARAMETERS.
EAlarm code. Indicates the presence of an alarm and the re-
levant code.
FDensity bar. Indicates the density level set.
GMixture temperature. Indicates the temperature of the mix-
ture in the upper tank.
HStatus icon. Indicates the status of the dispenser (ice cre-
am, conservation, washing, alarm) and the ice cream pre-
paration status when the ice cream mode has been
enabled:
red icon: ice cream not ready
yellow icon: ice cream almost ready
green icon: ice cream ready
IUpper tank cooling icon. Indicates that the upper tank co-
oling is in operation.
JLower cylinder cooling icon. Indicates that the lower cylin-
der cooling is in operation.
KCompressor icon. Indicates the cooling compressor is in
operation.
LDisplay shut-down icon. Indicates that the touch display
has shut down and no controls can be entered.
AExit icon: to exit this mode without making any changes.
BDecrease icon: to decrease the value set.
CIncrease icon: to increase the value set.
DConfirm icon: to confirm the value set.

Is-Cream
18
ENGLISH
In this operating mode, the mixture in both the upper tank and in
the lower cylinder is kept at a suitable temperature to preserve
it. The display indicates the conservation icon. (see figure 12)
figure 12
When the mixture has reached the temperature set, the mixing
system slows down, the cooling system stops and the appliance
switches to wait mode. At default intervals (factory set to every
10 minutes), the mixing system increases the speed and the
cooling system is started to restore the proper temperature.
WASHING MODE
In this operating mode, the cooling system is not in operation
and the mixing system turns at a speed suitable for washing the
machine. The display indicates the Washing icon. (see figure
13)
figure 13
ALARMS
The machine is fitted with a self-diagnosis system. In the event
of a breakdown, the user is notified by the alarm icon on the
display. Press this icon to display the explanatory text relating to
the alarm under way. (see figure 14)
figure 14
7. 2 OPERATION HELPFUL HINTS
The appliance parameters are factory set to guarantee optimum
operation. They must only be changed by the manufacturer, by
his technical support team or other similarly qualified persons, in
order to prevent any risks of malfunctioning.
7. 3 SUGGESTIONS
1Every dispenser like this one needs to generate heat.
Should the heat generated be excessive, make sure that no
heat sources are situated in the vicinity of the dispenser and,
specifically, near the gridded panels. Also make sure the air
flow is not obstructed by the closeness of walls, boxes or other
items. Leave a clearance of at least 15 cm all around the
dispenser. Also make sure the filter situated beneath the rear
panel is clean.
2This appliance is only intended for use with confectionery
products.
7. 4 CLEANING
1Cleaning and washing the appliance are vital to guarantee
perfect preservation of product flavour and maximum efficiency
of your dispenser. The procedures described below must be
considered of a general nature and may vary owing to the
applicable health and safety regulations in force.
2Before disassembling the dispenser for washing, empty it of
all ice cream mixture. Proceed as follows:
7. 4. 1 DISASSEMBLY
1Remove the upper cover. (see figure 16)
If the cover is fitted with a safety lock, turn the key anti-
IMPORTANT
The product conservation temperature is factory set to
2°C.
ATTENTION
Appliance usage is restricted to persons having safety/
hygiene knowledge and practical experience with the
appliance.
1on the keyboard, select the WASHING operating mode
2if necessary wait for the mixture to liquefy
3place a tub under the tap and empty all the contents of the
upper tank and cylinder
4remove the cover.
If the cover is fitted with a safety lock, turn the key anti-
clockwise. (see figure 15)
5fill the upper tank with water and allow the dispenser to ope-
rate in WASHING mode for a few minutes. Then empty out
the whole dispenser.
6hold down key A to turn off the dispenser
7turn off the main switch
ATTENTION
Before disassembling any component, always unplug
the appliance from the mains.

19
clockwise and remove it. (see figure 15)
figure 15
figure 16
2If present, remove the upper basin mixer. (see figure 17)
figure 17
3Remove the mixing tube, both the upper part that the lower
part.
4Remove the mounting fork and then the float. (see figure
18)
figure 18
5Remove the mixing tube and dismantle it (see figure 19)
and (see figure 20).
figure 19
figure 20
6Remove the front panel. (see figure 21)
figure 21
7Unscrew both fastening knobs from the tap assembly. (see

Is-Cream
20
ENGLISH
figure 22)
figure 22
8Remove the tap assembly and disassemble it, following the
sequence specified. (see figure 23)
figure 23
9Remove the scraper. (see figure 24)
figure 24
10 Remove the coupling with seal. (see figure 25)
figure 25
11 Remove the drip tray from its seat. (see figure 26)
figure 26
7. 4. 2 WASHING
1Fill a basin with approximately one gallon of hot water (45-
60°C) and 1 oz of specific detergent equipped (stera sheen
green label); indeed, a solution that is too concentrated may
damage the parts to be washed, whereas one that is too diluted
may not clean properly. Do not use any abrasive detergents.
2In order to avoid damaging the dispenser, only use
detergents that are compatible with plastic components.
3Wash the evaporator cylinder, the upper tank and the
connecting pipe using the brush supplied with the unit.
4Rinse all washed parts under running water.
7. 4. 3 SANITIZING
Sanitising must be performed immediately prior to
IMPORTANT
If the power supply cable is damaged, it must be replaced
by the manufacturer or by its service centre, or in any
case by similar qualified professionals, in order to avoid
all risk.
ATTENTION
Before performing any cleaning, always disconnect the
dispenser from the electricity supply by unplugging it or
turning off the external wall switch.
IMPORTANT
In order to avoid damaging the dispenser, only use deter-
gents that are compatible with plastic components.
ATTENTION
When cleaning the dispenser, do not use large quantities
of water in the vicinity of electrical components; if you
do, this may cause electric shocks or damage the
dispenser.
