USER’S MANUAL

Please read before using this equipment.

OUTFITTER GEN3

20MP GAME CAMERA

CONTENTS

GETTING STARTED

Front View of Camera ......................................................... 3

Operation Interface ............................................................. 4

Bottom View of Camera ...................................................... 5

Back View of Camera.......................................................... 5

Mounting the Camera ......................................................... 5

KEY INFORMATION................................................................ 6

SD CARD INFORMATION ....................................................... 6

CAMERA OPERATIONS

Batteries............................................................................. 7

Camera Modes ................................................................... 7

AIM Mode ........................................................................... 7

Saving Images or Videos..................................................... 7

Settings Menu .................................................................... 7

ITEM SETTINGS

About.................................................................................. 8

Default................................................................................ 8

Language ........................................................................... 8

Time/Date........................................................................... 8

Temperature....................................................................... 8

Delay.................................................................................. 8

Format SD Card .................................................................. 8

Mode: Photo ....................................................................... 9

Mode: Video........................................................................ 9

Mode: Time Lapse .............................................................. 9

TECHNICAL SPECS .............................................................. 10

PARTS LIST ......................................................................... 10

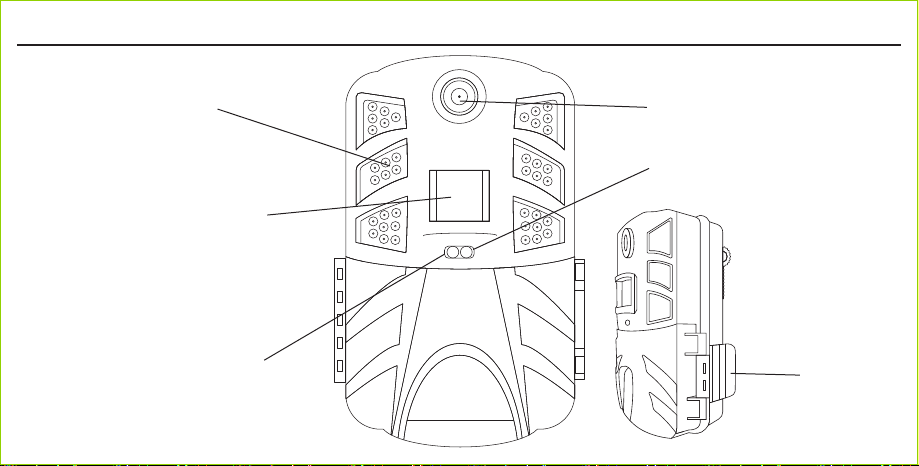

LED

PIR Motion Detector

(Remove protective ﬁlm)

Camera Lens

Indication

LED

Light Meter

Latch

Front View

GETTING STARTEDGETTING STARTED

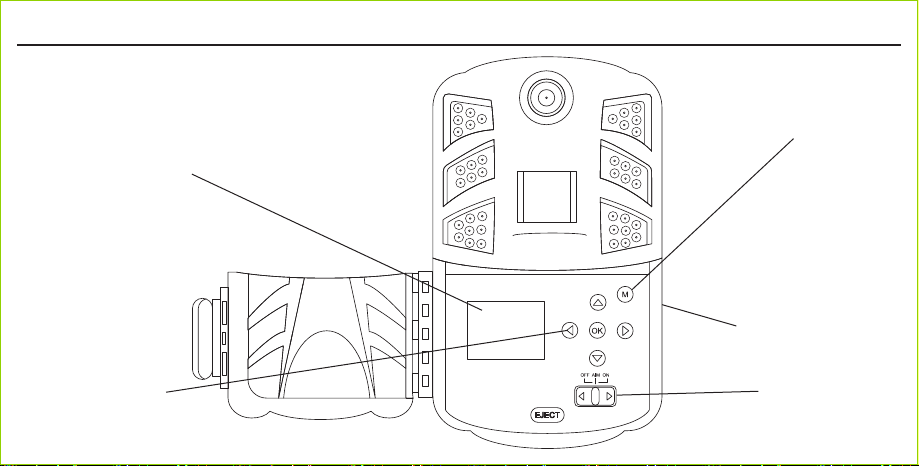

Operation Interface

Display Screen

(Remove protective ﬁlm)

Up/Down/

Right/Left/

GETTING STARTED

Power Switch

SD-Card Slot

Bottom View Back View

Battery Bay

Mounting-Bracket Screw Receptacle

(Standard 1/4"-20 – Tripod Mount)

DC 12V

Batteries 8XAA

MOUNTING THE CAMERA

When mounting the

camera to a tree, use the

strap provided.

Tips: Try not to mount

the camera facing the

rising or setting sun. If

mounting to a feeder or

in a dusty environment,

be sure to clean the

camera lens and the PIR

sensor regularly. Periodically

check the mounting of the

camera to make sure it

hasn’t come loose. Check

the batteries frequently to

ensure they are still providing

power to the camera. Cable-Lock Hole

Belt Hole

Sawtooth

Brackets

GETTING STARTED

External Power Cover

(Open-to-use DC power port)

KEY INFORMATION

: Navigate settings as described in the user’s manual.

M: Enter the setup menu in preview mode.

M: Exchange between main screen and setup.

AIM: Camera info and setup.

OK: Save settings.

WE RECOMMEND THE USE OF CABELA’S SD PRO MEMORY CARDS.

Cabela’s SD Pro Memory Cards are manufactured with high-quality performance parts for optimal photo and video storage in scouting cameras/recorders, digital

cameras, and more. These cards are fast and durable for extensive shooting in the most extreme outdoor conditions. Secure Digital High Capacity (SDHC) PRO Cards

work with Cabela’s game-trail cameras (SDHC refers to 4GB-32GB). Never erase your SD card from any device other than your Cabela’s game-trail camera. Any time

you erase a card or take a picture on a card, you are formatting it. If you erase your card in the computer, another digital camera, or any other device, you will format

your card to that device and your Cabela’s camera may no longer be able to recognize it and read it properly.

• INSERT THE SD CARD BEFORE TURNING ON CAMERA. This camera has no internal memory for saving images or videos.

• BE SURE WRITE-PROTECT IS UNLOCKED BEFORE INSERTING THE SD CARD IN THE CAMERA.

• DO NOT TAKE OUT THE SD CARD WHEN THE CAMERA POWER IS ON.

SD CARD (Included)

CAMERA MODES

1. OFF mode: To turn off the camera.

2. AIM mode: To program camera.

3. ON mode: When movement occurs in the monitoring region, the camera will take pictures or videos automatically according to the previous

programmed setting. After switching the camera to ON position, the motion-indication LED (red) will blink for about 10 seconds. This time interval

is for you to position the camera for automatic surveillance operation.

SAVING IMAGES OR VIDEOS

The camera uses a standard SD memory card to save images (in .JPEG format) and videos (in .avi format). SD and SDHC memory cards up to a

maximum 32GB capacity are supported.

BATTERIES

High-density and high-performance alkaline or lithium batteries are recommended. Cabela’s recommends using Energizer®Lithium AA batteries.

SETTINGS MENU

To view the camera settings menu, press (M) in the AIM mode.

Use or to select the sub-menu, use or to select the dfferent options, then press (OK) to save the setting and the option.

Press (M) to return.

CAMERA OPERATIONS

AIM MODE

Settings Menu: To reach the settings menu, turn camera on to AIM mode. Press the menu button (M). To return to main screen, simply press the

menu button (M) again. Scroll up or down to desired setting and select (OK). Use or to change selection and (OK) when ﬁnished.

English, French, or Spanish can be selected as camera language.Language

Time can be set as 12 or 24 hour. You can change the time and date when necessary, e.g., after every battery change. The time

format is hour and minute.

This interval means how long the PIR will be disabled after each triggering in the ON mode. During this time, the PIR will not react

to motion. The minimum interval is 3 seconds and the maximum is 60 minutes.

ITEM SETTINGS

Returns to default settings. Default settings are as follows:

English, 12H, F, 3s Delay, Photo, TLDelay 30m, 3MP, 1 Pict, Auto, Flash Long

Default

About

Time/Date

Temperature Temperature can be selected as Fahrenheit or Celsius.

Delay

Format

SD Card:

Firmware and Update are toggle menu choices available. Press OK on Firmware when highlighted and it will show the ﬁrmware/

software version number. CAB20v03 is the latest update. Press OK when Update is shown and the camera will read the software

update ﬁles placed on the SD card if the Firmware version number needs to be updated to a more current version. These ﬁles, along

with instructions for updating, are available at basspro.com/cabelas.com.

If you choose format SD card, the system will delete all images and/or videos stored on the SD card. Make sure that you have a

backup of important data. (Highly recommended to format with new SD cards.)

Setting Items Description

Mode There are 3 modes to choose from: Photo, Video, and Time Lapse

– Quality: 3MP or 20MP may be selected.

– Multi: Number of photos per PIR capture. Can select 1-6 images.

– Detect: Sensor level can be set at auto (which uses the temperature sensor to adjust PIR sensitivity automatically), low, medium, or high. The higher

degree indicates that the camera is more easily triggered by motion. It is recommended to use lower sensitivity for environments with lots of

interference like wind, tall grass, or intense shadows.

– Flash: Fast or long can be selected. Fast is for fast motion and captures with less blur and shorter ﬂash distance. Long is for long-distance ﬂash with

possibly more blur.

– Quality: HD or VGA (HD is 1280 x 720p video and VGA is 640 x 480p video).

– Video Length: Select between 10, 20, 30, or 60 seconds.

– Detect: Sensor level can be set at auto (which uses the temperature sensor to adjust PIR sensitivity automatically), low, medium, or high. The higher

degree indicates that the camera is more easily triggered by motion. It is recommended to use lower sensitivity for environments with lots of

interference like wind, tall grass, or intense shadows.

– Flash: Fast or long can be selected. Fast is for fast motion and captures with less blur and shorter ﬂash distance. Long is for long-distance ﬂash with

possibly more blur.

– Time-Lapse Delay: Can select 5, 10, 15, or 30 minutes.

– Detect: Sensor level can be set at auto (which uses the temperature sensor to adjust PIR sensitivity automatically), low, medium, or high. The higher

degree indicates that the camera is more easily triggered by motion. It is recommended to use lower sensitivity for environments with lots of

interference like wind, tall grass, or intense shadows.

– Flash: Fast or long can be selected. Fast is for fast motion and captures with less blur and shorter ﬂash distance. Long is for long-distance ﬂash with

possibly more blur.

ITEM SETTINGS


Setting Items Description

Video

Time

Lapse

Attachmentinterface1/4"-20brass-insertbottomwith

deadstop

Powersource8AA12V

DCIN12VDCIN

Cable-lockcompatibleYes,closeddualslotabovedual

strapslot

Weight353grams(withoutbatteries)

Dimensions155mmx105mmx76mm

Imagesaredate-andtime-stampedforeaseofreference

Resolution 20MP

Trigger speed photo .7 second

Trigger speed video 1.0 second

IR illumination (40) 940 LEDs

IR-ﬂash distance 75'

Video resolution 720p HD up to 30 fps

Detection distance Up to 70'

Recovery rate 3 seconds

Time-lapse mode Yes

Multishot mode Up to 6 per trigger

Battery life Up to 1 year, depending on temperature

and number of pictures

LCDscreenTextsetupLCD

Displayscreen1.5"textscreen

TECHNICAL SPECIFICATIONS

Digital Camera

6' Nylon Strap with Buckle

16GB SD Card

8 AA Alkaline Batteries

User’s Manual

PARTS LIST

MANUEL DE L’UTILISATEUR

Veuillez lire avant d’utiliser l’équipement

CAMÉRA DE CHASSE 20 MPX

OUTFITTER GEN3

CONTENU

POUR COMMENCER

Vue de face de la caméra ................................................. 13

Interface de fonctionnement ............................................. 14

Vue du dessous de la caméra ........................................... 15

Vue arrière de la caméra................................................... 15

Montage de la caméra ...................................................... 15

INFORMATION CLÉ .............................................................. 16

INFORMATION SUR LA CARTE SD....................................... 16

FONCTIONNEMENT DE LA CAMÉRA

Piles ................................................................................. 17

Modes de la caméra ......................................................... 17

Mode AIM/Conﬁguration ................................................... 17

Enregistrement des images ou vidéos............................... 17

Menu des réglages ........................................................... 17

RÉGLAGES D’ÉLÉMENT

Au sujet de ....................................................................... 18

Par défaut ........................................................................ 18

Langage .......................................................................... 18

Heure/Date ...................................................................... 18

Température .................................................................... 18

Délai ................................................................................ 18

Formater la carte SD ........................................................ 18

Mode Photo ...................................................................... 19

Mode vidéo....................................................................... 19

Intervalle régulier ............................................................. 19

SPÉCIFICATIONS TECHNIQUES............................................ 20

NOMENCLATURE .................................................................20

DEL

Détecteur de mouvement IRP

(Retirez la pellicule de protection)

Objectif de caméra

DEL Indication

Luxmètre

Verrou

Vue de face

POUR COMMENCER

Interface de fonctionnement

Écran d’afﬁchage

(Retirez la pellicule de protection

HAUT/BAS/

DROITE/GAUCHE

POUR COMMENCER

Interrupteur

Fente de carte SD

Vue du dessous Vue arrière

Compartiment à piles

Réceptacle de vis du support de ﬁxation

(normale 6,35 mm x 20 ﬁlets par 2,54 cm – montage trépied

DC 12V

Batteries 8XAA

MONTAGE DE LA CAMÉRA

Lorsque vous montez la caméra

à un arbre, utilisez la sangle

fournie. Conseils : essayez de

ne pas monter la caméra

orientée vers le soleil levant ou

le soleil couchant. Si vous

montez la caméra à une

mangeoire ou dans un endroit

poussiéreux, assurez-vous de

nettoyer régulièrement le

détecteur IRP. Vériﬁez de temps

en temps le montage de la

caméra pour être sûr qu’elle est

toujours bien attachée. Vériﬁez

fréquemment les piles pour être

sûr qu’elles fournissent assez

de puissance à la caméra.

Trou

pour

ceinture

Supports

en dents

de scie

Trou de verrou câblé

Couvre-alimentation externe

(ouvrir pour utiliser le port

d’alimentation CC)

POUR COMMENCER

Permet de naviguer les réglages comme décrit dans le manuel de l’utilisateur

M : Entre le menu de conﬁguration en mode de prévisualisation

AIM : Info et conﬁguration de la caméra

OK : Sauvegarde les réglages

M : Change entre écran principal et conﬁguration

NOUS RECOMMANDONS D’UTILISER LES CARTES MÉMOIRE SD PRO DE CABELA’S

Les cartes mémoire SD Pro sont fabriquées avec des pièces à performance haute qualité pour le stockage optimum des photos et vidéos des caméras/enregistreurs

de reconnaissance, caméras numériques, et plus. Les cartes sont rapides et durables pour prises de vue exhautives dans des conditions extérieures des plus

extrêmes. Les cartes numériques sécurisées haute capacité (SDHC 4 Go-32 Go) PRO marchent avec les caméras pour sentiers de chasse de Cabela’s. N’effacez

jamais votre carte SD d’un appareil quelconque autre que de votre caméra de chasse de Cabela’s. À chaque fois que vous effacerez une carte ou prendrez une photo

sur une carte vous la formaterez. Si vous l’effacez dans votre ordinateur, dans une autre caméra numérique ou tout autre appareil, vous formaterez votre carte à cet

appareil et il est possible que votre caméra Cabela’s ne puisse plus la reconnaitre et la lire correctement.

• INSÉREZ LES CARTES SD AVANT D’ALLUMER LA CAMÉRA. Cette caméra n’a aucune mémoire interne pour sauvegarder les images et vidéos.

• ASSUREZ-VOUS QUE LA PROTECTION EN ÉCRITURE SOIT DÉVERROUILLÉE AVANT D’INSÉRER LA CARTE DANS LA CAMÉRA

• NE RETIREZ PAS LA CARTE SD LORSQUE LA CAMÉRA EST EN MARCHE.

INFORMATION CLÉ

Cartes SD (comprises)

MODES DE LA CAMÉRA

1. Mode Arrêt (OFF) : pour éteindre la caméra

2. Mode AIM : pour programmer la caméra

3. Mode Marche (ON) : lorsqu’un mouvement aura lieu dans la zone de surveillance, la caméra prendra automatiquement des photos ou des vidéos

selon les réglages programmés préalablement. Après avoir allumé (ON) la caméra, la DEL (rouge) qui signale mouvement clignotera pendant

environ 10 secondes. Cet intervalle de temps vous permet de positionner la caméra pour une opération de surveillance automatique

ENREGISTREMENT DES IMAGES OU VIDÉOS

La caméra utilise une carte mémoire SD normale pour sauvegarder les images (en format JPEG) et les vidéos (en format .avi). Les cartes mémoire SD

et SDHC supportent une capacité maximale de jusqu’à 32 Go.

PILES

Les piles alcalines ou Lithium haute densité haute densité sont recommandées. Cabela’s recommande d’utiliser des piles Lithium AA Energizer.

MENU DES RÉGLAGES

Pour afﬁcher le menu des réglages de la caméra, appuyez sur (M) en mode AIM

Utilisez la ﬂèche (vers le haut) ou (vers le bas) pour sélectionner le sous-menu. Utilisez la ﬂèche (vers la droite) ou (vers la gauche) pour

sélectionner les différentes options, puis appuyez sur (OK) pour enregistrer le réglage et l’option.

AIM MODE

Menu de réglages : Pour parvenir au menu des réglages, mettez la caméra en mode AIM. Appuyez sur la touche (M). Pour retourner à l’écran

principal, appuyez de nouveau sur la touche (M). Déﬁlez vers le haut ou vers le bas jusqu’au réglage désiré et sélectionnez (OK). La ﬂèche

ascendante ou descendante sert à changer la sélection et (OK) une fois qu’on a terminé.

FONCTIONNEMENT DE LA CAMÉRA

On peut choisir la température en degrés Fahrenheit ou Celsius.

On peut choisir anglais, français, ou espagnol comme langage pour la caméraLangage

On peut utiliser le réglage 12 ou 24 heures. Vous pouvez changer l’heure et la date lorsque nécessaire, e.g. après chaque changement de pile. Le

format est heure et minute.

Cet intervalle indique la période pendant laquelle l’IRP sera désactivé après chaque déclenchement dans le mode Marche (ON). Pendant cette période,

l’IRP ne réagira pas au mouvement. L’intervalle minimum est de 30 mn.

Renvoie aux réglages par défaut qui sont comme suit :

anglais, 12H, Fahrenheit, Délai de 3 sec, Photo, Délai Intervalle régulier, 30 mn, 3M px, 1 image, Auto, Long Flash.

Par défaut

Au sujet de

Heure/Date

Température

Délai

Formater la

carte SD :

On peut passer de l’un à l’autre des deux choix disponibles : Firmware et Mise à Jour. Appuyez sur (OK) lorsque Firmware est sélectionné et le

numéro de la version ﬁrmware/logiciel courante sera afﬁché; CAB20v03 est la plus récente mise à jour. Appuyez sur (OK) lorsque Mise à jour est

indiquée et la caméra effectuera la lecture des ﬁchiers de mise à jour du logiciel placés sur la carte SD si selon le numéro de version, il est nécessaire

d’actualiser une version courante du Firmware. Ces ﬁchiers seront disponibles sur le site Internet de Cabela’s ou de Bass pro ainsi que les instructions

pour effectuer la mise à jour.

Si vous choisissez formater la carte SD, le système supprimera toutes les images et/ou vidéos enregistrées sur la carte SD. Assurez-vous d’avoir une

sauvegarde de toutes les données importantes. (Il est fortement recommandé de formater des cartes SD neuves.)

Éléments à régler Description

RÉGLAGES D’ÉLÉMENT

Mode There are three modes to choose from: Photo, Video, and Time Lapse

– Taille de l’image : on peut choisir la taille 5 Mpx, 16 Mpx, ou 30 Mpx.

– Le nombre de prises : nombre de photos par capture IRP. On peut choisir de 1 à 6 images.

_ Détection : On peut régler le niveau du détecteur sur Auto (qui utilise le détecteur de température pour ajuster automatiquement la sensibilité de l’IRP), bas,

moyen, ou élevé. Le degré le plus élevé indique que la caméra peut être plus facilement déclenchée par le mouvement. Il est recommandé d’utiliser une

sensibilité plus faible dans les environnements avec beaucoup d’interférences telles que le vent, les grandes herbes, ou les ombres intenses.

– Flash : On peut choisir rapide ou long. Rapide (Fast) est pour un mouvement rapide et des captures moins ﬂoues à une distance de ﬂash plus courte. Long est

pour une distance de ﬂash longue mais peut être plus ﬂoue.

– Qualité : HD ou VGA (HD est une vidéo 1280 x 720 px et VGA est une vidéo 640 x 480 px)

– Durée de la vidéo : on peut choisir 10, 20, 30, ou 60 secondes.

– Détection : On peut régler le niveau du détecteur sur Auto (qui utilise le détecteur de température pour ajuster automatiquement la sensibilité de l’IRP), bas,

moyen, ou élevé. Le degré le plus élevé indique que la caméra peut être plus facilement déclenchée par le mouvement. Il est recommandé d’utiliser une

sensibilité plus faible dans les environnements avec beaucoup d’interférences telles que le vent, les grandes herbes, ou les ombres intenses.

– Flash : On peut choisir rapide ou long. Rapide (Fast) est pour un mouvement rapide et des captures moins ﬂoues à une distance de ﬂash plus courte. Long est

pour une distance de ﬂash longue mais peut être plus ﬂoue.

– On peut choisir 5, 10, 15, ou 30 minutes.

– Détection : On peut régler le niveau du détecteur sur Auto (qui utilise le détecteur de température pour ajuster automatiquement la sensibilité de l’IRP), bas, moyen,

ou élevé. Le degré le plus élevé indique que la caméra peut être plus facilement déclenchée par le mouvement. Il est recommandé d’utiliser une sensibilité plus

faible dans les environnements avec beaucoup d’interférences telles que le vent, les grandes herbes, ou les ombres intenses.

– Flash : On peut choisir rapide ou long. Rapide (Fast) est pour un mouvement rapide et des captures moins ﬂoues à une distance de ﬂash plus courte. Long est pour

une distance de ﬂash longue mais peut être plus ﬂoue.


Éléments à régler Description

Vidéo

Délai

d’intervalle

régulier
