CAME BY1500/BK User manual

Piastra di adattamento da BY1500 a BK
Adapter plate from BY1500 to BK
Plaque d’adaptation da BY1500 a BK
Adapterplatte von BY1500 zu BK
Placa adaptadora da BY1500 a BK
BY1500 / BK
ACCESSORI| ACCESSORIES | ACCESSOIRES| ZÜBEHOR | ACCESORIOS Documentazione
Tecnica
S22
rev. 1.0
©CAME 11/99
119RS22
(A)
(B)
(C)
ITALIANO
1) Tagliare le viti (A) a
filo della piastra di fis-
saggio (B);
2)Staccarelapiastradi
fissaggio dalla piazzo-
la in cemento (C);
FRANÇAIS
1) Couper les vis (A) à
ras de la plaque de
fixation (B);
2) Enlever la plaque de
fixation de l’espace en
ciment (C);
DEUTSCH
1) Schneiden Sie die
Schrauben (A) auf
gleicher Höhe mit der
Befestigungsplatte (B)
ab.
2) Lösen Sie die
Befestigungsplatte mit
ein paar Hammer-
schlägen von der
Zementunterlage (C).
ENGLISH
1) Cut the screws (A)
flush with the edges of
the securing plate (B);
2) Remove the securing
plate from the cement
pad (C);
ESPAÑOL
1)Cortelostornillos(A)
al ras de la placa de
sujeción (B);
2) Separe la placa de
sujeción de la
plataforma de cemento
(C);

CAME S.P.A. ITALIA
VIA MARTIRI DELLA LIBERTÀ, 15
31030 DOSSON DI CASIER
TREVISO
CAME SUD S.R.L. ITALIA
VIA FERRANTE IMPARATO, 198
CM2 LOTTO A/7
80146 NAPOLI
CAME FRANCE S.A. FRANCE
7 RUE DES HARAS
92737 NANTERRE CEDEX
PARIS
CAME AUTOMATISMOS S.A. ESPAÑA
C/JUAN DE MARIANA, 17
28045 MADRID
CAME GMBH DEUTSCHLAND
BERGSTRASSE, 17/1
70825 KORNTAL
STUTTGART
CAME GMBH DEUTSCHLAND
AKAZIENSTRASSE,9
16356 SEEFELD
BERLIN
internet
www.came.it
e-mail
[email protected]
N° 12 100 8953
NUMERO VERD
800-295830
ASSISTENZA TECNICA
(E)(F)
(G)
175
130
325
170
65
32,5
32,5
(F)
(D)
ITALIANO

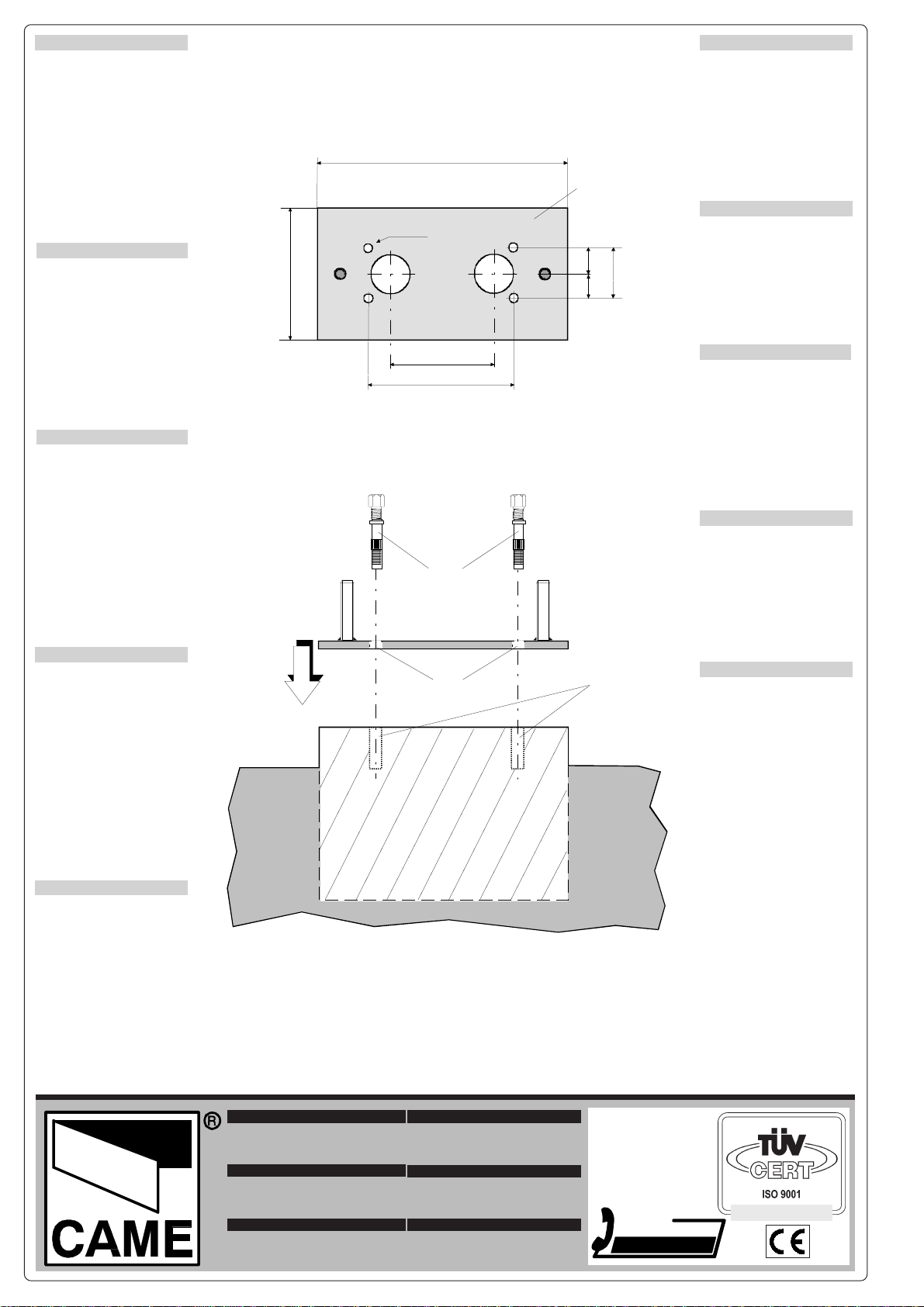

3)Appoggiarelapiastra
diadattamento(D)sulla
piazzola in cemento e
praticarvi quattro fori
ø10 (E) in corrispon-
denza dei rispettivi fori
(F)sullapiastra,prestan-
do attenzione a non fo-
rareitubiflessibiliconi
cavidicollegamento;
FRANÇAIS
3) Poser la plaque
d’adaptation (D) sur
l’espace en ciment et y
percerquatretrousø10
(E) en corres
pondance des trous
respectifs (F) sur la
plaque, en veillant à ne
pas percer les gaines
flexibles contenant les
câblesdebranchement;
DEUTSCH
3) Legen Sie die
Adapterplatte (D) auf die
Zementunterlage und
bohren Sie in
Übereinstimmung mit
den Löchern (F) in der
PlattevierLöcherø10(E)
indenZement.
Vorsicht! Beim Bohren
nichtdieKabelführungen
mit den Anschlußkabeln
beschädigen!
ENGLISH
3)Placetheadapterplate
(D) on the cement pad
and drill four ø10 holes
(E) in correspondence
with the four holes (F) in
theplate;makingsurenot
to drill into the flexible
sheats with the
connectioncables;
ESPAÑOL
3) Apoye la placa
adaptadora(D)sobrela
plataforma de cemento
y hágale cuatro
agujeros ø10 (E) en
correspondenciadelos
agujeros respectivos
(F) en la placa, procu-
rando no perforar los
tubos flexibles con los
cablesdeconexión;
ITALIANO
4) Fissare la piastra di
adattamento tramite i
quattro fori (F) con
quattrotasselli(-G-non
forniti).
ENGLISH
4) Secure the adapter
plate by putting 4 inserts
(G not included) through
the four holes (F).
FRANÇAIS
4) Fixer la plaque
d’adaptation en
passant quatre
chevilles (G non
fournies) dans les
quatre trous (F).
DEUTSCH
4) Befestigen Sie die
Adapterplatte. Stecken
Sie dazu vier Dübel (G
nicht beiliegend) durch
die vier Löcher (F).
ESPAÑOL
4) Fije la placa
adaptadora en los
cuatroagujeros(F) con
cuatro tornillos de
expansión (G no
incluidos).
