Grazie per aver scelto questo prodotto.
Siamo orgogliosi di offrirti un prodotto ideale
per te e la miglior gamma completa di
elettrodomestici per la vita di tutti i giorni.
La lettura completa di questo libretto
permetterà un utilizzo corretto e sicuro
dell’apparecchiatura e darà anche utili
consigli sulla manutenzione più efficiente.
Mettere in funzione la lavatrice solo
dopo aver letto attentamente le istruzioni. Si
consiglia di tenere sempre il manuale a
portata di mano e di conservarlo con cura
per eventuali futuri proprietari.
Ogni prodotto è identificato da un codice
univoco di 16 caratteri, definito anche
“numero di serie”, che si trova nell’adesivo
applicato sull’elettrodomestico (zona oblò) o
nella busta documenti posta all’interno del
prodotto. Questo codice è una sorta di carta
d’identità specifica per il prodotto che
servirà per registrare il prodotto e se fosse
necessario contattare il Centro Assistenza
Tecnica.
Questo elettrodomestico è marcato
conformemente alla Direttiva Europea
2012/19/UE sui Rifiuti da
Apparecchiature Elettriche ed
Elettroniche (RAEE).
I RAEE contengono sia sostanze inquinanti
(che possono avere un impatto negativo
sull’ambiente) sia materie prime (che possono
essere riutilizzate). E’ perciò necessario
sottoporre i RAEE ad apposite operazioni di
trattamento, per rimuovere e smaltire in modo
sicuro le sostanze inquinanti ed estrarre e
riciclare le materie prime. Ogni cittadino può
giocare un ruolo decisivo nell’assicurare che i
RAEE non diventino un problema ambientale;
basta seguire qualche semplice regola:

i RAEE non vanno mai buttati nella
spazzatura indifferenziata;

i RAEE devono essere consegnati ai Centri di
Raccolta (chiamati anche isole ecologiche,
riciclerie, piattaforme ecologiche …) allestiti dai
Comuni o dalle Società di igiene urbana; in
molte località viene anche effettuato il servizio
di ritiro a domicilio dei RAEE ingombranti.
In molte nazioni, quando si acquista una nuova
apparecchiatura, si può consegnare il RAEE al
negoziante, che è tenuto a ritirarlo gratuitamente
(ritiro "uno contro uno") a patto che il nuovo
apparecchio sia dello stesso tipo e svolga
le
stesse funzioni di quello reso.
1.
NORME GENERALI DI SICUREZZA
2.
INSTALLAZIONE
3.
CASSETTO DETERSIVO
4.
CONSIGLI PRATICI
5.
PULIZIA E MANUTENZIONE ORDINARIA
6.
APERTURA D'EMERGENZA OBLO'
7.
CONTROLLO REMOTO (Wi-Fi)
8.
GUIDA RAPIDA ALL'USO
9.
COMANDI E PROGRAMMI
10.
RISOLUZIONE PROBLEMI E GARANZIA
Indice
Indicazioni ambientali

3
IT
1. NORME GENERALI DI
SICUREZZA
 Questo apparecchio è destinato
ad uso in ambienti domestici e
simili come per esempio:
−aree di ristoro di negozi, uffici
o altri ambienti di lavoro;
−negli agriturismo;
−dai clienti di hotel, motel o
altre aree residenziali simili;
−nei bed & breakfast.
Un utilizzo diverso da quello tipico
dell’ambiente domestico, come
l’uso professionale da parte di
esperti o di persone addestrate, è
escluso anche dagli ambienti
sopra descritti. Un utilizzo non
coerente con quello riportato, può
ridurre la vita del prodotto e può
invalidare la garanzia del
costruttore. Qualsiasi danno
all’apparecchio o ad altro, derivante da
un utilizzo diverso da quello domestico
(anche quando l’apparecchio è
installato in un ambiente domestico)
non sarà ammesso dal costruttore
in sede legale.
 Questo apparecchio può essere
utilizzato da bambini di 8 anni e
oltre e da persone con capacità
fisiche, sensoriali o mentali ridotte
o con mancanza di esperienza e
di conoscenza a patto che siano
supervisionate o che siano date
loro istruzioni in merito all’utilizzo
sicuro dell’apparecchio e che
capiscano i pericoli del suo utilizzo.
Evitare che i bambini giochino
con la lavatrice o che si occupino
della sua pulizia e manutenzione
senza supervisione.
I bambini dovrebbero essere
supervisionati per assicurarsi che
non giochino con l'apparecchio.
I bambini di età inferiore a 3 anni
devono essere tenuti lontano
dalla macchina, a meno che non
vengano continuamente sorvegliati.
 Se il cavo di alimentazione è
danneggiato, esso deve essere
sostituito da un cavo o da un
assemblaggio speciale, disponibile
presso il costruttore o il suo
servizio assistenza tecnica.
 Utilizzare unicamente il tubo di carico
fornito con l'apparecchio per il
collegamento alla rete idrica. I vecchi
tubi non devono essere riutilizzati.
 La pressione idrica deve essere
compresa tra un minimo di 0,05
MPa ed un massimo di 0,8 Mpa.
Assicurarsi che nessun tappeto
ostruisca la base della lavatrice
né i condotti di ventilazione.
 Dopo l’installazione, l’apparecchio
deve essere posizionato in modo
che la spina sia raggiungibile.
La massima capacità di carico
di biancheria asciutta differisce
a seconda del modello (fare
riferimento al cruscotto).

4
Per ulteriori informazioni sul
prodotto o per consultare la
scheda tecnica fare riferimento
al sito internet del produttore.
I dati elettrici (tensione di
alimentazione e potenza
assorbita) sono riportati nella
targhetta dati apposta sul
prodotto.
Assicurarsi che l'impianto
elettrico sia provvisto di messa
a terra, che la presa di corrente
sia conforme alle normative
nazionali e che la spina e la
presa di alimentazione
corrispondano.
L'uso di adattatori, prese
multiple e/o prolunghe è
fortemente sconsigliato.
Prima di qualsiasi intervento di
pulizia e manutenzione della
lavatrice, togliere la spina e
chiudere il rubinetto dell’acqua.

Non tirare il cavo di
alimentazione o l’apparecchio
stesso per staccare la spina
dalla presa di corrente.
 Prima di aprire l’oblò, assicurarsi
che non ci sia acqua nel cestello.
Non lasciare la lavatrice
esposta a pioggia, sole o ad
altri agenti atmosferici.
In caso di trasloco, non sollevare
la lavatrice dalle manopole né
dal cassetto del detersivo;
durante il trasporto, non
appoggiare mai l’oblò al carrello.
Si consiglia di sollevare la
lavatrice in due persone.
In ogni caso di guasto e/o di
malfunzionamento, si consiglia di
spegnere la lavatrice, chiudere
il rubinetto dell’acqua e non
manomettere l’apparecchio.
Contattare immediatamente il
Centro Assistenza Tecnica,
richiedendo solo ricambi originali.
Il mancato rispetto di quanto
sopra, può compromettere la
sicurezza dell’apparecchio.
ATTENZIONE:
durante il lavaggio, l’acqua
può raggiungere temperature
molto elevate.
Collegamento elettrico e
prescrizioni di sicurezza

5
IT
2. INSTALLAZIONE

Svitare le 2 o 4viti (A) sul lato
posteriore e rimuovere i 2o
4
distanziali ( B ) come in figura 1 .

Richiudere i 2o 4
fori utilizzando
i tappi contenuti nella busta
istruzioni.

Se la lavatrice è da incasso
,
svitare le 3 o 4 viti ( A )
e rimuovere
i 3 o 4 distanziali ( B ).

In alcuni modelli,
1 o più
distanziali cadranno all’interno
della macchina: inclinare avanti
la lavatrice per rimuoverli.
Richiudere i fori utilizzando i
tappi contenuti nella busta.

Applicare il foglio polionda sul
fondo come mostrato in figura
2
(a seconda del modello,
considerare la versione A, B o C ).
In alcuni modelli tale operazione
non sarà necessaria, in quanto
il foglio polionda risulterà
già posizionato sul fondo
dell'apparecchio.
ATTENZIONE:
non lasciare gli elementi
dell’imballaggio a portata dei
bambini.

6

Allacciare il tubo dell’acqua al rubinetto
(fig. 3)
utilizzando solamente il tubo
fornito con l'apparecchio (i vecchi tubi non
devono essere riutilizzati).

IN ALCUNI MODELLI
, potrebbero essere
presenti una o più delle seguenti
caratteristiche:

HOT&COLD (fig. 4)
: predisposizione al
collegamento alla rete idrica con acqua
calda e fredda per un maggiore risparmio
energetico.
Collegare il tubo grigio al rubinetto
dell’acqua fredda
e quello rosso al
rubinetto dell’acqua calda. La macchina può
essere comunque collegata anche solo
all’acqua fredda: in tal caso, l’inizio di alcuni
programmi sarà ritardato di alcuni minuti.

AQUASTOP (fig. 5)
: dispositivo posizionato
sul tubo di carico che blocca l’afflusso
dell’acqua se il tubo si deteriora; in tal caso,
apparirà una tacca rossa nella finestrella “ A
”
e sarà necessario sostituire il tubo. Per
svitare la ghiera, premere il dispositivo di
antisvitamento “ B ”.

AQUAPROTECT -
TUBO DI CARICO
CON PROTEZIONE (fig. 6)
: in caso di
perdita d’acqua dal tubo primario interno
“A
”, la guaina di contenimento trasparente
“B
” conterrà l’acqua, permettendo di
terminare il lavaggio. Finito il ciclo,
sostituire il
tubo di carico contattando il
Centro Assistenza Tecnica.
Collegamento idraulico

7
IT

Accostare la lavatrice al muro, facendo
attenzione che il tubo non abbia curve o
strozzature e allacciare il tubo di scarico a
bordo della vasca o, preferibilmente, ad
uno scarico fisso di altezza minima 50 cm
e di diam
etro superiore al tubo della
lavatrice (fig. 7).

Livellare la macchina agendo sui piedini
come in figura 8:
a
.girare in senso orario il dado per
sbloccare la vite;
b
.ruotare il piedino e farlo salire o
scendere finché non aderisce al suolo;
c
.bloccare infine il piedino, riavvitando il dado,
fino a farlo aderire al fondo della lavatrice.

Inserire la spina.
*
ACCESSORIO VENDUTO SEPARATAMENTE
ATTENZIONE:
nel caso si renda necessario sostituire il
cavo di alimentazione, si consiglia di
chiamare il Centro Assistenza Tecnica.
Malfunzionamenti o danni dovuti a
installazione errata non sono coperti
dalla garanzia del produttore.
Posizionamento

8
3. CASSETTO DETERSIVO
Il cassetto detersivo è suddiviso in 3
vaschette come mostrato in figura 9:
vaschetta “1”: per il detersivo del
prelavaggio;
vaschetta “ ”: per additivi speciali,
ammorbidenti, profumi inamidanti, ecc;
vaschetta “2”: per il detersivo di lavaggio.
IN ALCUNI MODELLI è presente anche la
bacinella per il detersivo liquido (fig. 10).
Per utilizzarla, introdurla nella vaschetta
“2”. In questo modo, il detersivo liquido
andrà nel cesto solo nel momento
opportuno. Questa bacinella è utile anche
se si desidera candeggiare, scegliendo il
programma “Risciacqui”.
IN ALCUNI MODELLI è presente un
sistema di dosaggio automatico del
detersivo liquido e dell'ammorbidente.
In tal caso, per i dettagli fare riferimento
alla sezione specifica nel capitolo
COMANDI E PROGRAMMI.
ATTENZIONE:
alcuni detersivi non sono stati
concepiti per essere int
rodotti nel
cassetto per i detersivi, ma sono
forniti di apposito contenitore da porre
direttamente nel cestello.
ATTENZIONE:
mettere solo prodotti liquidi; la
lavatrice è predisposta al prelievo
automatico degli additivi in ogni ciclo
durante l’ultimo risciacquo.

9
IT
4. CONSIGLI PRATICI
Durante la selezione del bucato,
assicurarsi:
- di avere eliminato dalla biancheria oggetti
metallici, come fermagli, spille, monete;
- di aver abbottonato federe, chiuso le
cerniere lampo, annodato cinghie sciolte e
lunghi nastri di vestaglie;
- di aver tolto dalle tendine anche i rulli di
scorrimento;
- di aver osservato attentamente le indicazioni
dei tessuti sulle etichette;
- di aver rimosso eventuali macchie persistenti
con un apposito detersivo.
In caso si debbano lavare tappeti,
copriletto o altri indumenti pesanti, si
consiglia di evitare la centrifuga.
 In caso si debba lavare biancheria di lana,
assicurarsi che sia idonea al lavaggio in
lavatrice, controllando l'etichetta dei tessuti.
Si consiglia di lasciare lo sportello
dell'apparecchio socchiuso tra un ciclo e
l'altro, per prevenire l'eventuale formazione di
cattivi odori all'interno della macchina.
Brevi suggerimenti per un utilizzo del
proprio elettrodomestico nel rispetto
dell’ambiente e con il massimo risparmio.
Caricare la macchina fino alla massima
capacità indicata nella tabella programmi
per i rispettivi programmi contribuirà al
RISPARMIO di energia e acqua.
Il rumore e l’umidità residua nella
biancheria sono influenzati dalla velocità
di centrifuga: più alta è la velocità nella
fase di centrifuga, maggiore è il rumore e
minore è l’umidità residua nella biancheria.
I programmi più efficienti in termini di
consumo combinato di acqua e energia
sono generalmente quelli che operano ad
una temperatura più bassa e con una
maggior durata.
Caricare al massimo la propria
lavabiancheria
Per eliminare eventuali sprechi di
energia, acqua o detersivo si raccomanda
di utilizzare la massima capacità di carico
della propria lavabiancheria. È possibile
infatti risparmiare fino al 50% di energia
con un carico pieno effettuato con un
unico lavaggio rispetto a due lavaggi a
mezzo carico.
Quando serve veramente il prelavaggio?
Solamente per carichi particolarmente
sporchi! Si risparmia dal 5 al 15% di
energia evitando di selezionare l’opzione
prelavaggio per biancheria normalmente
sporca.
E' necessario lavare ad alte temperature?
L’utilizzo di smacchiatori prima del
lavaggio in lavabiancheria riduce la
necessità di lavare ad alte temperature.
È possibile risparmiare energia utilizzando
un programma di lavaggio a bassa
temperatura.
Prima di utilizzare un programma di
asciugatura (LAVASCIUGA)
Selezionare un alto numero di giri prima
di un programma di asciugatura per
ridurre l’umidità residua nella biancheria.
Si ottengono così notevoli RISPARMI di
energia e acqua.
Di seguito, viene riportata una breve guida
con consigli e raccomandazioni sull’uso del
detersivo
.
Utilizzate soltanto detersivi adatti per
l’impiego in lavatrice.
Scegliere il detersivo in base al tipo di
tessuto (cotone, delicato, sintetico, lana,
seta, ecc…) al colore, al tipo e grado di
sporco e alla temperatura di lavaggio
impostata.
Dosaggio del detersivo
Consigli utili per risparmiare
Indicazioni sul carico

10
Per utilizzare la quantità appropriata di
detersivo, ammorbidente o eventuali altri
additivi, ad ogni lavaggio attenersi
scrupolosamente alle indicazioni fornite
dal produttore: un uso e un dosaggio
corretto permettono di evitare sprechi
e di ridurre l'impatto sull'ambiente.
Un utilizzo eccessivo di detersivo
produrrà schiuma che non consentirà un
corretto svolgimento del ciclo e potrebbe
pregiudicare la qualità del lavaggio e del
risciacquo.
L’utilizzo di detersivi ecologici senza fosfati
può produrre i seguenti effetti:
- acqua di scarico dei risciacqui più
torbida: è un effetto legato alla presenza
di zeoliti in sospensione che non ha effetti
negativi sull’efficacia del risciacquo.
- presenza di polvere bianca (zeoliti) sul
bucato al termine del lavaggio: è un
effetto normale, la polvere non si ingloba
nei tessuti e non ne altererà il loro colore.
Per rimuoverla, effettuare un ciclo di
risciacqui. Provare ad utilizzare meno
detersivo per i futuri lavaggi.
- presenza di schiuma nell’acqua
dell’ultimo risciacquo: non è
necessariamente indice di un cattivo
risciacquo. Provare ad utilizzare meno
detersivo per i futuri lavaggi.
- vistosa formazione di schiuma: è
spesso dovuta ai tensioattivi anionici
presenti nella formulazione dei detersivi
che difficilmente sono allontanabili dalla
biancheria stessa.
In questi casi, non è necessario eseguire
più cicli di risciacquo per eliminare questi
effetti: non si otterrà alcun beneficio.
Se l’inconveniente persiste o se si pensi
che ci sia un malfunzionamento, contattare
immediatamente un nostro Centro
Assistenza Tecnica Autorizzato.
Per lana e seta , utilizzare esclusivamente
prodotti specifici.
Per lavaggi a basse temperature fino
a 40°C
, è consigliabile l’utilizzo di
detersivi liquidi o polvere specifici per le
basse temperature.
Per lavaggi con programmi a
temperature tra 60°C e 40°C
, la scelta
del detersivo deve essere fatta in base
al tessuto, ai colori e al grado di sporco.
In generale, per capi bianchi resistenti
con un grado di sporco elevato, si
raccomanda un detersivo in po
lvere
normale; per capi colorati e in assenza
di macchie difficili, si consiglia un
detersivo liquido o in polvere indicato per
la protezione dei colori.
Per lavaggi con programmi cotone a
temperature da 60°C in su
di capi bianchi
resistenti molto sporchi, si
consiglia
l’utilizzo di un detersivo in polvere normale
(heavy-duty) che contiene agenti
sbiancanti e che a temperature medio-
alte
fornisce ottime prestazioni.

11
IT
5. PULIZIA E
MANUTENZIONE
ORDINARIA
Una corretta cura dell’elettrodomestico può
prolungarne il ciclo di vita.
Scollegare la macchina dalla rete
elettrica.
Pulire il mobile esterno dell'apparecchio,
utilizzando un panno umido, EVITANDO
ABRASIVI, ALCOL E/O DILUENTI.
E’ consigliabile pulire il cassetto detersivo
ad intervalli regolari, per evitare
l’accumulo di residui di detersivo e
additivi.
Estrarre il cassetto con leggera forza.
Pulire il cassetto con un getto d’acqua e
reinserirlo nella propria sede.
PER I MODELLI CON SISTEMA DI
DOSAGGIO AUTOMATICO DEL DETERSIVO
LIQUIDO E AMMORBIDENTE:
Estrarre completamente il cassetto
premendo il tasto di sblocco, facendo
attenzione alla fuoriuscita di residui di
detersivo.
Riempire il cassetto con acqua calda.
Agitare il cassetto in modo da far fluire
l’acqua in tutti i comparti.
Svuotare il cassetto dall’acqua in eccesso
e reinserirlo completamente.
ATTENZIONE:
NON utilizzare prodotti acidi (ad
esempio aceto) o detersivi aggressivi
per la pulizia del cassetto, per evitare di
danneggiare guarnizioni e/o parti
interne dell'apparecchio.
Prima di procedere nel pulire, tutti i
comparti devono essere vuoti.
Pulizia cassetto detersivo
Pulizia esterna dell'apparecchio

12
•L'apparecchio è dotato di uno speciale
filtro in grado di trattenere i residui più
grossi che potrebbero bloccare lo scarico,
come ad esempio bottoni o monete (a
seconda
del modello, considerare la
versione A o B ).
Si consiglia di controllare e pulire il filtro
5 o 6 volte all'anno.
Scollegare la macchina dalla rete
elettrica.
Prima di svitare il filtro, è consigliabile
collocare sotto di esso un panno assorbente
onde evitare che l’acqua residua bagni il
pavimento.
Ruotare il filtro in senso antiorario fino
all’arresto, in posizione verticale.
Estrarre il filtro e pulirlo; successivamente
riposizionarlo e girarlo in senso orario.
Ripetere le precedenti istruzioni all’inverso
per rimontare tutti gli elementi.
Nel caso l'apparecchio resti in un luogo
non riscaldato per molto tempo, è
necessario svuotare completamente i tubi
da ogni residuo d’acqua.
Scollegare la macchina dalla presa di
corrente.
Staccare il tubo dalla fascetta e portare il
tubo verso il basso, svuotando l’acqua
completamente in un catino.
Fissare infine il tubo di scarico
all’apposita fascetta.
PER I MODELLI CON SISTEMA
DI DOSAGGIO AUTOMATICO DEL
DETERSIVO LIQUIDO E AMMORBIDENTE:
nel caso in cui si debba inclinare o
spostare la macchina, prima di
procedere estrarre il cassetto
detersivo, mantenendolo in posizione
orizzontale in modo da evitare
eventuali fuoriuscite.
Suggerimenti in caso di traslochi
o periodi di fermo
Pulizia filtro della pompa di
scarico

13
IT
6. APERTURA D'EMERGENZA OBLO'
Nel caso l’oblò rimanga bloccato per
interruzione della corrente (se viene
rimossa la spina prima della fine del ciclo,
re
-
inserire la spina e spegnere la macchina
premendo
ON/OFF
per poter aprire la
porta) o a causa di un guasto, sarà
possibile aprirlo tramite la seguente
procedura di sblocco di emergenza:
1.
Scollegare la macchina dalla presa di
corrente.
2.
Controllare che il livello dell'acqua sia al
di sotto dell'oblò prima di aprirlo, per
evitare allagamenti. In caso contrario,
scaricare l'acq
ua in eccesso tramite il
tubo di scarico, raccogliendola in un
secchio.
3.

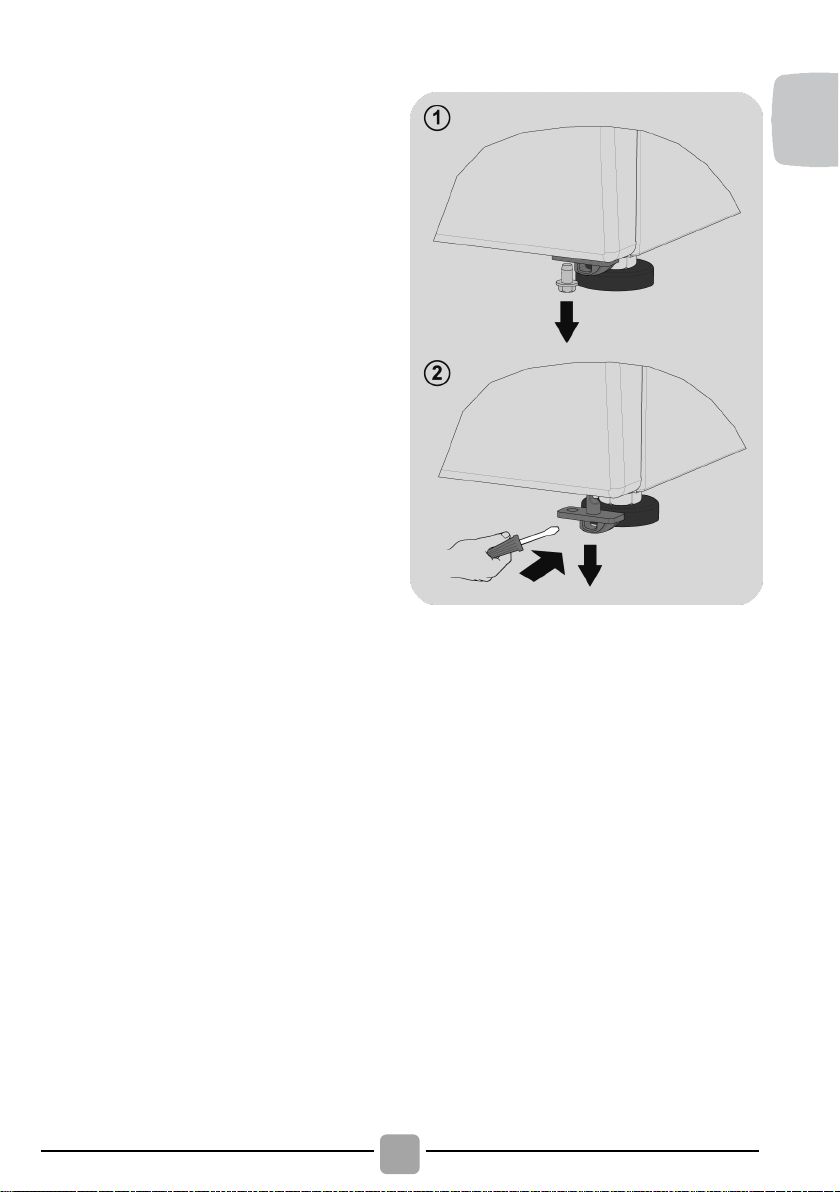

Inclinare la macchina (o aumentare
l’altezza dei piedini) e rimuovere la vite
visibile nella zona frontale inferiore della
macchina (fig. 1).
4.
Inserire un cacciavite o un utensile simile
nel foro visibile e, facendo leva verso il
basso, aprire l’oblò (fig. 2).
5.
Ricordarsi di rimontare la vite una volta
completato il processo.

14
7. CONTROLLO REMOTO (WI-FI)
Questo apparecchio è equipaggiato di
tecnologia
Wi-Fi
che consente il controllo da
remoto della macchina tramite App.
ASSOCIAZIONE ELETTRODOMESTICO SU
APP

Scaricare l'App hOn
sul proprio dispositivo
inquadrando il seguente codice QR:
oppure accedendo al link:
go.haier-europe.com/download-app

Aprire l’App, creare il profilo utente (o fare
il login se già creato in precedenza) e
associare l'elettrodomestico seguendo le
indicazioni sul display del dispositivo.
ABILITAZIONE CONTROLLO REMOTO

Verificare che il router sia acceso e
collegato a Internet.

Caricare la biancheria, chiudere l'oblò,
introdurre eventualmente il detersivo.
Ruotare lo SMART RING (ghiera di
selezione programmi)
in posizione
CONTROLLO REMOTO (Wi-Fi)
:
l'oblò si blocca, i tasti del pannello
comandi vengono disabilitati.

Aprire l'App e procedere con l'avvio del
ciclo. Al termine, spegnere la macchina
ruotando lo SMART RING su OFF
per
sbloccare l'oblò.
DISABILITAZIONE CONTROLLO REMOTO

Per uscire dalla modalità
CONTROLLO
REMOTO
durante un ciclo, ruotare lo
SMART RING
in una posizione differente
da CONTROLLO REMOTO (Wi-
Fi)
senza passare da OFF.
Il pannello
comandi dell'apparecchio torna ad essere
operativo e, se il ciclo è in pausa, dopo lo
spegnimento della spia
PORTA
BLOCCATA si potrà aprire lo sportello.

Con oblò chiuso, ruotando lo
SMART
RING in posizione
CONTROLLO
REMOTO (Wi-Fi),
si potrà tornare ad
avere il controllo della macchina da App.
L'eventuale ciclo in esecuzione
proseguirà.
Per ragioni di sicurezza, in alcune fasi
del ciclo di lavaggio, l’apertura
dell’oblò
può avvenire solo se il
livello dell’acqua è al di sotto del suo
bordo inferiore e la temperatura è
minore di 45°C. Se queste condizioni
sono soddisfatte, attendere lo
spegnimento della spia PORTA
BLOCCATA prima di aprire l’oblò.
La frequenza della rete Wi-Fi domestica
deve essere impostata sulla banda a 2,4
GHz. Non è possibile configurare la
macchina se la rete di casa è impostata
sulla banda a 5 GHz.
Per scoprire tutti i dettagli delle
funzioni Wi-
Fi, esplora i menu dell'App
accedendo in modalità DEMO.
L’App è disponibile sia per dispositivi
con sistema operativo
Android che per
iOS, sia per tablet che per smartphone.

15
IT
8. GUIDA RAPIDA ALL'USO
Questo apparecchio è in grado di adattare
automaticamente il livello dell’acqua al tipo
e alla quantità della biancheria. Questo
sistema porta ad una diminuzione dei
consumi d’energia e ad una riduzione
sensibile dei tempi di lavaggio.
Accendere l'apparecchio e selezionare il
programma desiderato.
Eventualmente modificare le impostazioni
di lavaggio e selezionare le opzioni
desiderate.
Premere il tasto di avvio programma.
La fine del programma verrà indicata
tramite un messaggio sul display (in
alcuni modelli si illumineranno tutte le
spie delle fasi di lavaggio).
Spegnere l'apparecchio.
Per qualsiasi tipo di lavaggio consultare
la tabella dei programmi e seguire la
sequenza delle operazioni come indicato.
Pressione dell’impianto idraulico:
min 0,05 Mpa / max 0,8 Mpa
Giri di centrifuga:
vedere targhetta dati.
Potenza Assorbita/ Ampere fusibile /
Tensione:
vedere targhetta dati.
9. COMANDI E PROGRAMMI
A
SMART RING (ghiera di selezione
programmi)
B
Tasto AVVIO/PAUSA
C
Tasto PARTENZA DIFFERITA
D
Tasto OPZIONI
E
Tasto PROGRAMMI SPECIALI
F
Tasto SELEZIONE TEMPERATURA
G
Tasto SELEZIONE CENTRIFUGA
H
Tasto LIVELLO DI SPORCO/
SELEZIONE PROGRAMMA
ALTERNATIVO/LIVELLO VAPORE
F+G
PROTEZIONE BAMBINI
I
Display
Dati tecnici
ASCIUGATURA (solo per LAVASCIUGA)
Se si vuole che alla fine del lavaggio
inizi automaticamente il ciclo di
asciugatura, selezionare il programma
di lavaggio desiderato e selezionare il
ciclo di asciugatura .
In alternativa, si può
selezionare un ciclo di as
ciugatura
dopo la fine del ciclo di lavaggio.
Selezione del programma

16
Ruotando lo SMART RING l'apparecchio
si accenderà e il display visualizzerà la
descrizione e i parametri del programma
selezionato.
A fine ciclo ricordarsi di spegnere
l'apparecchio ruotando lo SMART RING
sulla posizione OFF, togliere la spina e
chiudere il rubinetto dell’acqua.
- Impostazione lingua
Dopo aver collegato la macchina alla rete
e averla accesa, premere il tasto "F" o
"G" per visualizzare le lingue disponibili.
Selezionare la lingua desiderata
premendo il tasto AVVIO/PAUSA.
- Modifica lingua impostata
Se si desidera modificare la lingua
impostata, sarà necessario tenere premuto
contemporaneamente i tasti "C" e "H" per
circa 5secondi. Sul display apparirà il la
scritta ENGLISH e sarà possibile scegliere
una nuova lingua (premendo i tasti "F" o
"G").
Per far partire il ciclo selezionato con i
parametri preimpostati premere il tasto
AVVIO/PAUSA. A programma in corso
verrà visualizzato sul display il tempo
rimanente.
 Se invece si vuole modificare il programma
scelto, premere i tasti delle opzioni desiderate,
modificare i parametri preimpostati dopodiché
premere AVVIO/PAUSA per iniziare il
ciclo.
Dopo avere avviato la lavabiancheria si
dovrà attendere alcuni secondi affinché la
macchina inizi il programma.
DURATA PROGRAMMA
Al momento della selezione di un
programma, verrà automaticamente
indicata la durata del ciclo che potrà
variare a seconda delle opzioni che
verranno selezionate.
Dopo l’avvio del programma il display vi
terrà costantemente informati sul tempo
restante alla fine del lavaggio.
L’apparecchio calcola tale tempo in base
a un carico standard, ma durante il ciclo
la macchina corregge il tempo a seconda
del volume e della composizione del
carico.
FINE PROGRAMMA
Dopo la visualizzazione della scritta "FINE"
sul display e lo spegnimento della spia
PORTA BLOCCATA sarà possibile aprire
l'oblò.
A fine ciclo spegnere la lavabiancheria
ruotando lo SMART RING sulla posizione
OFF.
Lo SMART RING deve essere SEMPRE
p
ortato in posizione di OFF alla fine di
un lavaggio e prima di selezionarne
uno nuovo.
Sono selezionabili solo le opzioni
compatibili con il programma scelto.
Chiudere l'oblò PRIMA di premere il
tasto AVVIO/PAUSA.
Tasto AVVIO/PAUSA
Prima accensione
SMART RING (ghiera di selezione
programmi)
ATTENZIONE:
Non toccare i tasti all'inserimento della
spina perché la macchina, nei primi
secondi, effettua un'autocalibrazione
che potrebbe essere interrotta: se ciò
avvenisse la
macchina potrebbe non
funzionare in maniera ottimale. In tal
caso, togliere la spina e ripetere
l'operazione.

17
IT
METTERE LA MACCHINA IN PAUSA
Durante l'esecuzione di un ciclo è
possibile
mettere la macchina in pausa
semplicemente p remendo il tasto
AVVIO/PAUSA.
Premere nuovamente il tasto AVVIO/
PAUSA per riavviare il programma dalla
fase del ciclo in cui era stato interrotto.
CANCELLAZIONE PROGRAMMA
IMPOSTATO
Per annullare il programma, ruotare lo
SMART RING sulla posizione OFF.
Attendere lo spegnimento della spia
PORTA BLOCCATA prima di aprire
l'oblò.
Questo tasto permette di programmare
l’avvio del ciclo di lavaggio con un ritardo
massimo di 24h.
Per impostare la partenza ritardata
procedere nel seguente modo:
- Impostare il programma desiderato.
- Premere il pulsante una prima volta per
attivare la partenza differita poi premerlo
nuovamente (o tener premuto) per
impostare il ritardo desiderato. Ad ogni
pressione successiva il ritardo
impostato aumenterà fino a un massimo
di 24 ore, dopodiché un’ulteriore
pressione azzererà la partenza
ritardata.
- Confermare premendo il tasto
AVVIO/PAUSA per iniziare il conteggio
alla fine del quale il programma inizierà
automaticamente.
È possibile annullare la partenza ritardata,
ruotando lo SMART RING sulla posizione
OFF.
Se dovesse mancare la corrente durante
il funzionamento dell’apparecchio, una
speciale memoria conserverà l’impostazione
effettuata e, al ritorno della corrente, la
macchina ripartirà dalla fase del ciclo in
cui si era fermata.
Questo tasto permette di scegliere tra tre
differenti opzioni:
- PRELAVAGGIO
Questa opzione permette di effettuare un
prelavaggio ed è particolarmente utile per
la biancheria molto sporca (può essere
utilizzata solo in alcuni programmi
come riportato nella tabella programmi).
Si consiglia di utilizzare solo il 20% della
quantità consigliata sulla confezione del
detersivo.
- EXTRA RISCIACQUO
Questa opzione permette di aggiungere
un risciacquo alla fine del ciclo di lavaggio
ed è stata studiata appositamente per le
persone con pelle delicata e sensibile,
per le quali anche un minimo residuo di
detersivo può causare irritazioni o
allergie.
Si consiglia di utilizzare questa funzione
anche per i capi dei bambini e per tessuti
molto sporchi, per i quali è necessario
utilizzare più detersivo, oppure nel
lavaggio di capi di spugna le cui fibre
tendono maggiormente a trattenere il
detersivo.
Tasto OPZIONI
Le seguenti opzioni devono essere
selezionate prima di premere il tasto
AVVIO/PAUSA.
Tasto PARTENZA DIFFERITA
Per ragioni di sicurezza, in alcune fasi
del ciclo di lavaggio, l
’apertura
dell’oblò può avvenire solo se il livello
dell’acqua è al di sotto del suo bordo
inferiore e la temperatura è minore di
45°C. Se queste condizioni sono
soddisfatte, attendere lo spegnimento
della spia PORTA BLOCCATA prima
di aprire l’oblò.

18
- STIRO FACILE (VAPORE)
Questa opzione permette di accodare ad
alcuni cicli di lavaggio (vedi tabella
programmi) uno specifico trattamento vapore.
La funzione vapore agisce sui capi
bagnati rilassando le pieghe, riducendo
quindi i tempi di stiratura.
Le fibre vengono rigenerate e rinfrescate
eliminando i cattivi odori dai capi.
Per ogni programma è stato studiato un
trattamento vapore dedicato per garantire
la massima efficienza di lavaggio a
seconda dei tessuti e colori dei capi.
Questo tasto permette di scegliere tre
differenti opzioni (selezionabili solo in
alcuni programmi):
- STEAM HYGIENE PLUS
Grazie a STEAM HYGIENE PLUS la
macchina è capace di raggiungere per un
tempo prolungato la temperatura di 60°C,
combinando l'azione del vapore con un
potente risciacquo per rendere il bucato
profondamente pulito e igienizzato. È
consigliato per tessuti in cotone.
- CICLO NOTTURNO
Questa opzione limita le centrifughe
intermedie a 400 giri, dove previsto,
aumenta il livello d’acqua nei risciacqui e
lascia i capi immersi nell’acqua alla fine
dell’ultimo risciacquo, al fine di distendere
perfettamente le fibre.
Durante la fase di fermo acqua in vasca,
la macchina è in pausa.
Premere AVVIO per terminare il ciclo con
la fase di centrifuga (eventualmente
riducibile o annullabile tramite l’apposito
tasto) e scarico.
Grazie ad un controllo elettronico lo
scarico dell’acqua nelle fasi intermedie
viene fatto in modo silenzioso rendendo
questa opzione molto utile per lavaggi
notturni.
- PULIZIA CESTO
L'opzione è stata sviluppata per pulire il
cesto della lavatrice.
Utilizzare solo detersivo in polvere.
Avviare il ciclo con il cesto della lavatrice
vuoto.
Si suggerisce l'utilizzo di questa opzione
ogni 50 cicli di lavaggio.
L'opzione può essere selezionata solo per
il programma SCARICO E CENTRIFUGA.
Questo tasto permette di cambiare la
temperatura dei cicli di lavaggio.
Per la salvaguardia dei tessuti, non è
possibile aumentare la temperatura oltre
la massima prevista per ogni programma.
Se si vuole eseguire un programma di
lavaggio a freddo le spie devono essere
tutte spente.
Premendo questo tasto, si può ridurre la
massima velocità di centrifuga possibile per
il programma selezionato, fino alla sua
completa esclusione.
Se l’etichetta non riporta alcuna
indicazione è possibile centrifugare
alla massima velocità prevista dal
programma.
Tasto SELEZIONE CENTRIFUGA
Tasto SELEZIONE TEMPERATURA
Queste opzioni devono essere
selezionate prima di premere il tasto
AVVIO/PAUSA.
Nel caso sia stata selezionata
un’opzione non compatibil
e con il
programma scelto, la relativa spia
prima lampeggerà e poi si spegnerà.
Tasto PROGRAMMI SPECIALI
Nel caso sia stata selezionata
un’opzione non compatibile con il
programma scelto, la relativa spia
prima lampeggerà e poi si spegnerà.

19
IT
Per riattivare la centrifuga, è sufficiente
premere nuovamente il tasto, fino al
raggiungimento della velocità scelta.
È possibile modificare la velocità della
centrifuga in qualsiasi momento, anche
senza portare la macchina in PAUSA.
Questo tasto permette di selezionare tre
differenti funzioni, a seconda del programma
selezionato:
- LIVELLO DI SPORCO
Al momento della selezione di un
programma, verrà automaticamente
indicato il tempo di lavaggio preimpostato
per quel programma.
Questa opzione permette di scegliere
tra 3 livelli di intensità di lavaggio, a
seconda del grado di sporco dei tessuti,
modificando la durata del programma
selezionato (può essere utilizzata solo
in alcuni programmi come riportato
nella tabella programmi).
- SELEZIONE PROGRAMMA ALTERNATIVO
Dove indicato in tabella, questa opzione
permette di selezionare un programma
alternativo a quello preimpostato (nel caso
del programma RAPIDO (14'/30'/44') permette
di scegliere una delle tre durate disponibili).
- LIVELLO VAPORE
Dopo aver selezionato il programma STIRO
FACILE PLUS, tramite questo tasto sarà
possibile scegliere tra tre trattamenti vapore
di differente intensità, studiati per capi
asciutti o bagnati e a seconda del tipo di
tessuto:
−COTONE (selezione predefinita)
Questo programma si utilizza per capi in
cotone. Su tessuti bagnati (ad esempio,
dopo il lavaggio) è indicato per rilassare
le pieghe dopo la centrifuga, su tessuti
asciutti è studiato per raggiungere il
livello di umidità ideale per una stiratura
più agevole.
−SINTETICI (una pressione del tasto)
Questo programma si utilizza per capi
sintetici. Su tessuti bagnati (ad esempio,
dopo il lavaggio) è indicato per rilassare
le pieghe dopo la centrifuga, su tessuti
asciutti è studiato per raggiungere il
livello di umidità ideale per una stiratura
più agevole.
−DELICATI (due pressioni del tasto)
Grazie all’ausilio del vapore, il ciclo
consente di rinfrescare e rilassare le
pieghe dei capi dopo l’uso. Il
programma è composto da una fase
iniziale in cui agisce il vapore e da una
finale in cui viene eliminata l’umidità in
eccesso per un utilizzo immediato. Il
ciclo è adatto per tessuti asciutti.
La pressione contemporanea dei tasti "F"
e "G" per circa 3 secondi permette di
bloccare i tasti. In questo modo, si può
evitare che vengano effettuate modifiche
indesiderate o accidentali.
BLOCCO TASTI
Tasto LIVELLO DI SPORCO/
SELEZIONE PROGAMMA
ALTERNATIVO /LIVELLO VAPORE
Il modello è dotato di un particolare
dispositivo elettronico che impedisce
la partenza dell
a centrifuga con carichi
particolarmente sbilanciati. Questo serve
a ridurre le vibrazioni e a migliorare la
silenziosità, salvaguardando la durata
della lavabiancheria.
Un sovradosaggio di detersivo può
causare un'eccessiva formazione
di schiuma. Se la lavatrice rileva
un'eccessiva presenza di schiuma,
p
uò escludere la centrifuga o
prolungare la durata del programma e
aumentare il consumo d'acqua.
Per la salvaguardia dei tessuti, non è
possibile aumentare la velocità oltre
la
massima prevista per ogni programma.

20
Il blocco tasti può essere annullato,
semplicemente premendo nuovamente i
due tasti di attivazione o spegnendo
l'apparecchio.
Il display consente di essere costantemente
informati sul funzionamento dell’apparecchio.
1) SPIE SELEZIONE TEMPERATURA
Indicano la temperatura di lavaggio del
programma selezionato che può essere
cambiata (dove previsto) tramite il relativo
tasto. Se si vuole eseguire un programma
di lavaggio a freddo le spie devono essere
tutte spente.
2) SPIE SELEZIONE CENTRIFUGA
Indicano la velocità di centrifuga del
programma selezionato che può essere
variata o annullata, tramite l'apposito tasto.
3) SPIA PORTA BLOCCATA
La spia indica la chiusura dell'oblò.
Dopo aver premuto il tasto AVVIO/
PAUSA, inizialmente la spia lampeggia
per poi diventare fissa sino alla fine del
lavaggio.
Attendere lo spegnimento della spia
PORTA BLOCCATA prima di aprire
l'oblò.
4) Kg Detector (attiva solo in alcuni
programmi)
Durante i primi minuti di funzionamento la
spia "Kg Detector" rimane accesa mentre
la macchina calcola il tempo restante alla
fine del ciclo, in base alla quantità
di biancheria effettivamente introdotta
all’interno del cestello.
"Kg Detector" consente di misurare
durante tutte le fasi del lavaggio una serie
di informazioni sulla biancheria inserita
all’ interno del cesto e nei primi minuti del
ciclo di lavaggio:
- regola la quantità di acqua necessaria;
- determina la durata del lavaggio;
- regola i risciacqui in base al carico e al
tipo di biancheria che si è scelto di
lavare;
- regola il ritmo di rotazione del cesto per
adattarlo al tipo di tessuto;
- riconosce la presenza di schiuma,
aumentando eventualmente il livello
dell’acqua durante i risciacqui;
- regola il numero di giri della centrifuga
in funzione del carico, evitando che ci
siano squilibri.
5) SPIA BLOCCO TASTI
Indica che i tasti sono stati bloccati.
6) SPIE OPZIONI
Indicano le opzioni selezionabili tramite
l'apposito tasto.
7) SPIE PROGRAMMI SPECIALI
Indicano le opzioni selezionabili tramite
l'apposito tasto.
Nel caso in cui l'oblò non venga chiuso
correttamente la spia continuerà a
lampeggiare per circa 7 secondi,
dopodiché il comando d'avvio si
cancellerà automaticamente. In tal
caso, chiudere correttamente l'oblò
e premere nuovamente il tasto
AVVIO/PAUSA.
Chiudere l'oblò PRIMA di premere il
tasto AVVIO/PAUSA.
Display
