Canvac Q Air 20-046 User manual

Läs bruksanvisningen noga innan du använder produkten. Spara bruksanvisningen för framtida bruk.
Before using this product, please read the user manual carefully. Save the user manual for future reference.
Les bruksanvisningen nøye før du tar produktet i bruk. Ta vare på bruksanvisningen til fremtidig bruk.
Læs brugsanvisningen grundigt igennem inden du tager produktet i brug. Gem brugsanvisningen til fremtidig brug.
Lue käyttöohje huolellisesti ennen tuotteen käyttöä. Pane käyttöohje talteen vastaisen varalle.
Lestu notkunarleiðbeiningarnar vandlega áður en varan er tekin í notkun. Geymdu notkunarleiðbeiningarnar til uppflettinga síðar.
20-046
Användning och
anvisningar
Luftvärmepump
Use &
Instructions
Heat pump
Bruk og
anvisninger
Varmepumpe
Bruk og
anvisninger
Luftvarmepumper
Bruk og
anvisninger
Ilmalämpöpumppu

2
© 2021, Elon Group AB. All rights reserved.
SE
Language: en-GB, sv-SE, nb-NO, da-DK, fi-FI, is-IS, Publication date: 2021-04-21
This document and its content, including written material and images, are the property of Elon Group AB. You may not copy, reproduce,
modify, republish or distribute this document or any of its content without express written permission from Elon Group AB. © 2021,
Elon Group AB. All rights reserved.
Tack
för ditt förtroende och för köpet av vår produkt. Denna snabbstartsguide medföljer för att hjälpa dig att
börja använda produkten.
Kontrollera att produkten du har tagit emot är oskadad. Om du upptäcker en transportskada, var vänlig
kontakta återförsäljaren som du köpte produkten av, eller den lokala butiken som levererade den.
Thank you
for your trust and the purchase of our product. This quick start quide is supplied to help you get started
using this product.
Make sure you have received an undamaged product. If you do find transport damage, please contact
the seller from which you purchased the product, or the regional warehouse from which it was supplied.
Takk
for at du valgte ett av våre produkter. Formålet med denne brukerveiledningen er å hjelpe deg å komme i
gang med produktet.
Forsikre deg om at produktet du har mottatt, er uskadet. Hvis du oppdager en transportskade, kontakter
du selgeren du kjøpte produktet av eller lageret som produktet ble levert fra.
Tak,
fordi du har valgt at købe denne maskine. Formålet med denne hurtigvejledning er at hjælpe dig i gang
med at bruge maskinen.
Kontrollér, at maskinen ikke er beskadiget ved modtagelsen. Hvis du opdager en transportskade, skal du
kontakte salgsstedet eller det lager, som maskinen er afsendt fra.
Kiitos
luottamuksestasi ja tuotteemme ostamisesta. Tämä pikaopas on tarkoitettu auttamaan laitteen käytössä
alkuun pääsemisessä.
Tarkista, ettei tuotteessa ole vaurioita. Jos havaitset kuljetusvaurioita, ota yhteyttä tuotteen myyjään tai
paikalliseen myymälään, josta se toimitettiin.
Þakka þér fyrir
fyrir traust þitt og kaup á vöru okkar. Þessar flýtileiðbeiningar eru útvegaðar til að hjálpa þér að byrja að
nota tækið.
Gakktu úr skugga um að þú hafir fengið óskemmda vöru. Ef skemmdir vegna flutninga finnast skaltu hafa
samband við söluaðilann sem þú keyptir vöruna af, eða vöruhúsið á svæðinu þaðan sem því var dreift.

3
© 2021, Elon Group AB. All rights reserved.
Innehåll/Contents/Innhold/Indhold/
Sisällysluettelo/
Svenska 4
English 38
Norsk 72
Dansk 106
Suomi 140

GRATTIS TILL DIN NYA LUFTVÄRMEPUMP
CANVAC Q HEAT.
Säkerhetsföreskrifter 3
Tillbehör 5
Installationsöversikt – inomhusenhet 6
Enhetens delar 8
Installation av inomhusenhet ............................................................................................................................................................ 9
Välja installationsplats...................................................................................................................................................................... 9
Fästa monteringsplattan i väggen...........................................................................................................................................10
Borra hål i väggen för anslutningsrör.....................................................................................................................................10
Förbereda köldmedierör............................................................................................................................................................... 12
Ansluta dräneringsslang............................................................................................................................................................... 13
Ansluta signalkabeln....................................................................................................................................................................... 15
Bunta ihop rör och kablar............................................................................................................................................................. 16
Ansluta strömkabel inomhus...................................................................................................................................................... 16
Montera inomhusenheten........................................................................................................................................................... 16
Installation av utomhusenhet..........................................................................................................................................................18
Välja installationsplats....................................................................................................................................................................18
Installera dräneringsanslutning................................................................................................................................................. 19
Förankra utomhusenheten.........................................................................................................................................................20
Ansluta signal- och nätkablar..................................................................................................................................................... 21
Anslutning av köldmedierör .............................................................................................................................................................23
A. Anmärkning om rörlängd........................................................................................................................................................23
B. Anslutningsanvisningar – köldmedierör..........................................................................................................................23
1. Kapa rör........................................................................................................................................................................................23
2. Ta bort grader.......................................................................................................................................................................... 24
3. Flänsa rörändar...................................................................................................................................................................... 24
4. Ansluta rör.................................................................................................................................................................................25
Evakuering av luft .................................................................................................................................................................................27
1. Evakueringsanvisningar.......................................................................................................................................................... 28
2. Anmärkning om påfyllning av köldmedium................................................................................................................... 28
Elsäkerhetskontroller och täthetsprovning ...............................................................................................................................29
Testkörning 30
Europeiska riktlinjer för avfallshantering 31
Serviceinformation 32
4
© 2021, Elon Group AB. All rights reserved.
SE

SÄKERHETSFÖRESKRIFTER
LÄS SÄKERHETSFÖRESKRIFTERNA FÖRE INSTALLATION
Om enheten inte installeras enligt anvisningar kan följden bli allvarlig skada eller personskada.
Allvarlighetsgraden för den potentiella skadan eller personskadan klassificeras som VARNING eller FÖRSIKTIGHET.
Varningar och betydelse:
VARNING! Om anvisningarna inte efterföljs kan följden bli dödsfall eller allvarlig personskada.
FÖRSIKTIGHET! Om anvisningarna inte efterföljs kan följden bli lindrig personskada eller skada på enheten eller annan
egendom.
Absolut förbjudet.
VARNING!
Justera inte längden på nätsladden eller använd förlängningssladd för att nätansluta enheten.
Dela inte eluttaget med andra enheter. Felaktig eller otillräcklig strömförsörjning kan orsaka elstöt eller brand.
När du ansluter köldmedierören får inga andra ämnen eller gaser komma in i enheten än det specificerade köldmediet.
Förekomst av andra gaser och ämnen sänker enhetens kapacitet och kan orsaka onormalt högt tryck i kylkretsen. Detta kan
orsaka explosion och personskada.
Barn får absolut inte leka med luftvärmepumpen. Barn måste hållas under ständig uppsikt runt enheten.
1. Installationen måste utföras av en auktoriserad återförsäljare eller fackman. Bristfällig installation kan orsaka vattenläckage,
elstöt eller brand.
2. Installationen måste utföras enligt installationsanvisningarna. Felaktig installation kan orsaka vattenläckage, elstöt eller
brand.
3. Kontakta behörig servicetekniker när enheten behöver repareras eller servas.
4. Använd endast medföljande tillbehör, delar och angivna delar för installation. Att använda andra delar än standarddelar kan
orsaka vattenläckage, elstöt eller brand och förorsaka funktionsfel.
5. Installera enheten på stabilt underlag som klarar av att bära enhetens vikt. Om den valda platsen för installationen inte
klarar enhetens vikt eller om installationen är bristfälligt utförd kan enheten falla och allvarligt skada människor och föremål.
6. I rummet där enheten ska förvaras får inga antändningskällor under konstant drift förekomma (till exempel öppen låga,
påslagen gasapparat eller elektriskt värmeelement).
7. Stick inte hål på eller bränn enheten.
8. Enheten ska förvaras på en väl ventilerad plats där rummets storlek motsvarar specificerat utrymme för drift.
9. Tänk på att köldmedium inte alltid har någon lukt.
10. Allt elektriskt arbete måste utföras enligt alla lokala och nationella standarder och regler för elinstallation och
installationsmanualen. Du måste använda en fristående krets och ett separat eluttag för strömförsörjning. Anslut inte andra
apparater till samma eluttag. Otillräcklig elkapacitet eller brister i elektriskt arbete kan orsaka elstöt eller brand.
11. Använd specificerade kablar för allt elektriskt arbete. Felaktiga elanslutningar kan överhettas och orsaka elstöt eller brand.
12. All elinstallation måste vara noggrant arrangerad så att luckan till manöverpanelen går att stänga ordentligt. Om luckan inte
går att stänga ordentligt kan det leda till korrosion och få anslutningspunkter på plintar att överhettas, börja brinna eller
orsaka elstöt.
13. I vissa funktionella miljöer, såsom kök, serverrum och liknande, rekommenderas starkt att specialutformade
luftkonditioneringsenheter används.
5
© 2021, Elon Group AB. All rights reserved.

1. Om nätsladden är skadad ska den bytas ut av behörig tekniker, dess servicerepresentant eller annan behörig person
(skadad nätsladd utgör en fara).
2. Luftvärmepumpen får användas av barn från 8 år och äldre samt av personer med nedsatt fysisk förmåga, nedsatt hörsel/
syn, nedsatt mental förmåga eller som saknar erfarenhet endast under överinseende av behörig person eller om de ges
anvisningar om hur enheten används på ett säkert sätt och de förstår alla risker som föreligger. Barn får inte leka med
enheten. Rengöring och underhåll får inte utföras av barn utan tillsyn.
FÖRSIKTIGHET
Om enheten har en extra elvärmare får denna inte installeras närmare än 1 meter från lättantändligt material.
Installera inte enheten på en plats där det finns risk för att brandfarlig gas läcker ut. Om brandfarlig gas ansamlas runt
enheten kan detta orsaka brand.
Använd inte luftvärmepumpen i våtrum, till exempel badrum eller tvättstuga. Om enheten utsätts för mycket vatten kan
detta orsaka kortslutning i elkomponenter.
1. Produkten måste jordas ordentligt i samband med installationen annars kan elstötar inträa.
2. Installera dräneringsrör enligt anvisningarna i denna handbok. Felaktig dränering kan orsaka vattenskador på hem och
lösöre.
3. Enheten ska förvaras skyddad mot mekaniska skador.
4. Personer som arbetar på eller öppnar köldmediekretsar måste inneha giltig licens utfärdad av ackrediterat
bedömningsorgan som beviljar behörighet att hantera köldmedium säkert enligt av branschen erkända
bedömningskriterier.
1. Denna luftvärmepump innehåller fluorerade gaser. Enheten är märkt med specifik information om typen av gas och
mängden gas. Nationella gasföreskrifter ska följas.
2. Installation, service, underhåll och reparation av enheten måste utföras av behörig tekniker.
3. Demontering och återvinning av enheten måste utföras av behörig tekniker.
4. Om enheten är utrustad med ett läckagedetekteringssystem måste det kontrolleras beträande läckage minst var 12:e
månad. När enheten kontrolleras beträande läckage bör alla kontroller dokumenteras utförligt.
OBS!
SÄKERHETSFÖRESKRIFTER
6
© 2021, Elon Group AB. All rights reserved.
SE

TILLBEHÖR
VARNING!
Enheten ska förvaras på en väl ventilerad plats där rummets storlek motsvarar specificerat utrymme för drift. För modeller med
R32 köldmedium: Enheten ska installeras, användas och förvaras i ett rum med en golvyta på minst 4 m2.
Om ytan är mindre än 4 m2måste utrymmet vara välventilerat.
Följande tillbehör medföljer luftvärmepumpen. Använd alla installationsdelar och tillbehör för att installera luftvärmepumpen.
Felaktig installation kan resultera i vattenläckage, elstöt eller brand och orsaka funktionsfel.
Monteringsplatta 1
Förankringsplugg 5
Fästskruvar till
monterings-
platta ST3.9 x 25 5
Fjärrkontroll 1
Fästskruvar till ärrkontroll-
hållare ST2.9 x 10 2
Fjärrkontrollhållare 1
Torrbatterier AAA.LR03 2
Tätning (endast till kyl- och
värmemodeller) 1
Dräneringsanslutning
(skall ej anslutas om enheten
kommer monteras i norden) 1
Bruksanvisning 1
Installationsmanual 1
Mode
Timer
Turbo ION
LED
ON/OFF Fan
Follow
me
Self
clean
Montering av
anslutningsrör
Ø 6,35 mm Delar du måste
köpa.
Rådfråga
återförsäljaren
om rörstorlek.
Ø 9,52 mm
7
© 2021, Elon Group AB. All rights reserved.

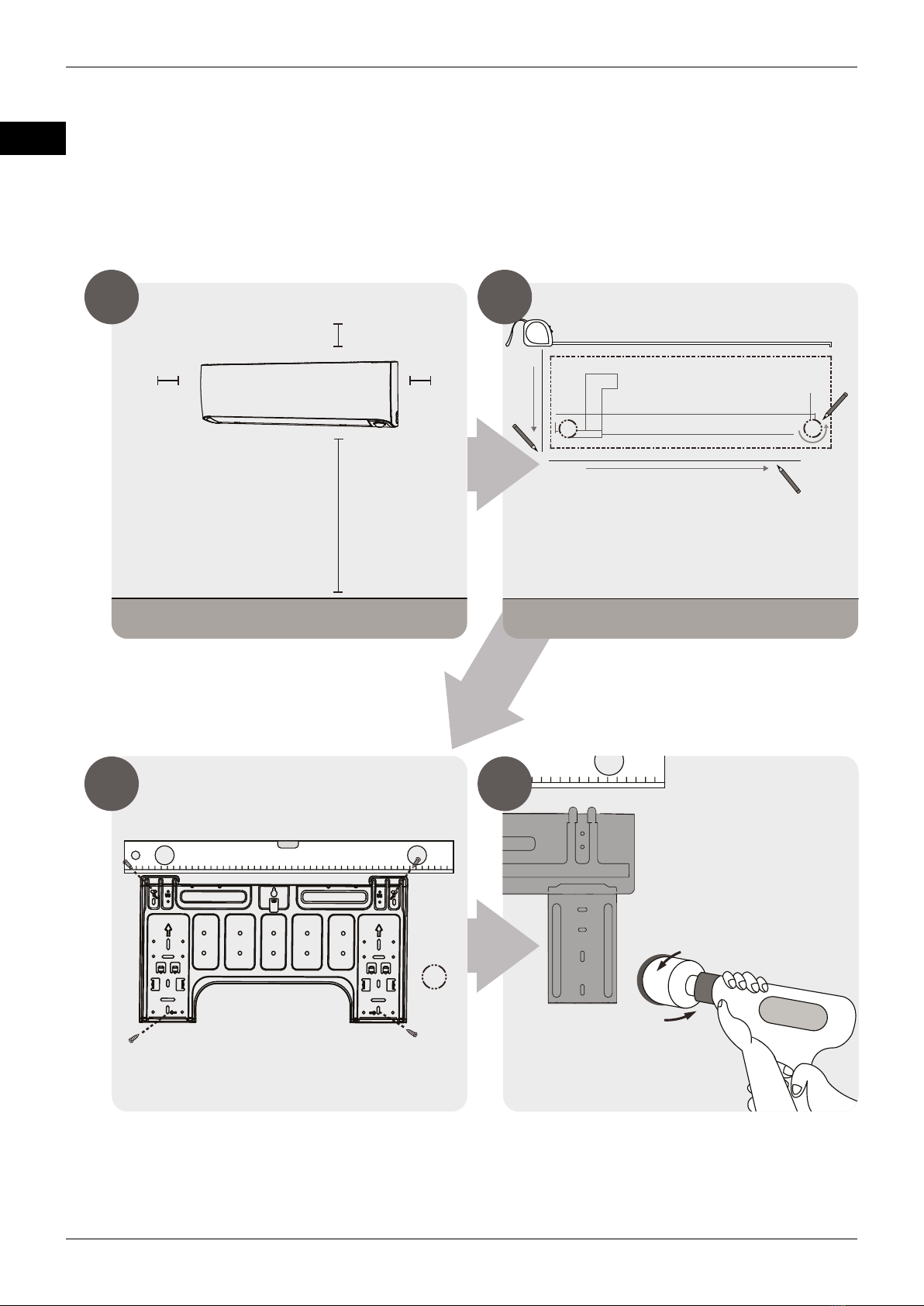

INSTALLATIONSÖVERSIKT INOMHUSENHET
1 2
3 4
2,3 m
Minst 7 cm
12 cm 12 cm
Välja installationsplats (sidan 11). För optimal prestanda
rekommenderas ett avstånd av minst 10 cm från enhet upp till
tak.
Fästa monteringsplattan (sidan 12) Borra hål i väggen (sidan 12)
Fastställa hålets placering i väggen (sidan 12)
8
© 2021, Elon Group AB. All rights reserved.
SE

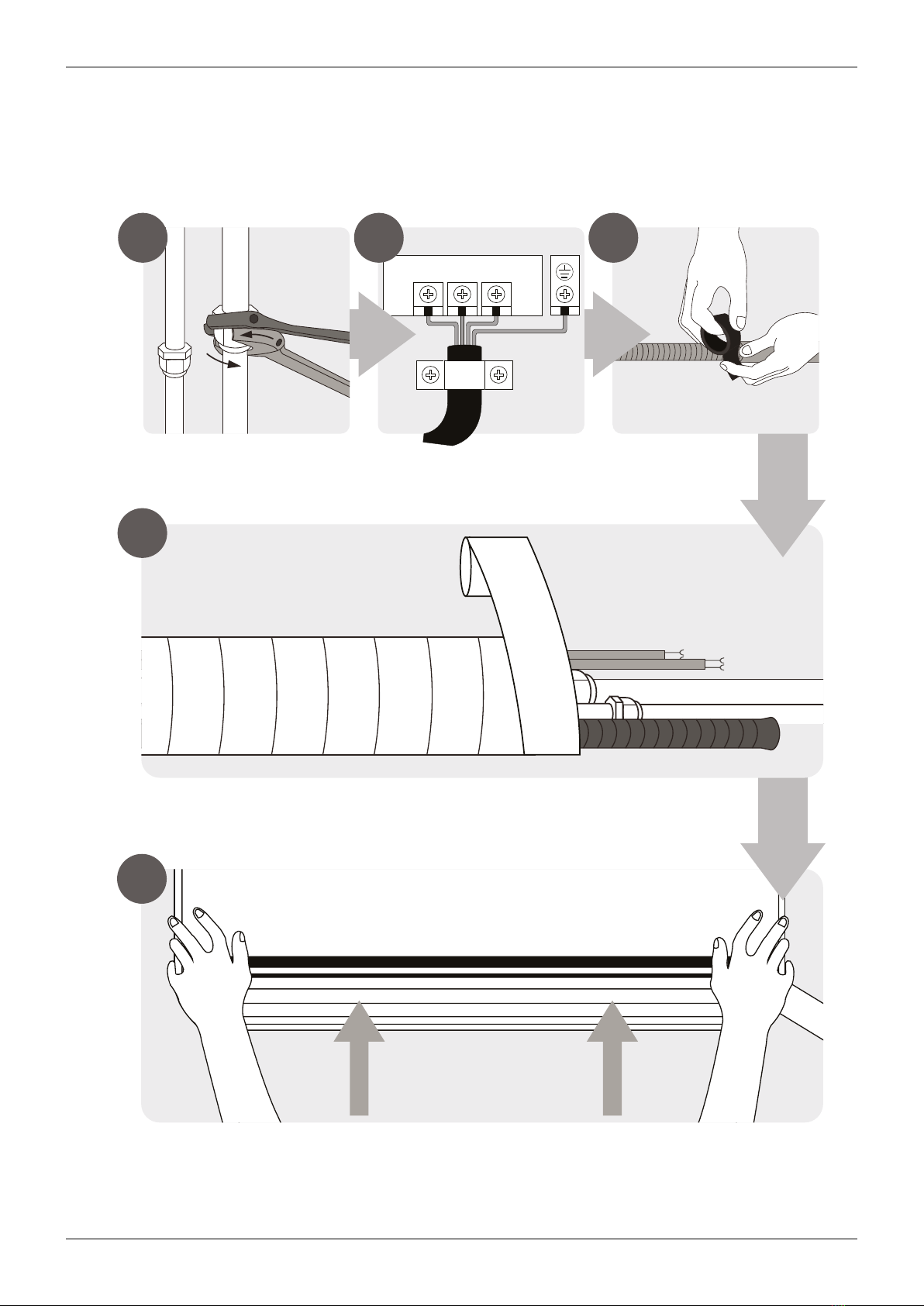

STEP 8
1 2 3
5 6 7
8
9
Ansluta rörledningar (sidan 25)
Montera inomhusenheten (sidan 18)
Bunta ihop rör och kablar (sidan 18)
Elinstallation (sidan 17)
Förbereda köldmedie-
rör (sidan 14)
9
© 2021, Elon Group AB. All rights reserved.

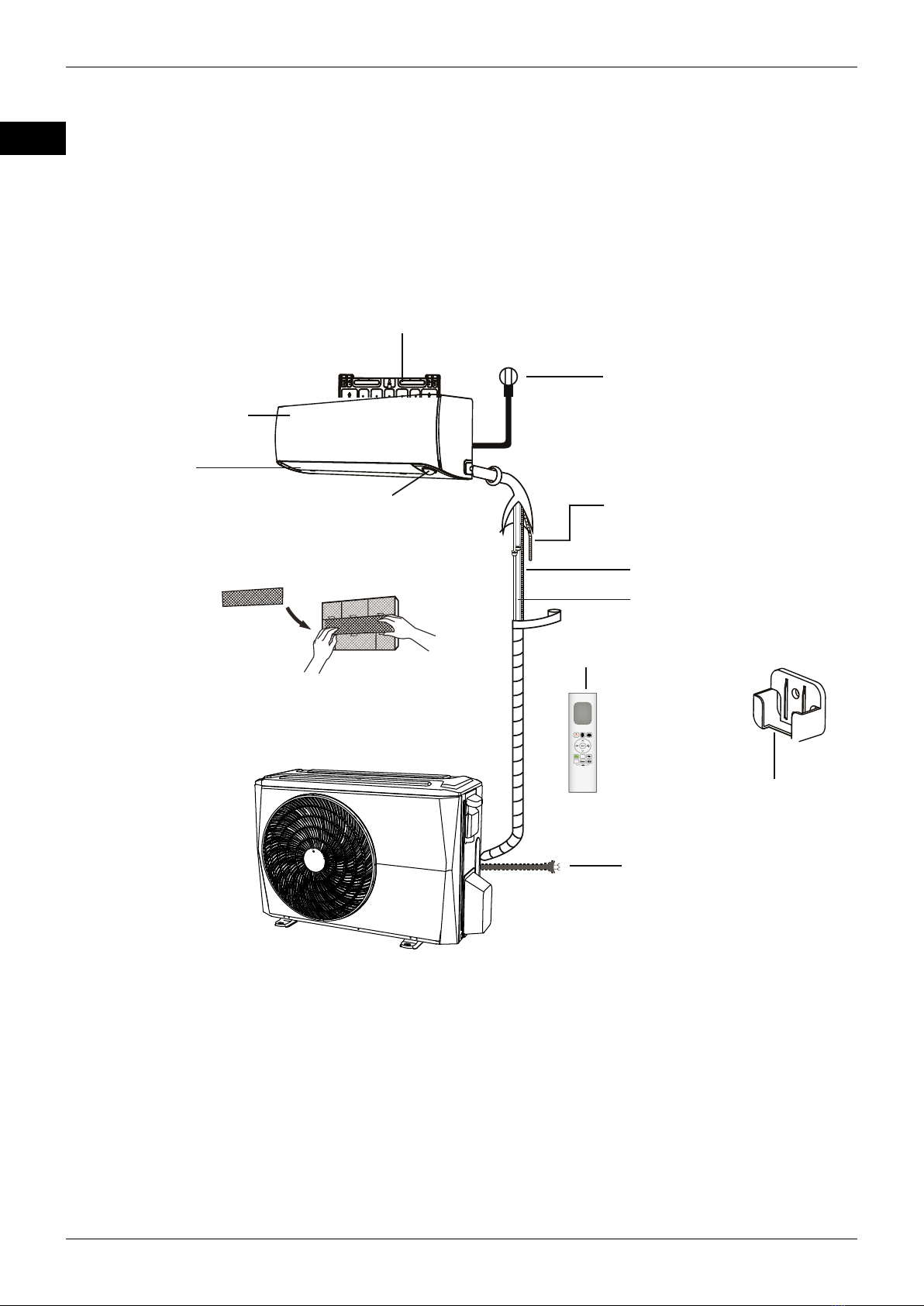

Illustrationer i denna handbok är endast avsedda i förklarande syfte. Utseendet för
din inomhusenhet kan variera något. Det är din enhets utseende som gäller.
Väggmonteringsplatta
Nätsladd (vissa enheter)
Dräneringsrör
Signalkabel
Köldmedierör
Fjärrkontroll
Fjärrkontroll
Hållare
Utomhusenhet
Nätsladd
(vissa enheter)
Frontpanel
Spjäll
Rörelsedetektor
Plasmafilter
(framför huvudfilter på vissa enheter)
OBS!
ENHETENS DELAR
Timer
Boost
10
© 2021, Elon Group AB. All rights reserved.
SE

INSTALLATIONSANVISNINGAR
FÖRE INSTALLATION
Kontrollera modellnumren på produktlådans etikett så
att inomhusenheten och utomhusenheten stämmer
överens.
Om inget fast köldmedierör finns:
Vid valet av plats är det viktigt att se till att det finns gott om utrymme för hålet i väggen (se steget Borra hål i väggen för
anslutningsrör) för signalkabeln och köldmedierören som ansluter inomhusenheten med utomhusenheten. All rördragning
placeras som standard på höger sida av inomhusenheten (när du står vänd mot enheten). Rördragning är dock möjlig på såväl
vänster som höger sida av enheten.
Innan du kan installera inomhusenheten måste du välja en
lämplig installationsplats. Följande är standarder som hjälper
dig att välja en lämplig plats att installera enheten på.
• Bra luftcirkulation
• Lättillgänglig dränering
• Buller från enheten kommer inte att störa andra
• Fast och stabil – platsen kommer inte att vibrera
• Tillräckligt stark för att bära enhetens vikt
• Minst en meters avstånd från annan elektrisk
utrustning (till exempel tv, radio eller dator)
Nära källa till värme, ånga eller brandfarlig gas
Nära brandfarliga föremål som gardiner eller kläder
Nära föremål som skulle kunna blockera luftcirkulationen
Nära dörröppning
En plats som är utsatt för direkt solljus
ANMÄRKNING OM HÅL I VÄGGEN:
STEG 1: VÄLJA INSTALLATIONSPLATS EN KORREKT INSTALLATIONSPLATS
UPPFYLLER FÖLJANDE KRAV:
INSTALLERA INTE ENHETEN PÅ FÖLJANDE
PLATSER:
INSTALLATION AV INOMHUSENHET
11
© 2021, Elon Group AB. All rights reserved.

Fig.3.2
Indoor unit
outline
Indoor unit
outline
895mm(35.23in)
435mm(17.12in)
435.5mm(17.14in)
217mm(8.54in)
232.5mm(9.15in)
45mm
(1.77in) 45mm(1.77in)
45mm(1.77in)
150mm(5.9in)
258mm(10.16in)
460mm(18.11in)
895mm(35.23in)
435mm(17.12in)
435.5mm(17.14in)
217mm(8.54in)
460mm(18.11in)
242.5mm(9.54in)
242.5mm(9.54in)
wall hole
65mm(2.5in)
45mm(1.77in)
150mm(5.9in)
258mm(10.16in)
wall hole
65mm(2.5in)
wall hole
65mm(2.5in)
232.5mm(9.15in)
45mm
(1.77in) 45mm(1.77in)
wall hole
65mm(2.5in)
298mm
(11.73in)
298mm
(11.73in)
För optimal prestanda rekommenderas ett avstånd av minst 10 cm från enhet upp
till tak.Säkerställ rätt avstånd till väggar och tak med hjälp av följande diagram:
ANMÄRKNING OM BETONG OCH
TEGELVÄGGAR:
Minst 2,3 m Bild 3.1 Bild 3.2
Minst 7 cm
Vägg
Inomhus Utomhus
5–7 mm
Minst 12 cm Minst 12 cm
Monteringsplattan är den anordning som du ska
montera inomhusenheten på.
Du måste borra ett hål i väggen för
köldmedierören, dräneringsröret och signalkabeln
som ansluter inomhusenheten med
utomhusenheten.
Om väggen är byggd av tegel, betong eller liknande material
borrar du hål med 5 mm diameter i väggen och sätter i de
medföljande förankringspluggarna. Fäst sedan
monteringsplattan i väggen genom att dra åt skruvarna direkt i
förankringspluggarna.
Se till att undvika ledningar, rörsystem och andra
känsliga komponenter när du borrar hål i väggen.
1. Ta bort skruven som fäster monteringsplattan på
inomhusenhetens baksida.
2. Lägg monteringsplattan mot väggen på en plats som
uppfyller kraven i steget Välja installationsplats. (Se
Monteringsplattans mått för detaljerad information om
storlekar på monteringsplattan.)
3. Borra hål för monteringsskruvarna på ställen som:
• har reglar och kan bära upp enhetens vikt
• motsvarar skruvhålen i monteringsplattan
4. Fäst monteringsplattan i väggen med medföljande
skruvar.
5. Se till att monteringsplattan ligger plant mot väggen.
1. 1. Fastställ var på väggen hålet ska borras
utifrån monteringsplattans placering. Använd
Monteringsplattans mått på nästa sida som
vägledning för att fastställa optimal placering.
Hålet i väggen ska vara minst 65 mm i
diameter och i en något lägre vinkel för att
underlätta dränering.
2. Använd ett 65 mm eller 90 mm (beroende på
modell) kärnborr och borra ett hål i väggen. Se
till att borra hålet i en lätt sluttande vinkel så att
hålet är cirka 5–7 mm lägre på utsidan än på
insidan. På så sätt säkerställs god
vattenavrinning. (Se bild 3.2.)
3. Placera skyddsmanschetten i hålet i väggen.
Den skyddar kanterna av hålet och hjälper till
att täta det när du ska avsluta
installationsprocessen.
STEG 2: FÄSTA MONTERINGSPLATTAN I
VÄGGEN STEG 3: BORRA HÅL I VÄGGEN FÖR
ANSLUTNINGSRÖR
FÖRSIKTIGHET
INSTALLATION AV INOMHUSENHET
12
© 2021, Elon Group AB. All rights reserved.
SE

Fig.3.2
Indoor unit
outline
Indoor unit
outline
895mm(35.23in)
435mm(17.12in)
435.5mm(17.14in)
217mm(8.54in)
232.5mm(9.15in)
45mm
(1.77in) 45mm(1.77in)
45mm(1.77in)
150mm(5.9in)
258mm(10.16in)
460mm(18.11in)
895mm(35.23in)
435mm(17.12in)
435.5mm(17.14in)
217mm(8.54in)
460mm(18.11in)
242.5mm(9.54in)
242.5mm(9.54in)
wall hole
65mm(2.5in)
45mm(1.77in)
150mm(5.9in)
258mm(10.16in)
wall hole
65mm(2.5in)
wall hole
65mm(2.5in)
232.5mm(9.15in)
45mm
(1.77in) 45mm(1.77in)
wall hole
65mm(2.5in)
298mm
(11.73in)
298mm
(11.73in)
MONTERINGSPLATTANS MÅTT
Korrekt uppriktning av monteringsplattan
För att säkerställa att du har tillräckligt med utrymme för att
montera inomhusenheten visas olika typer av
monteringsplattor i diagrammen till höger med följande
mått:
• Monteringsplattans bredd
• Monteringsplattans höjd
• Inomhusenhetens bredd i förhållande till plattan
• Inomhusenhetens höjd i förhållande till plattan
• Rekommenderad placering av hål i väggen (både till
vänster och höger om monteringsplattan)
• Avstånd mellan skruvhålen
INSTALLATION AV INOMHUSENHET
✔ ✘ ✘
13
© 2021, Elon Group AB. All rights reserved.

Köldmedierören ligger i en rörisolering fäst på enhetens
baksida. Du måste göra i ordning röret innan du drar det
genom hålet i väggen. Se avsnittet Anslutning av
köldmedierör i denna handbok för detaljerade
anvisningar om rörflänsning, åtdragningsmoment,
metod med mera.
1. Utgå från hålets placering på väggen i förhållande till
monteringsplattan när du ska välja vilken sida som
röret ska gå ut från enheten.
2. Om hålet i väggen är bakom enheten låter du
urtagspanelen sitta kvar. Om hålet i väggen är vid sidan
om inomhusenheten tar du bort urtagpanelen av plast
på motsvarande sida av enheten. (Se bild 3.3.) Detta
skapar en öppning som röret från enheten kan dras
genom. Använd en spetstång om plastpanelen är svår
att ta ur för hand.
3. Panelen är räad för att den ska vara smidig att ta
ur. Storleken på öppningen avgörs av rörledningens
diameter.
4. Klipp av rörisoleringen så långt att cirka 15 cm av
köldmedierören blir synligt. Detta fyller två syften:
• Det underlättar processen Anslutning av
köldmedierör
• Det underlättar vid täthetsprovning och hjälper dig
att kontrollera om röret har klämts
5. Om det redan finns ett inbäddat anslutningsrör i
väggen går du vidare direkt till steget Ansluta
dräneringsslang. Om det inte finns något inbäddat rör
ansluter du inomhusenhetens köldmedierör till
anslutningsröret som förbinder inomhusenheten och
utomhusenheten. Se avsnittet Anslutning av
köldmedierör i denna handbok för detaljerade
anvisningar.
6. Fastställ den nödvändiga vinkeln på röret utifrån hålets
placering på väggen i förhållande till
monteringsplattan.
7. Greppa köldmedierören vid krökens bas.
8. Böj röret sakta och med jämnt tryck mot hålet. Se till att
röret inte kläms eller skadas under den här processen.
STEG 4: FÖRBEREDA KÖLDMEDIERÖR
Var ytterst försiktig så att du inte klämmer eller skadar rören
när du ska böja dem bort från enheten. Veck på rören
påverkar enhetens prestanda.
FÖRSIKTIGHET
ANMÄRKNING OM RÖRVINKEL:
Köldmedierören kan dras ut från
inomhusenheten i fyra olika vinklar:
• På vänster sida
• Till vänster på baksidan
• På höger sida
• Till höger på baksidan
Se bild 3.4 för detaljer.
Bild 3.3
Bild 3.4
Urtagspanel
INSTALLATION AV INOMHUSENHET
14
© 2021, Elon Group AB. All rights reserved.
SE

STEG 5: ANSLUTA DRÄNERINGSSLANG
PLUGGA DRÄNERINGSHÅL SOM INTE ANVÄNDS
ANMÄRKNING OM
DRÄNERINGSSLANGENS PLACERING
Dräneringsslangen fästs som standard på enhetens
vänstra sida (när du står vänd mot enhetens baksida).
Men den kan också fästas på höger sida. KORREKT
Kontrollera att dränerings-
slangen inte är klämd eller
vikt för att säkerställa god
dränering.
INTE KORREKT
Veck på dräneringsslangen
skapar ”vattenlås”.
INTE KORREKT
Veck på dräneringsslangen
skapar ”vattenlås”.
INTE KORREKT
Placera inte änden
på dräneringsslangen i
vatten eller i kärl
där vatten samlas. Detta
förhindrar god
dränering.
För att förhindra oönskat läckage måste du plugga
dräneringshål som inte används med de medföljande
gummipluggarna.
1. För att säkerställa korrekt dränering bör du fästa
dräneringsslangen på samma sida som
köldmedierören kommer ut från enheten.
2. Anslut dräneringsslangsförlängningen (köps separat)
till änden på dräneringsslangen.
3. Linda anslutningsstället noga med teflontejp för att
säkerställa god tätning och förhindra läckage.
4. Skydda den del av dräneringsslangen som blir kvar
inomhus mot kondens med rörisolering av skumplast.
5. Ta bort luftfiltret och häll lite vatten i
kondensattråget för att kontrollera att vattnet rinner
smidigt från enheten.
Se till att dräneringsslangen dras enligt bild 3.5.
Bild 3.5
Bild 3.6
Bild 3.7
Bild 3.8
INSTALLATION AV INOMHUSENHET
Vik INTE dräneringsslangen.
Skapa INGA ”vattenlås”.
Lägg INTE änden på dräneringsslangen i vatten eller ett
kärl där vatten samlas.
✔
✘
✘
✘
15
© 2021, Elon Group AB. All rights reserved.

LÄS DESSA FÖRESKRIFTER INNAN
NÅGOT ELEKTRISKT ARBETE UTFÖRS.
1. Allt elinstallationsarbete måste följa lokala och nationel-
la elinstallationsregler och utföras av behörig elektriker.
2. Alla elanslutningar måste utföras enligt elschemat på
inomhus- respektive utomhusenhetens panel.
3. Om det finns ett allvarligt säkerhetsproblem med
strömförsörjningen måste arbetet avbrytas omedelbart.
Förklara anledningen för kunden och vägra installera
enheten tills säkerhetsproblemet har åtgärdats.
4. Nätspänningen ska vara inom 90–100 % av märkspän-
ningen. Otillräcklig strömförsörjning kan orsaka felfunk-
tion, elstöt eller brand.
5. Om strömmen kopplas till fast elinstallation måste
ett överspänningsskydd och en huvudströmbrytare
installeras med en kapacitet på 1,5 gånger enhetens
märkström.
6. Om strömmen kopplas till fast elinstallation måste en
kretsbrytare eller jordfelsbrytare som bryter alla poler
via en frånskiljare med ett kontaktavstånd på minst 3
mm ingå i den fasta elinstallationen. Den kretsbrytare
eller jordfelsbrytare som den behöriga elektrikern
använder måste vara godkänd.
7. Anslut enheten endast till ett uttag för en enskild
förgreningskrets. Anslut inte andra apparater till samma
eluttag.
8. Se till att jorda luftvärmepumpen ordentligt.
9. Varje ledning måste vara ordentligt ansluten. En lös
ledning kan få terminalen att överhettas och orsaka
felfunktion eller brand.
10. Se till att inga ledningar kan komma i kontakt med eller
vilar mot köldmedierör, kompressorn eller rörliga delar
inuti enheten.
11. Om enheten har en extra elvärmare måste denna instal-
leras minst 1 meter från lättantändligt material.
SLÅ ALLTID FRÅN SYSTEMETS HUVUDSTRÖM INNAN
NÅGOT EL- ELLER KABELARBETE UTFÖRS.
VARNING!
INSTALLATION AV INOMHUSENHET
16
© 2021, Elon Group AB. All rights reserved.
SE

STEG 6: ANSLUTA SIGNALKABELN
VÄLJA RÄTT KABELSTORLEK
OBSERVERA SÄKRINGSSPECIFIKATIONERNA
BLANDA INTE IHOP FASLEDARE OCH
NEUTRALLEDARE
Signalkabeln möjliggör kommunikation mellan inom-
husenheten och utomhusenheten. Innan du upprättar
anslutningen måste du välja rätt kabelstorlek.
Storleken på nätsladden, signalkabeln, säkringen och
brytaren som behövs avgörs av enhetens märkström.
Märkströmmen är angiven på märkplåten som sitter på
enhetens sida. Utgå från märkplåten när du ska välja
kabel, säkring och brytare.
Lucka till
plintblock
Lucka till
kopplings-
dosa
Skruv
Skruv
Kabelklämma
1. Förbered kabeln för anslutning:
• Skala av gummikappan på signalkabeln i båda
ändar med en kabelskalare för att blotta cirka 40 mm av
ledartrådarna.
• Skala av isoleringen i ändarna på ledartrådarna.
• Forma U-formade öglor i änden på trådarna med
hjälp av en tång.
NOTERA FASLEDAREN
När du krymper ledartrådarna är det viktigt att tydligt
separera fasledaren från de övriga ledarna.
2. Öppna frontpanelen på inomhusenheten.
3. Öppna kopplingsdosluckan på enhetens högra
sida och därefter plintblocksluckan med hjälp av en skruv-
mejsel. Nu kan du komma åt plintblocket.
Luftvärmepumpens kretskort (PCB) är försett med en
säkring som överströmsskydd. Specifikationerna för
säkringen är tryckta på kretskortet, till exempel:
Inomhusenhet:
T5A/250VAC
Utomhusenhet:
T20A/250VAC
T30A/250VAC
OBS! Säkringen är keramisk.
VARNING!
INSTALLATION AV INOMHUSENHET
VARNING ANMÄRKNING OM KABELDRAGNING
ALL KABELDRAGNING MÅSTE UTFÖRAS STRIKT ENLIGT
KOPPLINGSSCHEMAT PÅ INSIDAN AV INOMHUS-
ENHETENS FRONTPANEL.
ANSLUTNINGSPROCESSEN KAN SKILJA SIG NÅGOT
MELLAN OLIKA ENHETER.
4. Skruva loss kabelklämman under plintblocket och
lägg den åt sidan.
5. Ta bort plastpanelen längst ned till vänster på
enhetens baksida.
6. Dra signalkabeln genom denna öppning från baksi-
dan och ut till enhetens front.
7. Matcha ihop ledartrådarnas färger enligt märk-
ningen på plintblocket, anslut de U-formade ändarna och
skruva åt varje ledartråd ordentligt i motsvarande plint.
8. Efter att du har kontrollerat att alla anslutningar är
säkra fäster du signalkabeln i enheten med kabelkläm-
man. Skruva åt kabelklämman ordentligt.
9. Sätt tillbaka kopplingsdosluckan på enhetens fram-
sida och plastpanelen på baksidan.
Detta är farligt och kan orsaka funktionsfel i luftvärme-
pumpen.
Bild 3.9
17
© 2021, Elon Group AB. All rights reserved.

STEG 7: BUNTA IHOP RÖR OCH KABLAR STEG 8: MONTERA INOMHUSENHETEN
DRÄNERINGSSLANGEN MÅSTE LIGGA UNDERST
BUNTA INTE IHOP RÖRÄNDARNA
VIRA INTE SIGNALKABELN TILLSAMMANS
MED ANDRA KABLAR
Innan du kan dra rörledningarna, dräneringsslangen och signalka-
beln genom hålet i väggen måste du bunta ihop dem för att spara
utrymme och skydda och isolera dem. 1. Om du redan har dragit köldmedierören ge-
nom hålet i väggen går du vidare till steg 4.
2. I annat fall dubbelkontrollerar du att ändarna
på köldmedierören är tätade så att smuts och
främmande material inte kan tränga in i rören.
3. För bunten med köldmedierör, dränerings-
slang och signalkabel långsamt genom hålet i
väggen.
4. Häng upp inomhusenhetens överdel i den
övre kroken på monteringsplattan.
5. Kontrollera att enheten sitter ordentligt på
monteringsplattan genom att trycka lätt i
enhetens sidor. Det ska inte gå att vicka eller
skjuta på enheten.
6. Tryck ned den undre halvan av enheten med
ett jämnt tryck. Fortsätt trycka ned tills enhe-
ten snäpper fast på krokarna utmed monte-
ringsplattans nederkant.
7. Kontrollera att enheten är ordentligt monterad
ytterligare en gång genom att trycka lätt i
sidorna igen.
Om du har installerat ett nytt anslutningsrör till
utomhusenheten gör du så här:
Se till att dräneringsslangen ligger underst i buntningen. Om
dräneringsslangen ligger överst kan det leda till att kondensattråget
svämmar över, vilket kan orsaka brand eller vattenskada.
Håll rörändarna fria när du buntar ihop ledningarna. Du måste kunna
komma åt dem för att utföra täthetsprovningen i slutet av
installationsprocessen (se avsnittet Elsäkerhetskontroller och
täthetsprovning i denna handbok).
När du buntar ihop dessa ledningar är det viktigt att du inte virar ihop
eller korsar signalkabeln med andra kablar.
1. Bunta ihop dräneringsslang, köldmedierör och
signalkabel enligt bild 3.10.
2. Fäst dräneringsslangen på köldmedierörens
undersida med vinyltejp.
3. Bunta ihop signalkabeln, köldmedierören och
dräneringsslangen ordentligt genom att linda in dem
med isoleringstejp. Dubbelkontrollera att alla ledningar
är hopbuntade enligt bild 3.10.
Inomhusenhet
Utrymme bakom
enheten
Köldmedierör
Isoleringstejp
Signalkabel Dräneringsslang
INSTALLATION AV INOMHUSENHET
Bild 3.10
18
© 2021, Elon Group AB. All rights reserved.
SE

ENHETEN GÅR ATT JUSTERA
1. Häng upp inomhusenhetens överdel i den övre kroken på
monteringsplattan.
2. Använd hållaren i monteringsplattan för att stötta upp enheten
så att du får tillräckligt med plats för att ansluta köldmedierören,
signalkabeln och dräneringsslangen. Se bild 3.11 som exempel.
3. Anslut dräneringsslangen och köldmedierören (se avsnittet
Anslutning av köldmedierör i denna handbok för anvisningar).
4. Håll röranslutningspunkten fri för att kunna utföra
täthetsprovning (se avsnittet Elsäkerhetskontroller och
täthetsprovning i denna handbok).
5. När läckagetestet är klart lindar du in anslutningspunkten med
isoleringstejp.
6. Ta bort hållaren eller kilen som stöttar upp enheten.
7. Tryck ned den undre halvan av enheten med ett jämnt tryck.
Fortsätt trycka ned tills enheten snäpper fast på krockarna
utmed monteringsplattans nederkant.
Om köldmedierören redan är inbäddade i väggen gör du så här:
Tänk på att krokarna på monteringsplattan är mindre än hålen baktill
på enheten. Om det inte finns tillräckligt med plats för att komma
åt att ansluta inbäddade rör till inomhusenheten går den att justera
30–50 mm åt vänster eller höger, beroende på modell. (Se bild 3.12.)
30–50 mm 30–50 mm
Skjut åt vänster eller
höger
INSTALLATION AV INOMHUSENHET
Bild 3.11
Bild 3.12
19
© 2021, Elon Group AB. All rights reserved.

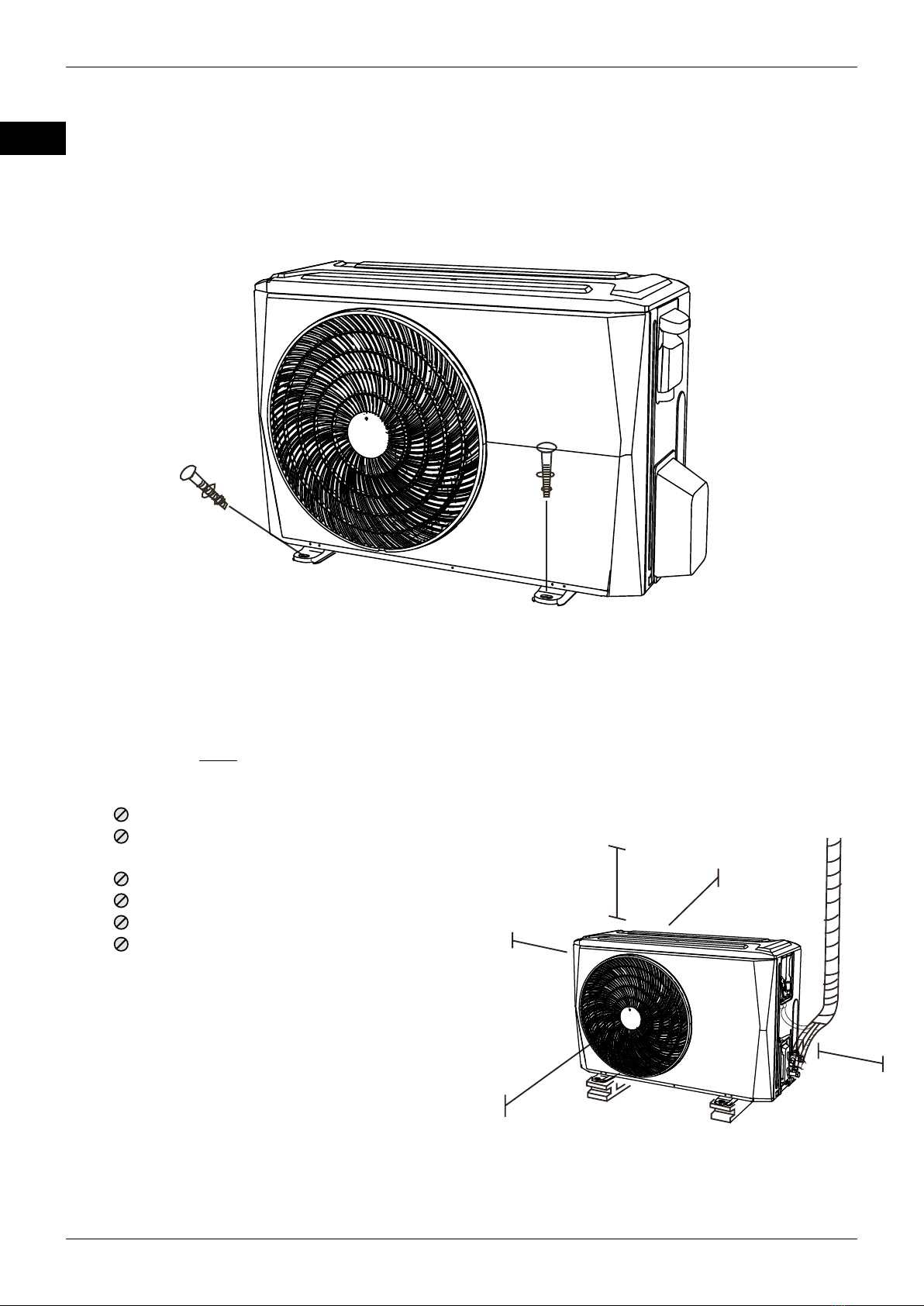

INSTALLATION AV UTOMHUSENHET
Innan du kan installera utomhusenheten måste du välja en
lämplig installationsplats. Följande är standarder som hjälper
dig att välja en lämplig plats att installera enheten på.
STEG 1: VÄLJA INSTALLATIONSPLATS
Nära hinder som kommer att blockera tilluft och frånluft
Nära allmänna gator, områden med mycket folk eller där
buller från enheten kommer att störa andra
Nära djur eller växter som kan ta skada av utblås av varmluft
Nära källa till brandfarlig gas
På en plats som är utsatt för stora mängder damm
På en plats som är utsatt för luft med mycket hög salthalt
INSTALLERA INTE ENHETEN PÅ FÖLJANDE
PLATSER:
• Uppfyller alla utrymmeskrav för installationen (bild 4.1)
• Bra luftcirkulation och ventilation
• Fast och stabil – platsen kan bära enheten och kommer
inte att vibrera
• Buller från enheten kommer inte att störa andra
• Skyddad mot långvarig exponering för direkt solljus och
nederbörd
EN KORREKT INSTALLATIONSPLATS
UPPFYLLER FÖLJANDE KRAV:
30 cm på
vänster sida
60 cm
ovanför
200 cm
framför
60 cm
på höger
sida
30 cm från
väggen bakom
Bild 4.1
20
© 2021, Elon Group AB. All rights reserved.
SE
Table of contents
Languages:
Popular Heat Pump manuals by other brands

Hayward
Hayward summit SUM25TA owner's manual

Trane Technologies
Trane Technologies Axiom EXW Installation, operation and maintenance

Lennox
Lennox 13HPX Unit information

Daikin
Daikin Altherma 3 WS installation manual

Greenheck
Greenheck ERCH-HP Installation, operation and maintenance manual

Goodman
Goodman *SZC 16 SEER Technical manual

Lennox
Lennox XC15 Series installation instructions

Atlantic
Atlantic WOYA 060 LDC Installation and operating manual

Carrier
Carrier RHV090-120 installation instructions

STIEBEL ELTRON
STIEBEL ELTRON WWK 222 Operation and installation manual

Aquacal
Aquacal HeatWave SuperQuiet SQ120R instruction manual

CLIVET
CLIVET WSHN-XEE2 10.2 Installation and operating manual
