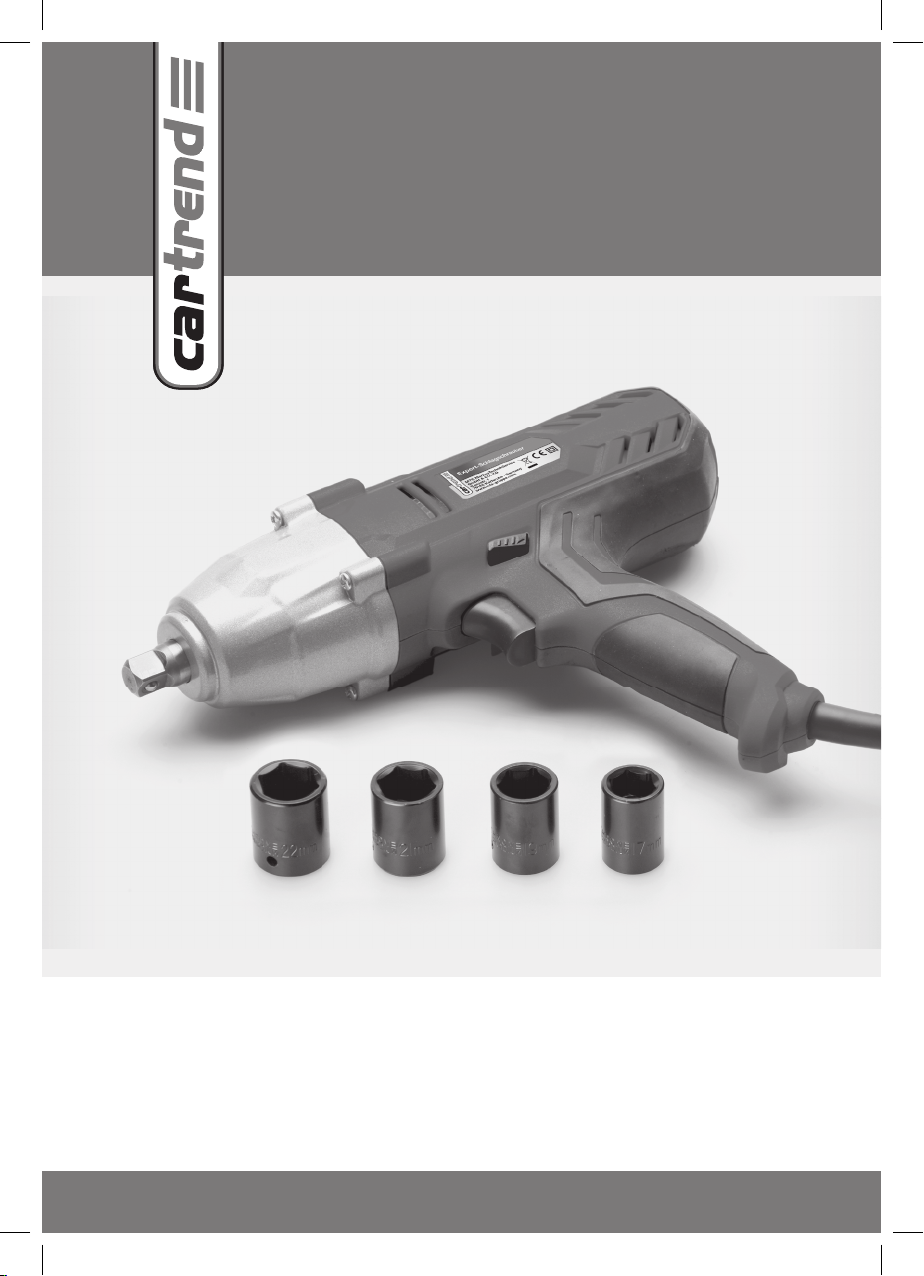

Cartrend Expert 50275 User manual

Expert-
Schlagschrauber
50275
D Originalbetriebsanleitung 2
GB Original operating instructions 20
F Notice d’instructions originale 38
I Istruzioni per l’uso originali 56
PL Oryginalna instrukcja eksploatacji 74
50275_Schlagschrauber_Expert_BA_171026.indd 1 26.10.17 14:01

2
D Originalbetriebsanleitung
1. Sicherheitshinweise..................................................3
1.1 Allgemeine Sicherheitshinweise für
Elektrowerkzeuge ................................................3
1.2 Sicherheitshinweise für Schlagschrauber...........6
2. Lieferumfang................................................................8
3. Erklärung verwendeter Symbole.............................8
4. Bedienelemente..........................................................9
5. Gebrauch....................................................................10
5.1 Bestimmungsgemäßer Gebrauch ......................10
5.2 Nicht bestimmungsgemäßer Gebrauch ............10
6. Bedienung..................................................................10
6.1 Steckschlüssel einsetzen/abnehmen ................11
6.2 Ein-/Ausschalten ...............................................11
6.3 Reifen wechseln ................................................13
7. Reinigung und Pflege...............................................14
8. Umweltschutz............................................................15
9. Problembehebung.....................................................16
10. Technische Daten .....................................................17
10.1 Schall und Vibration...........................................17
10.2 Hinweise für Schall- und Vibrationswerte .......18
10.3 Hinweis zur Lärmbelästigung ...........................18
11. Garantieerklärung ....................................................18
12. EG-Konformitätserklärung ......................................92
Inhalts-
verzeichnis
50275_Schlagschrauber_Expert_BA_171026.indd 2 26.10.17 14:01

3
WARNUNG
Lesen Sie alle Sicherheitshinweise und Anweisungen!
Versäumnisse bei der Einhaltung der Sicherheitshinweise und
Anweisungen können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen!
Bewahren Sie alle Sicherheitshinweise und Anweisungen für
die Zukunft auf und geben Sie sie ggf. an andere Benutzer oder
nachfolgende Besitzer weiter.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“
bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf
akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.
Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen
führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge
erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der
Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie
die Kontrolle über das Elektrowerkzeug verlieren.
a) Der Anschlussstecker des Elektrowerkzeuges muss in die
Steckdose passen. Der Stecker darf in keiner Weise verändert
werden. Verwenden Sie keine Adapterstecker gemeinsam
mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker
und passende Steckdosen verringern das Risiko eines elektrischen
Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie
von Rohren, Heizungen, Herden und Kühlschränken. Es besteht
ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper
geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern.
Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko
eines elektrischen Schlages.
1. Sicherheits-
hinweise
1.1 Allgemeine
Sicherheits-
hinweise für
Elektrowerkzeuge
Arbeitsplatz-
sicherheit
Elektrische
Sicherheit
50275_Schlagschrauber_Expert_BA_171026.indd 3 26.10.17 14:01

4
d) Zweckentfremden Sie das Kabel nicht, um das
Elektrowerkzeug zu tragen, aufzuhängen oder um den
Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel
fern von Hitze, Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das
Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten,
verwenden Sie nur Verlängerungskabel, die auch für den
Außenbereich geeignet sind. Die Anwendung eines für den
Außenbereich geeigneten Verlängerungskabels verringert das Risiko
eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter
Umgebung nicht vermeidbar ist, verwenden Sie
einen Fehlerstromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters vermindert das Risiko eines elektrischen
Schlages.
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun,
und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn
Sie müde sind oder unter dem Einfluss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim
Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen
führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine
Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie
Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder
Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.
Vergewissern Sie sich, dass das Elektrowerkzeug
ausgeschaltet ist, bevor Sie es
an die Stromversorgung und/oder den Akku anschließen,
es aufnehmen oder tragen. Wenn Sie beim Tragen des
Elektrowerkzeuges den Finger am Schalter haben oder das
Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen,
kann dies zu Unfällen führen.
Sicherheit von
Personen
50275_Schlagschrauber_Expert_BA_171026.indd 4 26.10.17 14:01

5
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel,
bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder
Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu
Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für
einen sicheren Stand und halten Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite
Kleidung oder Schmuck. Halten Sie Haare, Kleidung und
Handschuhe fern von sich bewegenden Teilen. Lockere
Kleidung, Schmuck oder lange Haare können von sich bewegenden
Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert
werden können, vergewissern Sie sich, dass diese
angeschlossen sind und richtig verwendet werden.
Verwendung einer Staubabsaugung kann Gefährdungen durch Staub
verringern.
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit
das dafür bestimmte Elektrowerkzeug. Mit dem passenden
Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen
Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt
ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten
lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen
Sie den Akku, bevor Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Elektrowerkzeug weglegen.
Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des
Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb
der Reichweite von Kindern auf. Lassen Sie Personen das
Elektrowerkzeug nicht benutzen, die mit diesem nicht
vertraut sind oder diese Anweisungen nicht gelesen haben.
Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen
Personen benutzt werden.
Verwendung und
Behandlung des
Elektrowerk-
zeuges
50275_Schlagschrauber_Expert_BA_171026.indd 5 26.10.17 14:01

6
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie,
ob bewegliche Teile einwandfrei funktionieren und nicht
klemmen, ob Teile gebrochen oder so beschädigt sind, dass
die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges
reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig
gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen
sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge
usw. entsprechend diesen Anweisungen. Berücksichtigen
Sie dabei die Arbeitsbedingungen und die auszuführende
Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als
die vorgesehenen Anwendungen kann zu gefährlichen Situationen
führen.
h) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem
Fachpersonal und nur mit Original- Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges
erhalten bleibt.
Halten Sie das Gerät an den isolierten Griffflächen, wenn
Sie Arbeiten ausführen, bei denen die Schraube verborgene
Stromleitungen oder das eigene Netzkabel treffen kann. Der
Kontakt der Schraube mit einer spannungsführenden Leitung kann auch
metallene Geräteteile unter Spannung setzen und zu einem elektrischen
Schlag führen.
• Die Räder vor Gebrauch des Produkts stets blockieren oder verkeilen
und die Feststellbremse anziehen.
• Beim Entfernen oder Anbringen der Radkappe äußerste Vorsicht walten
lassen, um Personen- oder Sachschäden zu vermeiden.
• Beim Wechsel der Fahrzeugreifen zusätzliche Hebevorrichtungen und
Sicherheitsstützvorrichtungen verwenden.
• Beim Gebrauch den Antrieb des Schlagschraubers nicht mit den
Händen berühren.
Service
1.2 Sicherheits-
hinweise für
Schlagschrauber
50275_Schlagschrauber_Expert_BA_171026.indd 6 26.10.17 14:01

7
Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen,
bleiben immer Restrisiken bestehen. Folgende Gefahren können im
Zusammenhang mit der Bauweise und Ausführung dieses Elektro-
werkzeugs auftreten:
1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen
wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren,
falls das Gerät über einen längeren Zeitraum verwendet wird oder
nicht ordnungsgemäß geführt und gewartet wird.
Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein
elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen
aktive oder passive medizinische Implantate beeinträchtigen. Um die
Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern,
empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und
den Hersteller vom medizinischen Implantat zu konsultieren, bevor das
Elektrowerkzeug bedient wird.
Tragen Sie eine Staubschutzmaske. Beim
Bearbeiten von Holz und anderer Materialien kann
gesundheitsschädlicher Staub entstehen.
Tragen Sie stets eine Schutzbrille. Verletzungsgefahr für
die Augen durch Splitter oder Stäube.
Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann
Gehörverlust bewirken.
Tragen Sie Schutzkleidung. Wie zusätzliche
Arbeitshemden, Overalls und Mützen.
Restrisiken
50275_Schlagschrauber_Expert_BA_171026.indd 7 26.10.17 14:01

8
2. Lieferumfang
3. Erklärung
verwendeter
Symbole
1 Schlagschrauber
mit Netzkabel
4 Steckschlüsseleinsätze
(17 mm, 19 mm, 21 mm, 22 mm)
1 Tragekoffer (ohne Abb.)
Diese Symbole werden auf den folgenden Seiten und/oder auf dem
Produkt verwendet:
Warnung Betriebsanleitung
lesen
Schutzkleidung tragen Staubschutzmaske
tragen
Gehörschutz tragen Augenschutz
tragen
Schutzklasse II
Altgerät darf nicht
im Restmüll
entsorgt werden.
4 Steckschlüsseleinsätze
2. Lieferumfang
mit
50275_Schlagschrauber_Expert_BA_171026.indd 8 26.10.17 14:01

9
1. Handgriff
2. Netzkabel mit Netzstecker
3. Ein-/Ausschalter
4. Lüftungsöffnung
5. Drehrichtungsschalter
6. Werkzeugaufnahme
7. Metallgehäuse
8. Steckschlüsseleinsatz 4 Stk.
17, 19, 21 und 22 mm
9. Koffer (nicht abgebildet)
10. Betriebsanleitung (nicht abgebildet)
4. Bedien-
elemente
22 mm
21 mm
19 mm
17 mm
8
50275_Schlagschrauber_Expert_BA_171026.indd 9 26.10.17 14:01

10
Dieser Schlagschrauber ist geeignet, um Bolzen, Schrauben und Muttern
ein- bzw. auszudrehen. Benutzen Sie ihn nicht für andere Zwecke. Nicht
bestimmungsgemäße Benutzung des Werkzeugs kann Personen- oder
Sachschäden verursachen.
Mit diesem Schlagschrauber dürfen ausschließlich Steckschlüssel mit
Vierkanteinsätzen (12,7 mm, ½") verwendet werden.
Alle Anwendungen mit dem Gerät die nicht im Kapitel
"Bestimmungsgemäße Verwendung" genannt sind, gelten als eine nicht
bestimmungsgemäße Verwendung.
Das Gerät darf nicht zu folgenden Zwecken eingesetzt werden:
• Zum Mischen von Farben oder Baustoffen,
• Polieren, Schleifen, Schärfen, Gravieren mit entsprechenden Vorsätzen,
• Antrieb für weitere Geräte.
Es besteht Verletzungsgefahr.
Für alle daraus entstandenen Sachschäden sowie Personenschäden, die
aufgrund einer Fehlanwendung entstanden sind, haftet der Benutzer des
Gerätes.
Bei Verwendung anderer bzw. nicht Original-Bauteile an der Maschine
erlischt herstellerseitig die Garantieleistung.
Warnung!
• Um das Risiko von Verletzungen zu verringern, trennen
Sie das Werkzeug stets von der Netzversorgung, bevor
Sie Zubehörteile einsetzen bzw. entfernen oder bevor Sie
Einstellungen verändern.
• Benutzen Sie ausschließlich speziell für Schlagschrauber
entworfene Steckschlüssel bzw. anderes Zubehör. Andere
Steckschlüssel bzw. anderes Zubehör könnte/n splittern oder
zerbrechen und dadurch Verletzungen verursachen.
5. Gebrauch
5.1 Bestimmungs-
gemäßer Gebrauch
5.2 Nicht
bestimmungs-
gemäßer Gebrauch
6. Bedienung
50275_Schlagschrauber_Expert_BA_171026.indd 10 26.10.17 14:01

11
Führen Sie vor der Benutzung des Werkzeugs eine visuelle Prüfung durch:
Weisen z.B. die Steckschlüssel Sprünge auf und sitzen sie korrekt auf dem
Steckschlüsselhalter? Hat sich der Steckschlüsselhalter verzogen?
Sind Ein-/Ausschalter, Netzkabel oder Netzstecker beschädigt?
• Steckschlüssel (8) befestigen: Führen Sie den Steckschlüssel an die
Werkzeugaufnahme (6) und drücken Sie ihn bis zum Einrasten in den
Steckschlüsselhalter ein.
• Steckschlüssel (8) abnehmen: Halten Sie den Steckschlüssel fest und
ziehen Sie ihn aus der Werkzeugaufnahme (6).
Dieser Schlagschrauber ist mit einem Ein-/Ausschalter (3) ausgestattet,
mit dem Sie den Schlagschrauber bedienen können. Das Gerät läuft mit
maximaler Drehzahl an. Zum Ausschalten lassen Sie den Ein-/Ausschalter
los.
• Wählen Sie einen geeigneten Steckschlüssel aus. Achten Sie beim
Einsetzen darauf, dass der Steckschlüssel fest und sicher auf der
Werkzeugaufnahme (6) sitzt.
• Verbinden Sie den Netzstecker (2) mit einer geeigneten Netzsteckdose.
• Setzen Sie das Werkzeug fest auf das zu bearbeitende
Befestigungsmaterial (Bolzen bzw. Mutter) an.
• Sie können durch Schieben des Drehrichtungsschalters (5) zwischen
Rechts- und Linkslauf wechseln.
• Für Rechtslauf-Rotation (im Uhrzeigersinn, zum Eindrehen von
Befestigungsmaterial) ist das max. Drehmoment auf 100 Nm begrenzt.
Prüfen Sie vor der Benutzung, ob die Rotationsrichtung korrekt ist.
6.1 Steckschlüssel
einsetzen/
abnehmen
6.2 Ein-/Ausschalten
50275_Schlagschrauber_Expert_BA_171026.indd 11 26.10.17 14:01

12
Achtung! Aus Sicherheitsgründen ist das Drehmoment
beim Rechtslauf auf 100 Nm begrenzt. Bitte ziehen Sie die
Radbolzen mit einem Drehmomentschlüssel und einem
Drehmoment von ca. 120 Nm fest. Wir weisen Sie darauf
hin, dass nach einer Fahrstrecke von ca. 50 km die Radbolzen
nachgezogen werden müssen. Überprüfen Sie den festen Sitz
der Radbolzen.
• Für Linkslauf-Rotation (entgegen Uhrzeigersinn, zum Lösen von
Befestigungsmaterial) beträgt das max. Drehmoment 300 Nm. Prüfen
Sie vor der Benutzung, ob die Rotationsrichtung korrekt ist.
• Lassen Sie den Ein-/Ausschalter (3 ) los, um das Werkzeug stoppen zu
lassen.
• Trennen Sie den Netzstecker (2) nach der Arbeit von der Netzsteckdose.
Arbeitshinweise:
• Das Lösen/Festdrehen von Bolzen, Schrauben oder Muttern
kann mehrere Schläge benötigen.
• Je länger Sie einen Bolzen, eine Schraube oder eine
Mutter eindrehen, desto fester wird sie sitzen. Vermeiden
Sie verlängertes Eindrehen, um Beschädigungen des
Befestigungsmaterials oder des Untergrundes zu
verhindern.
• Beachten Sie insbesondere, dass kleineres
Befestigungsmaterial häufig geringere Festigkeit benötigt.
• Öl, Schmutz, Rost und andere auf den Gewinden bzw.
unter den Schraubenköpfen befindliche Stoffe können die
Festigkeit der Befestigungsmaterialien beeinflussen.
Warnung! Halten Sie Hände und Netzkabel in genügendem
Abstand der Steckschlüssel und sich bewegender Teile.
Warnung! Lassen Sie den Motor vor dem Umschalten
zwischen Rechtslauf und Linkslauf vollständig zur Ruhe
kommen, um Beschädigung des Motors und anderer
Werkzeugteile zu verhindern.
50275_Schlagschrauber_Expert_BA_171026.indd 12 26.10.17 14:01

13
Warnung! Befolgen Sie bitte die Hinweise im
Handbuch des Herstellers des Fahrzeugs zum Gebrauch
dieses Produkts. Die empfohlenen Angaben in keinem
Fall überschreiten. Die Radmuttern entsprechend den
in der Bedienungsanleitung des Fahrzeugs aufgeführten
Drehmomentangaben anziehen. Zu fest oder zu locker
angezogene Radmuttern können zum Versagen des
Rades führen.
• Legen Sie einen Gang ein, oder stellen Sie das Automatikgetriebe auf
„P“. Blockieren Sie die Räder mit der Handbremse.
• Es dürfen sich keine Personen im Fahrzeug aufhalten.
• Heben Sie das KFZ mit dem Original-Zubehör und -Werkzeug des
KFZ-Herstellers an. Halten Sie sich strikt an die Bedienungsanleitung
des Herstellers.
• Sichern Sie das Fahrzeug gegen Wegrollen und durch Unterstellböcke.
• Wählen Sie einen geeigneten Steckschlüssel aus. Achten Sie beim
Einsetzen darauf, dass der Steckschlüssel fest und sicher auf der
Werkzeugaufnahme (6) sitzt.
• Verbinden Sie den Netzstecker (2) mit einer geeigneten Netzsteckdose.
• Setzen Sie das Werkzeug fest auf das zu bearbeitende
Befestigungsmaterial des Reifens an.
• Zum Eindrehen (im Uhrzeigersinn) drücken Sie den Drehrichtungsschalter
(5) auf die Rechtslauf-Position. Prüfen Sie vor der Benutzung, ob die
Rotationsrichtung korrekt ist.
Achtung! Aus Sicherheitsgründen ist das Drehmoment
beim Rechtslauf auf 100 Nm begrenzt. Bitte ziehen Sie die
Radbolzen mit einem Drehmomentschlüssel und einem
Drehmoment von ca. 120 Nm fest. Wir weisen Sie darauf
hin, dass nach einer Fahrstrecke von ca. 50 km die Radbolzen
nachgezogen werden müssen. Überprüfen Sie den festen Sitz
der Radbolzen.
6.3 Reifen wechseln
50275_Schlagschrauber_Expert_BA_171026.indd 13 26.10.17 14:01

14
7. Reinigung
und Pflege
• Zum Lösen (entgegen dem Uhrzeigersinn) stellen Sie den
Drehrichtungs-schalter (5) auf die Linkslauf-Position. Prüfen Sie vor der
Benutzung, ob die Rotationsrichtung korrekt ist.
• Das Lösen der Radmuttern/-schrauben kann mehrere Schläge
erfordern.
• Lassen Sie den Ein-/Ausschalter (3) los, um das Werkzeug stoppen zu
lassen.
• Trennen Sie den Netzstecker (2) nach der Arbeit von der
Netzsteckdose.
Anmerkungen:
• Beachten Sie strikt die Herstellerhinweise bezüglich
des zu verwendenden Drehmoments. Es gibt hier keine
generellen Werte für Alufelgen oder Stahlfelgen.
• Bitte prüfen Sie vor Fahrtantritt mit einem
Drehmomentschlüssel den korrekten Sitz der Radmuttern/-
schrauben.
• Prüfen Sie nach 30-50 km Fahrtstrecke mit einem
Drehmomentschlüssel den korrekten Sitz der Radmuttern/-
schrauben erneut.
Warnung! Trennen Sie das Werkzeug vor Reinigung oder
Pflege stets von der Netzversorgung, um das Risiko von
Verletzungen zu vermindern. Versuchen Sie niemals, das
Werkzeug selber zu reparieren.
• Ziehen Sie den Netzstecker (2) aus der Netzsteckdose.
• Entfernen Sie den Steckschlüssel (8) aus der Werkzeugaufnahme (6).
• Reinigen Sie die Entlüftungsschlitze von Staub und Schmutz.
• Benutzen Sie eine milde Seife und ein angefeuchtetes Tuch, um das
Gehäuse und den Handgriff (1) des Schlagschraubers zu reinigen.
Halten Sie den Handgriff stets frei von Öl und Schmierfett.
• Wir empfehlen, das Werkzeug und die Zubehörteile im Tragekoffer
(9) an einem trockenen und sauberen Ort vor dem Zugriff von Kindern
geschützt aufzubewahren.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich
qualifizierte Person ersetzt werden, um Sicherheitsgefährdungen zu
vermeiden.
50275_Schlagschrauber_Expert_BA_171026.indd 14 26.10.17 14:01

15
8. Umwelt-
schutz
Achtung!
• Benutzen Sie keine Reinigungsmittel, Alkohol oder
Verdünnungsmittel, um das Werkzeug zu reinigen. Diese
könnten die Kunststoffteile und andere isolierte Teile des
Werkzeuges beschädigen.
• Benutzen Sie niemals brennbare oder entflammbare
Verdünnungsmittel in der Nähe des Werkzeuges!
• Tauchen Sie das Werkzeug niemals in Flüssigkeiten ein
und achten Sie darauf, dass keine Flüssigkeiten in das
Werkzeug einlaufen können.
Die Produktverpackung besteht aus recyclingfähigen
Materialien. Entsorgen Sie diese umweltgerecht und
sortenrein in den bereitgestellten Sammelbehältern.
Altgeräte dürfen nicht im normalen Hausmüll entsorgt
werden.
Entsprechend Richtlinie 2012/19/EU ist das Gerät am
Ende seiner Lebensdauer einer geordneten Entsorgung
zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe
der Wiederverwertung zugeführt und die Belastung der
Umwelt vermieden.
Geben Sie das Altgerät an einer Sammelstelle für
Elektroschrott oder einem Wertstoffhof ab.
Wenden Sie sich für nähere Auskünfte an Ihr örtliches
Entsorgungsunternehmen oder Ihre kommunale Verwaltung.
50275_Schlagschrauber_Expert_BA_171026.indd 15 26.10.17 14:01

16
9. Problem-
behebung Problem Ursache Lösung
Das Werkzeug
arbeitet nicht.
Der Netzstecker (2)
ist nicht korrekt mit
einer Netzsteckdose
verbunden.
Die Netzsteckdose
liefert keinen Strom.
Verbinden Sie den
Netzstecker (2) korrekt
mit einer Netzsteckdose.
Stellen Sie sicher, dass
die Netzsteckdose Strom
anliefert.
Anomale Geräusche
oder Vibrationen.
Steckschlüssel
(8) nicht korrekt
am Werkzeug
eingesetzt.
Werkzeugschrauben
lose.
Werkzeugmotor
muss geölt oder
repariert werden.
Setzen Sie den
Steckschlüssel (8)
korrekt ein.
Ziehen Sie alle
Werkzeugschrauben an.
Lassen Sie das Werkzeug
von einer autorisierten
Werkstatt reparieren.
Steckschlüssel
(8) kann nicht
problemlos auf
Bolzen oder Muttern
angesetzt werden.
Wählen Sie
einen geeigneten
Steckschlüssel (8),
mit dem der Bolzen/
die Mutter bearbeitet
werden kann.
Der ausgewählte
Steckschlüssel (8)
ist für das zu
bearbeitende
Befestigungsmaterial
(Bolden, Mutter)
nicht geeignet.
50275_Schlagschrauber_Expert_BA_171026.indd 16 26.10.17 14:01

17
10.
Technische
Daten
10.1 Schall und
Vibration
Artikelnummer: 50275
Nennspannung: 230 V~, 50 Hz
Nennaufnahmeleistung: 520 W
Steckschlüsseleinsatz –
Vierkant-Größe: 12,7 mm, ½"
Maximales Drehmoment: 300 Nm Linkslauf (lösen)
nach ISO 5393
100 Nm Rechtslauf (eindrehen)
nach ISO 5393
Schutzklasse: Klasse II 
IP-Schutzart: IPX0
Leerlaufdrehzahl n0: 3500 min-1
Steckschlüsselgrößen: SW17, SW19, SW21 und SW22
Gewicht (Netto): 3,23 kg
Schalldruckpegel LPA: 99,04 dB(A); KPA: 3,0 dB(A)
Schallleistungspegel LWA: 110,04 dB(A); KWA: 3,0 dB(A)
Hand-Arm-Vibration ah: 15,318 m/s2; K: 1,5 m/s2
ah mit der Arbeitsweise
„Anziehen von Schrauben
und Muttern max. zulässiger
Größe”
• Hinweis: Die Schall- und Vibrationswerte wurden gemessen gemäß
EN 60745-1 und EN 60745-2-2.
• Hinweis: Der angegebene Vibrationswert ist nach einem genormten
Prüfverfahren ermittelt worden und kann verwendet werden, um
verschiedene Elektrowerkzeuge miteinander zu vergleichen. Zudem
eignet sich dieser Wert, um Belastungen für den Benutzer, die durch
Vibrationen entstehen, im Vorhinein einschätzen zu können.
50275_Schlagschrauber_Expert_BA_171026.indd 17 26.10.17 14:01

18
10.2 Hinweise
für Schall- und
Vibrationswerte
10.3 Hinweis zur
Lärmbelästigung
11. Garantie-
erklärung
• Warnung! Abhängig davon, wie Sie das Elektrowerkzeug
einsetzen, können die tatsächlichen Vibrationswerte von
dem angegebenen abweichen.
• Ergreifen Sie Maßnahmen, um sich gegen
Vibrationsbelastungen zu schützen. Berücksichtigen Sie
dabei den gesamten Arbeitsablauf, also auch Zeitpunkte,
zu denen das Elektrowerkzeug ohne Last arbeitet oder
ausgeschaltet ist.
• Geeignete Maßnahmen umfassen unter anderem eine
regelmäßige Wartung und Pflege des Elektrowerkzeuges
und der Werkzeugaufsätze, Warmhalten der Hände,
regelmäßige Pausen sowie eine gute Planung der
Arbeitsabläufe.
Eine gewisse Lärmbelästigung durch dieses Werkzeug ist nicht
vermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugelassene
und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhezeiten und
beschränken Sie die Arbeitsdauer auf das Notwendigste. Zu Ihrem
persönlichen Schutz und zum Schutz von in der Nähe befindlicher
Personen ist ein geeigneter Gehörschutz zu tragen.
Unbeschadet der gesetzlichen Gewährleistungsansprüche gewährt der
Hersteller eine Garantie gemäß den Gesetzen Ihres Landes, mindestens
jedoch 1 Jahr (in Deutschland 2 Jahre).
Garantiebeginn ist das Verkaufsdatum des Gerätes an den Endverbraucher.
Die Garantie erstreckt sich ausschließlich auf Mängel, die auf Material-
oder Herstellungsfehler zurückzuführen sind.
Garantiereparaturen dürfen ausschließlich von einem autorisierten
Kundendienst durchgeführt werden. Um Ihren Garantieanspruch geltend
zu machen ist der Original-Verkaufsbeleg (mit Verkaufsdatum) beizufügen.
50275_Schlagschrauber_Expert_BA_171026.indd 18 26.10.17 14:01

19
Von der Garantie ausgeschlossen sind:
• Normaler Verschleiß
• Unsachgemäße Anwendungen, wie z.B. Überlastung des Gerätes, nicht
zugelassene Zubehörteile
• Beschädigung durch Fremdeinwirkungen, Gewaltanwendung oder
durch Fremdkörper
• Schäden die durch Nichtbeachtung der Gebrauchsanleitung entstehen,
z.B. Anschluss an eine falsche Netzspannung oder Nichtbeachtung der
Montageanleitung
• Komplett oder teilweise demontierte Geräte.
Diese Betriebsanleitung kann auch als PDF-Datei bei unserem
Kundenservice angefordert werden.
50275_Schlagschrauber_Expert_BA_171026.indd 19 26.10.17 14:01

20
 Original Operating Manual
1. Safety information ....................................................21
1.1 General safety information for power tools......21
1.2 Safety information for impact wrenches...........24
2. Scope of delivery......................................................26
3. Explanation of symbols............................................26
4. Operating elements..................................................27
5. Use...............................................................................28
5.1 Proper use..........................................................28
5.2 Improper use .....................................................28
6. Operation....................................................................28
6.1 Inserting/removing sockets ...............................29
6.2 Switch on/off.....................................................29
6.3 Changing tires....................................................31
7. Cleaning and care.....................................................32
8. Environmental protection........................................33
9. Troubleshooting ........................................................34
10. Technical data...........................................................35
10.1 Sound and vibration...........................................36
10.2 Information on sound and vibration values ......36
10.3 Noise pollution information ..............................36
11. Warranty declaration...............................................36
12. EC declaration of conformity..................................92
