CEMO DT-Mobil MULTI 340 l User manual

Ruční čerpadlo / s počitadlem Strana 17
Elektrické čerpadlo 12 V / 24 V / s počitadlem Strana 18
Elektrické čerpadlo 230 V / s počitadlem Strana 19
Bomba manual / con contador Página 14
Electrobomba 12 V / 24 V / con contador Página 15
Electrobomba 230 V / con contador Página 16
Pompa manuale / con contatore pagina 11
Elettropompa 12 V / 24 V / con contatore pagina 12
Elettropompa 230 V / con contatore pagina 13
Pompe manuelle / avec compteur Page 8
Pompe électrique 12 V/24 V / avec compteur Page 9
Pompe électrique 230 V / avec compteur Page 10
Hand pump / with meter Page 5
Electric pump 12 V / 24 V / with meter Page 6
Electric pump 230 V / with meter Page 7
Handpumpe / mit Zählwerk Seite 2
Elektropumpe 12 V / 24 V / mit Zählwerk Seite 3
Elektropumpe 230 V / mit Zählwerk Seite 4
135.0909.307 / 04.07 / Rn CHEMOWERK GmbH
In den Backenländern 5 • D-71384 Weinstadt
Tel. ++49 (0) 71 51/96 36-0 • Fax ++49 (0) 71 51/96 36-98 • www.cemo.de
DT-Mobil MULTI 340 l
D
GB
F
I
E
CZ

Handpumpe
a Pumpe auf Pumpenträger montieren mit:
4 x 6 Kt-Schraube M6 x 20
4 x Federring A6
4 x Scheibe A6,4
b Schutzkappe am Entnahmeschlauch entfernen.
Verschraubung mit Dichtung an der Saugseite der
Pumpe montieren.
c Befüllschlauch mit Auslaufkrümmer an der Druckseite
der Pumpe montieren.
Handpumpe mit Zählwerk
a Pumpe mit Zählwerk auf Pumpenträger montieren mit:
4 x 6 Kt-Schraube M6 x 20
4 x Federring A6
4 x Scheibe A6,4
b Schutzkappe am Entnahmeschlauch entfernen.
Verschraubung mit Dichtung an der Saugseite der
Pumpe montieren.
c Befüllschlauch mit Auslaufkrümmer am Zählwerk
montieren.
aa
b
c
c
b
2
D

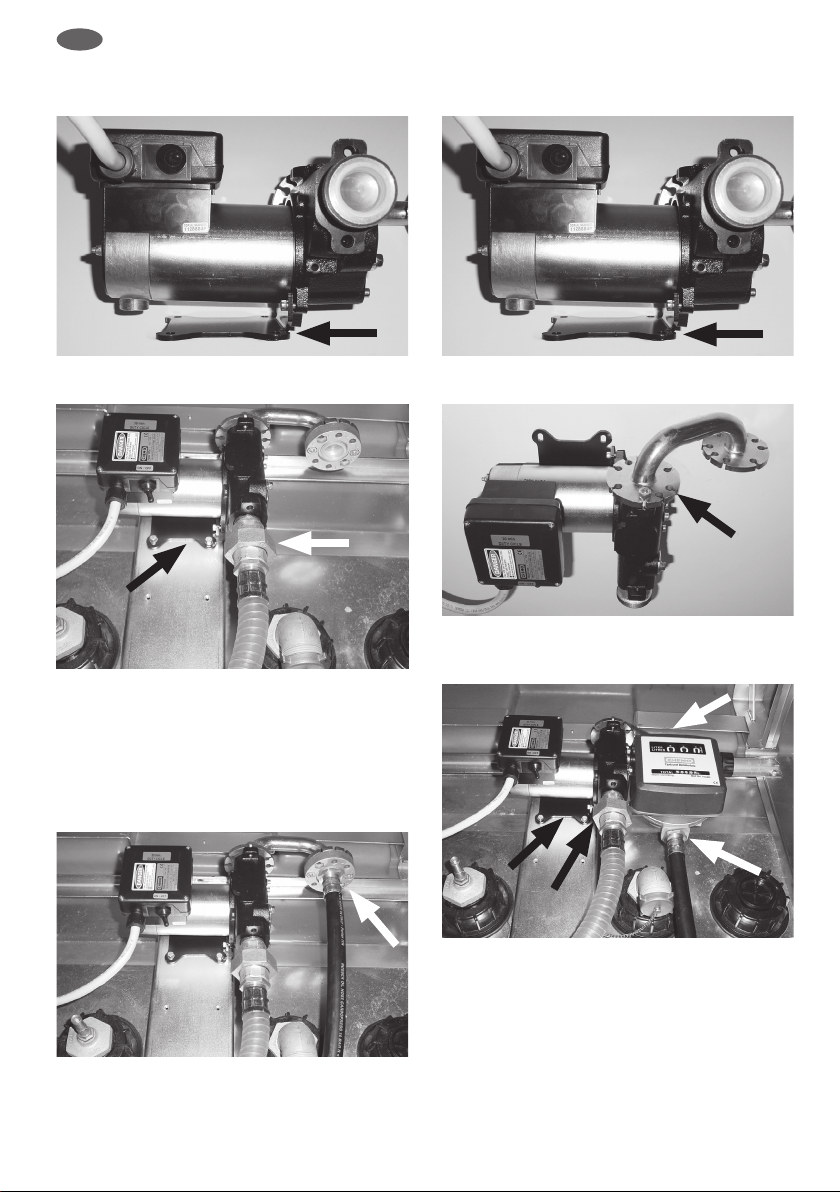

Elektropumpe 12 V / 24 V
a Pumpe mit Pumpenfuß montieren.
b Pumpe auf Pumpenträger montieren mit:
4 x 6 Kt-Schraube M6 x 20
4 x Federring A6
4 x Scheibe A6,4
c Schutzkappe am Entnahmeschlauch und der Pumpe
entfernen. Verschaubung mit Dichtung an der Saug-
seite der Pumpe montieren.
d Schutzkappe an Verbindungsleitung entfernen.
Befüllschlauch mit Zapfpistole an der Verbindungs-
leitung / Distanzscheibe montieren.
a
b
c
d
Elektropumpe 12 V / 24 V mit Zählwerk
a Pumpe mit Pumpenfuß montieren.
b Verbindungsleitung an der Pumpe 30° nach unten
montieren. Distanzscheibe entfällt.
c
Pumpe auf Pumpenträger montieren mit:
4 x 6 Kt-Schraube M6 x 20
4 x Federring A6
4 x Scheibe A6,4
d Schutzkappe am Entnahmeschlauch und der Pumpe
entfernen. Verschaubung mit Dichtung an der Saug-
seite der Pumpe montieren.
e Zählwerk an der Verbindungsleitung montieren.
f Befüllschlauch mit Zapfpistole am Zählwerk montieren.
a
c
d
e
f
b
3
D

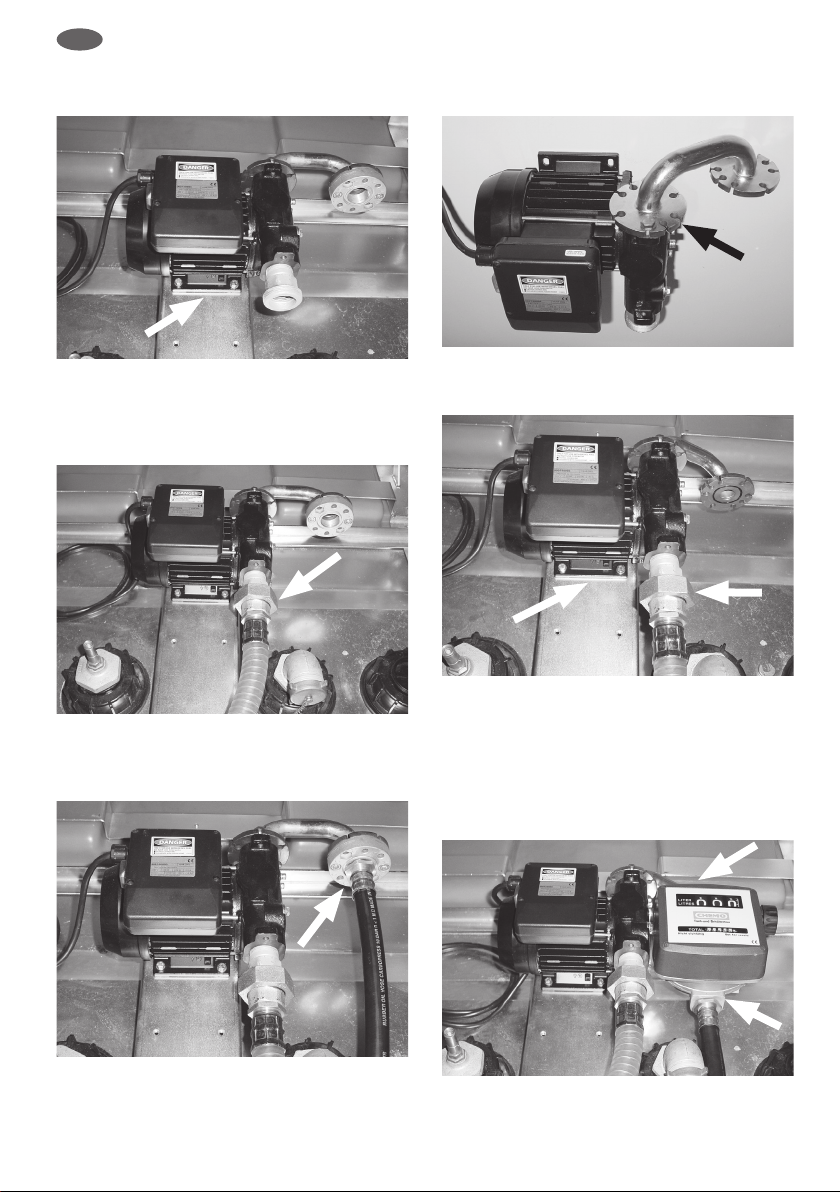

Elektropumpe 230 V
a Pumpe auf Pumpenträger montieren mit:
4 x 6 Kt-Schraube M6 x 20
4 x Federring A6
4 x Scheibe A6,4
b Schutzkappe am Entnahmeschlauch und der Pumpe
entfernen. Verschraubung mit Dichtung an der Saug-
seite der Pumpe montieren.
c Schutzkappe an Verbindungsleitung entfernen.
Befüllschlauch mit Zapfpistole an der Verbindungs-
leitung / Distanzschiebe montieren.
b
c
Elektropumpe 230 V mit Zählwerk
a Verbindungsleitung an der Pumpe 30° nach unten
montieren. Distanzscheibe entfällt.
b Pumpe auf Pumpenträger montieren mit:
4 x 6 Kt-Schraube M6 x 20
4 x Federring A6
4 x Scheibe A6,4
c Schutzkappe am Entnahmeschlauch und der Pumpe
entfernen. Verschraubung mit Dichtung an der Saug-
seite der Pumpe montieren.
d Zählwerk an der Verbindungsleitung montieren.
e Befüllschlauch mit Zapfpistole am Zählwerk montieren.
a
b
c
d
e
a
4
D

Hand pump
a Mount the pump on the pump support with:
4 x hex screws M6 x 20
4 x spring washer A6
4 x washer A6.4
b Remove the protective cap from the discharge hose.
Fit connector with seal to the suction side of the
pump.
c Connect the lling hose with discharge elbow to the
pressure side of the pump.
Hand pump with meter
a Fit pump with meter on the pump support using:
4 x hex screws M6 x 20
4 x spring washer A6
4 x washer A6.4
b Remove the protective cap from the discharge hose.
Fit connector with seal to the suction side of the
pump.
c Connect the lling hose with discharge elbow to the
meter.
aa
b
c
c
b
5
GB

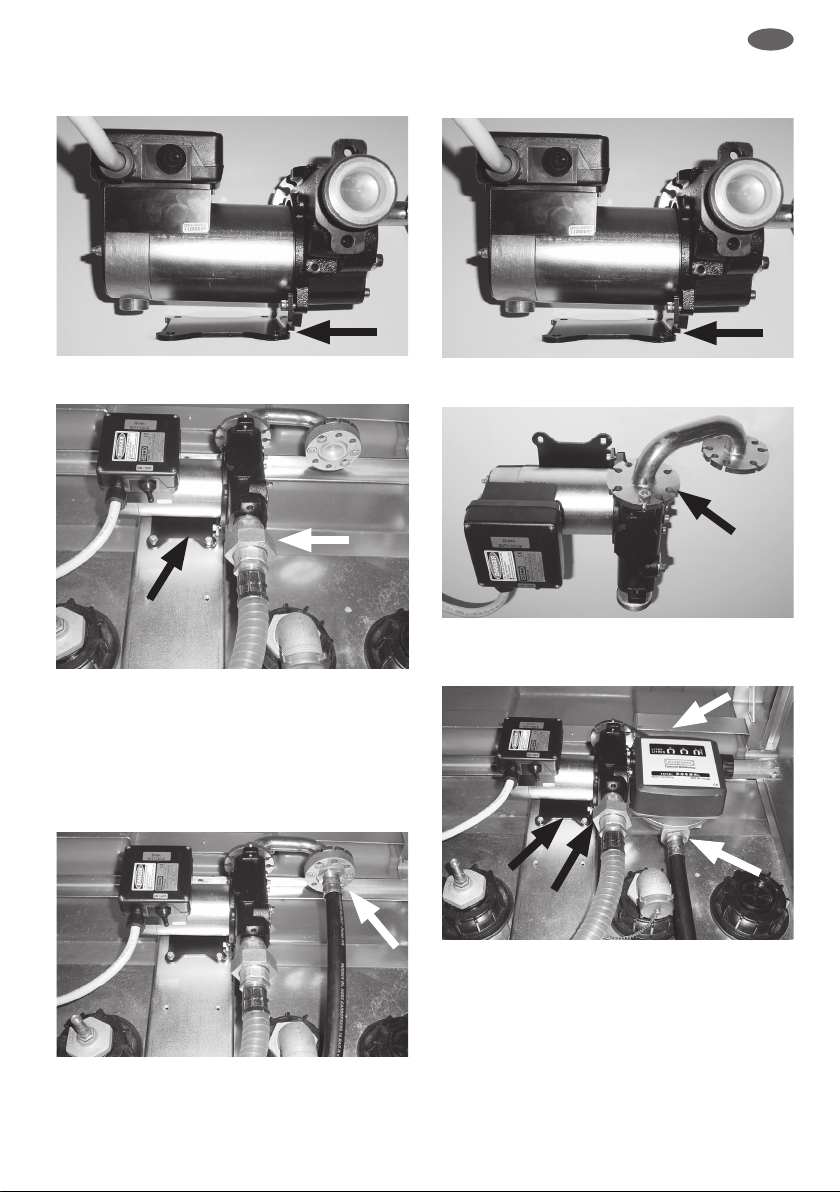

Electric pump 12 V / 24 V
a Mount the pump with pump feet.
b Fit pump on the pump support using:
4 x hex screws M6 x 20
4 x spring washer A6
4 x washer A6.4
c Remove the protective caps from the discharge hose
and the pump. Connect the connector with the seal to
the pump‘s suction side.
d Remove the protective cap from the connection line.
Connect the lling hose with delivery nozzle to the
connection line / spacer.
a
b
c
d
Electric pump 12 V / 24 V with meter
a Mount the pump with pump feet.
b C onnect the connection line to the pump 30° down-
wards. Spacer not required.
c Fit pump on the pump support using:
4 x hex screws M6 x 20
4 x spring washer A6
4 x washer A6.4
d Remove the protective caps from the discharge hose
and the pump. Connect the connector with the seal to
the pump‘s suction side.
e Fit the meter to the connection line.
f C onnect the lling hose with delivery nozzle to the
meter.
a
c
d
e
f
b
6
GB

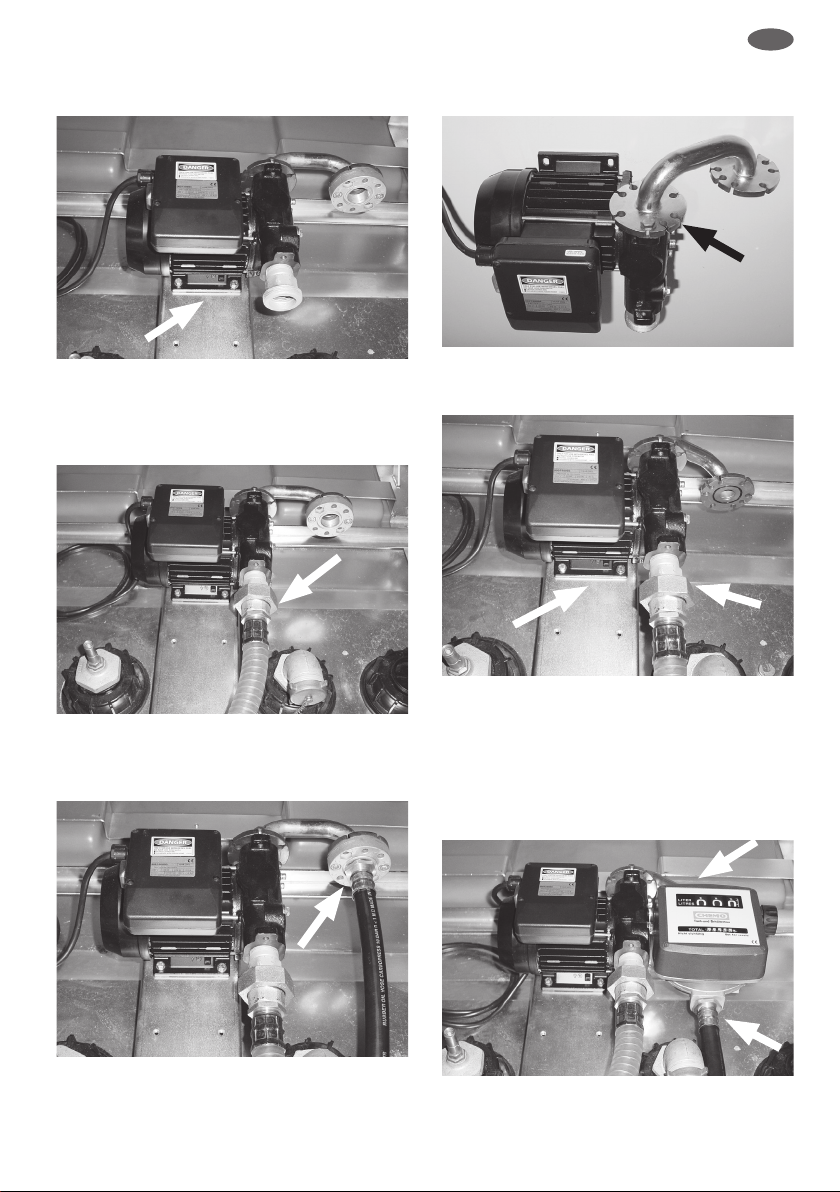

Electric pump 230 V
a Mount the pump on the pump support with:
4 x hex screws M6 x 20
4 x spring washer A6
4 x washer A6.4
b
Remove the protective caps from the discharge hose
and the pump. Connect the connector with the seal to
the pump‘s suction side.
c Remove the protective cap from the connection line.
Connect the lling hose with delivery nozzle to the
connection line / spacer.
b
c
Electric pump 230 V with meter
a Connect the connection line to the pump 30° down-
wards. Spacer not required.
b Fit pump on the pump support using:
4 x hex screws M6 x 20
4 x spring washer A6
4 x washer A6.4
c Remove the protective caps from the discharge hose
and the pump. Connect the connector with the seal to
the pump‘s suction side.
d Fit the meter on the connection line.
e Connect the lling hose with delivery nozzle to the
meter.
a
b
c
d
e
a
7
GB

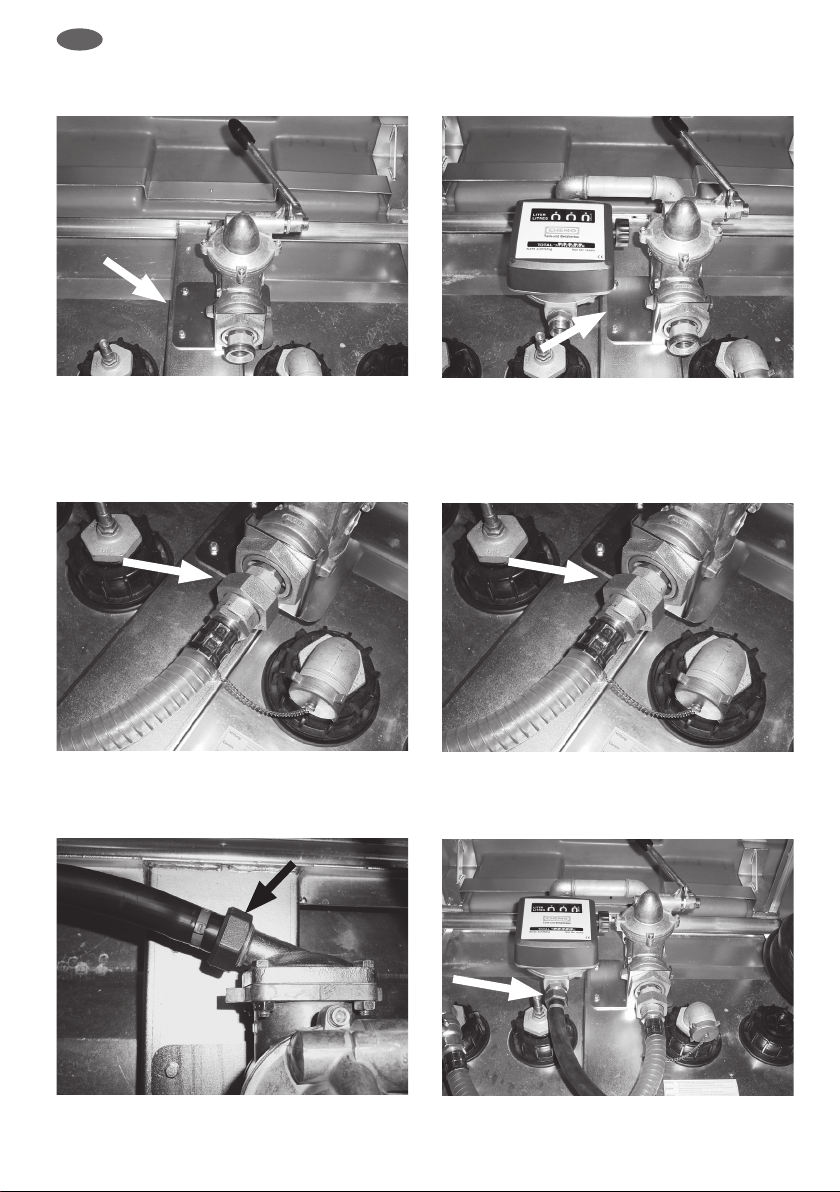

Pompe manuelle
a Monter la pompe sur le support de pompe à l‘aide
des éléments suivants :
4 vis hexagonales M6 x 20
4 rondelles élastiques A6
4 rondelles A6, 4
b Retirer le capuchon protecteur de la conduite de
soutirage. Monter le raccord avec joint sur la pompe
côté aspiration.
c Monter la conduite de remplissage avec coude de
refoulement sur la pompe côté refoulement.
Pompe manuelle avec compteur
a
Monter la pompe avec compteur sur le support de
pompe avec :
4 vis hexagonales M6 x 20
4 rondelles élastiques A6
4 rondelles A6, 4
b Retirer le capuchon protecteur de la conduite de
soutirage. Monter le raccord avec joint sur la pompe
côté aspiration.
c Monter la conduite de remplissage avec coude de
refoulement sur le compteur.
aa
b
c
c
b
8
F

Pompe électrique 12 V/24 V
a Monter la pompe avec embase de pompe.
b Monter la pompe sur le support de pompe avec :
4 vis hexagonales M6 x 20
4 rondelles élastiques A6
4 rondelles A6, 4
c Retirer le capuchon protecteur de la conduite de
soutirage de la pompe. Monter le raccord avec joint
sur la pompe côté aspiration.
d Retirer le capuchon protecteur de la conduite de liai-
son. Monter la conduite de remplissage avec pistolet
sur la conduite de liaison/rondelle d‘écartement.
a
b
c
d
Pompe électrique 12 V/24 V
avec compteur
a Monter la pompe avec embase de pompe.
b Monter la conduite de liaison sur la pompe à 30° vers
le bas. La rondelle d‘écartement est inutile.
c Monter la pompe sur le support de pompe avec :
4 vis hexagonales M6 x 20
4 rondelles élastiques A6
4 rondelles A6, 4
d Retirer le capuchon protecteur de la conduite de
soutirage de la pompe. Monter le raccord avec joint
sur la pompe côté aspiration.
e Monter le compteur sur la conduite de liaison.
f Monter la conduite de remplissage avec pistolet sur le
compteur.
a
c
d
e
f
b
9
F

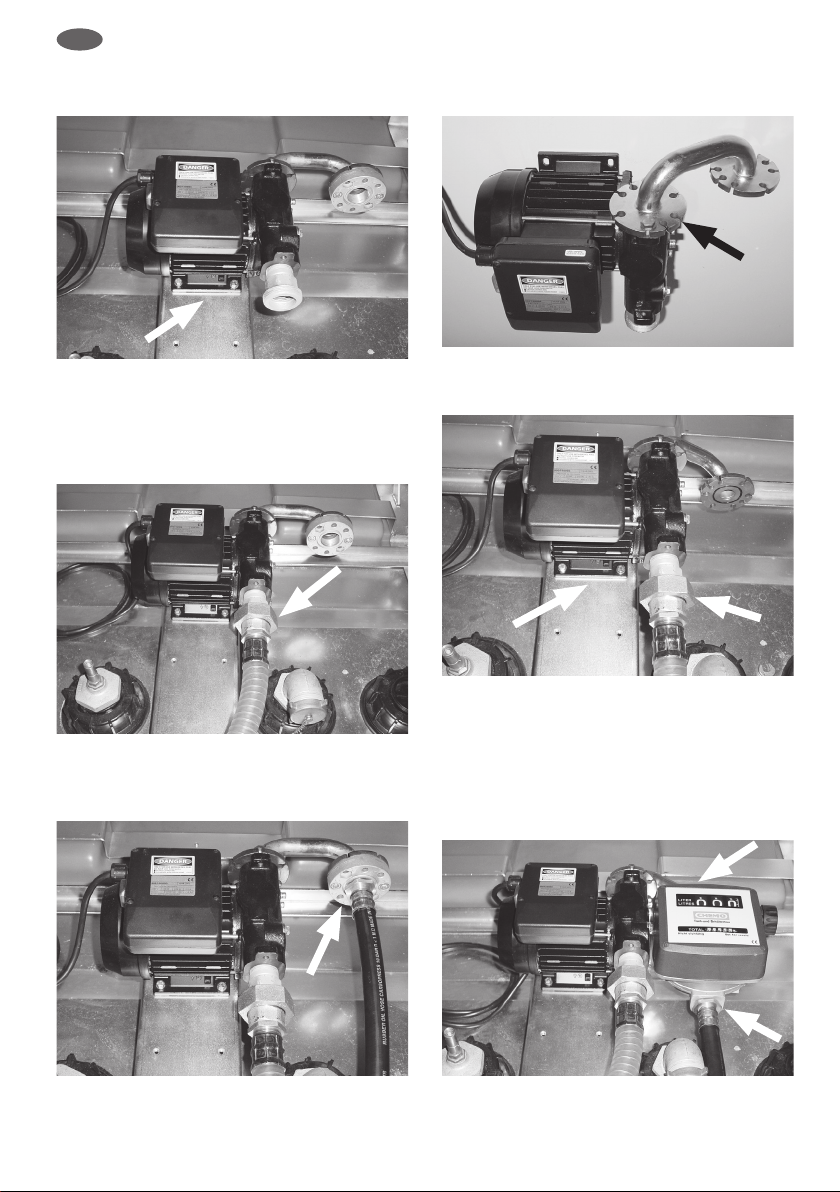

Pompe électrique 230 V
a
Monter la pompe sur le support de pompe à l‘aide
des éléments suivants :
4 vis hexagonales M6 x 20
4 rondelles élastiques A6
4 rondelles A6, 4
b Retirer le capuchon protecteur de la conduite de
soutirage de la pompe. Monter le raccord avec joint
sur la pompe côté aspiration.
c Retirer le capuchon protecteur de la conduite de liai-
son. Monter la conduite de remplissage avec pistolet
sur la conduite de liaison/rondelle d‘écartement.
b
c
Pompe électrique 230 V avec compteur
a Monter la conduite de liaison sur la pompe à 30° vers
le bas. La rondelle d‘écartement est inutile
b Monter la pompe sur le support de pompe avec :
4 vis hexagonales M6 x 20
4 rondelles élastiques A6
4 rondelles A6, 4
c Retirer le capuchon protecteur de la conduite de
soutirage de la pompe. Monter le raccord avec joint
sur la pompe côté aspiration.
d Monter le compteur sur la conduite de liaison.
e Monter la conduite de remplissage avec pistolet sur le
compteur.
a
b
c
d
e
a
10
F

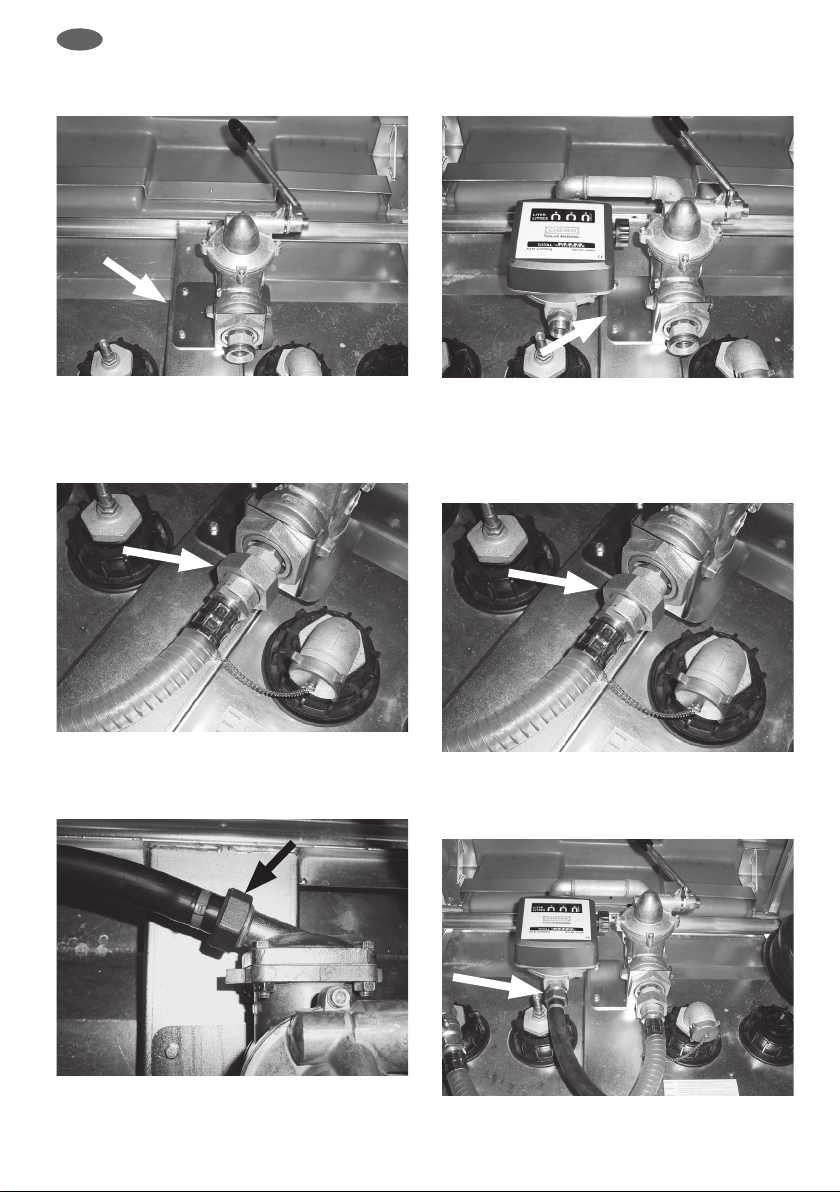

Pompa manuale
a Montare la pompa sull‘apposito supporto usando:
n. 4 viti esagonali M6 x 20
n. 4 anelli elastici A6
n. 4 rondelle A6,4
b Rimuovere il cappuccio protettivo dal tubo essibile di
presa.
Montare il collegamento a vite con la guarnizione sul
lato di aspirazione della pompa.
c
Montare il tubo essibile di riempimento con la curva
di scarico sul lato di pressione della pompa.
Pompa manuale con contatore
a Montare la pompa con il contatore sul supporto usando:
n. 4 viti esagonali M6 x 20
n. 4 anelli elastici A6
n. 4 rondelle A6,4
b Rimuovere il cappuccio protettivo dal tubo essibile di
presa.
Montare il collegamento a vite con la guarnizione sul
lato di aspirazione della pompa.
c Montare il tubo essibile di riempimento con la curva
di scarico sul contatore.
aa
b
c
c
b
11
I

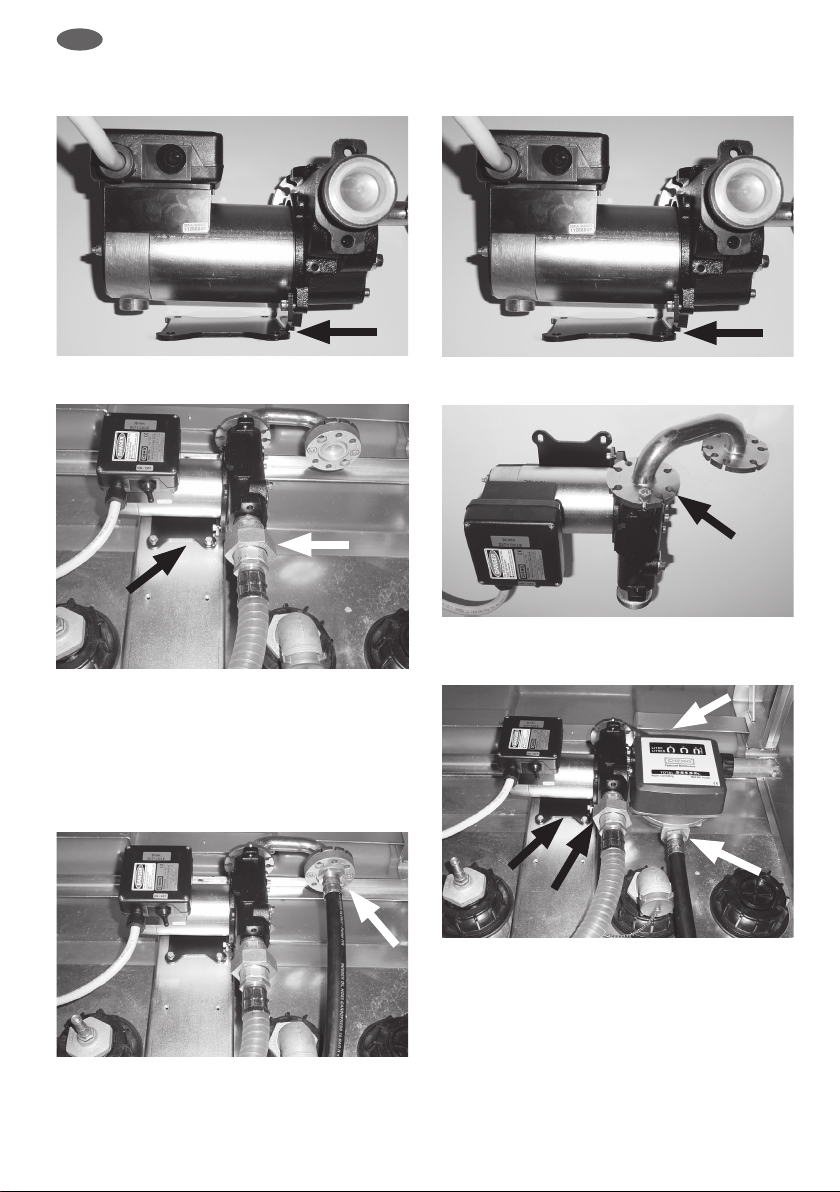

Elettropompa 12 V / 24 V
a Montare la pompa con il piede della pompa.
b Montare la pompa sul supporto usando:
n. 4 viti esagonali M6 x 20
n. 4 anelli elastici A6
n. 4 rondelle A6,4
c Togliere il cappuccio protettivo del tubo essibile
di presa e dalla pompa. Montare il collegamento a
vite con la guarnizione sul lato di aspirazione della
pompa.
d Togliere il cappuccio protettivo della tubazione di
collegamento. Montare il tubo essibile di riempi-
mento con la pistola erogatrice sulla tubazione di
collegamento / distanziale.
a
b
c
d
Elettropompa 12 V / 24 V con contatore
a Montare la pompa con il piede della pompa.
b Montare la tubazione di collegamento alla pompa 30°
verso il basso. Il distanziale non è necessario.
c Montare la pompa sul supporto usando:
n. 4 viti esagonali M6 x 20
n. 4 anelli elastici A6
n. 4 rondelle A6,4
d Togliere il cappuccio protettivo del tubo essibile di
presa e dalla pompa. Montare il collegamento a vite
con la guarnizione sul lato di aspirazione della pompa.
e Montare il contatore alla tubazione di collegamento.
f Montare il tubo essibile di riempimento con la pistola
erogatrice sul contatore.
a
c
d
e
f
b
12
I

Elettropompa 230 V
a Montare la pompa sull‘apposito supporto usando:
n. 4 viti esagonali M6 x 20
n. 4 anelli elastici A6
n. 4 rondelle A6,4
b Togliere il cappuccio protettivo del tubo essibile
di presa e dalla pompa. Montare il collegamento a
vite con la guarnizione sul lato di aspirazione della
pompa.
c Togliere il cappuccio protettivo della tubazione di
collegamento. Montare il tubo essibile di riempi-
mento con la pistola erogatrice sulla tubazione di
collegamento / distanziale
b
c
Elettropompa 230 V con contatore
a Montare la tubazione di collegamento alla pompa 30°
verso il basso. Il distanziale non è necessario.
b Montare la pompa sul supporto usando:
n. 4 viti esagonali M6 x 20
n. 4 anelli elastici A6
n. 4 rondelle A6,4
c Togliere il cappuccio protettivo del tubo essibile
di presa e dalla pompa. Montare il collegamento a
vite con la guarnizione sul lato di aspirazione della
pompa.
d Montare il contatore sulla tubazione di collegamento.
e Montare il tubo essibile di riempimento con la pistola
erogatrice sul contatore.
a
b
c
d
e
a
13
I

Bomba manual
a Montar sobre el soporte de la bomba con:
4 tornillos hexagonales M6 x 20
4 arandelas elásticas A6
4 discos A6,4
b Tapa de protección en el tubo exible de extracción.
Montar los tornillos con junta en el lado de aspiración
de la bomba.
c Montar el tubo exible de llenado con codo de salida
en el lado de descarga de la bomba.
Bomba manual con contador
a
Montar la bomba con contador sobre su soporte
mediante:
4 tornillos hexagonales M6 x 20
4 arandelas elásticas A6
4 discos A6,4
b Tapa de protección en el tubo exible de extracción.
Montar los tornillos con junta en el lado de aspiración
de la bomba.
c Montar el tubo exible de llenado con codo de salida
en el contador.
aa
b
c
c
b
14
E

Electrobomba 12 V / 24 V
a Montar la bomba con su pie.
b Montar la bomba sobre su soporte mediante:
4 tornillos hexagonales M6 x 20
4 arandelas elásticas A6
4 discos A6,4
c Extraer la tapa de protección en el tubo exible de
extracción y luego extraer la bomba. Montar el tornil-
lo con junta en el lado de aspiración de la bomba.
d Extraer la tapa de protección del tubo de unión.
Montar el tubo exible de llenado/disco distanciador
con la pistola dosicadora.
a
b
c
d
Electrobomba 12 V / 24 V con contador
a Montar la bomba con su pie.
b Montar 30º hacia abajo el tubo de unión en la bomba.
Puede retirarse el disco distanciador.
c Montar la bomba sobre su soporte mediante:
4 tornillos hexagonales M6 x 20
4 arandelas elásticas A6
4 discos A6,4
d Extraer la tapa de protección del tubo exible de
extracción y de la bomba. Montar el tornillo con junta
en el lado de aspiración de la bomba.
e Montar el contador en el tubo de unión.
f Montar el tubo de llenado con la pistola dosicadora
en el contador.
a
c
d
e
f
b
15
E

Electrobomba 230 V
a Montar sobre el soporte de la bomba con:
4 tornillos hexagonales M6 x 20
4 arandelas elásticas A6
4 discos A6,4
b
Extraer la tapa de protección en el tubo exible de
extracción y luego extraer la bomba. Montar el tornil-
lo con junta en el lado de aspiración de la bomba.
c Extraer la tapa de protección del tubo de unión.
Montar el tubo exible de llenado/disco distanciador
con la pistola dosicadora.
b
c
Electrobomba 230 V con contador
a Montar 30º hacia abajo el tubo de unión en la bomba.
Puede retirarse el disco distanciador.
b Montar la bomba sobre su soporte mediante:
4 tornillos hexagonales M6 x 20
4 arandelas elásticas A6
4 discos A6,4
c Extraer la tapa de protección en el tubo exible de
extracción y luego extraer la bomba. Montar el tornil-
lo con junta en el lado de aspiración de la bomba.
d Montar el contador en el tubo de unión.
e Montar el tubo de llenado con la pistola dosicadora
en el contador.
a
bc
d
e
a
16
E

Ruční čerpadlo
a Čerpadlo namontujte na držák čerpadla pomocí:
4 x 6hranný šroub M6 x 20
4 x pružná podložka A6
4 x podložka A6,4
b Sejměte ochranný kryt na odběrné hadici.
Našroubujte ji na šroubení na sací straně čerpadla.
c Plnicí hadici se zakřivenou výtokovou hubicí
našroubujte na šroubení na tlakové straně čerpadla.
Ruční čerpadlo s počitadlem
a
Čerpadlo s počitadlem namontujte na držák čerpadla
pomocí:
4 x 6hranný šroub M6 x 20
4 x pružná podložka A6
4 x podložka A6,4
b Sejměte ochranný kryt na odběrné hadici.
Našroubujte ji na šroubení na sací straně čerpadla.
c Plnicí hadici se zakřivenou výtokovou hubicí
namontujte na počitadlo.
aa
b
c
c
b
17
CZ

Elektrické čerpadlo 12 V / 24 V
a Namontujte čerpadlo s podstavcem čerpadla.
b Čerpadlo namontujte na držák čerpadla pomocí:
4 x 6hranný šroub M6 x 20
4 x pružná podložka A6
4 x podložka A6,4
c Sejměte ochranný kryt na odběrné hadici a čerpadle.
Hadici našroubujte na šroubení s těsněním na sací
straně čerpadla.
d Sejměte ochranný kryt na spojovacím potrubí.
Plnicí hadici s čerpací pistolí namontujte na spojovací
potrubí / distanční podložku.
a
b
c
d
Elektrické čerpadlo 12 V / 24 V s
počitadlem
a Namontujte čerpadlo s podstavcem čerpadla.
b Spojovací potrubí namontujte dolů na čerpadlo 30°.
Distanční podložka odpadá.
c Čerpadlo namontujte na držák čerpadla pomocí:
4 x 6hranný šroub M6 x 20
4 x pružná podložka A6
4 x podložka A6,4
d Sejměte ochranný kryt na odběrné hadici a čerpadle.
Hadici našroubujte na šroubení s těsněním na sací
straně čerpadla.
e Namontujte počitadlo na spojovací potrubí .
f Plnicí hadici s čerpací pistolí namontujte na počitadlo.
a
c
d
e
f
b
18
CZ

Elektrické čerpadlo 230 V
a Čerpadlo namontujte na držák čerpadla pomocí:
4 x 6hranný šroub M6 x 20
4 x pružná podložka A6
4 x podložka A6,4
b
Sejměte ochranný kryt na odběrné hadici a čerpadle.
Našroubujte ji na šroubení na sací straně čerpadla.
c Sejměte ochranný kryt na spojovacím potrubí.
Plnicí hadici s čerpací pistolí namontujte na spojovací
potrubí / distanční podložku.
b
c
Elektrické čerpadlo 230 V s počitadlem
a Spojovací potrubí namontujte dolů na čerpadlo 30°.
Distanční podložka odpadá.
b Čerpadlo namontujte na držák čerpadla pomocí:
4 x 6hranný šroub M6 x 20
4 x pružná podložka A6
4 x podložka A6,4
c Sejměte ochranný kryt na odběrné hadici a čerpadle.
Našroubujte ji na šroubení na sací straně čerpadla.
d Namontujte počitadlo na spojovací potrubí.
e Plnicí hadici s čerpací pistolí namontujte na počitadlo.
a
b
c
d
e
a
19
CZ

135.0909.307 / 04.07 / Rn CHEMOWERK GmbH
In den Backenländern 5 • D-71384 Weinstadt
Tel. ++49 (0) 71 51/96 36-0 • Fax ++49 (0) 71 51/96 36-98 • www.cemo.de
