Clas Ohlson QS-604C User manual
ENGLISH SVENSKA NORSK SUOMI
30-9885

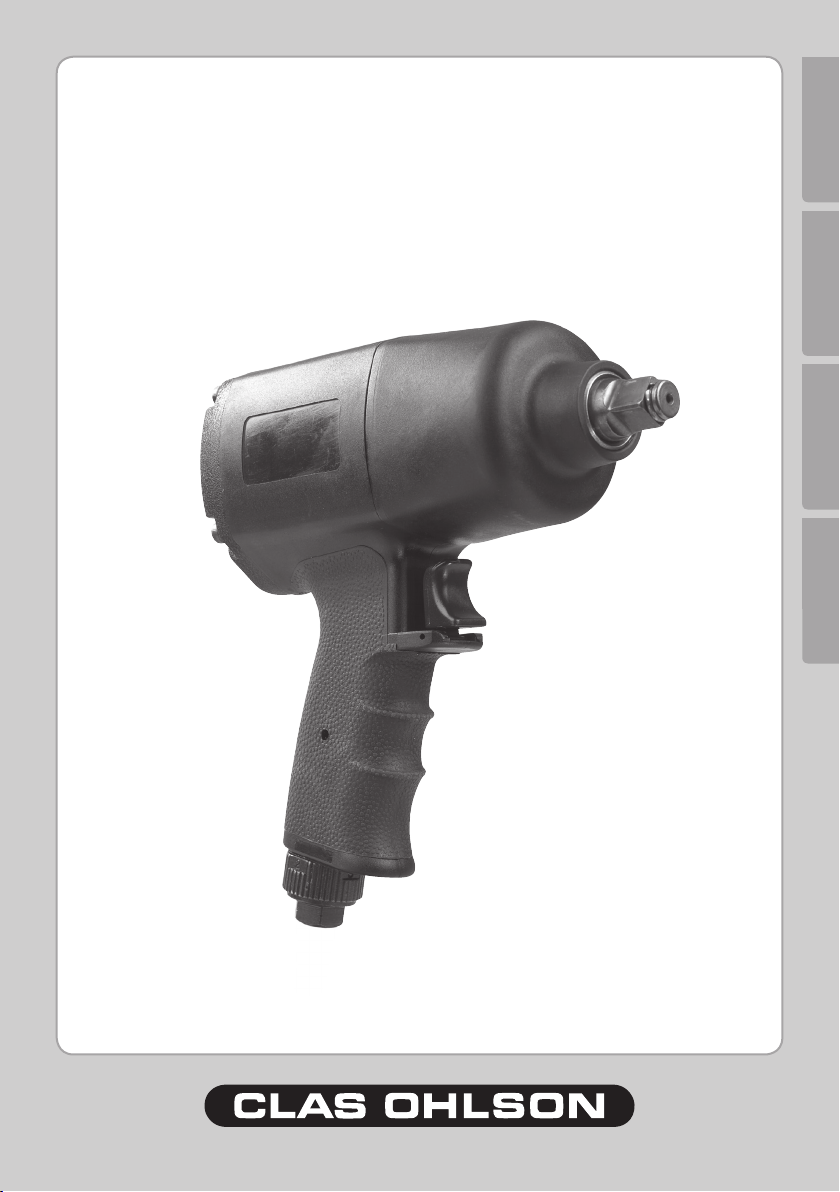

½” Air Impact Wrench
Modell/Malli: QS-604C
ENGLISH
½” Air Impact Wrench
Article number: 30-9885 • Model: QS-604C
Please read the entire instruction manual before using and save it for future use.
We apologise for any text or photo errors and any changes of technical data.
If you have any questions concerning technical problems please contact our Customer
Service Department (see address on reverse.)
Important information: Read the instruction manual carefully and make sure that you
understand everything before you use the product, save it for future use.
Safety
Product safety symbols and their meaning: Failure to respond to the safety warnings could
result in injury or damage the tool.
Warning! Use safety glasses or a visor.
Warning! Wear ear defenders when using this tool.
Safety instructions:
• Always wear a visor or safety glasses.
• Always wear ear defenders when working with air-tools, otherwise you will risk
permanent hearing impairment.
• Never use damaged or worn sockets.
Compressed Air Supply
Warning! Only use compressed air as the propellant for pneumatically operated tools. Do
not use oxygen or ammable gases as the propellant, as the mixture might explode and
cause injury. The air pressure must not exceed 6.2 bar.
• The compressor must be capable of providing enough pressure and air ow for the
intended purpose. A pressure drop in the system can reduce the power of the tool.
• Industrial pressurized air-line systems should be installed with a gradient, and
the highest point should be closest to the compressor. Easily accessible water
separators should be installed at the lowest points. The water separators should
be emptied at least once a day, more if needed. Dirt and water in the compressed
3
ENGLISH
air system are the most common causes of wear in pneumatic tools.
• Air tool couplings should be equipped with a pressure regulator and water
separator at the point of connection. A lter will help provide the maximum
effect and minimize wear. The lter must be able to cope with the air ow at the
respective connection point. The lter must be kept clean if it is to deliver clean air
to the tool. See the manufacturer’s directions for correct lter maintenance. A dirty
and clogged lter results in a drop in pressure, reducing the power of the tool.
• The pressure regulator must be able to reduce the pressure to 6.2 bar (90PSI).
• The air-lines should be able to withstand a working pressure of 10.5 bar or
150% of the maximum pressure capable of being delivered by the respective
compressed air system. The feeder line should have a quick-connector so that it
can be disconnected quickly from the nipple on the tool.
• Make sure that the pressure delivered to the tool does not exceed the maximum
working pressure (6.2 bar).
• Do not expose the air-line to chemicals or heat.
Note! Coupling nipples are not included because there are several types of quick-
connectors; buy a coupling nipple that ts your quick-connector.
Product Description
1. Air Inlet Size R1/4”
2. Trigger
3. Forward/Reverse Selector
4. Torque Setting Selector 1-4
5. Exhaust Outlet
6. ½” Square Drive
4
ENGLISH
Lubrication
Note! Lubricate the tool with a few drops of oil in the air-line connection before using the tool
for the rst time.
• For best results, lubricate regularly but sparingly. Oil entering the air-lines will
lubricate the internal components.
• If a mist lubricator is NOT used, the tool should be lubricated by dropping a little
oil into the coupling nipple once or twice a day (depending on the level of usage).
Only a few drops (1-2) of oil are needed at a time. If too much oil is used it will
collect in the tool and blow out into the air when the tool is used. Bear in mind that
oil mist in the air is dangerous for your health!
• Cold weather operation. In cold or freezing weather, the moisture in the air-lines
might freeze and create problems. We recommend that you use an air lubricator
or permanent anti-freeze (ethylene glycol) as a lubricant. Note! To prevent the
build-up of frost or ice on the valves or other parts of the tool, which can lead to
malfunction, you should avoid storing the tool where there is a risk of frost.
Use
• The tool is equipped with a switch for reversing the direction of rotation. Turn it to
the left for anticlockwise rotation (L) and to the right for clockwise rotation (R). Only
change the direction of rotation when the tool has come to a complete stop.
• Set the desired torque level (1-4) by turning the control near the inlet nipple.
• Start with the lowest torque and increase if needed.
Protect the environment
Sort your waste and recycle products instead of throwing them away.
All machines, hoses and packing material should be sorted and
handled according to local environmental regulations.
Technical data:
Model: QS-604C
Drive: ½” □
Weight 2.2 kg
Air coupling: R ¼”
Max Torque: 1080 Nm
Recommended air pressure: 6.2 bar
Air consumption: 127 l/min
Ljud(LwA): 109.1 dB (A)
Ljud (LpA): 98.1 dB (A)
Vibration: 0.76 m/s²
5
SVENSKA
Mutterdragare tryckluft ½”
Artikelnummer: 30-9885 • Modell: QS-604C
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på
baksidan).
Viktig information: Läs bruksanvisningen noggrant och försäkra dig om att du förstår den
innan du använder utrustningen och spara den för framtida bruk.
Säkerhet
Produktmärkning med säkerhetssymboler på maskinen: Följs inte dessa varningar kan det
leda till olycksfall eller skada på maskinen.
Varning! Använd hörselskydd och skyddsglasögon eller visir.
Säkerhetsanvisningar:
• Bär alltid visir eller skyddsglasögon.
• Bär alltid hörselskydd när du jobbar med tryckluftsverktyg, annars riskerar du att få
permanent nedsatt hörsel.
• Använd aldrig skadade eller slitna hylsor.
Tryckluftstillförsel och kopplingar:
Varning! Använd endast komprimerad luft som drivkälla för pneumatiskt drivna verktyg.
Använd inte syre eller brännbara gaser som drivkraft eftersom blandningen då kan explodera
och vålla skador. Lufttrycket får inte överstiga 6.2 bar.
• Kompressorn måste ha tillräcklig kapacitet för att säkerställa tillräcklig tryckluft
och luftöde för avsedd användning. Tryckfall i systemet kan minska verktygets
kapacitet.
• Tryckluftsledningar för industriellt bruk bör läggas med lutning med den högsta
punkten närmast kompressorn. Lätt åtkomliga vattenavskiljare bör installeras
på de lägst belägna punkterna. Vattenavskiljarna bör tömmas minst en gång
om dagen eller vid behov oftare. Smuts och vatten i tryckluftledningarna är de
huvudsakliga orsakerna till slitage i pneumatiskt drivna verktyg.
6
SVENSKA
• Anslutningarna för verktygen bör förses med en tryckregulator med
vattenavskiljare direkt vid själva anslutningspunkten. Ett lter hjälper till med att
ge max. effekt och minimera slitaget. Filtret måste ha tillräcklig ödeskapacitet
för avsedd monteringsplats för resp. anslutningspunkt. Filtret måste hållas rent
för att kunna leverera ren tryckluft för resp. verktyg. Se tillverkarens instruktioner
för korrekt lterskötsel. Ett smutsigt och igentäppt lter resulterar i tryckfall som
minskar verktygets effekt.
• Tryckregulatorn måste kunna reducera trycket till 6.2 bar (90 PSI).
• Luftslangarna bör tåla minst 10.5 bar arbetstryck eller 150 % av det maximala
lufttryck som systemet skulle kunna ge. Matarslangen bör ha snabbkoppling för
snabb lossning från nippeln på verktyget.
• Se till att den tryckluft som levereras till verktyget inte överskrider max. tillåtet
arbetstryck (6.2 bar).
• Utsätt inte slangarna för kemikalier eller värme.
Obs! Anslutningsnippel medföljer ej, därför att det nns era olika typer av snabbkopplingar,
köp en anslutningsnippel som passar till din snabbkoppling.
Produktbeskrivning
1. Luftanslutning R1/4”
2. Avtryckare
3. Rotationsomkastare
4. Ratt för momentlägen 1-4
5. Luftutsläpp
6. Hylsfäste ½”
SVENSKA
Smörjning
Obs! Smörj med några droppar olja i luftanslutningen innan verktyget används första
gången.
• För bästa effekt krävs regelbunden men måttlig smörjning. Olja som tillförs i
ledningarna smörjer de inre komponenterna.
• Om INTE dimsmörjare används för tryckluften bör verktyget istället smörjas
genom att droppa olja i anslutningsnippeln en eller två gånger per dag (beroende
på användning). Det behövs bara några droppar olja (1-2 st.) per gång. För stor
oljetillförsel samlas inne i verktyget och blåser ut i luften när verktyget används.
Tänk på att oljedimma i luften är skadligt för hälsan!
• Användning i kyla. Vid kall väderlek i närheten av- eller under fryspunkten kan
fukten i ledningarna frysa och ge problem med funktionen. Vi rekommenderar
användning av luftsmörjare eller permanent frostskydd (etylenglykol) som
smörjmedel. Obs! För att förhindra frost- eller isbildning på verktygets ventiler
och andra komponenter, vilket kan leda till felaktig funktion, bör man undvika att
förvara verktyget där det nns risk för frost.
Användning
• Verktyget är försett med en omkastare för att ändra rotationsriktning: Tryck den
till vänster för vänstergång (L) och till höger för högergång (R) Ändra endast
rotationsriktning när verktyget står helt stilla!
• Ställ in önskat moment genom att vrida på ratten (1 – 4) vid ingångsnippeln.
• Börja med minsta moment och öka vid behov.
Skydda miljön
Sortera ditt avfall och låt det gå till återvinning istället för att kasta det.
Alla maskiner, slangar och förpackningsmaterial ska sorteras och
hanteras enligt lokala miljöförordningar.
Tekniska data
Modell: QS-604C
Hylsfäste: ½” □
Vikt 2.2 kg
Luftanslutning: R ¼”
Moment max: 1080 Nm
Rekommenderat lufttryck: 6,2 bar
Luftförbrukning: 127 l/min
Ljud(LwA): 109,1 dB (A)
Ljud(LpA): 98,1 dB (A)
Vibration: 0,76 m/s²
8
NORSK
Muttertrekker, trykkluft, ½”
Artikkelnummer: 30-9885 • Modell: QS-604C
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se
opplysninger på baksiden).
Viktig informasjon: Les bruksanvisningen nøye, og forsikre deg om at du forstår den før
du bruker utstyret. Spar den til senere bruk.
Sikkerhet
Produktmerking med sikkerhetssymboler på maskinen: Dersom ikke disse advarslene
følges, kan det føre til personskade eller skade på maskinen.
Advarsel! Bruk alltid vernebriller eller visir.
Advarsel! Bær alltid hørselsvern når du bruker dette verktøyet.
Sikkerhetsanvisninger
• Bruk alltid visir eller vernebriller.
• Bær alltid hørselsvern når du jobber med muttertrekker, ellers risikerer du å få
permanent nedsatt hørsel.
• Bruk aldri skadede eller slitte hylser.
Trykklufttilførsel og koblinger
Advarsel! Bruk kun komprimert luft som drivkilde for pneumatisk drevne verktøy. Bruk ikke
syre og brennbare gasser som drivkraft, fordi blandingen da kan eksplodere og forårsake
skader. Lufttrykket må ikke overstige 6,2 bar.
• Kompressorer må ha stor nok kapasitet for å sikre tilstrekkelig trykkluft og luftstrøm
for beregnet bruk. Trykkfall i systemet kan redusere verktøyets kapasitet.
• Trykkluftsslanger til industrielt bruk bør legges med helling og med det høyeste
punktet nærmest kompressoren. Lett tilgjengelige vannavskillere bør installeres
på de punktene som ligger lavest. Vannavskillerne bør tømmes minst en gang om
dagen, eller oftere hvis dette er nødvendig. Smuss og vann i trykkluftledningene
er hovedårsaken til slitasje i pneumatisk drevne verktøy.
9
NORSK
• Tilkoblingspunktene for verktøyet bør utstyres med en trykkregulator
med vannavskiller rett fra selve tilkoblingspunktet. Et lter hjelper til
med å gi maks. effekt og minimere slitasjen. Filteret må ha tilstrekkelig
gjennomstrømmingskapasitet for beregnet monteringsplass for respektive
tilkoblingspunkt. Filteret må holdes rent for å kunne levere ren trykkluft for resp.
verktøy. Se produsentens instruksjoner for korrekt ltervedlikehold. Et skittent og
tett lter resulterer i trykkfall som minsker verktøyets effekt.
• Trykkregulatoren må kunne redusere trykket til 6.2 bar (90 PSI).
• Luftslangene bør tåle minst 10,5 bar arbeidstrykk eller 150 % av det maksimale
lufttrykket som systemet skulle kunne gi. Mateslangen bør ha hurtigkobling for å
hurtig kunne løsne fra nippelen på verktøyet.
• Påse at den trykkluften som leveres til verktøyet ikke overskrider maks. tillatt
arbeidstrykk (6,2 bar).
• Utsett ikke slangene for kjemikalier eller varme.
Obs! Nippel for tilkobling følger ikke med fordi det nnes en rekke forskjellige typer med
hurtigkoblinger. Kjøp en tilkoblingsnippel som passer til det du skal koble den til.
Produktbeskrivelse
1. Lufttilkobling R1/4”
2. Avtrekker
3. Rotasjonsomkaster
4. Ratt for momentnivå 1-4
5. Luftutslipp
6. Hylsefeste ½”
10
NORSK
Smøring
Obs! Smør med noen dråper olje i lufttilkoblingen før verktøyet brukes for første gang.
• For best mulig effekt kreves regelmessig, men lett smøring. Olje som føres inn i
ledningene smører de indre komponentene.
• Hvis IKKE tåkesmøreren benyttes for trykkluften bør verktøyet i stede smøres ved
at du drypper olje i tilkoblingsnippelen en eller to ganger per dag (avhengig av
hvor mye du bruker muttertrekkeren). Det trengs kun noen dråper olje (1 – 2 stk.)
per gang. For stor oljetilførsel vil hope seg opp inne i verktøyet og blåses ut når
verktøyet brukes. Husk at oljetåken i luften er skadelig for helsen!
• Ved bruk i kjølig vær: Ved temperaturer rundt frysepunktet kan fuktigheten
i slangen fryse og gi problemer med funksjonen. Vi anbefaler at det brukes
luftsmørere eller permanent forstbeskyttelse (etylenglykol) som smøremiddel. Obs!
For å forhindre frost- og isdannelse på verktøyets ventiler og andre komponenter,
noe som kan føre til at funksjonen blir feil, bør man unngå å oppbevare verktøyet
der hvor det er fare for frost.
Bruk
• Verktøyet er utstyrt med en bryter for å endre rotasjonsretning: Trykk den til
venstre for venstregange (L) og til høyre for høyregange (R). Verktøyet må stå
stille når du endrer rotasjonsretningen!
• Still inn ønsket moment ved å vri på rattet (1 – 4) ved inngangsnippelen.
• Start med lavt momentet, og øk ved behov.
Beskytt miljøet
Sorter avfallet og la det gå til gjenvinning istedenfor å kaste det.
Alle maskiner, slanger og all emballasje skal sorteres og håndteres
i henhold til lokale miljøforskrifter.
Tekniske data
Modell: QS-604C
Hylsefeste: ½” □
Vekt: 2,2 kg
Lufttilkobling: R ¼”
Maks. moment: 1080 Nm
Anbefalt lufttrykk: 6,2 bar
Luftforbruk: 127 l/min
Lyd (LwA): 109,1 dB (A)
Lyd (LwA): 98,1 dB (A)
Vibrasjon: 0,76 m/s2
11
SUOMI
Mutterinväännin, toimii paineilmalla ½”
Tuotenumero: 30-9885 • Malli: QS-604C
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai
kuvavirheistä.
Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun
(yhteystiedot käyttöohjeen lopussa).
Tärkeää: Lue käyttöohje huolella ja varmista, että olet ymmärtänyt käyttöohjeen ennen
tuotteen käyttöönottoa. Säilytä käyttöohje.
Turvallisuus
Tuotteen merkinnät ja turvallisuussymbolit: Näiden ohjeiden noudattamatta jättäminen
saattaa johtaa onnettomuuteen tai laitteen vioittumiseen.
Varoitus! Käytä suojalaseja tai visiiriä.
Varoitus! Käytä kuulosuojaimia käyttäessäsi tätä työkalua.
Turvallisuusohjeet:
• Käytä aina suojalaseja tai visiiriä.
• Käytä aina kuulosuojaimia käyttäessäsi paineilmatyökaluja, muuten kuulosi voi
heikentyä pysyvästi.
• Älä käytä viallisia tai kuluneita hylsyjä.
Paineilman tulo ja kytkennät
Varoitus! Käytä ainoastaan puristettua ilmaa pneumaattisten työkalujen kanssa. Älä käytä
happea tai palavia kaasuja, sillä seos saattaa räjähtää ja aiheuttaa vahinkoa. Ilmanpaine ei
saa ylittää 6,2 baaria.
• Kompressorissa tulee olla riittävä suorituskyky, jotta varmistetaan
käyttötarkoitukseen riittävä paineilma ja tuotto. Järjestelmän painehäviö saattaa
vaikuttaa laitteen suorituskykyyn.
• Paineilmaletkuissa tulee teollisuuskäytössä olla kallistus niin, että korkein piste on
kompressorin vieressä. Alimpiin pisteisiin tulee asentaa helposti saatavilla olevat
vedenerottimet. Vedenerottimet tulee tyhjentää vähintään kerran päivässä tai
1
SUOMI
tarpeen tullen useammin. Paineilmaletkuissa oleva lika ja vesi ovat yleisimmät syyt
pneumaattisten laitteiden kulumiseen.
• Laitteiden liittämisessä tulee käyttää vedenerottimella varustettua paineensäädintä
suoraan liitäntäkohdassa. Suodatin edesauttaa saamaan parhaan tehon ja
estämään kulumista. Suodattimen suorituskyvyn tulee olla asennuskohtaan tai
liitoskohtaan riittävä. Suodattimen tulee olla puhdas jotta taataan riittävä paineilma
kullekin laitteelle. Noudata valmistajan antamia suodattimen huolto-ohjeita.
Likainen ja tukkoinen suodatin johtaa painehäviöön, mikä vähentää laitteen tehoa.
• Paineensäätimen tulee vähentää paine 6,2 baariin (90 PSI).
• Ilmaletkujen tulee kestää vähintään 10,5 baarin paine tai 150 % järjestelmän
tuottamasta maksimipaineesta. Syöttöletkussa tulee olla pikaliitäntä, jotta nipan
saa nopeasti irrotettua laitteesta.
• Varmista, että laitteeseen tuleva paineilma ei ylitä suurinta sallittua työpainetta (6,2
baaria).
• Älä altista letkuja kemikaaleille tai lämmölle.
Huom.! Pakkauksessa ei ole mukana liitäntänippaa, koska on olemassa hyvin monenlaisia
pikaliitäntöjä. Osta sellainen liitäntänippa, joka sopii sinun pikaliitäntääsi.
Tuotekuvaus
1. Ilmaliitäntä R1/4”
2. Liipaisin
3. Pyörityssuunnan vaihtokytkin
4. Momenttien säätönuppi 1–4
5. Ilman ulostulo
6. Hylsyn kiinnitys ½”
13
SUOMI
Voitelu
Huom.! Voitele ilmaliitäntä muutamalla öljytipalla ennen laitteen ensimmäistä käyttöönottoa.
• Paras teho saadaan säännöllisellä, mutta maltillisella voitelulla. Letkuissa oleva
öljy voitelee sisäiset komponentit.
• Jos paineilmalle EI käytetä sumuvoitelua, tulee työkalu voidella tiputtamalla öljyä
sen liitäntänippaan kerran tai kahdesti päivässä (käytöstä riippuen). Lisää vain
muutama (1-2 ) tippa kerrallaan. Jos öljyä on liikaa, se keräytyy laitteen sisälle ja
tulee ilman mukana ulos laitetta käytettäessä. Huomioithan, että öljy ilmassa on
terveydelle vahingollista!
• Käyttö alhaisissa lämpötiloissa: Jos laitetta käytetään lähellä jäätymispistettä,
letkuissa oleva kosteus saattaa jäätyä ja häiritä laitteen toimintaa. Suosittelemme
öljyäjän tai pysyvän pakkassuojan (etyleeniglykooli) käyttöä voitelussa. Huom.!
Laitteen säilyttämistä kylmässä paikassa tulee välttää. Näin estetään jään
muodostuminen laitteen komponentteihin ja venttiileihin, mikä saattaa johtaa
laitteen virheelliseen toimintaan.
Käyttö
• Laitteessa on suunnanvaihtokytkin pyörityssuunnan vaihtamiseksi: Kytkimen
ollessa käännettynä vasemmalle laite pyörii vastapäivään (L), kytkimen
ollessa käännettynä oikealle laite pyörii myötäpäivään (R). Pyörimissuuntaa
saa vaihtaa vain kun laite ei pyöri!
• Aseta haluamasi vääntömomentti kääntämällä nuppia (1–4) sisääntulonipan
vierestä.
• Aloita pienimmällä vääntömomentilla ja lisää momenttia tarvittaessa.
Pidä huolta ympäristöstä
Lajittele ja kierrätä jätteet. Älä heitä niitä sekajätteisiin.
Kaikki koneet, letkut ja pakkausmateriaali on lajiteltava paikallisten
ympäristösääntöjen mukaisesti.
Tekniset tiedot
Malli: QS-604C
Hylsyn kiinnitys: ½” □
Paino: 2,2 kg
Ilmaliitäntä: R ¼”
Suurin momentti: 1080 Nm
Suositeltu ilmanpaine: 6,2 baaria
Ilmankulutus: 127 l minuutissa
Ljud (LwA): 109,1 dB (A)
Ljud (LpA): 98,1 dB (A)
Tärinä: 0,76 m/s²
Declaration of Conformity
Clas Ohlson AB declares that the machines:
30-9885/QS-604C
Air Impact Wrench
Complies with the following Directive:
98/37/EC
Insjön, Sweden, December 2006
G.Karnberger
President
Clas Ohlson, 793 85 Insjön, Sweden
SVERIGE
NORGE
SUOMI
GREAT BRITAIN
www.clasohlson.co.uk
customer service.
Table of contents
Languages:
