Cobal GRP61S Installation instructions

CAPPA ASPIRANTE - Istruzioni per l’uso
DUNSTABZUGSHAUBE - Gebrauchsanweisung
CAMPANA EXTRACTORA - Manual de utilización
HOTTE DE CUISINE - Notice d’utilisation
COOKER HOOD - User instructions
AFZUIGKAP - Gebruiksaanwijzing
COIFA ASPIRANTE - Manual do usuário
I
D
E
NL
F
GB
P
Model: GRP61S

- 2 -
500 - 677
258
250
256
273
26
182
120
494 - 672
522 - 699
18
181
26
56
38
256
273
18
120
494 - 672
522 - 699
A B
HH
C
M
H
max 80 cm
Fig.2
Fig.1

- 3 -
a a
a a
b
b
b
b
a
a
a
a
b
b
b
b
C
D
D
A
Fig.4
Fig.9
Fig.3

- 4 -
A
B
C
D
GBCDEA

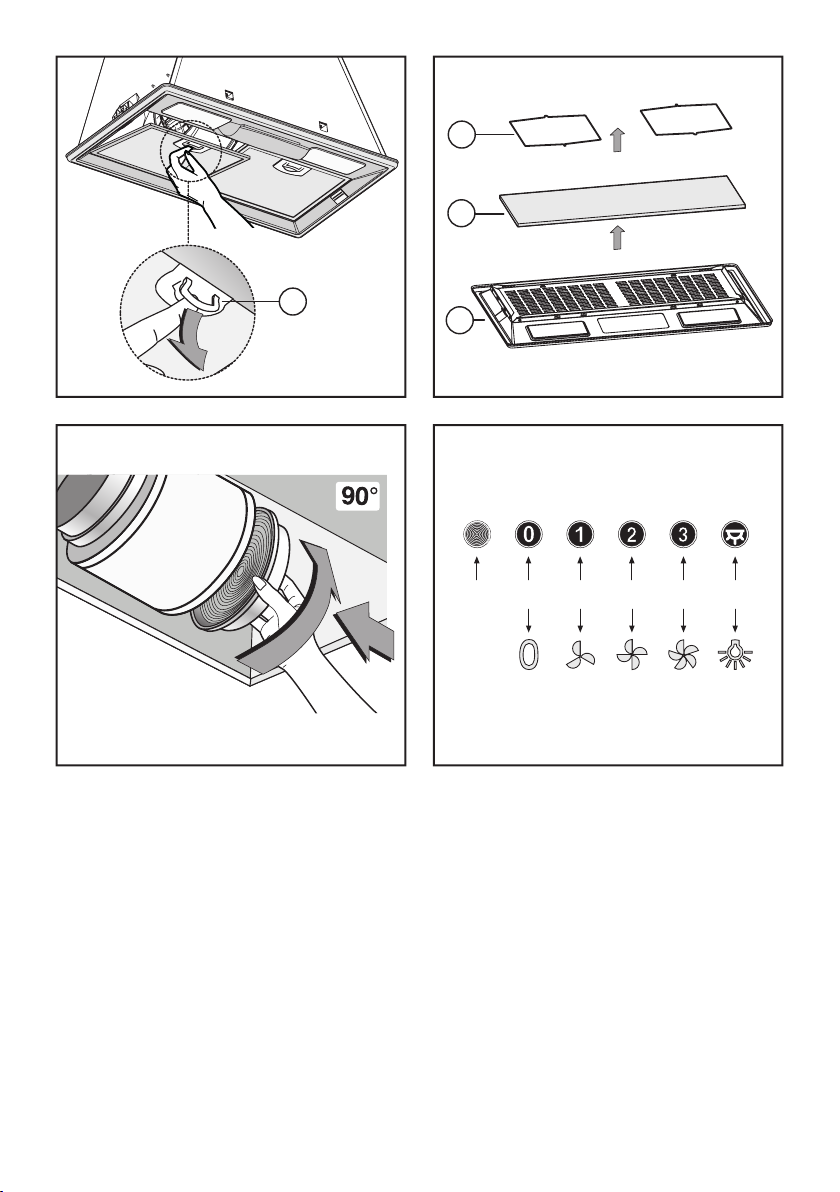

Fig.6 Fig.7
Fig.4B Fig.5

- 5 -
ITALIANO I
GENERALITÀ
Leggere attentamente il contenuto del presente libretto in
quanto fornisce importanti indicazioni riguardanti la sicu-
rezza di installazione, d’uso e di manutenzione. Conservare il
libretto per ogni ulteriore consultazione. L’apparecchio è stato
progettato per uso in versione aspirante (evacuazione aria
all’esterno - Fig.1B) e filtrante (riciclo aria all’interno - Fig.1A) o
con motore esterno (Fig.1C).
AVVERTENZE PER LA SICUREZZA
1. Fare attenzione se funzionano contemporaneamente una
cappa aspirante e un bruciatore o un focolare dipendenti dall’a-
ria dell’ambiente ed alimentati da un’energia diversa da quella
elettrica, in quanto la cappa aspirando toglie all’ambiente l’aria
di cui il bruciatore o il focolare necessita per la combustione. La
pressione negativa nel locale non deve superare i 4 Pa (4x10-
5 bar). Per un funzionamento sicuro, provvedere quindi ad
un’opportuna ventilazione del locale. Per l’evacuazione esterna
attenersi alle disposizioni vigenti nel vostro paese.
Prima di allacciare il modello alla rete elettrica:
-Controllare la targa dati (posta all’interno dell’ apparecchio)
per accertassi che la tensione e potenza siano corrispondenti a
quella della rete e la presa di collegamento sia idonea. In caso
di dubbio interpellare un elettricista qualificato.
-Se il cavo di alimentazione è danneggiato, esso deve essere
sostituito da un cavo o un assieme speciali disponibile presso
il costruttore o il suo servizio assistenza tecnica.
2. Attenzione!
In determinate circostanze gli elettrodomestici possono
essere pericolosi.
A) Non cercare di controllare i filtri con la cappa in funzione.
B) Non toccare le lampade e le zone adiacenti, durante e
subitodopo l’usoprolungatodell’impiantodiilluminazione.
C) E’ vietato cuocere cibi alla fiamma sotto la cappa.
D)Evitare la fiamma libera, perché dannosa per i filtri e
pericolosa per gli incendi.
E) Controllare costantemente i cibi fritti per evitare che
l’olio surriscaldato prenda fuoco.
F) Prima di effettuare qualsiasi manutenzione, disinserire
la cappa dalla rete elettrica.
G) Questo apparecchio non è destinato all’utilizzo da parte
di bambini o persone che necessitano di supervisione.
H)Controllare cheibambini non giochino conl’apparecchio.
I) Quando la cappa viene utilizzata contemporaneamente
ad apparecchi che bruciano gas o altri combustibili, il
locale deve essere adeguatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel
rispetto delle istruzioni, esiste il rischio che si sviluppi un
incendio.
ISTRUZIONI PER L’INSTALLAZIONE
• Le operazioni di montaggio e collegamento elettrico
devono essere effettuate da personale specializzato.
• Utilizzare dei guanti protettivi prima di procedere con le
operazioni di montaggio.
• Collegamento elettrico:
-L’apparecchio è costruito in classe II, perciò nessun cavo
deve essere collegato alla presa di terra. La spina deve essere
facilmente accessibile dopo l’installazione dell’apparecchio.
Nel caso in cui l’apparecchio sia provvisto di cavo senza spina,
per collegarlo alla rete elettrica è necessario interporre tra
l’apparecchio e la rete un interruttore onnipolare con apertura
minima tra i contatti 3 mm, dimensionato al carico e rispon-
dente alle norme vigenti.
-L’allaccio alla rete elettrica deve essere eseguito come segue:
MARRONE = Llinea
BLU = Nneutro.
• La distanza minima fra la superficie di supporto dei recipienti
di cottura sul dispositivo di cottura e la parte più bassa della
cappa da cucina deve essere di almeno 65 cm. Se dovesse
essere usato un tubo di connessione composto di due o più
parti, la parte superiore deve essere all’esterno di quella infe-
riore. Non collegare lo scarico della cappa ad un condotto in cui
circoli aria calda o utilizzato per evacuare fumi degli apparecchi
alimentati da un’energia diversa da quella elettrica.
-Nel caso di montaggio dell’apparecchio in versione aspirante
predisporre il foro di evacuazione aria.
• Si consiglia l’utilizzo di un tubo evacuazione aria con lo stesso
diametro della flangia uscita aria. L’utilizzo di una riduzione
potrebbe diminuire le prestazioni del prodotto ed aumentare
la rumorosità.
• Installazione:
Per installare la cappa in modo corretto deve essere seguito
il seguente schema:
1.Montaggio della cappa nella parte inferiore del pensile.
2.Scelta della versione (aspirante Fig.1A o filtrante Fig.1B).
• Montaggio della cappa nella parte inferiore del pensile:
Questo tipo di apparecchio deve essere incassato in un pensile
o in altro supporto. Le misure d’ingombro della cappa sono
riportate nella figura 2. Prima di procedere con il fissaggio
della cappa, togliere la griglia D, premendo i due tasti laterali
Acome indicato in figura 3. Per il fissaggio utilizzare 8 viti (non
fornite) idonee al tipo di mobile. Per una corretta installazione
della cappa, fissare prima le 4 viti Ae poi le 4 viti B seguendo
lo schema indicato in figura 4. Dopo aver fissato la cappa
nella parte inferiore del pensile prendere la griglia D (Fig.4) e
ricollocarla nel suo alloggiamento. Durante questa operazione
fare attenzione che la griglia Dsia agganciata correttamente.
• Versione aspirante:
Con questo tipo d’installazione l’apparecchio scarica i vapori
all’esterno attraverso una parete perimetrale o canalizzazione
esistente. E’ necessario, a tal scopo, acquistare, un tubo eva-
cuazione aria, del tipo previsto dalle vigenti normative non
infiammabile e collegarlo alla flangia H(Fig.1A).
• Versione filtrante:
Per trasformare la cappa da versione aspirante a versione
filtrante, richiedere al vostro rivenditore i filtri a carbone at-
tivo. I filtri devono essere applicati al gruppo aspirante posto
all’interno della cappa centrandoli ad esso e ruotandoli di 90
gradi fino allo scatto d’arresto (Fig.6). Per effettuare questa
operazione rimuovere la griglia D(Fig.3). L’aria viene rimessa
nell’ambiente attraverso un tubo di evacuazione aria, passante
attraverso il mobile e collegato alla flangia H(Fig.1B).
USO E MANUTENZIONE
• Si raccomanda di mettere in funzione l’apparecchio prima
di procedere alla cottura di un qualsiasi alimento. Si rac-

- 6 -
comanda di lasciar funzionare l’apparecchio per 15 minuti
dopo aver terminato la cottura dei cibi, per un’evacuazione
completa dell’aria viziata. Il buon funzionamento della cappa
è condizionato da una corretta e costante manutenzione; una
particolare attenzione deve essere data al filtro antigrasso e al
filtro al carbone attivo.
• Il filtro antigrasso ha il compito di trattenere le particelle
grasse in sospensione nell’aria, pertanto è soggetto ad intasarsi
in tempi variabili relativamente all’uso dell’apparecchio.
- Per prevenire il pericolo di eventuali incendi, al massimo ogni
2 mesi, è necessario lavare i filtri antigrasso a mano, utilizzando
detersivi liquidi neutri non abrasivi, oppure in lavastoviglie a
basse temperature e con cicli brevi.
- In caso di utilizzo di filtri antigrasso acrilici lavare a mano
ogni 2 mesi, utilizzando detersivi liquidi neutri non abrasivi, e
sostituirli mediamente ogni 6 lavaggi.
- Dopo alcuni lavaggi, si possono verificare delle alterazioni del
colore. Questo fatto non dà diritto a reclamo per l’eventuale
loro sostituzione.
• I filtri al carbone attivo servono per depurare l’aria che viene
rimessa nell’ambiente ed ha la funzione di attenuare gli odori
sgradevoli generati dalla cottura.
- I filtri al carbone attivo non rigenerabili devono essere sosti-
tuiti ogni 4 mesi al massimo. La saturazione del carbone attivo
dipende dall’uso più o meno prolungato dell’apparecchio,
dal tipo di cucina e dalla regolarità con cui viene effettuata la
pulizia del filtro antigrasso.
• Prima di rimontare i filtri antigrasso e i filtri al carbone
attivo rigenerabili è importante che questi siano asciugati
bene.
• Pulire frequentemente la cappa, sia internamente che
esternamente, usando un panno inumidito con acqua o
detersivi liquidi neutri non abrasivi.
•L’impianto di illuminazione è progettato per l’uso durante la
cottura e non per l’uso prolungato di illuminazione generale
dell’ambiente. L’uso prolungato dell’illuminazione diminuisce
notevolmente la durata media delle lampade.
•Attenzione: l’inosservanza delle avvertenze di pulizia della
cappa e della sostituzione e pulizia dei filtri comporta rischi
di incendi. Si raccomanda quindi di attenersi alle istruzioni
suggerite.
• Sostituzione dei pannelli alluminio:
Per sostituire i pannelli alluminio basta tirare la maniglia A
come indicato in Fig.4B.
• Sostituzione dei pannelli acrilici o metallici:
Per sostituire i pannelli acrilici o metallici bisogna prima
togliere la griglia Dpremendo i due tasti laterali Acome in-
dicato in figura 3. Togliera i 2 ferma filtri B(Fig.5) e il pannello
acrilico o metallico C. Per riassemblare il particolare effettuare
l’operazione inversa.
• Comandi meccanici (Fig.7) la simbologia è di seguito ripor-
tata:
A = Tasto ILLUMINAZIONE
B = Tasto OFF
C = Tasto PRIMA VELOCITÀ
D= Tasto SECONDA VELOCITÀ
E = Tasto TERZA VELOCITÀ
G= Spia MOTORE IN FUNZIONE
SI DECLINA OGNI RESPONSABILITÀ PER EVENTUALI DANNI
PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE
AVVERTENZE.
DEUTSCH D
ALLGEMEINES
Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige
Sicherheitshinweise zur Installation, zum Gebrauch und zur
Wartung enthält. Die Anleitung für eventuelle zukünftige
Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch
in Aspirationsversion (Luftausscheidung nach außen - Abb.1B),
Fitrationsversion (innerer Luftumlauf - Abb.1A) oder mit äuße-
rem Motor (Abb.1C) entworfen.
SICHERHEITSHINWEISE
1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube
und ein raumluftabhängiger Boiler oder ein offenes Feuer in
Betrieb sind, die von einer anderen Energiequelle als Strom
versorgt werden, da die Küchenhaube die Raumluft absaugt,
die auch der Boiler oder das Feuer zurVerbrennung benötigen.
Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar)
nicht übersteigen. Um einen sicheren Betrieb der Abzugshau-
be zu gewährleisten, ist daher immer auf eine ausreichende
Belüftung des Raumes zu achten. Bei der Ableitung der Luft
nach aussen müssen die nationalen Vorschriften eingehalten
werden.
Vor Anschluss des Modells an das Stromnetz:
-Kontrollieren Sie das Typenschild an der Geräteinnenseite
um sich zu vergewissern, ob Spannung und Stromstärke der
des Stromnetzes entsprechen und die Steckdose geeignet ist.
Im Zweifelsfall wenden Sie sich bitte an einen qualifizierten
Elektriker.
-Sollte das Speisekabel beschädigt sein, ist es durch ein ande-
res - beim Hersteller oder dessen Kundendienst erhältliches
- Kabel oder mit einem speziellen Bausatz - zu ersetzen.
2. Achtung!
Elektrogeräte können unter gewissen Umständen gefähr-
lich sein!
A) Niemals die Filter kontrollieren, wenn die Dun-
stabzugshaube in Betrieb ist.
B) Die Lampen und die umliegenden Bereiche nicht wäh-
rend oder nach längerer Benutzung des Lichts berühren.
C) Es ist verboten, Speisen unter der Dunstabzugshaube
zu flambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da
diese die Filter beschädigen und einen Brand verursachen
können.
E) Beim Frittieren sind die Speisen ständig zu kontrollie-
ren, um eine Entzündung von überhitztem Öl zu verhin-
dern.
F) Vor jeglichen Wartungsarbeiten unbedingt den Netz-
stecker aus der Steckdose entfernen.
G) Das Gerät sollte nicht von kleinen Kindern oder Perso-
nen benutzt werden, welche Beaufsichtigung benötigen.
H) Kleine Kinder sollten beaufsichtigt werden, um sicher-
zugehen, dass sie nicht mit dem Gerät spielen.
I) Der Raum muss über eine hinreichende Belüftung
verfügen, wenn die Dunstabzugshaube mit anderen
gas- oder brennstoffbetriebenen Geräten gleichzeitig
verwendet wird.
L)Es besteht Brandgefahr, wenn die Reinigung nicht
entsprechend den Anleitungen durchgeführt wird.

- 7 -
INSTALLATIONSANLEITUNG
• Montage und Anschluss müssen von einem Fachmann
durchgeführt werden.
• Vor der Ausführung der Montagearbeiten Schutzhan-
dschuhe anlegen.
• Elektroanschluss:
-Die Küchenhaube gehört zur Geräteklasse II, daher muss
keine der Leitungen geerdet werden. Der Stecker muss nach
der Montage des Geräts leicht zugänglich sein. Sollte das
Gerät mit einem Kabel ohne Stecker ausgestattet sein, ist für
den Anschluss an das Stromnetz ein allpoliger, der Last und
den einschlägigen Vorschriften entsprechender Schalter mit
einer Kontaktmindestöffnung von 3 mm zwischen Gerät und
Stromnetz vorzusehen.
-Der Anschluss an das Stromnetz ist folgendermassen dur-
chzuführen:
BRAUN = LLeitung
BLAU = NNulleiter.
• Der Mindestabstand zwischen der Stellfläche für die
Kochbehälter auf der Kochvorrichtung und dem unteren Teil
der Abzugshaube muss mindestens 65 cm betragen. Falls ein
Verbindungsrohr verwendet wird, das aus zwei oder mehr
Teilen zusammengesetzt ist, muss der obere Teil über den
unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr
der Küchenhaube an ein Rohr angeschlossen werden, in
dem Warmluft zirkuliert oder das zur Entlüftung von Geräten
verwendet wird, die an eine andere Energiequelle als an Strom
angeschlossen sind.
- Sollte das Gerät mit Abzugsvorrichtung montiert werden,
bereiten Sie eine Luftabzugsöffnung vor.
• Es empfiehlt sich der Einsatz eines Luftableitungsrohres,
das denselben Durchmesser aufweist, wie der der Luftab-
zugsöffnung. Die Verwendung eines Reduzierstücks könnte
die Leistungen des Erzeugnisses beeinträchtigen und das
Betriebsgeräusch erhöhen.
• Montage:
Um die Dunstabzugshaube richtig zu montieren müssen
folgende Schritte durchgeführt werden:
1.Montage der Dunstabzugshaube unter dem Hängeschrank.
2.Auswahl des Modells (Abluft Abb.1A oder Umluft Abb.1B).
• Montage der dunstabzugshaube unter dem hänge-
schrank:
Dieses Gerät wird in einen Hängeschrank eingebaut oder
an einer anderen Halterung befestigt. Die Abmessungen
der Dunstabzugshaube sind in Abbildung 2 angegeben.
Zum Befestigen des Geräts muss das Gitter Dabgenommen
werden. Drücken Sie hierzu die beiden seitlichen Tasten A
wie auf Abbildung 3 gezeigt. Zur Befestigung benötigen Sie
8 geeignete Schrauben (nicht mitgeliefert). Zur Installation
der Abzugshaube werden zunächst die 4 Schrauben Aange-
bracht und dann die 4 Schrauben B, gemäß dem auf Abb.4
gezeigten Schema. Nachdem die Abzugshaube unter dem
Hängeschrank montiert wurde, können Sie das Gitter D(Abb.4)
wieder befestigen. Dabei sollten Sie darauf achten, dass das
Gitter Drichtig eingehakt ist.
• Abluftversion:
Bei dieser Betriebsweise werden die angesaugten Dämpfe
durch die Außenwand oder durch ein Abluftrohr ins Freie
geleitet. Zu diesem Zweck muß ein normgerechtes, nicht
entflammbares Rohr mit Durchmesser besorgt und an den
vorgesehenen Anschlußflansch H(Abb.1A).
• Umluftversion:
Möchten Sie das Gerät von Abluftversion auf Umluftversion
umrüsten, sind Aktivkohlefilter erforderlich, die Sie bei Ihrem
Händler erwerben können. Die Filter sind mittig an der sich
im Innern der Dunstabzugshaube befindlichen Absauggrup-
pe einzusetzen und im Uhrzeigersinn um 90 Grad bis zum
Einrasten einzudrehen. (Abb.6). Vor dem Einsetzen der Filter
muss das Gitter D (Abb.3) abgenommen werden. Die gefilterte
Luft wird über ein Abluftrohr, das durch den Schrank hindurch
geführt und an den Flansch Hangeschlossen wird, in den
Raum zurückgeführt (Abb.1B).
BENUTZUNG UND WARTUNG
• Es wird empfohlen, die Dunstabzugshaube schon vor
Kochbeginn der Speisen einzuschalten. Es wird weiterhin
empfohlen, das Gerät nach Beendigung des Kochvorgangs
noch 15 Minuten weiterlaufen zu lassen, um den vollstän-
digen Abzug der Kochdünste zu gewährleisten. Die Lei-
stungsfähigkeit der Dunstabzugshaube hängt entscheidend
von der Sorgfalt und Regelmäßigkeit der Wartung ab, insbe-
sondere die des Fettfilters und die des Aktivkohlefilters.
•Der Antifett-Filter hat die Aufgabe, die in der Luft schweben-
den Fettpartikel zu fangen, daher kann er in unterschiedlichen
Zeitspannen verstopfen, je nach Gebrauch des Geräts.
- Um der Brandgefahr vorzubeugen, müssen mindestens alle
2 Monate die Antifett-Filter per Hand gereinigt werden; dazu
verwendet man neutrale, nicht scheuernde Reinigungsmittel
oder man gibt ihn in die Spülmaschine bei niedriger Tempe-
ratur und kurzem Zyklus.
- Bei der Verwendung von Antifettfiltern aus Acryl diese alle
2 Monate per Hand mit neutralen und nicht abrasiven Reini-
gungsmitteln reinigen und durchschnittlich alle 6 Reinigungen
ersetzen.
- Nach der Reinigung kann die Farbe etwas verändert sein.
Diese Tatsache ist kein Grund für eine Beschwerde, damit er
ausgewechselt wird.
• Die Aktivkohlefilter dienen dazu, die Luft, die in die Umge-
bung zurückgeleitet wird zu reinigen; sie haben die Aufgabe,
die unangenehmen Gerüche, die während des Garvorgangs
entstehen, zu beseitigen.
- Die nicht regenerierbaren Aktivkohlefilter müssen minde-
stens alle 4 Monate ausgewechselt werden. Die Sättigung der
Aktivkohle hängt davon ab, wie oft das Gerät benutzt wird,
vom Gartyp und von der Häufigkeit, mit der die Reinigung
des Antifett-Filters durchgeführt wird.
• Vor der Montage des Antifett-Filters und des regenerier-
baren Aktivkohlefilters ist es unbedingt nötig sicherzustel-
len, dass diese gut getrocknet sind.
• Die Abzugshaube sowohl innen wie außen häufig mit
einem Tuch reinigen, das mit Wasser oder einem neutra-
len und nicht scheuerndem flüssigem Reinigungsmittel
getränkt ist.
• Die Beleuchtungsanlage ist für den Gebrauch während des
Kochvorgangs realisiert worden und nicht für eine längere
Beleuchtung der Umgebung im Allgemeinen. Wird die Be-
leuchtung lange Zeit angelassen, wird die durchschnittliche
Lebensdauer der Glühbirne erheblich verringert.
• Achtung: das Nichteinhalten dieser Hinweise für die Reini-
gung der Haube und deren Auswechseln und die Reinigung
der Filter, führen zu Brandgefahr. Es wird daher empfohlen,
die hier gegebenen Ratschläge zu befolgen.

- 8 -
• Alupaneele ersetzen:
Um die Alupaneele zu ersetzen ziehen Sie nur am Griff Awie
in Abb.4B gezeigt.
• Acryl- oder metallpaneele ersetzen:
Um die Acryl- oder Metallpaneele zu ersetzen muss das Git-
ter Dabgenommen werden. Drücken Sie hierzu die beiden
seitlichen Tasten A, wie auf Abbildung 3 gezeigt. Nehmen
Sie die 2 Filterhalterungen B(Abb.5) und dann das Acryl-
oder Metallpaneel Cab. Bauen Sie das Teil in umgekehrter
Reihenfolge wieder ein.
• Bedienung Der beleuchtung (Abb.7) die SimboLbe-
zeichnungen sind folgend wiedergegeben:
A = Taste BELEUCHTUNG
B = Taste OFF
C = Taste ERSTE GESCHWINDIGKEIT
D= Taste ZWEITE GESCHWINDIGKEIT
E= Taste DRITTE GESCHWINDIGKEIT
G= MOTORKONTROLLEUCHTE
FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN
GENANNTEN ANWEISUNGEN ZURUCKZUFÜHREN SIND,
WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.
ESPAÑOL E
GENERALIDADES
Lea atentamente el contenido del presente libro de instruccio-
nes pues contiene indicaciones importantes para la seguridad
en la instalación, el uso y el mantenimiento (Consérvelo para
un posible consulta posterior). El aparato ha sido diseñado
para el uso en versión aspiradora (evacuación de aire hacia
el exterior - Fig.1B), filtrante (reciclaje del aire en el interior -
Fig.1A) o con motor exterior (Fig.1C).
SUGERENCIAS PARA LA SEGURIDAD
1. Preste atención si funcionan contemporáneamente una
campana aspirante y un quemador o una chimenea que toman
el aire del ambiente y están alimentados por energía que no
sea eléctrica, pues la campana aspirante toma del ambiente
el aire que el quemador o la chimenea necesitan para la com-
bustión. La presión negativa del local no debe superar los 4 Pa
(4x10-5 bares). Para un funcionamiento seguro, realice primero
una adecuada ventilación del local. Para la evacuación externa,
aténgase a las disposiciones vigentes en su país.
Antes de enchufar el modelo a la corriente eléctrica:
-Controlar los datos de matrícula (que se encuentran en el
interior del aparato) para constatar que la tensión y la poten-
cia correspondan a la de la red y el enchufe de conexión sea
idóneo. En caso de dudas, recurra a un electricista calificado.
-Si el cable de alimentación está dañado, se debe cambiar con
un cable o conjunto especial de cables que puede suministrar
tanto el fabricante como el servicio de asistencia técnica.
2. ¡Atención!
En determinadas circunstancias los electrodomésticos
pueden ser peligrosos.
A)No intente controlar los filtros cuando la campana está
en funcionamiento.
B)Durante el uso prolongado de la instalación de ilumina-
ción o inmediatamente después, no toque las lámparas ni
las zonas adyacentes a ellas.
C)Está prohibido cocinar a fuego directo debajo de la
campana.
D)Evite dejar la llama libre porque puede dañar los filtros
y constituye un riesgo de incendio.
E) Controle constantemente los alimentos fritos para evitar
que el aceite sobrecalentado se prenda fuego.
F) Antes de efectuar cualquier operación de mantenimien-
to, desconecte la campana de la red eléctrica.
G)Este aparato no debe ser utilizado por niños o personas
que necesiten de supervisión.
H) Controle que los niños no jueguen con el aparato.
I) Cuando la campana se utiliza simultáneamente con apa-
ratos que queman gas u otros combustibles, el ambiente
debe estar adecuadamente ventilado.
L) Si las operaciones de limpieza no se realizan respetando
las instrucciones, hay peligro de incendio.
INSTRUCCIONES PARA LA INSTALACIÓN
• Las operaciones de montaje y conexión eléctrica deben
ser efectuadas por personal especializado.
• Utilice guantes de protección antes de realizar las ope-
raciones de montaje.
• Instalación eléctrica:
-El aparato está construido en clase II, por lo tanto no se debe
e conectar ningún cable a la toma de tierra.
El posición del enchufe debe ser de fácil acceso una vez
instalado el aparato. Si el aparato posee un cable sin enchufe,
para conectarlo a la red eléctrica es necesario instalar entre
el aparato y la red de suministro un interruptor omnipolar
con una apertura mínima de 3 mm entre los contactos y
las dimensiones adecuadas para la carga, conforme con las
normas vigentes.
-La conexión a la corriente eléctrica debe realizarse de la
siguiente manera:
MARRÓN = Llínea
AZUL = Nneutro.
• La distancia mínima entre la superficie de soporte de los
recipientes de cocción en el dispositivo de cocción y la parte
más baja de la campana de cocina debe de al menos 65 cm.
Si debe usarse un tubo de conexión compuesto de dos o más
partes, la parte superior debe estar fuera de la parte inferior.
No conecte la descarga de la campana a un conducto en el
que circúle airecaliente o que sea utilizado para evacuar los
humos de aparatos alimentados por una energía que no sea
eléctrica.
- En el caso de montaje del aparato en la versión aspirante,
predisponer el orificio de evacuación aire.
• Se aconseja el uso de un tubo de evacuación de aire con el
mismo diámetro que la boca de salida de aire. El uso de una
reducción podría disminuir las prestaciones del producto y
aumentar el ruido.
• Instalacion:
Para instalar la campana de manera correcta debe seguirse el
siguiente esquema:
1.Montaje de la campana en la parte inferior del mueble
colgante.
2.Elección de la versión extractora (extractora Fig.1A o filtrante
Fig.1B).
• Montaje de la campana en la parte inferior del mueble
colgante:

- 9 -
Este tipo de aparato debe empotrase en un armario colgante
o en otro soporte. Las medidas de la campana se indican en
la figura 2. Antes de fijar la campana, quitar la rejilla D, presio-
nando las dos teclas laterales Asegún se indica en la figura 3.
Para filarla emplear 8 tornillos idóneos (no en dotación) para el
tipo de mueble. Para una instalación correcta de la campana,
fijar antes los 4 tornillos Ay luego los 4 tornillos Bsiguiendo el
esquema de la figura 4. Una vez que la campana se ha fijado a
la parte inferior del armario colgante, colocar la rejilla D(Fig.4)
en su sede. Durante esta operación prestar atención para que
la rejilla Dquede enganchada de forma correcta.
• Versión aspirante:
Con este tipo de instalación el aparato descarga los vapores
al exterior a través de una canalización existente.Para ello hay
que comprar un tubo mural telescópico del tipo previsto por
la normativa vigente ,no inflamable y encajarlo en la arandela
H (Fig.1A).
• Versión filtrante:
Para transformar la campana de la versión aspirante a la versión
filtrante, solicite a su revendedor los filtros de carbono activo.
Los filtros deben ser aplicados al grupo aspirante colocado
en el interior de la campana, centrándolos y girándolos 90º
hasta el tope (Fig.6). Para efectuar esta operación, quite la
rejilla D(Fig.3). El aire se devuelve al ambiente por un tubo
de evacuación del aire que pasa a través del mueble y está
conectado a la brida H(Fig.1B).
USO Y MANTENIMIENTO
• Se recomienda poner en funcionamiento el aparato antes
de proceder a la cocción de un alimento cualquiera. Se
recomienda también, dejar funcionar el aparato durante 15
minutos después de haber finalizado la cocción para lograr una
evacuación completa del aire viciado. El buen funcionamiento
de la campana depende de la realización de un correcto y con-
stante mantenimiento; se debe prestar una atención particular
al filtro antigrasa y al filtro de carbón activo.
• El filtro antigrasa cumple la función de retener las partículas
grasas en suspensión en el aire, por lo que se puede obstruir
en relación al tiempo de uso.
-Para prevenir el peligro de incendio, cada 2 meses máximo se
deben lavar los filtros antigrasa a mano, usando detergentes
líquidos neutros no abrasivos, o sino en el lavavajillas a baja
temperatura y ciclos breves.
- En caso de utilización de filtros antigrasa acrílicos, lave a
mano cada 2 meses, utilizando detergentes líquidos neutros
no abrasivos, y sustitúyalos aproximadamente cada 6 lavados.
-Después de algunos lavados puede cambiar de color. Esto no
da derecho a reclamar su sustitución.
• Los filtros de carbón activado sirven para depurar el aire
que se vuelve a inyectar en el ambiente, con el objetivo de
atenuar los olores desagradables que genera la cocción.
-Los filtros de carbón activado no regenerables deben cam-
biarse cada 4 meses como máximo. La saturación del carbón
activado depende del uso más o menos prolongado del apa-
rato, del tipo de cocina y de la regularidad con que se limpie
el filtro antigrasa.
• Antes de volver a montar los filtros antigrasa y los filtros
de carbón activado regenerables, se los debe secar bien.
• Limpie frecuentemente la campana, tanto internamente
como externamente, usando un paño humedecido con agua
o detergentes líquidos neutros no abrasivos.
• La instalación de luz se diseñó para el uso durante la cocción
y no para usos prolongados de iluminación general del am-
biente. Emplearla de esta forma disminuye notablemente la
duración media de las lámparas.
• Atención: no respetar las advertencias de limpieza de la
campana y de sustitución y limpieza de los filtros comporta
riesgos de incendio. Por tanto, es recomendable atenerse a las
instrucciones sugeridas.
• Sustitución de los paneles de aluminio:
Para cambiar los paneles de aluminio es suficiente tirar de la
manija A como se indica en la Fig.4B.
• Sustitución de los paneles acrílicos o metálicos:
Para cambiar los paneles acrílicos o metálicos es necesario
quitar antes la rejilla Dpresionando las dos teclas laterales A
como se indica en la figura 3. Quitar los dos topes de sujeción
filtros B(Fig.5) y el panel acrílico o metálico C. Para volver a
ensamblar la pieza realizar la operación inversa.
• Mandos Mecánicos (Fig.7) la simbología es la siguiente:
A = Botón ILUMINACION
B = Botón OFF
C = Botón PRIMERA VELOCIDAD
D= Botón SEGUENDA VELOCIDAD
E= Botón TERCERA VELOCIDAD
G= Luz indicadora MOTOR EN FUNCIONAMIENTO
EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DA-
ÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS
ADVERTENCIAS.
FRANÇAIS F
GÉNERALITÉS
Lire attentivement le contenu du mode d’emploi puisqu’il
fournit des indications importantes concernant la sécurité
d’installation, d’emploi et d’entretien. Le conserver pour d’
ultérieures consultations. L’appareil a été conçu pour être
utilisé dans le modèle aspirant (évacuation de l’air à l’extérieur
- Fig.1B), filtrant (retour de l’air à l’intérieur - Fig.1A) ou doté
d’un moteur externe (Fig.1C).
CONSEILS POUR LA SÉCURITÉ
1. Attention, lorsque dans la même pièce vous utilisez simulta-
nément la hotte à évacuation avec un brûleur ou une cheminée
alimentés par une énergie autre que l’électricité, vous pouvez
créer un problème “d’inversion de flux”. Dans ce cas la hotte
aspire l’air nécessaire à leur combustion. La dépression dans
le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un
fonctionnement en toute sécurité, n’oubliez pas de prévoir une
ventilation suffisante du local. Pour l’évacuation vers l’extérieur,
veuillez vous référer aux dispositions en vigueur dans votre
pays.
Avant de brancher la hotte au réseau de distribution
électrique:
-Lire les données reportées sur la plaquette d’identification
(appliquée à l’intérieur de la hotte) pour vérifier si le voltage et
la puissance correspondent à ceux du réseau. Contrôler aussi
si la prise est adaptée.
-En cas de doutes, contacter un électricien qualifié.
Si le câble d’alimentation est abîmé, il faut le remplacer par
un autre câble ou par un ensemble, spécialement prévus, que
vous pouvez commander au fabricant ou à un de ses services
d’assistance technique.

- 10 -
2. Attention!
Dans certaines circonstances les électroménagers peuvent
être dangereux.
A)N’essayez pas de contrôler l’état des filtres quand la
hotte est en marche.
B)Ne jamais toucher les lampes et les zones adjacentes,
pendant et tout de suite après l’utilisation prolongée de
l’éclairage.
C)Il est absolument interdit de flamber sous la hotte.
D)Évitez de laisser des flammes libres, elles sont dange-
reuses pour les filtres et pour les risques d’incendie.
E)Surveillez constamment les fritures pour éviter que
l’huile surchauffée prenne feu.
F) Avant de procéder à toute opération d’entretien, coupez
l’alimentation électrique de la hotte.
G)Cet appareil ne peut pas être utilisé par des enfants ou
par des personnes nécessitant une surveillance.
H) Veillez à ce que les enfants ne jouent pas avec l’appareil.
I) Lorsque la hotte est utilisée en présence d’appareils
utilisant du gaz ou d’autres combustibles, la pièce doit
être correctement ventilée.
L) Si le nettoyage n’est pas réalisé conformément aux
instructions, un incendie peut se déclarer.
INSTRUCTIONS POUR L’INSTALLATION
• Le montage et le branchement électrique doivent être
effectués par un personnel spécialisé.
• Utiliser des gants de protection avant de procéder aux
opérations de montage.
• Connexion électrique:
-L’appareil est construit en classe II, pour cela aucun cable ne
doit être connecté avec la prise terre. La prise doit être acces-
sible après l’installation de l’appareil. Si l’appareil est équipé
d’un cordon dépourvu de fiche, un interrupteur omnipolaire
ayant une distance d’ouverture des contacts d’au moins 3 mm,
dimensionné à la charge et conforme aux réglementations
applicables en la matière, doit être intercalé entre le secteur
et l’appareil.
-La connection avec le réseau électrique doit être éxécutée
comme suit:
MARRON = L ligne
BLEU = Nneutre.
• La distance minimum entre la surface de support des réci-
pients de cuisson sur le dispositif de cuisson et la partie la plus
basse de la hotte pour cuisine doit être de 65 cm au moins.S’il
doit être utilisé un tuyau de connection composé de deux ou
plusieurs parties, la partie superieure doit être à l’exterieur
de celle inférieure. Ne pas relier le tuyau d’échappement de
la hotte à un conduit dans lequel circule de l’air chaud ou
employé pour évacuer les fumées des appareils alimentés par
une énergie differente de celle électrique.
-S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture
pour l’évacuation de l’air.
• Nous conseillons d’utiliser un tuyau d’évacuation de l’air de
même diamètre que l’orifice de sortie de l’air. L’utilisation d’une
réduction pourrait diminuer les performances du produit et
augmenter le niveau sonore.
• Installation:
Pour effectuer correctement l’installation de la hotte suivez
les instructions suivantes:
1.Montage de la hotte dans la partie inférieure du panneau.
2.Choix de la version (évacuation Fig.1A ou recyclage Fig.1B).
• Fixation de la hotte sous un élément hau:
Ce type d’appareil est à encastrer à l’intérieur d’un élément
haut ou d’un tout autre support. Les dimensions d’encombre-
ment de la hotte sont reportées figure 2. Avant de procéder à la
fixation de la hotte, retirer la grille Den appuyant sur les deux
touches latérales A comme illustré figure 3. Pour la fixation,
utiliser 8 vis (non fournies) appropriées au type de meuble.
Pour une bonne installation de la hotte, fixer d’abord les 4 vis
Apuis les 4 vis B en suivant le schéma illustré figure 4. Après
avoir fixé la hotte dans le bas de l’élément, saisir la grille D
(Fig.4) et la remettre à l’emplacement voulu. Veiller à ce que
la grille D soit bien accrochée.
• Version aspirante:
Avec ce genre d’installation l’appareil évacue les vapeurs à
l’extérieure à travers une paroi périmètrale ou une canalisation
déjà existente. Il est donc nécessaire de se procurer un tube
mural télescopique, du type prévu par les normes en vigueur
non inflammable de et reliez-le à la bride H (Fig.1A).
• Version recyclage:
Pour transformer la hotte de la version évacuation à la version
recyclage, demandez à votre vendeur des filtres à charbon actif.
Monter les filtres dans le groupe d’aspiration en les centrant
bien à l’intérieur de la hotte et en les faisant pivoter de 90
degrés jusqu’au déclic (Fig.6). Pour effectuer cette opération,
retirer la grille D(Fig.3). L’air est renvoyé dans la pièce à travers
un tuyau d’évacuation passant à travers le meuble et raccordé
à la bride H(Fig.1B).
EMPLOI ET ENTRETIEN
• Il est conseillé de mettre en service la hotte quelques minu-
tes avant de commencer à cuisiner. De même il est conseillé
de l’arrêter 15 minutes après avoir terminé la cuisson pour
éliminer au maximum les odeurs et évacuer l’air vicié. Le bon
fonctionnement de la hotte est lié à la fréquence des opéra-
tions d’entretien et, plus particulièrement, à l’entretien du filtre
anti-graisse et du filtre à charbon actif.
• Le filtre anti-graisse à pour rôle de retenir les particules
grasses en suspension dans l’air; par conséquent, il peut se
boucher en un temps qui varie en fonction de l’utilisation de
l’appareil.
- Pour prévenir le danger d’incendie, chaque 2 mois au maxi-
mum, il est nécessaire de laver les filtres anti-graisse à la main
en utilisant des détergents liquides neutres non abrasifs ou
dans le lave-vaisselle à température basse et cycle court.
- En cas d’utilisation de filtres anti-graisse acryliques, laver à
la main tous les 2 mois en utilisant des détergents liquides
neutres non abrasifs et les remplacer en moyenne tous les 6
lavages.
- Après plusieurs lavages, la couleur peut changer. Cela ne
donne pas le droit à une requête pour leur remplacement.
• Les filtres au carbone actif servent à purifier l’air qui sera
rejeté dans la pièce et à atténuer les odeurs générées par la
cuisson.
- Les filtres à carbone actif non régénérables doivent être
remplacés chaque 4 mois au maximum. La saturation du car-
bone actif dépend de l’utilisation plus où moins prolongée de
l’appareil, du type de cuisine et de la régularité avec laquelle
vous effectuez le nettoyage du filtre anti-graisse.
• Avant de monter les filtres anti-graisses et les filtres à
carbone actif régénérables, il est important que ceux-ci
soient bien secs.
• Nettoyer fréquemment la hotte à l’intérieur et à
l’extérieur en utilisant un chiffon humidifié avec de l’eau
ou des détergents liquides neutres non abrasifs.

- 11 -
• L’installation d’illumination est conçue pour l’utilisation
pendant la cuisson et non pour l’utilisation prolongée pour
illuminer la pièce. L’utilisation prolongée de l’illumination
réduit considérablement la durée moyenne de la lampe.
• Attention: la non-observation de ces remarques de nettoya-
ge de la hotte et du remplacement et nettoyage des filtres
comporte des risques d’incendie. Il est donc recommandé de
suivre les instructions suggérées.
• Remplacement des panneaux aluminium:
Pour remplacer les panneaux aluminium, il suffit de tirer sur
la poignée A comme illustré Fig.4B.
• Remplacement des panneaux acryliques ou métalliques:
Pour remplacer les panneaux acryliques ou métalliques, il faut
d’abord retirer la grille D en appuyant sur les deux touches
latérales Acomme illustré figure 3. Retirer les 2 pièces de
fixation des filtres B(Fig.5) ainsi que le panneau acrylique
ou métallique C. Pour remonter le tout, refaire les mêmes
opérations en sens inverse.
• Commandes Mécaniques (Fig.7) les symboles sont les
suivants:
A = Touche ECLAIRAGE
B = Touche OFF
C = Touche PREMIERE VITESSE
D= Touche DEUXIEME VITESSE
E= Touche TROISIEME VITESSE
G= Voyant MOTEUR EN MARCHE
NOUS DECLINOS TOUTE RESPONSABILITÉ POUR LES
EVENTUELS DÉGATS PROVOQUÉS PAR L’INOBSERVATION
DES SUSDITES INSTRUCTIONS.
ENGLISH GB
GENERAL
Carefully read the following important information regarding
installation safety and maintenance. Keep this information
booklet accessible for further consultations. The appliance
has been designed for use in the ducting version (air exhaust
to the outside - Fig.1B), filtering version (air circulation on the
inside - Fig.1A) or with external motor (Fig.1C).
SAFETY PRECAUTION
1. Take care when the cooker hood is operating simultane-
ously with an open fireplace or burner that depend on the air
in the environment and are supplied by other than electrical
energy, as the cooker hood removes the air from the environ-
ment which a burner or fireplace need for combustion. The
negative pressure in the environment must not exceed 4Pa
(4x10-5 bar). Provide adequate ventilation in the environment
for a safe operation of the cooker hood. Follow the local laws
applicable for external air evacuation.
Before connecting the model to the electricity network:
-Control the data plate (positioned inside the appliance)
to ascertain that the voltage and power correspond to the
network and the socket is suitable. If in doubt ask a qualified
electrician.
-If the power supply cable is damaged, it must be replaced with
another cable or a special assembly, which may be obtained
direct from the manufacturer or from theTechnical Assistance
Centre.
2. Warning!
In certain circumstances electrical appliances may be a
danger hazard.
A) Do not check the status of the filters while the cooker
hood is operating.
B) Do not touch bulbs or adjacent areas, during or straight
after prolonged use of the lighting installation.
C) Flambè cooking is prohibited underneath the cooker
hood.
D)Avoid free flame, as it is damaging for the filters and a
fire hazard.
E) Constantly check food frying to avoid that the over-
heated oil may become a fire hazard.
F) Disconnect the electrical plug prior to any maintenance.
G) This appliance is not intended for use by young children
or infirm persons without supervision.
H) Young children should be supervised to ensure they do
not play with the appliance.
I) There shall be adequate ventilation of the room when
the rangehood is used at the same time as appliances
burning gas or other fuels.
L) There is a risk of fire if cleaning is not carried out in ac-
cordance with the instructions.
INSTALLATION INSTRUCTIONS
• Assembly and electrical connections must be carried out
by specialised personnel.
• Wear protective gloves before proceeding with the
installation.
• Electric Connection:
-The appliance has been manufactured as a class II, therefore
no earth cable is necessary. The plug must be easily accessible
after the installation of the appliance. If the appliance is equip-
ped with power cord without plug, a suitably dimensioned
omnipolar switch with 3 mm minimum opening between con-
tacts must be fitted between the appliance and the electricity
supply in compliance with the load and current regulations.
-The connection to the mains is carried out as follows:
BROWN = Lline
BLUE = Nneutral.
• The minimum distance between the support surfaces of
the cooking pots on the cooker top and the lowest part of
the cooker hood must be at least 65 cm. If a connection tube
composed of two parts is used, the upper part must be pla-
ced outside the lower part. Do not connect the cooker hood
exhaust to the same conductor used to circulate hot air or for
evacuating fumes from other appliances generated by other
than an electrical source.
- In the case of assembly of the appliance in the suction version
prepare the hole for evacuation of the air.
• We recommend the use of an air exhaust tube which has the
same diameter as the air exhaust outlet hole. If a pipe with a
smaller diameter is used, the efficiency of the product may be
reduced and its operation may become noisier.
• Installation:
The following instruction should be followed to carry out the
correct installation of the cooker hood.
1.Mounting of the cooker hood on the lower side of the
cupboard.
2.Choosing the version (extractor, Fig.1A, or filter, Fig.1B).

- 12 -
• Fixing the hood to the lower part of the wall cabinet:
This type of appliance must be fitted inside a cabinet or inside
another type of support structure. The overall measurements
of the cooker hood are given in figure 2. Before proceeding
with cooker hood installation, remove grille Dby pressing the
two side buttons A, as shown in figure 3. Fix the appliance in
place using 8 screws (not supplied) which are suited to the
type of cabinet. To install the cooker hood correctly, first fit
the 4 screws Aand then the 4 screws B, in accordance with
the diagram in figure 4. After fixing the cooker hood to the
lower part of the cabinet, place grille D(Fig.4) back in the
correct position. During this procedure, make sure that grille
Dis fastened properly.
• Extraction through an outside wall:
The appliance expels the fumes through an outside wall or
a duct. It is necessary to buy a telescopic pipe in accordance
with the standards in use (inflammable) and connect it to
flange H(Fig.1A).
• Recirculation:
To transform an extractor hood version into a filter hood
version, contact your appliance dealer and ask for active
charcoal filters. The filters should be fitted to the extraction
assembly inside the hood, by centring them and rotating them
90 degrees, until they click into place (Fig.6). To perform this
operation, first remove grille D(Fig.3). The air is released back
into the room through air exhaust piping which passes through
the cabinet and is connected to flange H(Fig.1B).
USE AND MAINTENANCE
• We recommend that the cooker hood is switched on before
any food is cooked. We also recommend that the appliance is
left running for 15 minutes after the food is cooked, in order
to thoroughly eliminate all contaminated air. The effective
performance of the cooker hood depends on constant main-
tenance; the anti-grease filter and the active carbon filter both
require special attention.
• The anti-grease filter is responsible retaining the grease
particles suspended in the air, therefore it is subject to clogging
with variable frequency according to the use of the appliance.
- To prevent the danger of possible fires, at least every 2
months one must wash the anti-grease filters by hand using
non-abrasive neutral liquid detergents or in the dishwasher
at low temperatures and on short cycles.
- In the event that acrylic anti-grease filters are used, hand-
wash every 2 months, using neutral non-abrasive liquid
detergents and replace them after every 6 washes.
- After a few washes, colour alterations may occur. This does
not give the right to claim their replacement.
• The active carbon filters are used to purify the air that is
sent back into the room and its function is to mitigate the
unpleasant odours produced by cooking.
- The non-regenerable active carbon filters must be replaced
at least every 4 months. The saturation of the active charcoal
depends on the more or less prolonged use of the appliance,
on the type of kitchen and on the frequency with which anti-
grease filter is cleaned.
• Before remounting the anti-grease filters and the rege-
nerable active charcoal filters it is important that they are
completely dry.
• Clean the hood frequently, both internally and externally,
usinga cloth dampened withwater ornon-abrasive neutral
liquid detergents.
• The lighting .system is designed for use during cooking
and not for the prolonged general lighting of the room. The
prolonged use of the lighting system significantly decreases
the average duration of the bulbs.
• Attention: the non compliance with the hood cleaning
warnings and with the replacement and cleaning of the filters
entails risk of fires. One therefore recommends keeping to the
suggested instructions.
• Replacing the aluminium panels:
To replace the aluminium panels, simply pull handle Aas
shown in Fig.4B.
• Replacing the acrylic or metal panels:
To replace the acrylic or metal panels, first remove grille Dby
pressing the two side buttons A, as shown in figure 3. Remove
the two filter clips B (Fig.5) and the acrylic or metal panel C.To
reassemble the part, simply perform the procedure in reverse.
• Commands mechanical (Fig.7) the key symbols are explai-
ned below:
A = LIGHT
B = OFF
C = SPEED I
D= SPEED II
E= SPEED III
G= MOTOR WORKING indicator
THE MANUFACTURER DECLINES ALL RESPONSIBILITY
FOR EVENTUAL DAMAGES CAUSED BY BREACHING THE
ABOVE WARNINGS.
NEDERLANDS NL
ALGEMEEN
Lees aandachtig de inhoud van deze handleiding. Hierin staan
belangrijke aanwijzingen voor een veilige installatie, gebruik
en onderhoud. Bewaar de handleiding om die later te kun-
nen raadplegen. Het toestel werd ontworpen in een versie
voor afzuiging (evacuatie van de lucht naar buiten - Afb.1B)
en voor filtering (recirculatie van de lucht binnen - Afb.1A) of
met externe motor (Afb.1C).
VEILIGHEIDSVOORSCHRIFTEN
1. Opletten indien tegelijkertijd een afzuigkap en een brander
of haard functioneren die afhankelijk zijn van de omgevings-
lucht en gevoed worden door een andere energiebron dan de
elektrische energie. De afzuigkap kan de lucht die de brander
of haard nodig heeft voor de verbranding aan de omgeving
onttrekken. De negatieve druk in de omgeving mag niet boven
de 4 Pa (4x10-5 bar) liggen.Voor een veilige werking dient u te
zorgen voor een goede ventilatie van de ruimte. Voor de afvoer
naar buiten moet u zich houden aan de geldende voorschriften
die van toepassing zijn in uw land.
Voordat u het model op het elektriciteitsnet aansluit:
-Controleer op het gegevensplaatje (aan de binnenkant van
het apparaat) of de spanning en het vermogen overeenko-
men met die van het net, en of de stekker geschikt is voor
de aansluiting. Neem in geval van twijfel contact op met een
gekwalificeerde elektricien.
-Als de voedingskabel beschadigd is dient deze te worden
vervangen door een andere kabel of een speciale kabel-
combinatie, beschikbaar bij de fabrikant of de technische
servicedienst.

- 13 -
2. Attentie!
In bepaalde omstandigheden kunnen huishoudelijke ap-
paraten gevaarlijk zijn.
A) Probeer niet om de filters te controleren terwijl de
afzuigkap werkt.
B)Raak de lampen en de zones vlakbij niet aan als de
verlichting lang aan is of kort daarna.
C)Het is verboden om eten met open vlam te bereiden
onder de kap.
D)Voorkom open vlammen, deze zijn schadelijk voor de
filters en brandgevaarlijk.
E) Controleer voortdurend gebakken waren om te voor-
komen dat hete olie vlam vat.
F) Voor elke willekeurige onderhoudsbeurt moet men de
elektrische energie afschakelen.
G)Dit apparaat is niet bestemd voor gebruik door kinderen
of andere personen die toezicht nodig hebben.
H) Controleer dat kinderen niet met het apparaat spelen.
I) Als de afzuigkap tegelijk met andere apparaten wordt
gebruikt die gas of andere brandstoffen verbranden, moet
het vertrek goed worden geventileerd.
L) Als de reinigingswerkzaamheden niet worden uitge-
voerd zoals aangegeven in de handleiding loopt u het
risico dat er brand uitbreekt.
INSTALLATIE INSTRUCTIES
• De werkzaamheden m.b.t de montage en de elektrische
aansluiting dienen verricht te wordendoor gespecialiseerd
personeel.
• Gebruik beschermende handschoenen alvorens met de
montagewerkzaamheden te beginnen.
• Elektrische aansluiting:
-Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het
snoer hoeft derhalve niet op een geaard stopcontact aange-
sloten te worden.
De stekker moet na de installatie van het apparaat gemakkelijk
toegankelijk zijn.
In het geval dat het apparaat een kabel zonder stekker heeft,
moet men deze op het electrische net aansluiten met een
schakelaar tussen apparaat en net, waarvan alle polen on-
derbroken worden; de minimale opening tussen de contacten
moet 3 mm zijn en de schakelaar moet gedimensioneerd zijn
voor de belasting en voldoen aan de van kracht zijnde normen.
-De aansluiting op het elektriciteitsnet moet als volgt uitge-
voerd worden:
BRUIN = Llijn
BLAUW = Nneutraal.
• De minimumafstand tussen het oppervlak dat de pannen
op het fornuis ondersteunt en de onderkant van de afzuigkap
moet minstens 65 cm bedragen Indien een verbindingsbuis
bestaande uit twee of meer delen gebruikt wordt, dan moet
het bovenste gedeelte aan de buitenkant van het onderste
gedeelte zitten. Sluit de afvoer van de afzuigkap niet aan op
een leiding waardoor warme lucht circuleert of die gebruikt
wordt voor de afvoer van rook van apparaten die door een
andere energiebron dan elektrische energie gevoed worden.
-Bij montage van het apparaat in de afzuigversie dient u voor
een gat voor de luchtafvoer te zorgen.
• We raden u aan een luchtafvoerbuis te gebruiken met een-
zelfde diameter als die van de luchtafvoeropening. Het gebruik
van een reduceerelement zou de prestaties van het product
kunnen beperken en het lawaai kunnen doen toenemen.
• Installatie:
Om de afzuigkap op de juiste wijze te installeren moet het
volgende schema gevolgd worden:
1.Montage van de afzuigkap aan de onderkant van het han-
gkastje.
2.Keuze van de uitvoering (afzuigversie Afb.1A of filterversie
(Afb.1B).
• Montage van de afzuigkap a an de onderkant van het
hangkastje:
Dit type apparaat moet worden ingebouwd in een keuken-
kastje of in een ander meubel. De ruimte die de afzuigkap in
beslag neemt wordt aangegeven in afbeelding 2.Voordat u de
afzuigkap bevestigt dient u het rooster Dte verwijderen door
op de twee toetsen Aaan de zijkant te drukken, zoals aangege-
ven in afbeelding 3. Gebruik voor de bevestiging 8 schroeven
(niet bijgeleverd) die zijn geschikt voor het soort kastje. Voor
een correcte installatie van de afzuigkap bevestigt u eerst de 4
schroeven Aen daarna de 4 schroeven B. Volg het schema van
afbeelding 4. Nadat u de afzuigkap aan de onderzijde van het
keukenkastje heeft bevestigd, pakt u het rooster D(Afb.4) en
doet u het weer op zijn plaats. Zorg er tijdens deze handeling
voor dat het rooster Dgoed is vastgehaakt.
• Zuigversie:
Met dit soort installatie zal het apparaat de dampen door een
buitenmuur of door een bestaande kanalisering naar buiten
voeren. Hiervoor is een telescopische muurbuis nodig, volgens
de van kracht zijnde normen moet deze niet brandbaar zijn
en met een. De buis moet aan de bijgeleverde flens H (Afb.1A)
aangesloten worden.
• Filterversie:
Om de kap van de afzuigversie om te bouwen naar de filter-
versie, vraagt u uw dealer om actieve koolstoffilters. De filters
moeten aan de afzuigeenheid worden bevestigd die zich in
de kap bevindt. Plaats ze in het midden en draai ze 90 graden
totdat u ze vast hoort klikken (Afb.6). Om deze handeling uit
te voeren moet u het rooster Dverwijderen (Afb.3). De lucht
wordt naar de omgeving teruggevoerd door een luchtafvo-
erbuis die door het meubel heen gaat en verbonden is aan
de flens H (Afb.1B).
GEBRUIK EN ONDERHOUD
• We raden aan het apparaat aan te zetten voordat u met de
bereiding begint van elke willekeurige maaltijd. We raden u
aan het apparaat 15 minuten aan te laten nadat het eten bereid
is, voor een optimale luchtverversing. De goede werking van
de afzuigkap hangt af van een regelmatig en correct onder-
houd; in het bijzonder moet men aandacht besteden aan het
vetfilter en aan het filter met actieve koolstof.
• De vetfilter heeft als doel de vetdeeltjes die in de lucht han-
gen tegen te houden, bijgevolg is deze filter onderhevig aan
verstoppen na een bepaalde tijd, afhankelijk van het gebruik
van het apparaat.
- Om brandgevaar te voorkomen, moeten de vetfilters hoog-
stens iedere 2 maanden met de hand gewassen worden met
neutrale vloeibare reinigingsmiddelen die niet schuren ofwel
in de vaatwasser op lage temperatuur met korte cycli.
- Indien acryl vetfilters worden gebruikt, ze om de 2 maanden
handmatig afwassen met niet schurende neutrale vloeibaar
detergent en ze ongeveer om de 6 spoelingen vervangen.
- Na enkele wasbeurten kunnen er kleurveranderingen optre-
den. Dit feit geeft u geen recht op een klacht voor eventuele
vervanging.
• De actieve koolstoffilters dienen om de lucht te zuiveren

- 14 -
die in het milieu wordt uitgestoten, en heeft als functie de on-
aangename geuren die bij het koken vrijkomen op te vangen.
- De actieve koolstoffilters die niet regenereerbaar zijn, moeten
hoogstens iedere 4 maanden worden vervangen. De verza-
diging van de actieve koolstof hangt af van een min of meer
langdurig gebruik van het apparaat, van het type keuken en
van de regelmaat waarmee de schoonmaak van de vetfilter
wordt uitgevoerd.
• Het is belangrijk dat de vetfilters en de regenereerbare
actieve koolstoffilters goed droog zijn vooraleer ze op-
nieuw te monteren.
• Reinig regelmatig de binnen- en buitenzijde van de
kap middels een vochtig doek , gedrenkt in water en een
vloeibare, neutrale, niet schurende detergent.
• De verlichtingsinstallatie is ontworpen voor het gebruik
tijdens het koken en niet voor langdurig gebruik als algemene
verlichting van het vertrek. Langdurig gebruik van de verlich-
ting vermindert gevoelig de gemiddelde levensduur van de
lampen.
• Attentie: het niet naleven van de waarschuwingen voor
schoonmaak van de kap en de vervanging en schoonmaak
van de filters brengt brandgevaar met zich mee. Het is daarom
aangeraden om zich te houden aan de voorgestelde instruc-
ties.
• Het vervangen van de aluminium panelen:
Om de aluminium panelen te vervangen dient u aan het
handvat Ate trekken, zoals aangegeven in Afb.4B.
• Het vervangen van de acryl of metalen panelen:
Om de acryl of metalen panelen te vervangen dient u eerst
het rooster Dte verwijderen door op de twee toetsen Aaan de
zijkant te drukken, zoals aangegeven in afbeelding 3. Verwijder
de 2 filterklemmen B(Afb.5) en het acryl of metalen paneel C.
Om het element weer samen te voegen dient u de voorgaande
handelingen in omgekeerde volgorde uit te voeren.
• Kontroller mekaniske (Afb.7) zijn de symbolen hieronder
weergegeven:
A = Knop LICHT
B = Knop UIT
C = Knop EERSTE SNELHEID
D= Knop TWEEDW DERDE SNELHEID
E = Knop DERDE SNELHEID
G= Controlelampje WERKENDE MOTOR
DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE
DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE
BOVENSTAANDE VOORSCHRIFTEN.
PORTUGUÊS P
GENERALIDADES
Ler cuidadosamente o conteúdo do presente manual já que
este fornece indicações importantes referentes à segurança
de instalação, de uso e de manutenção. Conservar o manual
para qualquer ulterior consulta. O aparelho foi projectado
para utilização em versão aspirante (evacuação de ar para o
exterior - Fig.1B), filtrante (circulação de ar no interior - Fig.1A)
ou com motor exterior (Fig.1C).
ADVERTÊNCIAS PARA A SEGURANÇA
1. Prestar atenção se estão funcionando contemporanea-
mente uma coifa aspirante e um queimador ou um fogão
dependentes do ar ambiente e alimentados por uma energia
que não a elétrica, já que a coifa, aspirando, tira do ambiente
o ar que o queimador ou o fogão necesitam para a combus-
tão. A pressão negativa no local não deve ser superior a 4 Pa
(4x10-5 bar). Para um funcionamento seguro, providenciar
uma oportuna ventilação do local. Para a evacuação externa,
ater-se às disposições vigentes no seu País.
Antes de ligar o modelo à rede eléctrica:
-Controle a placa dos dados (posta no interior do aparelho)
para verificar que a tensão e a potência correspondam às da
rede e que a tomada seja apropriada. Em caso de dúvidas
interpele um electricista qualificado.
-Se o cabo de alimentação estiver danificado, deverá ser
substituído por um cabo ou um conjunto especiais fornecidos
pelo fabricante ou pelo seu serviço de assistência técnica.
2. Atenção!
Em determinadas circunstâncias, os electrodomésticos
podem ser perigosos.
A) Não procure controlar os filtros com o exaustor em
funcionamento.
B) Não toque as lâmpadas e as áreas adjacentes, durante
e logo pós o uso prolongado da instalação de iluminação.
C) É proibido cozinhar alimentos flambé sob o exaustor.
D)Evite a chama livre, porque é danosa para os filtros e
perigosa para os incêndios.
E) Controle constantemente os alimentos fritos para evitar
que o óleo aquecido pegue fogo.
F) Antes de efectuar qualquer manutenção, desligue o
exaustor da rede eléctrica.
G)Este aparelho não é destinado ao uso por parte de
crianças ou pessoas que precisem de supervisão.
H) Não permita que as crianças brinquem com o aparelho.
I) Quando o exaustor for utilizado contemporaneamente
a aparelhos que queimam gás ou outros combustíveis, o
local deverá ser adequadamente ventilado.
L) Se as operações de limpeza não forem efectuadas no
respeito das instruções, existe o risco de incêndio.
ISTRUÇÕES PARA A INSTALAÇÃO
• As operações de montagem e ligação eléctrica devem ser
efectuadas por pessoal especializado.
• Utilizar luvas de proteção antes de efetuar as operações
de montagem.
• Conexão elétrica:
-O aparelho é construído em classe II, portanto nenhum cabo
deve ser ligado à tomada de terra. A ficha deve ser facilmente
acessível após a instalação do aparelho. No caso em que o
aparelho não disponha de cabo sem ficha, para ligá-lo à rede
eléctrica será necessário interpor um interruptor omnipolar
com abertura mínima de 3 mm entre os contactos, dimensio-
nado para a carga e que atenda aos regulamentos em vigor.
-A ligação à rede elétrica deve ser feito como segue:
MARROM = Llinha
AZUL = Nneutro.
• A distância mínima entre a superfície de suporte dos reci-
pientes de cozedura no dispositivo de cozedura, e a parte
mais baixa do exaustor da cozinha, deve ser pelo menos de65
cm. Tendo que ser usado um tubo de conexão composto de
duas ou mais partes, a parte superior deve ficar externamente
àquela inferior. Não conectar a descarga da coifa a um duto
pelo qual circule ar quente ou utilizado para evacuar fumos

- 15 -
de aparelhos alimentados por uma energia que não a elétrica.
- No caso de montagem do aparelho em versão aspirante
predisponha o furo de evacuação do ar.
• Aconselha-se o uso de um tubo de evacuação do ar com o
mesmo diâmetro da boca de saída do ar. O uso de uma redução
poderia diminuir o desempenho do produto e aumentar o
ruído.
• Instalação:
Para instalar a coifa de maneira correta deve ser seguido e
seguinte esquema:
1.Montagem da coifa na parte inferior do armário pênsil.
2.Escolha da versão (aspirante Fig.1A ou filtrante Fig.1B).
• Montagem da coifa na parte inferior do armário pênsil:
Este tipo de aparelho deve ser encaixado em um armário
suspenso ou outro suporte. As medidas totais do exaustor
estão indicadas na figura 2. Antes de fixar o exaustor, remova a
grelha D, pressionando os dois botões laterais Acomo indicado
na figura 3. Para a fixação, utilize 8 parafusos (não fornecidos)
idóneos ao tipo de móvel. Para uma correcta instalação do
exaustor, fixe primeiro os 4 parafusos A e depois os 4 parafusos
Bseguindo o esquema indicado na figura 4. Após ter fixado o
exaustor na parte inferior do armário suspenso, pegue a grelha
D(Fig.4) e coloque-a novamente na sua posição. Durante esta
operação, preste atenção para que a grelha Desteja presa de
modo correcto.
• Versão aspirante:
Com este tipo de instalação o aparelho descarrega os vapores
para o exterior através de uma parede periférica ou canali-
zação existente. Por isso será necessário adquirir um tubo
mural telescópico, do tipo previsto pelas regulamentações
em vigor, que terá de ser do tipo não inflamável e conectá-lo
ao flange H(Fig.1A).
• Versão filtrante:
Para transformar o exaustor de versão aspirante para versão
filtrante, encomende ao seu revendedor os filtros de carvão
activo. Os filtros devem ser aplicados no grupo aspirante colo-
cado no interior do exaustor em posição central e girando-os
de 90 graus até ouvir o“clique”de paragem (Fig.6). Para efec-
tuar esta operação remova a grelha D(Fig.3). O ar é libertado
novamente no ambiente através do tubo de evacuação do ar
que passa através do móvel e que se encontra conectado ao
flange H(Fig.1B).
USO E MANUTENÇÃO
• É recomendável colocar o aparelho a funcionar antes de pro-
ceder com a cozedura de qualquer alimento. É recomendável
deixar o aparelho 15 minutos a funcionar, depois de ter termi-
nado a cozedura dos alimentos, para descarregar inteiramente
o ar impuro. O bom funcionamento do exaustor depende de
uma correcta e constante manutenção; uma atenção especial
deve ser dedicada ao filtro anti-gordura e ao filtro de carvão
activado.
• O filtro anti-gordura tem como função reter as partículas de
gordura em suspensão no ar e, portanto, é sujeito a obstruir-
-se, com tempos que variam de acordo com a utilização do
aparelho.
- Para evitar o perigo de incêndio é necessário lavar os filtros
anti-gordura, manualmente, a cada 2 meses, no máximo, com
detergente líquido neutro não abrasivo ou na máquina de lavar
pratos, com baixas temperaturas e ciclos breves.
- Se forem utilizados filtros anti-gorduras acrílicos, lavá-los a
mão a cada 2 meses, utilizando detergentes líquidos neutros
não abrasivos, e substituí-los mais ou menos a cada 6 lavagens.
- Depois de algumas lavagens pode ocorrer alterações de cor.
Este fato não dá direito à reclamação para eventuais substitui-
ções.
• Os filtros de carvão ativado são utilizados para depurar o
ar que é introduzido no ambiente e tem a função de atenuar
os odores desagradáveis gerados pelo cozimento.
- Os filtros de carvão ativo não regeneráveis devem ser substi-
tuídos a cada 4 meses, no máximo. A saturação do carvão ativo
depende do uso mais ou menos prolongado do aparelho, tipo
de alimento e regularidade de lavagem do filtro anti-gordura.
• Antes de montar os filtros anti-gordura e os filtros ao
carvão ativado regeneráveis é importante que estejam
bem secos.
• Limpar frequentemente o exaustor, por dentro e por fora,
utilizando um pano humedecido com água ou detergentes
líquidos neutros não abrasivos.
• O sistema de iluminação é projetado para o uso durante o
cozimento e não para o uso prolongado de iluminação geral
do ambiente. O uso prolongado da iluminação diminui nota-
velmente a duração média das lâmpadas.
• Atenção: a inobservância das advertências de limpeza e do
exaustor e da substituição e limpeza dos filtros comporta riscos
de incêndios. Aconselha-se seguir as instruções mencionadas.
• Substituição dos painéis de alumínio:
Para substituir os painéis de alumínio é suficiente puxar a alça
Acomo indicado na Fig.4B.
• Substituição dos painéis acrílicos ou metálicos:
Para substituir os painéis acrílicos ou metálicos é necessário
remover antes a grelha Dpressionando os dois botões laterais
Acomo indicado na figura 3. Remova os 2 fechos dos filtros B
(Fig.5) e o painel acrílico ou metálico C. Para montar novamente
a peça, efectue a operação inversa.
• Comandos mecânicos Fig.7 a simbologia é indicada a
seguir:
A = Botão ILUMINAÇÃO
B = Botão OFF
C = Botão PRIMEIRA VELOCIDADE
D= Botão SEGUNDA VELOCIDADE
E = Botão TERCEIRA VELOCIDADE
G= Luz MOTOR EM FUNCIONAMENTO
DECLINA-SE DE QUALQUER RESPONSABILIDADE POR
EVENTUAIS DANOS PROVOCADOS PELA INOBSERVÂNCIA
DAS ADVERTÊNCIAS ACIMA.

3011000138100.00
MBE COBAL
4 Boulevard Des Bretonnierés
49124 - Saint Barthélemy d'Anjou - FRANCE 0241185486
