IMPORTANT

SAVE THESE INSTRUCTIONS - This manual contains important safety and operating instructions for use.

Read these instructions for use carefully.

Familiarize yourself with the appliance before connecting it to its gas container.

This instruction manual contains important information necessary for the proper assembly and safe use of the

appliance. Follow all warnings and instructions when using the appliance. If you have questions about assembly,

operation, servicing or repair of this product, please call Coleman on 1-800-835-3278 or TDD: 316-832-8707. Gas

cylinders shall be changed in a well-ventilated location, preferably outside away from people and any sources of

ignition, such as naked flames, pilot flames, electric heaters / equipment. If there is a leak on your appliance (smell

of gas) and you cannot stop the gas flow, remove the appliance to a well-ventilated location away from any ignition

source. Check for leaks using soapy water. Do not try to detect leaks using a flame.

- Outdoor use only -

• This portable and self-contained water heater is designed to

provide hot water for outdoor showering / cleaning tasks only.

Do not use the product to heat drinking water.

• This appliance is not designed to connect to garden hose

directly.

• This appliance is for point of use, for temporary water heating

and not for connection to a permanent inlet water connection

or for connection to a water distribution system to supply

multiple outlets.

• This appliance is designed to heat a water source up to about

30°C above ambient temperature (to a maximum of 122°F).

(For illustration purpose only, may look different from your model)

Instructions for Use

MODEL -

Series 2302-A

Series 2302-B

English ..............................2-12

Français ..........................13-25

Español...........................25-34

Contents

General Safety Information 2-3

System Overview 3-4

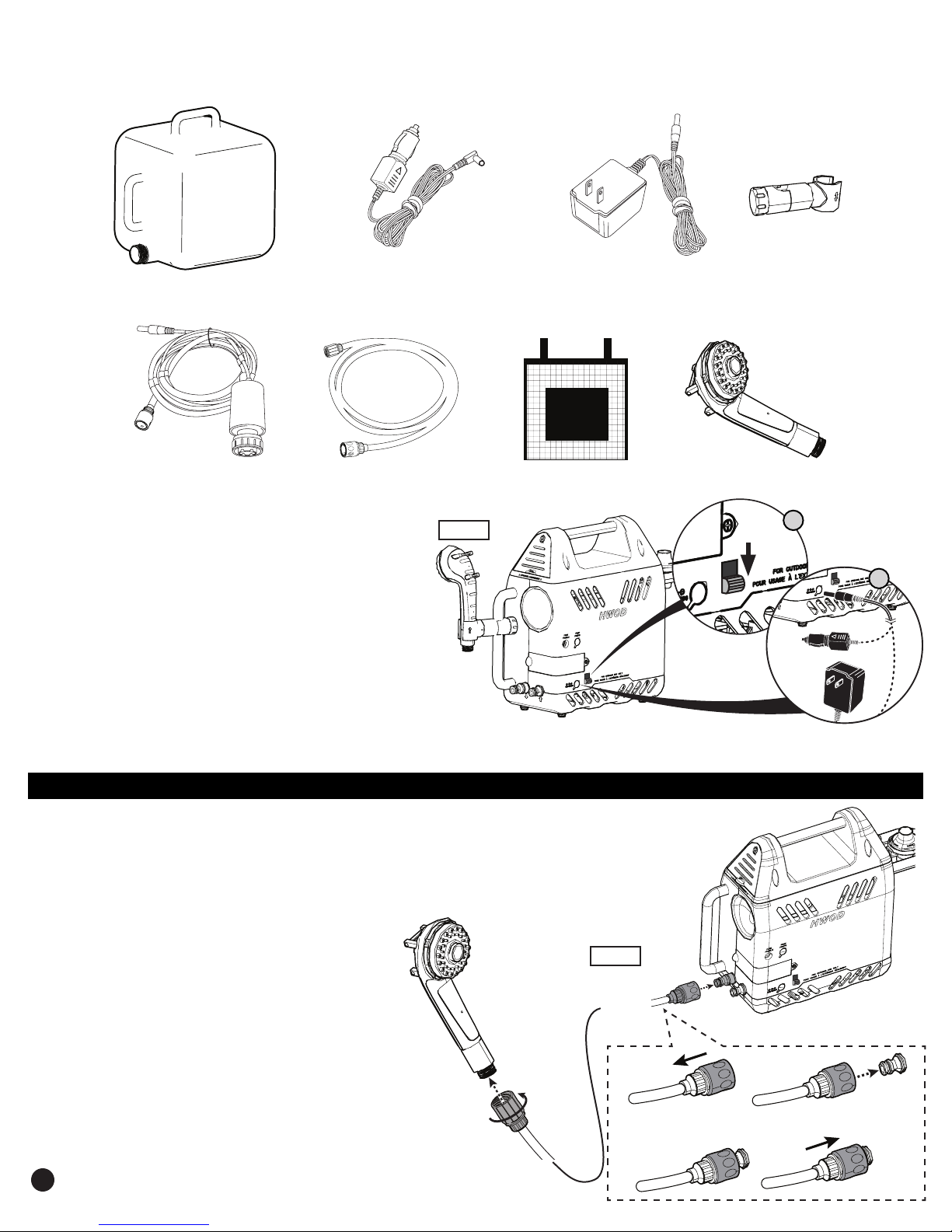

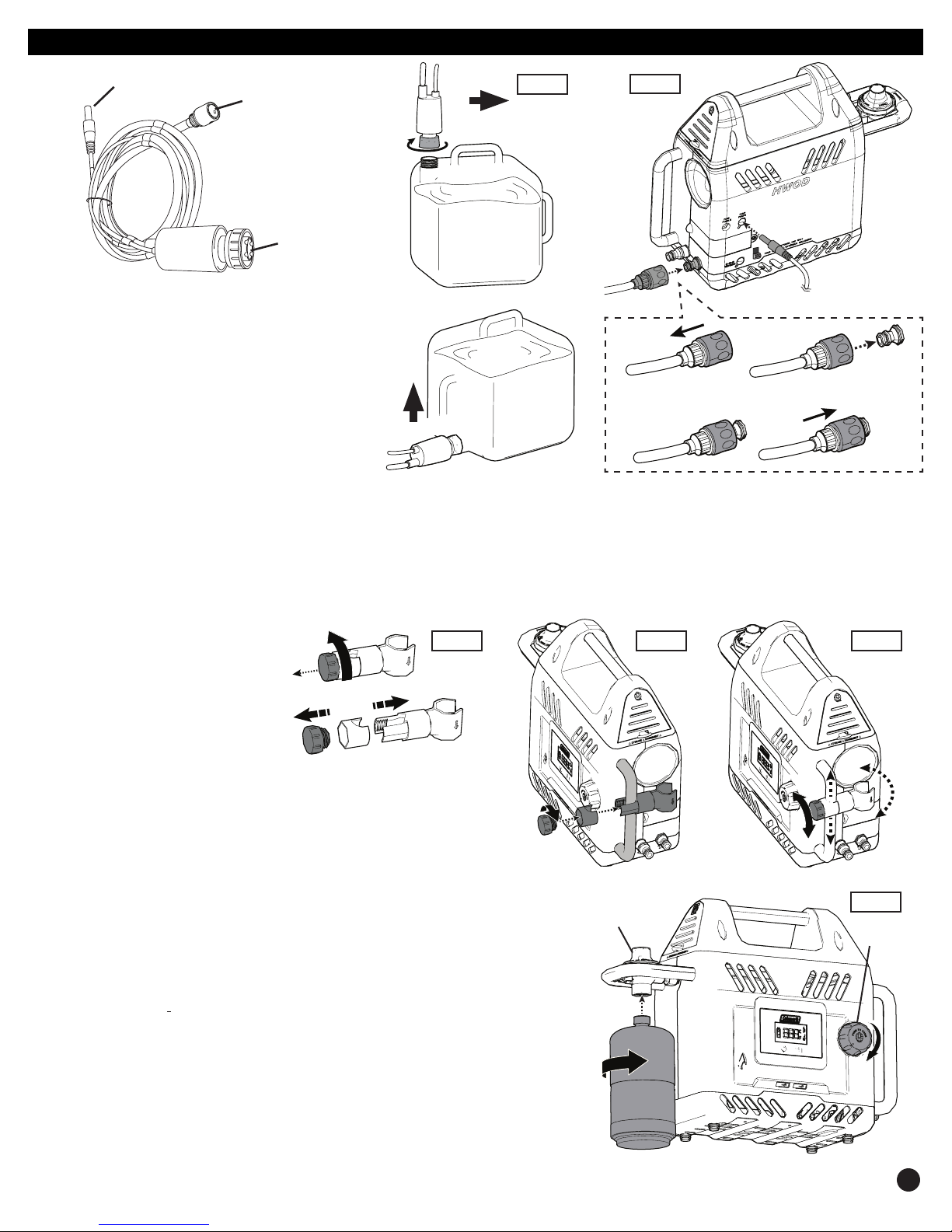

To Set Up 4-6

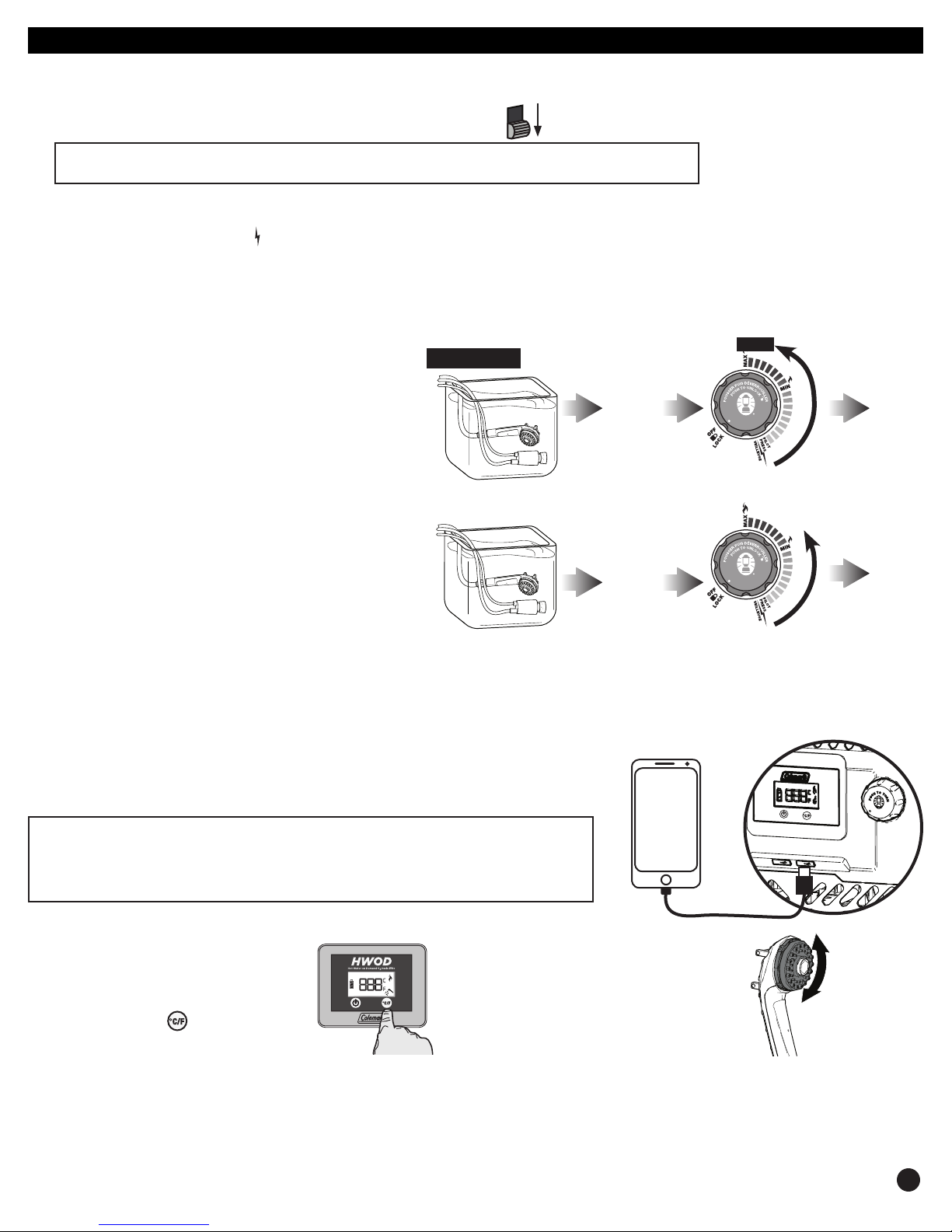

Use and Operation 6-7

Helpful Hints 8

Storage 8

Maintenance 8

Chart of Indicators 9

Troubleshooting Guide 10

Technical Characteristics 10

Replacement Parts 10

Circuit Diagram 11

Warranty 12

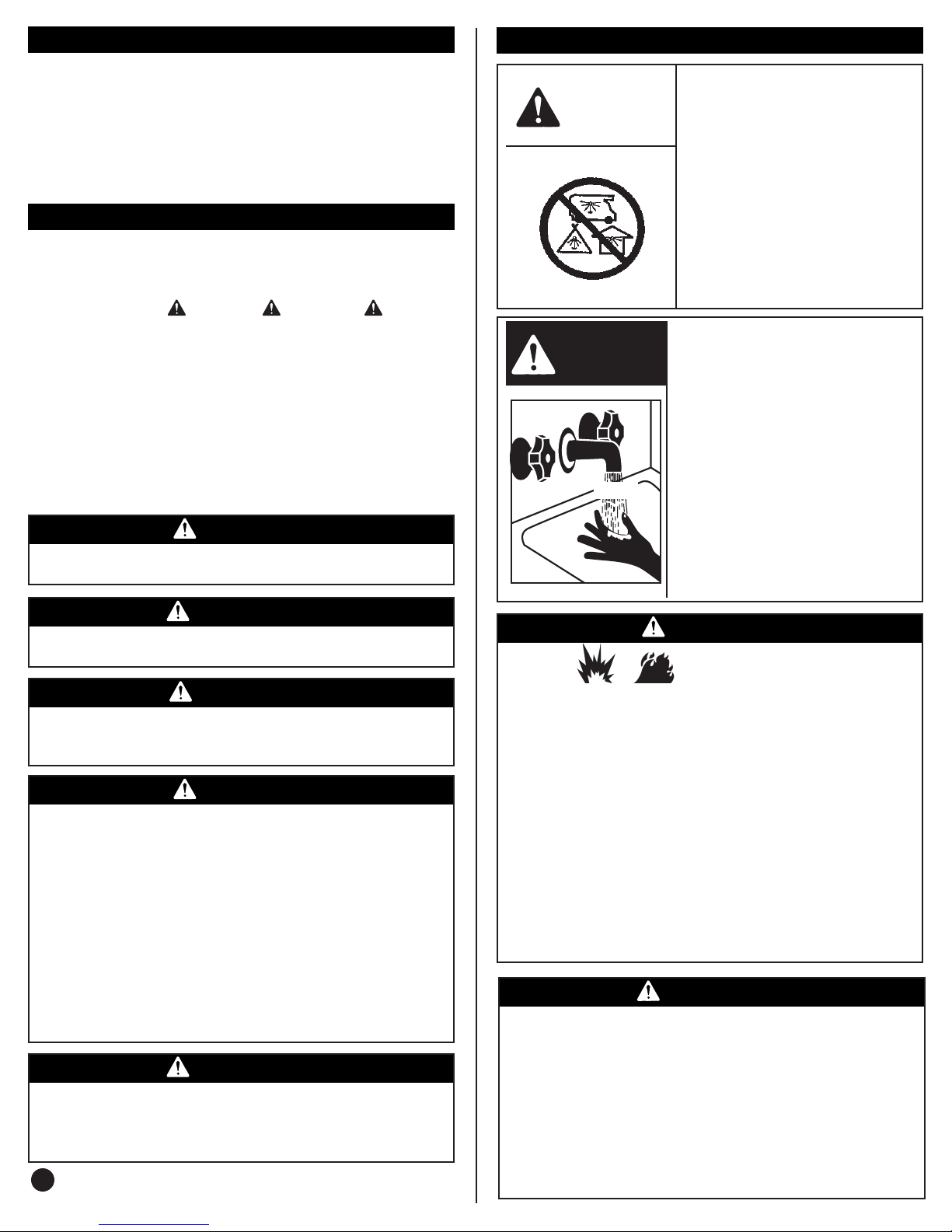

General Safety Information

This manual contains important information about the assembly, operation

and maintenance of this water heater. General safety information is

presented in these first few pages and is also located throughout the

manual. Particular attention should be paid to information accompanied by

the safety alert symbol “ DANGER”, “ WARNING”, “ CAUTION”.

Keep this manual for future reference and to educate new users of this

product. This manual should be read in conjunction with the labeling on the

product.

Safety precautions are essential when any mechanical or propane fueled

equipment is involved. These precautions are necessary when using,

storing, and servicing. Using this equipment with the respect and caution

demanded will reduce the possibilities of personal injury or property

damage.

The symbols shown below are used throughout this manual. Always heed

these precautions, as they are essential when using any mechanical or

propane fueled equipment.

DANGER

DANGER indicates an imminently hazardous situation which, if not

avoided, will result in death or serious injury.

WARNING

WARNING indicates a potentially hazardous situation which, if not

avoided, could result in death or serious injury.

CAUTION

CAUTION indicates a potentially hazardous situation which, if not

avoided, may result in minor or moderate personal injury, or property

damage.

DANGER

If you smell gas:

1. Shut off gas to the appliance.

2. Extinguish any open flame.

3. If odor continues, keep away from the

appliance and immediately all your fire

department.

Failure to follow these instructions could result

in fire or explosion which could cause property

damage, personal injury or death.

WARNING

Do not store or use gasoline or other flammable

vapors and liquids in the vicinity of this or any

other appliance.

General Safety Information (continued)

DANGER

CARBON MONOXIDE

HAZARD

This appliance can produce

carbon monoxide which has

no odor.

Using it in an enclosed space

can kill you.

Never use this appliance in

an enclosed space such as a

camper, tent, car or home.

DANGER

Water temperature over

125°F (52°C) can cause

server burns instantly or

death from scalds.

Children, disabled and

elderly are at highest risk of

being scalded.

See instruction manual

before setting temperature

at water heater.

Feel water before bathing

or showering.

BURN

HOT

DANGER

EXPLOSION - FIRE HAZARD

•Never store propane near high heat, open flames, pilot lights, direct

sunlight, other ignition sources or where temperatures exceed 120

degrees F (49°C).

•Propane is heavier than air and can accumulate in low places. If you

smell gas, leave the area immediately.

•Never install or remove propane tank while heater is operating, near

flame, pilot lights, other ignition sources or while heater is hot to

touch.

•During operation, this product can be a source of ignition. Never

ignite or use the heater in spaces that contain or may contain volatile

or air-borne combustibles, or products such as gasoline, solvents,

paint thinner, dust particles or unknown chemicals. Minimum

clearances from combustible materials: 12 inches (30.5 cm) from

sides & 48 inches (122 cm) from the top.

•Provide adequate clearances around air openings into the product.

Do not obstruct the flow of combustion and ventilation air.

WARNING

Not for home or recreational vehicle use.

We cannot foresee every use which may be made of our products.

Check with your local fire safety authority if you have questions

about use.

Other standards govern the use of fuel gases and heat producing

products for specific uses. Your local authorities can advise you about

these.

•Neverrefilldisposablecylinders.

•Usethepresetregulatorthatisinstalledinthewaterheater.Donot

attempt to adjust.

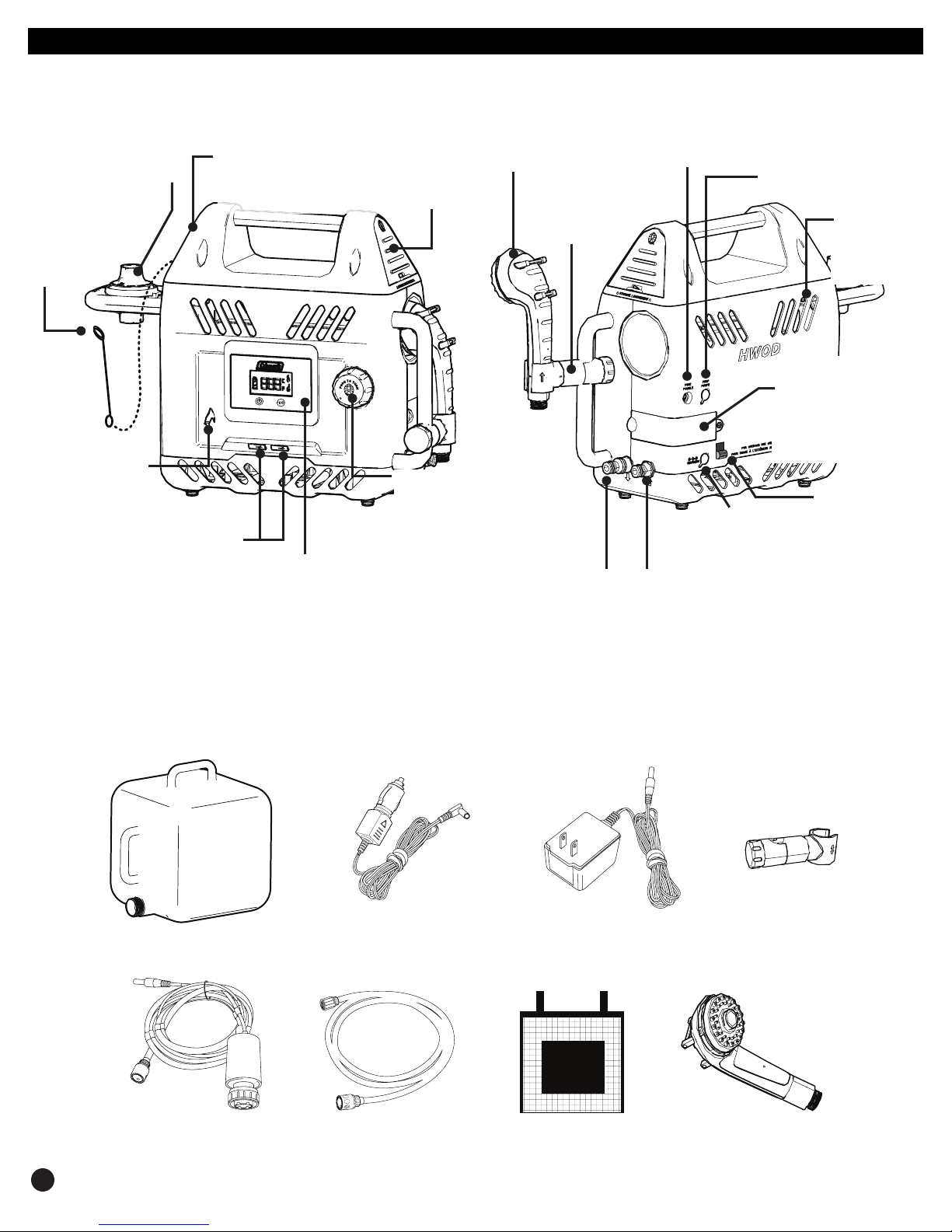

Storage compartment for recharger cord

& match extension–

12V auto recharger and 120V household

recharger cords are stored here (120V

charger Available on model 2302-A only)

Shower (varies by model)-

Detachable handheld shower

Fuse Socket -

Replaceable fuse is

installed here.

Shower Arm–

Adjustable shower

arm that holds the

shower in place.

Power socket for pump –

Power the pump by

connecting the pump

power cord to this socket.

Regulator –

where the gas cylinder

is to be connected to.

Match Extension –

Use match extension

to hold and insert a

lighted match through

flame window.

Display panel (varies by model)-

A display that shows the status of

the appliance, like water temperature,

error codes etc. See section “Chart of

Indicators”

Control knob – press to

turn in a counterclockwise

direction. Adjust knob to

desired water temperature.

Water outlet –

connects to shower.

Water inlet –

connects to pump.

Recharging Port–

plug 12V and 120V

Recharger cords

Main Power Switch–

(Available on 2302-A

only)

General Safety Information (continued)

DANGER

Failure to comply with the precautions and instructions provided with

this product can result in death, serious bodily injury and property loss

or damage from hazards of fire, explosion, burn, asphyxiation, and/or

carbon monoxide poisoning.

Only persons who can understand and follow the instructions should

use or service this product.

If you need assistance or information such as an instruction manual or

labels, contact The Coleman Company, Inc.

WARNING

When using electrical products, basic precautions should always be

practiced including the following:

1. READ AND FOLLOW ALL SAFETY INSTRUCTIONS.

2. Read and follow all instructions that are on the product or provided

with the product.

3. For a cord-connected or direct plug-in power unit, do not use an

extension cord.

4. Do not install or use within 10 feet (3 m) of a pool.

5. Do not use in a bathroom.

WARNING: Risk of Electric Shock. When used outdoors, install only

to a covered Class A GFCI protected receptacle that is weatherproof

with the power unit connected to the receptacle. If one is not provided,

contact a qualified electrician for proper installation. Ensure that the

power unit and cord do not interfere with completely closing the

receptacle cover.

WARNING

•This product is fueled by propane gas. Propane gas is invisible,

odorless, and flammable. An odorant is normally added to help

detect leaks and can be described as a “rotten egg” smell. The

odorant can fade over time so leaking gas is not always detectable

by smell alone.

•Propane gas is heavier than air and leaking propane will sink to

the lowest level possible. It can ignite by ignition sources including

matches, lighters, sparks or open flames of any kind many feet

away from the original leak. Use only propane gas set up for vapor

withdrawal.

•Gas cylinders must be stored outdoors in a well ventilated area out of

the reach of children, any indoor storage shall comply with

AS/NZS 1596.

•Disconnect propane before storing the heater.

WARNING

SERVICE SAFETY

•Keep all connections and fittings clean. Inspect propane cylinder and

propane connections for damage before attaching.

•During set up, check all connections and fittings for leaks using

soapy water. Never use a flame. Bubbles indicate a leak. Check that

the connection is not cross-threaded and that it is tight. Perform

another leak check. If there is still a leak, remove the cylinder and

contact Coleman for service or repairs.

•Use for water heating only. Never alter in any way or use with any

device or part not expressly approved by Coleman.

•Always use in an upright position.

WARNING: Never leave heater unattended when hot or in use. Do not touch metal parts and venting holes of the heater, which may get very hot when

in use. Keep out of reach of children. THIS APPLIANCE IS NOT INTENDED FOR THE SUPPLY OF DRINKING WATER.

System Overview

Thank you for purchasing Coleman’s Hot Water on DemandTM unit.

Before You Go

Battery compartment –

12 volt / 2000 mAh

rechargeable Li-Ion battery

is located in compartment.

Battery operates the pump

& circuitry.

Flame Window –

check status of pilot

light and burner flame,

or insert a lit match

through this window

to light the heater

manually. USB Ports x 2 –

(Available on

model 2302-A only)

For charging USB

compatible devices.

(voltage: 5V each;

current: ≤1A total)

Air Vents –

Do not block air

vents.

UNPACKING THE PRODUCT.

Unpack your new water heater from the carton and make sure that all of the parts are included. If you find that one of the components is missing, please

contact Coleman for a replacement: 1-800-835-3278 or TDD: 316-832-8707. Make sure to remove the protective film on the display panel on the front of the

heater before use.

5-Gallon (19 L) Collapsible

Water Carrier

12 Volt Auto Recharger Cord

(Located in storage compartment

of the appliance)

120 Volt Household Recharger Cord

(available on model 2302-A only,

located in storage compartment)

Pump Assembly Shower Hose Mesh Hose Carrybag

Shower

(varies by model)

Shower Arm

CHARGING THE BATTERY

1. Charge the battery before using your water heater for the first time.

2. Turn the main power switch to “OFF” position (available on model

2302-A only)

3. (Fig. 1) Remove the rubber flap covering the charging port.

4. Plug either 12 Volt Auto Recharger Cord or 120 Volt Household

Recharger Cord into unit and the power source.

5. See indicator chart for battery status / charging status.

NOTE: Please charge the battery for 6 hours at the first time to

maximize the performance of the battery.

CLEANING THE PRODUCT

Clean before first use. It is strongly recommended that you clean the heater prior to using for the first time. Follow the simple steps on page 7 before you leave

home, and then clean at least once a year or when the hose becomes discolored with a white calcium build up.

To Set Up

Select a level, sturdy surface for your water heater. A picnic table or camp table is ideal. Do not operate Hot

Water on DemandTM unit from a position directly on the ground. (This allows water to drain, preventing damage

while the unit is off in freezing temperatures.)

Fill the 5-gallon (19 L) collapsible water container with water. The product may use water from a lake or stream,

but make sure that there’s no debris or sand in the water, which may clog the water system and damage the

product. It’s recommended to use a piece of cloth as filter to cover the opening of the water carrier before

filling in water.

SHOWER HEAD CONNECTION (FIG. 2)

•Shower end: threaded connector

Screw the threaded connector on the shower hose onto the end

of the shower.

•Heater end: sleeved connector

A- Pull up & hold the sleeve on the connector.

B&C- While holding the sleeve, push the connector into water outlet

until it stops.

D- Release the sleeve and the connector is locked.

IMPORTANT: To unplug the shower hose from the heater, pull up the sleeve to

unlock first, while holding the sleeve, pull out the connector.

A B

Fig. 2

THIS SIDE UP

Fig. 1

OFF 1

To Set Up (continued)

WATER PUMP CONNECTION

•Pump end (Fig. 3):

1. Place the water carrier at a level below the water heater

for proper drainage.

2. Screw the water pump to the opening of the water

container & hand tighten.

3. Lay the water container on its side so the pump is

towards the bottom of the container (step 2).

4. Make sure to rotate the pump where “THIS SIDE UP” is

facing upward so pump will prime and water will flow.

TIP: You can also submerge The Water Pump into an open

water container such as a cooler (cooler not included). Or if available, you can connect a garden hose directly to the unit. Ensure water flow is not too high,

this will affect the ability of the unit to heat water and could possibly force the outlet connection to disconnect. Conversely ensure water flow is not too low,

this can cause a low flow error. Ensure water is flowing before lighting the unit and adjust flow as required.

•Heater end (Fig. 4):

1. Plug the pump power jack into the pump power socket on the heater.

2. Plug the sleeved connector of the pump into the water inlet on the heater. (Follow same steps A, B, C, D given in section “SHOWER CONNECTION”)

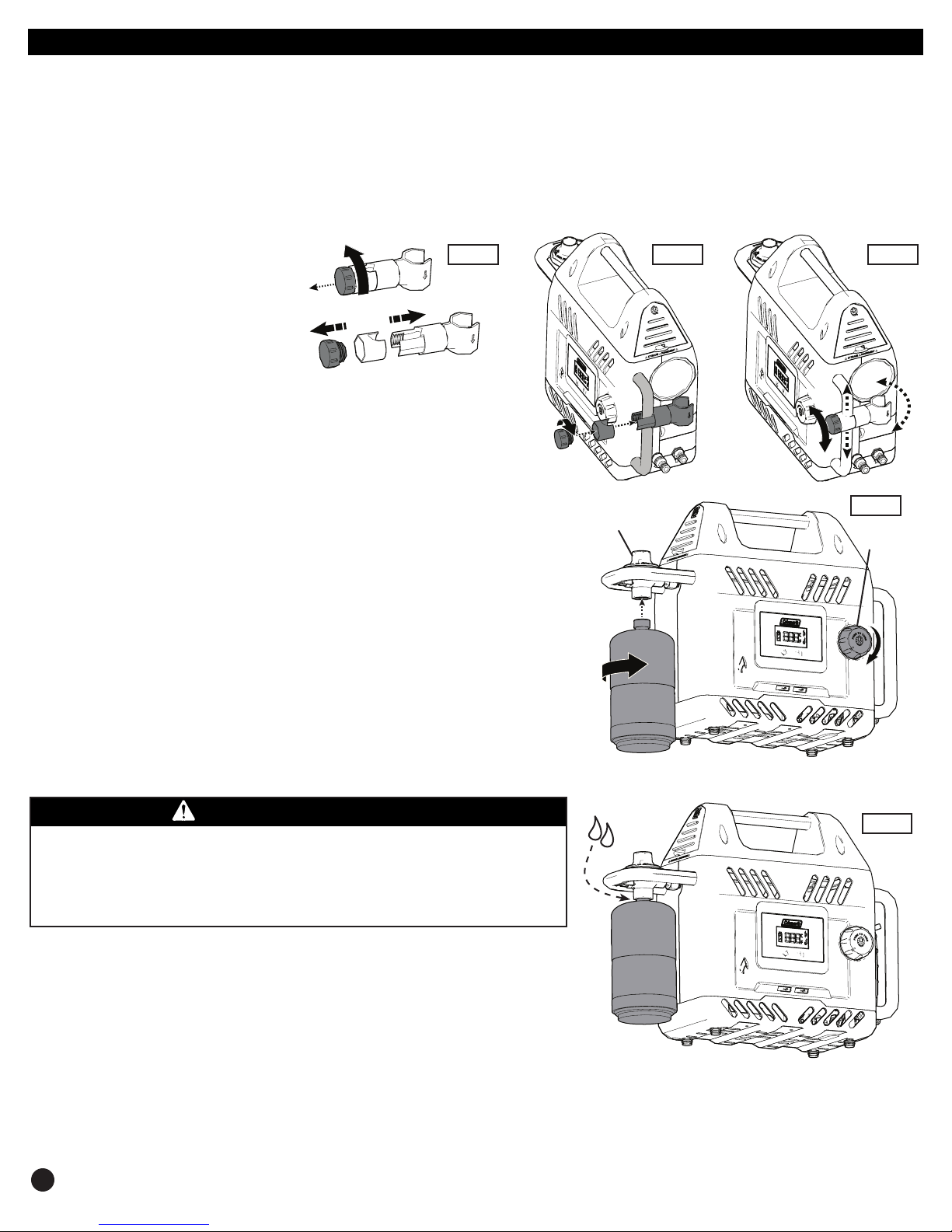

SHOWER ARM INSTALLATION

1. Dismantle The Shower Arm by screwing off

the adjustment knob (Fig. 5).

2. Install The Shower Arm to the rail on

heater, and tighten by screwing on the

adjustment knob. (Fig. 6)

3. Loosen the Adjustment Knob and adjust

the angle & height of The Shower Arm,

once the desired position is reached,

tighten the adjustment knob (Fig. 7).

4. After the Shower Arm is installed, you may put The Shower onto The Shower Arm.

GAS CYLINDER INSTALLATION (FIG. 8)

This appliance shall only be used with 1 lb. Coleman Propane LPG disposable gas cylinders

certified to DOT-39 NRC 232/290 M1110.

IT MAY BE HAZARDOUS TO ATTEMPT TO

FIT OTHER TYPES OF GAS CONTAINERS.

Check that all seals between the appliance

and the gas cylinder are in place and in good condition before connecting the gas cylinder.

Remove all transit protection material. DO NOT move the appliance during operation. After use,

turn off the control knob.

Do not use MAPP gas cylinders or any other fuel except propane.

1. Turn the control knob to OFF position.

2. Remove cap from the propane gas cylinder but do not discard.

3. While holding the propane cylinder upright, thread it into The Regulator.

A B

THIS SIDE UP

To water

carrier / tank

To water inlet

on heater

To power socket on heater

THE WATER PUMP

Fig. 3 Fig. 4

Fig. 5 Fig. 6 Fig. 7

OFF

REGULATOR

Fig. 8

THIS SIDE UP

To Set Up (continued)

GAS LEAK CHECK

WARNING

•Perform leak test outdoors.

•Extinguish all open flames.

•NEVER leak test when smoking.

•Do not use Hot Water on DemandTM unit until connection has been leak tested and does

not leak.

1. Make 2 to 3 oz. (56~85 g) of leak check

solution (one part liquid dishwashing

detergent and three parts water).

2. Apply several drops of solution at the

connection between the propane cylinder

and the regulator.

3. Bubbles indicate a leak.

4. Check that the connection is not cross-

threaded and that it is tight.

5. Perform another leak check. If there is still

a leak, remove the cylinder and contact

Coleman for services or repair.

Use and Operation

Clean before first use (see “CLEANING INSTRUCTIONS” next page). It is strongly recommended that you clean the heater prior to using for the first time.

Follow these simple steps before you leave home, and then clean at least once a year or when the hose becomes discolored with a white calcium build up.

CAUTION: accessible parts may be very hot. Keep young children away, USE OUTDOORS ONLY. Must only be operated on a horizontal surface. Not suitable

for marine environments. Do not modify this appliance. Annual service by an authorized person is recommend. Or if any of the following conditions are

noticed; incomplete ignition, appreciable yellow tipping, carbon deposition, lifting, floating, lighting back or objectionable odor. DO NOT use this appliance

if it has damaged or worn seals. DO NOT use this appliance if it is leaking, damaged or does not operate properly. To check if the gas cylinder is empty,

disconnect the cylinder from the appliance and shake from side to side. If there is no sound or movement of liquid, the cylinder is empty.

LIGHTING THE HEATER

The water heater must not be exposed to flammable vapors or liquids during lighting. Before lighting the heater, please make sure that the water supply is

ready, the shower connection & pump connection is setup, the gas cylinder is installed and the rechargeable battery is not running low (check battery status by

referencing the section “Chart of Indicators” or see section “Charging the Battery”).

• Electronic Ignition

1. Turn on the main power switch (available on model 2302-A only).

2. Turn on the electrical system by switching the power button “ON”, which is located

on the display panel. When powered on:

On MODEL 2302-A - battery indicator is lit and the current environment temperature

is displayed.

On MODEL 2302-B - a flashing green light on Display Panel indicates that the

electrical system is powered on.

IMPORTANT: When powered on, the pump starts to pump & water starts to run,

before the heater being ignited. To conserve water usage, get yourself familiar

with the complete operation instructions before you switch the power on.

3. Press and turn the control knob counter-clockwise to the ignition position “ PILOT”.

4. Press and hold (7~10 seconds) the control knob to start the electronic ignition sequence, you will hear the clicking sound.

5. While pressing control knob, check whether the pilot light is lit by reading the indicator on the display (see section Chart of Indicators).

NOTE: Ignition takes longer time at the first use for the reason that gas runs through and fills the gas line.

6. When the pilot light is lit, then turn the control knob counter-clockwise to a setting between “MAX” and “MIN” for a desired water temperature.

NOTE: At “MAX” setting, the heater can increase the water temperature by about 30°C (If the source water temperature is 59°F, the heater will heat the

water to 113°F). If the electronic ignition fails to light the pilot light, please refer to the below section “Match Lighting” or the “Troubleshooting” section.

• Match Lighting

1. Switch the power button on.

2. Press and turn the control knob counter-clockwise to the ignition position “ PILOT”.

3. Put a lighted long wooden match near the burner by inserting it through the flame

window, then press and hold the control knob until the pilot is lit (see indicator on

display). If a long-reach match is not accessible, use the match extension (see section

“System Overview”) to hold a lighted match and feed the match through the window.

4. Turn the control knob counter-clockwise to a setting between “MAX” and “MIN” for a

desired water temperature.

NOTE: It is typical to experience a slight change in water flow & temperature when moving spray adapter from high to low heights. The heater will automatically

shut off the burner when water temperate exceeds 125°F (52°C). Should overheating occur or the gas supply fail to shut off, turn off the control knob manually.

PRESSE

Varies by model

PRESSE

Fig. 9

Use and Operation (continued)

SHUTTING OFF THE HEATER

1. Turn the control knob clockwise to the “OFF” position.

2. Switch off the power button on the display panel.

3. Turn the main power switch to “OFF” position (available on model 2302-A only).

IMPORTANT: User must not change the order of the shut-off-operation sequence. Alwasy shut off the burner and

gas supply by turning the control knob to the “OFF” position first, then switch off the power button.

STOPPING THE HEATER TEMPORARILY

Due to safety reasons, there’s no switch to pause the water flow while taking a shower. You can only shut off the main burner by turning the control knob

clockwise back to the ignition position “ PILOT” to conserve gas, the pilot light remains lit, the pump & water keeps running. To resume heating the water, turn

the control knob counter-clockwise to a setting between “MAX” & “MIN” position.

Or you may shut off the heater completely by following steps in above section “Shutting Off the Heater”, then restart the whole ignition process illustrated in

section “Lighting the Heater”.

CLEANING INSTRUCTIONS

1. In a clean container mix two-gallons (7.5 L) of water with 12

oz. (340 g) of calcium, lime, and rust remover (available at the

cleaner section of hardware, general merchandise and food

stores).

2. Place the pump and shower in the container with the water/

solution. The label “This Side Up” on pump should be facing up.

3. Start the heater by following instructions in section “Lighting the

Heater” and turn the control knob to a “warm” setting.

4. Circulate the water/solution through the heater for 2 minutes,

then turn off heater by turning the knob clockwise to the “off”

position and switching off the power button on display panel.

5. Dispose of the cleaning solution in a sink or other drain, do not

dump on the ground.

6. Fill container with 2.4 gallon (9 L) of clean water.

7. Place the pump and shower in the container with the water.

8. Turn the heater on and circulate the clean water through the

water heater for 2 minutes at the “cool” setting,

9. Turn the heater off.

10.Repeat steps 6-9 with another batch of clean water.

11.Clean the screen at the pump water inlet to remove the residue that may clog the pump. See maintenance section on page 8 for instructions.

CHARGING USB COMPATIBLE DEVICES (Available on model 2302-A only)

You may charge 2 mobile phones at the same time by connecting the phones to the USB ports on the

heater. The capacity of the rechargeable battery inside the heater is 2000 mAh, which could charge a

1570 mAh mobile phone (iPhone 5s) one complete cycle.

IMPORTANT: USB ports only work when the Main Power Switch is turned on. Do not connect

devices to the USB ports on the heater when the heater is in operation or is still hot to touch. Do

not connect devices to the USB ports on the heater if there’s a “LOW BATTERY” indication on the

Display Panel (see chart of indicators in section

“Chart of Indicators”). Do not charge devices whose battery capacity exceeds 1700 mAh.

CHANGING TEMPERATURE DISPLAY

(available on model 2302-A only)

Current water temperature is shown on Display

Panel, cycle through the Celsius / Fahrenheit

display by pressing the button repeatedly

on the Display Panel.

CHANGING SHOWER SPRAYS

(available on model 2302-A only)

The shower features aerated, full and

fine sprays. Change the spray by rotating

the dial on the shower head. You may

shut-off the water by rotating the dial on

shower head to OFF position.

NOTE: When the heater is powered on, turning the dial on the shower

head to “OFF” position will trigger the LOW WATER FLOW warning and

shut off the unit. Please ensure shower head is open before restarting.

PRESSE

Cool

Warm

Water / solution cycle

Clean water cycle

OFF

IGNITE

IGNITE OFF

OFF

Helpful Hints

•There’s a hook-&-loop strap on the back of the shower, you may tie the shower onto an overhead object (available on model 2302-A only).

•If you do not intend to use the water heater for a period of time (3 days or longer), it is strongly recommended to turn the main power switch to ‘OFF’. This

will prolong the charge of your battery (applicable to model 2302-A only).

•Never place the shower 6.5 feet (2 m) above the heater, otherwise the water flow may drop to a warning level triggering the shut-off mechanism.

•Never twist or bend hoses that the water runs through, which will lead to a drop of water flow and trigger the shut-off mechanism.

•The heater will typically make 40 gallons (151 L) of warm or hot water on one full battery charge and a 16.4 oz. (464 g) cylinder of propane. Make sure to pack

sufficient fuel for the duration of your outing.

•Thanks to the integrated mechanical and electrical over-temperature shut-off devices, the burner will be shut off immediately when the water temperature

reaches 122°F at the water outlet on the heater. Meanwhile the pump will continue to pump for 30 seconds, to cool down the heater.

•The water heater is ideal for many outdoor cleaning tasks. Coleman supports the Leave No Trace Principles that encourage minimal impact to the

environment while camping. You’ll find that less soap is necessary with warm water than with cool or cold water, so use small amounts of biodegradable

soap. Please dispose of your gray water responsibly. Wash yourself or dishes 200 feet (61 m) away from streams or lakes to avoid soap run-off finding its way

to a natural water source. Contact your campground or park to learn about their specific gray water disposal policy.

•Continuous operation of water heater at warm setting for 20 minutes may cause the propane cylinder to freeze up. Let the cylinder thaw or replace with a

fresh propane cylinder.

Storage

• Remove propane cylinder from heater after use and before transporting or storing the heater. Always store propane outdoors.

• Drain water from hoses and unit before storing: Disconnect hoses and lean product toward the hose connection side. Move the unit left to right while leaning

until water drainage stops.

• Recharge the battery before storing. Turn off the main power switch (applicable to model 2302-A only).

• For long term storage, clean and dry the heater and store indoors in a clean and dry location.

•Coleman’s padded carry case is ideal for storing and transporting.

Maintenance

This appliance must only be serviced by an authorized person.

• Clean water route at least once a year or whenever a white build up

appears in the hose. Refer to Cleaning Instructions on page 7 of this

manual.

• Charge battery immediately after each outing to reach optimum

performance.

• Cleaning heater exterior - Clean only when the unit is off and cool to

touch, and the gas cylinder is removed. Wipe clean with a soft cloth

damped with diswashing solution. Never use abrasives.

• Replacing battery (see illustrations on the right)- Use only a Coleman®

replacement battery 2000027851 (12 Volt, 2000 mAh Li-Ion battery).

1. Remove the screw from the battery cover on the right side of your water

heater and remove the cover.

2. Pull the battery out from storage compartment and unplug the

connectors.

3. Replace the battery and connect the connectors, make sure the circular

pin and the rectangular pin on male connector are correctly aligned with the

circular hole and rectangular hole on the female connector. Replacement

batteries are available to order from Coleman.

• Replacing fuse (see illustrations on the right)- Use only a Coleman®

replacement fuse 2000027844 (current rating: 5A).

Remove the screw from the fuse socket right above the battery

compartment, discard the defective fuse and replace with a new one.

• Cleaning pump screen (see illustrations on the right)-

1. Grip the nozzle at the end of the pump and rotate counter-clockwise to

screw it off.

2. Separate the nozzle and the ring cap.

3. Use your finger to push the pump screen out from the nozzle and clean

the screen.

4. Then reverse the steps to put the parts together.

• Checking flame (see illustrations on the right)-

Check flame by looking into the flame window on the front panel of the

appliance. A good flame should be blue with a yellow tip. Some yellow tips

on flames up to 1 inch in length are acceptable as long as no carbon or

soot deposits appear.

Pump Screen Cleaning

Fuse Replacement

Battery Replacement

Flame Check

BadGood

Burner Hole

Yellow

Blue

Sealing

O-ring

Chart of Indicators

MODEL 2302-B

Steady light: Flashing light:

/ /

(Red / Yellow / Green)

/ /

(Red / Yellow / Green)

Explanation Display of Indicators Trigger System Reaction Corrective Action

Battery being charged

Battery fully charged

Electrical system is

turned on

Pilot Light is lit

Hot water warning

(chamber)

Water temperature at heat

exchanger exceeds 131°F.

Gas will be cut off immediately. Pump will

be shut off in 30 seconds.

Turn off the control knob and the power button.

See troubleshooting section and solve the

problem, then restart the ignition sequence.

Hot water warning

(water outlet)

Water temperature at water

outlet exceeds 122°F.

Gas will be cut off immediately. Pump will

be shut off in 30 seconds.

Turn off the control knob and the power button.

See troubleshooting section and solve the

problem, then restart the ignition sequence.

Tilt warning Heater is tilted more than 30

degrees. Gas & pump will be shut off immediately.

Turn off the control knob and the power button.

See troubleshooting section and solve the

problem, then restart the ignition sequence.

Flames out warning Flames out / pilot light out Gas & pump will be shut off immediately.

Turn off the control knob and the power button.

See troubleshooting section and solve the

problem, then restart the ignition sequence.

Low battery warning In-house battery voltage is

lower than 9.8V. Gas & pump will be shut off immediately.

Turn off the control knob and the power button.

See troubleshooting section and solve the

problem, then restart the ignition sequence.

Low water flow

warning

Water flow rate is lower that

0.4 gallon (1.5 L)/min.

2 seconds after the first warning is

signaled, system will detect the flow rate

again; if the flow rate is still lower than the

specified level, gas & pump will be shut off.

Turn off the control knob and the power button.

See troubleshooting section and solve the

problem, then restart the ignition sequence.

MODEL 2302-A

Explanation Display of Indicators Trigger System Reaction Corrective Action

Battery being charged (animated)

Battery fully charged

Pilot Light is lit

Water is running

Hot water warning

(chamber)

Water temperature at heat

exchanger exceeds 131°F.

Gas will be cut off immediately. Pump will be

shut off in 30 seconds.

Turn off the control knob and the power button.

See troubleshooting section and solve the

problem, then restart the ignition sequence.

Hot water warning

(water outlet)

Water temperature at

water outlet exceeds

122°F.

Gas will be cut off immediately. Pump will be

shut off in 30 seconds.

Turn off the control knob and the power button.

See troubleshooting section and solve the

problem, then restart the ignition sequence.

Tilt warning Heater is tilted more than

30 degrees. Gas & pump will be shut off immediately.

Turn off the control knob and the power button.

See troubleshooting section and solve the

problem, then restart the ignition sequence.

Flames out warning Flames out / pilot light out Gas & pump will be shut off immediately.

Turn off the control knob and the power button.

See troubleshooting section and solve the

problem, then restart the ignition sequence.

Low battery warning In-house battery voltage is

lower than 9.8V. Gas & pump will be shut off immediately.

Turn off the control knob and the power button.

See troubleshooting section and solve the

problem, then restart the ignition sequence.

Low water flow

warning

Water flow rate is lower

that 0.4 gallon (1.5 L)/min. Gas & pump will be shut off 2 seconds later

Turn off the control knob and the power button.

See troubleshooting section and solve the

problem, then restart the ignition sequence.

Troubleshooting Guide

Symptom Possible Cause Solution

Hot water warning

Water tank/carrier is running out of water Fill water tank/carrier with water.

Environment temperature is high Turn control knob to a cooler setting.

Temperature sensor defective Contact Coleman Service Center and return the product to Coleman when necessary.

Tilt warning Heater is tilted more than 30 degrees. Gas & pump will be shut off immediately.

Sensor defective Contact Coleman if under warranty.

Flames out warning

Flames blown out by strong wind / pilot light is

out

Do not use in strong wind condition. Turn off the heater completely and restart the ignition

sequence.

Flame detection module defective Contact Coleman if under warranty.

Low battery warning Battery voltage lower than 9.8V. Recharge the battery.

Defective battery Contact Coleman if under warranty.

Low water flow warning

Pump is not in correct position Rotate pump so “THIS SIDE UP” is facing upward.

Water tank/carrier out of water Fill water tank/carrier with water.

Pump inlet screen clogged Clean the screen, seen instructions given in maintenance section.

Hose twisted / kinked Straighten hose.

Battery lead disconnected Remove battery cover & reinstall lead.

Pump power cord disconnected Plug cord into power socket on heater.

Low battery Recharge the battery.

Flow rate sensor defective Contact Coleman if under warranty.

Burner will not light

Propane cylinder empty Replace cylinder.

Propane cylinder frosted Replace cylinder and reuse after thawing.

Fuse defective Refer to maintenance section and replace the fuse.

Electronic circuit defective Contact Coleman if under warranty.

Water leakage

Connectors cross-threaded;

Sleeved-connectors were not locked into place

Reconnect the connectors.

Read instructions for connecting sleeved connectors and reconnect the connectors.

Defective seal or break

Replace sealing components (O-rings) or send to Coleman when necessary

Hose turns white or

discolors inside Calcium buildup Clean heater (refer to section “cleaning instructions” on page 7)

Battery won’t hold a Charge Defective Battery Contact Coleman if under warranty.

Main power switch is neglected See Helpful Hints section on how to use the main power switch

No display

Battery lead disconnected Remove battery cover & reinstall lead

Fuse defective Refer to maintenance section and replace the fuse.

Electronic circuit defective Contact Coleman if under warranty.

Low battery Recharge the battery.

Main power switch at “OFF” position (for model

2302-A only) Turn on the main power switch

Technical Characteristics

Pressure: 2.8 kPa

Injector size: 0.026 in (0.66 mm)

Total gas consumption: 21.0 MJ/h

Gas type: Propane LPG

Replacement Parts

Parts List

1. 2000027853 Shower

2. 2000027851 Li-Ion Battery

3. 2000027849 Pump Assembly

4. 2000027850 Adapter – 120V

5. 2000027848 Adapter – 12V

6. 2000027847 Water Carrier

7. 2000027845 Shower Arm

8. 2000027844 Fuse

9. 2000027842 Shower Assembly Carry bag

10. 2000027937 Shower Hose

- Contact Coleman -

www.coleman.com |1-800-835-3278 |TDD 316-832-8707

Circuit Diagram

CAUTION: Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. Verify proper operation

after servicing. This connection is for low-volatage battery or direct current only. Do not connect to 120 or 240 Volts AC input.

MODEL 2302-A

MODEL 2302-B

PASS

Water Flow Sensor

Yellow LED

Green LED

Red LED

Power Switch

PH01 Display

PH01 Power Supply Module

Shell of Appliance

Shell of

Appliance

Shell of

Appliance

USB

Module

Water

Pump

Water

Pump

Fuse

Main Power Switch

Fuse

Tilt Protection

Circuit

Tilt Protection

Circuit

Over-heat

Protection Circuit

Over-heat

Protection Circuit

Temperature Senor at

Water Outlet

Temperature Senor at

Water Outlet

Igniting

Switch

Igniting

Switch

Pulse Ignitor

Rechargeable

Battery

Rechargeable

Battery

Charger

Battery

Charger

Gas

Valve

Gas

Valve

Thermal

Coupler

Thermal

Coupler

Three Year Limited Warranty

The Coleman Company, Inc. (“Coleman”) warrants that for a period of three (3) years from the date of original retail purchase, this product will be free from

defects in material and workmanship. Coleman, at its option, will repair or replace this product or any component of the product found to be defective during

the warranty period. Replacement will be made with a new or remanufactured product or component. If the product is no longer available, replacement may be

made with a similar product of equal or greater value. This is your exclusive warranty.

This warranty is valid for the original retail purchaser from the date of initial retail purchase and is not transferable. Keep the original sales receipt. Proof of pur-

chase is required to obtain warranty performance. Coleman dealers, service centers, or retail stores selling Coleman®products do not have the right to alter,

modify or in any way change the terms and conditions of this warranty.

What This Warranty Does Not Cover

This warranty does not cover normal wear of parts, parts that are not genuine Coleman®parts, or damage resulting from any of the following: negligent use

or misuse of the product; commercial use of the product; use contrary to the operating instructions; disassembly, repair or alteration by anyone other than

Coleman or an authorized service center. Further, the warranty does not cover Acts of God, such as fire, flood, hurricanes and tornadoes. Warranty void if dam-

age to the product results from the use of a part other than a genuine Coleman®part.

COLEMAN SHALL NOT BE LIABLE FOR DEFECTS THAT ARE CAUSED BY THE USE OF UNAUTHORIZED PARTS OR SERVICE. COLEMAN SHALL NOT BE

LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES CAUSED BY THE BREACH OF ANY EXPRESS OR IMPLIED WARRANTY OR CONDITIONS.

EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR

PURPOSE IS LIMITED IN DURATION TO THE DURATION OF THE ABOVE WARRANTY OR CONDITIONS. SOME STATES, PROVINCES, OR JURISDICTIONS

DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES OR LIMITATIONS ON HOW LONG AN IMPLIED

WARRANTY LASTS, SO THE ABOVE LIMITATIONS OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS,

AND YOU MAY ALSO HAVE OTHER RIGHTS THAT VARY FROM STATE TO STATE OR PROVINCE TO PROVINCE.

How to Obtain Warranty Service

Your product must be under warranty in order to obtain warranty service. If your product is defective and is within your warranty period, contact us at 1-800-

835-3278 (TDD 1-316-832-8707) in order to receive a return authorization. Do not return product to Coleman without authorization. You will be directed to

attach a tag to the product that includes your name, address, daytime telephone number and description of the problem. Include a copy of the original sales

receipt. Carefully package the product and send insured by UPS, FedEx Ground or Parcel Post with shipping and insurance prepaid to:

For products purchased in the United States:

The Coleman Company, Inc.

3600 North Hydraulic Wichita, KS 67219

U.S.A.

For products purchased in Canada:

Sunbeam Corporation (Canada) Limited

DBA Jarden Consumer Solutions

20B Hereford Street

Brampton, ON L6Y 0M1

The cost of transporting the product to Coleman for warranty service is the responsibility of the purchaser. Do not mail products with fuel in tanks, or with dis-

posable propane cylinders. DO NOT RETURN THIS PRODUCT TO THE PLACE OF PURCHASE. If you have any questions regarding this warranty please call

1-800-835-3278 or TDD 1-316-832-8707 in the United States or 1-800- 387-6161 in Canada.

Warranty

IMPORTANT

CONSERVER CES DIRECTIVES - Ce manuel contient des consignes de sécurité et des directives

d’utilisation importantes. Lire ces directives d’utilisation attentivement.

Familiarisez-vous avec l’appareil avant de le brancher à une source de gaz.

Ce manuel d’instruction contient des renseignements importants nécessaires pour assurer un montage approprié

et une utilisation sécuritaire de l’appareil. Respecter tous les avertissements et toutes les directives pour utiliser cet

appareil. Si vous avez des questions concernant le montage, le fonctionnement, l’entretien ou la réparation de ce

produit, veuillez communiquer avec Coleman au 1-800-835-3278 ou sur la ligne ATS suivante: 316-832-8707. Les

bonbonnes de gaz doivent être changées dans un endroit bien aéré, préférablement à l’extérieur et à l’écart des

gens et des sources d’allumage, comme des flammes vives, des flammes de pilote et des équipements électriques

de chauffage. En cas de fuite dans l’appareil (odeur de gaz) et qu’il est impossible de couper le débit de gaz,

déplacer l’appareil dans un endroit bien aéré, à l’écart de toute source d’allumage. Utiliser de l’eau savonneuse pour

détecter toute fuite. Ne pas essayer de détecter une fuite à l’aide d’une flamme.

- Usage extérieur seulement -

• Ce chauffe-eau portatif autonome a été conçu pour

fourni de l’eau chaude pour prendre des douches ou

effectuer des tâches de nettoyage uniquement.

Ne pas utiliser le produit pour chauffer de l’eau à boire.

• Cet appareil n’a pas été conçu pour être branché directement

à un tuyau de jardin.

• Cet appareil est destiné à un point d’usage, pour le

chauffage temporaire d’eau, et non pas pour être relié à une

entrée d’eau permanente ou un système d’alimentation en

eau permettant d’alimenter plusieurs sorties.

• Cet appareil a été conçu afin de chauffer de l’eau jusqu’à

une température de 30 °C au-dessus de la température

ambiante (jusqu’à un maximum de 122°F).

(pour fins d’illustration seulement, votre modèle pourrait être différent)

MODE D’EMPLOI

Modèle -

Série 2302-A

Série 2302-B

Contenu

Renseignements généraux sur la sécurité .14-15

Vue d’ensemble du système ........................16-17

Installation .....................................................17-18

Utilisation et fonctionnement .......................19-20

Astuces utiles ................................................21

Entreposage .................................................21

Entretien ........................................................21

Tableau des indicateurs ...............................22

Guide de dépannage ....................................23

Caractéristiques techniques ........................23

Pièces de rechange ......................................23

Schéma de circuit .........................................24

Garantie ..........................................................25

Renseignements généraux sur la sécurité

AVERTISSEMENT

Ne pas entreposer ou utiliser d’essence ou

d’autres vapeurs et liquides inflammables à

proximité de cet appareil ou de tout autre appareil.

DANGER

DANGER RELATIF AU

MONOXYDE DE CARBONE

Cet appareil peut générer du

monoxyde de carbone, qui

est inodore.

L’utiliser dans un espace clos

peut vous tuer.

Ne jamais utiliser cet appareil

dans un espace clos, comme

une autocaravane, une tente,

une voiture ou une résidence.

DANGER L’eau à une température

excédant 125 °F (52 °C)

peut causer des brûlures

graves sur le champ,

voire le décès suite à

l’ébouillantage.

Les enfants, les personnes

invalides et les personnes

âgées sont plus à risque

d’ébouillantage.

Se reporter au mode

d’emploi avant de régler la

température du chauffe-

eau.

Vériﬁer la température

avant de se baigner ou de

se doucher.

CHAUD

BRÛLURE

Ce manuel contient des renseignements importants quant à l’assemblage,

au fonctionnement et à l’entretien du produit et du système. Des généralités

de sécurité sont présentées dans les premières pages puis un peu partout

dans le manuel. Faites tout particulièrement attention quand vous voyez ces

symboles: « DANGER», « AVERTISSEMENT», « ATTENTION».

Gardez ce manuel pour le consulter au besoin et pour apprendre aux

nouveaux utilisateurs à se servir de l’appareil. Le manuel devrait être

compulsé de concert avec les étiquettes apposées sur le produit.

Des précautions de sécurité sont indispensables en présence de tout

appareil mécanique ou à propane. De telles précautions sont nécessaires

pour l’utilisation, le rangement et l’entretien. Utiliser cet appareil avec tous

les soins qui lui sont dus réduira les risques de blessures corporelles ou de

dommages matériels.

Les symboles illustrés ci-après sont régulièrement employés dans ce

manuel. Tenez compte de ces précautions impératives lors de l’utilisation

de tout appareil mécanique ou à carburant.

DANGER

«DANGER» indique une situation dangereuse qui, si elle n’est pas

contournée, entraînera la mort ou des blessures graves.

AVERTISSEMENT

«AVERTISSEMENT» signale une situation potentiellement dangereuse qui,

si elle n’est pas évitée, peut entraîner la mort ou des blessures raves.

ATTENTION

«ATTENTION» dénote un danger potentiel qui, s’il n’est pas contourné,

risque d’entraîner des blessures corporelles allant de peu graves à

moyennes ou bien des dommages matériels.

DANGER

Si vous sentez une odeur de gaz:

1. Couper l’arrivée de gaz vers l’appareil.

2. Éteindre toute flamme vive.

3. Si l’odeur persiste, rester à l’écart de l’appareil

et appeler un service de pompiers.

Tout manquement à suivre ces directives pourrait

résulter en incendie ou en explosion, ce qui

pourrait causer des dommages, des blessures et

même la mort.

Renseignements généraux sur la sécurité (suite)

DANGER

EXPLOSION - RISQUE D’INCENDIE

•Ne jamais entreposer de propane à proximité de sources de chaleur

élevée, de flammes vives, de flammes de pilote, de la lumière directe

du soleil ou d’autres sources d’allumage ou à des températures

excédant 120 °F (49 °C).

•Le propane est plus lourd que l’air et s’accumule dans les endroits

plus bas. Si vous sentez une odeur de gaz, quittez immédiatement la

zone.

•Ne jamais installer ou retirer le réservoir de gaz propane tant que le

chauffe-eau est en fonction, ni à proximité de flammes, de témoins

pilotes ou d’autres sources d’allumage ou pendant que le chauffe-

eau est encore chaud au toucher.

•Ce produit peut être une source d’allumage pendant qu’il fonctionne.

Ne jamais allumer ou utiliser le chauffe-eau dans des espaces

contenant des combustibles volatiles ou présents dans l’air ou des

produits comme de l’essence, des solvants, des diluants à peinture,

des particules de poussière ou autres produits chimiques inconnus.

Espace de dégagement minimum avec les matériaux combustibles:

12 pouces (30,5 cm) sur les côtés et 48 pouces (122 cm) du haut.

•Assurer suffisamment d’espace de dégagement autour des

ouvertures d’aération du produit.

AVERTISSEMENT

Non destiné à une utilisation dans une résidence ou un véhicule récréatif.

Nous ne pouvons prévoir toutes les utilisations que vous ferez de nos

produits.

Consultez les autorités locales en matière d’incendie si vous avez

des questions sur l’utilisation.

D’autres normes régissent l’utilisation de gaz combustibles et produits

permettant la génération de chaleur pour des fins particulières. Vos

autorités locales pourront vous conseiller à cet effet.

•Nejamaisremplirlesbonbonnesjetables.

•Utiliserlerégulateurpré-régléquiaétéinstallédanslechauffe-eau.Ne

pas tenter de l’ajuster.

DANGER

Tout manquement à se conformer aux précautions et directives

accompagnant ce produit peut entraîner la mort, des blessures graves

et des dommages causés par des risques d’incendie, d’explosion, de

brûlure, d’asphyxie et d’empoisonnement au monoxyde de carbone.

Seules les personnes qui peuvent comprendre et suivre les directives

devraient pouvoir utiliser ou réparer ce produit.

Si vous avez besoin d’aide ou de renseignements, comme un mode

d’emploi ou des étiquettes, veuillez communiquer avec

The Coleman Company, Inc.

AVERTISSEMENT

Lorsque vous utilisez des produits électriques, il faut toujours mettre en

œuvre des précautions de base, incluant ce qui suit:

1. REALIRE ET SUIVRE TOUTES LES CONSIGNES DE SÉCURITÉ.

2. Lire et respecter toutes les directives présentes sur le produit ou

accompagnant celui-ci.

3. S’il est question d’un appareil électrique avec cordon d’alimentation

ou branchement direct, ne pas utiliser de rallonge.

4. Ne pas installer à moins de 10 pieds (3 m) d’une piscine.

5. Ne pas utiliser dans une salle de bain.

AVERTISSEMENT : Risque de choc électrique. Lorsqu’utilisé à

l’extérieur, ne brancher l’unité qu’à une prise protégée par un

disjoncteur de fuite de terre de classe A qui est étanche. Si aucune

prise de la sorte n’est disponible, communiquer avec un électricien

qualifié pour en faire installer une. Vérifier que l’unité électrique et son

cordon n’empêchent pas la fermeture du couvercle de la prise.

AVERTISSEMENT

•Ce produit est alimenté par du gaz propane. Le gaz propane est

invisible, inodore et inflammable. Un agent odorant est habituellement

ajouté afin de faciliter la détection des fuites; l’odeur est décrite

comme une odeur d’«œufs pourris». L’agent odorant peut se

dégrader avec le temps; les fuites de gaz ne peuvent donc pas

toujours être détectées uniquement par l’odeur.

•Le gaz propane est plus lourd que l’air; en cas de fuite, il tend a se

déposer dans les endroits les plus bas possibles. Il peut être allumé

par des sources d’allumage comme des allumettes, des briquets,

des étincelles ou des flammes vives de toutes sortes, même à

plusieurs mètres de la fuite. N’utiliser que du gaz propane dans un

environnement permettant le retrait de vapeur.

•Les bonbonnes de gaz doivent être rangées à l’extérieur, dans un

endroit bien aéré et hors de la portée des enfants. Tout espace

d’entreposage intérieur doit être conforme à la norme AS/NZS 1596.

•Débrancher la source de gaz avant d’entreposer le chauffe-eau.

AVERTISSEMENT

SÉCURITÉ DE FONCTIONNEMENT

•Tenir tous les raccords et branchements bien propres. Inspecter la

bonbonne de propane et les raccords de propane pour assurer qu’ils

sont exempts de dommages avant de brancher.

•Lors de l’installation, vérifier tous les branchements et raccords avec

de l’eau savonneuse pour détecter toutes fuites. Ne jamais utiliser

de flamme. La présence de bulles indique une fuite. Vérifier que le

branchement n’est pas fileté de manière inappropriée et que le joint

est suffisamment serré. Exécuter une autre vérification de fuite. Si

la fuite persiste, retirer la bonbonne et communiquer avec Coleman

pour obtenir un entretien ou des réparations.

•Pour le chauffage de l’eau uniquement. Ne jamais modifier ou utiliser

un dispositif d’une manière n’étant pas explicitement approuvée par

Coleman.

•Toujours utiliser de manière érigée.

AVERTISSEMENT: Ne jamais laisser le chauffe-eau sans surveillance

quand il est chaud ou en cours d’utilisation. Ne pas toucher aux

pièces de métal et aux orifices d’aération du chauffe-eau; ils

pourraient devenir très chauds en cours d’utilisation. Tenir hors de

portée des enfants. CET APPAREIL N’A PAS ÉTÉ CONÇU POUR

L’APPROVISIONNEMENT EN EAU POTABLE.

Vue d’ensemble du système

Merci d’avoir acheté une unité Hot Water on DemandTM de Coleman.

Compartiment de stockage pour cordon

de chargeur et rallonge –

les cordons des chargeurs d’auto 12V et

de maison 120V sont rangés ici (chargeur

120V disponible pour le modèle 2302-A

uniquement)

Douche (varie selon le

modèle) - Douche amovible

à tenir dans la main

Prise de fusible -

là où se trouve le

fusible remplaçable

Bras de douche -

Bras de douche

ajustable tenant la

douche en place.

Prise d’alimentation de la

pompe -

pour alimenter la pompe

en branchant son cordon

d’alimentation à cette prise.

Régulateur –

là où la bonbonne de

gaz est branchée.

Rallonge d’allumette –

utiliser la rallonge

d’allumette pour tenir

et insérer une allumette

enflammée dans le

regard de la

flamme.

Panneau d’affichage (varie selon le modèle)

un affichage montrant l’état de l’appareil, comme la

température de l’eau, les codes d’anomalie, etc. Se

reporter à la section «Tableau des indicateurs»

Bouton de commande –

appuyer sur le bouton puis le

tourner dans le sens anti-horaire.

Ajuster le bouton pour que l’eau

ait la température désirée.

Sortie d’eau -

se branche à

la douche.

Entrée d’eau -

se branche à la

pompe.

Port de recharge –

pour brancher les

cordons de chargeur

de 12V et 120V

Interrupteur

d’alimentation

principale –

(disponible sur le

modèle 2302-A

seulement)

Compartiment à pile -

12 volt / 2000 mAh

emplacement pour la pile

de 12V/2000mAh Li-Ion

rechargeable. La pile

permet de faire fonctionner

la pompe et les circuits.

Ports USB x 2 -

(disponible sur le modèle 2302-A

uniquement) pour le chargement des

appareils USB compatibles. (tension:

5V chacun; intensité: ≤1A au total)

Orifices

d’aération -

ne pas bloquer

les orifices

d’aération.

Regard de la flamme –

pour vérifier l’état du

pilote et de la flamme du

brûleur ou pour insérer

une allumette enflammée

et allumer manuellement

le chauffe-eau.

DÉBALLER LE PRODUIT.

Sortez votre nouveau chauffe-eau de sa boîte et assurez-vous que tous les pièces sont bien présentes. S’il vous manque des composantes, veuillez

communiquer avec Coleman pour obtenir un remplacement: 1-800-835-3278 ou par ATS: 316-832-8707. Assurez-vous de retirer le film protecteur se trouvant

sur le panneau d’affichage à l’avant du chauffe-eau avant de l’utiliser.

Réservoir d’eau de 5

gallons (19 L) pliable

Cordon de chargeur d’auto 12V

(se trouve dans le compartiment

de rangement de l’appareil)

Cordon de chargeur domestique 120V

(pour le modèle 2302-A uniquement,

dans le compartiment de rangement)

Ensemble de pompe Flexible de douche Sac de transport en filet du flexible

Douche

(varie selon le modèle)

Bras de douche

THIS SIDE UP

CHARGEMENT DE LA PILE

1. Charger la pile avant d’utiliser le chauffe-eau pour la première fois.

2. Mettre l’interrupteur d’alimentation principale en position «OFF»

(éteint) (applicable au modèle 2302-A seulement).

3. (figure 1) Retirer le rabat de caoutchouc couvrant le port de

chargement.

4. Brancher le cordon de chargeur d’auto 12V ou résidentiel 120V

dans l’unité et la source d’alimentation.

5. Se reporter au tableau de l’indicateur pour connaître l’état de la pile

et du chargement.

REMARQUE : Laisser charger la pile pendant 6heures la première fois

afin de maximiser la performance de la pile.

NETTOYER LE PRODUIT

Nettoyer avant la première utilisation. Il est fortement recommandé de nettoyer le chauffe-eau avant de l’utiliser pour la première fois. Suivre les étapes simples

se trouvant en page 20 avant de quitter la maison puis nettoyer le chauffe-eau au moins une fois par an ou lorsque le flexible se décolore par l’accumulation de

calcium blanc.

Installation

Sélectionner une surface robuste de niveau pour y poser le chauffe-eau. Une table de pique-nique ou

une table de camping sont des surfaces idéales. Ne pas faire fonctionner l’unité Hot Water on DemandTM

directement à partir du sol (cela permet à l’eau de se drainer et empêche l’unité d’être endommagée si la

température descend sous le point de congélation).

Remplir d’eau le réservoir de 5 gallons (19 L) pliable. Il est possible de mettre l’eau d’un lac ou d’un

ruisseau dans le produit, mais il faut s’assurer qu’il n’y a pas de débris ou

de sable dans l’eau, qui pourraient boucher le système et endommager

le produit. Il est recommandé d’utiliser un bout de tissu comme filtre

pour couvrir l’ouverture du réservoir avant de le remplir d’eau.

BRANCHEMENT DE LA TÊTE DE DOUCHE (FIG. 2)

•Extrémité de la douche: connecteur fileté

Visser le connecteur fileté dans le flexible de la douche se trouvant à

l’extrémité de la douche.

•Extrémité du chauffe-eau: connecteur à manchon

A- Tirer sur le manchon du connecteur et le retenir.

B et C - Tout en retenant le manchon, pousser le connecteur dans la sortie d’eau

jusqu’à fond.

D- Relâcher le manchon; le connecteur est alors verrouillé en place.

IMPORTANT: Pour débrancher le flexible de douche du chauffe-eau, tirer d’abord sur le manchon

pour déverrouiller le connecteur puis, tout en retenant le manchon, sortir le connecteur.

BRANCHEMENT DE LA POMPE À EAU

•Extrémité de la pompe (Fig. 3):

1. Mettre le réservoir d’eau sous le niveau du chauffe-eau

afin d’assurer un bon drainage.

2. Visser manuellement la pompe à eau sur l’ouverture du

réservoir d’eau.

3. Déposer le réservoir d’eau sur son côté afin que la pompe

soit orientée vers le bas du réservoir (étape 2).

4. S’assurer de faire tourner la pompe pour que la marque

«THIS SIDE UP» (ce côté vers le haut) soit vers le haut

pour que la pompe puisse s’amorcer et permettre l’eau de

s’écouler.

A B

Fig. 2

A B

THIS SIDE UP

Ensemble de pompe

Fig. 3 Fig. 4

Vers le

réservoir d’eau

Vers l’entrée d’eau

du chauffe-eau

Vers la prise d’alimentation du chauffe-feau

THIS SIDE UP

Fig. 1

OFF 1

Installation (suite)

ASTUCE: Vous pouvez également submerger la pompe à eau dans un réservoir d’eau ouvert, comme une glacière (glacière non comprise). Si non

disponible, il est possible de brancher un boyau d’arrosage directement sur l’unité. Assurer que le débit d’eau n’est pas trop élevé; la pression affectera la

capacité de chauffage de l’unité et pourrait entraîner le débranchement de la sortie. Assurer également qu’à l’inverse, le débit d’eau n’est pas trop bas pour

éviter les erreurs de faible débit. Assurer que l’eau coule adéquatement avant d’allumer l’unité, et ajuster le débit au besoin.

•Extrémité du chauffe-eau (Fig. 4):

1. Brancher la prise d’alimentation de la pompe dans la fiche correspondante du chauffe-eau.

2. Brancher le connecteur à manchon de la pompe dans l’entrée d’eau du chauffe-eau.

(suivre les mêmes étapes, A, B, C, D, que pour la section «BRANCHEMENT DE LA DOUCHE»)

INSTALLATION DU BRAS DE DOUCHE

1. Démonter le bras de douche en dévissant la

molette de réglage (Fig. 5).

2. Installer le bras de douche sur le rail du

chauffe-eau puis serrer la molette de réglage

(Fig. 6).

3. Desserrer la molette de réglage et ajuster

l’angle et la hauteur du bras de douche. Une

fois le bras à la position désirée, serrer la

molette à nouveau (Fig. 7).

4. Une fois le bras de douche en place, il est possible de poser la douche sur le bras de

douche.

INSTALLATION DE LA BONBONNE DE GAZ (FIG. 8)

Ce dispositif doit être utilisé uniquement avec une bonbonne de gaz propane GPL Coleman de

1 lb (454 g) certifiée DOT-39 NRC 232/2990 M1110.

IL POURRAIT ÊTRE DANGEREUX

DE FAIRE APPEL À UN AUTRE TYPE DE BONBONNE DE GAZ.

Vérifier que tous les

joints entre l’appareil et la bonbonne de gaz sont présents et en bon état avant de brancher

la bonbonne de gaz. Retirer tout le matériel de protection pour le transport. NE PAS déplacer

l’appareil pendant qu’il fonctionne. Après usage, mettre le bouton de commande en position

d’arrêt.

Ne pas utiliser de bonbonnes de gaz MAPP ou autre. Seulement du propane.

1. Tourner le bouton de commande en position OFF (arrêt).

2. Retirer le capuchon de la bonbonne de propane et le conserver pour plus tard

3. Tout en retenant la bonbonne de propane debout, la fileter dans le régulateur.

VÉRIFICATION DE FUITE DE GAZ

AVERTISSEMENT

•Exécuter le test de fuite à l’extérieur.

•Éteindre toute flamme vive.

•NE JAMAIS procéder au test de fuite tout en fumant.

•Ne pas utiliser l’unité Hot Water on DemandTM tant qu’aucune vérification de fuite n’a pas

été effectuée sur le raccord.

1. Préparer de 55 à 85g (2 à 3oz) de

solution de vérification de fuite (une partie

de liquide à vaisselle pour trois parties

d’eau).

2. Appliquer plusieurs gouttes de la solution

sur le raccord se trouvant entre la

bonbonne de propane et le régulateur.

3. La présence de bulles indique une fuite.

4. Vérifier que le branchement n’est pas

fileté de manière inappropriée et que le

joint est suffisamment serré.

5. Exécuter une autre vérification de fuite.

Si la fuite persiste, retirer la bonbonne et

communiquer avec Coleman pour obtenir

un entretien ou des réparations.

Fig. 5 Fig. 6 Fig. 7

ARRÊT

RÉGULATEUR

Fig. 8

Fig. 9

Utilisation et fonctionnement

Nettoyer avant la première utilisation (se reporter aux «DIRECTIVES DE NETTOYAGE» de la page suivante). Il est fortement recommandé de nettoyer le

chauffe-eau avant de l’utiliser pour la première fois. Suivre ces étapes simples avant de quitter la maison puis nettoyer le chauffe-eau au moins une fois par an

ou lorsque le flexible se décolore par l’accumulation de calcium blanc.

MISE EN GARDE: les pièces accessibles peuvent devenir très chaudes. Tenir hors de portée des jeunes enfants. N’UTILISER QU’À L’EXTÉRIEUR. Doit

être installé sur une surface horizontale. Ne convient pas aux environnements marins. Ne pas modifier cet appareil. Il est recommandé de lui faire subir un

entretien annuel par une personne autorisée. Ou si l’une des conditions suivantes est remarquée, soit allumage incomplet, flamme jaune en grande partie,

dépôt de carbone, soulèvement, flottement, ré-allumage ou mauvaise odeur. NE PAS utiliser cet appareil si ses joints sont endommagés ou usés. NE PAS

utiliser cet appareil en présence de fuites ou de dommages ou s’il ne fonctionne pas correctement. Pour vérifier si la bonbonne de gaz est vide, il suffit de la

débrancher de l’appareil et de la secouer. L’absence de son ou de mouvement de liquide signifie que la bonbonne est vide.

ALLUMER LE CHAUFFE-EAU

Au moment de son allumage, le chauffe-eau ne doit pas être exposé à des vapeurs ou des liquides inflammables. Avant d’allumer le chauffe-eau, vérifier

que le réservoir d’eau est prêt, que les raccords avec la douche et la pompe sont en place, que la bonbonne de gaz est installée et que la charge des piles

rechargeables est suffisante (vérifier l’état des piles en se référant au «Tableau des indicateurs» ou à la section «Charger les piles»).

• Allumage électronique

1. Mettre l’interrupteur d’alimentation principale en position de marche

(applicable au modèle 2302-A seulement)

2. Mettre le système électrique en marche en mettant le bouton d’alimentation en

position «ON» (marche). Ce bouton se trouve sur le panneau de commande. Une

fois sous tension:

Sur le MODÈLE 2302-A - l’indicateur de pile est allumé et la température ambiante

actuelle est affichée.

Sur le MODÈLE 2302-B - un témoin vert clignote sur le panneau de commande pour

indiquer que le système électrique est sous tension.

IMPORTANT: Une fois sous tension, la pompe se met en marche et l’eau

commence à couler, ce avant que le chauffe-eau ne soit allumé. Il est

recommandé de se familiariser avec l’ensemble du mode d’emploi avant de

mettre l’appareil sous tension pour conserver l’eau.

3. Appuyer sur le bouton de commande et le tourner en sens antihoraire pour le mettre en position « PILOT» (pilote).

4. Appuyer sur le bouton de commande et le tenir enfoncé (pendant 7 à 10secondes) afin de lancer la séquence d’allumage électronique; des clics seront

audibles.

5. Tout en tenant le bouton de commande enfoncé, vérifier si la lampe pilote est allumée en surveillant l’indicateur de l’affichage (Se reporter au Tableau des

indicateurs).

REMARQUE : L’allumage est plus long la première fois car il faut que le gaz remplisse d’abord la conduite de gaz.

6. Une fois la lampe pilote allumée, tourner le bouton de commande en sens antihoraire pour le mettre à un réglage entre «MAX» et «MIN» afin d’obtenir

une eau à la température désirée.

REMARQUE : Au réglage «MAX», le chauffe-eau peut faire monter la température de l’eau d’environ 30°C (si la température de l’eau utilisée était

de 59°F, le chauffe-eau l’amènera à une température de 113°F). Si l’allumage électronique ne fonctionne pas, se reporter à la section «Allumage à

l’allumette» ci-dessous ou à la section «Dépannage» afin de pouvoir allumer la lampe pilote.

• Allumage à l’allumette

1. Mettre le bouton d’alimentation en position de marche.

2. Appuyer sur le bouton de commande et le tourner en sens antihoraire pour le mettre en

position « PILOT» (pilote).

3. Mettre une longue allumette enflammée près du brûleur en l’insérant dans le regard

de la flamme, puis appuyer sur le bouton de contrôle et le tenir enfoncé jusqu’à ce

que la lampe pilote soit allumée (surveiller l’indicateur de l’affichage). Si aucune longue

allumette n’est disponible utiliser la rallonge d’allumette (se reporter à la section «Vue

d’ensemble du système») afin de tenir l’allumette et pouvoir la faire passer dans le

regard.

4. Tourner le bouton de commande en sens antihoraire pour le mettre à un réglage entre «MAX» et «MIN» afin d’obtenir une eau à la température désirée.

REMARQUE : Il est normal de remarquer une légère variation du débit et de la température de l’eau lorsque l’adaptateur de jet est déplacé en hauteur. Le

chauffe-eau éteindra automatiquement le brûleur lorsque la température de l’eau excèdera 125 °F (52 °C). En cas de surchauffe ou de manquement à couper

automatiquement l’alimentation en gaz, fermer manuellement le bouton de commande.

PRESSE

varie selon le modèle

PRESSE
