CountyLine CLBU10C User manual

OWNER’S MANUAL
Cast Iron Transfer Utility Pump
MANUAL DEL USUARIO
Bomba de transferencia de uso
general en hierro fundido
CLBU10C
©2011 CL819 (11/21/11)
Installation/Operation/Parts
For further operating, installation,
or maintenance assistance:
Call 1-800-535-4950
English ...............Pages 2-9
Instalación/Operación/Piezas
Para mayor información sobre el
funcionamiento, instalación o
mantenimiento de la bomba:
Llame al 1-800-535-4950
Español...........Páginas 10-17
293 Wright Street, Delavan, WI 53115
Phone: [phone]
Fax: [phone]
Web Site: tractorsupply.com
5613 0407
IN
OUT

Safety 2
Important Safety Instructions
SAVE THESE INSTRUCTIONS - This manual contains
important instructions that should be followed during
installation, operation, and maintenance of the product.
Save this manual for future reference.
This is the safety alert symbol. When you see this
symbol on your pump or in this manual, look for one of
the following signal words and be alert to the potential
for personal injury!
indicates a hazard which, if not avoided, will
result in death or serious injury.
indicates a hazard which, if not avoided,
could result in death or serious injury.
indicates a hazard which, if not avoided,
could result in minor or moderate injury.
NOTICE addresses practices not related to
personalinjury.
Carefully read and follow all safety instructions in
this manual and on pump. Keep safety labels in good
condition. Replace missing or damaged safety labels.
General Safety
1. To avoid risk of serious bodily injury and property
damage, read safety instructions carefully before
installing pump.
2. Follow local and/or national plumbing and electrical
codes when installing pump.
3. Risk of electric shock. Can shock, burn
or kill. Proceed as follows if pump needs servicing:
A. Disconnect power to pump outlet box before
pulling pump cord plug. After plug is pulled, let
pump cool for 20 minutes before attempting to
work on it.
B. Take extreme care when changing fuses. To
reduce chance of fatal electrical shocks, DO
NOT stand in water or put your finger in the
fusesocket.
C. Ground electrical outlet box.
D. Use only Ground Fault Circuit Interrupter (GFCI)
protected grounded outlet for cord plug.
4. Risk of burns. Never run pump dry. To
do so can damage internal parts, overheat pump
(which can cause burns to people handling or
servicing pump), and will voidwarranty!
5. Risk of fire and explosion. Can cause
severe injury, property damage or death. Do not
pump gasoline or any other flammable liquids with
pump. Do not use pump in atmosphere that might
contain flammable fumes or vapors.
6. Do not pump chemicals or corrosive liquids with
pump. Pump clean water only with this pump.
7. Risk of explosion and scalding. If water
is trapped in pump during operation, it may turn to
steam, leading to explosion and burns. Never run
pump with outlet shut off or blocked.
8. To avoid clogging pump and damage to shaft
seal, do not pump water containing solids, foreign
material, sand, silt, or abrasives. Always have
suction strainer installed when pump is operating.
Failure to use strainer may cause pump failure and
voidwarranty.
9. Clean strainer and flush out pump after each use.
10. Make sure all hose and pipe connections in suction
line are tight. An air leak in suction line will prevent
priming and reduce performance.
11. Tighten all piping to pump hand tight +1-1/2 turns
only. Overtightening may break pump and will
voidwarranty.
WARNING
Hazardous pressure!
Install pressure relief
valve in discharge pipe.
Release all pressure on
system before working on
any component.
WARNING
Hazardous voltage.
Can shock, burn, or cause
death.
Ground pump before
connecting to power
supply. Disconnect power
before working on pump,
motor or tank.
Wire motor for correct
voltage. See “Electrical”
section of this manual
and motor nameplate.
Ground motor before
connecting to power
supply.
Meet National Electrical
Code, Canadian
Electrical Code, and
local codes for all
wiring.
Follow wiring
instructions in this
manual when
connecting motor to
power lines.
Sealing Pipe Joints
Use only PTFE pipe thread sealant tape or PTFE-based
joint compounds for making all threaded connections
to the pump itself. Do not use pipe joint compounds
on plastic pumps: they can react with the plastic in
pump components. Make sure that all pipe joints in
the suction pipe are air tight as well as water tight. If
the suction pipe can suck air, the pump will not be
able to pull water from the well.

Retain Original Receipt For Warranty Eligibility
Limited Warranty
This Limited Warranty is effective December 1, 2011 and replaces all undated warranties and warranties dated before
December1, 2011.
CountyLine warrants to the original consumer purchaser (“Purchaser” or “You”) that its products are free from defects in material
and workmanship for a period of twelve (12) months from the date of the original consumer purchase. If, within twelve (12)
months from the original consumer purchase, any such product shall prove to be defective, it shall be repaired or replaced at
CountyLine’s option, subject to the terms and conditions set forth herein. Note that this limited warranty applies to manufacturing
defects only and not to ordinary wear and tear. All mechanical devices need periodic parts and service to perform well. This
limited warranty does not cover repair when normal use has exhausted the life of a part or the equipment.
The original purchase receipt and product warranty information label are required to determine warranty eligibility. Eligibility
is based on purchase date of original product – not the date of replacement under warranty. The warranty is limited to repair or
replacement of original purchased product only, not replacement product (i.e. one warranty replacement allowed per purchase).
Purchaser pays all removal, installation, labor, shipping, and incidental charges.
For parts or troubleshooting assistance, DO NOT return product to your retail store. Contact CountyLine Customer Service at
1-800-535-4950.
Claims made under this warranty shall be made by returning the product (except sewage pumps, see below) to the retail outlet
where it was purchased or to the factory immediately after the discovery of any alleged defect. CountyLine will subsequently take
corrective action as promptly as reasonably possible. No requests for service will be accepted if received more than 30 days after
the warranty expires. Warranty is not transferable and does not apply to products used in commercial/rentalapplications.
Sewage Pumps
DO NOT return a sewage pump (that has been installed) to your retail store. Contact CountyLine Customer Service. Sewage
pumps that have seen service and been removed carry a contamination hazard with them.
If your sewage pump has failed:
• Wearrubbergloveswhenhandlingthepump;
• Forwarrantypurposes,returnthepump’scordtagandoriginalreceiptofpurchasetotheretailstore;
• Disposeofthepumpaccordingtolocaldisposalordinances.
Exceptions to the Twelve (12) Month Limited Warranty
Product Warranty Period
CL106, CL108 90 days
CLTS33P, CLSU14 2 Years
CLVS50C, CLW750, Pressure Tanks 5 Years
General Terms and Conditions; Limitation of Remedies
You must pay all labor and shipping charges necessary to replace product covered by this warranty. This warranty does not apply
tothefollowing:(1)actsofGod;(2)productswhich,inCountyLine’ssolejudgement,havebeensubjecttonegligence,abuse,
accident,misapplication,tampering,oralteration;(3)failuresduetoimproperinstallation,operation,maintenanceorstorage;(4)
atypicalorunapprovedapplication,useorservice;(5)failurescausedbycorrosion,rustorotherforeignmaterialsinthesystem,
or operation at pressures in excess of recommended maximums.
This warranty sets forth CountyLine’s sole obligation and purchaser’s exclusive remedy for defective products.
COUNTYLINE SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR CONTINGENT DAMAGES WHATSOEVER.
THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS AND IMPLIED WARRANTIES,
INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE. THE FOREGOING WARRANTIES SHALL NOT EXTEND BEYOND THE DURATION PROVIDEDHEREIN.
Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how long an
implied warranty lasts, so the above limitations or exclusions may not apply to You. This warranty gives You specific legal rights
and You may also have other rights which vary from state to state.
CountyLine • 293 Wright Street • Delavan, WI U.S.A. 53115
Phone: [phone] • Fax: [phone] • Web Site: tractorsupply.com
Warranty 3

Installation • Operation 4
Description
This pump is designed for general purpose clear water
pumping needs. Delivers plenty of water at various
pressures. It can draw water from ponds, cisterns or
drilled wells.
Specifications
Power supply required........................115V, 60 HZ.
Liquid Temp. Range.................Less Than 120°F (48.9°C)
Horsepower........................................1/2
Maximum Capacity............................1420 GPH
Suction, Discharge Thread.......................3/4” FNPT
Performance
Distance
to pump
above
water
Performance (in GPM) at Discharge Pressure (PSI) Shown
5 10 20 30 40 Max PSI
0 ft. 1420 1320 1100 850 550
55
5 ft. 1350 1240 1050 800 480
10 ft. 1280 1170 980 740 430
15 ft. 1210 1100 920 570 360
20 ft. 1130 1030 860 500 300
25 ft. 1060 960 780 430 240
Location Of Unit
Locate pump as near as possible (vertically) to water
source, to keep suction lift (distance form water to pump)
as low as possible. Place pump on level support. Protect
against excess moisture and flooding.
Piping
Both suction and discharge ports are tapped for 3/4”
pipe. If using hoses, use hose to pipe thread adapter. To
prevent suction line collapse, use pipe or reinforced hose
only for suction line. Install strainer or puddle gulper on
end of suction line. Inspect and clean strainer frequently
(Figure 1). Plastic pipe can be used for all installations.
Electrical
Risk of electric shock. Can shock, burn or
kill. Unplug pump before servicing it. Do not handle
pump or attempt to work on pump with wet hands or
while standing on wet or damp floor.
Plug pump into 115 Volt, 60 Cycle outlet only. Pump is
equipped with 3-wire, grounded, cord and plug. Do not
modify or remove plug. Plug in to properly grounded,
grounding type outlet only. Make sure pump circuit
meets National Electrical Code. To avoid dangerous
electrical shock hazard, keep cord dry at all times.
NOTICE Pump motor is equipped with carbon brushes
with a normal operating life of about 300 hours. One
extra set of brushes is included. Replacement brushes are
available from your dealer. Motor brushes not included
in warranty.
Risk of fire. Incorrectly mounted brushes
may cause fire. Be sure curve on end of brush matches
curve on commutator.
Operation
NOTICE Do not run pump dry. Running pump without
water can damage impeller and may damage seal,
causing leaking or flooding, and will void warranty.
IN
OUT
5609 0407

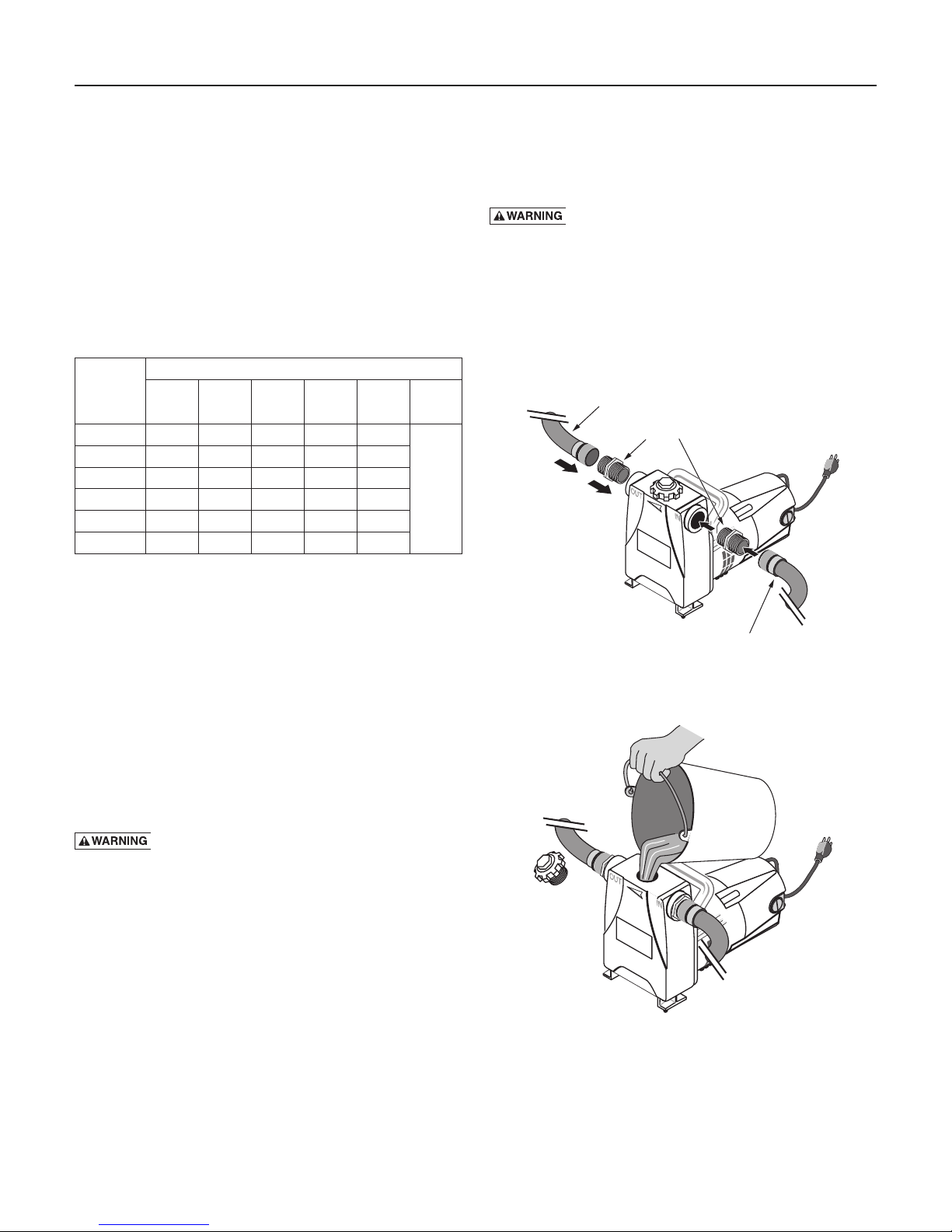

Figure 2: Remove the priming plug and fill the pump
body with water.The pump must be full of water
before you start it!
IN
OUT
Discharge hose or
plastic pipe
3/4" NPT to
Hose Adapter
Reinforced Inlet Hose
or Plastic Pipe
5608 0407
Figure 1: Install the adapters and connect the inlet and
discharge hoses.

Operation • Maintenance 5
All suction connections must be airtight. Make sure
suction lift is not more than 25’ (7.6M). Fill pump body
throughprimingportbeforestartingpump.Startpump;it
should pump water in under 10 minutes (depending on
length of suction hose and height of pump above water).
Maintenance
Motor is lubricated at factory for life of bearings. Pump
seal is water cooled and self lubricating.
Motor has auto-reset thermal overload. If motor
overheats, overload will cut off power to prevent
damage and will reset after motor cools. If overload trips
repeatedly, check pump for cause (low voltage, clogged
impeller, etc.).
Risk of electric shock. Can shock, burn or
kill. Disconnect motor from electrical power before
servicing pump.
Always replace both brushes - to avoid fire hazard, never
replace just one.

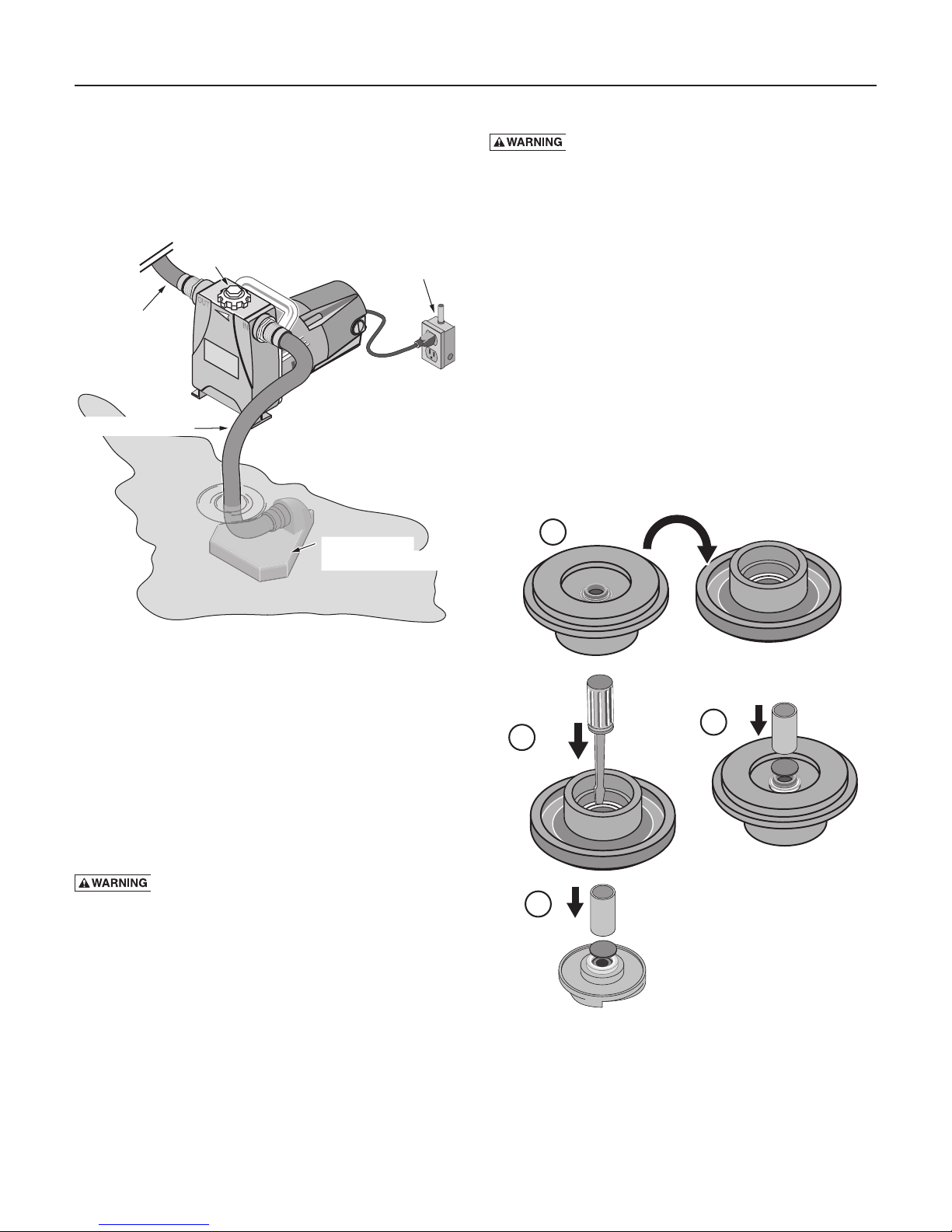

Seal Changing Procedure
Risk of electric shock. Can shock, burn or
kill. Unplug pump before continuing.
1. Unplug the pump from the outlet and remove all
piping or hoses from the pump.
2. To avoid breaking the brushes when you remove or
replace the motor shaft, remove the motor brushes
(see Brush Changing Procedure). Put the brushes
where they will not get lost or damaged while
youproceed.
3. Remove 4 screws from the back of the pump body
(Ref. 1, Repair Parts) and remove the pump body
from the motor. Remove the old Square-cut O-Ring
(Ref. 4C) from the assembly.
4. Unscrew the impeller (Ref. 4A) from the motor shaft
and discard it.
5. Pull the seal plate (Ref. 5) from the motor shaft.
6. Turn the seal plate face down (See Figure 4A) and
use a screwdriver or small tube to push the stationary
seal half out of the seal plate (Figure 4B).
IN
OUT
3/4" Discharge
Hose or Plastic
Pipe
NOTICE:
Pump suction por
t must
be 25' (7.6 m) or less
above water level.
Max. water temp. is
120° F (48.9°C).
115 Volt grounded
outlet box.
Priming
Plug
Puddle Scoop
(Clean Frequently)
Operate pump on
115 volt curent only!
3/4" Suction Hose
5610 0407
Figure 3:Typical Installation. Be sure to connect the
pump to a grounded outlet. Do not immerse the pump
and motor!
A
B
C
D
5678 0807
Figure 4: Seal Changing Procedure

Maintenance 6
7. Place a cardboard washer over the seal face to
protect it and use a tube to push the stationary seal
half into the seal plate until it seats (Figure 4C). Be
sure you don’t scratch or mar the polished face of
the seal. Also, keep your hands away from the seal
face to keep dirt and grease off of it.
8. Use the cardboard washer and tube to push the
rotating half of the seal into the new impeller,
polished face out (Figure 4D). Be sure you don’t
scratch or mar the polished face of the seal. Also,
keep your hands away from the seal face to keep dirt
and grease off of it.
9. CAREFULLY slide the seal plate back onto the motor
shaft, making sure that you don’t chip or scratch the
seal face in the process.
10. Thread the new impeller onto the motor shaft,
making sure that you don’t chip or scratch the seal
face in the process.
11. Reinstall the motor shaft in the motor.
12. Install the new square-cut O-ring on the seal plate.
13. Bring the impeller/motor assembly up to the pump
body and insert the impeller and seal plate into the
pump body.
14. Install the 4 body screws (be sure to reinstall
the handle on the upper screws) and tighten
themsecurely.
15. Replace the motor brushes (see Brush
ChangingProcedure).
Cord Replacement
Risk of electric shock. Can shock, burn
or kill. Unplug pump before working on or servicing
pump.Don’tattempttomodifythecordorplug;these
instructions are ONLY for replacement of cord.
1. Unplug the pump.
2. Unscrew the two screws holding the cord plate to
the back of the motor. Pull the cord gently out of the
motor cavity.
3. Cut the existing wires on the motor side of the
crimps, as close to the connectors as possible (in
other words, leave yourself as much wire in the
motor as possible).
4. Strip all the wires back about 5/8” from the
wireends.
NOTICE Make connections with wire nuts designed
for connecting 2 #16 AWG wires (see the wire
nutpackage).
5. Connect the green (ground) wire from the cord to
the green (ground) wire from the motor. Connect
the black (hot) wire from the cord to either black
wire from the motor. Connect the white (neutral)
wire from the cord to the remaining black wire from
themotor.
6. After you have made the connections, check all
connections carefully to be sure that no bare copper
shows. If you see any bare wire, disconnect the wire
nut and remake that connection.
7. Once you are sure that there is no exposed wire,
carefully stuff the wire and wire nuts back into the
cavity in the motor.
8. Hold the cord plate up against the motor and
reinstall the screws. Tighten thoroughly but do
notovertighten!
9. Once assembly is complete, SET THE PUMP DOWN
(that is, don’t touch it) and plug it in (very briefly,
to avoid damaging the shaft seal) to make sure
that everything is correctly connected and nothing
isshorted.
10. The pump is ready for operation.
Motor Brush Replacement
Replace brushes when they wear down to 3/8”
(9.5mm)length.
1. Unplug pump from power outlet.
2. See Brush Changing Procedure and unscrew brush
caps to remove brushes.
NOTICE Pull brushes straight out of holders, being
careful not to stretch springs. If reusing same
brushes, mark brush and brush cap for replacement
to original position.
3. Install new brushes and brush caps.
NOTICE When reinstalling same brushes that were
removed, replace on same side of motor they were
on originally. Match curve on ends of brushes to
curve on commutator.

Brush Changing Procedure 7
5602 0407
Step 1
IN
IN
OUT
OUT
5604 0407
IN
IN
OUT
OUT
A
B
IN
OUT IN
OUT
IN
OUT
IN
OUT
Step 2
IN
IN
OUT
OUT
5604 0407
IN
IN
OUT
OUT
IN
OUT IN
OUT
IN
OUT
IN
OUT
A
B
Step 6
5605 0407
"
IN
OUT
Step 3
5606 0407
IN
OUT
Step 4
5607 0407
Step 5

Troubleshooting 8
Risk of electrical shock, cuts, and possible unexpected starts. Can result in electrical shock or pinching
of hands or tools. If power to pump is on when thermal overload resets, pump may start without warning. Disconnect
power before servicing pump.
Symptom Possible Cause(s) Corrective Action
Failure to pump. Pump not property primed. Make sure pump casing and suction line are full of water. See priming
instructions
Reduced capacity and/or pressure. Air pockets or leaks in suction line. Check suction piping.
Clogged impeller. Remove and clean.
Pump loses prime.
Air leaks in suction line. Check suction piping.
Excessive suction lift and operating too near
shut-off point. Move pump nearer water level.
Water level drops while pumping, uncovering
suction piping.
Check water supply. Add length of pipe to suction to keep submerged
end under water.
Mechanical troubles and noises.
Bent shaft and/or damaged bearings. Take motor to authorized motor repair shop.
Suction and/or discharge piping not properly
supported and anchored. See that all piping is supported to relieve strain on pump assembly.

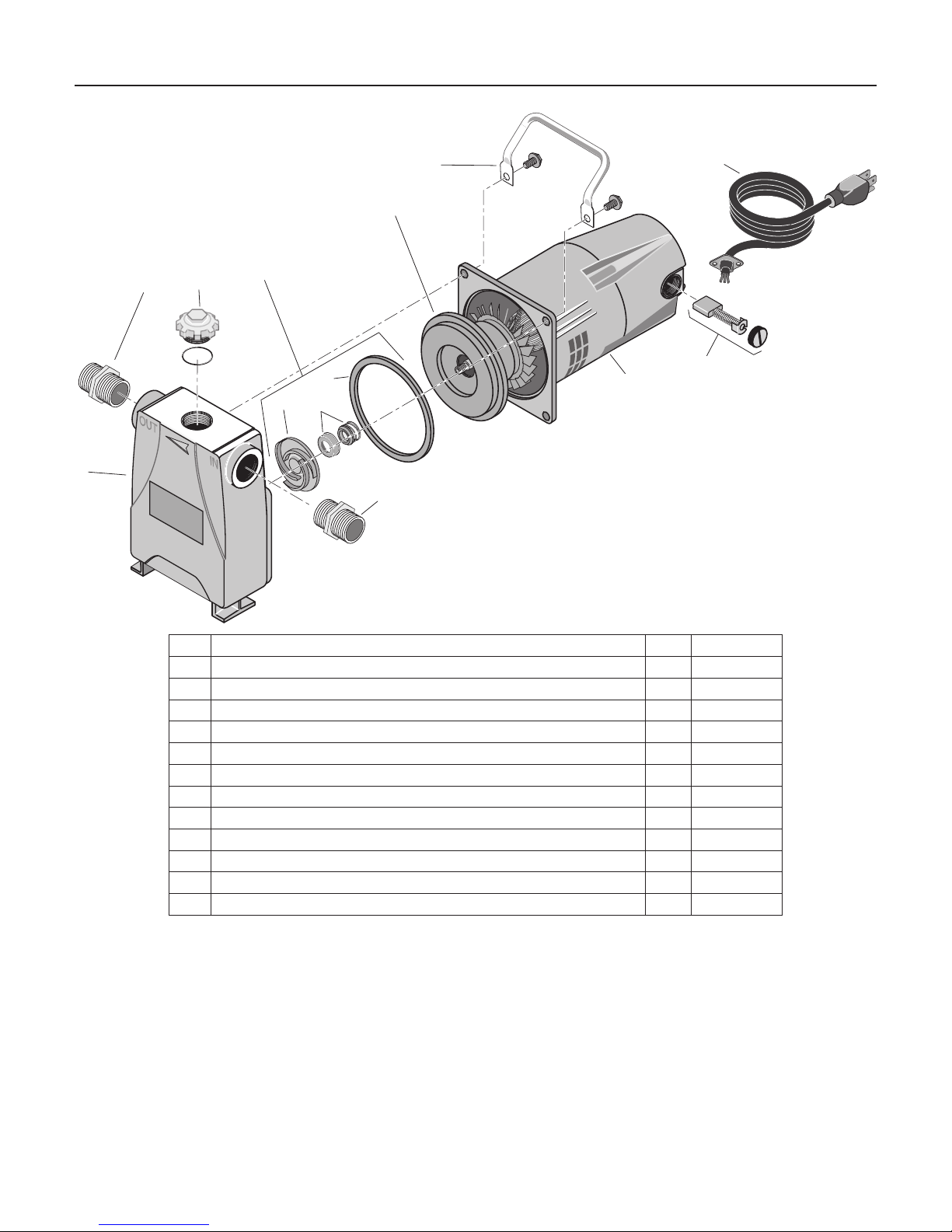

Repair Parts 9
1
2
2
34
4A 4B
4C
5
7
6
9
8
5676 0807
IN
OUT
Ref. Description Qty. Part Number
1Pump Body 1 *
23/4” NPT x 3/4” Garden Hose Adapter 2 †
3Fill Plug 1 **
4Overhaul Kit (Includes 4A, 4B, 4C) 1FPPKG 225-P2
4A Impeller 1 ***
4B Shaft Seal 1 ***
4C Square Cut O-Ring 1 ***
5Seal Plate 1 ***
6Handle With Hardware 1 C54-30
7Power Cord 1 PS17-1507
8Brush Kit (Includes 1 Pair of Brushes
with springs and Retainer Caps) 1FPPKG 226-P2
9 Motor 1 *
* If Pump Body or Motor fail, replace entire pump.
** NOTICEFillPlugthreadsdonotmatchinletordischargethreads;FillPlug
is not interchangeable with Garden Hose Adapter (Key No. 2).
*** Not available separately.
† Purchase locally.

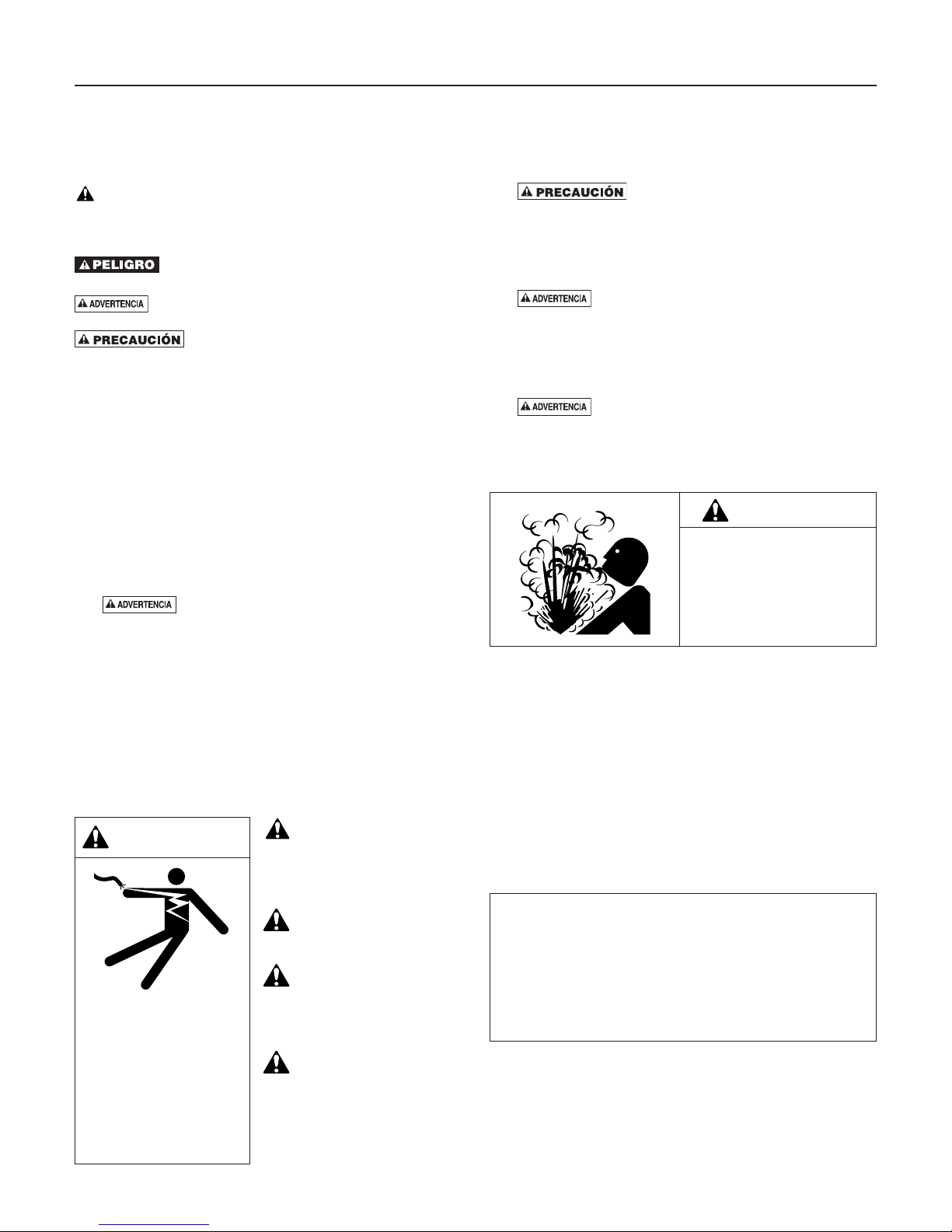

Seguridad 10
Instrucciones importantes deseguridad
Guarde estas instrucciones - Este manual contiene instrucciones
importantes que se deben seguir durante la instalación y el
mantenimiento del bombas de sumidero.
Este es un símbolo de alerta sobre la seguridad. Cuando vea
este símbolo en su bomba o en este manual, busque para ver si
hay alguna de las siguientes palabras de señal y esté alerta a la
posibilidad de lesiones personales.
indica un riesgo que, de no evitarse, provocará la
muerte o lesiones de gravedad.
indica un riesgo que, de no evitarse, podría provocar
la muerte o lesiones de gravedad.
indica un riesgo que, de no evitarse, podría
provocar lesiones leves o moderadas.
AVISO hace referencia a una práctica no relacionada con una
lesión física.
Lea y siga cuidadosamente todas las instrucciones de seguridad en
este manual y en la bomba. Mantenga las etiquetas de seguridad
en buenas condiciones. Reemplace las etiquetas de seguridad
faltantes o dañadas.
Seguridad general
1. A fin de evitar riesgos de lesiones graves y daños materiales
importantes, lea detenidamente las instrucciones de seguridad
antes de instalar la bomba.
2. Respete los códigos eléctricos y de plomería locales y
nacionales al instalar la bomba.
3. Riesgo de choque eléctrico. Puede provocar
choque, quemadura o muerte. Para evitar descargas eléctricas
fatales, haga lo siguiente en caso de que sea necesario
efectuar operaciones de servicio en la bomba:
A. Desconecte la corriente de la caja de distribución de
la bomba antes de desenchufar el cordón de la bomba.
Después de desenchufarla, déjela enfriar durante 20
minutos antes de tratar de trabajar en la misma.
B. Tenga mucho cuidado al cambiar fusibles. Para reducir
la posibilidad de descargas eléctricas fatales, NO SE
QUEDE PARADO en lugares mojados ni meta los dedos
en el receptáculo de los fusibles.
C. Conecte a tierra la caja de distribución eléctrica.
D. Para el cordón de alimentación use solamente una
toma de corriente conectada a tierra protegida por un
interruptor accionado por corrientes de pérdida a tierra.
4. Riesgos de quemaduras. No haga
funcionar nunca la bomba en seco. Esto puede ocasionar
daños en las piezas internas y recalentar la bomba (que
puede causar quemaduras a las personas que manipulen o
efectúen operaciones de servicio en la bomba), además de
anular la garantía.
5. Riesgo de incendio o de explosión. Puede
causar lesiones graves, daños materiales o muerte. No
bombee gasolina ni ningún otro líquido inflamable. No use
la bomba en una atmósfera que pueda contener humos o
vapores inflamables.
6. No bombee productos químicos o líquidos corrosivos.
7. Riesgo de exposion y quemaduras. Si queda
atrapada agua en la bomba durante la operación, puede
convertirse en vapor, produciendo una explosión y
quemaduras. No haga funcionar nunca la bomba con la
salida cerrada o bloqueada.
8. Utilice la bomba con agua limpia solamente. Para evitar que
se obstruya la bomba y se dañe el sello del eje, no bombee
agua que contenga sólidos, partículas extrañas, arena, limo
o materiales abrasivos. Tenga instalado siempre el filtro de
succión cuando la bomba esté operando. Si no se usa el filtro
se puede producir la falla de la bomba además de anular
lagarantía.
9. Limpie el filtro y lave por dentro la bomba con agua
abundante después de usarla.
10. Cerciórese de que todas las mangueras y conexiones de la
tubería de succión estén bien apretadas. Si entra aire en
la línea de succión la bomba no se cebará y disminuirá
surendimiento.
11. Apriete todas las tuberías en la bomba con la mano
+11/2vueltas solamente. Si aprieta demasiado las tuberías
se puede romper la bomba y se anulará la garantía.
Conecte el motor al voltaje
correcto. Vea la sección
“Electricidad” en este
manual y la placa del
motor.
Conecte el motor a tierra
antes de conectarlo a la
alimentación deenergía.
Cumpla con las indicaciones
del Código Nacional
Eléctrico, el de Canadá y los
códigos locales para toda la
conexióneléctrica.
Siga las instrucciones de
conexión eléctrica en este
manual al conectar el motor
a las líneas de
energíaeléctrica.
Voltaje peligroso. Puede
ocasionar conmoción,
quemaduras e incluso
lamuerte.
Conecte la bomba a tierra
antes de conectarla a la
alimentación eléctrica.
Desconecte la alimentación
de energía antes de trabajar
en la bomba, el motor
oeltanque.
ADVERTENCIA
Presión peligrosa! Instale una
válvula de alivio de presión en
la tubería dedescarga.
Libere toda la presión en el
sistema antes de trabajar en
alguno de los componentes.
ADVERTENCIA
Sellado de juntas de tubería
Utilice solamente sellante de PTFE para roscas de tubería a base
de PTFE para todas las conexiones de rosca a la bomba. No use
compuestos de burlete para tuberías en bombas de plástico:
estos pueden reaccionar con los componentes de plástico de
la bomba. Asegúrese de que todos los burletes en la tuberías
de aspiración sean impermeables y herméticos. Si la tubería de
aspiración aspira aire, la bomba no podrá sacar agua del pozo.

Garantía 11
Retener el recibo original a fin de determinar la elegibilidad para la garantía
Garantía limitada
Esta Garantía Limitada entra en vigor el 01 de diciembre 2011 y sustituye toda garantía sin fecha o garantía con fecha anterior
al 1de diciembre de 2011.
CountyLine le garantiza al comprador consumidor original (el “Comprador” o “Usted”) de sus productos, que éstos estarán libres de
defectos en materiales y en mano de obra por un período de doce (12) meses, a partir de la fecha de la compra original del consumidor.
si dentro de los doce (12) meses a partir de la fecha de la compra inicial del consumidor, Será reparado o reemplazado a opción de la
CountyLine, sujeto a los términos y condiciones establecidos en la presente. Tome nota de que esta garantía limitada cubre defectos de
manufactura solamente y no el desgaste común. Todos los aparatos mecánicos periódicamente necesitan repuestos y servicio para un
funcionamiento correcto. Esta garantía limitada no cubre las reparaciones que se realicen cuando el uso normal haya agotado la vida
útil de una pieza o del aparato.
Es necesario retener el recibo de compra original y la etiqueta de información de la garantía a fin de determinar la elegibilidad para la
garantía. La elegibilidad se basa en la fecha de compra del producto original - no en la fecha del reemplazo bajo la garantía. La garantía
es limitada y cubre solamente la reparación o el reemplazo del producto original adquirido, no del producto reemplazado (es decir que
se permite un reemplazo por compra bajo la garantía). El comprador pagará todos los costos de remoción, instalación, mano de obra y
envío necesarios, así como todo costo adicional asociado.
Si necesita piezas o resolución de problemas, NO regrese el producto a la tienda minorista. Llame el Servicio a la Clientela de
CountyLine al 1-800-535-4950.
Las reclamaciones hechas bajo esta garantía se realizarán mediante la devolución del producto (a excepción de las bombas cloacales -
ver a continuación) al concesionario de venta al público en donde se haya adquirido o a la fábrica, inmediatamente después de haber
descubierto cualquier presunto defecto. CountyLine entonces tomará la medida correctiva tan pronto como sea razonablemente posible.
No se aceptarán solicitudes de servicio, si se reciben más de 30 días después del vencimiento de estagarantía.
La garantía no es transferible y no cubre productos utilizados en aplicaciones comerciales o de alquiler.
Bombas cloacales
NO devuelva una bomba cloacal (que se haya instalado) a su tienda minorista. Comuníquese con el Departamento de Atención
al Cliente de CountyLine. Las bombas cloacales que hayan estado en servicio y se hayan removido pueden representar un peligro
decontaminación.
Si su bomba cloacal ha fallado:
• Useguantesdecauchocuandomanipulelabomba;
• Paralosfinesdelagarantía,devuelvalaetiquetadelcordóndelabombayelrecibodecompraoriginalalatiendaminorista;
• Descartelabombacumpliendocontodaslasnormaslocalesquecorrespondanparasueliminación.
Excepciones para la garantía limitada de doce (12) meses
Producto Período de garantía
CL106, CL108 90 días
CLTS33P, CLSU14 2 años
Tanque del sistema de agua, CLVS50C, CLW750 5 años
Términos y condiciones generales; Limitación de recursos
Usted deberá pagar por todos los gastos de mano de obra y de envío necesarios para reemplazar el producto cubierto por esta garantía.
Esta garantía no se aplicará en las siguientes situaciones: (1) caso de fuerza mayor (2) productos que, a sólo juicio de CountyLine
hayansidosometidosanegligencia,abuso,accidente,malaaplicación,manejoindebidooalteraciones;(3)fallasdebidoainstalación,
operación,mantenimientooalmacenamientoinadecuados;(4)aplicaciones,usososerviciosquenoseannormalesoaprobados;(5)
fallas provocadas por corrosión, herrumbre u otros materiales extraños en el sistema, o una operación a presiones que excedan los
máximosrecomendados.
Esta garantía establece la única obligación de CountyLine y el recurso exclusivo del Comprador con respecto a los
productosdefectuosos.
COUNTYLINE NO SE HARÁ RESPONSABLE DE NINGÚN DA—O CONSECUENTE, INCIDENTAL O CONTINGENTE.
LAS GARANTÍAS LIMITADAS QUE ANTECEDEN SON EXCLUSIVAS Y EN LUGAR DE TODA OTRA GARANTÍA EXPLÍCITA E
IMPLÍCITA, INCLUYENDO, PERO SIN LIMITARSE A LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN
FIN ESPECÍFICO. LAS GARANTÍAS LIMITADAS QUE ANTECEDEN NO SE EXTENDERÁN MÁS ALLÁ DEL PERÍODO DE DURACIÓN
INDICADO EN LA PRESENTE.
Algunos Estados no permiten la exclusión o limitación de daños incidentales o consecuentes o de limitaciones de tiempo sobre garantías
implícitas, de modo que es posible que las limitaciones o exclusiones que preceden no correspondan en su caso. Esta garantía le otorga
derechos legales específicos y es posible que Usted también tenga otros derechos que pueden variar de un Estado al otro.
CountyLine • 293 Wright Street • Delavan, WI U.S.A. 53115
Teléfono: 1-800-535-4950 • Fax: [phone] • Sitio Web: tractorsupply.com

Instalación • Operación 12
Descripción
Esta bomba está diseñada para necesidades de bombeo de aguas
clara de propósito general. Ofrece abundante agua a diferentes
presiones. Puede extraer agua de los estanques, cisternas o pozos.
Especificaciones
Fuente de alimentación.......................115 V, 60 Hz
Gama de la temp. del líquido ....... Menos de 120° F (48.9° C)
Caballos de fuerza...................................1/2
Capacidad máxima ............................1420 GPM
Succión y Descarga ...........................3/4” FNPT
Rendimento
Distancia
a la bomba
sobre
elagua
Rendimiento en Gal. por Min.
a las Presiones de Descarga Indicadas
5 10 20 30 40 Lbs./pulg.²
Max
0 pi. 1420 1320 1100 850 550
55
5 pi. 1350 1240 1050 800 480
10 pi. 1280 1170 980 740 430
15 pi. 1210 1100 920 570 360
20 pi. 1130 1030 860 500 300
25 pi. 1060 960 780 430 240
Ubicación de la unidad
Coloque la bomba lo más cerca posible (verticalmente) de la
fuente de agua, de modo que la altura de succión (distancia
del agua a la bomba) sea lo más baja posible. Mantenga la
bomba nivelada y protéjala contra los excesos de humedad y
lasinundaciones.
Tuberías
Tanto el orificio de succión como el de descarga están roscados
para conectar tuberías de 3/4”. Si se usan mangueras, use un
adaptador de rosca de manguera a tubería. Para impedir que
colapse la línea de succión, use tubería o manguera reforzada
para la línea de succión solamente. Instale el filtro o Puddle
Gulper (placa colectora) en un extremo de la línea de succión.
Inspeccione y limpie el filtro frecuentemente (Figura 1). Se pueden
usar tuberías de plástico para todas las instalaciones.
Sistema eléctrico
Riesgo de choque eléctrico. Puede provocar choque,
quemadura o muerte.Desenchufe la bomba antes de efectuar
el servicio de la misma. No toque la bomba ni intente trabajar
en la misma con las manos mojadas o estando parado sobre un
suelomojado.
Enchufe la bomba solamente en una toma de corriente de
115voltios y 60 ciclos. La bomba está equipada con un cordón
de 3 conductores conectado a tierra y un enchufe. No modifique
ni quite el enchufe. Enchufe el cordón en una toma de corriente
conectada a tierra de forma adecuada. Cerciórese de que el
circuito de la bomba satisfaga el Código Eléctrico Nacional.
Mantenga el cordón seco en todo momento a fin de evitar
descargas eléctricas peligrosas.
AVISO El motor de la bomba está equipado con escobillas de
carbón con una duración de operación de aproximadamente
300 horas. Se incluye un conjunto de escobillas adicional. Las
escobillas de repuesto las puede obtener en su distribuidor. Las
escobillas del motor no están incluidas en la garantía.
Peligro de incendio. Las escobillas mal colocadas
pueden provocar incendios. Cerciórese de que la curva del
extremo de las escobillas corresponda a la curva del conmutador.
Operación
AVISO No haga funcionar la bomba en seco. Si se hace
funcionar la bomba sin agua se puede dañar el rodete y el
sello, produciéndose fugas e inundaciones, además de anularse
lagarantía.
IN
OUT
5609 0407
Figura 2: Saque el tapón de cebadura y llene la unidad
de la bomba con agua. ¡La bomba debe estar llena de
agua antes de encenderla!
IN
OUT
Discharge hose or
plastic pipe
3/4" NPT to
Hose Adapter
Reinforced Inlet Hose
or Plastic Pipe
5608 0407
Figura 1: Instale los adaptadores y conecte las
mangueras de admisión y de descarga.
Manguera de descarga o
tubería de plástico
Adaptador de 1” NPT a
la manguera
Manguera de admisión reforzada o
tubería de plástico

Operación • Mantenimiento 13
Todas las conexiones de succión deben ser herméticas. Cerciórese
de que la altura de succión no sea mayor que 7,6 m (25 pies).
Llene el cuerpo de la bomba por el orificio de cebado antes de
arrancarlabomba.Arranquelabomba;debeempezarabombear
agua en menos de 10 minutos (dependiendo de la longitud de la
manguera de succión y de la altura de la bomba por encima del
nivel de agua).
Mantenimiento
El motor se lubrica en fábrica para la duración total de los
cojinetes. El sello de la bomba está enfriado por agua y se lubrica
por sí solo.
El motor tiene una sobrecarga térmica de reposición automática.
Si se recalienta el motor, la sobrecarga cortará la corriente para
impedir daños y reconectará el circuito después de enfriarse
el motor. Si la sobrecarga se desconecta de forma repetida,
examine la bomba para averiguar la causa (bajo voltaje, rodete
atascado,etc.).
Riesgo de choque eléctrico. Puede provocar choque,
quemadura o muerte.Desconecte la corriente eléctrica del motor
antes de efectuar el servicio de la bomba.
Reemplace siempre ambas escobillas para evitar peligros de
incendio. No reemplace nunca una sola escobilla.
Procedimiento para cambiar la junta
Riesgo de choque eléctrico. Puede provocar choque,
quemadura o muerte.Desenchufe la bomba antes de continuar.
1. Desenchufe la bomba del tomacorriente y saque todos los
tubos o mangueras de la bomba.
2. Para evitar romper las escobillas cuando saque o cambie
el eje del motor, saque las escobillas del motor (consulte
el Procedimiento para cambiar las escobillas). Coloque las
escobillas en donde no se puedan perder o dañar mientras
usted continua.
3. Saque los 4 tornillos de la parte posterior de la unidad de la
bomba (Ref. 1, Piezas de repuesto) y retire la unidad de la
bomba del motor. Saque el aro tórico de corte recto usado
(Ref. 4C) de la unidad.
4. Destornille el impulsor (Referencia No. 4A) del eje del motor
y descártelo.
5. Saque la placa de estanqueidad (Ref. 5) del eje delmotor.
6. Coloque la placa de estanqueidad boca abajo (consulte la
Figura 4A) y use un destornillador o un tubo pequeño para
empujar la mitad fija de la junta y sacarla de la placa de
estanqueidad (Figura 4B).
A
B
C
D
5678 0807
Figura 4: Procedimiento para cambiar la junta
IN
OUT
3/4" Discharge
Hose or Plastic
Pipe
NOTICE:
Pump suction por
t must
be 25' (7.6 m) or less
above water level.
Max. water temp. is
120° F (48.9°C).
115 Volt grounded
outlet box.
Priming
Plug
Puddle Scoop
(Clean Frequently)
Operate pump on
115 volt curent only!
3/4" Suction Hose
5610 0407
Figura 3: Instalación típica.Verifique que haya
conectado la bomba a un tomacorriente con puesta a
tierra. ¡No sumerja la bomba ni el motor!
Tapón de
cebadura
¡Sólo opere la bomba con una corriente
de 115 voltios!
Caja de salida con conexión a tierra de
115 voltios.
Manguera o tubería
de plástico
de descarga de 3/4”
Manguera de aspiración de 3/4”
AVISO La toma de aspiración de la
bomba debe estar a 25 pies (7.6 m) de
largo o menos sobre el nivel del agua.
La temperatura máxima del agua es de
120°F (48.9°C)
“Puddle Scoop”
(Limpiar con frecuencia)

Electricidad 14
7. Coloque una arandela de cartón sobre la cara de la junta para
protegerla y use un tubo para empujar la mitad fija de la junta
dentro de la placa de estanqueidad hasta que quede asentada
(Figura 4C). Asegúrese de no rayar ni estropear la cara pulida
de la junta. Además, mantenga las manos alejadas de la cara
de la junta para impedir que se ensucie o se engrase.
8. Use la arandela de cartón y el tubo para empujar la mitad
giratoria de la junta en el nuevo impulsor, con la cara pulida
hacia afuera (Figura 4D). Asegúrese de no rayar ni estropear
la cara pulida de la junta. Además, mantenga las manos
alejadas de la cara de la junta para impedir que se ensucie o
se engrase.
9. Deslice CUIDADOSAMENTE la placa de estanqueidad
nuevamente sobre el eje del motor, asegurándose de no
cascar ni rayar la cara de la junta en el proceso.
10. Enrosque el nuevo impulsor en el eje del motor, asegurándose
de no cascar ni rayar la cara de la junta en el proceso.
11. Vuelva a instalar el eje del motor en el motor.
12. Instale el nuevo aro tórico de corte recto en la placa
deestanqueidad.
13. Traiga la unidad del impulsor/motor hacia la unidad de la
bomba e introduzca el impulsor y la placa de estanqueidad
en la unidad de la bomba.
14. Instale los 4 tornillos en la unidad (asegúrese de
volver a instalar la manija en los tornillos superiores) y
apriételosfirmemente.
15. Vuelva a colocar las escobillas del motor (consulte el
Procedimiento para cambiar las escobillas).
Reemplazo del cordón
Riesgo de choque eléctrico. Puede provocar choque,
quemadura o muerte.Desenchufe la bomba antes de trabajar o
de repararla. No trate de modificar el cordón o el enchufe: estas
instrucciones son SOLO para cambiar el cordón.
1. Desenchufe la bomba.
2. Destornille los dos tornillos que sujetan la placa del cordón a
la parte posterior del motor. Jale suavemente del cordón para
sacarlo de la cavidad del motor.
3. Corte los cables presentes del lado del motor de los pliegues,
tan cerca de los conectores como sea posible (es decir, deje
todo el cable que pueda en el motor)
4. Pele todos los cables hasta unos 5/8” del extremo de
losmismos.
AVISO Haga las conexiones con conectores de cables
diseñados para conectar cables 2 #16 AWG (consulte el
paquete de las tuercas de cables).
5. Conecte el cable verde (a tierra) desde el motor. Conecte el
cable negro (caliente) desde el cordón a cualquiera de los
cables negros del motor. Conecte el cable blanco (neutro) del
cordón al cable negro restante del motor.
6. Después de haber hecho las conexiones, verifíquelas
cuidadosamente para asegurarse de que no hayan hilos
de cobre desnudos. Si ve un hilo desnudo, desconecte el
conector del cable y vuelva a hacer la conexión.
7. Cuando esté seguro de que no haya hilos expuestos,
cuidadosamente introduzca los cables y los conectores del
cable nuevamente en la cavidad del motor.
8. Sostenga la placa del cordón contra el motor y vuelva
a instalar los tornillos. Apriételos firmemente, ¡pero
nodemasiado!
9. Cuando haya terminado de ensamblarla, DEJE LA BOMBA
EN POSICIÓN (es decir, no la toque) y enchúfela (muy
brevemente, para evitar dañar la junta del eje) para
verificar que todo esté debidamente conectado y no
hayacortocircuitos.
10. La bomba está lista para funcionar.
Reemplazo de las escobillas del motor
Reemplace las escobillas cuando se hayan desgastado hasta medir
9,5 mm (3/8”) de largo.
1. Desenchufe la bomba de la toma de corriente.
2. Consulte el Procedimiento para cambiar las escobillas.
Desatornille las tapas de las escobillas y saque las escobillas.
AVISO Saque las escobillas de los portaescobillas tirando
recto de las mismas y teniendo cuidado de no estirar los
muelles. Si se vuelven a usar las mismas escobillas, marque
la escobilla y su tapa correspondiente para poder volver a
colocarlas en la posición original.
3. Instale nuevas escobillas y tapas de escobillas.
AVISO Al volver a instalar las mismas escobillas que se
desmontaron, colóquelas en el mismo lado del motor en que
estaban originalmente. Haga corresponder la curva de los
extremos de las escobillas con la curva del conmutador.

Procedimiento para cambiar las escobillas 15
5602 0407
Paso 1
IN
IN
OUT
OUT
5604 0407
IN
IN
OUT
OUT
A
B
IN
OUT IN
OUT
IN
OUT
IN
OUT
Paso 2
IN
IN
OUT
OUT
5604 0407
IN
IN
OUT
OUT
IN
OUT IN
OUT
IN
OUT
IN
OUT
A
B
Paso 6
5605 0407
"
IN
OUT
Paso 3
5606 0407
IN
OUT
Paso 4
5607 0407
Paso 5

Localización de fallas 16
Riesgo de choque eléctrico, cuchilla peligrosa y posibles arranques inesperados. Puede provocar choque eléctrico o apretar
las manos o las herramientas. Si la corriente a la bomba está conectada cuando se repone el protector térmico de sobrecarga, la bomba
podrá arrancar inesperadamente. Desconecte la corriente antes de prestar servicio a la bomba.
Problema Causa(s) probable(s) Acción correctiva
Falla de la bomba. La bomba no ha sido cebada debidamente. Asegurarse de que el cuerpo de la bomba y la tubería de
aspiración estén llenas de agua. Ver las instrucciones del cebado.
Reducción de la capacidad o de
la presión.
Bolsillos de aire o pérdidas en la tubería de aspiración. Revisar la tubería de aspiración.
Impulsor obstruido. Sacar y limpiar.
La bomba se desceba.
Pérdida de aire en la tubería de aspiración. Revisar la tubería de aspiración.
Altura de aspiración excesiva y funcionamiento
demasiado cerca del punto de parada. Mover la bomba más cerca del nivel del agua.
El nivel del agua desciende durante el bombeo, dejando
al descubierto la tubería de aspiración.
Verificar la alimentación de agua. Alargar el tubo de aspiración de
modo que su extremo quede sumergido en el agua.
Averías Mecánicas y Ruido.
Eje y/o cojinetes dañados. Llevar el motor a un taller de reparación autorizado.
Tubería de aspiración y/o de descarga mal apoyada o mal
anclada.
Asegurarse de que toda la tubería esté debidamente apoyada para
aliviar los esfuerzos en el conjunto de la bomba.

Piezas de repuesto 17
Ref. Descripción Cant. No. de piezas
1Unidad de la bomba 1 *
2Adaptador para manguera de jardín de 3/4” NPT x 3/4” 2 †
3Tapón de llenado 1 **
4Juego de revisión (Incluye 4A, 4B, 4C) 1FPPKG 225-P2
4A Impulsor 1 ***
4B Junta del eje 1 ***
4C Aro tórico de corte recto 1 ***
5Placa de estanqueidad 1 ***
6Mango con accesorios de ferretería 1 C54-30
7Cordón eléctrico 1 PS17-1507
8Juego de escobillas (Incluye 1 par de escobillas con resortes y casquetes de retención) 1FPPKG 226-P2
9 Motor 1 *
* Si la Unidad de la bomba o el motor fallan, reemplace toda la bomba.
** AVISOLasroscasdeltapóndellenadonoconcuerdanconlasroscasdeadmisiónodedescarga;eltapóndellenadono
se puede intercambiar con el adaptador para manguera de jardín (Ref. 2).
*** No disponible por separado.
† Adquirir localmente.
1
2
2
34
4A 4B
4C
5
7
6
9
8
5676 0807
IN
OUT
