Craftmade Inspo INS54 User manual

PRINTED IN CHINA
READ THESE INSTRUCTIONS AND
AND SAVE THEM FOR FUTURE USE
Installation Guide
For Model:
INS54 Table of Contents:
Safety Tips. pg. 2
Unpacking Your Fan. pg. 3
Parts Inventory. pg. 3
Installation Preparation. pg. 4
Hanging Bracket Installation. pg. 4
Fan Assembly. pgs. 5 - 6
Wiring. pgs. 6 - 7
Canopy Assembly. pg. 7
Blade Assembly. pg. 8
Final Assembly. pg. 8
Wall Control Operation. pg. 9
Testing Your Fan. pg. 9
Troubleshooting. pg. 10
Parts Replacement. pg. 10
Warranty. pg. 10
net weight of fan: 18.08 lb (8.2 kg)
Inspo
page 1
E192641

SAFETY TIPS.
page 2
WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before
you begin the fan installation or before servicing the fan or installing accessories.
1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE
THESE INSTRUCTIONS.
CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp edges.
2. Make sure all electrical connections comply with Local Codes or Ordinances, the National Electrical Code, and
ANSI/NFPA 70-1999. If you are unfamiliar with electrical wiring or if the house/building wires are different colors
than those referred to in the instructions, please use a qualified electrician.
3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate,and at least
seven (7) feet (2.13 meters) of clearance between the floor and the fan blade tips. The fan should be mounted so
that the tips of the blades are at least thirty (30) inches (76 centimeters) from walls or other upright structures.
4. The outlet box and ceiling support joist used must be securely mounted,and capable of supporting at least 35 pounds
(16 kilograms). The outlet box must be supported directly by the building structure. Use only CUL (Canada) or UL
(USA) listed outlet boxes marked "FOR FAN SUPPORT."
WARNING: To reduce the risk of fire, electrical shock, or personal injury, mount to the outlet box marked "Acceptable for Fan
Support of 15.9 kg (35 lb) or less," and use the mounting screws provided with the outlet box. Most outlet boxes commonly
used for the support of lighting fixtures are not acceptable for fan support and may need to be replaced. Consult a qualified
electrician if in doubt.
WARNING: To reduce the risk of fire, electrical shock, or personal injury, wire connectors provided with this fan are designed to
accept only one 12 gauge house wire and two lead wires from the fan.If your house wire is larger than 12 gauge or there is
more than one house wire to connect to the corresponding fan lead wires, consult an electrician for the proper size wire
connectors to use.
5. Electrical diagrams are for reference only.
6. After installation is complete, check that all connections are absolutely secure.
7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up into the
outlet box. The wires should be spread apart with the grounded conductor and the equipment-grounding
conductor on opposite sides of the outlet box.
WARNING: To reduce the risk of serious bodily injury, DO NOT use power tools to assemble any part of the fan, including the
blades.
WARNING: To reduce the risk of fire or electrical shock, do not use this fan with any solid state speed control device or control
fan speed with a full range dimmer switch. [Using a full range dimmer switch to control fan speed will cause a loud humming
noise from fan.]
8. Do not operate the reverse switch until the fan has come to a complete stop.
9. Do not insert anything between the fan blades while they are rotating.
WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after installation. Do not
insert objects into the path of the blades.
WARNING: To avoid personal injury or damage to the fan and other items, be cautious when working around or cleaning the
fan.
10. Do not use detergents when cleaning the fan or fan blades. A dry dust cloth or lightly dampened cloth will be suitable
for most cleaning.
WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER than those
provided with this fan will void the warranty.
WARNING: This fan MUST be installed with the safety cable provided with the fan. Failure to use the safety cable provided
may result in personal injury, damage to the fan or damage to other property.
NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible
conditions and situations that may occur. It must be understood that common sense and caution are necessary factors in the
installation and operation of this fan.

page 3

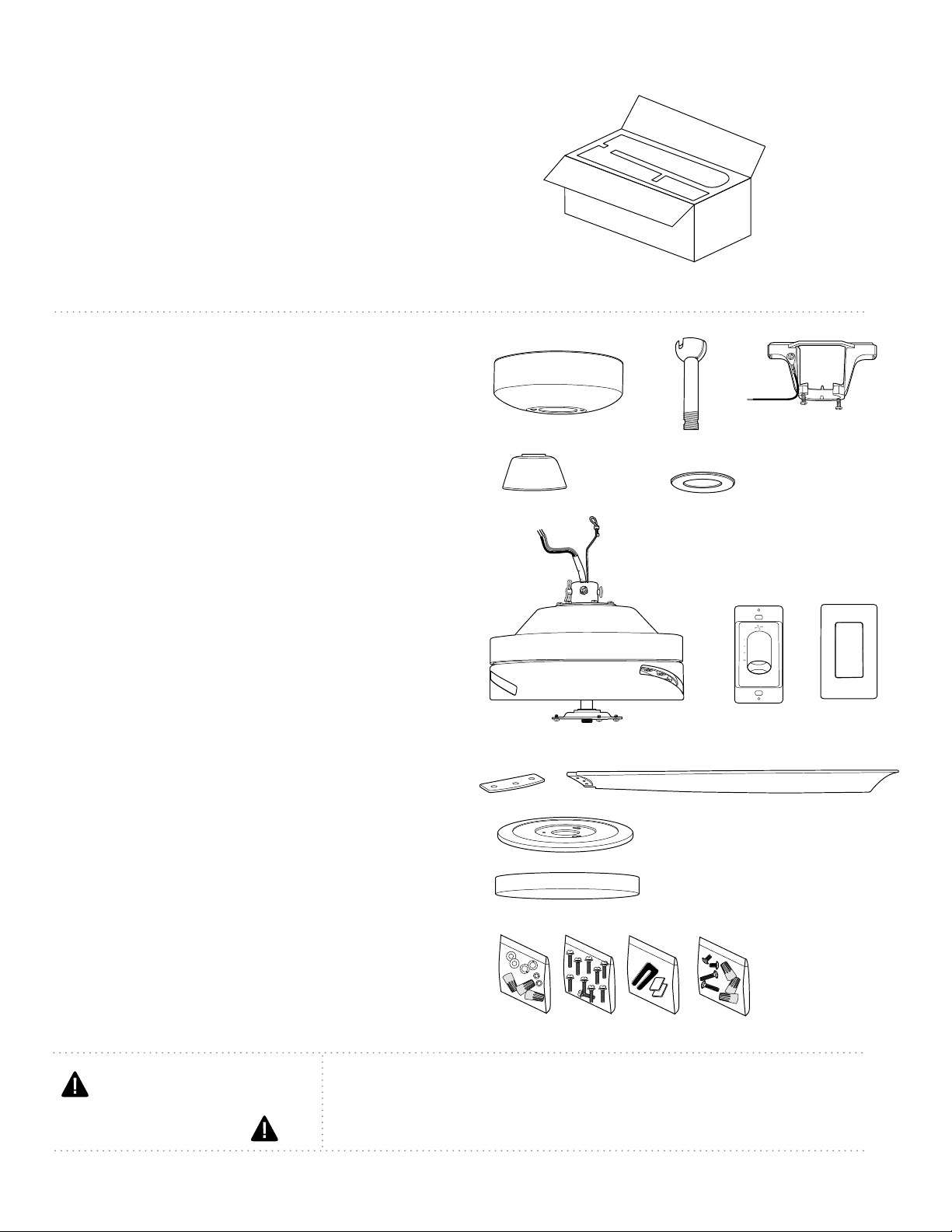

1. Unpacking Your Fan.
Carefully open the packaging.Remove items
from Styrofoam inserts. Remove motor housing
and place on carpet or Styrofoam to avoid
damage to finish. Do not discard fan carton or
Styrofoam inserts should this fan need to be
returned for repairs.
Check against parts inventory that all parts have
been included.
2. Parts Inventory.
a. canopy. 1 piece
b. downrod and hanging ball.1 piece
c. hanging bracket. 1 piece
d. yoke cover. 1 piece
e. canopy cover (in hardware pack).1 piece
f. motor housing. 1 piece
g. wall control. 1 piece
h. plate. 1 piece
i. blade plate (in hardware pack).3 pieces
j. blade. 3 pieces
k. fitter plate. 1 piece
l. metal cover. 1 piece
m. hardware packs
IMPORTANT REMINDER: You must
use the parts provided with this fan for
proper installation and safety.
w/wall control
ab
de
c
f
k
m
l
j
gh
i

3. Installation Preparation.
4. Hanging Bracket Installation.

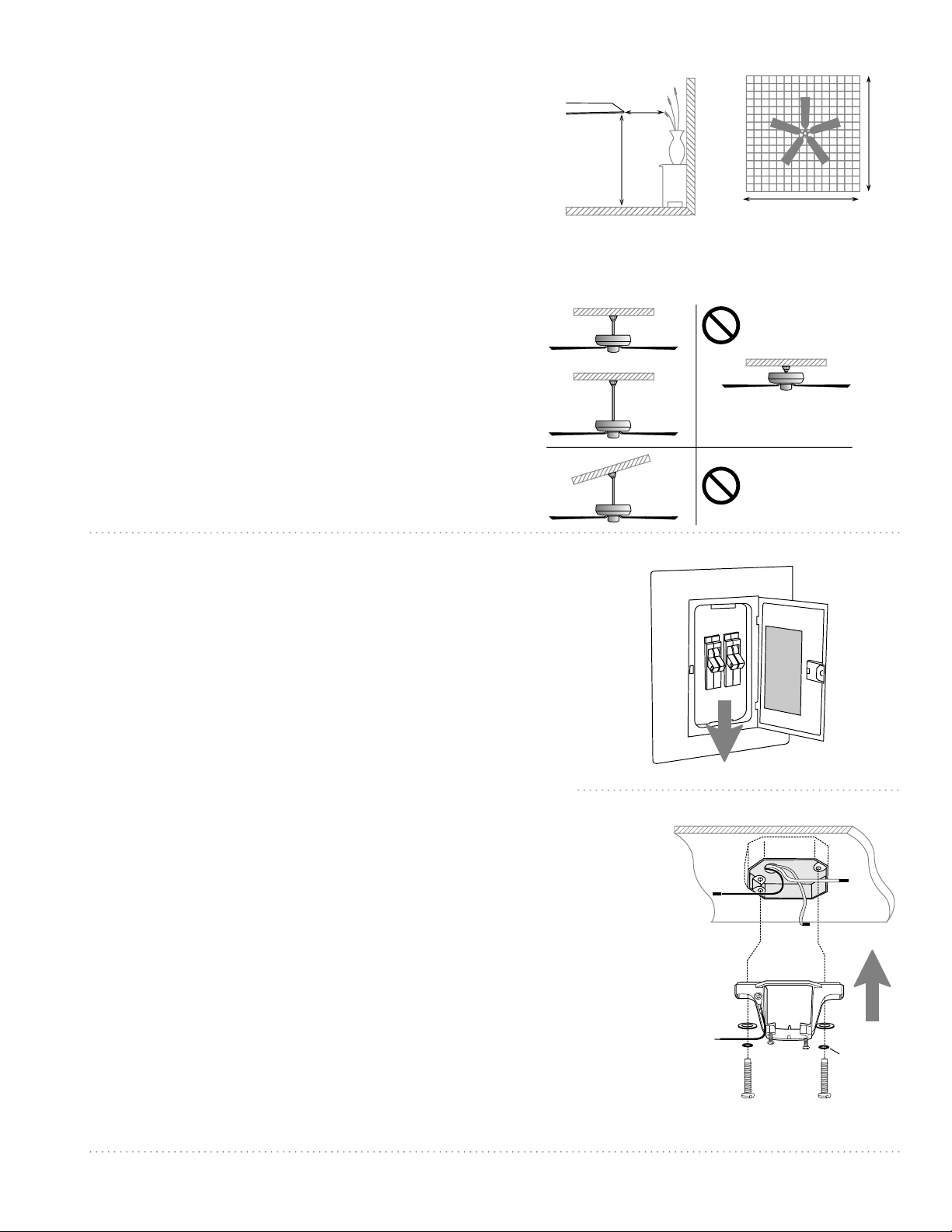

page 4
ON
OFF
ON
OFF
Turn off circuit breakers to current fixture from
breaker panel and be sure operating light switch is
turned to the OFF position.
WARNING: Failure to disconnect power supply prior to
installation may result in serious injury.
Remove existing fixture.
WARNING: When using an existing outlet box, be sure
the outlet box is securely attached to the building
structure and can support the full weight of the fan.
Ensure outlet box is clearly marked "Suitable for Fan
Support." If not, it must be replaced with an approved
outlet box. Failure to do so can result in serious injury.
CAUTION: Be sure outlet box is properly grounded and
that a ground (GREEN or bare) wire is present.
Install hanging bracket to outlet box using original
screws, spring washers and flat washers provided
with new or original outlet box.* If installing on a
vaulted ceiling, face opening of hanging bracket
towards high point of ceiling. Arrange electrical
wiring around the back of the hanging bracket.
*Note: It is very important that you use the proper
hardware when installing the hanging bracket as this
will support the fan.
Vaulted ceiling
angle is not to
exceed 25 degrees.
downrod
installation flushmount
installation
7 feet
(2.13 m) (76 cm)
30
inches
blade edge
To prevent personal injury and damage,ensure
that the hanging location allows the blades a
clearance of 7 feet (2.13m) from the floor and
30in. (76cm) from any wall or obstruction.
This fan is suitable for room sizes up to 400 square
feet (37.2 square meters).
Installation requires these tools:
Phillips screwdriver, flathead screwdriver,
adjustable pliers or wrench, stepladder, wire
cutters,and rated electrical tape.
This fan can be mounted with a downrod
on a regular (no-slope) or vaulted ceiling. The
hanging length can be extended by purchasing
a longer downrod (0.5in./1.27cm diameter).
Other installation, such as flushmount, is not
available for this fan.
12ft. - 20ft.
12ft. - 20ft.
(3.66m - 6.1m)
(3.66m - 6.1m)
hanging bracket
spring washers
outlet box screws
flat washers

page 5

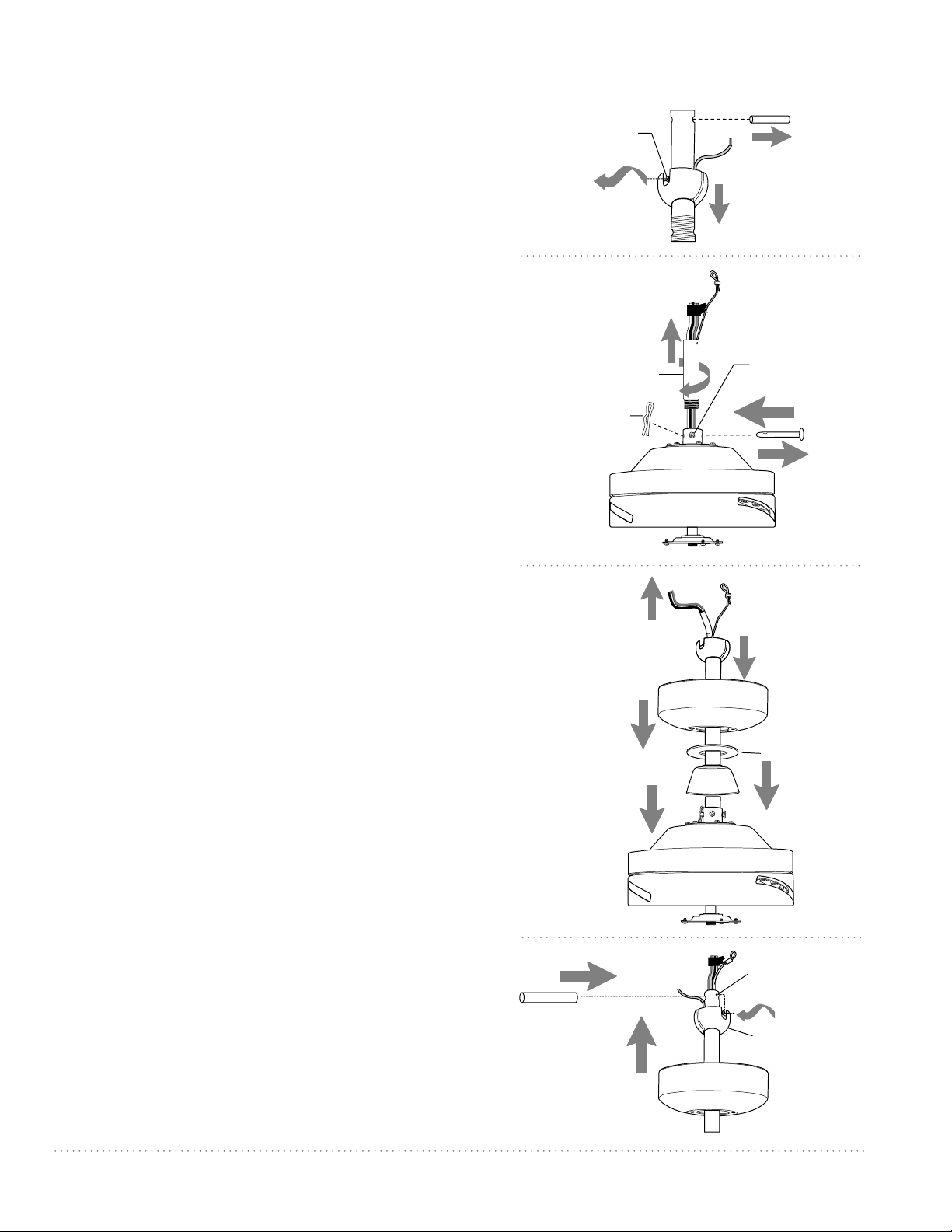

5. Fan Assembly.
NOTE: The important safety precautions and
instructions appearing in the manual are not meant to
cover all possible conditions and situations that may
occur. It must be understood that common sense and
caution are necessary factors in the installation and
operation of this fan.
downrod
electrical wiring
canopy
yoke cover
motor
housing
Remove hanging ball from downrod provided by
loosening set screw on hanging ball. Lower hanging
ball and remove stop pin and then slide hanging ball
off of the downrod. [Refer to diagram 1.]
Loosen yoke set screws and nut at top of motor
housing. Remove pin and clip from motor housing
yoke. [Refer to diagram 2.]
Tip: To prepare for threading electrical wires
through downrod, apply a small piece of electrical
tape to the ends of the electrical wires--this will keep
the wires together when threading them through
the downrod. [Refer to diagram 2.]
Determine the length of downrod you wish to use.
Thread safety cable and electrical wires through
threaded end of downrod and pull extra wire slack
from the upper end of the downrod. [Refer to
diagram 2.]
Thread downrod into the motor housing yoke until
holes for pin and clip in downrod align with holes in
yoke--make sure wires do not get twisted. Re-insert pin
and clip that were previously removed. Tighten yoke
set screws and nut securely. [Refer to diagram 2.]
Locate canopy cover in hardware pack. Slide yoke
cover, canopy cover and canopy over downrod.
[Refer to diagram 3.] (Note: Canopy cover must be
turned with shiny side toward motor housing. )
Thread safety cable and wires through hanging ball;
then, slide hanging ball over downrod--the top of
the downrod should be noted as having a set screw
hole; use this hole when setting the set screw. Insert
stop pin into top of downrod and raise hanging ball.
Be sure stop pin aligns with slots on the inside of the
hanging ball.Tighten set screw securely. [Refer to
diagram 4.]
WARNING: Failure to tighten set screw (on hanging
ball) completely could result in the fan becoming
loose and possibly falling.
["Fan Assembly" continued on next page.]
diagram 1
downrod
electrical wiring
yoke set screw
and nut
pin
clip
motor
housing
safety cable
diagram 2
set screw
hanging ball
stop pin
canopy cover
diagram 3
set screw hole
stop pin
canopy
hanging ball
diagram 4

page 6
5. Fan Assembly. (cont.)
hanging ball slot
safety cable
hanging bracket tab
wood ceiling
joist
wood screw
and washer
safety cable loop
motor housing

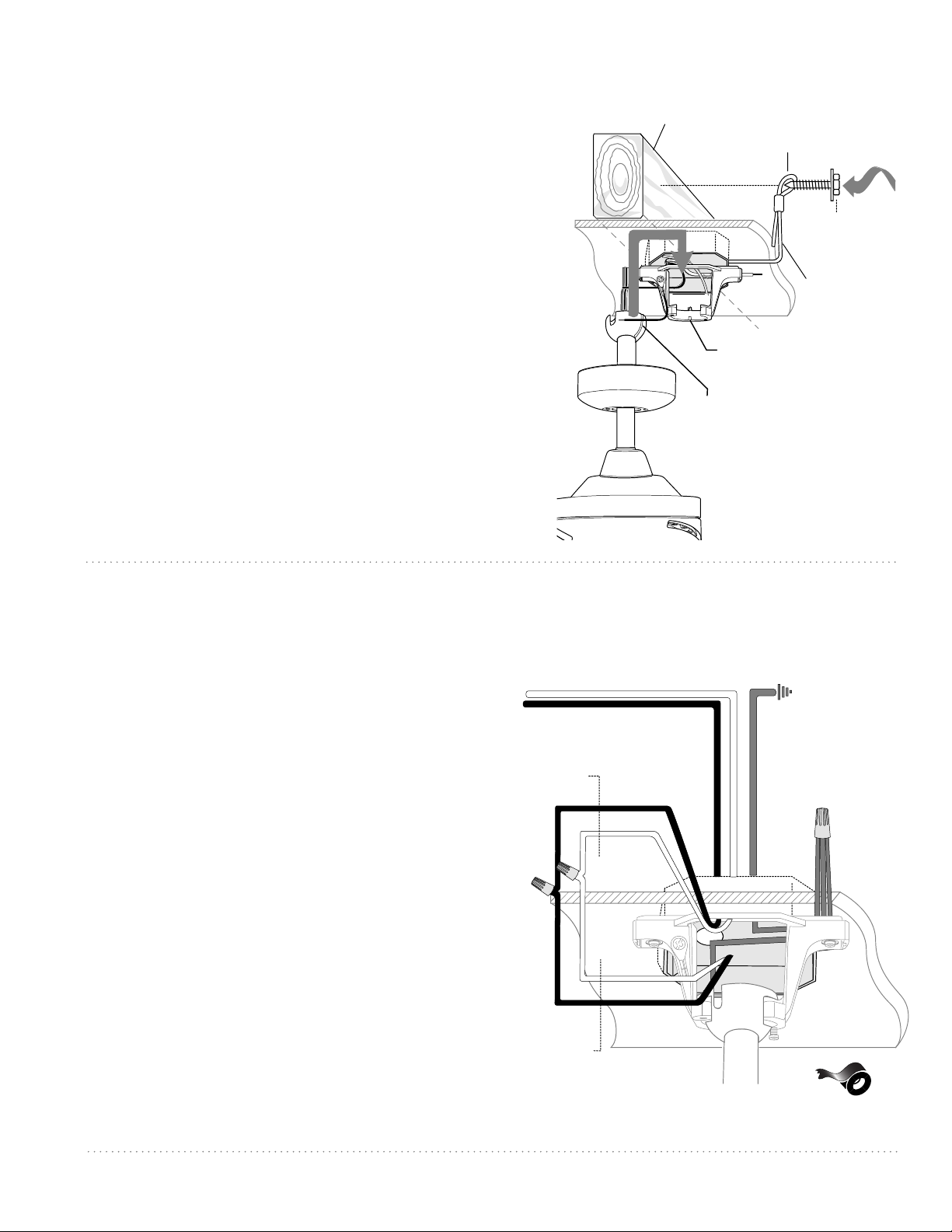

With the hanging bracket secured to the outlet box and able
to support the fan, you are now ready to hang your fan. Grab
the fan firmly with two hands.Slide downrod through
opening in hanging bracket and let hanging ball rest on the
hanging bracket.Turn the hanging ball slot until it lines up
with the hanging bracket tab.
WARNING: Failure to align slot in hanging ball with tab in
hanging bracket may result in serious injury or death.
Tip: Seek the help of another person to hold the stepladder
in place and to help lift the fan up to you once you are set on
the ladder.
Find a secure attachment point (wood ceiling joist highly
recommended) and secure safety cable.It will be
necessary to use a heavy duty wood screw, washer and
lock washer (not supplied) with the safety cable loop. If
necessary, adjust the loop at the end of the safety cable.
The loop at the end of the safety cable should just fit over
the threads on the wood screw. Test safety cable by pulling
on loose end of cable with pliers. If the safety cable slips, the
loop must be adjusted tighter. Extra cable slack can be left
in ceiling area.
6.Wiring.
WARNING:Turn off circuit breakers to current
fixture from breaker panel and be sure switch is
turned to the OFF position.
CAUTION: Be sure outlet box is properly grounded
and that a ground wire (GREEN or Bare) is present.
Make sure all electrical connections comply with Local
Codes or Ordinances and the National Electrical Code.
If you are unfamiliar with electrical wiring or if the
house/building wires are different colors than those
referred to in the diagram to the right, please use a
qualified electrician.
Note: Excess lead wire length from the fan can be cut
to the desired length and then stripped.
When downrod is secured in place on the hanging
bracket, electrical wiring can be made as follows:
Connect BLACK wire from fan to BLACK wire from
ceiling with wire connector provided.
Connect WHITE wire from fan to WHITE wire from
ceiling with wire connector provided.
Connect all GROUND (GREEN) wires together
from fan to BARE/GREEN wire from ceiling with
wire connector provided.
* Wrap each wire connector separately with
electrical tape as an extra safety measure.
["Wiring" continued on next page.]
(wiring for fan)
wire
connector
black
white
black supply wire
ground
(green
or bare)
white supply wire ground
(green or bare)
*
black
white
from fan
from
ceiling

page 7
(wiring for wall control)
black
(TO POWER SUPPLY)
black
(AC IN from
breaker box)
green/
green/
bare
bare
ground
ground
green/
bare
ground
outlet box wall control
plate
6.Wiring. (cont.)
Modifications not approved by the party responsible for compliance
could void the user's authority to operate the equipment.
*NOTE:This equipment has been tested and found to comply with the limits for a Class B
digital device,pursuant to Part 15 of the FCC Rules.These limits are designed to provide
reasonable protection against harmful interference in a residential installation.This
equipment generates,uses and can radiate radio frequency energy and,if not installed and
used in accordance with the instructions,may cause harmful interference to radio
communications.However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or television
reception,which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.
green with yellow
stripe (GROUND)
7. Canopy Assembly.
Locate 2 screws on underside of hanging
bracket and remove screw closest to the open
end of the hanging bracket. Partially loosen
the other screw. Lift canopy to hanging
bracket. Place rounded part of slotted hole in
canopy over loosened screw in hanging
bracket and push up.Twist canopy to lock.
Re-insert screw that was removed and then
tighten both screws securely.
Slide canopy cover up to canopy, aligning
rounded part of slotted holes in canopy cover
with screwheads in bottom of canopy.Turn
canopy cover to the right (clockwise) until it
stops.
screw
hanging
bracket
canopy

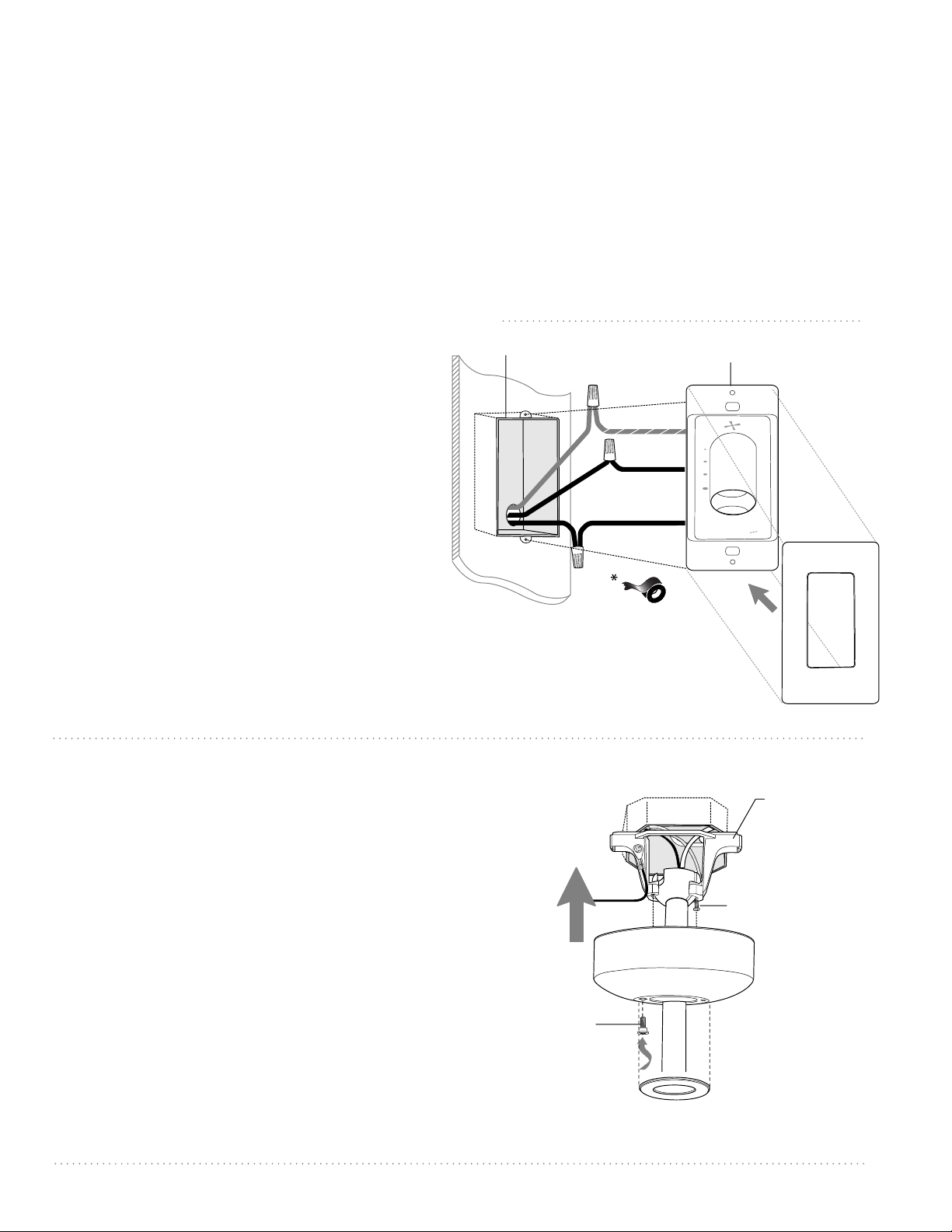

IN ORDER TO WIRE WALL CONTROL,
remove existing wall switch.Wire the wall
control with wire connectors provided as
shown in diagram at right.
WARNING:CONNECT WIRES IN THE
FOLLOWING ORDER ONLY!
Connect GREEN wire with YELLOW STRIPE
(ground) from wall control to ground from
house or directly to one of the screws from
the outlet box.
Connect BLACK wire from wall control to
BLACK (hot) lead wire from house.
Connect BLACK wire from wall control to
BLACK load wire to fan.
* Wrap each wire connector separately with
electrical tape as an extra safety measure.
Gently push wires and taped wire
connectors into outlet box.
Attach wall control to outlet box and secure
with screws from original wall switch.Attach
front plate to wall control using 2 screws
provided in the wall control.
canopy cover
screw
BLACK
BLACK
(TO MOTOR)

page 8

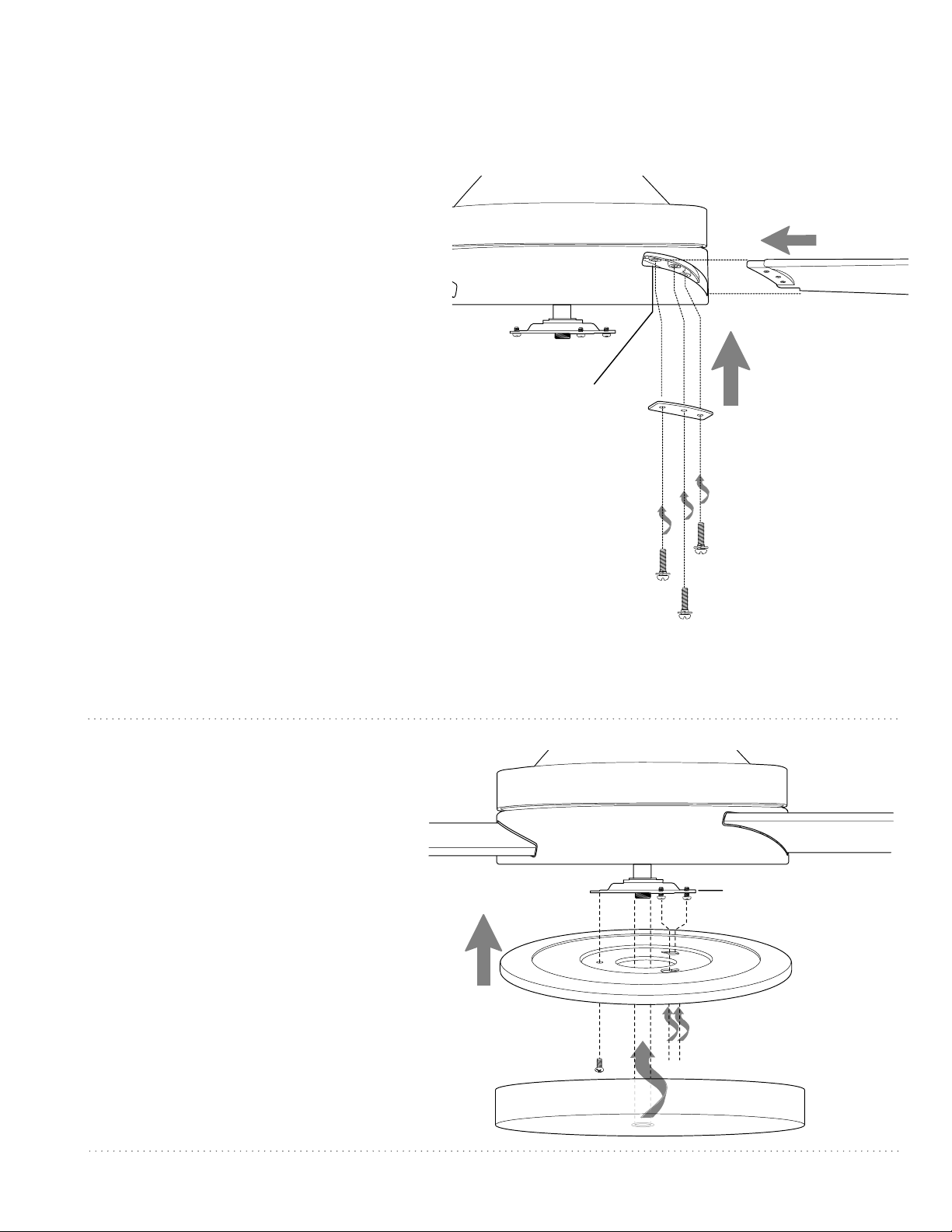

8. Blade Assembly.
WARNING: To reduce the risk of serious
bodily injury, DO NOT use power tools to
assemble the blades.If screws are
overtightened, blades may crack and
break.
Locate 3 blade plates and 9 blade
attachment screws/washers in hardware
packs.Slide blade through one of the
narrow, rectangular openings on motor
housing, aligning holes in blade with
holes in blade arm (located on the
underside of the motor housing)--refer
to drawing at right.Hold 1 blade plate up
to a blade, placing the flat side of the
blade plate against the blade, and align
holes as shown.[IMPORTANT: Be sure to
install blade with ridged side facing UP
and smooth side facing the FLOOR.]
Insert 3 blade attachment screws/washers
with fingers first and then tighten screws
securely with a Phillips screwdriver.
Repeat procedure for remaining blades.
NOTE:Tighten blade attachment screws
twice a year.
blade
blade attachment
screws/washers
blade
arm
9. Final Assembly.
Remove 1 screw from motor plate on
underside of motor housing and
partially loosen the other 2 screws.
Align slotted holes in fitter plate with
loosened screws in motor plate. Twist
fitter plate to lock. Re-insert screw
that was previously removed and
securely tighten all 3 screws with a
Phillips screwdriver.
Align hole inside metal cover with
threaded rod located in center of
motor plate. Tighten metal cover
completely to secure.
motor
housing
motor
housing
motor plate
fitter plate
metal
cover
blade plate

page 9

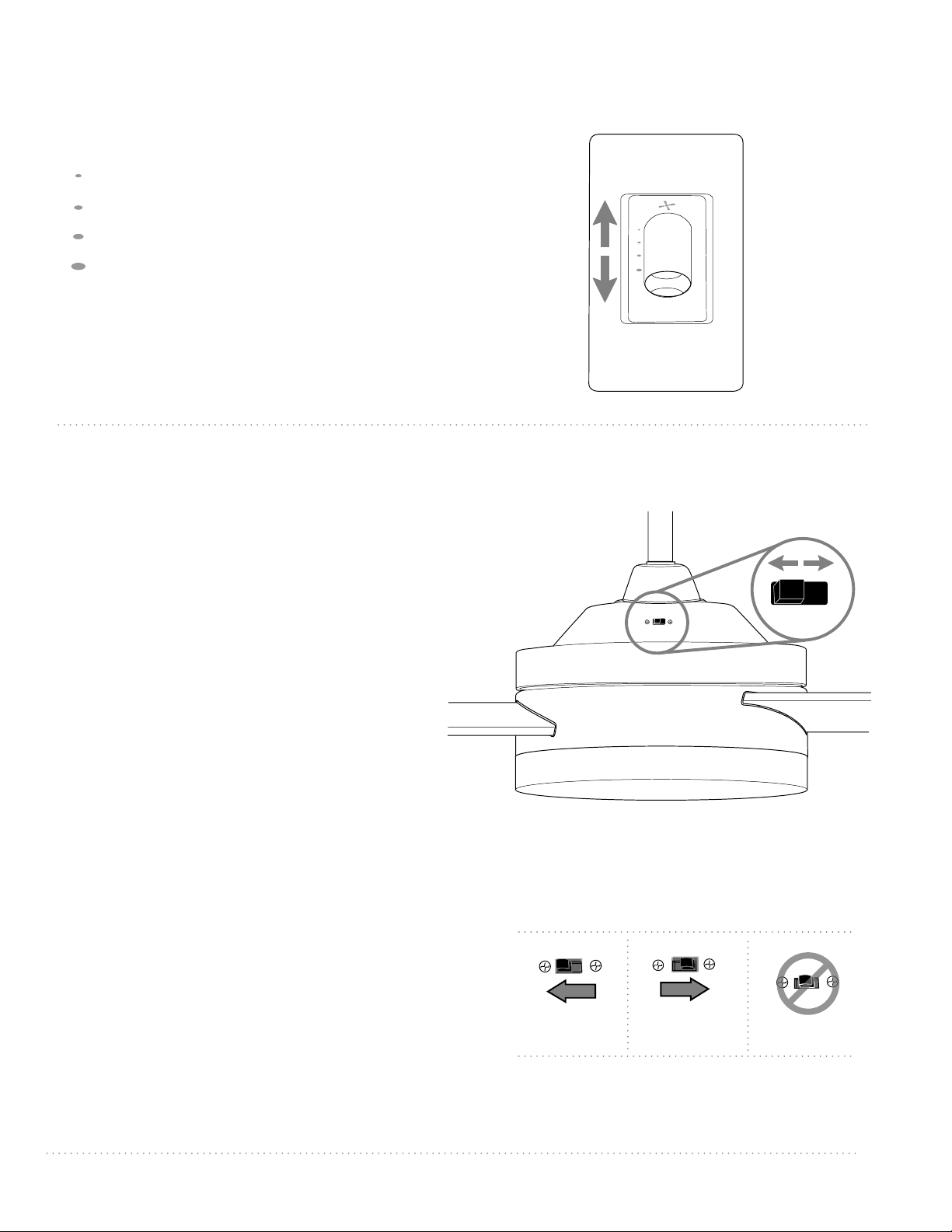

It is recommended that you test fan before
finalizing installation. Restore power from
circuit box.Test fan speeds with wall control.
Start at the OFF position (no blade
movement) and try each of the 4 different fan
speeds.
If fan does not function properly, please refer
to "Troubleshooting" section to solve any
issues before contacting Customer Service.
Turn fan completely off before moving the
reverse switch. Set reverse switch to
recirculate air depending on the season:
- LEFT position in summer (diagram 1)
- RIGHT position in winter (diagram 2)
A ceiling fan will allow you to raise your
thermostat setting in summer and lower your
thermostat setting in winter without feeling a
difference in your comfort.
Important: Reverse switch must be set either
completely to the LEFT or completely to the
RIGHT for fan to function. If the reverse switch
is set in the middle position (diagram 3), fan
will not operate.
11.Testing Your Fan.
motor
housing
reverse switch
10.Wall Control Operation.
diagram 1 diagram 2 diagram 3
- turns fan to LOW speed
- turns fan to MEDIUM speed
- turns fan to MEDIUM-HIGH speed
- turns fan to HIGH speed
- turns fan OFF

page 10
Troubleshooting. Warranty.
Parts Replacement.
WARNING: Failure to disconnect power supply
prior to troubleshooting any wiring issues may
result in serious injury.
Problem: Fan fails to operate.
Solutions:
1. Check wall switch to fan/wall control.
2. Check to be sure wall control is wired
properly.
3. Check to be sure fan is wired properly.
4.Verify that slider switch for fan is set on
High ( ), Medium-High ( ), Medium ( ) or
Low ( ) speed.
5.Verify that reverse switch is set completely
in either direction.
Problem: Fan wobbles.
Solutions:
1. Use the balancing kit in one of the
hardware packs. If no blade balancing kit is
provided, please call Customer Support, at
1-800-486-4892, to request one.
2. Check to be sure set screw(s) on motor
housing yoke is (are) tightened securely.
3. Check to be sure set screw on hanging ball
is tightened securely.
For parts and information, please refer to
"Parts Inventory" on page 3.
Craftmade Customer Support:
1-800-486-4892
www.craftmade.com
KHLI1910
CRAFTMADE™ LIFETIME LIMITED WARRANTY:
CRAFTMADE warrants this fan to the original household
purchaser for indoor use under the following provisions:
1-YEAR WARRANTY: CRAFTMADE will replace or repair any
fan which has faulty performance due to a defect in
material or workmanship.Contact Craftmade Customer
Service at 1-800-486-4892 to arrange for return of fan.
Return fan, shipping prepaid,to Craftmade. We will repair
or ship you a replacement fan,and we will pay the return
shipping cost.
5-YEAR WARRANTY: CRAFTMADE will repair or replace, at
no charge to the original purchaser, any fan motor that fails
to operate satisfactorily when failure results from normal
use.
RETURN FAN MOTOR ONLY, shipping prepaid, to Craftmade
Industries.We will repair or ship purchaser a replacement
motor and Craftmade will pay the return shipping cost.
6-YEAR to LIFETIME LIMITED WARRANTY:CRAFTMADE will
repair the fan, at no charge for labor only to the original
purchaser, if the fan motor fails to operate satisfactorily
when failure results from normal use. Parts used in the
repair will be billed to the purchaser at prevailing prices at
time of repair.
The purchaser shall be responsible for all costs incurred
in the removal, reinstallation and shipping of the product
for repairs.
This warranty does not apply when damage from
mechanical, physical, electrical or water abuse results in
causing the malfunction. Deterioration of finishes or other
parts due to time or exposure to salt air is specifically
exempted under this warranty.
Neither Craftmade nor the manufacturer will assume any
liability resulting from improper installation or use of this
product. In no case shall the company be liable for any
consequential damages for breach of this, or any other
warranty expressed or implied whatsoever.This limitation
as to consequential damages shall not apply in states
where prohibited.

PRINTED IN CHINA
Pour le modèle :
INS54
poids net du ventilateu:8,2 kg (18,08 lb)
Inspo
page 1
E192641
LISEZ CES INSTRUCTIONS ET
CONSERVEZ-LES POUR USAGE FUTUR
Guide d'installation
Table des Matières :
Conseils de sécurité. p. 2
Déballage de votre ventilateur. p. 3
Inventaire des pièces. p. 3
Préparation de l'installation. p.4
Installation du support de suspension. p. 4
Groupe ventilateur. p. 5 - 6
Câblage. p. 6 - 7
Montage de la garniture. p. 7
Assemblage des pales. p. 8
Assemblage définitif. p. 8
Utilisation de la commande murale. p. 9
Tester votre ventilateur. p. 9
Dépannage. p. 10
Pièces de rechange. p. 10
Garantie. p. 10

CONSEILS DE SÉCURITÉ.
page 2
AVERTISSEMENT : Afin de réduire le danger d'électrocution, coupez l'alimentation électrique du ventilateur au niveau du
disjoncteur, de l'armoire ou du panneau électrique principal avant de commencer l'installation du ventilateur ou avant
d'entreprendre des travaux de réparation ou avant d'installer des accessoires.
1. LISEZ ATTENTIVEMENT TOUTES LES INSTRUCTIONS ET LES INFORMATIONS DE SÉCURITÉ AVANT D'INSTALLER VOTRE
VENTILATEUR ET CONSERVEZ CES INSTRUCTIONS.
ATTENTION : Pour éviter toute blessure corporelle, il peut s'avérer nécessaire de porter des gants lors de la manutention de pièces
de ventilateur qui présentent des bords coupants.
2. Assurez-vous que tous les branchements électriques sont conformes aux Codes et Ordonnances locales,au Code Électrique
national, et à l'ANSI/NFPA 70-1999. Si vous n'êtes pas familier avec le câblage électrique ou si les câbles de la
maison/bâtiment sont de couleurs différentes de celles auxquelles il est fait référence dans ces instructions, alors veuillez
faire appel à un électricien qualifié.
3. Assurez-vous que l'endroit que vous avez choisi pour votre ventilateur présente un espace suffisant pour permettre aux
pales de tourner librement et une distance d'au moins 2,13 mètres (7 pieds) entre le sol et les extrémités des pales du
ventilateur. Le ventilateur doit être monté de telle sorte qu'il y ait un espace d'au moins 76 centimètres (30 pouces) entre
les extrémités des pales et les murs ou autres structures verticales.
4. La boîte de sortie et la poutre de support du plafond doivent être solidement arrimées et capables de soutenir une charge
d'au moins 16 kilogrammes (35 livres). La boîte de sortie doit être montée directement sur une structure porteuse du
bâtiment. Veillez à n'utiliser que des boîtes de sortie approuvées CUL (Canada) ou UL (USA) portant l'inscription « ADAPTÉ
POUR SOUTENIR UN VENTILATEUR ».
AVERTISSEMENT : Afin de minimiser les risques d'incendie, d'électrocution ou de blessures corporelles, montez sur une boîte de
sortie portant la mention « Convient pour soutenir un ventilateur de 15,9 kg (35 Lb) maximum » [« Acceptable for Fan Support of
15.9 kg (35 lb) or less »], et utilisez les vis de fixation fournies avec la boîte de sortie. La plupart des boîtes de sortie communément
utilisées pour soutenir des luminaires ne sont pas adéquates pour soutenir un ventilateur et doivent éventuellement être
remplacées. Consultez un électricien qualifié en cas de doute.
AVERTISSEMENT : Pour réduire les risques d'incendie, d'électrocution ou de blessures corporelles,les connecteurs de fils fournis
avec ce ventilateur sont conçus pour n'accepter qu'un fil résidentiel de calibre 12 et deux fils en provenance du ventilateur. Si le fil
résidentiel est d'un calibre supérieur à 12 ou s'il y a plus d'un fil résidentiel à connecter aux fils correspondants du ventilateur,
consulter un électricien pour savoir quelle taille de connecteurs de fils utiliser.
5. Les schémas électriques ne sont fournis que pour référence.
6. Lorsque l'installation est terminée, vérifiez que toutes les connexions sont correctement et solidement effectuées.
7. Après avoir effectué des branchements électriques, les fils ainsi raccordés doivent être tournés vers le haut et insérés dans la
boîte de sortie avec précaution. Les fils doivent être séparés avec le fil de terre et le fil de raccordement à la terre de l'unité
positionnés sur les côtés opposés de la boîte de sortie.
AVERTISSEMENT : Afin de réduire le risque de blessures corporelles graves, NE PAS utiliser d'outils électriques pour assembler
n’importe quelle pièce du ventilateur, y compris les pales.
AVERTISSEMENT : Afin de réduire le danger d'électrocution ou d'incendie, ne pas utiliser ce ventilateur avec un variateur de vitesse
à circuit intégré ou régler la vitesse à l'aide d'un interrupteur à variateur intégral. [Le fait d’utiliser un interrupteur à variateur intégral
pour contrôler la vitesse du ventilateur occasionnera un vrombissement sourd en provenance du ventilateur.]
8. Ne pas actionner le commutateur d'inversion avant que le ventilateur ne soit parvenu à un arrêt complet.
9. Ne rien insérer entre les pales du ventilateur lorsqu'elles sont en mouvement.
AVERTISSEMENT : En vue de réduire le risque de blessures corporelles,évitez de plier les bras de pales pendant le montage ou après
installation. Ne pas introduire d'objets dans la trajectoire des pales.
AVERTISSEMENT : Pour éviter toute blessure corporelle ou dommage au ventilateur et autres éléments,faites preuve de prudence
lorsque vous travaillez autour du ventilateur ou lorsque vous le nettoyez.
10. Ne pas utiliser d'eau ou de détergents pour nettoyer le ventilateur ou les pales de ventilateur.Un chiffon sec ou légèrement
humide se prête bien à la plupart des tâches de nettoyage.
AVERTISSEMENT : Afin de réduire le risque de blessures corporelles, n'utiliser que les pièces livrées avec ce ventilateur. L'utilisation
de toutes pièces AUTRES que celles fournies avec ce ventilateur annulera la garantie.
AVERTISSEMENT : Ce ventilateur DOIT être installé à l’aide du câble de sécurité fourni avec le ventilateur. Le défaut d’utiliser le câble de
sécurité fourni peut entraîner des blessures corporelles graves, des dommages au ventilateur ou d’autres dommages matériels.
REMARQUE : Les précautions de sécurité et les instructions importantes figurant dans le manuel ne sauraient prévoir toutes les
conditions et situations possibles. Il est entendu que le bon sens et la prudence sont de rigueur pour l'installation et l'utilisation de
ce ventilateur.

page 3
2. Inventaire des pièces. ab
de
c
f
k
m
l
j
gh
i
avec la
commande murale
a. garniture. 1 pièce
b. tige et rotule de suspension. 1 pièce
c. support de suspension. 1 pièce
d. couvre étrier. 1 pièce
e. couvercle de garniture
(dans le sac de quincaillerie). 1 pièce
f. carter moteur. 1 pièce
g. commande murale. 1 pièce
h. plaque. 1 pièce
i. plaque de pale (dans le sac de quincaillerie).
3 pièces
j. pale. 3 pièces
k. plaque de l'adaptateur. 1 pièce
l. couvercle metallique. 1 pièce
m. paquets de quincaillerie
RAPPEL IMPORTANT : Il est
indispensable d’utiliser les pièces
fournies avec ce ventilateur pour
une installation correcte et sûre.
1. Déballage du ventilateur.
Ouvrez l’emballage avec soin. Retirez les articles des
protections en mousse de polystyrène. Retirez le
boîtier du moteur et placez-le sur un tapis ou de la
mousse en polystyrène, pour éviter d’endommager
son ni. Ne jetez pas la boîte du ventilateur ni les
protections en mousse de polystyrène, au cas où le
ventilateur aurait besoin d’être retourné pour des
réparations.
Vériez que toutes les pièces gurant sur l’inventaire
sont présentes.

page 4
ON
OFF
ON
OFF
3. Préparation de l’installation.
L'angle de la voûte
du plafond ne doit
pas dépasser 25°.
bord de pale
2,13m
(7 pi.)
(30 po.)
76cm
3,66m - 6,1m
3,66m - 6,1m
(12 pi. - 20 pi.)
(12 pi. - 20 pi.)
Ce ventilateur peut être monté avec une tige de
suspension sur un plafond classique (non incliné) ou
voûté.Il est possible d'acheter une tige de suspension
plus longue (diamètre de 1,27cm - 0,5 po) pour
rallonger la distance par rapport au plafond. D'autres
configurations d'installation, comme le montage
encastré, ne sont pas possibles pour ce ventilateur.
Pour éviter toute blessure corporelle et tous
dommages ou dégâts, assurez-vous que
l'emplacement où le ventilateur sera suspendu
permette un dégagement de 2,13 m (7 pieds) entre
les pales et le sol et de 76 cm (30 po.) entre les pales
et tout mur ou obstacle quelconque.
Ce ventilateur se prête à l'installation dans des pièces
d'une surface pouvant aller jusqu'à 37,2 m2(400 pi.2).
Les outils suivants seront nécessaires pour
l'installation :
Tournevis cruciforme, tournevis plat, pince multiprise
ou clé à molette, une échelle ou marchepied, une
pince coupante, du ruban isolant homologué.
installation
encastrée
installation
avec tige de
suspension
4. Installation du support de suspension.
Coupez l'alimentation électrique du luminaire en place au
niveau des coupe-circuits du panneau électrique et
assurez-vous que l'interrupteur qui en contrôle le
fonctionnement est bien en position ARRÊT.
AVERTISSEMENT : Le fait de ne pas débrancher l'alimentation
électrique avant l'installation peut causer des blessures graves.
Déposez l'appareil existant.
AVERTISSEMENT : Dans le cas de l'utilisation d'une boîte de sortie
existante,veiller à s'assurer que la boîte de sortie est solidement
fixée à la structure de la construction et qu'elle peut supporter la
totalité du poids du ventilateur.S’assurer que la mention "Adapté
pour soutenir un ventilateur" ("FOR FAN SUPPORT") est clairement
indiquée sur la boîte de sortie.Si tel n'est pas le cas,elle doit être
remplacée par une boîte de sortie approuvée.Tout défaut à cette
règle peut résulter en des blessures graves.
ATTENTION : Assurez-vous que la boîte de sortie est correctement
reliée à la terre et qu'il existe bien un fil de terre (VERT ou dénudé).
Fixez le support de suspension sur la boîte de sortie à l'aide
des vis,rondelles fendues et rondelles plates originales
fournies avec une nouvelle boîte de sortie ou la boîte de
sortie originale.* En cas d'installation dans un endroit avec un
plafond voûté,il y a lieu de veiller à toujours diriger l'ouverture
du support de suspension vers le point haut du plafond.
Disposez le câblage derrière le support de suspension de
telle sorte qu'il soit à l'écart de l'ouverture du support.
*Remarque : Il est très important d'utiliser les pièces de montage
prévues à cet effet lorsque vous installez le support de suspension
du fait que celles-ci seront appelées à supporter la charge du
ventilateur.
support de
suspension
vis de la boîte
de sortie
rondelles plates
rondelles
fendues

couvre étrier
couvercle de
garniture
vis de fixation
de l'étrier
clavette
fils électriques
fils électriques
carter
moteur
garniture
garniture
tige de
suspension
tige de
suspension
câble de sécurité
câble de sécurité
page 5
goupille
trou vis de fixation
Retirez la rotule de suspension de la tige de suspension
fournie en desserrant la vis de fixation située sur la rotule
de suspension. Glissez la rotule de suspension vers le bas et
retirez la goupille d'arrêt puis retirez la rotule de suspension
de la tige de suspension. [Reportez-vous au Schéma 1.]
Desserrez les vis de fixation et l'écrou de l'étrier situés sur
la partie supérieure du carter moteur. Retirez l'ensemble
goupille clavette de l'étrier du carter moteur. [Reportez-vous
au Schéma 2.]
Conseil :En préparation du passage des câbles électriques
par l'intérieur de la tige de suspension, enroulez l'extrémité
des fils électriques avec un petit bout d'isolant électrique -
cela permettra de rassembler les fils pour le passage dans
la tige de suspension. [Reportez-vous au Schéma 2.]
Déterminez la longueur de tige de suspension que vous
souhaitez utiliser. Passez le câble de sécurité et les fils
électriques dans l'extrémité filetée de la tige de suspension
et tirez l'excédent de fil par l'extrémité supérieure de la tige
de suspension. [Reportez-vous au Schéma 2.]
Glissez la tige de suspension dans l'étrier du carter
moteur jusqu'à ce que les trous pratiqués dans la tige de
suspension réservés pour la clavette et la goupille soient
alignés sur les trous de l'étrier -- veillez à ce que les fils ne
soient pas torsadés. Réinsérez la goupille et la clavette
précédemment retirées.Serrez les vis de fixation et les
écrous de l'étrier fermement.[Reportez-vous au Schéma 2.]
Repérez le couvercle de garniture dans le sac de quincaillerie.
Faites glisser le couvre étrier, le couvercle de garniture et la
garniture par-dessus la tige de suspension. [Reportez-vous au
schéma 3.] (Remarque : Le couvercle de garniture doit être
tourné avec le côté brillant vers le boîtier du moteur.)
Passez le câble de sécurité et les fils par l'ouverture de la
rotule de suspension puis glissez la rotule de suspension
dans la tige de suspension -- il est à noter que l'extrémité
supérieure de la tige de suspension est celle qui est
pourvue du trou destiné à recevoir la vis de fixation ;
introduisez la vis de fixation dans ce trou. Insérez la goupille
d'arrêt dans l'extrémité supérieure de la tige de suspension
et glissez la rotule de suspension vers le haut.S’assurer que
la goupille d'arrêt soit alignée avec les fentes situées sur
l'intérieur de la rotule de suspension. Serrez fermement la
vis de fixation. [Reportez-vous au Schéma 4.]
AVERTISSEMENT : Le défaut de serrer correctement la
vis de fixation (située sur la rotule de suspension) peut
entraîner la désolidarisation, voire la chute du ventilateur.
["Groupe ventilateur" suite à la page suivante.]
5. Groupe ventilateur.
vis de
fixation
rotule de
suspension
rotule de
suspension
goupille
d’arrêt
goupille d’arrêt
schéma 1
schéma 2
schéma 3
schéma 4
REMARQUE :Les précautions de sécurité et les instructions
importantes figurant dans le manuel ne sauraient prévoir toutes
les conditions et situations possibles.Il est entendu que le bon
sens et la prudence sont de rigueur pour l'installation et
l'utilisation de ce ventilateur.
carter moteur

page 6
connecteur
noir
blanc
*
noir
blanc
5. Groupe ventilateur. (Suite)
Une fois le support de suspension solidement fixé sur la boîte de
sortie et prêt à maintenir le ventilateur, vous pouvez suspendre
votre ventilateur. Saisissez le ventilateur fermement avec deux
mains.Glissez la tige de suspension par l'ouverture du support de
suspension et laissez la rotule de suspension venir se loger sur le
support de suspension.Tournez la fente dans la rotule de
suspension jusqu'à ce qu'elle soit alignée avec l'ergot se trouvant
dans le support de suspension.
AVERTISSEMENT : Le fait de ne pas aligner la fente de la rotule de
suspension avec l'ergot du support de suspension peut causer des
blessures graves, voire mortelles.
Conseil :Demandez l'assistance d'une autre personne pour tenir
le marchepied et pour vous aider à lever le ventilateur une fois
que vous vous trouvez sur l'échelle.
Trouvez un point d'attache solide (une solive de plafond en bois
est hautement recommandée) et fixez le câble de sécurité. Il sera
nécessaire d'utiliser une vis à bois de gros gabarit, une rondelle et
une rondelle autobloquante (non fournies) pour la boucle du câble
de sécurité. Si nécessaire,réglez la boucle située à l'extrémité du
câble de sécurité. La boucle située à l'extrémité du câble de
sécurité doit tout juste affleurer les filets de la vis à bois. Testez le
câble de sécurité en tirant sur l'extrémité flottante du câble à l'aide
d'une pince.Si le câble de sécurité glisse,la boucle doit être resserrée.
Le mou du câble inutilisé peut être laissé en zone de plafond.
carter moteur
ergot dans le
support de suspension
fente dans la rotule
de suspension
vis à bois
et rondelle
câble de
sécurité
solive de plafond
en bois boucle de
câble sécurité
terre
(vert ou
dénudé)
terre
(vert ou dénudé)
du
plafond
du
ventilateur
fil d'alimentation blanc
fil d'alimentation noir
(câblage pour ventilateur)
6. Cablâge.
AVERTISSEMENT : Coupez l'alimentation électrique du
luminaire en place au niveau des coupe-circuits du panneau
électrique et assurez-vous que l'interrupteur est bien en
position OFF (ARRÊT).
ATTENTION : Assurez-vous que la boîte de sortie est
correctement reliée à la terre et qu'il existe bien un fil de terre
(VERT ou Dénudé).
Assurez-vous que tous les branchements électriques sont
conformes aux Codes et Ordonnances locales, et au Code
Électrique national. Si vous n'êtes pas familier avec le câblage
électrique ou si les câbles de la maison/bâtiment sont de
couleurs différentes de celles auxquelles il est fait référence
dans le schéma de droite, alors veuillez faire appel à un
électricien qualifié.
Remarque : Les fils d'alimentation trop longs peuvent être
coupés à la longueur souhaitée puis dénudés.
La tige de suspension une fois solidement montée sur le
support de suspension, les connexions électriques peuvent
être effectuées comme suit :
Raccordez le fil NOIR du ventilateur au fil NOIR du plafond
à l'aide du connecteur de fils fourni.
Raccordez le fil BLANC du ventilateur au fil BLANC du
plafond à l'aide du connecteur de fils fourni.
Connectez tous les fils de TERRE (VERT) du ventilateur
entre-eux et raccordez-les au fil DÉNUDÉ/VERT du
plafond à l'aide du connecteur de fils fourni.
* Par mesure de sécurité complémentaire, enveloppez
chaque connecteur de fils séparément de ruban isolant.
["Câblage" suite à la page suivante.]

7. Montage de la garniture.
Repérez 2 vis sur la face inférieure du support de
suspension et déposez la vis la plus proche de
l'extrémité ouverte du support de suspension.
Desserrez partiellement l'autre vis. Levez la
garniture pour l'amener jusqu'au support de
suspension. Glissez la partie arrondie de la fente
dans la garniture par-dessus la vis précédemment
desserrée située dans le support de suspension et
poussez vers le haut.Tournez la garniture pour la
verrouiller. Réinsérez la vis précédemment retirée,
puis serrez fermement les deux vis.
Glissez le couvercle de la garniture vers le haut
jusqu’à la garniture, en veillant à aligner la partie
arrondie des fentes du couvercle de la garniture
sur les têtes de vis situées dans la partie inférieure
de la garniture.Tournez le couvercle de la
garniture vers la droite (sens horaire) jusqu’en
butée.
couvercle de
garniture
page 7
6. Cablâge. (Suite)
vis
support de
suspension
garniture
POUR INSTALLER LA COMMANDE MURALE,
déposez l'interrupteur mural existant.Câblez
la commande murale à l'aide des connecteurs
fournis comme indiqué dans l'illustration sur la
droite.
AVERTISSEMENT : BRANCHEZ LES FILS DANS
L'ORDRE SUIVANT EXCLUSIVEMENT !
Raccordez le fil VERT avec la BANDE JAUNE
(mise à la terre) de la commande murale à la
terre de la maison ou directement à l'une des
vis de la boîte de sortie.
Raccordez le fil NOIR de la commande murale
au fil d'alimentation NOIR (sous tension) de la
maison.
Raccordez le fil NOIR de la commande murale
au fil au fil de charge NOIR allant au
ventilateur.
*Par mesure de sécurité complémentaire,
enveloppez chaque connecteur de fils
séparément de ruban isolant. Insérer avec
précaution les fils et les connecteurs de fils
avec le ruban isolant dans la boîte de sortie.
Remontez la commande murale sur la boîte
de sortie et fixez à l'aide des vis de
l'interrupteur initial.Fixez la plaque murale
(incluse) sur la commande murale à l'aide des
2 vis fournies avec la commande murale.
vis
Toutes les modifications qui n’ont pas fait l’objet d’une autorisation
expresse de la partie responsable de la conformité peuvent annuler la
faculté de l’usager d’utiliser l’appareil.
*REMARQUE : Après avoir subi les tests réglementaires,le présent équipement a satisfait aux
exigences requises pour les dispositifs numériques de Classe B,conformément aux Règles de
la FCC Section 15. Ces exigences sont destinées à offrir une protection raisonnable contres les
interférences néfastes dans le cadre des installations résidentielles. Le présent équipement
génère,utilise et peut émettre des fréquences radioélectriques et, s'il n'est pas installé et utilisé
conformément aux instructions,peut causer des interférences néfastes aux communications
radio.Toutefois,il n’existe aucune certitude que des interférences ne se produiront pas dans
une installation spécifique.S’il s’avère que le présent équipement produit effectivement des
interférences néfastes à la réception radio ou télévision, qui peuvent être déterminées en
mettant en marche puis en arrêtant l'équipement,il est recommandé à l'usager d'essayer de
corriger le problème d’interférence en suivant une ou plusieurs des démarches suivantes :
* réorienter ou déplacer l’antenne de réception.
* augmenter la distance qui sépare l’équipement du récepteur.
* brancher l'équipement sur une source électrique raccordée à un circuit différent de
celui sur lequel le récepteur est branché.
Consultez et cherchez l’assistance d’un revendeur ou d’un technicien radio/TV expérimenté.
commande
murale
plaque
boîte de sortie
noir
(VERS alimentation
ELECTRIQUE)
vert/
vert/
dénudé
dénudé
terre
terre
vert avec une rayure
jaune (TERRE)
NOIR
(câblage pour la
commande murale)
vert/
dénudé
terre
NOIR
NOIR
(VERS MOTEUR
(VERS MOTEUR
NOIR
(VERS MOTEUR)
noir
(CA ENTRÉE
disjoncteur)

page 8
8. Assemblage des pales.
AVERTISSEMENT : Afin de réduire le
risque de blessures corporelles graves,
NE PAS utiliser d'outils électriques pour
assembler les pales.Si les vis sont trop
serrées,les pales peuvent se fissurer et
casser.
Repérez 3 plaques de pales et 9 vis de
xation de pale/rondelles dans le sac de
quincaillerie. Faites glisser la pale par l’une
des ouvertures étroites et rectangulaires du
boîtier du moteur, en alignant les trous de
la pale avec les trous du support de pale
(situé au dessous du boîtier du moteur)--
reportez-vous au schéma à droite.
Positionnez 1 plaque support de pale sur
une pale, en plaçant le côté plat de la
plaque support de pale contre la pale, et
alignez les trous comme indiqué dans
l’illustration. [IMPORTANT : Assurez-vous
d'installer la pale avec le côté strié tourné
vers le HAUT et le côté lisse tourné vers le
SOL.] Insérez 3 vis de xation de
pale/rondelles avec les doigts d’abord, puis
serrez bien les vis à l’aide d’un tournevis
cruciforme. Répétez cette procédure pour
les pales restantes.
REMARQUE : Serrez les vis de support de
pale deux fois par an.
pale
vis/rondelles de
fixation des pales
bras de
pale
9. Assemblage définitif.
Retirez 1 vis de la plaque de
moteur située sur la face
inférieure du carter moteur
et desserrez partiellement les
2 autres vis. Alignez les trous
oblongs du centre de la plaque de
l’adaptateur sur les vis desserrées
de la plaque de moteur. Tournez
la plaque de l'adaptateur pour
la verrouiller. Réinsérez la vis
précédemment retirée et serrez
fermement les 3 vis avec un
tournevis cruciforme.
Alignez le trou dans le courvercle
métallique avec la tige filetée qui
se trouve au centre de la plaque
de moteur. Serrez fermement le
couvercle métallique.
carter moteur
carter
moteur
plaque de moteur
plaque
de l’adaptateur
couvercle
métallique
plaque de pale

page 9
Il est recommandé d’essayer le ventilateur avant
de terminer l’installation. Rétablissez le courant
au niveau du tableau à disjoncteurs. Vériez les
vitesses du ventilateur avec la commande
murale. Faites glisser le commutateur à glissière
en position ARRÊT (aucun mouvement de pale)
et testez les 4 vitesses du ventilateur.
Si le ventilateur ne fonctionne pas, veuillez vous
reporter à la section « Dépannage » pour
résoudre tout problème, avant de
communiquer avec le service à la clientèle.
Éteignez complètement le ventilateur avant de
déplacer l’interrupteur d’inversion. Réglez
l’interrupteur d’inversion pour modier la
circulation de l’air selon la saison :
- Position à GAUCHE pendant l’été
(schéma 1)
- Position à DROITE pendant l’hiver
(schéma 2)
Un ventilateur de plafond vous permettra de
régler votre thermostat sur une température
plus élevée en été et sur une température plus
basse en hiver, sans que cela ne fasse ressentir
au niveau du confort.
Important : Le bouton de réglage de
l’interrupteur d’inversion doit se trouver soit
complètement à GAUCHE soit complètement à
DROITE pour permettre au ventilateur de
fonctionner. Si le bouton de l’interrupteur
d’inversion se trouve entre les deux (schéma 3),
le ventilateur ne fonctionnera pas.
11.Tester votre ventilateur.
carter
moteur
interrupteur
d’inversion
10. Utilisation de la commande murale.
schéma 1
- règle le ventilateur à la vitesse FAIBLE
- règle le ventilateur à la vitesse MOYENNE
- règle le ventilateur à la vitesse ÉLEVÉE
- règle le ventilateur à la vitesse RAPIDE
- ÉTEINT le ventilateur
schéma 2 schéma 3

page 10
Dépannage. Garantie.
Problème : Le ventilateur ne fonctionne pas.
Solutions :
1.Vérifiez l'interrupteur mural de la
commande murale/à distance.
2.Vérifiez que le branchement de la
commande murale (utilisation facultative) est
correct.
3.Vérifiez que le branchement du ventilateur
est correct.
4.Vérifiez que le commutateur à glissière du
ventilateur est réglé sur la vitesse Rapide ( ),
Élevée ( ), Moyenne ( ) ou Lente ( ).
5.Vérifiez que le bouton de l’interrupteur
d’inversion se trouve complètement engagé
sur l’une au l’autre position.
Problème : Le ventilateur oscille.
Solutions :
1. Servez-vous du nécessaire d’équilibrage
fourni dans l’un des sacs de quincaillerie. Si
aucun nécessaire d’équilibrage des pales n’est
fourni, veuillez communiquer avec le service de
soutien à la clientèle,
au 1-800-486-4892, pour en réclamer un.
2. Vériez que la(les) vis de xation de l’étrier du
carter du moteur est (sont) bien serrée(s).
3. Vériez que la vis de xation de la rotule de
suspension est bien serrée.
Remplacement des pièces.
Pour les pièces et les renseignements, veuillez
vous reporter à « Inventaire des pièces » à la
page 3.
Soutien à la clientèle Craftmade :
1-800-486-4892
www.craftmade.com
GARANTIE À VIE LIMITÉE DE CRAFTMADE™:
CRAFTMADE garantit ce ventilateur à l’acheteur résidentiel
original pour une utilisation à l’intérieur en vertu des
dispositions suivantes :
GARANTIE D’UN AN : CRAFTMADE remplacera ou réparera
tout ventilateur qui ne marche pas bien, en raison d’un
défaut de matériaux ou de main d’œuvre. Communiquez
avec le service à la clientèle de Craftmade au
1-800-486-4892 pour organiser le retour du ventilateur.
Retournez le ventilateur, en port payé, à Craftmade. Nous
réparerons le ventilateur ou vous en enverrons un nouveau
et nous couvrirons les frais d’expédition de retour.
GARANTIE DE 5 ANS : CRAFTMADE réparera ou remplacera
gratuitement pour l’acheteur original, tout moteur de
ventilateur qui ne fonctionne pas correctement, si cette
défaillance résulte d’un usage normal.
RETOURNEZ LE MOTEUR DU VENTILATEUR UNIQUEMENT,
en port payé, à Craftmade. Nous réparerons le moteur ou
vous en enverrons un nouveau et Craftmade couvrira les
frais d’expédition de retour.
GARANTIE LIMITÉE DE 6 ANS ou À VIE : CRAFTMADE
réparera le ventilateur sans facturer les frais de main
d’œuvre uniquement à l’acheteur original, si le moteur du
ventilateur ne fonctionne pas correctement, dans les cas
où cette défaillance résulte d’un usage normal. Les pièces
utilisées pour la réparation seront facturées à l’acheteur
aux prix courants du marché au moment de la réparation.
L’acheteur sera responsable de tous les frais encourus
pour le retrait, la réinstallation et l’expédition du produit
pour les réparations.
Cette garantie n’est pas applicable lorsque des
dommages causés par un abus mécanique, physique,
électrique ou un abus dû à l’eau entraînent la défaillance.
La détérioration des nis ou d’autres pièces au cours du
temps ou en raison de l’exposition à l’air salin est
spéciquement exclue de cette garantie.
Ni Craftmade, ni le fabricant n’assumera aucune
responsabilité en cas de mauvaise installation ou
utilisation de ce produit. En aucun cas la société ne sera
tenue responsable de tous dommages indirects en cas
de violation de cette garantie ou de toute autre garantie
expresse ou implicite quelconque. Cette restriction quant
aux dommages indirects n’est pas applicable dans les états
ou provinces où elle est interdite.
AVERTISSEMENT : Ne pas déconnecter l’alimentation
électrique avant le dépannage de tout problème de
câblage pourrait entraîner des blessures graves.
