Craftmade MND54BNK3 User manual

Table of Contents:
Safety Tips. pg. 1
Unpacking Your Fan. pg. 2
Parts Inventory. pg. 2
Installation Preparation. pg. 3
Hanging Bracket Installation. pg. 3
Fan Assembly.pgs. 4 - 5
Wiring. pg. 6
Canopy Assembly. pg. 7
Blade Assembly. pg. 7
Switch Housing Assembly. pg. 7
Automated Learning Process./
Activating Code. pg. 8
Testing Your Fan. pg. 9
Troubleshooting. pg. 10
Parts Replacement. pg. 10
Warranty. pg. 10
PRINTED IN CHINA
READ THESE INSTRUCTIONS AND
SAVE THEM FOR FUTURE USE
Installation Guide
For Model:
MND54BNK3
net weight of fan: 8.89 lb (4.03 kg)
E192641

SAFETY TIPS.
page 1
WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel
before you begin the fan installation or before servicing the fan or installing accessories.
1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND
SAVE THESE INSTRUCTIONS.
CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp edges.
2. Make sure all electrical connections comply with Local Codes or Ordinances, the National Electrical Code, and
ANSI/NFPA 70-1999. If you are unfamiliar with electrical wiring or if the house/building wires are different
colors than those referred to in the instructions, please use a qualified electrician.
3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate, and at least
seven (7) feet (2.13 meters) of clearance between the floor and the fan blade tips. The fan should be
mounted so that the tips of the blades are at least thirty (30) inches (76 centimeters) from walls or other
upright structures.
4. The outlet box and ceiling support joist used must be securely mounted, and capable of supporting at least 35
pounds (16 kilograms). The outlet box must be supported directly by the building structure. Use only CUL
(Canada) or UL (USA) listed outlet boxes marked "FOR FAN SUPPORT."
WARNING: To reduce the risk of fire,electrical shock, or personal injury, mount to the outlet box marked "Acceptable
for Fan Support of 15.9 kg (35 lb) or less," and use the mounting screws provided with the outlet box. Most outlet
boxes commonly used for the support of lighting fixtures are not acceptable for fan support and may need to be
replaced. Consult a qualified electrician if in doubt.
WARNING: To reduce the risk of fire,electrical shock, or personal injury, wire connectors provided with this fan are
designed to accept only one 12 gauge house wire and two lead wires from the fan.If your house wire is larger than 12
gauge or there is more than one house wire to connect to the corresponding fan lead wires, consult an electrician for
the proper size wire connectors to use.
5. Electrical diagrams are for reference only. Light kits that are not packed with the fan must be CUL (Canada)
or UL (USA) listed and marked suitable for use with the model fan you are installing. Switches must be CUL
(Canada) or UL (USA) general use switches. Refer to the instructions packaged with the light kits and
switches for proper assembly.
6. After installation is complete, check that all connections are absolutely secure.
7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up into
the outlet box. The wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on opposite sides of the outlet box.
WARNING: To reduce the risk of fire or electrical shock, do not use this fan with any solid state speed control device or
control fan speed with a full range dimmer switch. [Using a full range dimmer switch to control fan speed will cause a
loud humming noise from fan.]
8. Do not operate the reverse switch until the fan has come to a complete stop. [Note: If using remote control
with reverse capability, reverse fan blade direction only when on LOW speed.]
9. Do not insert anything between the fan blades while they are rotating.
WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after installation. Do
not insert objects into the path of the blades.
WARNING: To avoid personal injury or damage to the fan and other items, be cautious when working around or
cleaning the fan.
10. Do not use water or detergents when cleaning the fan or fan blades.A dry dust cloth or lightly dampened cloth
will be suitable for most cleaning.
WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER than
those provided with this fan will void the warranty.
NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all possible
conditions and situations that may occur. It must be understood that common sense and caution are necessary
factors in the installation and operation of this fan.

page 2

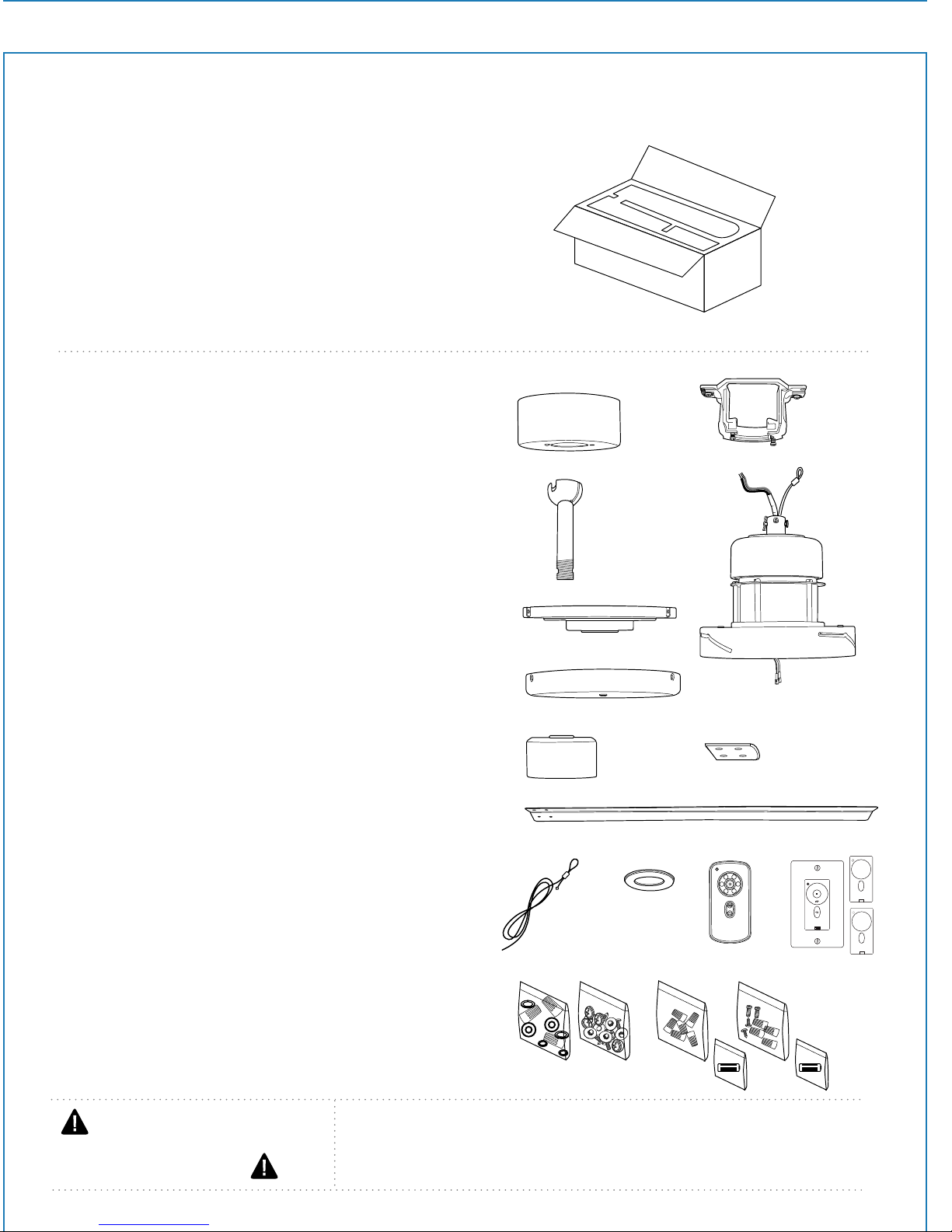

1. Unpacking Your Fan.
Carefully open the packaging.Remove items
from Styrofoam inserts. Remove motor housing
and place on carpet or Styrofoam to avoid
damage to finish. Do not discard fan carton or
Styrofoam inserts should this fan need to be
returned for repairs.
Check against parts inventory that all parts have
been included.
2. Parts Inventory.
IMPORTANT REMINDER: You must
use the parts provided with this fan for
proper installation and safety.
a. canopy. 1 piece
b. hanging bracket. 1 piece
c. downrod and hanging ball.1 piece
d. motor housing. 1 piece
e. switch housing plate. 1 piece
f. switch housing cap. 1 piece
g. yoke cover. 1 piece
h. blade plate.3 pieces
i. blade. 3 pieces
j. safety cable (already attached to motor).
1 piece
k. canopy cover (in hardware pack).1 piece
l. remote control transmitter. 1 piece
m. wall control, plate and decor covers.
5 separate pieces
n. hardware packs
a
f
g
i
j
b
c
n
e
d
klm
w/remote w/wall
control
I
OFF ON
II
III IV
V
VI
OFF ON
OFF ON
I
II
IV
VI
III
V
h

page 3

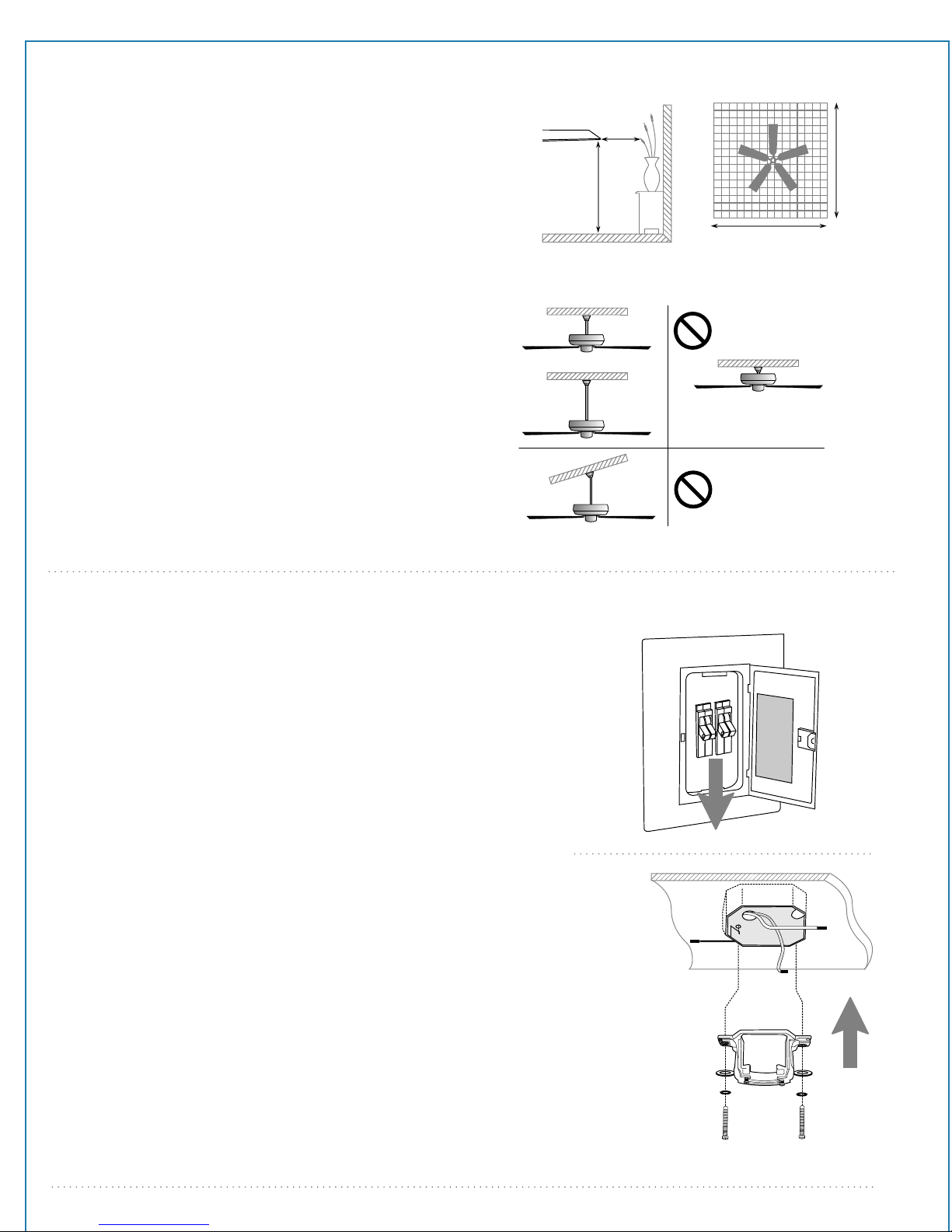

3. Installation Preparation.
ON
OFF
ON
OFF
4. Hanging Bracket Installation.
Turn off circuit breakers to current fixture from breaker
panel and be sure operating light switch is turned to the
OFF position.
WARNING: Failure to disconnect power supply prior to
installation may result in serious injury.
Remove existing fixture.
WARNING: When using an existing outlet box, be sure the
box is securely attached to the building structure and can
support the full weight of the fan. Ensure it is clearly marked
"Suitable for Fan Support." If not, it must be replaced with an
approved outlet box.Failure to do so can result in serious
injury.
CAUTION: Be sure outlet box is grounded and that a ground
wire (GREEN or bare) is present.
Install hanging bracket to outlet box using original screws,
spring washers and flat washers provided with new or
original outlet box.* If installing on a vaulted ceiling, face
opening of hanging bracket towards high point of ceiling.
Arrange electrical wiring around the back of the hanging
bracket and away from the bracket opening.
*Note: It is very important that you use the proper hardware
when installing the hanging bracket as this will support the
fan.
Vaulted ceiling
angle is not to
exceed 25 degrees.
downrod
installation flushmount
installation
10 feet
(3.05m) (76cm)
30
inches
12ft. - 20ft.
12ft. - 20ft.
(3.66m - 6.1m)
(3.66m - 6.1m)
blade edge
To prevent personal injury and damage, ensure
that the hanging location allows the blades a
clearance of 10 feet (3.05m) from the floor and
30in. (76cm) from any wall or obstruction.
This fan is suitable for room sizes up to 400
square feet (37.2 square meters).
This fan can be mounted with a downrod
on a regular (no-slope) or vaulted ceiling. The
hanging length can be extended by purchasing
a longer downrod (0.5in./1.27cm diameter).
Other installation, such as flushmount, is not
available for this fan.
Installation requires these tools:
Phillips screwdriver, flathead screwdriver,
adjustable pliers or wrench, stepladder, wire
cutters,and rated electrical tape
hanging bracket
spring washers
outlet box screws
flat washers

safety cable
page 4
5. Fan Assembly.
If you wish to extend the hanging length of your
fan, you must remove the hanging ball from the
downrod provided to use with an extended
downrod (sold separately). [If you wish to use the
downrod provided,please proceed to instructions
following the dotted line below.]
To remove hanging ball, loosen set screw on
hanging ball, lower hanging ball and remove stop
pin. Slide hanging ball off the original downrod, A,
and slide it down the longer downrod, B (the top
of the downrod should be noted as having a set
screw hole; use this hole when setting the set
screw). Insert stop pin into top of extended
downrod and raise hanging ball.Be sure stop pin
aligns with slots on the inside of the hanging ball.
Tighten set screw securely.
Tip: To prepare for threading electrical wires
through downrod, apply a small piece of electrical
tape to the ends of the electrical wires--this will
keep the wires together when threading them
through the downrod.
Locate canopy cover in hardware pack. Loosen
yoke set screws and nuts at top of motor housing.
Remove pin and clip from motor housing yoke.
Slide downrod through canopy, canopy cover and
yoke cover. [Note: Canopy cover must be turned
with shiny side toward the motor housing.]
Thread safety cable and electrical wires through
downrod and pull extra wire slack from the upper
end of the downrod.
Thread downrod into the motor housing yoke
until holes for pin and clip in downrod align with
holes in yoke--make sure wires do not get twisted.
Re-insert pin and clip that were previously
removed. Tighten yoke set screws and nuts
securely. Lower yoke cover to motor housing.
["Fan Assembly" continued on next page.]
NOTE: The important safety precautions and instructions
appearing in the manual are not meant to cover all possible
conditions and situations that may occur. It must be
understood that common sense and caution are necessary
factors in the installation and operation of this fan.
downrod
electrical wiring
pin
clip
canopy
motor housing
yoke set screw
and nut
yoke cover
canopy cover
set screw hole
set screw
hanging ball
stop pin
A

page 5
hanging ball slot
hanging bracket tab
motor housing
safety cable
wood screw
and washer
safety cable loop
wood
ceiling
joist
canopy

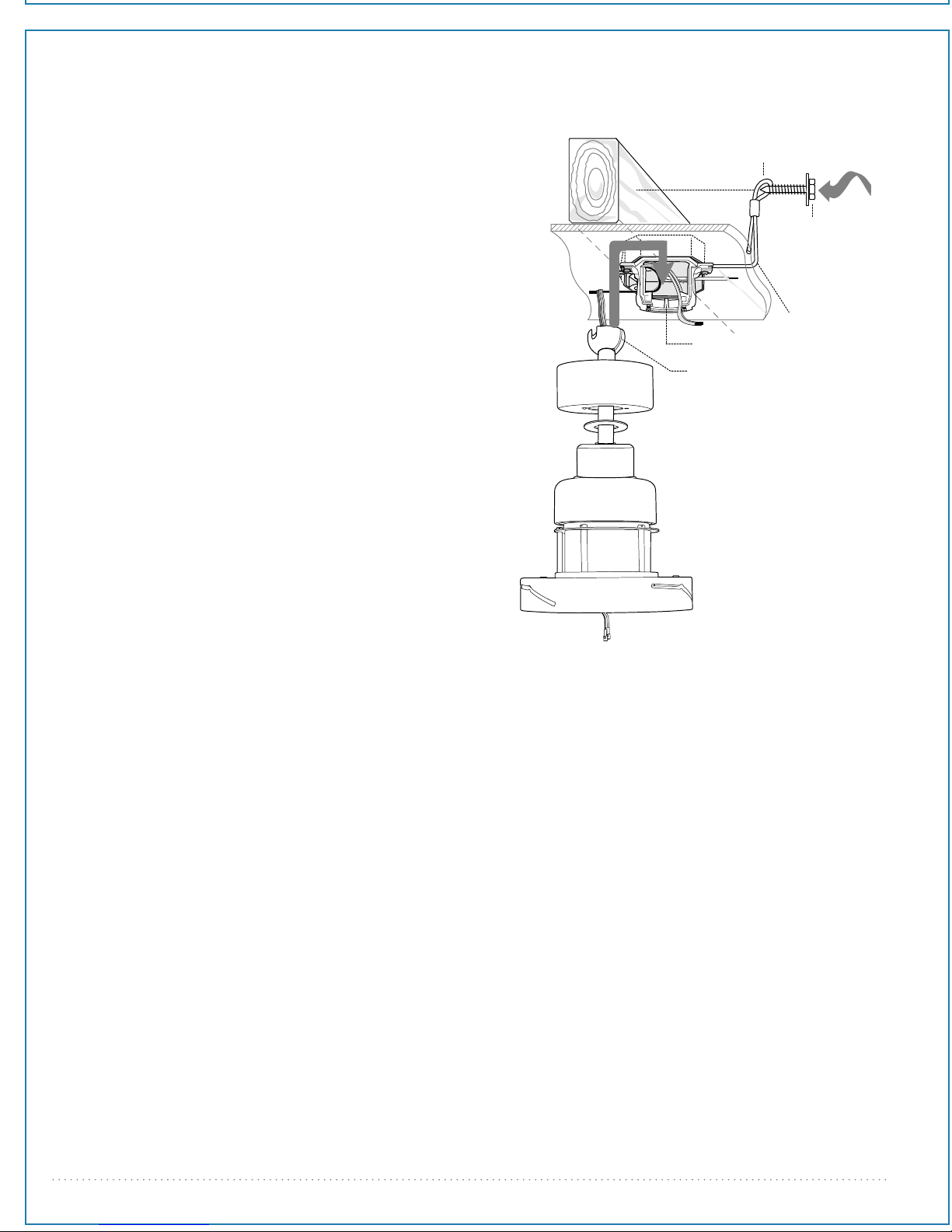

5. Fan Assembly. (cont.)
With the hanging bracket secured to the
outlet box and able to support the fan, you are
now ready to hang your fan. Grab the fan
firmly with two hands. Slide downrod through
opening in hanging bracket and let hanging
ball rest on the hanging bracket. Turn the
hanging ball slot until it lines up with the
hanging bracket tab.
WARNING: Failure to align slot in hanging ball
with tab in hanging bracket may result in
serious injury or death.
Tip: Seek the help of another person to hold
the stepladder in place and to help lift the fan
up to you once you are set on the ladder.
Find a secure attachment point (wood ceiling
joist highly recommended) and secure safety
cable.It will be necessary to use a heavy duty
wood screw, washer and lock washer (not
supplied) with the safety cable loop. If
necessary, adjust the loop at the end of the
safety cable.The loop at the end of the safety
cable should just fit over the threads on the
wood screw. Extra cable slack can be left in
ceiling area.

page 6
6.Wiring.
CAUTION: Be sure outlet box is properly grounded or
that a ground wire (GREEN or Bare) is present.
Make sure all electrical connections comply with Local
Codes or Ordinances and the National Electrical Code.If
you are unfamiliar with electrical wiring or if the
house/building wires are different colors than those
referred to below, please use a qualified electrician.
Note: Excess lead wire length from the fan can be cut
to the desired length and then stripped.
When fan is secured in place on the hanging bracket,
electrical wiring can be made as follows:
Connect BLACK wire from fan to BLACK wire from
ceiling with wire connector provided.
Connect WHITE wire from fan to WHITE wire from
ceiling with wire connector provided.
Connect all GROUND (GREEN) wires together from
fan to BARE/GREEN wire from ceiling with wire
connector provided.
* Wrap each wire connector separately with
electrical tape as an extra safety measure.
wire
connector
black
black
white
white
blue
black supply wire
ground
(green
or bare)
white supply wire
from ceiling
from fan
ground
(green or bare)
*
IN ORDER TO WIRE WALL CONTROL,remove existing wall
switch.Wire the WALL CONTROL with wire connectors
provided as shown in diagram at right.
* Wrap each wire connector separately with electrical tape as
an extra safety measure.Gently push wires and taped wire
connectors into outlet box.
WARNING:CONNECT WIRES IN THE FOLLOWING ORDER
ONLY!
WARNING:Turn off circuit breakers to current fixture from
breaker panel and be sure switch is turned to the OFF
position.
Connect GREEN ground wire to ground from house or
directly to one of the screws from the outlet box.
Connect one BLACK wire from wall control to BLACK (hot)
lead wire from house. Connect second BLACK wire from wall
control to BLACK load wire to fan.
Attach wall control to outlet box and secure with screws
from original wall switch.Attach front plate to wall control
using 2 screws provided in the wall control.
black (OUT to fan)
green
black
(AC IN from
breaker box)
black
(TO POWER supply)
(wiring for wall control)
black
green/
green/
bare
bare
ground
ground
green/
bare
ground
outlet box wall
control plate
Modifications not approved by the party responsible for compliance
could void the user's authority to operate the equipment.
*NOTE:This equipment has been tested and found to comply with the limits for a Class B
digital device,pursuant to Part 15 of the FCC Rules.These limits are designed to provide
reasonable protection against harmful interference in a residential installation.This
equipment generates,uses and can radiate radio frequency energy and,if not installed and
used in accordance with the instructions,may cause harmful interference to radio
communications.However,there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
Consult the dealer or an experienced radio/TV technician for help.

page 7

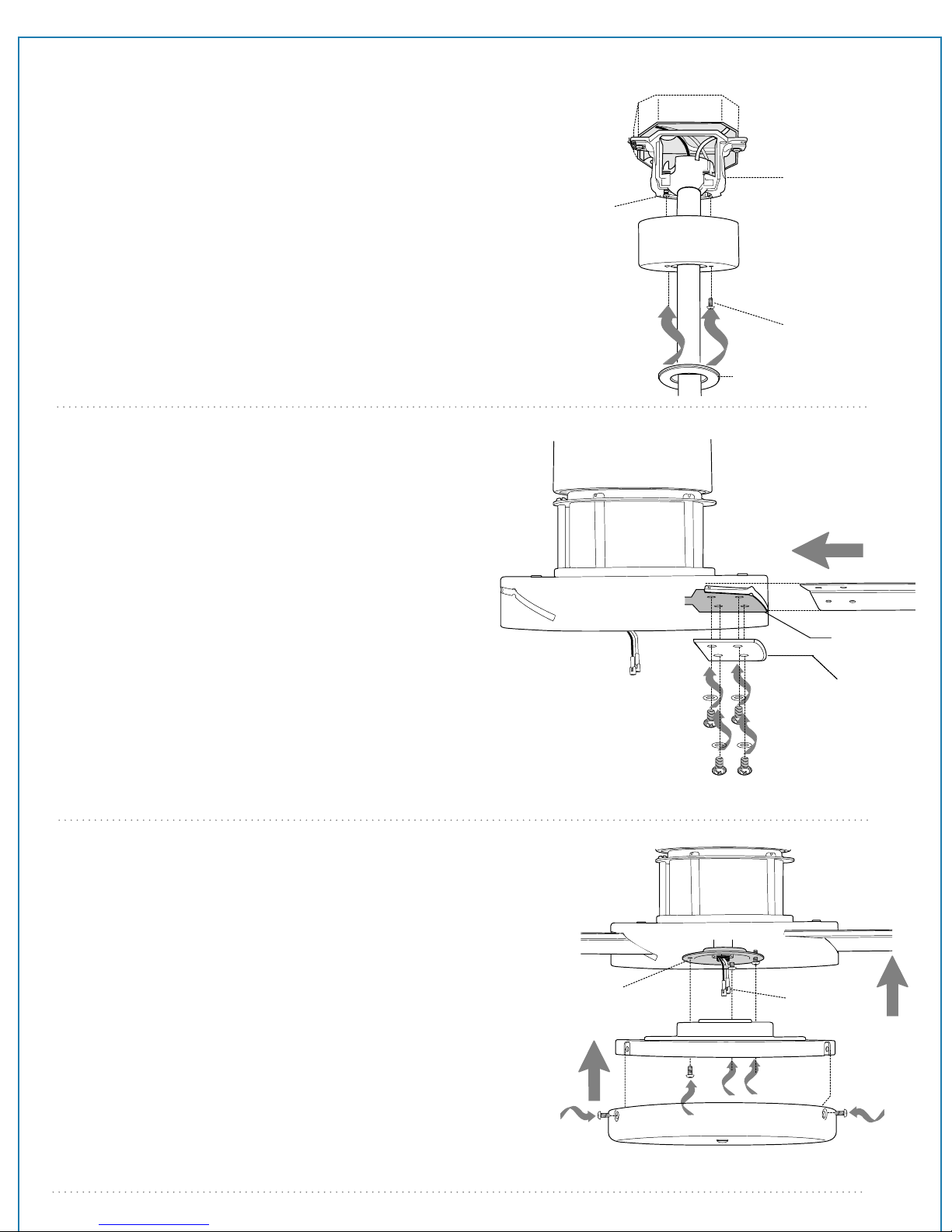

7. Canopy Assembly.
8. Blade Assembly.
Locate 2 screws on underside of hanging bracket and
remove screw closest to the open end of the hanging
bracket. Partially loosen the other screw. Lift canopy to
hanging bracket. Place rounded part of slotted hole in
canopy over loosened screw in hanging bracket and
push up.Twist canopy to lock. Re-insert screw that was
removed, and then tighten both screws securely. Slide
canopy cover up to canopy, aligning rounded part of
slotted holes in canopy cover with screw heads in
bottom of canopy.Turn cover to the right (clockwise)
until it stops.
hanging bracket
screw
screw
canopy cover
9. Switch Housing Assembly.
Remove 3 screws from outer edge of switch housing
plate (save screws for later use).
Remove 1 screw from fitter plate on underside of
motor and partially loosen the other 2 screws. Align
slotted holes in center of switch housing plate with
loosened screws in fitter plate, allowing molex plugs
from motor housing to come through hole in
middle of switch housing plate.Twist switch housing
plate to lock.Re-insert screw that was removed and
secure all screws.
Align holes in switch housing cap with holes in
switch housing plate. Re-insert screws that were
previously removed and use a Phillips screwdriver
to secure all screws.
switch housing
plate
switch
housing cap
molex
plugs
fitter
plate
motor housing
canopy
Time Saver:Washers for blade screws can be set
on each blade screw prior to installing blades.
Locate 12 blade attachment screws and washers in
hardware pack.Slide blade through one of the
narrow, rectangular openings on motor housing,
aligning holes in blade with holes in blade arm
(located on the underside of the motor
housing)--refer to drawing at right. [Be sure to note
label on blade indicating THIS SIDE UP.] Then,
place blade plate over holes in blade arm, making
sure to align all 4 holes, as shown in drawing at
right. Partially insert 4 blade attachment screws
(along with washers). Securely tighten screws with
Phillips screwdriver only after all 4 screws have
been inserted. Repeat procedure for remaining
blades.
Note:Tighten blade arm screws twice a year.
blade
motor housing
blade attachment
screws and washers
blade arm
blade plate

page 8
10. Automated Learning Process./Activating Code.
1
4
1
2
12V
1234
D
3
5
6
ON
BACK FRONT PANEL
SET
ON ECE
Remove battery cover on back side of remote control transmitter.
Install 12-volt battery (provided) in transmitter and wall control.
IMPORTANT: Store the transmitter away from excess heat or humidity. To prevent damage to transmitter,
remove the battery if not used for long periods.
Fan SPEED control buttons1:Use to control the ceiling fan speed 1-6
Fan OFF button 2: Use to turn the fan off
REVERSE function button 3: Use to control fan direction
LIGHTING button 4: Use to control down-light and up-light (if applicable)
CODE SWITCHES and SET button 5: With fan power off, arrange CODE SWITCHES to desired code
setting.Turn fan power on, press and hold SET button on back of
remote control and on wall control for 5 seconds within 60 seconds
of powering fan in order to synchronize with fan motor.
DIMMING function 6: Dimming capability is determined by the type of bulbs provided
with the fan. If no bulbs are provided, dimming functions will
not work.
OFF position = DOn position = ON
ON/OFF slider switch 7: [Wall control only] Use to turn wall control on or off
Replace the battery cover on transmitter. Select decor cover for wall control and press firmly onto front of
wall control.
IMPORTANT:
Remote and wall
controls must be
SYNCHRONIZED with
fan in order to
properly function.
I
II
IV
VI
III
V
remote control wall control
5
1234 D
12V
5
ON ECE ON
6
4
3
1
7
I
OFF ON
II
III IV
V
VI
2
5
IMPORTANT:
The code switches in
remote and wall
controls MUST MATCH
for fan to function
properly.

page 9
11.Testing Your Fan.
It is recommended that you test fan before finalizing
installation. Locate ON/OFF slider switch on wall
control and set to the ON position. Test fan speeds
with the different fan speed buttons. If the remote
control operates all of the functions of the fan,
battery has been installed correctly. If the wall
and/or remote controls do (does) not operate all of
the fan functions, refer to "Troubleshooting" section
to solve any issues before contacting Customer
Service.
Fan must be on LOW before setting the fan in
reverse. Use button to recirculate air depending
on the season. A ceiling fan will allow you to raise
your thermostat setting in summer and lower your
thermostat setting in winter without feeling a
difference in your comfort.
NOTE: If the wall/remote control interferes with
other appliances,change code switches on the
wall/remote control to another code.If you do
change the code, turn power off first. After setting
the new code on the wall/remote control, go back to
the instructions in Section 10 (page 8).
IMPORTANT: Remote and wall controls must be
synchronized with fan in order to properly function.
I
OFF ON
II
III IV
V
VI
I
II
IV
VI
III
V
reverse
reverse
Wall Control
Remote Control

Troubleshooting. Warranty.
WARNING: Failure to disconnect power supply
prior to troubleshooting any wiring issues may
result in serious injury.
Parts Replacement.
For parts and information, please refer to
"Parts Inventory" on page 2.
Craftmade/Ellington Customer Support:
1-800-486-4892
www.craftmadebrands.com
CRAFTMADE/ELLINGTON LIFETIME WARRANTY:
CRAFTMADE/ELLINGTON warrants this fan to the original
household purchaser for indoor use under the following
provisions:
1-YEAR WARRANTY:CRAFTMADE/ELLINGTON will replace
or repair any fan which has faulty performance due to a
defect in material or workmanship.Contact
Craftmade/Ellington Customer Service at 1-800-486-4892
to arrange for return of fan. Return fan, shipping prepaid, to
Craftmade/Ellington.We will repair or ship you a
replacement fan, and we will pay the return shipping cost.
5-YEAR WARRANTY:CRAFTMADE/ELLINGTON will repair or
replace at no charge to the original purchaser any fan
motor that fails to operate satisfactorily when failure
results from normal use.
RETURN FAN MOTOR ONLY, shipping prepaid, to
Craftmade/Ellington.We will repair or ship purchaser a
replacement motor and Craftmade/Ellington will pay the
return shipping cost.
6-YEAR to LIFETIME LIMITED WARRANTY:
CRAFTMADE/ELLINGTON will repair the fan, at no charge
for labor only to the original purchaser, if the fan motor
fails to operate satisfactorily when failure results from
normal use.Parts used in the repair will be billed to the
purchaser at prevailing prices at time of repair.
The purchaser shall be responsible for all costs incurred
in the removal, reinstallation and shipping of the product
for repairs.
This warranty does not apply when damage from
mechanical, physical, electrical or water abuse results in
causing the malfunction. Deterioration of finishes or other
parts due to time or exposure to salt air is specifically
exempted under this warranty.
Neither Craftmade/Ellington nor the manufacturer will
assume any liability resulting from improper installation or
use of this product. In no case shall the company be liable
for any consequential damages for breach of this, or any
other warranty expressed or implied whatsoever.This
limitation as to consequential damages shall not apply in
states where prohibited.
page 10
Problem: Fan fails to operate.
Solutions:
1. Check power to wall switch/wall control.
2. Check to be sure code switches in remote control
transmitter and wall control are set properly.
3.Verify that wall control is wired properly.
4. Check to be sure fan is wired properly.
5. Check that red light on remote control transmitter
turns on when a button is pressed indicating that the
battery is good.
6. Learning process between fan,remote control
transmitter and wall control may not have been
successful and code was not activated.Turn off power
and repeat instructions in Section 10 (page 8).
Problem: Fan fails to operate with remote control
and/or wall control.
Solutions:
1. Check that red light on remote control transmitter
turns on when a button is pressed indicating that the
battery is good.
2. Check to be sure code switches in remote control
transmitter and wall control are set properly.
3. Learning process between fan,remote control
transmitter and wall control may not have been
successful and code was not activated.Turn off power
and repeat instructions in Section 10 (page 8).
Problem: Fan wobbles.
Solutions:
1. Check to be sure set screw(s) on motor housing
yoke is (are) tightened securely.
2. Check to be sure set screw on hanging ball is
tightened securely.

Indice de materias:
Sugerencias de seguridad. Pág. 1
Desempaquetado del ventilador. Pág. 2
Inventario de piezas. Pág. 2
Preparación para la instalación.Pág.3
Instalación del soporte de montaje.Pág. 3
Ensamblaje del ventilador. Págs. 4 - 5
Instalación eléctrica. Pág. 6
Colocación de la cubierta decorativa.Pág.7
Colocación de las aspas. Pág.7
Instalación de la caja de encendido. Pág. 8
Proceso de aprendizaje automático./
El activar el código. Pág.8
Verificación del funcionamiento del
ventilador. Pág. 9
Localización de fallas. Pág. 10
Piezas de repuesto. Pág. 10
Garantía. Pág. 10
peso neto del ventilador: 4,03 kg (8,89 lb) IMPRESO EN CHINA
LEER ESTAS INSTRUCCIONES Y
GUARDARLAS PARA UTILIZACION FUTURA
Guía de instalación
Para modelo:
MND54BNK3
E192641

SUGERENCIAS DE SEGURIDAD.
página 1
ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el
interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios.
1. LEER TODAS LAS INSTRUCCIONES E INFORMACION DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU
VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
PRECAUCION: Para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al manejar las piezas del
ventilador que tengan bordes afilados.
2. Asegurarse de que todas las conexiones eléctricas cumplan con los Códigos o las Ordenanzas Locales,el Código Nacional
Eléctrico y ANSI/NFPA 70-1999.Si usted no está familiarizado con el alambrado eléctrico o los cables de la casa/el
edificio son de colores diferentes a los cuales se refieren en las instrucciones, favor de buscar un electricista calificado.
3. Asegurarse de que haya localizado una ubicación para su ventilador que permite el espacio necesario para la rotación de
las aspas,y por lo menos 2,13 metros (7 pies) de espacio libre entre el piso y las puntas de las aspas. Debe instalar el
ventilador para que las puntas de las aspas queden a una distancia de por lo menos 76 centímetros (30 pulgadas) de
las paredes y otras estructuras verticales.
4. La caja de salida eléctrica debe estar bien sujetada a la viga de soporte del techo y deben ser capaces de sostener por lo
menos 16 kilogramos (35 libras). La caja de salida debe tener apoyo directo de la estructura del edificio. Sólo usar
cajas de salida registradas con CUL (Canadá) o UL (EEUU) que indican que "sirven para ventilador" ("FOR FAN SUPPORT"
en inglés).
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, instalar en la caja de salida marcada
"Aceptable para sostener ventilador de 15,9 kg (35 lb) o menos" ["Acceptable for Fan Support of 15.9 kg (35 lb) or less"] y utilizar
los tornillos proporcionados con la caja de salida. La mayoría de las cajas de salida que normalmente se usan para sostener los
aparatos de alumbrado no siempre son apropiadas para sostener ventiladores y es posible que las tenga que reemplazar. En
caso de duda, consultar con un electricista calificado.
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, los conectores para cable provistos con
este ventilador son diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables principales del ventilador. Si el
calibre del cable de la casa es superior al 12 o hay más de un cable de la casa para conectar a los cables principales del
ventilador al cual corresponda cada uno, consultar con un electricista para informarse sobre el tamaño correcto de conectores
para cable que se debe usar.
5. Los diagramas eléctricos son únicamente para referencia. Los juegos de luz que no se incluyen con el ventilador deben
tener el símbolo CUL (Canadá) o UL (EEUU) y también deben indicar que sirven para uso con este ventilador. Los
interruptores deben ser interruptores de uso general CUL (Canadá) o UL (EEUU). Referirse a las instrucciones incluidas
con el juego de luz y los interruptores para ensamblarlos correctamente.
6. Después de haber terminado la instalación, asegurarse de que todas las conexiones estén totalmente seguras.
7. Después de haber terminado todas las conexiones eléctricas,los conductores empalmados deben ser volteados para
arriba y colocados cuidadosamente dentro de la caja de salida. Los alambres se deben de separar con el conductor a
tierra a un lado y el conductor a tierra del equipo al lado opuesto.
ADVERTENCIA: Para reducir el riesgo de incendio o una descarga eléctrica, no usar el ventilador con ningún control de
velocidad de estado sólido ni controlar la velocidad del ventilador con un interruptor con reductor de luz de gama completa. [El
usar un interruptor con reductor de luz de gama completa para controlar la velocidad del ventilador causara un zumbido recio
del ventilador.]
8. No utilizar el interruptor de reversa hasta que el ventilador se haya parado completamente.[Nota: Si se usa un control
remoto con capacidad de reversa, cambiar la dirección de las aspas sólo cuando el ventilador esté en velocidad BAJA.]
9. No insertar ningún objeto entre las aspas mientras estén rotando.
ADVERTENCIA: Para reducir el riesgo de daño corporal, no doblar los brazos de las aspas durante el ensamblaje ni durante la
instalación. No insertar objetos entre las aspas mientras estén rotando.
ADVERTENCIA: Para reducir el riesgo de daño corporal o algún daño al ventilador, tener cuidado al estar trabajando alrededor
del ventilador o limpiándolo.
10. No utilizar agua ni detergentes para limpiar el ventilador ni las aspas. Usar un trapo seco o ligeramente húmedo para su
limpieza general.
ADVERTENCIA: Para reducir el riesgo de daño corporal,usar sólo las piezas provistas con este ventilador. Al usar piezas
DISTINTAS a las provistas con este ventilador se invalidará la garantía.
NOTA: No se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar todas
las condiciones y situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la precaución son factores
necesarios en la instalación y la operación de este ventilador.

1. Desempaquetado del ventilador.
2. Inventario de piezas.
página 2
Abrir el empaque cuidadosamente.Sacar los artículos
del embalaje.Sacar el motor y ponerlo en una alfombra
o en el embalaje para evitar rayar el acabado.Guardar la
caja de cartón o el empaquetamiento original en caso
de que tenga que mandar el ventilador para alguna
reparación.
Comprobar las piezas del ventilador con el inventario
de piezas y verificar que se incluyeron todas.
RECORDATORIO IMPORTANTE:
Se tienen que utilizar las piezas provistas
con este ventilador para una instalación
adecuada y su seguridad.
a. cubierta decorativa. 1 unidad
b. soporte de montaje.1 unidad
c. tubo y bola que sirve para colgar.
1 unidad
d. bastidor del motor. 1 unidad
e. placa de la caja de encendido. 1 unidad
f. cubierta de la caja de encendido. 1 unidad
g. cubierta del cuello. 1 unidad
h. placa para el aspa. 3 unidades
i. aspa. 3 unidades
j. cable de seguridad (fijado de antemano al
motor). 1 unidad
k. tapa de la cubierta decorativa (en paquete de
artículos de ferretería) . 1 unidad
l. transmisor del control remoto. 1 unidad
m. control de pared, placa y paneles decorativos.
5 unidades distintas
n. paquetes de artículos de ferretería
a
con el
control con el control
de pared
n
f
g
i
j
b
c
e
d
klm
I
OFF ON
II
III IV
V
VI
OFF ON
OFF ON
I
II
IV
VI
III
V
h

página 3
3. Preparación para la instalación.
ON
OFF
ON
OFF
4. Instalación del soporte de montaje.
El ángulo de
inclina-ción de un techo
abovedado no puede
exceder los 25 grados.
instalación
con tubo instalación al ras
con el techo
borde del aspa
3,05m
(10 pies)
76cm
(30
pulg.)
12 pies - 20 pies
3,66m - 6,1m
3,66m - 6,1m
Apagar los cortacircuitos en el panel de electricidad que
suplen corriente a la caja de salida y asegurarse de que el
interruptor de luz esté APAGADO.
ADVERTENCIA: El no desconectar el suministro de fuerza antes
de la instalación puede tener por resultado lesiones graves.
Quitar el aparato existente.
ADVERTENCIA: Si utiliza una caja de salida eléctrica existente,
asegurarse de que la caja de salida esté firmemente conectada a
la estructura del edificio y que sea capaz de sostener el peso total
del ventilador. Asegurarse de que la caja indique claramente que
"Sirve para ventilador" (FOR FAN SUPPORT); si no, se debe
reemplazar con una caja de salida aprobada. El no hacer el
cambio si es necesario puede resultar en lesiones graves.
PRECAUCION: Asegurarse de que la caja de salida esté
conectada a tierra correctamente y que haya un conductor a
tierra (cable VERDE o pelado).
Instalar el soporte de montaje utilizando los tornillos
originales,las arandelas de resorte y las arandelas planas de su
nueva o existente caja de salida.*Si hace la instalación en un
techo abovedado, colocar el soporte de montaje con la
abertura dirigida hacia la parte alta del techo.Arreglar el
alambrado eléctrico (los cables) en la parte de atrás del
soporte y lejos de la abertura del soporte.
*Nota: Es muy importante usar los artículos de ferretería
correctos al instalar el soporte de montaje puesto que sirve para
sostener el ventilador.
Se puede colgar este ventilador con tubo en un
techo regular (sin inclinación) o abovedado. La
longitud colgante se puede extender
comprando un tubo más largo (con diámetro de
1,27cm/0,5 pulg.). No hay ningún otro tipo de
instalación, como al ras con el techo, disponible
para este ventilador.
Para prevenir daño corporal y otros daños, estar seguro
de que el lugar en donde va a colgar el ventilador le
permite un espacio libre de 3,05m (10 pies) entre las
puntas de las aspas y el piso y 76cm (30 pulg.) entre las
aspas y cualquier pared u otra obstrucción.
Este ventilador es adecuado para habitaciones hasta
37,2 metros cuadrados (400 pies cuadrados).
Se necesitan las herramientas siguientes para la
instalación:
Destornillador de estrella Phillips,destornillador de
paleta (plano), alicates ajustables o llave de tuercas,
escalera de tijera, cortaalambres y cinta aisladora
soporte de montaje
tornillos de la
caja de salida
arandelas planas
arandelas de resorte

página 4
5. Ensamblaje del ventilador.
Si usted desea extender la longitud colgante del ventilador,
usted tendrá que quitar la bola que sirve para colgar del tubo
provisto para usarla con un tubo más largo (a la venta por
separado). [Si desea utilizar el tubo provisto, favor de pasar a las
instrucciones después de la línea punteada más abajo.]
Para quitar la bola que sirve para colgar, aflojar el tornillo de
fijación de la bola que sirve para colgar,bajar la bola que sirve
para colgar y sacar el perno de tope. Quitar la bola que sirve
para colgar del tubo original, A, y deslizarla sobre el tubo más
largo, B (la parte de arriba del tubo debe tener el agujero para
el tornillo de fijación en ese extremo; usar ese agujero al
colocar el tornillo de fijación).Introducir el perno de tope en
la parte de arriba del tubo más largo y subir la bola que sirve
para colgar. Asegurarse de que el perno de tope se ponga en
línea con las ranuras dentro de la bola que sirve para colgar.
Apretar bien el tonillo de fijación.
Sugerencia: Para preparar los cables para pasarlos por el
tubo, poner un pedacito de cinta aisladora en la punta de los
cables--esto mantendrá los cables juntos al pasarlos por el
tubo.
Localizar la tapa de la cubierta decorativa en uno de los
paquetes de artículos de ferretería. Aflojar los tornillos de
fijación del cuello y las tuercas en el cuello del bastidor del
motor. Quitar el perno y la clavija del cuello del bastidor del
motor. Pasar el tubo por la cubierta decorativa, la tapa de la
cubierta decorativa y la cubierta del cuello. [Nota: Se tiene
que voltear la tapa de la cubierta decorativa para que el lado
brillante dé al bastidor del motor.]
Pasar los cables del ventilador y el cable de seguridad a
través del tubo y con cuidado jalar el cableado en exceso por
la parte de arriba del tubo.
Enroscar el tubo en el cuello del bastidor del motor hasta
alinearse los agujeros para el perno y la clavija en el tubo con
los del cuello—asegurarse de que no se tuerzan los cables.
Volver a introducir el perno y la clavija que se quitaron
anteriormente. Apretar los tornillos de fijación del cuello y la
tuerca completamente. Bajar la cubierta del cuello hasta el
bastidor del motor.
[El "Ensamblaje del ventilador" continúa en la página
siguiente.]
NOTA: No se debe concluir que las precauciones de
seguridad importantes e instrucciones en este manual
van a abarcar todas las condiciones y situaciones
posibles que puedan ocurrir.Se debe entender que el
sentido común y la precaución son factores necesarios
en la instalación y la operación de este ventilador.
cable de seguridad
cableado
tubo
bastidor
del motor
perno
tornillo de fijación
del cuello
clavija
cubierta
decorativa
cubierta
del cuello
tapa de la
cubierta
decorativa
A
bola que
sirve para
colgar
perno
de tope
tornillo
de fijación
agujero para
el tornillo
de fijación

página 5
5. Ensamblaje del ventilador. (cont.)
bastidor
del motor
cubierta
decorativa
viga de
madera
parte saliente del
soporte de montaje
ranura en la bola
que sirve para colgar
cable de
seguridad
tornillo para
madera y
arandela
bucle del cable
de seguridad
Ya que esté sujetado el soporte de montaje a
la caja de salida y capaz de apoyar el
ventilador, usted está listo para colgar el
ventilador. Agarrar el ventilador firmemente
con las dos manos.Deslizar el tubo por la
abertura del soporte de montaje y dejar que
se detenga la bola en el soporte de montaje.
Girar la bola que sirve para colgar hasta que
la ranura de la bola se alinee con la parte
saliente del soporte de montaje.
ADVERTENCIA:El no alinear la ranura en la
bola que sirve para colgar con la parte
saliente del soporte de montaje puede
causar lesiones graves o la muerte.
Sugerencia: Solicitar ayuda de otra persona
para mantener sujeto la escalera y para que
le suba el ventilador cuando usted ya esté
preparado en la escalera para colgarlo.
Encontrar un punto de acoplamiento seguro
(se recomienda la viga de madera en el
techo) y asegurar el cable de seguridad.
Utilizar tornillo para madera para trabajos
pesados,arandela y arandela de seguridad
(no provistos) en el bucle del cable de
seguridad.Si es necesario, ajuste el bucle en
el extremo del cable de seguridad.El bucle
en el extremo del cable de seguridad debe
ser de tal tamaño que pase justo sobre la
punta de la parte roscada del tornillo para
madera. Se puede poner el cable en exceso
en el área del techo.

página 6
6. Instalación eléctrica.
PRECAUCION: Asegurarse de que la caja de salida esté
conectada a tierra como es debido o que exista un
conductor a tierra (VERDE o pelado).
Asegurarse de que toda conexión eléctrica cumpla con los
Códigos o las Ordenanzas Locales y el Código Nacional
Eléctrico. Si usted no está familiarizado con la instalación
eléctrica o los cables de la casa/el edificio son de colores
diferentes a los cuales se refieren a continuación, favor de
buscar un electricista calificado.
Nota: Si la longitud del alambrado que sale del ventilador es
demasiado,se puede cortarlo al largo deseado y luego
pelarlo.
Una vez que el ventilador esté bien sujeto en el soporte
de montaje, se puede hacer la instalación eléctrica como
sigue:
Conectar el cable NEGRO del ventilador al cable NEGRO
del techo con un conector para cable provisto.
Conectar el cable BLANCO del ventilador al cable
BLANCO del techo con un conector para cable provisto.
Conectar todos los conductores aTIERRA (VERDES) del
ventilador a los PELADOS/VERDES del techo con un
conector para cable provisto.
* Como una medida de seguridad adicional, envolver
cada conector para cable por separado con cinta
aisladora.
negro
del techo
blanco
azul
alambre conductor negro
toma de tierra
(verde o pelada)
alambre conductor blanco
blanco
negro
toma de tierra
(verde o pelada)
conector
para cable
*
PARA HACER LA INSTALACION ELECTRICA DEL CONTROL
DE PARED, quitar el interruptor de pared existente. Alambrar
el CONTROL DE PARED con los conectores para cable
provistos así como se muestra en el diagrama al lado.
* Como una medida de seguridad adicional,envolver cada
conector para cable con cinta aisladora.Delicadamente meter
los conectores para cable dentro de la caja de salida.
ADVERTENCIA :CONECTAR LOS CABLES SOLAMENTE EN EL
ORDEN QUE SIGUE!
ADVERTENCIA : Apagar los cortacircuitos en el panel de
electricidad que suplen corriente a la caja de salida y
asegurarse de que el interruptor de luz esté APAGADO.
Conectar el conductor a tierra VERDE al conductor a tierra de
la casa o directamente a uno de los tornillos de la caja de
salida.
Conectar un cable NEGRO del control de pared al cable
principal NEGRO (caliente) de la casa. Conectar el otro cable
NEGRO del control de pared al cable de carga NEGRO del
ventilador.
Sujetar el control de pared a la caja de salida y asegurarlo con
los tornillos del interruptor de pared original. Sujetar la placa
delantera al control de pared usando los 2 tornillos provistos
con el control de pared.
negro (AL ventilador)
verde
negro
(AL SUMINISTRO de fuerza)
negro
tierra
verde/
pelado
negro
(ENTRADA CA
del cortacircuitos)
caja de
salida
control
de pared placa
Las modificaciones no aprobadas por la parte responsable de la conformidad
podrían invalidar la autorización del usuario para manejar el equipo.
*NOTA: Se han hecho pruebas en este equipo y se ha comprobado que cumple con los límites para un
aparato digital de clase B,de acuerdo con la Parte 15 de las Reglas de la FCC. Se concibieron estos
límites para proveer protección razonable contra la interferencia adversa en una instalación residencial.
Este equipo produce,usa y puede radiar energía de radiofrecuencia y, si no se instala y no se usa según
las instrucciones,puede causar interferencia adversa en la radiocomunicación. Sin embargo,no hay
ninguna garantía de que no habrá interferencia en una instalación en particular.Si este equipo sí causa
interferencia adversa en la recepción de radio o televisión,que se puede determinar apagando y
prendiendo el equipo,se le urge al usuario a intentar rectificar la interferencia tomando una o más de
las medidas que siguen:
* Orientar la antena de nuevo o localizarla en otro sitio.
* Aumentar la separación entre el equipo y el receptor.
* Conectar el equipo a un tomacorriente en un circuito distinto al cual está
conectado el receptor.
Solicitar ayuda del distribuidor o un técnico de radio/televisión.
del ventilador

página 7
7. Colocación de la cubierta decorativa.
8. Colocación de las aspas.
Localizar los 2 tornillos en la parte inferior del soporte de
montaje y quitar el tornillo que está localizado más cerca del
extremo abierto del soporte de montaje.Aflojar parcialmente el
otro tornillo. Elevar la cubierta decorativa hasta el soporte de
montaje.Poner la parte redondeada del agujero con ranura en la
cubierta decorativa encima del tornillo aflojado en el soporte de
montaje y empujar hacia arriba. Girar la cubierta decorativa para
cerrarla.Volver a introducir el tornillo que se quitó, y luego
apretar bien ambos tornillos.Subir la tapa para la cubierta
decorativa hasta la cubierta decorativa,alinieando la parte
redondeada de los agujeros con ranura en la tapa para la
cubierta decorativa con las cabezas de tornillo en el fondo de la
cubierta decorativa. Girar la tapa de la cubierta decorativa a la
derecha (en el sentido de las agujas del reloj) hasta que ya no
gire.
cubierta
decorativa
tornillo
tornillo
soporte de
montaje
tapa para la
cubierta decorativa
9. Instalación de la caja de encendido.
Quitar los 3 tornillos en el borde exterior de la placa de la caja de
encendido (guardarlos para uso más adelante).
Quitar 1 tornillo de la placa de conexión en la parte inferior del
motor y aflojar los otros 2 tornillos. Alinear los agujeros con ranura
de en medio de la placa de la caja de encendido con los tornillos
aflojados en la placa de conexión, dejando que las conexiones tipo
"molex" del bastidor del motor pasen por el agujero de en medio
de la placa de la caja de encendido. Girar la placa de la caja de
encendido para cerrarla.Volver a introducir el tornillo que se quitó y
asegurar los 3 tornillos.
Alinear los agujeros en la cubierta de la caja de encendido con los
agujeros en la placa de la caja de encendido.Volver a introducir los
tornillos que se quitaron anteriormente y asegurar todos los
tornillos con un destornillador de estrella Phillips.
placa de la
caja de
encendido
bastidor
del motor
placa de
conexión
conexiones
tipo "molex"
cubierta de la caja
de encendido
Para ahorrar tiempo: Se pueden poner las arandelas en
los tornillos que son para las aspas antes de colocar las
aspas.
Localizar los 12 tornillos para fijar las aspas y las arandelas
en uno de los paquetes de artículos de ferretería. Deslizar
un aspa por una de las aberturas estrechas y rectangulares
en el bastidor del motor, alineando los agujeros en el aspa
con los agujeros en el brazo para el aspa (localizado en el
lado inferior del bastidor del motor)--referirse al dibujo
al lado. [Asegurarse de fijarse en la etiqueta en el aspa que
indique ESTE LADO HACIA ARRIBA.] Luego, poner la
placa para el aspa encima del brazo para el aspa,
asegurándose de alinear los 4 agujeros, como se muestra
en el dibujo al lado. Parcialmente introducir 4 tornillos para
fijar las aspas (junto con las arandelas). Apretar los
tornillos bien con un destornillador de estrella Phillips
sólo después de haber introducido los 4 tornillos. Repetir
el procedimiento con las demás aspas.
Nota: Apretar los tornillos para los brazos para las aspas
dos veces al año.
aspa
bastidor del motor
brazo para
el aspa
tornillos y arandelas
para fijar el aspa
placa para
el aspa

página 8
10. Proceso de aprendizaje automático./El activar el código.
control remoto control de pared
PARTE TRASERA PARTE DELANTERA DEL PANEL
Quitar la tapa de la batería en la parte de atrás del transmisor del control remoto.
Instalar la batería de 12 voltios (incluidas) en el transmisor y el control de pared.
IMPORTANTE: Guardar el transmisor lejos del calor excesivo o la humedad.Para prevenir daño al
transmisor, sacar la batería si no se va a utilizar el transmisor por un tiempo extendido.
Botones de VELOCIDAD del ventilador 1: usar para controlar la velocidad del ventilador de 1- 6
Botón de APAGADO 2: usar para apagar el ventilador
Botón de REVERSA 3: usar para controlar la dirección del ventilador
Botón de ILUMINACION 4: usar para controlar la luz superior o la luz inferior (si se
apilca).
CONMUTADORES DE LAS UNIDADES DE CONTROL REMOTO y botón SET 5:
Con los cortacircuitos apagados, poner los CONMUTADORES
DE LAS UNIDADES DE CONTROL REMOTO en el código
deseado. Encender la electricidad del ventilador, oprimir y
mantener sujeto el botón SET que se encuentra en la parte
trasera del control remoto y en el control de pared por
5 segundos dentro de 60 segundos de haber conectado la
electricidad que va al ventilador para sincronizarlo con el
motor del ventilador.
Función de REDUCTOR DE LUZ 6: Se determina la capacidad de bajar las luces dependiendo del
tipo de bombillas provistas con el ventilador. Si no se incluye
ninguna bombilla, no funcionará el reductor de luz.
Posición APAGADO (Off) = D / Posición ENCENDIDO (On) = ON
Interruptor corredero ON/OFF 7: [control de pared solamente] Usar para prender o apagar
el control de pared
Volver a poner la tapa a la batería en el transmisor. Escoger el panel decorativo para el control de pared y
sujetarlo fijamente en la parte delantera del control de pared.
IMPORTANTE:
Hay que SINCRONIZAR
el control remoto y el
control de pared
con el ventilador para
que funcionen
correctamente.
4
1
2
I
II
IV
VI
III
V
3
12V
1234
D
5
6
ON
SET
ON ECE
5
1234 D
12V
5
ON ECE ON
6
4
3
1
7
I
OFF ON
II
III IV
V
VI
2
5
IMPORTANTE: Usar
la MISMA SECUENCIA
de números en los
conmutadores de las
unidades de control
remoto para
que funcione bien
el ventilador.
