CRP Rock Crawler User manual

Instruction Manual
Gebrauchsanweisung
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Dear Customer,
thank you for your trust in this LRP product. By purchasing this LRP LRP Rock Crawler crawling action is guaranteed. Nothing will stand in the way of your new crawler no matter
what terrain – Everything is crawlable!
Due to the extremely tough construction with blue anodised aluminium chassis plates, oil-filled shocks and extreme chassis geometry the LRP Rock Crawler makes the toughest
obstacles look easy. In figures: 51° axle articulation, 51° maximum gradient and 47° ramp break angle.
Take offroad to the next level and go rock crawling.Nothing will stop you with the new LRP 1/16 Rock Crawler!
Please read and understand these instructions completely before you use this product. With operating this product, you accept the LRP warranty terms, which are at the end of
this instruction manual.
The Crawler that rocks!
Sehr geehrter Kunde,
vielen Dank für das Vertrauen in dieses LRP Produkt. Mit dem Kauf des neuen Rock Crawler von LRP ist kompromisslose Crawling-Kletter-Action mit Sicherheit garantiert.
Denn egal in welches Gelände Sie sich mit Ihrem neuen Extrem-Kletterer wagen – keine Herausforderung ist ihm zu schwer.
Dank extrem stabilem Fahrgestell mit zwei vertikalen Chassisplatten aus blau eloxiertem Aluminium, drehend gelagerten Öl-Druckstoßdämpfer und unfassbar groß-
em Federwegen besitzt der Rock Crawler eine unvergleichliche Geländegängigkeit – in Zahlen: 51° Achsverschränkung, 51° Steigfähigkeit und 47° Rampenwinkel.
Genießen Sie Offroad-Vergnügen in seiner extremsten Art. Mit dem neuen LRP 1/16 Rock Crawler in Profiqualität ist kein Gelände mehr vor Ihnen sicher. Unüber-
windbare Herausforderungen wird es für SIE ab sofort nicht mehr geben.
Bitte lesen und verstehen Sie diese Anleitung vollständig bevor Sie dieses Produkt einsetzen. Mit Inbetriebnahme dieses Produktes erklären Sie sich mit
den LRP Gewährleistungsbedingungen am Ende dieser Gebrauchsanweisung einverstanden.
The Crawler that rocks!

2
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Standard Servos 2x
2x
2-Channel Radio Set
(included in the RTR-set)
2-Kanal Fernsteueranlage
(im RTR-Set enthalten) 8 Batteries for transmitter AA-Size
(included in the RTR-set)
8 Batterien/Akkus für Sender Größe AA
(im RTR-Set enthalten)
7.2V 6-cell Battery (included in the RTR-set)
7.2V 6 Zellen Fahrakku (im RTR-Set enthalten)
Equipment Needed/Benötigtes Zubehör
Recommended Tools/Benötigtes Werkzeug
Electronical Speed Control
(included in the RTR-set)
Elektronischer 14.4V Fahrtenregler
(im RTR-Setenthalten)
Superglue
Sekundenkleber Oil/Grease
Öl/Fett
Needle Nosed Plier
Spitzzange
Side Cutter
Seitenschneider
Small Scissors
Kleine Schere
Screwdriver
Schraubendreher
Hobby Knife
Modellbaumesser
4.5mm Nut Driver
4.5mm Steckschlüssel

3
www.LRP.CC
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Bushing 2x
Gleitlager
1
5x11mm
3x6mm
10x15mm
Bushing 2x
Gleitlager
Bushing 2x
Gleitlager
2x
2x
2x
2
3
2x

4
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Round Head Screw 2x
Rundkopfschraube
Madenschraube 2x
Set Screw
E-CLIP 1x
E-CLIP
Pin 1x
Stift
Bushing 2x
Gleitlager
4
5
3x10mm
3x10mm
5x11mm
4mm
2mm
2x
2x

5
www.LRP.CC
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Ball Bearing 2x
Kugellager
6
5
2x
2x
3x6mm

6
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Round Head Screw 2x
Rundkopfschraube
E-CLIP 2x
E-CLIP
Round Head Screw 2x
Rundkopfschraube
Round Head Screw 1x
Rundkopfschraube
Lock nut 2x
Stoppmutter
8
9
10
2x
2x
2x
2mm
2.6x8mm
3x10mm
3x12mm
2.6mm

7
www.LRP.CC
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Set Screw 1x
Madenschraube 1x
Pinion 1x
Ritzel
Round Head Screw 2x
Rundkopfschraube
Washer 2x
Unterlegscheibe
11
12
3mm
2.6x20mm
2.6x6mm
11T
2x
2x

8
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Round Head TP Screw 2x
Rundkopf-Senkschraube
To secure perfect pinion-play use a sheet of paper as shown
Um optimales Ritzelspiel sicherzustellen verwenden Sie ein Stück Papier wie abgebildet
Round Head TP Screw 6x
Rundkopf-Senkschraube
3x10mm
2.6x10mm
13
14
15
2x
2x
2x

9
www.LRP.CC
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Countersunk TP Screw 3x
Senkkopf Schneideschraube
Round Head Screw 4x
Rundkopfschraube
2.6x10mm
2.6x8mm
16
17
2x

10
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Round Head Screw 4x
Rundkopfschraube
Kugel 16x
Ball
A 4x
B 4x
3x8mm
18
19
5.8mm

11
www.LRP.CC
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Round Head Screw 4x
Rundkopfschraube
Sleeve Axle/Chassis Strut 4x
Aufnahme Achs/Chassis Verstrebung
Spacer Small/Chassis Strut 4x
Abstandsbuchse klein/Chassis Verstrebung
Spacer Big/Chassis Strut 4x
Abstandsbuchse groß/Chassis Verstrebung
Round Head Screw 4x
Rundkopfschraube
Sleeve Axle/Chassis Strut 4x
Aufnahme Achs/Chassis Verstrebung
Axle / Chassis Strut B 4x
Achs/Chassis-Verstrebung
Axle / Chassis Strut A 4x
Achs/Chassis-Verstrebung
Spacer Small/Chassis Strut 4x
Abstandsbuchse klein/Chassis Verstrebung
3x28mm
3x15mm
4x
4x
20
21

12
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Round Head Screw 8x
Rundkopfschraube
Right
Rechts
Left
Links
Left
Links
Sleeve Axle/Chassis Strut 8x
Aufnahme Achs/Chassis Verstrebung
Spacer Small/Chassis Strut 8x
Abstandsbuchse klein/Chassis Verstrebung
3x15mm
22
Right
Rechts

13
www.LRP.CC
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Half-Threaded countersunk Screw 4x
Halb-Gewinde Senkkopfschraube
Note: Upper Shock mounting should be able to turn 360°.
Do not overtighten the screw.
Beachte: Die obere Dämpferbefestigung muss sich um 360° drehen können.
Schrauben nicht zu fest anziehen.
E-CLIP 8x
E-CLIP
O-ring 8x
O-Ring
Front & Rear Shocks 4x
Vordere & hintere Dämpfer
1.5mm
23
24

14

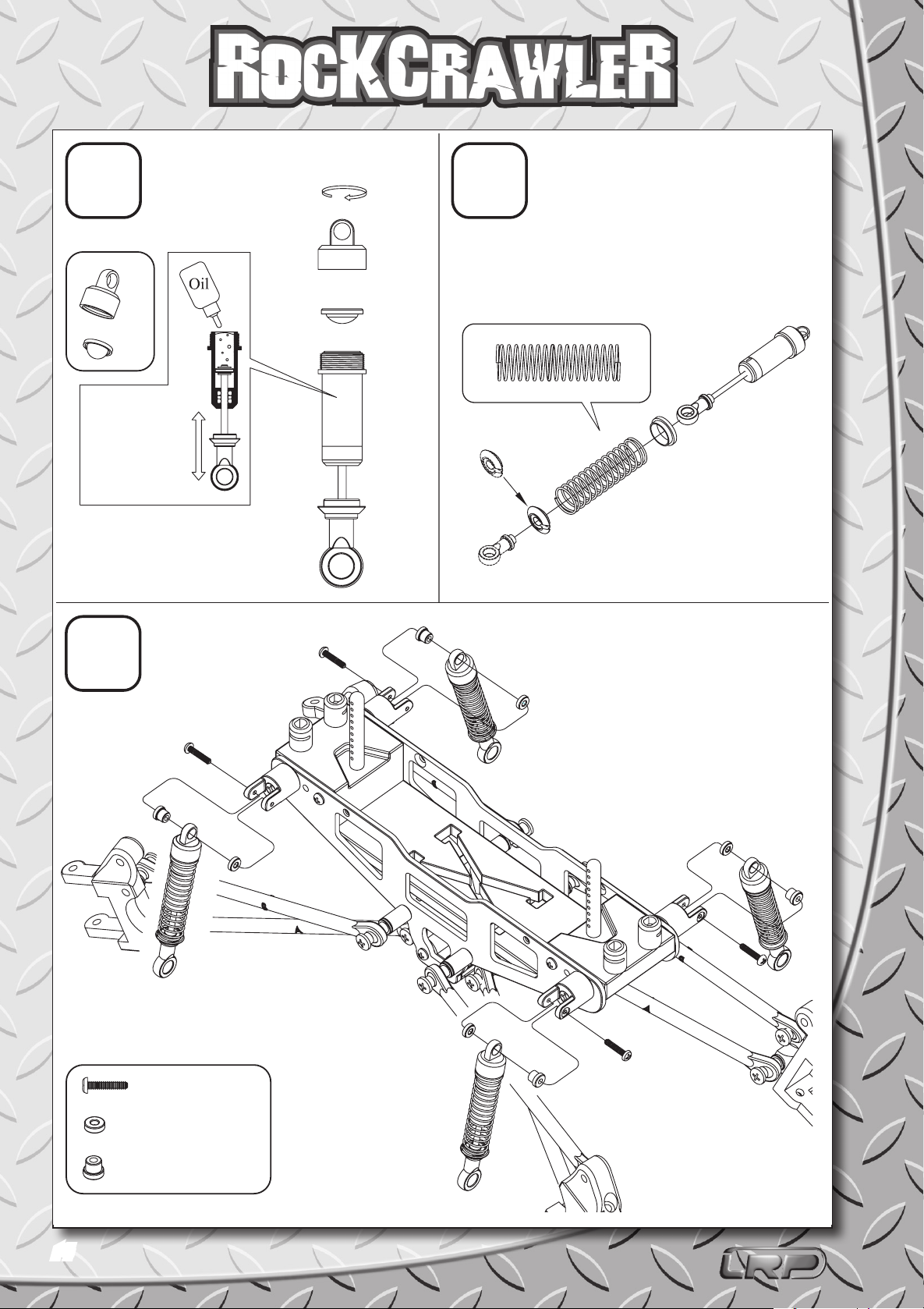

LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Move the shaft up and
down slowly to remove
the air bubbles.
Bewegen Sie den Kolben langsam
nachoben und unten, damit die
Luftblasenentweichen können.
Shock
Dämpfer
Shock
Dämpfer
Screw 4x
Schraube
Washer Shock Mounting 4x
Distanzscheibe Dämpferbefestigung unten
Sleeve upper Shock Mounting 4x
Aufnahme Dämpferbefestigung oben
4x
2x10mm
25 26
27
4x
4x

15
www.LRP.CC
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Round Head Screw 4x
Rundkopfschraube
Sleeve Axle/Chassis Strut 4x
Aufnahme Achs/Chassis Verstrebung
Spacer Small/Chassis Strut 4x
Abstandsbuchse klein/Chassis Verstrebung
Kugel 4x
Ball
5.8mm
3x15mm
28
29

16
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Round Head TP Screw 8x
Rundkopf-Senkschraube
Front and rear-end of the Crawler are similiar
Vorder-und Hinterachse sind baugleich
Lock nut 8x
Stoppmutter
Countersunk TP Screw 6x
Senkkopfschneideschraube
Front and rear-end of the Crawler are similiar
Vorder-und Hinterachse sind baugleich
3x30mm
2.6x6mm
3mm
30
31

17
www.LRP.CC
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Round Head Screw 1x
Rundkopfschraube
Round Head Screw 1x
Rundkopfschraube
Front
Vorne
C 2x
D 2x
Kugel 8x
Ball
5.8mm
3x18mm
3x10mm
32
33

18
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Round Head Screw 1x
Rundkopfschraube
Round Head Screw 1x
Rundkopfschraube
Round Head Screw 2x
Rundkopfschraube
7.2V Battery
7.2V Akkupack
White
Weiss
On
An
On
An
Red
Rot
Black
Schwarz Black Schwarz
Red
Rot
White
Weiss
7.2V Battery
7.2V Akkupack
Rear
Hinten
34
35
3x18mm
3x15mm
3x10mm

19
www.LRP.CC
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Round Head Screw 1x
Rundkopfschraube
3x10mm
Round Head Screw 1x
Rundkopfschraube
3x10mm
36
37
38
Front
Vorne
Rear
Hinten

20
LRP HIGH-PERFORMANCE 4WD AWS ELECTRIC R/C ROCK CRAWLER
Note: If installing Acoms or JR-Servos, please use
the two washer as shown above
Beachte: Falls Acoms oder JR-Servos verbaut werden, ver-
wenden Sie bitte die Unterlegscheiben wie oben
abgebildet
Rear
Hinten
Front
Vorne
39
40
41
Flat Head Screw 1x
Flachkopfschraube
3x10mm
Flat Head TP Screw 2x
Flachkopf-Schneidschraube
3x10mm
Flat Head Screw 2x
Flachkopfschraube
3x10mm
Flat Head TP Screw 2x
Flachkopf-Schneidschraube
3x10mm
Flat Head Screw 2x
Flachkopfschraube
3x10mm
