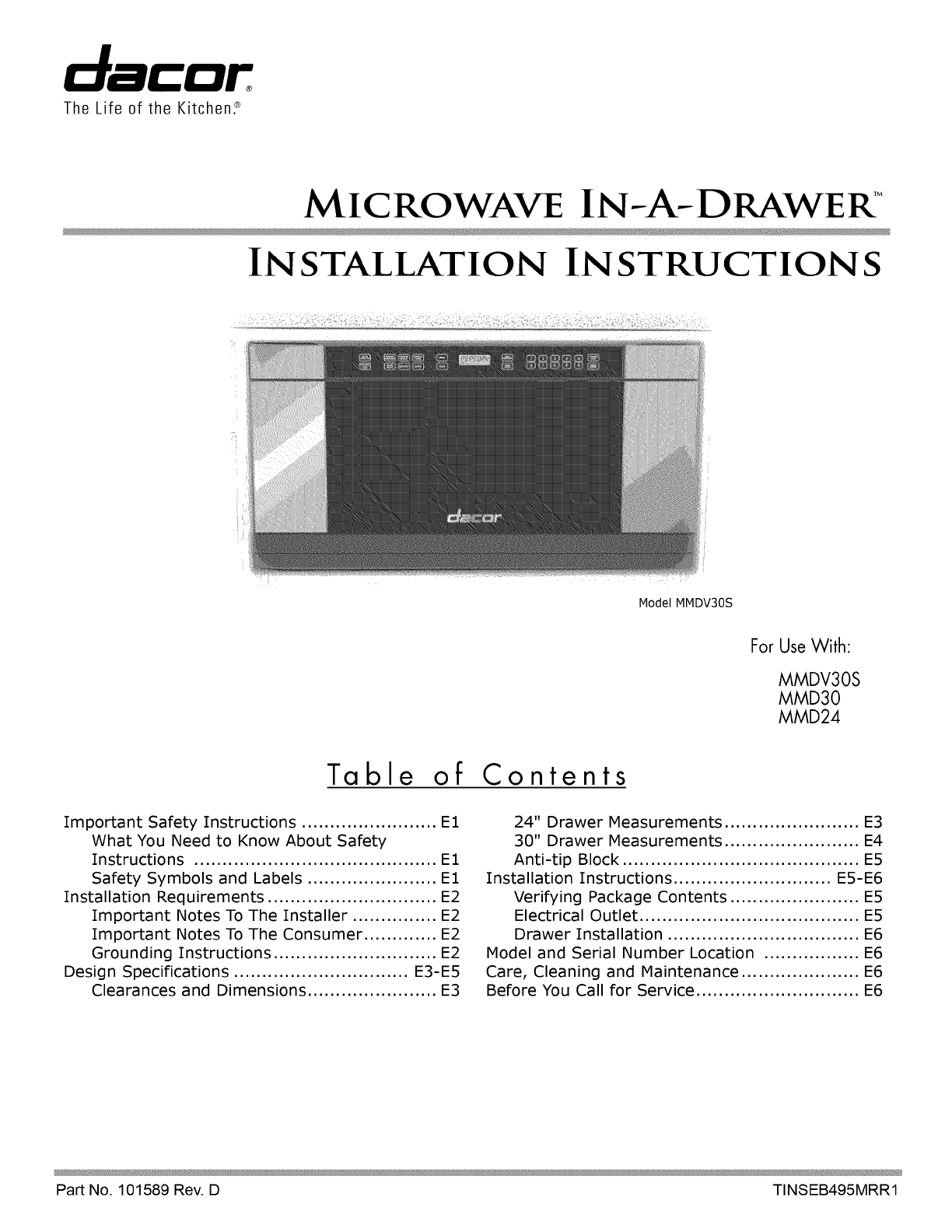

Dacor In-A-Drawer MMDV30S User manual

cacor
The Life of the Kitchen?
MICROWAVE IN -A- DRAWER"
nD aD DDD a
INSTALLATION INSTRUCTIONS
Model MMDV30S
For Use With:
MMDV30S
MMD30
MMD24
Table of Contents
Important Safety Instructions ...........cccceceeee ees El 24" Drawer Measurement.........c:cccceeeeeeeees E3
What You Need to Know About Safety 30" Drawer Measurement.........ccccseeeeeeees E4
INStrUCTIONS 10... . cece eee eset esse reese eeeeeeeeeenaees El Anti-tip BIOCK ......ccceseeeeeeceeeeeeeeeeeeeaeesaeeaees E5
Safety Symbols and Labels ................000000 E1 Installation Instructions............ccccceeeeeeeeees E5-E6
Installation Requirement .........cceeceeeeeneeeeeenees E2 Verifying Package Contents .........cccsceeeeenees E5
Important Notes To The Installer ............... E2 Electrical Outlet..........ccccccceeseeeseeeeseeeeeeeees E5
Important Notes To The Consumer............. E2 Drawer Installation ............ccccceeeeeeeeeeeeeees E6
Grounding Instructions.............cccceeeeeee eee E2 Model and Serial Number Location ................ E6
Design Specifications ...........ccccceceeeeeeeeeeees E3-E5 Care, Cleaning and Maintenance.............c:..00: E6
Clearances and DimensionsS.............0.cceeeee E3 Before You Call for Service...........cccceeeeeeeeeeeees E6
ELLA LLL
Part No. 101589 Rev. D TINSEB495MRR1

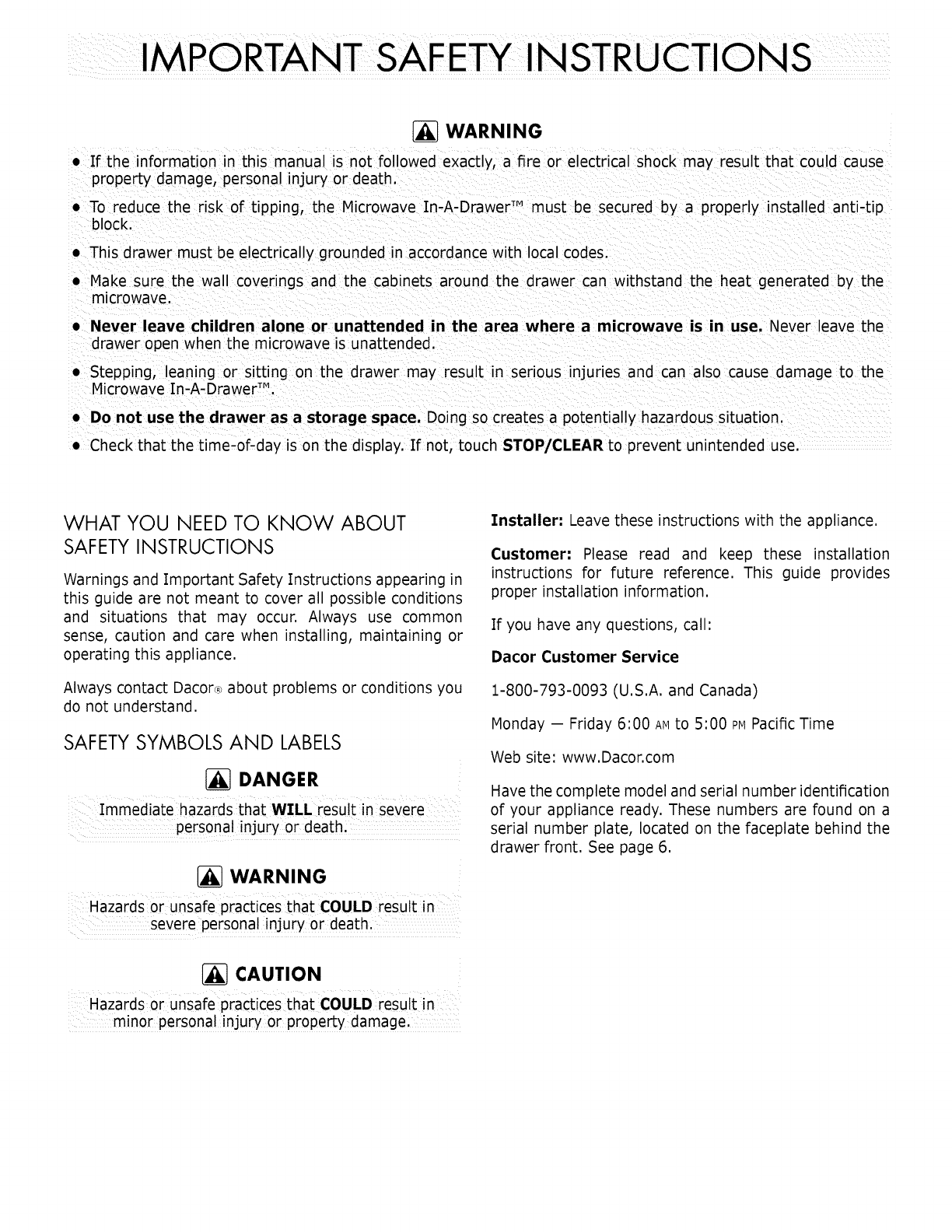

IMPORTANT SAFETY INSTRUCTIONS
WARNING
e If the information. in this: manual is not followed exactly, a fire or-electrical shock may result that could:cause
property. damage, personal injury.or.death.
e To reduce the.-risk-of tipping, the. Microwave In-A-Drawer™. must.be secured-by a properly.installed: anti-tip
block.
e. This drawer-must be electrically grounded in accordance with local codes.
e Make sure the wall-coverings: and the cabinets: around the drawer can withstand:the heat generated by. the
microwave.
e Never leave children alone or. unattended in. the area where a microwave is in use. Never. leave the
drawer open when the microwave is unattended:
e Stepping, leaning or sitting on the drawer may result in serious injuries and-can also ‘cause damage to the
Microwave In-A-Drawer™.
e Do not.use the drawer asa storage space. Doing so creates a potentially hazardous situation.
eCheck that the time-of-day-is:on the display.-If:not, touch STOP/CLEAR to. prevent-unintended-use.
WHAT YOU NEED TO KNOW ABOUT
SAFETY INSTRUCTIONS
Warnings and Important Safety Instructions appearing in
this guide are not meant to cover all possible conditions
and situations that may occur. Always use common
sense, caution and care when installing, maintaining or
operating this appliance.
Always contact Dacore about problems or conditions you
do not understand.
SAFETY SYMBOLS AND LABELS
DANGER
Immediate hazards that WILL result in severe
personal injury-or-death.
WARNING
Hazards or unsafe practices that COULD result in
severe personal ‘injury or-death.
CAUTION
Hazards:or unsafe practices that COULD result in
minor-personal injury or. property damage.
Installer: Leave these instructions with the appliance.
Customer: Please read and keep these installation
instructions for future reference. This guide provides
proper installation information.
If you have any questions, call:
Dacor Customer Service
1-800-793-0093 (U.S.A. and Canada)
Monday — Friday 6:00 am to 5:00 pm Pacific Time
Web site: www.Dacor.com
Have the complete model and serial number identification
of your appliance ready. These numbers are found on a
serial number plate, located on the faceplate behind the
drawer front. See page 6.

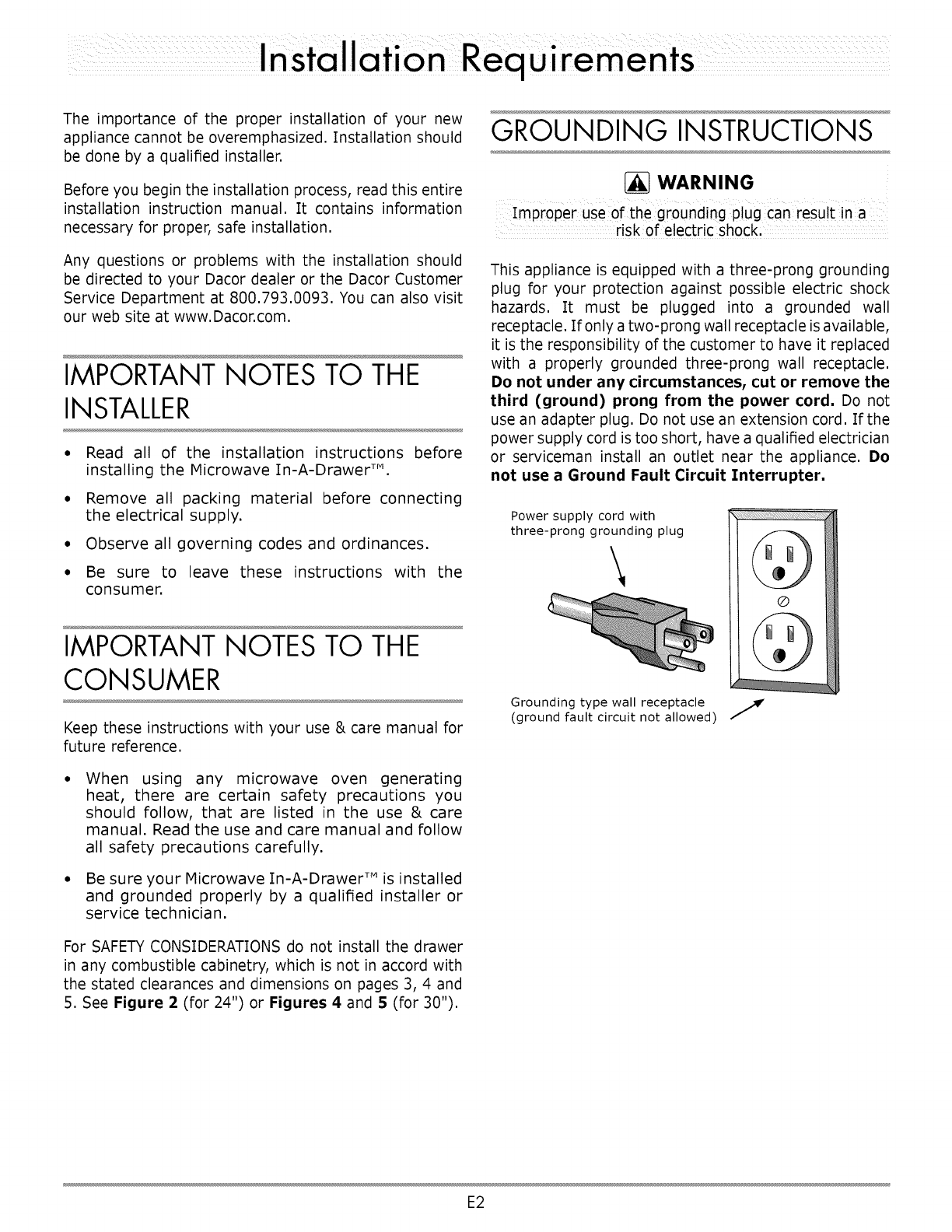

Installation Requirements
The importance of the proper installation of your new
appliance cannot be overemphasized. Installation should
be done by a qualified installer.
Before you begin the installation process, read this entire
installation instruction manual. It contains information
necessary for proper, safe installation.
Any questions or problems with the installation should
be directed to your Dacor dealer or the Dacor Customer
Service Department at 800.793.0093. You can also visit
our web site at www.Dacor.com.
IMPORTANT NOTES TO THE
INSTALLER
e Read all of the installation instructions before
installing the Microwave In-A-Drawer™.
e Remove all packing material before connecting
the electrical supply.
e Observe all governing codes and ordinances.
e Be sure to leave these instructions with the
consumer.
IMPORTANT NOTES TO THE
CONSUMER
Keep these instructions with your use & care manual for
future reference.
e When using any microwave oven generating
heat, there are certain safety precautions you
should follow, that are listed in the use & care
manual. Read the use and care manual and follow
all safety precautions carefully.
e Besure your Microwave In-A-Drawer™ is installed
and grounded properly by a qualified installer or
service technician.
For SAFETY CONSIDERATIONS do not install the drawer
in any combustible cabinetry, which is not in accord with
the stated clearances and dimensions on pages 3, 4 and
5. See Figure 2 (for 24") or Figures 4 and 5 (for 30").
GROUNDING INSTRUCTIONS
WARNING
Improper. use of the grounding plug ‘can result in-a
risk of electric shock.
This appliance is equipped with a three-prong grounding
plug for your protection against possible electric shock
hazards. It must be plugged into a grounded wall
receptacle. If only a two-prong wall receptacle is available,
it is the responsibility of the customer to have it replaced
with a properly grounded three-prong wall receptacle.
Do not under any circumstances, cut or remove the
third (ground) prong from the power cord. Do not
use an adapter plug. Do not use an extension cord. If the
power supply cord is too short, have a qualified electrician
or serviceman install an outlet near the appliance. Do
not use a Ground Fault Circuit Interrupter.
Power supply cord with
three-prong grounding plug
\
Grounding type wall receptacle
(ground fault circuit not allowed)
rat
E2

Design Specifications
CLEARANCES AND
DIMENSIONS
Dimensions that are shown in Figures 2, 4
and 5 must be used. Given dimensions provide
minimum clearance. Locate the electrical outlet
in the shaded area in the upper left-hand corner
of the cutout. See Figure 8.
The contact surface must be solid and level.
Pay special attention to the floor on which the
drawer will sit. The floor of the opening should be
constructed of plywood strong enough to support
the weight of the unit (about 100 pounds).
24" DRAWER MEASUREMENTS
Figures 1 and 2 contain the appliance and cutout
measurements for reference when planning the drawer’s
location.
pee
Figure 1
A. 21 '%2" F. 15 56"
B. 4*%e" G. 15 Ve"
C. 1 B/s2" H. 1" door thickness
D. 23%" |. 15” auto drawer opening
E. 23 %e" J. 48" power cord length
Check the location where the drawer will
installed for proper electrical supply.
be
Your oven can be built into a cabinet or wali by
itself or under any gas or electric wall oven.
Be sure that the clearance of the floor between
the wall oven and the drawer is a minimum of
2".
For updates of approved appliances that can be
used adjacent to the Microwave In-A-Drawer™ go
to www.Dacor.com.
Figure 2
A. 6" J. 23%" minimum depth
B. Electrical outlet location K. Allow %s" minimum overlap
C. anti-tip block L. 36" nominal countertop height
D. 5" M. Allow %e" minimum overlap
E. 3%" N. Floor must support 100 Ibs.
F. 4° ©. 19" to top of floor (recommended)
G. 22 4” opening P. *24" cabinet minimum
H. 14 216” to bottom of anti-tip block Q. 15 8/6" + He” opening
|. Allow %" minimum overlap NOTE: Open Top Cabinet illustrated
E3

Design Specifications

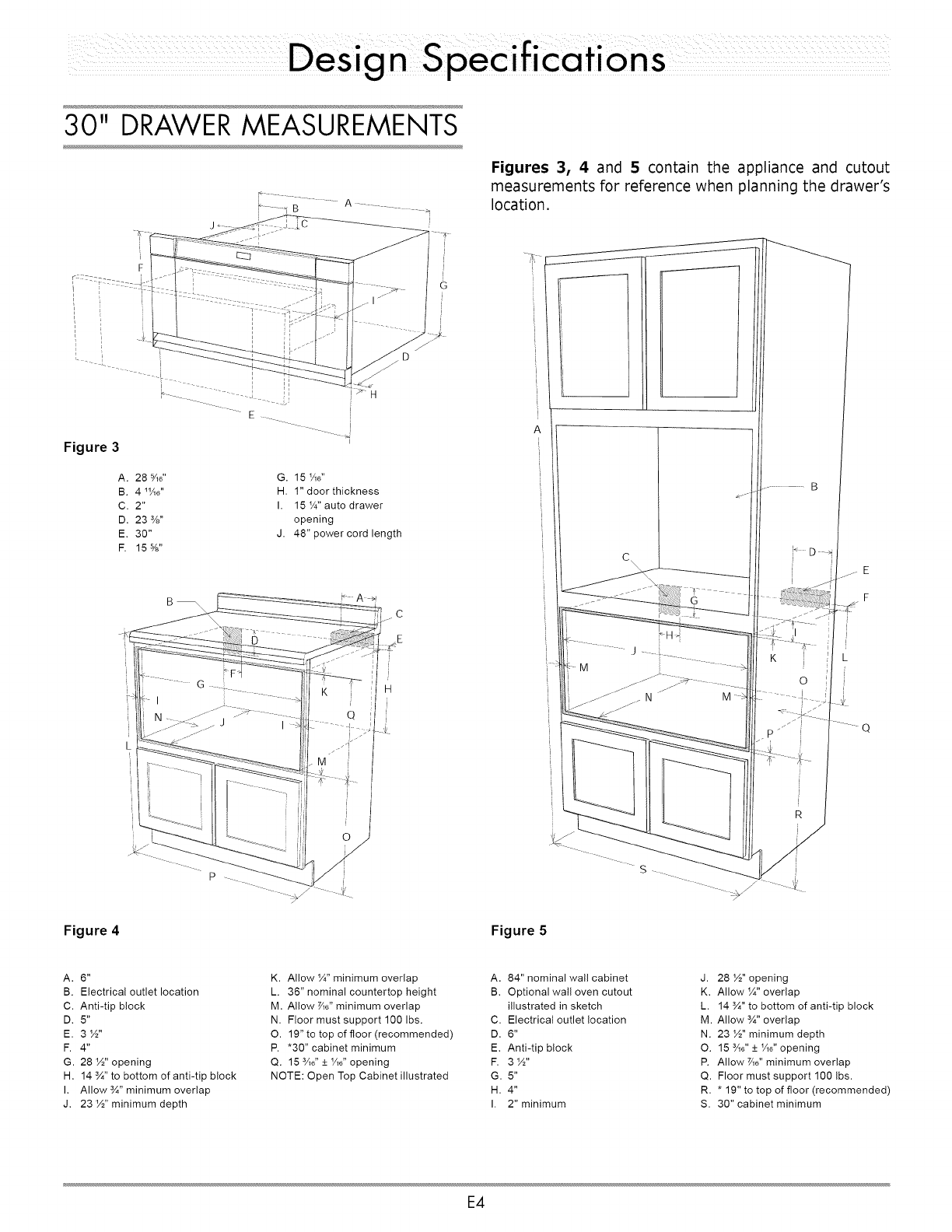

30" DRAWER MEASUREMENTS
Figures 3, 4 and 5 contain the appliance and cutout
measurements for reference when planning the drawer’s
location.
Figure 3
A. 28 Se" G. 15 %e"
B. 4 %e" H. 1" door thickness
Cc. 2” |. 15 %" auto drawer
D. 23%" opening
E. 30” J. 48” power cord length
F. 15 56"
Figure 4 Figure 5
A. 6" K. Allow %” minimum overlap A. 84" nominal wall cabinet J. 28%" opening
B. Electrical outlet location L. 36” nominal countertop height B. Optional wall oven cutout K. Allow %”" overlap
C. Anti-tip block M. Allow %e” minimum overlap illustrated in sketch L. 14%" to bottom of anti-tip block
D. 5” N. Floor must support 100 Ibs. C. Electrical outlet location M. Allow %” overlap
E. 3%" ©. 19” to top of floor (recommended) D. 6" N. 23 %" minimum depth
F. 4°" P. *30” cabinet minimum E. Anti-tip block 0. 15 %e" + “%s" opening
G. 28 4" opening Q. 15 %e" + Ye" opening F. 3%" P. Allow %e” minimum overlap
H. 14%” to bottom of anti-tip block NOTE: Open Top Cabinet illustrated G. 5" Q. Floor must support 100 ibs.
|. Allow %” minimum overlap H. 4" R. * 19" to top of floor (recommended)
J. 23%" minimum depth |. 2” minimum S. 30” cabinet minimum
EA

Design Specifications
ANTI-TIP BLOCK
NORMAL INSTALLATION STEPS
ANTI-TIP BLOCK INSTALLATION INSTRUCTIONS
To reduce the risk of tipping the drawer, the anti-tip block
must be properly installed 14 34" above the floor cutout.
The 6" anti-tip block must be provided by the installer.
See Figures 2 and 6 for (24") or Figures 4, 5, and 6
(for 30"). The anti-tip block prevents serious injury that
might result from spilled hot liquids.
If the drawer is moved to a different location later, the
anti-tip block must also be moved and installed. When
installed to the wall, make sure that the screws completely
penetrate the dry wall and are properly secured into the
base material underneath so that the block is totally
stable. When fastening, be sure that the screws do not
penetrate electrical wiring or plumbing.
as
i anti-tip
iL" block
Figure 6
Installation Instructions
VERIFYING PACKAGE
CONTENTS
e Remove all packing materials from inside the
drawer. DO NOT REMOVE THE WAVEGUIDE
COVER, which is located inside, on the ceiling of
the Microwave In-A-Drawer™.
Sealing
Surface
Waveguide
Cover .
e Remove the feature sticker, if there is one. Check
the drawer for any damage, such as misaligned or
bent drawer, damaged drawer seals and sealing
surfaces, broken or loose drawer guides and dents
inside the cavity or on the front side of the drawer.
If there is any damage, do not install or operate
the Microwave In-A-Drawer™ and contact your
dealer or a DACOR AUTHORIZED SERVICER.
Sealing
Surface
__. Oven
Cavity
Figure 7
ELECTRICAL OUTLET
electrical outlet
location >
Figure 8
The electrical requirements are a 120 volt 60 Hz, AC
only, 15 amp. or more protected electrical supply. It
is recommended that a separate circuit serving only
this appliance be provided.
The drawer is equipped with a 3-prong grounding
plug. It must be plugged into a wall receptacle that
is properly installed and grounded. Should you only
have a 2-prong outlet, have a qualified electrician
install a correct wall receptacle.
NOTE:
If you have any questions about the grounding or
electrical instructions, consult a qualified electrician
or service person.

Installation Instructions

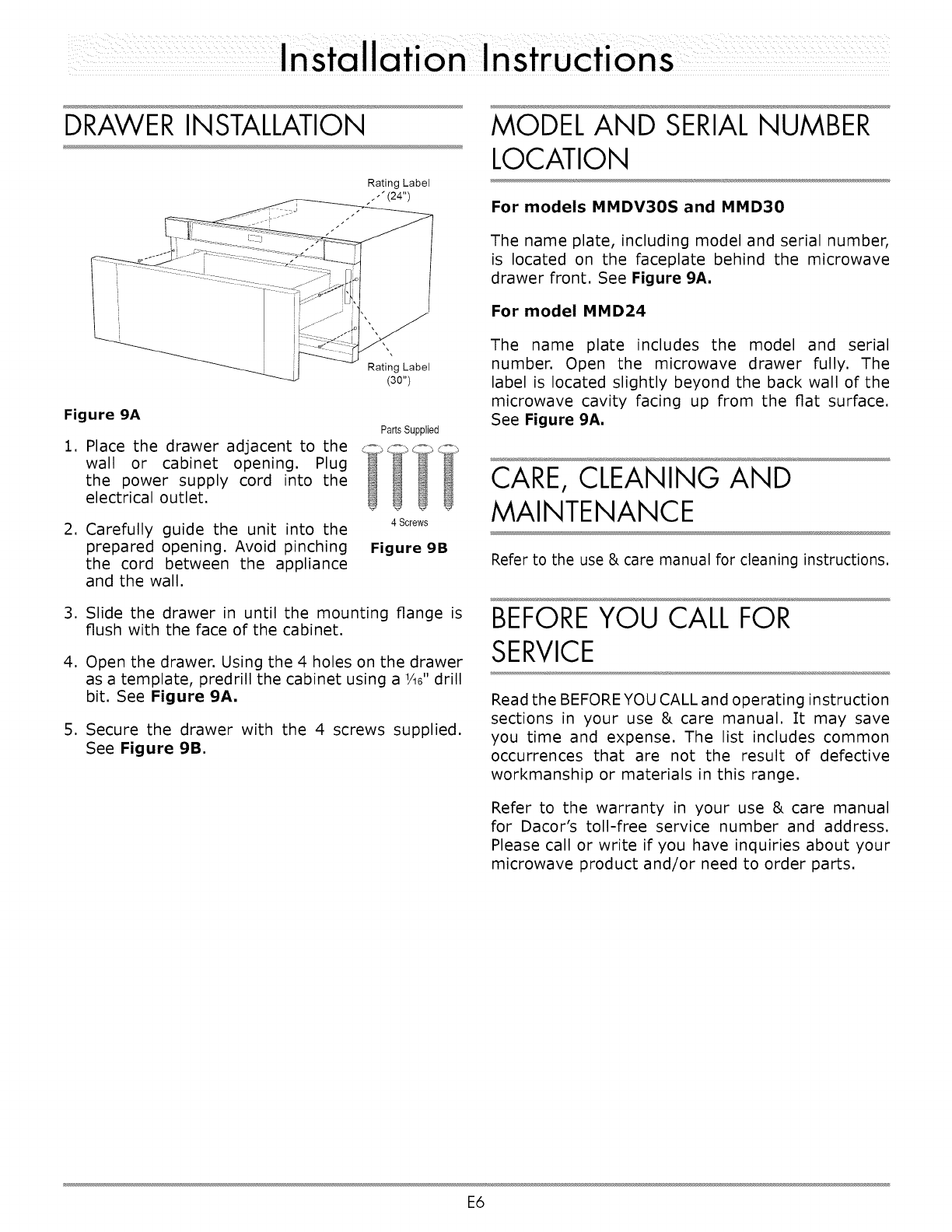

DRAWER INSTALLATION
Rating Label
7” (24°)
a
Rating Label
(30")
Figure 9A
Parts Supplied
1, SOS
Place the drawer adjacent to the D>
wall or cabinet opening. Plug
the power supply cord into the
electrical outlet.
. Carefully guide the unit into the 4 Screws
prepared opening. Avoid pinching
the cord between the appliance
and the wall.
Figure 9B
. Slide the drawer in until the mounting flange is
flush with the face of the cabinet.
. Open the drawer. Using the 4 holes on the drawer
as a template, predrill the cabinet using a %e" drill
bit. See Figure 9A.
. Secure the drawer with the 4 screws supplied.
See Figure 9B.
MODEL AND SERIAL NUMBER
LOCATION
For models MMDV30S and MMD30
The name plate, including model and serial number,
is located on the faceplate behind the microwave
drawer front. See Figure 9A.
For model MMD24
The name plate includes the model and serial
number. Open the microwave drawer fully. The
label is located slightly beyond the back wall of the
microwave cavity facing up from the flat surface.
See Figure 9A.
CARE, CLEANING AND
MAINTENANCE
Refer to the use & care manual for cleaning instructions.
BEFORE YOU CALL FOR
SERVICE
Read the BEFORE YOU CALL and operating instruction
sections in your use & care manual. It may save
you time and expense. The list includes common
occurrences that are not the result of defective
workmanship or materials in this range.
Refer to the warranty in your use & care manual
for Dacor’s toll-free service number and address.
Please call or write if you have inquiries about your
microwave product and/or need to order parts.
E6

cdacor
The Life of the Kitchen?

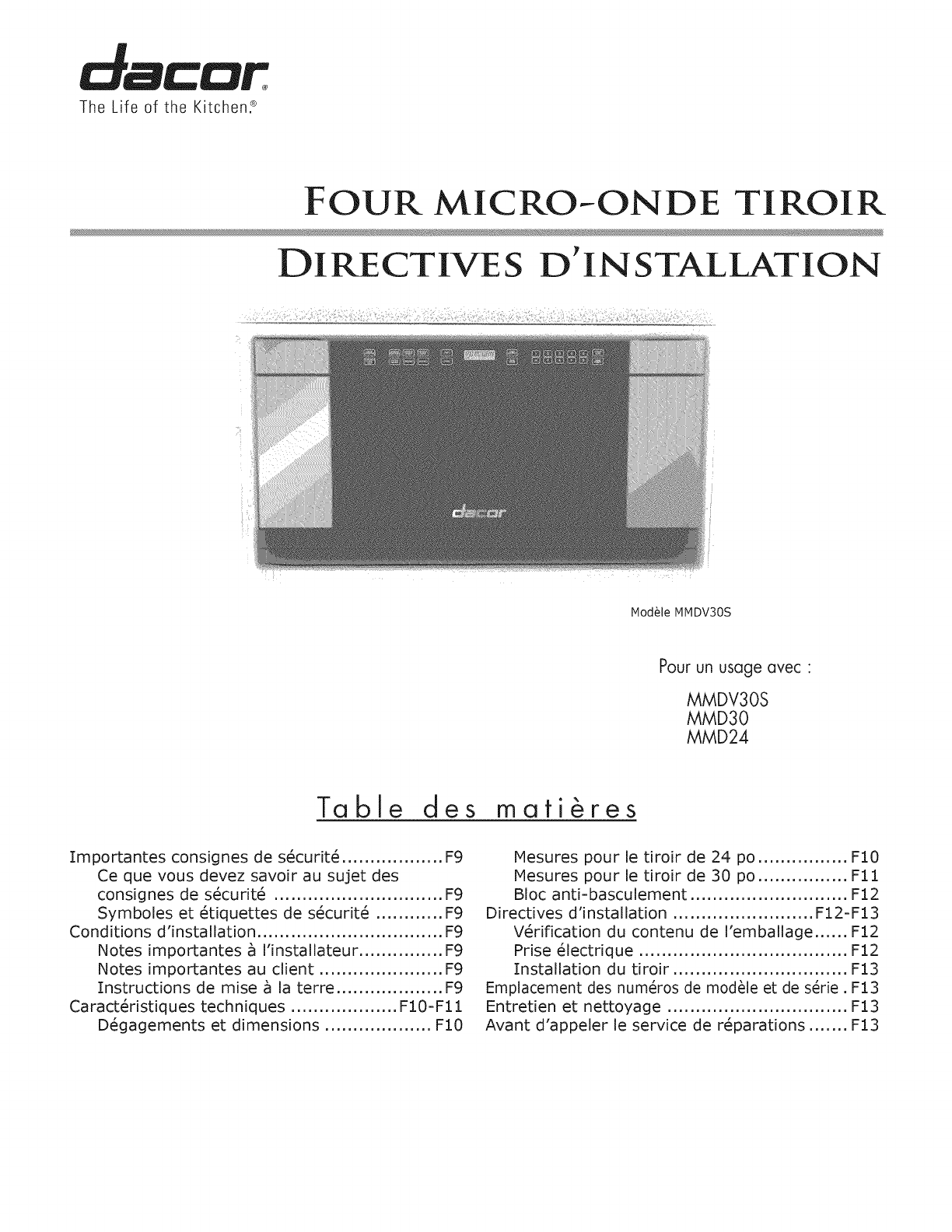

FOUR MICRO-ONDE TIROIR
LLB EI
ELLE SDD.
DIRECTIVES D’INSTALLATION
Modele MMDV30S
Pour un usage avec :
Table des matiéres
Importantes consignes de S@curité....cccceeeeeee es F9
Ce que vous devez savoir au sujet des
consignes de S@CUrité w..ccccccecseeeseeeneeseneune F9
Symboles et etiquettes de sécurité F9
Conditions d’installation.........cccccccceeeeeeeeeeeeeees F9
Notes importantes a l’installateur.......... F9
Notes importantes au client ..........cccceeeeeees F9
Instructions de mise a la terre... F9
Caractéristiques techniques ...............005 F1i0-Fii
Dégagements et dIMENSIONS ...ccccceeceee seen Fi0
MMDV30S
MMD30
MMD24
Mesures pour le tiroir de 24 po..........:00 Fi0
Mesures pour le tiroir de 30 po............00 Fil
Bloc anti-baSculeMent ........cccccecceeeeeeeeuees Fi2
Directives d’installation .......cccccccecseeeeeeees Fi2-F1i3
Vérification du contenu de l’emballage...... F1i2
Prise GI@CtriQUe ......ccccccececececeeeeeeeeeeeeeuees Fi2
Installation du tirOir ......ccceccceccsseeeeeeneenees Fi3
Emplacement des numéros de modeéle et de série .F13
Entretien et nettoyage ..........cceccececseeeseeeeenes Fi3
Avant d’appeler le service de réparations....... Fi3

IMPORTANTES CONSIGES DE SECURITE
MISE EN GARDE
@ Si l'information contenue dans ce manuel n’est pas exactement suivie, un incendie ou une décharge électrique
pourrait.causer des dommages mateériels, des blessures personnelles ou la mort.
e Pour réduire le:risque de basculement, le four Microwave :In-A-Drawer™. doit @tre fixé a l’aide d‘un bloc -anti-
basculement correctement installé.
e. Ce tiroir doit 6tre mis:a la terre en conformité avec les codes locaux.
e Vérifier que les revétements muraux et les ‘armoires autour du tiroir. peuvent supporter ja -chaleur.générée parle
four a micro-ondes.
Ne jamais laisser des enfants seuls ou sans surveillance dans un endroit.ou un four.a micro-ondes
fonctionne. Ne jamais laisser le tiroir ouvert quand-le four-est sans surveillance.
e.-Le fait-de monter, de s‘appuyer-ou de s’asseoir sur_le tiroir peut entrainer de sérieuses blessures et-peut-également
endommager:le four Microwave :In-A-Drawer™.
e Ne pas utiliser la cavité comme espace de rangement. Cela crée une situation potentiellement dangereuse.
® Vérifier que I’heure s‘affiche. Sinon, appuyer:sur STOP/CLEAR ‘pour empécher une utilisation non prévue.
CE QUE VOUS DEVEZ SAVOIR AU SUJET
DES CONSIGNES DE SECURITE
Les mises en garde et les importantes consignes de sécurité
apparaissant dans ce manuel ne couvrent pas toutes les
conditions et situations possibles. Il faut exercer son bon
sens, de ja prudence et de l’attention en installant en
entretenant et en utilisant cet apparell.
Toujours communiquer avec Dacore au sujet des
problemes ou des conditions que vous ne comprenez
pas.
SYMBOLES ET ETIQUETTES DE SECURITE
DANGER
Risques immeédiats qui. AURONT pour
conséquence de. severes- blessures oula. mort.
MISE EN GARDE
Risques ou comportements non sécuritaires
qui POURRAIENT avoir-pour-conséquence
de sévéres blessures ou'la mort.
ATTENTION
Risques ou comportements non sécuritaires
qui POURRAIENT avoir: pour consequence des
blessures ‘mineures ou. des:dommages materiels.
Installateur : Laisser ces directives avec l’appareil.
Client : Veuillez lire et conserver ce mode d’emploi et
d’entretien pour référence ultérieure. Ce manuel offre
l'information relative a une bonne utilisation et un bon
entretien,
Si vous avez des questions, appelez :
Service a la clientéle de Dacor
1-800-793-0093 (E.-U. et Canada)
Lundi a vendredi, 6 h a 1 h Heure du Pacifique
site Web: www.Dacor.com
Ayez en main les numéros de modéle et de série de
votre appareil. Ces numéros se trouvent sur une plaque
de série, située sur une plaque d’identification derriere
la fagade du tiroir.

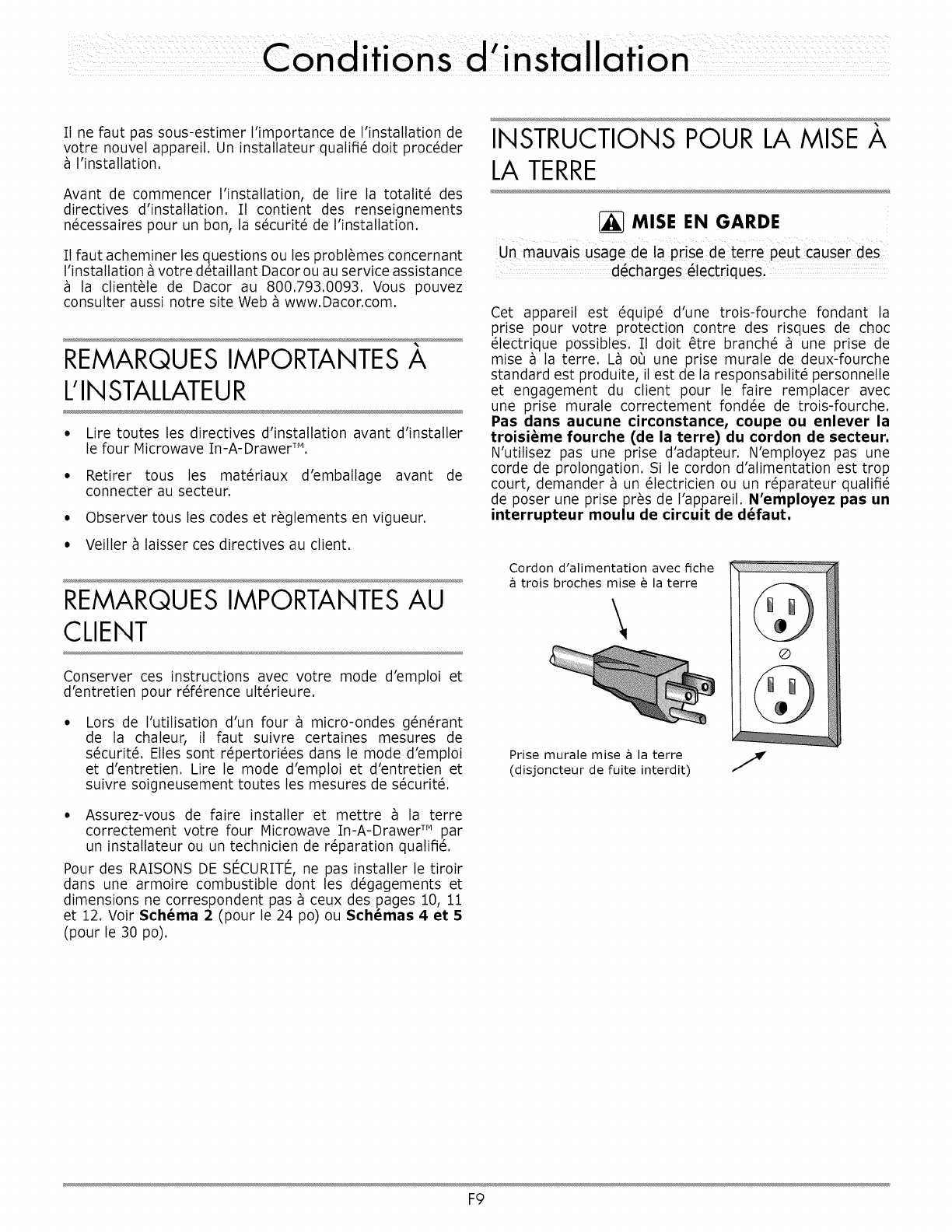

Conditions d’installation
Il ne faut pas sous-estimer |l’importance de |’installation de
votre nouvel appareil. Un installateur qualifié doit procéder
a l'installation.
Avant de commencer l’installation, de lire la totalité des
directives d’installation. Il contient des renseignements
nécessaires pour un bon, la sécurité de |’installation.
Il faut acheminer les questions ou les problemes concernant
l‘installation a votre detaillant Dacor ou au service assistance
a la clientéle de Dacor au 800.793.0093. Vous pouvez
consulter aussi notre site Web a www.Dacor.com.
REMARQUES IMPORTANTES A
L’INSTALLATEUR
e Lire toutes les directives d’installation avant d’installer
le four Microwave In-A-Drawer™.,
e Retirer tous les matériaux d’emballage avant de
connecter au secteur.
¢ Observer tous les codes et reglements en vigueur.
e Veiller a laisser ces directives au client.
REMARQUES IMPORTANTES AU
CLIENT
Conserver ces instructions avec votre mode d’emploi et
d’entretien pour référence ultérieure.
¢ Lors de l'utilisation d’un four a micro-ondes générant
de la chaleur, il faut suivre certaines mesures de
sécurité. Elles sont répertoriées dans le mode d’empioi
et d’entretien. Lire le mode d’emploi et d’entretien et
suivre soigneusement toutes les mesures de sécurité.
e Assurez-vous de faire installer et mettre a la terre
correctement votre four Microwave In-A-Drawer™ par
un installateur ou un technicien de réparation qualifie.
Pour des RAISONS DE SECURITE, ne pas installer le tiroir
dans une armoire combustible dont les dégagements et
dimensions ne correspondent pas a ceux des pages 10, 11
et 12. Voir Schéma 2 (pour le 24 po) ou Schémas 4 et 5
(pour le 30 po).
INSTRUCTIONS POUR LA MISE A
LA TERRE
MISE EN GARDE
Un mauvais usage dela prise de terre peut causer des
décharges électriques.
Cet appareil est équipé d’une trois-fourche fondant la
prise pour votre protection contre des risques de choc
électrique possibles. Il doit @étre branché a une prise de
mise a la terre. La ol! une prise murale de deux-fourche
standard est produite, il est de la responsabilité personnelle
et engagement du client pour le faire remplacer avec
une prise murale correctement fondée de trois-fourche.
Pas dans aucune circonstance, coupe ou enlever la
troisiéme fourche (de la terre) du cordon de secteur.
N’utilisez pas une prise d’adapteur. N’employez pas une
corde de prolongation. Si le cordon d’alimentation est trop
court, demander a un électricien ou un réparateur qualifié
de poser une prise prés de |’appareil. N’employez pas un
interrupteur moulu de circuit de défaut.
Cordon d’alimentation avec fiche
a trois broches mise é la terre
Prise murale mise a la terre
(disjoncteur de fuite interdit)
F9

Caractéristiques techniques
DEGAGEMENTS ET
DIMENSIONS
* Il faut utiliser les dimensions indiquées aux Schémas 2,
4 et 5. Ces dimensions offrent un dégagement minimal.
Repérer la prise électrique dans l’aire ombrée dans le
coin gauche supérieur de la découpe. Voir Schéma 8.
e Lasurface de contact doit étre solide et de niveau. Préter
une attention particuliére au plancher qui supportera le
tiroir. Le plancher de l’ouverture doit étre en contreplaqué
assez fort pour supporter le poids du four et sa propre
charge (environ 45,5 kg [100 |b]).
MESURES POUR LE TIROIR DE 24 PO
Les nombreuses dimensions des Schémas 1 et 2 sont des
références pour la préparation de la pose du tiroir.
Schéma 1
A. 21% po (549,3 mm) H. Epaisseur de la porte
B. 4 %e6 po (119,06 mm) 1 po (25,4 mm)
Cc. 1% po (44,50 mm) |. Ouverture tiroir 15
D. 23 % po (593,76 mm) po (381 mm)
E. 23 *%e po (604,82 mm) J. 48 po cordon
F. 15 5/a po (396,88 mm) d’alimentation longueur
G. 15 Ye po (382,58 mm) (565,15 mm)
Vérifier que l’emplacement ou le tiroir sera installé aura
une alimentation électrique appropriée.
Votre four peut étre installé dans une armoire, sur un
mur, ou sous un four mural au gaz ou électrique.
Vérifier que le dégagement du plancher entre le four
mural et le tiroir est au minimum de 2 po (50,8 mm).
Pour les mises a jour des appareils approuvés pour étre
utilisés pres du four Microwave In-A-Drawer™, aller a
www.Dacor.com.
Schéma 2
A. 6 po (142,40 mm) L. Hauteur de comptoir 36
B. Emplacement de la po (914,40 mm)
prise électrique M. Laisser un chevauchement
C. Bloc antibasculement de %s po (11,11 mm)
D. 5 po (127 mm) N. Le plancher doit support
E. 3% po (88,90 mm) 68 kg (100 Ib).
F. 4 po (101,60 mm) ©. 19 po (482,60 mm) au
G. Ouverture 22 % po (565,15 mm) dessus du plancher
H. 14 3/16 po (360,35 mm) a la base P. * minimum pour armoire
du bloc antibasculement 24 po (609,60 mm)
|. Laisser un chevauchement Q. Ouverture 15 S/18 po £ Ve
de % po (22,23 mm) po (385,75 mm + 1,59)
J. Profondeur min. 23 % REMARQUE : Armoire au
po (696,90 mm) dessus ouvert illustrée
K. Laisser un chevauchement
de %e po (4,76 mm)
FIO

Caractéristiques

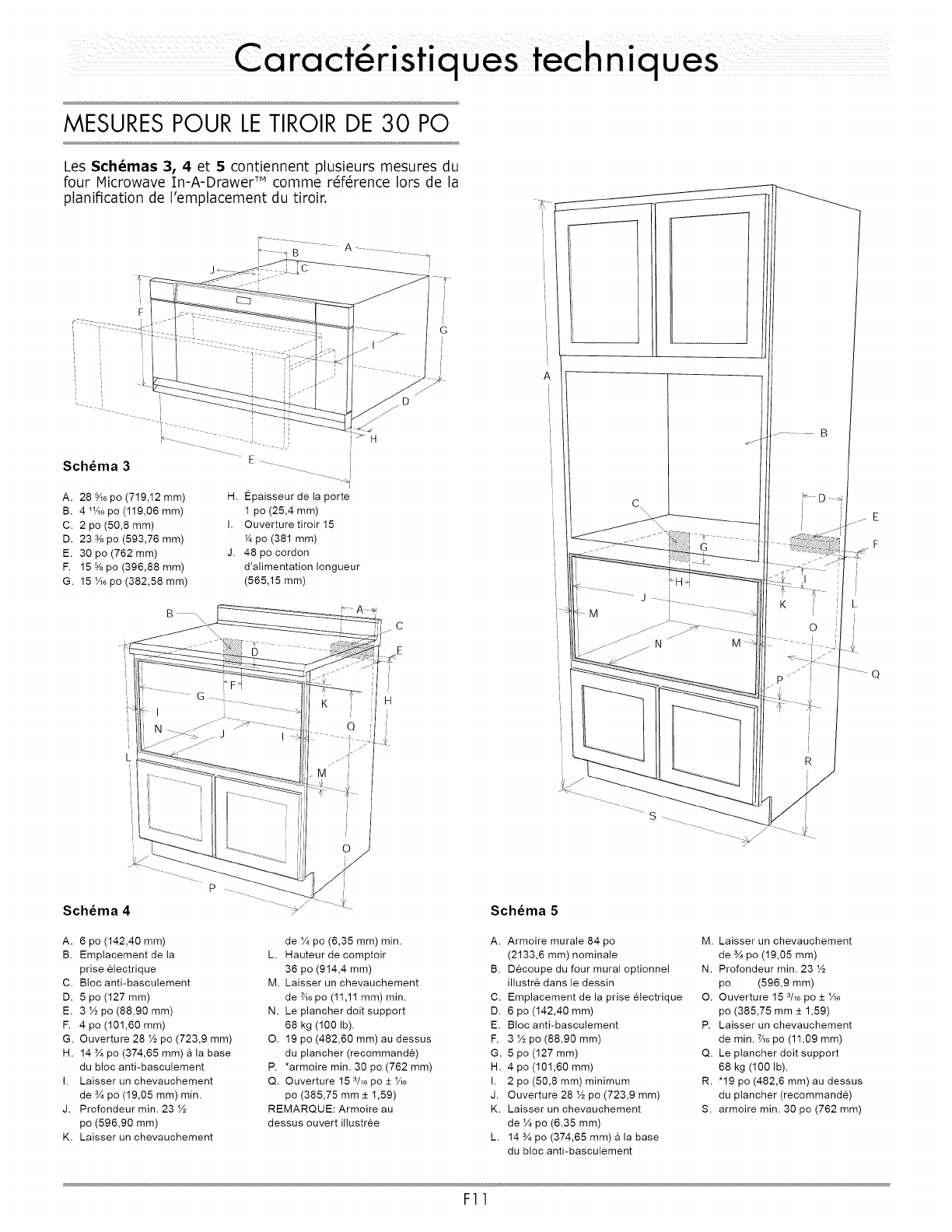

MESURES POUR LE TIROIR DE 30 PO
Les Schémas 3, 4 et 5 contiennent plusieurs mesures du
four Microwave In-A-Drawer™ comme référence lors de la
planification de l’emplacement du tiroir.
Schéma
3
Em
A.
28
%e
po
(719,12
mm)
H.
Epaisseur
de
la
porte
B.
4
%e
po
(119,06
mm)
1
po
(25,4
mm}
C.
2
po
(50,8
mm)
|.
Ouverture
tiroir
15
D.
23
%
po
(593,76
mm)
4
po
381
mm)
E.
30 po
(762
mm)
J.
48
po
cordon
F.
15
%
po
(396,88
mm)
d’alimentation
longueur
G. 15
%e po
(382,58
mm)
(565,15
mm)
Schéma 4
. 6 po (142,40 mm)
. Emplacement de la
prise électrique
. Bloc anti-basculement
. 5 po (127 mm)
. 3% po (88,90 mm)
4 po (101,60 mm)
. Ouverture 28 % po (723,9 mm)
. 14% po (374,65 mm) a la base
du bloc anti-basculement
Laisser un chevauchement
de % po (19,05 mm) min.
J. Profondeur min. 23 %
po (596,90 mm)
K. Laisser un chevauchement
ToOmmMog
oP
de % po (6,35 mm) min.
L. Hauteur de comptoir
36 po (914,4 mm)
M. Laisser un chevauchement
de %s po (11,17 mm) min.
N. Le plancher doit support
68 kg (100 Ib).
©. 19 po (482,60 mm) au dessus
du plancher (recommandé)
P. *armoire min. 30 po (762 mm)
Q. Ouverture 15 S/16 po = Ve
po (385,75 mm + 1,59)
REMARQUE: Armoire au
dessus ouvert illustrée
techniques
Schéma 5
AGT
Tromm™moo
wo
re
Armoire murale 84 po
(2133,6 mm) nominale
. Découpe du four mural optionne!
illustré dans le dessin
. Emplacement de la prise électrique
. 6 po (142,40 mm)
. Bloc anti-basculement
. 3% po (88,90 mm)
. 5 po (127 mm)
. 4 po (101,60 mm)
2 po (50,8 mm) minimum
Ouverture 28 % po (723,9 mm)
. Laisser un chevauchement
de % po (6,35 mm)
14% po (374,65 mm) a la base
du bloc anti-basculement
. Laisser un chevauchement
de % po (19,05 mm)
. Profondeur min. 23 %
po (596,9 mm)
. Ouverture 15 2/16 po + “Ye
po (385,75 mm # 1,59)
. Laisser un chevauchement
de min. “%s po (11,09 mm)
. Le plancher doit support
68 kg (100 Ib).
. *19 po (482,6 mm) au dessus
du plancher (recommandé)
. armoire min. 30 po (762 mm)
FI]

Caractéristiques techniques
BLOC ANTI-BASCULEMENT
ETAPES D’INSTALLATION NORMALE
DIRECTIVES D’INSTALLATION DU BLOC ANTI-BASCULEMENT
Pur réduire le risque de basculement du tiroir, le bloc
anti-basculement doit étre correctement installé 14 34 po
au-dessus du plancher sur lequel le four Microwave In-A-
Drawer™ sera posé. Le bloc anti-basculement de 6 po sera
fourni par linstallateur. Voir Schémas 2 et 6 pour le (24
po) ou Schémas 3, 5, et 6 (pour le 30 po). Le bloc anti-
basculement empéche de sérieuses blessures qui pourraient
survenir du déversement de liquides chauds.
Si le tiroir est déplacé a un endroit différent, le bloc anti-
basculement doit l’étre aussi et réinstallé. Lorsqu’ll est
installé au mur, vérifier que les vis completement a sec
pénétrent le mur et sont correctement sécurisés et dans
ie matériau de base underneathl le bloc soit parfaitement
stable. En fixant, Faire attention que les vis ne pénétrent
pas dans le cablage électrique ou la plomberie.
Bloc
Antibas-
™ culement
ee
Schéma 6
Directives d’installation
VERIFICATION DU CONTENU
DE L'EMBALLAGE
Retirer tous les matériaux d’emballage de la cavité
du four. NE PAS RETIRER LE COUVERCLE DU GUIDE
D’ONDES, situé contre la paroi supérieure de la cavité
du four Microwave In-A-Drawer™.
Surface .
d’étanchéité
Couvercle du_
guide d’ondes ~~~
Retirer, s‘il y en a une, l’étiquette autocollante des
caractéristiques. Vérifier que ie four n’a subi aucun
dommage, en particulier que la porte n’est ni tordue ni
décentrée, que les joints et les surfaces d’étanchéité ne
sont pas endommadgés, que les glissiéres du tiroir ne sont
pas brisées ou desserrées et que l’intérieur de la cavité
ou la facade ne porte aucune trace de coups. En cas de
quelque dommage que ce soit, ne pas faire fonctionner
le four a micro-ondes In-A- Drawer™ et communiquer
avec le détaillant ou un BUREAU DE SERVICE DACOR
AUTORISE.
Schéma 7
Surface
d’étancheité
Cavité
“"" du four
PRISE DE COURANT
Emplacement de fa prise
de courant
Schéma 8
Le courant alimentation est 120 volts, 60 Hz, CA seule-
ment, 15 A ou plus et doit étre protégé. Il est recommandé
d’alimenter cet appareil par un circuit séparé.
Le four est équipé d’une fiche trois broches, mise a la terre.
Il faut la brancher dans une prise murale correctement
installée et mise a la terre. Si vous ne possédez que des
prises a deux broches, demandez a un électricien de métier
d‘installer une prise murale qui convienne.
REMARQUE:
Pour toute question a propos de |'installation électrique ou
de la mise a la terre, consulter un électricien de métier ou
un réparateur qualifié.
FI2

Directives d’installation
INSTALLATION DU TIROIR
Caractéristiques
nominales (24 po)
Caractéristiques
nominales (30 po)
Schéma 9A Piéces fournies
PS “
1. Placer le four prés de l’ouverture du 2
mur oudel’armoire. Brancherlecordon & @ &
4 Vis
d’alimentation dans la prise électrique.
. Guider avec précaution le four Schéma 9B
assembié dans |’ouverture préparée.
Eviter de pincer le cordon entre le four
et le mur.
Faire complétement glisser le tiroir jusqu’a ce que la
bride de montage affleure a la face de l’armoire.
Ouvrir le tiroir. A l'aide des 4 trous du tiroir comme
gabarit, percer des avant-trous dans l’armoire avec un
foret de %e po. Voir Schéma 9A.
Fixer le tiroir avec les 4 vis fournies. Voir Schéma 9B.
EMPLACEMENT DES NUMEROS
DE MODELE ET DE SERIE
Pour modéles MMDV30S et MMD30
etiquette des caractéristiques nominales, y compris les
numéros de modéle et de série, est située sur une plaque
d‘identification derriére la facade du tiroir. Voir Schéma
9A.
Pour modéle MMD24
La plaque d‘identification comprend les numéros de série et
de modéle Ouvrir complétement le tiroir du four a micro-
ondes. L’étiquette se trouve légérement au-dela de la paroi
arriére de la cavité du four 4 micro-ondes sur la surface
plate. Voir Schéma 9A.
ENTRETIEN ET NETTOYAGE
Consulter le mode d’emploi
instructions de nettoyage.
et d’entretien pour les
AVANT D’APPELER LE SERVICE
DE REPARATIONS
Lire AVANT D’APPELER et les sections relatives a l'utilisation
dans votre mode d'emploi et d’entretien. Cela pourrait
vous faire économiser du temps et de l’argent. La liste
comprend les situations courantes qui ne sont pas dues a
une fabrication ou des matériaux défectueux de ce four.
Vous trouverez le numéro de service sans frais et l‘adresse
de Dacor dans la garantie dans votre mode d’emploi et
d’entretien.
Veuillez appeler ou écrire si vous avez des questions au
sujet de votre four a micro-ondes ou si vous avez besoin de
commander des piéces.
F13

Specifications contained within are subject to change without notice.
No liability is assumed by DACORze for changes in specifications.
Les caractéristiques contenues en dedans sont sujettes au changement sans communication préalable.
Aucune responsabilité n’est assumée par DACORe pour des changements des caractéristiques.
The information and images in this book are the copyright
property of Distinctive Appliances, Inc. Neither this book
nor any information or images contained herein may be
copied or used in whole or in part without the express
written permission of Distinctive Appliances, Inc.
Liinformation et les images en ce livre sont la propriété de copyright des
appareils distinctifs, inc. Ni ce livre ni quels l’information ou des images
contenues ci-dessus peut étre copiée ou employée entiérement ou
partiellement sans permission écrite exprés de Distinctive Appliances, Inc.
Web Site : www.Dacor.com
Phone/ Téléphone : [phone] ©2008 Distinctive Appliances, Inc. all rights reserved / tous droits réservés.
