Deltran battery tender Portable power pack User manual

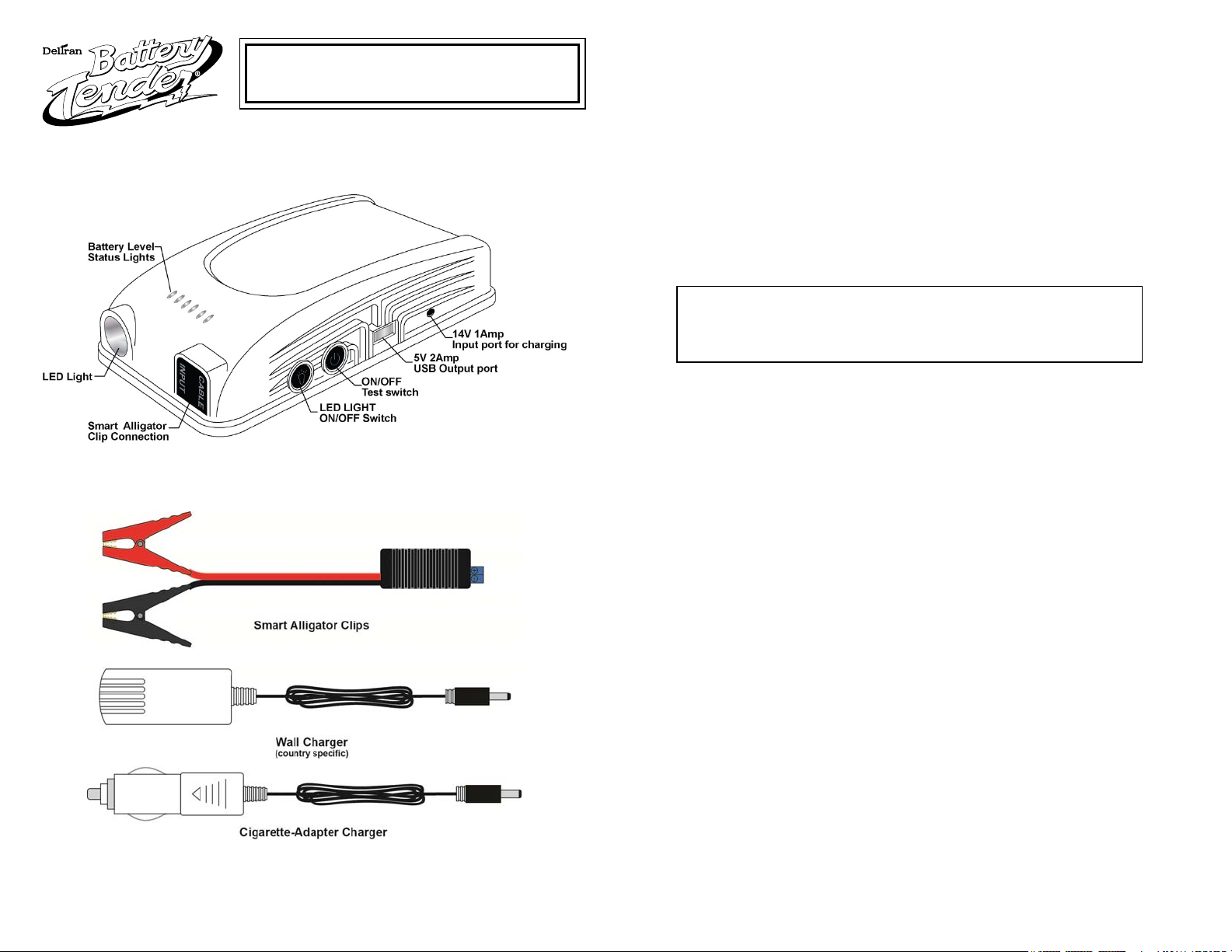

Portable Power Pack™ Features

Portable Power Pack™ Accessories

Portable Power Pack™

12V with Lithium Power

P/N 392-0300-RA 2

IMPORTANT SAFETY INSTRUCTIONS

1) SAVE THESE INSTRUCTIONS

2) Do not expose charger to rain or snow.

3) Use of an attachment not recommended or sold by the Portable Power Pack™

manufacturer may result in a risk of fire, electric shock, or injury to persons.

4) To reduce risk of damage to electric plug and cord, pull by plug rather than cord when

disconnecting charger.

5) An extension cord should not be used unless absolutely necessary. Use of improper

extension cord could result in a risk of fire and electric shock. If an extension cord must be

used, make sure:

a) That pins on plug of extension cord are the same number, size, and shape as those of

plug on charger;

b) That extension cord is properly wired and in good electrical condition; and

c) That wire size is large enough for ac ampere rating of charger as specified in Table 1

6) Do not operate charger with damaged cord or plug – replace the cord or plug immediately.

7) Do not operate charger if it has received a sharp blow, been dropped, or otherwise

damaged in any way; take it to a qualified serviceman.

8) Do not disassemble charger; take it to a qualified serviceman when service or repair is

required. Incorrect reassembly may result in a risk of electric shock or fire.

9) To reduce risk of electric shock, unplug charger from outlet before attempting any

maintenance or cleaning. Turning off controls will not reduce this risk.

10) WARNING – RISK OF EXPLOSIVE GASES.

a) WORKING IN VICINITY OF A LEAD-ACID BATTERY IS DANGEROUS.

BATTERIES GENERATE EXPLOSIVE GASES DURING NORMAL BATTERY

OPERATION. FOR THIS REASON, IT IS OF UTMOST IMPORTANCE THAT YOU

FOLLOW THE INSTRUCTIONS EACH TIME YOU USE THE CHARGER.

b) To reduce risk of battery explosion, follow these instructions and those published by

battery manufacturer and manufacturer of any equipment you intend to use in vicinity

of battery. Review cautionary marking on these products and on engine.

11) PERSONAL PRECAUTIONS

a) Consider having someone close enough by to come to your aid when you work near

a lead-acid battery.

b) Have plenty of fresh water and soap nearby in case battery acid contacts skin,

clothing, or eyes.

c) Wear complete eye protection and clothing protection. Avoid touching eyes while

working near battery.

d) If battery acid contacts skin or clothing, wash immediately with soap and water. If

acid enters eye, immediately flood eye with running cold water for at least 10

minutes and get medical attention immediately.

e) NEVER smoke or allow a spark or flame in vicinity of battery or engine.

f) Be extra cautious to reduce risk of dropping a metal tool onto battery. It might spark

or short-circuit battery or other electrical part that may cause explosion.

g) Remove personal metal items such as rings, bracelets, necklaces, and watches

when working with a lead-acid battery. A lead-acid battery can produce a short-

circuit current high enough to weld a ring or the like to metal, causing a severe burn.

h) Use charger for charging the Portable Power Pack™ only. It is not intended to supply

power to a low voltage electrical system.

i) NEVER jump a frozen battery.

TABLE 1

Length of Cord, Feet 25 50 100 150

AWG Size of Cord 18 18 18 16

12) CHARGER LOCATION

a) Locate charger as far away from Portable Power Pack™ as dc cable permits.

b) Never place charger directly above the Portable Power Pack™ being charged.

c) Do not operate charger in a closed-in area or restrict ventilation in any way.

d) Do not set Portable Power Pack™ on top of charger.

13) WARNING- WHEN JUMP STARTING A CAR:

a) Stay clear of fan blades, belts, pulleys, and other parts that can cause injury to

persons.

b) Check polarity of battery posts. POSITIVE (POS, P, +) battery post usually has

larger diameter than NEGATIVE (NEG, N,–) post.

c) Determine which post of battery is grounded (connected) to the chassis. If negative

post is grounded to chassis (as in most vehicles), see (e). If positive post is

grounded to the chassis, see (f).

d) For negative-grounded vehicle, connect POSITIVE (RED) clip to POSITIVE (POS, P,

+) ungrounded post of battery. Connect NEGATIVE (BLACK) clip to vehicle chassis

or engine block away from battery. Do not connect clip to carburetor, fuel lines, or

sheet-metal body parts. Connect to a heavy gage metal part of the frame or engine

block.

e) For positive-grounded vehicle, connect NEGATIVE (BLACK) clip to NEGATIVE

(NEG, N, –) ungrounded post of battery. Connect POSITIVE (RED) clip to vehicle

chassis or engine block away from battery. Do not connect clip to carburetor, fuel

lines, or sheet-metal body parts. Connect to a heavy gage metal part of the frame or

engine block.

14) CAUTIONS

a) Do not immerse in water.

b) Do not use or store the Portable Power Pack™ near sources of fire or heater.

c) Do not put the Portable Power Pack™ into a fire or apply direct heat to it.

d) Do not pierce the Portable Power Pack™ casing.

e) Do not strike, throw, or subject the Portable Power Pack™ to sever physical

shock.

f) Do not attempt to modify the Portable Power Pack™ in any way.

g) Do not place the Portable Power Pack™ in a microwave oven or pressurized

container.

h) Do not use the Portable Power Pack™ if it gives off an odor or generates heat

i) Do not insert any metal object into the cable input opening as this could

cause a spark and electric shock.

USER INSTRUCTIONS

CHARGING the PORTABLE POWER PACK™

1) The Portable Power Pack™ contains a 12V lithium battery and will self-discharge over a

period of time especially in higher temperatures. Therefore when the unit is not frequently

used it is recommended you recharge the Portable Power Pack™ at least every six

months.

2) To check the battery level, simply press the ON/OFF button and the battery level status

lights will illuminate. If there are 3 or less lights illuminated the battery is too low to be

used to jump start a vehicle and must be charged before use.

3) The Portable Power Pack™ battery is delivered in a partially charged state and must be

charged before use.

4) To charge the Portable Power Pack™ you can use either the wall charger or the cigarette

adapter that is supplied with the unit. When the Portable Power Pack™ is being charged

the battery level status lights will flash, then turn solid indicating the battery capacity.

When all six lights are solid the Portable Power Pack™ is fully charged.

5) DO NOT USE any other type of charger than the ones supplied to charge the Portable

Power Pack™. Doing so could be dangerous and also damage the battery and void the

warranty. 4

JUMP STARTING A VEHICLE

1) DO NOT attempt to jump start a vehicle if there are less than 3 battery level lights

illuminated on the Portable Power Pack™. To check the battery level, simply press the

ON/OFF button on the Portable Power Pack™.

2) Stay clear of fan blades, belts, pulleys, and other parts that can cause injury to persons.

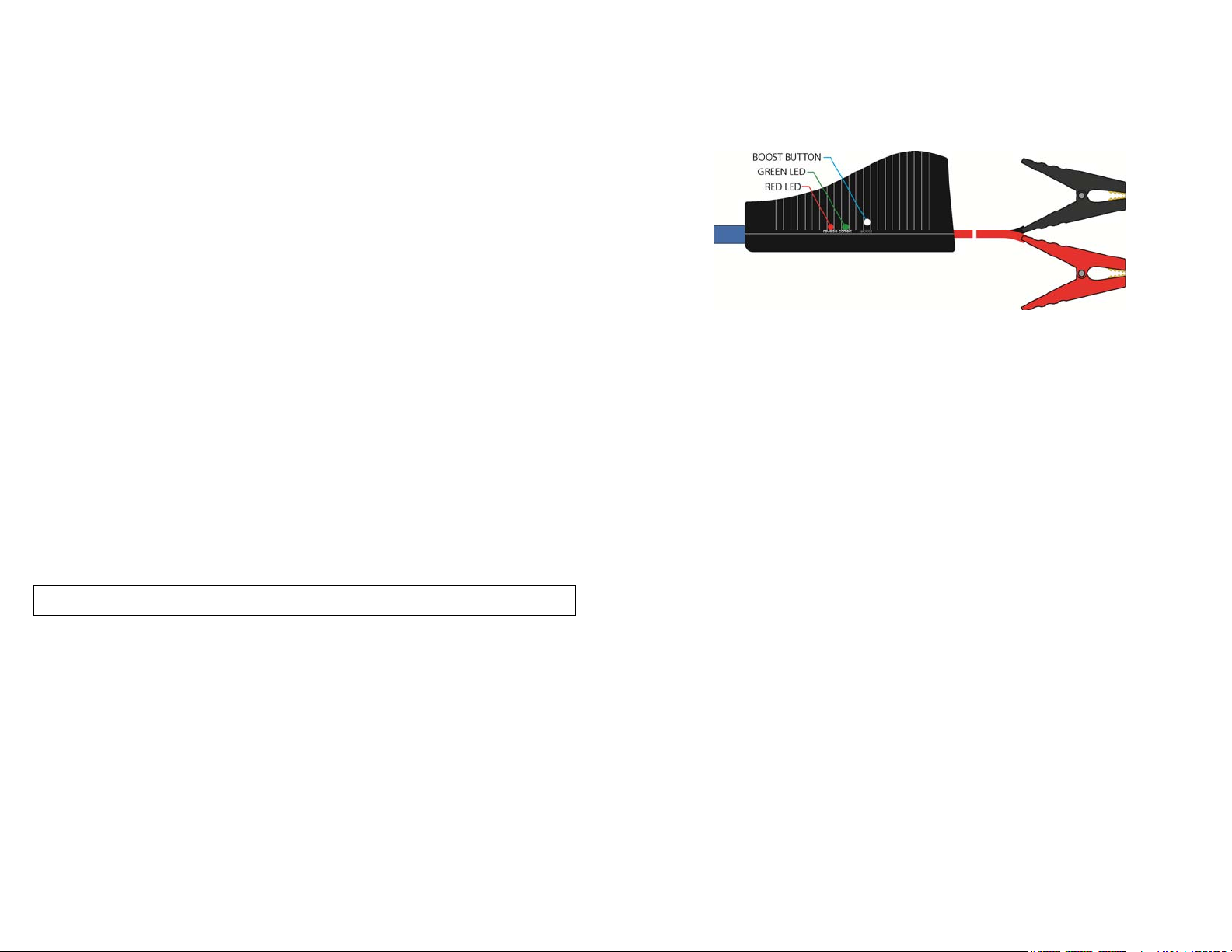

3) Plug the Smart Alligator Clips into the connector on the end of the Portable Power Pack™

that is marked “Input Cable” by flipping the protective cover down and inserting the blue

connector on the end of the Smart Alligator Clips. Observe the LED lights.

4) Connect the RED (+) clip to the positive (+) battery post and then the BLACK (-) clip to

the negative (-) battery post or a suitable GND.

5) If the alligator clips are connected in the correct polarity and there is enough power in the

vehicle battery the Green LED will illuminate on the side of the Smart Alligator Clip unit.

You can then start the engine. If the engine does not start within the first 5-8 seconds,

stop cranking and wait at least one minute before attempting to start the engine again.

a. Green LED Flashing & Acoustic “Beeping”- This means the vehicle battery voltage

is too low and the “Boost” button on the side of the Smart Alligator clips must be

pushed. This should turn the Green LED on. Then crank the engine within 30 seconds.

b. Red LED ON & a constant Acoustic “Beep”- The polarity of the alligator clips is not

correct. Check connection and reverse the polarity. The acoustic “beep” should stop

and the Green LED should be on. Then crank the engine within 30 seconds.

c. NO LED Lights or Acoustic sound – Dead battery or bad connection. Check to

ensure you have a good connection. Then press the “Boost” button which should turn

the Green LED on. Then crank the engine within 30 seconds.

6) Once the engine has started first unplug the Smart Alligator Clip unit from the Portable

Power Pack™, then disconnect the BLACK (-) negative clip first followed by the RED (+)

positive clip.

7) After use press the Portable Power Pack™ ON/OFF button to turn the unit off.

5V USB OUTPUT PORT

1) The 5V 2Amp USB output port can be used for charging your cell phone, tablet, PSP,

PDA, MP3/MP4 etc.

2) Connect your device to the Portable Power Pack™ using the appropriate cable and push

the ON/OFF button on the Portable Power Pack™ to start charging your device. The

battery level lights will also illuminate on the Portable Power Pack™.

3) After your device is charged remove the USB cable from Portable Power Pack™.

4) The Portable Power Pack™ will automatically shut down and the battery level lights will

extinguish.

5) Make sure all appliances are disconnected from the USB Output port and the Portable

Power Pack™ is off before placing back in storage or charging.

WARRANTY

The Portable Power Pack™ comes with a twelve (12) month limited warranty against defects

or failure within one (1) year from purchase.

THIS LIMITED WARRANTY IS VOID under the following conditions:

1) The product is misused, subjected to careless handling, or operated under

conditions of extreme temperature, shock, or vibration beyond our recommendations

for safe and effective use.

2) The product is disassembled or repaired by anyone who is not a factory authorized

service representative.

3) The product was purchased from an unauthorized source. Warranty is not

transferable from original purchaser.

4) Any physical damage to the Portable Power Pack™ or any accessories occurring

after purchase.

5) Any modifications to the Portable Power Pack™ or accessories.

6) Any corrosion including salt water.

If you believe your Battery Tender® product is defective at any time during the

specified warranty period, go to www.batterytender.com/warranty for warranty

service.

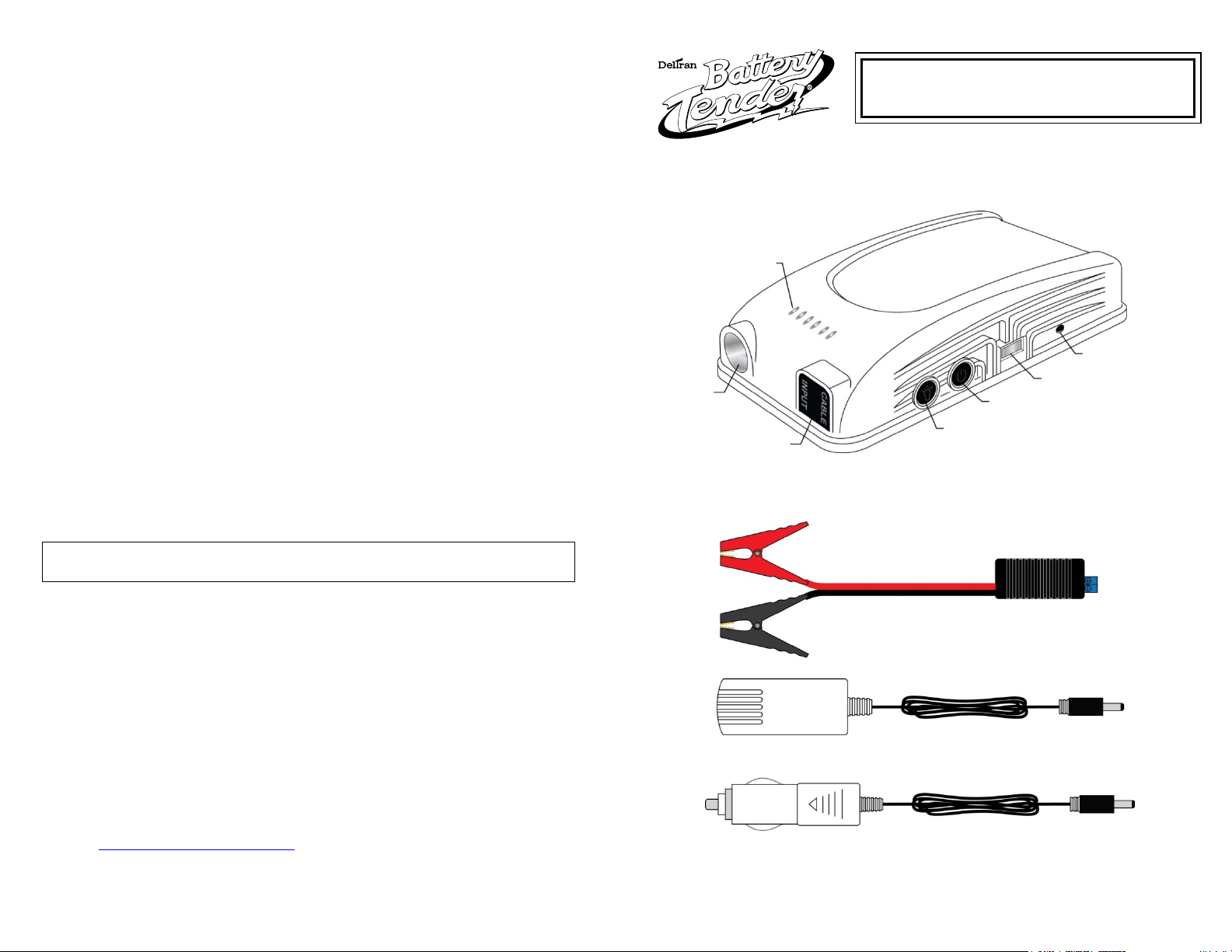

Portable Power Pack™ - Leistungsmerkmale

Portable Power Pack™ - Zubehör

Portable Power Pack™

12 V mit Lithium-Batterien

Krokodilklemmen

Wandsteckdosen-Ladeadapter

(länderspezifisch)

Zigarettenanzünder-Ladeadapter

LEDs der

Batterieladestands-

LED

Steckbuchse für das

Krokodilklemmenmodul

LED-EIN/AUS-

Schalter

EIN/AUS-

Testschalter

Eingang 14 V, 1 A

zum Laden

USB-Ausgang

(5 V, 2 A)

WICHTIGE SICHERHEITSANWEISUNGEN

1) BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

2) Das Ladegerät darf weder Regen noch Schnee ausgesetzt werden.

3) Die Verwendung eines Zusatzgerätes, das vom Hersteller des Portable Power Pack™

weder empfohlen noch verkauft wird, kann Brandgefahr bedeuten oder zu Stromschlägen

oder Verletzungen führen.

4) Ziehen Sie stets am Stecker, wenn Sie das Ladegerät von der Stromversorgung trennen

wollen, um Beschädigungen von Netzkabel und Stecker zu vermeiden.

5) Verwenden Sie nur ein Verlängerungskabel, wenn es unbedingt erforderlich ist. Die

Verwendung eines nicht geeigneten Verlängerungskabels kann zu Brand- und

Stromschlaggefahr führen. Falls ein Verlängerungskabel erforderlich ist, achten Sie

darauf:

a) Dass die Stifte am Stecker des Verlängerungskabels die gleiche Anzahl, Größe und Form

aufweisen wie die Stifte am Ladegerät;

b) Dass das Verlängerungskabel ordnungsgemäß verdrahtet ist und sich in einem guten

elektrischen Zustand befindet; und

c) Dass die Drahtgröße für den Wechselstrom-Ampere-Wert des Ladegerätes ausreicht, wie

in Tabelle 1 festgelegt.

TABELLE 1

Kabellänge, Meter (Fuß) 7,5

(25) 15

(50) 30

(100) 45

(150)

Kabeldurchmesser (AWG) 18 18 18 16

6) Bei beschädigtem Kabel bzw. Stecker darf das Ladegerät nicht betrieben werden -

ersetzen Sie in einem solchen Fall sofort das Kabel bzw. den Stecker.

7) Falls das Ladegerät einen schweren Stoß erlitten hat, fallen gelassen oder auf andere

Weise beschädigt wurde, darf es nicht verwendet werden. Bringen Sie es zu einem

qualifizierten Reparaturbetrieb.

8) Nehmen Sie das Ladegerät nicht auseinander, sondern bringen Sie es zu einem

autorisierten Reparaturdienst, wenn eine Wartung oder Reparatur erforderlich ist. Wird

das Gerät nicht ordnungsgemäß wieder zusammengebaut, kann dies zu Stromschlägen

oder Brandgefahr führen.

9) Zur Reduzierung der Stromschlaggefahr muss das Ladegerät vor jeder Wartung oder

Reinigung vom Stromnetz getrennt werden. Einfaches Ausschalten der Schalter reicht

nicht aus.

10) WARNUNG – GEFAHR EXPLOSIVER GASE

a) ARBEITEN MIT BZW. AN BLEIBATTERIEN IST GEFÄHRLICH. BATTERIEN

ERZEUGEN WÄHREND DES NORMALEN BATTERIEBETRIEBS EXPLOSIVE

GASE. AUS DIESEM GRUND MÜSSEN DIESE ANWEISUNGEN BEI JEDEM

GEBRAUCH DES LADEGERÄTS UNBEDINGT BEACHTET WERDEN.

b) Zur Verringerung der Explosionsgefahr von Batterien müssen Sie diese Vorgaben

und alle Anweisungen des Batterieherstellers sowie die Herstelleranweisungen aller

Geräte, die Sie im Umfeld der Batterie verwenden möchten, stets befolgen.

Beachten Sie die Sicherheitshinweise auf diesen Produkten und am Motor.

11) PERSÖNLICHE VORSICHTSMASSNAHMEN

a) Beim Arbeiten mit bzw. an Bleibatterien sollte sich stets eine andere Person in Ihrer

Nähe aufhalten, die Ihnen notfalls zu Hilfe kommen kann.

b) Sie sollten ausreichend frisches Wasser und Seife in Reichweite haben, falls die

Batteriesäure in Kontakt mit Haut, Kleidung oder Augen kommt.

c) Tragen Sie vollständigen Schutz für Ihre Augen und Kleidung. Bei Arbeiten an der

Batterie sollten Sie nach Möglichkeit Ihre Augen nicht berühren.

d) Falls Batteriesäure an Haut oder Kleidung gelangt, ist diese umgehend mit Wasser

und Seife abzuwaschen. Sollte Säure in Ihre Augen gelangen, das betroffene Auge

sofort mindestens 10 Minuten lang unter kaltem, fließendem Wasser abspülen und

umgehend einen Arzt aufsuchen.

e) In der Nähe der Batterie oder des Motors dürfen Sie NIEMALS rauchen oder eine

Flamme oder einen Funken zünden.

f) Arbeiten Sie besonders vorsichtig, um zu verhindern, dass ein Metallwerkzeug auf

die Batterie fällt. Dies kann zu Funkenbildung führen oder die Batterie bzw. ein

anderes elektrisches Teil kurzschließen, was eine Explosion nach sich ziehen kann.

g) Legen Sie persönliche Gegenstände aus Metall wie Ringe, Armbänder, Halsketten

und Uhren ab, bevor Sie an einer Bleibatterie arbeiten. Bleibatterien können einen

Kurzschlussstrom erzeugen, der zum Schweißen eines Ringes oder ähnlicher

Metallgegenstände stark genug ist und auf diese Weise schwere Verbrennungen

verursachen kann.

h) Mit diesem Ladegerät darf nur das Portable Power Pack™ geladen werden. Es ist

nicht zur Stromversorgung eines elektrischen Niedrigspannungssystems

vorgesehen.

i) NIEMALS einen Überbrückungsstart mit einer gefrorenen Batterie durchführen.

12) AUFSTELLORT DES LADEGERÄTES

a) Stellen Sie das Portable Power Pack™ so weit von der Batterie entfernt auf, wie es

das Gleichstromkabel zulässt.

b) Das Portable Power Pack™ niemals direkt über die aufzuladende Batterie stellen.

c) Das Ladegerät niemals in einer abgeschlossenen Umgebung oder bei

eingeschränkter Luftzufuhr betreiben.

d) Die Batterie niemals auf das Portable Power Pack™ stellen.

13) WARNHINWEIS FÜR DAS DURCHFÜHREN EINER STARTHILFE FÜR EIN AUTO:

a) Halten Sie sich von Lüfterflügeln, Riemen, Scheiben und anderen Teilen fern, die Sie

verletzen könnten.

b) Prüfen Sie die Polarität der Batteriepole. POSITIVE (POS, P, +) Batteriepole weisen

im Allgemeinen einen größeren Durchmesser auf als NEGATIVE (NEG, N, –) Pole.

c) Stellen Sie fest, welcher Batteriepol am Fahrgestell geerdet (angeschlossen) ist.

Siehe (e), wenn der negative Pol am Fahrgestell geerdet ist (wie bei den meisten

Fahrzeugen). Ist der positive Pol am Fahrgestell geerdet, siehe (f).

d) Bei negativ geerdeten Fahrzeugen verbinden Sie die POSITIVE Klemme (ROT) mit

dem positiven (POS, P, +), nicht geerdeten Batteriepol. Verbinden Sie die

NEGATIVE Klemme (SCHWARZ) mit dem von der Batterie entfernt liegenden

Fahrzeuggestell oder Motorblock. Die Klemme niemals an Vergaser,

Kraftstoffleitungen oder Karosserie-Blechteilen anschließen. Verbinden Sie die

Klemme mit einem dickwandigen Metallteil des Rahmens oder des Motorblocks.

e) Bei positiv geerdeten Fahrzeugen verbinden Sie die NEGATIVE Klemme

(SCHWARZ) des Ladegerätes mit dem NEGATIVEN (NEG, N, –), nicht geerdeten

Batteriepol. Verbinden Sie die POSITIVE Klemme (ROT) mit dem von der Batterie

entfernt liegenden Fahrzeuggestell oder Motorblock. Die Klemme niemals an

Vergaser, Kraftstoffleitungen oder Karosserie-Blechteilen anschließen. Verbinden

Sie die Klemme mit einem dickwandigen Metallteil des Rahmens oder des

Motorblocks.

14) SICHERHEITSHINWEISE

a) Nicht in Wasser eintauchen.

b) Das

Portable Power Pack™ niemals in der Nähe offener Feuer bzw. von

Wärmequellen betreiben oder lagern.

c) Das Portable Power Pack™ nicht in offene Feuer stellen oder direkt

erwärmen.

d) Das Gehäuse des

Portable Power Pack™ darf nicht beschädigt werden.

e) Das

Portable Power Pack™ niemals Stößen aussetzen, werfen oder

anderweitigen mechanischen Belastungen aussetzen.

f) Eingriffe jedweder Art in das Portable Power Pack™ sind verboten.

g) Das

Portable Power Pack™ niemals in Mikrowellengeräte oder unter Druck

stehende Behälter stellen.

h) Das Portable Power Pack™ darf nicht betrieben werden, wenn es Gerüche

oder abgibt oder Wärme erzeugt.

i) Niemals metallische Gegenstände in die Anschlüsse einführen, da dies zu

Funkenbildung und elektrischem Stromschlag führen kann.

GEBRAUCHSANWEISUNG

LADEN des PORTABLE POWER PACK™

1) Das Portable Power Pack™ besitzt eine 12 V-Lithiumbatterie, die sich über längere

Zeiträume und insbesondere bei höheren Temperaturen allmählich entlädt. Aus diesem

Grunde wird empfohlen, das Portable Power Pack™ mindestens alle 6 Monate einmal

aufzuladen, wenn es nicht häufig benutzt wird.

2) Der Batterieladestand kann durch Drücken der EIN/AUS-Taste überprüft werden; die

Batterieladestandsanzeige leuchtet in diesem Fall. Wenn nur 3 oder weniger LEDs

leuchten, ist der Batterieladestand zu niedrig. Die Batterie kann dann für den

Überbrückungsstart eines Fahrzeugs nicht verwendet werden und muss vor dem

Gebrauch aufgeladen werden.

3) Die Portable Power Pack™ Batterie wird teilweise geladen geliefert und muss vor

Gebrauch vollständig aufgeladen werden.

4) Das Portable Power Pack™ kann entweder über den Wandsteckdosen- oder den

Zigarettenanzünder-Ladeadapter, die beide im Lieferumfang des Geräts enthalten sind,

geladen werden. Beim Laden des Portable Power Pack™ blinken die LEDs der

Batterieladestandsanzeige zunächst und leuchten dann kontinuierlich, was den

Batterieladestand anzeigt. Wenn alle 6 LEDs kontinuierlich leuchten, ist das Portable

Power Pack™ vollständig aufgeladen.

5) Bitte verwenden Sie nur das im Lieferumfang des Portable Power Pack™ enthaltene

Ladegerät. Die Verwendung anderer Ladegeräte kann die Batterie beschädigen und zum

Erlöschen der Garantie führen.

EIN FAHRZEUG FREMDSTARTEN

1) VERSUCHEN SIE NICHT ein Fahrzeug fremdzustarten, wenn die Anzeige des

Batterieladezustands auf dem Portable Power Pack™ weniger als 3 Ladebalken anzeigt.

Drücken Sie einfach den „AN/AUS“-Kopf auf dem Portable Power Pack™

2) Halten Sie sich von Lüfterflügeln, Riemen, Riemenscheiben und anderen Teilen fern, die

Personen Schaden zufügen können.

3) Verbinden Sie die Smart Alligator Clips mit dem Verbinder am Ende des Portable Power

Pack™ mit der Markierung „Eingangskabel“, indem Sie die Schutzabdeckung

herunterklappen und den blauen Verbinder am Ende der Smart Alligator Clips einstecken.

Beobachten Sie die LED-Leuchten.

4) Verbinden Sie den ROTEN (+) Clip mit dem Pluspol (+) der Batterie und anschließend

den SCHWARZEN (-) Clip mit dem Minuspol oder einer geeigneten ERDUNG.

5) Wenn die Alligator Clips mit den richtigen Polen verbunden sind und die Fahrzeugbatterie

über ausreichend Leistung verfügt, leuchtet die grüne LED auf der Seite des Smart

Alligator Clips. Sie können anschließend den Motor starten. Sollte der Motor nicht

innerhalb der ersten 5-8 Sekunden starten, brechen Sie den Startvorgang ab und warten

Sie mindestens eine Minute, bevor Sie den Startvorgang fortsetzen.

a. Blinkende grüne LED & akustischer „Piepton“ - Dies bedeutet, dass die Spannung

der Fahrzeugbatterie zu gering ist und der „Boost“-Knopf an der Seite des Smart

Alligator Clips gedrückt werden muss. Dadurch sollte die grüne LED eingeschaltet

werden. Starten Sie den Motor innerhalb von 30 Sekunden.

b. Rote LED EIN & konstanter akustischer „Piepton“ - Falsche Polarität der Alligator

Clips. Überprüfen Sie die Verbindung und kehren Sie die Polarität um. Der akustische

„Piepton“ sollte aufhören und die grüne LED aufleuchten. Starten Sie den Motor

innerhalb von 30 Sekunden.

c. Keine LED-Leuchten oder akustischer Ton – Batterie entladen oder fehlerhafte

Verbindung. Stellen Sie sicher, dass die Verbindung ordnungsgemäß hergestellt ist.

Drücken Sie anschließend den „Boost“-Knopf, dies sollte die grüne LED aufleuchten

lassen. Starten Sie den Motor innerhalb von 30 Sekunden.

6) Trennen Sie zuerst den Smart Alligator Clip vom Portable Power Pack™ und

anschließend den SCHWARZEN (-) Minuspol sowie den ROTEN (+) Pluspol, sobald der

Motor läuft.

7) Schalten Sie den Portable Power Pack™ nach Verwendung mithilfe des „AN/AUS“-

Knopfes aus.

5-V-USB-Ausgang

1) Mit dem USB-Ausgang (5 V, 2 A) können Geräte wie Handys, Tablets, PSPs, PDAs,

MP3/MP4-Player usw. geladen werden.

2) Schließen Sie Ihr Gerät mit dem passenden Kabel an das Portable Power Pack™ an und

drücken Sie die EIN/AUS-Taste am Portable Power Pack™, um den Ladevorgang zu

starten. Der Batterieladestands-LEDs am Portable Power Pack™ leuchten ebenfalls.

3) Ziehen Sie das USB-Kabel vom Portable Power Pack™ ab, wenn Ihr Gerät aufgeladen

ist.

4) Das Portable Power Pack™ fährt sich dann automatisch herunter und die LEDs der

Batterieladestandsanzeige erlöschen.

5) Im USB-Ausgang des Portable Power Pack™ darf nichts mehr eingesteckt sein, bevor

das Gerät zum Laden verwendet oder gelagert wird.

GARANTIE

Auf das Portable Power Pack™ wird eine beschränkte Garantie von zwölf (12) Monaten gegen

Mängel oder Ausfall innerhalb von einem (1) Jahr ab Kaufdatum gewährt.

DIESE BESCHRÄNKTE GARANTIE ERLISCHT unter folgenden Umständen:

1) Das Produkt wurde missbraucht, nachlässiger Behandlung ausgesetzt oder unter

extremen Temperaturen, Erschütterungen oder Vibrationen betrieben, die über

unsere Empfehlungen für den sicheren und effektiven Gebrauch hinausgehen.

2) Das Produkt wurde von Personen auseinandergenommen oder repariert, die keine

qualifizierten Servicetechniker sind.

3) Das Produkt wurde von einem nicht autorisierten Händler erworben. Die Garantie ist

nicht vom Originalkäufer übertragbar.

4) Nach dem Kauf aufgetretene mechanische Beschädigungen am Portable Power

Pack™ bzw. an dessen Zubehör.

5) Jegliche Modifikationen am Portable Power Pack™ bzw. an dessen Zubehör.

6) Durch Salzwasser hervorgerufene Korrosion.

Wenn Sie der Meinung sind, dass bei Ihrem Battery Tender® Produkt zu einem

beliebigen Zeitpunkt innerhalb der genannten Gewährleistungsfrist ein Defekt

auftritt, können Sie unter www.batterytender.com/warranty einen

Garantieanspruch anmelden.

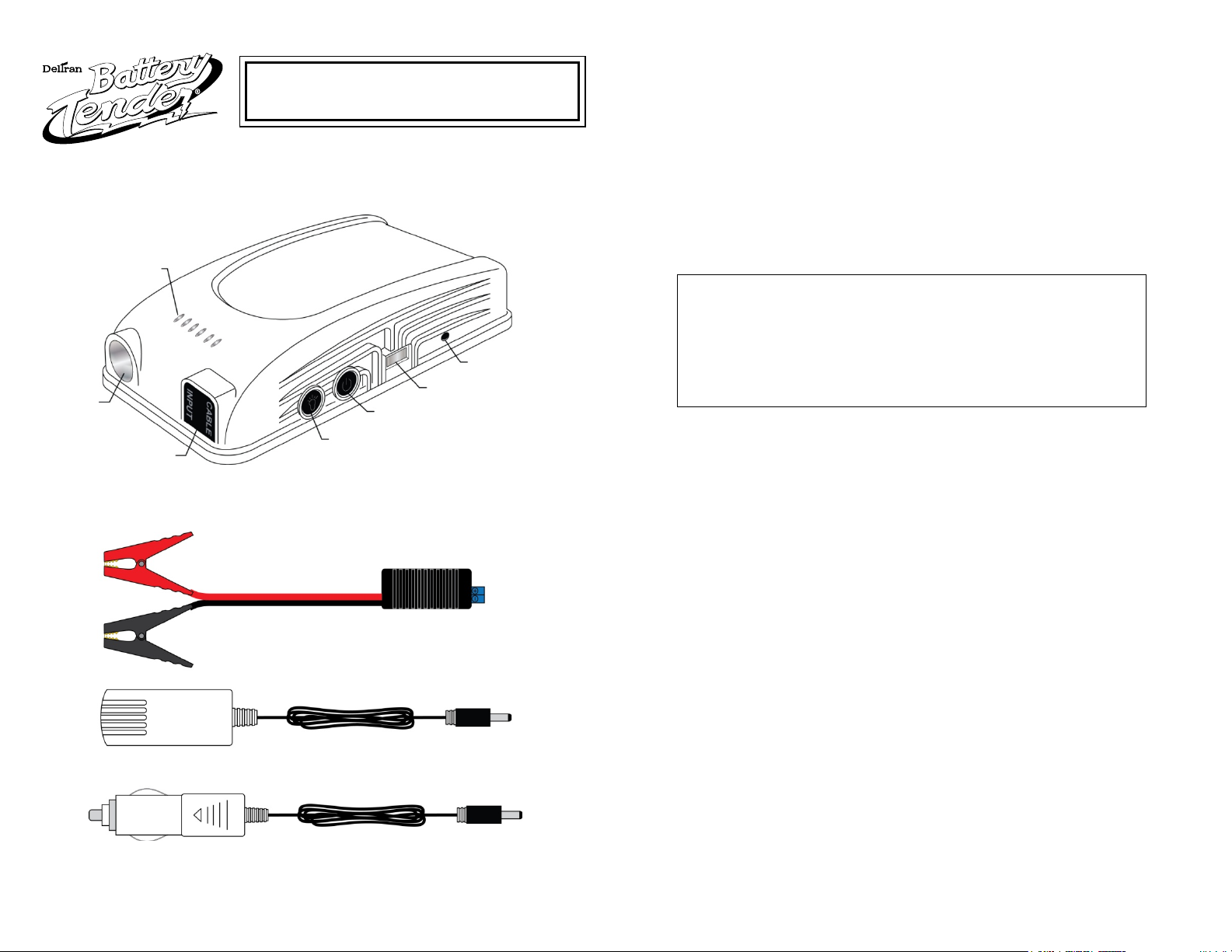

Características de Portable Power Pack™

Accesorios de Portable Power Pack™

Portable Power Pack™

12 V de litio

Pinzas de cocodrilo inteli

entes

Cargador de pared

(según el país)

Cargador-encendedor de

arrillos

Luces de estado para

el nivel de la batería

Luz LED

Conexión por pinza de

cocodrilo inteligente Interruptor de

ENCENDIDO/APAGADO

con LUZ LED

Interruptor de APAGADO/

ENCENDIDO de prueba

Puerto de entrada para

carga 14 V 1 Amp

Puerto de salida

USB 5 V 2 Amp

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

1) GUARDE ESTAS INSTRUCCIONES

2) No exponga el cargador a la lluvia o la nieve.

3) El uso de un accesorio que no recomiende o venda el fabricante del Portable Power

Pack™ puede implicar riesgo de incendio, sacudida eléctrica y lesiones personales.

4) Con el fin de reducir el riesgo de daños en el enchufe y el cable, al desconectar el

cargador tire del enchufe en lugar de hacerlo del cable.

5) No se deberán utilizar alargadores si no es absolutamente necesario. El uso de

alargadores inadecuados puede implicar un riesgo de incendio o sacudida eléctrica. En el

caso de que sea necesario usar un alargador, asegúrese de que:

a) Las clavijas del enchufe del alargador son iguales en número, tamaño y forma que las del

enchufe del cargador;

b) El alargador está adecuadamente conectado y las conexiones eléctricas están en buen

estado; y

c) El tamaño del cable es lo suficientemente grande para el rango de amperaje de la CA

especificado en la Tabla 1

TABLA 1

Longitud del cable, en

metros (pies) 7,5

(25) 15

(50) 30

(100) 45

(150)

Tamaño del cable AWG 18 18 18 16

6) No ponga el cargador en funcionamiento si el cable o el enchufe se encuentran dañados:

sustituya el cable o el enchufe de inmediato.

7) No ponga el cargador en funcionamiento si ha recibido un golpe brusco, se ha caído o ha

resultado dañado de cualquier otra forma; llévelo a un técnico cualificado.

8) No desmonte el cargador; llévelo a un técnico cualificado cuando necesite mantenimiento

o reparación. Un remontaje incorrecto puede implicar riesgos de sacudida eléctrica o

incendio.

9) Para reducir el riesgo de sacudida eléctrica, desenchufe el cargador de la toma de

corriente antes de llevar a cabo cualquier tarea de mantenimiento o limpieza. Apagar los

controles no reduce este riesgo.

10) ADVERTENCIA – RIESGO DE EXPLOSIÓN.

a) TRABAJAR CERCA DE UNA BATERÍA DE PLOMO-ÁCIDO ENTRAÑA UN

PELIGRO. LAS BATERÍAS GENERAN GASES EXPLOSIVOS DURANTE SU

FUNCIONAMIENTO NORMAL. POR ESTE MOTIVO, ES DE VITAL IMPORTANCIA

QUE SIGA LAS INSTRUCCIONES CADA VEZ QUE USE EL CARGADOR.

b) Para reducir el riesgo de explosión de la batería, siga estas instrucciones y las

publicadas por el fabricante de la batería y el fabricante de los equipos que vaya a

utilizar cerca de la misma. Revise las marcas de precaución situadas en dichos

productos y en el motor.

11) PRECAUCIONES PERSONALES

a) Piense en pedir que alguien se encuentre lo suficientemente cerca de usted para

que pueda socorrerle mientras trabaja cerca de una batería de plomo-ácido.

b) Tenga a mano una gran cantidad de agua corriente y jabón en caso de que el ácido

de la batería entrase en contacto con su piel, ropa u ojos.

c) Lleve protección ocular y prendas de protección completas. Evite tocarse los ojos

cuando trabaje cerca de la batería.

d) Si el ácido de la batería entrase en contacto con la piel o la ropa, lávese usted y la

ropa inmediatamente con agua y jabón. Si el ácido entrase en contacto con los ojos,

enjuágueselos inmediatamente con agua corriente fría durante al menos 10 minutos

y obtenga ayuda médica de inmediato.

e) NUNCA fume o permita la presencia de chispas o llamas cerca de la batería o el

motor.

f) Tenga especial precaución para reducir la caída accidental de una herramienta

metálica en la batería. Puede producir una chispa o cortocircuitar la batería u otras

partes eléctricas con potencial de causar una explosión.

g) Siempre que trabaje con una batería de plomo-ácido, quítese los objetos metálicos

de uso personal como anillos, pulseras, collares y relojes. Las baterías de plomo-

ácido pueden provocar corrientes de cortocircuito con la suficiente potencia para

soldar un anillo o similar al metal y causar graves quemaduras.

h) Use el cargador única y exclusivamente para cargar el Portable Power Pack™. No

está diseñado para suministrar energía a un sistema eléctrico de bajo voltaje.

i) NUNCA arranque con pinzas una batería congelada.

12) UBICACIÓN DEL CARGADOR

a) Ubique el cargador lo más alejado posible del Portable Power Pack™ que permita el

cable de CC.

b) No coloque nunca el cargador directamente sobre el Portable Power Pack™

mientras lo carga.

c) No ponga de ninguna manera el cargador en funcionamiento en una zona cerrada o

con una ventilación restringida.

d) No coloque el Portable Power Pack™ sobre el cargador.

13) ADVERTENCIA - AL ARRANCAR EL VEHÍCULO CON PINZAS:

a) Manténgase alejado de las aspas de los ventiladores, correas, poleas y demás

partes que puedan causar lesiones.

b) Revise la polaridad de los terminales de la batería. El terminal de la batería de

polaridad POSITIVA (POS, P, +) suele tener un diámetro mayor que el terminal de

polaridad NEGATIVA (NEG, N,–).

c) Determine qué terminal de la batería tiene conexión a tierra (conectado) con el

chasis. Si el terminal negativo está conectado a tierra con el chasis (como en la

mayoría de los vehículos), véase (e). Si el terminal positivo es el que está conectado

a tierra con el chasis, véase (f).

d) Para un vehículo de conexión a tierra negativa, conecte la pinza POSITIVA (ROJO)

al terminal sin conexión a tierra POSITIVO (POS, P, +) de la batería. Conecte la

pinza NEGATIVA (NEGRO) al chasis del vehículo o bloque del motor, lejos de la

batería. No conecte la pinza al carburador, a las líneas de combustible o las piezas

de chapa de la carrocería. Conecte a una parte metálica del calibre adecuado de la

estructura o bloque del motor.

e) Para un vehículo de conexión a tierra positiva, conecte la pinza NEGATIVA

(NEGRO) al terminal sin conexión a tierra NEGATIVO (NEG, N, –) de la batería.

Conecte la pinza POSITIVA (ROJA) al chasis del vehículo o bloque del motor, lejos

de la batería. No conecte la pinza al carburador, a las líneas de combustible o las

piezas de chapa de la carrocería. Conecte a una parte metálica del calibre

adecuado de la estructura o bloque del motor.

14) PRECAUCIONES

a) No lo sumerja en agua.

b) No utilice o almacene el Portable Power Pack™ cerca de una fuente de

llamas o calentador.

c) No coloque el Portable Power Pack™ en una llama ni le aplique calor directo.

d) No perfore la carcasa del Portable Power Pack™.

e) No golpee, arroje o someta el Portable Power Pack™ a una sacudida física

grave.

f) No intente modificar el Portable Power Pack™ de ninguna manera.

g) No coloque el Portable Power Pack™ en un horno microondas o un

contenedor a presión.

h) No utilice el Portable Power Pack™ si genera un olor o produce calor

i) No inserte ningún objeto metálico en la apertura de entrada de cables

puesto que podría generar una chispa y una sacudida eléctrica.

INSTRUCCIONES PARA EL USUARIO

CARGA del PORTABLE POWER PACK™

1) El Portable Power Pack™ contiene una batería de litio de 12 V que se descargará en un

periodo de tiempo, sobre todo a altas temperaturas. Por este motivo, cuando no se utilice

la unidad con frecuencia se recomienda recargar el Portable Power Pack™ con una

frecuencia mínima de seis meses.

2) Para comprobar el nivel de una batería, simplemente presione el botón de ENCENDIDO/

APAGADOP y las luces de estado del nivel de carga se iluminarán. Si se iluminan 3 o

menos luces, el nivel de la batería será demasiado bajo para poder usarla para arrancar

un vehículo y deberá cargarse antes de usarse.

3) La batería del Portable Power Pack™ se entrega con una carga parcial, que deberá

completarse antes de su uso.

4) Para cargar el Portable Power Pack™ puede utilizar el cargador de pared o el adaptador-

encendedor de cigarrillos que se suministra con la unidad. Cuando el Portable Power

Pack™ se está cargando las luces de estado del nivel de carga parpadearán y se

pondrán fijas para indicar la capacidad de la batería. Cuando las seis luces estén fijas, el

Power Pack™ estará completamente cargado.

5) NO USE cargadores distintos de los suministrados para cargar el Portable Power Pack™.

Hacerlo podría ser peligroso, dañar la batería y anular la garantía.

ARRANCAR UN VEHÍCULO CON PINZAS

1) NO intente arrancar un vehículo con pinzas cuando el número de luces indicadoras de

nivel de la batería sea menor de 3 en el Portable Power Pack™. Para comprobar el nivel

de la batería, simplemente pulse el botón ON/OFF del Portable Power Pack™.

2) Manténgase alejado de las aspas de los ventiladores, correas, poleas y demás partes

que puedan causar lesiones.

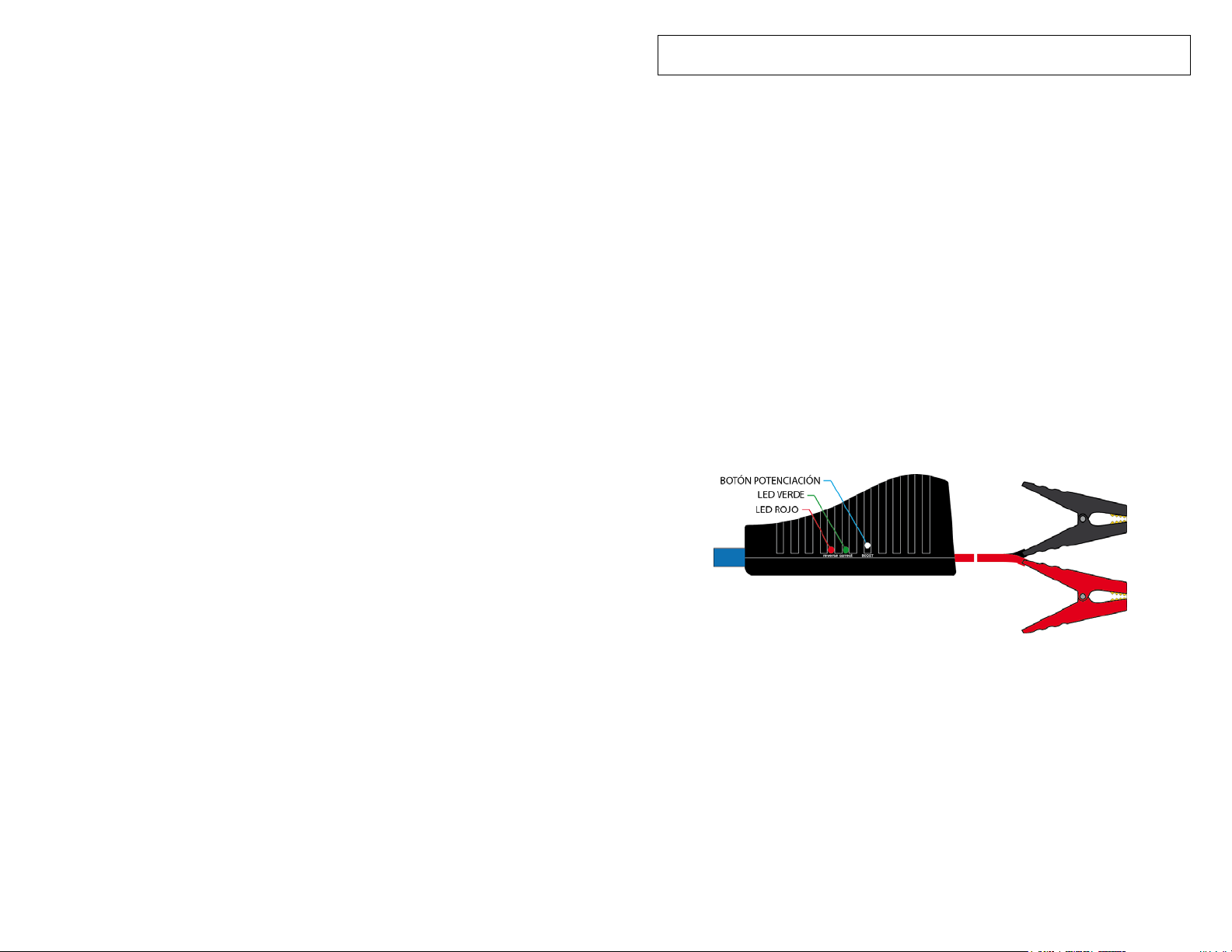

3) Enchufe las Pinzas de cocodrilo inteligentes en el conector del extremo del Portable

Power Pack™ que presenta la marca “Input Cable” abatiendo la tapa protectora e

insertando el conector azul en el extremo de las Pinzas de cocodrilo inteligentes. Observe

las luces LED.

4) Conecte la pinza ROJA (+) en el terminal positivo (+) de la batería y después la pinza

NEGRA (-) en el terminal negativo (-) de la batería, o una toma de tierra (GND)

adecuada.

5) Si se conectan las pinzas de cocodrilo en la polaridad correcta y hay potencia suficiente

en la batería del vehículo, el LED Verde se iluminará en en lateral de la unidad de Pinza

de cocodrilo inteligente. En ese momento podrá arrancar el motor. Si el motor no arranca

en los primeros 5-8 segundos, detenga la operación de arranque y espere al menos un

minuto antes de intentar volver a arrancar el motor.

a. LED verde parpadeante y “pitido” acústico: esto significa que el voltaje de la batería

del vehículo es demasiado bajo y será necesario pulsar el botón de “potenciación”

situado en el lateral de las pinzas de cocodrilo inteligentes. Esto debería iluminar el

LED verde. Arranque a continuación el motor en el plazo de 30 segundos.

b. LED Rojo ENCENDIDO y “pitido” acústico constante: la polaridad de las pinzas de

cocodrilo no es correcta. Compruebe la conexión e invierta la polaridad. El “pitido”

acústico debería detenerse y el LED Verde debería estar encendido. Arranque a

continuación el motor en el plazo de 30 segundos.

c. Sin luces LED o sonido acústico: batería gastada o mala conexión. Compruebe que

ha realizado una conexión correcta. Seguidamente, pulse el botón de “potenciación”

para encender el LED Verde. Arranque a continuación el motor en el plazo de 30

segundos.

6) Una vez arrancado el motor, desenchufe primero la Pinza de cocodrilo inteligente del

Portable Power Pack™, seguidamente desconecte la pinza negativa NEGRA (-) seguido

de la pinza positiva ROJA (+).

7) Después de usar, pulse el botón ON/ OFF del Portable Power Pack™ para apagar la

unidad.

PUERTO DE SALIDA USB DE 5V

1) El puerto de salida USB de 5V 2Amp puede usarse para cargar el teléfono móvil, un

dispositivo tablet, PSP, PDA, MP3/MP4, etc.

2) Conecte su dispositivo al Portable Power Pack™ mediante el cable apropiado y pulse el

botón ON/OFF del Portable Power Pack™ para empezar a cargar su dispositivo. Las

luces indicadoras del nivel de la batería también se iluminarán en el Portable Power

Pack™.

3) Una vez cargado el dispositivo, retire el cable USB del Portable Power Pack™.

4) El Portable Power Pack™ se apagará automáticamente y las luces indicadoras del nivel

de la batería se apagarán.

5) Asegúrese de que todos los dispositivos están desconectados del puerto de Salida USB y

que el Portable Power Pack™ está apagado antes de volver a ponerlo en modo

almacenamiento o carga.

GARANT

El Portable Power Pack™ viene con una garantía limitada de doce (12) meses que cubre

cualquier defecto o fallo durante un (1) año desde la compra.

LA GARANTÍA LIMITADA SE ANULARÁ en las siguientes condiciones:

1) Se hace un maluso del producto, este se somete a un manejo descuidado, o se

hace funcionar en condiciones de temperaturas extremas, se somete a sacudidas o

vibraciones más allá de nuestras recomendaciones de uso seguro y eficaz.

2) El producto lo desmonta o repara una persona que no es representante del servicio

autorizado por la fábrica.

3) El producto se compra a un vendedor no autorizado. El comprador original no

puede transferir la garantía.

4) Cualquier daño físico al Portable Power Pack™ o sus accesorios que se produzca

tras la compra.

5) Cualquier modificación en el Portable Power Pack™ o sus accesorios.

6) Cualquier corrosión, incluida la del agua del mar.

Si cree que su producto de Battery Tender® es defectuoso en cualquier

momento durante el periodo especificado de garantía, visite

www.batterytender.com/warranty para solicitar el servicio de garantía.

Caractéristiques du Portable Power Pack ™

Accessoires Portable Power Pack ™

Portable Power Pack ™

12 V avec alimentation lithium

Pinces crocodiles intelli

entes

Chargeur mural

(spécifique au pays)

Chargeur adaptateur allume-cigare

Voyants d'état de

niveau de batterie

LED

Connexion par pince

crocodile intelligente

Interrupteur

ON/OFF LED

Interrupteur de test

ON/OFF

Port d'entrée pour

charger 14 V 1 A

Port de sortie

USB 5 V 2 A

IMPORTANTES CONSIGNES DE SÉCURITÉ

1) CONSERVEZ CES INSTRUCTIONS

2) N'exposez pas le chargeur à la pluie ou à la neige.

3) L'utilisation d'un accessoire non recommandé ou non vendu par le fabricant du Portable

Power Pack™ peut entraîner un risque d'incendie, une décharge électrique ou des

blessures aux personnes.

4) Pour réduire le risque de dommage à la fiche et au cordon électrique, tirez sur la fiche

plutôt que sur le cordon pour débrancher le chargeur.

5) N'utilisez pas de rallonge, sauf si cela s'avère absolument nécessaire. L'utilisation d'une

rallonge inadéquate peut entraîner un risque d'incendie et de choc électrique. Si une

rallonge doit être utilisée, assurez-vous :

a) que les broches de la prise de la rallonge sont du même nombre, de la même taille et de

la même forme que celles de la fiche du chargeur ;

b) que le cordon de rallonge est correctement câblé et en bon état électrique ; et

c) que le calibre du fil est assez grand pour la charge d'intensité de courant alternatif du

chargeur, comme indiqué au tableau 1

TABLEAU 1

Longueur du cordon, en

mètres (pieds) 7,5

(25) 15

(50) 30

(100) 45

(150)

Calibre du cordon (AWG) 18 18 18 16

6) N'utilisez pas le chargeur si la fiche ou le cordon est endommagé - remplacez le cordon

ou la fiche immédiatement.

7) N'utilisez pas le chargeur s'il a reçu un choc violent, s'il est tombé ou endommagé de

toute autre manière ; apportez-le à un technicien qualifié.

8) Ne démontez pas le chargeur ; apportez-le à un centre de service agréé si une réparation

est nécessaire. Un remontage incorrect peut entraîner un risque de décharge électrique

ou d'incendie.

9) Pour réduire les risques de décharge électrique, déconnectez le chargeur de la prise

avant tout entretien ou nettoyage. La désactivation des contrôles ne réduira pas ce

risque.

10) AVERTISSEMENT – RISQUE DE GAZ EXPLOSIFS.

a) TRAVAILLER À PROXIMITÉ D'UNE BATTERIE AU PLOMB-ACIDE EST

DANGEREUX. LA BATTERIE GÉNÈRE DES GAZ EXPLOSIFS LORS D'UN

FONCTIONNEMENT NORMAL. POUR CETTE RAISON, IL EST DE LA PLUS

HAUTE IMPORTANCE QUE VOUS SUIVIEZ CES INSTRUCTIONS CHAQUE FOIS

QUE VOUS UTILISEZ LE CHARGEUR.

b) Pour réduire le risque d'explosion de la batterie, suivez ces instructions et celles

publiées par le fabricant de la batterie et le fabricant de tout équipement que vous

comptez utiliser à proximité de la batterie. Passez en revue le marquage de mise en

garde sur ces produits et sur le moteur.

11) PRÉCAUTIONS PERSONNELLES

a) Lorsque vous travaillez près d'une batterie plomb-acide, envisagez d'avoir quelqu'un

assez près pour vous venir en aide.

b) Ayez beaucoup d'eau fraîche et de savon à proximité au cas où de l'acide de

batterie vienne en contact avec la peau, les vêtements ou les yeux.

c) Portez des lunettes et des vêtements de protection complets. Évitez de toucher vos

yeux tout en travaillant près de la batterie.

d) Si l'acide de la batterie vient en contact avec la peau ou les vêtements, lavez-vous

immédiatement avec de l'eau et du savon. Si l'acide pénètre dans l'œil, rincez

immédiatement l'œil avec de l'eau courante froide pendant au moins 10 minutes et

consultez un médecin immédiatement.

e) Ne fumez ou ne permettez JAMAIS la présence d'une étincelle ou d'une flamme à

proximité de la batterie ou du moteur. 18

f) Faites très attention de réduire le risque de laisser tomber un objet métallique sur la

batterie. Il pourrait causer une étincelle ou un court-circuit à la batterie ou une autre

pièce électrique, ce qui pourrait provoquer une explosion.

g) Enlevez vos objets métalliques personnels tels que bagues, bracelets, colliers,

montres, lorsque vous travaillez avec une batterie plomb-acide. Une batterie plomb-

acide peut produire un court-circuit suffisant pour souder une bague ou un objet

similaire au métal, ce qui peut provoquer des brûlures graves.

h) Utilisez le chargeur pour charger le Portable Power Pack™ uniquement. Il n'est pas

destiné à alimenter un système électrique à basse tension.

i) Ne forcez JAMAIS le démarrage d'une batterie gelée.

12) EMPLACEMENT DU CHARGEUR

a) Placez le chargeur aussi loin du Portable Power Pack™ que le câble cc le permet.

b) Ne placez jamais le chargeur directement au-dessus du Portable Power Pack™ en

train de charger.

c) Ne faites pas fonctionner le chargeur dans un endroit quel que soit peu fermé ou mal

ventilé.

d) Ne placez pas le Portable Power Pack™ au-dessus du chargeur.

13) AVERTISSEMENT- EN CAS DE DÉMARRAGE-DÉPANNAGE D'UNE VOITURE

a) Restez à l'écart des pales de ventilateur, des courroies, poulies et autres pièces qui

peuvent causer des blessures.

b) Vérifiez la polarité des bornes de la batterie. La borne de la batterie POSITIVE

(POS., P, + ) a généralement un diamètre plus grand que la borne NÉGATIVE

(NEG.,N,-).

c) Déterminez quelle borne de la batterie est à la terre (connectée) au châssis. Si la

borne négative est mise à la terre au châssis (comme dans la plupart des véhicules),

voir (e). Si la borne positive est mise à la terre au châssis, voir (f).

d) Pour les véhicules à la borne négative à la terre, connectez la pince POSITIVE

(ROUGE) à la borne POSITIVE (POS., P, + ) non mise à la terre de la batterie.

Connectez la pince NÉGATIVE (NOIRE) au châssis du véhicule ou au bloc-moteur,

à l'écart de la batterie. Ne raccordez pas les pinces aux pièces du carburateur, aux

conduites de carburant, ou aux corps en tôle. Connectez à une pièce métallique de

forte épaisseur du châssis ou du bloc-moteur.

e) Pour les véhicules à la terre positive, connectez la pince NÉGATIVE (NOIRE) à la

borne NÉGATIVE (NEG, N, -) non mise à la terre de la batterie. Connectez la pince

POSITIVE (ROUGE) au châssis du véhicule ou au bloc-moteur, à l'écart de la

batterie. Ne raccordez pas les pinces aux pièces du carburateur, aux conduites de

carburant, ou aux corps en tôle. Connectez à une pièce métallique de forte

épaisseur du châssis ou du bloc-moteur.

14) PRÉCAUTIONS

a) Ne plongez pas dans l'eau.

b) N'utilisez ou ne stockez pas le Portable Power Pack™ à proximité de sources

de feu ou d'un radiateur.

c) Ne placez pas le Portable Power Pack™ dans un feu et n'y appliquez pas de

chaleur directe.

d) Ne percez pas le boîtier du Portable Power Pack™.

e) Ne frappez, ne jetez ou ne soumettez pas le Portable Power Pack™ à un

choc physique sévère.

f) Ne tentez pas de modifier le Portable Power Pack™ en aucune façon.

g) Ne placez pas le Portable Power Pack™ dans un four à micro-ondes ou un

conteneur pressurisé.

h) N'utilisez pas le Portable Power Pack™ s'il dégage une odeur ou produit de la

chaleur.

i) N'insérez pas d'objet métallique dans l'ouverture d'entrée du câble, car cela

pourrait provoquer une étincelle et un choc électrique.

MODE D'EMPLOI

CHARGE DU PORTABLE POWER PACK™

1) Le Portable Power Pack™ contient une batterie au lithium 12 V et s'auto-déchargera au

cours du temps, en particulier dans des conditions de température élevées. Par

conséquent, lorsque l'appareil n'est pas fréquemment utilisé, il est recommandé de

recharger le Portable Power Pack™ au moins tous les six mois.

2) Pour vérifier le niveau de la batterie, appuyez simplement sur le bouton ON/OFF et les

voyants d'état de niveau de batterie s'allumeront. Si 3 voyants ou moins sont allumés, la

batterie est trop faible pour être utilisée pour démarrer un véhicule et doit être chargée

avant l'utilisation.

3) La batterie du Portable Power Pack™ est livrée partiellement chargée et doit être chargée

avant utilisation.

4) Pour charger le Portable Power Pack™, vous pouvez utiliser soit le chargeur mural, soit

l'adaptateur d'allume-cigare fourni avec l'appareil. Lorsque le Portable Power Pack™ est

en train d'être chargé, les voyants d'état de niveau de batterie clignotent, puis deviennent

fixes indiquant la capacité de la batterie. Lorsque les six voyants sont fixes, le Portable

Power Pack™ est complètement chargé.

5) N'utilisez pas d'autre type de chargeur que ceux fournis pour charger le Portable Power

Pack™ . Cela pourrait être dangereux et également endommager la batterie et annuler la

garantie.

DÉMARRAGE D’UN VÉHICULE À L’AIDE D’UN SYSTÈME AUXILIAIRE

1) NE PAS tenter de démarrer un véhicule s'il y a moins de 3 voyants de niveau de batterie

allumés sur le Portable Power Pack™. Pour vérifier le niveau de la batterie, appuyer

simplement sur le bouton ON/OFF du Portable Power Pack™.

2) Se tenir à l'écart des pales de ventilateur, des courroies, des poulies et autres pièces

pouvant occasionner des dommages corporels.

3) Brancher les pinces crocodiles intelligentes dans le connecteur sur l’extrémité du Portable

Power Pack™ indiquée come « Input Cable » (câble d’entrée) en rabattant le couvercle

de protection et en introduisant le connecteur bleu à l’extrémité des pinces crocodiles

intelligentes. Observer les voyants à LED.

4) Connecter la pince ROUGE (+) à la borne positive (+) de la batterie puis la pince NOIRE

(-) à la borne négative (-) de la batterie ou à une masse (GND) appropriée.

5) Si les pinces crocodiles sont connectées en respectant la polarité et s’il y a assez de

puissance dans la batterie du véhicule la LED verte s’allume sur le côté de l'unité des

pinces crocodiles intelligentes. Il est alors possible de démarrer le moteur. Si le moteur ne

démarre pas dans les 5-8 premières secondes, arrêter et attendre au moins une minute

avant de tenter de redémarrer le moteur.

a. LED verte clignotante et bip sonore - Cela signifie que la tension de la batterie du

véhicule est trop basse et qu’il faut appuyer sur le bouton « Boost » (Renforcement)

situé sur le côté de la pince crocodile intelligente. Cela devrait faire allumer la LED

verte. Démarrer alors le moteur dans les 30 secondes.

b. LED rouge allumée et son bip continu - La polarité des pinces crocodiles n’est pas

correcte. Vérifier le raccordement et inverser la polarité. Le bip devrait s’arrêter et la

LED verte s’allumer. Démarrer alors le moteur dans les 30 secondes.

c. Pas de LED allumé ni de son – Batterie à plat ou mauvais raccordement. Vérifier que

le raccordement soit correct. Appuyer alors sur le bouton « Boost » ; cela devrait faire

allumer la LED verte. Démarrer alors le moteur dans les 30 secondes.

6) Une fois que le moteur a démarré débrancher d'abord l'unité des pinces crocodiles

intelligentes du Portable Power Pack™, puis débrancher la pince négative NOIRE (-) puis

la pince positive ROUGE (+).

7) Après l’utilisation, appuyer sur le bouton ON/OFF du Portable Power Pack™ pour

éteindre l’unité.

PORT DE SORTIE USB 5 V

1) Le port de sortie USB 5 V 2 A peut être utilisé pour charger votre téléphone portable,

tablette, PSP, PDA, MP3/MP4 etc.

2) Connectez votre appareil au Portable Power Pack™ en utilisant les câbles appropriés, et

appuyez sur le bouton ON/OFF du Portable Power Pack™ pour commencer à charger

votre appareil. Les voyants de niveau de batterie s'allumeront également sur le Portable

Power Pack™.

3) Quand votre appareil est chargé, débranchez le câble USB du Portable Power Pack™.

4) Le Portable Power Pack™ s'éteindra de lui-même automatiquement et les voyants de

niveau de batterie s'éteindront.

5) Assurez-vous que tous les appareils sont déconnectés du port de sortie USB et que le

Portable Power Pack™ est éteint avant son rangement ou chargement.

GARANTIE

Le Portable Power Pack™ dispose d'une garantie limitée de douze (12) mois contre les

défauts ou les pannes survenant au cours d'une (1) année suivant l'achat.

CETTE GARANTIE LIMITÉE EST NULLE dans les conditions suivantes :

1) Le produit est mal utilisé, soumis à une manipulation imprudente ou utilisé dans des

conditions de température extrême, soumis à des chocs ou vibrations au-delà de

nos recommandations pour une utilisation sûre et efficace.

2) Le produit est démonté ou réparé par une personne qui n'est pas un technicien de

maintenance agréé par le fabricant.

3) Le produit a été acheté à une source non autorisée. La garantie n'est pas

transférable de l'acheteur initial.

4) Tout dommage physique au Portable Power Pack™ ou ses accessoires survenant

après l'achat.

5) Toute modification apportée au Portable Power Pack™ ou ses accessoires.

6) Toute corrosion, y compris à l'eau salée.

Si vous pensez que votre produit Battery Tender® est défectueux à tout

moment au cours de la période de garantie spécifiée, rendez-vous sur

www.batterytender.com/warranty pour une réparation sous garantie.

Caratteristiche del Portable Power Pack™

Accessori per Portable Power Pack™

Portable Power Pack™

da 12V con batteria al litio

Morsetti intelligenti a coccodrillo

Caricabatterie a parete

ecifico

aese)

Caricabatterie con adattatore per

presa accendisigari

Spie livello di carica

della batteria

Luce a LED

Collegamento mediante

morsetto intelligente a

coccodrillo

Interruttore ON/OFF

LUCE A LED

Interruttore di test

ON/OFF

Porta d'ingresso

per la ricarica da

14V 1Am

Porta d'uscita USB

da 5V 2Amp

IMPORTANTI ISTRUZIONI DI SICUREZZA

1) CONSERVARE QUESTE ISTRUZIONI

2) Non esporre il caricabatterie a pioggia o neve.

3) L'utilizzo di adattatori diversi da quelli raccomandati o forniti dal produttore di Portable

Power Pack™ può comportare il rischio di incendi, scosse elettriche o lesioni a persone.

4) Quando si scollega il caricabatterie dalla rete elettrica, afferrarlo in corrispondenza dello

spinotto anziché del cavo, per ridurre il rischio di danneggiamento dei due componenti.

5) Se non sono strettamente necessarie, evitare di utilizzare prolunghe. L'uso di prolunghe

non appropriate potrebbe comportare il rischio di incendio o scossa elettrica. Se si rende

necessario l'utilizzo di una prolunga, verificare che:

a) I pin sullo spinotto della prolunga siano uguali per numero, dimensioni e forma a quelli

dello spinotto del caricabatterie.

b) La prolunga sia collegata correttamente e sia in buone condizioni.

c) Il cavo sia di dimensioni sufficienti per l'amperaggio CA del caricabatterie specificato nella

Tabella 1.

TABELLA 1

Lunghezza del cavo, in

metri (piedi) 7,5

(25) 15

(50) 30

(100) 45

(150)

Dimensione del cavo

(AWG) 18 18 18 16

6) Non utilizzare il caricabatterie in caso di danneggiamento del cavo o dello spinotto. Se

necessario, sostituire immediatamente il cavo o lo spinotto.

7) Non utilizzare il caricabatterie se ha subito un urto violento o danni di altro tipo o se è

caduto accidentale. Contattare un tecnico qualificato.

8) Non smontare il caricabatterie autonomamente, ma rivolgersi a un tecnico qualificato per

gli interventi di manutenzione e riparazione. Il riassemblaggio non corretto può

comportare il rischio di scossa elettrica o incendio.

9) Per ridurre il rischio di scossa elettrica, scollegare il caricabatterie dalla presa di corrente

prima di eseguire qualsiasi intervento di manutenzione o pulizia. La disattivazione dei

comandi non riduce tale rischio.

10) AVVERTENZA – RISCHIO DOVUTO A GAS ESPLOSIVI.

a) LAVORARE IN PROSSIMITÀ DI BATTERIE AL PIOMBO-ACIDO È PERICOLOSO.

LE BATTERIE GENERANO GAS ESPLOSIVI DURANTE IL LORO NORMALE

FUNZIONAMENTO. PER QUESTO MOTIVO, È ESTREMAMENTE IMPORTANTE

ATTENERSI ALLE ISTRUZIONI OGNI VOLTA CHE SI UTILIZZA IL

CARICABATTERIE.

b) Per ridurre il rischio di esplosione della batteria, seguire le presenti istruzioni e quelle

pubblicate dai produttori della batteria e di tutte le apparecchiature che si intendono

utilizzare nelle sue vicinanze. Controllare le avvertenze sulla sicurezza collocate

sulle suddette apparecchiature o sui rispettivi motori.

11) PRECAUZIONI PERSONALI

a) Quando si lavora in prossimità di una batteria al piombo-acido chiedere a un

secondo operatore di rimanere nelle vicinanze per poter intervenire in caso di

incidente.

b) Tenere a disposizione abbondante acqua e sapone in caso di contatto dell'acido

della batteria con pelle, occhi o abiti.

c) Indossare occhiali di protezione integrali e indumenti protettivi. Evitare di toccarsi gli

occhi mentre si opera in prossimità della batteria.

d) Se l'acido della batteria entra in contatto con la pelle o gli indumenti, lavare

immediatamente con acqua e sapone. Se l'acido entra in un occhio, sciacquarlo

immediatamente con acqua corrente fredda per almeno 10 minuti e consultare

immediatamente un medico.

e) MAI fumare, né accendere fiamme o provocare scintille, in prossimità della batteria o

del motore.

f) Prestare la massima attenzione per evitare di far cadere oggetti di metallo sulla

batteria poiché potrebbero causare l'innesco di scintille o un cortocircuito sulla

batteria o su altri componenti elettrici che possono essere causa di esplosioni.

g) Quando si utilizza una batteria al piombo-acido togliere tutti gli oggetti metallici

personali, come anelli, braccialetti, catenine e orologi. Una batteria al piombo-acido

può produrre una corrente di cortocircuito sufficientemente elevata da saldare un

anello, o un oggetto simile, a un'altra superficie metallica, provocando gravi ustioni.

h) Utilizzare il caricabatterie solo per ricaricare il Portable Power Pack™ Esso non è

progettato per alimentare sistemi elettrici a basso voltaggio.

i) MAI ricaricare una batteria congelata.

12) POSIZIONE DEL CARICABATTERIE

a) Posizionare il caricabatterie il più lontano possibile da Portable Power Pack™ , per

quanto consentito dai cavi CC.

b) Non posizionare mai il caricabatterie direttamente sopra il Portable Power Pack™ in

carica.

c) Non utilizzare il caricabatterie in ambienti chiusi e non limitare in alcun modo la

ventilazione.

d) Non collocare il Portable Power Pack™ sul caricabatterie.

13) AVVERTENZA - IN CASO DI AVVIAMENTO FORZATO DELL'AUTO:

a) Mantenere una distanza adeguata dalle pale della ventola, dalle cinghie, dalle

pulegge e da altri componenti pericolosi.

b) Controllare la polarità dei collegamenti della batteria. In genere il diametro del polo

POSITIVO (POS, P, +) è maggiore rispetto a quello del polo NEGATIVO (NEG, N, –

c) Determinare quale polo della batteria deve essere collegato a massa con

l’autotelaio. Se il polo negativo è collegato a massa sull’autotelaio (come nella

maggior parte dei veicoli), vedere (e). Se il polo positivo è collegato a massa

sull’autotelaio, vedere (f).

d) Per i veicoli collegati a massa sul polo negativo, collegare il morsetto POSITIVO

(ROSSO) al polo POSITIVO (POS, P, +) non a massa della batteria. Collegare il

morsetto NEGATIVO (NERO) all’autotelaio o al blocco motore a una distanza

adeguata rispetto alla batteria. Non collegare il morsetto a carburatore, tubazioni del

carburante o altre parti in lamiera. Collegarlo a una parte metallica del telaio o del

blocco motore di adeguato spessore.

e) Per i veicoli collegati a massa sul polo positivo, collegare il morsetto NEGATIVO

(NERO) al polo NEGATIVO (NEG, N, –) non a massa della batteria. Collegare il

morsetto POSITIVO (ROSSO) all’autotelaio o al blocco motore a una distanza

adeguata rispetto alla batteria. Non collegare il morsetto a carburatore, tubazioni del

carburante o altre parti in lamiera. Collegarlo a una parte metallica del telaio o del

blocco motore di adeguato spessore.

14) ATTENZIONE

a) Non immergere in acqua.

b) Non utilizzare o conservare il Portable Power Pack™ in prossimità di fonti di

fuoco o caloriferi.

c) Non mettere il Portable Power Pack™ nel fuoco o applicarvi calore diretto.

d) Non perforare l'involucro del Portable Power Pack™.

e) Non colpire, lanciare o sottoporre il Portable Power Pack™ a urti violenti.

f) Non tentare di modificare in alcun modo il Portable Power Pack™.

g) Non introdurre il Portable Power Pack™ in forni a microonde o in contenitori

pressurizzati.

h) Non utilizzare il Portable Power Pack™ qualora questo emanasse odore o

generasse calore.

i) Non inserire oggetti metallici nell'apertura di ingresso del cavo in quanto

potrebbero causare scintille e scosse elettriche.

ISTRUZIONI PER L'USO

RICARICA DEL PORTABLE POWER PACK™

1) Il Portable Power Pack™ include una batteria al litio da 12V e si autoscarica dopo un

certo periodo di tempo, soprattutto a temperature elevate. Pertanto, se l'unità non viene

utilizzata frequentemente, si consiglia di ricaricare il Portable Power Pack™ almeno ogni

sei mesi.

2) Per controllare il livello di carica della batteria, è sufficiente premere il pulsante ON/OFF.

In questo modo si accenderanno le spie del livello di carica della batteria. Se si

accendono fino a 3 spie, il livello di carica è troppo basso per l'avviamento forzato di un

veicolo e la batteria deve essere caricata prima dell'uso.

3) La batteria del Portable Power Pack™ è fornita in uno stato di carica parziale e deve

essere caricata prima dell'uso.

4) Per caricare il Portable Power Pack™ è possibile utilizzare il caricabatterie a parete o

l'adattatore per presa accendisigari fornito con l'unità. Quando il Portable Power Pack™ è

in carica, le spie del livello di carica della batteria lampeggiano per poi rimanere accese a

luce fissa per indicare la capacità della batteria. Quando tutte e sei le spie sono accese, il

Portable Power Pack™ è completamente carico.

5) NON USARE tipi di caricabattierie diversi da quelli forniti per caricare il Portable Power

Pack™. Ciò potrebbe essere pericoloso oltre a danneggiare la batteria e invalidare la

garanzia.

AVVIAMENTO FORZATO DI UN VEICOLO

1) NON cercare di effettuare l'avviamento forzato di un veicolo se sul Portable Power

Pack™ sono accese meno di tre spie del livello di carica della batteria. Per controllare il

livello di carica della batteria, è sufficiente premere il pulsante ON/OFF sul Portable

Power Pack™.

2) Mantenere una distanza adeguata dalle pale della ventola, dalle cinghie, dalle pulegge e

da altri componenti pericolosi.

3) Inserire i morsetti intelligenti ad alligatore nel connettore all'estremità del Portable Power

Pack™ contrassegnato con la scritta "Input Cable". Per fare ciò abbassare il coperchio

protettivo e inserire il connettore blu all'estremità dei morsetti intelligenti ad alligatore.

Osservare le luci a LED.

4) Collegare il morsetto ROSSO (+) al polo positivo (+) della batteria e quindi il morsetto

NERO (-) al polo negativo (-) della batteria o a un'adeguata TERRA.

5) Se i morsetti sono collegati con la polarità corretta e se la batteria del veicolo è

sufficientemente carica, sul lato dell'unità morsetti intelligenti ad alligatore si accende il

LED verde. Ora è possibile avviare il motore. Se il motore non si avvia entro i primi 5-8

secondi, interrompere l'avviamento forzato e attendere almeno un minuto prima di

provare ad avviare nuovamente il motore.

a. Lampeggio del LED verde e segnalazione acustica -Significa che la tensione della

batteria del veicolo è troppo bassa e deve essere premuto il pulsante "Boost" sul lato

dei morsetti intelligenti ad alligatore. Questo dovrebbe provocare l'accensione del LED

verde. Effettuare quindi l'avviamento forzato del veicolo entro 30 secondi.

b. LED rosso ACCESO e segnalazione acustica costante - La polarità dei morsetti ad

alligatore non è corretta. Controllare le connessioni e invertire la polarità. La

segnalazione acustica dovrebbe interrompersi e il LED verde dovrebbe essere acceso.

Effettuare quindi l'avviamento forzato del veicolo entro 30 secondi.

c. NESSUNA luce a LED o segnalazione acustica – Batteria scarica o collegamenti

errati. Controllare che i collegamenti siano corretti. Premere quindi il pulsante "Boost".

Questo dovrebbere provocare l'accensione del LED verde. Effettuare quindi

l'avviamento forzato del veicolo entro 30 secondi.

6) Una volta avviato il motore, scollegare l'unità morsetti intelligenti ad alligatore dal Portable

Power Pack™ e quindi staccare il morsetto negativo (-) NERO seguito da quello positivo

(+) ROSSO.

7) Dopo l'uso premere il pulsante ON/OFF del Portable Power Pack™ per spegnere l'unità.

PORTA DI USCITA USB DA 5V

1) La porta di uscita USB da 5V 2Amp può essere utilizzata per ricaricare telefoni cellulari,

tablet, PSP, PDA, MP3/MP4, ecc.

2) Collegare il dispositivo al Power Pack Portable™ utilizzando l'apposito cavo e premere il

pulsante ON/OFF del Portable Power Pack™ per avviare la ricarica del dispositivo. Sul

Portable Power Pack™ si accenderanno anche le spie del livello di carica della batteria.

3) Una volta completata la ricarica del dispositivo, rimuovere il cavo USB dal Portable Power

Pack™.

4) Il Portable Power Pack™ si arresterà automaticamente e le spie del livello di carica della

batteria si spegneranno.

5) Assicurarsi che tutti gli apparecchi siano scollegati dalla porta di uscita USB e il Portable

Power Pack™ sia spento prima di essere riposto o messo in carica.

GARANZIA

Il Portable Power Pack™ è fornito con una garanzia limitata di dodici (12) mesi contro i difetti o

i guasti entro un (1) anno dalla data di acquisto.

QUESTA GARANZIA LIMITATA È NULLA alle seguenti condizioni:

1) Il prodotto è impiegato in modo scorretto, è manipolato senza attenzione, è utilizzato

in condizioni di temperature estreme o è soggetto a urti o vibrazioni oltre i limiti da

noi raccomandati per un uso sicuro ed efficace.

2) Il prodotto non viene smontato o riparato da un centro di assistenza autorizzato dal

produttore.

3) Il prodotto è stato acquistato da una fonte non autorizzata. L'acquirente originario

non può trasferire la garanzia.

4) In caso di danni fisici al Portable Power Pack™ o agli accessori verificatisi dopo

l'acquisto.

5) In caso di modifiche al Portable Power Pack™ o agli accessori.

6) In caso di corrosione, inclusa acqua salata.

Se si ritiene che il proprio prodotto Battery Tender® presenti difetti nel periodo

specificato coperto dalla garanzia, richiedere assistenza scrivendo a

www.batterytender.com/warranty.

Functies van Portable Power Pack™

Accessoires voor Portable Power Pack™

Portable Power Pack™

12 V met Lithium Power

Slimme krokodillenbekklemmen

Netstroomadapter

(lands

ecifiek)

arettenaanstekerada

ter

Statuslampjes

batteri

niveau

Led-lampje

Aansluiting

krokodillenbekklemmen

LED-lampje

AAN/UIT-schakelaar

AAN/UIT- en

testschakelaar

Ingangspoort

adapter; 14 V, 1 A

Uitgangspoort

USB; 5 V, 2 A

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1) BEWAAR DEZE INSTRUCTIES

2) Stel de adapter niet bloot aan regen of sneeuw.

3) Het gebruik van hulpstukken die door de fabrikant van het Portable Power Pack™ niet

worden aanbevolen of verkocht, kan resulteren in brand, een elektrische schok of

persoonlijk letsel.

4) Om schade aan stekker en snoer te voorkomen, verwijdert u de adapter door aan de

stekker trekken in plaats van aan het snoer.

5) Gebruik verlengsnoeren uitsluitend bij uiterste noodzaak. Het gebruik van een verkeerd

verlengsnoer kan brand of een elektrische schok tot gevolg hebben. Moet toch een

verlengsnoer worden gebruikt, let dan op het volgende:

a) De stekker van het verlengsnoer moet net zoveel pennen hebben, van dezelfde maat en

vorm, als de stekker van de adapter.

b) Het verlengsnoer moet naar behoren zijn aangesloten en in goede staat verkeren.

c) Het snoer moet aders hebben met een diameter die groot genoeg is voor de door de

adapter afgenomen stroom (zie tabel 1).

TABEL 1

Snoerlengte meter (voet) 7,50

(25) 15

(50) 30

(100) 45

(150)

AWG-waarde van snoer 18 18 18 16

6) Gebruik de adapter niet met een beschadigd snoer of stekker – vervang het snoer of de

stekker in dat geval onmiddellijk.

7) Gebruik de adapter niet als deze een harde klap heeft gehad, is gevallen of op een

andere manier is beschadigd. Ga er in dat geval mee naar een erkend servicebedrijf.

8) Demonteer de adapter niet. Ga ermee naar een erkend servicebedrijf als service of

reparatie nodig is. Een verkeerde hermontage kan resulteren in een elektrische schok of

brand.

9) Trek de stekker uit het stopcontact voordat u werkzaamheden aan de adapter uitvoert

(onderhoud, reinigen) om het risico van een elektrische schok te verkleinen. Dit risico

wordt niet weggenomen door de adapter alleen met de bedieningsknoppen uit te zetten.

10) WAARSCHUWING – GEVAAR EXPLOSIEVE GASSEN.

a) WERKEN IN DE BUURT VAN LOODZWAVELZUURACCU'S IS GEVAARLIJK. BIJ

NORMAAL BEDRIJF PRODUCEREN DEZE ACCU'S EXPLOSIEVE GASSEN.

DAAROM IS HET ESSENTIEEL DAT U, TELKENS WANNEER U DE ADAPTER

GEBRUIKT, DE INSTRUCTIES NAUWGEZET OPVOLGT.

b) Om het risico van een exploderende accu te voorkomen, moet u zowel deze

instructies opvolgen, als die van de accufabrikant en de fabrikant van de apparatuur

die in de buurt van de accu wordt gebruikt. Bekijk de waarschuwingen op deze

producten en op de motor.

11) PERSOONLIJKE VOORZORGSMAATREGELEN

a) Het is verstandig om iemand in de buurt te hebben die hulp kan verlenen wanneer u

bij een loodzwavelzuuraccu werkt.

b) Zorg dat er voldoende schoon water en zeep binnen handbereik is, voor het geval u

accuzuur op uw huid of kleding of in uw ogen krijgt.

c) Draag een veiligheidsbril die de ogen volledig afschermt en beschermende kleding.

Raak uw ogen niet aan terwijl u bij een accu werkt.

d) Komt er accuzuur op uw huid of kleding, was deze dan direct met water en zeep.

Krijgt u zuur in uw ogen, spoel dan de ogen direct en gedurende ten minste 10

minuten uit met koud stromend water en neem onmiddellijk contact op met een arts.

e) Rook NOOIT in de buurt van een accu of motor en houd vonken en open vuur bij de

accu of de motor weg.

f) Wees extra voorzichtig om te voorkomen dat metalen gereedschap op de accu valt.

Dit kan vonken veroorzaken of tot kortsluiting in de accu of andere elektrische

onderdelen leiden, met explosiegevaar tot gevolg.

g) Verwijder op het lichaam gedragen metalen voorwerpen, zoals ringen, armbanden,

halskettingen en horloges, als u met een loodzwavelzuuraccu werkt. Een

loodzwavelzuuraccu kan bij kortsluiting een stroom opwekken die sterk genoeg is

om een ring of iets dergelijks aan metaal vast te lassen, waardoor ernstige

brandwonden kunnen ontstaan.

h) Gebruik de adapter alleen om het Portable Power Pack™ op te laden. De adapter is

niet ontworpen als stroomvoorziening voor een elektrisch systeem op laagspanning.

i) Laad NOOIT een bevroren accu op.

12) PLAATS VAN DE ADAPTER

a) Plaats de adapter zo ver mogelijk van het Portable Power Pack™ als de

gelijkstroomkabel toelaat.

b) Plaats de adapter tijdens het opladen nooit direct boven het Portable Power Pack™.

c) Gebruik de adapter niet in een gesloten ruimte en hinder nooit de ventilatie.

d) Plaats het Portable Power Pack™ niet boven op de adapter.

13) WAARSCHUWING- BIJ STARTEN AUTO MET STARTKABELS:

a) Blijf uit de buurt van ventilatorschoepen, riemen, poelies en andere onderdelen die

persoonlijk letsel kunnen veroorzaken.

b) Controleer de polariteit van de accupolen. De PLUS-pool (POS, P, +) heeft meestal

een grotere diameter dan de MIN-pool (NEG, N, -).

c) Ga na welke accupool met het chassis verbonden is (massa). Is de minpool de

massapool (zoals bij de meeste voertuigen), zie (e). Is de pluspool de massapool,

zie (f).

d) Bij een voertuig met min aan massa verbindt u de PLUS-klem (ROOD) met de

PLUS-pool (POS, P, +) van de accu. Verbind de MIN-klem (ZWART) met het

voertuigchassis of het motorblok, op enige afstand van de accu. Verbind de klem

niet met de carburateur, brandstofleidingen of plaatstalen carrosserieonderdelen.

Verbind deze met een dik metalen deel van het chassis of motorblok.

e) Bij een voertuig met plus aan massa verbindt u de MIN-klem (ZWART) met de MIN-

pool (NEG, N, –) van de accu. Verbind de PLUS-klem (ROOD) met het

voertuigchassis of het motorblok, op enige afstand van de accu. Verbind de klem

niet met de carburateur, brandstofleidingen of plaatstalen carrosserieonderdelen.

Verbind deze met een dik metalen deel van het chassis of motorblok.

14) VOORZICHTIG

a) Niet onderdompelen in water.

b) Vermijd gebruik en opslag van het Portable Power Pack™ in de buurt van

open vuur of verwarmingstoestellen.

c) Gooi het Portable Power Pack™ niet in een vuur en zorg dat u het niet direct

verhit.

d) Maak of boor geen gaten in de behuizing van het Portable Power Pack™.

e) Vermijd klappen of ernstige schokken en zorg dat niet met het Portable

Power Pack™ wordt gegooid.

f) Probeer niet om het Portable Power Pack™ op enigerlei wijze aan te passen.

g) Plaats het

Portable Power Pack™ niet in een magnetron of drukvat.

h) Gebruik het Portable Power Pack™ niet als u een vreemde geur ruikt of als er

hitte vrijkomt

i) Breng geen metalen voorwerpen in de voedingsingang om kortsluiting en

elektrische schokken te voorkomen.

GEBRUIKSAANWIJZINGEN

Het PORTABLE POWER PACK™ opladen

1) Het Portable Power Pack™ bevat een 12 V lithiumbatterij die na verloop van tijd leeg

raakt, vooral bij hogere temperaturen. Het is daarom verstandig om het Portable Power

Pack™ ten minste elk half jaar op te laden, wanneer u het niet vaak gebruikt.

2) U controleert het batterijniveau door op de AAN/UIT-knop te drukken. De lampjes voor de

batterijstatus gaan dan branden. Als er 3 of minder lampjes branden, kunt u de batterij

niet meer gebruiken om een voertuig met een lege accu te starten en moet u de batterij

eerst opladen.

3) De batterij van het Portable Power Pack™ is bij levering gedeeltelijk opgeladen. U moet

deze voor het gebruik eerst volledig opladen.

4) Om het Portable Power Pack™ op te laden kunt u de netstroomadapter of de

sigarettenaanstekeradapter gebruiken die bij de eenheid worden geleverd. Bij het opladen

van het Portable Power Pack™ knipperen de batterijstatuslampjes. Naarmate het

laadniveau van de batterij toeneemt, gaan ze continu branden. Het Portable Power

Pack™ is volledig opgeladen zodra alle zes lampjes continu branden.

5) Gebruik GEEN andere dan de bij het Portable Power Pack™ geleverde adapters. Doet u

dat niet, dan kan dit gevaar opleveren en kan de batterij beschadigd raken. Bovendien

vervalt de garantie.

EEN VOERTUIG STARTEN MET STARTKABELS

1) Probeer NIET een voertuig met startkabels te starten als op het Portable Power

Pack™minder dan 3 batterijniveaulampjes branden. U controleert het batterijniveau door

op het Portable Power Pack™ op de AAN/UIT-knop te drukken.

2) Blijf uit de buurt van ventilatorschoepen, riemen, poelies en andere onderdelen die

persoonlijk letsel kunnen veroorzaken.

3) Sluit de slimme krokodillenbekklemmen aan op de connector met de aanduiding "Input

Cable" aan het uiteinde van het Portable Power Pack™ door het beschermingsklepje

omlaag te klappen en de blauwe connector aan het einde van de

krokodillenbekklemeenheid aan te sluiten. Bekijk de LED-lampjes.

4) Verbind de RODE (+) klem met de positieve (+) accupool en de ZWARTE (-) klem met de

negatieve (-) accupool of een geschikte AARDE.

5) Als u de krokodillenbekklemmen met de juiste polariteit hebt aangesloten en de accu van

het voertuig voldoende energie bevat, gaat de groene LED op de zijkant van de slimme

krokodillenbekklemeenheid branden. Vervolgens kunt u de motor starten. Als de motor

niet binnen 5-8 seconden aanslaat, stopt u met starten en wacht u ten minste één minuut

voordat u de motor opnieuw probeert te starten.

a. Groene LED knippert & akoestische “pieptonen”- Dit betekent dat het voltage van

de accu te laag is en dat u de “Boost”-knop aan de zijkant van

krokodillenbekklemeenheid moet indrukken. De groene LED moet nu gaan branden.

Probeer de motor vervolgens gedurende 30 seconden te starten. 30

b. Rode LED AAN en een aanhoudende akoestische “pieptoon”- De polariteit van de

krokodillenbekklemmen is niet correct. Controleer de aansluiting en verwissel de

polariteit. De akoestische “pieptoon” moet nu stoppen en de groene LED moet gaan

branden. Probeer de motor vervolgens gedurende 30 seconden te starten.

c. GEEN brandende LED-lampjes of akoestisch geluid – Lege accu of slechte

aansluiting. Controleer of de slimme krokodillenbekklemeenheid goed is aangesloten.

Druk op de "Boost"-knop. De groene LED moet nu gaan branden. Probeer de motor

vervolgens gedurende 30 seconden te starten.

6) Zodra de motor is gestart, ontkoppelt u eerst de slimme krokodillenbekklemeenheid van

het Portable Power Pack™. Vervolgens ontkoppelt u de ZWARTE, negatieve (-) klem en

vervolgens de RODE, positieve (+) klem.

7) Druk na het gebruik op de AAN/UIT-knop van het Portable Power Pack™ om de eenheid

uit te schakelen.

5 V USB-UITGANGSPOORT

1) Via de 5 V, 2 A USB-uitgangspoort kunt u uw mobiele telefoon, tablet, PSP, PDA,

MP3/MP4, enzovoort, opladen.

2) Sluit het apparaat met de bijbehorende kabel aan op het Portable Power Pack™ en druk

op de AAN/UIT-knop op het Portable Power Pack™ om het opladen van het apparaat te

starten. Daarbij gaan de batterijniveaulampjes op het Portable Power Pack™ branden.

3) Ontkoppel de USB-kabel van het Portable Power Pack™ zodra het apparaat is

opgeladen.

4) Vervolgens wordt het Portable Power Pack™ automatisch uitgeschakeld en gaan de

batterijniveaulampjes uit.

5) Zorg ervoor dat u alle apparaten die op de USB-uitgangspoort zijn aangesloten,

ontkoppelt en dat het Portable Power Pack™ is uitgeschakeld voordat u de eenheid

opbergt of oplaadt.

GARANTIE

Het Portable Power Pack™ wordt geleverd met een beperkte garantie van twaalf (12)

maanden tegen defecten of storingen binnen één (1) jaar na de aankoopdatum.

DEZE BEPERKTE GARANTIE VERVALT in de volgende omstandigheden:

1) Als er sprake is van oneigenlijk of onachtzaam gebruik van het product of als het

product is blootgesteld aan extreme temperaturen, schokken of trillingen waarbij de

aanbevelingen voor veilig en effectief gebruik zijn overschreden.

2) Als het product wordt gedemonteerd of gerepareerd door personen die geen door de

fabrikant geautoriseerde servicemedewerker zijn.

3) Als het product is aangeschaft bij een niet-geautoriseerde bron. De garantie kan niet

worden overgedragen door de eerste koper.

4) Als na de aanschaf enige fysieke schade is opgetreden aan het Portable Power

Pack™ of een van de bijbehorende accessoires.

5) Als er enige aanpassingen aan het Portable Power Pack™ of de accessoires zijn

aangebracht.

6) Als er enige corrosie is opgetreden, inclusief aantasting door zout water.

Als u op enig tijdstip tijdens de aangegeven garantieperiode denkt dat het

Battery Tender®-product defect is, gaat u naar

www.batterytender.com/warranty voor de garantieservice.

Características do Portable Power Pack™

Acessórios do Portable Power Pack™

Portable Power Pack™

Alimentação de 12 V a Lítio

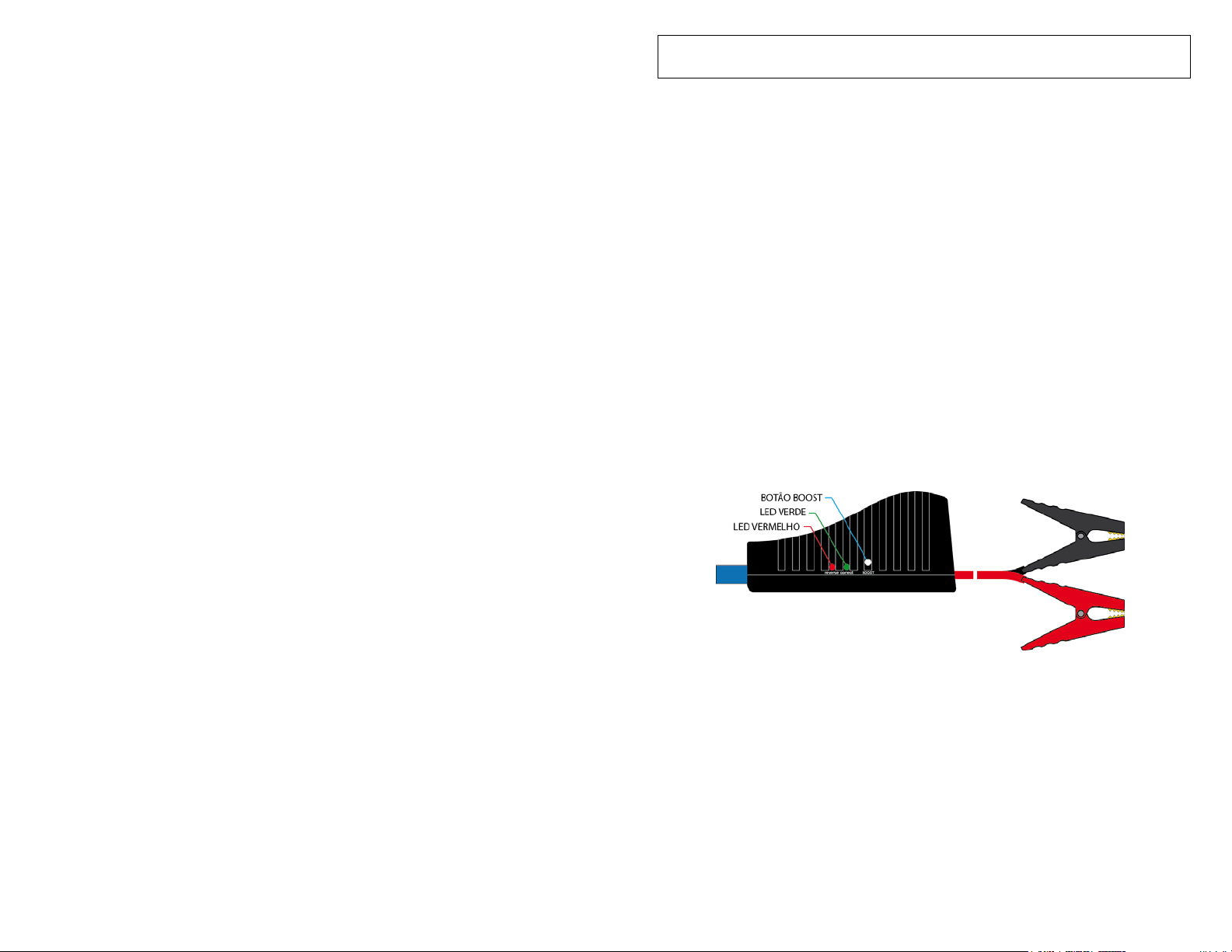

Pinças de Crocodilo Inteli

entes

Carregador de Parede

(específico ao país)

Adaptador para Isqueiro de Carro

Luzes do Nível de

Carga da Bateria

Luz de LED

Tomada das Pinças de

Crocodilo Inteligentes Interruptor de

LIGAR/DESLIGAR

a luz de LED

Interruptor de

LIGAR/DESLIGAR e

de teste

Tomada de entrada, 14 V

1 Amp, para

carre

amento

Porta USB de

saída, 5 V 2 Amp

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

1) GUARDE ESTAS INSTRUÇÕES

2) Não exponha o carregador à chuva nem à neve.

3) O uso de acessórios que não sejam recomendados ou vendidos pelo fabricante do

Portable Power Pack™ pode resultar num incêndio, no risco de choque elétrico ou em

ferimentos.

4) Para reduzir o risco de danificar o cabo e a tomada elétrica puxe pela ficha, em vez do

cabo, quando desligar o carregador.

5) Não devem ser usadas extensões a menos que seja absolutamente necessário. O uso

inadequado de uma extensão pode resultar num incêndio ou no risco de choque elétrico.

Se for necessário usar uma extensão, certifique-se de que:

a) A tomada da extensão tem o mesmo número de pinos e que são da mesma dimensão e

formato dos da ficha no cabo do carregador;

b) A extensão está devidamente ligada e em bom estado; e

c) A medida dos condutores tem capacidade suficiente para a amperagem do carregador,

como o especificado na Tabela 1

TABELA 1

Comprimento da

extensão, em metros (pés) 7,5

(25) 15

(50) 30

(100) 45

(150)

Medida AWG dos

condutores 18 18 18 16

6) Não use o carregador com o cabo ou a ficha danificados – substitua imediatamente o

cabo ou a ficha.

7) Não use o carregador se este tiver sofrido uma pancada forte, caído ou estiver

danificado. Leve-o a um técnico qualificado.

8) Não desmonte o carregador. Leve-o a um técnico qualificado quando for necessária uma

revisão ou reparação. A montagem incorreta pode resultar no risco de choque elétrico ou

num incêndio.

9) Para reduzir o risco de choque elétrico, desligue o carregador da tomada antes de efetuar

qualquer trabalho de manutenção ou limpeza. Desligar os interruptores não reduz esse

risco.

10) AVISO – RISCO DE GASES EXPLOSIVOS.

a) TRABALHAR NAS IMEDIAÇÕES DE UMA BATERIA DE CHUMBO-ÁCIDO É

PERIGOSO. AS BATERIAS GERAM GASES EXPLOSIVOS DURANTE O SEU

FUNCIONAMENTO NORMAL. POR ESTA RAZÃO, É MUITO IMPORTANTE QUE

SIGA AS INSTRUÇÕES CADA VEZ QUE USA O CARREGADOR.

b) Para reduzir o risco de explosão da bateria, siga estas instruções assim como as

instruções do fabricante da bateria e do fabricante de qualquer equipamento que

tencione usar próximo da bateria. Leia as etiquetas de precaução que existam

nestes produtos e no motor.

11) CUIDADOS PESSOAIS

a) Considere ter alguém suficientemente perto de si para o socorrer quando trabalhar

próximo de uma bateria de chumbo-ácido.

b) Tenha bastante água e sabão por perto para o caso de o ácido entrar em contacto

com a pele, a roupa ou os olhos.

c) Use proteção ocular total e roupa de proteção. Evite mexer nos olhos enquanto

trabalha próximo de uma bateria.

d) Se o ácido da bateria entrar em contacto com a pele ou a roupa, lave imediatamente

com água e sabão. Se o ácido saltar para os olhos, lave imediatamente com água

fria corrente durante pelo menos 10 minutos e procure assistência médica

imediatamente.

e) NUNCA fume nem permita faíscas ou chamas próximo da bateria ou do motor.

f) Tenha um cuidado extra para reduzir o risco de deixar cair ferramentas metálicas na

bateria. Podem provocar uma faísca ou criar um curto-circuito na bateria ou noutra

parte metálica, o que pode provocar uma explosão.

g) Retire os artigos pessoais como anéis, pulseiras, fios e relógios quando trabalhar

com baterias de chumbo-ácido. Uma bateria de chumbo-ácido pode criar uma

corrente de curto-circuito suficientemente elevada para soldar um anel ao metal,

provocando queimaduras graves.

h) Use o carregador apenas para carregar o Portable Power Pack™. Este não se

destina a alimentar sistemas de baixa voltagem.

i) NUNCA ligue a uma bateria congelada.

12) LOCALIZAÇÃO DO CARREGADOR

a) Dependendo do comprimento do cabo de alimentação, coloque o carregador o mais

longe possível do Portable Power Pack™.

b) Nunca coloque o carregador diretamente em cima do Portable Power Pack™

quando o está a carregar.

c) Nunca use o carregador numa zona fechada ou com pouca ventilação.

d) Não coloque o Portable Power Pack™ em cima do carregador.

13) AVISO - QUANDO ESTÁ A ARRANCAR COM UM CARRO:

a) Mantenha-se afastado de ventoinhas, correias, polias e de outras peças que

possam provocar ferimentos.

b) Verifique a polaridade dos bornes da bateria. Normalmente, o borne POSITIVO

(POS, P, +) da bateria tem um diâmetro superior ao do borne NEGATIVO (NEG, N,

–).

c) Verifique qual é o borne da bateria que está ligado ao chassis (massa). Se o borne

negativo estiver ligado à massa do chassis (como na maioria dos veículos), consulte

(e). Se o borne positivo estiver ligado à massa do chassis, consulte (f).

d) Para veículos com o negativo à massa, ligue a pinça POSITIVA (VERMELHA) ao

borne POSITIVO (POS, P, +) da bateria. Ligue a pinça NEGATIVA (PRETA) ao

chassis ou à cabeça do motor, longe da bateria. Não ligue a pinça ao carburador, às

linhas de combustível nem a peças de chapa fina. Faça a ligação à cabeça do motor

ou numa parte maciça do quadro.

e) Para veículos com o positivo à massa, ligue a pinça NEGATIVA (PRETA) ao borne

NEGATIVO (NEG, N, –) da bateria. Ligue a pinça POSITIVA (VERMELHA) ao

chassis ou à cabeça do motor, longe da bateria. Não ligue a pinça ao carburador, às

linhas de combustível nem a peças de chapa fina. Faça a ligação à cabeça do motor

ou numa parte maciça do quadro.

14) CUIDADOS

a) Não mergulhar em água.

b) Não guarde o Portable Power Pack™ próximo de fontes de chama ou de

calor.

c) Não coloque o Portable Power Pack™ no fogo nem aplique calor direto.

d) Não fure a caixa do Portable Power Pack™.

e) Não bata ou atire nem sujeite o Portable Power Pack™ a choques violentos.

f) Não tente fazer qualquer modificação no Portable Power Pack™.

g) Não coloque o Portable Power Pack™ num forno micro-ondas nem num

recipiente pressurizado.

h) Não use o Portable Power Pack™ se este deitar cheiro ou gerar calor

i) Não introduza nenhum objeto metálico na abertura da entrada do cabo

porque pode provocar uma faísca e um choque elétrico.

INSTRUÇÕES DO UTILIZADOR

CARREGAR o PORTABLE POWER PACK™

1) O Portable Power Pack™ contém uma bateria de lítio de 12 V a qual descarrega ao longo

do tempo, especialmente em temperaturas mais elevadas.. Por isso, quanto a unidade

não é usada com frequência, recomenda-se que carregue o Portable Power Pack™, no

mínimo, a cada seis meses.

2) Para verificar a carga da bateria, basta premir o botão de LIGAR/DESLIGAR e as luzes

do estado da bateria acendem. Se acenderem 3 ou menos luzes, a bateria está

demasiado fraca para arrancar com o motor de um veículo e tem de ser carregada antes

de ser usada.

3) A bateria do Portable Power Pack™ é entregue num estado de carga parcial e tem de ser

carregada antes de ser usada.

4) Para carregar o Portable Power Pack™, pode usar o carregador de parede ou o

adaptador de isqueiro que são fornecidos com a unidade. Quando o Portable Power

Pack™ está a carregar, as luzes do estado da bateria piscam e depois mantêm-se

acesas, indicando a capacidade da bateria. Quando as seis luzes se mantiverem acesas,

o Portable Power Pack™ está totalmente carregado.

5) NÃO USE qualquer outro género de carregador, que não seja do tipo dos fornecidos,

para carregar o Portable Power Pack™. Não só pode ser perigoso como pode danificar a

bateria e anular a garantia.

LIGAR UM VEÍCULO

1) NÃO tentar ligar um veículo se estiverem menos de 3 luzes indicadoras do nível da

bateria iluminadas no Portable Power Pack™. Para verificar o nível da bateria basta

pressionar o botão ON/OFF do Portable Power Pack™.

2) Mantenha-se afastado de ventoinhas, correias, polias e de outras peças que possam

provocar ferimentos.

3) Ligue os Smart Alligator Clips ao conetor do Portable Power Pack™ designado de “Input

Cable” (Cabo de Entrada) deslocando a tampa protetora para baixo e inserindo o conetor

azul nos Smart Alligator Clips. Observe as luzes LED.

4) Ligue o terminal VERMELHO (+) ao conetor positivo (+) da bateria e depois o terminal

PRETO (-) ao conetor negativo (-) da bateria ou terra (GND) adequada.

5) Se os alligator clips estiverem ligados na polaridade correta e houver potência suficiente

na bateria do veículo, o LED Verde no lado da unidade Smart Alligator Clip iluminar-se-á.

Nesse momento pode ligar o motor. Se o motor não se ligar nos primeiro 5-8 segundos,

interrompa o arranque e aguarde pelo menos um minuto antes de voltar a tentar ligar o

motor.

a. LED verde intermitente & sinal sonoro - Significa que a voltagem da bateria do

veículo é demasiado baixa e o botão lateral “Boost” do Smart Alligator clips deve ser

pressionado. Isso deverá ativar o LED verde. De seguida ligue o motor dentro de 30

segundos.

b. LED vermelho ligado & sinal sonoro constante - A polaridade dos alligator clips

está incorreta. Verifique a ligação e troque a polaridade. O sinal sonoro deverá parar e

o LED verde deverá ligar-se. De seguida ligue o motor dentro de 30 segundos.

c. Nenhuma luz LED ou sinal acústico – Bateria avariada ou má ligação. Verifique que

a ligação está correta. De seguida pressiona o botão “Boost”, o que deverá ativar o

LED verde. De seguida ligue o motor dentro de 30 segundos.

6) Depois de o motor arrancar desligue primeiro a unidade Smart Alligator Clip do Portable

Power Pack™, depois desligue o terminal PRETO negativo (-) primeiro seguido do

VERMELHO positivo (+).

7) De seguida pressione o botão ON/OFF do Portable Power Pack™ para desligar a

unidade.

PORTA USB DE SAÍDA DE 5 V

1) A porta USB de saída de 5 V 2 Amp pode ser usada para carregar o seu telemóvel,

tablet, PSP, PDA, MP3/MP4, etc.

2) Ligue o seu dispositivo ao Portable Power Pack™ usando o cabo adequado e prima o

botão de LIGAR/DESLIGAR no Portable Power Pack™ para começar a carregar o seu

dispositivo. As luzes do estado da bateria no Portable Power Pack™ acendem.

3) Quando o seu dispositivo estiver carregado, retire o cabo USB do Portable Power

Pack™.

4) Depois, o Portable Power Pack™ desligar-se-á automaticamente e as luzes do estado

dabateria apagam-se.

5) Certifique-se de que todos os dispositivos estão desligados da porta USB do Portable

Power Pack™ antes de o colocar a carregar ou de o arrumar.

GARANTIA

O Portable Power Pack™ vem com uma garantia limitada de doze (12) meses contra defeitos

ou avaria no prazo de um (1) ano após a compra.

ESTA GARANTIA SERÁ ANULADA nas seguintes condições:

1) Uso inadequado do produto, sujeito a manuseamento descuidado ou colocado em

funcionamento em condições extremas de temperatura, pancadas ou vibrações para

além das nossas recomendações para uma utilização segura e eficaz.

2) Se o produto for desmontado ou reparado por alguém que não seja um

representante autorizado pela fábrica para efetuar reparações.

3) Se o produto for adquirido através de uma fonte não autorizada. A garantia não é

transmissível a terceiros.

4) Quaisquer danos físicos que ocorram no Portable Power Pack™ ou quaisquer

acessórios após a compra.

5) Quaisquer modificações efetuadas no Portable Power Pack™ ou nos acessórios.

6) Qualquer corrosão, incluindo de água salgada.

Se, durante a vigência do período especificado de garantia achar que o seu

produto da Battery Tender® tem um defeito, consulte

www.batterytender.com/warranty sobre o serviço de garantia.

Table of contents

Languages:

Other Deltran Battery Tender Remote Starter manuals

Deltran Battery Tender

Deltran Battery Tender 1000Amp User manual

Popular Remote Starter manuals by other brands

Voxx

Voxx Pursuit Series installation manual

CompuSTAR

CompuSTAR CM1000S – R200 user guide

Villager

Villager VJS 2500 Original instruction manual

Schumacher Electric

Schumacher Electric SL1316I owner's manual

Viper

Viper 5101 installation guide

Linear

Linear MULTI-CODE 4200 installation instructions

Costway

Costway EP24962US user manual

Autostart

Autostart AS-6850VTW-FM user guide

Auto Page

Auto Page XT-12 Quick start installation guide

Auto Page

Auto Page Car-Pro CPX-RS2 owner's manual

Autostart

Autostart AS-1735 user guide

Auto Page

Auto Page KE-120 Operation manual

Auto Page

Auto Page RS-727LCD Operation manual

pro user

pro user 8717809201454 operating manual

Autostart

Autostart AS-6105 SH installation guide

TypeS

TypeS AC56388 user manual

Autostart

Autostart AS-1785 SH user guide

Autostart

Autostart AS-2450vTW-FM Quick installation guide

Deltran Battery Tender Portable Power Pack User manual

Popular Remote Starter manuals by other brands
