Dexon Sac 2090 User manual

SAC 2090

OWNER'S MANUAL

NÁVOD K POUITÍ

INDEX

1.PARTS LIST

2.FEATURES AND SPECIFICATIONS

3.INSTALLATION

4.SAC 2090 CONTROL FUNCTIONS

SAC 2090 Features

Specifications

INSTALLATION WARNINGS AND TIPS

CHOOSING A LOCATION AND MOUNTING THE AMPLIFIER

POWER CONNECTIONS

SAC 2090

.SAC 2090 SYSTEM EXAMPLES

6.Amplifier Troubleshooting Guide

GB 1

GB 2

GB 5

GB 7

GB 9

THANK YOU for purchasing a DEXON POWER CAR AMPLIFIER. In order that we may better serve you if you require warranty service for your new amplifier, please

retain your original purchase receipt and warranty sheet.

THANK YOU for purchasing a DEXON POWER CAR AMPLIFIER. In order that we may better serve you if you require warranty service for your new amplifier, please

retain your original purchase receipt and warranty sheet.

PARTS LIST

Included Hardware:

FEATURES AND SPECIFICATIONS

SAC 2090 Features

The SAC 2090 use highly quality 2 Layer PCB.

Uniquely designed high ef ficient power transformer.

Rated 400 W power supply switching FET .

12dB stereo crossover filter .

High/low/full range select switch.

Use highly quality deluxe guage gold input RCA & deluxe guage gold power terminal connector.

Use class-A/B circuitry

Stable to 2 Ohm/4 Ohm bridged mono

Owner's manual

mounting screw

3.0 hex key

1 piece

4 pieces

1 piece

35A fuse

4.0 hex key

2 pieces

1 piece

GB 1GB 1

INSTALLATION WARNINGS AND TIPS

INSTALLATION

WARNING Playing loud music in an automobile can hinder your ability to hear traffic and permanently damage your hearing. We recommend listening at low or

moderate levels while driving your car. DEXON CZECH s.r.o. accepts no liability for hearing loss, bodily injury or property damage resulting from the use

or misuse of this product.

To get the best performance from your DEXON Series amplifiers, we strongly recommend that installation be entrusted to a qualified

professional. Although these instructions explain how to install DEXON Series amplifiers in a general sense, they do not show specific

installation methods that may be required for your particular vehicle. If you do not have the necessary tools or experience, do not attempt the

installation yourself. Instead, please ask your authorized DEXON car audio dealer about professional installation.

IMPORTANT

SAC 2090 Specifications

Always wear protective eyewear when using tools.

Turn of f all audio systems and other electrical devices before you start. Disconnect the (-) negative lead from your vehicle's battery.

Check clearances on both sides of a planned mounting surface before drilling any holes or installing any screws. Remember that the screws can extend behind the

surface.

GB 2GB 2

• 2 channel amplifier with bridge regime

• power2×90Wrms/120max. / 4 , 13,8 V

• power 1 × 225 W rms / 450 W max. / 4 , 13,8 V, bridge

• minimal load impedance 2 in stereo regime

• THD 0,073 / max. power

• ratio S/N 97 dB / max. power, 77 dB/1W

• input sensitivity 413 mV / max. power

• frequency response 10 - 52 000 Hz/-3dB

• bass boost 6 dB / 45 Hz

• low pass crossover 66 - 275 Hz

• high pass crossover 40 - 178 Hz

• 2 input connectors Cinch with paralel outs

• high compliance connect terminals

• analogue voltmeter with background blue light

• power and protect indication

• power and overheat protect circuits

• mounting hardware and spare fuses included

• dimensions 225 × 90 × 380 mm

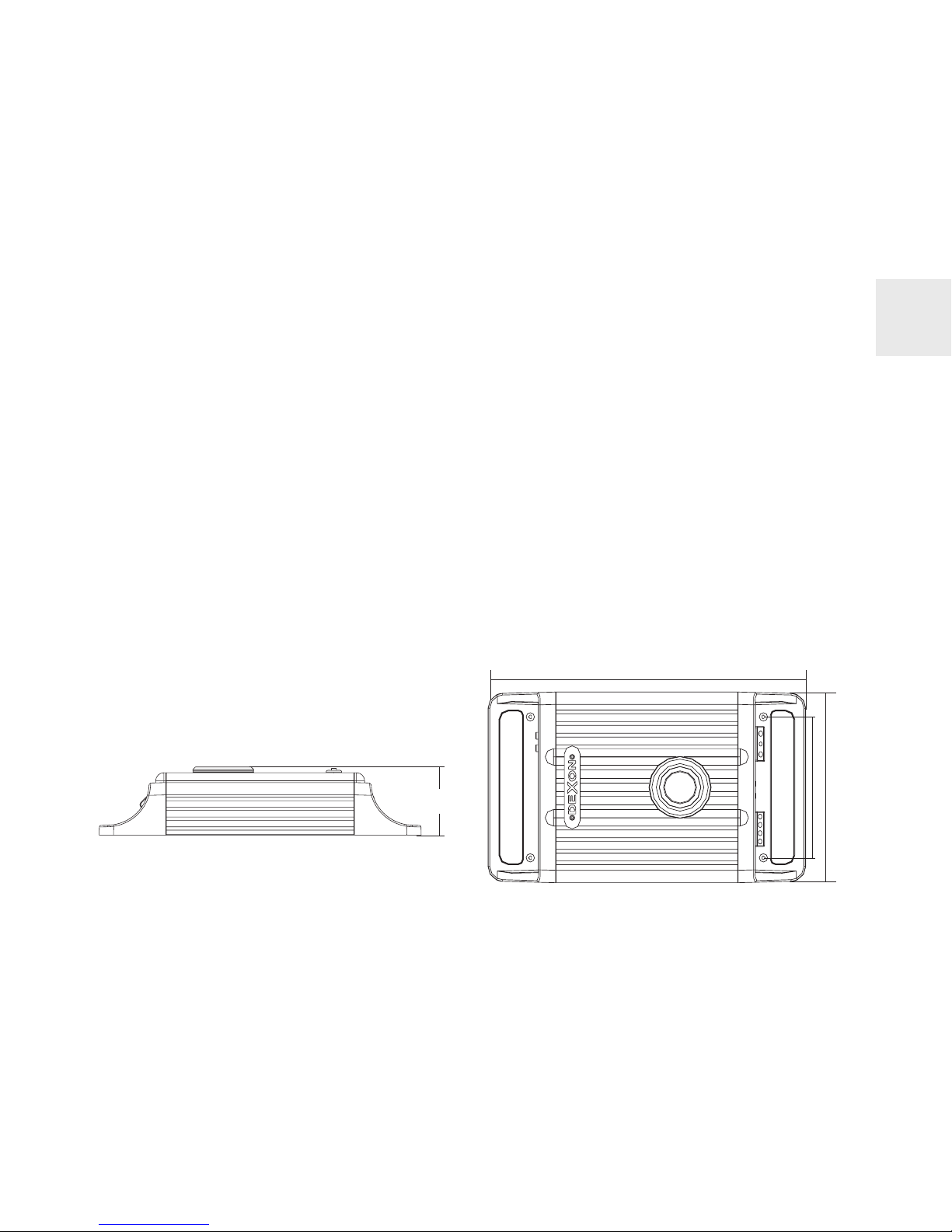

SAC 2090 MOUNTING DIMENSIONS(Unit:mm)

SAC 2090 Mounting Dimensions

Mount the amplifier so that it is not damaged by the feet of backseat passengers or shifting cargo in the trunk. Mount the amplifier so that it remains dry never mount an

amplifier outside the car or in the engine compartment. Using the amplifier as a template, mark the location of the mounting holes on the mounting surface, drill pilot holes,

and attach the amplifier to the mounting surface with screws. Make sure the amplifier is mounted securely.

CHOOSING A LOCATION AND MOUNTING THE AMPLIFIER

Amplifiers need air to stay cool. Suitable locations are under a seat. ( provided the amplifier doesn't interfere with the seat adjustment mechanism), in the trunk, or in any

other location which provides enough air for the amp to cool itself. For the heat sink of the SAC on the both side, Note convection cooling of the both heat sink, and keep

the bottom or top of the amplifier no-touching any fabric or vinyl material.

At the installation sites, locate and make a note of all fuel lines, hydraulic brake lines, vacuum lines, and electrical wiring. Use extreme caution when cutting or drilling

in and around these areas.

Before drilling of cutting holes, use a utility knife to remove unwanted fabric or vinyl to keep material from snagging in a drill bit.

When routing cables, keep input-signal cables away from power cables and speaker wires.

When making connections, make certain they are secure and properly insulated. If the amplifier's fuse must be replaced, use only the same type and rating as that

of the original. Do not substitute another kind.

82.5

380

170

227

GB 3GB 3

POWER CONNECTIONS

The DEXON Series amplifiers are capable of delivering extremely high power levels, and require a heavy-duty and reliable connection to the vehicle's electrical system in

order to perform optimally. Please adhere to the following instructions carefully:

Ground Connection

Connect the amplifier's Ground(GND) terminal to a solid point on the vehicle's metal chassis, as close to the amplifier as possible. Refer to the chart below to determine

minimum wire-gauge size. Scrape away any paint from this location; use a star-type lock washer to secure the connection.

Connect a wire (see chart at right for appropriate gauge) directly to the vehicle's positive battery terminal, and install an appropriate fuse holder with in 18" of the battery

terminal. Do not install the fuse at this time. Route the wire to the amplifier's location, and connect it to the amplifier's Positive (BATT+) terminal. Be sure to use appropriate

grommets whenever routing wires through the firewall or other sheet metal. Failure to adequately protect the positive wire from potential damage may result in a vehicle

fire. When you are done routing and connecting this wire, you may install the fuse at the battery.

Connect the amplifier's Remote (REM) terminal to the source unit's Remote Turn On lead using a minimum of 18-gauge wire.

Refer to the application guides on the pages that follow. Speaker connections should be made using a minimum of 12-gauge wire.

Power Connection

Remote connection

Speaker Connections

Wire Gauge Chart

Power cable

Speaker wire

Remote wire

Signal cable

6-guage

12-gauge

18-gauge

8-gauge

GB 4GB 4

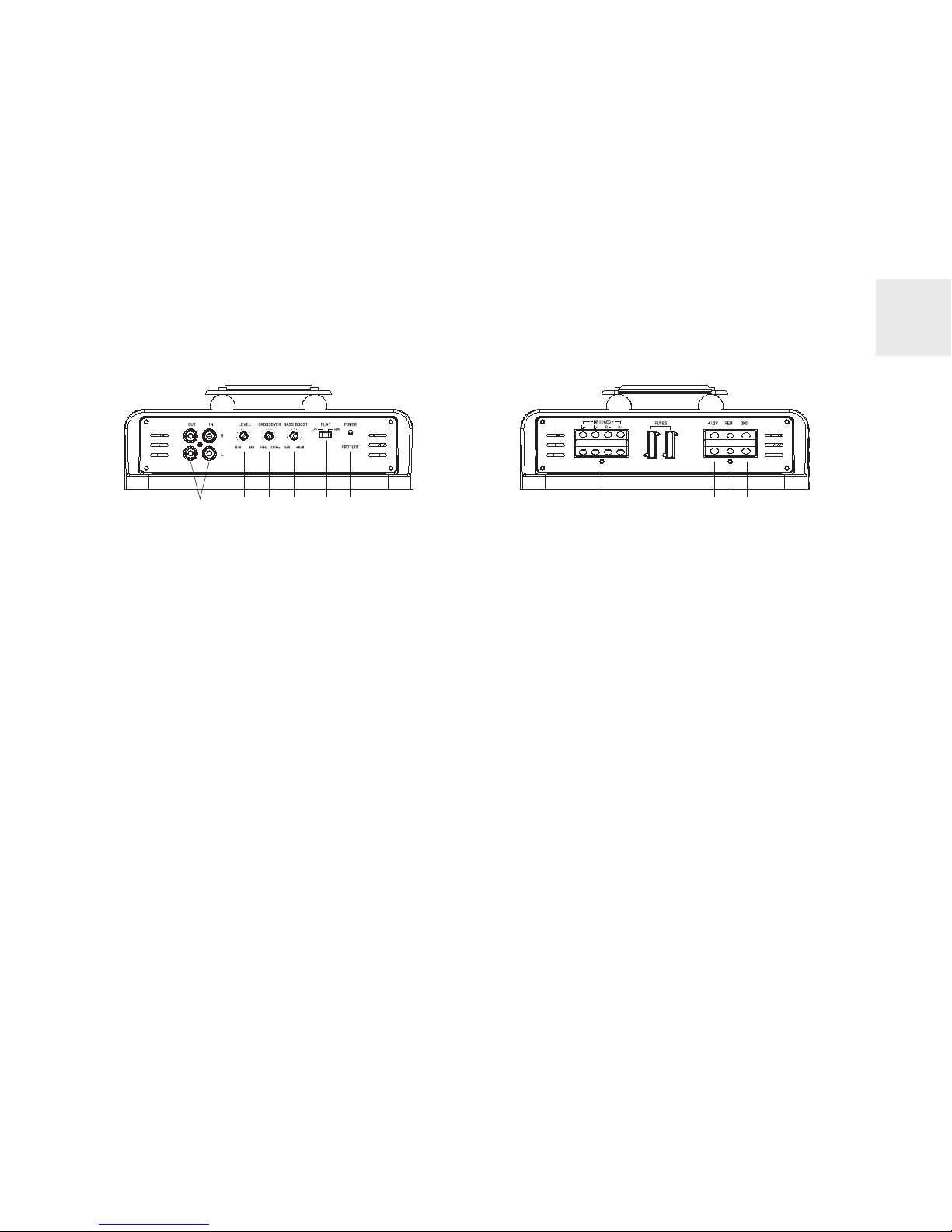

SAC 2090 CONTROL FUNCTIONS

1. RCA inputs

2. Input Level Controls

3. Crossover Selector (HPF/FLAT/LPF)

4. Status LED indicators

5. CORSSOVER

RCA cables marked FRONT or REAR from head unit or other line level device should be connected here. Use both inputs ( L& R) for front and rear stereo.

This is for adjusting input sensitivities. To adjust the sensitivity, turn the controls fully counterclockwise to minimum. Adjust the radio/head unit volume knob to maximum

volume, and then turn the level controls on the amplifier clockwise until audible distortion occurs.

This switch allows these two amplifier channels to play full range, low pass, or high pass. In the LPF (Low Pass Filter) position, all the high frequencies are filtered out

and the amplifier produces only low bass frequencies.

On the contrary, in the HPF position, the low frequencies are filtered out and allowing the amplifier to play mid and high frequency. If the amplifier is used to power

subwoofers, set the crossover switch to LPF. If the amplifier is used to power midrange and tweeters or coaxial type speakers, set the crossover to HPF.

Switch the crossover to FLAT when amplifier is used in Tri mode configuration or when full range speaker are used.

GREEN indicates the normal operating condition: the amplifier is ON. RED indicates the Amplifier is protection

This is for adjusting LPF & HPF frequencies; In the LPF position, to adjust the frequencies from 66Hz-275Hz, all the high frequencies are filtered out and the amplifier

produces only low bass frequencies. In the HPF position to adjust the frequencies from 40Hz-178Hz, the low frequencies are filtered out and allowing the amplifier to

play mid and high frequency.

GB 5GB 5

6 9 8 74310521

It allows the connection of speakers to the amplifier. Note the polar of the speakers.

It connects GND wire from a connection point on the vehicle chassis.

This connects the control wire switch allows the amplifier to be turned on and off by the head unit.

It connects +12V DC power wire from the battery.

This is for adjusting input signal bass boost level at 45Hz, turn the controls bass boost level, at 0dB to +6dB.

6. Speaker Terminals

7. Ground Connector

8. REMOTE control

9. Power Connection

10.BASS BOOST

GB 6GB 6

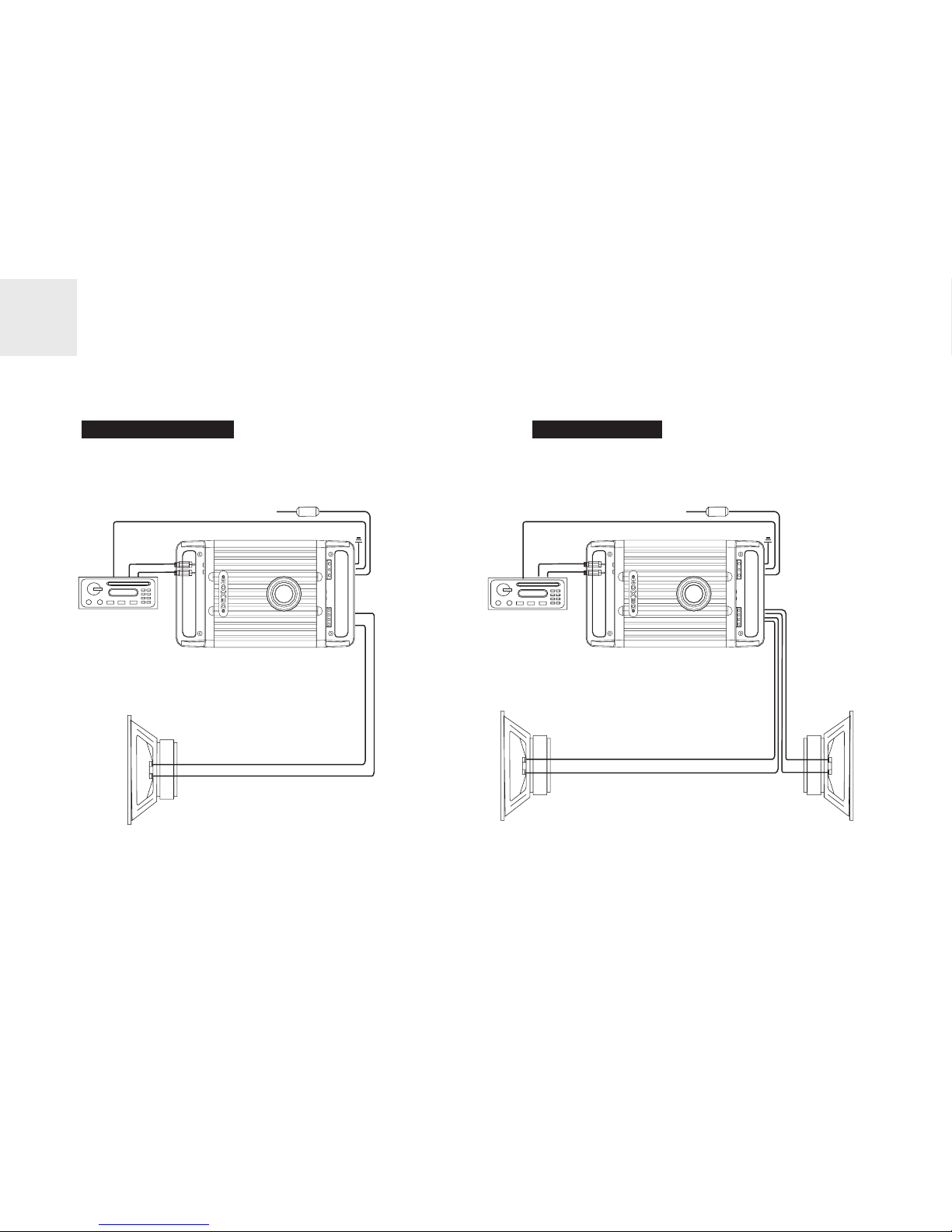

SAC 2090 SYSTEM EXAMPLES

System A - pair of 2-way speakersSystem A-pair of 2-way speakers

SAC 2090 SYSTEM EXAMPLES

System B - full range speakersSystem B - full range speakers

GB 7GB 7

FUSE

BATT +

GND

FUSE

BATT +

GND

SAC 2090 SYSTEM EXAMPLES

System C - single subwooferSystem C - single subwoofer

SAC 2090 SYSTEM EXAMPLES

System D - two woofersSystem D - two woofers

GB 8GB 8

GND GND

FUSE

BATT +

BATT +BATT +

Amplifier Troubleshooting Guide

1. Status LED on Amplifier not Lit, Head Unit (Source) Turned ON - Verify:

2. Status LEDs Lit, no Output from Speakers in Normal Operating Condition - Verify:

3. Engine Noise From Speaker(s)

Verify:

4. Amplifier Output Distorted Music not Recorded with Intentional Distortion - Verify:

5. Amplifier Shuts Down, Green LEDs are Lit Amplifier is in Thermal Protection Mode - Verify:

6. Amplifier Does Not Turn ON, and Red LED is Lit Amplifier not Connected to a Shorted Speaker - Verify:

A. Remote turn-on wire from source to amplifier has proper voltage

B. Power (B+) connections at amplifier, terminal blocks, and battery are secure

C. Ground (GND) connections at amplifier and vehicle chassis are secure D. Battery B+ fuse is OK

E. Amplifier fuse is OK F. B+ at battery and B+ at amplifier have proper voltage

A. High-level cables from speaker(s) to amplifier are securely connected

B. RCA cables from amplifier to source are securely connected

C. Volume adjustment on amplifier is correctly adjusted

Turn source OFF, Disconnect RCA cables at amplifier If noise stops, check equipment & cables leading to amplifier -

A. RCA cables are of good quality with no breakage to internal shields

B. RCA cables from source to amplifier are not run alongside power

A. Source output to amplifier is not distorted

B. Source output sensitivity is correctly adjusted

A. Amplifier is mounted with adequate air circulation around vents

B. Amplifier is not mounted under carpet

C. Speakers meet correct impedance for application (mono or stereo hookup)

A. Speaker crossover is not defective

B. High-level cables from speaker to amplifier are not shorted

GB 9GB 9

OBSAH

1.OBSAH BALENÍ

2.VLASTNOSTI A PARAMETRY

3.INSTALACE

4.SAC 2090

SAC 2090 Vlastnosti

SAC 2090 Parametry

6.Prùvodce pro øešení potíí

UPOZORNÌNÍ A TYPY PRO INSTALACI

VÝBÌR MÍSTA A MONTÁ ZESILOVAÈE

VÝKONOVÉ PØIPOJENÍ

.SAC 2090 PØÍKLADY ZAPOJENÍ

OVLÁDÁNÍ

CZ 1

CZ 2

CZ 5

CZ 7

CZ 9

DÌKUJEME za projevený zájem o výrobky firmy Dexon Czech s.r.o. Abychom i nadále mohli poskytovat kvalitní sluby vèetnì záruèního i pozáruèního servisu,

uschovejte si prosím doklad o nabytí zboí (fakturu, paragon) a záruèní list.

SEZNAM SOUÈÁSTÍ

Balení obsahuje:

VLASTNOSTI A PARAMETRY

Vlastnosti SAC 2090

SAC 2090 pouívá vysoce kvalitní 2 vrstvé plošné spoje

Unikátnì navrený transformátor

Mìniè napìtí se zatíitelností a 400 W

Stereofonní výhybky se strmostí 12 dB / oct.

Pøepínání dolní propust / horní propust / celé pásmo výhybky

Vysoce kvalitní pøipojovací konektory

Zesilovaè tøídy AB

Minimální zatìovací impedance a 2 W

návod k pouití

šroubky

inbusový klíè è. 3.0

1 kus

4 kusy

1 kus

pojistku 35 A

inbusový klíè è 4.0

2 kusy

1 kus

CZ 1CZ 1

UPOZORNÌNÍ A TYPY PRO INSTALACI

INSTALACE

POZOR Poslech hlasité hudby v automobilu omezuje vaši schopnost vìnovat pozornost dopravì a také poškozuje váš sluch. Pokud øídíte automobil,

doporuèujeme hudbu poslouchat na nízkých nebo støedních hlasitostech. Dexon Czech s.r.o. nenese ádnou odpovìdnost za škody vzniklé a u

na zdraví nebo automobilu zpùsobené nesprávným pouíváním výrobku v rozporu s tímto návodem k pouití.

Abyste ze svého instalovaného autoozvuèení dostali ten nejlepší zvuk, doporuèujeme svìøit instalaci kvalifikovanému profesionálovi. I kdy tento návod

vysvìtluje, jak zesilovaè DEXON instalovat, ukazuje tak všeobecnì a nejsou tak zde ukázány specifické metody instalace, potøebné právì pro ten èi

onen automobil. Pokud nemáte potøebné náèiní, neprovádìjte instalaci sami. V tomto pøípadì o to ádejte autorizovaného prodejce znaèky Dexon.

DÙLEITÉ

SAC 2090 Specifikace, parametry

Pokud pouíváte pøi instalaci nástroje, vdy pouívejte ochranné brýle.

Ne s prací zaènete, vypnìte všechna elektro zaøízení automobilu a odpojte minusový pól z akumulátoru.

Ovìøte si, e obì strany prostoru, kde hodláte zesilovaè namontovat (a potamo tak vrtat a šroubovat), jsou bez pøekáek. Nezapomínejte, e šroubky mohou

na druhé stranì plochy vyènívat.

CZ 2CZ 2

• dvoukanálový zesilovaè s moností mùstkového reimu

• výkon2×90Wrms/120max. / 4 , napájení 13,8 V

• výkon v mùstku 1 × 225 W rms / 450 W max. / 4 ., napájení 13,8 V

• minimální zatìovací impedance ve stereo reimu 2

• zkreslení THD 0,073 / max. výkon

• odstup S/N 97 dB / max. výkon, 77 dB/1W

• vstupní citlivost 413 mV / max. výkon

• frekvenèní rozsah 10 - 52 000 Hz/-3dB

• funkce bass boost - zesílení 6 dB / 45 Hz

• sepnutelná vyhybka typu dolní propust 66 - 275 Hz

• sepnutelná vyhybka typu horní propust 40 - 178 Hz

• 2 vstupní konektory Cinch s paralelními odboèkami

• vysoce kvalitní pøipojovací svorkovnice pro napájení a reproduktory s inbusovými šrouby

• modøe podsvìtlený ruèkový voltmetr

• indikace power, protect

• výkonové a tepelné ochrany koncového stupnì

• balení obsahuje montání materiál a náhradní pojistky

• rozmìry 225 × 90 × 380 mm

SAC 2090 Montání výkres (mm)

SAC 2090 Montání rozmìry

Zesilovaè upevnìte tak, aby nedošlo k jeho poškození, nohama, zády sedadel cestujícími, nebo napø. zdviháním zavazadla do kufru auta. Dále jej upevnìte tak,

aby zùstal suchý a èistý, nikdy jej nemontujte na vnìjší èásti vozidla.

VÝBÌR MÍSTA A MONTÁ ZESILOVAÈE

Zesilovaè potøebuje vzduch k tomu, aby se chladil. Výhodnou pozici je místo pod nebo za sedadly (pozor aby zesilovaè nekolidoval z mechanismem nastavení sedadla),

v zavazadlovém prostoru, nebo jiném místì, kde je zajištìno dostateèné proudìní vzduchu k tomu, aby se zesilovaè uchladil. Co se týèe chladièù na obou stranách

zesilovaèe, tak ponechejte èást prostoru i kolem zesilovaèe a jeho chladièù, tak aby mohlo docházet k pøirozenému chlazení. Souèasnì zajistìte, aby se tyto èásti

nedotýkaly ádných plastových èástí.

Ovìøte si, kde poblí vaší instalace vedou palivové hadièky, brzdný systém, vodièe atd. a ujistìte se tak, e instalace je pro vùz bezpeèná. Dávejte velký pozor, pokud

v takovýchto oblastech vrtáte nebo šroubujete.

Ne zaènete vrtat montání otvory, vyøíznìte noem èalounìní èi podobné plasty. Pøedejdete tak jejich namotání na vrták.

Pokud zapojujete vodièe, tak nechejte jistý prostor mezi signálním vodièem a svazkem napájecích a reproduktorových vodièù.

Pøi montáí konektorù se ujistìte e jsou vodièe správnì odizolovány a celé konektory správnì zaizolovány. Pokud potøebujete vymìnit napájecí pojistku, pak náhradu

proveïte pouze pøedepsaným typem a hodnotou, tedy stejnou, jaká byla pouita originálnì.

82.5

380

170

227

CZ 3CZ 3

VÝKONOVÉ PØIPOJENÍ

Zesilovaèe Dexon øady SAC dovolují dodat velmi vysoké úrovnì výkonù a potøebují tak odpovídající elektrické pøipojení. Následují popisy jednotlivých pøipojení.

Pøipojení napájení - mínus pól (GND)

Pøipojte svorku GND buïto rovnou na akumulátor (lepší varianta) nebo na nejbliší místo karosérie. Níe je tabulka, která popisuje min. vyadovaný prùøez vodièe.

A u zesilovaè napojujete na akumulátorovou svorku nebo karosérii, peèlivì odstraòte neèistoty a zbytky laku. K tomu pouijte napø. ocelový kartáè.

Pøíslušnou napájecí svorku zesilovaèe, oznaèenou BATT+, pøipojte vodièem (prùøez opìt viz tabulka níe) na plus svorku akumulátoru a takté poblí akumulátoru instalujte

pojistkové pouzdro, pojistku ale v tuto chvíli ještì nezašroubujte, èím napájení zesilovaèe bude prozatím odpojeno. Pøi vedení tohoto napájecího vodièe dbejte opatrnosti

a pokadé, kdy procházíte ocelovými plechy, èi skrz nebo kolem jiných ostrých èástí, pouijte patøièné prùchodky, které zamezí narušení izolace vodièe. Nezapomínejte,

e pokud by k tomuto došlo, mùe dojít i k poáru. Po dokonèení napojení vodièe na obou koncích a jeho "usazení" mùete pojistku do pojistkového pouzdra našroubovat.

Pojistkové pouzdro a pojistka není souèástí balení zesilovaèe a je vedena v sortimentu Dexon.

Pøíslušnou spínací svorku zesilovaèe, oznaèenou REM, pøipojte vodièem na spínaný výstup autorádia. Spínací vodiè mùe být ji souèástí

signálových vodièù s Cinch konektory. Patøièný výstup bývá na autorádiích oznaèen jako REM, obvykle je proveden vodièem modré (modrobílé) barvy a nìkdy takté bývá

pouíván k vysouvání antény. Je pouit k tomu, e kdy zapnete autorádio, zapne se i napájení autozesilovaèe a ten tak není zbyteènì napájen, kdy autorádio není

zapnuto, a nevybíjí tak akumulátor.

Na následujících stránkách popisujeme moné zpùsoby pøipojení reproduktorù. Prùøez vodièù opìt viz. tabulka níe.

Pøipojení napájení - plus pól

Pøipojení spínacího vodièe

Pøipojení reproduktorù

Tabulka prùøezù vodièù

napájecí vodièe

reproduktorové vodièe

min. 6 mm

min. 4 mm

CZ 4CZ 4

SAC 2090 OVLÁDÁNÍ

1. Linkový vstup

2. Regulátor vstupní citlivosti - hlasitosti

3. Volba kmitoètového omezení

4. Indikátor stavu zesilovaèe

5. Regulátor dìlicího kmitoètu

Signálový pár vodièù oznaèený REAR nebo FRONT vedete a pøipojujete právì tady. Konektory OUT pouijete napø. pro napájení dalšího zesilovaèe.

Nastavte tak, aby reprodukce nebyla zkreslená a zesilovaè byl souèasnì dostateènì vybuzen. Nastavení zaèínejte v pozici úplnì vlevo, poté nastavte na vašem autorádiu

maximální hlasitost. Pak otáèejte regulátorem vst. citlivosti doprava, dokud reprodukce nebude zkreslená. Tento regulátor je pouze urèen k stálému nastavení citlivosti,

proto jej nepovaujte za regulátor hlasitosti. Hlasitost reprodukce volíte na Vašem autorádiu.

aktivní elektronické výhybky. HPF = budou propouštìny pouze kmitoèty nad dìlícím kmitotem daným reg. 5. Tento reim je vhodný k buzení støedovýškových

reproduktorových systémù. LPF = budou propouštìny pouze kmitoèty pod dìlícím kmitotem daným reg. 5. Tento reim je vhodný k buzení basových reproduktorù

a subwooferù. FLAT = signál není nijak frekvenènì omezován, hodí se pro celopásmové systémy

Pokud svítí zelenì, je zesilovaè v normálním provozu. pokud svítí èervenì, znamená to sepnutí ochranných obvodù (pøi pøehøátí, poškození nebo pøebuzení zesilovaèe,

pøi zkratu atp.)

pro výhybku v HPF nebo LPF reimu. Nastavujete od kterého kmitoètu, nebo do kterého, bude signál propouštìn. Hodnotu je potøeba nastavit s ohledem na konstrukci

reproduktorového systému, také je potøeba trochu experimentovat a hlavnì poslouchat. Pro LPF reim mùete nastavovat 66 - 275 Hz, pro HPF reim mùete

nastavovat 40 - 178 Hz omezení.

CZ 5CZ 5

6 9 8 74310521

Zde pøipojujete reproduktory, zpùsobem uvedeným na dalších stránkách. Pozor na správnou polaritu.

Zde pøipojte mínus pól napájení, nebo kostru vozidla.

Zde pøipojte spínací vodiè od autorádia.

Zde pøipojte plus pól napájení, +12 V.

Sepnutím této funkce zdùrazòujete nízké kmitoèty na frekvenci 45 Hz o 6 dB. Pøi jejím zvolení je potøeba být opatrný, nebo velká hodnota navíc pøi velké hlasitosti

mùe být nebezpeèná pro pøipojené reproduktory, které tak mùete znièit.

6. Terminál pro pøipojení reproduktorù.

7. Svorka pro GROUND

8. Svorka REM

9. Svorka POWER

10. Spínaè BASS BOOST

CZ 6CZ 6
