DISCOVER SkyLight Shed User manual

Manual
for
SkyLight Shed
1,84x0,90x2,17m
07-06-2017

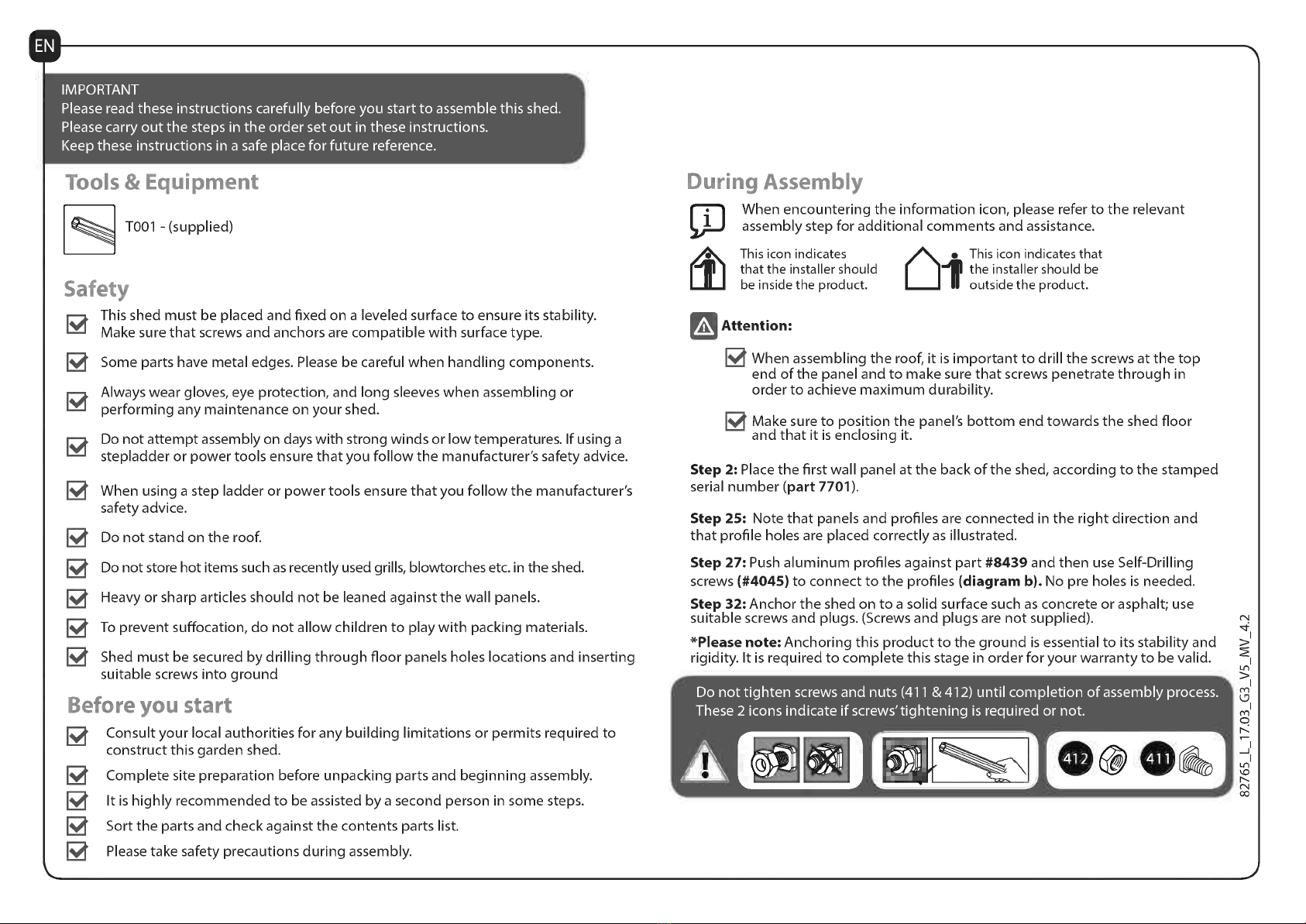

IMPORTANT
Please read these instructions carefully before you start to assemble this shed.
Please carry out the steps in the order set out in these instructions.
Keep these instructions in a safe place for future reference.
Tools & Equipment
Tool - (supplied)
Safety
IRThis shed must be placed and fixed on a leveled surface to ensure its stability.
Make sure that screws and anchors are compatible with surface type.
IRSome parts have metal edges. Please be careful when handling components.
IRAlways wear gloves, eye protection, and long sleeves when assembling or
performing any maintenance on your shed.
IRDonot attempt assembly on days with strong winds or low temperatures. If using a
stepladder or power tools ensure that you follow the manufacturer's safety advice.
IRWhen using a step ladder or power tools ensure that you follow the manufacturer's
safety advice.
Do not stand on the roof.
Do not store hot items such as recently used grills, blowtorches etc. in the shed.
Heavy or sharp articles should not be leaned against the wall panels.
To prevent suffocation,do not allow children to play with packing materials.
Shed must be secured by drilling through floor panels holes locations and inserting
suitable screws into ground
3efore you start
Consult your local authorities for any building limitations or permits required to
construct this garden shed.
Complete site preparation before unpacking parts and beginning assembly.
It is highly recommendedto be assisted by a second person in some steps.

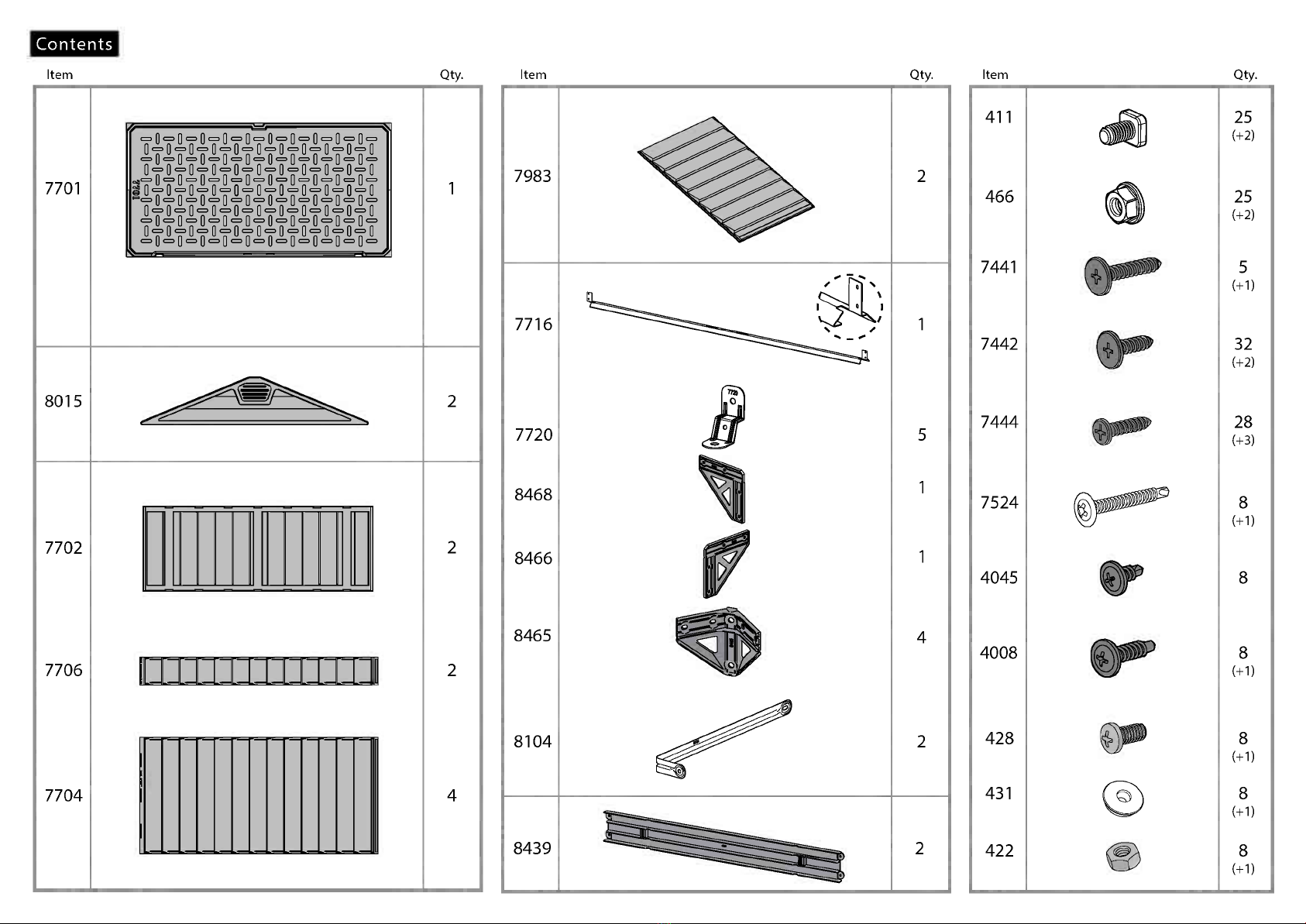

Sort the parts and check against the contents parts list.
Please take safety precautions during assembly.
During Assembly
N
A
When encountering the information icon, please refer to the relevant
assembly step for additional comments and assistance.
This icon indicates
that the installer should
be inside the product.
Attention:
This icon indicates that
1 the installer should be
outside the product.
RtWhen assembling the roof, it is important to drill the screws at the top
end ofthe panel and to make sure that screws penetrate through in
order to achieve maximum durability.
RtMake sure to position the panel's bottom end towards the shed floor
and that it is enclosing it.

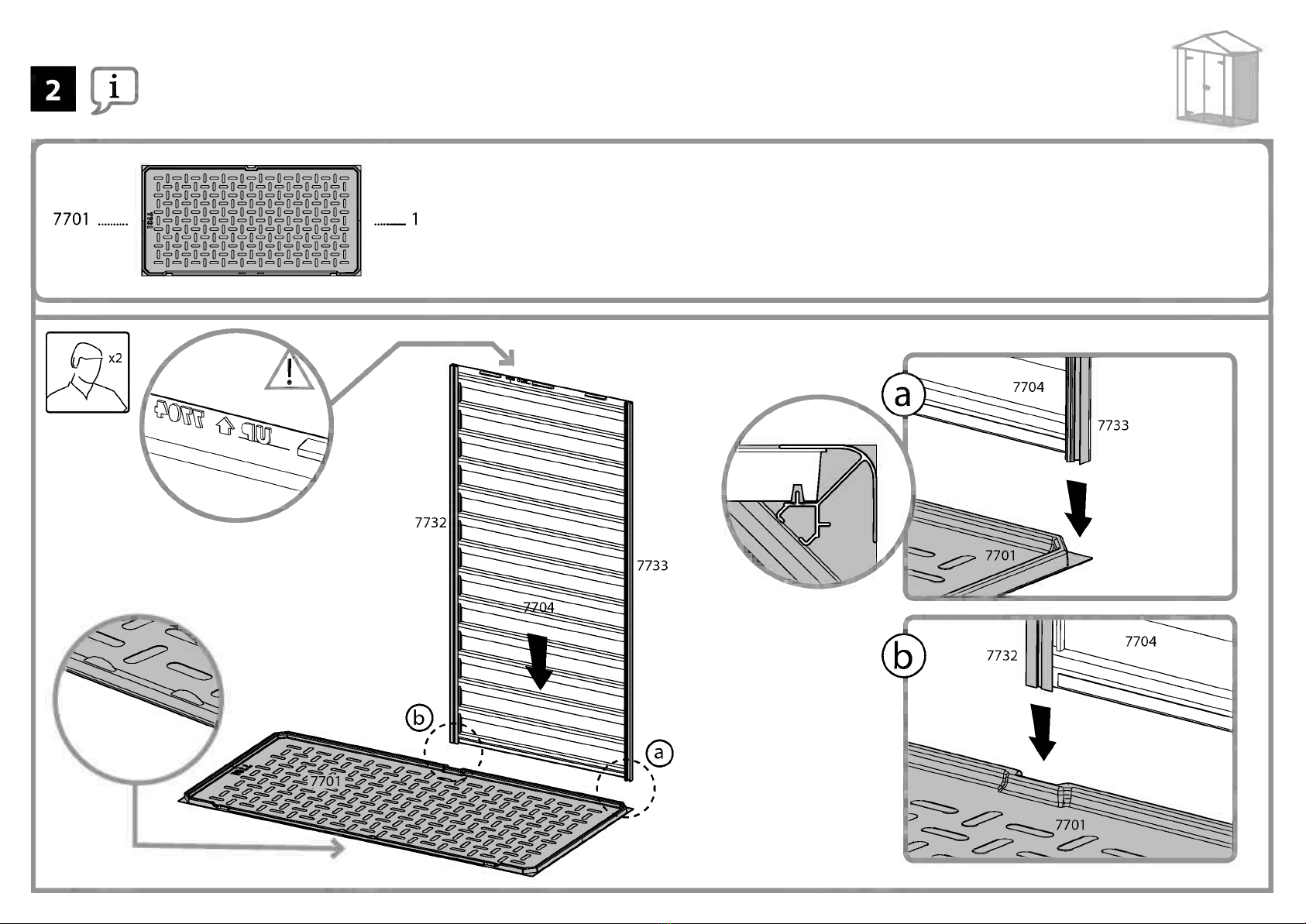

Step 2: Place the first wall panel at the back ofthe shed, according to the stamped
serial number (part 7701).
Step 25: Note that panels and profiles are connected in the right direction and
that profile holes are placed correctly as illustrated.
Step 27: Push aluminum profiles against part #8439 and then use Self-Drilling
screws (#4045) to connect to the profiles (diagram b). No pre holes is needed.
Step 32: Anchor the shed on to a solid surface such as concrete or asphalt; use
suitable screws and plugs. (Screws and plugs are not supplied).
*Please note: Anchoring this product to the ground is essential to its stabilityand
rigidity. It is required to complete this stage in order for your warranty to be valid.
Do not tighten screws and nuts (411 & 412) until completion ofassembly process.
These 2 icons indicate if screws'tightening is required or not.

IMPORTANT
Veuillez lire ces instructions attentivement avant de commencera assembler
cetabri. Veuillez suivre les etapes indiquees dans ces instructions.
Conservez ces instructions dans un endroit sur pour usage ulterieur.
Vous aurez besoin
T001 - (fourni)
Seciwit'
IRCetabri doit etre place et fixe a une surface nivel& pour garantir sa stabilite. Veillez
a ce que les ecrous et les ancres soient compatibles avec Fe type de surface.
IRCertaines pieces ont des bords metalliques. Faites attention en utilisant les pieces.
IRPortez toujours des gants, des lunettes de protection et des manches longues pour
monter ou realiser une action de maintenance sur votre abri.
IRNe tentez pas de monter un jour de vent fort ou de basse temperature.
Si vous utilisez un escabeau ou de l'outillage electrique, veillez a suivre les
recommandations de securite du fabricant.
IRLors de ('utilisation d'une echelle ou d'outils electriques, assurez-vous de bien suivre
les consignes de securite du fabricant.
IRNe vous tenez pas sur le toit.
IRN'entreposez pas des objets chauds comme des grills recemment utilises, des
chalumeaux, etc... dans I abri.
IRDes articles lourds ou pointus ne doivent pas etre poses contre les panneaux
muraux.
IRPour eviter tout etouffement, ne laissez pas les enfants jouer avec les materiaux
d'emballage.
Abri doit etre fixe par le forage a travers des panneaux de plancher trous endroits etIR ('insertion des vis adequates dans le sol
Avant de commencer
IR Consultez les autorites locales concernant les limites ou les permis de
construction necessaires pour construire cet abri dejardin.
Completezla preparation du site avant de deballer les parties et de commencer
le montage.
II est fortement recommande de vous aider dune seconde personne pour
certaines etapes.
Ordonnez les pieces et verifiez-les avec la liste des pieces contenues.
Veuillez prendr des precautions de securite pendant le montage.
Pendant le montage
N
A
Lorsque vous voyez !lame Information, veuillez regarder l'etape de montage
pertinente pour voir des commentaires et une assistance supplementaires.
Cette icone indique
que l'installateur doit
etre a l'interieur du produit
Attention:
Cette icone indique que
11 l'installateur doit etre
en dehors du produit.
RtLors du montage du toit, it est important de fixer les vis a l'extremite
superieuredu panneau et de vous assurer que les vis penetrent
integralement afin d'obtenir une solidite maximale.
Assurez-vous de positionner l'extremite inferieure du panneau vers le
plancher de l'abri et qu'il y est bien joint.
Etape 2: Placez le premier panneau mural au dos de l'abri, selon le numero de
serie marque (piece 7701).
Etape 25: Verifiez que les panneaux et les profiles sont relies dans la bonne
direction et que les trous des profiles sont places correctement, comme indique
sur ('image.
Etape 27: placez le profile alu sur la piece #8439 et ensuite, utilisez la vis auto-
forage (#4045) pour connecter le profile (schema b). II n'est pas necessaire de
percer des trous au prealable.
Etape 32: Ancrez l'abri sur une surface solide comme du beton ou de l'asphalte;
utilisez des vis et des chevilles adaptees. (Les vis et les chevilles ne sont pas
fournies).
*Veuillez noter : cette etape d'ancrage du produit au sol est essentielle a sa
stabilite et a sa rigidite, elle est de plus necessaire pour assurer la validite de votre
garantie.
Ne serrez pas les vis et les boulons (411 & 412) jusqu'a la fin du processus de
montage. Ces 2 icones indiquent s'il est necessaire de serrer les ecrous ou non.
