EN
Disclaimer and Warning
Congratulations on purchasing your new DJI™ product. The information in this document affects your safety and your legal rights and
responsibilities. Read this entire document carefully to ensure proper conguration before use. Failure to read and follow instructions and
warnings in this document may result in serious injury to yourself or others, damage to your DJI product, or damage to other objects in
the vicinity. This document and all other collateral documents are subject to change at the sole discretion of DJI. For up-to-date product
information, please visit www.dji.com.
By using this product, you hereby signify that you have read this disclaimer and warning carefully and that you understand and agree to
abide by the terms and conditions herein. You agree that you are solely responsible for your own conduct while using this product, and for
any consequences thereof. You agree to use this product only for purposes that are propeller and in accordance with all applicable laws,
rules, and regulations, and all terms, precautions, practices, policies and guidelines DJI has made and may make available.
DJI accepts no liability for damage, injury or any legal responsibility incurred directly or indirectly from the use of this product. Users shall
observe safe and lawful practices including, but not limited to, those set forth in the document.
DJI is a trademark of SZ DJI TECHNOLOGY CO., LTD. (abbreviated as “DJI”) and its afliated companies. Names of products, brands,
etc., appearing in this manual are trademarks or registered trademarks of their respective owner companies.
Introduction
The MAVICTM Propeller Cage is used to effectively protect people and objects from spinning 7728 Quick-Release Folding Propellers.
In the Box
Ensure to unfold the frame arms before mounting the propeller cages. DO NOT fold the frame arms with the cages on.
Always conrm propeller cages are mounted in the Main Controller Settings->Advanced Settings of the DJI GO™ 4 app after
installation.
DO NOT touch the spinning propellers even with the propeller cages on.
Please use DJI 7728 Quick-Release Folding Propellers with the propeller cages.
Propeller cages may be damaged through impact if ight speeds exceed 2.68mph (1.2m/s). Tripod Mode is recommended
when propeller cages are in use.
Assembling the Propellers
Install the propeller cage by following the steps below.
1. Open the lock underneath the propeller cage. Attach the propeller cage marked with a 1 onto the right front frame arm. Make sure that
the motor on the frame arm is fully contained.
Securing Lock × 2 7728 Quick-Release Folding Propeller Pair × 3Propeller Cage × 4

©2017 DJI All Rights Reserved. 3
EN
Right Front Frame Arm
(1) Left Front Frame Arm
(2)
Left Rear Frame Arm
(3)
Right Rear Frame Arm
(4)
Each propeller cage is marked with a number underneath. 1 refers to right front frame arm, 2 to left front frame arm, 3 to left rear
frame arm and 4 to right rear frame arm. DO NOT mix them.
2. Snap the lock shut. When you hear the click, it is tightly secured. Repeat steps 1 to 2 for the propeller cage marked 4 on the right rear
frame arm.
3
Click
1
2
3. Use the securing lock to link two cages by connecting the underneath of the propeller cage marked 1 and the top of the propeller cage
marked 4, as shown below.
4. Repeat steps 1 to 3 to install the propeller cages on the left side.

4©2017 DJI All Rights Reserved.
EN

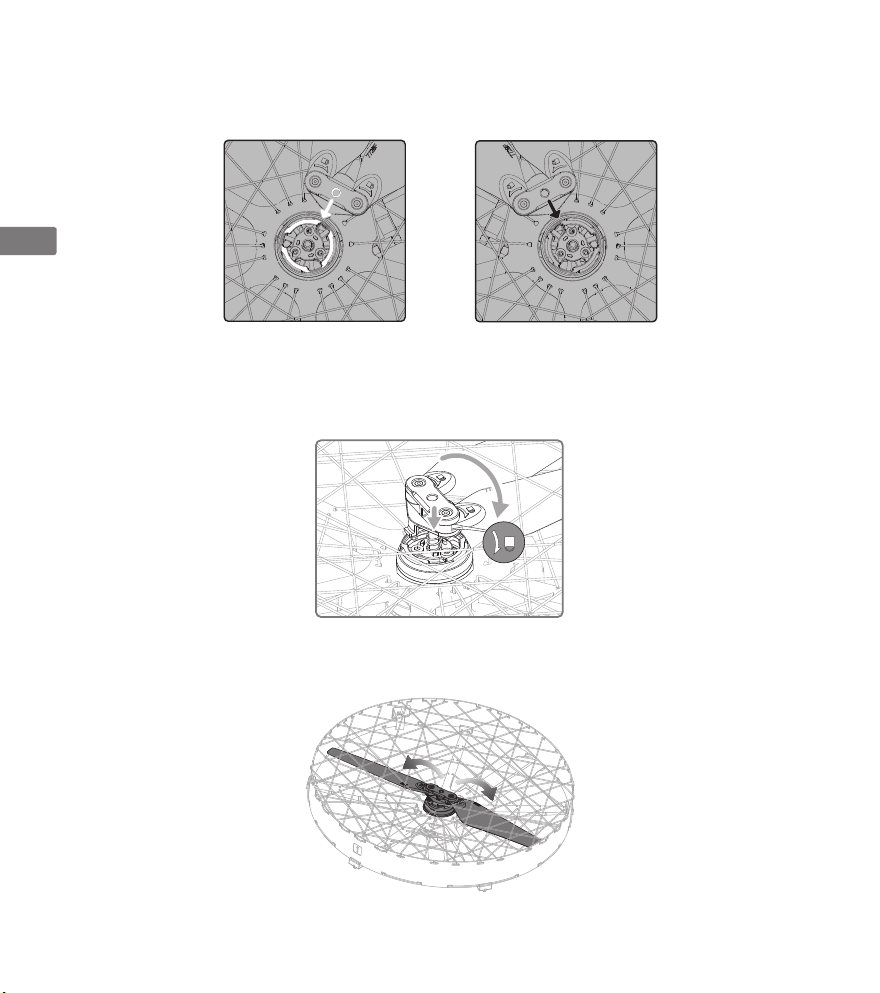

2. Insert the propeller from the open slot at the top of the propeller cage and press the propeller down onto the mounting plate. Then while
holding the motors, rotate the propeller in the lock direction until it is secured in its position.
3. Unfold the propeller blades. Repeat steps 2 to 3 to attach remaining propellers.
Attaching the 7728 Quick-Release Folding Propellers
1. Attach the white ringed propellers to the mounting base with white marks. Attach the other pair of propellers to the mounting base
without marks.

EN
The Mavic Propeller Cage should be installed before the 7728 Quick-Release Folding Propellers.
Be aware of ight speed even when using propeller cages.
Put securing locks in the right place when not in use.
Be wary of injury when installing propeller cages.
Specications
Propeller Cage
Weight (Single One) 45 g
Radius 103 mm
Securing Lock
Weight (Single One) 0.57 g
Propellers
Diameter × Thread 7.7 × 2.8 inch (19.6 cm × 7.1 cm)
Weight 6.5 g
This content is subject to change.
Download the latest version from
http://www.dji.com/mavic
MAVIC and DJIare trademarks of DJI.
Copyright © 2017 DJI All Rights Reserved.

6© 2017 大疆创新 版权所有
CHS
免责声明和警告
感谢您购买 DJITM 产品。本文所提及的内容关系到您的安全以及合法权益与责任。使用本产品之前，请仔细阅读本文以确保已对产品进行正确
的设置。不遵循和不按照本文的说明与警告来操作可能会给您和周围的人带来伤害，损坏本产品或其它周围的物品。本文档及本产品所有相
关的文档最终解释权归大疆 TM 创新（DJI）所有。如有更新，恕不另行通知。请访问 www.dji.com 官方网站以获取最新的产品信息。
一旦使用本产品，即视为您已经仔细阅读免责声明与警告，理解、认可和接受本声明全部条款和内容。您承诺对使用本产品以及可能带来的
后果负全部责任。您承诺仅出于正当目的使用本产品，并且同意本条款以及大疆创新（DJI）制定的任何相关条例、政策和指引。
大疆创新（DJI）对于直接或间接使用本产品而造成的损坏、伤害以及任何法律责任不予负责。用户应遵循包括但不限于本文提及的所有安全
指引。即使存在上述规定，消费者权益依然受当地法律法规所保障，并不受本免责声明影响。
DJI 是深圳市大疆创新科技有限公司及其关联公司的商标。本文出现的产品名称、品牌等，均为其所属公司的商标或注册商标。
简 介
MAVICTM 桨叶保护罩（全封闭版）搭配 Mavic 7728 快拆式螺旋桨使用，更大程度防止螺旋桨划伤人或物体。
物品清单
务必展开机臂后再安装桨叶保护罩。一旦安装桨叶保护罩后，切勿折回机臂。
桨叶保护罩安装后，务必按照如下步骤于 DJI GO™ 4 App 中打开桨叶保护罩开关：飞控参数设置 > 高级设置 > 打开全封闭桨保
护罩开关。
装上桨叶保护罩后，切勿用手抓取或伸入工作中的桨叶保护罩。
请务必配合 7728 快拆式螺旋桨使用。
飞行器安装桨叶保护罩后，当碰撞速度超过 1.2m/s 时，可能会导致保护罩损坏，推荐在三脚架模式下使用保护罩。
安装桨叶保护罩
请按照如下步骤安装桨叶保护罩。
1. 首先掰动塑料锁扣，使其充分展开。然后按照图示将塑料锁扣底部印有数字 1的桨叶保护罩套住右前机臂电机。
保护罩固定扣 ×2 7728 快拆式螺旋桨一对 ×3桨叶保护罩 ×4

© 2017 大疆创新 版权所有 7
CHS
右前机臂
（1）
右后机臂
（4）
左后机臂
（3）
左前机臂
（2）
桨叶保护罩底部印有数字，其中数字 1 对应右前机臂，2 对应左前机臂，3 对应左后机臂，4 对应右后机臂。请对应机臂安装，切勿混用。
2. 扣上塑料锁扣，听到“咔”的一声，确保安装牢固。重复步骤 1到2将底部印有数字 4的桨叶保护罩安装于同侧后机臂上。
3
咔
1
2
3. 安装完毕后，用保护罩固定扣将前机臂桨叶保护罩下端与后机臂保护罩上端扣住进行固定，如图所示。
4. 重复步骤 1-3 完成另一侧桨叶保护罩的安装。

8© 2017 大疆创新 版权所有
CHS
安装 7728 快拆式螺旋桨
1. 带有白环的螺旋桨对应带白色标记的电机，未带白环的螺旋桨对应无白色标记的电机。
2. 将螺旋桨从桨叶保护罩上方开口放入，使螺旋桨下方的凸出部分与电机上方安装口对齐，一只手从桨叶保护罩侧面固定电机，另一只手用
力向下压并沿锁紧方向旋转直至锁紧。
3. 展开桨叶。并重复步骤 2-3 安装其余螺旋桨。

CHS
务必在安装完桨叶保护罩后再安装 7728 快拆式螺旋桨。
桨叶保护罩安装后，飞行时请注意控制飞行速度，小心操作。
拆装过程中，请妥善保管安装配件，以免丢失。
桨叶保护罩较薄，安装时请小心，避免划伤。
规格参数
桨叶保护罩
重量（单个） 45 g
半径 103 mm
保护罩固定扣
重量（单个） 0.57 g
螺旋桨
直径 × 螺距 7.7×2.8 inch (19.6 cm×7.1 cm)
重量 6.5 g
内容如有更新，恕不另行通知。
您可以在 DJI 官方网站查询最新版本
http://www.dji.com/mavic
MAVIC 和DJI 是大疆创新的商标。
Copyright © 2017 大疆创新 版权所有

10 © 2017 大疆創新 版權所有
CHT
免責聲明和警告
感謝您購買 DJITM 產品。本文所提及的內容關係到您的安全及合法權益與責任。使用本產品之前，請仔細閱讀本文以確保已對產品進行正確的
設定。若未遵循及未按照本文的說明與警告來操作，可能會對您和周圍的人造成傷害，損壞本產品或其它鄰近的物品。本文件及本產品所有
相關文件的最終解釋權歸大疆 TM 創新 (DJI) 所有。如有更新，恕不另行通知。請前往 www.dji.com 官方網站以獲取最新的產品資訊。
一旦使用本產品，即視為您已經仔細閱讀免責聲明與警告，理解、認可和接受本聲明全部條款和內容。您承諾對使用本產品及可能帶來的後
果負全部責任。您承諾僅出於正當目的使用本產品，並且同意本條款以及大疆創新 (DJI) 制定的任何相關條例、政策和指南。
大疆創新 (DJI) 對於直接或間接使用本產品而造成的損壞、傷害及任何法律責任概不負責。使用者應遵循包括但不限於本文提及的所有安全指
南。即使存在上述規定，消費者權益依然受當地法律法規所保障，並不受本免責聲明影響。
DJI 是深圳市大疆創新科技有限公司及其附屬公司的商標。本文出現的產品名稱、品牌等，均為其所屬公司的商標或註冊商標。
簡介
MAVICTM 槳葉保護罩 ( 全封閉式 ) 搭配 Mavic 7728 快拆式螺旋槳使用，大幅降低螺旋槳劃傷人或物體的機率。
組件清單
槳葉保護罩 × 4 保護罩固定扣 ×2 7728 快拆式螺旋槳一對 ×3
務必先展開機臂，再安裝槳葉保護罩。一旦安裝槳葉保護罩後，請勿折回機臂。
安裝槳葉保護罩後，務必按照如下步驟於 DJI GO™ 4 App 中打開槳葉保護罩開關：飛控參數設置 >高級設置 >打開全封閉槳保
護罩開關。
裝上槳葉保護罩後，請勿用手抓取或將手伸入運作中的槳葉保護罩。
請務必搭配 7728 快拆式螺旋槳使用。
飛行速度超過 1.2m/s 時，碰撞可能導致保護罩損壞，推薦在三腳架模式下使用保護罩。
安裝槳葉保護罩
請按照以下步驟安裝槳葉保護罩。
1. 首先撥動塑膠鎖扣，使其充分展開。然後按照圖示，將塑膠鎖扣底部印有數字 1 的槳葉保護罩套住右前機臂馬達。

© 2017 大疆創新 版權所有 11
CHT
槳葉保護罩底部印有數字，數字 1 對應右前機臂，數字 2 對應左前機臂，數字 3 對應左後機臂。數字 4 對應右後機臂，請對應機臂安裝，
切勿混用。
2. 扣上塑膠鎖扣，並聽到「卡嗒」一聲，確保安裝牢固。重複步驟 1 到2，將底部印有數字 4 的槳葉保護罩安裝於同側後機臂上。
3
卡嗒
1
2
右前機臂
(1)
右後機臂
(4)
左前機臂
(2)
左後機臂
(3)
3. 安裝完畢後，用保護罩固定扣將前機臂槳葉保護罩下端與後機臂保護罩上端扣住以固定，如圖所示。
4. 重複步驟 1 到3，完成另一側槳葉保護罩的安裝。

12 © 2017 大疆創新 版權所有
CHT
安裝 7728 快拆式螺旋槳
1. 帶有白環的螺旋槳對應帶白色標記的馬達，未帶白環的螺旋槳對應無白色標記的馬達。
2. 將螺旋槳從槳葉保護罩上方開口放入，使螺旋槳下方的凸出部分與馬達上方安裝接頭對齊，一隻手從槳葉保護罩側面固定馬達，另一隻手
用力向下壓並沿鎖緊方向旋轉，直到鎖緊。
3. 展開槳葉。並重複步驟 2 到3，安裝其餘螺旋槳。

CHT
務必先安裝槳葉保護罩，然後再安裝 7728 快拆式螺旋槳。
安裝完槳葉保護罩後，當航拍機飛行時，請注意控制飛行速度並小心操控。
拆裝過程中，請妥善保管安裝配件，以免遺失。
槳葉保護罩較薄，安裝時請小心，避免劃傷。
規 格
槳葉保護罩
重量 ( 單個 )45 g
半徑 103 mm
保護罩固定扣
重量 ( 單個 )0.57 g
螺旋槳
直徑 ×螺距 7.7 × 2.8" (19.6 cm ×7.1 cm)
重量 6.5 g
內容如有更新，恕不另行通知。
您可至下列網址下載最新版本
http://www.dji.com/mavic
MAVIC 和DJI 是大疆創新的商標。
Copyright © 2017 大疆創新 版權所有

14 © 2017 DJI All Rights Reserved.
JP
免責事項および警告
新しい DJI™ 製品をご購入いただきありがとうございます。本書では、ユーザーの安全と法的権利と責任に関する情報を取り扱っています。ご使
用の前に、この文書のすべての内容をよくお読み頂き、確実に適切な設定ができるようにしてください。本書に記載されている指示と警告に従って
いただかなかった場合、ご自身や他の人の重大なけが、または DJI 製品および周辺の他の物の破損につながる恐れがあります。この文書および
その他すべての付属書は、DJI 独自の裁量で変更されることがあります。最新の製品情報については、www.dji.com をご覧ください。
本製品を使用することにより、本書の免責事項および警告をよく読み、記載されている条件を理解し、順守することに同意したとみなされます。本
製品の使用中の行動とこれに伴う結果には、ユーザーが全面的に責任を負うことに同意するものとします。適用されるすべての法、規則および規
制を順守して本製品をプロペラ用にのみ使用するとともに、DJI がこれまでに提供し、今後提供する資料の全条件、安全上の注意、使用方法、方針
およびガイドラインに従うことに同意するものとします。
本製品の使用により直接または間接的に発生する損害、傷害に対して、DJI は一切責任を負いません。ユーザーは、この文書の規定をはじめとする（た
だしこれに限定しない）、安全で合法的な使用方法を順守するものとします。
DJI は、SZ DJI TECHNOLOGY CO., LTD.（ 略 し て「 DJI」）およびその関連会社の商標です。本書に記載されている製品、ブランドなどの名称は、そ
の所有者である各社の商標または登録商標です。
はじめに
MAVICTM プロペラケージは、回転する 7728 折りたたみ式クイックリリース・プロペラから人や物を保護するために使用します。
同梱物
プロペラケージ 4 個固 定 ロック 2 個7728 折りたたみ式クイックリリース・プロペラのペア 3 セ ット
プロペラケージを取り付ける前に、必ずフレームアームを広げてください。折りたたんだフレームアームにはケージを取り付けないで
ください。
取り付け後、DJI GO™ 4 アプリの [ メインコントローラー設定 ] -> [ 詳細設定 ]でプロペラケージが取り付けられていることを必ずご
確認ください。
プロペラケージを取り付けていても回転中のプロペラには触れないでください。
DJI 7728 折りたたみ式クイックリリース・プロペラは、プロペラケージを取り付けてご使用ください。
衝突中に飛行速度が 1.2m/s を超える場合、プロペラケージの破損の原因となります。プロペラケージを使用している場合、トライポッ
ドモードの使用をお勧めします。
プロペラの組み立て
以下の手順に従って、プロペラケージを取り付けます。
1. プロペラケージ下側のロックを開きます。1 の印のあるプロペラケージを右前方のフレームアームに取り付けます。フレームアームのモーター
が完全に覆われていることを確認してください。

© 2017 DJI All Rights Reserved. 15
JP
右前方フレームアーム
-1 左前方フレームアーム
-2
左後方フレームアーム
-3
右後方フレームアーム
-4
各プロペラケージには下部に番号が記されています。1 は右前方フレームアーム、2 は左前方フレームアーム、3 は左後方フレームアー
ム、4 は右後方フレームアームを指します。取り付け箇所を間違えないように気をつけてください。
2. ロックを閉じ、しっかり固 定してください。カチッという音が すれ ば、しっかり固定されています。手 順 1、2 を繰り返して、4 の印のあるプロペラケー
ジを右後方フレ ームアーム に取り付 けます。
3
クリック
1
2
3. 下図のように、固定ロックを使用して 1 の印のプロペラケージの下部と 4 の印のプロペラケージ上部を接続し、2 つのケージを結びつけます。
4. 手順 1 〜3 を繰り返して、左側のプロペラケージを取り付けます。

16 © 2017 DJI All Rights Reserved.
JP
7728 折りたたみ 式クイックリリース・プロペラの取り付け
1. 白いリング 付きのプロペラを、白 い印のある取り付 けベ ースに取り付けます。もう 1 組のプロペラを印のない取り付けベースに取り付けます。
2. プロペラケージ上部の開いている場所からプロペラを挿入し、取り付けプレートにプロペラを押し下げます。次にモーターを押さえながら、プロ
ペラが固定されるまでロック方向に回します。
3. プロペラブレードを開きます。手順 2、3 を繰り返して、残りのプ ロペラを取り付けます。

JP
Mavic プロペラケージは、7728 折りたたみ式クイックリリース・プロペラを取り付ける前に取り付ける必要があります。
プロペラケージを使用しているときでも飛行速度には気をつけてください。
使用しないときは、正しい位置に固定ロックを取り付けてください。
プロペラケージを取り付ける際には、けがをしないようにご注意ください。
仕様
プロペラケージ
重量（単体） 45 g
半径 103 mm
固 定 ロック
重量（単体） 0.57 g
プロペラ
径×ネジ部 7.7 ×2.8 イ ン チ（ 19.6 cm ×7.1 cm）
重量 6.5 g
本内容は変更されることがあります。
最新版は下記よりダウンロードしてください
http://www.dji.com/mavic
MAVIC および DJI はDJI の商標です。
Copyright © 2017 DJI All Rights Reserved.

18 © 2017 DJI All Rights Reserved.
KR
고지 사항 및 경고
DJITM신제품을구매해주셔서감사합니다.본문서의정보는사용자의안전은물론법적권리및책임에영향을미칩니다.제품을사용하기전에전체문서를주의
깊게읽고구성이올바른지확인하십시오.본문서의지침및경고사항을읽고따르지않으면자신또는다른사람이심각한부상을입거나DJI제품또는근처에
있는다른물체가손상될수있습니다.이문서및기타모든부수문서는DJI의단독재량에따라변경될수있습니다.최신제품정보는www.dji.com에서참조
하십시오.
제품을사용하는것은본문서의고지사항및경고를주의깊게읽었으며명시된이용약관을이해하고준수하는것에동의한것으로간주됩니다.본제품사용시
귀하의행위와그에따른결과에대한책임은전적으로본인에게있다는것에동의합니다.또한적용가능한모든법규,규칙은물론DJI에서제정하고제공하는
모든이용약관,예방책,사례,정책및지침에따라적절한목적으로본제품을사용하는것에동의합니다.
DJI는본제품사용으로인해직접또는간접적으로발생한피해,부상또는모든법적책임에대해어떠한책임도지지않습니다.사용자는이문서에명시된내용
을포함하여(단,이에국한되지않음)안전하고적법한사례를준수해야합니다.
DJI는SZDJITECHNOLOGYCO.,LTD.(약어로“DJI”)와해당자회사의상표입니다.이설명서에표시된제품이름,브랜드이름등은해당소유자의상표또는등
록상표입니다.
소개
MAVICTM프로펠러케이지는회전중인7728퀵릴리즈접이식프로펠러로부터사람이나사물을효과적으로보호하기위해사용됩니다.
구성품
프로펠러 케이지 ×4 고정 잠금 장치 ×2
프로펠러케이지를장착하기전에프레임암이펴졌는지확인하십시오.케이지를장착한상태에서프레임암을접지마십시오.
프로펠러케이지를장착한후DJIGO™4앱의MainControllerSetting->AdvancedSetting에서장착을확인하시기바랍니다.
프로펠러케이지를장착한상태에서회전중인프로펠러를만지지마십시오.
DJI7728퀵릴리즈접이식프로펠러를프로펠러케이지와함께사용하십시오.
충돌시비행속도가1.2m/s를초과할경우프로펠러케이지가손상될수있습니다.프로펠러케이지를사용할때는삼각대모드작동을권장합니다.
프로펠러 조립
아래단계에따라프로펠러케이지를설치하십시오.
1. 프로펠러케이지아래의잠금장치를엽니다.1이표시된프로펠러케이지를오른쪽전방에있는프레임암에부착합니다.프레임암의모터가완전히장착되어
있는지확인하십시오.
7728 퀵 릴리즈 접이식 프로펠러 쌍 ×3
