Dometic GROUP WAECO FreshAir HDE Series User manual

DE 9 Heavy Duty Dachklimaanlage
Montage- und Bedienungsanleitung
EN 23 Heavy duty air conditioning roof unit
Installation and Operating Manual
FR 36 Climatiseur de toit heavy duty
Instructions de montage et de service
ES 49 Equipo de aire acondicionado de techo
Heavy Duty
Instrucciones de montaje y de uso
IT 63 Climatizzatore da tetto heavy-duty
Istruzioni di montaggio e d’uso
NL 77 Heavy duty dakairco
Montagehandleiding en gebruiksaanwijzing
DA 90 Heavy duty-tagklimaanlæg
Monterings- og betjeningsvejledning
SV 103 Kraftfull tak-klimatanläggning
Monterings- och bruksanvisning
NO 116 Robust takklimaanlegg
Monterings- og bruksanvisning
FI 128 Heavy Duty -kattoilmastointilaite
Asennus- ja käyttöohje
PT 141 Sistema de ar condicionado de tejadilho
Heavy Duty
Instruções de montagem e manual de
instruções
RU 155 Накрышный кондиционер для
тяжелых условий эксплуатации
Инструкция по монтажу иэксплуатации
PL 169 Klimatyzator dachowy Heavy Duty
Instrukcja montażu i obsługi
CS 183 Střešní klimatizace Heavy Duty
Návod k montáži a obsluze
SK 197 Strešná klimatizácia Heavy Duty
Návod na montáž a uvedenie do prevádzky
HU 211 Erős igénybevételre tervezett tetőklíma
berendezés
Szerelési és használati útmutató
FreshAir HDE

Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem
Hause Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und
unverbindlich unter der Internetadresse: www.dometic-waeco.de
We will be happy to provide you with further information about Dometic WAECO
products. Please order our free catalogue with no obligation to buy on our
homepage: www.dometic-waeco.com
Demandez d’autres informations relatives à la large gamme de produits de la
maison Dometic WAECO. Commandez tout simplement notre catalogue
gratuitement et sans engagement à l’adresse internet suivante :
www.dometic-waeco.com
Solicite más información sobre la amplia gama de productos de la empresa
Dometic WAECO. Solicite simplemente nuestros catálogos de forma gratuita y sin
compromiso en la dirección de Internet: www.dometic-waeco.com
Per ottenere maggiori informazioni sull’ampia gamma di prodotti Dometic WAECO
è possibile ordinare una copia gratuita e non vincolante del nostro Catalogo all’in-
dirizzo Internet: www.dometic-waeco.com
Maak kennis met het omvangrijke productscala van de firma Dometic WAECO.
Bestel onze catalogus gratis en vrijblijvend onder het internetadres:
www.dometic-waeco.com
Bestil yderligere information om det omfattende produktudvalg fra Dometic
WAECO. Bestil vores katalog gratis og uforpligtende på internetadressen:
www.dometic-waeco.com
Inhämta mer information om den omfattande produktpaletten från Dometic
WAECO: Beställ våra kataloger gratis och utan förpliktelser under vår Internet-
adress: www.dometic-waeco.com
Be om mer informasjon om det rikholdige produktutvalget fra Dometic WAECO.
Bestill vår katalog gratis uforbindtlig på Internettadressen:
www.dometic-waeco.com
Pyytäkää lisää tietoja Dometic WAECOn kattavista tuotevalikoimista. Tilatkaa
tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta:
www.dometic-waeco.com
Peça mais informação sobre a ampla gama de produtos da empresa Dometic
WAECO. Peça simplesmente os nossos catálogos de forma gratuita e sem
qualquer compromisso, disponível no site: www.dometic-waeco.com
Запросите дальнейшую информацию об обширном ассортименте продукции
компании Dometic WAECO. Просто закажите наши каталоги на сайте
www.dometic-waeco.com; эта услуга предоставляется бесплатно ини кчему
не обязывает.
Proszęsięzapoznaćz informacjami na temat szerokiej gamy produktów Dometic
WAECO. Proszęzamówićnasz bezpłatny katalog i zapoznaćsięzniewiążącą
ofertąpod adresem: www.dometic-waeco.com
Žádejte další informace o rozsáhlé nabídce výrobkůfirmy Dometic WAECO. Stačí
zdarma a nezávazněobjednat naše katalogy na internetové adrese:
www.dometic-waeco.com
Vyžiadajte si ďalšie informácie o rozsiahlej palete výrobkov Dometic WAECO.
Objednajte si bezplatne a nezáväzne náš katalóg na internetovej adrese:
www.dometic-waeco.com
Kérjen további információkat a Dometic WAECO cég széles körű
termékpalettájáról. Rendelje meg ingyenes katalógusainkat kötelezettség nélkül a
következőinternetcímen: www.dometic-waeco.de
DE
EN
FR
ES
IT
NL
DA
SV
NO
FI
PT
RU
PL
CS
SK
HU

3
FreshAir HDE
1
2

FreshAir HDE
4
3
11
1
1
1
2
1
660
295
219230
195
3
4

5
FreshAir HDE
5
1
3
2
6

FreshAir HDE
6
1
7
1
2
8
2
1
9

7
FreshAir HDE
1
2
3
0
1
2
a
1
2
b

FreshAir HDE
8
123
c

DE
9
FreshAir HDE
Inhaltsverzeichnis
1 Symbole und Formate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
2 Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
2.1 Umgang mit dem Gerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
2.2 Umgang mit elektrischen Leitungen . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
3 Handbuchkonventionen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
3.1 Allgemeine Informationen zur Einbauanleitung . . . . . . . . . . . . . . . . . . . 13
3.2 Zielgruppe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4 Bestimmungsgemäßer Gebrauch. . . . . . . . . . . . . . . . . . . . . . .13
5 Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
6 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
6.1 Hinweise zur Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6.2 Installationsschritte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
6.2.1 Montagebedingungen prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6.2.2 Anlagenbefestigung vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
6.2.3 Dichtung anbringen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
6.2.4 Anlage auf der Kabine montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
6.2.5 Elektrisch anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
6.2.6 Ausströmplatte befestigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
7 Bedienung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
8 Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
9 Pflege. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
10 Gewährleistung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
11 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
12 Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

DE
Symbole und Formate FreshAir HDE
10
1 Symbole und Formate
!
!
A
I➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen.
Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer
Abbildung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf
Seite 3“.
2 Sicherheitshinweise
Es ist zwingend notwendig, den gesamten Inhalt des Handbuches auf-
merksam zu lesen.
Nur wenn den Anleitungen Folge geleistet wird, können Zuverlässigkeit
der Dachklimaanlage und Schutz vor Personen- oder Sachschäden
gewährleistet werden.
Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:
Montage- oder Anschlussfehler
Beschädigungen am Produkt durch mechanische Einflüsse und Über-
spannungen
Veränderungen am Produkt ohne ausdrückliche Genehmigung vom
Hersteller
Verwendung für andere als die in der Anleitung beschriebenen
Zwecke
WARNUNG!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer
Verletzung führen.
VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die Funktion des
Produktes beeinträchtigen.
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.

DE
11
FreshAir HDE Sicherheitshinweise
2.1 Umgang mit dem Gerät
Der Arbeitsbereich von Aufbauten wie Teleskoparmen, Auslegern,
Seitengabel und anderen Fahrzeuganbauten darf nicht eingeschränkt
werden.
Benutzen Sie die Dachklimaanlage nur für den vom Hersteller ange-
gebenen Verwendungszweck und führen Sie keine Änderungen oder
Umbauten am Gerät durch.
Wenn die Dachklimaanlage sichtbare Beschädigungen aufweist, darf
Sie nicht in Betrieb genommen werden.
Die Dachklimaanlage muss so sicher installiert werden, dass diese
nicht umstürzen oder herabfallen kann.
Stellen Sie sicher, das die Klimaanlage vor umstürzenden und herab-
fallenden Teilen geschützt ist.
Die Installation, Wartung und etwaige Reparatur dürfen nur durch
einen Fachbetrieb erfolgen, der mit den damit verbundenen Gefahren
bzw. einschlägigen Vorschriften vertraut ist.
Setzen Sie die Dachklimaanlage nicht in der Nähe von entflammbaren
Flüssigkeiten und Gasen ein.
Betreiben Sie die Dachklimaanlage nicht bei Außentemperaturen
unter 0 °C.
Im Falle von Feuer lösen Sie nicht den oberen Deckel der Dach-
klimaanlage, sondern verwenden Sie zugelassene Löschmittel.
Verwenden Sie kein Wasser zum Löschen.
Bitte informieren Sie sich bei Ihrem Fahrzeughersteller, ob aufgrund
des Aufbaues der Dachklimaanlage (Aufbauhöhe 213 mm) eine
Änderung des Eintrags der Fahrzeughöhe in ihren Fahrzeugpapieren
notwendig ist.
Lösen Sie bei Arbeiten (Reinigung, Wartung usw.) an der Dach-
klimaanlage alle Verbindungen zur Stromversorgung.

DE
Sicherheitshinweise FreshAir HDE
12
2.2 Umgang mit elektrischen Leitungen
Müssen Leitungen durch scharfkantige Wände geführt werden, so
verwenden Sie Leerrohre bzw. Leitungsdurchführungen.
Führen Sie die Verkabelung so aus, dass Beschädigungen durch
scharfkantige Fahrzeugteile vermieden werden.
Verlegen Sie keine losen oder scharf abgeknickten Leitungen an
elektrisch leitenden Materialien (Metall).
Ziehen Sie nicht an Leitungen.
Befestigen und verlegen Sie Leitungen so, dass keine Stolpergefahr
entsteht und eine Beschädigung des Kabels ausgeschlossen ist.
Der elektrische Anschluss darf nur von einem Fachbetrieb durchge-
führt werden.
Sichern Sie den Anschluss direkt an der Batterie mit 60 A ab.
Verlegen Sie niemals die Spannungsversorgungsleitung (Batterie-
kabel) in räumlicher Nähe zu Signal- oder Steuerleitungen.
Verlegen Sie die elektrischen Leitungen so, dass sie mindestens
15 mm von drehenden Teilen und mindestens 150 mm von stark
erwärmten Teilen des Fahrzeuges entfernt sind.
Befestigen Sie den Kabelsatz mit den beiliegenden Kabelbindern.
Fügen Sie die Kompaktsteckverbindungen so weit zusammen, bis die
Rastpunkte fixiert sind.
Schützen Sie Steckverbindungen in stark spritzwassergefährdeten
Bereichen (Motorraum, Unterboden) durch zusätzliches
Schutzwachsspray, Isolierband oder ähnliches.

DE
13
FreshAir HDE Handbuchkonventionen
3 Handbuchkonventionen
3.1 Allgemeine Informationen zur Einbauanleitung
Diese Einbauanleitung enthält die wesentlichen Informationen und
Anleitungen für die Installation der Dachklimaanlage. Die enthaltenen
Informationen richten sich an den Installationsbetrieb der Dach-
klimaanlage.
Folgende Hinweise helfen Ihnen bei der korrekten Anwendung der
Einbauanleitung:
Die Einbauanleitung ist Teil des Lieferumfangs und ist sorgfältig auf-
zubewahren.
Die Einbauanleitung gibt Ihnen wichtige Hinweise für die Montage und
dient gleichzeitig in Reparaturfällen als Nachschlagewerk.
Bei Nichtbeachtung dieser Einbauanleitung haftet der Hersteller nicht.
Jegliche Ansprüche sind für diesen Fall ausgeschlossen.
3.2 Zielgruppe
Diese Einbauhinweise richten sich an Monteure, die fach- und sach-
kundig im Bereich der Fahrzeugklimatechnik sind.
Sie ersetzen keine Ausbildung in der Fahrzeugklimatechnik.
4 Bestimmungsgemäßer Gebrauch
Die Dachklimaanlage WAECO FreshAir HDE sorgt für eine schnelle
Abkühlung der Fahrzeugkabine und für ein angenehmes Raumklima.
Die Dachklimaanlage wird im Umluftbetrieb betrieben. Deswegen
müssen die Kabinentür und andere vorhandenen Öffnungen während
des Betriebs geschlossen bleiben.
Die Dachklimaanlage darf nicht betrieben werden, wenn Arbeiten mit
dem Fahrzeug bei geöffneter Kabinentür notwendig sind.

DE
Lieferumfang FreshAir HDE
14
5Lieferumfang
6Installation
A
6.1 Hinweise zur Installation
Vor der Installation der Dachklimaanlage muss diese Einbauanleitung
vollständig gelesen werden.
Folgende Tipps und Hinweise müssen bei der Installation der Dach-
klimaanlage beachtet werden:
!
Grundsätzlich ist vor Installation der Dachklimaanlage zu überprüfen,
ob durch den Einbau der Dachklimaanlage ggf. Fahrzeugkomponen-
ten beschädigt oder in ihrer Funktion beeinträchtigt werden könnten.
Anhand der Abb. 1, Seite 3 können Sie die Dimensionen der aufge-
bauten Anlage prüfen.
Die mitgelieferten Montageteile dürfen beim Einbau nicht eigen-
mächtig modifiziert werden.
Die Lüftungsöffnungen (Gitter) dürfen nicht abgedeckt werden
(Mindestabstand zu anderen Anbauteilen: 10 cm).
Beim Einbau und bei der Reparatur sind die entsprechenden Regeln
der Technik zu beachten.
Beachten Sie bei der Installation der Anlage und beim elektrischen
Anschluss die Richtlinien des Aufbauherstellers.
Verwenden Sie die geeigneten Werkzeuge für jeden Schritt des
Einbaus.
Teilebezeichnung Menge Art.-Nr.
Einbauanleitung 1 4445101323
Dachklimanlage 1
Ausströmplatte mit Bedienfeld 1
ACHTUNG!
Die Installation der Dachklimaanlage darf ausschließlich von entspre-
chend ausgebildeten Fachbetrieben durchgeführt werden. Die nach-
folgenden Informationen richten sich an Fachkräfte, die mit den
anzuwendenden Richtlinien und Sicherheitsvorkehrungen vertraut sind.
WARNUNG!
Stellen Sie vor Arbeiten an elektrisch betriebenen Komponenten sicher,
dass keine Spannung mehr anliegt.

DE
15
FreshAir HDE Installation
Achten Sie vor und während des Bohrens auf den Verlauf von
vorhandenen, insbesondere nicht sichtbaren Kabelsträngen,
Leitungen und anderen Komponenten.
!
!
6.2 Installationsschritte
A
WARNUNG!
Vor der Installation der Dachklimaanlage ist die Stromversorgung an
der Fahrzeugbatterie zu trennen.
Bei Nichtbeachten dieser Vorschrift besteht Stromschlaggefahr.
VORSICHT!
Eine falsche Installation der Dachklimaanlage kann zu irreparablen
Schäden am Gerät führen und die Sicherheit des Benutzers beeinträch-
tigen.
Wenn die Dachklimaanlage nicht gemäß dieser Einbauanleitung
installiert wird, übernimmt der Hersteller keinerlei Haftung. Nicht für
Betriebsstörungen und für die Sicherheit der Dachklimaanlage,
insbesondere nicht für Personen- und/oder Sachschäden.
ACHTUNG!
Der Hersteller übernimmt ausschließlich Haftung für im Liefer-
umfang enthaltene Teile. Beim Einbau der Anlage zusammen mit
produktfremden Teilen entfallen die Gewährleistungsansprüche.
Bevor Sie das Fahrzeugdach besteigen, prüfen Sie, ob dieses für
Personen begehbar ist. Zulässige Dachlasten können Sie beim
Fahrzeughersteller erfragen.
Schützen Sie den oberen Teil des Aufbaus vor der Installation der
Dachklimaanlage auf dem Dach mit einem Tuch oder einer Decke,
um Kratzer und Beschädigungen zu verhindern.

DE
Installation FreshAir HDE
16
6.2.1 Montagebedingungen prüfen
➤Prüfen Sie vor Einbau über den Fahrzeughersteller, ob der Aufbau für
das statische Gewicht und die Belastungen durch die Dach-
klimaanlage bei in Bewegung befindlichem Fahrzeug sowie durch das
Arbeitsumfeld (Forstwirtschaft, Lagerhaus usw.) ausgelegt ist. Der
Hersteller der Dachklimaanlage übernimmt keinerlei Haftung.
Kabinen mit einem Sonnendach haben in der Regel eine robuste
Struktur, um das Gewicht der Klimaanlage zu tragen.
Wo dies nicht der Fall ist und die Struktur nicht starr genug ist, um
das Gewicht der Klimaanlage zu tragen (z. B. Glasfaserkunststoff-
Dächer oder bei Dächern mit bereits vorhandenen Ausschnitten)
müssen Sie prüfen, ob das Kabinendach verstärkt werden muss.
➤Prüfen Sie die Mindestanforderungen zum Einbau der Dachklima-
anlage wie:
– Fahrzeugspannung
– Leistungsaufnahme
– Generatorleistung
– Größe und Tragfähigkeit der Kabine
➤Prüfen Sie die Ausgangsspannung des Drehstromgenerators
(14 – 15 V).
➤Prüfen Sie die Funktionsfähigkeit aller elektrisch betriebenen
Fahrzeugkomponenten.
➤Wenn Sie Abweichungen feststellen, informieren Sie Ihre Werkstatt-
leitung oder den Fahrzeugbesitzer.
6.2.2 Anlagenbefestigung vorbereiten
➤Setzen Sie die Anlage auf das Dach und stellen Sie sicher, dass die
Dachfläche der Kabine eben ist (Abb. 2, Seite 3).
➤Prüfen Sie, ob sich die Ausschnitte für den Luftein- und austritt und die
Montage der Abdeckung innerhalb der Kabine ausführen lassen.
➤Entfernen Sie die Abdeckung der Dachklimaanlage.
➤Zeichnen Sie die sechs Befestigungslöcher Ø 10 mm an (Abb. 31,
Seite 4).
➤Zeichnen Sie die rechteckige Öffnung für den Lufteintritt an
(Abb. 32, Seite 4).
➤Zeichnen Sie die rechteckige Öffnung für den Luftaustritt an
(Abb. 33, Seite 4).

DE
17
FreshAir HDE Installation
A
➤Bohren Sie die Löcher und fertigen Sie die Öffnungen an (Abb. 4,
Seite 4).
➤Schützen Sie die Löcher und Öffnungen mit einem Antioxidations-
mittel.
6.2.3 Dichtung anbringen
A
➤Bringen Sie Dichtmasse oder Ähnliches um die Bohrungen und die
Luftöffnungen an, um zu verhindern, dass Wasser in die Kabine ein-
dringen kann (Abb. 5, Seite 5).
6.2.4 Anlage auf der Kabine montieren
➤Setzen Sie die Anlage auf das Dach, so dass die Bohrungen über-
einander liegen (Abb. 6, Seite 5).
➤Befestigen Sie die Anlage mit sechs Schrauben M8 (Abb. 61,
Seite 5), mit zwölf Unterlegscheiben (Abb. 62, Seite 5) und sechs
selbstschneidenden Muttern M8 (Abb. 63, Seite 5).
A
➤Ziehen Sie die Schrauben mit einem Drehmoment von 8 Nm an.
➤Befestigen Sie den Wasserablaufschlauch (Abb. 71, Seite 6) an der
Anlage.
➤Richten Sie den Wasserablaufschlauch durch Drehen so aus, dass
das Kondenswasser ablaufen kann.
ACHTUNG!
Prüfen Sie, ob sich unter dem Dach elektrische Leitungen,
Verkleidungen oder Fahrzeugausstattungen befinden.
ACHTUNG!
Stellen Sie sicher, dass die Klebefläche für die Dichtung zwischen
Anlage und Kabinendach sauber (frei von Staub, Öl usw.) ist.
ACHTUNG!
Überschreiten Sie keinesfalls das angegebene Drehmoment. Nur so
können Sie ein Ausreißen der Gewindeeinsätze vermeiden.

DE
Installation FreshAir HDE
18
6.2.5 Elektrisch anschließen
!
A
Innerhalb der Dachklimanlage anschließen (Abb. 8, Seite 6)
➤Wählen Sie den Mindestkabelquerschnitt der Anschlusskabel gemäß
folgender Tabelle:
➤Verbinden Sie das Pluskabel mit dem roten Kabel des Anschluss-
blocks (1).
➤Verbinden Sie das Minuskabel mit dem schwarzen Kabel des
Anschlussblocks (2).
Außerhalb der Dachklimanlage anschließen (Abb. 9, Seite 6)
➤Verbinden Sie den zweipoligen gedichteten Metri-Pack-Stecker 280:
– Position A (1): Plus (rot), geschützt durch eine 20-A-Sicherung
– Position B (2): Minus (schwarz)
Bedienfeld anschließen (Abb. 0, Seite 7)
➤Verbinden Sie den 5-poligen schwarzen Stecker mit dem
Gebläsestufenschalter (1).
➤Verbinden Sie den 3-poligen schwarzen Stecker mit dem Temperatur-
schalter (2).
➤Verbinden Sie das grüne Kabel mit dem Ein/Aus-Schalter (3).
➤Verbinden Sie das rot-schwarze Kabel mit dem Ein/Aus-Schalter (3).
WARNUNG!
Der elektrische Anschluss darf nur von Fachpersonal mit
entsprechenden Kenntnissen durchgeführt werden.
Vor Arbeiten an elektrisch betriebenen Komponenten ist sicherzu-
stellen, dass keine Spannung anliegt.
ACHTUNG!
Sichern Sie den Anschluss ans Netz im Fahrzeug mit 60 A ab.
Die Batterie muss in der Lage sein, den benötigten Strom und die
Spannung (Kapitel „Technische Daten“ auf Seite 22) zu liefern.
Kabellänge Mindestquerschnitt
für Anlagen mit 12 V
Mindestquerschnitt
für Anlagen mit
24 V, 48 V, 80 V
1 m 16 mm² 10 mm²
2 m 25 mm² 10 mm²
3 m 35 mm² 16 mm²

DE
19
FreshAir HDE Installation
6.2.6 Ausströmplatte befestigen
A
➤Setzen Sie die Ausströmplatte in der Kabine unter das Dach (Abb. a,
Seite 7).
Platzieren Sie die Ausströmplatte so, dass:
– sich das Lufteintrittsgitter unter der Lufteintrittsöffnung (Abb. b1,
Seite 7) der Dachklimaanlage befindet
– sich die drei Luftausströmdüsen unter der Luftaustrittssöffnung
(Abb. b2, Seite 7) der Dachklimaanlage befinden
I
➤Wählen Sie die Befestigungsschrauben (nicht im Lieferumfang
enthalten) passend zur Dachdicke und der Stärke der Verkleidung.
➤Befestigen Sie die Ausströmplatte (Abb. b, Seite 7).
ACHTUNG!
Prüfen Sie vor der Montage, dass sich keine elektrischen Leitungen
oder Schläuche zwischen Dach und Ausströmplatte befinden.
HINWEIS
Die Länge der Befestigungsschrauben für die Ausströmplatte hängt von
der Dicke der Auskleidung des Dachhimmels ab.
Stellen Sie vor dem Anschrauben der Ausströmplatte sicher, dass die
Länge der Schrauben nicht die Dachklimaanlage beeinträchtigt.

DE
Bedienung FreshAir HDE
20
7 Bedienung
I

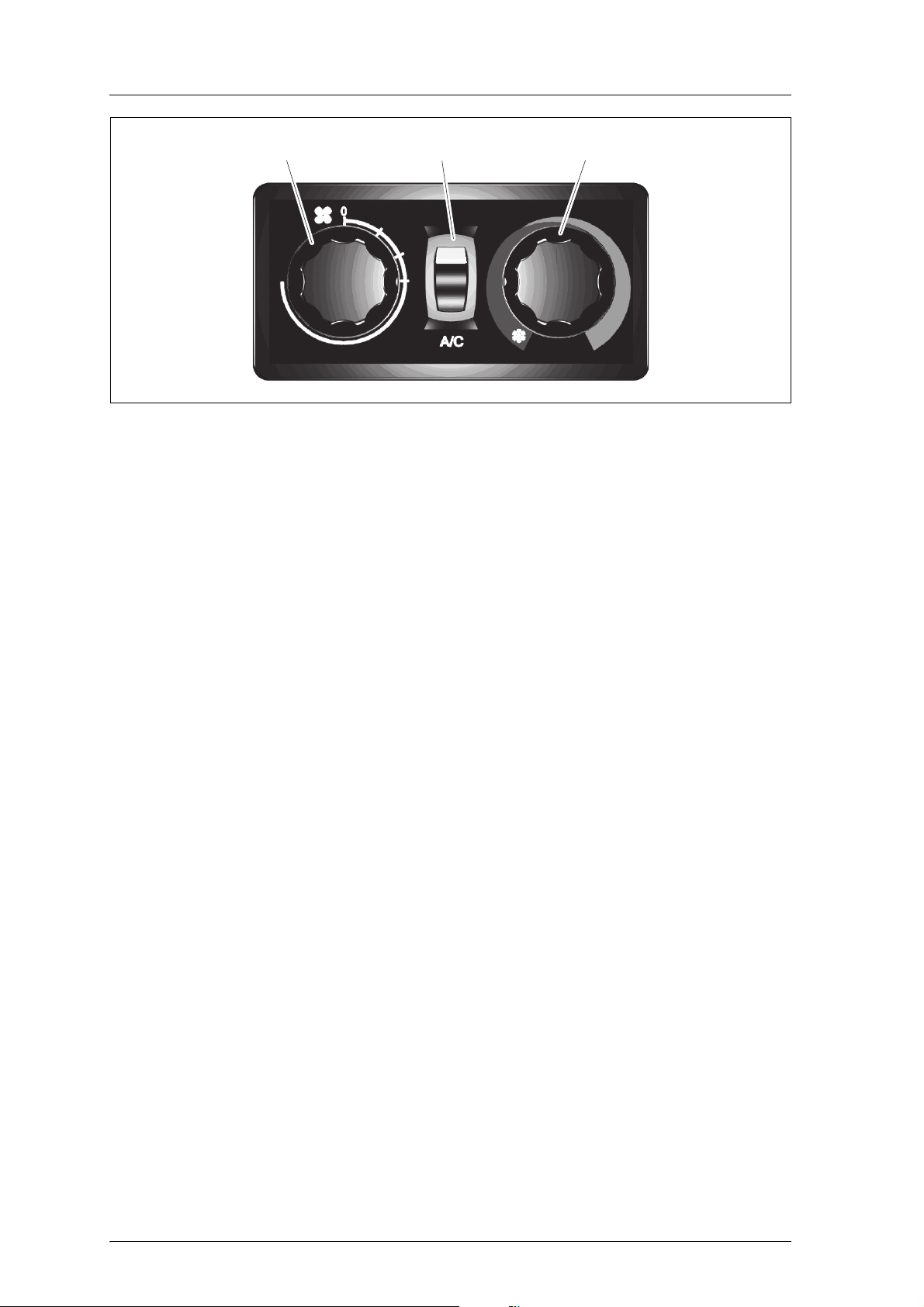

Die Dachklimaanlage wird über das Bedienfeld (Abb. c, Seite 8)
eingestellt:
Klimaanlage einschalten (Abb. c, Seite 8)
➤Stellen Sie den Gebläsestufenschalter (1) auf Stufe 1.
➤Schalten Sie die Dachklimaanlage mit dem EIN/AUS-Schalter (2) ein.
✓Die grüne LED leuchtet.
➤Wählen Sie mit dem Temperaturschalter (3) die gewünschte
Temperatur.
8Wartung
➤Führen Sie die Wartung jährlich durch.
Tauschen Sie dabei den Trockner und das Kühlmittel.
➤Prüfen Sie die Dachklimaanlage auf ihre Funktionstüchtigkeit.
➤Wechseln Sie den Staubfilter.
HINWEIS
Die Dachklimaanlage wird im Umluftbetrieb betrieben. Deswegen
müssen die Kabinentür und andere vorhandenen Öffnungen während
des Betriebs geschlossen bleiben.
Betreiben Sie die Dachklimaanlage nicht, wenn Arbeiten mit dem Fahr-
zeug bei geöffneter Kabinentür notwendig sind.
Nr. Bedeutung
1 Gebläsestufenschalter
2 EIN/AUS-Schalter
3 Temperaturschalter
