Dometic GROUP WAECO VAS 581 001 User manual

A/CServiceCenter
VAS 581 001
DE 3 Klima-Service-Station
Bedienungsanleitung
EN 67 Air conditioning service unit
Operating manual
ES 131 Estación de mantenimiento de aire acondicionado
Instrucciones de uso
FR 196 Poste de service climatisation
Notice d'utilisation
RU 262 Станция по обслуживанию кондиционеров
Инструкция по эксплуатации

DE
3
VAS 581 001
Inhaltsangabe
1 Zu dieser Bedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . .5
1.1 Hotline . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1.2 Erklärung der Symbole in dieser Bedienungsanleitung . . . . . . . . . . . . . . 6
2 Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
2.1 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.2 Sicherheit beim Betrieb des Gerätes. . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2.3 Sicherheit im Umgang mit dem Kältemittel . . . . . . . . . . . . . . . . . . . . . . . 9
2.4 Betriebliche Maßnahmen beim Einsatz des Geräts. . . . . . . . . . . . . . . . 10
2.5 Warnhinweise auf dem A/CServiceCenter . . . . . . . . . . . . . . . . . . . . . . 10
2.6 Sicherheitsvorrichtungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
3 Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
5 Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . .12
6 Das A/CServiceCenter im Überblick . . . . . . . . . . . . . . . . . . . .13
6.1 Vorderseite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6.2 Rückseite und Seitenansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7 Erste Inbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
7.1 Ablauf der internen Dichtheitsprüfung . . . . . . . . . . . . . . . . . . . . . . . . . . 15
7.2 Aufstellen und Einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
7.3 Stand-by-Menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7.4 Sprachauswahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7.5 Firmendaten eingeben. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
7.6 Datum und Uhrzeit eingeben. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
7.7 Vorgabewerte ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
7.8 Behälter für Öle und UV-Additiv einsetzen . . . . . . . . . . . . . . . . . . . . . . 21
7.9 Behältergröße eingeben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
7.10 Kältemittel analysieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
7.11 Analyseeinheit verifizieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
7.12 Auffüllen des internen Kältemittelbehälters . . . . . . . . . . . . . . . . . . . . . . 26
8 Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
8.1 Schnellstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
8.2 Benutzercodes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
8.3 Persönliche Datenbank anlegen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
8.4 Kältemittelverbrauch anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
8.5 Einzelne Prozesse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
8.6 Klimaanlage spülen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

DE
VAS 581 001
4
9 Servicearbeiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
9.1 Dichtheitsprüfung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
9.2 Nullpunktüberprüfung der Ölwaagen . . . . . . . . . . . . . . . . . . . . . . . . . . .43
9.3 Trockner-Filter wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
9.4 Wartung Filter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
9.5 Drucksensor kalibrieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
9.6 Vakuumpumpenöl wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
9.7 Zählerstände . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
9.8 Füllmengenkorrektur bei längeren Serviceschläuchen . . . . . . . . . . . . .54
9.9 Druckerpapier erneuern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
9.10 Flash-Memory-Card wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55
9.11 Altölbehälter wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57
9.12 Netzkabel wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
9.13 Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59
10 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
10.1 Entsorgung der rückgewonnenen Flüssigkeiten . . . . . . . . . . . . . . . . . .60
10.2 Verpackungsmaterial entsorgen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
10.3 Entsorgung des Altgerätes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60
11 Was tun, wenn? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61
12 Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

DE
5
VAS 581 001 Zu dieser Bedienungsanleitung
1 Zu dieser Bedienungsanleitung
Diese Bedienungsanleitung beschreibt die Klima-Service-Station
(A/CServiceCenter) VAS 581 001.
Diese Bedienungsanleitung richtet sich an Personen, die Wartungen an
Fahrzeug-Klimaanlagen durchführen und hierzu die entsprechenden
Fachkenntnisse besitzen.
Diese Bedienungsanleitung enthält alle erforderlichen Hinweise für einen
sicheren und effektiven Betrieb der Klima-Service-Station. Bevor Sie das
Gerät zum ersten Mal in Betrieb nehmen, lesen Sie diese Bedienungs-
anleitung aufmerksam durch.
Beachten Sie darüber hinaus auch:
Das Schulungshandbuch „Fahrzeugklimatisierung – Technische
Grundlagen“ von Dometic WAECO
Die Informationsbroschüre „Fahrzeugklimatisierung – Gesetzliche
Grundlagen“ von Dometic WAECO
Hinweise der Kältemittelhersteller
Hinweise auf den Umgang mit brennbaren Gasen, z. B. vom
Kältemittelhersteller
Eventuell in Ihrem Betrieb vorhandene, spezielle Hinweise zur
Wartung von Fahrzeug-Klimaanlagen
Bewahren Sie diese Bedienungsanleitung in der Ablage des
A/CServiceCenters auf, damit Sie bei Bedarf schnell die gewünschte
Information erhalten.
1.1 Hotline
Wenn Sie weitere Informationen über das A/CServiceCenter benötigen,
die Sie in dieser Bedienungsanleitung nicht finden, setzen Sie sich bitte
mit der Hotline in Verbindung:
Tel.: [phone] / 8 79-1 91

DE
Zu dieser Bedienungsanleitung VAS 581 001
6
1.2 Erklärung der Symbole in dieser Bedienungs-
anleitung
!
!
A
I
Nur fachkundiges Personal darf mit diesem Gerät arbeiten.
WARNUNG!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer
Verletzung führen.
VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die Funktion des
Produktes beeinträchtigen.
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.
Format Bedeutung Beispiel
Fett Bezeichnungen, die sich auf
dem Gerät befinden
ENTER drücken.
„Fett“ Displaymeldungen „Schnellstart“
Text
Text Aufzählung in beliebiger Reihen-
folge
Sicherheitsdruckwächter
Überdruckventile
1. Text
2. Text
3. Text
Handlungsschritte, die in der
dargestellten Reihenfolge
durchgeführt werden müssen
1. Gerät anschließen.
2. Gerät einschalten.
3. Auswahltaste drücken.
✓Text Ergebnis eines Handlungs-
schritts
✓Gerät ist betriebsbereit.
Text (1)Teile-Nummern, die sich auf die
Übersicht (Seite 13 und
Seite 14) beziehen
Mit der Bedientastatur (7) die
gewünschten Daten eingeben.
Text (A)Teile-Bezeichnungen, die sich
auf die im Arbeitsschritt darge-
stellten Bilder beziehen
Filterpatrone (E) auf der linken
Seite ausbauen.

DE
7
VAS 581 001 Sicherheit
2Sicherheit
Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender
Punkte:
Beschädigungen am Produkt durch mechanische Einflüsse und
Überspannungen
Veränderungen am Produkt ohne ausdrückliche Genehmigung vom
Hersteller
Verwendung für andere als die in der Anleitung beschriebenen
Zwecke und Betriebsmittel
Reparatur des Servicegerätes von nicht geschultem Personal
2.1 Allgemeine Sicherheitshinweise
Das A/CServiceCenter darf ausschließlich durch Personal verwendet
werden, das eine geeignete technische Ausbildung nachweisen kann
und die Wirkungsweise und Grundprinzipien des A/CServiceCenters,
von Kühl- oder Klimaanlagen sowie von Kältemittel kennt.
Bevor Sie das A/CServiceCenter zum ersten Mal in Betrieb nehmen,
lesen Sie diese Bedienungsanleitung aufmerksam durch.
Benutzen Sie dieses Gerät nur für den angegebenen Verwendungs-
zweck.
Führen Sie keine Änderungen oder Umbauten am A/CServiceCenter
durch.
Wartungsarbeiten an der Fahrzeugklimaanlage dürfen nicht bei betriebs-
warmen Motor durchgeführt werden.
Für Wartungen an der Fahrzeugklimaanlage muss die Oberflächen-
temperatur von Anbauteilen oder umgebender Teile kleiner als 405 °C
sein.

DE
Sicherheit VAS 581 001
8
2.2 Sicherheit beim Betrieb des Gerätes
Setzen Sie das Gerät nicht bei starker Feuchtigkeit ein.
Betreiben Sie bei Regen das Gerät nicht im Freien.
Betreiben Sie das Gerät nicht in der Nähe von Wärmequellen (z. B.
Heizungen) oder in direktem Sonnenlicht.
Betreiben Sie das A/CServiceCenter nicht in explosionsgefährdeter
Umgebung (zum Beispiel nicht im Batterieladeraum oder der Lackier-
kabine), siehe Betriebssicherheitsverordnung BGR 157/TRG 250, 280,
316.
Nehmen Sie das A/CServiceCenter nicht in Betrieb, wenn es beschädigt
ist.
Überprüfen Sie vor jeder Inbetriebnahme oder vor dem Nachfüllen des
A/CServiceCenters, ob das Gerät und alle Serviceschläuche unbe-
schädigt sind und ob alle Ventile geschlossen sind.
Stellen Sie das Gerät stets auf einem ebenen Boden auf und stellen Sie
die Vorderräder fest.
Verwenden Sie zum Nachfüllen des A/CServiceCenters nur zuge-
lassene Kältemittelflaschen mit Sicherheitsventil.
Entleeren Sie die Serviceschläuche, bevor Sie die Anschlüsse lösen.
Verwenden Sie ausschließlich das Kältemittel R-1234yf. Wird das Kälte-
mittel mit anderen Kältemitteln gemischt, kann dies zu Schäden am
A/CServiceCenter beziehungsweise an der Fahrzeug-Klimaanlage
führen.
Verwenden Sie ausschließlich WAECO UV-Additive. Werden andere
UV-Additive eingesetzt, kann dies zu Schäden am A/CServiceCenter
führen. Es entfällt jegliche Garantie.
Stellen Sie vor dem Ausschalten des A/CServiceCenters sicher, dass
das gewählte Programm beendet ist und dass alle Ventile geschlossen
sind. Sonst kann Kältemittel austreten.
Benutzen Sie immer den Hauptschalter des A/CServiceCenters zum Ein-
bzw. Ausschalten. Lassen Sie das Gerät nicht unbeaufsichtigt, solange
es eingeschaltet ist.
Die Wartung und Reparatur der Geräts darf nur durch qualifiziertes und
authorisiertes Personal von geeigneten und zertifizierten Fachfirmen vor-
genommen werden.
Füllen Sie keine Druckluft in die Kältemittelleitungen des
A/CServiceCenters oder einer Fahrzeug-Klimaanlage. Ein Gemisch aus
Druckluft und Kältemittel kann entzündlich oder explosiv sein.

DE
9
VAS 581 001 Sicherheit
2.3 Sicherheit im Umgang mit dem Kältemittel
Wartungsarbeiten an der Fahrzeugklimaanlage dürfen nicht bei betriebs-
warmen Motor durchgeführt werden.
Für Wartungen an der Fahrzeugklimaanlage muss die Oberflächen-
temperatur von Anbauteilen oder umgebender Teile kleiner als 405 °C
sein.
Tragen Sie persönliche Schutzausrüstung (Schutzbrille und Schutz-
handschuhe) und vermeiden Sie Körperkontakt mit dem Kältemittel.
Körperkontakt mit dem Kältemittel entzieht dem Körper Wärme, so dass
es an den betroffenen Stellen zu Erfrierungen kommen kann.
Achten Sie darauf, dass während des Betriebs, des Auffüllens oder
Entleerens von Kältemittel sowie während Reparatur- und Service-
arbeiten kein Kältemittel austreten und in die Umwelt gelangen kann.
Dadurch werden nicht nur Umweltschutzgesetze eingehalten. Es wird
auch vermieden, dass durch das Vorhandensein von Kältemittel in der
Umgebung des Geräts das Auffinden von Lecks am Fahrzeug oder am
Gerät erschwert wird oder unmöglich ist.
Atmen Sie die Kältemitteldämpfe nicht ein. Die Kältemitteldämpfe sind
zwar ungiftig, sie verdrängen aber den für die Atmung erforderlichen
Sauerstoff.
Kältemittel darf nicht im Bereich von tiefer gelegenen Räumen (z. B.
Montagegruben, Sickerschächte) verwendet werden. Das Kältemittel ist
schwerer als Sauerstoff und verdrängt daher den für die Atmung erforder-
lichen Sauerstoff. Bei Arbeiten in ungelüfteten Montagegruben kann es
zu Sauerstoffmangel kommen.
Treffen Sie Vorkehrungen, damit ausgetretenes Kältemittel nicht in die
Kanalisation gelangen kann.
Spezielle Informationen über das Kältemittel R-1234yf und über
Sicherheitsmaßnahmen sowie den Schutz von Personen und Gegen-
ständen einschließlich des Brandschutzes können Sie den Sicherheits-
blättern des Kältemittelherstellers entnehmen.

DE
Sicherheit VAS 581 001
10
2.4 Betriebliche Maßnahmen beim Einsatz des Geräts
Der Betreiber muss gemäß TRG 402 für jede Füllanlage
(A/CServiceCenter) eine Betriebsanweisung erstellen. Anhand dieser
Betriebsanweisung müssen die Beschäftigten im Umgang mit dem Gerät
unterwiesen werden.
Der Betreiber muss dafür Sorge tragen, dass die Beschäftigten
mindestens einmal jährlich in folgenden Punkten unterwiesen werden:
besondere Gefahren im Umgang mit Druckgasen
Sicherheitsvorschriften beim Umgang mit Druckgasen
Gesundheitsmaßnahmen beim Umgang mit Druckgasen
Bedienung des Geräts und Ausführung von Servicearbeiten am
Gerät
Der Betreiber des Geräts muss dafür sorgen, dass Personal, das mit
Service- und Reparaturarbeiten sowie der Dichtheitsprüfung beauftragt
wird, zertifiziert ist im Umgang mit Kältemitteln und Füllanlagen.
Die Zertifizierung sowie Kenntnisse der geltenen Vorschriften und
Normen können in einer Schulung, z. B. bei einer Handwerkskammer,
einer Industrie- und Handelskammer oder bei einer anderen anerkannten
Schulungsstätte, erworben werden.
2.5 Warnhinweise auf dem A/CServiceCenter
Achtung!
Beachten Sie die Bedienungsanleitung!
Schließen Sie das Gerät nur an eine Steckdose mit 230 V/50 Hz
Wechselstrom an!
Schützen Sie das Gerät vor Regen!
Tragen Sie beim Umgang mit Kältemittel Handschuhe!
Tragen Sie beim Umgang mit Kältemittel eine Schutzbrille!
Geschultes Personal!

DE
11
VAS 581 001 Lieferumfang
2.6 Sicherheitsvorrichtungen
Sicherheitsdruckwächter: Schaltet den Kompressor aus, wenn der
normale Betriebsdruck überschritten wird.
Überdruckventile: Zusätzliche Sicherheitsvorrichtung, um ein Bersten
von Leitungen oder Behältern zu verhindern, falls der Überdruck trotz
des Sicherheitsdruckwächters weiter steigt.
Lüfter und E-Box (Verzögerungsschaltung): Prüft beim Start, ob die
Lüfter funktionieren.
Türöffnerkontakte gegen Öffnen der Gehäusefront und der Trockner-
abdeckung im Betrieb.
3Lieferumfang
Das A/CServiceCenter und das mitgelieferte Zubehör wurden vor dem
Versand sorgfältig kontrolliert.
Kontrollieren Sie nach der Anlieferung, ob alle unten genannten Teile vor-
handen und unbeschädigt sind.
Informieren Sie bei fehlenden oder beschädigten Teilen umgehend das
für den Transport verantwortliche Unternehmen.
A
Bezeichnung
Flaschenventiladapter für Kältemittelflaschen
Adapter für 500 ml Frischöl- und UV-Kontrastmittelflasche
Geschlossener patentierter Altölbehälter
Ölflasche 250 ml (2 Stück)
Geräteschutzhaube
Schutzbrille / Schutzhandschuhe
Bedienungsanleitung
ACHTUNG!
Für den sicheren Betrieb und zur Kalibrierung benötigen Sie das Kälte-
mittel R-1234yf (nicht im Lieferumfang enthalten).
Zur Zeit werden Kältemittelflaschen mit unterschiedlichen Anschluss-
gewinden und Adaptern geliefert; diese sind nicht im Lieferumfang ent-
halten.

DE
Zubehör VAS 581 001
12
4 Zubehör
Als Zubehör erhältlich (nicht im Lieferumfang enthalten):
5 Bestimmungsgemäße Verwendung
Das A/CServiceCenter VAS 581 001 (ASE 581 01 00 000) ist für
Wartungen an Fahrzeug-Klimaanlagen bestimmt. Das Gerät ist für den
kommerziellen Einsatz ausgelegt.
Die Bedienung des A/CServiceCenters darf nur durch Personen
erfolgen, welche die entsprechenden Fachkenntnisse zur Wartung von
Klimaanlagen besitzen.
Mit dem A/CServiceCenter dürfen nur Fahrzeug-Klimaanlagen gewartet
werden, in denen das Kältemittel R-1234yf verwendet wird.
Das A/CServiceCenter ist nur für zugelassene Betriebsstoffe geeignet.
Bezeichnung Artikel-Nr.
Ersatzfilter mit Filtercode für Wartung 4445900221
Geräteschutzhaube 4445900081
Ersatz-Papierrolle für Drucker (Thermopapier) (VPE 4) 4445900088
Schutzbrille 8885400066
Schutzhandschuhe 8885400065
Vakuumpumpenöl, 1000 ml 8887200018

DE
13
VAS 581 001 Das A/CServiceCenter im Überblick

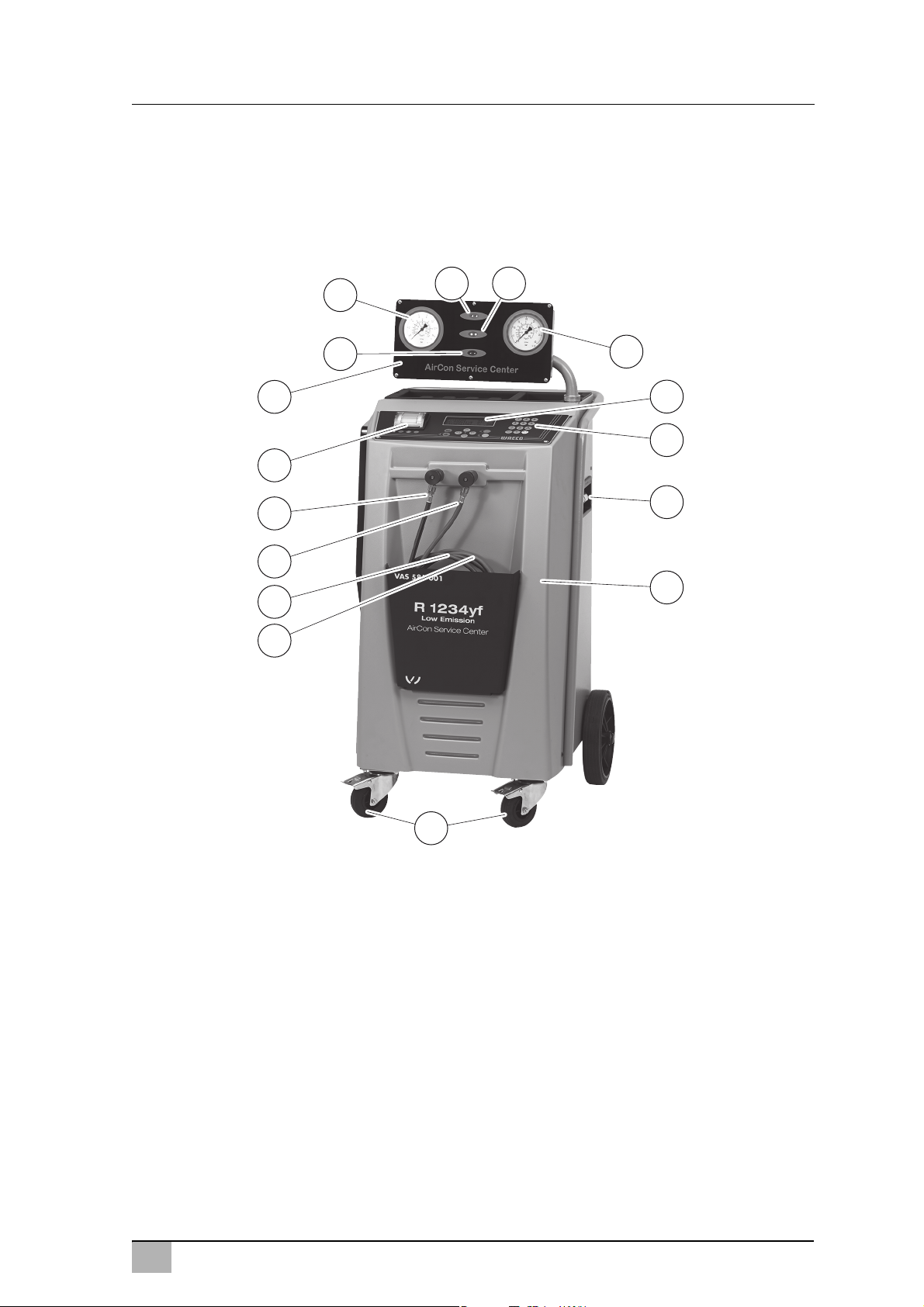

6 Das A/CServiceCenter im Überblick
6.1 Vorderseite
1Niederdruckmanometer
2Statusleuchte Rot „Füllen“
3Statusleuchte Blau „Evakuieren“
4Statusleuchte Grün „Absaugen“
5Hochdruckmanometer
6Display
7Bedientastatur
8Gasanalyse-Einheit
9Frontabdeckung
10 Feststellbare Vorderräder
14
13
34
5
10
8
9
7
6
2
16
12
11
15
1

DE
Das A/CServiceCenter im Überblick VAS 581 001
14
11 Serviceschlauch Niederdruckanschluss (blau)
12 Serviceschlauch Hochdruckanschluss (rot)
13 Servicekupplung für Hochdruckanschluss (rot)
14 Servicekupplung für Niederdruckanschluss (blau)
15 Drucker
16 Anzeigeeinheit
6.2 Rückseite und Seitenansicht
17 Frischöldose (nicht im Lieferumfang enthalten)
18 Behälter für UV-Additiv (nicht im Lieferumfang enthalten)
19 Patentierter Altölbehälter
20 Abdeckklappe
21 Hauptschalter
22 Lüfter
19
18
17
20
22
21

DE
15
VAS 581 001 Erste Inbetriebnahme
7 Erste Inbetriebnahme
7.1 Ablauf der internen Dichtheitsprüfung
Einmal täglich wird die interne Gerätedruckprüfung automatisch durchge-
führt.
Als erstes wird getestet, ob die Serviceschläuche an eine Klima-
anlage angeschlossen sind oder ob evtl. die Servicekuppler nicht
montiert sind.
Wenn noch Druck auf den Schläuchen vorhanden ist, wird ein Fehler
ausgegeben. Falls die Serviceschläuche gefüllt sind, wird eine
Kältemittelanalyse durchgeführt und im Nachgang bei „Analyse ok“
das Kältemittel recycelt. Danach erfolgt die Vakuumprüfung. Hierbei
werden mehrere Teile des Gerätes evakuiert. Nach erfolgreicher
Vakuumprüfung werden Teile des Gerätes mit Kältemittel beauf-
schlagt – jetzt erfolgt ein 6-minütiger Drucktest, bei dem sämtliche
zugehörige Magnetventile geöffnet bleiben, um sofort einen Druck-
abfall feststellen zu können. Nach erfolgreichem Ablauf wird das
Kältemittel abgesaugt und das Gerät steht für Servicearbeiten zur
Verfügung.
7.2 Aufstellen und Einschalten
1. A/CServiceCenter zum Arbeitsplatz fahren und Vorderräder (10)
feststellen.
I
2. A/CServiceCenter an das Stromnetz anschließen.
3. Zum Einschalten, Hauptschalter (21) auf I stellen.
Für 35 Sekunden läuft die Einschaltverzögerung und das Gehäuse
wird belüftet. Danach zeigt das Display (6) für einige Sekunden die
Software-Versionsnummer:
„SW“: Softwarestand
„DB“: Datenbank
„SN“: Seriennummer
HINWEIS
Das Gerät muss während des Einsatzes fest auf einem waagerechten,
ebenen Untergrund stehen, damit die Messungen korrekt durchgeführt
werden können.
Dometic WAECO Int.
VAS 581 001 SW HF00
RPA DB P.ZZ
SN XXXXXX

DE
Erste Inbetriebnahme VAS 581 001
16
Dann wird folgende Meldung angezeigt:
Wenn sich im Kältemittelvorratsbehälter ein zu hoher Anteil an nicht-
kondensierbaren Gasen (NKGs) befindet, lässt das Gerät auto-
matisch die nicht kondensierbaren Gase ab.
✓Anschließend läuft ein Software-Test des A/CServiceCenters.
✓Danach läuft eine Dichtheitsprüfung.
Nach erfolgreicher Dichtheitsprüfung zeigt das Gerät das Stand-by-
Menü an:
I
Warten
Interner Tankdruck:
xxxx mbar
Für ausreichende
Belüftung sorgen.
Software Test
Warten
Dichtheitsprüfung
Warten
Kältemittel g. XXXX
Frischöl ml XXX
UV Additive ml XXX
11:56:35 10/03/15
HINWEIS
Errorcodes, die bei der Erstinbetriebnahme auftreten (siehe Seite 62),
ignorieren und mit ENTER übergehen.

DE
17
VAS 581 001 Erste Inbetriebnahme
7.3 Stand-by-Menü
Das Stand-by-Menü informiert über aktuelle Bestandsmengen sowie
Zeiteinstellungen des A/CServiceCenters.
Es werden angezeigt:
Bestandsmenge Kältemittel
Bestandsmenge Frischöl
Bestandsmenge UV-Additive
Uhrzeit
Datum
7.4 Sprachauswahl
1. Pfeiltasten oder drücken, um ins Grundmenü zu gelangen.
2. Im Grundmenü mit den Pfeiltasten oder „Weitere Menues“
wählen:
3. Zur Bestätigung ENTER drücken.
4. Mit der Pfeiltaste „Service“ wählen.
5. Zur Bestätigung ENTER drücken.
6. Passwort „5264“ eingeben.
7. Mit den Pfeiltasten oder die gewünschte Sprache wählen.
8. Zur Bestätigung ENTER drücken.
9. STOP drücken. Die gewählte Sprache ist aktiv und das Stand-by-
Menü wird angezeigt.
Schnellstart
Einzelne Prozesse
Weitere Menues
ENTER-OK

DE
Erste Inbetriebnahme VAS 581 001
18
7.5 Firmendaten eingeben
Die Firmendaten werden mit jedem Serviceprotokoll ausgedruckt.
1. Im Grundmenü mit den Pfeiltasten oder „Weitere Menues“
wählen:
2. Zur Bestätigung ENTER drücken.
3. Mit der Pfeiltaste „Service“ wählen.
4. Zur Bestätigung ENTER drücken.
5. Passwort „3282“ eingeben.
6. Die Firmendaten werden in der dritten Zeile des Displays (6) ange-
zeigt.
Es können fünf Zeilen mit je 20 Zeichen eingegeben werden.
Im Display erscheint die Zahl der angezeigten Firmendaten-Zeile
hinter der Meldung „Firmendaten eingeben“ („01“ bis „05“).
Mit den Pfeiltasten oder wird die gewünschte Firmendaten-
Zeile ausgewählt.
7. Mit der Bedientastatur (7) und den Pfeiltasten die gewünschten
Daten eingeben:
Zum Umschalten zwischen Groß- oder Kleinbuchstaben, die Info-
Taste drücken.
Zum Löschen einzelner Zeichen, Taste Ckurz drücken.
Zum Löschen der angezeigten Zeile, Taste Clänger drücken.
8. Zur Bestätigung ENTER drücken.
9. STOP drücken. Die eingestellten Daten sind aktiv.
10. Erneut STOP drücken, um in das Stand-by-Menü zu gelangen.
Schnellstart
Einzelne Prozesse
Weitere Menues
ENTER-OK

DE
19
VAS 581 001 Erste Inbetriebnahme
7.6 Datum und Uhrzeit eingeben
Datum und Uhrzeit werden zusammen mit den Firmendaten mit jedem
Serviceprotokoll ausgedruckt.
1. Im Grundmenü mit den Pfeiltasten oder „Weitere Menues“
wählen:
2. Zur Bestätigung ENTER drücken.
3. Mit der Pfeiltaste „Service“ wählen.
4. Zur Bestätigung ENTER drücken.
5. Passwort „8463“ eingeben.
6. Mit der Bedientastatur und den Pfeiltasten die gewünschten Daten
eingeben.
7. Zur Bestätigung ENTER drücken.
8. STOP drücken, um in das Stand-by-Menü zu gelangen.
Schnellstart
Einzelne Prozesse
Weitere Menues
ENTER-OK

DE
Erste Inbetriebnahme VAS 581 001
20
7.7 Vorgabewerte ändern
Das A/CServiceCenter hat voreingestellte Werte für die wichtigsten
Servicearbeiten. Diese Vorgabewerte erscheinen automatisch beim
Aufrufen der entsprechenden Menüs.
Die folgenden Vorgabewerte können an den speziellen Bedarf angepasst
werden:
1. Im Grundmenü mit den Pfeiltasten oder „Weitere Menues“
wählen:
2. Zur Bestätigung ENTER drücken.
3. Mit der Pfeiltaste „Service“ wählen.
4. Zur Bestätigung ENTER drücken.
5. Passwort „3724“ eingeben.
6. Mit der Bedientastatur und den Pfeiltasten die gewünschten Daten
eingeben.
7. Zur Bestätigung ENTER drücken.
8. STOP drücken, um in das Stand-by-Menü zu gelangen.
Parameter Vorgabe ab Werk
Wartezeit für den Druckanstieg Min. 1
Vakuumzeit Min. 20
Vakuumkontrollzeit Min. 10
Frischöl ml. (Extramenge) 0
UV-Additive ml. 0
Füllmenge g. 500
Absaugmenge ausdrucken? Ja
Behältergröße ml 250
Schnellstart
Einzelne Prozesse
Weitere Menues
ENTER-OK
