DSI LIGHTING DS18690 User manual

Item # 310 499 420
Model # DS18690
USE AND CARE GUIDE
FLOOR LAMP
Questions, problems, missing parts? Before returning to the store,
call Design Solutions International Customer Service
Mon-Fri 9:30 am to 3:00 pm EST
1-800-388-6141 ext. 216
For customer service support and the fastest response, please email us at
[email protected]

Table of Contents
Safety Information
Warranty
READ AND SAVE THESE INSTRUCTIONS.
ONE (1) YEAR WARRANTY
WHAT IS COVERED
The manufacturer warrants this fixture to be free from defects in materials and workmanship for a period of one (1) year from date of
purchase. This warranty applies only to the original consumer purchaser and only to products used in normal use and service. If this product
is found to be defective, the manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of the product at the
manufacturer’s discretion, provided that the product has not been damaged through misuse, abuse, accident, modifications, alteration,
neglect, or mishandling. This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any
way not in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of
an accident, misuse, abuse, negligence, alteration, faulty installation, or any other failure not relating to faulty material or workmanship.
This warranty shall not apply to the finish on any portion of the product, such as surface and/or weathering, as this is considered normal wear
and tear.
WHAT IS NOT COVERED
The manufacturer does not warrant and specifically disclaims any warranty, whether expressed or implied, of fitness for a particular purpose,
other than the warranty contained herein. The manufacturer specifically disclaims any liability and shall not be liable for any consequential or
incidental loss or damage, including but not limited to any labor/expense costs involved in the replacement or repair of said product.
Contact the Customer Service Team at 1-800-388-6141 ext. 216 Eastern Time, Mon-Fri 9:30 am to 3:00 pm EST. For customer service support
and the fastest response, please email us at [email protected].
IMPORTANT: Inspect the wire insulation for any cuts,
abrasions, or exposed copper that may have occurred during
shipping. If there is a defect in the wire, do not continue the
assembly process.
Table of Contents............................................................ 2
Safety Information.......................................................... 2
Warranty...........................................................................2
One (1) Year Warranty..................................................................2
What is Covered..........................................................................2
What is Not Covered................................................................... 2
Pre-Assembly.................................................................. 3
Planning Assembly......................................................................3
Package Contents.......................................................................3
Assembly..........................................................................4
Care and Cleaning.......................................................... 6
Troubleshooting.............................................................. 6
Service Parts................................................................... 7
Model..........................................................................................7
2
□This product has been manufactured with the highest
standards of safety and quality.
□For energy savings, this portable luminaire has been
engineered to safely use a self-ballasted LED bulb in place of
an incandescent bulb.
□Before assembling your portable luminaire, spread all parts out
on a clean surface. Inspect each part for defects that may have
occurred during shipping.
CAUTION: CONSULT A QUALIFIED ELECTRICIAN IF
YOU HAVE ANY ELECTRICAL QUESTIONS. If you have
any non-electrical questions about this fixture, please
call our Customer Service Team at 1-800-388-6141
ext. 216. Please reference your SKU (310 499 420) or
UPC (802513186901).

IMPORTANT: Inspect the wire insulation for any cuts,
abrasions, or exposed copper that may have occurred
during shipping. If there is a defect in the wire, do not
attempt installation. Please call the Customer Service
Team at 1-800-388-6141 ext. 216. For customer service
support and the fastest response, please email us at
[email protected].
NOTE: You can use two Max 60-Watt medium base (E26)
type “A” bulbs or Max 9-Watt medium base (E26) self-
ballasted LED bulbs (sold separately).
Pre-Assembly
PLANNING ASSEMBLY
Read all instructions before assembly.
To avoid damaging this product, place it on a soft, non-abrasive surface, such as carpet or cardboard.
3
PACKAGE CONTENTS

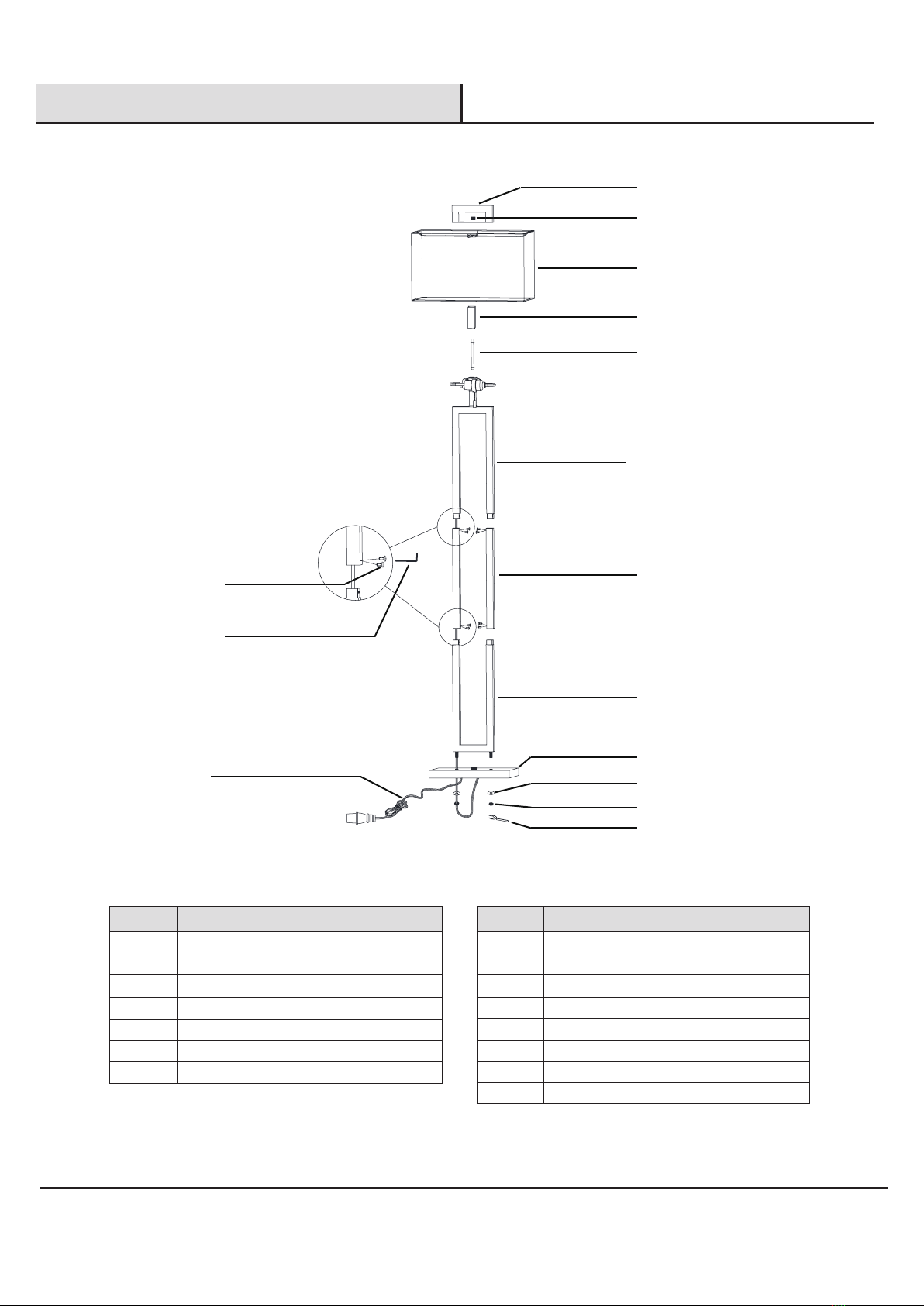

Part Description Quantity
A Decorative part 1
B Finial 1
C Shade 1
D Short square tube 1
EThreaded tube 1
FSocket assembly 1
GLong square tube 2
Part Description Quantity
H “U-shaped” square tube 1
I Base 1
J Lock washer 2
K Hex nut 2
LAllen Screw 8+2
MAllen wrench 1
NPower cord 1
O Wrench 1
A
B
C
D
E
F
G
L
M
N
H
I
J
K
O

Assembly
L
M
N
N
G
H
H
I
J
K
O
F
4

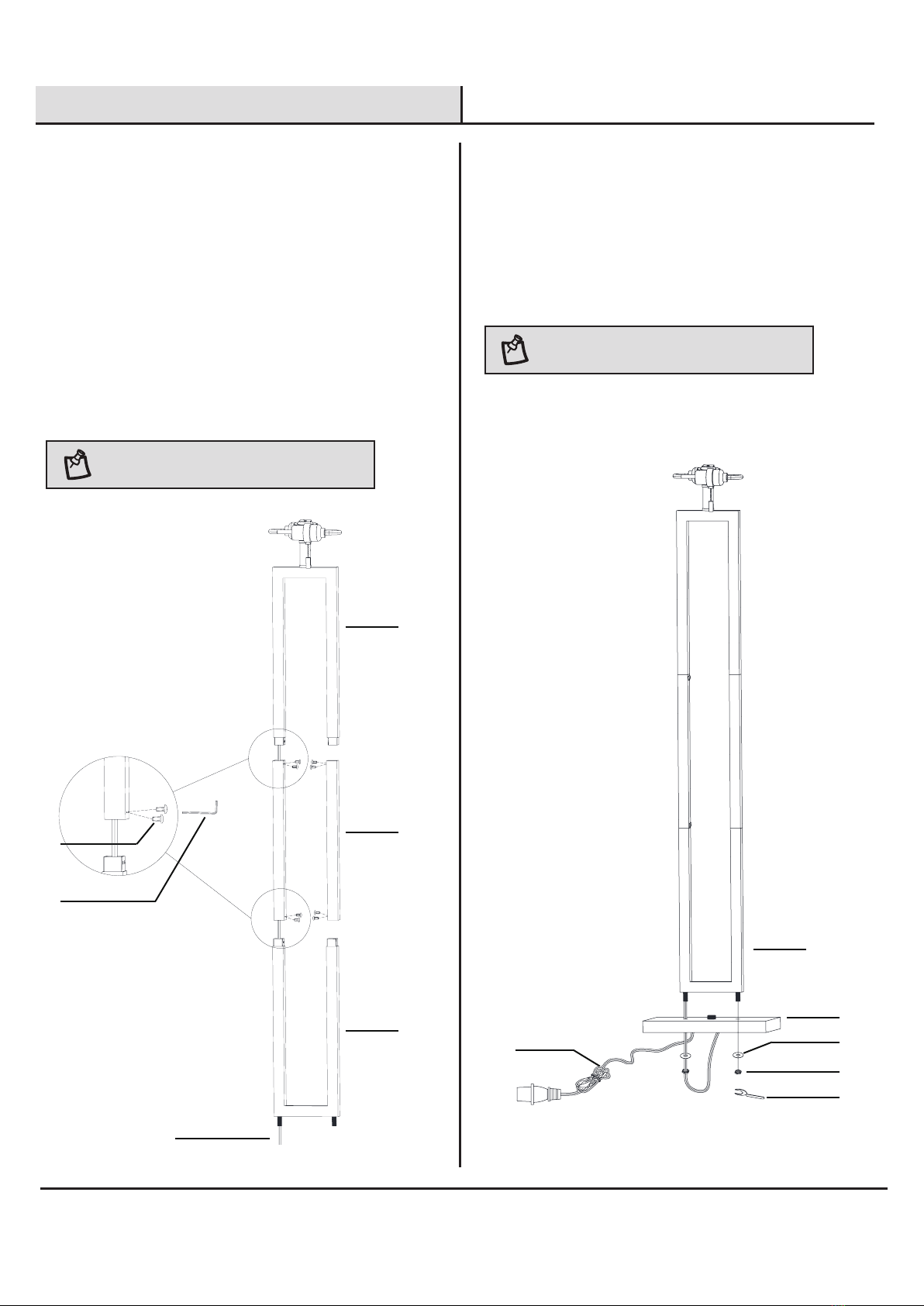

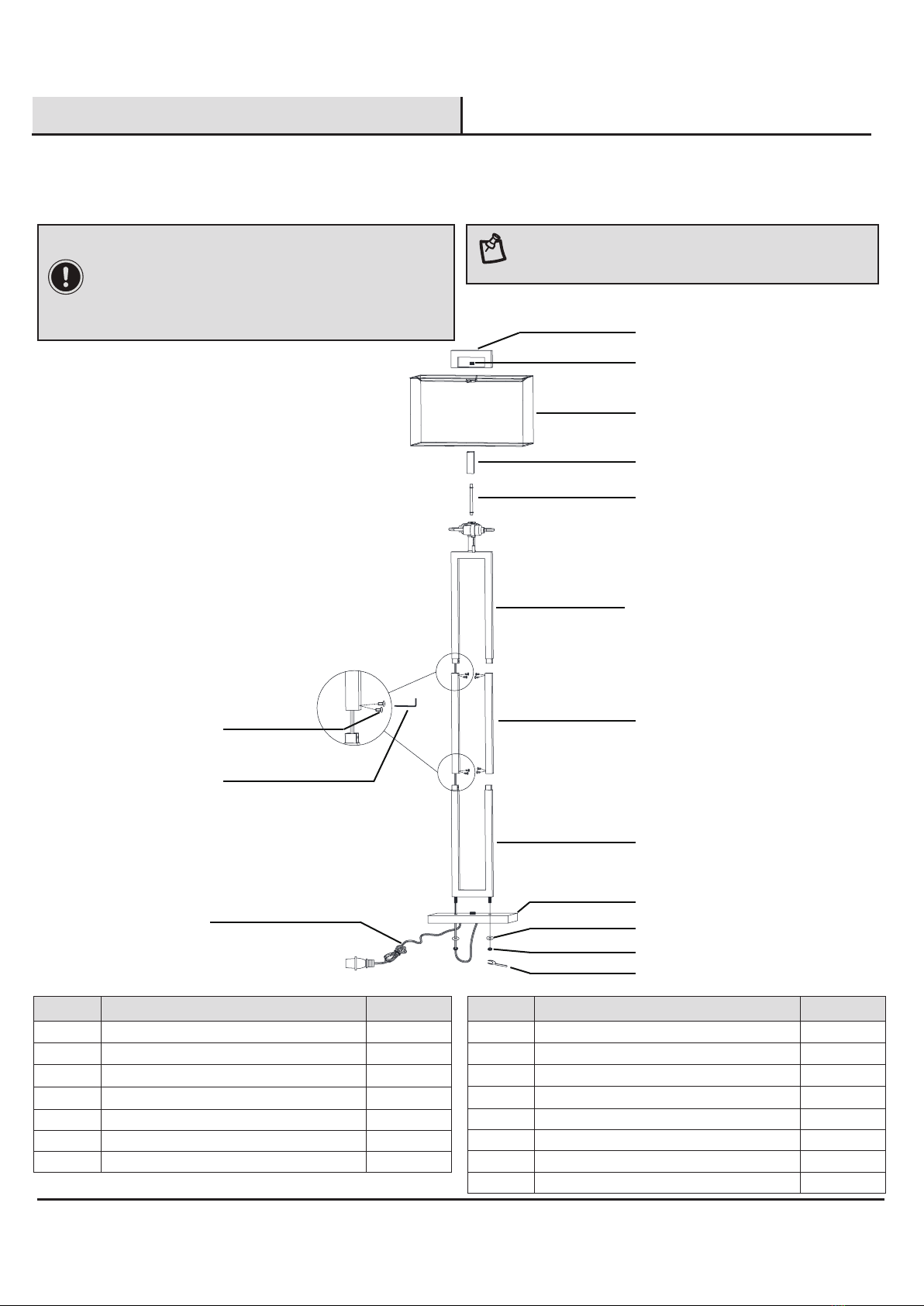

□Pull the excess power cord (N) through the “U-shaped” square
tube (H).
□Slide the two long square tubes (G) into the socket assembly (F)
as shown.
□Align the holes of the long square tubes (G) and the holes of the
socket assembly (F), and secure with Allen screws (L) using the
Allen wrench (M).
□Insert the “U-shaped” square tube (H) into the long square
tubes (G) as shown, align the holes of the long square tubes (G)
and the holes of the “U-shaped” square tube (H), then secure
with Allen screws (L) using the Allen wrench (M).
□Pull the excess power cord (N) through the base (I).
□Insert the threaded tubes of the “U-shaped” square tube (H)
through the holes of the base (I). Using wrench (O) tighten
the “U-shaped” square tube (H) to the base (I) with two hex
nuts (K) and two lock washers (J).
1 Connecting the square tube to the
socket assembly 2 Connecting the “U-shaped” square
tube to the base
NOTE: Do not twist the power cord (N).
NOTE: Do not twist the power cord (N).

Assembly (continued)
B
C
D
E
A
F
F
5

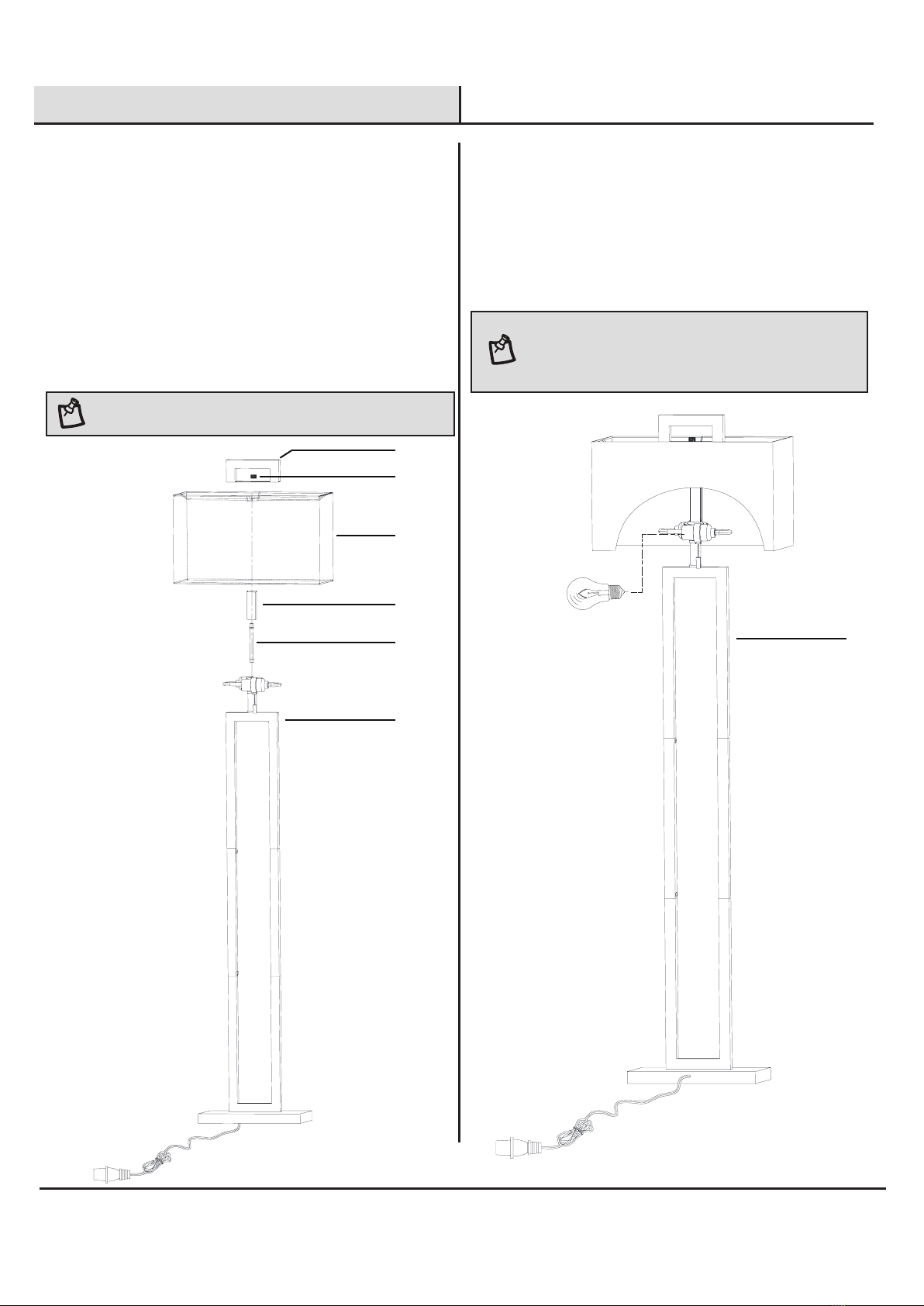

□Screw the threaded tube (E) into the top of the socket
assembly (F).
□Unscrew the nial (B) from the threaded tube (E).
□Place the short square tube (D) over the threaded tube (E),
making sure that the short square tube (D) is connected to the
top of the socket assembly (F).
□Place the shade (C) and the decorative part (A) onto the
threaded tube (D), make sure the square part of the center of
the shade (C) is connected to the short square tube (D) then
secure with the nial (B).
□Screw two Max 60W medium base (E26) type “A” bulbs (sold
separately) into the sockets of the socket assembly (F).
□Plug the power cord into a wall outlet, pull the pull chain of
the socket assembly and enjoy.
3 Installing the shade 4 Installing the light bulb
NOTE: You can also use two Max 9W medium base
(E26) self-ballasted LED bulbs (sold separately). Do not
exceed the recommended wattage.
NOTE: Remove the plastic cover before using this shade.

6
Care and Cleaning
Troubleshooting
□Use a dry, soft cloth to dust or wipe carefully.
□Do not clean with abrasive materials, bleach, or solvents.
Problem Possible Cause Solution
The lights will not turn on. The bulb is burned out. Replace the light bulb.
The power is off. Ensure the power supply is turned on.
The cord is not plugged in. Ensure the cord is plugged into an outlet.
The circuit breaker is off. Ensure the circuit breaker is set in the “ON” position.
The fuse blows, or the circuit breaker
trips, when the light is turned on.
There is an exposed wire. Discontinue use of the lamp. Check the wire connections.
Contact a qualied electrician or call the Customer Care
Service Team at 1-800-388-6141 ext. 216. For customer
service support and the fastest response, please email us
at [email protected].

Service Parts
7
MODEL: DS18690
Part Description
A Decorative part
B Finial
C Shade
D Short square tube
E Threaded tube
F Socket assembly
G Long square tube
Part Description
H “U-shaped” square tube
I Base
J Lock washer
K Hex nut
L Allen Screw
M Allen wrench
N Power cord
O Wrench
A
B
C
D
E
F
G
L
M
N
H
I
J
K
O

Questions, problems, missing parts? Before returning to the store,
call Design Solutions International Customer Service
Mon-Fri 9:30 am to 3:00 pm EST
1-800-388-6141 ext. 216
For customer service support and the fastest response, please email us at
[email protected]
Retain this manual for future use.
