DURKOPP ADLER 275 Series Guide

Teileliste Spare Parts List
ORIGINAL DÜRKOPP ADLER SERVICETEILE ORIGINAL DÜRKOPP ADLER SERVICE PARTS
275 275
Inhalt Contents
1. Übersicht über Schaubild- und Texttafeln 1. Outline of drawings and corresponding text
tables
2. Schaubild- und Texttafeln 2. Drawings and text tables
3. Verzeichnis der Teilenummern 3. List of spare part numbers
4. Verzeichnis der Näheinrichtungen 4. List of sewing equipments
5. Elektropläne 5. Electrical diagrams
6. Pneumatikpläne 6. Pneumatic diagrams
So lesen Sie die Teileliste: How to read the parts list:
•Zu Ihrer Orientierung ist auf jeder
Schaubildtafel und jeder Texttafel in der linken
oberen Ecke die entsprechende Klassen- und
Tafelnummer verzeichnet.
•Die Serviceteileliste wird ständig aktualisiert.
Damit Sie jederzeit die Aktualität Ihrer Unter-
lagen überprüfen können, ist auf jeder Text-
und Bildtafel das Datum des Änderungs-
standes vermerkt. Bei den Tafeln finden Sie
das Datum in der rechten unteren Ecke
abgedruckt.
•In den Bildtafeln sind zum Teil eine Reihe von
Einzelteilen zu Baugruppen zusammengefaßt.
Hauptbaugruppen werden im Schaubild mit
einer Volllinie umrahmt. Unterbaugruppen sind
mit einer gestrichelten Linie umrahmt.
•Bitte beachten Sie, daß für Kleinteile
(z.B. Muttern, Schrauben, Scheiben)
Mindestabnahmemengen vorgesehen sind.
Diese Angaben finden Sie in der Spalte
"Liefermenge (Stück)". Desweiteren können
bestimmte Teile nicht mehr als Einzelteile
bestellt werden. In diesen Fällen wählen Sie
bitte die nächst- höhere verkaufsfähige
Baugruppe. Diese Einzelteile haben in der
Spalte "Benennung" einen Hinweis auf die
verkaufsfähigen Baugruppen.
•For your reference and orientation each
drawing and text table shows the
corresponding class and table pos. in the left
top corner.
•The service parts list is subject to a continuous
and current up-date. You can easily recognize
the issue of your up-date at one sight since the
date of each up-date is mentioned on the
various tables in the right bottom corner.
•In the drawings some of the single parts form
a whole construction group. Main construction
groups are displayed with a thick full-frame.
Sub-construction groups are framed with an
interrupted line.
•Please consider that for small parts (e.g. nuts,
screws, washer) there are minimum order
quantities. You will find this information in the
column "delivery quantity (pc)". Furthermore
some parts can no longer be ordered as single
parts. In such a case please choose out of the
saleable construction groups one group higher.
These single parts bear a note on saleable
constructon groups in the column
"Denomination"
Ausgabe / Edition: 03/00 Printed in Federal Republic of Germany Teile-Nr./Part.-No.: 0791 275801
Postfach 17 03 51, D-33703 Bielefeld • Potsdamer Straße 190, D-33719 Bielefeld
Telefon [phone] • Telefax (05 21) 9 25 24 35

Teileliste und Näheinrichtungen
Spare Parts List and Sewing Equipment
275
Inhaltsverzeichnis Tafel / Table Contens
Armwelle - Unterwelle 1 Arm shaft - Lower shaft
Hubwelle - Hubstange 2 stroke shaft - Stroke bar
Fußlüftung 3 Pressure foot lifting
Spuler K / Stichst. Griff 4 Bobbin winder / grip assy
Schubgetriebe / Schubstange 5 Feeding driving gears /
Feeding rod
Fadenspannungl 6 Thread tension
Ölpumpe 7 Oil pump
Getr. Gehäuse / Schubwelle 8 Gear box / Feeding shaft
Greifer / Fadenabschneider 9 Hook / Thread cutter
Teile für Verriegelung 10, 11, 12 Parts for seam tacking
(275-350024) (275-350024)
Beipack 13 Accessories
Nähleuchte 14 Sewing lamp
Restfadenwächter 15 Rest-thread monitor
Gestell 16 Stand
Antriebspaket DC1600/DA82CV 17 Motor package DC1600/DC82CV
Antriebspaket VD552/6F82AV 18 Motor package VD552/6F82AV
Teilesatz 19 Set of parts
(Mehrweite, mech.) (Kit fullness, mech.)
Teilesatz 20 Set of parts
(Mehrweite, elektr. pneumat.) (Kit fullness, electropneum.)
Fadenwischer 21 Thread wiper
Nähantrieb 22 Sewing drive
Direkt Antrieb 23 Direct drive
Kantenschneider (275-740000) 24 Edge cutter (275-740000)
Teile der Kl. 275-740000 25 Parts of Cl. 275-740000
Winkel mit Schrittmotor 26 Angle with stopmotor (275-742642)
(275-742642)
Steuerung Messerantrieb 27 Knife comanding control
Taster / Bedienfeld 28 Buttons / Control panel
Gestell (Direkt Antrieb) 29 Stand (direct drive)
Näheinrichtungen Sewing equipment
Pläne Plans

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
001Tafel/ Table:
Seite/ Page:
1von/ of 2
Ausgabe/ Edition:
03/2000
Klasse/ Class: 0275

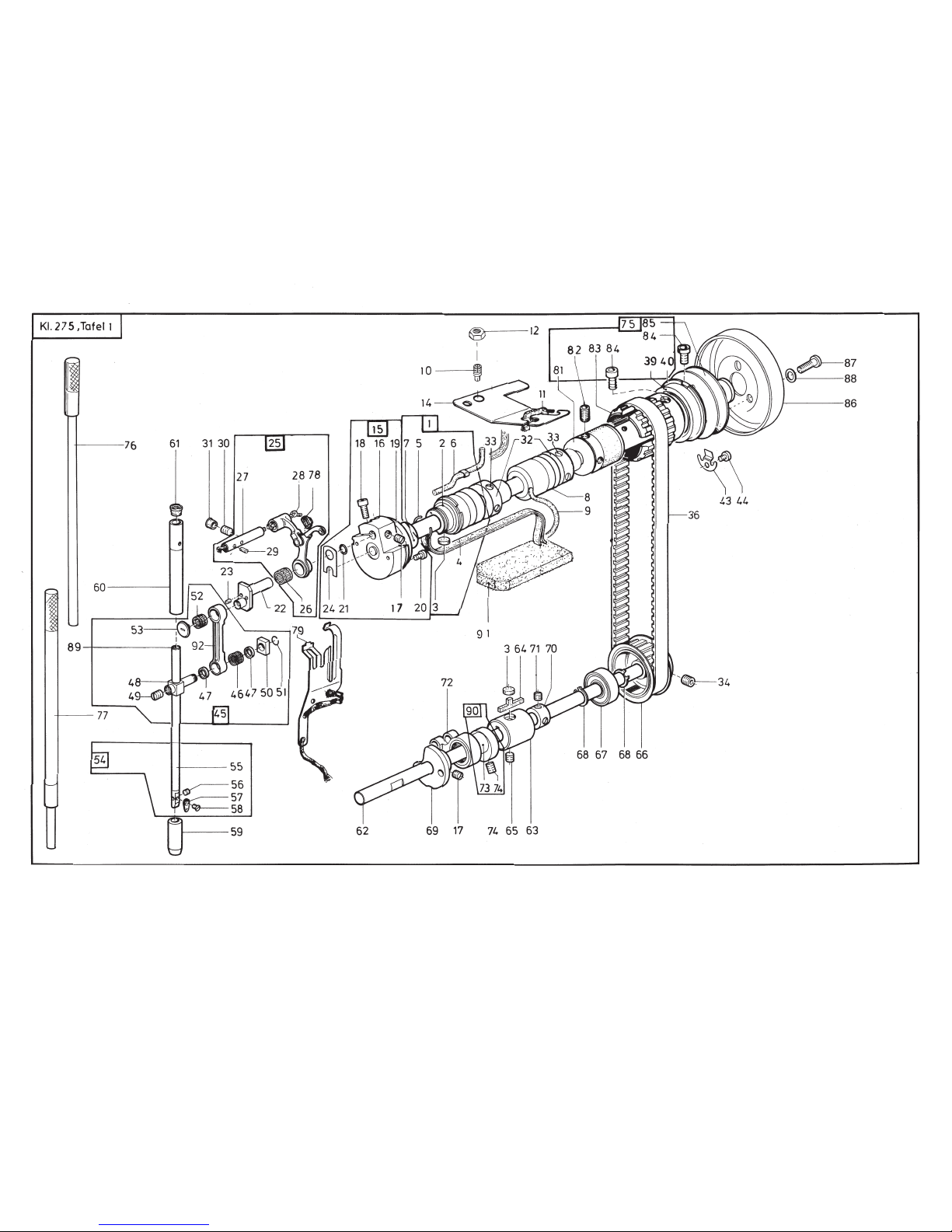

ARMWELLE-UNTERWELLE
ARM SCHAFT-LOWER SHAFT
10271 000014 ARMLAGER K10003
(MIT / WITH POS.2-7)
2Pos.1/ see Pos.110005
30211 000305 A FILZTEIL10006
40002 005889 0700 OELDOCHT10007
50211 000306 B FEDERRING10008
60271 000026 RUNDDOCHT10009
70211 000306 A RING10010
80211 000316 ARMW.LAGER10011
(MIT / WITH POS.9)
99041 100050 OELDOCHT10013
10 0271 000648 GEW.STIFT10014
11 0271 000050 DOCHT U.SCHL.K10015
12 9231 011133 6KT.MUTTER10016
14 0275 380020 LASCHE10017
15 0271 001062 ARMWELLE K10018
(MIT / WITH POS 16-21,24)
16 Pos. 15 / see Pos. 1510020
17 0223 000646 GEWINDESTIFT10021
18 9202 002483 ZYL.SCHR.10022
19 0211 000332 RING10023
20 9203 003653 ZYL.SCHR.10024
21 0211 000331 RUNDDICHTRING10025
22 0271 000096 KURBELZAPFEN10026
23 0002 008308 3325 RUNDFILZ F 04810027
24 0211 000407 ANLAGEPLATTE10028
25 0275 120014 FADENHEBEL K10029
(MIT / WITH POS 26-29,41,78)
26 0211 000408 M1 NADELKRANZ10031
27 Pos. 25 / see pos. 2510032
28 9041 100030 OELDOCHT,RUND10033
29 0002 008308 3325 RUNDFILZ F 04810034
30 9205 102478 GEW.STIFT10035
31 0271 000029 VERSCHL.STOPFEN10036
32 0273 000244 EXZENTER10037
33 0223 000648 GEW.STIFT10038
34 9205 102788 GEW.STIFT10039
36 0211 000355 ZAHNRIEMEN10040
39 9120 080250 RILLENKULA10041
40 9129 016060 SPRENGRING10042
41 9129 023180 NADELROLLE10043
43 0933 000075 HALTEFEDER10044
44 9204 201648 LINSENSCHR.10045
45 0271 000126 NADELZUGSTG.K10046
(MIT / WITH POS 22,23,46-53,92)
46 0211 000208 M4 NADELKRANZ10048
47 0211 000391 A SCHEIBE10049
48 Pos. 45 / see pos. 4510050
49 0223 000646 GEW.STIFT10051
50 0211 000394 GLEITSTEIN K10052
51 0211 000395 SPRENGRING10053
52 0211 000397 M0 NADELKRANZ10054
53 0211 000398 SCHRAUBE10055
54 0211 000339 NADELSTANGE K10056
(MIT / WITH POS 55-58)
55 POS.5410058
56 0556 000148 GEWINDESTIFT10059
57 0291 000159 FADENFUEHRUNG10060
58 9203 312411 SENKSCHR.10061
59 0211 000381 NADELST.BUCHSE10062
60 0211 000376 NADELST.BUCHSE10063
61 0211 000806 STOPFEN10064
62 0271 000502 UNTERWELLE10065
63 0271 000506 LAGERBUCHSE10066
64 0211 000106 FILZTEIL10067
65 0216 000052 GEWINDESTIFT10068
66 0211 000141 A ZAHNRIEMENRAD K10069
(MIT / WITH POS 34)
67 9120 030121 RILLENKULA10071
68 9352 000120 SICH.RING10072
69 0271 000516 FA-KURVE K10073
(MIT / WITH POS 17)

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
001Tafel/ Table:
Seite/ Page:
2von/ of 2
Ausgabe/ Edition:
03/2000
Klasse/ Class: 0275
70 0212 000627 STELLRING K10075
(MIT / WITH POS 71)
71 0570 000055 GEWINDESTIFT10077
72 0211 000133 SCHUBSTANGE K10078
73 Pos.90 / see pos.9010079
74 0223 000648 GEW.STIFT10080
75 0271 000321 ZAHNRIEMENRAD K10081
(MIT / WITH POS 39,40,81-85)
76 0271 000316 MONT.DORN10083
(ZU POS 60)
77 0271 000318 MONT.DORN10085
(ZU POS 59)
78 0271 000119 MANSCHETTE10087
79 0271 000120 OELFANGBLECH10088
81 Pos. 75 / see pos. 7510089
82 Pos. 75 / see pos. 7510090
83 Pos. 75 / see pos. 7510091
84 9202 002473 ZYL.SCHR.10092
85 Pos. 75 / see pos. 7510093
86 0271 000090 HANDRAD10094
87 9204 201977 LINSENSCHR.10095
88 0791 001093 A SCHEIBE10096
89 0570 010007 GUMMISTOPFEN10097
90 0211 000117 EXZENTER K10098
(MIT / WITH POS.73,74)
91 0273 000006 FILZTEIL10100
92 0211 000390 K NADELZUGSTANGE10101

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
002Tafel/ Table:
Seite/ Page:
1von/ of 1
Ausgabe/ Edition:
03/2000
Klasse/ Class: 0275
HUBWELLE-HUBSTANGE
STROKE SHAFT-STROKEBAR
10275 310023 WELLE V10104
21001 001162 HUTSTOPFEN10105
30275 310070 BUCHSE10106
40933 021221 NADELLAGER10107
59352 000100 SICH.RING10108
60275 310193 WELLE V10109
(MIT BUCHSE)
70275 310060 BUCHSE10111
80272 000156 LASCHE K10112
90275 310230 HEBEL10113
10 0272 000151 BOLZEN10114
11 9357 000070 SICH.SCHEIBE10115
12 0271 000756 GEW.STIFT10116
13 0275 310240 ACHSE10117
14 0244 001028 RUNDDICHTRING10118
15 9357 000080 SICH.SCHEIBE10119
16 0272 000141 STAUBSCHEIBE10120
17 0212 000236 DRUCKFEDER10121
18 0272 000143 SCHEIBE10122
19 0265 000138 SPRENGRING10123
20 0275 310253 SCHUBKOPPEL K10124
21 0893 520940 GEW.STIFT10125
22 0911 000339 FL.RD.SCHR.10126
23 0275 310093 KOPPEL K10127
24 0275 130080 KLEMMKLOBEN10128
25 0275 310580 ZAPFENSCHRAUBE10129
26 0275 130060 STOFFSTANGE10130
27 9203 313668 SENKSCHR.10131
28 9203 100631 ZYL.SCHRAUBE10132
29 0211 000439 DRUCKFEDER10133
30 0275 310290 DRUCKFEDER10134
31 0939 002486 B ZYL.ROLLE10135
32 0993 520420 GEW.STIFT10136
33 0275 130023 REGUL.BUCHSE V10137
34 0933 411208 RAENDELMUTTER10138
35 0275 130040 STANGE10139
36 9231 000378 6KT.MUTTER10140
37 0275 130013 LUEFERKLOBEN V10141
38 0275 130070 BLATTFEDER10142
39 9204 201658 LINSENSCHR.10143
40 0265 002032 ZUGFEDER10144
41 0275 100040 GLEITFUEHRUNG10145
42 0211 000373 ZYL.SCHR.10146
43 0275 310040 WINKELHEBEL10147
44 0275 310053 HUBSTANGE V10148
45 0275 310570 ANSATZSCHRAUBE10149
46 0271 000207 SCHEIBE10150
47 0275 130050 LUEFTERLASCHE10151
48 0271 001605 RAENDELMUTTER10152
49 0216 000288 STOPFEN (IN WELLE)10153
50 0275 310080 BOLZEN10154
51 0911 000339 LINSENSCHR.10155

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
003Tafel/ Table:
Seite/ Page:
1von/ of 1
Ausgabe/ Edition:
03/2000
Klasse/ Class: 0275
FUSSLUEFTUNG
PRESSURE FOOT LIFTING
10211 000420 ZAPFENSCHRAUBE10158
20219 000185 WINKELHEBEL V10159
30275 130050 LUEFTERLASCHE10160
40265 002032 ZUGFEDER10161
59357 000090 SICH.SCHEIBE10162
60211 000422 LUEFTERZ.DRAHT10163
70219 000193 WINKELHEBEL V10164
80271 000185 LUEFTERZUGDRAHT10165
90271 000681 HEBEL K10166
(MIT / WITH POS 10-14,5)
10 Pos. 9 / see pos. 910168
11 0291 000178 M3 NADELKRANZ10169
12 0271 000692 BOLZEN10170
13 9357 000080 SICH.SCHEIBE10171
14 9231 110137 6KT.MUTTER10172
15 0271 000662 WINKELHEBEL K10173
(MIT / WITH POS 16,17,33)
16 9231 110128 6KT.MUTTER10175
17 9205 024358 GEW.STIFT10176
18 0223 000459 K KNIEHEBEL K10177
(MIT / WITH POS 19-24)
19 9205 102788 GEW.STIFT10179
20 0223 000452 K VERB.KLOBEN10180
(MIT / WITH POS 21)
21 9202 002887 ZYL.SCHR.10182
22 0223 000454 STELLWINKEL10183
23 Pos.18 / see pos.1810184
24 0223 000450 K KUPPL.ACHSE V10185
25 0271 000661 KNIEHEBEL-BAUS.10186
(MIT / WITH POS 15,18,26-31)
26 0271 000667 KNIEH.ACHSE10188
27 9357 000100 SICH.SCHEIBE10189
28 0219 000840 DREHFEDER10190
29 1001 009140 ANSATZSCHRAUBE10191
30 0024 000080 A SCHEIBE10192
31 0271 000672 DRUCKSTANGE10193
32 9357 000070 SICH.SCHEIBE10194
33 siehe Pos.15/ see pos.1510195
