DURKOPP ADLER 697 Guide

Teileliste und Näheinrichtungen
Spare Parts List and Sewing Equipment
697
Postfach 17 03 51, D-33703 Bielefeld •Potsdamer Straße 190, D-33719 Bielefeld
Telefon [phone] •Telefax (05 21) 9 25 2645
Ausgabe / Edition: 12/00 •LU Printed in Federal Republic of Germany Teile-/Part-No.:0791 697801

Teileliste und Näheinrichtungen
Spare Parts List and Sewing Equipment
697
Inhaltsverzeichnis Tafel/Table Contents
Grundtype 1-4 Base type
Besondere Teile der 697 - 153, - 153 H, 5 Special parts of the 697 - 153, - 153 H,
- 453 P - 453 P
Besondere Teile der 697 - 403 P, - 453 P 6 Special parts of the 697 - 403 P, - 453 P
Besondere Teile der 697 - 155, - 6155, 7 Special parts of the 697 - 155, - 6155,
- 15155, - 24155 - 15155, - 24155
Besondere Teile der 697 - 6155, - 24155 8 Special parts of the 697 - 6155, - 24155
Besondere Teile der 697 - 15155 9 Special parts of the 697 - 15155
Besondere Teile der 697 - 15155, - 24155 10 Special parts of the 697 - 15155, - 24155
Beipack 11, 12 Accessories
Zusatzeinrichtung Z116 1701 13 Additional equipment Z116 1701
Fußlüftung 14 Footlifting
Nähantrieb (VD552/6F82AV) 15 Sewing drive (VD552/6F82AV)
Nähleuchten, Nähantrieb (FIR) 16 Sewing lamp, sewing drive (FIR)
Wartungseinheit 17 Maintenance unit
Näheinrichtungen Sewing equipment

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
001Tafel/ Table:
Seite/ Page:
1von/ of 2
Ausgabe/ Edition:
12/2000
Klasse/ Class: 0697

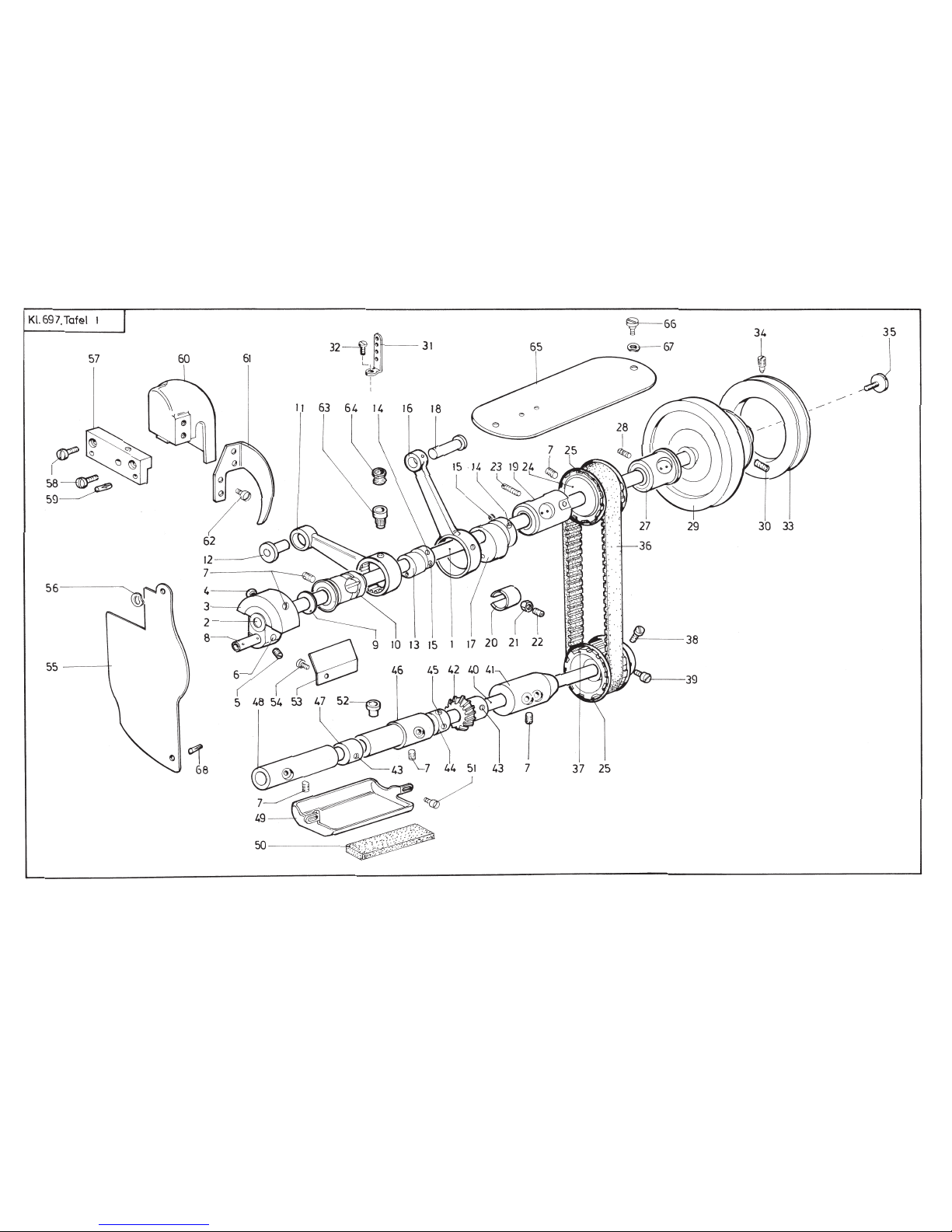

Grundtyp Base type
10249 000006 Armwelle10003
20219 000321 Verschl.-Kappe10004
30249 000010 K Kurbel,kpl.10005 (mit Pos. 4, 5, 6 und 7)
40249 000011 Zapfenschraube10007
50249 000016 Gewindestift10008
60249 000016 Gewindestift10009
70012 000232 Gewindestift10010
80380 000045 Kurbelzapfen10011
90249 000008 Scheibe10012
10 0082 000382 K Armlager10013
11 0241 000263 Zugstange10014
12 0241 000188 Hülse10015
13 0541 001378 Exzenter,kpl10016
14 0241 000183 Gewindestift10017
15 0249 000016 Gewindestift10018
16 0697 000132 Zugstange10019
17 0697 000133 Exzenter,kpl.10020 (mit Pos. 14 und 15)
18 0697 000129 Bolzen10022
19 0249 000190 K Armlager,kpl.10023 (mit Pos. 20, 21 und 22)
20 0249 000205 Klemmring10025
21 0055 000250 6,Kt.Mutter10026
22 0249 000206 Gewindestift10027
23 0233 000152 Gewindestift10028
24 0249 000417 K Riemenlauf,kpl.10029 (mit Pos. 7, 25 und 26)
25 0251 000195 Ring10031
27 0249 000193 MT Armlager10032
28 0078 000018 Gewindestift10033
29 0223 001738 K Handrad,kpl.10034 (mit Pos. 30, 31 und 32)
30 0075 000133 Gewindestift10036
31 0249 000136 Fadenführung10037
32 0021 000185 Zylinderschraube10038
33 0505 000018 Zusatzring,kpl.10039 (mit Pos. 34)
34 0505 000020 Gewindestift10041
35 0249 000009 Schraube10042
36 0549 000415 A Gurt10043
37 0249 000420 K Riemenlauf,kpl.10044 (mit Pos. 25, 38 und 39)
38 0249 000421 Zylinderschraube10046
39 0249 000423 Zylinderschraube10047
40 0249 000305 Antriebswelle10048
41 0249 000313 Lagerbuchse10049
42 0697 000455 Kegelrad,kpl.10050 (mit Pos. 43)
43 0301 000313 Gewindestift10052
44 0249 000326 K Stellring,kpl.10053 (mit Pos. 45)
45 0223 000646 Gewindestift10055
46 0249 000309 Lagerbuchse10056
47 0225 000457 Hubexzenter,kpl.10057 (mit Pos. 43)
48 0249 000306 Lagerbuchse10059
49 0249 000323 Ölfangschale10060
50 0249 000325 Filzteil10061
51 0015 000264 Zylinderschraube10062
52 0024 000449 Kugelöler10063
53 0249 000175 Ölfangblech10064
54 0075 000200 Zylinderschraube10065
55 0697 000258 Frontplatte10066
56 0052 000861 Federscheibe10067
57 0697 000004 Lagerplatte10068
58 0902 000602 Zylinderschraube10069
59 0380 000009 Stift10070
60 0697 000297 Schutzhaube10071
61 0697 000299 Halteblech10072
62 9203 100938 Zylinderschraube10073
63 0241 000185 Öltopf10074

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
001Tafel/ Table:
Seite/ Page:
2von/ of 2
Ausgabe/ Edition:
12/2000
Klasse/ Class: 0697
64 0211 000013 Kunststoffmuffe10075
65 0249 000199 Armdeckel10076
66 0249 000200 Zylinderschraube10077
67 0211 000056 Federscheibe10078
68 0216 000007 Stift10079

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
002Tafel/ Table:
Seite/ Page:
1von/ of 2
Ausgabe/ Edition:
12/2000
Klasse/ Class: 0697
Grundtyp Base type
10697 000008 Lagerbock10082
29203 004278 Zylinderschraube10083
30697 000118 Antriebswelle,kpl.10084
(mit Pos. 4)
40933 920988 Gewindestift10086
50697 000127 K Antriebshebel,kpl.10087
(mit Pos. 4, 6 und 7)
69202 003178 Zylinderschraube10089
70570 000304 6,Kt.Schraube10090
80697 000113 Zugstange10091
90251 000034 Bolzen10092
10 0570 000055 Gewindestift10093
11 0697 000124 K Bolzen10094
12 0241 000196 Antriebswelle,kpl.10095
(mit Pos. 13 und 14)
13 0241 000198 Kurbelzapfen10097
14 0055 000405 6,Kt.Mutter10098
15 0241 000189 Antriebshebel,kpl.10099
(mit Pos. 16)
16 0040 000139 Zylinderschraube10101
17 0241 000192 Bolzen10102
18 0557 000582 Scheibe10103
19 0241 000193 6,Kt.Mutter10104
20 0241 000200 Zuglasche10105
21 0241 000201 Winkelhebel,kpl.10106
(mit Pos. 22, 23 und 24)
22 0241 000210 Bolzen10108
23 9330 000098 Scheibe10109
24 9231 110108 6,Kt.Mutter10110
25 0460 000114 Schraube10111
26 0460 000094 Gelenkstück10112
27 0460 000095 Transportstange10113
28 0697 000137 Nadelst.-Kulisse10114
29 0380 000060 Bolzen10115
30 0697 000145 Ring10116
31 0216 001146 Gewindestift10117
32 0249 000050 Führungswinkel10118
33 0249 000051 A Scheibe10119
34 0249 000161 Zylinderschraube10120
35 0249 000118 Schaftschraube10121
36 0697 000088 Nadelstange,kpl.10122
(mit Pos. 37)
37 0702 000073 Gewindestift10124
38 0697 000091 Kreuzkopf10125
39 0697 000100 Fadenhebel10126
40 0249 000018 K Kreuzkopf10127
41 0249 000094 Gewindestift10128
42 0249 000017 Nadelzugstange10129
43 0549 001297 Skalablech*10130
44 0212 000044 Senkschraube10131
45 0241 000279 K Stichst.-Knopf,kpl.10132
(mit Pos. 46 bis 50)
46 0204 000922 Stichst.-Stift10134
47 0241 000283 Führungsblech10135
48 0204 000925 Stellmutter10136
49 0204 000928 Stahlkugel*10137
50 0204 000927 Druckfeder10138
51 0241 000275 Stichstellhebel10139
(mit Pos. 52)
52 9205 102178 Zyl.-Schraube10141
53 0381 160170 Wechselscheibe10142
54 0697 000426 Schubstange10143
55 0249 000220 K Exzenterstein10144
56 0249 000246 K Schubexzenter10145
57 9205 102178 Gewindestift10146
58 9205 102178 Gewindestift10147
59 0697 003335 Transportstange*10148
60 0697 000398 Transporthebel,kpl.*10149
(mit Pos. 61)
61 0351 000092 Zyl.-Schraube10151
62 0241 000318 Ansatzschraube*10152
63 0697 000401 Scheibe10153

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
002Tafel/ Table:
Seite/ Page:
2von/ of 2
Ausgabe/ Edition:
12/2000
Klasse/ Class: 0697
64 9330 000118 Scheibe10154
65 0570 000939 B 6,Kt.Mutter*10155
66 0239 000108 Transportwelle,kpl.10156
(mit Pos. 67, 68, 69 und 70))
67 0055 000276 Gewindestift10158
68 0249 000055 B Scheibe10159
69 0249 000052 Gleitstein10160
70 0249 000053 Bolzen10161
71 0380 007297 Schubwelle,kpl. best. aus10162
Pos. 72, 73 und 75
72 0380 007297 A Schubwelle10164
73 0380 007306 Gabelhebel,kpl.10165
(mit Pos. 4 und 74)
74 9202 002893 Zyl.-Schraube10167
75 0249 000258 A Haltebolzen10168
76 0249 000251 Stellring,kpl.10169
(mit Pos. 77)
77 0249 000016 Gewindestift10171
78 0549 000261 K Transport-Halter,kpl.10172
(mit Pos. 49, 79 und 80)
79 0021 000256 Druckfeder*10174
80 0249 000274 Stellschraube*10175
81 0225 000449 Exzentergabel,kpl.10176
(mit Pos. 82 und 83)
82 0249 000265 Filzteil10178
83 0012 000102 Zyl.-Schraube10179
84 0021 000185 Zyl.-Schraube10180
85 0249 000264 A Scheibe10181
86 0380 007294 Kloben,kpl.*10182
(mit Pos. 87)
87 9203 004328 Zyl.-Schraube*10184
88 0249 000282 Ansatzschraube10185
89 0249 000282 A Ring10186
90 9330 000108 Scheibe10187
91 9231 110128 6,Kt.Mutter10188
92 0541 000292 Stopfen10189
93 0697 003366 Fadenführung10190
94 0211 000256 Fadenklemmfeder10191
95 0933 020030 Scheibe10192
96 0697 003366 Fadenführung10193
97 0933 020030 Scheibe10194
98 0211 000256 Linsenschraube10195
* nur für Reparatur

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination

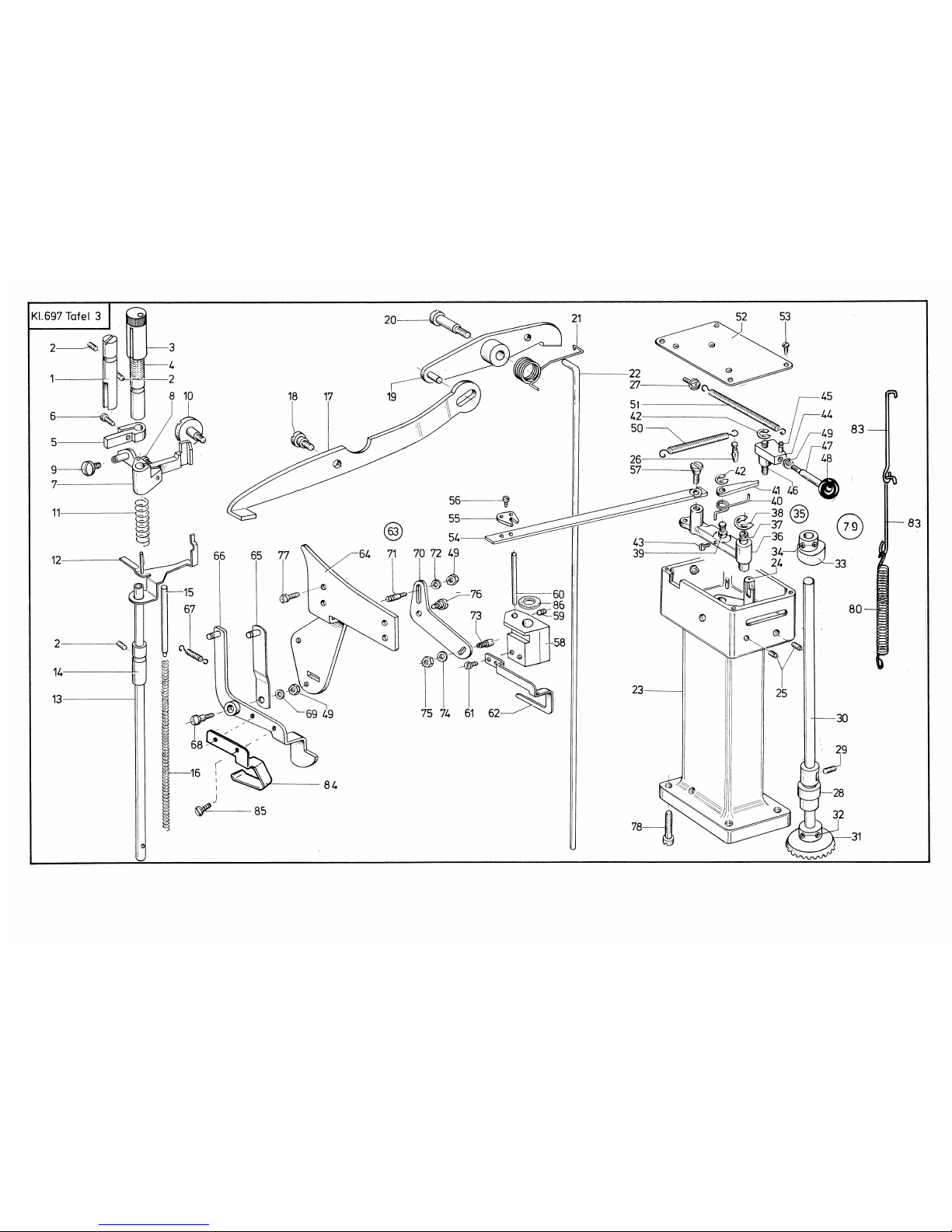

003Tafel/ Table:
Seite/ Page:
1von/ of 2
Ausgabe/ Edition:
12/2000
Klasse/ Class: 0697
Grundtyp Base type
10249 000099 Führungsbolzen10200
20249 000094 Gewindestift10201
30223 000112 Regulierbuchse10202
40223 000111 Führungsbuchse10203
50249 000097 K Führungskloben,kpl.10204
(mit Pos. 6)
60078 000112 Zyl.-Schraube10206
70697 000186 Hebelkloben,kpl.10207
(mit Pos. 8 und 9)
80460 000113 Zyl.-Schraube10209
90460 000114 Linsenschraube10210
10 0241 000132 Ansatzschraube10211
11 0697 000195 Druckfeder10212
12 0697 000191 Auslöseblech10213
13 0697 000168 Stoffstange10214
14 0225 000097 Führungsbuchse10215
15 0380 000203 Druckstift10216
16 0380 000202 Druckfeder10217
17 0241 000153 Lüfterhebel10218
18 0012 000012 Ansatzschraube10219
19 Z115 000427 Lüfterhebel10220
20 0012 000014 Ansatzschraube10221
21 Z115 000408 Drehfeder10222
22 0697 000221 Lüfterzugdraht10223
23 0697 000019 Schaltsäule,kpl.10224
(mit Pos. 24, 25, 26,
27, 28 und 29)
24 0697 000028 Anschlagbolzen10227
25 9205 102178 Gewindestift10228
26 0211 000511 Federstift10229
27 0223 000688 Schrauböse10230
28 0697 000575 Buchse10231
29 0902 000140 Gewindestift10232
30 0697 000573 Welle10233
31 0697 000455 Kegelrad,kpl.10234
(mit Pos. 32)
32 0301 000313 Gewindestift10236
33 0697 000582 Exzenter,kpl.10237
(mit Pos. 34)
34 0702 000020 Gewindestift10239
35 0697 000586 Exzenterhebel,kpl.10240
best. aus Pos. 25, 36, 37, 38,
41 und 42
36 0697 000587 Exzenterhebel10243
37 0212 000075 Bolzen10244
38 9357 000080 Sicher.-Scheibe10245
39 0697 000592 Bolzen10246
40 0697 000594 Drehfeder10247
41 0697 000593 Klinke10248
42 9357 000060 Sicher.-Scheibe10249
43 9203 100001 Zyl.-Schraube10250
44 0697 000611 Schalthebel,kpl.-10251
(mit Pos. 45)
45 0551 001805 Federstift10253
46 0697 000615 Bolzen10254
47 0697 000618 K Schaltstange,kpl.10255
(mit Pos. 48 und 49)
48 0697 000620 Kugelgriff10257
49 9231 000051 6,Kt.Mutter10258
50 0100 052171 Zugfeder10259
51 0557 001186 Zugfeder10260
52 0697 000623 Abdeckplatte10261
53 9203 100021 Zyl.-Schraube10262
54 0697 000604 Zugstange,kpl.10263
(mit Pos. 55 und 56)
55 0697 000606 Mitnehmerstück10265
56 0557 002301 Zyl.-Schraube10266
57 0902 000540 Ansatzschraube10267
58 0697 000199 Schl.-Halterbuchse,kpl.10268
(mit Pos. 59, 60 und 61)
59 9205 101548 Gewindestift10270
60 0697 000203 Stift10271

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
003Tafel/ Table:
Seite/ Page:
2von/ of 2
Ausgabe/ Edition:
12/2000
Klasse/ Class: 0697
61 9203 100001 Zyl.-Schraube10272
62 0697 000201 Schlingenhalter10273
63 0697 000261 Führungswinkel,kpl.10274
best. aus Pos. 49 und 64 bis 69
64 0697 000262 Führungswinkel10276
65 0697 000271 Federhebel10277
66 0697 000265 Tasthebel10278
67 0697 000274 Zugfeder10279
68 0697 000276 Ansatzschraube10280
69 0100 019243 Scheibe10281
70 0697 000281 Hebel,kpl.10282
mit Pos. 49 und 71 bis 76)
71 0697 000286 Stiftschraube10284
72 9330 000088 Scheibe10285
73 0697 000283 Stiftschraube10286
74 9330 200078 Scheibe10287
75 9231 110038 6,Kt.Mutter10288
76 0420 000368 Ansatzschraube10289
77 9203 100631 Zyl.-Schraube10290
78 0216 000377 Zyl.-Schraube10291
Teile für SH Einrichtung
79 0697 000349 SH-Einrichtung,kpl.10293
best. aus Pos. 80 - 83
80 0204 000627 Zugfeder10295
82 0043 000078 Zyl.-Schraube10296
83 0697 000360 Federhaken10297
84 0697 000269 Gleithebel10298
85 0944 001366 Schraube10299
86 0697 000198 Scheibe,(Vulkolan)10300

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
004Tafel/ Table:
Seite/ Page:
1von/ of 2
Ausgabe/ Edition:
12/2000
Klasse/ Class: 0697
Grundtyp Base type
10549 000345 A Greiferblock10303
20549 000350 K Greiferwelle10304
20697 003361 Greiferwelle10305
30549 000351 K Stellring,kpl.10306
(mit Pos. 4)
40549 000352 Gewindestift10308
50549 000385 Öffnerfinger,kpl.10309
(mit Pos. 6 und 7)
60549 000387 Exzentergabel10311
70092 000111 Zyl.-Schraube10312
80549 000389 Ansatzschraube10313
90523 000306 Schieber10314
10 0549 000392 Einsatz10315
11 0549 000403 Deckblech10316
12 0549 000402 Deckblech10317
13 0739 000297 Senkschraube10318
14 9203 003653 Zyl.-Schraube*10319
15 9330 000098 Scheibe10320
16 9201 113737 6,Kt.Schraube10321
17 9330 000127 Scheibe10322
17 0249 000319 Schraubenradpaar,kpl.10323
(best. aus Pos. 18 und 20)
18 0249 000319 Schraubenrad,kpl.10325
(mit Pos. 19)
19 0249 000341 Gewindestift10327
20 0249 000320 K Schraubenrad,kpl.10328
(mit Pos. 21 und 22)
21 0249 000322 Gewindestift10330
22 0249 000321 Gewindestift10331
23 0204 000175 Zyl.-Schraube10332
24 0650 000054 Scheibe10333
25 0223 000646 Gewindestift10334
26 0549 001491 Greifer,kpl.10335
best. aus Pos. 27 und 31
27 0549 001306 Greifer,kpl.10337
mit Pos. 28, 29 und 30)
28 0549 001310 Schutzblech10339
29 0249 000407 Greiferdeckel10340
30 0249 000359 Senkschraube10341
31 0249 000369 K Spulengehäuse,kpl.10342
best. aus Pos. 32 und 34
32 0249 000362 K Spulengeh.-Unt.,kpl.10344
(mit Pos. 33)
33 0249 000367 Tuchscheibe10346
34 0249 000369 Spulengeh.-Obert.,kpl.10347
(mit Pos. 35, 36 und 37)
35 0380 003847 Spannungsfeder10349
36 0249 000371 A Regulierschraube10350
37 0249 000371 Schraube10351
38 0249 000372 Spule10352
39 0549 000384 Scheibe10353
40 0549 000355 Senkschraube10354
41 0697 000631 Auflageblech10355
42 0570 000252 Abreißblech10356
43 0211 009052 Scheibe10357
44 9203 100618 Zyl.-Schraube10358
45 0523 000432 Greifersäule10359
46 0549 000331 Zyl.-Schraube10360
47 0541 000425 Transp.-Hebel10361
48 0549 000337 Kulissenstein10362
49 0541 000433 Platte10363
50 9231 110108 6,Kt.Mutter10364
51 0541 000429 Ansatzschraube10365
52 9203 100971 Zyl.-Schraube10366
53 0219 006335 Stangenkopf10367
54 0219 006336 Zyl.-Schraube10368
55 0212 000232 6,Kt.Mutter10369
56 0100 019150 Gewindestift10370
57 0650 000072 Scheibe10371
58 0545 000702 Abdeckkappe10372
59 0697 000301 Fadenspannung,kpl.10373
best. aus Pos. 60 bis 73, 98, 99, 100

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
004Tafel/ Table:
Seite/ Page:
2von/ of 2
Ausgabe/ Edition:
12/2000
Klasse/ Class: 0697
60 0797 000302 Halteblech10375
61 0211 050214 Spann.-Scheibe10376
62 0114 000202 Stegscheibe10377
63 0004 000079 Spannungsfeder10378
64 0211 000482 Reguliermutter10379
65 0216 000556 Nasenscheibe10380
66 0211 001012 Kapsel10381
67 0216 000507 Spannhülse10382
68 9203 100001 Linsenschraube10383
69 0380 008856 Auslöseblech10384
70 0249 000151 Ansatzschraube10385
71 0252 000604 Auslösestift10386
72 0249 000163 Fadenführung10387
73 9203 100001 Zyl.-Schraube10388
74 0152 000264 Linsenschraube10389
75 0249 000161 Zyl.-Schraube10390
76 0241 000235 Auslösestift10391
77 0244 014241 Fadenklemme,kpl.10392
(best. aus Pos. 78,
82 bis 89, 93 bis 97, 101)**
78 0244 014243 Fadenführung10395
79 0249 000166 Fadenführung10396
80 0249 000167 Linsenschraube10397
81 0249 000168 Fadenführung10398
82 0244 014249 Druckfeder10399
83 0244 014247 Druckstück10400
84 0244 014248 Ansatzschraube10401
85 0244 014251 Lagerbock10402
86 9204 001258 Senkschraube10403
87 0244 014254 Hebel10404
88 0244 014258 Kloben10405
89 9203 003028 Zyl.-Schraube10406
90 0460 000441 Zyl.-Schraube10407
91 9205 102178 Gewindestift10408
92 0078 000127 Senkschraube10409
93 0244 014261 Blattfeder10410
94 0697 004103 Buchse10411
95 0244 014267 Fadenführung10412
96 0933 020030 Scheibe10413
97 9203 002421 Zyl.-Schraube10414
98 0697 000310 Fadenregulator10415
99 0244 000337 Lasche10416
100 0739 000297 Zyl.-Schraube10417
101 0702 000063 Zyl.-Schraube10418
102 9203 003718 Zyl.-Schraube**10419
Einrichtungen
* Transporteur-Schraube für 697-
6155
und- 24 155 und -24 155 siehe
Tafel 8,
Pos. 45
** für -15155, -24155

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
005Tafel/ Table:
Seite/ Page:
1von/ of 1
Ausgabe/ Edition:
12/2000
Klasse/ Class: 0697
Besondere Teile der Special parts of the
697-153; -153 H; -453 P 697-153; -153 H; -453 P
10227 000205 Lagerbock,kpl.10430 (mit Pos. 2 und 3)
20216 000052 Gewindestift10432
39205 102168 Gewindestift10433
40227 000210 Bolzen10434
50227 000211 Bolzen10435
69202 002493 Zyl.-Schraube10436
70216 000377 Zyl.-Schraube10437
80697 002003 Messerträger,kpl.10438 (mit Pos. 9 und 10)
90014 007464 Zyl.-Schraube10440
10 9231 110038 6,Kt.Mutter10441
11 0697 002011 Messerwinkel,kpl.10442 (mit Pos. 12, 13 und 14)
12 0697 002015 Lasche10444
13 0270 000263 Zyl.-Schraube10445
14 9205 023068 Gewindestift10446
15 0556 000080 Zyl.-Schraube10447
16 0557 000591 Scheibe10448
17 0697 002285 Hebel,kpl.10449 mit Pos. 3, 18, 19 und 20)
18 0204 001118 Bolzen10451
19 0204 001120 Feder10452
20 0204 001119 Mutter10453
21 0216 000111 Bolzen10454
22 0227 000237 Feder10455
23 0697 002041 K Hebel kpl. best. aus10456 Pos. 24, 25, 26, 27 und 28*
24 0697 002041 Schalterhebel,kpl.10458 (mit Pos. 25 und 26)*
25 0227 000247 Schraubenbolzen10460
26 0216 000688 Kugelknopf*10461
27 0227 000249 Bolzen*10462
28 0227 000250 Feder*10463
29 0227 000245 Zugstange10464
30 0227 000244 Bolzen10465
31 0697 002291 Antr.-Hebel,kpl.10466 (mit Pos. 3 und 32)
für 697-153 H
Antr.-Hebel,kpl.
(mit Pos. 3 und 32)
für 697-153, -453 P
32 9202 002893 Zyl.-Schraube10472
34 0227 000683 Obermesser10473 (für 697-153 H)
35 0227 000682 Obermesser10475 (für 697-153, -453P)
36 0227 000682 A Obermesser10477 (für 697-153,-153H,-453P)
37 0697 002075 Obermesser10479 (für 697-153 Hartmetall)
38 0697 002051 Greifersäule10481
41 0697 002052 K Abdeckkappe10482
42 0547 000837 Deckblech10483
43 0547 000835 Halteblech10484
44 0547 000836 Halteblech10485
45 0547 000838 Deckblech10486
46 9203 313068 Senkschraube10487
47 0697 002061 Auflageblech10488
48 0933 000587 Federscheibe10489
49 0223 000699 A Ansatzschraube10490
50 0227 000607 K Schneidblatt10491
51 0204 001065 A Senkschraube10492
53 9231 000347 Mutter10493
* nicht für 697-153 H

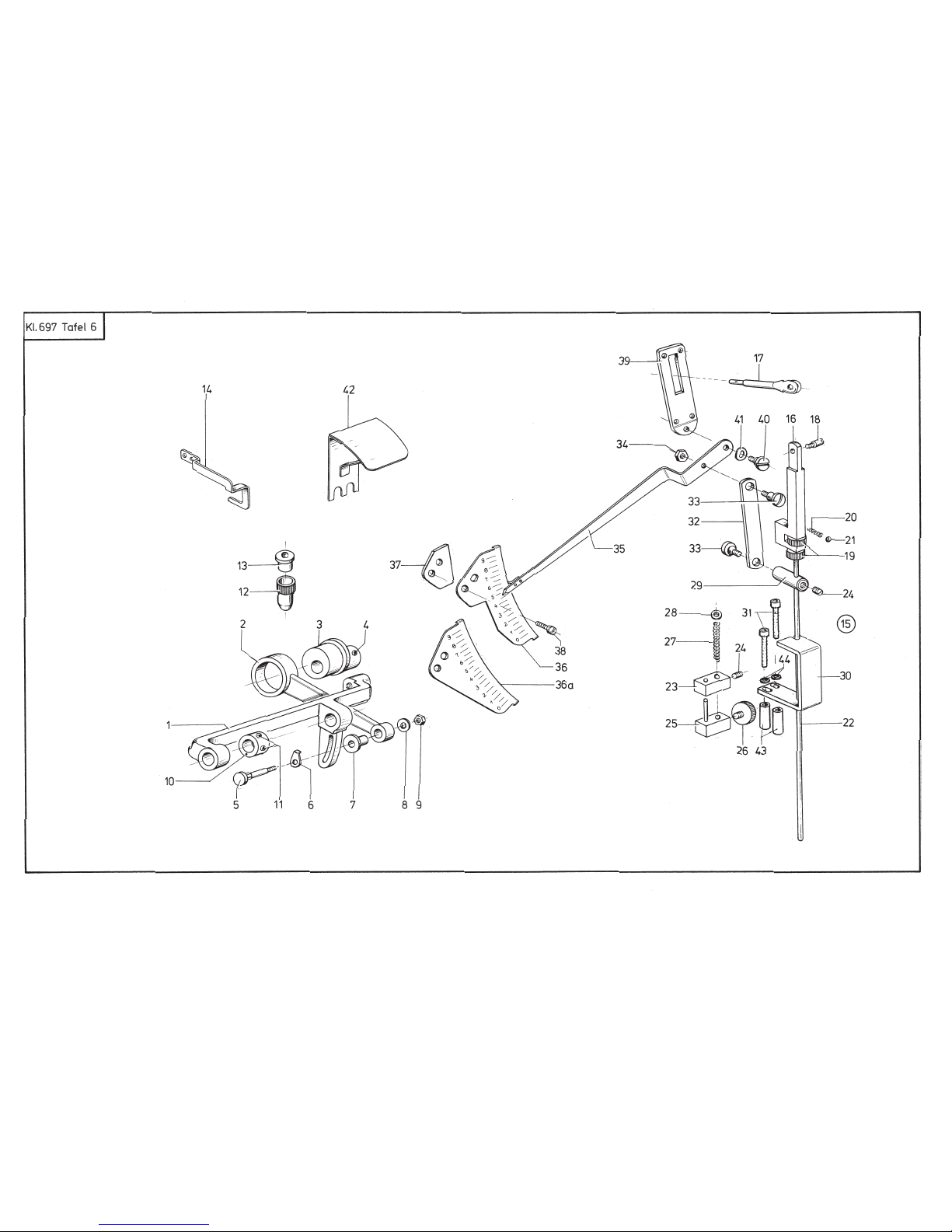

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
006Tafel/ Table:
Seite/ Page:
1von/ of 1
Ausgabe/ Edition:
12/2000
Klasse/ Class: 0697
Besondere Teile der -403P; -453P
Special parts of the -403P; -453P
10541 001791 Bügel10498
20541 001448 Zugstange10499
30541 001444 Exzenter,kpl.10500 (mit Pos. 4)
40249 000016 Gewindestift10502
50241 000192 Bolzen10503
60541 001374 Anschlagblech10504
70241 000188 Hülse10505
80557 000582 Scheibe10506
90241 000193 6,Kt.Mutter10507
10 0249 000251 K Stellringkt.kpl.10508 (mit Pos. 4)
11 0249 000016 Gewindestift10510
12 0541 001343 Hülse10511
13 0244 000049 Kugelöler10512
14 0697 002341 Schlingenhalter10513
15 0541 001731 Gestänge,kpl.10514 best. aus Pos. 16 bis 22
16 0252 001614 Einstellkloben10516
17 0541 001732 Stichst.-Stift10517
18 0557 000015 Stiftschraube10518
19 0204 000925 Stellmutter10519
20 0204 000927 Druckfeder10520
21 0204 000928 Kugel10521
22 0541 001738 Druckstange10522
23 0541 001394 Kloben,kpl.10523 (mit Pos. 24)
24 0541 001395 Gewindestift10525
25 0541 001396 Kloben,kpl.10526 (mit Pos. 26)
26 0255 000121 Schraube10528
27 0560 000302 Druckfeder10529
28 0650 000054 Scheibe10530
29 0541 001431 Kloben,kpl.10531 (mit Pos. 24)
30 0541 001406 Führungsblech10533
31 9202 002977 Zyl.-Schraube10534
32 0541 001435 Zuglasche10535
33 0055 000363 Kugelschraube10536
34 0055 000405 6,Kt.Mutter10537
35 0541 001421 Zeiger10538
36 0697 002788 Skalablech10539 (für 697-453P)
36 0541 001428 Skalablech10541 (für 697-403P)
37 0541 001429 Unterlegplatte10543
38 0092 000194 Zyl.-Schraube10544
39 0541 001754 Skalablech10545
40 0223 000699 A Ansatzschraube10546
41 0021 000156 Scheibe10547
42 0697 002343 Auflageblech10548 (für 697-403P)
43 0793 022212 Buchse10550
44 9330 000107 Scheibe10551

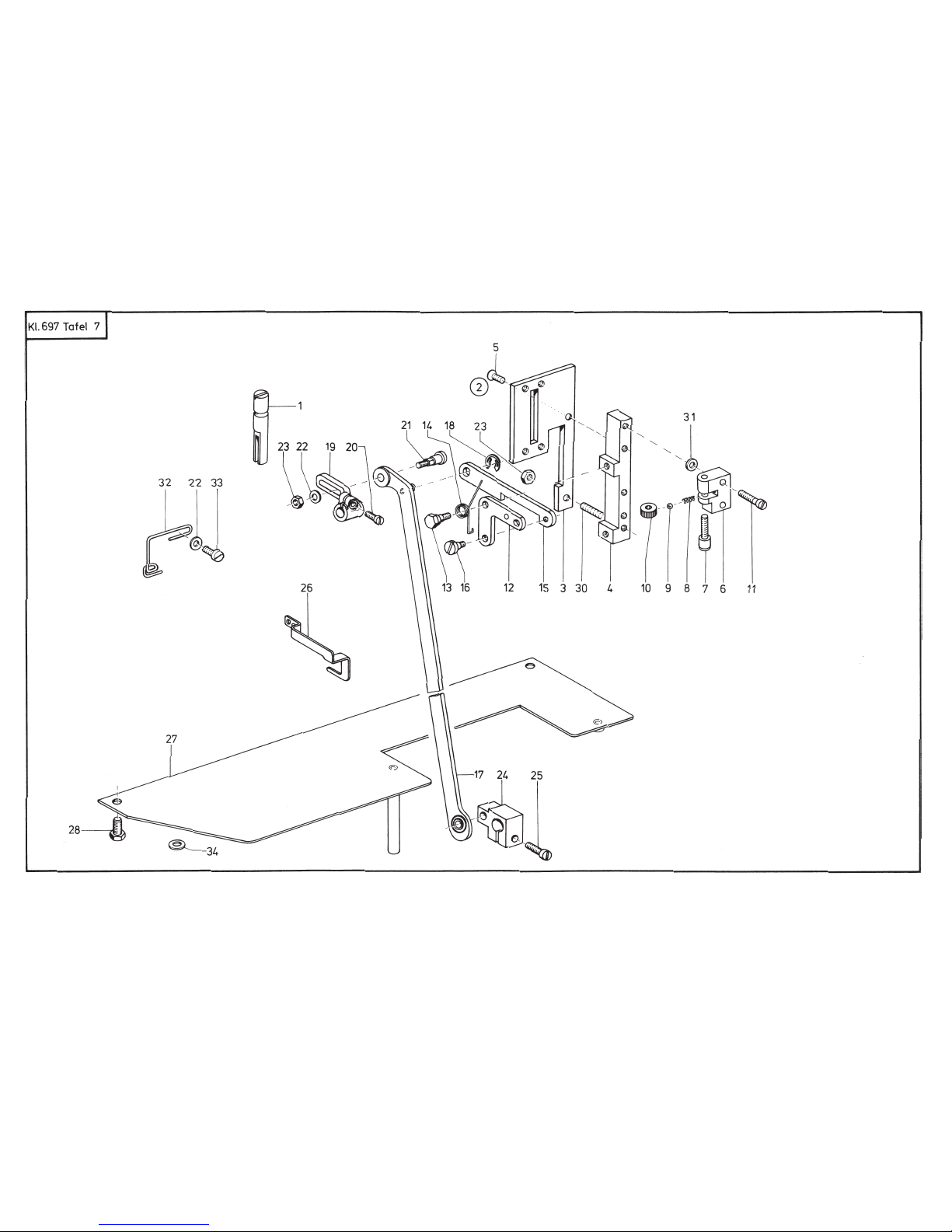

Pos. Teile-Nr. Benennung Denomination Pos. Teile-Nr. Benennung Denomination
007Tafel/ Table:
Seite/ Page:
1von/ of 1
Ausgabe/ Edition:
12/2000
Klasse/ Class: 0697
Besondere Teile der Special parts of the
697-155; -6155; -15155; -24155 697-155; -6155; -15155; -24155
10697 003301 Führungsbolzen10555
20697 003305 Platte,kpl.10556 best. aus Pos. 3 bis 14
30697 003306 Platte10558
40697 003307 Leiste10559
59203 313958 Senkschraube10560
60697 003311 Anschlagstück,kpl.10561 (mit Pos. 7, 8, 9 und 10)
70211 000570 Bolzen10563
80650 000045 Feder10564
90211 000568 Kugel10565
10 0211 000571 Rändelmutter10566
11 0216 000377 Zyl.-Schraube10567
12 0697 073321 Übertr.-Hebel10568
13 0697 003323 Ansatzschraube10569
14 0697 003322 Drehfeder10570
15 0697 003325 Lasche10571
16 0223 000699 A Ansatzschraube10572
17 0697 003335 Transportstange10573
18 9357 000080 Sicher.-Ring10574
19 0697 003331 Transporthebel,kpl.10575 (mit Pos. 20)
20 0351 000092 Zyl.-Schraube10577
21 0697 003341 Ansatzschraube10578
22 9330 000098 Scheibe10579
23 9231 110108 6Kt.Mutter10580
24 0697 003346 Kloben,kpl.10581 (mit Pos. 25)
25 9203 004328 Zyl.-Schraube10583
26 0697 072341 Schlingenhalter10584
27 0380 006841 Platte*10585
28 9201 113677 6Kt.Schraube10586
29 0211 010795 Scheibe10587
30 0558 000425 Gewindestift10588
31 0558 000693 Scheibe10589
32 0697 004107 Fadenführung*10590
33 0249 000382 Zyl.-Schraube10591
34 9330 000127 Scheibe*10592
*nur für 697-15155, -24155
