3
Table of Contents
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A
Table of contents
Instructions for use ...............................................................................4
Function ........................................................................................4
Technical specications............................................................................5
Cleaning ........................................................................................5
Mounting .......................................................................................6
Adjustment .....................................................................................7

4
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com

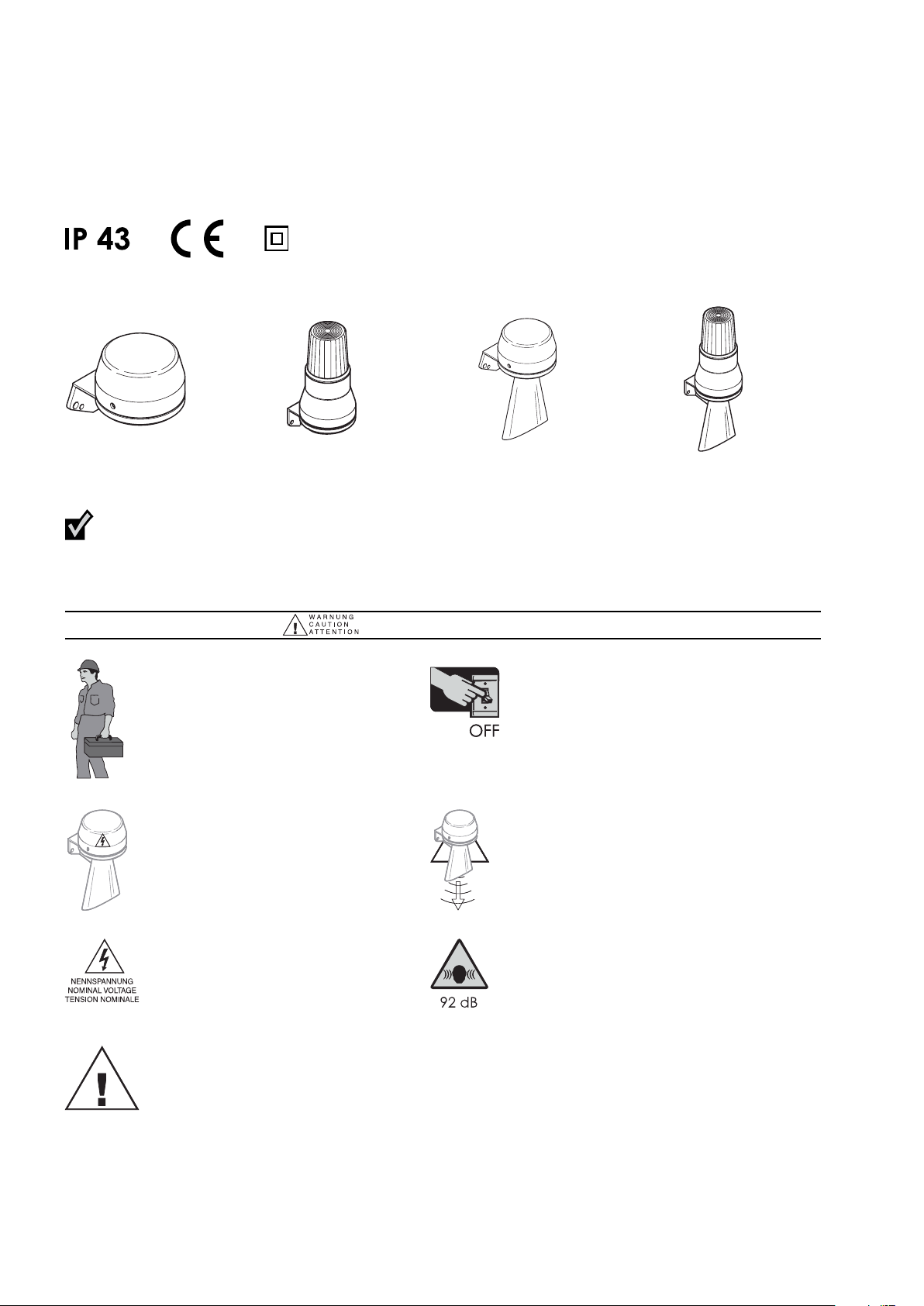

Instructions for use
Signal horn HP / HPO / HPL / HPOL / HPLB / HPOLB
HPO HPOLB / HPOL HP HPL / HPLB
• Wiring must be carried out
by a qualified electrician.
• Only operate the appliance
when completely assembled
• Observe the nominal voltage.
• In case of equipment failure, additional safety precautions
should be taken to avoid possible danger to persons.
• Turn off the power supply:
• Before connection.
• In the event of damage.
• Always install the appliance with the
sound exit down.
• The sound pressure of the signal element
can cause damage to hearing when used
at close quarters.
Function
The appliance produces audible signals (horn) via electrical signals. The appliance is produced and approved according to
EN 60335-1 / VDE 0700-1.
SAFETY INSTRUCTIONS

5
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Cleaning
Clean the appliance from outside with a light, non-scouring cleaning agent. Do not use aggressive cleaning
agents, like e.g. solvents.

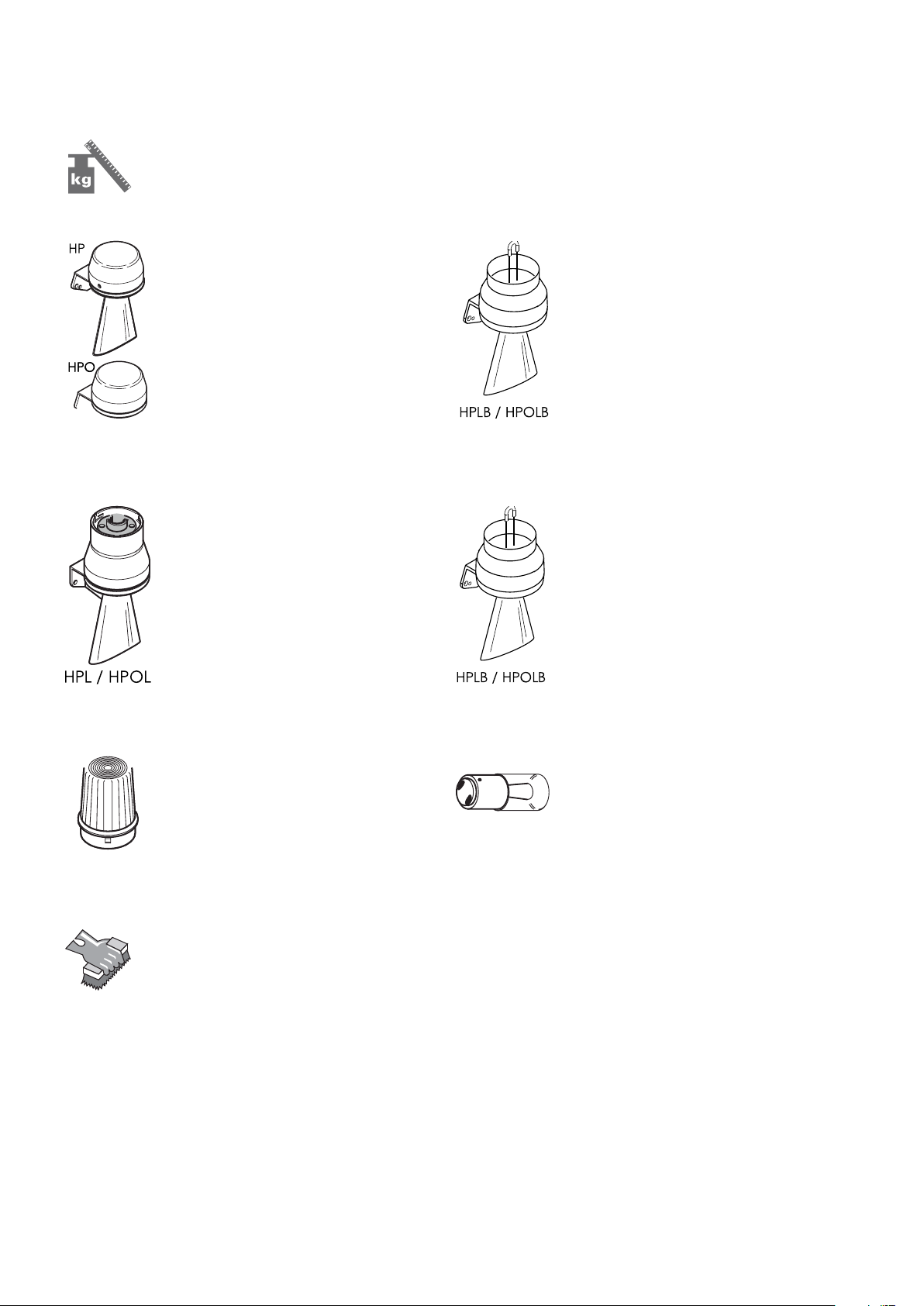

Technical specifications
ABS/PC-Blend
grau, grey, gris, gris
92dB(A) - DC / 88dB(A) - AC
6V=, 280mA 6V~, 350mA
12V=, 120mA 12V~, 180mA
24V=, 60mA 24V~, 80mA
42V~, 60mA
48V=, 30mA 48V~, 50mA
60V=, 20mA 60V~, 40mA
115V=, 10mA 115V~, 20mA
220V=, 7mA 230V~, 10mA
ABS/PC-Blend
grau, grey, gris, gris
92dB(A) - DC / 88dB(A) - AC
24V=, 170mA
230V~, 25mA
24V=, 60mA 24V~, 80mA
Blitzenergie:
1Joule
1 Julio
ABS/PC-Blend
grau, grey, gris, gris
92dB(A) -DC / 88dB(A) - AC
12V=, 700mA
24V=, 350mA
230V~, 40mA
BA15 d, max. 7W
12V
24V
230V
Polycarbonat transparent,
polycarbonate transparent,
polycarbonate, transparent
Policarbonato transparente
rot, red, rouge, rojo
gelb, yellow, jaune , ámbar

6
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Mounting
haut
bas
parte
superior
parte inferior
haut
bas
parte
superior
parte
inferior
0
N(-)
1
RD
+
BK
(rot, rojo)DR
BK(schwarz, negro)
”Klick“

7
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Adjustment
mm150
”5.91
mm55
”2.17
mm256
”10.08
mm45
”1.77
mm4,5Ø
”0.18
mm70
”2.76
oben
top
haut
parte
superior
unten
bottom
bas
parte
inferior
The horn is correctly adjusted when supplied. Due to
longer term operation the horn can get misaligned. By
turning the adjustment screw it is possible to reset the
horn to the ideal condition.

8
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Inhaltsverzeichnis
Betriebsanleitung ................................................................................9
Funktion ........................................................................................9
Technische Daten................................................................................10
Reinigung ......................................................................................10
Montage .......................................................................................11
Einstellung .....................................................................................12

9
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Betriebsanleitung
Signalhupe HP / HPO / HPL / HPOL / HPLB / HPOLB
HPO HPOLB / HPOL HP HPL / HPLB
• Anschluss nur durch eine
Elektrofachkraft.
• Gerät nur in komplett
montiertem Zustand
betreiben.
• Nennspannung beachten.
• Wenn durch einen Ausfall des Signalgeräts eineGefährdu ng von Menschen oder Beschädigung von
Betriebseinrichtungen möglich ist, muss dies durch zusätzliche Sicherheitsmaßnahmen verhindert
werden.
• Vor Anschluss und bei Beschädigung des
Geräts Netzspannung abschalten.
• Gerät immer mit Schallaustritt nach unten
montieren.
• Der Schalldruck des Akustikelements
kann bei geringem Abstand das Gehör
sch ädigen.
Funktion
Das Gerät erzeugt aus elektrischen Signalen hörbare (Hupe) Signale. Es ist nach EN 60335-1 / VDE 0700-1
aufgebaut und geprüft.
SICHER HEITSHINWEISE

10
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Technische Daten
ABS/PC-Blend
grau, grey, gris, gris
92dB(A) - DC / 88dB(A) - AC
6V=, 280mA 6V~, 350mA
12V=, 120mA 12V~, 180mA
24V=, 60mA 24V~, 80mA
42V~, 60mA
48V=, 30mA 48V~, 50mA
60V=, 20mA 60V~, 40mA
115V=, 10mA 115V~, 20mA
220V=, 7mA 230V~, 10mA
ABS/PC-Blend
grau, grey, gris, gris
92dB(A) - DC / 88dB(A) - AC
24V=, 170mA
230V~, 25mA
24V=, 60mA 24V~, 80mA
Blitzenergie:
1Joule
1 Julio
ABS/PC-Blend
grau, grey, gris, gris
92dB(A) -DC / 88dB(A) - AC
12V=, 700mA
24V=, 350mA
230V~, 40mA
ABS/PC-Blend
grau, grey, gris, gris
92dB(A) - DC / 88dB(A) - AC
24V=, 170mA
230V~, 25mA
24V=, 60mA 24V~, 80mA
Blitzenergie:
1Joule
1 Julio
Polycarbonat transparent,
polycarbonate transparent,
polycarbonate, transparent
Policarbonato transparente
rot, red, rouge, rojo
gelb, yellow, jaune , ámbar
BA15 d, max. 7W
12V
24V
230V
Reinigung
Reinigung mit milden, nicht scheuernden und nicht kratzenden Mitteln möglich. Niemals aggressive
Reinigungsmittel wie z.B. Lösungsmittel verwenden.

11
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Montage
haut
bas
parte
superior
parte inferior
haut
bas
parte
superior
parte
inferior
0
N(-)
1
RD
+
BK
(rot, rojo)DR
BK(schwarz, negro)
”Klick“

12
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Einstellung
mm150
”5.91
mm55
”2.17
mm256
”10.08
mm45
”1.77
mm4,5Ø
”0.18
mm70
”2.76
oben
top
haut
parte
superior
unten
bottom
bas
parte
inferior
Die Hupe ist im Auslieferungszustand richtig eingestellt.
Bei längeren Betriebszeiten kann sich die Hupe verstellen.
Durch Drehen der Einstellschraube ist es möglich, die
Hupe wieder in den optimierten Zustand zu bringen.

13
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Table des matières
Mode d’emploi..................................................................................14
Fonction .......................................................................................14
Caractéristiques techniques .......................................................................15
Nettoyage......................................................................................15
Montage .......................................................................................16
Ajustement.....................................................................................17

14
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Mode d’emploi
Avertisseur sonore HP / HPO / HPL / HPOL / HPLB / HPOLB
HPO HPOLB/HPOL HP HPL/HPLB
• Le câblage doit être effectué
par un électricien qualifié.
• N’utilisez l’appareil qu’une
fois l’assemblage terminé
• Respectez la tension
nominale.
• En cas de défaillance de l’équipement, des précautions de
sécurité supplémentaires doivent être prises pour éviter tout
danger potentiel pour les personnes.
• Coupez l’alimentation électrique:
• Avant la connexion.
• En cas de dommages.
• Installez toujours l’appareil avec la sortie
sonore vers le bas.
• La puissance de l’élément de signalisa-
tion peut causer des dommages auditifs
lorsqu’il est utilisé de près.
Fonction
L’appareil émet des signaux sonores (avertisseur) via des signaux électriques. L’appareil est fabriqué et approuvé
conformément à la norme EN60335-1/VDE0700-1.
CONSIGNES DE SÉCURITÉ

15
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Nettoyage
Nettoyez l’appareil de l’extérieur à l’aide d’un produit de nettoyage léger et non décapant. N’utilisez pas de
produits de nettoyage agressifs, tels que des solvants.
Caractéristiques techniques
Mélange ABS/PC
grau, grey, gris, gris
92dB(A) - CC/88dB(A) - CA
6V=, 280mA 6V~, 350mA
12V=, 120mA 12V~, 180mA
24V=, 60mA 24V~, 80mA
42V~, 60mA
48V=, 30mA 48V~, 50mA
60V=, 20mA 60V~, 40mA
115V=, 10mA 115V~, 20mA
220V=, 7mA 230V~, 10mA
Mélange ABS/PC
grau, grey, gris, gris
92dB(A) - CC/88dB(A) - CA
24V=, 170mA
230V~, 25mA
24V=, 60mA 24V~, 80mA
Blitzenergie:
1Joule
1 Julio
Mélange ABS/PC
grau, grey, gris, gris
92dB(A) - CC/88dB(A) - CA
12V=, 700mA
24V=, 350mA
230V~, 40mA
BA15 d, max. 7W
12V
24V
230V
Polycarbonat transparent,
polycarbonate transparent,
polycarbonate, transparent
Policarbonato transparente
rot, red, rouge, rojo
gelb, yellow, jaune , ámbar

16
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Montage
haut
bas
parte
superior
parte inferior
2 câbles
haut
bas
parte
superior
parte
inferior
0
N(-)
1
RD
+
BK
(rot, rojo)DR
BK(schwarz, negro)
”Klick“

17
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Ajustement
mm150
”5.91
mm55
”2.17
mm256
”10.08
mm45
”1.77
mm4,5Ø
”0.18
mm70
”2.76
oben
top
haut
parte
superior
unten
bottom
bas
parte
inferior
L’avertisseur sonore est réglé correctement lorsqu’il est
livré. Avec le temps, il peut se désaligner. En tournant la
vis de réglage, il est possible de réinitialiser l’avertisseur
sonore à son état idéal.

18
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Tabla de contenido
Instrucciones de uso .............................................................................19
Función........................................................................................19
Especicaciones técnicas .........................................................................20
Limpieza .......................................................................................20
Montaje .......................................................................................21
El ajuste .......................................................................................22

19
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Instrucciones de uso
Bocina HP/HPO/HPL/HPOL/HPLB/HPOLB
HPO HPOLB / HPOL HP HPL / HPLB
• La conexión debe ser
realizada por un instalador
eléctrico autorizado.
• Únicamente active la bocina
cuando esté totalmente
montada.
• Tenga en cuenta la
tensión nominal.
• En caso de avería, se deben tomar precauciones adicionales para evitar posibles daños a las personas.
• Desconecte la alimentación:
• Antes de conectarlo.
• En caso de deterioro.
• Instale siempre la bocina con la trompeta
mirando hacia abajo.
• La presión acústica de la señal puede
causar daños al oído si se está demasiado
cerca.
Función
Este producto produce señales acústicas (bocina) vía señales eléctricas. El producto se diseña y fabrica de acuerdo con
la Norma EN 60335-1 / VDE 0700-1.
INSTRUCCIONES DE SEQURIDED

20
HP, HPO, HPLB, HPOBL Hooter Technical Manual
HP, HPO, HPLB, HPOBL HOOTER TECHNICAL MANUAL TMF0049.A www.eaton.com
Especificaciones técnicas
ABS/PC-Blend
grau, grey, gris, gris
92dB(A) - DC / 88dB(A) - AC
6V=, 280mA 6V~, 350mA
12V=, 120mA 12V~, 180mA
24V=, 60mA 24V~, 80mA
42V~, 60mA
48V=, 30mA 48V~, 50mA
60V=, 20mA 60V~, 40mA
115V=, 10mA 115V~, 20mA
220V=, 7mA 230V~, 10mA
ABS/PC-Blend
grau, grey, gris, gris
92dB(A) - DC / 88dB(A) - AC
24V=, 170mA
230V~, 25mA
24V=, 60mA 24V~, 80mA
Blitzenergie:
1Joule
1 Julio
ABS/PC-Blend
grau, grey, gris, gris
92dB(A) -DC / 88dB(A) - AC
12V=, 700mA
24V=, 350mA
230V~, 40mA
Polycarbonat transparent,
polycarbonate transparent,
polycarbonate, transparent
Policarbonato transparente
rot, red, rouge, rojo
gelb, yellow, jaune , ámbar
BA15 d, max. 7W
12V
24V
230V
Limpieza
Limpie la parte exterior del producto con un producto de limpieza ligero y no abrasivo. No utilice nunca
productos abrasivos como disolventes, etc.
Other manuals for HP
1
This manual suits for next models
7
Table of contents
Languages:
Other Eaton Horn manuals
Popular Horn manuals by other brands

Vixen Horns
Vixen Horns VXO4830AB/1168B installation guide

Radio Shack
Radio Shack 32-2038 user guide

Assured AUTOMOTIVE
Assured AUTOMOTIVE Bull Horn ACHRKS-444 Install

Wolo
Wolo 320-2T installation instructions

Wheelock
Wheelock TBH-104-LH installation instructions

Pittsburgh
Pittsburgh 58808 Owner's manual & safety instructions
