Eco Elettronica Montarbo FiveO STAGE 1.1 User manual

STAGE 1.1
AcTivE di box
iMPoRTANT PREcAUTioNS
1) Read all documentation before operating your equipment.
2) Retain all documentation for further reference.
3) Do not connect/disconnect any microphone when the Phantom is already activated.
4) The diaphragm is the most sensible part of the microphone and it must be left untouched to preserve its original performances.
Do not spray any substance, like hair spray, directly into the microphone and avoid getting make-up or paint on the microphone
element and its housing.
5) Despite the resistant materials we use, please keep your microphones away from any kind of unnecessary exposure to water
and high humidity, moisture and sweat.
6) Keep the microphone element dry at all times. The protection grid may cleaned with distilled water. Avoid all kinds of spray
or fluids, which contain chemical components to remove static electricity on or close to the microphone as this could cause
damage to the electret layer.
7) Mounting the microphone close or directly on the skin of a performer, be careful to avoid sweat from running directly into the
microphone. If the microphone has been exposed to sweat it must be rinsed out in distilled water and left to dry out to recover
its original specifications. Drying out your microphone between exposures to humidity will also help to extend its lifetime.
8) If the microphone gets filled up with water it will not be damaged, but possibly turn deaf while the water is captured inside the
microphone, behind the protection grid. Remove the water by shaking the microphone or drying it with a piece of lint free cloth.
9) Use of windscreen is recommended also using your microphone in dirty or dusty environments.
10) Exposing the microphone to make-up or dusty materials, the grid could get clogged. Remove the microphone grid from
the microphone body and clean the grid using a soft cloth with few drops of distilled water only. Make sure the grid is dry
before remounting it on the microphone element.
11) When not in use, the microphone should be disconnected and stored in the supplied case.
12) The cable is usually longer than required for its actual purpose. Ensure that superfluous cable is wound up in large soft loops.
Residue from dust, glue or tape on the cable must be removed after use. The cable can easily be cleaned using organic oil
(i.e. olive oil) or distilled water. Do not bend the cable or rub it harshly since this may stress the strands of the cable and
cause them to break over time.
iNTRodUcTioN
First of all, thank you for choosing a product FiveO by Montarbo®.
This line has been designed for those who want to set-up their user friendly audio sound system with excellent performances and outstanding value. Furthermore, we
manufactured all these products to assure you satisfying and reliable operation over many years.
Our STAGE 1.1 is a DI BOX designed to provide to your instruments the best performances both in live and in studio applications. In fact, STAGE 1.1 offers all the
benefits of a premium-quality DI BOX while preserving the sonic integrity and true character of the signal source, thanks to its low-noise circuits.
Please, in order to enjoy each feature of your new DI BOX amplifier, thus achieving the best sonic performances, take a few moments to carefully read these instructions.
For further information about your microphone, please check our website www.fiveo.it, or send an email to: mail@fiveo.it
FEATURES
Your STAGE 1.1 includes a pad switch for instrument and line level signals. You can take even more control of your sound by utilizing the polarity invert switch to set
the phase relationship between the direct and the processed sound.
Being aware of the heavy use your STAGE 1.1 should run in most demanding applications, we manufacture it in a sturdy way, with a rugged housing to withstand the
rigors of stage and studio continuous use.
∙ Rugged design and professional connectors to allow you years of hi-quality performances.
∙ Each amplifier has its own level control, to allowing perfect listening level settings for a pleasant and effective listening.
∙ Its power amplifiers together with its low THD, make your STAGE 1.1 the perfect mate for most demanding application.
∙ +48V Phantom and 9V battery powered operation.
On sonic side, we tailored it with a perfect frequency response for a detailed reproduction of any audio signal and enough power to enjoy it!
WARNING
In order toprotectyour ownand others’safety
and to avoid invalidation of the warranty of
this product, please read this section carefully
before operating this product.
PAcKAGE coNTENTS
• DI Box
• Owner’s manual
•Warranty certificate
ENGLISH

Elettronica Montarbo srl
via G. di Vittorio 13 | 40057 Cadriano Granarolo Emilia (BO) ITALY
T+39 051 6047711
F+39 051 765226
@mail@fiveo.it
www.fiveo.it
Company under the control of EKO Music Group SpA
©2012 Elettronica Montarbo srl | Printed in China
The information contained in this manual have been carefully drawn up and checked. However no responsibility will be assumed for any incorrectness. This manual cannot
cover all the possible contingencies which may arise during the product installation and use. Should further information be desired, please contact us or our local distributor.
Elettronica Montarbo srl can not be considered responsible for damages which may be caused to people and things when using this product. Specifications and features are
subject to change without prior notice.
The product is made in China under license of Elettronica Montarbo srl.
The product is compliant with the EU legislation.
WEEE | Waste from Electrical and Electronic Equipment
ATTENTION!
The crossed out wheeled bin symbol that can be found on this product means that the
product is covered by the Waste from Electrical and Electronic Equipment Directive.
The symbol is intended to indicate that waste from electrical and electronic equipment
must be subject to a selective collection. For more details on available collection facilities
please contact your local government office or the retailer where you purchased this
product. The solid bar underneath indicates that the product has been put on the market after
13th August 2005.
INFORMATION ON PROPER DISPOSAL
Information on Disposal for Users (private households)
In the European Union | Attention: If you want to dispose of this equipment, please do not
use the ordinary dust bin! Used electrical and electronic equipment should not be disposed
of via the normal household waste stream but must be treated separately and in accordance
with legislation that requires proper treatment, recovery and recycling of used electrical and
electronic equipment. Following the implementation by member states, private households
within the EU states may return their used electrical and electronic equipment to designated
collection facilities free of charge*. In some countries* your local retailer may also take back
your old product free of charge if you purchase a similar new one. *Please contact your local
authority for further details.
In other Countries outside the EU | If you wish to dispose of this product, please contact
your local authorities and ask for the correct method of disposal.
In Switzerland | Used electrical or electronic equipment can be returned free of charge to the
dealer, even if you don’t purchase a new product. Further collection facilities are listed on the
homepage of www.swico.ch or www.sens.ch.
Information on Disposal for Professional Users
In the European Union | If the product is used for business purposes and you want to discard
it: please contact your FiveO by Montarbo®dealer who will inform you about the take-back of
the product. You might be charged for the costs arising from take-back and recycling. Small
products (and small amounts) might be taken back by your local collection facilities.
In Spain | Please contact the established collection system or your local authority for takeback
of your used products.
In other Countries outside the EU | Please contact your local authorities and ask for the
correct method of disposal.
TEcHNicAL SPEciFicATioNS
Inputs Unbalanced XLR-F; 6.35mm (1/4”) Jack + Link
Input Impedance >250kΩ
Outputs Balanced XLR-M
Load Impedance >600Ω
Frequency range 10Hz ÷40kHz ±3dB
Controls
PAD switch sensitivity: 0/+20dB
GND ON/OFF switch
Power ON/OFF switch and LED indicator
Power supply 9VDC Battery or Phantom power supply (from
18VDC to 48VDC)
Dimensions (W x D x H) 135 x 114 x 47.5mm (5.3” x 4.5” x 1.9”)
ATTENUATION PAD - It allows connection to a wide range of input signal levels, just selecting 20dB attenuation.
INPUT – Connect the instrument to be balanced to this 6.35 mm (1/4”) unbalanced T/S connector.
UNBALANCED - This XLR unbalanced connector is wired in parallel with the input.
LINK - This 6.35 mm (1/4”) unbalanced T/S connector is wired in parallel with the input. Use it to connect the
instrument to your on-stage amplifier.
POWER LED - It’s lit when receiving power from mixer phantom power circuitry.
POWER – Use this switch to turn on and off your STAGE 1.1. This switch extends the service life of the battery.
LIFT/EARTH - By switching to the LIFT position, the internal connection to the output pin 1 is removed,
isolating STAGE 1.1 grounding system from the rest of the system. It’s useful to eliminate “hum” or “buzz”
problems due to ground loops.
OUTPUT - Connect this balanced XLR connector to an XLR input on your mixer/stagebox/wallbox.
Battery - This is the compartment to insert a 9V battery to operate the DI BOX without +48V Phantom power.
oPERATioNS
Before activating your STAGE 1.1 DI BOX, please connect your sound source (instrument,
line level output, etc.) to STAGE 1.1 input. Then connect your STAGE 1.1 balanced
output to the cable/stagebox/wallbox. Powering your STAGE 1.1 by a battery, please carry a
spare battery to prevent any inconvenience from low battery. Powering your STAGE 1.1 by
your mixer Phantom power, please activate the Phantom power immediately after connecting
the instruments your DI BOX. In order to prevent switch-on “thump” or “pop”, please mute
your sound system before activating the phantom power supply, then wait for several seconds
before turning on your sound system.

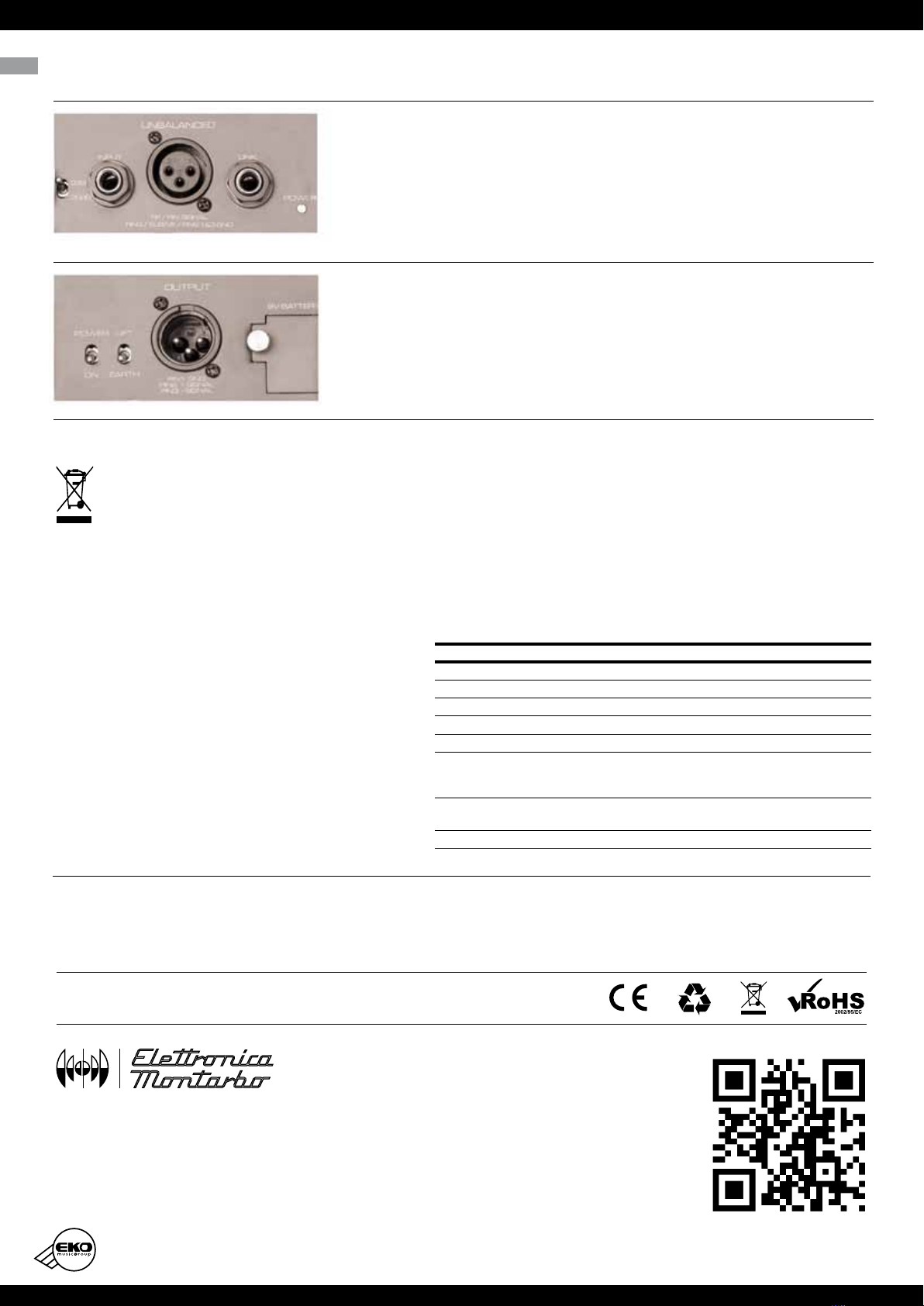

dEScRiPTioN
FRONT PANEL
REAR PANEL

STAGE 1.1
di box ATTivA
iNTRodUZioNE
Vi ringraziamo per aver scelto un prodotto della linea FiveO by Montarbo®. Questa linea è stata progettata per quanti desiderano realizzare un impianto audio che
sia semplice da usare pur garantendo buone prestazioni ed un ottimo rapporto qualità/prezzo. Abbiamo realizzato tutti questi prodotti per assicurare un funzionamento
soddisfacente e affidabile per molti anni. La vostra STAGE 1.1 è una DI BOX progettata per fornire ai vostri strumenti le migliori prestazioni sia nell’utilizzazione dal vivo
che in studio. Infatti STAGE 1.1 offre tutti i vantaggi di una DI BOX di costosissima, preservando l’integrità sonora e ed il vero carattere della sorgente del segnale, grazie
ai suoi circuiti a basso rumore. Al fine di sfruttare al meglio le caratteristiche della vostra STAGE 1.1 per ottenere le migliori prestazioni sonore possibili, raccomandiamo
una lettura attenta di queste istruzioni.
Per ulteriori informazioni consultate il nostro sito web www.fiveo.it, o inviate una mail a: mail@fiveo.it
cARATTERiSTicHE
La vostra STAGE 1.1 comprende un interruttore per scegliere fra segnali di livello strumento e linea (20 dB). Avete un ulteriore controllo sul vostro suono tramite
l’interruttore LIFT per la messa a terra. Questo interruttore isola la messa a terra fra il vostro STAGE 1.1 e l’impianto, evitando nel suono bilanciato eventuali ronzii da
tensione presenti nel suono originale.
Coscienti dell’uso pesante che la vostra STAGE 1.1 dovrà affrontare nella maggior parte delle applicazioni più impegnative, lo abbiamo prodotto in modo robusto, con
uno chassis resistente per sopportare tutte le dure prove cui andrà incontro nell’uso continuativo su palco ed in studio.
∙ Chassis robusto e connettori professionali per consentire anni di prestazioni di alta qualità
∙ I suoi circuiti con il loro basso THD, rendono il vostro STAGE 1.1 il compagno ideale per le utilizzazioni più impegnative
∙ Alimentazione tramite Phantom +48 V o batteria da 9V
ATTENZIONE
Nell’interesse della propria e della altrui
sicurezza, e per non invalidare la garanzia,
si raccomanda una attenta lettura di questa
sezione prima di utilizzare il prodotto.
coNTENUTi iMbALLo
• DI Box
• Manuale utente
• Certificato di garanzia
AvvERTENZE
1) Leggete tutta la documentazione prima di utilizzare l’apparecchiatura.
2) Conservate tutta la documentazione per ulteriori riferimenti.
3) Non collegate / scollegate il microfono quando l’alimentazione Phantom è attivata.
4) Il diaframma è la parte più sensibile del microfono e deve rimanere intatta per preservare le prestazioni
5) originali. Evitate di spruzzare sostanze, come spray per capelli, verso il microfono ed evitate il contatto del microfono con trucchi e smalti,
o vernici.
6) Tenete i microfoni lontano da qualsiasi tipo di esposizione ad umidità elevata, acqua e sudore.
7) Mantenete il microfono asciutto in ogni momento. La griglia di protezione può essere pulita con acqua distillata. Evitate di usare tutti i
tipi di spray o fluidi, che contengono componenti chimici, per rimuovere elettricità statica o vicino al microfono in quanto ciò potrebbe
causare danni alla membrana.
8) Usando il microfono vicino o direttamente sulla pelle di un artista, fate attenzione per evitare che il sudore finisca direttamente nel
microfono. Tenete il microfono al riparo dall’esposizione all’umidità, ciò contribuirà anche a prolungare la sua durata.
9) Il microfono non sarà danneggiato da poche gocce di acqua, ma potrebbe perdere la sua funzionalità se l’acqua rimane dentro il microfono,
dietro la griglia di protezione. Rimuovete l’acqua scuotendo il microfono o asciugatelo con un panno che non lasci residui.
10) Si raccomanda inoltre di utilizzare un piccolo anti-vento nel caso di uso del microfono in ambienti sporchi o polverosi.
11) Esponendo il microfono a fard o a materiali polverosi, la griglia potrebbe intasarsi. Rimuovete la griglia dal corpo del microfono e pulite
la griglia con un panno morbido inumidito con poche gocce di acqua distillata. Assicuratevi che la griglia sia asciutta prima di rimontarla
sul microfono.
12) Quando non è utilizzato il microfono deve essere scollegato e riposto nella custodia (o scatola) in dotazione.
13) Il cavo è di solito più lungo di quanto richiesto per il suo utilizzo reale. Accertatevi che il cavo superfluo sia avvolto in ampie anse morbide.
Residui di polvere, colla o nastro adesivo sul cavo devono essere rimossi dopo l’uso. Il cavo può essere facilmente pulito utilizzando olio
biologico (ad esempio olio di oliva) o acqua distillata. Non piegare il cavo o strofinare duramente in quanto potreste stressare i fili del
cavo e provocarne la rottura nel tempo
14) Per l’assistenza rivolgetevi apersonale qualificato. L’assistenza è necessaria quando il microfonoè stato danneggiatoin qualsiasi modo,come
ad esempio quando è stato versato del liquido o sono caduti degli oggetti all’interno, il microfono è caduto o non funziona normalmente.
ITALIANO

cARATTERiSTicHE TEcNicHE
Ingressi Sbilanciati: XLR-F; jack da 6,35mm (1/4”) + Link
Impedenza di ingresso >250kΩ
Uscite Bilanciata XLR-M
Impedenza di uscita >600Ω
Risposta in frequenza 10Hz ÷40kHz ±3dB
Controlli
Interruttore di sensibilità: 0/+20dB
Interruttore di messa a terra: EARTH/LIFT
Interruttore Power con LED di indicazione
Alimentazione Batteria 9VDC o alimentazione Phantom
(18VDC-48VDC)
Dimensioni (W x D x H) 135 x 114 x 47.5mm (5.3” x 4.5” x 1.9”)
Interruttore di attenuazione - Permette il collegamento di un’ampia gamma di livelli per i segnale in ingresso
semplicemente selezionando l’attenuazione di 20 dB.
INPUT - Collegate a questo jack sbilanciato da 6,35 mm (1/4”) lo strumento del quale dovete bilanciare il segnale.
SBILANCIATO - Questo connettore XLR sbilanciato è collegato in parallelo con l’ingresso.
LINK - Questo jack sbilanciato da 6,35 mm (1/4”) è collegato in parallelo con l’ingresso. Usatelo per collegare il
vsotro strumento all’amplificatore sul palco.
Led POWER - Si accende quando lo STAGE 1.1 è alimentato dal circuito di alimentazione Phantom di un mixer.
POWER - Usare questo interruttore per accendere e spegnere le STAGE 1.1. Questo interruttore aumenta la
durata della batteria.
LIFT/EARTH - Con il passaggio alla posizione LIFT, il collegamento interno al pin di uscita 1 viene rimosso, isolando
il sistema di messa a terra del vostro STAGE 1.1 dal resto dell’impianto. È utile per eliminare problemi di
“ronzio” o “brusio” dovuti a loop di massa.
OUTPUT - Collegate questo connettore XLR bilanciato all’ingresso XLR del vostro mixer o box di palco o su muro.
Battery - Questo è il vano per inserire una batteria da 9V per usare il DI BOX senza alimentazione Phantom +48 V.
UTiLiZZo
Prima di usare il vostro DI BOX collegate la sorgente sonora (strumento, uscita di linea, ecc)
all’ingresso della STAGE 1.1. Poi collegate l’uscita bilanciata della STAGE 1.1 al mixer
o box di palco o a muro.
AlimentandolaSTAGE 1.1 tramite batteria vi suggeriamo di portareunabatteriadiricambio
per evitare qualsiasi inconveniente dallo scaricamento della batteria.
Alimentando la STAGE 1.1 tramite l’alimentazione Phantom del mixer dovete attivare
l’alimentazione Phantom subito dopo aver collegato gli strumenti della vostra DI BOX.
Perevitareun “tonfo” o un “pop” dovete spegnereo mettereinmutel’impianto prima di attivare
l’alimentazione Phantom, quindi attendete alcuni secondi prima di accendere il vostro impianto.
dEScRiZioNE
PANNELLO ANTERIORE
PANNELLO POSTERIORE
Direttiva RAEE
ATTENZIONE!
Il prodotto è contrassegnato da questo simbolo che segnala di non smaltire
le apparecchiature elettriche ed elettroniche tramite la normale procedura
di smaltimento dei rifiuti domestici. Per questi prodotti è previsto un sistema
di raccolta differenziato in conformità alla legislazione che richiede il trattamento, il
recupero e il riciclaggio adeguato dei suddetti prodotti. Per maggiori informazioni si
prega di contattare l’autorità locale competente. La barra nera sotto il simbolo indica che il
prodotto è stato immesso sul mercato dopo il 13 agosto 2005.
INFORMAZIONI PER UN CORRETTO SMALTIMENTO
Per gli utenti privati
Nell’Unione europea | Attenzione: Per smaltire il presente dispositivo, non utilizzare il
normale bidone della spazzatura! Le apparecchiature elettriche ed elettroniche usate devono
essere gestite a parte e in conformità alla legislazione che richiede il trattamento, il recupero
e il riciclaggio adeguato dei suddetti prodotti. In seguito alle disposizioni attuate dagli Stati
membri, i privati residenti nella UE possono conferire gratuitamente le apparecchiature
elettriche ed elettroniche usate a centri di raccolta designati*. In alcuni paesi (*), anche il
rivenditore locale può ritirare gratuitamente il vecchio prodotto se l’utente acquista un altro
nuovo di tipologia simile. *Per maggiori informazioni si prega di contattare l’autorità locale
competente.
In paesi che non fanno parte dell’UE | Contattare le autorità locali e informarsi sul metodo
di smaltimento corretto.
In Svizzera | Le apparecchiature elettriche o elettroniche usate possono essere restituite
gratuitamente al rivenditore, anche se non si acquista un prodotto nuovo. Altri centri di
raccolta sono elencati sulle homepage di www.swico.ch o di www.sens.ch.
Per gli utenti professionali
Nell’Unione europea | Attenzione: Se il prodotto è impiegato a scopi professionali, procedere
come segue per eliminarlo: contattare il proprio rivenditore FiveO by Montarbo®che fornirà
informazioni circa il ritiro del prodotto. Potrebbero essere addebitate le spese di ritiro e
riciclaggio. Prodotti piccoli (e quantitativi ridotti) potranno essere ritirati anche dai centri di
raccolta locali.
In Spagna | Contattare il sistema di raccolta ufficiale o l’ente locale preposto al ritiro dei
prodotti usati.
In paesi che non fanno parte dell’UE | Contattare le autorità locali e informarsi sul metodo
di smaltimento corretto.
Le informazioni contenute in questo manuale sono state attentamente redatte e controllate. Tuttavia non si assume alcuna responsabilità per eventuali inesattezze. Questo
manuale non può contenere una risposta a tutti i singoli problemi che possono presentarsi durante l’installazione e l’uso dell’apparecchio. Siamo a vostra disposizione per fornirvi
eventuali ulteriori informazioni e consigli. Elettronica Montarbo srl non può essere ritenuta responsabile per danni o incidenti a cose o persone, causati o connessi all’utilizzazione
o malfunzionamento dell’apparecchio.
Prodotto in Cina per conto di Elettronica Montarbo srl.
Prodotto conforme alle normative della Comunità Europea.
Elettronica Montarbo srl
via G. di Vittorio 13 | 40057 Cadriano Granarolo Emilia (BO)
T+39 051 6047711
F+39 051 765226
@mail@fiveo.it
www.fiveo.it
Società soggetta a controllo di EKO Music Group SpA
©2012 Elettronica Montarbo srl | Stampato in Cina
