EFFILUX effiRing User manual

Adjustable beam power ring
USER’S GUIDE EFFI-RING
Version 2.2.2020
Last update: June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 1 / 4
Please take a while to consider and read this brochure before using your new device.
If you have any doubt, please refer to the datasheet on the website or contact EFFILUX.
•Do not look directly or with any optical instrument the light beam
•Avoid any contact with the LED or with the projection lens
•IP65 Classification: Do not immerse the device in water or any other liquids
•Use the device in an environment at -10°C to +50°C with no excessive moisture: high humidity and high
temperature could damage the device
•Do not use the device in an environment with oil fumes and steam
•Do never try to fix any damages to the product by yourself
•Make sure you are using a correct power supply before connecting the device
•Do not inverse electrical polarity –check your connections and the conventions before turning on the power
supply
•Make sure you consider an adapted connector to link the device to the power supply
Any improper use voids the warranty
User security

Adjustable beam power ring
USER’S GUIDE EFFI-RING
Version 2.2.2020
Last update: June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 2 / 4
EFFI-RING
-XXX
-YY
-ZZ
-…
Wavelength (nm)
Windows
Lens position
Option
405
465
525
625
850
000 (White)
RGB (625 +525+465)
WUI (000+405+850)
TR (Transparent)
SD (Semi-diffusive)
OP (Opaline)
P0 (no lens)
P1 (45°)
P2 (25°)
P3 (10°)
POL (polarizer)
-POL-IP (polarizer glued for IP version)
STR (driving control)
Please note that with the polarizer accessory, the EFFI-Ring is IP50. For IP65 polarized version, choose -POL-IP option.
Regardless of maintenance, the product must be switch off.
CHANGE OPTICAL CONFIGURATION
Reference
Maintenance
Take out the mechanical parts
2
Replace the lenses in the right position
4
Unscrew the M2 screws
1
To handle the optical components, wearing gloves is strongly recommended.
To clean the optical components: Use compressed air duster if there is dust.
To remove marks on the lens or the window, just a drop or two wiped of alcohol-based lens cleaning fluid in a gentle circular motion with a
cleaning tissue. Always apply the fluid to a tissue rather than the lens itself.
Hex Key
Size: 2
Take out the block of lenses
3
P0 P1 P2 P3

Adjustable beam power ring
USER’S GUIDE EFFI-RING
Version 2.2.2020
Last update: June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 3 / 4
CONTACT ARRANGEMENT
The EFFI-Ring is supplied with a 24V constant voltage. The TRIG contact needs to be connected. Power consumption = 80 W.
M12 connector –Smart control (Auto-Strobe)
Contact arrangement
Number
Color Contact
Designation
Monochrome
version
Designation
RGB/WUI versions
M12 Male connector
1
Brown
+24V
+24V
2
White
n.a.
Blue/UV TRIG
- 24V
3
Blue
GND
GND
4
Black
TRIG –
max 24V
Red/White TRIG
- 24V
5
Grey
n.a.
Green/IR TRIG
- 24V
M8 connector –direct control (expert mode)
Contact arrangement
Number
Color Contact
Designation
Monochrome
version
Designation
RGB/WUI versions
M8 Male connector
1
Brown
+Vcommon
+Vcommon
2
White
GND 1
GND Red/White
3
Blue
GND 2
GND Blue/UV
4
Black
GND 3
GND Green/IR
TRIGGER CONTROL
M12 CONNECTOR
Strobe mode : Respect a duty
cycle lower than 0.15
CHARACTERISTICS OF THE PULSE
- M12 CONNECTOR
CHARACTERISTICS OF THE PULSE
- M8 CONNECTOR
Be aware that the maximum current for a given frequency and
a given TPULSE cannot be exceeded.
Electronical consideration

Adjustable beam power ring
USER’S GUIDE EFFI-RING
Version 2.2.2020
Last update: June 17, 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 4 / 4
DIMENSIONS [in mm]
FIXING [in mm]
Mechanical consideration

Annulaire de puissance à faisceau réglable
NOTICE EFFI-RING
Version 2.2.2020
MAJ: 17 juin 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 1 / 4
Avant l’utilisation merci de prendre connaissance des conseils et des précautions d’emploi
contenues dans cette notice.
Si vous avez un doute, consultez la datasheet sur le site internet ou contactez EFFILUX.
•Ne pas regarder le faisceau lumineux directement ou par le biais de n’importe quel instrument optique
•Eviter tout contact avec les LED et avec la lentille de projection
•Code IP65 : Totalement protégé contre les poussières & protégé contre les projections d’eau de toutes
directions à la lance
•Utiliser le produit dans un environnement dont la température de travail est située entre 0°C et +50°C et peu
humide (<80%) : Si ces conditions ne sont pas respectées, le produit peut être endommagé
•Ne pas utiliser le produit dans un environnement présentant des fumées ou des vapeurs d’huiles
•Ne jamais essayer de réparer d’éventuels dommages du produit par vous-même
•Assurez-vous d’utiliser la bonne alimentation avant de connecter le produit
•Ne pas inverser la polarité électrique –vérifiez vos connexions et les conventions avant d’allumer le produit
•Assurez-vous d’avoir un connecteur adapté pour relier l’appareil à l’alimentation
Toute utilisation incorrecte annule la garantie.
Sécurité de l’utilisateur

Annulaire de puissance à faisceau réglable
NOTICE EFFI-RING
Version 2.2.2020
MAJ: 17 juin 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 2 / 4
EFFI-RING
-XXX
-YY
-ZZ
-…
Longueur d’onde (nm)
Fenêtre
Position lentille
Option
405
465
525
625
850
000 (Blanc)
RGB (625 +525+465)
WUI (000+405+850)
TR (Transparent)
SD (Semi-diffuse)
OP (Opaline)
P0 (sans lentille)
P1 (45°)
P2 (25°)
P3 (10°)
POL (polariseur)
POL-IP (polariseur collé sur une vitre transparente)
STR (driver de contrôle)
Merci de noter qu’avec l’accessoire polariseur, l’EFFI-Ring est IP50. Pour une version IP65, choisir l’option -POL-IP (polarisur
directement collé sur la vitre transparente).
Le produit doit être HORS TENSION.
CHANGER LA CONFIGURATION OPTIQUE
Référence
Maintenance
Retirer les pièces mécaniques
2
Replacer le bloc dans la position choisie
4
Dévisser les vis M2
1
Clef ALLEN
Taille : 2
Retirer le bloc de lentilles
3
P0 P1 P2 P3
Pour manipuler les composants optiques, vous devez porter des gants.
Pour nettoyer les composants optiques :
> Utilisez un spray à air comprimé si il y a de la poussière.
> Pour enlever les marques sur la lentille ou sur la fenêtre, appliquez un peu de fluide (alcool) nettoyant pour lentilles sur un chiffon
propre. Toujours appliquer le fluide sur le chiffon et pas directement sur la lentille.

Annulaire de puissance à faisceau réglable
NOTICE EFFI-RING
Version 2.2.2020
MAJ: 17 juin 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 3 / 4

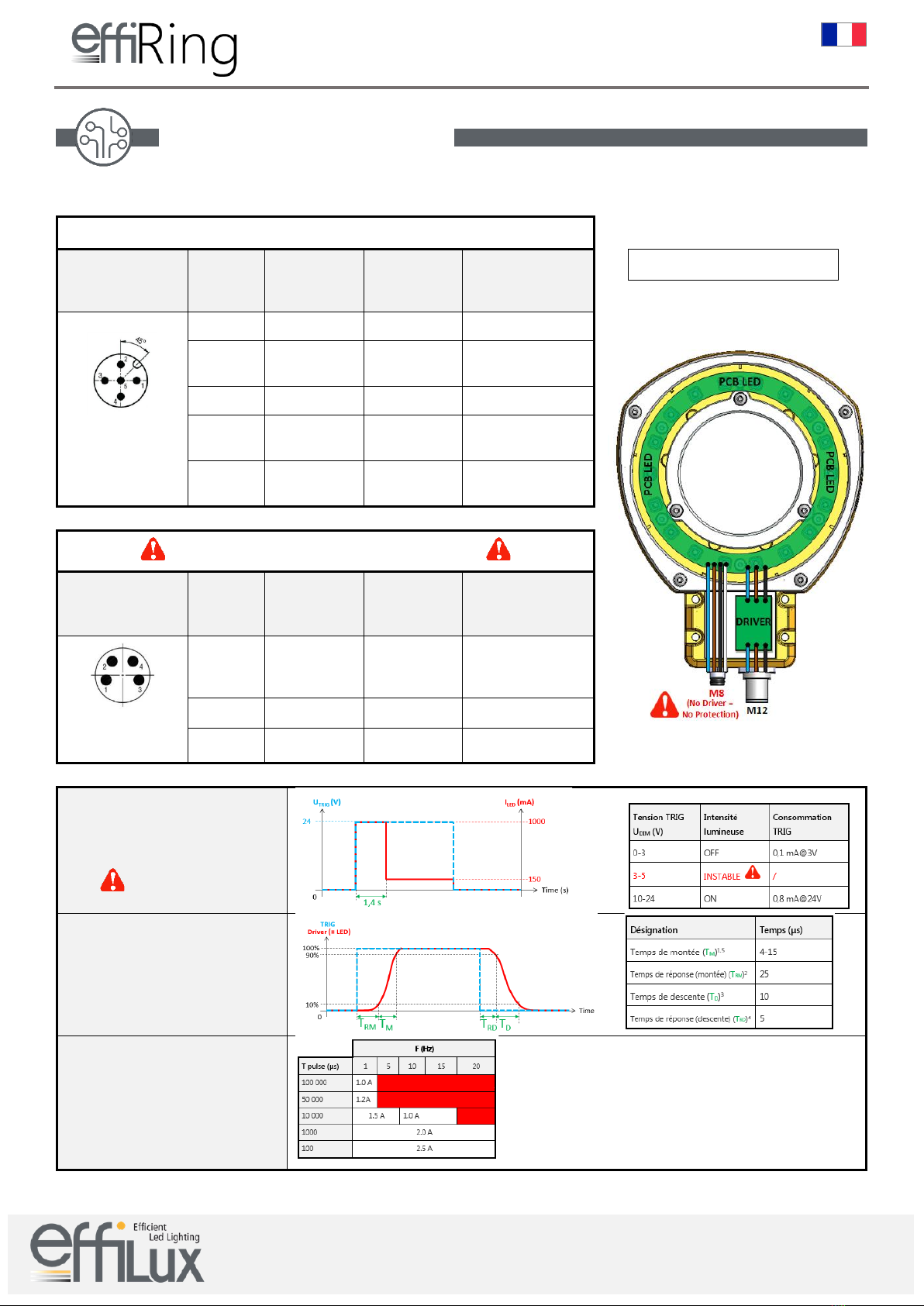

BRANCHEMENT
Le EFFI-Ring est alimenté avec une source de tension contante 24 V. Le contact TRG doit être connecté.
Connecteur M12 –Contrôle intelligent (strobe)
Détails
Numéro
Couleur
Désignation
Monochrome
version
Désignation
RGB/WUI versions
M12 - connecteur
mâle
1
Marron
+24V
+24V
2
Blanc
Non utilisé
Bleu/UV TRIG
- 24V
3
Bleu
GND
GND
4
Noir
TRIG –
max 24V
Rouge/Blanc TRIG
- 24V
5
Gris
Non utilisé
Vert/IR TRIG
- 24V
Connecteur M8 –contrôle direct (mode expert)
Détails
Numéro
Couleur
Désignation
version
Monochrome
Désignation versions
RGB/WUI
M8 - connecteur mâle
1
Marron
+Vcommon
+Vcommon
2
Blanc
GND 1
GND Rouge/Blanc
3
Bleu
GND 2
GND Bleu/UV
4
Noir
GND 3
GND Vert/IR
CONTRÔLE DU TRIGGER
CONNECTEUR M12
CARACTERISTIQUE DE
L’IMPULSION
- CONNECTEUR M12
CARACTERISTIQUE DE
L’IMPULSION
- CONNECTEUR M8
Soyez conscients que le maximum de courant donné
pour une fréquence et une impulsion dans le tableau
suivant, ne peut pas être dépassé !
Caractéristiques électroniques
Mode STROBE : Respecter
un Duty cycle < 0.15
Consommation électrique = 80 W

Annulaire de puissance à faisceau réglable
NOTICE EFFI-RING
Version 2.2.2020
MAJ: 17 juin 2020
Mini Parc du Verger –Bâtiment E
1 Rue de Terre Neuve
91940 LES ULIS, FRANCE
Tel: [phone]
Fax: [phone]
Email: [email protected]
Page 4 / 4

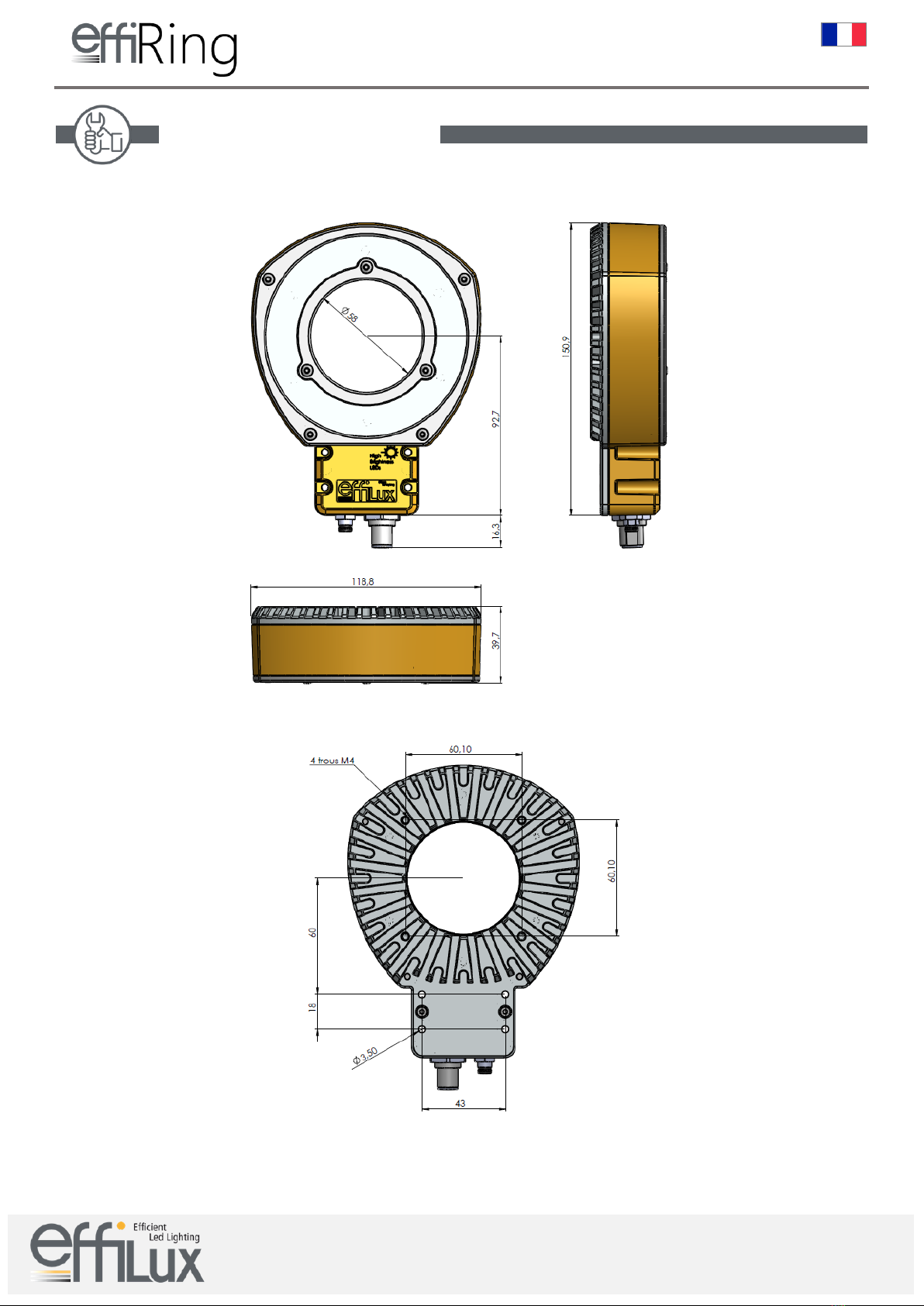

DIMENSIONS [en mm]
FIXATIONS [en mm]
Caractéristiques mécaniques
