USER MANUAL / INSTRUKCJA OBSŁUGI
4 BEAM 4x10W LUMILUX
LED RGBW 4in1
F7000491

4 BEAM 4x10W LUMILUX LED RGBW 4in1 F7000491
www.flash-butrym.pl
1
Table of Contents
1Introduction......................................................................................................................................................2
2Safety information ...........................................................................................................................................2
3Product information ........................................................................................................................................2
3.1 Specification................................................................................................................................................2
4Installation........................................................................................................................................................3
5Connections......................................................................................................................................................3
5.1 Connecting DMX signal.............................................................................................................................3
5.2 Voltage specification..................................................................................................................................3
5.3 Connecting power supply........................................................................................................................4
6Operation manual............................................................................................................................................4
6.1 Control panel ..............................................................................................................................................4
6.2 Menu............................................................................................................................................................4
6.3 DMX channel list ........................................................................................................................................5
Spis treści
1Wprowadzenie.................................................................................................................................................7
2Zasady bezpieczeństwa ..................................................................................................................................7
3Informacje o produkcie ...................................................................................................................................7
3.1 Specyfikacja.................................................................................................................................................7
4Instalacja ...........................................................................................................................................................8
5Połączenia.........................................................................................................................................................8
5.1 Podłączenie sygnału DMX ........................................................................................................................8
5.2 Specyfikacja zasilania.................................................................................................................................9
5.3 Podłączanie zasilania.................................................................................................................................9
6Instrukcja użytkowania...................................................................................................................................9
6.1 Panel sterowania ........................................................................................................................................9
6.2 Menu............................................................................................................................................................9
6.3 Lista kanałów DMX..................................................................................................................................10

www.flash-butrym.pl
2
1INTRODUCTION
Thank you for purchasing 4 BEAM 4x10W LUMILUX LED RGBW 4in1. For safety reasons and to ensure the
trouble-free operation, carefully read the instructions.
2SAFETY INFORMATION
1. Installation should be done by qualified personnel in order to minimize the risk of accidental
electric shock
2. Disconnect the power supply before installation.
3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you
notice any signs of damage you should contact your dealer immediately. Do not connect the
device to the mains.
4. Do not use the device in high humidity conditions and at temperatures above 40° C
5. To avoid damage please don't use organic solvents to clean the fixture shell.
6. The device must be installed on stable structures
7. It should be installed in a well-ventilated place, at a distance of 15cm or more from the walls.
Please check if the fan and ventilation holes are unobstructed.
3PRODUCT INFORMATION
3.1 Specification
Power consumption: 180W
Power supply voltage: 110 - 220V
Voltage frequency: 50/60Hz
Diode type: 4in1
Number of diodes: 4
Diode power: 10W
Display: LED - 4 characters
Color: RGBW
Beam angle (min): 2,6°
Beam angle (max): 2,6°
Dimming: Linear: 0 - 100%
Flash frequency (min): 1Hz
Flash frequency (max): 20Hz
PAN range: 540°
TILT range: 270°
DMX standard: DMX 512
Control interface: 4 buttons
Operating modes: DMX, Automatic, Sound controlled
Features: Electronic position correction
AC IN: powerCON
AC OUT: powerCON
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
IP Rating: IP22
Housing made: Aluminium

4 BEAM 4x10W LUMILUX LED RGBW 4in1 F7000491
www.flash-butrym.pl
3
Cooling: Active
Height [cm]: 26
Width [cm]: 104
Depth [cm]: 16
Weight [kg]: 10
Weight with packaging [kg]: 11,5
Set includes: Power cord, Mounting bracket (2pcs), Mounting screws (for mounting bracket)
4INSTALLATION
After removing the packaging, check if the device was not damaged during transport. Before connecting to
the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage
caused by unstable mounting.
Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are
consistent with device requirements. All activities, including connecting the device to the mains must be
performed by qualified personnel.
5CONNECTIONS
The device is equipped with the following interfaces:
1. DMX (in/out): XLR 3-pin socket
2. Power (in/out): powerCON

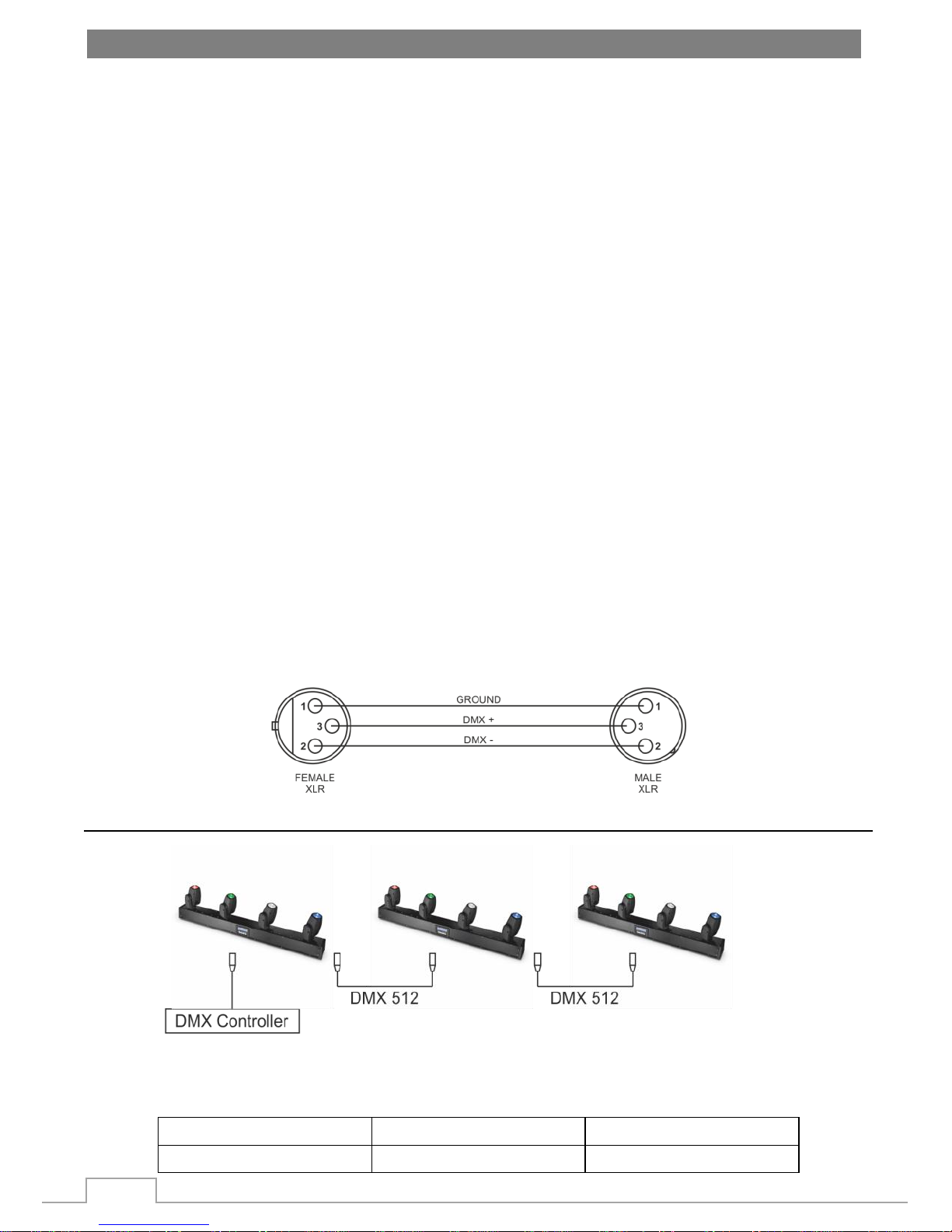

5.1 Connecting DMX signal
The connection is performed using cable with XLR-female -> XLR-Male plugs.
5.2 Voltage specification
Input Voltage
Total Power
Frequency
110~220V
180W
50/60Hz

www.flash-butrym.pl
4
5.3 Connecting power supply
The connection is performed using power cable with powerCON connector (included).
The device must be operated by qualified personnel. Make sure that the power grid supply parameters are
consistent with device parameters and limitations are not exceeded.
CAUTION! In the case of cable damage do not attempt to repair. Replacement or repair can be made only
on the manufacturer or by a person with appropriate permissions.
6OPERATION MANUAL
6.1 Control panel
The control panel is equipped with 4-digit display and 4 control buttons with the following functions:
1. MENU –choose function
2. DOWN –change value
3. UP –change value
4. ENTER –confirm changes
6.2 Menu

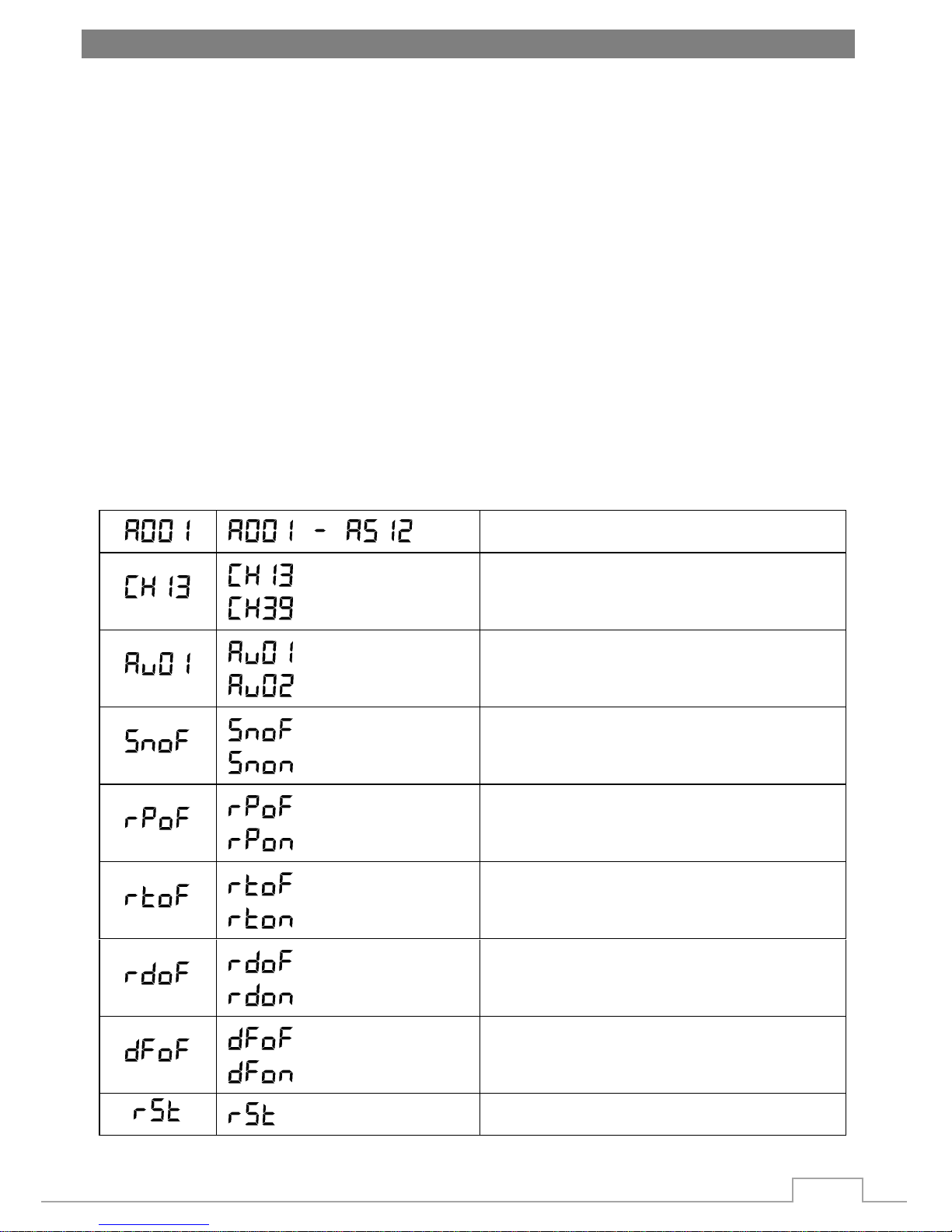

Menu diagram:
Set DMX channel
DMX Channel mode: 13 / 39 channels
Auto mode: 01 - fast / 02 - slow
Sound control mode: off / on
Set Pan rotation: forward / reverse
Set Tilt rotation: forward / reverse
Set display orientation: standard / upside down
Initiation: on / off
Reset

4 BEAM 4x10W LUMILUX LED RGBW 4in1 F7000491
www.flash-butrym.pl
5
6.3 DMX channel list
13CH mode
Channel
Function
Effect
CH 1
Pan
0-255: 0-540°
CH 2
Pan fine
0-255: fine adjustment
CH 3
Tilt
0-255: 0-270°
CH 4
Tilt fine
0-255: fine adjustment
CH 5
Pan / Tilt speed
0-255: fast-slow
CH 6
Dimmer
0-255: 0-100%
CH 7
Strobe
0: No function
1-255: Strobe slow-fast
CH 8
Red
0-255: 0-100%
CH 9
Green
0-255: 0-100%
CH 10
Blue
0-255: 0-100%
CH 11
White
0-255: 0-100%
CH 12
Auto mode
0-30: No function
31-249: Auto mode
250-255: Sound control mode
CH 13
Reset
0-149: No function
150-255: Reset

www.flash-butrym.pl
6
39CH mode
Channel
Function
Effect
CH 1
Head 1 - Pan
0-255: 0-540°
CH 2
Head 1 - Pan fine
0-255: fine adjustment
CH 3
Head 1 - Tilt
0-255: 0-270°
CH 4
Head 1 - Tilt fine
0-255: fine adjustment
CH 5
Head 1 - Pan / Tilt speed
0-255: fast-slow
CH 6
Dimmer (heads 1-4)
0-255: 0-100%
CH 7
Strobe (heads 1-4)
0: No function
1-255: Strobe slow-fast
CH 8
Head 1 - Red
0-255: 0-100%
CH 9
Head 1 - Green
0-255: 0-100%
CH 10
Head 1 - Blue
0-255: 0-100%
CH 11
Head 1 - White
0-255: 0-100%
CH 12
Head 2 - Pan
0-255: 0-540°
CH 13
Head 2 - Pan fine
0-255: fine adjustment
CH 14
Head 2 - Tilt
0-255: 0-270°
CH 15
Head 2 - Tilt fine
0-255: fine adjustment
CH 16
Head 2 - Pan / Tilt speed
0-255: fast-slow
CH 17
Head 2 - Red
0-255: 0-100%
CH 18
Head 2 - Green
0-255: 0-100%
CH 19
Head 2 - Blue
0-255: 0-100%
CH 20
Head 2 - White
0-255: 0-100%
CH 21
Head 3 - Pan
0-255: 0-540°
CH 22
Head 3 - Pan fine
0-255: fine adjustment
CH 23
Head 3 - Tilt
0-255: 0-270°
CH 24
Head 3 - Tilt fine
0-255: fine adjustment
CH 25
Head 3 - Pan / Tilt speed
0-255: fast-slow
CH 26
Head 3 - Red
0-255: 0-100%
CH 27
Head 3 - Green
0-255: 0-100%
CH 28
Head 3 - Blue
0-255: 0-100%
CH 29
Head 3 - White
0-255: 0-100%
CH 30
Head 4 - Pan
0-255: 0-540°
CH 31
Head 4 - Pan fine
0-255: fine adjustment
CH 32
Head 4 - Tilt
0-255: 0-270°
CH 33
Head 4 - Tilt fine
0-255: fine adjustment
CH 34
Head 4 - Pan / Tilt speed
0-255: fast-slow
CH 35
Head 4 - Red
0-255: 0-100%
CH 36
Head 4 - Green
0-255: 0-100%
CH 37
Head 4 - Blue
0-255: 0-100%
CH 38
Head 4 - White
0-255: 0-100%
CH 39
Reset
0-149: No function
150-255: Reset

4 BEAM 4x10W LUMILUX LED RGBW 4in1 F7000491
www.flash-butrym.pl
7
1WPROWADZENIE
Dziękujemy za zakup urządzenia 4 BEAM 4x10W LUMILUX LED RGBW 4in1. Ze względów
bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z
instrukcją.
2ZASADY BEZPIECZEŃSTWA
1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby
zminimalizować ryzyko przypadkowego porażenia prądem
2. Przed instalacją należy odłączyć urządzenie od sieci
3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono
uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy
niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci
elektrycznej.
4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w
temperaturze powyżej 40° C
5. Aby uniknąć uszkodzeń nie należy stosować rozpuszczalników organicznych do
czyszczenia powłoki urządzenia.
6. Urządzenie należy instalować na stabilnych konstrukcjach
7. Urządzenie powinno być zainstalowane w dobrze wentylowanym pomieszczeniu, w
odległości co najmniej 15cm od najbliższej powierzchni (ściany, sufitu itp). Jednocześnie
należy upewnić się, że otwory wentylacyjne nie są zatkane oraz wentylatory działają
poprawnie.
3INFORMACJE O PRODUKCIE
3.1 Specyfikacja
Pobór mocy: 180W
Napięcie zasilania: 110 - 220V
Częstotliwość napięcia: 50/60Hz
Typ diody: 4w1
Ilość diod: 4
Moc diody: 10W
Wyświetlacz: LED - 4 znaki
Barwa: RGBW
Kąt świecenia (min): 2,6°
Kąt świecenia (max): 2,6°
Ściemnianie: Płynne: 0 - 100%
Błysk - częstotliwość minimalna: 1Hz
Błysk - częstotliwość maksymalna: 20Hz
Zakres ruchu - PAN: 540°
Zakres ruchu - TILT: 270°
Standard DMX: DMX 512
Sterowanie: 4 przyciski
Tryby pracy: DMX, Automatyczny, Sterowanie dźwiękiem
Funkcje: Elektroniczna korekcja położenia

www.flash-butrym.pl
8
AC IN: powerCON
AC OUT: powerCON
DMX IN: XLR - 3 pin
DMX OUT: XLR - 3 pin
Stopień ochrony IP: IP22
Rodzaj obudowy: Aluminium
Chłodzenie: Aktywne
Wysokość [cm]: 26
Szerokość [cm]: 104
Głębokość [cm]: 16
Waga [kg]: 10
Waga z opakowaniem [kg]: 11,5
W zestawie: Przewód zasilający, Uchwyt montażowy (x2), Śruby montażowe (do uchwytu)
4INSTALACJA
Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.
Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.
Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem
urządzenia.
Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz
prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami
urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej
powinny być wykonywane przez wykwalifikowany personel.
5POŁĄCZENIA
Urządzenie wyposażone jest w następujące interfejsy:
1. DMX (wejście/wyjście) – złącza: XLR 3-pin
2. Zasilanie (wejście/wyjście) –złącze: powerCON

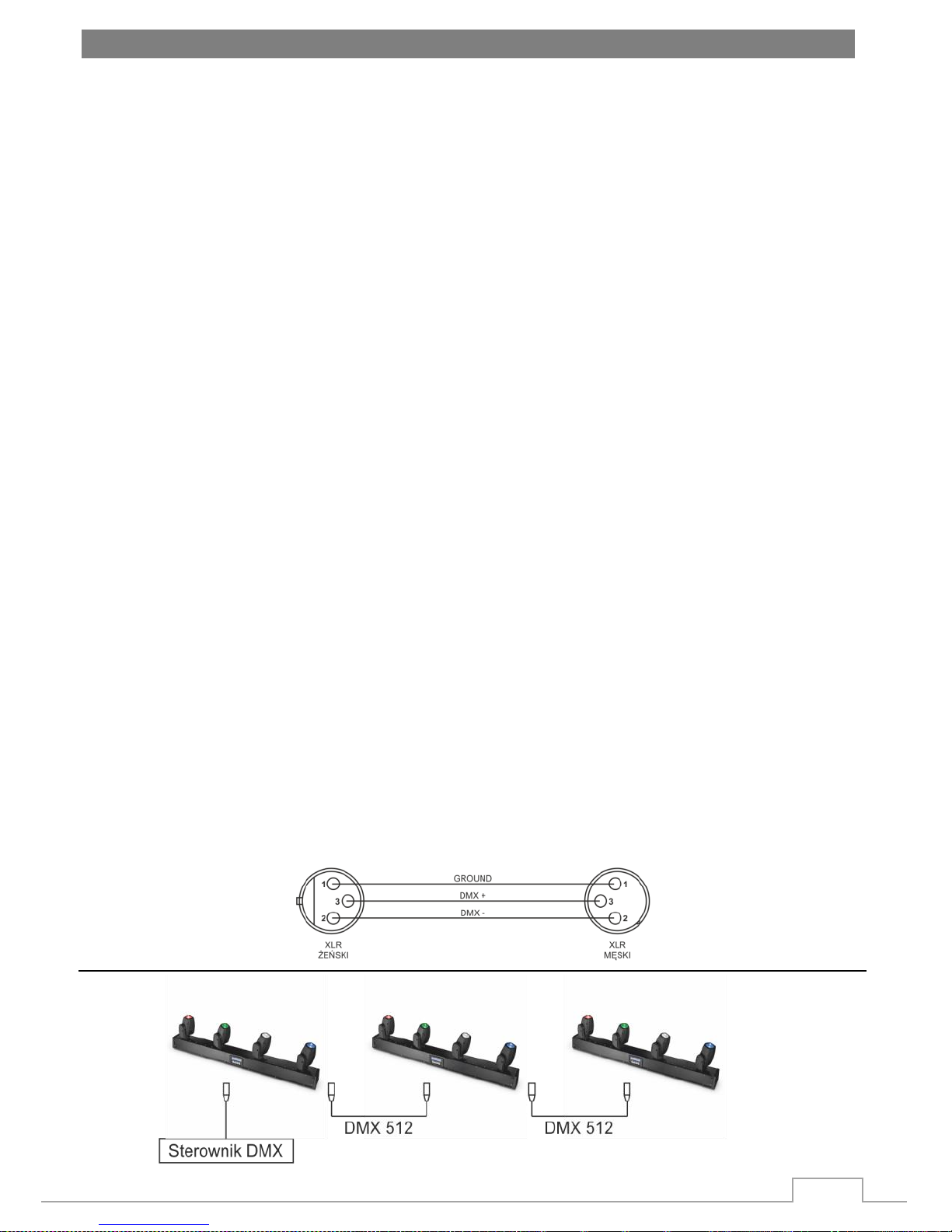

5.1 Podłączenie sygnału DMX
Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski

4 BEAM 4x10W LUMILUX LED RGBW 4in1 F7000491
www.flash-butrym.pl
9
5.2 Specyfikacja zasilania
Napięcie zasilania
Pobór mocy
Częstotliwość zasilania
110~220V
180W
50/60Hz
5.3 Podłączanie zasilania
Połączenie odbywa się przy użyciu przewodu zakończonego z jednej strony wtyczką sieci elektrycznej i
wtyczką typu powerCON z drugiej strony (w zestawie).
Urządzenie musi być obsługiwane przez wykwalifikowany personel. Należy upewnić się, że parametry
zasilania sieci energetycznej są zgodne z parametrami urządzenia i nie zostają przekroczone ograniczenia
dotyczące poboru energii elektrycznej z sieci.
UWAGA! W przypadku uszkodzenia przewodu nie należy dokonywać samodzielnej naprawy. Wymiana
lub naprawa może być wykonana jedynie w serwisie producenta lub przez osobę z odpowiednimi
uprawnieniami.
6INSTRUKCJA UŻYTKOWANIA
6.1 Panel sterowania
Panel sterowania wyposażony jest w wyświetlacz oraz w 4 przyciski sterujące o następujących funkcjach:
1. MENU –wybranie funkcji
2. DOWN –edycja parametru
3. UP –edycja parametru
4. ENTER –zatwierdzenie zmian
6.2 Menu

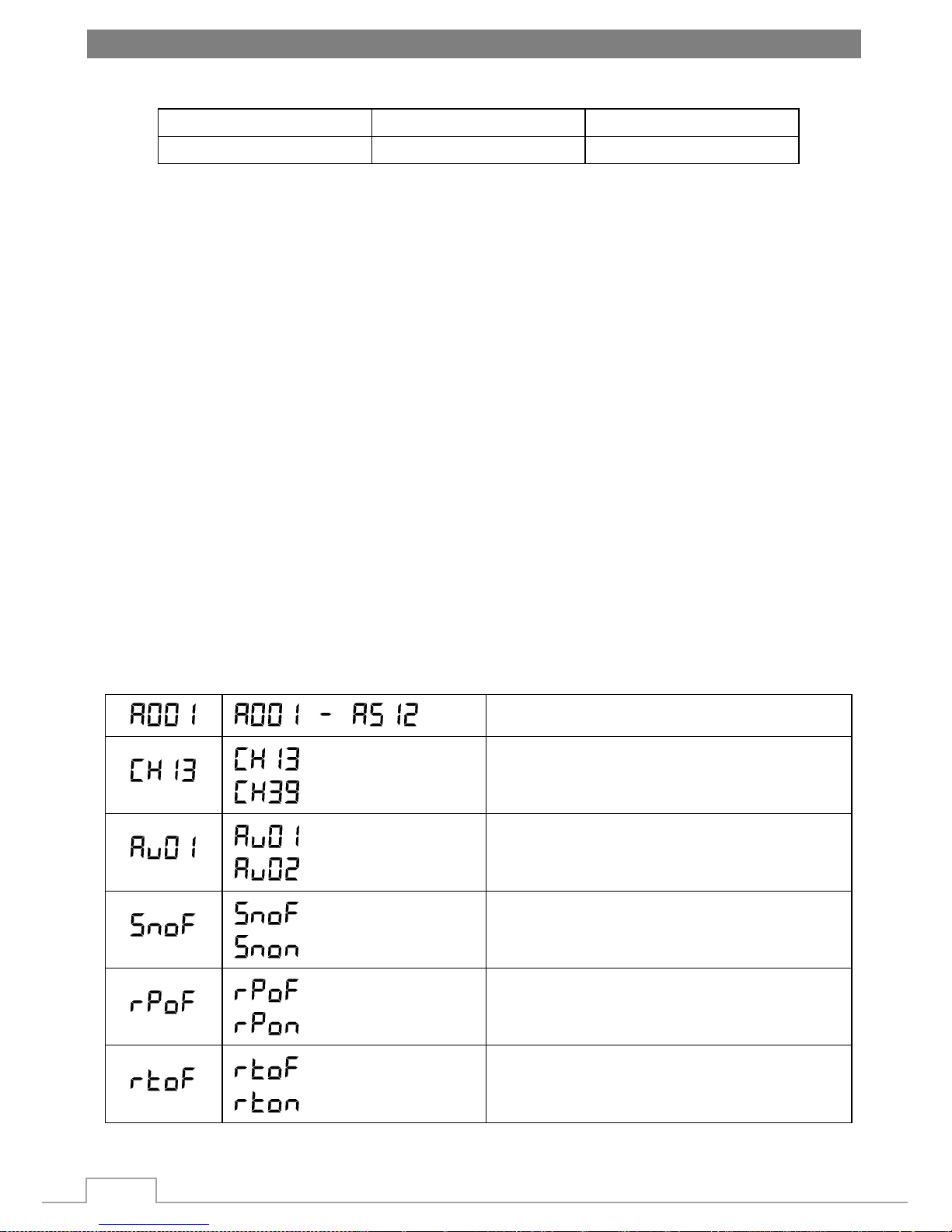

Schemat menu urządzenia:
Ustawienie kanału DMX
Tryb kanałów DMX: 13 / 39 kanałow
Tryb Auto: 01 - szybko / 02 –powoli
Tryb sterowania dźwiękiem: wył / wł
Odwrócenie obrotu Pan: wył / wł
Odwrócenie obrotu Tilt: wył / wł

www.flash-butrym.pl
10
Odwrócenie orientacji wyświetlacza: wył / wł
Rozpoczęcie: wł/ wył
Reset
6.3 Lista kanałów DMX
Tryb 13CH
Kanał
Funkcja
Efekt
CH 1
Pan
0-255: 0-540°
CH 2
Pan –ustawienie precyzyjne
0-255: ustawienie precyzyjne
CH 3
Tilt
0-255: 0-270°
CH 4
Tilt –ustawienie precyzyjne
0-255: ustawienie precyzyjne
CH 5
Prędkość obrotu Pan / Tilt
0-255: szybko-wolno
CH 6
Jasność
0-255: 0-100%
CH 7
Strobo
0: Brak funkcji
1-255: Strobo wolno-szybko
CH 8
Czerwony
0-255: 0-100%
CH 9
Zielony
0-255: 0-100%
CH 10
Niebieski
0-255: 0-100%
CH 11
Biały
0-255: 0-100%
CH 12
Tryb Auto
0-30: Brak funkcji
31-249: Tryb Auto
250-255: Tryb sterowania dźwiękiem
CH 13
Reset
0-149: Brak funkcji
150-255: Reset

4 BEAM 4x10W LUMILUX LED RGBW 4in1 F7000491
www.flash-butrym.pl
11
Tryb 39CH
Kanał
Funkcja
Efekt
CH 1
Głowica 1 - Pan
0-255: 0-540°
CH 2
Głowica 1 - Pan - ustawienie precyzyjne
0-255: ustawienie precyzyjne
CH 3
Głowica 1 - Tilt
0-255: 0-270°
CH 4
Głowica 1 - Tilt - ustawienie precyzyjne
0-255: ustawienie precyzyjne
CH 5
Głowica 1 - Prędkość obrotu Pan / Tilt
0-255: fast-slow
CH 6
Dimmer (głowice 1-4)
0-255: 0-100%
CH 7
Strobe (głowice 1-4)
0: No function
1-255: Strobe slow-fast
CH 8
Głowica 1 - Czerwony
0-255: 0-100%
CH 9
Głowica 1 - Zielony
0-255: 0-100%
CH 10
Głowica 1 - Niebieski
0-255: 0-100%
CH 11
Głowica 1 - Biały
0-255: 0-100%
CH 12
Głowica 2 - Pan
0-255: 0-540°
CH 13
Głowica 2 - Pan - ustawienie precyzyjne
0-255: ustawienie precyzyjne
CH 14
Głowica 2 - Tilt
0-255: 0-270°
CH 15
Głowica 2 - Tilt - ustawienie precyzyjne
0-255: ustawienie precyzyjne
CH 16
Głowica 2 - Prędkość obrotu Pan / Tilt
0-255: fast-slow
CH 17
Głowica 2 - Czerwony
0-255: 0-100%
CH 18
Głowica 2 - Zielony
0-255: 0-100%
CH 19
Głowica 2 - Niebieski
0-255: 0-100%
CH 20
Głowica 2 - Biały
0-255: 0-100%
CH 21
Głowica 3 - Pan
0-255: 0-540°
CH 22
Głowica 3 - Pan - ustawienie precyzyjne
0-255: ustawienie precyzyjne
CH 23
Głowica 3 - Tilt
0-255: 0-270°
CH 24
Głowica 3 - Tilt - ustawienie precyzyjne
0-255: ustawienie precyzyjne
CH 25
Głowica 3 - Prędkość obrotu Pan / Tilt
0-255: fast-slow
CH 26
Głowica 3 - Czerwony
0-255: 0-100%
CH 27
Głowica 3 - Zielony
0-255: 0-100%
CH 28
Głowica 3 - Niebieski
0-255: 0-100%
CH 29
Głowica 3 - Biały
0-255: 0-100%
CH 30
Głowica 4 - Pan
0-255: 0-540°
CH 31
Głowica 4 - Pan - ustawienie precyzyjne
0-255: ustawienie precyzyjne
CH 32
Głowica 4 - Tilt
0-255: 0-270°
CH 33
Głowica 4 - Tilt - ustawienie precyzyjne
0-255: ustawienie precyzyjne
CH 34
Głowica 4 - Prędkość obrotu Pan / Tilt
0-255: fast-slow
CH 35
Głowica 4 - Czerwony
0-255: 0-100%
CH 36
Głowica 4 - Zielony
0-255: 0-100%
CH 37
Głowica 4 - Niebieski
0-255: 0-100%
CH 38
Głowica 4 - Biały
0-255: 0-100%
CH 39
Reset
0-149: No function
150-255: Reset
