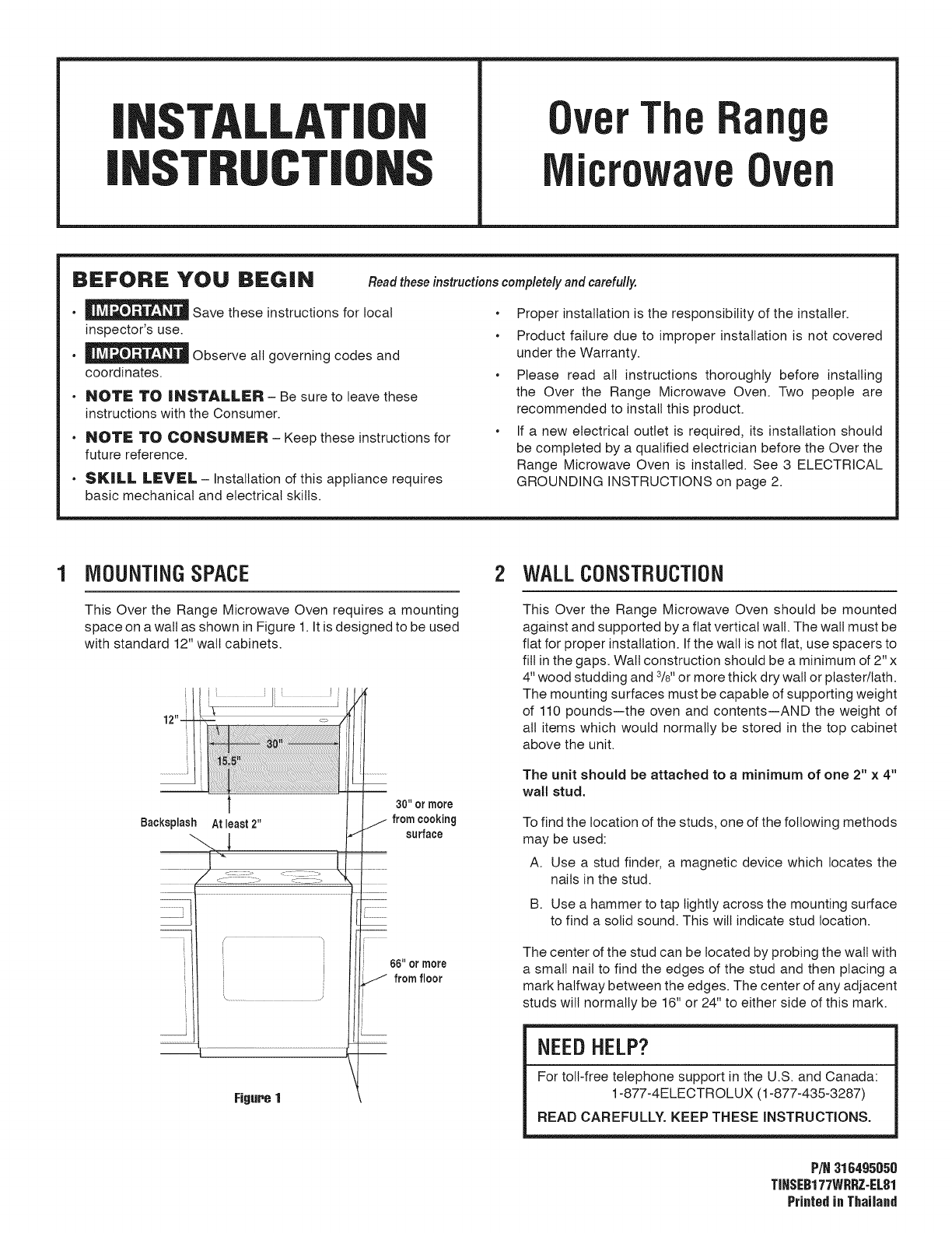

INSTALLATION
INSTRUCTIONS
Over The Range
Microwave Oven
BEFORE YOU BEGIN
© Nig.@) S478 Save these instructions for local
inspector's use.
© ue) ea PN) Observe all governing codes and
coordinates.
+ NOTE TO INSTALLER - Be sure to leave these
instructions with the Consumer.
- NOTE TO CONSUMER - Keep these instructions for
future reference.
- SKILL LEVEL - Installation of this appliance requires
basic mechanical and electrical skills.
Read these instructions completely and carefully.
Proper installation is the responsibility of the installer.
Product failure due to improper installation is not covered
under the Warranty.
Please read all instructions thoroughly before installing
the Over the Range Microwave Oven. Two people are
recommended to install this product.
lf a new electrical outlet is required, its installation should
be completed by a qualified electrician before the Over the
Range Microwave Oven is installed. See 3 ELECTRICAL
GROUNDING INSTRUCTIONS on page 2.
MOUNTING SPACE
This Over the Range Microwave Oven requires a mounting
space on a wall as shown in Figure 1. Itis designed to be used
with standard 12" wall cabinets.
360" or more
Le from cooking
surface
| 66" or more
|
L_-
from
floor
|
—— be
ee ee
Figure 1
WALL CONSTRUCTION
This Over the Range Microwave Oven should be mounted
against and supported by a flat vertical wall. The wall must be
flat for proper installation. If the wall is not flat, use spacers to
fill in the gaps. Wall construction should be a minimum of 2" x
4" wood studding and */s" or more thick dry wall or plaster/iath.
The mounting surfaces must be capable of supporting weight
of 110 pounds—the oven and contents—AND the weight of
all items which would normally be stored in the top cabinet
above the unit.
The unit should be attached to a minimum of one 2" x 4"
wall stud.
To find the location of the studs, one of the following methods
may be used:
A. Use a stud finder, a magnetic device which locates the
nails in the stud.
B. Use a hammer to tap lightly across the mounting surface
to find a solid sound. This will indicate stud location.
The center of the stud can be located by probing the wall with
a small nail to find the edges of the stud and then placing a
mark halfway between the edges. The center of any adjacent
studs will normally be 16" or 24" to either side of this mark.
NEED HELP?
For toll-free telephone support in the U.S. and Canada:
1-877-4ELECTROLUX (1-877-435-3287)
READ CAREFULLY. KEEP THESE INSTRUCTIONS.
P/N 316495050
TINSEB177WRRZ-EL81
Printed in Thailand

Installation Instructions

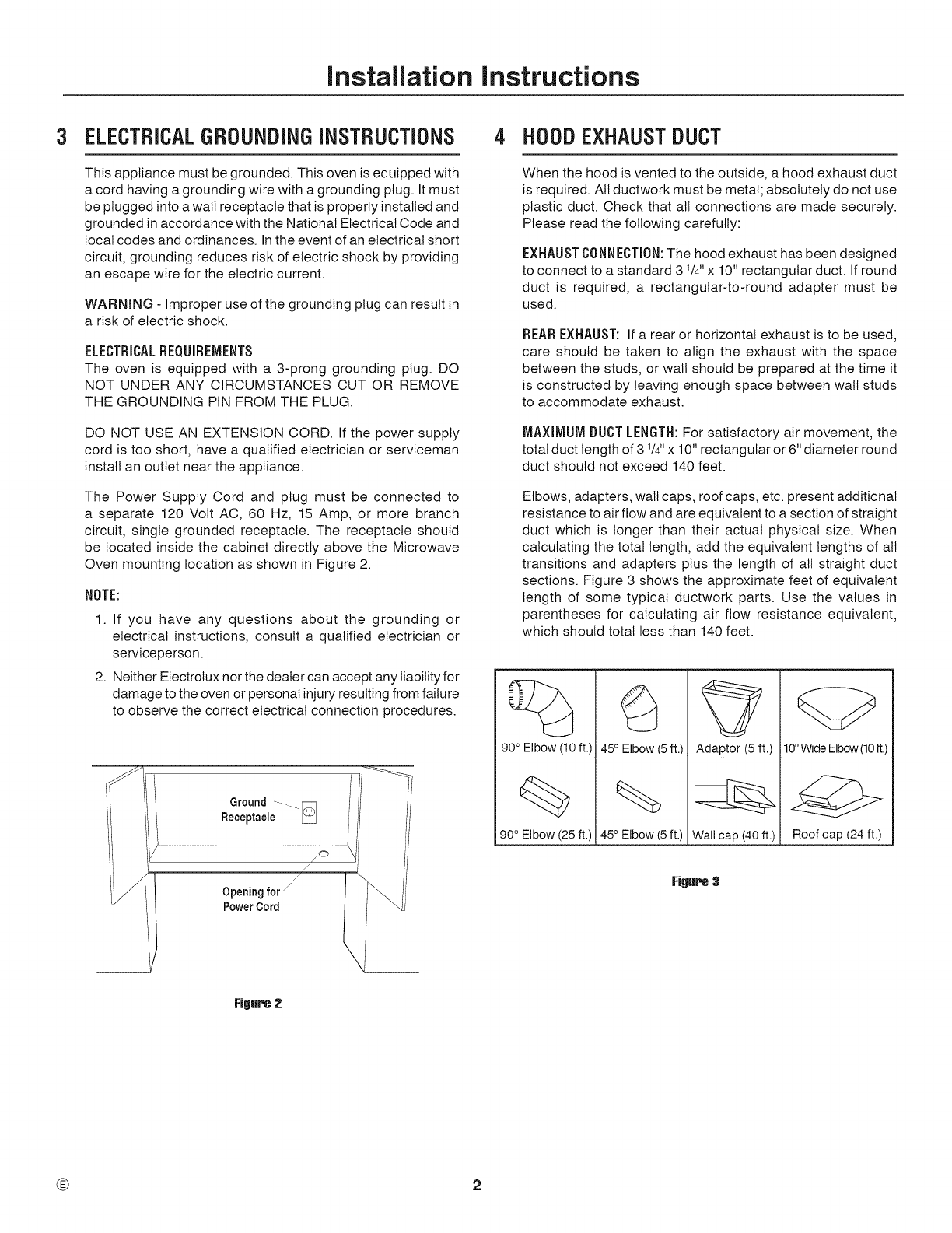

3 ELECTRICAL GROUNDING INSTRUCTIONS
This appliance must be grounded. This oven is equipped with
a cord having a grounding wire with a grounding plug. It must
be plugged into a wall receptacle that is properly installed and
grounded in accordance with the National Electrical Code and
local codes and ordinances. In the event of an electrical short
circuit, grounding reduces risk of electric shock by providing
an escape wire for the electric current.
WARNING - Improper use of the grounding plug can result in
a risk of electric shock.
ELECTRICAL REQUIREMENTS
The oven is equipped with a 3-prong grounding plug. DO
NOT UNDER ANY CIRCUMSTANCES CUT OR REMOVE
THE GROUNDING PIN FROM THE PLUG.
DO NOT USE AN EXTENSION CORD. If the power supply
cord is too short, have a qualified electrician or serviceman
install an outlet near the appliance.
The Power Supply Cord and plug must be connected to
a separate 120 Volt AC, 60 Hz, 15 Amp, or more branch
circuit, single grounded receptacle. The receptacle should
be located inside the cabinet directly above the Microwave
Oven mounting location as shown in Figure 2.
NOTE:
1. If you have any questions about the grounding or
electrical instructions, consult a qualified electrician or
serviceperson.
2. Neither Electrolux nor the dealer can accept any liability for
damage to the oven or personal injury resulting from failure
to observe the correct electrical connection procedures.
r Ground ~~.
J
Receptacle
fe
|
i
Opening for
Power Cord
Figure 2
4 HOOD EXHAUST DUCT
When the hood is vented to the outside, a hood exhaust duct
is required. All ductwork must be metal; absolutely do not use
plastic duct. Check that all connections are made securely.
Please read the following carefully:
EXHAUST CONNECTION: The hood exhaust has been designed
to connect to a standard 3 '/4" x 10" rectangular duct. If round
duct is required, a rectangular-to-round adapter must be
used,
REAR EXHAUST: If a rear or horizontal exhaust is to be used,
care should be taken to align the exhaust with the space
between the studs, or wall should be prepared at the time it
is constructed by leaving enough space between wall studs
to accommodate exhaust.
MAXIMUM DUCT LENGTH: For satisfactory air movement, the
total duct length of 3 '/2" x 10" rectangular or 6" diameter round
duct should not exceed 140 feet.
Elbows, adapters, wall caps, roof caps, etc. present additional
resistance to air flow and are equivalent to a section of straight
duct which is longer than their actual physical size. When
calculating the total length, add the equivalent lengths of all
transitions and adapters plus the length of all straight duct
sections. Figure 3 shows the approximate feet of equivalent
length of some typical ductwork parts. Use the values in
parentheses for calculating air flow resistance equivalent,
which should total less than 140 feet.
90° Elbow (10 ft.) | 45° Elbow (5 ft) | Adaptor (5 ft.) | 10" Wide Elbow (10 ft)
@ ZA
90° Elbow (25 ft.) | 45° Elbow (5 ft.) | Wall cap (40 ft.) | Roof cap (24 ft.)
Sy |S |SS\ s2-
Figure 3

Installation Instructions

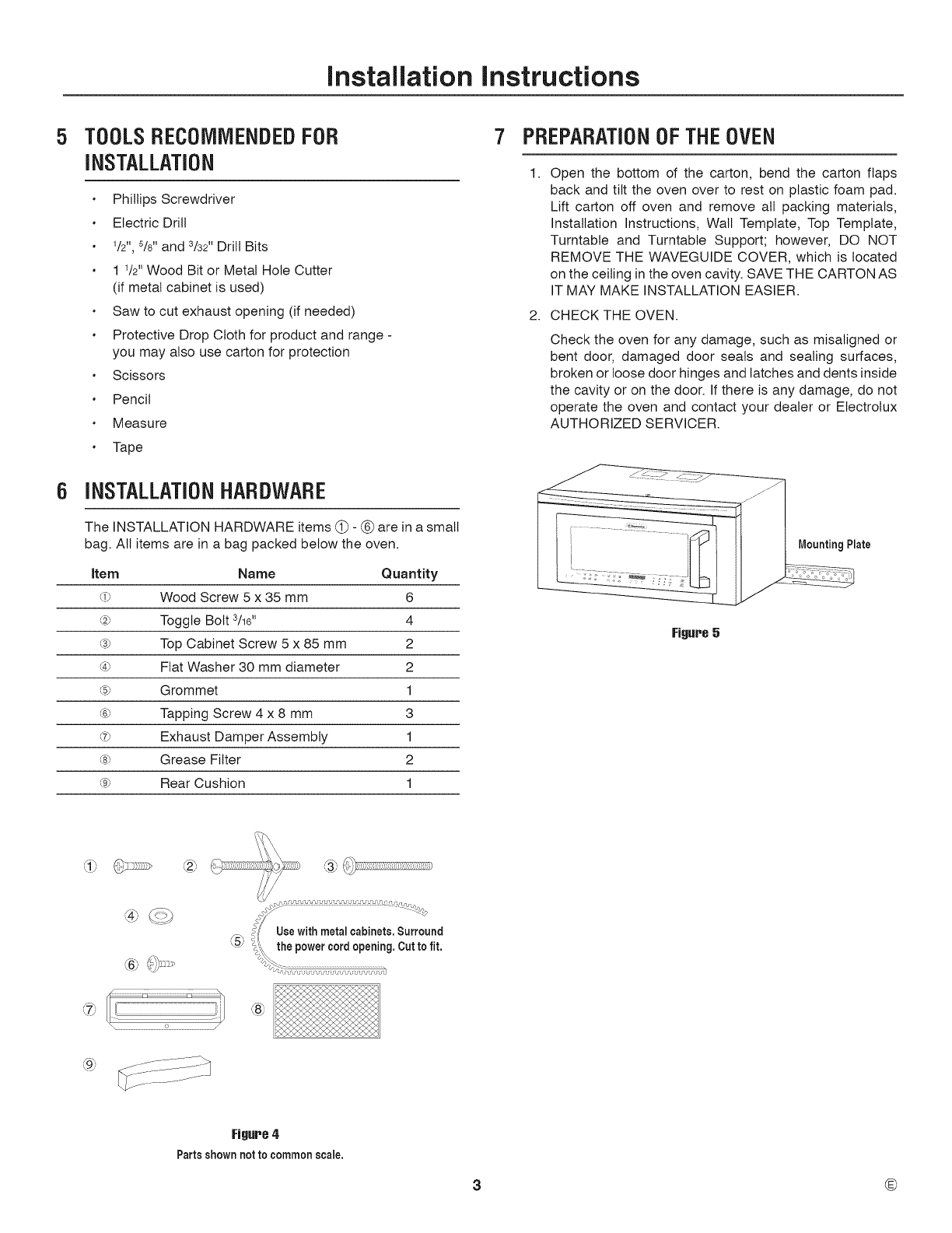

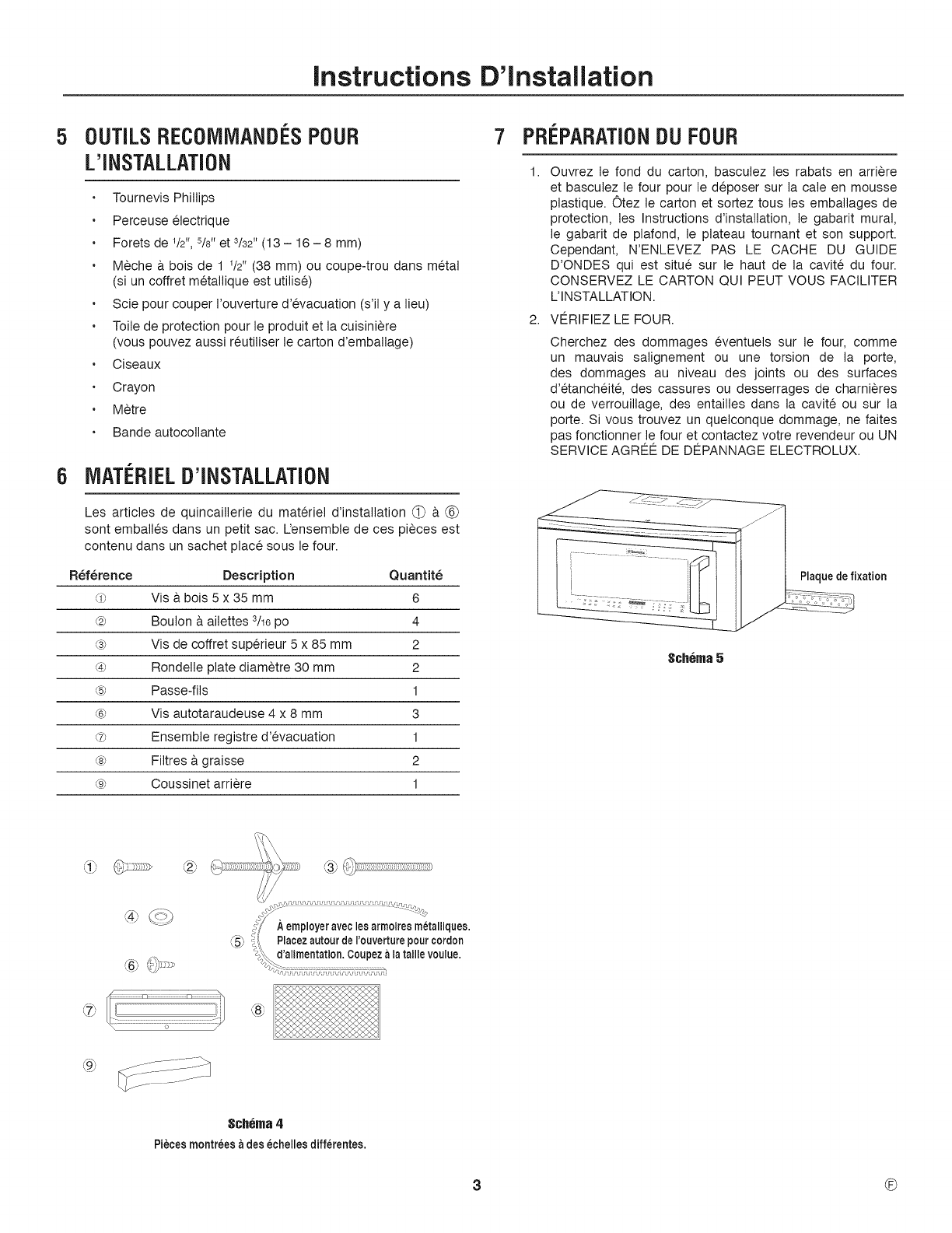

5 TOOLS RECOMMENDED FOR
INSTALLATION
Phillips Screwdriver
Electric Drill
to", 2/3" and 3/32" Drill Bits
1 1/2" Wood Bit or Metal Hole Cutter
(if metal cabinet is used)
Saw to cut exhaust opening (if needed)
Protective Drop Cloth for product and range -
you may also use carton for protection
Scissors
Pencil
Measure
Tape
6 INSTALLATION HARDWARE
The INSTALLATION HARDWARE items @ - © are ina small
bag. All items are in a bag packed below the oven.
ltem Name Quantity
@D Wood Screw 5 x 35 mm 6
@) Toggle Bolt */16" 4
® Top Cabinet Screw 5 x 85 mm 2
® Flat Washer 30 mm diameter 2
© Grommet 1
© Tapping Screw 4 x 8 mm 3
@D Exhaust Damper Assembly 1
® Grease Filter 2
® Rear Cushion 1
Use with metal cabinets. Surround
the power cord opening. Cut to fit.
Figure 4
Parts shown not to common scale.
7 PREPARATION OF THE OVEN
1. Open the bottom of the carton, bend the carton flaps
back and tilt the oven over to rest on plastic foam pad.
Lift carton off oven and remove all packing materials,
Installation Instructions, Wall Template, Top Template,
Turntable and Turntable Support; however, DO NOT
REMOVE THE WAVEGUIDE COVER, which is located
on the ceiling in the oven cavity. SAVE THE CARTONAS
IT MAY MAKE INSTALLATION EASIER.
CHECK THE OVEN.
Check the oven for any damage, such as misaligned or
bent door, damaged door seals and sealing surfaces,
broken or loose door hinges and latches and dents inside
the cavity or on the door. If there is any damage, do not
operate the oven and contact your dealer or Electrolux
AUTHORIZED SERVICER.
Mounting Plate
Figure 5

Installation Instructions

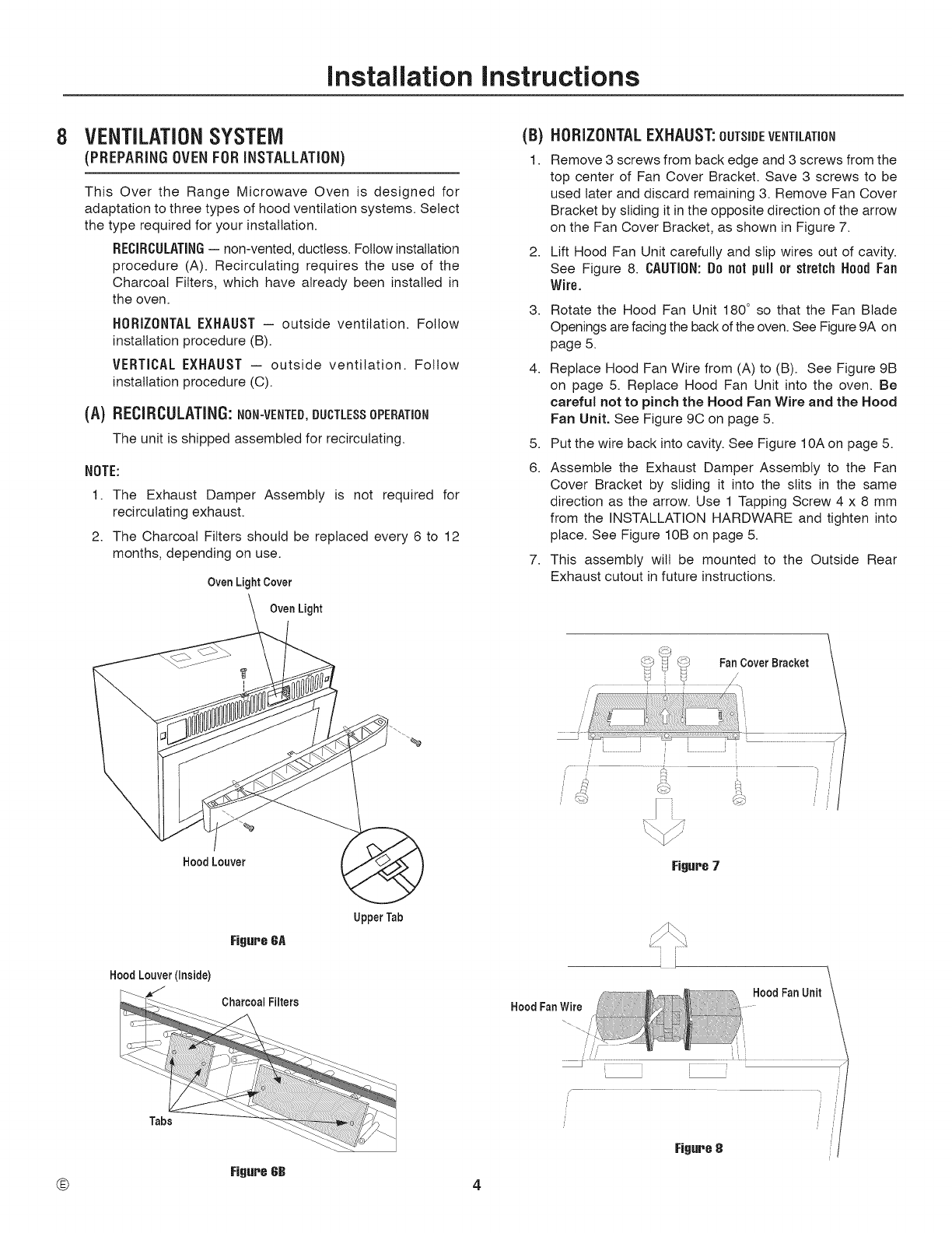

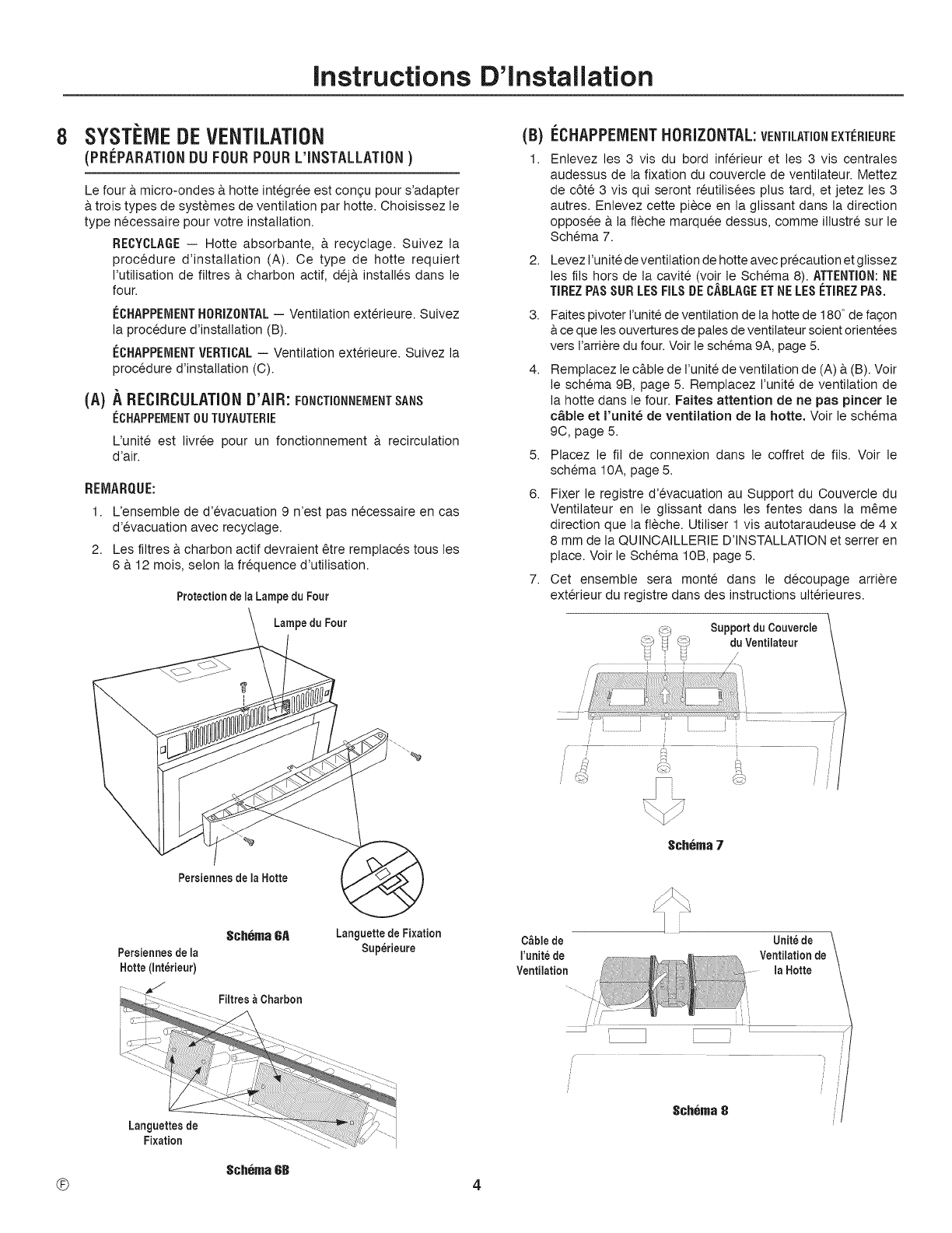

8 VENTILATION SYSTEM
(PREPARING OVEN FOR INSTALLATION)
This Over the Range Microwave Oven is designed for
adaptation to three types of hood ventilation systems. Select
the type required for your installation.
RECIRCULATING — non-vented, ductless. Follow installation
procedure (A). Recirculating requires the use of the
Charcoal Filters, which have already been installed in
the oven.
HORIZONTAL EXHAUST — outside ventilation. Follow
installation procedure (B).
VERTICAL EXHAUST — outside ventilation. Follow
installation procedure (C).
(A) RECIRCULATING: NoN-VENTED, DUCTLESS OPERATION
The unit is shipped assembied for recirculating.
NOTE:
1. The Exhaust Damper Assembly is not required for
recirculating exhaust.
. The Charcoal Filters should be replaced every 6 to 12
months, depending on use.
Oven Light Cover
Oven Light
(B) HORIZONTAL EXHAUST: ourTsiDe VENTILATION
1. Remove 3 screws from back edge and 3 screws from the
top center of Fan Cover Bracket. Save 3 screws to be
used later and discard remaining 3. Remove Fan Cover
Bracket by sliding it in the opposite direction of the arrow
on the Fan Cover Bracket, as shown in Figure 7.
Lift Hood Fan Unit carefully and slip wires out of cavity.
See Figure 8. CAUTION: Do not pull or stretch Hood Fan
Wire.
Rotate the Hood Fan Unit 180° so that the Fan Blade
Openings are facing the back of the oven. See Figure 9A on
page 5.
Replace Hood Fan Wire from (A) to (B). See Figure 9B
on page 5. Replace Hood Fan Unit into the oven. Be
careful not to pinch the Hood Fan Wire and the Hood
Fan Unit. See Figure 9C on page 5.
5. Put the wire back into cavity. See Figure 10A on page 5.
6. Assemble the Exhaust Damper Assembly to the Fan
Cover Bracket by sliding it into the slits in the same
direction as the arrow. Use 1 Tapping Screw 4 x 8 mm
from the INSTALLATION HARDWARE and tighten into
place. See Figure 10B on page 5.
This assembly will be mounted to the Outside Rear
Exhaust cutout in future instructions.
Hood Louver
Upper Tab
Figure GA
Hood Louver (inside)
Figure 62
Figure 7
: Hood Fan Unit
Figure 8

Installation Instructions

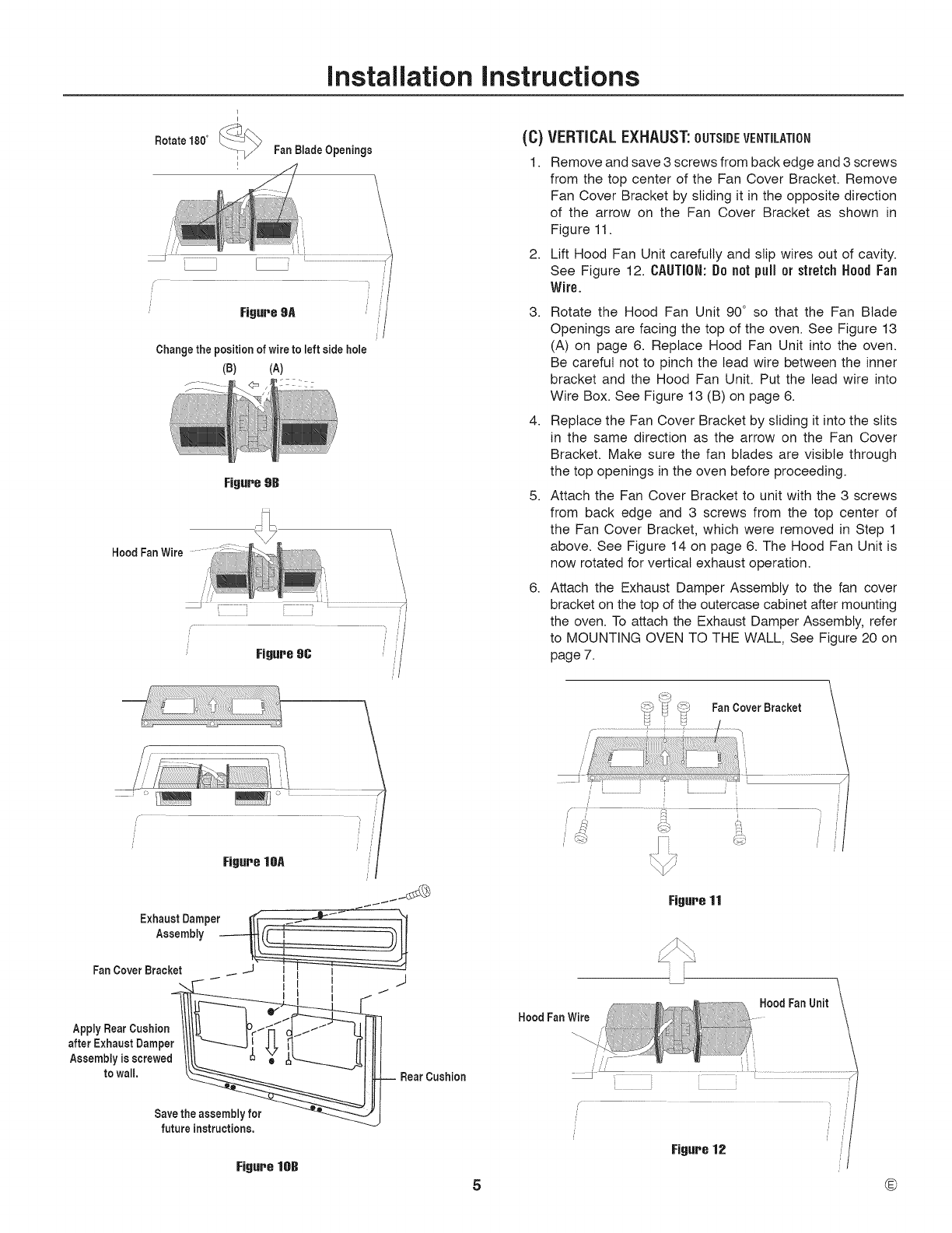

1
f
Rotate 180° eC ,
r Fan Blade Openings
ZY.
Figure 9A
Change the position of wire to left side hole
® a
Figure 98
Hood Fan Wire
Exhaust Damper
Assembly
Fan Cover Bracket _- 4
Apply Rear Cushion
after Exhaust Damper
Assembly is screwed
to
wall.
Rear
Cushion
Save the assembly for
future instructions.
Figure 108

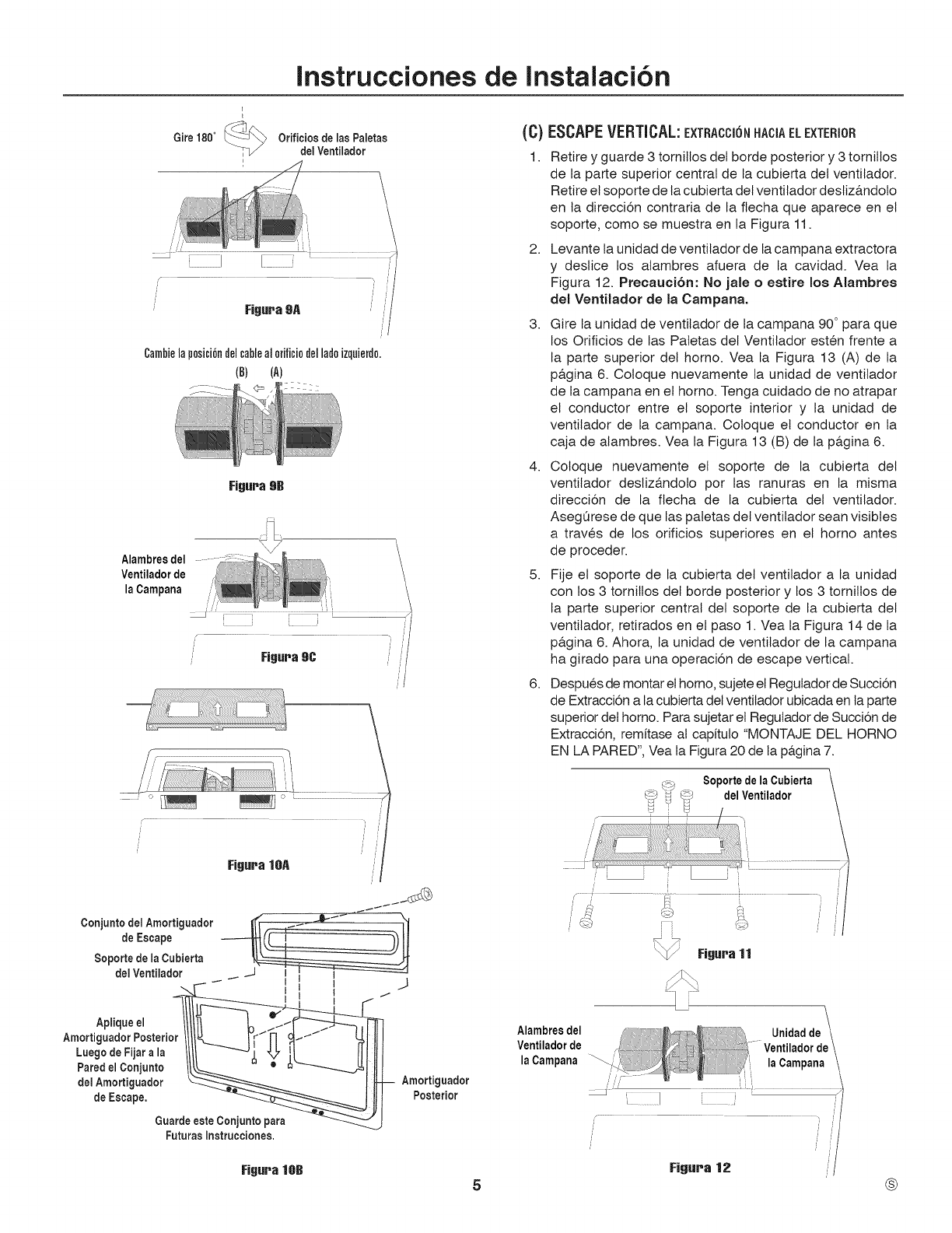

(C) VERTICAL EXHAUST: ouTsipe VENTILATION
1.
Hood Fan Wire
Remove and save 3 screws from back edge and 3 screws
from the top center of the Fan Cover Bracket. Remove
Fan Cover Bracket by sliding it in the opposite direction
of the arrow on the Fan Cover Bracket as shown in
Figure 11.
Lift Hood Fan Unit carefully and slip wires out of cavity.
See Figure 12. CAUTION: Do not pull or stretch Hood Fan
Wire.

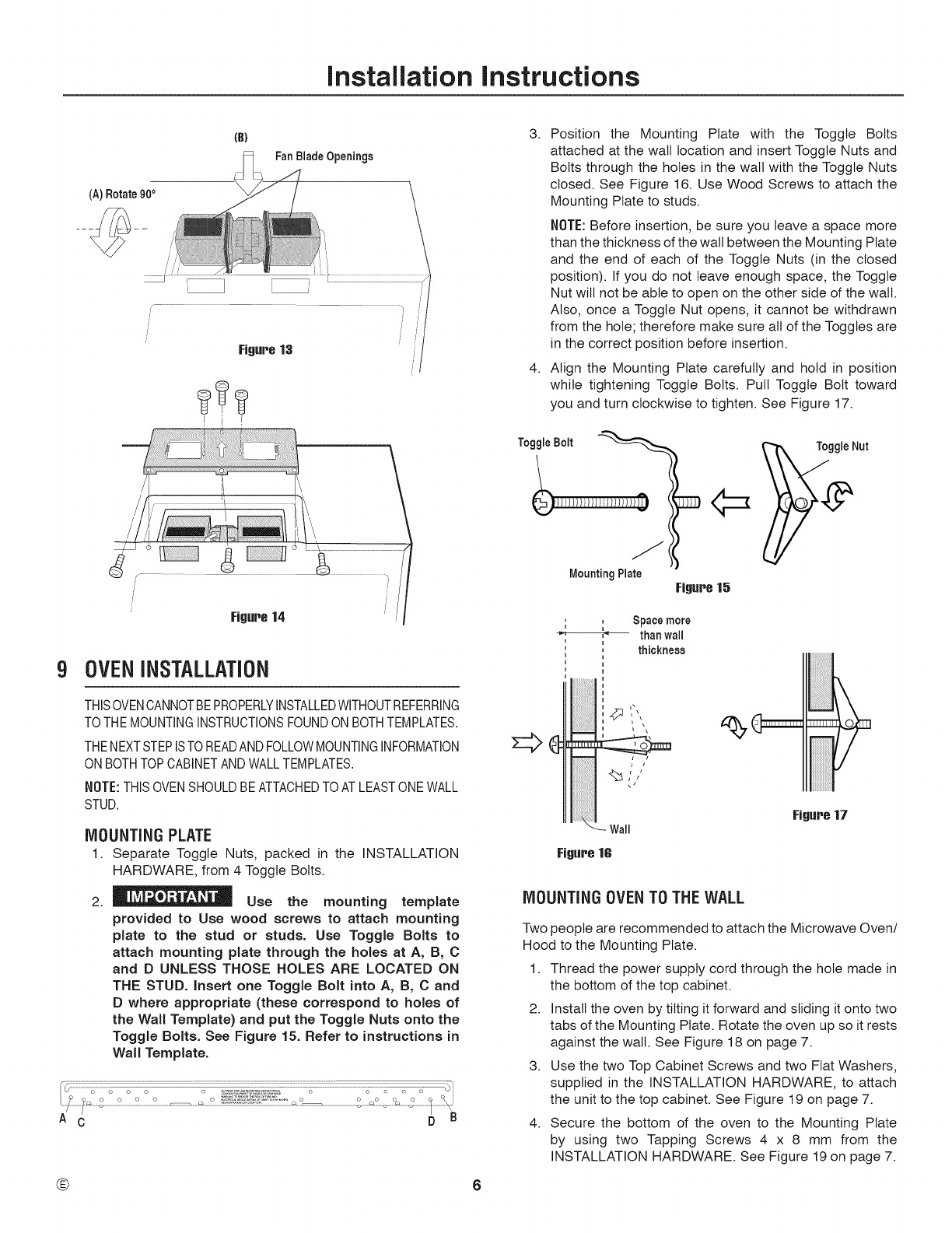

Rotate the Hood Fan Unit 90° so that the Fan Blade
Openings are facing the top of the oven. See Figure 13
(A) on page 6. Replace Hood Fan Unit into the oven.
Be careful not to pinch the lead wire between the inner
bracket and the Hood Fan Unit. Put the lead wire into
Wire Box. See Figure 13 (B) on page 6.
Replace the Fan Cover Bracket by sliding it into the slits
in the same direction as the arrow on the Fan Cover
Bracket. Make sure the fan blades are visible through
the top openings in the oven before proceeding.
Attach the Fan Cover Bracket to unit with the 3 screws
from back edge and 3 screws from the top center of
the Fan Cover Bracket, which were removed in Step 1
above. See Figure 14 on page 6. The Hood Fan Unit is
now rotated for vertical exhaust operation.
Attach the Exhaust Damper Assembly to the fan cover
bracket on the top of the outercase cabinet after mounting
the oven. To attach the Exhaust Damper Assembly, refer
to MOUNTING OVEN TO THE WALL, See Figure 20 on
page 7.
Fan Cover Bracket
Figure 11
Hood Fan Unit
Figure 12

Installation Instructions
(A) Rotate 90°
(B)
Fan Blade Openings
LY
Figure 14
9 OVEN INSTALLATION
THIS OVEN CANNOT BE PROPERLY INSTALLED WITHOUT REFERRING
TO THE MOUNTING INSTRUCTIONS FOUND ON BOTH TEMPLATES.
THE NEXT STEP IS TO READ AND FOLLOW MOUNTING INFORMATION
ON BOTH TOP CABINET AND WALL TEMPLATES.
NOTE: THIS OVEN SHOULD BE ATTACHED TO AT LEAST ONE WALL
STUD.
MOUNTING PLATE
1. Separate Toggle Nuts, packed in the INSTALLATION
HARDWARE, from 4 Toggle Bolts.
mm !MPORTANT Use the mounting template
provided to Use wood screws to attach mounting
plate to the stud or studs. Use Toggle Bolts to
attach mounting plate through the holes at A, B, C
and D UNLESS THOSE HOLES ARE LOCATED ON
THE STUD. Insert one Toggle Bolt into A, B, C and
D where appropriate (these correspond to holes of
the Wall Template) and put the Toggle Nuts onto the
Toggle Bolts. See Figure 15. Refer to instructions in
Wall Template.
3. Position the Mounting Plate with the Toggle Bolts
attached at the wall location and insert Toggle Nuts and
Bolts through the holes in the wall with the Toggle Nuts
closed. See Figure 16. Use Wood Screws to attach the
Mounting Plate to studs.
NOTE: Before insertion, be sure you leave a space more
than the thickness of the wall between the Mounting Plate
and the end of each of the Toggle Nuts (in the closed
position). If you do not leave enough space, the Toggle
Nut will not be able to open on the other side of the wall.
Also, once a Toggle Nut opens, it cannot be withdrawn
from the hole; therefore make sure all of the Toggles are
in the correct position before insertion.
Align the Mounting Plate carefully and hold in position
while tightening Toggle Bolts. Pull Toggle Bolt toward
you and turn clockwise to tighten. See Figure 17.
Toggle
Bolt
Toggle
Nut
“
Mounting Plate
Figure 15
Space more
~~ _ than wall
thickness
Figure 17
Figure 16
MOUNTING OVEN TO THE WALL
Two people are recommended to attach the Microwave Oven/
Hood to the Mounting Plate.
1. Thread the power supply cord through the hole made in
the bottom of the top cabinet.
Install the oven by tilting it forward and sliding it onto two
tabs of the Mounting Plate. Rotate the oven up so it rests
against the wall. See Figure 18 on page 7.
Use the two Top Cabinet Screws and two Flat Washers,
supplied in the INSTALLATION HARDWARE, to attach
the unit to the top cabinet. See Figure 19 on page 7.
Secure the bottom of the oven to the Mounting Plate
by using two Tapping Screws 4 x 8 mm from the
INSTALLATION HARDWARE. See Figure 19 on page 7.

Installation Instructions
CHECKLIST FOR INSTALLATION
1. Make sure the unit has been installed according to all of the
Installation Instructions and the Wall and Top Cabinet Templates.
2. Plug in the power cord.
8. Keep these Installation Instructions.
Figure 18
Top Cabinet Screws
Tapping Screws
Figure 19
Tapping Screw
Figure 20

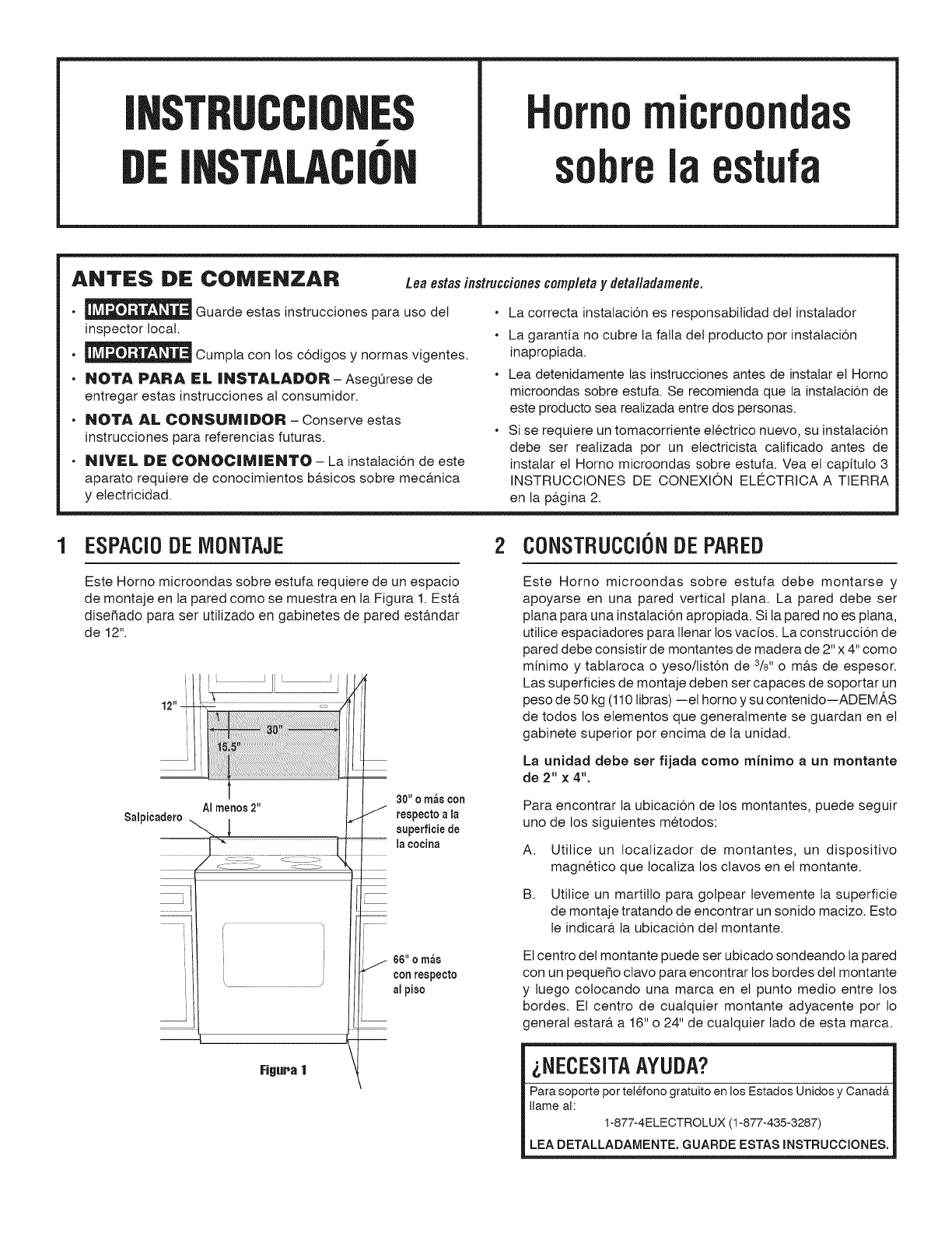

INSTRUCCIONES
DE INSTALACION
Horno microondas
sobre la estufa
ANTES DE COMENZAR
» (Ue eeu =| Guarde estas instrucciones para uso del
inspector local.
ile) es. 32= Cumpia con los cédigos y normas vigentes.
NOTA PARA EL INSTALADOR - Asegurese de
entregar estas instrucciones al consumidor.
NOTA AL CONSUMIDOR - Conserve estas
instrucciones para referencias futuras.
NIVEL DE CONOCIMIENTO - La instalacion de este
aparato requiere de conocimientos basicos sobre mecanica
y electricidad.
Lea astas instrucciones completa y detalladamente.
La correcta instalaciédn es responsabilidad del instalador
La garantia no cubre la falla del producto por instalacién
inapropiada.
Lea detenidamente las instrucciones antes de instalar el Horno
microondas sobre estufa. Se recomienda que la instalaci6n de
este producto sea realizada entre dos personas.
Si se requiere un tomacorriente eléctrico nuevo, su instalacién
debe ser realizada por un electricista calificado antes de
instalar el Horno microondas sobre estufa. Vea el capitulo 3
INSTRUCCIONES DE CONEXION ELECTRICA A TIERRA
en la pagina 2.
ESPACIO DE MONTAJE
Este Horno microondas sobre estufa requiere de un espacio
de montaje en la pared como se muestra en la Figura 1. Esta
disefiado para ser utilizado en gabinetes de pared estandar
de 12".
30" o mas con
respecto ala
superficie de
la cocina
66" o mas
f con respecto
al piso
Figura 1
2 CONSTRUCCION DE PARED
Este Horno microondas sobre estufa debe montarse y
apoyarse en una pared vertical plana. La pared debe ser
plana para una instalacion apropiada. Sila pared no es plana,
utilice espaciadores para llenar los vacios. La construccién de
pared debe consistir de montantes de madera de 2" x 4" como
minimo y tablaroca o yeso/list6n de */s" o mas de espesor.
Las superficies de montaje deben ser capaces de soportar un
peso de 50 kg (110 libras) —el horno y su contenido—ADEMAS
de todos los elementos que generalmente se guardan en el
gabinete superior por encima de la unidad.
La unidad debe ser fijada como minimo a un montante
de 2" x 4",
Para encontrar la ubicacién de los montantes, puede sequir
uno de los siguientes métodos:
A. Ultilice un localizador de montantes, un dispositivo
magnético que localiza los clavos en el montante.
B. Utilice un martillo para golpear levemente la superficie
de montaje tratando de encontrar un sonido macizo. Esto
le indicara la ubicacién del montante.
El centro del montante puede ser ubicado sondeando la pared
con un pequefio clavo para encontrar los bordes del montante
y luego colocando una marca en el punto medio entre los
bordes. El centro de cualquier montante adyacente por lo
general estara a 16" 0 24" de cualquier lado de esta marca.
éNECESITA AYUDA?
Para soporte por teléfono gratuito en los Estados Unidos y Canada
llame al:
1-877-4ELECTROLUX (1-877-435-3287)
LEA DETALLADAMENTE. GUARDE ESTAS INSTRUCCIONES.

Instrucciones de Instalacion
3 INSTRUCCIONES DE CONEXION A TIERRA
ELECTRICA
Este aparato debe conectarse a tierra. Este horno esta
equipado con un cable que tiene un alambre de tierra y
enchufe con pata de tierra. Este debe enchufarse en un
tomacorriente de pared instalado apropiadamente y conectado
a tierra de acuerdo con el Cédigo Eléctrico Nacional, y los
cédigos y ordenanzas locales. En caso que se produzca un
cortocircuito eléctrico, la conexién a tierra reduce el riesgo
de descarga eléctrica proporcionando un alambre de escape
para la corriente eléctrica.
ADVERTENCIA - El uso inapropiado del enchufe con pata de
tierra puede resultar en peligro de descarga e léctrica.
REQUERIMIENTOS ELECTRICOS
El horno esta equipado con un enchufe de conexi6n a tierra,
de tres patas. BAJO NINGUNA CIRCUNSTANCIA CORTE O
RETIRE LA PATA DE TIERRA DEL ENCHUFE.
NO UTILICE EXTENSIONES DE CABLE. Si el cable de
alimentaci6n es demasiado corto, deje que un electricista
o técnico calificado instale un tomacorriente cerca del
aparato.
El Cable de Suministro de Energia y el enchufe deben
conectarse en un tomacorriente conectado a tierra de
circuito separado de 120 Voltios AC, 60 Hz, 15 Amp, 6 mas.
El tomacorriente debe ubicarse dentro del gabinete ubicado
directamente sobre el sitio de montaje del horno microondas
mostrado en la Figura 2.
NOTA:
1. Sitiene preguntas acerca de las instrucciones eléctricas o
de conexi6én a tierra, consulte un electricista calificado.
2. Ni Electrolux ni el distribuidor pueden aceptar ninguna
responsabilidad por dafio al horno o por lesiones personales
resultantes de no sequir los procedimientos correctos de
conexion eléctrica.
r
Tomacorriente
Conectado a
Tierra
7
| Orificio para el Cable
\ de Energia
|
Figura 2
_f
eee
—S
So
4 DUCTO DE ESCAPE DE CAMPANA
EXTRACTORA
Cuando la campana extractora tiene escape hacia el
exterior, se requiere un ducto de escape de campana. Todo
el ducto debe ser metalico, categéricamente no utilice ducto
plastico. Verifique que todas las conexiones estan sujetadas
firmemente. Por favor lea cuidadosamente lo siguiente:
CONEXION DE ESCAPE: El escape de la campana ha sido
disefado para conectarse con un ducto rectangular estandar
de 3 4" x 10". Si se requiere ducto redondo, debe utilizarse
un adaptador de rectangular a redondo.
ESCAPE TRASERO: Si debe utilizarse un escape trasero o
escape horizontal, debe tenerse cuidado de alinear el escape
con el espacio entre las columnas, ola pared debe prepararse
en el momento de construirse dejando suficiente espacio
entre las columnas de pared para acomodar el escape.
LONGITUD MAXIMA DEL DUCTO: Para movimiento satistactorio
del aire, la longitud total de! ducto rectangular de 3 4" x 10"6
del ducto redondo con diametro de 6” no debe exceder 140
pies (42.7 m).
Los codos, adaptadores, tapas de pared, tapas de techo,
etc., presentan resistencia adicional al flujo de aire y son
equivalentes a una seccién recta de ducto con longitud
superior a su longitud fisica real. Cuando se calc ula la
longitud total, agregue las longitudes equivalentes de todas
las transiciones y adaptacdores mas la longitud de todas las
secciones rectas de ducto. La Figura 3 muestra la longitud
equivalente aproximada en pies de algunas partes de ducto
tipicas. Utilice los valores dentro de paréntesis para calcular
la resistencia al flujo de aire equivalente que debe ser un valor
total inferior a 140 pies (42.7 m).
90° Codo (10 pies.) | 45° Codo (5 pies.) | Adaptador ( pies.) pulgadas (10 pies.)
©
Code Ancho de 10
Sis
Tapa de Pared Tapa de Techo
90° Codo (25 pies.) | 45° Codo (5 pies.) (40 pies.) (24 pies.)
Figura 3

Instrucciones de Instalacion
HERRAMIENTAS RECOMENDADAS PARA
LA INSTALACION
Atornillador Phillips
Taladro eléctrico
Brocas de */2", 5/a" y 3/32"
Broca para madera de 1'/e" 6 Cortador de orificios en
metal (si se utiliza gabinete metalico)
Scie pour couper l’ouverture d’évacuation (s'il y a lieu)
Sierra para cortar el orificio de escape (si se requiere)
Pafio para proteger el horno — también se puede utilizar
cart6n para proteccién
Tijeras
Lapiz
Cinta para medir
HERRAJES DE INSTALACION
Los elementos de la tornilleria de instalacién del © - © estan
en
en
Elemento
una bolsa pequefia. Todos los elementos se encuentran
una caja de cart6én debajo del horno.
Nombre Cantidad
7 PREPARACION DEL HORNO
@
Tornillo para Madera de 5 x 35 mm 6
@
Perno de Anclaje de */16"
@
Tornillo Gabinete Superior de 5 x 85 mm
@
Arandela Plana con diametro de 30 mm
®
Anillo de Refuerzo
©
Tornillo Auto-Perforante de 4 x 8 mm
@
Regulador de Succi6én de Extraccién
® Filtros de grasa
®@
—~
|
Mia
o;reslwml
nis
Amortiguador posterior
fa ‘“
wD
Utllice con gabinetes metalicos.
Bordee el orificio para el cable de
energia. Corte para ajustar.
&
Figura 4
Las partes mostradas no estan a escala.
. Abra la parte inferior de la caja de cartén, doble hacia
atras las alas de la caja de carton y voltee la caja para
colocar el horno sobre el cojin de espuma plastica.
Levante y extraiga la caja de cart6én del horno y saque
todos los materiales de empaque, las Instrucciones de
instalacion, la plantilla de pared, la bandeja giratoria y su
soporte; sin embargo, NO EXTRAIGA LA CUBIERTA DE
GUIA DE ONDAS que esta ubicada en el techo dentro de
la cavidad del horno. GUARDE LA CAJA DE CARTON
YA QUE ESTA PODRIA FACILITAR LA INSTALACION.
. REVISE EL HORNO. Revise el horno en cuanto a
dafio, tal como puerta desalineada o dobiada, sellos y
superficies de sellado de puerta dafiadas, bisagras y
cerrojos de puerta rotos o flojos, y abolladuras dentro
de la cavidad o en la puerta. Si existe algun dafio, no
opere el horno y comuniquese con su distribuidor o
con el PROVEEDOR DE SERVICIOAUTORIZADO DE
ELECTROLUX.
Placa de Montaje
Figura 5

Instrucciones de Instalacion
SISTEMA DE VENTILACION /
(PREPARACION DEL HORNO PARA SU INSTALACION)
Este Horno microondas sobre la estufa esta disefiado
para adaptarse a tres tipos de sistemas de ventilaci6én de
campana extractora. Seleccione el tipo correspondiente a
su instalacion.
RECIRCULANTE — sin extraccién al exterior, sin ducto.
Siga el procedimiento de instalacién (A). La recirculacién
requiere el uso de los filtros de carbén vegetal, que estan
instalados en el horno.
ESCAPE HORIZONTAL — extraccién hacia el exterior. Siga
el procedimiento de instalacién (B).
ESCAPE VERTICAL — extraccion hacia el exterior. Siga el
procedimiento de instalacién (C).
(A) RECIRCULACION: oPERACION SIN EXTRACCION AL XTERIOR,
SIN DUCTO
La unidad viene ensambiada para recirculacion.
NOTA:
1. No se requiere el conjunto del amortiguador de escape
para recircular el escape.
2. Los filtros de carbén vegetal deben sustituirse cada 6 0
12 meses, segun el uso.
Cubierta de la Luz del Horno
Luz del Horno
Rejilla de Ventilacion de
Campana Extractora
Figura GA
3 Lengiieta Superior
Rejilla de Ventilacion de Campana
Extractora (Interior)
Filtros de Carbon Vegetal
Lengiietas
Figura 62
(B) ESCAPE HORIZONTAL: ExTRACCION HACIA EL EXTERIOR
1.
Alambres del
Ventilador de
laCampana _
Retire 3 tornillos del borde posterior y 3 tornillos de la
parte superior central del soporte de la cubierta del
ventilador. Guarde 3 tornillos para usarlos luego y
descarte los 3 restantes. Retire el soporte de la cubierta
del ventilador deslizandolo en la direccién contraria de la
flecha que aparece en el soporte, como se muestra en la
Figura 7.
Levante la unidad de ventilador de la campana extractora
y deslice los alambres afuera de la cavidad. Vea la
Figura 8. Precaucién: No jale o estire los Alambres
del Ventilador de la Campana.
Gire la unidad de ventilador de la campana 180° para
que los Orificios de las Paletas del Ventilador estén
frente a la parte posterior del horno. Vea la Figura 9A de
la pagina 5.
Vuelva a colocar el cable del ventilador de (A) a (B).
Vea la Figura 9B de la pagina 5. Coloque nuevamente
la unidad del ventilador de la campana en el horno.
Tenga cuidado de no atrapar el cable y la unidad
del ventilador de la campana. Vea la Figura 9C de la
pagina 5.
Coloque el alambre nuevamente en la cavidad. Vea la
Figura 10A de la pagina 5.
Ensamble el conjunto del amortiguador de escape al
Soporte de la Cubierta del Ventilador deslizandolo por
las ranuras en la misma direccién de la flecha. Ulilice 1
tornillo autorroscante de 4 x 8 mm de la TORNILLERIA
DE INSTALACION y apriete hasta colocario en posicién.
Vea la Figura 10B de la pagina 5.
Este conjunto se montara en el recorte del escape
posterior exterior para instrucciones futuras.
Soporte de la Cubierta
del Ventilador
Unidad de
Ventilador de
~ la Campana
Figura 8

Instrucciones de Instalacion
1
t
1 del Ventilador
Lo.
Gire 180° ~ Orificios de las Paletas
Figura 9A
Cambie la posicin del cable al orificio del lado izquierdo.
(B) (A)
Figura 98
Alambres del -—
Ventilador de
la Campana
Figura 10A
Conjunto del Amortiguador =
Soporte de la Cubierta
del Ventilador —,
Aplique el
Amortiguador Posterior
Luego de Fijar ala
Pared el Conjunto
del Amortiguador
de Escape.
Amortiguador
Posterior
Guarde este Conjunto para
Futuras Instrucciones.
Figura 108
Alambres del
Ventilador de
laCampana ~~,
(C) ESCAPE VERTICAL: extRaAcciON HACIA EL EXTERIOR
1. Retire y guarde 3 tornillos del borde posterior y 3 tornillos
de la parte superior central de la cubierta del ventilador.
Retire el soporte de la cubierta del ventilador deslizandolo
en la direccién contraria de la flecha que aparece en el
soporte, como se muestra en la Figura 11.
Levante la unidad de ventilador de la campana extractora
y deslice los alambres afuera de la cavidad. Vea la
Figura 12. Precaucién: No jale o estire los Alambres
del Ventilador de la Campana.
Gire la unidad de ventilador de la campana 90° para que
los Orificios de las Paletas del Ventilador estén frente a
la parte superior del horno. Vea la Figura 13 (A) de la
pagina 6. Cologue nuevamente la unidad de ventilador
de la campana en el horno. Tenga cuidado de no atrapar
el conductor entre el soporte interior y la unidad de
ventilador de la campana. Coloque el conductor en la
caja de alambres. Vea la Figura 13 (B) de la pagina 6.
Coloque nuevamenie el soporte de la cubierta del
ventilador deslizandolo por las ranuras en la misma
direcci6n de la flecha de la cubierta del ventilador.
Asegurese de que las paletas del ventilador sean visibles
a través de los orificios superiores en el horno antes
de proceder.
Fije el soporte de la cubierta del ventilador a la unidad
con los 3 tornillos del borde posterior y los 3 tornillos de
la parte superior central del soporte de la cubierta del
ventilador, retirados en el paso 1. Vea la Figura 14 de la
pagina 6. Ahora, la unidad de ventilador de la campana
ha girado para una operacion de escape vertical.
Después de montar el horno, sujete el Reguiador de Succién
de Extraccién ala cubierta del ventilador ubicada en ja parte
superior de! horno. Para sujetar el Regulador de Succién de
Extracci6n, remitase al capitulo “MONTAJE DEL HORNO
EN LA PARED”, Vea la Figura 20 de la pagina 7.
Soporte de la Cubierta
del Ventilador
RA
QY/ Figura 11
Unidad de
Ventilador de
la Campana
Figura 12

Instrucciones de Instalacion
(A) Gire 90°
(B) Orificios de las Paletas
del Ventilador
LY.
Figura 14
INSTALACION DEL HORNO
ESTE HORNO NO PUEDE INSTALARSE APROPIADAMENTE
SINO SE CONSULTAN LAS INSTRUCCIONES DE MONTAJE
QUE SE ENCUENTRAN EN AMBAS PLANTILLAS.
EL SIGUIENTE PASO ES LEER Y SEGUIR LA INFORMACION
DE MONTAJE QUE SE ENCUENTRA TANTO EN EL
GABINETE SUPERIOR Y EN LAS PLANTILLAS DE
PARED.
NOTA: ESTE HORNO DEBE SUJETARSE A AL MENOS UNA
COLUMNA DE PARED.
PLACA DE MONTAJE
1. Extraiga las tuercas de anclaje, empaquetadas en los
HERRAJES DE INSTALACION, de los 4 pernos
de anclaje.
s IMPORTANTE [ihieese plantilla de montaje que
se incluye para el uso de tornillos para madera para
sujetar la placa de montaje ala columna o columnas.
Utilice los pernos de anciaje para sujetar la placa
de montaje a través de los orificios en A,B, Cy DA
MENOS QUE ESTOS ORIFICIOS SE ENCUENTREN
UBICADOS SOBRE LA COLUMNA. Inserte un perno
de anclaje en A, B, C y D donde sea apropiado (éstos
corresponden a los orificios de la plantilla de pared)
y coloque las tuercas de anclaje sobre los pernos de
anclaje. Vea la Figura 15. Consulte las instrucciones
de la plantilla de pared.
3. Coloque la Placa de Montaje con los Pernos de Anciaje
sujetados, en el sitio de pared e inserte los Pernos y
Tuercas de Anclaje a través de los orificios en la pared
con las Tuercas de Anciaje cerradas. Vea la Figura 16.
Utilice Tornillos para Madera.
NOTA: Antes de la inserci6n, asegurese de dejar un
espacio superior al espesor de la pared entre la Placa
de Montaje y el extremo de cada una de las Tuercas
de Anclaje (en la posici6n cerrada). Si usted no deja
suficiente espacio, la Tuerca de Anclaje no podra abrirse
en el otro lado de la pared. Ademas, una vez que la
Tuerca de Anclaje se abre, ésta no puede retirarse del
orificio; por lo tanto aseguirese que todos los Anclajes
estan en la posicién correcta antes de la inserci6n.
Alinee cuidadosamente la Placa de Montaje y sostenga
en posicién mientras aprieta los Pernos de Anclaje.
Hale el Perno de Anclaje hacia usted y gire en sentido
horario para apretar. Vea la Figura 17.
Perno de Anclaje
mmm)
Tuerca de Anclaje
(a
Placa de Montaje a
Figura 15
Deje espaciosuperior
alespesor depared
NL Pared
Figura 16
Figura 17
MONTAJE DEL HORNO EN LA PARED
ll recommandé d’utiliser deux personnes pour placer le four
a micro-ondes et sa hotte sur la plaque de fixation.
1. Passez le cordon secteur par le trou fait dans le fond du
cofret supérieur.
Instale el horno inclinandolo hacia delante y deslizandolo
sobre las lengtietas de la placa de montaje. Gire el horno
arriba tan descansa conira la pared. Vea la Figura 18 de
la pagina 7.
Utilisez les deux vis de coffret supérieur et deux rondelles
plates fournies dans la HERRAJES DE INSTALACION
pour fixer Punité sur le coffret supérieur. Vea la Figura 19
de la pagina 7.
Asegurar el fondo del horno a la Placa de Moniaje utilice
dos Tornillo Auto-perforante de 4 x 8 mm de los HERRAJES
DE INSTALACION. Vea la Figura 19 de la pagina 7.

Instrucciones de Instalacion
LISTA DE VERIFICACION PARA INSTALACION
1. Aseguirese que la unidad ha sido instalada de acuerdo con
todas las Instrucciones de Instalacion y las Plantillas de Pared
y las Plantillas del Gabinete Superior.
2. Enchufte el cable de energia.
3. Conserve estas Instrucciones de instalacidn.
Lengiietas
Figura 18
Tornilios Gabinete Superior
Tornillo Auto-perforante
Figura 19
Tornillo Auto-perforante
Figura 20

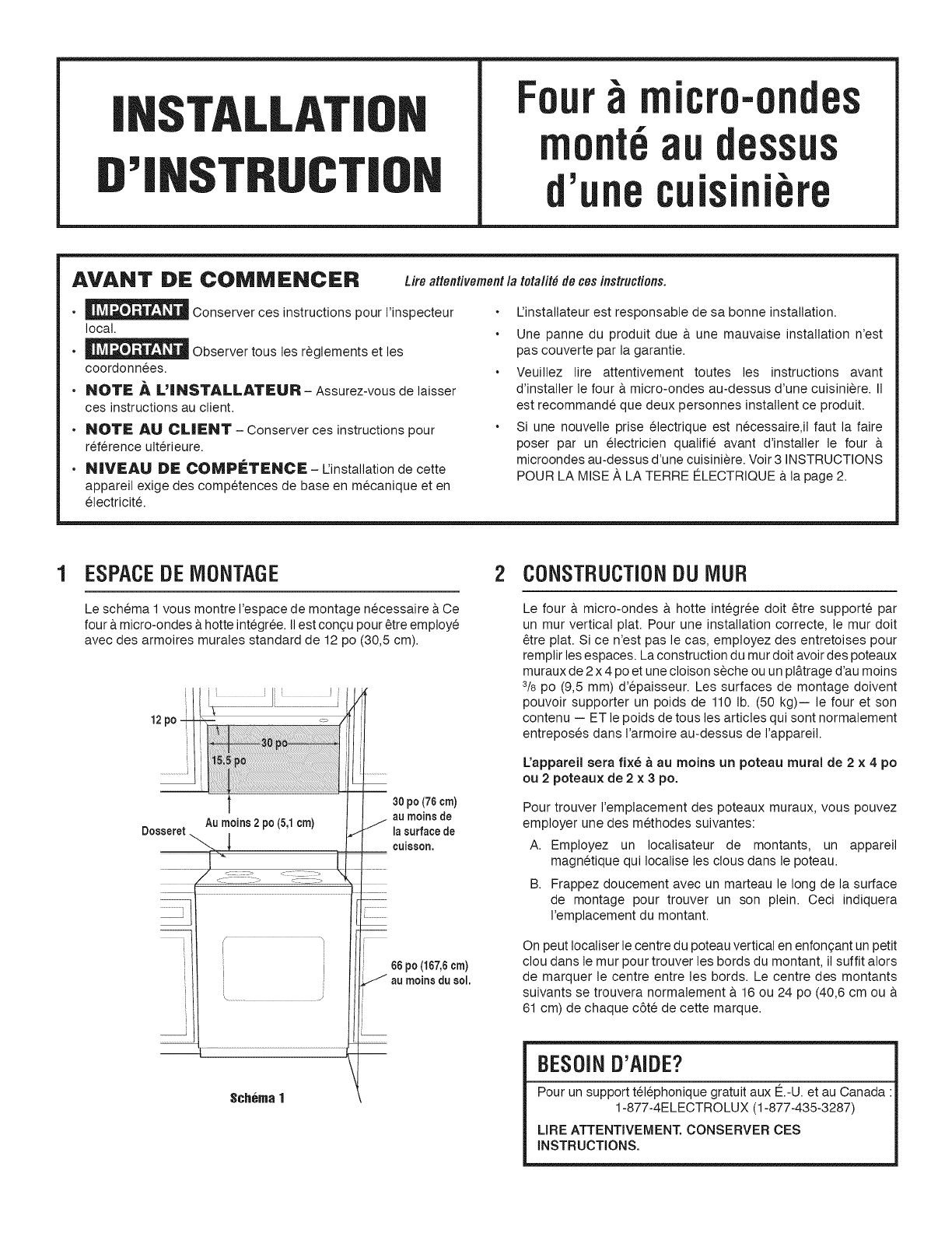

INSTALLATION
D’INSTRUCTION
Four a micro-ondes
monte au dessus
d'une cuisiniere
AVANT DE COMMENCER
© U6) a al Conserver ces instructions pour l’inspecteur
local.
© Ul e@) ey Observer tous les reglements et les
coordonnées.
- NOTE A VINSTALLATEUR - Assurez-vous de laisser
ces instructions au client.
+ NOTE AU CLIENT - Conserver ces instructions pour
référence ultérieure.
- NIVEAU DE COMPETENCE - Linstallation de cette
appareil exige des compétences de base en mécanique et en
électricité.
Lire attentivement la totalité de ces instructions.
Linstallateur est responsable de sa bonne installation.
Une panne du produit due a une mauvaise installation n’est
pas couverte par la garantie.
Veuillez lire attentivement toutes les instructions avant
d'installer le four a micro-ondes au-dessus d’une cuisinieére. |
est recommandé que deux personnes installent ce produit.
Si une nouvelle prise électrique est nécessaire,il faut la faire
poser par un électricien qualifié avant d’installer le four a
microondes au-dessus d’une cuisiniére. Voir 3 INSTRUCTIONS
POUR LA MISE ALA TERRE ELECTRIQUE 4 la page 2.
ESPACE DE MONTAGE
Le schéma 1 vous monire l’espace de montage nécessaire a Ce
four a micro-ondes a hotte intégrée. Il est concu pour étre employé
avec des armoires murales standard de 12 po (80,5 cm).
30 po (76 cm)
au moins de
+7 la surface de
cuisson.
Dosseret Au moins 2 po (5,1 em)
ee ee
Schéma 1
66 po (167,6 cm)
| I, au moins du sol.
|
CONSTRUCTION DU MUR
Le four a micro-ondes a hotte intégrée doit étre supporté par
un mur vertical plat. Pour une installation correcte, le mur doit
étre plat. Si ce n’est pas le cas, employez des entretoises pour
remplir les espaces. La construction du mur doit avoir des poteaux
muraux de 2 x 4 po et une cloison séche ou un platrage d’au moins
3/g po (9,5 mm) d’épaisseur. Les surfaces de montage doivent
pouvoir supporter un poids de 110 lb. (50 kg)— le four et son
contenu — ET le poids de tous les articles qui sont normalement
entreposés dans l’armoire au-dessus de l'appareil.
LVappareil sera fixé a au moins un poteau mural de 2 x 4 po
ou 2 poteaux de 2 x 3 po.
Pour trouver emplacement des poteaux muraux, vous pouvez
employer une des méthodes suivantes:
A. Employez un localisateur de montants, un appareil
magnétique qui localise les clous dans le poteau.
B. Frappez doucement avec un marteau le long de la surface
de montage pour trouver un son plein. Ceci indiquera
emplacement du montant.
On peut localiser le centre du poteau vertical en enfoncant un petit
clou dans le mur pour trouver les bords du montant, il suffit alors
de marquer le centre entre les bords. Le centre des montants
suivants se trouvera normalement a 16 ou 24 po (40,6 cm ou a
61 cm) de chaque cété de cette marque.
BESOIN D’AIDE?
Pour un support téléphonique gratuit aux E.-U. et au Canada :
1-877-4ELECTROLUX (1-877-435-3287)
LIRE ATTENTIVEMENT. CONSERVER CES
INSTRUCTIONS.

Instructions D’Installation
INSTRUCTIONS DE MISE A LA TERRE
Cet appareil doit étre mis a la terre. Ce four est équipé d’un
cordon d’alimentation avec fil de mise a la terre, et d’une fiche
de mise a la terre. ll faut le brancher dans une prise murale qui
a été installée correctement et mise a la terre selon le Code
national de l’électricité et les codes et décrets locaux. En cas de
court-circuit électrique, la mise a la terre réduit les risques de
choc électrique en permettant au courant de s’échapper par le
fil de mise a la terre.
AVERTISSEMENT - Un mauvais usage de la prise de terre peut
causer des chocs électriques.
INSTALLATION ELECTRIQUE
Le four est équipé d'une fiche de terre a 3 broches. IL. NE FAUT
EN AUCUN CAS COUPER OU ENLEVER LA BROCHE DE
TERRE DE LA FICHE.
N’UTILISE PAS UNE RALLONGE. Si le cordon d’alimentation
fourni est trop court, demandez a un électricien qualifié ou a
un réparateur professionnel d’installer une prise a proximité de
Vappareil.
ll faut connecter le cordon d’alimentation et la fiche sur un
circuit séparé de 120 volts CA, 60 Hz, 15 A ou plus, avec prise
murale simple avec terre. La prise doit étre située dans l’armoire
directement au-dessus de l’emplacement de montage du four a
micro-ondes a hotte intégrée. Comme illustré par le schéma 2.
REMARQUE:
1. Si vous avez des questions a propos de /’installation
électrique ou de la mise a la terre, consultez un électricien
de métier ou un réparateur qualifié.
2. Ni Electrolux ni le revendeur ne peuvent accepter aucune
responsabilité des dégats au four, ou des blessures
personnelles résultant du non-respect des procédures
correctes de connexion électrique.
| |
|
La terre
Réceptacle
0
S’ouvrir pour le
| cordon de secteur
Schema 2
4 CONDUIT D’EVACUATION DE LA HOTTE
Pour une hotte avec évacuation a lair libre, il faut installer un
conduit d’évacuation ala hotte. Tous les conduits doivent étre en
métal; n’employez aucun conduit en plastique. Vérifiez que toutes
les connexions sont bien serrées. Veuillez lire attentivement ce
qui suit:
CONNEXION DE L EVACUATION: l'évacuation de la hotte est concue
pour étre connectée a un conduit rectangulaire standard de
3 '/4x 10 po (8,3 cm x 25,4 cm). Si vous avez besoin d’un conduit
circulaire, il faut employer un adaptateur rectangulaire a rond.
EVACUATION ARRIERE: si vous employez une évacuation arriére
ou horizontale, il faut faire attention de bien aligner |’évacuation
avec l’espace entre les poteaux muraux, ou il faut préparer le mur
a l’avance et laisser assez d’espace entre les poteaux muraux
pour placer l’évacuation.
LONGUEUR MAXIMUM DU CONDUIT: pour un mouvement d’air
suffisant, la longueur totale du conduit rectangulaire de 3 '/4 x 10 po
(8,3 cm x 25,4 cm) ou du conduit circulaire de 6 po (15,2 cm) de
diamétre ne doit pas dépasser 140 pi. (42,7 m).
Les coudes, adaptateurs, murs, mitres de toit, etc., présentent
une résistance supplémentaire au flux d’air et sont equivalents
a une section de conduit droit qui est plus long que leur
taille réelle. Quand vous calculez la longueur totale, il faut
ajouter les longueurs équivalentes de toutes les transitions ou
adaptateurs aux sections de conduit droit. Le schéma 3 montre
les longueurs équivalentes approximatives de quelques piéces
typiques. Employez les valeurs entre parenthéses pour calculer
’équivalence de résistance du flux d’air, dont le total devra étre
de moins de 140 pi. (42,7 m).
Coude 90° (10 pi.) | Coude 45° (5 pi) | Adaptateur (5 pi.) | Coude de 10 (10 pi.)
@ wr
Coude 25° (25 pi.) | Coude 45° (5 pi.) (40 pi.) (24 pi.)
SS
|S
Chapeau mur Chapéau toit
Schéma 3

Instructions D’Installation
5 OUTILS RECOMMANDES POUR
L’INSTALLATION
Tournevis Phillips
Perceuse électrique
Forets de '/2", /a" et 9/32" (13 — 16 —- 8 mm)
Méche a bois de 1 '/2" (88 mm) ou coupe-trou dans métal
(si un coffret métallique est utilisé)
Scie pour couper l’ouverture d’évacuation (s'il y a lieu)
Toile de protection pour le produit et la cuisiniere
(vous pouvez aussi réutiliser le carton d’emballage)
Ciseaux
Crayon
Métre
Bande autocollante
6 MATERIEL D’INSTALLATION
Les articles de quincaillerie du matériel d'installation © a ©
sont emballés dans un petit sac. Lensemble de ces piéces est
contenu dans un sachet placé sous le four.
Référence Description Quantité
O Vis a bois 5 x 35 mm 6
@ Boulon a ailettes °/1s po 4
® Vis de coffret supérieur 5 x 85 mm 2
@ Rondelle plate diamétre 30 mm 2
® Passe-fils 1
© Vis autotaraudeuse 4 x 8mm 3
@D Ensemble registre d’évacuation 1
® Filtres a graisse 2
® Coussinet arriére 1
Schéma 4
Piéces montrées a des échelles différentes.
7 PREPARATION DU FOUR
1. Ouvrez le fond du carton, basculez les rabats en arriére
et basculez le four pour le déposer sur la cale en mousse
plastique. Otez le carton et sortez tous les emballages de
protection, les Instructions d’installation, le gabarit mural,
le gabarit de plafond, le plateau tournant et son support.
Cependant, NVENLEVEZ PAS LE CACHE DU GUIDE
D’ONDES qui est situé sur le haut de la cavité du four.
CONSERVEZ LE CARTON QUI PEUT VOUS FACILITER
LINSTALLATION.
VERIFIEZ LE FOUR.
Cherchez des dommages éventuels sur le four, comme
un mauvais salignement ou une torsion de la porte,
des dommages au niveau des joints ou des surfaces
d’étanchéité, des cassures ou desserrages de charniéres
ou de verrouillage, des entailles dans la cavité ou sur la
porte. Si vous trouvez un quelconque dommage, ne faites
pas fonctionner le four et contactez votre revendeur ou UN
SERVICE AGREE DE DEPANNAGE ELECTROLUX.
Plaque de fixation
Schéma 5

Instructions D’Installation
SYSTEME DE VENTILATION
(PREPARATION DU FOUR POUR L’INSTALLATION )
Le four a micro-ondes a hotte intégrée est concu pour s’adapter
a trois types de systemes de ventilation par hotte. Choisissez le
type nécessaire pour votre installation.
RECYCLAGE — Hotte absorbante, a recyclage. Suivez la
procédure d’installation (A). Ce type de hotte requiert
l'utilisation de filtres a charbon actif, déja installés dans le
four.
ECHAPPEMENT HORIZONTAL — Ventilation extérieure. Suivez
la procédure d’installation (B).
ECHAPPEMENT VERTICAL — Ventilation extérieure. Suivez la
procédure d’installation (C).
A RECIRCULATION D’ AIR: FoNcTIONNEMENT SANS
ECHAPPEMENT OU TUYAUTERIE
L’unité est livrée pour un fonctionnement a recirculation
dair.
REMARQUE:
L’ensemble de d’évacuation 9 n’est pas nécessaire en cas
d’évacuation avec recyclage.
2. Les filtres a charbon actif devraient 6tre remplacés tous les
6 a 12 mois, selon la fréquence d'utilisation.
Protection de la Lampe du Four
Lampe du Four
Languette de Fixation
Supérieure
Schema 6A
Persiennes de la
Hotte (Intérieur)
Filtres 4 Charbon
Languettes de
Fixation
Schema 6B
(B) ECHAPPEMENT HORIZONTAL: VENTILATION EXTERIEURE
1. Enlevez les 3 vis du bord inférieur et les 3 vis centrales
audessus de la fixation du couvercle de ventilateur. Mettez
de cété 3 vis qui seront réutilisées plus tard, et jetez les 3
autres. Enlevez cette piéce en la glissant dans la direction
opposée a la fleche marquée dessus, comme illustré sur le
Schéma 7.
Levez l’unité de ventilation de hotte avec précaution et glissez
les fils hors de la cavité (voir le Schéma 8). ATTENTION: NE
TIREZ PAS SUR LES FILS DE CABLAGE ET NE LES ETIREZ PAS.
Faites pivoter l’unité de ventilation de la hotte de 180° de facon
ace que les ouvertures de pales de ventilateur soient orientées
vers l’arriére du four. Voir le schéma 9A, page 5.
Remplacez le cable de l’unité de ventilation de (A) a (B). Voir
le schéma 9B, page 5. Remplacez l’unité de ventilation de
la hotte dans le four. Faites attention de ne pas pincer le
cable et l’unité de ventilation de la hotte. Voir le schéma
9C, page 5.
Placez le fil de connexion dans le coffret de fils. Voir le
schéma 10A, page 5.
Fixer le registre d’évacuation au Support du Couvercle du
Ventilateur en le glissant dans les fentes dans la méme
direction que la fléche. Utiliser 1 vis autotaraudeuse de 4 x
8 mm de la QUINCAILLERIE D’INSTALLATION et serrer en
place. Voir le Schéma 10B, page 5.
. Cet ensemble sera monté dans le découpage arriére
extérieur du registre dans des instructions ultérieures.
Support du Couvercle
du Ventilateur
Schéma 7
‘
Cable de Unité de
Punité de
Ventilation
Ventilation de
~ laHotte
Schema 8

Instructions D’Installation
1
1
Tournez 180° e Ouvertures pour Pales
du Ventilateur
Schéma 9A
Modifiez la position du fil et placez-le dans [orifice gauche
(B) (A)
Schéma 98
Cable de
Punité de
Ventilation
Schema 10A
Registre d’évacuation
Support du Couvercle
du Ventilateur
Poser le Joint Coussiné
arriére une Fois le
Registre d’évacuation
vissé au mur.
Conserver cet ensemble
pour des instructions
ultérieures.
Schema 108
Cable de
Punité de
Ventilation
(C) ECHAPPEMENT VERTICAL: veNTILATION EXTERIEURE
1. Enlevez et conservez les 3 vis du bord arriére et les 3 vis
centrales au-dessus de la fixation du couvercle du ventilateur.
Enlevez la fixation du couvercle du ventilateur en le faisant
coulisser dans la direction opposée a celle indiquée par la
flache sur la piéce, comme indiqué a la Schéma 11.
Levez lunité de ventilation de hotte avec précautions
et glissez les fils hors de la cavité. Voir le Schéma 12.
ATTENTION : NE TIREZ PAS SUR LES FILS DE CABLAGE ET NE
LES ETIREZ PAS.
Faites pivoter le ventilateur 90° de sorte que les ouvertures
de pale de ventilateur fassent face au dessus du four. Voir
le schéma 13 (A), page 6. Remplacez le ventilateur dans
le four. Faites attention a ne pas pincer le fil de fil entre la
fixation intérieure et l’unité de ventilation. Placez le fil de
connexion dans la boite de raccordement. Voir le schéma
13 (B), page 6.
Remettez en place la fixation du couvercle de ventilateur
en la glissant dans les fentes dans la méme direction que
la fleche marquée dessus. Assurez-vous que les pales de
ventilateur sont visibles au travers des ouvertures a l’arriére
avant de poursuivre.
Fixez le fixation du couverture de ventilateur a l’ensemble
avec les 3 vis du bord arriére et les 3 vis centrales au-
dessus de la fixation du couvercle de ventilateur, enlevées
a l’étape 1 précédente (voir le Schéma 14), page 6. L’unité
de ventilateur de hotte est maintenant positionnée pour un
fonctionnement en évacuation a la verticale.
Fixez l'ensemble registre d’évacuation au couvercle de
ventilateur sur le dessus du coffret de carter avant de monter
le four. Pour fixer l'ensemble registre d’évacuation, reportez-
vous @ la section MONTAGE MURAL DU FOUR, voir le
Schéma 20, page 7.
Support du Couvercle
3 du Ventilateur
Schéma 11
Unité de
\ _ Ventilation de
la Hotte
Schema 12

Instructions D’Installation
(A) Tournez 90°
| Ouvertures pour Pales du Ventilateur
Schema 14
9 INSTALLATION DE FOUR
CE FOUR NE PEUT ETRE INSTALLE CONVENABLEMENT QUE SI L’ON
SE REFERE AUX INSTRUCTIONS DE MONTAGE QUI SE TROUVENT SUR
LES DEUX GABARITS.
L’ETAPE SUIVANTE EST DE LIRE ET DE SUIVRE LES RENSEIGNEMENTS
DE MONTAGE QUI SE TROUVENT SUR LES GABARITS D’ARMOIRE
SUPERIEURE ET DE MUR.
REMARQUE: CE FOUR DOIT ETRE FIXE A AU MOINS UN POTEAU
MURAL.
PLAQUE DE FIXATION
1. Séparez les 4 boulons aailettes, emballés avecle MATERIEL
d’iINSTALLATION, des écrous a ailettes.
Vigte)saesa «Utilisez le gabarit de montage
fourni ainsi que les vis 4 bois pour monter la plaque
de fixation sur le ou les montants. Utilisez ensuite les
boulons a ailettes pour monter la plaque de fixation en
utilisant les orifices A, B, C et D, SAUF SI CES ORIFICES
TOMBENT SUR LES MONTANTS. Insérez un boulon of
ily a lieu en A, B, C ou D (correspondant aux orifices du
gabarit mural), puis vissez les ailettes articulées (voir le
Schéma 15). Reportez-vous aux instructions du gabarit
mural.
3. Placez la plaque de fixation avec les boulons a ailettes sur
le mur et insérez les boulons a ailettes avec leurs écrous
dans les trous dans le mur, les aileties refermées. Voir le
schéma 16. Employez les vis a bois pour fixer la plaque de
fixation aux poteaux muraux.
REMARQUE: Avant d’insérer les boulons, veillez a laisser
un espace supérieur a |’épaisseur du mur entre la plaque
de fixation et l’extrémité des écrous a ailettes (en position
fermée). Si vous ne laissez pas assez d’espace, |’écrou a
ailettes ne pourra pas s’ouvrir de l’autre cété du mur. En
outre, une fois que les ailettes sont ouvertes, on ne peut
plus enlever le boulon du mur, il faut donc veiller @ ce que
boulons a ailettes soient dans la bonne position avant de les
insérer.
Alignez soigneusement la plaque de fixation et tenez-la en
place pendant que vous serrez les boulons a ailettes. Tirez
les boulons a ailettes vers vous et vissez dans le sens des
aiguilles d’une montre. Voir le schéma 17.
Ailettes
bee
a
Plaque de Fixation
Schema 15
ate Espace supérieur
a l’épaisseur
du mur
Schéma 17
Schema 16
MONTAGE MURAL DU FOUR
ll recommandé d’utiliser deux personnes pour placer le four a
micro -ondes et sa hotte sur la plaque de fixation.
1. Passez le cordon secteur par le trou fait dans le fond du
cofret supérieur.
Installez le four en le faisant pencher vers l’avant, puis en
le faisant glisser sur les deux languettes de la plaque de
fixation. Poussez le four vers le haut et vers |’ arriére de
sorte qu’il cale contre le mur. Voir le schéma 18, page 7.
Utilisez les deux vis de coffret supérieur et deux rondelles
plates fournies dans la PIECES D’INSTALLATION pour fixer
unité sur le coffret supérieur. Voir le schéma 19, page 7.
Fixez le fond du four sur la plaque de fixation en vous
servant de deux vis autotaradeuses 4 x 8 mm dans les
PIECES D’INSTALLATION. Voir le schéma 19, page 7.
