Electrolux JUNO JCN 44181 User manual

GGeebbrraauucchhssaannwweeiissuunngg
IInnssttrruuccttiioonnbbooookk
JCN 44181
Kühl-Gefriergerät
fridge-freezer

electrolux 3
Willkommen bei Electrolux!
Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von
Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird.
Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die
helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf
der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese
Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes
profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter
machen. Wir wünschen eine gute Zeit.

4electrolux
Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, VVorsicht!, AAchtung!) sind
Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Funktionsfähigkeit
des Gerätes wichtig sind. Bitte unbedingt beachten.
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung
und praktischen Anwendung des Gerätes.
Mit der Blume sind Tips und Hinweise zum wirtschaftlichen und
umweltschonenden Einsatz des Gerätes gekennzeichnet.
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf
hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einem Sammelpunkt für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts
erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie
das Produkt gekauft haben.

electrolux 5
INHALT
Warnungen uund wwichtige HHinweise 6
Gebrauch 9
Reinigung der Innenteile 9
Inbetriebnahme 9
Temperaturregelung 9
Hinweise zum richtigen Kühlen 10
Einfrieren von frischen Lebensmitteln 10
Aufbewahrung der Tiefkühlkost 10
Eiswürfelbereitung 10
Auftauen 11
Höhenverstellbare Abstellregale 11
Höhenverstellung der Innentürablagen 11
Tips 12
Tips für das Kühlen 12
Tips für das Einfrieren 12
Tips für Tiefkühlkost 13
Wartung 113
Regelmäßige Reinigung 13
Stillstandzeiten 14
Innenbeleuchtung 14
Abtauen 14
Störungen 115
Installation 16
Austellung 16
Elektrischer Anschluß 16
Türanschlagwechsel 16
Montageanleitung für den integrierten
Einbau 17
Garantie/Kundendienst 21
Europäische GGarantie 22
ww.electrolux.com 23

6electrolux
WARNUNGEN UND
WICHTIGE HINWEISE
Es ist sehr wichtig, daß diese
Bedienungsanleitung mit dem
betreffenden Gerät aufbewahrt
wird. Sollte dieses Gerät verkauft
bzw. einer anderen Person
gegeben werden, so ist es nötig,
die Anleitung beizufügen, damit der
neue Besitzer über den Betrieb des
Gerätes bzw. die entsprechenden
Warnungen.
Sollte dieses Gerät mit Magnet-
Türverschluß als Ersatz für ein altes
Gerät dienen, das noch mit einem
Schnappschloß ausgerüstet ist, so
machen Sie bitte dieses Schloß
unbrauchbar, bevor Sie das Gerät
beiseite stellen oder zum Müll
geben. Sie verhindern damit, daß
spielende Kinder sich selbst
einsperren und damit in
Lebensgefahr kommen.
Diese Warnungen wurden zu
Ihrem bzw. dem Schutz anderer
erarbeitet. Wir bitten Sie daher, diese
aufmerksam zu lesen, bevor das
Gerät in Betrieb genommen wird.
Sicherheit
• Das Gerät darf von Kindern und
Personen, deren physische,
sensorische oder geistige
Fähigkeiten sowie Mangel an
Erfahrung und Kenntnissen einen
sicheren Gebrauch des Gerätes
ausschließen, nur unter Aufsicht
oder nach entsprechender
Einweisung durch eine Person
benutzt werden, die sicherstellt,
dass sie sich den Gefahren des
Gebrauchs bewusst sind. Kinder
sind zu beaufsichtigen, sodass sie
nicht am Gerät spielen können!.
• Es ist gefährlich, die Eigenschaften
dieses Gerätes zu ändern.
• Vor der inneren bzw. äußeren
Reinigung des Gerätes sowie beim
Auswechseln der Glühlampe (bei
damit ausgestatteten Geräten) das
Gerät spannungslos machen.
• Eis aus dem Gefrier- bzw.
Frosterfach nicht sofort essen, es
könnte Kälte-Brandwunden
verursachen.
• Dieses Gerät ist schwer. Beim
Versetzen bitte darauf achten!
•BBeachten SSie, ddan wwährend dder
Bewegung ddes GGerätes dder
Kältemittelkreislauf nnicht
beschädigt wwird.
•DDas GGerät ddarf nnicht iin
unmittelbarer NNähe vvon
Heizkörpern ooder GGasherden
aufgestellt wwerden.
• Ein SStandort mmit ddirekter
Sonneneinstrahlung ssollte
vermieden wwerden.
•EEine aausreichende LLuftzirkulation
an dder GGeräterückseite mmuß
gewährleistet ssein. JJegliche
Beschädigung ddes KKühlkreislaufes
ist zzuvvermeiden.
•NNUR FFÜR GGEFRIERSCHRÄNKE
(Einbaugeräte aausgenommen): eein
optimaler AAufstellungsort iist dder
Keller.
• Keine Elektrogeräte (z.B.
Eismaschinen) in das Gerät stellen.

electrolux 7
Störungen-Kundendienst
• Sollte die Installation des Gerätes
eine Änderung der elektrischen
Hausinstallation verlangen, so darf
diese nur von Elektro-Fachkräften
durchgeführt werden.
• Eventuelle Reparaturen dürfen nur
von einem Kundendienst oder
sonstigen autorisierten Stellen
durchgeführt werden.
• Es ist wichtig, daß nur Original-
Ersatzteile verwendet werden.
• Dieses Gerät enthält im
Kältekreislauf Kohlenwasserstoff.
Aus diesem Grund darf die
Wartung und das Nachfiillen
ausschließlich von autorisiertem
Fachpersonal durchgeführt werden.
• Benutzen Sie nie Metallgegenstände
um das Gerät zu reinigen, da es
beschädigt werden könnte.
• Tritt eine Störung oder ein Defekt
ein, versuchen Sie nicht, das Gerät
selbst zu reparieren. Elektrogeräte
dürfen nur von Elektro-Fachkräften
repariert werden, da durch
unsachgemäße Reparaturen
erhebliche Folgeschäden entstehen
können. Wenden Sie sich bitte an
die nächste Kundendienststelle.
Gebrauch
• Die Haushaltskühl- und
Gefriergeräte sind nur zur
Einlagerung bzw. zum Einfrieren
von Nahrungsmitteln bestimmt.
• Die beste Leistung erzielt man bei
Raumtemperaturen von +18°C bis
+43°C (Klasse T); +18°C bis +38°C
(Klasse ST); +16°C bis +32°C
(Klasse N); +10°C bis +32°C
(Klasse SN); die Geräteklasse ist
auf dem Typschild angegeben.
Zu beachten: Wird dieses Gerätes bei
anderen Umgebungstemperaturen
betrieben als den in der
entsprechenden Klimaklasse
angegebenen Werten, sind
folgende Hinweise zu beachten:
sinkt die Umgebungstemperatur
unter den angegebenen
Mindestwert ab, könnte die
Lagertemperatur im Gefrierabteil
nicht mehr garantiert sein; es wird
daher empfohlen, die eingelagerten
Lebensmittel so rasch als möglich
zu verbrauchen.
• Einaufgetautes Produkt darf nicht
wieder eingefroren werden.
• Für das Aufbewahren bzw. das
Einfrieren der Lebensmittel sind die
Anweisungen des Herstellers zu
befolgen.
• In allen Kühl- und Gefriergeräten
bedecken sich im Laufe der Zeit
alle kälteführenden Teile mit einer
Reif bzw. Eissicht. Diese Schicht
wird je nach Modell automatisch
oder mit der Hand abgetaut.
• Die Reifsicht niemals mit
Metallgegenständen abkratzen, das
Gerät könnte beschädigt werden.
Dazu nur den mitgelieferten
Plastikschaber verwenden.
• Zum Lösen der festgefrorenen
Eisschalen keine scharfkantigen

8electrolux
oder spitzn Gegenstände
benutzen.
• Es sollten keine
kohlensäurehaltigen Getränke in
das Gefrier- bzw. Frosterfach
eingestellt werden, sie könnten
platzen.
Aufstellung
• Sich vergewissern, daß das Gerät
nach der Installation nicht auf dem
Netzkabel steht.
Wichtig: Beschädigte
Versorgungskabel müssen durch
ein Spezialkabel bzw. einen
Spezialsatz ersetzt werden, die
beim Hersteller oder den
Kundendienststellen erhältlich sind.
• Während das Gerät in Betrieb ist,
werden der Verflüssiger und der
Kompressor, die sich auf der
Rückseite des Gerätes befinden,
heiß. Es ist darauf zuachten, dass
die Luft um das Gerät frei
zirkulieren kann, damit die Wärme
abgeführt werden kann. Eine
ungenügende Luftzirkulation kann
einen unregelmässigen Betrieb
bzw. Schäden am Gerät
verursachen. Achten Sie auf die
Installationsanweisungen.
• Teile, die heiß werden (z.B.
Kompressorgehäuse, Verflüssiger
und zugehörige Rohre), sollen nicht
frei zugänglich sein. Wo es auch
immer möglich ist, soll das Gerät
mit der Rückseite gegen eine Wand
gestellt werden.
Umweltnormen
Dieses GGerät eenthält iimKKühlkreislauf
und iindder IIsolierung kkein
ozonschädigendes GGas. DDas GGerät
darf nnicht mmit ddem HHausmüll eentsorgt
werden. EEine BBeschädigung ddes
Kältemittelkreislaufs, iinsbesondere ddes
Wärmetauschers aauf dder RRückseite
des GGerätes, mmuß vverhindert wwerden.
Auskunft üüber AAbholtermine ooder
Sammelplätze ggibt ddie öörtliche
Gemeindeverwaltung aan. DDie iinddiesem
Gerät vverwendeten uund mmit ddem
Symbol ggekennzeichneten
Materialien,sind rrecyclingfähig.

electrolux 9
Temperaturregelung
Die Temperatur wird automatisch
geregelt und kann erhöht werden
(wärmer) durch Drehen des Thermo-
statknopfes auf niedrigere
Einstellungen oder verringert (kälter)
durch das Drehen auf höhere Zahlen.
Die richtige Einstellung erhält man,
unter Berücksichtigung folgender, die
Innentemperatur beeinflussender
Faktoren:
• Raumtemperatur,
• Häufigkeit des Türöffnens,
• Menge der eingelagerten
Lebensmittel,
• Aufstellung des Gerätes.
Die mmittlere EEinstellung iist mmeistens ddie
geeignetste.
Wichtig
Höchste KKälteeinstellung bbei
hoher RRaum-ttemperatur uund
erheblicher LLebensmittelmenge kkann
fortdauernden KKühlschrank-BBetrieb
verur-ssachen, ddabei kkann ssich eeine
Reif- ooder EEis-sschicht aandder hhinteren
Innenwand bbilden. IInddiesem FFalle dden
Thermostatknopf aauf wwärmere
Temperaturen sstellen, ddamit ddas
automatische AAbtauen, mmit ffolglich
geringerem SStromverbrauch,
gewährleistet wwerden kkann.
GEBRAUCH
Während des Transports kann
es vorkommen, daß das im
Motorkompressor enthaltene Öl in den
Kältekreislauf abläuft. Man sollte
mindestens 2 Std. warten, bevor das
Gerät in Betrieb genommen wird,
damit das Öl in den Kompressor
zurückströmen kann.
Reinigung der Innenteile
Bevor Sie das Gerät in Betrieb
nehmen, beseitigen Sie den typischen
«Neugeruch» am besten durch
Auswaschen der Innenteile mit
lauwarmem Wasser und einem
neutralen Reinigungsmittel.Sorgfältig
nachtrocknen.
Bitte kkeine RReinigungs- bbzw.
Scheuermittel vverwenden, ddie
das GGerät bbeschädigen
könnten.
Inbetriebnahme
Den Stecker in die Steckdose
einsetzen. Kühl-schranktür öffnen und
Thermostatknopf von der Stellung «O»
(STOP) aus im Uhrzeigersinn drehen.
Das Gerät ist eingeschaltet. Den
Stillstand des Gerätes erhält man
durch Drehen des Thermostatknopfes
auf das Symbol «O».

10 electrolux
Hinweise zum richtigen
Kühlen
Um die besten Leistungen des
Kühlschrankes zu erreichen, beachten
Sie bitte folgendes:
• Keine warmen Speisen oder
dampfenden Flüssigkeiten in den
Kühlschrank einstellen.
• Geruchverbreitende Lebensmittel
müssen abgedeckt oder
eingewickelt werden.
• Die Lebensmittel müssen so
eingelagert werden, daß die Kälte
um sie frei zirkulieren kann.
Einfrieren von frischen
Lebensmitteln
Das 4 Sterne-Gefrierfach eignet
sich zur langfristigen Einlagerung von
Tiefkühlkost sowie zum Einfrieren
frischer Kost.
Für das Einfrieren von
Lebensmitteln ist es nicht nötig, die
Thermostateinstellung zu ändern.
Wünscht man aber ein rasches
Einfrieren, so muß der
Thermostatknopf auf die höchste
Stellung gedreht werden. Sollte jedoch
bei dieser Einstellung die Temperatur
im Kühlraum unter 0°C sinken, so muß
eine niedrigere Reglerstellung gewählt
werden.
Aufbewahrung der
Tiefkühlkost
Nach einem längeren Stillstand
oder bei der ersten Inbetriebnahme
des Gerätes muß vor der Einlagerung
der Tiefkühlkost die höchste Stellung
des Thermostatknopfes gewählt
werden. Nach ca. 2 Std. kann dieser
auf eine mittlere Stellung
zurückgedreht werden.
Wichtig
Im FFalle eeiner
Stromunterbrechung wwährend dder
Lagerung vvon TTiefkühlkost bbzw. vvon
eingefrorenen LLebensmitteln ssoll ddie
Tür ddes GGefrierfaches nnicht ggeöffnet
werden. DDie TTiefkühlkost vverdirbt nnicht,
wenn eesssich uumeeine kkurze
Unterbrechung hhandelt ((bis 66-88SStd.)
und ddas GGerät vvoll iist. WWenn ddas nnicht
der FFall iist, iist eesnnötig, ddie
tiefgefrorenen LLebensmittel iinnerhalb
kurzer ZZeit zzuvverbrauchen ((eine
Temperaturerhöhung dder TTiefkühlkost
verkürzt ddie AAufbewahrungsdauer).
Eiswürfelbereitung
Das Gerät hat eine oder mehrere
Eiswürfelschalen, welche mit Wasser
aufgefüllt in das Gefrierfach gestellt
werden.
Bitte zzur EEntnahme dder
Eiswürfelschalen kkeine
Metallgegenstände bbenutzen!

electrolux 11
Höhenverstellung der
Innentürablagen
Zur Einlagerung von Lebensmittel-
Packungen verschiedener Größe, sind
die Abstellregale der Innentür
höhenverstellbar.
Hierzu wie folgt vorgehen:
das Abstellregal stufenweise in
Pfeilrichtung drücken bis es frei wird;
dann in der gewünschten Höhe wieder
anbringen.
Auftauen
Die eingefrorenen oder tiefgekühlten
Lebensmittel sollten vor dem Gebrauch
aufgetaut werden, indem man sie am
besten im Kühlabteil oder je nach der
zur Verfügung stehenden Zeit bei
Raumtemperatur auftaut. Kleine
Stücke können eingefroren gekocht
werden. Selbstverständlich verlängert
sich dabei die Kochzeit.
Kälteakku
Der Gefrierschrank ist mit einem
oder mehreren Kälte-Akkus
ausgestattet, die sich im obersten
Vorfrostfach befinden. Im Falle einer
Störung z.B. Stromausfall wird die
Aufbewahrungsdauer durch diese
Akkus verlängern.
Höhenverstellbare
Abstellregale
Der Abstand zwischen den
verschiedenen Abstellregalen kann je
nach Wunsch geändert werden. Dazu
die Regale herausnehmen und auf das
gewünschte Niveau einsetzen.
D338
PRXXX

12 electrolux
TIPS
Tips für das Kühlen
Nachstehend einige praktische
Ratschläge:
Fleisch (alle Sorten) in Plastikfolie
einpacken und auf die Glasplatte, die
sich über der Gemüseschale (über den
Gemüseschalen) befindet, legen.
In ddieser LLage kkann ddas FFleisch llängstens
1-22TTage aaufbewahrt wwerden.
Gekochte NNahrungsmittel, kkalte
Platten, uusw. zugedeckt aufbewahren.
Sie können auf jeden beliebigen Rost
gelegt werden.
Obst uund GGemüse: nach vorherigem
Säubern und Waschen in der
Gemüseschale (in den
Gemüseschalen) aufbewahren.
Butter uund KKäse: in speziellen
Behältern aufbe-wahren oder in Alu-
bzw. Plastikfolie einpacken, um den
Kontakt mit der Luft zu vermeiden.
Milch iinFFlaschen: gut verschlossen auf
die Konsol der Innentür stellen.
Wenn BBananen, KKartoffeln, ZZwiebeln
und KKnoblauch nnicht vverpackt ssind,
sollen ssie nnicht iindden KKühlschrank
gegeben wwerden.
Tips für das Einfrieren
Für ein einwandfreies Einfrieren der
Lebensmittel geben wir folgende
Ratschläge:
• Das Gefriervermögen des
Gefrierabteils (in 24 Std.) kann auf
dem Typenschild abgelesen
werden.
• Der Gefriervorgang dauert ca. 24
Stunden. In dieser Zeit sollte keine
zusätzliche Ware in das Gefrierabteil
eingelegt werden.
• Die Nahrungsmittel vor dem
Einfrieren in kleine Portionen
einteilen, damit der Gefriervorgang
beschleunigt wird; dies ermöglicht
das spätere Auftauen von kleineren
Portionen.
• Die Lebensmittel in Alu- oder
Polyäthylenfolien luftdicht
verpacken.
• Es soll vermieden werden, daß die
einzufrierenden Lebensmittel mit
den bereits eingefrorenen in
Berührung kommen, um eine
Wärmeübertragung an diese zu
verhindern.
• Speiseeis, direkt aus dem
Gefrierfach genommen, kann Kälte-
Brandwunden verursachen.
• Es ist empfehlenswert, auf der
Verpackung das Einfrierdatum zu
notieren, damit die
Aufbewahrungszeit eingehalten
werden kann.
• Es ssollten kkeine kkohlensäurehaltigen
Getränke iinddas GGefrierfach
eingestellt wwerden, ddassie
explodieren kkönnen.

electrolux 13
Tips für Tiefkühlkost
Um optimale Leistungen des Gerätes
zu erhalten, sich vergewissern,
• daß die Tiefkühlkost beim Verkäufer
gut aufbewahrt wurde
• daß der Transport vom Verkäufer
zum Verbraucher in kurzer Zeit
erfolgt.
• Tür so wenig wie möglich öffnen
und nicht offen lassen.
• Einmal aufgetaute Lebensmittel
verderben schnell und können kein
ein zweites Mal eingefroren werden.
• Das Haltbarkeitsdatum auf der
Tiefkühlkostverpackung sollte nicht
überschritten werden.
WARTUNG
Vor jjeder RReinigungsarbeit
i mmer dden NNetzstecker aaus
der SSteckdose zziehen.
Achtung
Dieses Gerät enthält im
Kältekreislauf Kohlen-wasserstoff. Aus
diesem Grund darf die Wartung und
das Nachfüllen aussschließlich von
autorisiertem Fachpersonal
durchgeführt werden.
Regelmäßige Reinigung
Benutzen Sie nie
Metallgegenstände um das Gerät zu
reinigen, da es beschädigt werden
könnte. Den Innenraum mit
lauwarmem Wasser und Natron
reinigen.
Gut nachwaschen und sorgfältig
trocknen.
Den Kondensator und den
Motorkompressor mit einer Bürste
oder einem Staubsauger reinigen. Dies
begünstigt den guten Betrieb mit
folglicher Stromersparnis.

14 electrolux
Abtauen
Die sich auf dem Verdampfer des
Kühlschrankes bildende Reifschicht
taut jedesmal in den Stillstand-zeiten
des Motorkompressors von selbst ab.
Das Tauwasser läuft durch eine Rinne
in eine Plastik-schale auf der Rückseite
des Gerätes (über dem Kompressor)
und verdunstet dort.
Wir eempfehlen, ddas iindder MMitte dder
Abtauwasserrinne ddes KKühlraumes
befindliche AAblaufloch ffür ddas
Abtauwasser rregelmäßig zzurreinigen,
um zzuvvermeiden, ddaß ddas
Abtauwasser aauf ddie eeingelagerten
Lebensmittel ttropft. VVerwenden SSie
den ddafür vvorgesehenen RReiniger,der
sich sschon iimAAblaufloch bbefindet.
Die sich im Gefrierfach bildende
Reifschicht soll, sobald diese eine
Stärke von 4 mm erreicht hat, mit dem
mitgelieferten Plastikschaber
abgekratzt werden. Während dieses
Vorganges ist es nicht nötig, das Gerät
auszuschalten und die Nahrungsmittel
herauszunehmen.
Wenn sich jedoch eine dicke
Eisschicht bildet, muß man
vollkommen abtauen. Um ein
D037
Stillstandszeiten
Bei längerem Stillstand des Gerätes,
müssen Sie folgendermaßen vorgehen:
• den Stecker aus der Steckdose
ziehen;
• alle Lebensmittel herausnehmen;
• Gerät abtauen, Innenraum und
Zubehörteile reinigen; die Türen
offen lassen, um im Innern eine
gute Luftzirkulation zu
gewährleisten und somit
Geruchsbildung zu vermeiden.

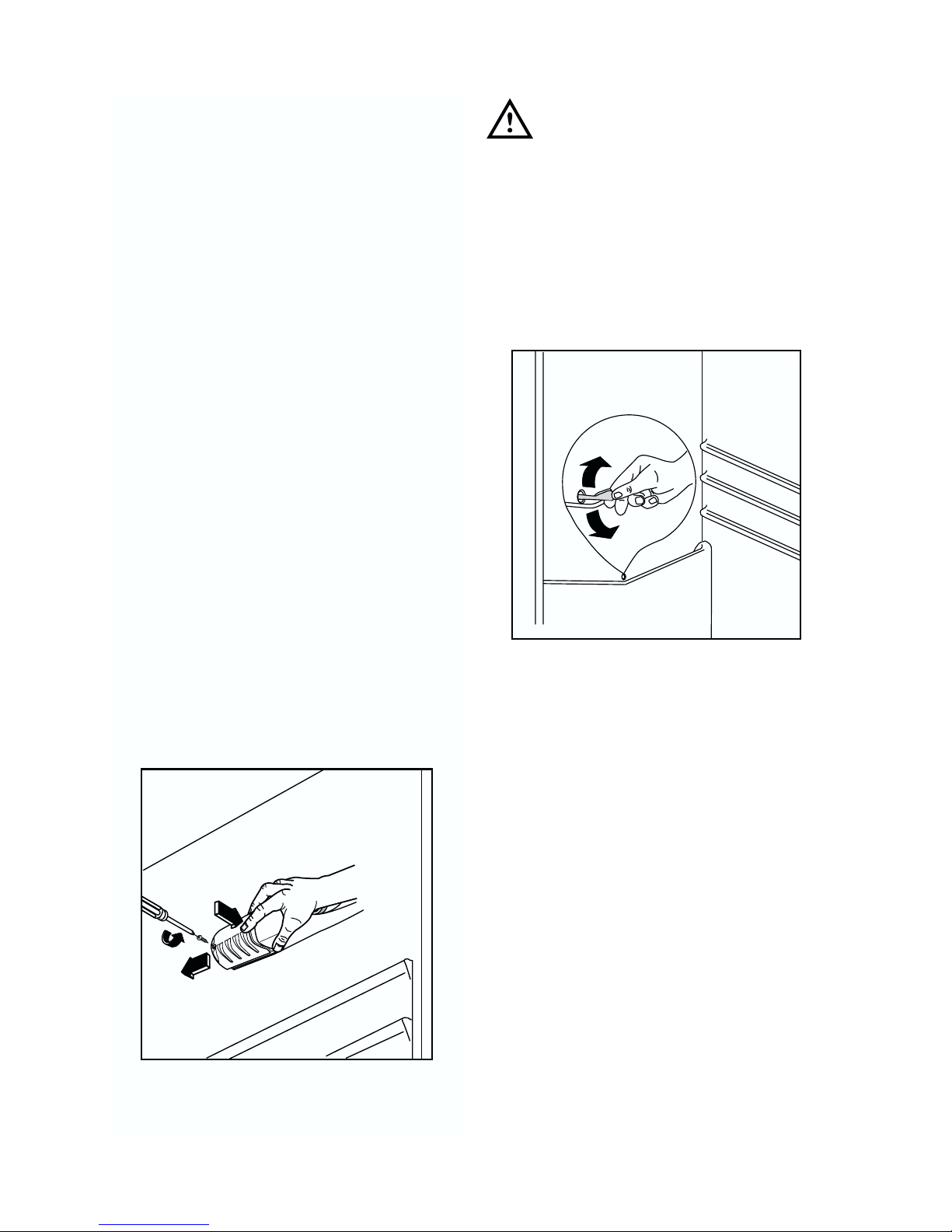

Innenbeleuchtung
Die Innenbeleuchtungslampe im
Kühlabteil ist durch folgende
Arbeitsschritte zugänglich:
• Lösen Sie die
Befestigungsschraube der
Lampenabdeckung.
• Heben Sie den beweglichen Teil
ab, indem Sie wie in der Abbildung
gezeigt darauf drücken.
Die maximale Leistung ist am
Leuchtkörper angegeben.
D411

electrolux 15
vollständiges Abtauen durchzuführen,
geht man wie folgt vor:
1. Den Thermostatknopf auf «O»
einstellen oder den Stecker aus der
Steckdose herausziehen.
2. Die eventuell im Frosterfach
liegenden Lebensmittel
herausnehmen, sie in
Zeitungspapier einwickeln und sehr
kühl aufbewahren.
3. Die Tür offen lassenund den
Plastikschaber, der als Rinne dient,
am vorgesehenen Platz einsetzen,
sodaß das Abtauwasser in ein
geeignetes, darunter gestelltes
Gefäß fließen kann.
4. Nach beendetem Abtauprozeß das
Gefrierteil gut nachtrocknen.
5. Plastikschaber für späteren
Gebrauch aufbewahren.
6. Den Thermostatknopf wieder in die
gewünschte Stellung drehen bzw.
den Stecker wieder einstecken.
7. Nachdem das Gerät für 2-3 Std. in
Betrieb genommen wurde, können
tiefgefrorene Lebensmittel darin
zurückgelegt
Achtung
Benutzen SSie nniemals
Metallgegenstände, uumddie RReifschicht
abzukratzen, ddamit eeine
Beschädigungen ddes GGerätes
vermieden wwerden kkann.
Benutzen SSie kkein mmechanisches ooder
anderes MMittel ffür eeinen sschnelleren
Abtauprozeß mmit AAusnahme dder vvom
Hersteller eempfohlenen.
Ein TTemperaturanstieg dder
Tiefkühlkost wwährend ddes AAbtauens
könnte ddie AAufbewahrungsdauer
verkürzen.
STORUNGEN
Falls das Gerät Störungen aufweisen
sollte, überprüfen Sie zuerst folgendes:
• Steckt der Netzstecker in der
Steckdose?
• Befindet sich der Hauptschalter der
elektrischen Anlage in der richtigen
Stellung?
• Ist die Stromzufuhr unterbrochen?
Befindet sich der Thermostatknopf
in richtiger Stellung?
• Wasserpfütze auf dem Boden des
Kühlfaches:
• Abtauwasserloch verstopft? (siehe
Abschnitt “Abtauen”)
Sollten Sie nach o.e. Prüfungen zu
keinem Resultat kommen, so wenden
Sie sich bitte an unseren nächsten
Kundendienst.
Um eein rrasches BBeheben ddes
Schadens zzueermöglichen, iist eesbbeim
Anruf aandden KKundendienst nnotwendig,
die MModell- uund SSeriennummer
anzugeben, ddie SSie ddem
Garantieschein ooder ddem TTypenschild
(– llinke SSeite ––uunten) eentnehmen
können.
D068

INSTALLATION
Austellung
Das Gerät sollte nicht in der Nähe
von Wärmequellen wie Heizkörpern
oder Öfen aufgestellt und vor direkter
Sonneneinstrahlung geschützt werden.
Die beste Leistung erzielt man
erfahrungsgemäß bei
Raumtemperaturen. Für den Einbau
bitte den entsprechenden Abschnitt
durchlesen.
Elektrischer Anschluß
Bevor Sie den Stecker in die
Steckdose einstecken, überprüfen Sie
bitte, daß die auf dem Typenschild des
Gerätes angegebene Spannung sowie
Frequenz mit dem Anschlußwert des
Hauses übereinstimmen. Eine
Abweichung von ±6% von der
Nominalspannung ist zulässig. Für die
Anpassung des Gerätes an andere
Spannungen muß ein
Spartransformator angemessener
Leistung vorgeschaltet werden.
Das Gerät muß unbedingt
vorschriftsmäßig geerdet werden. Zu
diesem Zweck ist der Stecker des
Speisekabels mit dem dafür
vorgesehenen Kontakt versehen. Sollte
die Netzleitung im Haus nicht mit einer
Erdleitung versehen sein, so muß das
Gerät an eine getrennte Erdleitung
vorschriftsmäßig und unter
Hinzuziehung eines Fachmanns
angeschlossen werden.
Die EErzeugerfirma llehnt jjede
Verantwortung aab, ffalls ddiese
Unfallverhütungsvorschrift nnicht
beachtet wwird.
Dieses GGerät eentspricht dder ffolgende
EWG RRichtlinie
ACHTUNG!
Es muß möglich sein, das Gerät
vom Netz zu trennen; nach der
Installation muß die Steckdose daher
zugänglich bleiben.

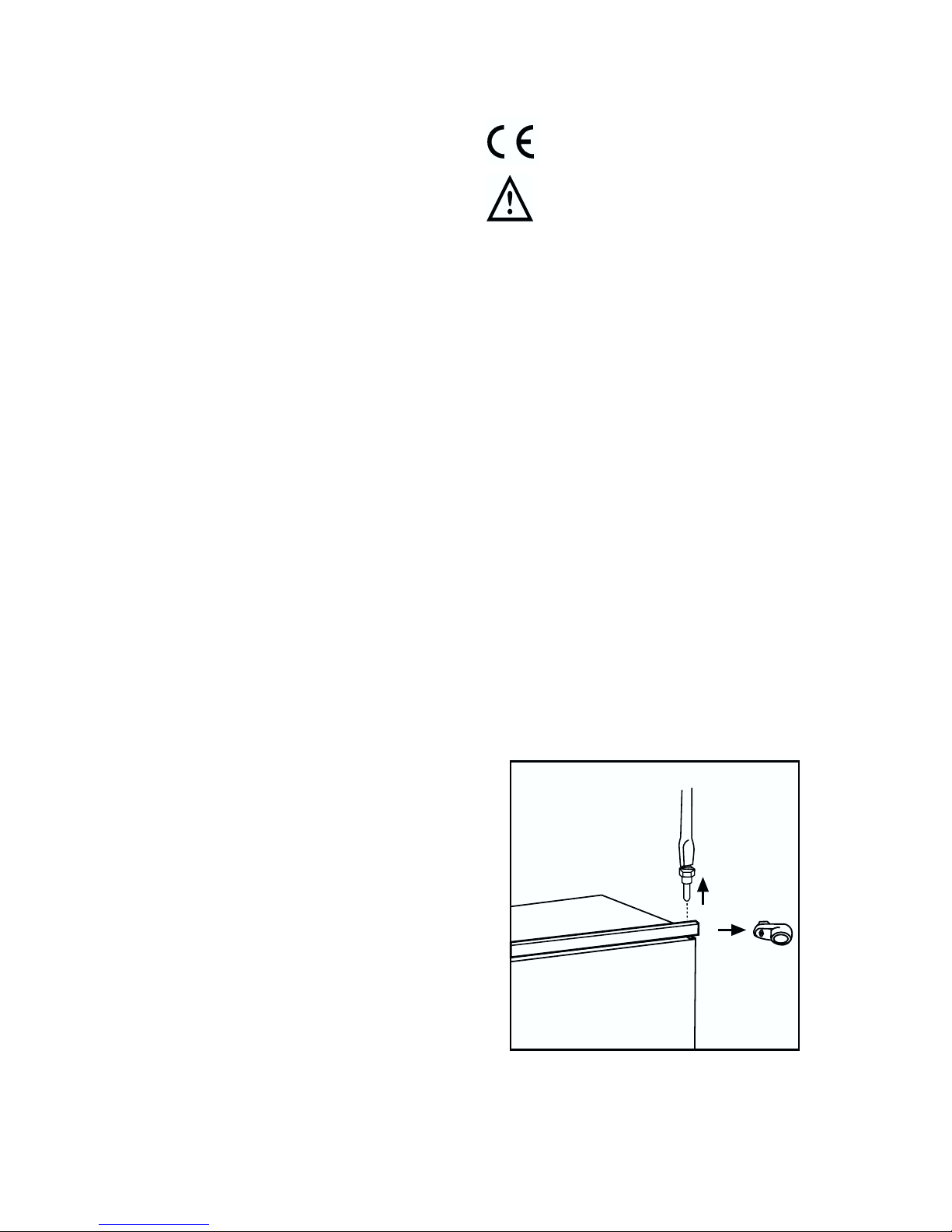

Türanschlagwechsel
Der TTüranschlag kkann vvon rrechts
(Lieferzustand) nnach llinks ggewechselt
werden, ffalls dder AAufstellort ddies eerfordert.
Falls eeinen TTüranschlag llinks eerfordert
wird; ggehen SSie wwie ffolgt vvor bbevor SSie
das GGerät eeinbauen.
1. Obere Scharnierstift abschrauben
und Kunstoffteil entfernen.
2. Oberen Scharnierstift und obere
Tür abnehmen.

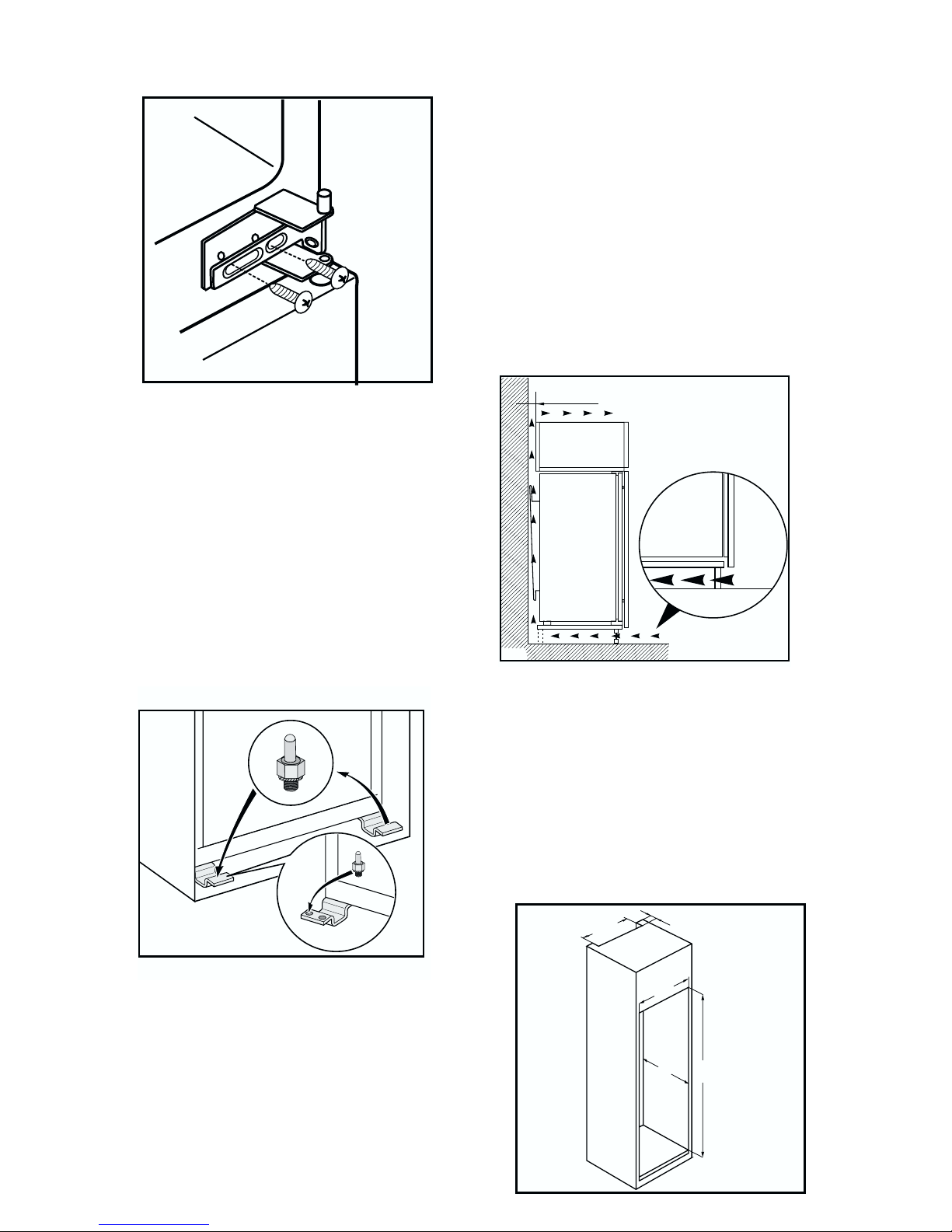

3. Mittleres Scharnier abschrauben
und die Abdeckungen auf
gegenüberliegende Seite
entfernen.
4. Untere Tür abnehmen.
5. Unteren Scharnierstift abschrauben
und auf gegenüberliegender Seite
wieder anmontieren.
16 electrolux

electrolux 17
6. Untere Tür wieder einsetzen.
7. Mittleres Scharniere wieder
einschrauben und die
Abdeckungen auf
gegenüberliegende Seite wieder
anmontieren.
8. Obere Tür wieder anmontieren, den
Scharnierstift und Kunststoffteil auf
gegenüberliegender Seite wieder
anmontieren.
Montageanleitung für
den integrierten Einbau
Nischenmaße
Höhe 1780 mm
Tiefe 550 mm
Breite 560 mm
Aus Gründen der Sicherheit muß
eine Mindestbelüftung gesichert sein,
wie aus der Abb.hervorgeht.
Achtung: DDie VVentilations -
Öffnungen mmüssen iimmer
saubergehalten wwerden.
Ferner ist auch am hinteren
Einbauschrankteil ein Lüftungskamin
mit filgenden Massen notwendig:
Tiefe 50 mm
Breite 540 mm
50 mm
min.
200 cm
2
200 cm
2
min.
D567
PR01
540
50
3
21

Brechen Sie aus der
Plastikabdeckung (E), die das
Scharnier mit Stift bedeckt, die in der
Abbildung gekennzeichneten Teile
heraus.
Dies wird durch die vorgestanzten
Ausbruchlinien erleichtert.
"Entfernen Sie das mit DX
gekennzeichnete Teil, wenn der Stift
am rechten Scharnier angebracht
werden soll, andernfalls das mit SX
gekennzeichnete Teil."
18 electrolux
Fugenabdeckprofil am Gerät, wie in
Abbildung gezeigt ankleben.
Vergewissern Sie sich, dass unten
zwischen dem Küchenmöbel und dem
Rand des Geräts ein Abstand von 44
mm besteht.
Die untere Scharnierabdeckung (im
Zubehörbeutel) dient zur genauen
Ausrichtung zwischen Küchenmöbel
und Gerät.
Darüber hinaus darf das Gerät das
Netzkabel nicht quetschen.
Gerät mit den 4 beiliegenden
Schrauben befestigen. (I = kurz)
(P = lang)
1
2
44mm
I
P
D765

electrolux 19
In die Befestigungs- und
Scharnierlöcher beiliegende
Abdeckkappen (C-D) eindrücken.
Belüttungsgitter (B) und
Scharnierabdeckungen (E) aufstecken.
Die Teile Ha Hb Hc, Hd abnehmen,
wie in der Abb. gezeigt wird.
B
E
E
D
C
PR266
Ha
Hb
Hc
Hd
Die Schiene (Ha) auf der Innenseite
der Möbeltür oben und unten auflegen
(siehe Abb.) und die Position der
äußeren Bohrlöcher anzeichnen.
Nachdem die Löcher gebohrt wurden,
die Schiene mit den mitgelieferten
Schrauben befestigen.
Die Abdeckung (Hc) in die Schiene
(Ha) eindrücken, bis sie einrastet.
21mm
21mm
ca. 50 mm
90°
90°
ca. 50 mm
PR33
Hc
Ha

20 electrolux

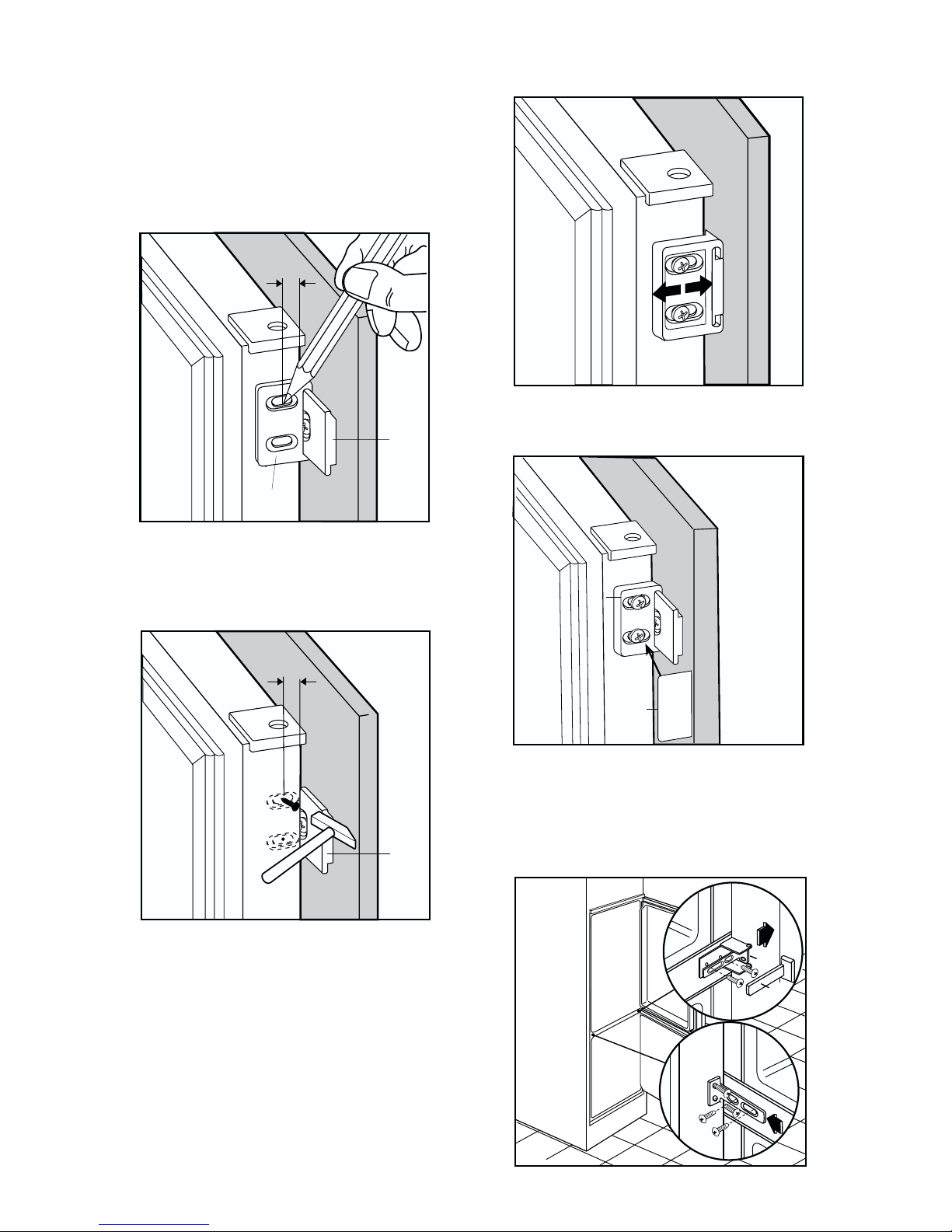

Gerätetür und Möbeltür auf ca. 90°
öffnen. Den Winkel (Hb) in der Schiene
(Ha) einsetzen. Gerätetür und Möbeltür
zusammenhalten und die Bohrlöcher
anzeichnen (siehe Abb.).
Die Winkeleisen entfernen und 8
mm vom äusseren Rand der Tür mit
dem Nagel (K) kennzeichnen.
Den Winkel wieder auf der Schiene
anbringen und mit den mitgelieferten
Schrauben befestigen.
Für eine allfällig notwendige
Ausrichtung der Möbeltür, den
Spielraum der Langlöcher nutzen.
Nach Beendigung der Arbeiten den
einwandfreien Verschluß der Gerätetür
überprüfen.
PR167
Ha
Hb
8mm
Die Abdeckung (Hd) in die Schiene
(Hb) eindrücken, bis sie einrastet.
Die beiden dem Gerät bei-liegenden
Winkel (D) zur seitlichen Befestigung
des Gerätes am Möbel verwenden.
Abedeckung (E) aufklipsen.
Ha
8mm
K
PR168
Hb
D
E
D734
PR167/1
Hd
Hb
