Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken,
dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot
entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das
Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur
zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben,
müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.
Inhalt
1. Sicherheitshinweise........................................................................................................ 3
2. Installation ...................................................................................................................... 7
2.1 Entpacken und Wahl des Standorts....................................................................... 7
2.2 Einbau des Kochfelds ............................................................................................. 8
2.3 Anschluss an die Stromversorgung...................................................................... 12
2.4 Elektrischer Anschluss/Kochfeld........................................................................ 15
2.5 Einbau des Backofens ........................................................................................... 15
3. Gerätebeschreibung..................................................................................................... 16
4. Bedienung ..................................................................................................................... 17
4.1 Einstellen der Uhrzeit ........................................................................................... 17
4.2 Vor der ersten Benutzung..................................................................................... 18
4.3 Bedienfeld ............................................................................................................... 18
4.4 Benutzung des Kochfelds ..................................................................................... 18
4.5 Benutzung des Backofens..................................................................................... 19
4.6 Timer ....................................................................................................................... 21
4.7 Tipps zum Backen und Braten............................................................................. 23
4.8 Energie sparen........................................................................................................ 24
5. Reinigung und Pflege .................................................................................................. 25
5.1 Austausch des Leuchtmittels ................................................................................ 26
5.2 Entnahme der Ofentür/inneren Glasscheibe .................................................... 26
5.3 Entnahme der Seitenführungen........................................................................... 28
5.4 Problembehandlung .............................................................................................. 28
6. Technische Daten ........................................................................................................ 29
7. Entsorgung ................................................................................................................... 30
8. Garantiebedingungen .................................................................................................. 31

em@x 3
8.1 Kundendienst ......................................................................................................... 32
9. Installationszeichnung................................................................................................. 61
EG - Konformitätserklärung
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkäufer angefordert werden.
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen
Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in
einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne
Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das
Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert
und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch
sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die
Bedienungsanleitung im vollen Umfang nutzen können. Technische
Änderungen bzw. Druckfehler bleiben vorbehalten.
1. Sicherheitshinweise
Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise
gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz Ihrer
Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren
Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.
GEFAHR! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Geräts zur Folge hat.

em@x 4
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Geräts zu vermeiden.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt
werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Kochen in einem Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume
bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in
öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen
Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das
Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
GEFAHR!
1. Das Gerät darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) an
die Stromversorgung angeschlossen werden, welche die landesüblichen
gesetzlichen Verordnungen und die Zusatzvorschriften der örtlichen
Stromversorgungsunternehmen genau kennt und sorgfältig beachtet.
2. Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft
(Elektrotechniker/-in) durchgeführt werden. Es dürfen keine Änderungen oder
willkürlichen Veränderungen an der Stromversorgung durchgeführt werden.
Der Anschluss muss in Übereinstimmung mit den örtlich geltenden gesetzlichen
Bestimmungen erfolgen.
3. Schließen Sie das Gerät keinesfalls an die Stromversorgung an, wenn das
Gerät, das Netzkabel oder der Netzstecker sichtbare Beschädigungen aufweisen.
4. Versuchen Sie niemals, das Gerät selbst zu reparieren. Reparaturen, die von
dazu nicht qualifizierten Personen durchgeführt werden, können zu

em@x 5
lebensgefährlichen Verletzungen und ernsthaften Schäden führen. Falls Ihr
Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den Kundendienst.
Lassen Sie nur Original-Ersatzteile einbauen.
5. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich vom
Hersteller oder einem vom Hersteller autorisierten Kundendienst oder einer
qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht werden.
WARNUNG!
1. Trennen Sie das Gerät von der Stromversorgung, bevor Sie irgendwelche
Reinigungs- oder Wartungsarbeiten an dem Gerät vornehmen.
2. Das Gerät muss immer entsprechen den Anforderungen der jeweiligen
Stromversorgung geerdet werden. Der Hauptstromkreislauf muss über eine
eingebaute Sicherheitsabschaltung verfügen.
3. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen Defekts
kommen, trennen Sie das Gerät umgehend von der Stromversorgung
(entsprechende Haussicherung abschalten). Melden Sie die Fehlfunktion ihrem
Kundendienst, damit diese umgehend behoben werden kann.
4. Benutzen Sie keinesfalls das Kochfeld, wenn die Glaskeramik Sprünge oder
Risse aufweist. Trennen Sie in einem solchen Fall das Gerät umgehend von der
Stromversorgung (Haussicherungskasten). STROMSCHLAGGEFAHR!
5. Nehmen Sie keine Veränderungen an dem Gerät vor.
6. Lassen Sie kein Kochgeschirr, das zubereitetes Gargut mit Anteilen von Fett
oder Öl enthält, unbeaufsichtigt auf einer eingeschalteten Kochzone stehen.
Heiße Fette oder Öle können sich spontan entzünden.
7. Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein und zu
einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl oder Fett
unterstütztes Feuer mit Wasser zu löschen. Stattdessen schalten Sie das Gerät ab
und ersticken Sie das Feuer mittels eines Deckels oder einer Feuerdecke.
8. Der Küchenraum muss trocken und gut zu belüften sein. Wenn das Gerät
aufgebaut wird, müssen alle Kontroll- und Bedienelemente gut zugänglich sein.
9. Die Furnierungen von Schränken müssen mit einem hitzeresistenen Leim
befestigt sein, der Temperaturen von 120 0C widersteht.
10. Angrenzende Möbelstücke und alle zur Installation verwendeten Materialien
müssen mindestens einer Temperatur von 850C über der Raumtemperatur des
Raums, in dem das Gerät installiert ist, während des Betriebs des Geräts
widerstehen können.
11. Schließen Sie das Gerät nicht in Räumen oder an Orten an, in denen oder in
deren Umgebung sich brennbare Materialien wie Benzin, Gas oder Farben
befinden. Dieser Warnhinweis bezieht sich auch auf die Dämpfe, die durch
diese Materialien freigesetzt werden.
12. Dunstabzugshauben müssen entsprechend den Anweisungen ihrer Hersteller
angebracht werden.
13. Benutzen Sie das Gerät nicht zum Heizen oder zum Trocknen von Wäsche.

em@x 6
14. Schließen Sie das Gerät nicht in der Nähe von Vorhängen oder Polstermöbeln
an. BRANDGEFAHR.
15. Lagern Sie keine Gegenstände im Ofen. BRANDGEFAHR!
16. Haushaltsausstattungen sowie elektrische Leitungen aller Art dürfen niemals das
Gerät berühren, da deren Isolierungsmaterial durch hohe Temperaturen
beschädigt oder zerstört wird.
17. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des Geräts. Der
Dampf kann die Elektrik des Geräts nachhaltig beschädigen.
STROMSCHLAGGEFAHR.
18. Die zugänglichen Bereiche und Teile des Ofens werden bei der Benutzung sehr
heiß. Kinder müssen deshalb während der Benutzung des Geräts von diesem
ferngehalten werden. Das Gerät während seines Betriebs zu berühren, kann zu
schweren Verbrennungen führen.
19. Kinder dürfen nicht mit dem Gerät spielen. Beaufsichtigen Sie Kinder stets,
wenn diese sich in der Nähe des Geräts aufhalten.
20. Verwenden Sie nur Herdwächter, die vom Hersteller des Kochfelds entwickelt
wurden oder in deren Bedienungsanleitung als geeignet angegeben sind oder im
Gerät integriert sind. Die Verwendung ungeeigneter Herdwächter kann zu
schweren Unfällen führen!
VORSICHT!
1. Das Gerät wird während des Betriebs heiß. Berühren Sie nicht die heißen Teile
innerhalb des Ofens.
2. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und keine
scharfkantigen Gegenstände zum Reinigen der Tür, da diese die Oberfläche
verkratzen und somit Risse im Glas verursachen.
3. Stellen oder legen Sie kein Kochgeschirr und keine Backbleche direkt auf den
Boden des Ofeninnenraums. Decken Sie den Boden des Ofeninnenraums nicht
mit Aluminiumfolie ab.
4. Halten Sie das Kochfeld immer sauber. Verunreinigte Bereiche geben die
Kochhitze nicht komplett weiter.
5. Schützen Sie das Kochfeld gegen Verunreinigungen.
6. Schalten Sie verunreinigte Bereiche sofort ab.
7. Halten Sie die Backofentür beim Betrieb des Backofens immer geschlossen.
8. Stellen Sie kein Kochgeschirr direkt auf den Boden des Backofens. Nutzen Sie
statt dessen das Backblech oder den Rost.
9. Die inneren Bestandteile des Backofens werden sehr heiß. Berühren Sie keine
dieser Bereiche, während Sie mit Ihrem Kochgeschirr umgehen.
10. Seien Sie vorsichtig, wenn Sie die Backofentür öffnen. Kommen Sie nicht in
Kontakt mit den heißen Bereichen oder mit dem Dampf, der aus dem
geöffneten Backofen entweicht.
11. Benutzen Sie stets Ofenhandschuhe.
12. Das Gerät entspricht der gegenwärtigen europäischen Sicherheitsgesetzgebung.

em@x 7
Wir möchten hierbei aber ausdrücklich betonen, dass diese Entsprechung nichts
an der Tatsache ändert, dass die Oberflächen des Geräts während der
Benutzung heiß werden und nach dem Ende der Benutzung noch Restwärme
ausstrahlen.
HINWEIS!
1. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und
heben Sie es vorsichtig an. Halten Sie das Gerät dabei aufrecht.
2. Benutzen Sie niemals die Tür selbst zum Transport des Geräts, da Sie dadurch
die Scharniere beschädigen.
3. Das Gerät muss von mindestens zwei Personen transportiert und
angeschlossen werden.
4. Merken Sie sich die Positionen aller Teile des Geräts, wenn Sie es auspacken,
für den Fall, es noch einmal einpacken und transportieren zu müssen.
5. Benutzen Sie das Gerät nicht, bevor alle dazugehörigen Teile sich
ordnungsgemäß an ihren dafür vorgesehenen Stellen befinden.
6. Benutzen Sie den Boden, die Schubladen, die Türen etc. des Geräts niemals als
Standfläche oder Stütze.
7. Die Belüftungsöffnungen des Geräts oder dessen Einbauvorrichtung (falls Ihr
Gerät für einen Einbau geeignet ist) müssen immer frei und unbedeckt sein.
8. Stellen Sie kein überschweres Kochgeschirr auf das Kochfeld.
9. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Ofentür
und lehnen Sie sich nicht an die geöffnete Ofentür. Stellen Sie kein
Kochgeschirr auf die Ofentür. Dadurch beschädigen Sie die Türscharniere.
2. Installation
2.1 Entpacken und Wahl des Standorts
1. Packen Sie das Gerät vorsichtig aus. Beachten Sie unbedingt die Hinweise zur
Entsorgung des Geräts in dieser Bedienungsanleitung.
2. Das Zubehör des Gerät ist möglicherweise für den Transport mit
Transportsicherungen geschützt. Entfernen Sie diese komplett. Benutzen Sie
keine aggressiven Reinigungsmittel, um Reste der Transportsicherungen zu
entfernen.
3. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzanschlusskabel oder
das Gerät selbst keine Beschädigungen aufweisen.
4. Stellen Sie das Gerät nicht an einem Ort auf, an dem es mit Wasser oder Regen
in Kontakt kommen kann, damit die Isolierungen der Elektrik keinen Schaden
nehmen.

em@x 8
5. Stellen Sie das Gerät auf einem geraden, trockenen und festen Untergrund
auf. Kontrollieren Sie mit einer Wasserwaage den ordnungsgemäßen Aufbau
Ihres Geräts.
6. Das Typenschild befindet sich im Inneren des Geräts oder außen an der
Rückwand.
2.2 Einbau des Kochfelds
Die Installation liegt in der Verantwortung des Kunden. Falls die Hilfe des
Herstellers zur Korrektur von Fehlern, die auf Grund einer unsachgemäßen
Installation entstanden sind, benötigt wird, ist eine solche Hilfeleistung nicht durch
die Garantie abgedeckt. Eine unsachgemäße Installation kann zu erheblichen
Verletzungen von Personen oder Tieren bzw. zu einer Beschädigung Ihres
Eigentums führen. Der Hersteller kann für solche Verletzungen bzw. Schäden
nicht verantwortlich gemacht werden.
SICHERHEITSHINWEISE ZUM EINBAU
HINWEIS! Das Kochfeld darf auf keinen Fall mit Fugendichtungsmittel
(z.B. Silikon) abgedichtet werden. Kochfeld und Arbeitsplatte können
beschädigt werden, wenn das Kochfeld ausgebaut werden muss.
Rahmen-/Facettenkochfelder
Das Dichtungsband unter dem Rand des
Geräteoberteils gewährleistet eine ausreichende
Abdichtung zur Arbeitsplatte.
Geflieste Arbeitsfläche
Die Fugen (1) und der schraffierte Bereich unter
der Auflagefläche des Kochfelds müssen glatt
und eben sein, damit das Kochfeld gleichmäßig
aufliegt und das Dichtungsband unter dem Rand
des Geräteoberteils eine ausreichende
Abdichtung zur Arbeitsfläche gewährleistet.

em@x 9
1. Bereiten Sie entsprechend der Abmessungen auf der Zeichnung die
Einbauöffnung in der Installationsfläche vor. Sorgen Sie hierbei für einen
Mindestfreiraum von 50 mm rund um die Öffnung. Die Dicke der
Installationsfläche muss mindestens 30 mm betragen. Verwenden Sie nur
hitzeresistentes Material, um Deformierungen durch die von den Kochplatten
ausgestrahlte Hitze zu vermeiden.
1: Dichtung

em@x 10
2. Das Kochfeld muss unbedingt ordnungsgemäß belüftet werden. Der Lufteinlass
(A) und Luftauslass (B) darf in keiner Weise blockiert sein. Das Gerät muss sich
immer im ordnungsgemäßen Zustand befinden. Die obere Abschlusskante des
Einbaumöbels (C) darf nicht direkt an die Einbauöffnung anschließen (1).
Bringen Sie die Abschlusskante versetzt an (2) oder schrägen Sie die
Abschlusskante ab (3).
A
Lufteinlass
B
Luftauslass
WARNUNG! Der Sicherheitsabstand zwischen dem Kochfeld und
einem sich darüber befindenden Hängeschrank muss mindestens 76 cm
betragen.
Mindestabstand zu einem Hängeschrank
760 mm
Mindestfreiraum unterhalb des Kochfelds
50 mm
Mindestabstand zur Wand
20 mm
Lufteinlass (min.)
20 mm
Luftauslass (min.)
5 mm

em@x 11
3. Sie befestigen das Gerät an der Installationsfläche, indem Sie nach der
Installation die 4 Klammern an der Unterseite des Geräts anschrauben. Richten
Sie die Klammerstellung entsprechend der Dicke der Installationsfläche aus

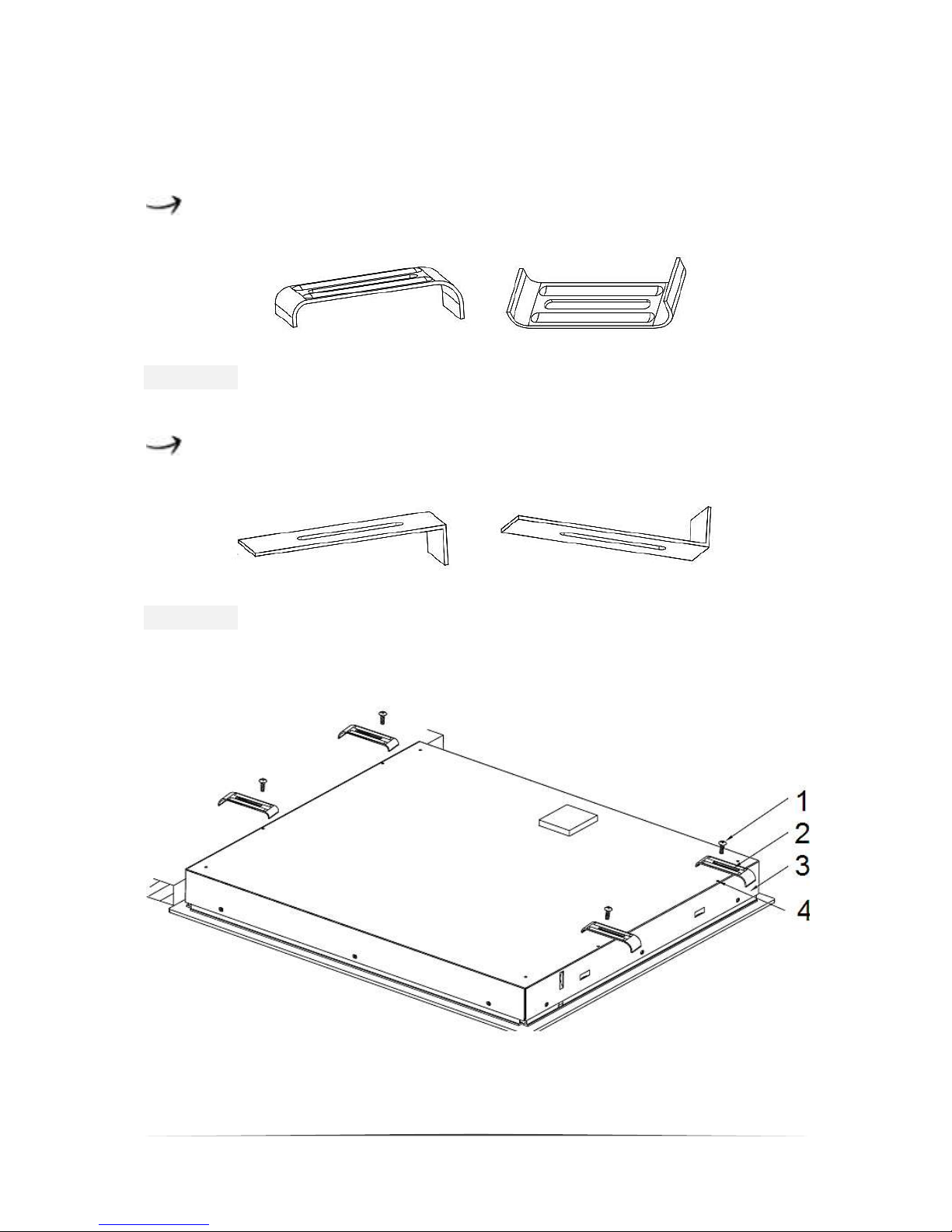

Standardklammern zum Einbau des Kochfelds:
HINWEIS! Bitte verwenden Sie nach Möglichkeit die mitgelieferten
Standardklammern zum Einbau des Kochfelds.
Ersatzklammern zum Einbau des Kochfelds:
HINWEIS! Verwenden Sie die ebenfalls beigefügten Ersatzklammern
ausschließlich dann, wenn durch die Abmessungen der Arbeitsplatte die
Verwendung der Standardklammern nicht möglich ist.
1
Schraube
2
Klammer
3
Basis
4
Schraubenloch

em@x 12

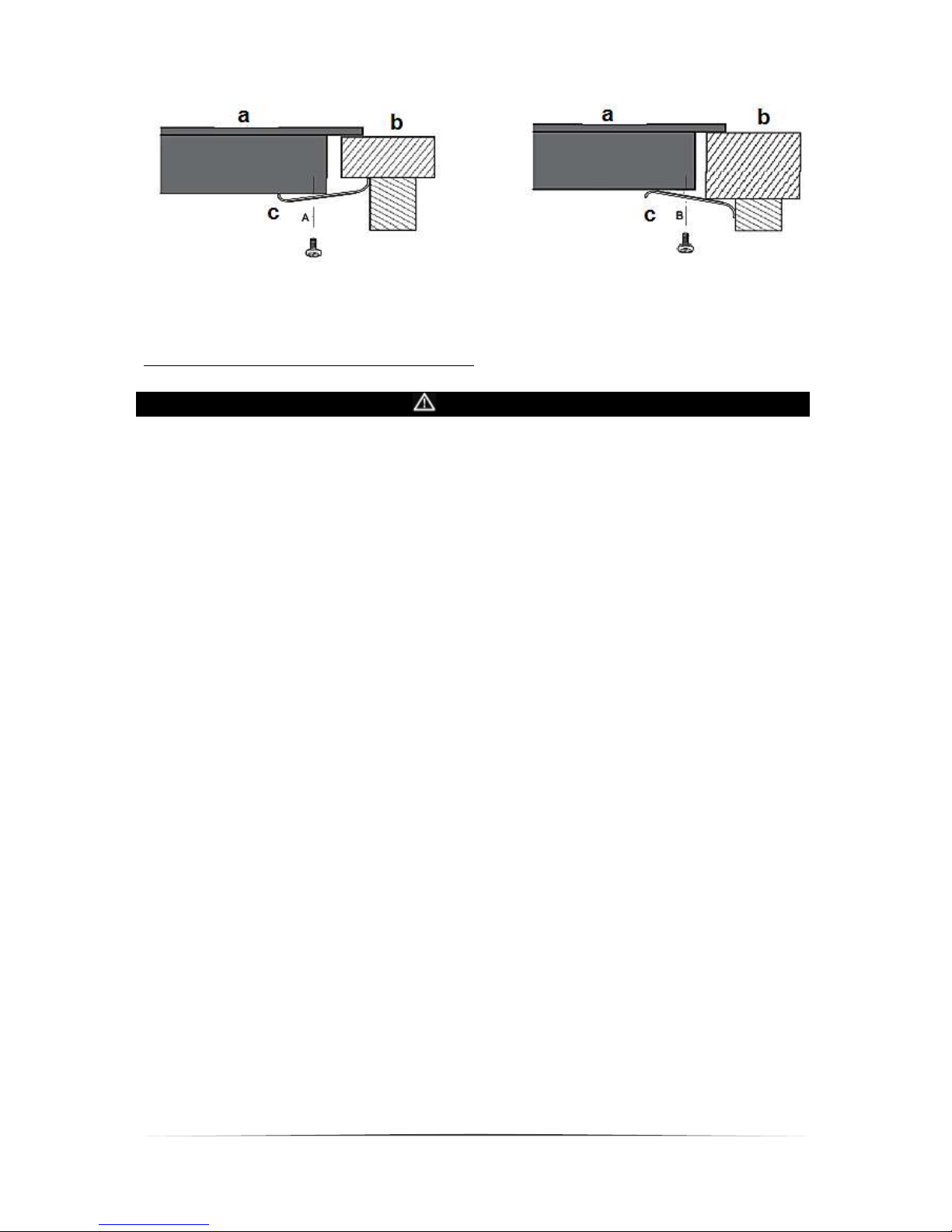

a
Kochfeld
b
Platte
c
Klammer
2.3 Anschluss an die Stromversorgung
GEFAHR!
Das Gerät darf nur durch eine qualifizierte Fachkraft
(Elektrotechniker/-in) an die Stromversorgung angeschlossen
werden, welche die landesüblichen gesetzlichen Verordnungen und
die Zusatzvorschriften der örtlichen Stromversorgungsunternehmen
genau kennt und sorgfältig beachtet.
Alle elektrischen Arbeiten müssen von einer qualifizierten Fachkraft
(Elektrotechniker/-in) durchgeführt werden. Es dürfen keine
Änderungen oder willkürlichen Veränderungen an der
Stromversorgung durchgeführt werden. Der Anschluss muss in
Übereinstimmung mit den örtlich geltenden gesetzlichen
Bestimmungen erfolgen.
Hinweis für die qualifizierten Fachkraft (Elektrotechniker/-in)
Als Netzanschlussleitung muss ein entsprechend ausgelegter Leistungstyp unter
Berücksichtigung der Anschlussart und Nennleistung des Geräts gewählt
werden. Die Anschlussleitung muss mit einer Zugentlastungsvorrichtung
befestigt werden. Der Schutzleiter muss an die entsprechend gekennzeichnete
Klemme der Anschlussleiste angeschlossen werden. Der elektrische Anschluss
des Geräts muss mit einem Notschalter, der im Notfall das gesamte Gerät vom
Netz abschaltet, ausgestattet sein; der Abstand zwischen den Arbeitskontakten
muss mindestens 3 mm betragen. Lesen Sie vor dem Anschluss des Geräts an
die Stromversorgung die Anschlussbelegung auf dem unten abgebildeten
Anschlussdiagramm und dem Typenschild.
Wenn die Netzsteckdose für den Benutzer nicht mehr zugänglich ist oder ein
Festanschluss des Geräts erforderlich ist, muss bei der Installation eine
Trennvorrichtung für jeden Pol eingebaut werden. Als Trennvorrichtung
werden Schalter mit einer Kontaktöffnung von mindestens 3 mm bezeichnet.
Dazu gehören LS-Schalter, Sicherungen und Schütze (EN 60335).

em@x 13

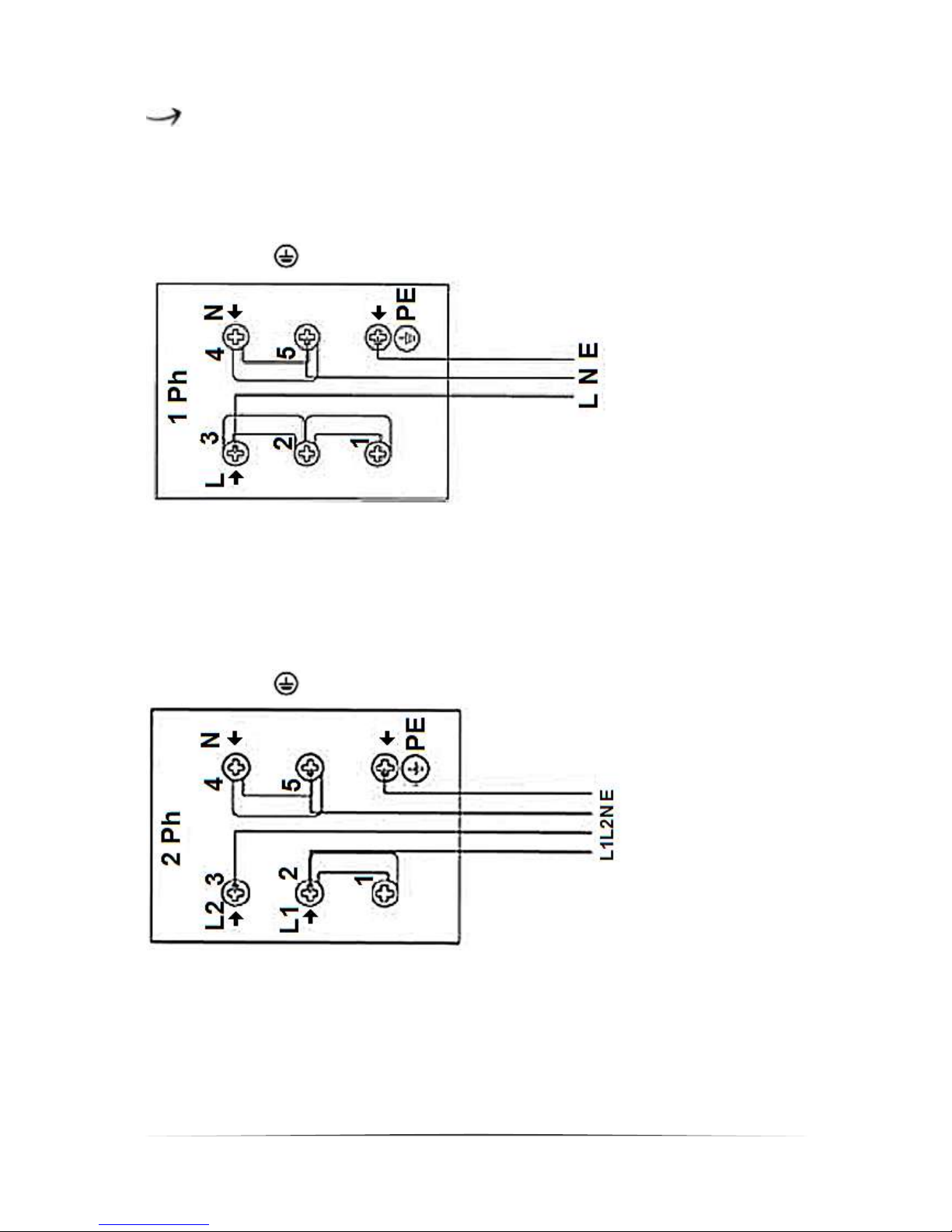

Anschlussdiagramm
1
Für 220-240 VAC geerdeten 1-Phasen-Anschluss mit Betriebsnull. Brücken
verbinden die Klemmen 1-2-3. Brücken verbinden die Klemmen 4-5 für
Betriebsnull.
Schutzleiter auf
H05VV-F 3G 6,0 mm2
2
Für 220-240 VAC geerdeten 2-Phasen-Anschluss mit Betriebsnull. Brücken
verbinden die Klemmen 1-2. Brücken verbinden die Klemmen 4-5 für
Betriebsnull.
Schutzleiter auf
H05VV-F 4G 6,0 mm2

em@x 14

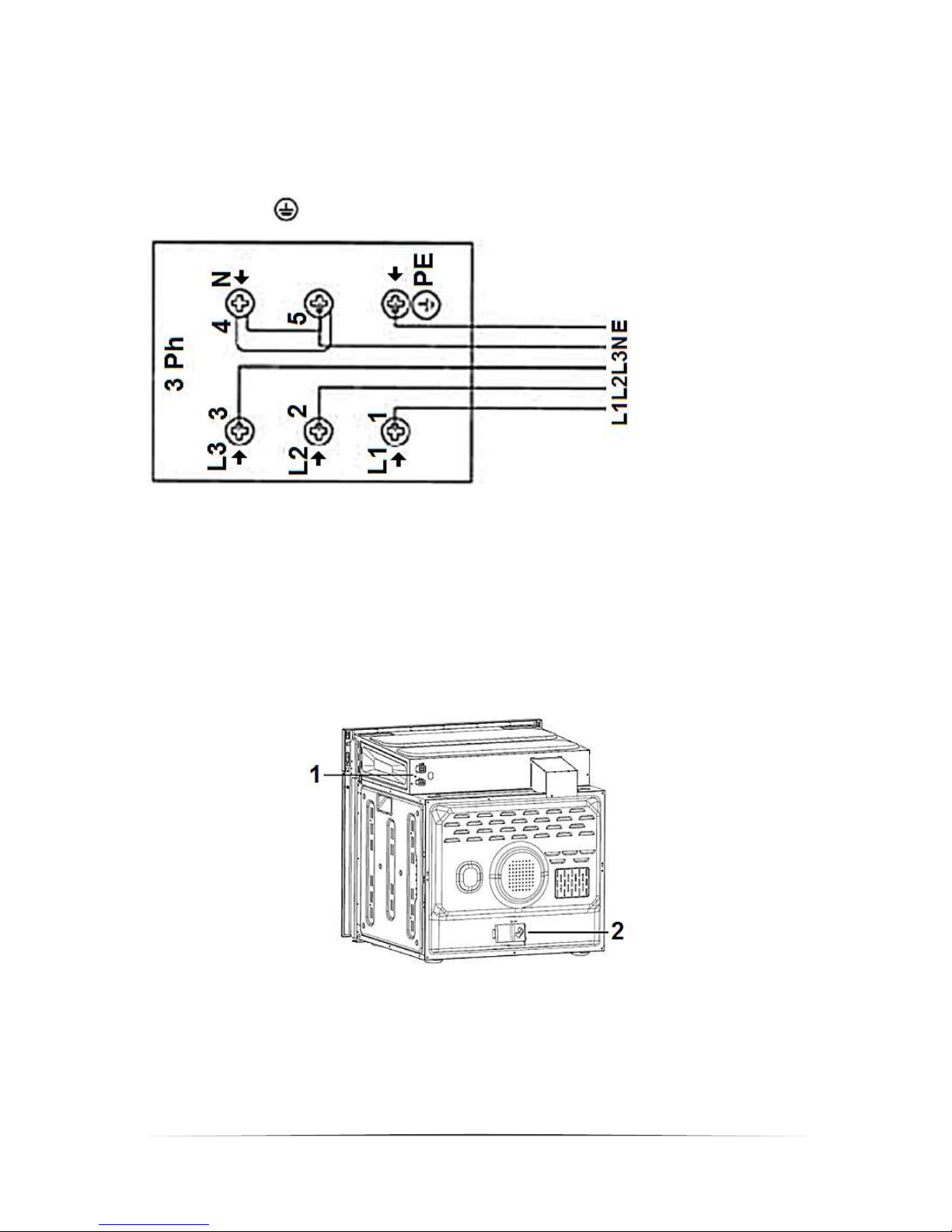

3
Für 220-240 VAC geerdeten 3-Phasen-Anschluss mit Betriebsnull. Brücken
verbinden die Klemmen 4-5. Phasensequenz entsprechend 1-2-3. Brücken
verbinden die Klemmen 4-5 für Betriebsnull.
Schutzleiter auf
H05VV-F 5G 2,5 mm2
1. Der Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des
Geräts ausgestattet sein.
2. Das Gerät muss geerdet werden.
3. Die technischen Daten der elektrischen Versorgung müssen den auf dem
Typenschild angegebenen Werten entsprechen.
1
Kochfeldanschluss; Schutzleiter
2
Netzanschlussdose

em@x 15
2.4 Elektrischer Anschluss/Kochfeld

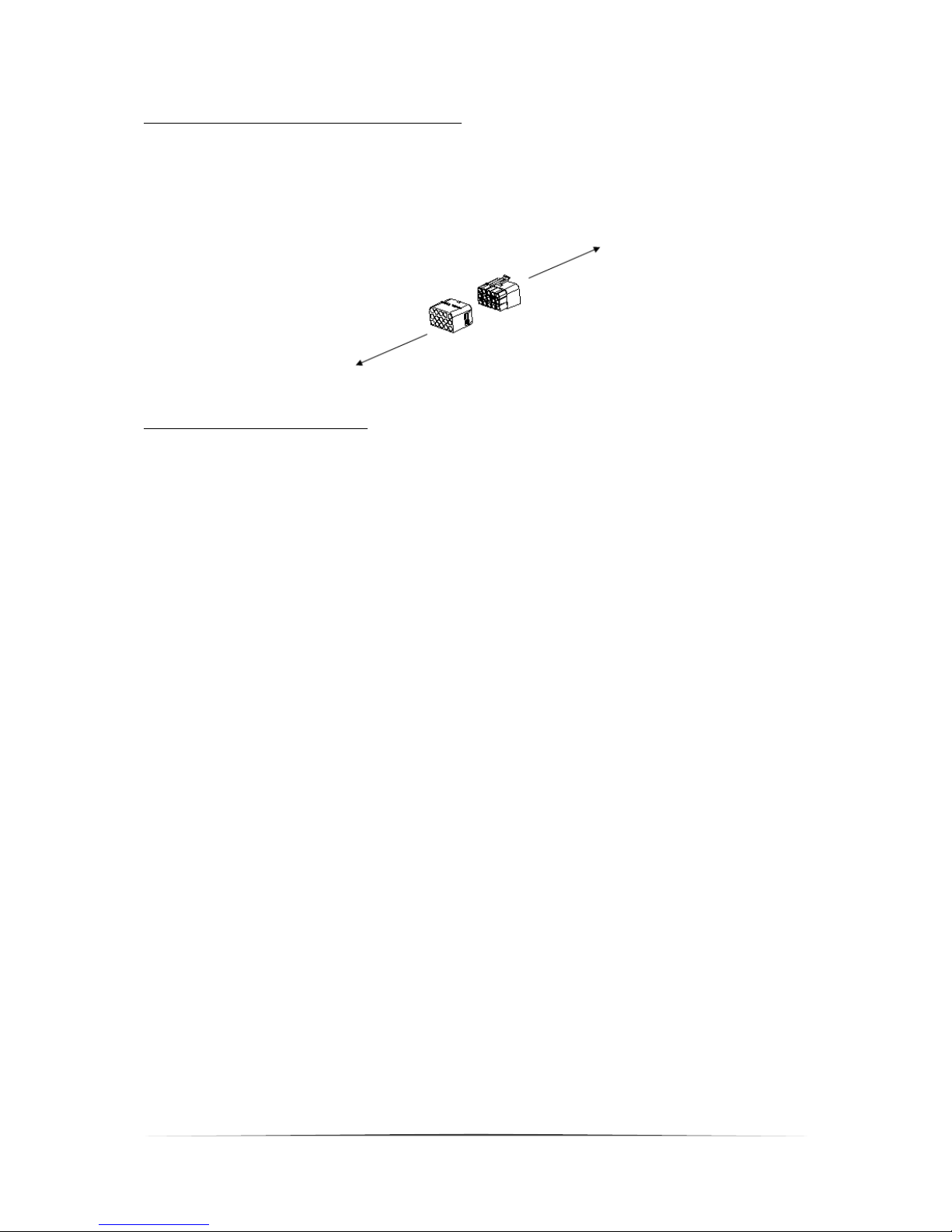

Verbinden Sie den Stecker am Ende des Kochfeld-Kabelbündels mit der
entsprechenden Buchse am Ofen-Bedienfeld.
Kochfeld
Backofen
2.5 Einbau des Backofens
Je nach Modell müssen Sie vor der Endbefestigung des Ofens das
Kabelbündel des Kochfelds mit dem Bedienfeld des Ofens verbinden!
Passen Sie den Ofen in die dafür vorgesehene Stelle ein. Der Ofen kann unterhalb
einer Arbeitsplatte oder in einer geeigneten Einbauvorrichtung installiert werden.
Befestigen Sie den Ofen, indem Sie ihn mittels der beiden Befestigungsöffnungen
im Rahmen an der Einbauvorrichtung anschrauben. Öffnen Sie die Tür und
schauen Sie in den Ofen, um die Befestigungsöffnungen zu lokalisieren. Halten Sie
sich bei der Installation des Ofens an die Angaben auf der Installationszeichnung,
um die ordnungsgemäße Belüftung des Geräts zu gewährleisten (s.a. Kap. 9). Der
Ofen muss an seiner Rückseite über einen Freiraum von mindestens 45 mm
verfügen.

em@x 16

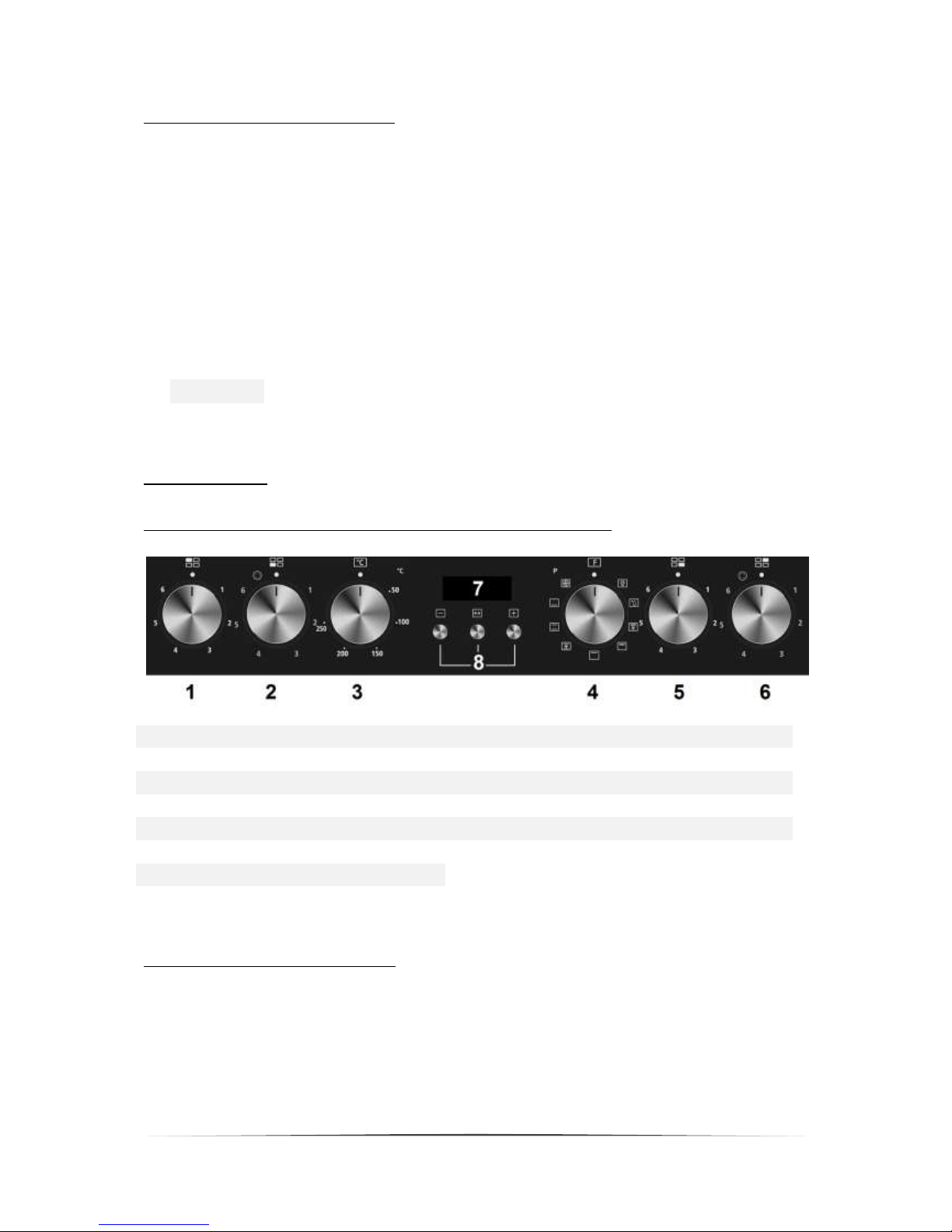

3. Gerätebeschreibung
1
Drehschalter/Ofenfunktionen
8
Ø 155 mm, 1200W)
2
Drehschalter/Ofentemperatur
9
Ø 140 mm/200 mm, 1000W/2200W
3
Anzeige Ofentemperatur*
10
Ø 260*155 mm, 1100W/2000W
4
Betriebsanzeige
11
Ø 155 mm/1200W)
5
Drehschalter/Kochzonen
12
Restwärmeanzeigen**
6
Ofentür
7
Display/Zeiteinstellung
*
Erlischt, nachdem die eingestellte Temperatur erreicht wurde.
**
Leuchten nach dem Abschalten bei heißen Kochzonen auf und erlöschen,
sobald die entsprechende Kochzone abgekühlt ist.

em@x 17
4. Bedienung
4.1 Einstellen der Uhrzeit
Wenn das Gerät erstmalig an die Energieversorgung angeschlossen
wurde, warten Sie, bis das Display automatisch 12:30 anzeigt, ein
akustisches Signal ertönt und der Doppelpunkt blinkt. Stellen Sie
unbedingt die korrekte Uhrzeit ein, bevor Sie das Gerät benutzen. Die
Uhr hat eine 24-Stunden-Skala.
1. Drücken Sie +oder -, um die Stunden einzustellen.
2. Drücken Sie zur Bestätigung ↔.
3. Drücken Sie +oder -, um die Minuten einzustellen.
4. Drücken Sie zur Bestätigung ↔.Der Timer befindet sich
nun im Standby-Modus.
Falls das Display nicht blinkt, stellen Sie die Uhrzeit ein, indem Sie +und -für
mehr als 3 Sekunden gleichzeitig betätigen.
An- und ausschalten
Wenn sich der Timer im Standby-Modus befindet, drücken Sie
↔für mehr als 3 Sekunden. Derr Timer wechselt in den
manuellen Modus und das Symbol leuchtet andauernd.
1. Stellen Sie die gewünschte Funktion und Temperatur ein.
2. Stellen Sie die Zeit-Funktion ein und der Ofen ist in Betrieb.
Wenn Sie Dur oder End einstellen, schaltet sich der Ofen nach dem Kochen
automatisch ab (s.a. Kapitel 4.6).
Wenn Sie den manuellen Modus einstellen, stellen Sie nach dem Kochen den
Funktions- und Temperaturschalter auf 0. Drücken Sie ↔und +für mehr als 3
Sekunden, um in den Standby-Modus zurückzukehren.

em@x 18
4.2 Vor der ersten Benutzung
1. Entfernen Sie sämtliche Verpackungsmaterialien.
2. Reinigen Sie den Ofeninnenraum und die Ausstattungselemente (Blech etc.) mit
warmem Wasser und etwas Spülmittel.
3. Schalten Sie die Raumbelüftung ein oder öffnen Sie ein Fenster.
4. Lassen Sie den Ofen bei Ober- und Unterhitze auf 250 0C für 30 Minuten
laufen. Entfernen Sie anschließend Verunreinigungen und säubern Sie den
Innenraum. Hierbei kann es zu einer leichten Rauchentwicklung und zur
Freisetzung von Geruch kommen. Dies ist ein normaler Betriebsvorgang, der
durch eine Schutzimprägnierung gegen Korrosionsschäden während des
Transports verursacht wird.
HINWEIS! Reinigen Sie den Innenraum des Ofens nur mit etwas
warmem Wasser und Spülmittel.
4.3 Bedienfeld
Die Drehknöpfe des Bedienfelds sind stufenlos verstellbar.
1
Kochzone
hinten links
2
Kochzone
vorne links
3
Ofentemperatur
hinten links
4
Ofenfunktionen
vorne links
5
Kochzone
vorne rechts
6
Kochzone
hinten rechts
7
Display
8
Zeiteinstellung/Timer
4.4 Benutzung des Kochfelds
Stellen Sie das Kochgeschirr mitten auf eine Kochzone, und bewegen Sie den
entsprechenden Drehschalter mit und gegen den Uhrzeigersinn, um die
Kochzone einzuschalten.
Bewegen Sie nach Beendigung des Kochvorgangs den Drehschalter auf die
Position 0/ AUS/OFF. Die entsprechende Kochzone wird nun nicht mehr

em@x 19
beheizt.
Lokalisierung der Kochzone.
AUS.
1
Niedrigste Einstellung (z.B. zum Warmhalten
von Speisen).
6
Höchste Einstellung (schnelles Aufheizen,
schnelles Kochen, braten etc.)
Stellen Sie den Schalter nach dem Kochen umgehend auf
AUS.
Verwenden Sie nur Kochgeschirr mit
einem komplett flachen Boden.
Der Boden des Kochgeschirrs sollte
denselben Durchmesser wie die
Kochzone haben. Zentrieren Sie das
Kochgeschirr auf der Kochzone.
Schieben Sie das Kochgeschirr nicht
über die Kochzonen; ansonsten können
die Kochzonen verkratzen. Heben Sie
das Kochgeschirr statt dessen an.
Zuschaltbare Bereiche
Um die ovale oder duale Kochzone zu benutzen, drehen Sie den Drehschalter der
entsprechenden Kochzone im Uhrzeigersinn auf das Symbol . Zur Einstellung
der Leistungsstärke drehen Sie den Drehschalter anschließend zurück auf die
gewünschte Leistungsstärke.
4.5 Benutzung des Backofens
Die Benutzung des Ofens wird durch den Drehschalter
für die Ofenfunktionen kontrolliert. Bewegen Sie den
Drehschalter hierbei auf die gewünschte Einstellung.
Sie können diesen Funktionsschalter mit dem oder
gegen den Uhrzeigersinn drehen.

em@x 20
Zur Einstellung der Temperatur bewegen Sie den
Drehschalter für die Temperaturkontrolle des Ofens
auf die gewünschte Einstellung. Sie können hierbei
eine Temperatur von 500C –2500C wählen.
Sie schalten den Ofen aus, indem Sie beide dieser
Drehschalter auf die Position einstellen.
VORSICHT! Drehen Sie den Temperaturkontrollschalter nur im
Uhrzeigersinn auf die gewünschte Temperatur. Danach können Sie den
Schalter zurück auf die Ausgangsposition drehen. Ansonsten können Sie
die Temperaturkontrollschalter beschädigen.
Ofenfunktionen
Schaltet die Innenbeleuchtung ein, z.B. zum Reinigen des Ofens.
Unter- und Oberhitze. Schaltet zugleich Unter- sowie Oberhitze ein.
Unter- und Oberhitze mit Umluft. Schaltet zugleich Unter- sowie
Oberhitze zusammen mit dem Gebläse ein. Befindet sich der
Temperaturregler auf 0, so läuft nur das Gebläse; so können
Gerichte oder der Innenraum abgekühlt werden.
Grillen (halb). Es wird nur der innere Bereich des oberen Elements
verwendet. Ideal zum Grillen kleiner Speisen.
Kompletter Grill. Ermöglicht das Grillen von Speisen unter
Verwendung aller Grillelemente.
Auftauen. Umluft ohne Wärmezufuhr. Auftauzeiten hängen von der
Raumtemperatur, Größe und Art des Lebensmittels ab.
Grillen mit Umluft. Schaltet die Umluft sowie den Grill ein.
Beschleunigt das Grillen.
Unterhitze an, z.B. zum abschließenden Backen von unten her.
Heißluft. Der Ventilator ist mit einem Heizelement umgeben; somit
wird die Heißluft gleichmäßig in der Backröhre verteilt.
Grillen
1. Drehen Sie den Funktionswahlschalter auf eine Position, die mit dem Grillen-
Piktogramm gekennzeichnet ist.
2. Geben Sie die zu grillenden Speisen in einer entsprechenden Höhe in das Gerät.
Wenn Sie auf dem Rost grillen, schieben Sie ein Blech zum Auffangen des
Abtropf-Fetts darunter.
