Eneo IPD-73M2812MWA User manual

EN
DE
FR
IT
Quick Installation Guide
1/2.8” Network Dome, Fixed,
2048x1536, Day&Night, D-WDR,
2.8-12mm, Infrared, IP67
IPD-73M2812MWA

32
EN
Safety instructions
General safety instructions
• Before switching on and operating the system, rst read this safety advice and the operating instructions.
• Keep the operating instructions in a safe place for later use.
• Installation, commissioning and maintenance of the system may only be carried out by authorised
individuals and in accordance with the installation instructions - ensuring that all applicable standards and
guidelines are followed.
• Protect the devices from water penetration and humidity, since these can cause lasting damage.
• Should moisture nevertheless enter the system, under no circumstance switch on the devices under these
conditions, instead send them for examination to an authorised specialist workshop.
• The system must never be used outside of the technical specications, since this can destroy it.
• The device must be protected from excesses of heat, dust, humidity and vibration.
• When separating the system from the voltage supply, only ever use the plug to pull out the cable. Never
pull directly on the cable itself.
• Lay the connecting cables carefully and check that they are not mechanically stressed, kinked or damaged
and that no humidity can penetrate into them.
• In the event of a malfunction, please inform your supplier.
• Maintenance and repairs may only be carried out by authorised specialist personnel.
• The system must be isolated from the power supply before opening the housing.
• The device may only be opened by qualied service personnel. Unauthorised access invalidates any
warranty claim.
• Connection cables should always be exchanged through Videor E. Hartig GmbH.
• Use only original spare parts and accessories from Videor E. Hartig GmbH.
• The housing should only be cleaned using a mild domestic cleaning agent. Never use solvents or petrol as
these can permanently damage the surface.
• During installation, it is essential to ensure that the seals provided are correctly installed and that they are
not displaced during installation. Damaged seals must not be installed and will invalidate any warranty.
• The installer is responsible for the maintenance of the enclosure as per the technical data, e.g. by sealing
the cable outlets with silicone.
• Wire end ferrules should be used when shortening the exible connection cables.
• The devices may only be operated in the temperature range indicated in the data sheet and within the
dened air humidity range.
Product - Specic Safety Instructions
• The camera may never be pointed directly at the Sun with the aperture open (this will destroy the sensor).
• It is unavoidable that during manufacture and to a certain extent during later use, humidity will be present
in the ambient air within the device’s housing. In the event of large temperature uctuations, this humidity
may condense inside the housing.
• To avoid this condensation inside the very tightly sealed housing, the manufacturer has inserted silica gel
sachets in the housing of the various camera types.
• It is however a physical given, that these silica gel bags will reach saturation after a certain amount of time.
They should therefore be replaced with new silica gel sachets.
• During installation, it is essential to ensure that the seals provided are correctly installed and that they are
not displaced during installation. Damaged seals must not be installed and will invalidate any warranty.
• A multipolar, easily accessible isolation device should be installed in the proximity of the IR Spotlight, in
order to disconnect the device from the power supply for service work.
• The earth connection must be made according to the low impedance requirement of DIN VDE 0100.
• Subsequent painting of the equipment surface can impair the function.
• Any warranty claim is invalidated by subsequent painting.
• A safety margin of > 1m from the spotlight must be maintained when viewing directly into the IR Spotlight
in a darkened environment.
• Do not look directly at invisible LED radiation using optical instruments (e.g. a reading glass, magnifying
glass or microscope), since this can endanger the eyes, LED Class 1M.
• Operation of the IR spotlight with a defective cover or during repair is prohibited.
Table of content
Parts supplied ...............................................................................................................5
Part names .....................................................................................................................6
Installation instructions ...............................................................................................7
Pan & Tilt adjustments.....................................................................................................................................................8
Power supply connections.............................................................................................................................................9
How to access via Wi-Fi ...............................................................................................11
Quick Network Setup ..................................................................................................13
Web viewer description .............................................................................................................................................. 14
Player control & Display......................................................................................................................................... 14
PTZ Control.................................................................................................................................................................. 15
User Manual ............................................................................................................................................................... 16
Setup Menu Table ..................................................................................................................................................... 17
Quick Setup .................................................................................................................19
Information ...................................................................................................................................................................... 19
Users ................................................................................................................................................................................... 19
Add ................................................................................................................................................................................ 20
Edit.................................................................................................................................................................................. 20
Delete ............................................................................................................................................................................ 21
Date & Time ..................................................................................................................................................................... 21
Current Time ............................................................................................................................................................... 21
New Time...................................................................................................................................................................... 21
Time Zone.................................................................................................................................................................... 21
Day & Time Display................................................................................................................................................... 22
Network ............................................................................................................................................................................. 22
IPv4 Address ............................................................................................................................................................... 22
IPv6 Address ............................................................................................................................................................... 23
DNS ................................................................................................................................................................................ 23
Further information ....................................................................................................24

54
EN
Class A device note
This is a Class A device. This device can cause malfunctions in the living area; in such an event, the operator may
need to take appropriate measures to compensate for these.
WEEE (Waste Electronical & Electronic Equipment)
Correct Disposal of This Product (Applicable in the European Union and other European countries with separate
collection systems).
This marking shown on the product or its literature, indicates that it should not be disposed with
other household wastes at the end of its working life. To prevent possible harm to the environment
or human health from uncontrolled waste disposal, please separate this from other types of wastes
and recycle it responsibly to promote the sustainable reuse of material resources. Household users
should contact either the retailer where they purchased this product, or their local government
oce, for details of where and how they can take this item for environmentally safe recycling.
Business users should contact their supplier and check the terms and conditions of the purchase
contract. This product should not be mixed with other commercial wastes for disposal.
Graphical symbols
Please pay attention to the safety instructions, and carefully read through this instruction guide before initial
operation.
Important points of warning are marked with a caution symbol.
iImportant points of advice are marked with a notice symbol.
Parts supplied
• Dome Camera
• Operating Instruction
• CD
• Cable Signal Sticker
• Mounting Template
• Plastic Anchor: 6 x 30mm (3x)
• Mounting Screw: 4 x 30mm (3x)
• Connector xing Screw: 2.5 x 5mm (1x)
• Torque Wrench: 3mm (1x)
• Wiring Connector (1x)

76
EN
Part names
3-Axis gimbal
Flush mount
Power cable
Micro SD Card slot
Safty wire
Dome cover
Bubble dome
Ethernet connector
Coupler board
Power supply connector
Wi-Fi connector port
Reset button
Installation instructions
CAUTION: The camera’s base should be attached to a structural
object, such as concrete, hard wood, wall stud or ceiling rafter
that supports the weight of the camera. If necessary use appro-
priate mounting material (e.g. anchors) instead of the material
enclosed with the camera.
1. Locate the mounting template at the installation position and drill the ceiling or
wall.
2. Open the dome cover by loosening screws (4x12mm). Use the torque wrench
supplied.
• Place the dome base unit on pre-drilled position and x it through using mounting
screws (4x30mm).
• Route the Ethernet & Power cable to the connecting place.
3. Connect the dome cable with the power source cable.
4. Set the camera’s viewing angle.
5. If necessary, connect the Wi-Fi dongle to Wi-Fi connector port of the camera then
adjust the zoom/focus setting by web menu.
6. Remove the Wi-Fi dongle after completing the settings.
7. Put the dome cover to the dome base unit and tighten the assembly screws.
Plastic Anchor (6x30mm)
TorqueWrench Mounting Screw (4x30mm)

98
EN
Optional mounting accessories
For information on optional mounting accessories please visit the eneo website at www.
eneo-security.com.
CAUTION: In the case of installation with Flush/ Surface/ Tilted
mount, IP protection rating is not guaranteed.
If power/video connectors are exposed to water or rain, separate
protection shield is essential.
Pan & Tilt adjustments
1. Pan limit: Pan is limited to +/- 173°. Do NOT force to rotate the gimbal over the
limit to prevent from the internal damage.
2. Tilt limit: Tilt is limited to 25° min ~ 90° max. with reference to the ceiling when
the inclination of camera module is 0°, that is, the image is aligned horizontally.
3. Rotation limit (Horizontal image alignment): Inclination limited to +/- 95° max.
25º
90º


`
CAUTION:
Extreme care should be taken NOT to scratch the bubble dome
surface while the camera installing or adjusting.
Care should be taken the cable is NOT to be damaged, kinked or
exposed in the hazardous area.
Tighten enough the dome cover xing screws so that there
should be NO gap between Lens hood and clear bubble to avoid
the light inow from IR LEDs.
Power supply connections
Make sure the power is removed before the installation. Camera can work with either
24VAC or 12VDC, dual voltage power and PoE (IEEE Std. 802.3af). Primary and secondary
grounds are completely isolated to avoid the possible ground loop problems.
1. Plug the network cable into RJ-45 Ethernet Port. If PoE is the unique power, there
will be no need to connect Power terminal.
2. When DC12V or AC24V Local power is necessary, connect the low voltage (DC12V
or AC24V) rst, then plug the AC adapter to AC outlets to avoid an improper reset
from power jitter and a damage from the surge voltage when no load.
iWhen PoE and local dual power are connected at the same time, local power has
priority.
GND (Gray wire)
AC24V/GND (Black wire)
Audio-IN (Brown wire)
GND (Gray wire)
Alarm-IN (Green wire)
Alarm-OUT (Blue wire)
AC24V/DC12V (Red wire)
Audio-OUT (Orange wire)

1110
EN
Attach the Signal Assignment Sticker in a visible spot for wiring reference.
How to access via Wi-Fi
1. Plug the Wi-Fi dongle into the Wi-Fi dongle connector.
2. Plug the Wi-Fi dongle connector into the Wi-Fi connector port on the camera.
3. Access the Wi-Fi conguration menu on your mobile phone or tablet.
Wi-Fi connector port Wi-Fi dongle connector
Wi-Fi dongle

1312
EN
4. Search for and connect to the Wi-Fi generated by the camera.
iThe Password is the cameras MAC address. Please check the MAC address label on
the camera!
5. Open the web browser and access 192.168.125.1 (default IP address for Wi-Fi). The
log-in page will open up. Please enter default user name (admin) and password
(admin).
iWi-Fi access is only for easy installation and service purpose. Please be advised that
camera cannot work through Wi-Fi.
iWi-Fi dongle connector and Wi-Fi dongle are not included in this camera package.
Quick Network Setup
1. After the camera ist connected to the network, start ‘eneo Scan Device’tool (en-
closed CD).
2. Use the ‘Scan eneo’ button to nd the camera in your network.
3. By default the camera is set to DHCP. If there is no DHCP server present in the net-
work the camera will fall back to a default IP address after a while. In this scenario
please only add one camera at a time to the network to avoid conicts due to
identical IP addresses.
The network camera‘s default IP address is: 192.168.1.10.
4. Right clicking the device name in the eneo Scan Device tool will bring up the
context menu. Use the ‘Open Device Web Site’ option to access the camera.
5. The web viewer login page will open up in your default web browser.
In case of Microsoft Internet Explorer install Active-X named VIDEOR E. Hartig
GmbH according to the instruction at the bottom of the browser.
6. Use the default user name and password to log in.
Default user name: admin
Default password: admin

1514
EN
Web viewer description
(A) Menu button : Click the button to show or hide the setup menu bar.
(B) Model name : Show a camera model name connected.
(C) Select Language : Set the web viewer language English, Deutsch or French.
(D) Main setup menu bar : Set the camera or network functions.
(E) Camera monitoring window: Display the currently connected camera view or
function.
(F) Log out and exit the web viewer
Player control & Display
(1) Pause: Pauses the live view.
(2) Snapshot: Captures the image in .jpg format with the current stream resolution.
(3) Speaker: Enables audio to be output to the audio out port.
(4) Microphone: Enable audio to be input from the audio input port.
(5) Record: Records the live video in H.264 format to the equipped storage memory
like SD, SDHC or SDXC from the video stream selected in the RECORD menu.
(6) Window Fit: Display live view to t the window size.
(7) Full Screen: Resizes the live view display to t to the monitor resolution. ESC key
returns to the previous view.
(8) Custom: Selects the live view display scale, 0%~200%, by the control bar. 100% is
the original size.
PTZ Control
Used to adjust zoom/focus manually or one-push
focus automatically.
• Zoom: Controls the lens optical zoom in/out for
WIDE & TELE.
• Focus: Adjusts the lens focus manually for NEAR &
FAR.
• Push AF: Gets the lens to focus at the push of a
button.
iNote:
• ZOOM, FOCUS & PUSH AF are disabled when PTZ
control is locked.
• PTZ control can be unlocked at Setup>Video&Im-
age>Image>AF>Lens Locking to OFF or TIMER.
CAUTION:
• Set LENS LOCKING at Setup>Video&Image>Im-
age>AF>Lens Locking to ON or TIMER after completing
lens setting to prevent unwanted lens operation.
• Do not adjust zoom/focus in low light conditions or night
mode. It might cause erroneous focusing.
• For V/F versions, Zoom/Focus operation is strongly rec-
ommended for installation purpose only. Frequent zoom/
focus adjustments can reduce the life span of the lens..

1716
EN
User Manual
Help the menu function.Click and pop-up the page about current menu description.
Setup Menu Table
Category Menu Conguration
LIVEVIEW
Player Control Pause, Snapshot, Speaker, Microphone, Record
Display (Window Fit, Full Screen, Custom)
Video Stream Stream1, Stream2, Stream3
Protocol HTTP, TCP, UDP
PTZ Contol Zoom, Focus, Push AF
PLAYBACK Event Search, Timeline Search,Timeline Bar
SETUP
Information General, Open source Information
Video & Image
Source
Stream1/2/3, Snapshot
Basic
Brightness, Contrast,
Saturation, Hue, Sharpness,
Enable ip image, Enable
mirror image
OSD
Enable text OSD, Enable
date&time OSD, Enable
zoom&focus OSD, Mode
AE
Mode, Shutter, Max shutter,
Gain, Max gain, Auto iris,
Auto icker-less
AWB Mode, Cb Gain, Cr Gain
AF
Mode, Speed, Lens Locking,
LockingTimer, Lens Cali-
bration, Enable Day&Night
sync focus
Day&Night
Mode, Switching time,
Threshold (D->N),Thresh-
old (N->D), IR LED Control,
Smart IR
WDR WDR(Mode, Level), Defog
(Mode)
BLC BLC (Mode, Level), HLC
(Mode)
DNR 2DNR(Mode, Level),
3DNR(Mode, Level)
LDC Mode, Level, Boundary Line
VerticalView Mode, Rotation
Privacy Mask Color, Name
Digital Zoom Level
Audio Compression, Sample rate, Bitrate, Input Volume, Output Volume

1918
EN
SETUP
Record
Record Overwrite when storage is full,
Continuous record setting
Schedule
Storage Format, Remove, Storage Information
Event
Triggers Motion,VCA, Tamper, Alarm In, System, Manual, Network,
Timer, Day/Night
Actions Record, Alarm Out, E-Mail, FTP, Video Boost, Notication
Server
Rules Event Processing, ONVIF Mapping
System
Security User, HTTPS, IP Filter, ONVIF,Video Stream, Export/Import
Date &Time CurrentTime, NewTime,Time Zone, Date &Time Display
Network TCP/IP, DDNS, RTP, UPnP, Zeroconf, Bonjour,Wi-Fi
Language English, German , French, Polish, Finnish, Korean
Maintenance Maintain (Restart, Reset, Default), Upgrade, Setup Export,
Setup Import
Log & Report Logs (Database Capacity, Search Condition, Log List), Report
USER MANUAL
LOG OUT
Quick Setup

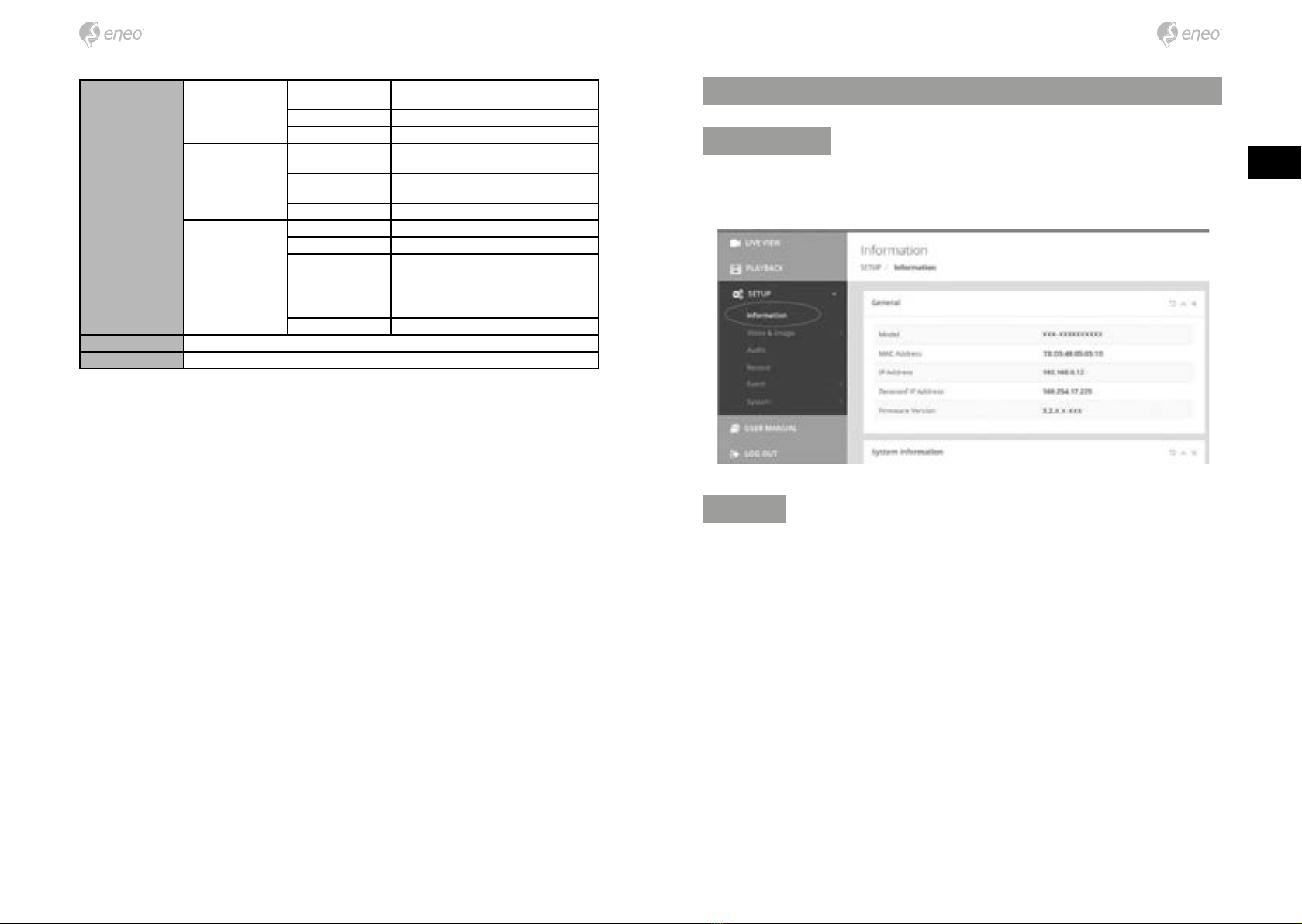

Information
Shows the overall information about the system such as Model name, MAC address, IP
address, Zeroconf, IP address, Firmware version, Server time, Running time, CPU usage,
Inbound/Outbound Bandwidth and Open source list.
Users
Manages the user accounts by names, groups and authorities.
• Mark ENABLE ANONYMOUS VIEWR LOGIN if anyone is permitted to login anony-
mously. Accessing SETUP menu with the anonymous login will exit and require ID/
Password login.
• > USERS : Can be added, edited or deleted.

2120
EN
2. Click the Edit tab, then new pop-up window appears.
3. Type a password (1 to 8 alphanumeric characters) and retype conrm password.
The user name can’t be modied.
4. Select one of the groups you wish to assign to the user.
5. Click the OK button to save the settings and modify a user.
Delete
To delete a user:
1. Select one of the User Names in the User List you want to remove.
2. Click the Delete tab. A dialog box appears with conrmation message.
3. Click the OK button. The user prole is removed from the User List prole.

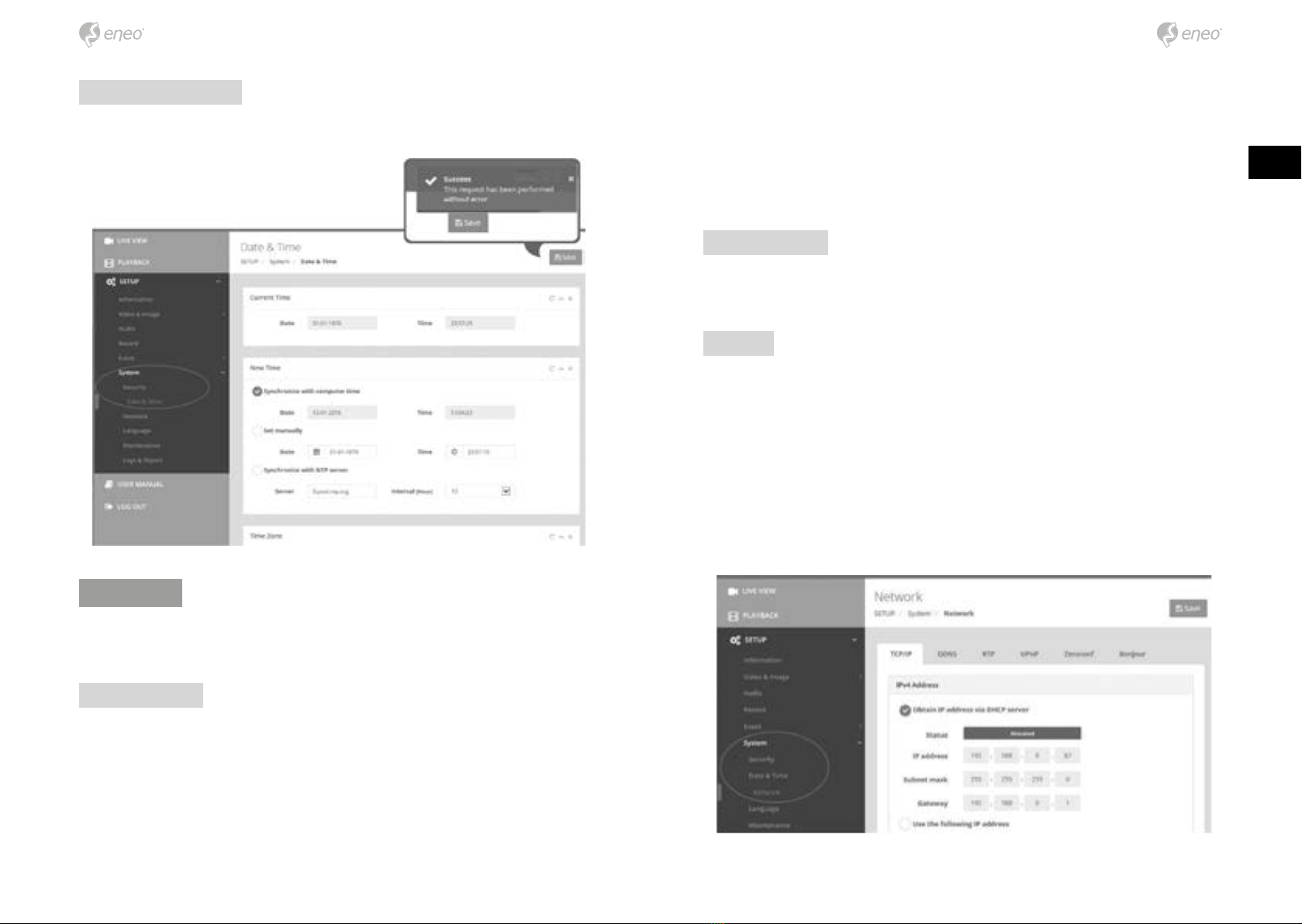

Date & Time
Current Time
Shows the current date and time. Clicking SAVE tap updates and saves the date and time
with the selected time in NEW TIME.
New Time
Select one of the following server time.
• Synchronize with computer time: Obtains the time from the computer.
• Set manually: Sets the date and time manually.
• Synchronize with NTP Server: Obtains the time from the assigned NTP server at
every hour in INTERVAL. The NTP server’s IP address or host name has to be speci-
ed in the time server.
Time Zone
Select the time zone to be referenced to the NTP server where the camera is installed
Mark AUTOMATICALLY ADJUST FOR DAYLIGHT SAVING CHANGES check box to update
the time automatically with daylight savings
Click the Add, Edit, or Delete button for managing user account.
Add
To add a new user:
1. Click the Add tab, and type a new user name. (1 to 14 alphanumeric characters).
User names are not case sensitive.
2. Type a password and retype conrm password. (1 to 8 alphanumeric characters).
Passwords are case sensitive.
3. Select one of the groups you wish to assign to the user.
4. Click the OK button to save the settings and add a new user.
Edit
To edit a user:
1. Select one of the User Names in the User List you want to modify.

2322
EN
IP address, Subnet mask, Gateway:
Displays the current IP address which is obtained from the DHCP
Use the following IP address:
Select the choice box if you want to assign the IP address manually.
IPv6 Address
Mark ENABLE check box to use IPv6 address and click SAVE button, then new IPv6 address
will be obtained.
DNS
Obtain DNS address via DHCP :
Obtains the DNS address automatically assigned by DHCP server.
Use the following DNS address :
Requires manual input as per below.
• DOMAIN NAME : Enter the domain for the host name
• PRIMARY DNS SERVER : Enter the IP address of the primary DNS server.
• SECONDARY DNS SERVER : Enter the IP address of the secondary DNS server.
Day & Time Display
Select the date & time formats to be displayed.
Network
The DHCP (Dynamic Host Conguration Protocol) server has a feature that automatically
assigns an IP address to the device if there is a device on the network.
IPv4 Address
Obtain IP address via DHCP :
Gets the IP address assigned by the DHCP (Dynamic Host Conguration Protocol) server.
Status:
‘Allocated’ shows that the IP address is obtained from the DHCP.

24
Further information
Make sure to always upgrade to the latest rmware version available from the eneo web-
site at www.eneo-security.com to receive the latest functionality for your product.
The manual, and other software tools are available on the eneo website at
www.eneo-security.com or on the included CD.
Information on compatible video management software solutions can be found in the
category Videomanagement at www.eneo-security.com.
Open Source Software
The software included in this product contains copyrighted software that is licensed
under open source licenses.
You may obtain the complete corresponding source code from eneo for a period of three
years after the last shipment of this product by sending email to:
[email protected]om.
If you want to obtain the complete corresponding source code with a physical medium
such as CD-ROM, the cost of physically performing source distribution might be charged.
For more details about Open Source Software, refer to the eneo website at
www.eneo-security.com or an included product CD.

25
DE
Inhaltsverzeichnis
Lieferumfang ...............................................................................................................28
Bezeichnungen von Gerätekomponenten ...............................................................29
Installationsanweisungen ..........................................................................................30
Einstellung von Schwenkung und Neigung......................................................................................................... 31
Stromversorgungsanschlüsse.................................................................................................................................... 32
Zugri über WLAN ......................................................................................................34
Schnelle Netzwerkkonguration ..............................................................................36
Beschreibung des Web-Viewers ............................................................................................................................... 37
Player-Steuerung & Anzeige ................................................................................................................................. 37
PTZ-Steuerung ........................................................................................................................................................... 38
Benutzerhandbuch .................................................................................................................................................. 39
Übersicht des Kongurationsmenüs.................................................................................................................. 40
Schnellkonguration ..................................................................................................42
Information ...................................................................................................................................................................... 42
Benutzer ............................................................................................................................................................................ 42
Hinzufügen ................................................................................................................................................................. 43
Bearbeiten ................................................................................................................................................................... 44
Löschen......................................................................................................................................................................... 44
Datum/Uhrzeit ............................................................................................................................................................... 44
Aktuelle Uhrzeit ......................................................................................................................................................... 44
Neue Uhrzeit............................................................................................................................................................... 44
Zeitzone........................................................................................................................................................................ 45
Datum- & Uhrzeitanzeige....................................................................................................................................... 45
Netzwerk ........................................................................................................................................................................... 46
IPv4-Adresse ............................................................................................................................................................... 46
IPv6-Adresse ............................................................................................................................................................... 46
DNS ................................................................................................................................................................................ 46
Weitere Informationen ...............................................................................................48

2726
DE
• Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1
m zum Scheinwerfer einzuhalten.
• Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder
Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M.
• Der Betrieb des IR-Scheinwerfers bei defekter Abdeckung oder bei Reparatur ist untersagt.
Hinweis für Geräte der Klasse A
Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbereich Funktionsstörungen verursachen; in diesem Fall
kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen.
WEEE-Richtlinie (Elektro- und Elektronik-Altgeräte)
Ordnungsgemäße Entsorgung dieses Produkts (Gilt für die Europäische Union und anderen Europäischen Länder
mit getrennten Sammelsystemen)
Dieses am Produkt oder in seiner Dokumentation gezeigte Symbol bedeutet, dass es am Ende
seiner Lebensdauer nicht mit dem Hausmüll entsorgt werden darf. Um eventuelle Umwelt- oder
Gesundheitsschäden durch unkontrollierte Abfallbeseitigung zu verhindern, dieses Gerät von
anderen Abfallarten trennen und ordnungsgemäß recyceln, um die nachhaltige Wiederverwen-
dung materieller Ressourcen zu fördern. Haushaltsanwender sollten entweder den Händler, bei
dem sie dieses Produkt gekauft haben, oder ihr örtliches Regierungsbüro kontaktieren, um
Einzelheiten darüber zu erfahren, wo und wie sie dieses Gerät umweltgerecht recyceln können.
Geschäftliche Anwender sollten sich an ihren Lieferanten wenden und die Bedingungen des
Kaufvertrags überprüfen. Dieses Produkt darf zur Entsorgung nicht mit anderen Unternehmensabfällen vermischt
werden.
Grasche Symbole
Bitte beachten Sie die Sicherheitshinweise und lesen Sie diese Anleitung vor Inbetriebnahme sorgfältig durch.
Wichtige Warnhinweise sind mit einem Achtung-Symbol gekennzeichnet.
iWichtige Hinweise sind mit einem Hinweis-Symbol gekennzeichnet.
Sicherheitsanweisungen
Sicherheitshinweise allgemein
• Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und
die Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom-
men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und
Richtlinien - durchgeführt werden.
• Die Geräte gegen Eindringen von Wasser und Feuchtigkeit schützen, dies kann zu dauerhaften Schäden
führen.
• Sollte dennoch Feuchtigkeit eingedrungen sein, die Geräte nie unter diesen Bedingungen einschalten,
sondern zur Überprüfung an eine autorisierte Fachwerkstatt geben.
• Das System darf nie außerhalb der technischen Daten benutzt werden, da es zerstört werden kann.
• Das Gerät ist vor großer Hitze, Staub, Feuchtigkeit und Vibrationseinwirkung zu schützen.
• Um das System von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus.
Ziehen Sie nie direkt am Kabel.
• Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch bean-
sprucht, geknickt oder beschädigt werden und keine Feuchtigkeit eindringen kann.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal ausgeführt werden.
• Vor Önen des Gehäuses ist eine Netztrennung erforderlich.
• Das Gerät darf nur von qualiziertem Servicepersonal geönet werden. Fremdeingrie beenden jeden
Garantieanspruch.
• Anschlusskabel sollten immer nur durch VIDEOR E. Hartig GmbH ausgetauscht werden.
• Verwenden Sie nur Originalersatzteile und Original-Zubehör von Videor E. Hartig GmbH.
• Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden. Niemals Verdünner oder
Benzin benutzen, dies kann die Oberäche dauerhaft schädigen.
• Bei der Montage muss grundsätzlich darauf geachtet werden, dass vorhandene Dichtungen ordnungs-
gemäß eingesetzt und bei der Montage nicht verschoben werden. Beschädigte Dichtungen dürfen nicht
mehr verbaut werden und führen zum Erlöschen des Garantieanspruchs.
• Der Errichter ist für die Aufrechterhaltung der Schutzart laut technischer Daten verantwortlich, z.B. durch
Abdichtung des Kabelaustritts mit Silikon.
• Bei Kürzung von exiblen Anschlussleitung sind Adernendhülsen zu verwenden.
• Die Geräte dürfen nur in den im Datenblatt angegebenen Temperaturbereiche und der denierten Umge-
bungsluftfeuchte betrieben werden.
Sicherheitshinweise produktbezogen:
• Die Kamera darf nie mit geöneter Blende direkt gegen die Sonne gerichtet werden (dies zerstört den
Sensor).
• Es lässt sich nicht vermeiden, dass im Rahmen der Fertigung und auch beim späteren Gebrauch in gewis-
sem Umfang Feuchtigkeit der Umgebungsluft im Gehäuse vorhanden ist. Bei starken Temperaturschwan-
kungen kann sich die Feuchtigkeit im Gehäuse niederschlagen.
• Um dies in dem sehr dicht abschließenden Gehäuse zu vermeiden, hat der Hersteller bei verschiedenen
Kameratypen Silicagel-Beutel in das Kameragehäuse eingelegt.
• Es ist eine physikalische Gegebenheit, dass diese Silicagel-Beutel nach einer gewissen Zeit eine Sättigung
erreichen. Sie sollten deshalb gegen neue Silicagel-Beutel ausgetauscht werden.
• Bei der Montage muss grundsätzlich darauf geachtet werden, dass vorhandene Dichtungen ordnungs-
gemäß eingesetzt und bei der Montage nicht verschoben werden. Beschädigte Dichtungen dürfen nicht
mehr verbaut werden und führen zum Erlöschen des Garantieanspruchs.
• In der Nähe des IR-Scheinwerfers ist eine vielpolige, leicht zugängliche Trennvorrichtung zu installieren, um
das Gerät bei Servicearbeiten frei schalten zu können.
• Die Schutzleiterverbindung muss nach DIN VDE 0100 entsprechend niederohmig ausgeführt werden.
• Nachträgliches Lackieren der Geräteoberäche kann die Funktion beeinträchtigen.
• Durch das Nachlackieren erlischt jeglicher Gewährleistungsanspruch.

2928
DE
Bezeichnungen von Gerätekomponenten
3-Achsen-Aufhängering
Einbau
Netzkabel
Schlitz für microSD-Karte
Sicherheitsdraht
Dome-Abdeckung
Dome-Kuppel
Ethernet-Anschluss
Kopplerplatine
Stromversorgungsanschluss
WLAN-Schnittstelle
Reset-Taste
Lieferumfang
• Dome-Kamera
• Betriebsanleitung
• CD
• Kabelsignal-Aufkleber
• Bohrschablone
• Kunststodübel: 6 x 30mm (3x)
• Befestigungsschraube: 4 x 30mm (3x)
• Anschluss-Befestigungsschraube: 2,5 x 5mm (1x)
• Inbusschlüssel: 3mm (1x)
• Steckverbinder (1x)

3130
DE
Optionales Montagezubehör
Für weitere Informationen zu optionalem Montagezubehör besuchen Sie bitte die eneo
Webseite unter www.eneo-security.com.
ACHTUNG: Im Falle einer Aufbau-, Einbau- oder Winkel-Montage
ist die IP-Schutzart nicht garantiert.
Wenn die Video- oder Stromanschlüsse dem Wasser oder Regen
ausgesetzt sind, ist es notwendig, eine zusätzliche Schutzvorrich-
tung zu verwenden.
Einstellung von Schwenkung und Neigung
1. Schwenkwinkel: Der Schwenkwinkel ist auf +/- 173° begrenzt. Den Aufhängebü-
gel nicht über den Anschlag hinausdrücken, da sonst interne Beschädigungen
auftreten können.
2. Neigungswinkel: Die Neigung ist auf min. 25° bis max. 90° begrenzt, wobei vor-
ausgesetzt wird, dass die Neigung des Kameramoduls in Bezug auf die Decke 0°
ist, d.h., dass das Bild horizontal ausgerichtet ist.
3. Drehbereich (horizontale Bildausrichtung): Die Neigung ist begrenzt auf max.
+/- 95°.
25º
90º


`
Installationsanweisungen
ACHTUNG: Die Kamerahalterung sollte an einem Bauelement
wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal-
ken befestigt werden, welches das Gewicht der Kamera trägt.
Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri-
al (z.B. Dübel) anstelle des mitgelieferten Materials.
1. Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher
in Decke oder Wand.
2. Önen Sie die Dome-Abdeckung durch Lösen der Schrauben (4 x 12mm). Ver-
wenden Sie den mitgelieferten Inbusschlüssel.
• Setzen Sie die Dome-Basis an die Stelle mit den vorgebohrten Löchern und befesti-
gen Sie sie mit den Befestigungsschrauben (4 x 30 mm).
• Verbinden Sie das Ethernet- und Spannungsversorgungskabel mit den jeweiligen
Anschlüssen.
3. Verbinden Sie das Dome-Kabel mit dem Spannungsversorgungskabel.
4. Stellen Sie den Betrachtungswinkel der Kamera ein.
5. Wenn erforderlich, schließen Sie den WLAN-Adapter an die WLAN-Schnittstelle
der Kamera an und stellen Sie den Zoom und Fokus in der Webansicht ein.
6. Entfernen Sie den WLAN-Adapter nachdem Sie die Einstellungen vorgenommen
haben.
7. Setzen Sie die Dome-Abdeckung auf die Dome-Basis und ziehen Sie die Montage-
schrauben fest.
Kunststodübel (6 x 30 mm)
Inbusschlüssel Befestigungsschraube (4 x 30 mm)

3332
DE
Bringen Sie den Signalbelegungs-Aufkleber an einer sichtbaren Stelle als Referenz für die
Anschlussverkabelung an.
ACHTUNG:
Achten Sie besonders darauf, die Abdeckkuppel der Dome-
Kamera während der Installation oder der Einstellung NICHT zu
verkratzen.
Es muss sorgfältig darauf geachtet werden, das Kabel NICHT zu
beschädigen, zu knicken oder Gefahrenbereichen auszusetzen.
Ziehen sie die Befestigungsschrauben der Dome-Abdeckung
so fest, dass KEIN Spalt zwischen der Streulichtblende und der
transparenten Kuppel bleibt, um eine Lichteinstrahlung der IR-
LEDs in das Objektiv zu vermeiden.
Stromversorgungsanschlüsse
Stellen Sie vor der Installation sicher, dass die Spannungszufuhr unterbrochen ist. Die
Kamera kann entweder mit 12VDC oder 24VAC, doppelte Spannungsversorgung und
PoE (IEEE Std. 802.3af) betrieben werden. Primäre und sekundäre Masse sind vollständig
voneinander isoliert, um mögliche Probleme durch Erdungsschleifen zu vermeiden.
1. Schließen Sie das Netzwerkkabel am RJ-45 Ethernet-Port an. Wenn PoE als einzige
Stromquelle verwendet wird, muss die Netzklemme nicht angeschlossen werden.
2. Wenn eine lokale Stromversorgung mit 12VDC bzw. 24VAC notwendig ist, schlie-
ßen Sie zuerst die Niederspannungsleitung (12VDC bzw. 24VAC) an und stecken
Sie erst danach das Netzteil in die Steckdose, um fehlerhafte Resets aufgrund
von Spannungsschwankungen und Beschädigungen durch Überspannung bei
Lastfreiheit zu vermeiden.
iWenn PoE und eine lokale duale Stromversorgung gleichzeitig verbunden sind, hat
die lokale Stromversorgung Vorrang.
GND (schwarzes Kabel)
AC24V/GND (schwarzes Kabel)
Audioeingang (braunes Kabel)
GND (schwarzes Kabel)
Alarmeingang (grünes Kabel)
Alarmausgang (blaues Kabel)
AC24V/DC12V (rotes Kabel)
Audioausgang (orangenes Kabel)

3534
DE
4. Suchen Sie nach dem von der Kamera hergestellten WLAN-Netz und stellen Sie
die Verbindung zu diesem auf.
iAls Passwort verwenden Sie bitte die MAC-Adresse der Kamera. Bitte prüfen Sie den
Aufkleber mit der MAC-Adresse auf der Kamera.
5. Starten Sie den Web-Browser und rufen Sie die Adresse 192.168.125.1 (Standard-
IP-Adresse für WLAN) auf. Die Anmeldeseite wird aufgemacht. Bitte tragen Sie
Standard-Benutzernamen (admin) und -Password (admin) ein.
iDer WLAN-Zugang ist nur für die Erstinstallation und die Wartungsarbeiten vorgese-
hen. Bitte beachten Sie, dass der Dauerbetrieb der Kamera über WLAN nicht möglich ist.
iWeder der WLAN-Adapter noch der WLAN-Dongle sind im Lieferumfang der Kamera
enthalten.
Zugri über WLAN
1. Stecken Sie den WLAN-Dongle in den WLAN-Adapter ein.
2. Stecken Sie den WLAN-Adapter mit dem Dongle in die WLAN-Schnittstelle der
Kamera ein.
3. Rufen Sie das WLAN-Einstellungsmenü auf Ihrem Smartphone oder Tablet auf.
WLAN-Schnittstelle WLAN-Adapter
WLAN-Dongle

3736
DE
Beschreibung des Web-Viewers
(A) Menütaste: Klicken Sie auf diese Taste zum Anzeigen oder Verbergen des
Kongurationsmenüs.
(B) Modellname: Zeigt den Modellnamen der verbundenen Kamera an.
(C) Sprache auswählen: Wählen Sie Englisch, Deutsch oder Französisch als
Web-Viewer-Sprache.
(D) Hauptkongurationsmenü: Zum Einstellen der Kamera- oder
Netzwerk-Funktionen.
(E) Kameraüberwachungsfenster: Zeigt das Video oder die Funktion der aktuell
verbundenen Kamera an.
(F) Abmelden und den Web-Viewer verlassen
Player-Steuerung & Anzeige
(1) Pause: Pausiert das Live-Bild.
Schnelle Netzwerkkonguration
1. Nachdem die Kamera mit dem Netzwerk verbunden wurde, starten Sie das 'eneo
Scan Device' Tool (auf der mitgelieferten CD).
2. Klicken Sie auf die 'Scan eneo' Taste, um die Kamera in Ihrem Netzwerk zu nden.
3. Die Kamera ist standardmäßig auf DHCP eingestellt. Wenn kein DHCP-Server
im Netzwerk vorhanden ist, wird die Kamera nach einer gewissen Zeit auf eine
Standard-IP-Adresse zurückgesetzt. In diesem Fall fügen Sie mehrere Kameras bit-
te nur nacheinander zum Netzwerk hinzu, um Konikte aufgrund der identischen
IP-Adressen zu vermeiden.
Die Standard-IP-Adresse der IP-Kamera ist: 192.168.1.10.
4. Klicken Sie mit der rechten Maustaste auf den Gerätenamen im eneo Scan Device
Tool, um das Kontextmenü anzuzeigen. Wählen Sie die Option ‘Open Device Web
Site’ (Geräte-Webseite önen), um auf die Kamera zugreifen.
5. Die Login-Seite des Web-Viewers wird in Ihrem Standard-Webbrowser geönet.
Bei Microsoft Internet Explorer installieren Sie die Active-X-Komponente namens
VIDEOR E. Hartig GmbH entsprechend der Anweisungen am unteren Rand des
Browsers.
6. Verwenden Sie den Standard-Benutzernamen und das Standard-Passwort zum
Einloggen.
Standard-Benutzername: admin
Standard-Passwort: admin
