epic power EPC Series User manual

p
Installation guide
Instructions d’installation
EPC SERIES
Bidirectional DC-DC converter

Installation guide
Instructions d’installation
EPC SERIES
Bidirectional DC-DC converter

Copyright
All rights reserved.
Any duplication, adaptation or translation without prior written permission is prohibited ,
unless it is under copyright law.
© Epic Power Converters S.L.
Version 1.27 en
September 2023
This manual is subject to change without prior notice.

EPC SERIES
Installation guide / Instructions d’installation
i
TABLE OF CONTENTS
1. PREFACE ..........................................................................................................................1
1.1. IMPORTANT SAFETY INSTRUCTIONS ........................................................................................................... 1
1.2. INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ..................................................................... 1
1.3. ABOUT THIS MANUAL ................................................................................................................................... 1
2. SAFETY .............................................................................................................................2
2.1. SAFETY PRECAUTIONS................................................................................................................................... 2
3. SYMBOLS ON THE PRODUCT .........................................................................................5
4. SÉCURITÉ .........................................................................................................................5
4.1. PRÉCAUTIONS DE SÉCURITÉ.......................................................................................................................... 6
5. MARQUAGE DU PRODUIT...............................................................................................8
6. DATE OF MANUFACTURING...........................................................................................9
7. EPC GENERAL DESCRIPTION ........................................................................................10
8. EPC EXTERNAL DESCRIPTION ......................................................................................11

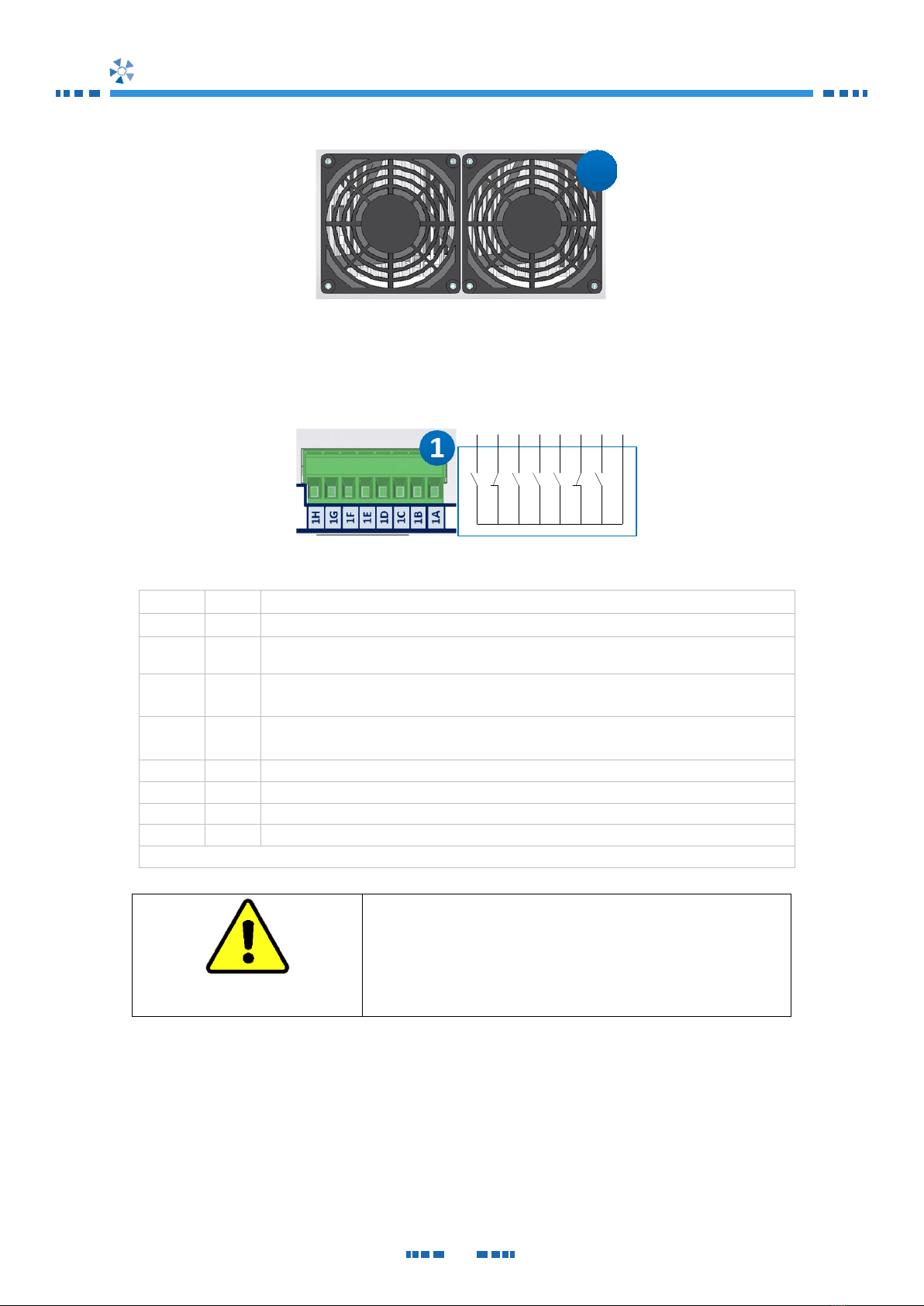

8.1. COOLING FANS ............................................................................................................................................ 14
8.2. CONNECTOR 1.............................................................................................................................................. 14

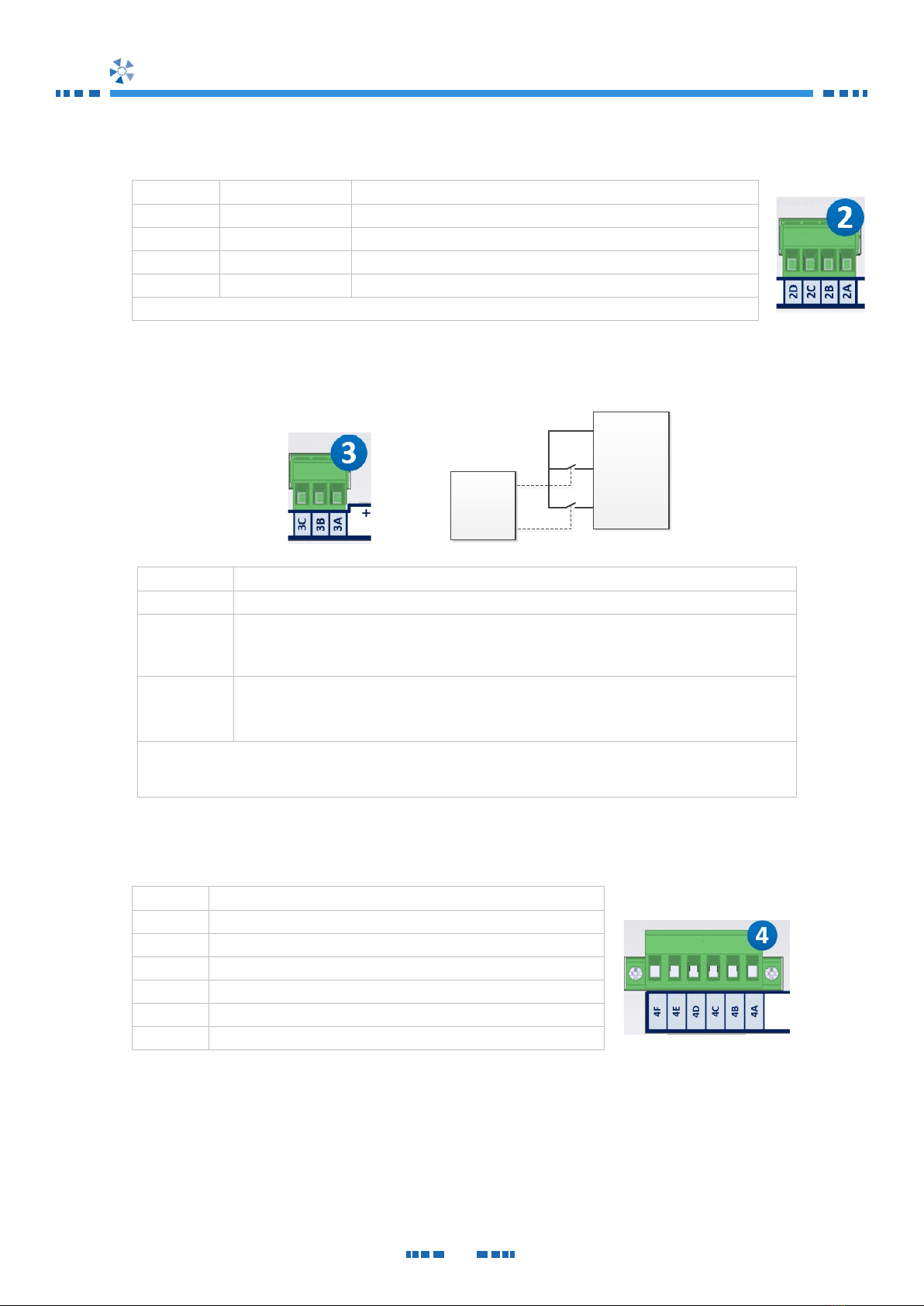

8.3. CONNECTOR 2.............................................................................................................................................. 15
8.4. CONNECTOR 3.............................................................................................................................................. 15
8.5. CONNECTOR 4.............................................................................................................................................. 15
8.6. CONNECTOR 5.............................................................................................................................................. 16
8.7. CONNECTOR 6.............................................................................................................................................. 16
8.8. EARTH CONNECTIONS (See page 47) ......................................................................................................... 16
8.9. TERMINAL 9.................................................................................................................................................. 17
8.10. SWITCH ......................................................................................................................................................... 17
8.11. LED STICK...................................................................................................................................................... 17
8.12. CAN INTERFACE MODULE (OPTIONAL)...................................................................................................... 18
9. EPC CONTROL MODES..................................................................................................19
9.1. AUTONOMOUS MODE (AMODE)................................................................................................................. 19
9.2. CURRENT CONTROLLED MODE (CCMODE)................................................................................................ 19
9.3. HIGH SIDE VOLTAGE CONTROLLED MODE (HSVCMODE)......................................................................... 19
9.4. LOW SIDE VOLTAGE CONTROLLED MODE (LSVCMODE)........................................................................... 20

EPC SERIES
Installation guide / Instructions d’installation
ii
9.5. HIGH SIDE PHOTOVOLTAIC MODE (HSPVMODE) ...................................................................................... 21
9.6. LOW SIDE PHOTOVOLTAIC MODE (LSPVMODE)........................................................................................ 21
10. COMMUNICATIONS ......................................................................................................21
10.1. MESSAGE IDENTIFIERS................................................................................................................................. 21
10.1.1. Message identifiers configuration ............................................................................................................ 22
10.2. MESSAGE DESCRIPTION............................................................................................................................... 23
10.2.1. Messages from external controller to EPC .............................................................................................. 23
10.2.2. Messages from EPC to external controller .............................................................................................. 30
11. INSTALLATION ..............................................................................................................36
11.1. INSTALLATION PROCEDURE ....................................................................................................................... 36
11.2. MINIMUM REQUIRED DC LINK CAPACITANCE .......................................................................................... 39
11.3. CAN INTERFACE MODULE (OPTIONAL)...................................................................................................... 39
11.3.1. Installation................................................................................................................................................... 39
11.3.2. Wiring........................................................................................................................................................... 40
11.4. MESSAGE IDENTIFIERS CONFIGURATION .................................................................................................. 40
12. UNINSTALLATION.........................................................................................................41
13. MAINTENANCE AND INSPECTION ...............................................................................42
13.1. PERIODIC INSPECTION ................................................................................................................................ 42
13.2. PERIODIC REPLACEMENT PARTS ................................................................................................................ 43
14. TECHNICAL DATA, ENVIRONMENT, DIMENSIONS AND WEIGHTS ............................44
14.1. TECHNICAL DATA......................................................................................................................................... 44
14.2. WIRING ......................................................................................................................................................... 46
14.3. CONNECTORS SPECIFICATIONS.................................................................................................................. 48
14.4. USING THE UNIT AS A CHARGE CONTROLLER........................................................................................... 48
14.5. ENVIRONMENTAL REQUIREMENTS............................................................................................................ 49
14.6. DC/DC CONVERTER DIMENSIONS AND MOUNTING DRAWING (mm) .................................................... 50
15. REGULATIONS ...............................................................................................................52
16. EU DECLARATION OF CONFORMITY............................................................................53
17. EMC GUIDELINES COMPLIANCE...................................................................................54

EPC SERIES
Installation guide / Instructions d’installation
1
1. PREFACE
1.1. IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS – THIS MANUAL CONTAINS IMPORTANT SAFETY INSTRUCTIONS
This manual contains important instructions for Models EPC 3k5 648i / EPC 5k5 648i / EPC 2k2
348i / EPC 2k2 624i / EPC 2k2 324i / EPC 1k1 612i / EPC 2k2 612i / EPC 1k1 312i / EPC 2k2 312i
/ EPC 4k8 6125i / EPC 7k 670i/ EPC 8k 8380i that shall be followed during installation and
maintenance of the converter.
All electrical installations must be carried out in accordance with the local electrical standards
and the National Electrical Code® ANSI/NFPA 70 or the Canadian Electrical Code® CSAC22.1.
This document does not replace and is not intended to replace any local, state, provincial,
federal or national laws, regulations or codes applicable to the installation and use of the
product, including without limitation applicable electrical safety codes. All installations must
conform with the laws, regulations, codes and standards applicable in the jurisdiction of
installation. Epic Power assumes no responsibility for the compliance or non-compliance with
such laws or codes in connection with the installation of the product. The product contains no
user-serviceable parts. Before installing or using the product, read all of the instructions,
cautions, and warnings in this manual. This connection must be made only by qualified
personnel. Wiring of the product must be made by qualified personnel only.
1.2. INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
CONSERVER CES INSTRUCTIONS. CETTE NOTICE CONTIENT DES INSTRUCTIONS
IMPORTANTES CONCERNANT LA SÉCURITÉ
Toutes les installations électriques doivent être réalisées conformément aux normes
électriques en vigueur sur le site et au National Electrical Code® ANSI/NFPA 70 ou au Canadian
Electrical Code® CSA C22.1. Ce document ne remplace pas et n’a pas pour objet de remplacer
les législations, prescriptions ou normes régionales, territoriales, provinciales, nationales ou
fédérales s’appliquant à l’installation et à l’utilisation du produit, notamment les normes en
vigueur relatives à la sécurité électrique. L’installation doit être réalisée conformément aux
législations, dispositions, prescriptions et normes en vigueur sur place. Epic Power décline
toute responsabilité pour la conformité ou non-conformité à ces législations ou dispositions
en relation avec l’installation du produit. Le produit ne contient aucun composant devant faire
l’objet de mesures de maintenance par l’opérateur. Avant l’installation et l’utilisation du
produit, lisez toutes les instructions et mises en garde figurant dans les présentes instructions.
Ce raccordement doit uniquement être réalisé par du personnel qualifié. Le câblage du
produit doit être effectué uniquement par du personnel qualifié.
1.3. ABOUT THIS MANUAL
This manual gives you the necessary information about the installation, commissioning, and
operation of EPC Series Bidirectional DC-DC converter. We encourage that you carefully read
these instructions before the first power-up of the unit.

EPC SERIES
Installation guide / Instructions d’installation
2
If you have any doubts regarding any procedure, please contact immediately with the support
team of Epic Power Converters.
2. SAFETY
This manual contains warning and cautions, which are identified with safety symbols. The
warnings and cautions give important information on how to prevent not only injury and
damage to the equipment or your system but also personal injuries.
Read the warnings and cautions carefully and obey their instructions.
Safety precautions are classified into the following two categories in this manual.
WARNING
This symbol indicates information that, if ignored, lead to
dangerous conditions , personal injuries or even death due to
incorrect handling.
CAUTION
This symbol indicates information that, if ignored, lead to
dangerous conditions , personal injuries, or physical damage due
to incorrect handling.
2.1. SAFETY PRECAUTIONS
Installation and application
CAUTION
The converter should be attached to a vertical surface, with the
fans pointing upwards in a dry area with no condensation.
CAUTION
Make room in front of both ventilation grills, at least 250 mm.
CAUTION
The system has been designed for pollution level 2. Consult
epic power in any other circumstances.

EPC SERIES
Installation guide / Instructions d’installation
3
WARNING
It is essential to strictly follow installation and/or maintenance
steps in order. Failure to do so may result in overvoltage or
overcurrent occurrence, increasing the risk of shock or causing
damage to the drive.
CAUTION
In case of malfunction, or doubt, contact epic power. NEVER
OPEN EPC
. It is an extremely complex electronic system.
Reparation must only be undertaken by epic power
. Any
unskilled handling may damage the system or may cause a
serious accident.
Wiring
WARNING
Before wiring the system, ensure that the main switch of the
converter is switched off during the installation.
CAUTION
Connection cable must have bullet style connectors, to prevent
wires from fraying.
WARNING
In case of deliberate electric supply disruption, the “ENABLE”
connection must be opened, disabling EPC power conversion. If
not, HVDC link will keep being supplied, and maintenance staff
may receive an electrical shock.

EPC SERIES
Installation guide / Instructions d’installation
4
Earthing
WARNING
Ensure that earth is connected in both available connections (see
page 16) with a conductor of minimum 2.5 mm2section before
energizing the converter.
WARNING
The protective conductor connection (PE) must not be removed
since the protection against electric shock provided by the
converter would be lost.
WARNING
The protective conductor connection (PE) must be low-
inductance and as short as possible.
High Voltage Side
WARNING
Supply must be shut down, and HVDC link must be disconnected
from three-phase mains or any source of energy before making
any connections. Failure to do so creates risk of electrocution for
the operator. The EPC system may also become damaged.
WARNING
Before starting high side connection of the VVVF, ensure that
there is no voltage left in the nodes about to be handled.
WARNING
DO NOT TOUCH THE HVDC LINK WITHOUT BEING SURE EPC
SYSTEM IS SHUT DOWN, CONNECTOR (5) UNPLUGGED AND
PROTECTIVE DEVICES OPENED.

EPC SERIES
Installation guide / Instructions d’installation
5
Low Voltage Side
WARNING
Low side connection MUST be protected in both conductors.
Keep the protective device opened during wiring operation.
3. SYMBOLS ON THE PRODUCT
Symbol Explanation
Beware of electrical voltage, risk of electric shock
The product operates at high voltages. All work on the device
must only be performed as described in this document.
WARNING
Indicates a hazardous situation which, if not avoided, could result
in death or serious injury
Beware of hot surface
The product can get hot during operation
Direct current
This symbol indicates that the current on the device is direct
current.
On and off
This symbol indicates when the device is powered on (left
symbol) or powered off (right symbol)
Equipment Grounding Terminal
This symbol indicates the position for the connection of an
equipment grounding conductor.
4. SÉCURITÉ
Une mise en garde décrit un danger entraînant des blessures corporelles ou dommages
matériels. La mise en garde indique une action qui risqué les blessures corporelles ou les
dommages matériels aux produits.

EPC SERIES
Installation guide / Instructions d’installation
6
WARNING
AVERTISSEMENT – indique une consigne de sécurité dont le non-
respect entraîne des blessures corporelles graves, voire la mort.
CAUTION
ATTENTION indique une consigne de sécurité dont le non-respect
peut entraîner des blessures corporelles légères ou de moyenne
gravitée.
4.1. PRÉCAUTIONS DE SÉCURITÉ
Installation et application
CAUTION
Le convertisseur doit être fixé sur une surface verticale, les
ventilateurs pointant vers le haut dans un endroit sec et sans
condensation.
CAUTION
Faites de la place devant les deux grilles de ventilation, d'au
moins 250 mm.
CAUTION
Le système a été conçu pour le niveau de pollution 2. Consulter
epic power en toute autre circonstance.
WARNING
Il est essentiel de suivre strictement les étapes d'installation et /
ou de maintenance dans l'ordre. Ne pas le faire peut entraîner
une surtension ou une surintensité, augmentant le risque de
choc ou endommageant le variateur.
CAUTION
En cas de dysfonctionnement ou de doute, contactez epic power.
JAMAIS OUVERT EPC.
Il s’agit d’un système électronique
extrêmement complexe. La réparation ne doit être effectuée que
par epic power
. Toute manipulation non qualifiée peut
endommager le système ou provoquer un accident grave.
Câblage

EPC SERIES
Installation guide / Instructions d’installation
7
WARNING
Avant de câbler le système, assurez-
vous que l'interrupteur
principal du convertisseur est éteint pendant l'installation.
CAUTION
Le câble de connexion doit avoir des connecteurs de type balle
pour éviter que les fils ne s'effilochent.
WARNING
En cas de
coupure délibérée de l'alimentation électrique, la
connexion «ENABLE» doit être ouverte, désactivant la conversion
de puissance EPC. Si ce n'est pas le cas, la liaison HVDC
continuera à être fournie et le personnel de maintenance
pourrait recevoir un choc électrique.
Mise à la terre
WARNING
Assurez-
vous que la terre est connectée dans les deux
connexions disponibles (voir page 16) avec un conducteur de
section minimale de 2,5 mm2 avant de mettre le convertisseur
sous tension.
WARNING
La connexion du conducteur de protection (PE) ne doit pas être
retirée car la protection contre les chocs électriques fournie par
le convertisseur serait perdue.
WARNING
La connexion du conducteur de protection (PE) doit être à faible
inductance et aussi courte que possible.
Côté haute tension
WARNING
L'alimentation doit être coupée et la liaison HVDC doit être
déconnectée du secteur triphasé ou de toute
autre source
d'énergie avant d'effectuer toute connexion. Ne pas le faire crée
un risque d'électrocution pour l'opérateur. Le système EPC peut
également être endommagé.

EPC SERIES
Installation guide / Instructions d’installation
8
WARNING
Avant de commencer la connexion côté haut du VVVF, assurez-
vous qu'il ne reste plus de tension dans les nœuds sur le point
d'être manipulés.
WARNING
NE PAS TOUCHER LA LIAISON HVDC SANS S'ASSURER QUE LE
SYSTÈME EPC EST ARRÊTÉ, LE CONNECTEUR (5) DÉBRANCHÉ ET
LES DISPOSITIFS DE PROTECTION OUVERTS.
Côté basse tension
WARNING
La connexion côté bas DOIT être protégée dans les deux
conducteurs.
Gardez le dispositif de protection ouvert pendant le câblage.
5. MARQUAGE DU PRODUIT
Symbol Explication
Avertissement de tension électrique dangereuse
Le produit fonctionne avec de hautes tensions. Tous les travaux
sur le produit doivent uniquement être effectués comme décrit
dans la documentation du produit.
AVERTISSEMENT
Indique une situation dangereuse qui, si elle n’est pas évitée,
pourrait entraîner la mort ou des blessures graves.
Attention, surface chaude
Le produit peut devenir chaud lors de son fonctionnement. Ne
touchez pas le produit lors de son fonctionnement.
Courant continu
Ce symbole indique que le courant sur l’appareil est un courant
continu.

EPC SERIES
Installation guide / Instructions d’installation
9
On and off
Ce symbole indique lorsque l’appareil est allumé (symbole de
gauche) ou éteint (symbole de droite).
Borne de mise à la terre de l’équipement
Ce symbole signale l’emplacement du raccordement d’un
conducteur de mise à la terre de l’équipement.
6. DATE OF MANUFACTURING
Serial number of the device contains the manufacturing date using the following criteria:
Where:
AA: Year of manufacture abbreviated using last two ciphers
BB: Week of manufacturing
CC: Type of converter
DD: Number of the unit in the batch of production
AA BB CC DD
YEAR WEEK TYPE UNIT

EPC SERIES
Installation guide / Instructions d’installation
10
7. EPC GENERAL DESCRIPTION
The EPC is a new generation of DC/DC Converters with a wide range of voltage levels in both
sides. The system is capable of managing power in both directions. As an application example,
you can connect the low side voltage to batteries and feed any drive (VVVF) directly through
the DC link. It can also be used for off-grid applications where there is no three-phase mains
available or, for example, in automatic warehouses where shuttles/AGVs are moving off-grid.
Different supply sources (solar, wind, etc.) can be connected to have multiple generator
systems.

EPC SERIES
Installation guide / Instructions d’installation
11
8. EPC EXTERNAL DESCRIPTION
Size 1
Fig. 1 DC/DC converter Size 1

EPC SERIES
Installation guide / Instructions d’installation
12

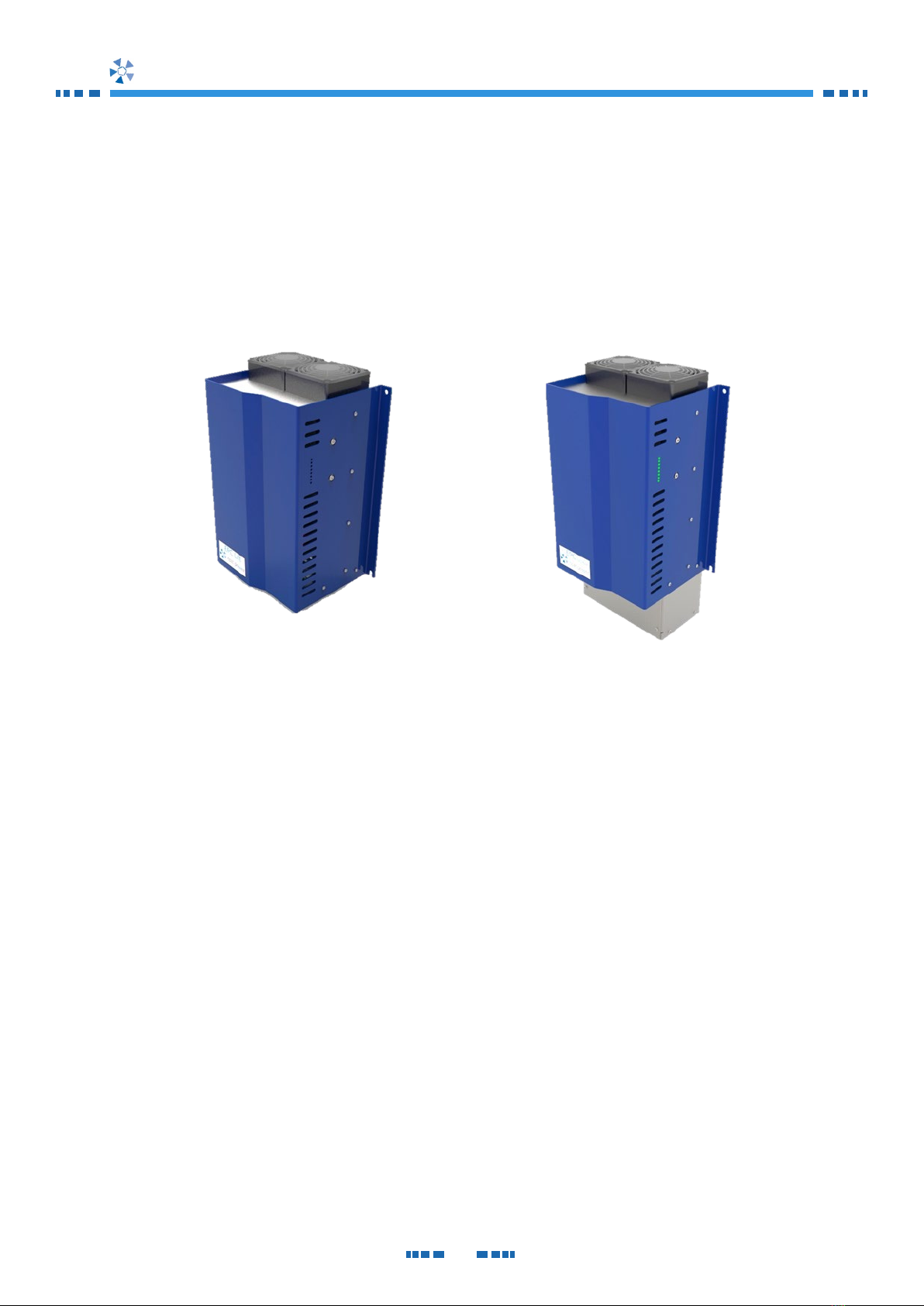

Size 2
Fig. 2 DC/DC converter Size 2

EPC SERIES
Installation guide / Instructions d’installation
13
Size 3
Fig. 3 DC/DC converter Size 3
0
8

EPC SERIES
Installation guide / Instructions d’installation
14

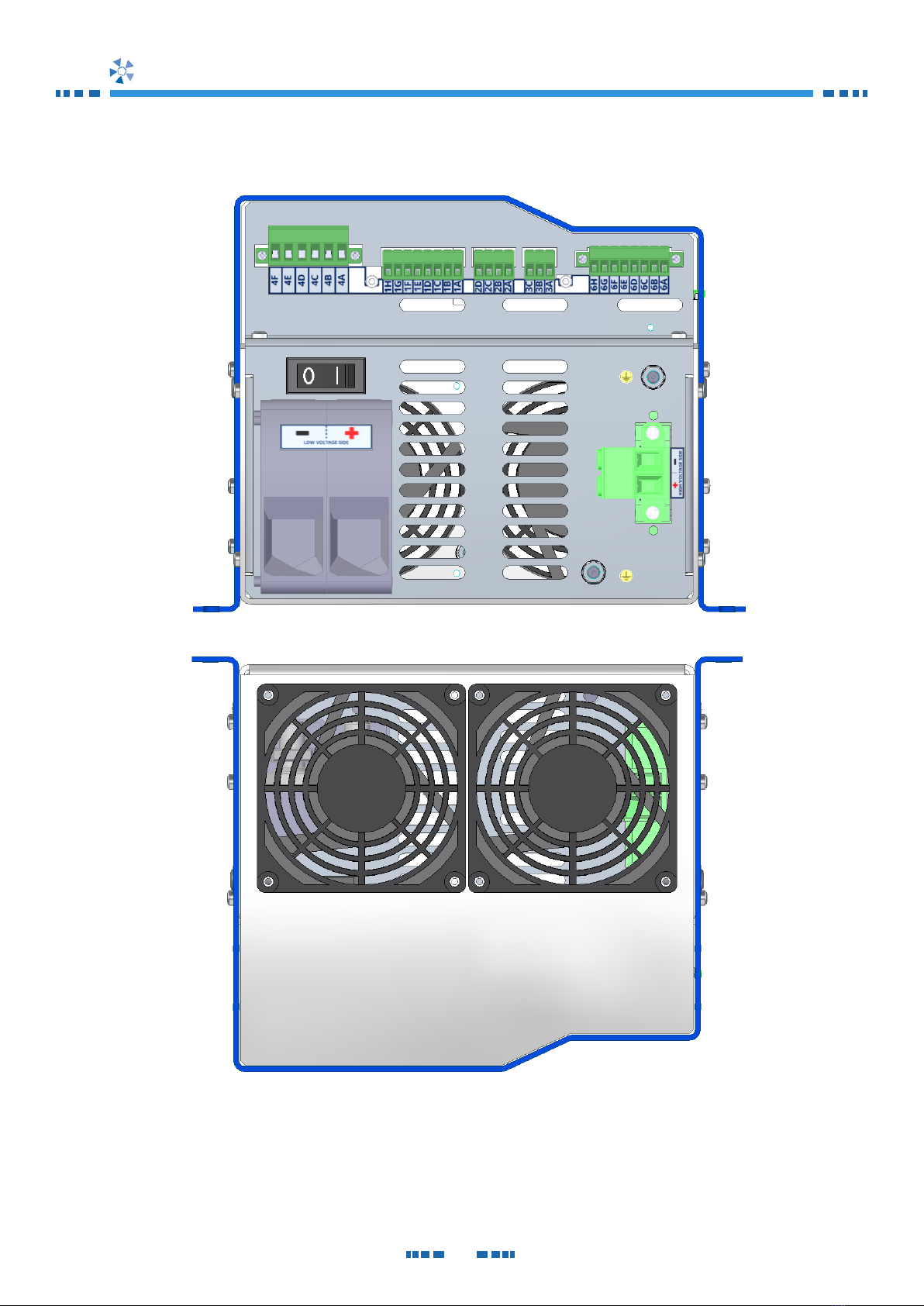

8.1. COOLING FANS
8.2. CONNECTOR 1
OUTPUTS TO CONTROLLER
This connector has potential-free relay contacts.
Output Type* Description
1A [CM] Common
1B [NO]
STATUS OK:
When this terminal is short-circuited, it indicates that the DC/DC converter is
in operation.
1C [NC] TEMPERATURE WARNING NC: Open circuit indicates that there is a warning due to high
temperature inside the converter.
1D [NO] TEMPERATURE WARNING NO: Short-circuit indicates that there is a warning due to high
temperature inside the converter.
1E [NO] Reserved
1F [NO]
Reserved
1G
[NC]
Reserved
1H
[NO]
Reserved
(*) [CM] = Common; [NO] = Normally open; [NC] = Normally close
CAUTION
These outputs should never withstand voltages higher
than 24VDC or 250VAC and currents higher than 3A,
otherwise, the converter may result damaged.
0
1H
1G
1F
1E
1D
1C
1B
1A

EPC SERIES
Installation guide / Instructions d’installation
15
8.3. CONNECTOR 2
CONTROL OUTPUTS
Output Type* Description
2A Relay [CM] Reserved
2B Relay [NO] Reserved
2C Opto [+] RC Charger + (Optional)
2D Opto [-] RC Charger – (Optional)
(*) [CM] = Common; [NO] = Normally open; Opto = Opto-isolated output
8.4. CONNECTOR 3
INPUTS FROM CONTROLLER
Input Description
3A GND: Common ground for 3B and 3C
3B
ENABLE/DISABLE DC/DC:
-ENABLE: DC/DC Converter enabling is done by short-circuiting terminals 3A and 3B
-DISABLE: DC/DC Converter is disabled by opening terminals 3A and 3B.
3C
Safety disconnection:
-ACTIVATE: DC/DC Converter will stop immediately if 3C input is left open.
-DEACTIVATE: Short-circuiting terminals 3A and 3C will enable the converter.
Note: Safety disconnection has priority over the rest of the signals of the converter. In order to have the
converter in a ready to operate state, safety disconnection must be deactivated.
8.5. CONNECTOR 4
LVDC LINK ACCESS FOR OPTIONAL ACCESSORIES
Terminal Description
4A Load + (Optional) (Reserved in Size 3 and EPC 4k8 6125i)
4B Load –(Optional) (Reserved in Size 3 and EPC 4k8 6125i)
4C AC + Charger (Optional) (Reserved in Size 3 and EPC 4k8 6125i)
4D AC – Charger (Optional) (Reserved in Size 3 and EPC 4k8 6125i)
4E Solar charger + (Optional) (Reserved in Size 3 and EPC 4k8 6125i)
4F Solar charger –(Optional) (Reserved in Size 3 and EPC 4k8 6125i)
DC/DC
Converter
External
controller
3A
3C
3B
