Era Comfort 4 Technical manual

Passport/

Operation instruction

Паспорт/Қолдану бойынша

нұсқаулығы

Паспорт/ Инструкция по

эксплуатации

Axial duct domestic electric fans

Белағаштық каналдық тұрмы-

стық электр желдеткіштері

Электровентиляторы

осевые канальные бытовые

Attention!

Before using the appliance please read the contents of this instruction.

Attention!

Children of 8 years old and upward intend this appliance for use

and persons with reduced physical, sensory or mental capabilities,

or lack of knowledge, unless a person responsible for their safety

has given them supervision or instruction concerning the use of the

appliance. Children should be supervised to ensure that they do not

play with the appliance. Cleaning and service of the device shouldn’t

to be made by children without supervision.

Safety requirements

Base on type of protection from electric shock the fans relate to the devices

of class ll (220-240V/50Hz) or class III (12V/50 Hz). The climate category

«moderately cold» Type «4» (УХЛ4). The level of protection against solid objects

and water is IP 24.

Attention!

Specialists, who have a special allowance for such types of work, shall

do connection of the fans to power supply. The temperature of fan

exploitation cannot exceed the indicated range (from +1C to +40C).

Avoid the installation of the fan to one ventilation main line with smoke-deﬂecting

pipe from devices, having fuel burners. In case of maintenance diagnostics, turn o

the automatic breaker (S1 in OFF position) and call an electrician.

Attention!

All actions for connection, set up, maintenance and repair of the product

have to be carried out only at mains voltage removed (S1 in OFF position).

One-phase main, to which the fan is connected, must correspond to the norms in

force. Stationary electric wiring must be equipped with an automatic circuit breaker

(S1 in the scheme). The connection is carried out through the switch (S2 in the

diagram) that is built into the stationary wiring. The gap between switch contacts

at all poles must be not less than 3 mm. In the option «-02» the switch (S3 on the

scheme) is built in the fan. Before installation, it is necessary to make sure that there

is no visible damage of impeller, case, grill, and the ﬂow passage of the case has no

any extraneous things, which may damage impeller blades.

Сorrect use

Axial duct domestic electric fan, axial duct domestic removable electric fan is

designed to remove odors and excess moisture from toilets, bathrooms and other

small rooms, required ventilation.

Attention!

For the purposes of maintenance or complete replacement of the

equipment, all fans must have detachable ﬁxing.

Legend Name

-01 Axial duct domestic removable electric fans with main cable with switch

and plug

-02 Axial duct domestic removable electric fans with the pull-chain switch of

turning on/o of the power supply or timer

ET Axial duct domestic removable electric fans with electronic timer

ETF Axial duct domestic removable electric fans with phototimer

HT Axial duct domestic removable electric fans with humidity sensor

12V Axial duct domestic removable electric fans with 12V motor, connection

through step-down transformer

BB Axial duct domestic removable electric fans with ball bearing motor.

Guarantees up to 40 000 hours of continuous operation.

Example

ERA 5 C ET -02

E 100 S

MAIN TECHNICAL CHARACTERISTICS

Characteristics

COMFORT 4

COMFORT 5

DISC 4

DISC 5

E 100 / NEO 4

E 125 / NEO 5

E 150 / NEO 6

ERA 4

ERA 5

ERA 6

EURO 4

EURO 5

EURO 6

EURO 4А

EURO 5А

EURO 6А

FAVORITE 4

FAVORITE 5

FLOW 4

FLOW 5

FLOW 150

FLOW 6

PROFIT 4

PROFIT 5

PROFIT 150

PROFIT 6

QUADRO 4

QUADRO 5

Flange diameter (mm) 100 125 100 125 100 125 150 100 125 150 100 125 150 100 125 150 100 125 100 125 150 160 100 125 150 160 98 123

Eciency (m3/h) 95 180 80 130 90 140 250 97 183 290 85 130 230 85 130 230 95 180 107 190 280 300 107 190 280 300 90 140

Power сonsumption (W) 16 18 16 20 14 16 16 14 16 16 14 14 14 18 16 16 16 18 14 18 20 22 14 18 20 22 14 16

Noise level (dB) 35 36 35 36 35 36 38 35 36 38 35 36 38 35 36 38 35 36 35 36 37 38 35 36 37 38 35 36

Net weight (kg), doesn’t

exceed 0,50 0,60 0,43 0,49 0,50 0,60 0,72 0,44 0,5 0,63 0,60 0,80 1,00 0,60 0,80 1,00 0,50 0,60 0,45 0,55 0,85 0,90 0,31 0,41 0,60 0,66 0,50 0,65

The fans are designed for connection to AC mains voltage 220-240 V (for a 12V fan with 12V option), frequency 50 Hz.

Additional options can be combined or absent.

SYMBOL LEGEND OF OPTIONS

Legend Name

-01 Axial duct domestic removable electric fans with main cable with switch

and plug

-02 Axial duct domestic removable electric fans with the pull-chain switch of

turning on/o of the power supply or timer

ET Axial duct domestic removable electric fans with electronic timer

ETF Axial duct domestic removable electric fans with phototimer

HT Axial duct domestic removable electric fans with humidity sensor

12V Axial duct domestic removable electric fans with 12V motor, connection

through step-down transformer

BB Axial duct domestic removable electric fans with ball bearing motor.

Guarantees up to 40 000 hours of continuous operation.

Legend Name

СAxial duct domestic removable electric fans with back ﬂow valve

MRe

Axial duct domestic removable electric fans with timer and photoelement

controlling the regime and time of device work, equipped with ventilation

mode.

SAxial duct domestic removable electric fans with mosquito net

AWith automatic louvers

name of color

options 01, -02, ET, ETF,HT, 12V, C, MRe, S, A

model COMFORT, DISC, E, ERA, EURO,FAVORITE, FLOW, NEO, PROFIT, QUADRO

F* EC

Ød

*- This size is present only in fans with “back ﬂow valve” option

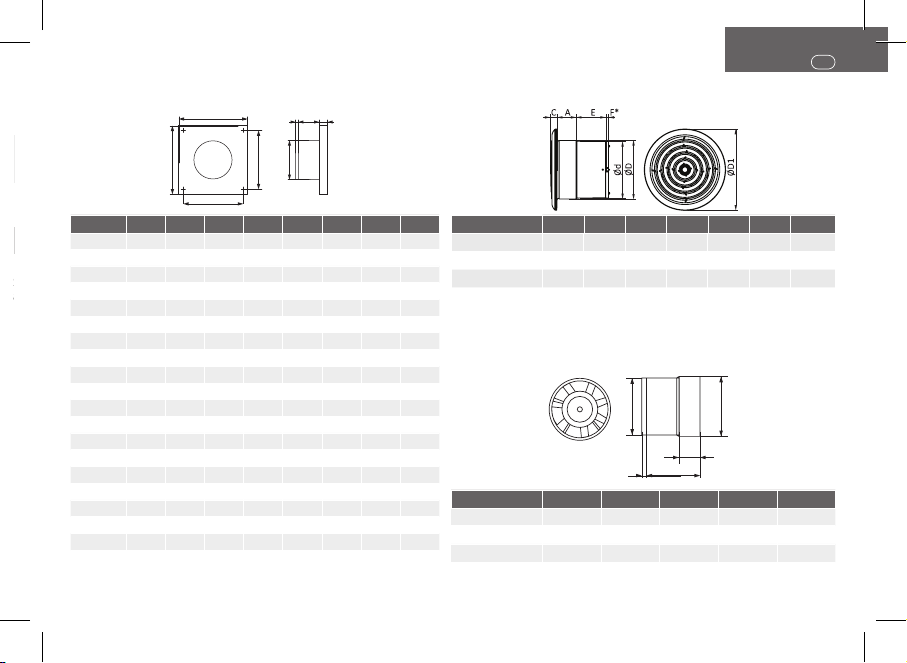

Model d A E B C X Y F*

ERA 4 100 150 55 150 22 135 135 7

ERA 5 125 175 61 175 23 160 160 8,5

ERA 6 150 200 62 200 24 185 185 10

E 100 100 160 76 160 9 140 140 7

E 125 125 180 82 180 9 160 160 8,5

E 150 150 205 86 205 9 187 187 10

NEO 4 100 160 76 160 12 140 140 7

NEO 5 125 180 82 180 11 160 160 8,5

NEO 6 150 205 86 205 11 187 187 10

COMFORT 4 100 162 52 168 21 140 140 7

COMFORT 5 125 162 59 168 21 140 140 8,5

DISC 4 100 160 49 160 36 140 140 8

DISC 5 125 185 49 185 38 165 165 10

FAVORITE 4 100 162 52 168 21 140 140 7

FAVORITE 5 125 162 59 168 21 140 140 8,5

EURO 4 100 160 62 160 30 140 140 7

EURO 5 125 187 66 187 30 160 160 8,5

EURO 6 150 213 70 213 30 187 187 10

QUADRO 4 98 172 74 172 38 135 135 6

QUADRO 5 123 200 79 200 38 160 160 6

COMFORT / DISC /ERA /E /NEO / EURO / FAVORITE

/QUADRO FLOW

Model d D D1 E A C F*

FLOW 4 100 103 143 52 33 11 8

FLOW 5 125 128 164 58 34 12 10

FLOW 150 150 153 200 69 42 13 10

FLOW 6 160 163 200 66 42 13 -

*- This size is present only in fans with “back ﬂow valve” option

PROFIT

AF*

Ød

ØD

Model d D A E F*

PROFIT 4 100 103 80 30 8

PROFIT 5 125 128 87 30 10

PROFIT 150 150 153 104 35 10

PROFIT 6 160 163 101 35 -

*- This size is present only in fans with “back ﬂow valve” option

FLOW

Model d D D1 E A C F*

FLOW 4 100 103 143 52 33 11 8

FLOW 5 125 128 164 58 34 12 10

FLOW 150 150 153 200 69 42 13 10

FLOW 6 160 163 200 66 42 13 -

*- This size is present only in fans with “back ﬂow valve” option

Legend of circuit breaker S1

on the scheme

Сircuit breaker S1 External switch S2 Built-in switch S3 (pull chain

switch)

Legend of external switch

S2 on the scheme

Legend of built-in switch S3

on the scheme

INSTALLATION AND SET UP PROCEDURES

ERA fans are mounted both with airvents and independently.

ERA fans are intended for wall mounting. Models of ERA fans with a ”BB” option are

applied to wall and ceiling mounting.

Mounting of ERA fans is carried out as with ventilating air ducts and independently

on a plain vertical or horizontal surface, for models with a “BB” option on a plain

vertical surface of sucient rigidness for installation of a product by means of screws.

Tolerance range of a mounting surface in vertical and horizontal directions is ±0,5 mm.

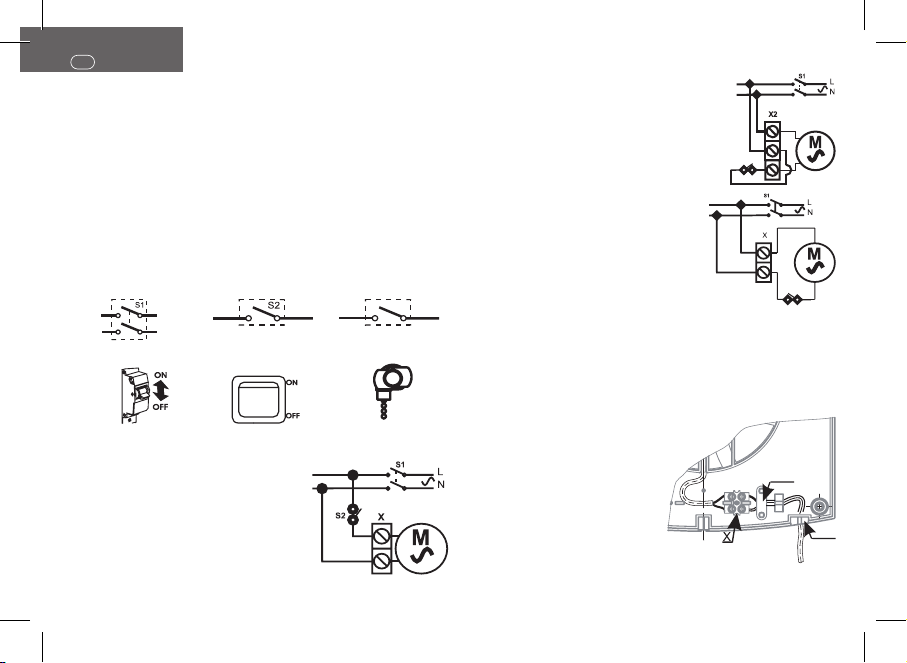

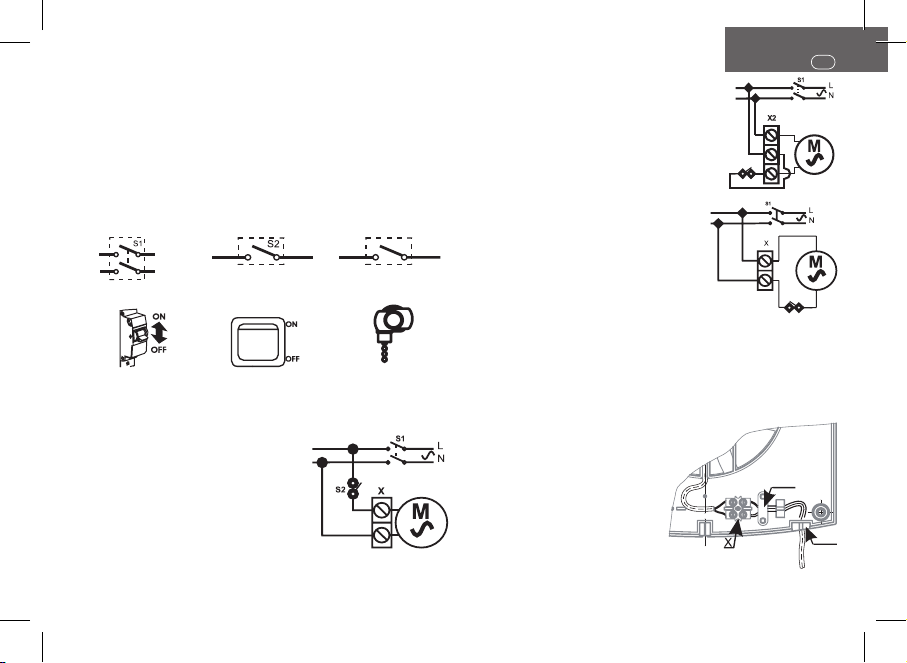

SCHEMATIC DIAGRAMS OF ERA FAN`S CONNECTION

Scheme 1

of fan connectuion (base model)

X- terminal block, 2 pairs

* Fans should only be connected to the AC network

rated voltage 12 V (Marked on the fan case and

packaging)

Scheme 2

of fan connection, equipped with - 02 option (pull-chain

switch).

X2- terminal block, 3 pairs

Scheme 3 (for E / NEO /QUADRO

models)

of fan connection, equipped with - 02 option(pull-chain

switch)

X- terminal block, 2 pairs

WIRING DIAGRAM CONNECTION OF ERA FANS TO THE

NETWORK

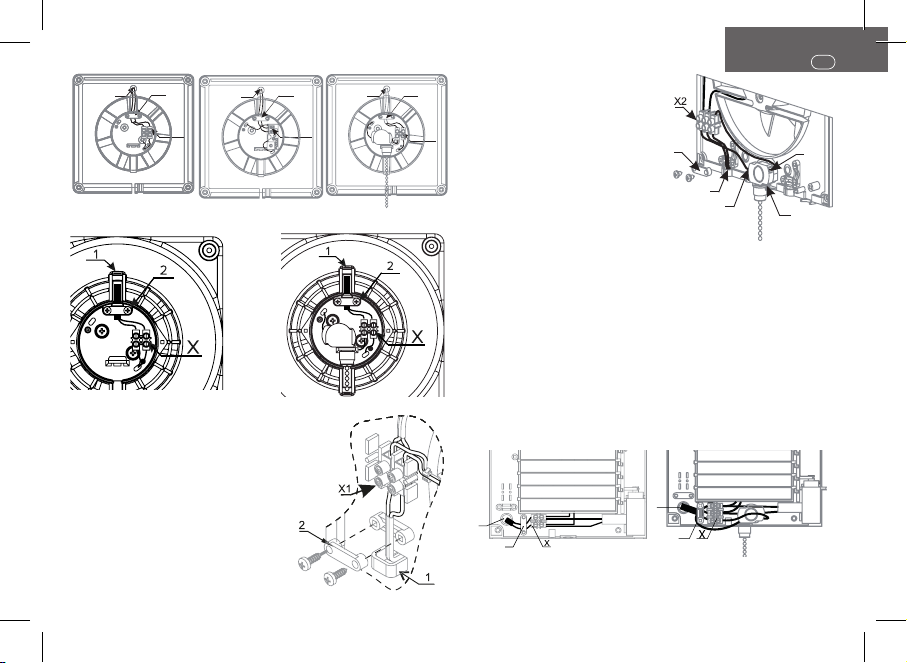

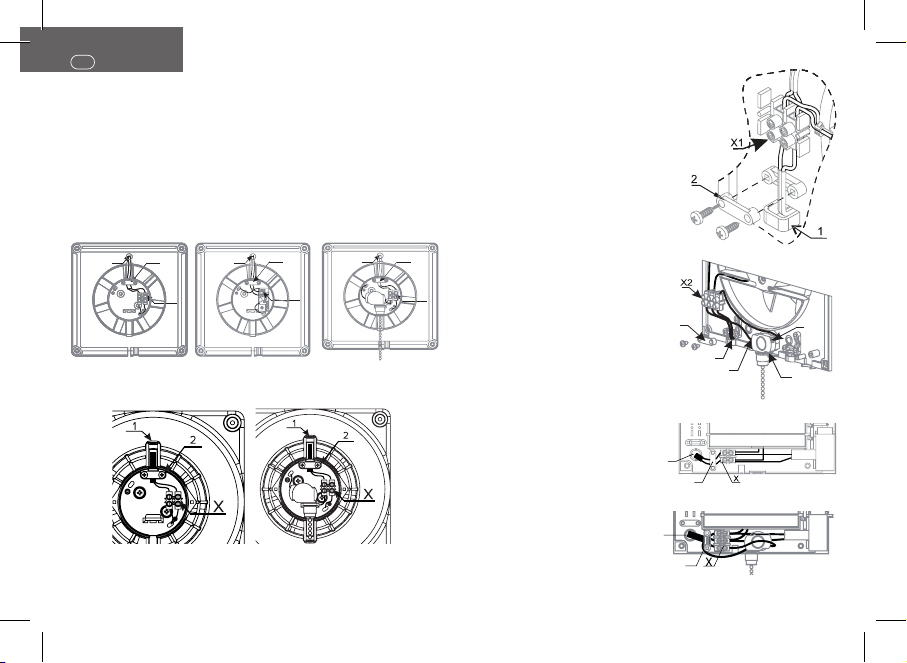

Connection of fan to the network shown in pic. 1-14

COMFORT / FAVORITE (pic. 1)

• remove the decorative front panel

• hold the power wire through the cable hole

1 in the case

• strip the insulation on 5-7 mm from the

wire end

• insert wires into terminal box X and press

them by tap screw

• ﬁx the wires by means of cable clamp 2

• combine clamps of the decorative panel with

grooves in the case

• ﬁx the panel with screw

220-240V

220-240В (12 V*)

Pic.1 COMFORT/FAVORITE

DISC (

pic

. 2)

• remove the decorative front panel, turning

counterclockwise

• hold the power wire through the cable hole 1 in

the case

• strip the insulation on 5-7 mm from the wire end

• insert wires into terminal box X and press them

by tap screw

• ﬁx the wires by means of cable clamp 2

• combine clamps of the decorative panel with

• grooves in the case and ﬁx by rotation of the panel

relative to the case clockwise until the matching

of the borders

FLOW (

pic

. 3)

•remove the decorative grill;

• remove the protective cover;

• hold the power wire through the cable hole 1 in the

case;

• strip the insulation on 7-8 mm from the wire end

• insert wires into terminal box X and press them by tap

screw

• ﬁx the wires by means of cable clamp

• install the protective cover;

• install the grill.

PROFIT (

pic

. 3-5)

• remove the protective cover;

• hold the power wire through the cable

hole 1 in the case;

• strip the insulation on 7-8 mm from

the wire end

• insert wires into terminal box X and

press them by tap screw

• ﬁx the wires by means of cable clamp 2

• install the protective cover;

Fans of PROFITseries have dierent diameters of inlet and outlet pipes for the

connection of diusers with the ﬂange of the corresponding diameter from absorption

and air ducts from air side discharge.

• Install a duct fan;

• From absorption, accession of air ducts to the fan is possible through ﬁttings of a

necessary form and diameter or a decorative grill with a ﬂange.

E/NEO/QUADRO (pic. 6-10)

• remove the decorative front panel

• hold the power wire through the cable hole 1 in the case

• strip the insulation on 5-7 mm from the wire end

• insert wires into terminal box X and press them by tap screw

• ﬁx the wires by means of cable clamp 2

• combine clamps of the decorative panel with grooves in the case

• ﬁx the panel with screw

Pic.2 DISC

Pic.3 FLOW/PROFIT

Pic.5 PROFIT

Pic.4 PROFIT

airvent

fun

airvent

fun

duct

connection

combine

to turn

ERA (pic. 11)

• remove the decorative front panel

• hold the power wire through the cable hole 1 in

the case

• strip the insulation on 5-7 mm from the wire end

• insert wires into terminal box X and press them

by tap screw

• ﬁx the wires by means of cable clamp 2

• combine clamps of the decorative panel with

grooves in the case

• ﬁx the panel with screw

ERA Option -02 (pic. 12)

• remove the decorative front panel

• install S3 switch to the fan case

• connect the wires by inserting the tip pins 3

to the switch S3

• hold the power wire through the cable hole 1

in the case

• strip the insulation on 5-7 mm from the wire

end

• insert wires into terminal box X and press them

by tap screw

• ﬁx the wires by means of cable clamp 2

• combine clamps of the decorative panel with

grooves in the case

• ﬁx the panel with screw

EURO (pic. 13-14)

• remove the decorative front panel

• hold the power wire through the cable hole 1 in the case

• strip the insulation on 5-7 mm from the wire end

• insert wires into terminal box X and press them by tap screw

• fix the wires by means of cable clamp 2

• combine clamps of the decorative panel with grooves in the case

• fix the panel with screw

Pic.11 ERA

Pic.11 EURO

Pic.12 ERA Option -02

Pic.12 EURO Option -02

Pic. 8. E Option -02Pic. 7. Option MRePic. 6. E/NEO

Pic. 9. QUADRO Pic. 10. QUADRO-02

1 21 2

Maintenance

• disconnect the fan from the mains;

• remove the fan by disconnecting it from the duct and removed from the installation

place.

• in case of heavy soiling, remove the fan impeller;

• wipe all plastic components with a soft cloth soaked in soapy water, it is not allowed

transfer of washing solution to the motor;

• wipe all surfaces dry;

• assemble a fan and set it in place.

Storage and transportation

Keep the fan only in the packaging of the manufacturer in a ventilated room at a

temperature of +5 ° C to +40 ° C and relative humidity of 80% (at T = 25 ° C). Keeping

time - 5 years from date of manufacture. Products transported by any transport provided

consumer protection or transport container from the direct eects of rainfall, lack

of bias transport places during transport, the lack of mutual physical impact during

transportation and preservation of fans. Transportation is carried out in force with the

rules for this transport.

Utilization

This appliance has a label in accordance with European Directive 2012/19/EU on

waste electrical and electronic appliances (waste electrical and electronic equipment

- WEEE). This order acts on rules on the territory throughout the EU and recycling of

old appliances.

Service lifetime Established service period - 5 years

Warranty

Fans are made by LLC «ERA» in accordance with applicable regulations and standards.

Manufacturer guarantees the normal operation of the fan for 5 years from the date

of sale in retail outlets subject to the rules of transportation, storage, installation,

operation and other requirements of this instruction. In case of absence of the date of

sale, the warranty period will be computed from the date of manufacture.

In case of ﬁnding failures in the work of the fan on the fault of manufacturer during

the warranty period the consumer has the right to replace the fan in the factory that is

the same serial numbers on the product and in the passport. An availability of branded

factory nameplate on the device is required! Please make sure it is available and store

it on the device during its lifetime.

To conﬁrm the date of purchase for warranty service or presentation of other legal

requirements urge you need to retain proof of purchase (cheque, receipt, and other

documents conﬁrming the date and place of purchase).

The good meets the requirements:

TR CU 004/2011 - «About safety of low voltage equipment»;

TR CU 020/2011 - «Electromagnetic compatibility of technical devices;

EAEU 037/2016 – «On the Restriction of the Use of Hazardous Substances in Electrical

Products and Radio Electronics»

Declaration of Conformity for domestic axial duct electric fans

EAEU N RU Д-RU.HB11.B.03811/20. Validity period from 05.02.2020 till 04.02.2025.

EAEU N RU Д-RU.HB35.B.02657/20. Validity period from 16.06.2020 till 15.06.2025.

Evidence about certiﬁcate:

Certiﬁcate of Conformity No RU C-RU.AД07.B.00466/19. Validity period from 25.10.2019

to 24.10.2024. Series RU № 0148998. Issued by the Product Certiﬁcation Authority of

VELES Certiﬁcation Centre LLC. Address: Bolshaya Podyacheskaya st. 37, letter A, room

5H, c. Saint-Petersburg, Russian Federation, 195009.

Certiﬁcate of Conformity No RU C-RU.КА01.B.01103/20. Validity period from25.06.2020

to 24.06.2025. Series RU № 0250784. Issued by the Product Certiﬁcation Authority

of Atribut Certiﬁcation Centre LLC. Address: oce 412, 3/8, Ostapovsky proezd Street,

Moscow, 109316, Russia

The decryption of serial numbers.

The serial number is located on the label with the characteristics of fan and consists of

10 characters. The serial number is read from left to right, as follows:

Delivery set

• The assembled fan

• Passport/operation instruction

• Box packaging

• Dowel with screws - 4 PCs. (for ﬁxing the fan) (except for PROFIT)

• Screws - 2 PCs (for mounting brackets) (except for PROFIT)

• Bracket - 1 PC. (except for PROFIT)

• Pull-chain switch - 1 PCs. (for models ERA-02)

Manufacturer / Replacement will be made at the following address:

«ERA» LLC, 390047, Novoselkovskaya street,17,Ryazan city, Russia

tel. (4912) 24-16-00,e-mail: sale@era.trade, www.era.trade

МАҚСАТТАЛҒАН ҚОЛДАНУЫ

Тұрмыстық белағаштық каналдық электр желдеткіші (ВОК), тұрмыстық

белағаштық каналдық электр қапталған желдеткіші (ВОКН) туалет және

ванна бөлмелерінен, сонымен қатар желдетуді талап ететін басқа шағын

бөлмелерден жағымсыз иістерді кетіру үшін қолдануға арналған.

ЕСКЕРТПЕ!

Бұл электр бұйым физикалық, психикалық немесе ақыл-ой

қабілеттері төмен болған тұлғалар арқылы (осылардың арасында

балалар ) немесе осы бұйыммен жұмыс істеу бойынша тәжірибесі

немесе білімдері жоқ болса, олар бұйыммен

бақылаусыз болса немесе осы тұлғаларды қауіпсіздігі үшін жауапты

адамдар арқылы осы бұйыммен жұмыс істеуіне үйретілмесе,

қолдану үшін мақсатталмаған. Электр бұйыммен ойнауларын

болдырмау үшін балаларды бақылап жүруіңіз керек.

Қауіпсіздік бойынша талаптар

Электр тоғы арқылы зақымданудан қорғау түрі бойынша электр желдеткіштер

ГОСТ (МЕМСТ) 30345.0-95 бойынша ІІ санаттық құралдарына (220-240 В/50 Гц)

немесе III санаттық құралдарына (12В/50 Гц) жатады. ГОСТ (МЕМСТ) 150150-

69 бойынша УХЛ4. Электр бұйым қабына қатты түрлі заттары мен судың

кіруінен қорғау бойынша деңгейі ГОСТ (МЕМСТ) (МЭК 529-89) сай: IP24.

ЕСКЕРТПЕ!

Желдеткіштердің іске қосылуы осы жұмыстарды өткізу үшін

арнайы рұқсаты бар электрик мамандары арқылы өткізіледі.

Желдеткіштерді белгіленіп көрсетілген температура аумағынан

(+1°C тан +40°C дейін) тыс болған жағдайларда қолдануға

болмайды.

Желдеткішті отын жанарғысы бар құралдардан түтін шығаратын

түтігімен жабдықталған желдету магистраліне бірге орнатылуы

рұқсат етілмейді. Ақаулықтар табылған жағдайда автоматты

өшіріп (S1 бөлшегін OFF позициясына қойып), электрик маманын

шақырыңыз

ЕСКЕРТПЕ!

Құралды қолдану алдынан міндетті түрде осы нұсқаулықты оқып,

оның мазмұнымен танысып алыңыз.

ЕСКЕРТПЕ!

Бұйымды іске қосу, реттеу, күту және жөндеу бойынша

өткізілетін барлық әрекеттері тек қана электр жүйесінің

ажыратылған жағдайында өткізілуі тиіс (S1 бөлшегі OFF

позициясында).

Желдеткіш қосу үшін қолданылатын бір фазалық электр жүйесі қолдануда

болған нормаларына сай болуы керек. Стационарлық электр өткізгіш сымы

электр жүйені қорғау автоматы арқылы жабдықталған болуы тиіс (схемада

S1 қылып көрсетілген). Іске қосылуы стационарлық сымы ішіне құрастырып

орнатылған айырғыш арқылы өткізілуі керек (схемада S2 қылып көрсетілген).

Айырғыш контакттары арасындағы саңылау барлық полюстарында 3 мм

көлемінен аз болмауы қажет. «-02» опциясында айырғыш (схемада S3 қылып

көрсетілген) желдеткіш ішіне құрастырылып шығарылған. Құрастырып орнату

алдынан қалақты дөңгелегі, тұрқы, шілтерде көзбен көріне алатын бұзылып

зақымдануының болмауын тексеруіңіз және тұрқының ағызып шығаратын

бөлшегінде желдеткіштің қалақтарын бұзып зақымдай алатын бөтен заттардың

жоқ болуын тексеріп алуыңыз керек.

НЕГІЗГІ ТЕХНИКАЛЫҚ МӘЛІМЕТТЕРІ

Сипаттамалары

COMFORT 4

COMFORT 5

DISC 4

DISC 5

E 100 / NEO 4

E 125 / NEO 5

E 150 / NEO 6

ERA 4

ERA 5

ERA 6

EURO 4

EURO 5

EURO 6

EURO 4А

EURO 5А

EURO 6А

FAVORITE 4

FAVORITE 5

FLOW 4

FLOW 5

FLOW 150

FLOW 6

PROFIT 4

PROFIT 5

PROFIT 150

PROFIT 6

QUADRO 4

QUADRO 5

Ернемек диаметрi (мм)

100 125 100 125 100 125 150 100 125 150 100 125 150 100 125 150 100 125 100 125 150 160 100 125 150 160 98 123

Өнімділігі(м3/час)

95 180 80 130 90 140 250 97 183 290 85 130 230 85 130 230 95 180 107 190 280 300 107 190 280 300 90 140

Тұтынатын қуаты (Вт)

16 18 16 20 14 16 16 14 16 16 14 14 14 18 16 16 16 18 14 18 20 22 14 18 20 22 14 16

Шуыл деңгейі (дБ)

35 36 35 36 35 36 38 35 36 38 35 36 38 35 36 38 35 36 35 36 37 38 35 36 37 38 35 36

Нетто салмағы

(кг), артық емес 0,50 0,60 0,43 0,49 0,50 0,60 0,72 0,44 0,5 0,63 0,60 0,80 1,00 0,60 0,80 1,00 0,50 0,60 0,45 0,55 0,85 0,90 0,31 0,41 0,60 0,66 0,50 0,65

Желдеткіштер (12V опциясы болған желдеткіштерді) кернеуі 220-240 В, жиілігі 50 Гц болған ауыстырмалы электр тоқ жүйесіне қосу үшін мақсатталған

ОПЦИЯЛАРДЫҢ ШАРТТЫ БЕЛГІЛЕРІ

Белгіленуі Аталуы

-01

Айырғыш және айырымен жабдықталған желі кабелі бар

кабелдік тұрмыстық белағаштық каналдық қапталған электр

желдеткіштер

-02

Желдеткіш немесе таймерді қуат көзіне қосу/ қуат көзінен өшіру

үшін тартулы баулы өшіргішімен жабдықталған тұрмыстық

белағаштық каналдық қапталған электр желдеткіштер

ET Электрондық таймері бар тұрмыстық белағаштық каналдық

қапталған электр желдеткіштер

ETF Фототаймері бар тұрмыстық белағаштық каналдық қапталған

электр желдеткіштер

HT Ылғалдылық тетігімен жабдықталған тұрмыстық белағаштық

каналдық қапталған электр желдеткіштер

12V 12V қозғалтқышы бар тұрмыстық белағаштық каналдық электр

желдеткіштер, қосылую төмендететін трансформаторы арқылы

Шарлы мойынтіректермен жабдықталған тұрмыстық

белағаштық каналдық электр желдеткіштер. 40 мың сағат бойы

үзіліссіз жұмыс істеуін қамтамасыз етеді.

Белгіленуі Аталуы

СКері клапаны бар тұрмыстық белағаштық каналдық қапталған

электр желдеткіштер

MRe Таймермен және фотоселламен, құрылғының режимі мен

уақытын, желдету режимін басқарады.

SЖәндіктерден қорғайтын торшасымен жабдықталған тұрмыстық

белағаштық каналдық қапталған электр желдеткіштер

AАвтоматиқалык жалюздермен

Қосымша опциялардың бір бірімен құрамдастырылған болуы немес

жоқ болуы мүмкін.

Белгілеу үлгісі

ERA 5 C ET -02

E 100 S

*- Бұл көлемдер тек қана кері клапан опциясы бар болған желдеткіштерде бар болады

ОПЦИЯЛАРДЫҢ ШАРТТЫ БЕЛГІЛЕРІ

Белгіленуі Аталуы

СКері клапаны бар тұрмыстық белағаштық каналдық қапталған

электр желдеткіштер

MRe Таймермен және фотоселламен, құрылғының режимі мен

уақытын, желдету режимін басқарады.

SЖәндіктерден қорғайтын торшасымен жабдықталған тұрмыстық

белағаштық каналдық қапталған электр желдеткіштер

AАвтоматиқалык жалюздермен

Белгілеу үлгісі

ERA 5 C ET -02

E 100 S

F* EC

Ød

*- Бұл көлемдер тек қана кері клапан опциясы бар болған желдеткіштерде бар болады

Үлгі d A E B C X Y F*

ERA 4 100 150 55 150 22 135 135 7

ERA 5 125 175 61 175 23 160 160 8,5

ERA 6 150 200 62 200 24 185 185 10

E 100 100 160 76 160 9 140 140 7

E 125 125 180 82 180 9 160 160 8,5

E 150 150 205 86 205 9 187 187 10

NEO 4 100 160 76 160 12 140 140 7

NEO 5 125 180 82 180 11 160 160 8,5

NEO 6 150 205 86 205 11 187 187 10

COMFORT 4 100 162 52 168 21 140 140 7

COMFORT 5 125 162 59 168 21 140 140 8,5

DISC 4 100 160 49 160 36 140 140 8

DISC 5 125 185 49 185 38 165 165 10

FAVORITE 4 100 162 52 168 21 140 140 7

FAVORITE 5 125 162 59 168 21 140 140 8,5

EURO 4 100 160 62 160 30 140 140 7

EURO 5 125 187 66 187 30 160 160 8,5

EURO 6 150 213 70 213 30 187 187 10

QUADRO 4 98 172 74 172 38 135 135 6

QUADRO 5 123 200 79 200 38 160 160 6

COMFORT / DISC /ERA /E /NEO / EURO / FAVORITE

/QUADRO FLOW

Үлгі d D D1 E A C F*

FLOW 4 100 103 143 52 33 11 8

FLOW 5 125 128 164 58 34 12 10

FLOW 150 150 153 200 74 35 13 10

FLOW 6 160 163 200 66 42 13 -

*- Бұл көлемдер тек қана кері клапан опциясы бар болған желдеткіштерде бар болады

PROFIT

AF*

Ød

ØD

Үлгі d D A E F*

PROFIT 4 100 103 80 30 8

PROFIT 5 125 128 87 30 10

PROFIT 150 150 153 104 35 10

PROFIT 6 160 163 101 35 -

*- Бұл көлемдер тек қана кері клапан опциясы бар болған желдеткіштерде бар болады

ҚҰРАСТЫРЫП ОРНАТУ МЕН ІСКЕ ҚОСУ ҮШІН

ДАЙЫНДАУ

ERA желдеткіштері желдету ауа өткізгіштерімен және дербес түрде орнатылып

қойыла алынады. ERA желдеткіштері қабырғаларға орнату үшін мақсатталған.

ВВ опциясы бар ЕРА желдеткіштері қабырға және төбелерге орнату үшін

мақсатталған.

ЕРА желдеткіштердің орнатылуы желдету ауа өткізгіштерімен және дербес

түрде, тегіс тік үстілері үстінен, ал ВВ опциясы бар желдеткіштердің орнатылуы

тегіс тік және көлденең, және бұйымды бұрама шегелер арқылы орнату үшін

жеткілікті қаттылығы бар үстілер үстінен өткізіледі. Орнатылатын монтаждық

үстілердің тік және көлденең бағыттары бойынша ұйғарынды ауытқу аумағы:

±0,5 мм.

S1 қорғау автоматтың

схемадағы белгіленуі

S1 қорғау автоматы S2 сыртқы өшіргіші

Ішіне құрастырылған S3

айырғыш (тартпалы айырғышы)

S2 сыртқы өшіргіштің

схемадағы белгіленуі

S3 құрастырылған айы-

рғыштың белгіленуі

ERA ЖЕЛДЕТКІШТЕРІН ҚОСУ БОЙЫНША НЕГІЗГІ

СХЕМАЛАРЫ

1ші схема

Желдеткіштерді іске қосу (базалық нұсқа)

X-клемма тақтасы, 2 жұп

*Желдеткіштерді тек қана номиналдық кернеуі

12 В болған ауыстырмалы тоқ желісіне қосуға

болады (желдеткіш тұрқысы мен қорабындағы белгілеуді қараңыз)

2ші схема

02 опциясымен (тартпалы айырғыш) жабдықталған

желдеткіштерді іске қосу

X-клемма тақтасы, 3 жұп

3ші схема (E / NEO /QUADRO үлгісі

үшін

)

02 опциясымен (тартпалы айырғыш) жабдықталған

желдеткіштерді іске қосу,

X-клемма тақтасы, 2 жұп

ERA ЖЕЛДЕТКІШТЕРІН ЖЕЛІГЕ ҚОСУ БОЙЫНША

МОНТАЖДЫҚ СХЕМАЛАР

Желдеткіштерді желіге қою реті 1-14 суреттерінде көрсетілген

COMFORT / FAVORITE ( 1ші сурет)

• декоративтік қорғау тақташасын шығарып алыңыз;

• желі cымын желдеткіш тұрқысындағы (1)

кабелдерге арналған саңылауы арқылы

өткізіңіз;

• сымдар оқшаулауын 5-7 мм ұзындығында

шешіңіз;

• сымдарды X клемма тақтасына енгізіп,

оларды бұрама арқылы қыстырыңыз;

• сымдарды кабель қысқыш (2) көмегімен

бекітіп алыңыз;

• декоративтік тақтасының бекіткіштерін

тұтқадағы саңылаулармен біріктіріңіз;

• тақтаны бұрамамен бекітіңіз.

220-240В (12 В*)

220-240В

1ші сурет: COMFORT/FAVORITE

DISC (2ші сурет)

• декоративтік қорғау тақташасын, оны сағат тілне қарсы

бағытымен бұра отырып, шығарып алыңыз;

• желі cымын желдеткіш тұрқысындағы (1) кабелдерге

арналған саңылауы арқылы өткізіңіз;

• сымдар оқшаулауын 7-8 мм ұзындығында шешіңіз;

• сымдарды Х клемма тақтасына енгізіп, оларды бұрама

арқылы қыстырыңыз;

• сымдарды кабелдік қысқыш (3) көмегімен бекітіп алыңыз;

• декоративтік қорғау панелінің бекіткіштерін тұрқыдағы

саңылаулармен біріктіріп, тақтаны, тұрқыға қарағанда, сағат

• тілі бағытымен шеттері бір біріне үйлескенше дейін бұрып,

бекітіп алыңыз.

FLOW (3ші сурет)

• декоративтік торды шығарып алыңыз;

• қорғау қақпағын шығарып алыңыз;

• желі cымын желдеткіш тұрқысындағы (1) кабелдерге

• арналған саңылауы арқылы өткізіңіз;

• сымдар оқшаулауын 7-8 мм ұзындығында шешіңіз;

• сымдарды Х клемма тақтасына енгізіп, оларды

• бұрама арқылы қыстырыңыз;

• сымдарды кабелдік қысқыш (3) көмегімен бекітіп

алыңыз;

• қорғау қақпағын орнына қайта орнатыңыз;

• торды орнына орнатыңыз.

PROFIT (3ші-5ші суреттер)

қорғау қақпағын шығарып алыңыз;

• желі cымын желдеткіш тұрқысындағы (1)

кабелдерге

• арналған саңылауы арқылы өткізіңіз;

• ымдар оқшаулауын 7-8 мм ұзындығында шешіңіз;

• сымдарды Х клемма тақтасына енгізіп, оларды

бұрама арқылы қыстырыңыз;

• сымдарды кабелдік қысқыш (2) көмегімен бекітіп алыңыз;

• қорғау қақпағын орнына қайта орнатыңыз.

PROFIT сериясының желдеткіштері диаметрлері түрлі болған кіру және шығу келте құбырларымен,

ауаны айдау жағынан сорып тарту және ауа өткізгіш жақтарынан ауа таратушыларды лайықты

көлемі бар ернемекпен біріктіріп қоса алу үшін, жабдықталған.

• Ауа өткізгішке желдеткішті орнатыңыз;

• Сорып тартатын жағынан лайықты нысаны мен диаметрі немесе ернемегі бар декоративтік

шілтерімен жабдықталған фасондық бұйымдар арқылы желдеткішке ауа өткізгіштерін біріктіріп

қосуға болады.

E / NEO / QUADRO (6шы-8ші суреттер)

• декоративтік беттік тақтасын шығарып алыңыз;

• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;

• сымды желдеткіш тұрқысындағы саңылау (1) арқылы мен кабелді өткізу үшін арналған жерінен

өткізіңіз;

• сымдарды Х клемма тақтасына енгізіп, оларды бұрама арқылы қыстырыңыз;

• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;

• декоративтік қорғау панелінің бекіткіштерін тұрқыдағы саңылаулармен біріктіріп, тақтаны, тұрқыға

қарағанда, сағат

• декоративтік тақтасының бекіткіштерін тұрқыдағы саңылаулармен үйлестіріп алып бекітіңіз;

• панельвинт бұрамасымен бекітіңіз.

2ші сурет: DISC

3ші сурет: FLOW/PROFIT

5ші сурет: PROFIT

4ші сурет: PROFIT

E / NEO / QUADRO (6шы-10ші суреттер)

• декоративтік беттік тақтасын шығарып алыңыз;

• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;

• сымды желдеткіш тұрқысындағы саңылау (1) арқылы мен кабелді өткізу үшін арналған жерінен

өткізіңіз;

• сымдарды Х клемма тақтасына енгізіп, оларды бұрама арқылы қыстырыңыз;

• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;

• декоративтік қорғау панелінің бекіткіштерін тұрқыдағы саңылаулармен біріктіріп, тақтаны,

тұрқыға қарағанда, сағат

• декоративтік тақтасының бекіткіштерін тұрқыдағы саңылаулармен үйлестіріп алып бекітіңіз;

• панельвинт бұрамасымен бекітіңіз.

ERA (11шы сурет)

• декоративтік беттік тақтасын шығарып алыңыз;

• желі сымын желдеткіш тұрқысындағы мен кабелді өткізу

үшін арналған саңылауынан (1) өткізіңіз;

• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;

• сымдарды Х клемма тақтасына енгізіп, оларды бұрама

арқылы қыстырыңыз;

• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;

• декоративтік тақтасының бекіткіштерін тұрқыдағы

саңылаулармен үйлестіріп бұрамамен бекітіңіз;

ERA -02 опциясы (12шы сурет)

• желдеткіштердің декоративтік беттік тақтасын шығарып

алыңыз;

• S3 айырғышын желдеткіш тұрқысына орнатыңыз;

• қада ұштарын (3) S3 айырғышын енгізіп, сымдарды

біріктіріп қосыңыз;

• желі сымын желдеткіш тұрқысындағы мен кабелді

өткізу үшін арналған саңылауынан (1) өткізіңіз;

• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;

• сымдарды Х2 клемма тақтасына енгізіп, оларды

бұрама арқылы қыстырыңыз;

• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;

• декоративтік тақтасының бекіткіштерін тұрқыдағы

саңылаулармен үйлестіріп бұрамамен бекітіңіз;

EURO (13шы-14ші суреттер)

• декоративтік беттік тақтасын шығарып алыңыз;

• желі сымын желдеткіш тұрқысындағы мен

кабелді өткізу үшін арналған саңылауынан (1) өткізіңіз;

• сымдар оқшаулауын 5-7 мм ұзындығында шешіңіз;

• сымдарды Х клемма тақтасына енгізіп, оларды

бұрама арқылы қыстырыңыз;

• сымдарды қысқыш (2) көмегімен бекітіп алыңыз;

• декоративтік тақтасының бекіткіштерін тұрқыдағы

саңылаулармен үйлестіріп бұрамамен бекітіңіз;

11ші сурет: ERA

13ші сурет: EURO

12ші сурет: ERA -02 опциясы

14 ші сурет:EURO -02 опциясы

8ші сурет:

E -02 опциясы

7ші сурет:

E MRe опциясы

6ші сурет: E/NEO

1 21 2

9ші сурет: QUADRO 10ші сурет: QUADRO-02

11ші сурет: ERA

12ші сурет: ERA -02 опциясы

14 ші сурет:EURO -02 опциясы

Техникалық жұмыстарды өткізу бойынша нұсқаулар

• желдеткішті электр жүйесінен ажыратыңыз;

• желдеткішті ауа өткізгіштер мен ауа таратушылардан ажыратып алып және орнатылған жерінен

шығарып алып, желдеткіш демонтажын өткізіңіз;

• қатты кірленген жағдайда желдеткіштің қалақты дөңгелегін шығарып алыңыз;

• пластмассадан жасалған барлық бөлшектерін сабын ерітіндісінде суланған жұмсақ шүберекпен

сүртіп алыңыз, жуу ерітіндісінің электр қозғалтқышына түсуін болдырмаңыз;

барлық үстілерді әбден құрғатып сүртіңіз;

• желдеткішті қайта құрастырып алып, орнына орнатыңыз.

Сақтау мен тасымалдау шарттары

Желдеткіш тек қана шығарушының орамасы мен қорабына салынып, желдетілетін және

температурасы +5°С тен +40°С дейін болған және салыстырмады ылғалдылығы 80 %

аспайтын (T=25°C болғанда) бөлмеде сақталуы керек. Сақтау мерзімі – шығарылған

күнінен бастап 5 жыл.

Бұйымдарды, тұтынушылық немесе тасымалдау ыдысы тікелей атмосфералық әсерлері

мен жауын-шашынның түсуінен қорғау шарты орындалғанда, тасымалдау уақытында

тасымалдау орынның жылжып кетуіне жол берілмегенінде, тасымалдау барысында бір-

біріне соғылып қалмауы мен желдеткіштердің бұзылмай сақталуы қамтамасыз етілгенде

көліктердің әр түрі арқылы тасымалдауға болады. Тасымалдау қолданылатын көлік түрі

үшін күште болған ережелеріне сай өткізіледі.

Кәдеге жарату

Бұл бұйым ескі электрикалық және электроникалық бұйымдарды кәдеге жарату бойынша

2012/19/EU

Еуропалық директивасына сай белгіленген (waste electrical and electronic

equipment – WEEE). Осы директива арқылы бүкіл Еуропа Одағы аумағында күште болған

ескі бұйымдарды кәдеге жарату бойынша қабылдау ережелері белгіленген.

Қызмет мерзімі

Белгіленген қызмет мерзімі - 5 жыл.

Шығарушының кепілдемелері

Желдеткіштер «ЭРА» компаниясы арқылы ТУ 3468-001-96059883-2010 талаптарына,

қолдануда болған нормалар мен стандарттарына сай шығарылған.

Шығарушы тарабынан, тасымалдау, сақтау, құрастырып орнату монтажы, іске қосып

қолдану және осы нұсқаулықтың басқа шарттары мен талаптары орындалғанда бөлшек

сауда жерлерінде сатып алынғаннан күннен бастап 5 жыл бойы қалыпты түрде жұмыс

істеуін кепіл етіледі. Сату күні туралы белгісі жоқ болған жағдайда кепілдеме етілетін

гарантиялық мерзімі шығарылған күнінен басталып саналатын болады.

Кепілдеме етілетін уақыт ішінде шығарушы тарабынан жасалған қателер арқылы пайда

болатын ақаулықтар арқылы желдеткіш жұмысының бұзылуы пайда болса, тұтынушыға,

желдеткіштің шығарушы зауытында, бұйымдағы және бұйым паспортындағы сериялық

нөмірі бірдей болғанда, ауыстырылып берілуі тиіс

Бұйымда міндетті түрде зауыттық тақташасында бар болуы тиіс! Бұйымыңызда осы

тақташасының бар болуын тексеріп, оны бұйымның бүкіл қызмет мерзімі бойынша

бұйымда сақтап жүріңіз.

Кепілдеме мерзімі бар болғанда бұйымды сатып алу күні мен уақытын дәлелдейтін

растау қағаз-құжаттарын алу үшін немесе заң бойынша қарастырылған басқа

талаптарды қойғанда сатып алу бойынша қағаз-құжаттарды сақтап жүруіңізді өтінеміз

(чек, түбіртек, сатып алу уақыты мен жерін растайтын басқа қағаз-құжаттар).

Тауар сәйкес дайындалады:

КО ТР 004/2011 - «Төмен вольтті жабдықтардың қауіпсіздігі туралы»;

КО ТР 020/2011 – «Техникалық құралдардың электромагниттік үйлесімділігі»;

ТР ЕАЭС 037/2016 – «Электротехника және радиоэлектроника өнімдерінде қауіпті

заттарды қолданудағы шектеу туралы».

Сәйкестік туралы декларация:

EAЭС N RU Д-RU.HB11.B.03811/20. Жарамдылық мерзімі 05.02.2020 ж. бастап 04.02.2025

ж. дейін қамтиды.

EAЭС N RU Д-RU.HB35.B.02657/20. Жарамдылық мерзімі 16.06.2020 ж. бастап 15.06.2025

ж. дейін қамтиды.

Сертификат туралы мәлімет: Сәйкестік сертификаты № RU C-RU.AД07.B.00466/19. Жарамдылық

мерзімі 25.10.2019-дан 24.10.2024 дейін. Серия RU № 0148998. «Центр Сертификации «ВЕЛЕС»

ЖШҚ өнімін сертификаттау бойынша органмен берілген. Мекенжайы: 195009, Ресей Федерациясы,

Санкт-Петербург қ., Большая Подьяческая к-сі, 37 үй, А литерасы, 5H үй-жай.

Сәйкестік сертификаты № RU C-RU.КА01.B.01103/20. Жарамдылық мерзімі 25.06.2020-дан

24.06.2025 дейін. Серия RU № 0250784. «Центр Экспертиз «Атрибут» ЖШҚ. Мекенжайы: Ресей

Федерациясы, 109316, Мәскеу қ., Остаповский өтпе жолы, 3 үй, 8 құрылыс, 412 кеңсе,

Сериялық нөмірлерді таратып жазу.

Сериялық нөмір желдеткіштің сипаттамасы көрсетілген таңбалау жапсырмасында

орналасқан және 10 белгіден тұрады. Сериялық нөмір солдан оңға қарай келесі тәртіп

бойынша оқылады:

Жеткізу/сату көлемі

• Жиналып қойылған желдеткіш;

• Бұйым паспорты мен қолдану бойынша нұсқаулық;

• Орама қорабы;

• Сыртқы бұрандасымен арнайы дюбель бұрандалы шегелер - 4 дана (желдеткіштерді

бекіту үшін) (PROFIT бұймыдарынан басқа желдеткіштер үшін);

• Сыртқы бұрандалы шегелер - 2 дана (PROFIT бұймыдарынан басқа желдеткіштер

үшін);

• Қапсырма - 1 дана (PROFIT бұймыдарынан басқа желдеткіштер үшін);

• Тартпалы айырғыш - 1 дана (ERA-02 үлгілері үшін).

Дайындаушы / Бұйымның ауыстырылып берілетін жері: «ЭРА» ЖШҚ 390047,

Ресей, Рязань қ., Новоселковская 17, тел. (4912) 24-16-00, e-mail: sale@era.trade,

www.era.trade

НАЗНАЧЕНИЕ

Электровентилятор осевой канальный бытовой (ВОК), электровентилятор осе-

вой канальный бытовой накладной (ВОКН) предназначен для удаления непри-

ятных запахов и лишней влаги из туалетных, ванных комнат, а так же из других

небольших помещений, нуждающихся в вентиляции.

ВНИМАНИЕ!

Прибор не предназначен для использования лицами (включая

детей) с пониженными физическими, психическими или умствен-

ными способностями или при отсутствии у них опыта или знаний,

если они не находятся под контролем или не проинструктиро-

ваны об использовании прибора лицом, ответственным за их

безопасность. Дети должны находиться под присмотром для

недопущения игры с прибором.

Требования безопасности

По типу защиты от поражения электрическим током вентиляторы относятся

к приборам ІІ класса (220-240 В/50 Гц) или класса III (12В/50 Гц) по ГОСТ

30345.0-95. Вид климатического исполнения изделия УХЛ4 по ГОСТ 15150-

69. Степень защиты оболочки электрооборудования от проникновения

твёрдых предметов и воды в соответствии с ГОСТ 14254-96 (МЭК 529-89):

IP24

ВНИМАНИЕ!

Подключение вентиляторов производится специалистами - электри-

ками, имеющими специальный допуск к выполняемым работам.

Запрещается эксплуатация вентиляторов за пределами указанного

температурного диапазона (от +1°С до + 40°С).

Запрещается установка вентилятора в одну вентиляционную маги-

страль с дымовыводящей трубой от устройств, имеющих топливные

горелки. В случае обнаружения неисправностей отключить автомат

(S1 в положении OFF) и вызвать электрика.

ВНИМАНИЕ!

Перед использованием прибора обязательно ознакомьтесь с со-

держанием данной инструкции.

ВНИМАНИЕ!

Все действия, связанные с подключением, настройкой, обслужива-

нием и ремонтом изделия, производить только при снятом напря-

жении сети (S1 в положении OFF).

Однофазная сеть, к которой подключается вентилятор, должна соответ-

ствовать действующим нормам. Стационарная электропроводка должна быть

оборудована автоматом защиты сети (S1 на схеме). Подключение необходимо

осуществлять через выключатель (S2 на схеме), встроенный в стационарную

проводку. Зазор между контактами выключателя на всех полюсах должен быть

не менее 3 мм. В исполнении опции «-02» выключатель (S3 на схеме) встроен

в вентилятор. Перед установкой необходимо убедиться в отсутствии видимых

повреждений крыльчатки, корпуса, решетки, а также в отсутствии в проточ-

ной части корпуса посторонних предметов, которые могут повредить лопасти

крыльчатки.

ВНИМАНИЕ!

В целях технического обслуживания или полной замены оборудова-

ния, все вентиляторы должны иметь разъемные крепления.
