ERBA 17001 User manual

BEDIENUNGSANLEITUNG: Hobbykompresor Ölfrei*
INSTRUCTION MANUAL: Hobby Air Compressor oil-free*
MODE D‘EMPLOI: Compresseur d’air sans huile de loisir*
NÁVOD NA OBSLUHU: Hobby bezolejový vzduchový kompresor*
NÁVOD K OBSLUZE: Hobby bezolejový vzduchový kompresor *
INSTRUKCJA OBSŁUGI: Bezolejowa sprężarka powietrza hobbistyczna*
MANUALE DI ISTRUZIONI: Compressore d‘aria senza olio ad uso hobbistico*
HASZNÁLATI ÚTMUTATÓ: Hobbi olajmentes légkompresszor *
UPUTE ZA UPORABU: Hobi bezuljni zračni kompresor *
РЪКОВОДСТВО С ИНСТРУКЦИИ: Любителски безмаслен компресор за въздух*
NAVODILA ZA UPORABO: Hobi zračni kompresor brez olja*
MANUAL DE INSTRUCȚIUNI: Compresor de aer fără ulei pentru hobby*
4
10
16
22
28
34
40
46
52
58
64
70
D
GB
FR
SK
CZ
PL
IT
HU
HR
BG
SL
RO

1
5
4
6
10
9
8
7
2
3

* Technische Änderungen vorbehalten
* Technical changes reserved
* Sous réserve de modifications techniques
* Technické zmeny vyhradené
* Technické změny vyhrazeny
* Producent zastrzega sobie prawo do wprowadzania zmian technicznych
* Soggetto a modifiche tecniche
* A műszaki változtatások joga fenntartva
* Pridržavamo pravo na tehničke izmjene
* запазено е правото за технически промени
* Pravice do tehničnih sprememb pridržane
* Ne rezervăm dreptul de a efectua modificări tehnice

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Bedienungsanleitung
17001
Stand: 09/2017
Druck- und Satzfehler vorbehalten!
Seite 4
DE - BEDIENUNGSANLEITUNG
INHALT
1. Sicherheitshinweise
2. Produktbeschreibung
3. Bestimmungsgemäße Verwendung
4. Einsatzbeschränkungen
5. Technische Daten
6. Geräuschemissionswerte
7. Notwendige Informationen für die Inbetriebnahme
8. Bedienungshinweise / Fehlerbeschreibung
9. Service und Ersatzteile
10. Garantie
11. Entsorgung
12. Rechtliche Hinweise
13. Konformitätserklärung
Seite
5
6
6
6
6
6
7
7
8
8
8
8
9

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Bedienungsanleitung
17001
Stand: 09/2017
Druck- und Satzfehler vorbehalten!
Seite 5
DE - BEDIENUNGSANLEITUNG
Bitte lesen Sie vor der Inbetriebnahme des Gerätes zu Ihrer eigenen Sicherheit dieses Handbuch
und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen,
legen Sie diese Gebrauchsanleitung immer bei. Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachtung dieser Anleitung und den Sicherheitshinweisen entstehen.
Wenn Sie Schutzvorrichtungen entfernen, verändern oder andere bauliche Verände-
rungen vornehmen entfällt jegliche Haftung des Herstellers!!
1. SICHERHEITSHINWEISE
Halten Sie Ihren Arbeitsbereich sauber um Unfälle zu vermeiden.
Verwenden Sie das Gerät nicht in der Nähe von Zündquellen.
Halten Sie Kinder von Ihrem Arbeitsbereich fern.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizkörper etc. um die Ge-
fahr eines elektrischen Schlages zu minimieren.
Verwenden Sie das Gerät nicht in feuchter oder nasser Umgebung.
Tragen Sie das Gerät niemals am Stromkabel. Ziehen Sie niemals am Kabel um das Gerät aus-
zustecken. Überprüfen Sie das Stromkabel regelmässig auf Beschädigungen.
Wenn Sie das Gerät im Freien verwenden, schliessen Sie es nur an speziell für Aussennwendun-
gen geeignete Steckdosen oder Verlängerungskabel an.
Verwenden Sie immer geegnete Schutzkleidung und Augenschutz.
Um ein ungewolltes Anlaufen zu verhindern, vergewissern Sie sich, dass das Gerät ausgeschaltet
ist, bevor Sie es anstecken.
Tragen Sie keine Kleidung oder Schmuckstücke, die sich aufgrund ihrer Länge im laufenden
Gerät verfangen können.
Trennen Sie das Gerät immer vom Stromnetz wenn sie Werkzeugwechsel oder Wartungsarbeiten durchführen.
Lassen Sie das Gerät niemals unbeaufsichtigt, wenn Kinder in der Nähe sind.
Überprüfen Sie das Gerät vor jedem Gebrauch auf Beschädigungen.
Lassen sie Ihr Gerät nur von qualifiziertem Fachpersonal reparieren und verwenden Sie nur Original-Ersatzteile.
Der unbenutzte Kompressor sollte in einem trockenen, verschlossenen Raum und für Kinder
nicht erreichbar aufbewahrt werden.
Halten Sie das Gerät sauber.

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Bedienungsanleitung
17001
Stand: 09/2017
Druck- und Satzfehler vorbehalten!
Seite 6
DE - BEDIENUNGSANLEITUNG

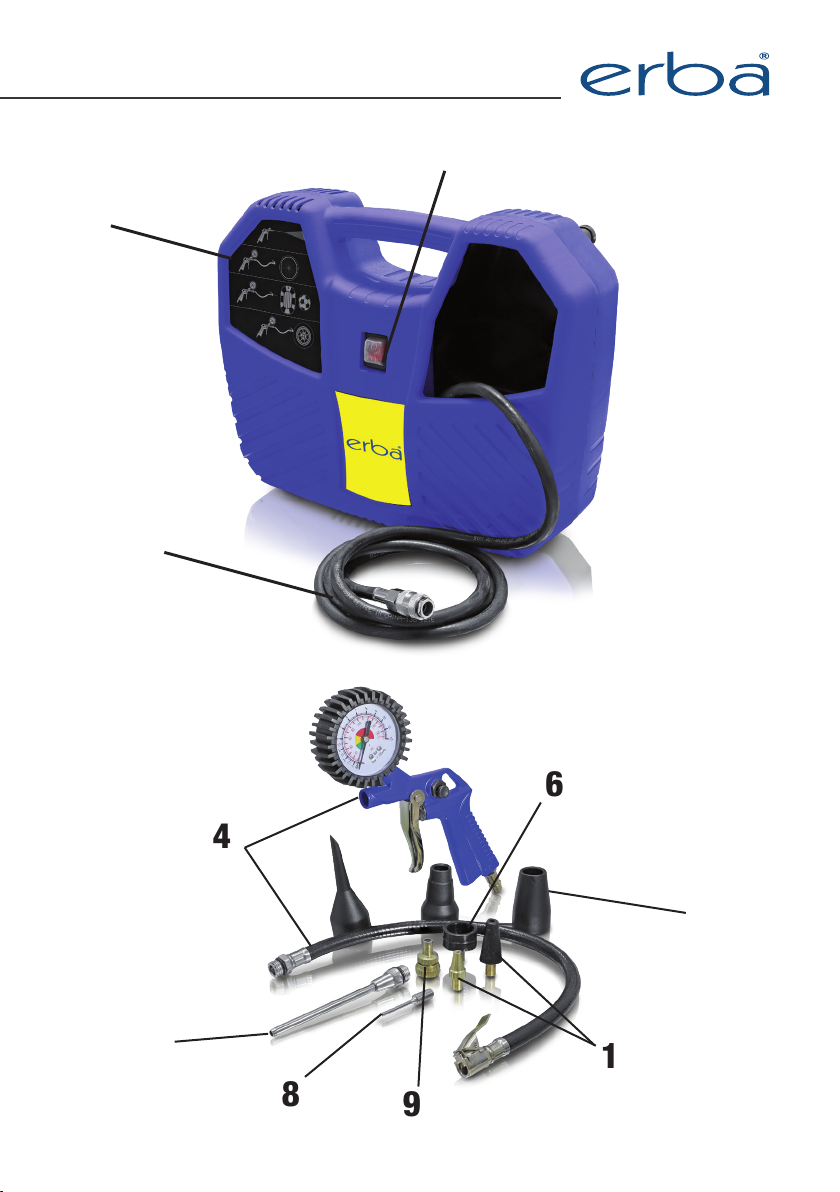

2. PRODUKTBESCHREIBUNG
1. Druckluftschlauch
2. Ein/Aus Schalter
3. Stromanschluß
4. Luftpistole + Reifenfüllerschlauch
5. Div. Adapter (Schlauchboote, Luftmatratzen, etc.)
6. Halterung f. (5)
7. Ausblasdüse
8. Ballnadel
9. Ventiladapter
10. Universaladapter
Der Kompressor dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge, welche mit
einer Luftmenge bis ca. 180 l/min. betrieben werden können (z.B. Reifenfüller, Ausblaspistole und
Lackierpistole). Aufgrund der begrenzten Luftfördermenge ist es nicht möglich, Werkzeuge zu be-
treiben, welche einen sehr hohen Luftverbrauch aufweisen (z.B. Schwingschleifer, Stabschleifer und
Schlagschrauber).
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Bitte beachten Sie, dass dieses Gerät bestimmungsgemäß nicht für den gewerblichen Einsatz kon-
struiert wurde. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks-
oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.
4. EINSATZBESCHRÄNKUNGEN
5. TECHNISCHE DATEN
Netzanschluss:
Motorleistung:
Kompressor-Drehzahl:
Betriebsdruck:
Ansaugleistung:
Schallleistungspegel LWA:
Schalldruckpegel LpA:
Schutzart:
Gerätegewicht:
230 V ~ 50 Hz
1,5 PS/1100 W, S3 15%
3750 U/min-1
max. 8 bar
180 l/min.
97 dB (A) ± 3 dB
83 dB (A) ± 3 dB
IP 20
5,5 kg
Siehe Technische Daten.
6. GERÄUSCHEMISSIONSWERTE

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Bedienungsanleitung
17001
Stand: 09/2017
Druck- und Satzfehler vorbehalten!
Seite 7
DE - BEDIENUNGSANLEITUNG
7. NOTWENDIGE INFORMATIONEN FÜR DIE INBETRIEBNAHME
Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sofort dem Transportunter-
nehmen melden, mit dem der Kompressor angeliefert wurde.
Auf trockene und staubfreie Ansaugluft achten.
8. BEDIENUNGSHINWEISE / FEHLERBEHEBUNG
Schnellkupplung (1)
Anschließen:
Schieben Sie den Nippel Ihres Druckluftschlauches in die Schnellkupplung, Hülse springt automa-
tisch nach vorn.
Trennen:
Ziehen Sie die Hülse zurück und entfernen Sie den Schlauch.
Bedienen Sie den Ein/Aus Schalter (2) um das Gerät ein- bzw. auszuschalten. Beachten Sie die
maximale durchgehende Betriebsdauer „S3 15%“ (1,5 Minuten Einschaltdauer, 8,5 Minuten Ab-
kühlzeit). Nachdem Sie das Gerät abgeschaltet haben entweicht die Restluft aus dem Schlauch aus
dem Kompressor - das dabei zu hörende Zischen ist normal und kein Grund zur Sorge.
Fehlerbehebung:
Kompressor läuft nicht
Ursache: Netzspannung nicht vorhanden.
Lösung: Kabel, Netzstecker, Sicherung und Steckdose überprüfen.
Ursache: Netzspannung zu niedrig.
Lösung: Zu lange Verlängerungskabel vermeiden. Verlängerungskabel mit ausreichendem Aderquer
schnitt verwenden (mind. 2,5 mm
2
).
Ursache: Außentemperatur zu niedrig.
Lösung: Nicht unter +5° C Außentemperatur betreiben.
Ursache: Motor überhitzt.
Lösung: Motor abkühlen lassen ggf. Ursache der Überhitzung beseitigen.
Kompressor läuft, jedoch kein Druck
Ursache: Dichtungen kaputt.
Lösung: Dichtungen überprüfen, kaputte Dichtungen bei einer Fachwerkstatt ersetzen lassen.

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Bedienungsanleitung
17001
Stand: 09/2017
Druck- und Satzfehler vorbehalten!
Seite 8
DE - BEDIENUNGSANLEITUNG
9. SERVICE UND ERSATZTEILE
Alle Rechte vorbehalten. Dieses Handbuch ist urheberrechtlich geschützt. Vervielfältigung in me-
chanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstel-
lers ist verboten.
Das Produkt befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Ver-
packung ist Rohstoff und wiederverwendbar oder kann wieder dem Rohstoffkreislauf zugeführt
werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metalle,
Kunststoffe, Flüssigkeiten, Öle, etc. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fra-
gen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach.
12. RECHTLICHE HINWEISE
11. ENTSORGUNG
10. GEWÄHRLEISTUNG
Es gelten die gesetzlichen Gewährleistungsbestimmungen.
Verwenden Sie nur Original-Ersatzteile.

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Bedienungsanleitung
17001
Stand: 09/2017
Druck- und Satzfehler vorbehalten!
Seite 9
DE - BEDIENUNGSANLEITUNG
KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY
Modelle/models:
17001 Hobbykompressor ölfrei
ERBA GmbH, Talpagasse 6, 1230 Wien, erklärt hiermit dass das angeführte Modell den folgenden
CE/RoHS Qualitätsstandards, Prüfungen und maßgeblichen Sicherheitsanforderungen entspricht:
Maschinenrichtline: 2006/42/EC
Elektromagnetische Verträglichkeitsrichtlinie: 2004/108/EC
ROHS: 2002/95/EC
– EN 60335-1:2012/A11:2014
– EN 1012-1:2010
– AfPS GS 2014:01 PAK
– EN 55014-1:2006/A2:2011
– EN 55014-2:2015
– EN 61000-3-2:2014
– EN 61000-3-3:2013
Wien, 01.09. 2017
For and on behalf of ERBA GmbH (authorized signature)
Dominik Schilling
Technischer Koordinator
ERBA GmbH, Talpagasse 6, 1230 Wien, Austria

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Instruction manual
17001
Issue: 09/2017
Changes, print, punctuation and other errors reserved!
Page 10
GB - INSTRUCTION MANUAL
Table of contents
1. Safety instructions
2. Product description
3. Designated use
4. Restrictions of use
5. Technical data
6. Noise emission values
7. Important information for initial operation
8. Operation instructions
9. Service and replacement parts
10. Warranty
11. Disposal
12. Legal information
13. Declaration of conformity
Page
11
12
12
12
12
12
13
13
14
14
14
14
15

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Instruction manual
17001
Issue: 09/2017
Changes, print, punctuation and other errors reserved!
Page 11
GB - INSTRUCTION MANUAL
Read this material before using this product. Failure to do so can result in serious injury. KEEP THIS
MANUAL. When giving this machine to third parties, always include this manual. We do not accept
any liabilities for accidents or damages that result from misuse. Removal/Alteration of any
safety devices or of the machine in general will result in the loss of warranty. The
buyer assumes all risk and liability arising out of his or her repairs/alterations to the
original product or replacement parts thereto, or arising out of his or her installation
of replacement parts thereto.
1. SAFETY INSTRUCTIONS
Always keep your work area well lit, clean and free of obstacles.
Do not use the product in the vicinity of ignition sources.
Keep children away from your work area.
Avoid contact with grounded surfaces (eg. pipes, radiators, etc.) to avoid the risk of electric shock.
Do not use the product in moist or wet areas.
Never carry the product on its electric cord. Do not pull the cord to unplug the product. Check
the cord for any damage on a regular basis.
When using the product outdoors, always use suitable outdoor-extension cords/outlets.
Always use propper personal protection equipment (eye-protection, gloves, etc.).
Make sure the product is turned off when plugging in the cable.
Do not wear loose clothing, jewellery or any other accessory that might get caught in the ma-
chine. If you have long hair, wear a hair-net.
Always disconnect the powercord when doing maintainance work.
Never leave the product unattended when children are present.
Check the product for any sign of damage each time before you use it.
Do not attempt to repair the product when it is damaged! Repair work must only be done by
authorized, qualified service technicians.
When unused, the compressor should be stored in a dry, locked room out of reach for children.
Keep the compressor clean.

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Instruction manual
17001
Issue: 09/2017
Changes, print, punctuation and other errors reserved!
Page 12
GB - INSTRUCTION MANUAL
2. PRODUCT DESCRIPTION
The hobby-compressor is designed to provide compressed air for air tools that can be operated with
an air flow of up to 180l/min (tire inflator guns, air dust blow guns, etc.). Due to the limited air flow
capacity it is not possible to operate air tools that require large amunts of air flow (air sanders, air
saws, impact hammers, etc.). Any other use is prohbited. The buyer accepts all liabilities, legal and
otherwise, for any damage or injury resulting from improper use of the product (i.e. any other use
than the above stated designated use).
3. DESIGNATED USE
Please note, that this product is not designed for commercial or industrial use. We accept no liability
or warranty claims should the product be used in industrial and/or commercial operations.
4. RESTRICTIONS
5. TECHNICAL DATA
Rated power:
Engine power:
Engine rpm:
Working pressure:
Air consumption:
Sound power level LwA:
Sound pressure level LpA:
IP Class:
Weight:
230 V ~ 50 Hz
1,5 PS/1100 W, S3 15%
3750 U/min-1
max. 8 bar
180 l/min.
97 dB (A) ± 3 dB
83 dB (A) ± 3 dB
IP 20
5,5 kg
See technical data.
6. NOISE EMISSION VALUES
1. Air hose
2. On/Off switch
3. Power connector
4. Air gun + tire inflating hose
5.Various adapters (rubber boats,air mattresses, etc.)
6. Holder for (5)
7. Dustgun nozzle
8. Ballneedle
9. Tire valve adapter
10. Universal adapter

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Instruction manual
17001
Issue: 09/2017
Changes, print, punctuation and other errors reserved!
Page 13
GB - INSTRUCTION MANUAL
7. IMPORTANT INFORMATION FOR INITIAL OPERATION
Check the product for transport any damage. Notify the carrier if you find any transport damage.
Position the compressor as close to the working area as possible to avoid long air hoses and
extension cords.
Intake air must be dry and clean.
After filling the air tank the compressor engine must cool down for 2-5 minutes to avoid over-
heating.
8. OPERATION INSTRUCTIONS
Quick coupling (1)
Connect:
Put the plug of your hose directly into the coupling untill you hear a clicking sound.
Disconnect:
Pull back the sleeve of the quick coupling and pull out the plug.
Use the on/off switch (2) to operate the compressor. The maximum continous operation is „S3 15%“
(1.5 min on and then 8.5 min off for cooldown). After the engine is switched off, the remaining air
from the hose will vent with an audible hissing noise. This is normal and no sign of damage.
Troubleshooting:
Compressor engine does not work
Cause: No power present.
Solution: Check cables, plugs, fuses and outlets.
Cause: Power level too low.
Solution: Avoid using long extension cords. If you have to use extension cords, make sure they are
sufficently thick (at least 2.5 mm2).
Cause: Ambient temperature too low.
Solution: Do not operate below 5 °C.
Cause: Engine overheating.
Solution: Let the engine cool down. Do not operate above 40°C ambient temperature.
Compressor engine working, but no pressure
Cause: Seals leaky.
Solution: Check seals and let a certified technician replace them.

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Instruction manual
17001
Issue: 09/2017
Changes, print, punctuation and other errors reserved!
Page 14
GB - INSTRUCTION MANUAL
Use original spare parts only.
9. SERVICE AND REPLACEMENT PARTS
All rights reserved. This manual is copyrighted. Reproduction in and form (digital, print, etc.) is
strictly prohibited without the written permission of ERBA GmbH.
Our products are packed in order to prevent damage during transport. Packing materials are va-
luable resurces and therefore can and should be recycled. The product itself consists of various
materials (metals, oils, plastic, etc.) and should be disposed with care and in accordance with your
federal and local disposal regulations.
12. LEGAL INFORMATION
11. DISPOSAL
Legal warranty regulations apply.
10. WARRANTY

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
Instruction manual
17001
Issue: 09/2017
Changes, print, punctuation and other errors reserved!
Page 15
GB - INSTRUCTION MANUAL
DECLARATION OF CONFORMITY
Models:
17001 Hobby Air Compressor oilfree
ERBA GmbH, Talpagasse 6, 1230 Wien, hereby states, that the mentioned model meet the
following CE/RoHS quality standards, approvals and relevant safety requirements:
Machinery Directive: 2006/42/EC
EMC Directive: 2014/30/EC
ROHS: 2002/95/EC
– EN 60335-1:2012/A11:2014
– EN 1012-1:2010
– AfPS GS 2014:01 PAK
– EN 55014-1:2006/A2:2011
– EN 55014-2:2015
– EN 61000-3-2:2014
– EN 61000-3-3:2013
Wien, 01.09. 2017
For and on behalf of ERBA GmbH (authorized signature)
Dominik Schilling
Technical coordinator
ERBA GmbH, Talpagasse 6, 1230 Wien, Austria

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
MODE D‘EMPLOI
17001
Édition: 09/2017
Sous réserve de modifications, différences!
Page 16
FR - MODE D‘EMPLOI
Table des matières
1. Consignes de sécurité
2. Description du produit
3. Usage conforme
4. Restrictions d‘utilisation
5. Données techniques
6. Valeurs d‘émissions sonores
7. Informations importantes pour la première utilisation
8. Utilisation
9. Entretien/pièces de rechange
10. Garantie
11. Mise au rebut
12. Mentions légales
13. Déclaration de Conformité
Recherche
17
18
18
18
18
18
19
19
20
20
20
20
21

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
MODE D‘EMPLOI
17001
Édition: 09/2017
Sous réserve de modifications, différences!
Page 17
FR - MODE D‘EMPLOI
Lisez ce document avant d‘utiliser le produit. Faute de quoi, vous vous exposez à un risque de gra-
ves blessures corporelles. GARDEZ CE MODE D‘EMPLOI Si vous donnez cette machine à une autre
personne, donnez-lui impérativement ce mode d‘emploi. Nous déclinons toute responsabilité pour
les dommages ou accidents résultant d‘une utilisation non conforme. L‘enlèvement/altération
d‘un des dispositifs de sécurité ou de la machine dans son ensemble entraîne la perte de
la garantie. L‘acheteur assume la totalité des risques et responsabilités découlant de ses
réparations/altérations du produit original ou de ses pièces de rechange, ou découlant de
son installation des pièces de rechange.
1. CONSIGNES DE SÉCURITÉ
Faites en sorte que l‘aire de travail reste toujours propre, dégagée et bien éclairée.
N‘utilisez pas l‘appareil à proximité de sources d‘allumage.
Veillez à ce que les enfants restent à distance de l’aire de travail.
Évitez tout contact avec des surfaces mises à la terre (ex : canalisations, radiateurs etc.), afin
d‘éviter tout risque de choc électrique.
N‘utilisez pas l‘appareil dans un endroit mouillé ou humide.
Ne portez jamais l‘appareil en le tenant par son câble électrique. Ne le débranchez pas en tirant
sur le câble. Vérifiez régulièrement que le câble n‘est pas abîmé.
Si vous devez utiliser l‘appareil en extérieur, assurez-vous que la prise et l‘éventuelle rallonge
conviennent pour une utilisation en extérieur.
Munissez-vous toujours d‘un équipement de protection individuelle adéquat (gants, lunettes de
protection etc.).
Vérifiez que le bouton marche/arrêt est en position d‘arrêt avant de brancher l‘appareil.
Évitez de porter des vêtements amples, des bijoux et tout autre accessoire susceptible d‘être
happé par la machine. Si vous avez les cheveux longs, mettez un filet à cheveux.
Débranchez toujours le câble avant toute manipulation d‘entretien.
Ne laissez en aucun cas l‘appareil sans surveillance si des enfants se trouvent à proximité.
Avant chaque utilisation de l‘appareil, examinez-le afin de vous assurer qu‘il n‘est pas endommagé.
N‘essayez pas de réparer l‘appareil s‘il est endommagé ! Toute réparation doit être confiée à un
technicien de réparation dûment qualifié et agréé.
Lorsqu’il n’est pas utilisé, le compresseur doit être entreposé dans une pièce sèche et verrouil-
lée hors de portée des enfants.
Maintenez le compresseur propre.

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
MODE D‘EMPLOI
17001
Édition: 09/2017
Sous réserve de modifications, différences!
Page 18
FR - MODE D‘EMPLOI
2. DESCRIPTION DU PRODUIT
Le compresseur de loisir est conçu pour fournir de l’air comprimé aux outils pneumatiques pouvant
fonctionner avec un débit d’air jusqu’à 180 l/min (soufflettes de gonflage des pneus, soufflettes
anti-poussières, etc.). À cause du débit d’air limité, il n’est pas possible d’utiliser des outils pneuma-
tiques nécessitant des débits d’air élevés (ponceuse, scie, marteau-burineur pneumatiques, etc.).
Tout autre type d’utilisation est à proscrire. L‘acheteur assume l‘ensemble des responsabilités,
légales ou autres, pour les éventuels dommages ou blessures résultant d‘une utilisation incorrecte
de l‘appareil (c.à.d. toute utilisation non conforme, voir ci-dessus).
3. USAGE CONFORME
Veuillez noter que ce produit n‘a pas été conçu pour être utilisé dans un environnement industriel ou
commercial. Nous déclinons toute responsabilité et toute garantie à partir du moment où l‘appareil
est utilisé dans un environnement industriel et/ou commercial.
4. RESTRICTIONS
5. DONNÉES TECHNIQUES
Puissance nominale:
Puissance du moteur:
Régime moteur:
Pression de fonctionnement:
Consommation d’air:
Niveau de puissance sonore LwA:
Niveau de pression sonore LpA:
Casse IP:
Poids:
230 V ~ 50 Hz
1,5 PS/1100 W, S3 15%
3750 tr/min
max. 8 bar
180 l/min.
97 dB (A) ± 3 dB
83 dB (A) ± 3 dB
IP 20
5,5 kg
Voir données techniques.
6. VALEURS D‘ÉMISSIONS SONORES
1. Tuyau d’air
2. Interrupteur marche/arrêt
3. Connecteur d’alimentation
4. Soufflette + tuyau de gonflage des pneus
5. Embouts de gonflage (pour bateaux gonflables,
matelas gonflables, etc.)
6. Support pour (5)
7. Buse à poussières
8. Aiguille de gonflage
9. Embout de gonflage pour pneu
10. Embout universel

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
MODE D‘EMPLOI
17001
Édition: 09/2017
Sous réserve de modifications, différences!
Page 19
FR - MODE D‘EMPLOI
7. INFORMATIONS IMPORTANTES POUR LA PREMIÈRE UTILISATION
Vérifiez que le produit n’a pas été endommagé pendant le transport. Avisez le transporteur si
vous constatez des dommages causés lors du transport.
Placez le compresseur le plus près possible de la zone de travail pour éviter d’utiliser de longs
tuyaux d’air et des rallonges.
L’air en entrée doit être sec et propre.
8. UTILISATION
Raccord rapide (1)
Raccordement:
Mettez le connecteur de votre tuyau directement dans le raccordement jusqu’à ce que vous enten-
diez un clic.
Déconnexion :
Retirez le manchon du raccord rapide et retirez sur le connecteur.
Appuyez sur l’interrupteur marche/arrêt (2) pour allumer le compresseur. La durée d’utilisation con-
tinue maximale est « S3 15 % », c’est-à-dire 1,5 minute allumé suivie de 8,5 minutes éteint pour
refroidir. Une fois le moteur éteint, l’air restant dans le tuyau s’échappe en produisant un sifflement
audible. C’est normal et ce n’est pas le signe d’un problème.
Dépannage:
Le moteur du compresseur ne fonctionne pas.
Cause: Aucune puissance.
Solution: Vérifiez les câbles, fiches, fusibles et prises.
Cause: Le niveau de puissance est trop bas.
Solution: Évitez d’utiliser de longues rallonges. Si vous devez utiliser des rallonges, veillez à ce
qu’elles soient suffisamment épaisses (au moins 2,5 mm
2
).
Cause: Température ambiante trop basse.
Solution: Ne pas faire fonctionner en dessous de 5 °C.
Cause: Surchauffe du moteur.
Solution: Laissez le moteur refroidir. Ne faites pas fonctionner à une température ambiante
supérieure à 40 °C.
Le moteur du compresseur fonctionne, mais pas de pression
Cause: Les joints fuient.
Solution: Vérifiez les joints et laissez un technicien certifié les remplacer.

ERBA GmbH
A-1230 Wien
Talpagasse 6
Servicehotline: Tel: [phone] - 160 · Fax: [phone] - 960 · E-Mail: [email protected]
MODE D‘EMPLOI
17001
Édition: 09/2017
Sous réserve de modifications, différences!
Page 20
FR - MODE D‘EMPLOI
9. ENTRETIEN/PIÈCES DE RECHANGE
Utilisez uniquement des pièces de rechange d’origine.
Tous droits réservés. Ce mode d‘emploi est protégé par copyright. La reproduction sous toutes ses
formes (imprimée, numérique etc.) est strictement interdite sans l‘autorisation écrite d‘ERBA GmbH.
Nos produits sont emballés de manière à prévenir tout risque de dommages pendant le transport.
Les matériaux d‘emballage constituent des ressources de valeur, qui peuvent et doivent être recy-
clées. Le produit lui-même est constitué de matériaux variés (métaux, huiles, plastique etc.) et doit
donc être éliminé de manière responsable et conforme aux réglementations locales et régionales.
12. MENTIONS LÉGALES
11. MISE AU REBUT
Les garanties légales s’appliquent.
10. GARANTIE
