Espina XTP102 User manual

TRIMMERI Käyttöohje
Alkuperäisten ohjeiden käännös
TRIMMER Bruksanvisning
Översättning av bruksanvisning i original
TRIMMER Instruction manual
Original instructions
Isojoen Konehalli Oy, Keskustie 26, 61850 Kauhajoki As, Finland
Tel. [phone] • Fax [phone] • [e-mail] • www.ikh.fi
XTP102
Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. Läs noggrant igenom bruksanvisningen innan du använder apparaten och följ alla angivna instruktioner. Spara instruktionerna för senare behov. Read the instruction manual carefully before using the appliance and follow all given instructions. Save the instructions for further reference.
!

2
JOHDANTO
Onnittelumme tämän laadukkaan ESPINA-tuotteen valinnasta! Toivomme
ostamasi laitteen olevan suureksi avuksi työssäsi. Muista lukea käyttöohje ennen
laitteen käyttöönottoa varmistaaksesi turvallisen käytön. Epäselvissä tilanteissa
tai ongelmien ilmetessä ota yhteys jälleenmyyjään tai maahantuojaan.
Toivotamme Sinulle turvallista ja miellyttävää työskentelyä laitteen kanssa!
TURVAOHJEET
LUE NÄMÄ OHJEET HUOLELLISESTI LÄPI JA HUOMIOI TURVAOHJEET JA
VAROITUKSET. KÄYTÄ LAITETTA OIKEIN JA HUOLELLISESTI SILLE SUUNNITELTUUN
KÄYTTÖTARKOITUKSEEN. OHJEIDEN NOUDATTAMATTA JÄTTÄMINEN VOI JOHTAA
VAKAVIIN HENKILÖ- JA/TAI OMAISUUSVAHINKOIHIN. PIDÄ NÄMÄ OHJEET
TALLELLA MYÖHEMPÄÄ TARVETTA VARTEN JA LUOVUTA NE LAITTEEN MUKANA
ETEENPÄIN MAHDOLLISELLE UUDELLE OMISTAJALLE.
-Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja sellaiset henkilöt, joiden
fyysiset, aistinvaraiset tai henkiset ominaisuudet ovat alentuneet tai joilla ei ole
kokemusta ja tietoa, jos heitä valvotaan tai heitä on opastettu käyttämään laitetta
turvallisesti ja jos he ymmärtävät laitteen käyttöön liittyvät vaarat. Lapset eivät saa
leikkiä laitteella. Lapset eivät saa puhdistaa laitetta eivätkä he saa tehdä laitteen
hoitotoimenpiteitä ilman valvontaa.
-Pidä lapset, ulkopuoliset ja myös mahdolliset aputyöntekijät vähintään 15 metrin päässä
laitteesta! Laitteen käyttäjä on vastuussa työalueella olevista henkilöistä ja esineistä.
-Ole aina tarkkana ja keskity työhön. Laitetta käytettäessä on noudatettava aina erityistä
huolellisuutta ja varovaisuutta. Laitetta ei saa koskaan käyttää väsyneenä, sairaana tai
alkoholin, lääkkeiden, huumeiden tai muiden havainto- ja reaktiokykyyn vaikuttavien
aineiden vaikutuksen alaisena.
-Käytä aina asianmukaisia suojavarusteita laitetta käyttäessäsi (mm. kypärä, suojalasit,
kuulonsuojaimet, luistamattomat työkengät ja suojakäsineet).
-Käytä asianmukaista vaatetusta. Älä käytä liian väljiä vaatteita tai koruja, jotka saattavat
tarttua laitteen liikkuviin osiin. Sido pitkät hiukset kiinni.
-Laitetta saa käyttää ainoastaan päivänvalossa, ei koskaan näkyvyyden ollessa
puutteellinen.
-Kaikki laitteelle suoritettavat puhdistus-, huolto-, korjaus- ja osien vaihtotoimenpiteet on
aina suoritettava moottorin ollessa sammutettuna ja liikkuvien osien ollessa täysin
pysähtyneenä.
-Käytä ainoastaan alkuperäisvaraosia ja -lisävarusteita.
POLTTOAINEEN KÄSITTELYÄ KOSKEVAT VAROITUKSET
-Polttoaine on erittäin helposti syttyvää, ja sen höyryt voivat räjähtää syttyessään.
Tapaturmien välttämiseksi noudata aina erityistä varovaisuutta polttoainetta
käsitellessäsi.
-Kun valmistat polttoaineseosta, käytä aina hyväksyttyä polttoainekanisteria ja suorita
sekoitus hyvin tuuletetussa tilassa ulkona. Älä koskaan tupakoi tai käytä kipinöitä,
avotulta tai muita sytytyslähteitä polttoaineen käsittelyalueen lähettyvillä.
-Älä koskaan suorita tankkausta sisätiloissa.
FI

3
-Sammuta moottori ja anna sen jäähtyä aina ennen tankkausta. Älä koskaan tankkaa
laitetta moottorin ollessa käynnissä – tulipalovaara!
-Pyyhi kaikki polttoaineroiskeet huolellisesti pois kuivalla liinalla.
-Siirrä laite vähintään 3 metrin päähän polttoaineen täyttöpaikasta ennen moottorin
käynnistämistä.
-Hävitä polttoaine koneen käyttömaan ympäristönsuojelumääräysten mukaisesti – älä
kaada sitä viemäriin, maaperään tai veteen.
KÄYTTÖÄ KOSKEVAT VAROITUKSET
-Varmista, että kaikki suoja- ja turvalaitteet ovat moitteettomassa toimintakunnossa.
Laitetta ei saa koskaan käyttää, mikäli jokin suoja- tai turvalaite on irrotettu siitä.
-Käytä ainoastaan hyväkuntoista siimapäätä. Älä koskaan käytä vääntynyttä, kulunutta,
haljennutta tai muulla tavoin vaurioitunutta siimapäätä. Laitetta ei saa käyttää, ennen
kuin vaurioitunut siimapää on vaihdettu uuteen.
-Älä koskaan käynnistä tai käytä laitetta suljetussa tilassa tai rakennuksen sisällä, sillä
tämä aiheuttaa pakokaasuista johtuvan myrkytysvaaran.
-Ennen kuin aloitat työskentelyn, katsele ensin ympärillesi saadaksesi hyvän kuvan
maaperän muodosta ja leikattavasta alueesta. Mikäli havaitset mahdollisia esteitä tai
kohteita, jotka voisivat häiritä työskentelyä, siirrä ne kaikki pois työalueelta ennen
työskentelyn aloittamista.
-Pidä laitteen kahvoista aina tukevasti kiinni molemmin käsin. Pidä laitteen kahvat kuivina
ja puhtaina ja huolehdi, etteivät ne ole öljyisiä tai rasvaisia. Pidä aina jalansija tukevana
äläkä kurkottele. Säilytä tasapaino ja vakaa asento aina työskentelyn aikana.
-Varo pyörivää terää. Älä koskaan vie käsiäsi tai jalkojasi pyörivän terän lähelle.
-Varo laitteesta sinkoutuvia kohteita ja ainesta kuten kiviä, työstöjätettä yms.
-Jotkin osat (esim. moottori ja äänenvaimennin) kuumenevat käytön aikana. Älä koske
laitteen kuumiin osiin käytön aikana tai välittömästi käytön jälkeen – palovammavaara!
Anna laitteen jäähtyä täysin ennen varastointia tai toimenpiteiden suorittamista
laitteelle.
-Muista pitkäkestoiselle tärinälle altistumisen vaikutukset. Pitkäkestoisen työsuorituksen
aikana on suositeltavaa keskeyttää välillä työskentely ja pitää lepotaukoja.
TEKNISET TIEDOT
Moottori 26cm3, 0,8kW, 2-tahti, 9000 rpm
Siimapään nopeus 7800rpm
Siiman paksuus 2mm
Leikkuualue 300mm
Polttoaine bensiinin ja moottoriöljyn seos:
- bensiini: lyijytön 98-oktaaninen
- öljy: 2-tahtimoottoriöljy (esim. Viima 2-tahtiöljy WK2TY)
Polttoaineen seossuhde 40:1, 2,5%
Polttoainesäiliön tilavuus 750ml
Käynnistysmenetelmä narukäynnistys
Paino 5,2kg
Äänitehotaso (LWA) 110dB(A)
Tärinätaso 13m/s²

4
KÄYTTÖKOHTEET
Laitetta saa käyttää vain hyväksytyn alkuperäissiiman kanssa nurmikon leikkaamiseen ja
pienten rikkaruohojen siistimiseen puiden, seinien, pylväiden, nurmikon reunojen ja muiden
hankalien kohteiden läheisyydessä, joihin ei ruohonleikkurilla pääse käsiksi. Laite on
tarkoitettu vain yksityiseen kotitalouskäyttöön.

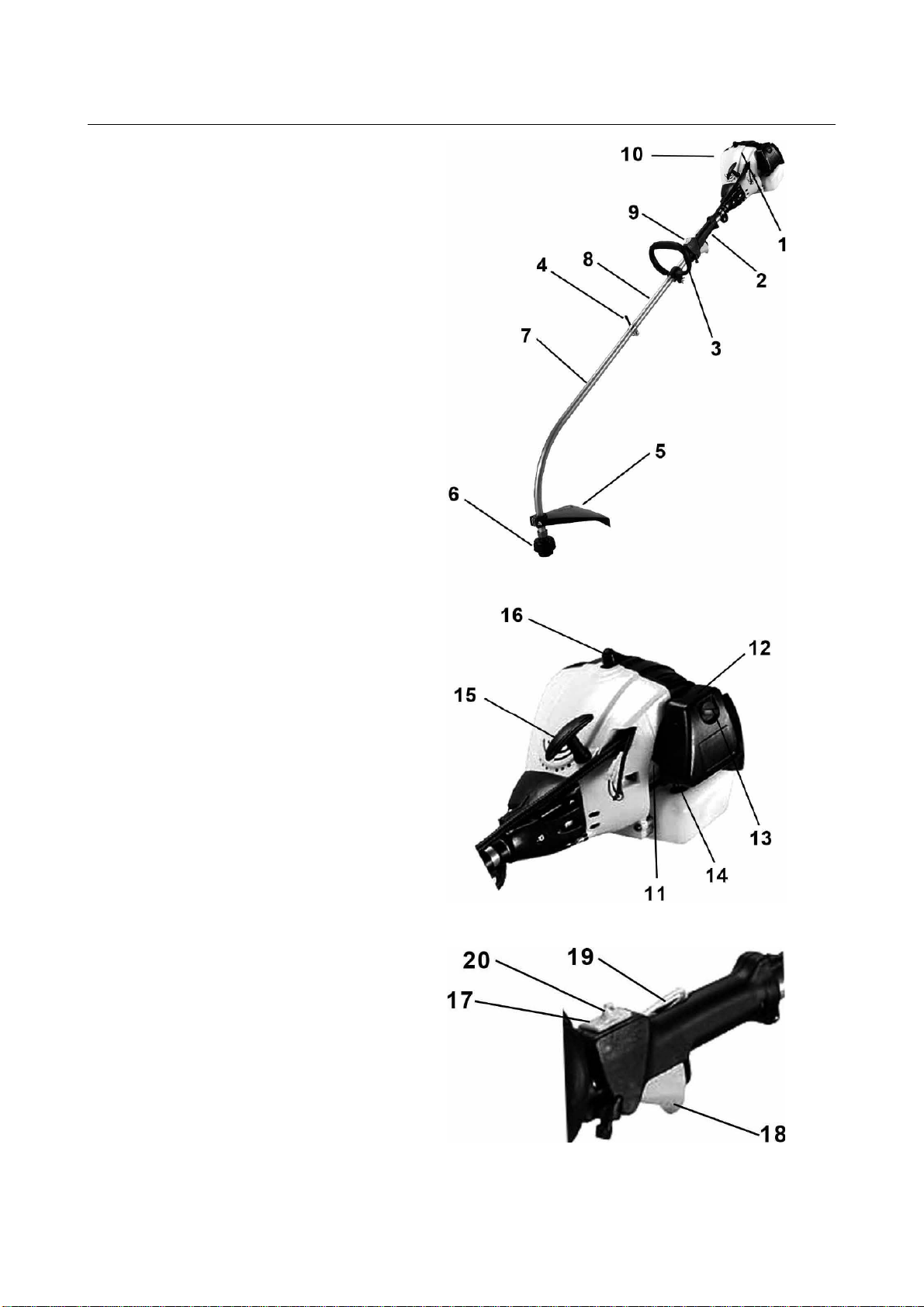

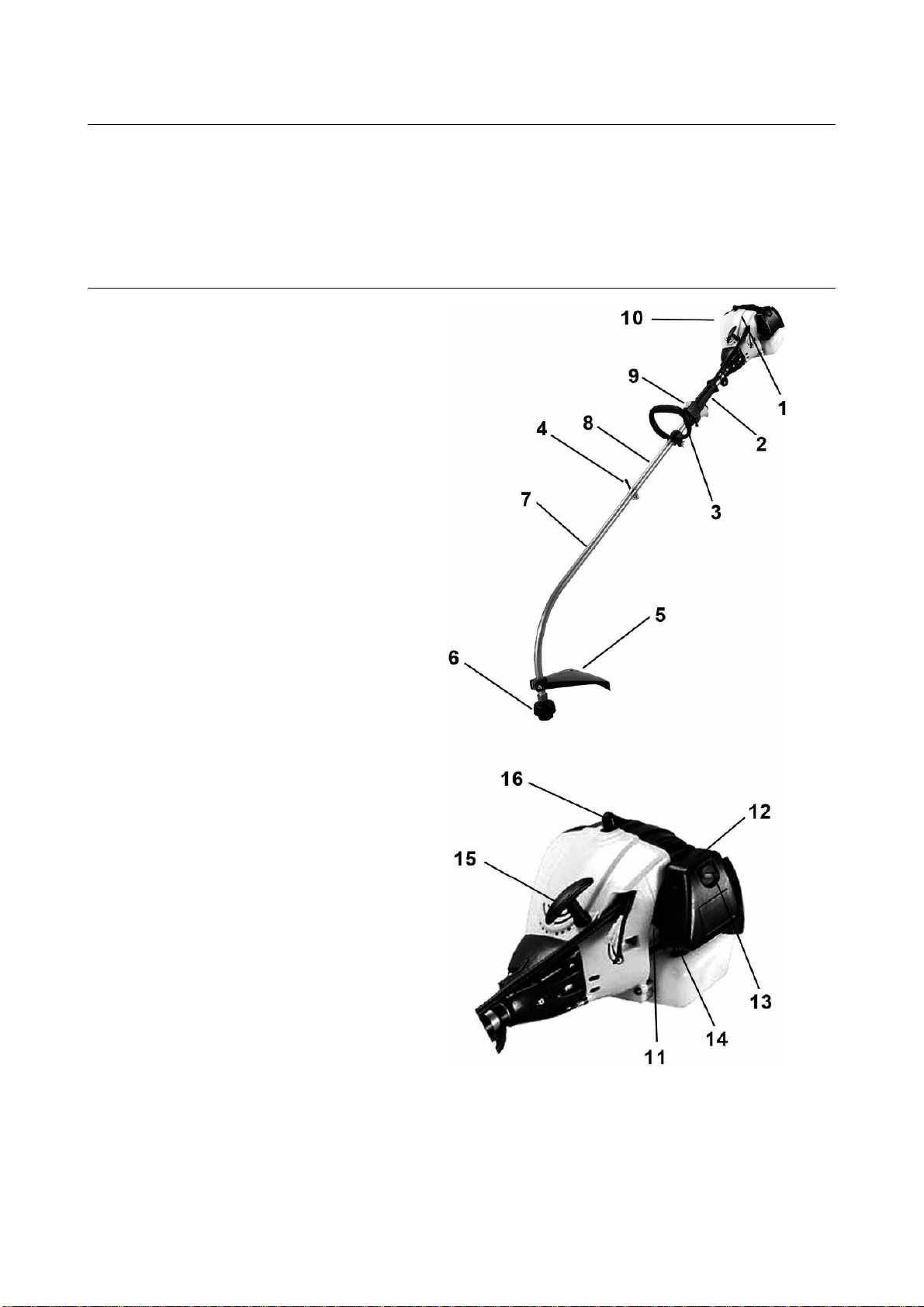

OSAT
1. Moottori (katso osat 11 – 16)
2. Takakahva
3. Etukahva
4. Liitostangon lukitusnuppi
5. Suojus
6. Nylonsiimalla varustettu siimakela
7. Siimaleikkurin alempi varsi
8. Siimaleikkurin ylempi varsi
9. Käyttöyksikkö (katso osat 17 – 20)
10. Polttoainesäiliö ja sen täyttöaukko
11. Primer-pumppu
12. Ilmansuodattimen kotelo
13. Suodatinkotelon salpa
14. Rikastinvipu
15. Käynnistyskahva
16. Sytytystulppa ja sytytysjohdin

6

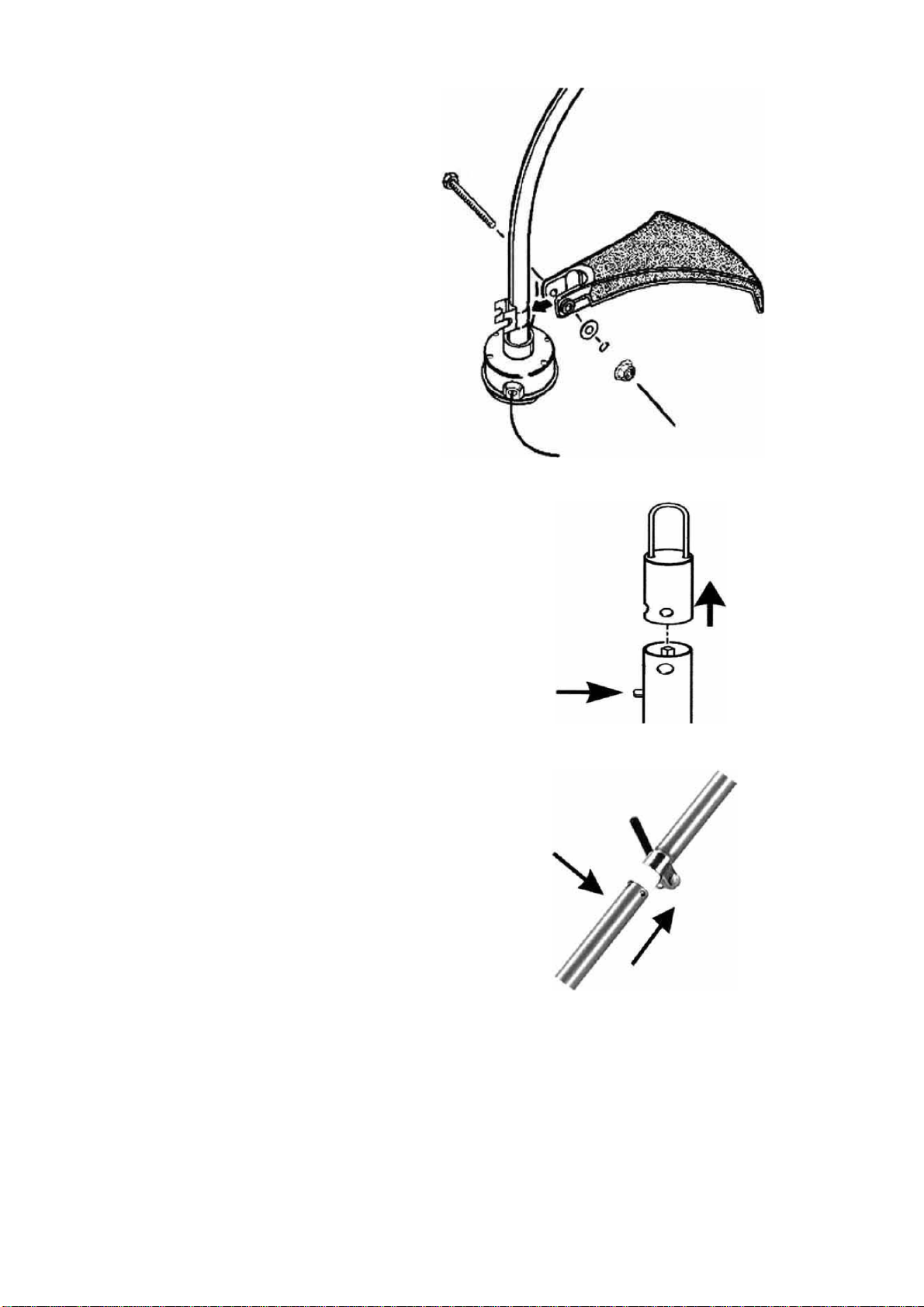

- Irrota kiinnitysosat suojuksesta.
- Paina suojusta takaosasta
kiinnikkeen päälle.
- Paina pultti kiinnikkeen aukon läpi.
- Aseta pultin päälle ensimmäiseksi
alempi aluslevy, ja tämän jälkeen
lukkoaluslevy.
- Ruuvaa kuusiomutteria ja kiristä se
monitoimityökalua käyttämällä.
- Irrota kuljetussuojus siiman
katkaisuterän päältä.
2. Liitä varsiosat toisiinsa
Irrota alemman varsiosan suojatulppa
painamalla lukitustappia ja vetämällä
suojatulppa ulos.
- Paina lukitustappia uudelleen ja paina
alempi varsiosa ylemmän varsiosan sisään
niin, että moottori ja siimapää on kohdistettu
asianmukaisesti toisiinsa.
- Jos varsiosat kiinnittyvät toisiinsa väärin,
korjaa kiinnitystä seuraavasti: Paina
lukitustappia ja kierrä alempaa varsiosaa
niin kauan, että kohdistus on oikein.
- Varmista, että lukitustappi on lukittunut
täysin yhteen rei’istä ja sen pää näkyy
selkeästi.
- Tarvittaessa siirrä hieman alempaa vartta,
kunnes lukitustappi ponnahtaa ulos.
- Kierrä nuppi kireälle käsin.

8
- Kierrä polttoainesäiliön korkki (tiivisteineen) kiinni käsin.
- Pyyhi välittömästi kaikki polttoaineroiskeet pois.
Ennen käyttöä suoritettavat tarkastukset
Tarkasta, että kaikki turvalaitteet ja itse laite ovat kunnossa:
- Tarkasta, että kaikki osat ovat paikallaan asianmukaisesti (erityisesti kiristysnuppi,
suojus ja siimapää).
- Tarkasta koneen mahdolliset vuodot.
- Tarkasta kone silmämääräisesti seuraavilta vahingoilta: vialliset osat, murtumat jne.
Moottorin käynnistäminen ja sammuttaminen
- Aseta laite tasaiselle pinnalle maahan moottorin ja suojuksen varaan paikkaan, jossa ei
ole kasvillisuutta. Ennen laitteen käynnistämistä, varmista, että otteesi laitteesta on
vakaa. Koska siimapää pyörii käynnistyksen aikana, sinun on pystyttävä pitämään
laitteesta kiinni lujasti yhdellä kädellä niin, ettei siimapää osu mihinkään.

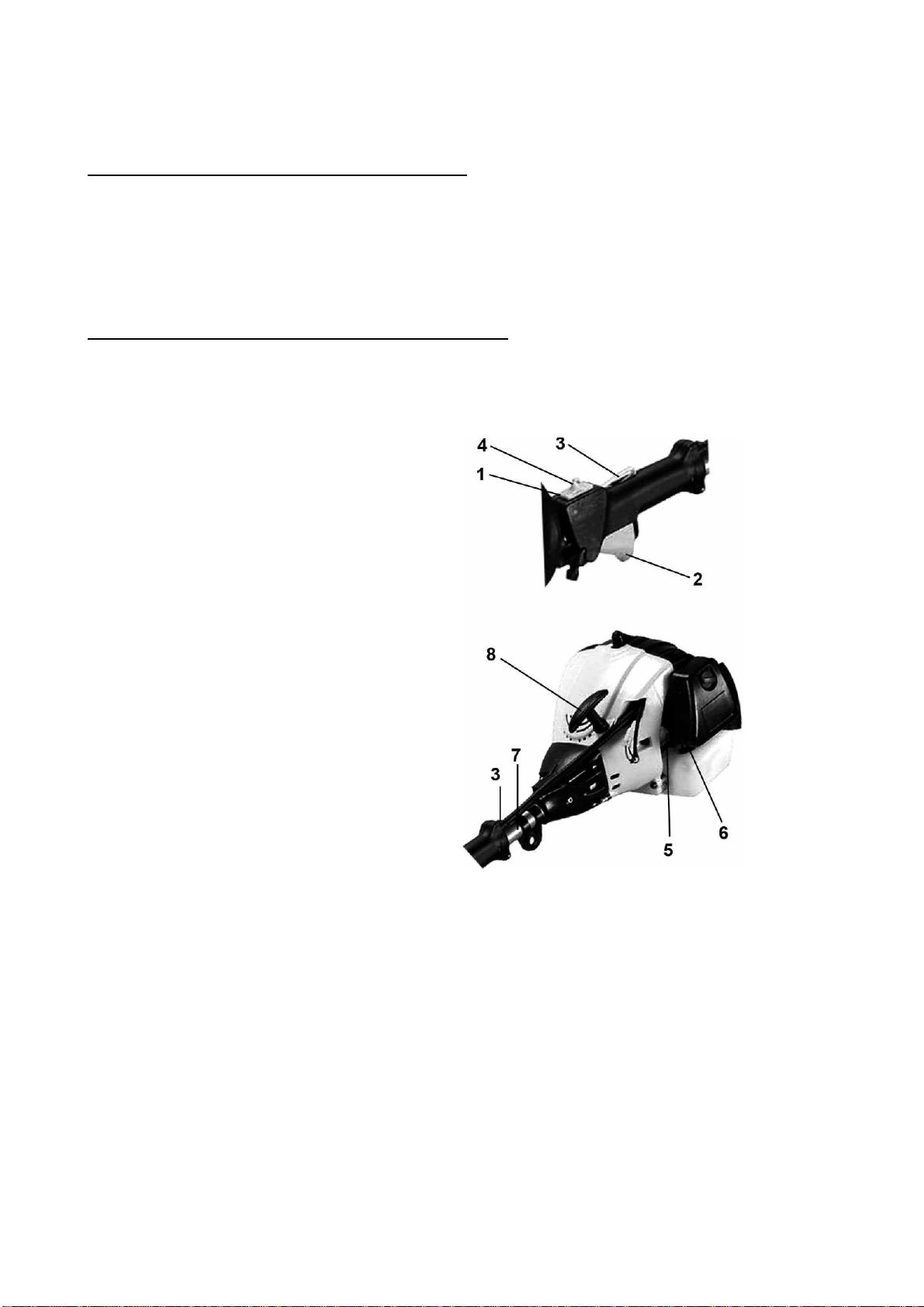

- Aseta KÄYNNISTYS/PYSÄYTYS-
kytkin (4) käynnistysasentoon.
- Paina primer-pumppua (5)
riittävän monta kertaa (n. 10
kertaa), kunnes kuplia ei enää
näy.
- Aseta rikastin (6) täysin alaspäin
(täysi rikastus).
- Paina kaasuvivun vapautinta (3) ja
pidä se alaspainettuna. Paina
sitten kaasuvipua (2) ja pidä se
alaspainettuna.
- Lukitse kaasuvivun lukitus (1)
täysin. Vapauta sitten kaasuvipu
ja kaasuvivun lukitus.
- Pidä vasemmalla kädelläsi kiinni
takakahvasta (7) laitteen
pitämiseksi paikallaan.
- Vedä käynnistyskahvasta (8),
kunnes tunnet vastusta. Tämän
jälkeen jatka vetämistä nopeasti
ja voimakkaasti kunnes moottori
antaa käynnistymisen merkkejä.
- Aseta tällöin rikastin keskiasentoon (puolirikastus).
- Vedä käynnistyskahvasta uudelleen nopeasti ja voimakkaasti kunnes moottori
käynnistyy.
- Noin 15 sekunnin kuluttua aseta rikastinvipu yläasentoon (käyntiasentoon).
HUOM! Kun moottori on lämmin, anna rikastinvivun (3) olla yläasennossa (Käynti). Lämmin
moottori ei tarvitse rikastusta.
- Sammuta laite asettamalla KÄYNNISTYS/PYSÄYTYS-kytkin (4) pysäytysasentoon.

9
Oikea työskentelyasento
Käytä trimmeriä siten, että moottori on aina kehosi oikealla
puolella ja kehosi takana vyötärön korkeudella kuvan
mukaisesti. Pidä laitteen etukahvasta kiinni vasemmalla
kädelläsi ja takakahvasta oikealla kädelläsi siten, että
työskentelyasentosi on miellyttävä ja tasapainoinen. Pidä
laitteesta aina kiinni molemmilla käsillä.
Palovammavaara!
Mikäli pidät laitetta vasemmalla puolellasi, laitteen kuumat pinnat voivat aiheuttaa sinulle
palovammoja.
Leikkaaminen
Käytä leikkaamiseen vain
vasemman puoleisia osia (kuvattu
vaalean harmaana)
Liikuta trimmeriä oikealta
vasemmalle.
Oikean puoleisella alueella
(kuvattu tumman harmaalla),
siima kääntyy käyttäjään päin:
tällä alueella on uudelleen-
kelautumisen vaara ja kohteet
voivat sinkoutua käyttäjään päin
siiman liikkeestä johtuen, mikä voi
aiheuttaa tapaturmia.
Suorita trimmaus aina täydellä
teholla.
Leikkaa pitkä ruoho ylhäältä alaspäin niin, että ruoho ei kietoudu siimakelan ympärille.
Käytä ainoastaan siiman kärkiosaa. Tällä tavalla siimaa kuluu vähemmän eikä ruoho
takerru siimakelaan. Älä vie siimapäätä liian lähelle pylväitä, seiniä, aitoja jne. Kiinteät
kohteet voivat vahingoittaa siimaa nopeasti ja se voi katketa.
Puun kaarna, nuoret puuntaimet ja pensaat voivat vahingoittua siiman osuessa niihin.
Siiman pidentäminen
- Mikäli laite lakkaa leikkaamasta, tai moottori
käy liian nopeasti, siima on todennäköisesti
liian lyhyt.
- Parhaan leikkaustuloksen saat kun pidennät
siimaa niin pitkäksi, että siimaterä leikkaa
sen kuvan mukaisesti.

11

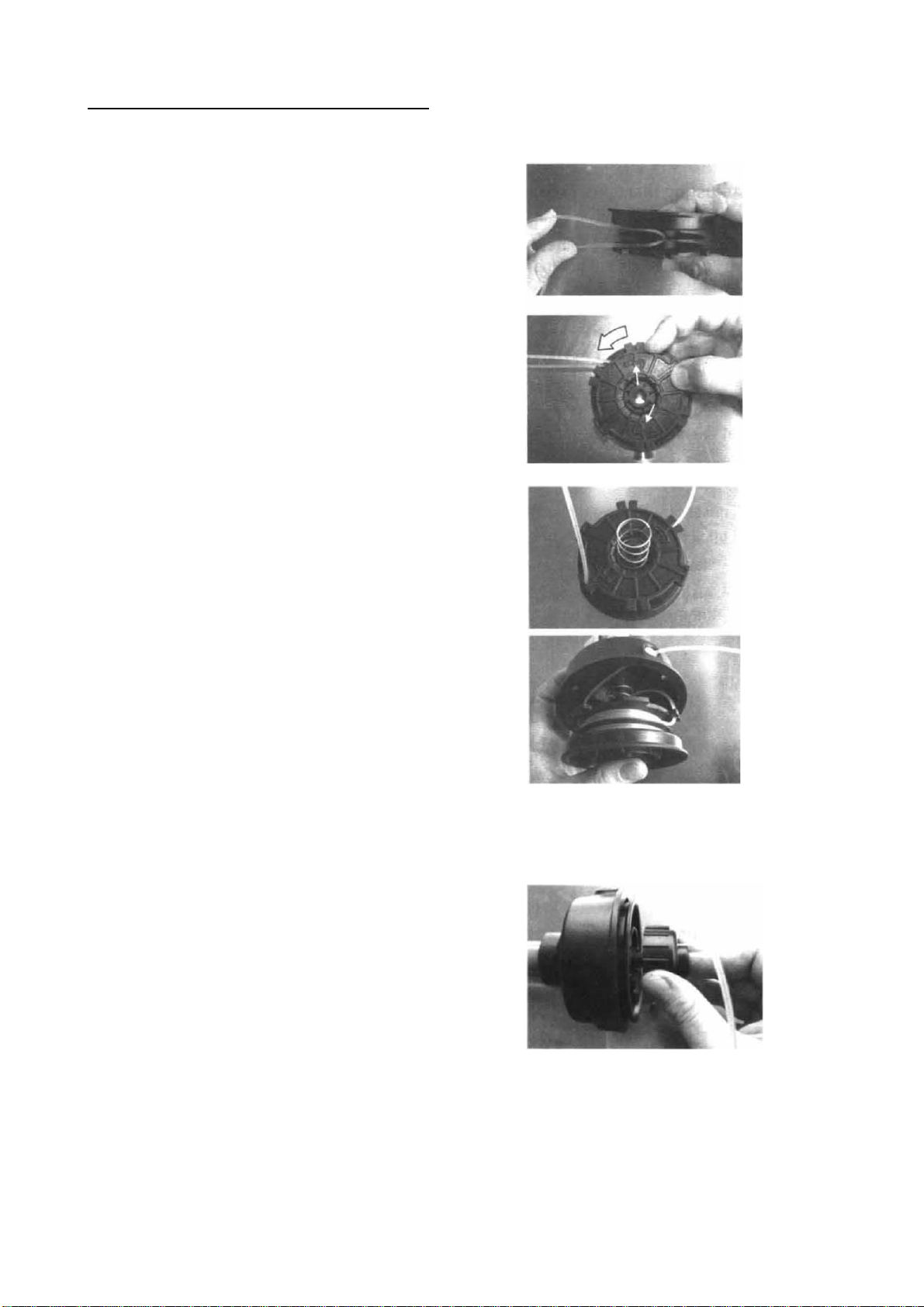

Siiman ja/tai siimakelan vaihtaminen
1. Kierrä siimakelan suojus irti. Irrota siimakela. Älä hävitä jousta!
2. Siiman vaihtaminen:
- Irrota jäljellä oleva siima kokonaan.
- Tee lovi uuden siiman keskelle, ja
kiinnitä se siimakelan uraan.
- Kierrä siimaa kelan molemmilta
puolilta nuolen osoittamaan suuntaan.
3. Siimakelan kiinnitys:
- Paina molempia siimoja vastapäisiin
uriin (siiman pituus n. 15 cm).
- Pujota siimat kelarungon reikiin.
- Paina siimakelaa ja sen jousta
varovasti kelarungon sisälle. Vedä
samalla siimat ulos kelarungon rei’istä.
- Pidä hyvin kiinni siimakelasta.
- Vedä siimoja vuorotellen niin, että ne
liikkuvat vapaasti kelarungon rei'issä.
- Paina siimakelaa sisään ja käännä sitä
myötäpäivään, kunnes se pysähtyy.
- Pidä kiinni siimakelasta ja käännä sitä
kevyesti taaksepäin. Siimakelan täytyy
jäädä kiinteästi sisään painettuun
asentoon.
- Ruuvaa suojus takaisin siimakelaan ja
kiristä se tiukasti kääntämällä sitä käsin.
4. Siiman säätäminen oikeaan pituuteen
- Paina käsin siimakelaa alapuolelta ja vedä siimoja molemmilta puolilta ulos, kunnes
ne ovat pidempiä kuin suojuksen reunat. Leikkaa siimat oikeaan pituuteen
siimaterällä.

12
Säilytys
Anna laitteen jäähtyä ennen varastoimista.
Jos mahdollista, säilytä laitetta
vaakasuorassa asennossa. Varmista, että
polttoainetta ei pääse vuotamaan
kaasuttimesta tai polttoainesäiliöstä.
Jos laitetta on tarkoitus säilyttää pidempi aika
(4 viikkoa tai kauemmin), tyhjennä laitteen
polttoainesäiliö. Käynnistä moottori ja pidä
sitä käynnissä, kunnes se sammuu itsestään,
koska polttoaine loppuu.
Tarvittaessa irrota alempi varsi kuvan
mukaisesti ja ripusta se ylös erikseen:
- Löysää kiristysnuppia.
- Paina lukitustappia sisään ja vedä alempi
varsi pois kevyesti kiertäen.
Paina lukitustappia ja laita suojatulppa
paikalleen kuvan mukaisesti.
Laitteen kuljettaminen
- Anna moottorin jäähtyä.
- Tyhjennä polttoainesäiliö.
- Kiinnitä laite asianmukaisesti, niin ettei se pääse putoamaan tai liikkumaan kuljetuksen
aikana.

13
VIANETSINTÄ
Ongelma Syy Ratkaisu
Moottori ei
käynnisty -Polttoaine loppu -KÄYNNISTYS/PYSÄYTYS-kytkin
on pysäytysasennossa
-Kaasuvipua ei ole lukittu
täydelle kaasulle
-Sytytystulppa ei ole oikein
asennettu
-Sytytystulppa on likainen
-Liikaa polttoainetta
polttokammiossa
-Sytytystulpan välys on liian
suuri
-Väärä polttoaineseos
-Viallinen sytytystulppa
-Lisää polttoainetta.
-Aseta KÄYNNISTYS/PYSÄYTYS-
kytkin käynnistysasentoon.
-Paina kaasuvivun lukitusta.
-Kierrä sytytystulppa kireälle
-Puhdista sytytystulppa
-Vapauta kaasuvivun lukitus, aseta
rikastin käyntiasentoon ja
käynnistä moottoria useita
kertoja. Jos moottori ei käynnisty,
irrota sytytystulppa ja kuivaa se.
-Säädä välys (0,6-0,7 mm)
-Tyhjennä polttoainesäiliö ja täytä
oikealla seoksella
-Vaihda sytytystulppa
Moottori pyörii
liian nopeasti -Moottori on liian kylmä -Liian lyhyt siima -Anna moottorin lämmetä hitaasti. Tarvittaessa aseta rikastin hieman
ylemmälle tasolle.
-Säädä siiman pituutta
tarvittaessa.
Moottori ei toimi
maksimiteholla -Likainen ilmansuodatin -Likainen sytytystulppa
-Sytytystulpan välys on liian
suuri
-Väärä polttoaineseos
-Puhdista ilmansuodatin
-Puhdista sytytystulppa
-Säädä välys (0,6-0,7 mm)
-Tyhjennä polttoainesäiliö ja täytä
oikealla seoksella
Moottori ei sammu -Sytytystulpan elektrodi on
harmaa ja siinä näkyy
merkkejä palamisesta
-Asenna sytytystulppa, joka kestää
paremmin kuumuutta.

14
INLEDNING
Vi gratulerar Dig till valet av denna ESPINA-produkt av god kvalitet! Vi hoppas att
apparaten du köpt kommer att hjälpa dig i ditt arbete. För att försäkra dig om att
apparaten används på ett säkert sätt bör du komma ihåg att läsa
bruksanvisningen före apparaten tas i bruk. Vid oklara situationer eller om
problem uppstår, ta kontakt med återförsäljaren eller importören. Vi önskar dig
säkert och angenämt arbete med apparaten!
SÄKERHETSANVISNINGAR
LÄS NOGA IGENOM DENNA MANUAL OCH UPPMÄRKSAMMA
SÄKERHETSANVISNINGARNA OCH VARNINGARNA. ANVÄND APPARATEN PÅ RÄTT
SÄTT OCH MED STÖRSTA FÖRSIKTIGHET FÖR ENDAST DET ÄNDAMÅL DEN ÄR
AVSEDD. UNDERLÅTENHET ATT IAKTTA DETTA KAN LEDA TILL SKADA PÅ EGENDOM
OCH/ELLER ALLVARLIG PERSONSKADA. SPARA DENNA MANUAL FÖR FRAMTIDA
BRUK.
-Denna apparat kan användas av barn som är 8 år eller äldre samt av fysiskt eller mentalt
handikappade personer, eller personer med bristande erfarenhet och kunskap om de
övervakas eller undervisas om säker användning av produkten och förståelse för de därav
resulterande farorna. Barn får inte leka med apparaten. Rengöring och
användarunderhåll får inte utföras av barn utan uppsikt.
-Håll barn, obehöriga och eventuella medhjälpare på minst 15 meters avstånd från
apparaten. Apparatens användare är ansvarig för personer och föremål på
arbetsplatsen.
-Var alltid vaksam och koncentrera dig på ditt arbete. Man bör alltid iaktta speciell
försiktighet vid användning av apparaten. Man bör aldrig arbeta om man är trött, sjuk
eller under påverkan av alkohol, läkemedel, narkotika eller andra ämnen som påverkar
förnimmelsen och reaktionsförmågan.
-Bär alltid lämplig skyddsutrustning när du använder apparaten (skyddshjälm,
skyddsglasögon, hörselskydd, halksäkra skor och skyddshandskar m.m.).
-Bär lämplig klädsel. Använd inte lösa kläder eller smycken, för dessa kan fastna i
apparatens rörliga delar. Sätt upp långt hår.
-Apparaten får användas endast i dagsljus, aldrig om sikt är bristfällig.
-Stäng av motorn och vänta tills samtliga rörliga delar har stannat helt före rengöring,
underhåll, reparation eller byte av delar.
-Använd endast originalreservdelar och -extrautrustningar.
VARNINGAR RELATERADE TILL BRÄNSLEHANTERING
-Bränslet är mycket lättantändligt och dess ångor kan explodera om de antänds. Var extra
försiktig vid bränslehantering för att förhindra olyckor.
-Blanda bränslet i ett välventilerat utrymme utomhus och använd alltid en godkänd
bränslebehållare. Hantera aldrig bränsle i närheten av gnistor, öppen eld eller andra
tändkällor. Dessutom är rökning förbjuden.
-Fyll aldrig på bränsle inomhus.
-Stäng av motorn och låt den svalna innan du fyller på bränsletanken. Fyll aldrig på
bränsletanken när motorn är i gång – brandrisk!
-Torka av det läckta bränslet noga med en torr trasa.
SE

15
-Efter bränslepåfyllning starta maskinen på minst 3 meters avstånd från
påfyllningsområde.
-Kassera bränsle enligt gällande miljöbestämmelser i det land där maskinen används –
töm aldrig bränsle i avlopp eller vattendrag eller på marken.
VARNINGAR RÖRANDE ANVÄNDNING
-Kontrollera att alla säkerhets- och skyddsanordningar är i gott funktionsskick. Använd
inte apparaten om någon säkerhets- eller skyddsanordning inte är på plats.
-Använd endast klippverktyg som är i fullgott skick. Använd aldrig ett klippverktyg som är
böjt, slitet, sprucket eller på något annat sätt skadat. Apparaten får inte användas innan
det skadade klippverktyget har bytts ut.
-Starta eller kör aldrig maskinen i ett slutet utrymme eller inomhus för det kan orsaka risk
för förgiftning.
-Innan maskinen startas inspektera området för att få en bra bild på ytans struktur och
området som ska klippas. Om du upptäcker eventuella hinder eller föremål som kan störa
arbetet, avlägsna dem alla från arbetsområdet innan du startar maskinen.
-Ha alltid ett fast grepp om handtagen med båda händerna. Håll handtagen torra och
rena, fria från smörjmedel och olja. Stå alltid stadigt och sträck dig inte. Stå i god balans
och håll alltid stabil ställning när du använder apparaten.
-Akta dig för roterande klippverktyg. Håll händer och fötter på avstånd från roterande
klippverktyg.
-Akta dig för stenar, bearbetningsrester som kan slungas i väg från apparaten.
-Vissa delar (t.ex. motorn och ljuddämparen) blir heta under användning. Vidrör inte
apparatens heta delar under användning eller direkt efter motorn har stängts av – risk
för brännskada! Låt apparaten svalna helt före förvaring eller andra procedurer.
-Observera följder av långvarig vibrationsexponering. Det rekommenderas att man
regelbundet avbryter arbetet och tar en paus under en längre arbetsperiod.
TEKNISKA DATA
Motor 26cm3, 0,8kW, 2-takt, 9000 rpm
Trådhuvudets varvtal 7800rpm
Trådtjocklek 2mm
Klippdiameter 300mm
Bränsle blandning av bensin och motorolja:
- bensin: blyfri 98-oktanig
- olja: tvåtaktsmotorolja (t.ex. Viima 2-taktsolja WK2TY)
Proportion 40:1, 2,5%
Bränsletankens kapacitet 750ml
Startmetod snörstart
Vikt 5,2kg
Ljudeffektnivå (LWA) 110dB(A)
Vibrationsnivå 13m/s²
ANVÄNDNINGSOMRÅDEN
Denna maskin får endast användas med originalklippverktyget för klippning av gräs och
lågt ogräs i närheten av träd, väggar, stolpar, kanter av gräsmattor och andra punkter som
är svåra att nå med en gräsklippare. Denna apparat är endast avsedd för hemmabruk.

16
DELAR
1. Motor (se delarna 11 – 16)
2. Bakre handtag
3. Främre handtag
4. Låsknapp
5. Trimmerskydd
6. Trimmerhuvud med nylontråd
7. Nedre skaft
8. Övre skaft
9. Manöverenhet (se delarna 17 – 20)
10. Bränsletank och påfyllningsöppning
11. Primerblåsa
12. Luftfilterhus
13. Spärr för luftfilterhus
14. Choke
15. Starthandtag
16. Tändstift och -kabel
17. Lås för gasreglage
18. Gasreglage
19. Frigöringsspak för gasreglage
20. START/STOP-strömbrytare

18
2. Koppla ihop skaftdelarna
Ta loss skyddspluggen för den nedre skaftdelen:
tryck in låsknappen och dra av skyddspluggen.
- Tryck in låsknappen på nytt och för nedre
skaftdelen in i övre skaftdelen så att motorn
och trimmerhuvudet sitter korrekt.
- Om skaftdelarna inte sitter korrekt, gör så
här: tryck in låsknappen och vrid den nedre
skaftdelen tills delarna sitter korrekt.
- Säkerställ att låsknappen har låsts fast helt i
ett av hålen och knappens huvud är synligt.
- Om det behövs rotera den nedre skaftdelen
något till låsknappen kommer ut.
- Vrid fast knoppen för hand.
3. Främre handtag
- Ta loss monteringstillbehör från
främre handtag.
- Fäst handtaget på övre skaftdelen
mellan kopplingsdelen och
manöverenheten.
- Tryck bulten genom hålet i fästet.
Bulthuvudet ska sitta i fördjupningen
på handtaget.
- Justera handtaget så att
arbetsställningen blir bekväm.
- Träd först in den lägre brickan och
sedan låsbrickan.
- Dra åt vingmuttern.

20
- Ställ START/STOP-strömbrytaren
i startläge.
- Tryck in primerblåsan (5) ett
antal gånger (ca 10 gånger) tills
det inte längre syns bubblor i
bränslet.
- Ställ choken (6) helt neråt (full
choke).
- Tryck samtidigt på
frigöringsspak för gasreglage (3)
och gasreglage (2) och håll dem
nedtryckta.
- Tryck in lås för gasreglage (1)
helt. Frigör sedan gasreglage
och lås för gasreglage.
- Använd bakre handtag (7) med
din vänstra hand för att hålla
apparaten stadig.
- Dra långsamt i starthandtaget
(8) tills du känner ett motstånd.
Dra sedan snabbt och kraftigt
tills motorn nästan startar.
- Ställ sedan choken i mittläge (halv choke).
- Dra i starthandtaget snabbt och kraftigt på nytt tills motorn startar.
- Efter cirka 15 sekunder ställ choken uppåt (körläge).
OBS! Om motorn är varm när den ska startas, låt choken (3) vara i körläget. Vid start av en
varm motor behöver man inte choken.
- Stoppa motorn genom att ställa START/STOP-strömställaren (4) i stoppläge.
Korrekt arbetsställning
Apparaten ska alltid vara på din högra sida och bakom din kropp vid midjan enligt bilden
nedan. Håll apparaten med vänstra handen på främre handtaget och med högra handen på
bakre handtaget så att din arbetsställning är bekväm och du kan stå stadigt. Håll alltid
apparaten med båda händerna.
Risk för brännskada!
Om du håller apparaten på din vänstra sida, kan apparatens heta ytor orsaka brännskador.
