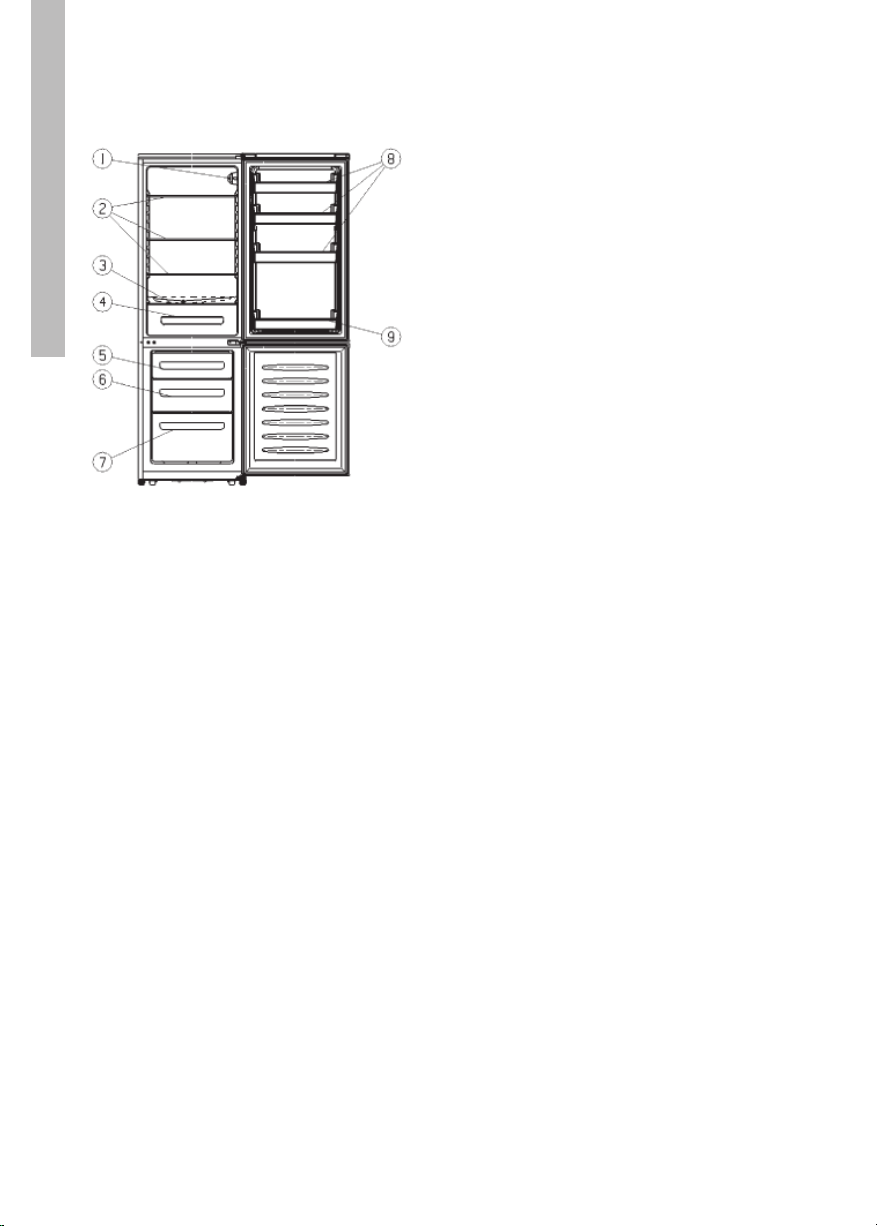

Toestelbeschrijving
TOESTELBESCHRIJVING
1thermostaat en interieurverlichting
2draagplateau koelgedeelte
3deksel groentelade
4groentelade
5/6/7 vriesladen
8deurvakken
9flessenrek

1
Inleiding
Uw nieuwe koel-vriescombinatie is bestemd
voor huishoudelijke doeleinden. Het
toestel is geschikt voor het bewaren van
levensmiddelen. In de vriezer kunt u ook verse
levensmiddelen invriezen.
De bewaartijden zijn sterk afhankelijk van de
kwaliteit van de levensmiddelen.
Het “Voorlichtingsbureau voor de voeding” in
Den Haag kan u informatie verschaffen over
het bewaren van levensmiddelen.
In deze handleiding vindt u informatie over de
installatie, veiligheid, bediening en onderhoud
van uw toestel.
Als u de informatie doorleest, bent u snel op
de hoogte van alle mogelijkheden van het
toestel.
Bewaar dit boekje. Een eventueel volgende
gebruiker van dit toestel kan daar zijn
voordeel mee doen.
Inhoud
Inleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Voor uw veiligheid . . . . . . . . . . . . . . . . . . . . . 2
Ingebruikname . . . . . . . . . . . . . . . . . . . . . . . . 3
Voor u het toestel kunt gebruiken. . . . . . . . . 3
Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Bewaartips . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Energietips . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Storingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Storingen zelf verhelpen . . . . . . . . . . . . . . . . 5
Onderhoud. . . . . . . . . . . . . . . . . . . . . . . . . 6 – 7
Ontdooien . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Reinigen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Lamp vervangen . . . . . . . . . . . . . . . . . . . . . . 7
Wijzigen van de draairichting van de deur . 8
Milieuaspecten . . . . . . . . . . . . . . . . . . . . . . . 9
Afvoeren verpakking en toestel . . . . . . . . . . 9
INLEIDING

2
Voor uw veiligheid
■De huisinstallatie waarop u het toestel
aansluit moet voldoen aan de nationale en
lokale voorschriften.
■Sluit het toestel aan op een volgens de
geldende voorschriften geïnstalleerde
wandcontactdoos.
■Let op de afstand tussen de koelkast en
een hittebron. De mantel mag niet warmer
dan 75 °C worden.
■Koelleidingen nooit verbuigen.
■Om beschadigingen aan het koelsysteem te
voorkomen het toestel nooit reinigen met
scherpe voorwerpen. Bij beschadigingen
aan het koelsysteem, waarbij koelvloeistof
vrijkomt, de ruimte ventileren. Waarschuw
onmiddellijk de Servicedienst!
■Gebruik de plint, laden en schappen nooit
als opstapje.
■Laat kinderen nooit met het toestel spelen.
■Reparaties mogen alleen door een bevoegd
servicemonteur worden uitgevoerd.
■Heeft u een beschadigde koelkast
ontvangen, neem dan direct contact op
met uw leverancier.
■Gebruik geen verlengsnoer voor het
aansluiten van het toestel.
■Trek de stekker tijdens
reparatiewerkzaamheden en tijdens het
schoonmaken uit het stopcontact.
■Trek de stekker nooit aan het snoer uit het
stopcontact. Pak altijd de stekker zelf vast
en trek deze recht uit het stopcontact.
■Bewaar geen explosieve en licht
ontvlambare stoffen in de vriezer.
Alcohol en vloeistoffen met een hoog
alcoholpercentage alleen afgesloten en
staand bewaren.
■Geen flessen met vloeistof die bevriest
in de vriezer bewaren, ze kunnen kapot
vriezen.
■Heeft u uw oude koelkast nog in huis en
gebruikt u deze niet meer, verwijder dan
de deur(en). Dit om te voorkomen dat
kinderen zichzelf kunnen opsluiten en in
levensgevaar komen.
VEILIGHEID

3
Voor u het toestel kunt gebruiken
Opstellen
Plaats het toestel op een plek waar de
omgevingstemperatuur voldoet aan de
klimaatklasse waarvoor het toestel ontworpen
is. U kunt de klimaatklasse vinden op het
typeplaatje. In onderstaande tabel vind
u de klimaatklasses en de bijbehorende
omgevingstemperatuur:
SN 10 - 32 °C (koude omgeving)
N 16 - 32 °C (normaal)
ST 16 - 38 °C (semi-tropisch)
T 16 - 43 °C (tropisch)
Plaats het toestel op een vlakke, stabiele
ondergrond.
Zorg voor voldoende ventilatie, het is
belangrijk dat het toestel de gegenereerde
warmte kan afvoeren.
Met de stelvoeten kunt u het toestel waterpas
zetten.
Laat het toestel nadat het geplaatst is
minimaal 3 uur staan voordat u de stekker in
het stopcontact steekt.
Reinigen
Maak eerst het interieur schoon en droog.
Gebruik voor het schoonmaken een sopje van
een neutraal schoonmaakmiddel (allesreiniger
of afwasmiddel). Het interieur na het
schoonmaken afnemen met schoon water en
droogwrijven.
Laat het toestel 1 à 2 uur drogen.
Stel de thermostaat in op de middelste stand.
Steek de stekker in het stopcontact. Het
toestel koelt nu continu tot de ingestelde
temperatuur is bereikt.
Instellen van de temperatuur van koelkast en
vriezer
De knopaanduiding is voorzien van een “nul”
of “stop” stand en van de cijfers 1 (minst
koud) t/m 7 (meest koud). Bij normaal gebruik
adviseren wij u om stand 3 of 4 te gebruiken.
Snel invriezen
Om grotere hoeveelheden voedsel snel in te
vriezen kunt u de thermostaatknop tijdelijk op
de hoogste stand zetten.
Zet de thermostaatknop weer op de normale
stand zodra het voedsel ingevroren is.
INGEBRUIKNAME

4
Bewaartips
Koop uitsluitend levensmiddelen in een
onbeschadigde verpakking.
Leg diepvrieslevensmiddelen zo snel mogelijk
na de aankoop in de vriezer. Zorg ervoor dat
ze tijdens het transport niet ontdooien.
Plaats nooit producten te dicht bij elkaar
en zorg voor voldoende afstand voor een
optimale luchtcirculatie in de koelkast.
Energietips
Opstelling
Hoge omgevingstemperaturen beïnvloeden
het energieverbruik nadelig. Ook direct
zonlicht of andere warmtebronnen in de
buurt van de koelkast hebben een ongunstige
invloed op het energieverbruik.
Ventilatie-openingen vrijhouden. Afgedekte
(vervuilde) openingen geven een hoger
energieverbruik.
Gebruik
- Open de deur van de koelkast niet vaker
dan nodig is. Dat geldt in het bijzonder bij
warm en vochtig weer. Zorg er ook voor
dat de koelkast maar zo kort mogelijk
open is.
- Controleer af en toe of het apparaat
voldoende koelt (vrije circulatie van de
lucht achter het apparaat).
- Draai de thermostaatknop van een hogere
op een lagere stand wanneer het gebruik
van het apparaat en de omstandigheden dit
toelaten.
- Alvorens levensmiddelen in de koelkast te
leggen, moeten deze tot kamertemperatuur
worden afgekoeld.
- Rijp of ijslagen doen het stroomgebruik
toenemen, verwijder deze daarom
regelmatig zodra ze 3-5 mm dik zijn.
- Een verkeerd of niet afdichtend deurrubber
kan het stroomverbruik verhogen, daarom
moet het tijdig en vakkundig worden
vervangen.
- De condensor aan de achterkant van de
kast moet altijd schoon en vrij van stof of
ongerechtigheden worden gehouden.
- Elke instructie uit de hoofdstukken
installatie en energiebesparing die niet
wordt nageleefd, kan leiden tot een hoger
stroomverbruik.
TIPS

Remedie
Steek de stekker in het
stopcontact.
Stel de thermostaat goed in.
Maak de dooiwaterafvoer
vrij.
Plaats de levensmiddelen op
de juiste wijze in de vriezer.
Verplaats het voorwerp.
Vervang de lamp (zie blz. 7).
Oorzaak
Stekker niet in het
stopcontact.
Thermostaat foutief
ingesteld.
Dooiwaterafvoer verstopt.
Onjuiste opstelling
levensmiddelen in de vriezer.
Er ligt een voorwerp tegen
het toestel.
Lamp defect.
Storing
Toestel doet niets; lampje
brandt niet.
Temperatuur in koelkast te
hoog of te laag.
Water loopt uit de koelkast.
Toestel maakt lawaai.
Verlichting brandt niet.
5
Storingen zelf verhelpen
STORINGEN

6
Ontdooien
Koelruimte
Zorg ervoor dat de dooiwaterafvoer vrij blijft.
Met bijv. een satéprikker kunt u een verstopte
afvoer weer vrij maken.
De koelruimte ontdooit van tijd tot tijd
automatisch. Het dooiwater loopt via het
afvoergootje naar een opvangbakje waar het
verdampt.
Vriesgedeelte
Ontdooi de vriezer wanneer de ijslaag een
dikte van 5 mm bereikt heeft.
Verwijder het vriesgoed.
Schakel de thermostaat uit.
Ontdooi de vriezer.
Maak de vriezer schoon en droog.
Schakel de thermostaat weer in.
Plaats het vriesgoed weer in de vriezer als de
vriezer op temperatuur is.
U kunt het ontdooien versnellen door een
schaal met heet water in de vriezer te
plaatsen.
Bewaar het vriesgoed op een koele plaats
ingepakt in dekens of kranten.
Waarschuwing
Verwijder ijsaanslag nooit met scherpe
voorwerpen, ontdooisprays, een föhn, een
straalkacheltje of iets dergelijks. Dit kan tot
onveilige situaties leiden en onherstelbare
schade aan het toestel veroorzaken.
ONDERHOUD

7
Reinigen
Waarschuwing
Trek voor het schoonmaken de stekker uit het
stopcontact. De stekker nooit aan het snoer
uit het stopcontact trekken!
Maak het interieur eens per maand schoon.
Gebruik voor het schoonmaken een sopje
van een neutraal schoonmaakmiddel
(allesreiniger of afwasmiddel). Het toestel na
het schoonmaken afnemen met schoon water
en droogwrijven. Laat het toestel 1 à 2 uur
drogen.
De mantel kunt u eventueel behandelen met
een onderhoudsmiddel voor lakken.
Waarschuwing
Gebruik nooit een stoomreiniger voor het
reinigen van de vriezer. Dit is gevaarlijk.
Gebruik niet te veel vocht.
Vermijd het binnendringen van vocht in
elektrische componenten.
Lamp vervangen
In geval van storingen kunt u zelf het lampje
van de binnenverlichting vervangen.
- Trek de stekker uit het stopcontact.
- Verwijder het afdekkapje van de
verlichting.
- Controleer eerst of het lampje goed is
aangedraaid.
- Als het lampje defect is, vervang het
dan door hetzelfde type: kleine buislamp
maximaal 15 W, fitting E14. Dit lampje is
algemeen verkrijgbaar.
- Plaats het afdekkapje terug.
- Steek de stekker weer in het stopcontact.
ONDERHOUD

8ONDERHOUD
Wijzigen van de draairichting van
de deur
1. Verwijder de afdekking van de 4 schroeven
aan de bovenzijde van de koelkast.
2. Verwijder de 4 schroeven en verwijder het
deksel van de bovenzijde.
3. Verwijder het bovenste scharnier.
4. Til de bovenste deur uit het middelste
scharnier en leg de deur op een zachte
ondergrond, om beschadigingen te
voorkomen.
5. Verwijder het middelste scharnier. Til de
onderste deur uit het onderste scharnier
en leg de deur op een zachte ondergrond,
om beschadigingen te voorkomen.
6. Verwijder de afdekdopjes uit de middelste
scharniergaten aan de ene kant en plaats
ze aan de andere kant.
7. Kantel de koelkast achterover en laat hem
ergens op rusten. Let op: de koelkast niet
helemaal plat neerleggen, hierdoor kan het
koelsysteem beschadigd raken.
8. Maak beide stelpoten los. Wissel de
beugel en het onderste scharnier om.
9. Plaats de scharnierpen aan de andere
kant van het scharnier. Plaats de stelpoten
terug. Zet nu de koelkast weer rechtop.
Plaats de onderste deur op het onderste
scharnier.

9 MILIEUASPECTEN
10.Draai het middelste scharnier 180 graden
en plaats de onderste scharnierpen in het
gat aan de bovenkant van de onderste
deur. Zet het middelste scharnier vast.
11.Plaats de bovenste deur op het middelste
scharnier. Plaats het bovenste scharnier in
de bovenste deur en zet het scharnier vast.
12.Plaats het deksel terug op de bovenzijde
met behulp van de 4 schroeven en plaats
de afdekking terug.
13.Controleer of de deur horizontaal en
verticaal goed uitgelijnd is en of hij goed
sluit voordat u de scharnieren helemaal
vastdraait. Zet het toestel weer waterpas
met de stelvoeten.
Afvoeren verpakking en toestel
De verpakking van het toestel is recyclebaar.
Voor de verpakking kunnen gebruikt zijn:
■karton
■poly-ethyleenfolie (PE)
■CFK-vrij polystyreen (PS-hard-schuim)
Deze materialen op verantwoorde wijze en
conform de overheidsbepalingen afvoeren.
Op het typeplaatje is het symbool van een
doorgekruiste vuilnisbak aangebracht:
Dit betekent dat het apparaat aan het einde
van zijn levensduur niet bij het gewone
huisvuil mag worden gevoegd, maar naar
een speciaal centrum voor gescheiden
afvalinzameling van de gemeente moet
worden gebracht of naar een verkooppunt dat
deze service verschaft.

10 APPLIANCE DESCRIPTION
Appliance description
1thermostat and interior lighting
2freezer compartment shelf
3vegetable drawer cover
4vegetable drawer
5/6/7 freezer drawers
8door compartments
9bottle rack

11
Introduction
Your new refrigerator is intended for
household use. The appliance is suitable for
keeping food. You can also freeze fresh food
in the freezer.
The length of time you can keep food depends
very much on the quality of the food.
These instructions for use contain information
about the installation, safety, control and
maintenance of your appliance.
The installation instructions are intended for
the installer, who can install the appliance
safely for you.
By reading the other information, you
will quickly become familiar with all the
appliance’s features.
Please keep this book safely for future use.
Table of contents
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . 11
Safety. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
For your safety . . . . . . . . . . . . . . . . . . . . . . . 12
Preparing for use . . . . . . . . . . . . . . . . . . . . . 13
Before you can use the appliance . . . . . . . 13
Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Tips on keeping food . . . . . . . . . . . . . . . . . . 14
Energy tips . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Faults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Trouble shooting. . . . . . . . . . . . . . . . . . . . . . 15
Maintenance. . . . . . . . . . . . . . . . . . . . . . 16 – 17
Thawing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Replacing the bulb . . . . . . . . . . . . . . . . . . . . 17
Changing the direction in which the door
opens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Environmental aspects . . . . . . . . . . . . . . . . 19
Disposal of packaging and appliances. . . . 19
INTRODUCTION

12
For your safety
■The house mains to which you should
connect the appliance should comply with
national and local regulations.
■Connect the appliance to a wall socket
which has been fitted in accordance with
the current regulations.
■Pay attention to the distance between
the refrigerator and any heat source. The
temperature of the mantle must not exceed
75 °C.
■Never bend refrigerant pipes.
■To avoid damaging the cooling system,
never clean the appliance with sharp
objects. In the event of damage to the
cooling system resulting in leakage of
refrigerant, ventilate the area. Warn the
Service department immediately.
■Never use the plinth, drawers and shelves
as a step.
■Never let children play with the appliance.
■Repairs should only be carried out by a
recognised service engineer.
■If you have received a damaged
refrigerator, contact your supplier
immediately.
■Do not use an extension lead to connect up
the appliance.
■The plug should be disconnected from
the wall socket during repair work and
cleaning.
■Never pull the plug out of the socket by the
cable. Always grasp the plug firmly and
remove it straight from the socket.
■Do not store any explosive or highly
inflammable substances in the freezer.
Alcohol and liquids with a high percentage
of alcohol should only be stored in closed,
upright containers.
■Do not keep in the freezer any bottles
containing fluids which will freeze. The
freezing may cause the bottles to break.
■If you still have your old refrigerator at
home and no longer use it, remove the
door(s). This will prevent children shutting
themselves inside and endangering their
lives.
FOR YOUR SAFETY

13
Before you can use the appliance
Position
Place the appliance in a location where the
ambient temperature corresponds to the
climate classification for which it is designed.
You can find the climate classification on the
circuit-diagram-serial-plate. The following
table shows this climate classification and its
matching ambient temperature:
SN 10 - 32 °C (cold environment)
N 16 - 32 °C (normal)
ST 16 - 38 °C (semi-tropical)
T 16 - 43 °C (tropical)
Place the appliance on a flat and stable
surface.
Make sure that there is sufficient ventilation,
it’s important that the appliance can
discharge the generated heat.
You can level the appliance using the
adjustable feet.
Leave the appliance to stand for at least
3 hours before you insert the plug into the
socket.
Cleaning
First, ensure that the interior is clean and
dry. For cleaning, use the suds of a neutral
cleansing agent (a general detergent or
washing-up liquid). After cleaning, rinse the
interior with clean water and rub dry.
Leave the appliance to dry for 1 or 2 hours.
Set the thermostat in the middle position.
Insert the plug into the socket. The appliance
now cools continuously until the set
temperature has been reached.
Setting the temperature of the refrigerator
and freezer
The knob is marked with a ‘zero’ or ‘stop’
setting and with the figures 1 (least cold) to
7 (coldest).
Fast freezing
If you want to freeze large amounts of food
at the same time, you can set the thermostat
knob to the highest position for a while.
Set the thermostat knob to the normal position
when the food is frozen.
PREPARING FOR USE

14
Tips on keeping food
Only buy food in undamaged packaging.
Place deep-frozen food in the freezer as soon
as possible after purchase. Make sure that it
doesn’t defrost during transport.
Never storage product’s too close together
and ensure a sufficient distance for optimum
air circulation in the refrigerator.
Energy tips
Position and arrangement
High ambient temperatures have a negative
effect on energy use. Keep the refrigerator in
a position away from direct sunlight or other
sources of heat.
Keep ventilation openings free. Clogged (dirty)
openings lead to higher use of energy.
Use
Try not to open the door too often, especially
when the weather is wet and hot. Once you
open the door, mind to close it as soon as
possible.
This is especially important if you have an
upright model.
Every now and then check if the appliance
is sufficiently ventilated (adequate air
circulation behind the appliance).
Turn the thermostat knob from higher to
lower setting as soon as possible (depends
on how loaded the appliance is, ambient
temperature...).
Before loading the appliance with fresh
food, make sure it was cooled to ambient
temperature.
Ice and frost layer increase energy
consumption, so do clean the appliance as
soon as the layer is 3-5 mm thick.
If the gasket is damaged or if it turns out that
the sealing is poor, the energy consumption
is substantially higher. To restore efficiency,
replace the gasket.
The condenser on the rear wall should be
always clean, free of dust or any impurities.
Always consider instructions stated in
sections ‘Positioning and Energy Saving
Tips’, otherwise the energy consumption is
substantially higher.
TIPS

15
Remedy
Put the plug in the socket.
Set the thermostat correctly.
Clear the melt-water drain.
Place the food correctly in
the freezer.
Move the object.
Replace the bulb (see
page 17).
Cause
The plug is not in the socket.
Thermostat has been set
incorrectly.
Melt-water drain is blocked.
Food has been placed
incorrectly in the freezer.
Object touching the
appliance.
Lamp defective.
Problem
Appliance is not doing
anything; light is not on.
Temperature in refrigerator is
too high or too low.
Water is running out of the
refrigerator.
Appliance is making a noise.
Lightning not operational.
Trouble shooting
FAULTS

16
Thawing
Refrigerator compartment
Make sure that the melt-water drain remains
unblocked. You can clear a blocked drain with
a kebab stick, for example.
The refrigerator defrosts automatically from
time to time. The melt water runs away via the
drain to a receptacle where it evaporates.
Freezer compartment
Defrost the freezer when the layer of ice
reaches a thickness of 5 mm.
Remove the contents of the freezer.
Switch the thermostat off.
Defrost the freezer.
Clean and dry the freezer.
Switch the thermostat on again.
When the freezer reaches its correct
temperature, replace the freezer’s contents.
You can speed up the defrosting process by
placing a bowl of hot water in the freezer.
Keep the contents of the freezer in a
cool place and wrapped in blankets or
newspapers.
Attention
Never remove the ice with the aid of sharp
objects, defrost sprays, a hair-drier, a radiant
heater, or the like. This may lead to unsafe
situations and may cause irreparable damage
to the appliance.
MAINTENANCE

17
Cleaning
Attention
Before cleaning the appliance, disconnect the
plug from the wall socket. Never disconnect
the plug from the wall socket by pulling on the
lead!
Clean the interior of the appliance once a
month.
Clean the interior of the appliance once a
month. For cleaning, use the suds of a neutral
cleansing agent (a general detergent or
washing-up liquid). After cleaning, rinse the
interior with clean water and rub dry. Leave
the appliance to dry for 1 or 2 hours.
You may, if you wish, clean the mantle with an
enamel cleaner.
Attention
Never clean the refrigerator with the aid of a
steam cleaner. This is dangerous.
Do not use too much moisture.
Avoid any moisture getting into electrical
components.
Replacing the bulb
In the event of a malfunction, you can change
the interior light bulb of the refrigerator
yourself.
- Pull the plug from the socket.
- Remove the cover from the lighting.
- First check if the bulb is fully screwed in.
- If the bulb is defective, replace it with a
bulb of the same type: maximum 15 W,
socket E14. This kind of bulb is commonly
available.
- Replace the cover.
- Put the plug into the socket.
MAINTENANCE
