EuroSun EU-TE882G User manual

1

2
Auswahl an Kochgeschirr für Induktionskochzone
• Verwenden Sie nur Kochgeschirr mit einer
Induktionskochfläche. Suchen Sie nach dem
Induktionssymbol auf der Verpackung oder auf dem
Boden der Pfanne.
• Sie können überprüfen, ob Ihr Kochgeschirr geeignet ist,
indem Sie einen Magnettest durchführen. Bewegen Sie einen
Magneten zum Pfannenboden. Wenn es angezogen wird, ist die
Pfanne für die Induktion geeignet.
• Wenn Sie keinen Magneten haben::
1. Geben Sie etwas Wasser in die Pfanne, die Sie überprüfen möchten.
2. Wenn im Display nicht blinkt und das Wasser heizt, ist die Pfanne geeignet.
• Kochgeschirr aus folgenden Materialien ist nicht geeignet: reiner Edelstahl, Aluminium
oder Kupfer ohne Magnetfuß, Glas, Holz, Porzellan, Keramik und Steingut.
Verwenden Sie kein Kochgeschirr mit gezackten Rändern oder einem gebogenen Boden.
Stellen Sie sicher, dass derBoden Ihrer Pfanne glatt ist, flach auf dem Glas sitzt und die
gleiche Größe wie die Kochzonehat. Stellen Sie Ihre Pfanne immer auf die Kochzone.
Heben Sie die Pfannen immer vom Glaskeramikkochfeld ab - nicht rutschen!oderSie
können das Glas verkratzen
Warnung: Verwenden Sie keinen Aluminiumtopf!

3

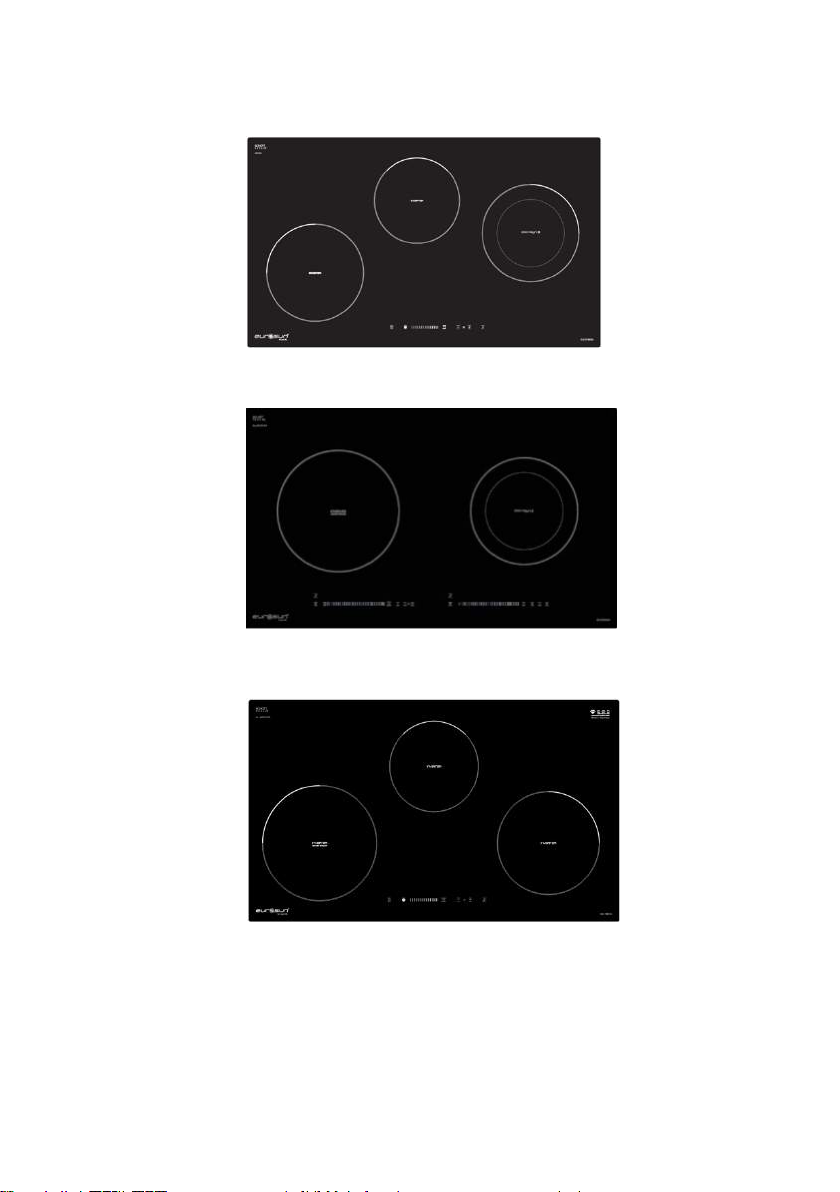

■Produktbeschreibung
Model: EU-TE882G
Model: EU-TE887G
Model: EU-T881G

4
■Auswahl von Kochgeschirr
1. Das passende Kochgeschirr für die linke / mittlere Kochzone:
Pfanne aus ferromagnetischem Material oder magnetisches Induktionsmaterial. Zum
Beispiel, flache Emaille Wok, flache Gusseisen Topf, flache Edelstahl Topf oder
Wasserkocher und so weiter.
Der flache Pfannendurchmesser sollte mehr als 100 mm, aber weniger als 260 mm
betragen.
2. Das passende Kochgeschirr für die richtige Kochzone (Keramik):
Alle flachen Pfannen, die direkt beheizt werden können.
■Technische Daten
Model
Technische Daten
EU-TE882G
EU-T881G
EU-TE887G
Nennspannung
230V~/50Hz
230V~/50Hz
230V~/50Hz
Nennleistung
links:2300W
Booster:3000W
links:2300W
Booster:3000W
links:2300W
Booster:3000W
Mittel:1400W
Mittel:1400W
rechts:1700W
(Mittel:700W)
rechts:2300W
rechts:2200W
(Mittel:1000W)
Gesamtnennleistung
5500W
5500W
5200W
Control Way
24A
24A
23A
Steuerweg
Schieberegler
Schieberegler
Schieberegler
Panelgröße
760x450mm
760x450mm
760x450mm
Schnittgröße
710x410mm
675x405mm
675x405mm
Funktionen
Reis kochen /
Kindersicherung /
Restwärmeanzeige
/ Timer
Reis kochen /
Kindersicherung /
Restwärmeanzeige
/ Timer
Reis kochen /
Kindersicherung /
Restwärmeanzeige
/ Timer
Material der Platte
Keramikglas
SCHOTT CERAN
Keramikglas
SCHOTT CERAN
Keramikglas
SCHOTT CERAN

5
■Produktabmessungen
EU-T881G /EU-TE882G EU-TE887G

6
■ Panel-Funktionsanweisung
■ Anzeigefunktionsdiagramm EU-TE882G
1
Taste: ein / aus
Schalten Sie das Induktionskochfeld ein / aus.
2
Taste: Reiskoch Taste
Schalten Sie die Reiskochfunktion ein.
3
Schieberegler für die
Leistungsstufe
Kochzonen-Leistungseinstellung links / rechts
(Stufe 0-9).
4
Booster-Heizungstaste /
Doppelring-Heizungstaste
Schalten Sie die Boosterfunktion in der
Doppelfunktions-Taste des aktuellen Heiz- /
Elektro-Cerankochfelds ein.
5
Taste:
Reduzierungseinstellung von
Timer
Drücken Sie die Taste, um die Zeit zu verkürzen.
Drücken Sie lange, um den Wert zu verringern.
6
Taste: Erhöhungseinstellung
von Timer
Drücken Sie die Taste, um die Zeit zu erhöhen.
Drücken Sie lange, um den Wert zu erhöhen.
7
Taste: Kindersicherung
drücken Sie 3 Sekunden lange, um alle
Funktionstasten zu sperren, drücken Sie lange 3
Sekunden wieder entriegelt.
8
Kindersicherungsanzeigeleucht
e
Kindersicherung ist eingeschaltet, wenn das
Licht an ist.
9
Anzeigeleuchte für die Minute
Timer-Einheit ist "Minute", wenn das Licht
eingeschaltet ist
10
Anzeigeleuchte für die Stunde
Timer-Einheit ist "Stunde", wenn das Licht
eingeschaltet ist
11
Wählen Sie Timer /
Anzeigeleuchte für den Timer
Zeigen Sie die Einstellung des Timers an,
drücken Sie die Taste, um den Timer zu wählen
12
Zeitanzeige der Timer-Zone
Der Zahlenbereich 00-99.
13
Leistungsanzeige der rechten
Heizzone
Der Zahlenbereich 00-9.
14
Auswahltaste in der rechten
Heizzone
Drücken Sie die Taste, um die richtige Zone
auszuwählen, halten Sie die Taste 2 Sekunden
lang gedrückt, um die rechte Heizzone
auszuschalten, und es wird 0 angezeigt.

7
15
Timer-Anzeigeleuchte an der
rechten Heizzone.
Der Timer der rechten Heizzone wird
eingeschaltet, wenn das Licht an ist
16
Power-Anzeige der zentralen
Heizzone
Der Zahlenbereich ist 0-9
17
Auswahltaste auf der zentralen
Heizzone
Drücken Sie die Taste, um die zentrale Zone
auszuwählen, halten Sie die Taste für 2
Sekunden gedrückt, um die Heizzone
auszuschalten, und es wird 0 angezeigt.
18
Timer-Kontrollleuchte in der
zentralen Heizzone
Der Timer der zentralen Heizzone wird
eingeschaltet, wenn das Licht an ist.
19
Leistungsanzeige der linken
Heizzone
Der Zahlenbereich 00-99.
20
Auswahltaste auf der linken
Heizzone.
Drücken Sie die Taste, um die linke Zone
auszuwählen, halten Sie die Taste 2 Sekunden
lang gedrückt, um die linke Heizzone
auszuschalten, und es wird 0 angezeigt.
21
Timer-Anzeigeleuchte an der
linken Heizzone.
Der Timer der linken Heizzone wird
eingeschaltet, wenn das Licht an ist
■ Panel-Funktionsanweisung
■ Anzeigefunktionsdiagramm EU-TE887G
1
Taste: ein / aus
Schalten Sie das Induktionskochfeld ein / aus.
2
Schieberegler für die
Leistungsstufe
Kochzonen-Leistungseinstellung links / rechts
(Stufe 0-9).
3
Taste: Kindersicherung
drücken Sie 3 Sekunden lange, um alle
Funktionstasten zu sperren, drücken Sie lange
3 Sekunden wieder entriegelt.
4
Leistungsanzeige
Verbrauchsanzeige von Induktionskochfeld
5
Taste:
Erhöhungseinstellung von
Timer
Drücken Sie die Taste, um die Zeit zu
erhöhen. Drücken Sie lange, um den Wert zu
erhöhen.
6
Taste:
Reduzierungseinstellung
von Timer
Drücken Sie die Taste, um die Zeit zu
verkürzen. Drücken Sie lange, um den Wert zu
verringern.
7
Taste: max.
Schalten Sie den max. elektrische Heizung

8
Leistungsgeschwindigkeit
ein.
8
Taste: 0 Leistung
Schalten Sie das einzelne Kochfeld aus
9
Taste: Reiskoch Taste
Schalten Sie die Reiskochfunktion ein.
10
Timer-Kontrollleuchte an
der Heizzone
Der Timer der Heizzone wird eingeschaltet,
wenn das Licht an ist.
11
Taste: max.
Leistungsgeschwindigkeit
Schalten Sie den max. elektrische Heizung
ein.
■ Panel-Funktionsanweisung
■ Anzeigefunktionsdiagramm EU-T881G
1
Taste: schalter
Schalten Sie das Induktionskochfeld ein / aus.
2
Taste：Reiskochtaste
Schalten Sie die Reiskochfunktion ein.
3
Schieberegler: Stellen Sie die
Leistung von 1-9 ein
Stellen Sie die aktuelle Heizleistung von 1-9 ein
(slide).
4
Taste：booster
Schalten Sie Boosterfunktion im Strom ein
heating zone.
5
Taste：Timer-Einstellung
Stellen Sie die Timer-Einstellungen für die
aktuelle Heizung ein.
zone
6
Taste：Tastensperre
Schalten Sie die Tastensperre ein / aus.
7
Auswahltaste auf der linken
Heizzone / Leistungsanzeige der
linken Heizzone
zeigen Sie die Leistungstufe der linken
Heizzone an, drücken Sie Taste, um die linke
Zone auszuwählen, halten Sie die gedrückte
Taste für 2 Sekunden, um die linke Heizzone
auszuschalten, es wird die Stufe 0 angezeigt.
8
Auswahltaste an der Heizzone /
Leistungsanzeige der Heizzone
zeigen Sie die Leistung der
Zentralheizungszone an, drücken Sie die
Taste, um die zentrale Zone zu wählen, halten
Sie die Taste für 2 Sekunden, um die

9
Zentralheizungszone zu deaktivieren, wird es
die Stufe 0 anzeigen.
9
Auswahltaste auf der rechten
Heizzone / Leistungsanzeige der
rechten Heizzone
zeigen Sie die Leistung der rechten Heizzone
an, drücken Sie die Taste, um die richtige Zone
auszuwählen, halten Sie die gedrückte Taste
für 2 Sekunden, um die rechte Heizzone
auszuschalten, es wird die Stufe 0 angezeigt.
10
Wählen Sie Timer /
Anzeigeleuchte für den Timer
zeigen Sie die Einstellung des Timers an,
drücken Sie die Taste, um den Timer zu
wählen.
11
Kontrollleuchte für Multi-Circle-
Funktion in der linken Heizzone
Die Mehrkreisheizung ist eingeschaltet, wenn
das Licht an ist.
12
Kontrollleuchte für Multi-Circle-
Funktion in der Heizzone
Die Mehrkreisheizung ist eingeschaltet, wenn
das Licht an ist.
13
Kontrollleuchte für Multi-Circle-
Funktion in der rechten Heizzone
Die Mehrkreisheizung ist eingeschaltet, wenn
das Licht an ist.
14
Timer-Kontrollleuchte an der
linken Heizzone
Timer der linken Heizzone ist eingeschaltet,
wenn das Licht an ist.
15
Timer-Kontrollleuchte in der
zentralen Heizzone
Der Timer der zentralen Heizzone wird
eingeschaltet, wenn das Licht an ist.
16
Timer-Kontrollleuchte an der
rechten Heizzone
Timer der rechten Heizzone ist eingeschaltet,
wenn das Licht an ist.
17
Anzeigeleuchte für die Stunde
Timer-Einheit ist "Stunde", wenn das Licht
eingeschaltet ist.
18
Anzeigeleuchte für die Minute
Timer-Einheit ist "Minute", wenn das Licht
eingeschaltet ist.
19
Kontrollleuchte für Tastensperre
Die Tastensperre ist eingeschaltet, wenn das
Licht an ist.

10
■Bedienungsanleitung
Wenn sich das Kochfeld im Schlafmodus befindet, können Sie das Produkt nur durch
Drücken des Schalters “ ”einschalten. Alle anderen Tasten schalten sich nicht ein,
auch wenn sie gleichzeitig mit dem Schalter gedrückt werden.
●Ausschalten von Induktionskochfeld
Wenn das Kochfeld in Betrieb ist oder sich im Bereitschaftszustand befindet, drücken Sie
die Einschalttaste " " ,um das Gerät auszuschalten, und befindet sich im Ruhezustand.
▲Hinweis: Drücken Sie den Schalter und schalten Sie sofort alle Heizzonen aus. Alle
zeigen "H" an, bis die Überhitzungstemperatur nach einiger Zeit abfällt.
●Automatisches Ausschalten
Wenn das Produkt eingeschaltet wird, bleibt es für 20 Sekunden im Auswahlmodus.
Wenn keine Vorgänge (Einstellen der Leistung oder Zeit usw.) durchgeführt wurden, gibt
das Produkt einen Warnton ab und schaltet sich automatisch aus.
▲Hinweis: Wenn das Kochfeld automatisch sich ausschaltet und die Heizzone sich in
einer hohen Temperatur befindet, zeigt die Heizzone "H" an, bis die
Überhitzungstemperatur nach einer Weile abfällt.
■Leistungseinstellung und die Heizungsbeschränkung
●Arbeitende Heizzone und Leistungseinstellung
Wenn sich das Kochfeld im Standby-Modus befindet, drücken Sie die Auswahltaste
“ ”in der (linken / rechten / zentralen) Heizzone, der Punkt auf der unteren rechten
Seite der Kontrollleuchte blinkt, dh. die aktuelle Heizzone ist ausgewählt. Sie können den
Schieberegler verwenden, um die Stärke einzustellen. Drücken Sie lange auf das linke
vordere Ende des Schiebereglers "|||||||||||||||" für 2 Sekunden, die Stärke der
ausgewählten Zone wird auf 0 gesetzt.

11
▲Hinweis:
1. Wenn sich das Kochfeld im Standby-Modus befindet, wird standardmäßig die linke
Heizzone ausgewählt, wenn Sie den Schieberegler berühren.
2. Wenn sich die Heizzone einschaltet, drücken Sie den Schieberegler, um die Leistung
von 1 bis 9 einzustellen.
● Kochgeschirrserkennung (für linke / zentrale Heizzone von Induktionskochfeld)
Wenn die linke / zentrale Heizzone eingeschaltet ist, schaltet sich die Kochgeschirr-
Erkennungsfunktion ein und erkennt automatisch, ob sich Kochgeschirr in der Heizzone
befindet.
Wenn kein Kochgeschirr gefunden wird, zeigt die Anzeigeleuchte der aktuellen linken
Heizzone keinen Kochgeschirr-Erkennungsmodus “ ”an. Ohne Kochgeschirr
funktioniert die Heizzone nicht. Wenn 10 Minuten lang kein Kochgeschirr vorhanden ist,
wird die aktuelle Heizzone automatisch ausgeschaltet.
●Booster-Funktion / Doppelringheizung
1. Wenn Sie die linke Induktionszone einschalten, drücken Sie die Booster-Taste “ ”"",
um diese Funktion einzuschalten, und die Leistungsanzeige zeigt gleichzeitig "P" an, die
Heizzone arbeitet mit hoher Effizienz. Im Booster-Modus drücken Sie die Booster-Taste
“ ”um die Booster-Funktion auszuschalten.
2. Wenn Sie die rechte Keramikzone einschalten, drücken Sie die Taste “ ”um die
Doppelringheizfunktion einzuschalten.
Wenn es sich im Doppelring-Heizmodus befindet, drücken Sie die Taste “ ”um die
Außenringheizung auszuschalten, halten Sie die Innenringheizung.

12
●Vergleichstabelle für den Heizleistungsstufe:
Leistungstufe
Linke Heizzone vom
Induktionskochfeld
Rechte Heizzone vom Cerankochfeld
Einzelringheizung
Doppelringheizung
1
69W
30W
66W
2
115W
50W
110W
3
184W
80W
176W
4
276W
120W
264W
5
414W
180W
396W
6
644W
280W
616W
7
966W
420W
924W
8
1472W
640W
1408W
9
2300W
1000W
2200W
Booster
3000W

13
● Die maximale Heizleistung und Zeitbegrenzung
Aus Sicherheitsgründen arbeiten zwei / drei Heizzonen gleichzeitig, die gesamte
Eingangsleistung von zwei Heizzonen kann nicht über 4,6 KW liegen, und drei Heizzonen
dürfen nicht mehr als 5,4 KW, dh. die gesamte Leistung der Induktion, sein
Kochfeldleistung und die Leistung des Ceranfelds dürfen nicht über dem Maximalwert
liegen.
Die maximale Heizzeit ist aus Sicherheitsgründen begrenzt, das Zeitbegrenzung hängt
von der gewählten Leistung ab. Wenn die Heizzone auf maximale Heizzeit arbeitet, wird
sie automatisch abgeschaltet.
Das Zeitbegrenzung für jede Heizzone
Leistungstufe
Fortgesetzte Arbeitszeit (Minuten)
1
516
2
402
3
318
4
258
5
210
6
168
7
138
8
108
9
90
▲Beachten Sie!:
1. Jedes Mal, wenn Sie den Arbeitsmodus der Heizzone ändern (z. B. Einstellen der
Leistung), wird das Zeitbegrenzung neu berechnet.
2. Wenn der Timer verwendet wird, wird die Heizzeit in Übereinstimmung mit dem c
sein, das automatisch heruntergefahrene System wird nicht funktionieren.
■Ausschalten der Heizung und die Restwärmeerkennung
● Ausschalten der Heizung

14
Wenn das Kochfeld normal funktioniert, drücken Sie die Taste “ ”,"", schalten Sie das
Kochfeld und alle Heizfunktionen aus. Wenn das Kochfeld für beide Heizzonen arbeitet,
drücken Sie die Auswahltaste “ ”der aktuellen Heizzone für 2 Sekunden, um diese
Heizzone auszuschalten.
▲ Beachten Sie!:
Nach dem Ausschalten des Kochfelds zeigt die Leistungsstufe "0" an, wenn Restwärme
vorhanden ist, wird die Leistungsstufe für eine Weile "H" angezeigt, bis die Restwärme
verschwunden ist und auf "0" wechselt.
●Restwärmeerkennung
Nach dem Ausschalten des Produkts kann die Oberfläche der Heizzone noch Restwärme
haben, die den Benutzer verbrennen oder zum Brand führen kann, das Produkt kann die
Restwärme erkennen und die digitalen Röhren zeigen "H", um anzuzeigen, dass die
Temperatur zu hoch ist Bitte berühren Sie nicht die Heizzone bis "H" verschwindet.
Wenn das Produkt eingeschaltet ist und die Leistungsstufe bei Restwärme 0 ist, wird
abwechselnd "0" und "H" angezeigt.
Wenn das Produkt ausgeschaltet ist, wird immer noch "H" angezeigt, bis die Temperatur
unter 60 Grad fällt.
Für die Strahlungsheizkochzone wird der Grad der Restwärme durch die Formel von
Leistungsstufe, Heizzeit und Abkühlzeit berechnet.
Für die Induktionskochzone wird die Restwärme durch den Sensor erfasst, wenn die
Restwärme über 65 Grad liegt, wird die Erkennungsfunktion aktiviert.
● Reiskochfunktion
Drücken Sie die Reiskochtaste “ ” 3 Sekunden lang, während das Produkt
eingeschaltet ist. Die Heizzonenleistung zeigt “ ”.an. Die Timer-Zone zeigt "01" (Reis
für 2-3 Personen), drücken Sie “ ” oder “ ” in 5 Sekunden, um "01" oder "02"
(Reis für 3-4 Personen) einzustellen.
Nachdem Sie die Reiskochfunktion in 5 Sekunden eingestellt haben, schaltet sich die
Funktion ein und beginnt mit dem Countdown.

15
Drücken Sie die Reiskochtaste 3 Sekunden lang, um die Funktion zu beenden.
▲Chú ý:
1. Andere Tasten sind gesperrt, wenn der Reiskochfunktion eingeschaltet ist, außer für
“ ”,“ ”,“ ”
2. Nach dem Ausschalten der Reiskochfunktion ertönt der Summer und die Zeitzone
zeigt "- -" die letzten 2 Minuten an. Drücken Sie eine beliebige Taste, um den Summer
zu stoppen.
■Einstellen und Ausschalten des Timers
Der Timer kann nur eingestellt werden, wenn die Heizfunktion eingeschaltet ist.
Der Timer kann nicht nur auf eine Heizzone, sondern auf beide Heizzonen eingestellt
werden. Der Timer liegt in einem Bereich von 0-9,5 Stunden.
●Einstellen des Timers
1. Sobald Sie die Timer-Taste drücken, blinkt der Punkt auf der unteren rechten Seite der
Anzeigeleuchte. Dies bedeutet, dass die aktuelle Heizzone ausgewählt ist.
(Hinweis: Wenn nur eine Zonenheizung benötigt wird, muss dieser Schritt nicht
ausgeführt werden)
2. Drücken Sie die Timer-Taste “ ”,der Punkt auf der unteren rechten Seite der
Kontrolllampe leuchtet, dh. die Timer-Funktion wird eingeschaltet, gleichzeitig leuchtet die
ausgewählte Kochzone “ ”auf. Drücken Sie dann die Taste “ ” und “ ”oder
"Schieberegler", um die Uhrzeit einzustellen.
(Hinweis: Wenn die Zeit auf 99 Minuten eingestellt ist und drücken Sie “ ”um die Zeit zu
erhöhen, dann wird die Zeit auf 2,0 Stunden eingestellt, und plus eine halbe Stunde,
wenn Sie sie jedes Mal erhöhen.)
3. Wenn nach 10 Sekunden keine Operationen ausgeführt werden, blinkt der Punkt auf
der unteren rechten Seite der Anzeigeleuchte und der Countdown beginnt.

16
▲ Beachten Sie:
1. Sobald der Timer eingestellt ist, wird automatisch heruntergezählt. Wenn die Zeit
abgelaufen ist, ertönt ein Warnton und die Kontrollleuchte blinkt "00". Sie können eine
beliebige Taste drücken, um den Warnton und die Anzeigeleuchte zu löschen.
2. Wenn der Countdown beendet ist, gibt das Produkt einen Warnton aus und die
Kontrollleuchte blinkt "00". Dann wird die Heizzone ausgeschaltet, die Leistung wird als
"0" angezeigt, wenn sie nach 10 Sekunden "H" anzeigt, bedeutet dies, dass die
Restwärme der Heizzone zu hoch ist. Der Warnton und das Blinken von "00" werden
fortgesetzt, bis Sie eine beliebige Taste drücken, um sie zu stoppen.
3. Wenn der Timer abgelaufen ist, funktioniert das ursprüngliche Zeitlimit des Produkts
nicht.
●Abbrechen oder Ausschalten des Timers：
1. Stellen Sie den Timer auf 0 und er wird ausgeschaltet
2. Schalten Sie die aktuelle Heizzone aus oder stellen Sie die Heizleistung auf 0, dann
schaltet sich der Timer aus.
■ Einstellen der Kindersicherung
● Sperren der Panelkunktionsplatte:
Wenn das Kochfeld in Betrieb oder im Standby-Modus ist, drücken Sie lange die
Kindersicherungstaste “ ” für 3 Sekunden, wenn die Timeranzeige "L" anzeigt,
bedeutet dies, dass die Kindersicherungsfunktion eingeschaltet ist. Alle Tasten sind
gesperrt (mit Ausnahme der Einschalttaste), der Benutzer kann keine Tasten bedienen.
●Entsperren der Panelkunktionsplatte:
Wenn die Kindersicherungsfunktion eingeschaltet ist, drücken Sie lange die
Kindersicherungstaste “ ”für 3 Sekunden, wenn die Timeranzeige "CL" anzeigt,
bedeutet dies, dass die Funktionstasten entsperrt sind.
■ Stromverbrauchanzeige
Wenn sich das Gerät im Standby - Modus befindet, berühren Sie “ ”zum ersten Mal,
der Punkt auf der unteren linken / rechten Seite der Anzeigeleuchte leuchtet auf, das
Timer - Display zeigt den Stromverbrauch des letzten Vorgangs an. Das Anzeigeformat
lautet: XX.X (0 bis 99.9, Das System wird nach dem Neustart nicht gereinigt und beginnt
mit der Neuberechnung des Stromverbrauchs. Drücken Sie die Taste erneut, der Punkt

17
auf der unteren linken / rechten Seite der Kontrollleuchte wird aus- und eingeschaltet, das
Timer-Display zeigt den Gesamtleistungsverbrauch an: XXX (0 ~ 999). Wenn Sie
gleichzeitig “ ” und “ ”um 2 Sekunden drücken, ist der gesamte Stromverbrauch Null.
Drücken Sie die Taste “” zum dritten Mal, der Punkt auf der unteren linken / rechten
Seite der Anzeigeleuchte ist aus und diese Funktion wird ausgeschaltet.
■Montage
Montagemethode von Induktionskochfeld
● Das Induktionskochfeld muss so weit wie
möglich an der Lüftungsstelle installiert
werden. Wenn Sie das Kochfeld benutzen,
müssen es auch die Luftzirkulation im Inneren
geben. Installieren Sie bei Bedarf bitte den
Abluftventilator (oder Dunstabzugshaube)
● In dem Küchenschrank muss man eine
Fläche von mindestens 100 cm²
Lüftungsöffnungen ausschneiden, damit die
Luft ungehindert vom Boden aus strömen
kann. Die Seite und die Rückseite des
Schrankwandlochs sollen die brennbare Wand
mehr als 180 mm zurücklassen, um einen
sicheren Gebrauch zu gewährleisten. Wenn
sich über dem Kochfeld eine brennbare
Aufhängung befindet, soll der Abstand
zwischen der Platte und der Aufhängung mehr
als 1000 mm betragen (wie im Bild gezeigt).
Das Bild zeigt das Loch, um die Küche
zu installieren
(Einheit: mm)
● Nachdem Sie den Einbauort des Induktionskochfelds bestätigt haben, legen Sie die
Lochschablone auf die Stelle und schneiden Sie die Löcher entlang der Schablonenkante
● Setzen Sie das Kochfeld in das Loch, die Montageist abgeschlossen.
6 Wartung und Vorsichtsmaßnahmen
● Müssen Sie das Kochfeld ausschalten, wenn das Kochfeld gereinigt wird.
● Nachdem Sie das Kochfeld benutzt haben, reinigen Sie es bitte mit dem trockenen
Tuch oder verwenden Sie das neutrale Seifenpulver, um die schmutzigen Gegenstände
zu entfernen, und reinigen Sie es anschließend mit einem trockenen Tuch.
● Kunststoffprodukte, Druckbereich, Malerei Panel kann man nur mit dem weichen Tuch

18
reinigen, man kann nicht mit dem starken Reinigungsmittel, Verdünner, Benzin, etc.
abwischen, oder es wird Schaden.
● Wenn Sie das Induktionskochfeld verwenden, verwenden Sie bitte eine separate
Leitung von 15A und die Verbindung sollte stark sein. Schlechte Verbindung kann das
Induktionskochfeld leicht beschädigen.
● Verwenden Sie das Gerät nicht in feuchten Umgebungen oder in der Nähe des
Gaskochfeldes. Halten Sie sich vom Feuer fern.
● Verwenden Sie kein Wasser, um das Gerät direkt zu reinigen, um eine elektrische
Leckage zu vermeiden. Verwenden Sie das Gerät nicht auf Teppichen oder Tischtüchern,
um Luftein- und Luftaustritt zu vermeiden.
● Legen Sie keine brennbaren, sauren oder alkalischen Gegenstände in die Nähe des
Geräts, um dessen Lebensdauer zu beeinflussen.
● Berühren Sie die Oberfläche der Induktion nicht von Hand, nachdem Sie den Topf
entfernt haben.
● Wenn Sie das Induktionskochfeld verwenden, schlagen Sie nicht auf die Platte, um die
Glasplatte nicht zu beschädigen. Wenn das Glas beschädigt ist, sollten Sie sofort
aufhören, es zu benutzen und es zur Reparatur an den Kundendienst senden..

19
Fehlerc
ode
Beschreibung
Grund
Lösung
E/2
oder
d/H
Die Temperatur auf
der Glasplatte oder
Überhitzung ist zu heiß
1. Temperatur Der
Topf oder die
Glasplatte ist zu
hoch
2. Elektronische
Temperatur ist zu
hoch
Kühlen Sie das System ab
E/H
oder
d/H
Der Temperatursensor
am
Produkt ist fixiert
(prüfen Sie Funktion
des Temperaturfühlers
im Produkt)
Nach dem
Einschalten des
Produkts reicht die
Temperaturänderun
g nicht aus
Kühlen Sie das System ab
E/3
oder
d/P
Falsche Töpfe, zB.
magnetischer Verlust
aufgrund der
Sumpftemperatur
Das Modul erzeugt
einen falschen
Arbeitspunkt, das
Gerät wie den IGBT
kann sich zerstören.
1. Der Fehler wird nach 8
Sekunden automatisch
gelöscht und man kann den
Kochzone weiter benutzen.
Im Fehlerfall sollte der Topf
ersetzt werden.
2. Module sollten
ausgetauscht werden, wenn
ein Fehler auftritt, während
sich kein Topf in der
Kochzone befindet.
E/5
Konfigurationsfehler
von Sensormodul
Konfigurationsfehler
von Sensormodul
1. Löschen Sie die
Küchenkonfiguration von und
aktivieren Sie die manuelle
Konfiguration.
2. Starten Sie das Ul Service-
Menü, um das Touch-Modul
zu konfigurieren
3. Wenn die oben genannten
Methoden nicht erfolgreich
sind, ersetzen Sie das Modul

20
E/4
Das Touch-Modul
wurde nicht
konfiguriert (alle
Touch-Feedback-
Module für UI, mit
Ausnahme von
Elementen, die sich
auf die Kochzone
beziehen).
Das Touchmodul ist
nicht konfiguriert.
1. Löschen Sie die
Küchenkonfiguration von und
aktivieren Sie die manuelle
Konfiguration.
2. Starten Sie das Ul Service-
Menü, um das Touch-Modul
zu konfigurieren
3. Wenn die oben genannten
Methoden nicht erfolgreich
sind, ersetzen Sie das Modul
E/6
oder
d/U
Größere elektrische
Störung
1. Fehler am
Netzfrequenzdetekto
r
2. Spannung /
Spannungsabfall
Überprüfen Sie die Spannung
und Frequenz der
Stromversorgung, wenn es
kein Problem gibt, dann
müssen Sie das Modul
ersetzen
Keine
Anzeig
e
Am Schaltnetzteil liegt
eine Überspannung an
(keine Funktion)
400V Verbindung
Trennen Sie das Netzkabel
und schließen Sie es wieder
an
Um den Servicetechniker im Fehlerfall zu unterstützen, zeigt die UI den Fehlercode an.
Die grundlegenden AdAsI-Fehlercodes sind in der folgenden Tabelle aufgeführt:
Fehlerc
ode
Beschreibung
Grund
Lösung
E/8
Lüfter -Probleme
1. Der Lüfter ist
blockiert
2. Lüfter oder
elektronisches
Steuergerät ist
defekt
1. Überprüfen Sie die
Installation des Moduls, wenn
der Lüfter blockiert ist.
2. Überprüfen Sie, ob der
Lüfter aufgrund von Öl oder
Staub festsitzt.
3. Tauschen Sie das Modul
aus
E/9
Temperatursensordefe
kte
Signalsensor
außerhalb der Zone;
ein Sensor oder
Tauschen Sie das Modul aus
