Evolio iSMART 360 User manual

1
iSMART 360
by EVOLIO
USER MANUAL…………...………………2
MANUALO DI USO...................................14
BETRIEBSANLEITUNG...........................24
HASZNÁLATI UTASITÁS.......................35
MANUAL DE UTILIZARE........................44

2
iSMART 360
USER MANUAL

3

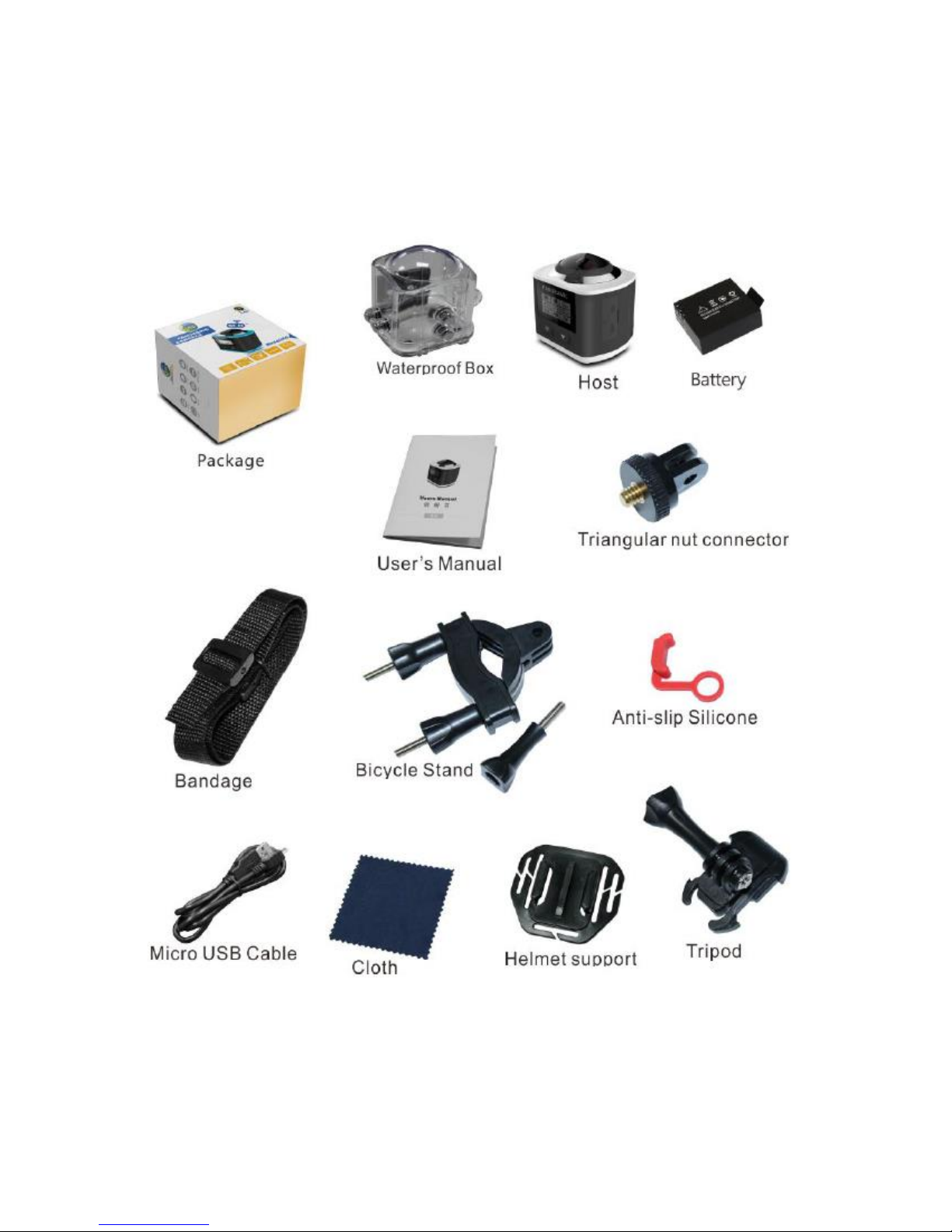

YS09 Package & Accessories

4
YS09 Accessories Using Guide

5
YS09 Accessories Using Guide

6
Users Manual
1. Operate attention:
1. This is a high precision product , please do not let it fall or strike.
2. Please do not let the camera close to the objects with strong-magnetic, such as magnet and power-driven machine.
In addition, please also avoid closing to the objects which can Launch strong radio wave, because the strong magnetic
field may cause product breakdown or destroy the image and sound.
3. Please do not put the camera in the place with high temperature or direct sunshine.
4. Please choose the Micro SD card with brands, because ordinary card can not be guaranteed for using regularly.
5. Please do not let the Micro SD card put in or close to the places with the strong-magnetic in order to avoid losing
the date of the Micro SD card.
6. During the process of charging up the battery, if the product gives out heat and smoke or gives off peculiar smell,
please immediately unplug the power to avoid the fire.
7. When charging up the battery, please let the product put in the places where children can not touch , because the
power cable may cause the children stifle or suffer from electric shock.
8. Please let the product put in the shady, dry and insulated places.
2. Camera show：
3. Guide of operating :
Plug the Micro SD card or Micro SDHC.
Attentions：please turn off the camera before you
plug the card or take out of the card.
Support micro SD card above class 6. Please use the
high speed TF above class 10 at professional video
mode.

7
4. Install and remove the battery：
Move the battery cover down and then open it.
Install the battery into the camera properly according
to the positive and negative sign of the battery, and
according to the direction of the arrow.
Battery Charging
Suppor PC USB , Standard plug and Car charger
of car.
Startup and Shutdown
Start up: for opening the video mode please press
long for 3 seconds the power button
Shut down: for closing the video mode please
press long for 3 seconds the power button
Power saving mode: Keyless operation, the camera
will shutdown automatically after 15 seconds( it
can adjust the time of screen off in the setting
menu) Under the state of non use, the camera will
shutdown after 5 seconds
5. Mode Switch：
When camera is on, press the power button repetitive, and the camera will show: video/photo/Slow photography /menu
mode circulatly, like this :
6. Video interface：
Click “OK” to start recording. You can see the
recording time and video mode on the LCD
screen.
Click the “OK” again to stop recording and save
the file. You can enter the video setting by
Clicking “Down” button.

8
7. Photo interface:
8Slow photography:
After the camera enters in slow photography, press the
“OK” key to start recording.The resolution will be at
1440p/60fps, and the upper left corner of the screen
will show .
At the playback, the photography is shown at slow
motion.
Shortly Press “Down” key to enter into Slow
photography settings.
9. Setting:
Press OK key to enter Setting to select record video,
take photos, language and so on.
10. Connect PC cameras：
Select”U disk mode” to manage TF card data.
Select”DV mode“to use PC camera function.
Select”charging” to panoramic DV charging.
HDMI Out：When camera is on, use HDMI line (Optional) to connect the HD DV (HDTV), for playback the
video by the TV.
WIFI light(Blue)
When turn on the WIFI ,there is a blue light.
When the WIFI is connected , the blue light will be
flashing ;
When turn off the WIFI,the blue light will off;
Taking photos by clicking “OK” button..
You can enter the photo setting by Clicking “Down”
button.

9
Charging light(Red)
When turn on the camera, there is a red light flashing;
When charging, the red light is flashing;
When the battery is full, the red light will not flash;
Button instruction
Power button:
Press 3 seconds on the Power button to turn on the camera and anouther 3 seconds to turn off the camera. When the
camera is on, press Power button to enter into the page of “Recording, Photography, Slow motion, Setting”
In setting page, press Power button to quit from the page.
OK button
In Recording,Photography,Slow motion,Setting page, press OK button to
choose function for seeting
WIFI /UP button
In Setting page, press UP button to go up in this page. In Recording, Photography, Slow motion, Setting page, press
UP button to turn on or off the WIFI;
Down button
In Recording, Photography, Slow motion page, press Down button to enter into the Setting page;
In Setting page, press Down button to go down;
WIFI APP Connection
Please download the WIFI APP in the IOS & Andriod store before connection.
WIFI Note:
For Andriod system smartphone, please search “XDV360” in Google Play, download and install this APP on the
smartphone; For IOS system smartphone, please search “VDX360” in Apple store, download and install accordingly.
How to conntect WIFI APP
1.Turn on the camera, press”WIFI/UP” button until there is WIFI sign on the screen. The WIFI
indicating light will also flash at the same time.
2.Turn on the WIFI function on the smartphone, choose the WIFI SSID “X6000000-
XXXX” and connect (pass word:12345678);
3.Open the XDV360 APP.
You can synchronize the video while recording on the camera. Also you can
-record,
-make photographies
- download, delete and share movie and photos on the other sites.
4.WIFI APP QC code
Scan this QC Code to download the WIFI APP

10
11. Product Specification :
Platform
ARM@Cortex-A7 1.2GHZ/H2.64 Video
Encoder
Sensor
SONY IMX179
Video Resolution：
2448×2448 30fps (1:1)
Video Resolution
2048×2048 30fps (1:1)
1440×1440 60fps (1:1)
1440×1440 30fps (1:1)
1072×1072 60fps (1:1)
1072×1072 30fps (1:1)
Photo Resolution：
Photo Resolution
16M(4096X4096) (1:1)
12M（3264*3264) (1:1)
8M(2880*2880) (1:1)
5M(2448x2448) (1:1)
Lens
220°FOV
Exposure
-3，-2，-1，0，1，2，3
Automatic, sunny, cloudy, incandescent,
White Balance
fluorescent
Camera Mode
Ordinary photography, regular photography,
automatic photography, trajectory photography
Video Mode
Normal video、Loop Video、Space lapse
APP Show Mode
Square 、 Round 、 Half round 、 Inner Rim 、 Half-Half 、 360° Panoramic、VR
Slow Motion
2448P 30fps
Display
0.96"Matrix Screen LCD
Remote
Support 2.4G Remote（Optional）
Image Format
JPEG
Video Format
MP4
Light Source Frequency
H.264
Connections
Micro USB2.0, HDMI
Microphones
Build in
Speaker
1w Built-in 8 ohms 1w

11
Battery capacity
1100MAH (removable battery)
Record time
1440P/ About 120 minutes
Fixed Interface
International standard 1/4 inch standard
Charging time
threaded connection
WIFI
802.11b/g/n, 2.4G
Language
English, Simplified Chinese, Traditional Chinese,
Korean, Russian, French, German, Italian,
Spanish, Portuguese, Japanese
Operating system
above
Dimensions
55.8mm*44.8mm*52.6mm
Weight
75g (camera), 145g (including battery and memory card、Waterproof Box)
Operating temperature
-10℃～+55℃
Temperature storage
-20℃～+70℃
Relative humidity
5% ～95%（No frost）
Waterproof level
5% ～95%（No frost）
With a waterproof cover underwater 30M
Accessories
Package、Waterproof Box
Users Manual
Battery
Triangular nut Connector
Bicycle Stand
Bandage
Anti-slip Silicone
Micro USB
Cable
Helmet support
Tripod
Application
Outdoor Sports, Cycling, Diving, aerial, real estate, performances, VR mirror, etc
Simple description of the problem and the solution:
1.If the phenomenon of death caused by improper operation of the product:
Reinstall the removable battery, the product can be restored to normal.
2. Maximumsupport 64G Micro SD card, select the brand Micro SDcard, buy it after tested OK. Formatted
on a computer, then use the card through the neutral can not be guaranteed to work properly.
3.What is Space Laps ? By setting a certain time interval shooting, the same scene or the same object at a
certain frequency automatic shooting for a long time continuous shooting, It becomes one frame which is
formed by the combination of thousands of photos from the continuous screen.
For customer assistance, please contact us at [email protected]

12
Declaration of conformity
Televoice Grup S.R.L., with headqurtered in Bucharest, District 1, Grigore Cobalcescu no.39 RO15005294,
J40/11378/2002, declare on own responsability, this product Evolio iSmart 360, solded in Romania :
Brand: Evolio;
Model: iSmart 360
Commercial name: action camera 360
The electric and electronics equipment solded by our company respect legal terms like: Decision no. 1022/2002,
H.G. 497/2003 (electromagnetical compatibility), H.G. 457/2003, modified by decision 1514/2003 (about consumer
safety with electric equipment ) and all normative acts, H.G. 992/2005 (about limited uses of dangerous substances),
H.G. 448/2005 about prevention of wastes electrical and electronic equipment) and UE Directives 2002/95/CE,
1999/5/EC.
The product was evaluated according with the following terms, mentioned in annex II a H.G. 88/2003: EN
62479:2010, EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011, EN 301 489-1, EN 301 489-17, EN 300 328.
All documents of the evaluations received from the manufacturer, are stored at our company headquarters. The all
products have inscription CE.
The products warranty are in conformity with O.G. 21/1992, Law 449/2003,Law 296/2004 and O.U.G 174/2008,
about consumer protect.
Liviu Nistoran

13
iSMART 360
MANUALO DI USO

14
YS09 Pacco ed Accessori

15
YS09 Guida di uso degli accessori
Foto 1: Treppiede + Conettore con manicotto triangolare + Cassetta supporto
Si usa soprattutto dentro in casa, tachigrafo e registrazione quadro
Foto 2: Treppiede + cinghia+ supporto casco + silicone antiscivolo + cassetta supporto + carcassa impermeabile.
Si usa in principale per corse, sci, surf, viaggi ed altri sport praticati.
Foto 3: Treppiede + cassetta supporto + carcassa impermeabile
Si usa in principale per riprese sotto acqua e tramite la connessione wifi col cellulare per esplorare il mondo
sottomarino.

16
Foto 4: Supporto per bicicletta + cassetta supporto+ carcassa impermeabile
Viene montata sul telaio della bicicletta e si usa per catturare subito le tue emozioni in bici.
Foto 5: Treppiede + silicone antiscivolo + carcassa impermeabile.
Viene montata di solito su un drona aereo per riprese mozzafiato a 360 gradi
Manuale di uso
1. Fate attenzione alle manovre!
1. Questo è uno strumento di alta precisione; evitare di farlo cadere o di sottoporle a urti.
2. Non lasciare mai la macchina da ripresa vicino a dispositivi che generano forti campi magnetici, ad esempio magneti
o motori elettrici. Evitare inoltre di utilizzare o lasciare la macchina da ripresa in possimità di dispositivi che emettono
forti onde radio perchè un alcun forte campo magnetico può provocare il malfunzionamento del vostro prodotto o
danneggiare anche le immagini ed il suono.
3. Non lasciare la macchina da ripresa in luoghi surriscaldati o esposta alla luce solare diretta.
4. Schegliere delle schede Micro SD di alta qualità visto che una scheda comune non garantisce l’uso regolato.
5. Non lasciate la scheda Micro SD dentro la macchina da ripresa o in prossimità di dispositivi che generano forti
campi magnetici, a modo di evitare la perdita dei dati dalla scheda Micro SD.
6. Durante il processo di carico della batteria, se il prodotto emana calore, fumo o un’odore particolare, scollegare
immediatamente per evitare un’incendio.

17
7. Tenere fuori dalla portata dei bambini durante il carico della batteria; gli stessi si possono inciampare o folgorarsi.
8.Tenere il prodotto in un luogo fresco, asciutto e isolato.
2 . Descrizione macchina da ripresa:
3. Guida di lavoro:
Inserire la scheda Micro SD:
Inserire per prima la scheda micro SD o micro SDHS: vedi foto
di fianco
Avvertenza: chiudi la macchina da ripresa prima di inserire o di rimuovere la scheda.
Si possono utilizzare soltanto delle schede micro SD superiori della classe 6. Si prega di utilizzare TF di alta
velocità e superiori della classe 10 per la modalità video professionale.

18
4. Inserimento o la rimozione della batteria:
Rimuovere il coperchio della batteria in giù ed aprirlo.
Inserire la batteria in macchina da ripresa nell’orientamento mostrato
dai segni „+” e „-„ della batteria e rispettando la direzione delle
freccie.
Ricarica della batteria
Porta USB del PC, manicotto standard e caricabatteria per macchina
da ripresa.
Accensione e spegnimento
Accensione: premere continuo il pulsante d’acceso /tempo 3 secondi
–la modalità video sarà accesa.
Spegnimento: premere continuo il pulsante d’acceso /tempo 3
secondi- la modalità video sarà spenta.
Risparmio energetico: quest’operazione non è prevista di una
combinazione di pulsanti; la macchina da ripresa si spegne
automaticamente dopo 15 secondi (dal menu di impostazioni si può
modificare il tempo di stand-by). Quando non si utilizza la macchina
da ripresa entra in stand by dopo 5 secondi.
5. La modifica delle opzioni
Con la macchina da ripresa accesa premere il pulsante d’acceso a modo ripetuto – la camera visualizza l’opzione video
/ foto / visualizza immagini / menu circolare delle opzioni, come di sotto:
6. Interfaccia video:
Premere „ok” per avviare la ripresa video; sullo
schermo LCD si può visualizzare il tempo di ripresa e
la modalità video.
Premere di nuovo „ok” per interrompere la ripresa e
salvare il file.
Premere il pulsante „in basso” per accedere le
impostazioni video.

19
7. Interfaccia foto:
Premere il pulsante „ok” per riprese immagini.
Premere il pulsante „in basso” per accedere le
impostazioni sulle immagini.
8. Scatto in ritardo (Autoscatto)
La macchina da ripresa avvia lo scatto in ritardo; premere il
pulsante „ok” per avviare la ripresa/ la registrazione;
(risoluzione di 1440p/60fps); Nell’angolo in alto a sinistra
compare l’icona .
Per riprodurre (playback), lo scatto in ritardo (autoscatto) è
in ripresa lenta.
Premere brevemente il pulsante „in basso” per accedere le
impostazioni per le immagini in modalità sport.
9. Impostazioni
Premere il pulsante „ok” per accedere le Impostazioni a modo di poter
selezionare la registrazione video, la ripresa immagini, per scegliere la lingua
ecc.
10. Il collegamento al computer
Fare clic su „U disk mode” per operare con i dati dalla scheda
TF.
Fare clic su „DV mode” per utilizzare le funzioni della
macchina da ripresa a al computer
Fare clic su „charging” per caricare DV panoramic.

20
Porta HDMI:
Quallora la macchina da ripresa è accesa utilizza la linea HDMI (opzionale), collega HD DV (HDTV); per riprodurre
la registrazione video su TV.
2. Il led per WIFI (blu)
Quando si avvia il WIFI, il led è blu.
Se il led blu lampeggia il WIFI è già connesso.
All’interruzione del WIFI, il led blu si spegne.
3. Il led caricabatteria (rosso)
Quando si accende la macchina da ripresa il led rosso lampeggia 3 volte.
Quando la batteria è in carica il led rosso è acceso.
Alla terminazione integrale della carica il led rosso si spegne.
Istruzioni relative ai pulsanti
Il pulsante d’avvio
Premere continuu il pulsante d’avvio per 3 secondi per accendere la macchina da ripresa; per spegnere la macchina da
ripresa premere lo stesso pulsante per 3 secondi.
Quallora la macchina da ripresa è accesa premere il pulsante d’avvio per accedere la pagina „Recording, Photography,
Slow motion, Settings” (Registrazione/ Riprese immagini/ Scatto in ritardo/ Impostazioni)
Nella pagina di impostazione funzioni premere il pulsante d’avvio per uscire dalla stessa pagina.
Il pulsante OK
Nella pagina „Recording, Photography, Slow motion, Settings” (Registrazione/ Riprese immagini/ Scatto in ritardo/
Impostazioni) premere il pulsante „OK” per scegliere la funzione da impostarsi.
Il pulsante WIFI/”in alto”
Nella pagina Impostazioni premere il pulsante „in alto” per andar verso l’alto della stessa pagina.
Nella pagina „Recording, Photography, Slow motion, Settings” (Registrazione/ Riprese immagini/ Scatto in ritardo/
Impostazioni) premere il pulsante „in alto” per accendere o spegnere il WIFI.
Il pulsante „in giù”
Nella pagina „Recording, Photography, Slow motion, Settings” (Registrazione/ Riprese immagini/ Scatto in ritardo/
Impostazioni) premere il pulsante „in basso” per accessare la pagina di Impostazioni.
Nella pagina Impostazioni premere il pulsante „in basso” per andare verso il basso della pagina.
L’applicazione di connessione della WIFI
La preghiamo di scaricare l’applicazione per WIFI dai negozi IOS e Android prima di connessione effetiva a WIFI.
Nota:
Per il sistema operativo Android dei cellulari tipo smartphone, La preghiamo cercare „XDV360” in Google Play,
scaricare ed installare la stessa Applicazione nel vostro smartphone. Per i sistema operativi IOS La preghiamo cercare
„VDX360” in Apple Store, scaricare ed installare.
