Fame Audio Discovery 15AS DSP User manual

Fame Audio
Discovery 15AS DSP/
18AS DSP
Bedienungsanleitung

DEUTSCH/ENGLISCH
PAH0021517-000
PAH0021518-000
12/2019

DEUTSCH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im
Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer
Spannung stehen.
Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von
Komponenten, Schutzvorrichtungen oder Gehäuseteilen. Sollte entsprechendes auffallen,
darf das Gerät nicht verwendet werden!
Überlassen Sie Wartungs- sowie Reparaturarbeiten einer qualifizierten Service Werkstatt
oder wenden Sie sich an Ihren Händler. Bei einer Fehlfunktion des Gerätes ist der Betrieb
zudem unverzüglich einzustellen, bis das Gerät von einer Fachperson repariert wurde!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten. Im Falle von
Beschädigungen des Netzkabels jeglicher Art, muss dieses umgehend gegen ein original
Ersatzteil des Herstellers ersetzt werden.
Achten Sie immer darauf, dass die Erdung des Gerätes beibehalten wird. Verwenden Sie
nur mitgelieferte Stromführungskabel und halten Sie die seitlichen, geerdeten
Schutzkontakte immer aufrecht. Stellen Sie sicher, dass die verwendeten Steckdosen über
eine ordnungsgemäß funktionierende Schutzerde verfügen.
Bei Nichtbeachtung kann es zu Brand- oder Lebensgefahr durch einen elektrischen Schlag
kommen!
GEFAHR! (Für Babys und Kinder)
Entsorgen oder bewahren Sie anfallendes Verpackungsmaterial ordnungsgemäß!
Verpackungsmaterial ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von
Babys und Kindern aufzubewahren.
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern
Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch
verschlucken von Teilen ersticken könnten!
GEFAHR! (Gehörschäden)
Professionelle Lautsprechersysteme sind in der Lage gesundheitsschädliche Schallpegel zu
erzeugen. Selbst die Einwirkung scheinbar harmloser Schallpegel über einen längeren
Zeittraum kann zu bleibenden Schäden am Gehör führen (ab ca. 95 dBA SPL).
Tragen Sie daher immer einen professionellen Gehörschutz (Ohrstöpsel oder
Kapselgehörschutz) während des Betriebs!

DEUTSCH
Hinweis! (Brandgefahr durch Überhitzung)
Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C.
Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird,
außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren
Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich.
Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt
oder Gegenstände in das Gerät gesteckt werden.
Hinweis! (Betriebsbedingungen)
Im Vorfeld ist mit dem Hersteller zu klären, ob das Gerät auch für die Nutzung im Freien
geeignet ist.
Achten Sie stets auf einen Mindestabstand von 20 cm zu Wänden oder anderen baulichen
Gegenständen.
Setzen Sie das Gerät niemals direktem Regen, Feuchtigkeit oder Flüssigkeiten aus, da
dies zu Beschädigungen führen kann.
Vibrationen, Staub oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen,
vermeiden Sie diese!
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit Ihrer örtlichen
Netzspannung. Die Absicherung Ihrer Netzsteckdose mit einem Fehlerstromschutzschalter
(FI) ist unbedingt empfohlen.
Sollten Sie Ihr Gerät längere Zeit nicht benutzen oder Wartungsarbeiten vornehmen,
trennen Sie das Gerät vom Netz, um Gefahren zu minimieren. Dasselbe gilt für
Unwetterbedingungen wie Gewitter, Hochwasser etc.
Hinweis! (Sicherungen)
Ersetzen Sie Sicherungen nur mit dem Typ IEC127 (5x20mm) und dem korrekten
Nennwert, um die optimale Leistung zu gewährleisten! Es ist untersagt, kurzgeschlossene
Sicherungen zu verwenden oder den Sicherungshalter zu überbrücken. Sicherungen
dürfen nur von qualifiziertem Personal gewechselt werden.
Hinweis! (Kondensation)
Um Kondensation im Gerät zu vermeiden, sollte sich das Gerät vor Inbetriebnahme an die
Umgebungstemperatur anpassen.
Hinweis! (Unerwünschte Gerüche)
Ein neues Produkt kann manchmal zu unerwünschten Gerüchen führen. Diese Reaktion ist
normal und verschwindet nach einigen Minuten wieder.

DEUTSCH
Hinweis! (Mögliche Schäden durch Magnetfelder)
Lautsprecher verursachen ein statisches Magnetfeld. Stellen Sie einen ausreichenden
Abstand zu Geräten sicher, die durch ein solches beeinträchtigt werden können.
Symbole auf Gerät und Verpackung:
Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr eines
Stromschlages.
Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie
Bedienungshinweise in der Bedienungsanleitung hin.
Der Blitz warnt Sie vor von Außen zugänglicher, gefährlicher Spannung. Eine
Verbindung zu jeder Anschlussklemme, die mit diesem Symbol versehen ist, darf nur
mit konfektioniertem Kabel hergestellt werden, welches den Empfehlungen des
Herstellers genügt oder mit Kabeln, die von qualifiziertem Personal installiert wurde
Dieses Symbol warnt vor heißen Oberflächen. Um Verbrennungen zu vermeiden 
NICHT berühren!
Nur für den Innenbereich geeignet
Bedienungsanleitung lesen
Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie
diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.

DEUTSCH
Installation & Transport:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie die
Originalverpackung oder eine geeignete Transport- oder Lagerverpackung, um das Produkt bei
Nichtbenutzung optimal vor Einflüssen wie Staub, Feuchtigkeit etc. zu schützen.
Während der Montage ist geeignete Schutzausrüstung (insbesondere Kopfschutz, Handschuhe
und Sicherheitsschuhe) zu tragen und es sind nur geeignete Aufstiegshilfen (Leitern, Gerüste,
etc.) zu verwenden. Die Verantwortung dafür liegt alleine beim ausführenden Installationsbetrieb.
Die Installation darf ausschließlich durch Sachkundige und nur an Montagepunkten mit
ausreichender Tragfähigkeit, ggf. unter der Berücksichtigung von Bauauflagen, erfolgen. Das vom
Hersteller in der Montageanleitung vorgeschriebene Befestigungsmaterial (Schrauben, Dübel,
etc.) muss verwendet werden. Schraubverbindungen müssen durch geeignete Maßnahmen gegen
Lösen
gesichert sein.
Ortsfeste oder mobile Installationen müssen durch zwei unabhängig voneinander wirkende
Einrichtungen gegen Herabfallen gesichert sein. Lose Zusatzteile oder sich lösende Teile müssen
durch geeignete Einrichtungen aufgefangen werden können. Bei Verwendung von Verbindungs-
und Befestigungselementen sowie Anschlagmitteln sind die nationalen Vorschriften zu beachten.
Hinsichtlich der Bemessung der Sicherungsmittel sind mögliche dynamische Belastungen
(Ruckkräfte) mit zu berücksichtigen.
ACHTUNG! (Überprüfungsmaßnahmen)
Nach der Montage ist die Aufhängung des System aus Halterung und Lautsprecher auf
sichere Befestigung zu überprüfen. Der Betreiber von Lautsprechersystemen
(ortsfest oder mobil) ist verpflichtet, alle Systemkomponenten unter Berücksichtigung der
jeweils nationalen Regelungen regelmäßig zu überprüfen bzw. prüfen zu lassen und
mögliche Schäden unverzüglich beseitigen zu lassen. Weiterhin raten wir dringend zu
einer ausführlichen Dokumentation aller Überprüfungsmaßnahmen in Prüfbüchern o.ä.
ACHTUNG! (Tragfähigkeit)
Bei längerem oder dauerhaftem Einsatz von Lautsprechern im
Freien sind für Standsicherheit und Tragfähigkeit von Aufbauten
und Flächen insbesondere auch die Windlasten, Schnee- und
Eislasten sowie thermische Einflüsse zu berücksichtigen.
Insbesondere die Lastaufnahmepunkte geflogener Systeme
sollten hier mit ausreichenden Sicherheitsreserven dimensioniert
werden. Es sind hierbei die nationalen Vorschriften zu beachten.
WARNUNG! (Verletzungsgefahr durch Umkippen)
Unvorschriftsmäßige Montage kann erhebliche Verletzungen und Schäden verursachen!
Achten Sie sowohl beim Transport als auch bei der Installation, dass nur vom Hersteller
spezifizierte Hilfsmittel (z.B. Rollwagen, Ständer, Stative, Halterungen usw.) verwendet
werden und folgen Sie immer den Anweisungen des Herstellers!

DEUTSCH
Hinweis! (Besondere Maßnahmen)
Besondere Maßnahmen können auch zur Vorsorge gegen gefährdendes Verhalten von
Zuschauern erforderlich werden.
Stative dürfen nicht in Flucht- und Rettungswegen aufgestellt werden. Bei Aufstellung in
Verkehrswegen ist auf die erforderliche Breite der Wege und auf ordnungsgemäße
Absperrung sowie Kennzeichnung zu achten. Beim Auf- und Absetzen ist
eine besondere Gefährdung gegeben. Hierzu sind geeignete Hilfsmittel zu verwenden.
Es sind hierbei die nationalen Vorschriften zu beachten.
Die Verwendung dieses Gerätes mit Sinus-, Rechteck- oder anderen Messsignalen bei
höherem Pegel führt zu ernsthaften Beschädigungen des Gerätes!

DEUTSCH
m neuen Fame Audio Discovery 15AS DSP/18AS DSP!
 ein Produkt von Fame Audio entschieden haben. Durch effiziente
Entwicklung und ökonomische Produktion ermöglicht Fame Audio hochwertige Produkte
zu einem fantastischen Preis.
 sämtliche Funktionen dieses
Produktes informiert zu sein und bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr Fame Audio Team
Garantie:
Es gelten die aktuellen AGBs und
Garantiebedingungen der
Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie
sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: [phone]
Fax: [phone]
[e-mail]
Bestimmungsgemäßer Gebrauch:
Das Produkt Fame Audio Discovery 15AS DSP/18AS DSP ist auf die Verwendung mit Musik-
und Sprachsignalen optimiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der
Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter
anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach-
oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen
Verwendung resultieren wird keine Haftung übernommen.
Es muss sichergestellt werden, dass das Gerät ausschließlich von geschulten und fachkundigen
Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen Fähigkeiten
sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer für ihre Sicherheit
zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.

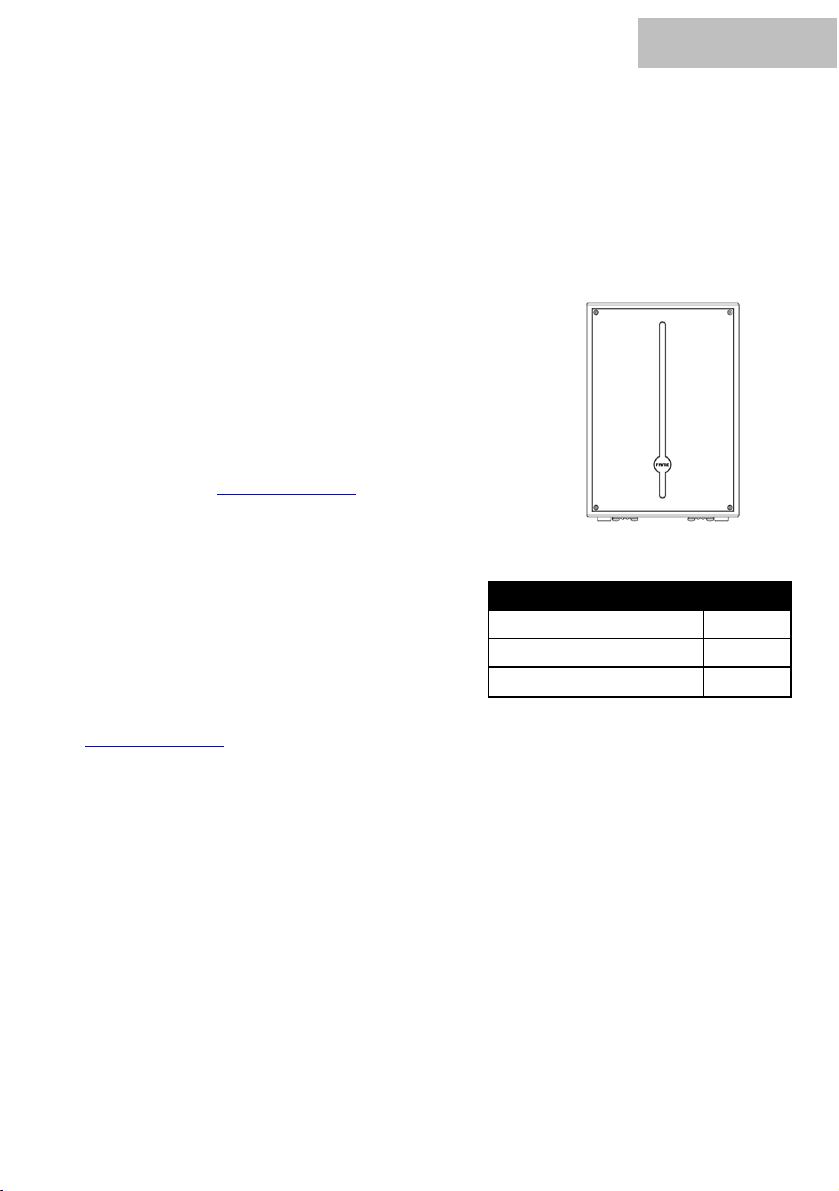

Inhalt
Menge
Subwoofer
1
Stromkabel
1
Bedienungsanleitung
1
Lieferumfang:

DEUTSCH
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, unbeschädigte und möglichst kurze Kabel.

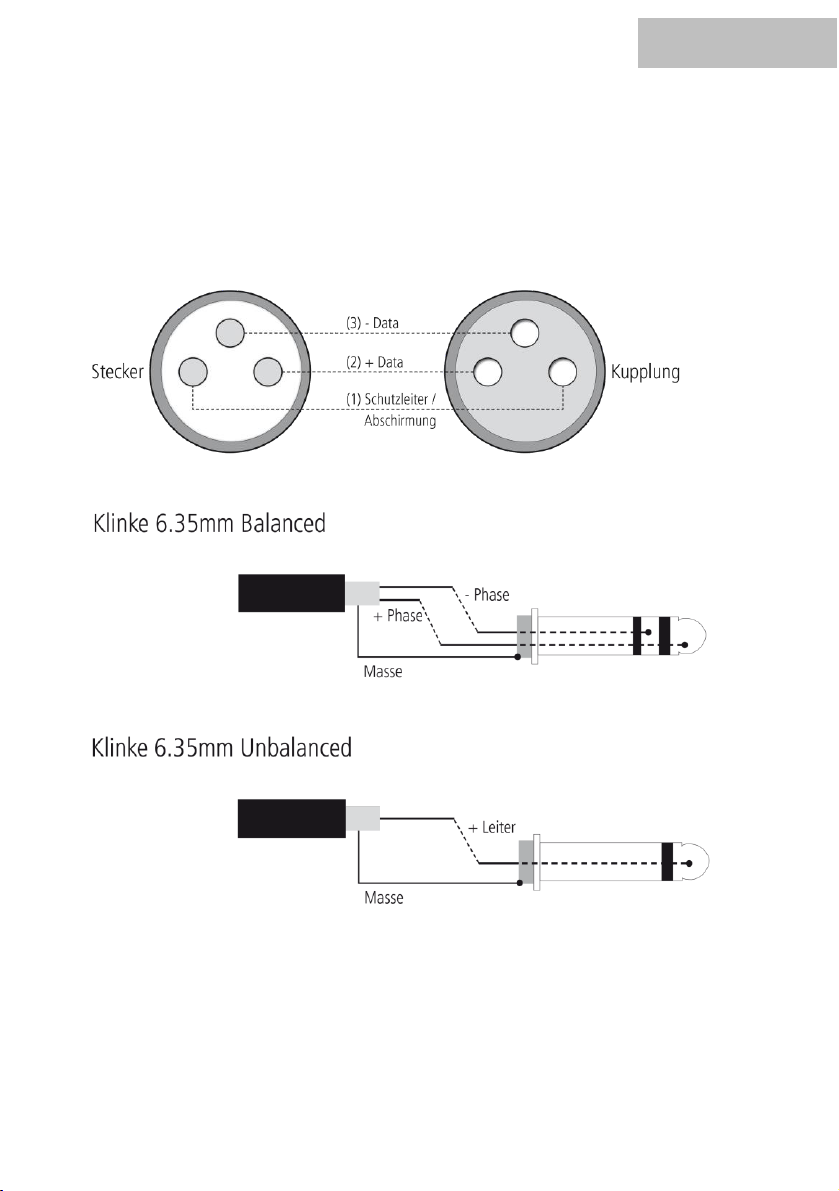

Konfiguration des Audio Eingangs
(XLR/6,35mm-Klinken-Kombibuchse)

DEUTSCH
Anschlüsse und Bedienelemente:

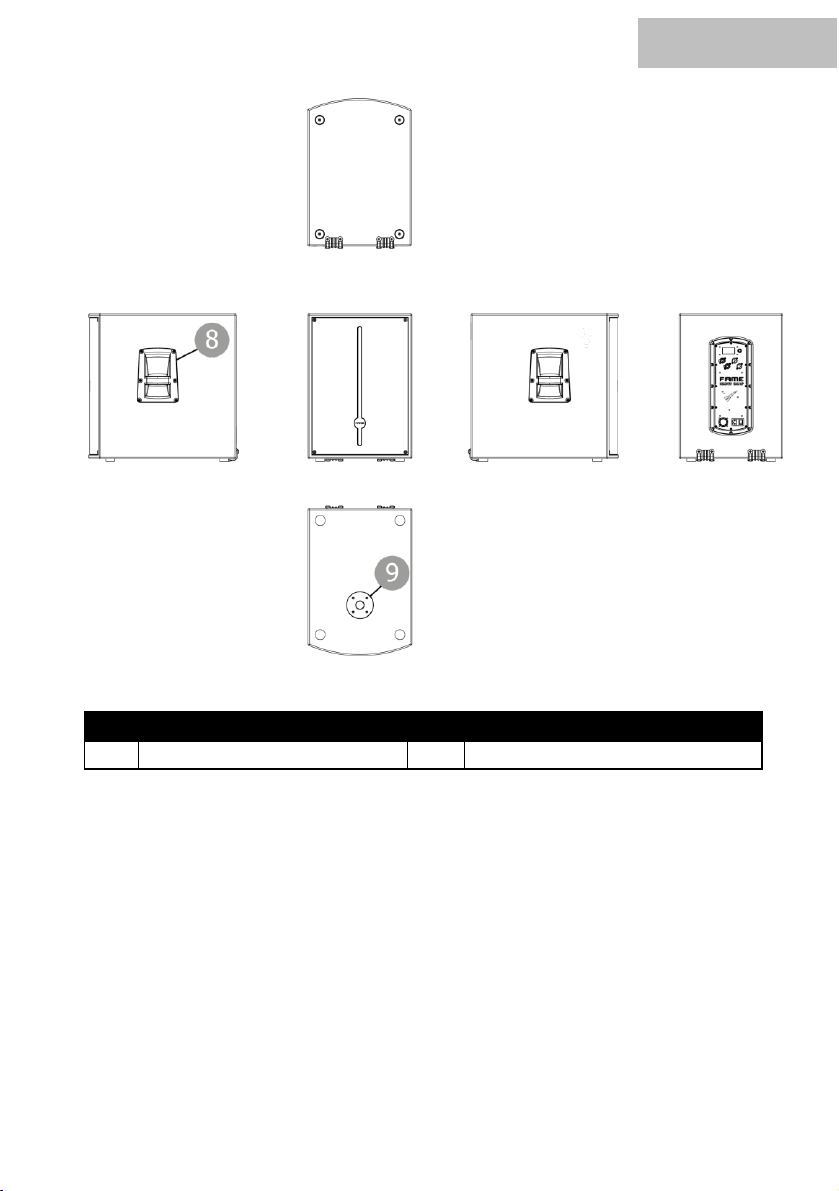

Nr.
Bezeichnung
Nr.
Bezeichnung
1
LCD Display
5
Netzschalter
2
Mic-/Line-Eingänge
XLR/Klinke (6,35mm) -
Kombibuchse
6
Kaltgerätestecker
3
Drehregler/Drucktaste zum
Aktivieren und Auswählen der
DSP-Funktionen
7
Sicherungshalter
4
MIX OUT
2 XLR-Ausgänge

DEUTSCH
Nr.
Bezeichnung
Nr.
Bezeichnung
8
Tragegriff
9
M20-Gewindeflansch

DEUTSCH
DSP-Funktionen:
Main Volume Level:
Dieses Menü erscheint bei der Initialisierung des Subwoofers und ermöglicht die Einstellung des
Laustärkepegels des Subwoofers.
Der Wert variiert von MUTE (keine Lautstärke) bis +10dB.
Mode:
Dieses Menü dient zur Auswahl eines der Presets. Wählen Sie diese Optionen, wenn Sie das den
Subwoofer vor der Soundanlage verwenden:
Normal
Enforce

DEUTSCH
Location:
In diesem Menü können Sie das Feedback der Subwoofer optimieren, wenn sie alleine oder in
Gruppen verwendet werden.
NORMAL: Wählen Sie diese Option, wenn Sie den Subwoofer einzeln verwenden.
CARDIOID: Wählen Sie diese Option für einen Cardioid-Effekt bei Verwendung der
Subwoofer im Gruppenmodus.
ENDFIRE: Wählen Sie diese Option, wenn zwei Subwoofer in Längsrichtung
hintereinander verwendet werden.
Delay Effects:
In diesem Menü können Sie dem Subwoofer eine Verzögerung hinzufügen. Der Wert der
Verzögerung wird in Metern angegeben.
Standardmäßig wird keine Verzögerungszeit angewendet.
None
bis 10,5m/34ft

DEUTSCH
Polarity:
In diesem Menü können Sie die Polarität der Summe der am Eingang anliegenden Signale
umkehren.
Normal
Reverse
X-Over:
In diesem Menü wird die obere Grenze des Frequenzbereichs des Subwoofers eingestellt. Die
optimale Einstellung ist der minimale Wert des Frequenzbereichs, der von den aktiven
Lautsprechern korrekt wiedergegeben wird.
Unter den verfügbaren Werten für diese Einstellung finden Sie jeweils die aktiven Lautsprecher
der Discovery-Serie.
TR15 Discover 15A DSP
TR12 Discovery 12A DSP
TR10 Discovery 10A DSP
150Hz
120Hz
100Hz
80Hz
60Hz

DEUTSCH
Delay Unit:
In diesem Menü können Sie die vom Menü DELAY verwendete Einheit auswählen
Meter
Foot (Fuß)
LED:
In diesem Menü wird die LED auf der Frontplatte eingestellt.
OFF: Die LED leuchtet nie auf.
ON: Die LED leuchtet konstant blau.
LIMIT: Die LED leuchtet blau und rot, wenn der Limiter eingeschaltet ist.

DEUTSCH
Reset:
In diesem Menü können Sie das System auf Werkseinstellungen zurücksetzen
Info:
In diesem Menü können Sie Informationen über die aktuelle Firmware-Version erhalten.
Exit:
Zurück zur Einstellung des Lautstärkepegels des Subwoofers.

DEUTSCH
Technische Daten:
Model
Discovery 15AS DSP
Discovery 18AS DSP
Typ
Aktiver Subwoofer
Leistung (RMS)
500 Watt
Leistung (Peak)
1000 Watt
Verstärker
Class-D
Schalldruck (max.)
126dB
127dB
Frequenzbereich
35-160 Hz
35-150 Hz
Impedanz
8 Ohm
Woofer


DSP
Ja
Anschlüsse
2x XLR/Klinke (6,35mm) - Kombibuchse
Ausgang
2x XLR
Sicherung
T4AL /250V
Flansch
M20
Spannungsversorgung
220-240V, 50/60Hz
Netzanschluss
Kaltgerätestecker
Gehäuse
2 seitlich eingelassene Griffe, stabile Gummifüße
Material Gehäuse
15mm Sperrholz
18mm Sperrholz
Maße (H x L x B)
611,5 x 430 x 616 mm
661,5 x 510 x 656 mm
Gewicht
26,4 kg
37,6 kg

DEUTSCH
Fehlerbehebung:
. Sollten Sie sich
unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal.
Öffnen Sie niemals eigenständig das Gerät!
Sollten die angegebenen Fehlerbehebungen nicht zum Erfolg geführt haben, kontaktieren Sie
bitte unsere Service Mitarbeiter. Die Kontaktdaten finden Sie unter www.musicstore.de
Reinigung:
Die Lüftungsgitter des Gerätes müssen regelmäßig von Verunreinigungen, wie Staub usw.
gereinigtwerden.SchaltenSiedasGerätvorderReinigungausundtrennenSienetzbetriebene
Geräte vom Stromnetz. Verwenden Sie zurReinigung einfusselfreies, angefeuchtetes Tuch. Auf
keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden!
ÖffnenSiedasGerätnicht.DasGerätbeinhaltetkeine,durchdenBenutzer austauschbaren bzw. zu
wartende Baugruppen undBauteile.
ImFalleeinerBeschädigungsetztenSiedasGerätaufkeinenFallinBetrieb. Servicearbeitenbzw.
Reparaturendürfenausschließlichvonqualifiziertem Service-Personal vorgenommen werden,
insbesondere in folgenden Fällen:
•Gegenstände oder Flüssigkeiten sind in das Geräteingedrungen.
•Das Gerät arbeitet nicht wie gewöhnlich.
•Das Gerät wurde fallen gelassen oder das Gehäusebeschädigt.
Symptom
Fehlerbehebung
Keine Funktion
Überprüfen Sie die Netzverbindung, sowie Ihre
Sicherung
Kein Ton aus Lautsprecher, aber
Power-LED leuchtet
Überprüfen Sie die Kabelverbindungen an den Ein-
und Ausgängen
Die Lautsprecher- oder XLR-Kabel sind
möglicherweise defekt. Bitte ersetzen Sie diese

DEUTSCH
Umweltschutz:
Die Firma MUSIC STORE professional GmbH bemüht sich stets die Belastung durch Verpackungen
auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und
wiederverwertbaren Materialien ist dabei für uns von elementarer Bedeutung. Bitte führen Sie die
Verpackungskomponenten nach Gebrauch den entsprechenden Verwertungen zu.
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial etc. getrennt den
entsprechenden Verwertungen zugeführt werden. Beachten Sie die entsprechenden
Entsorgungshinweise auf der Verpackung.
Entsorgung von Batterien:
Batterien gehören nicht in d
Vorgaben entsprechenden Sammelstellen oder Entsorgungsstationen zu.
Entsorgung Ihres Altgerätes:
Gerät nicht über den Hausmüll entsorgen! Dieses Gerät unterliegt der WEEE Richtlinie
(Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbetrieb oder Ihrer dafür
zuständigen kommunalen Entsorgungsstelle. Die in Ihrem Land gültigen Vorschriften sind zu
beachten!
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26,
51103 Köln, Deutschland

DEUTSCH
MS ID: PAH0021517-000/PAH0021518-000
12/2019
Notizen

ENGLISH
Important safety instructions! Please read before connection!
DANGER! (Electrical shock due to high voltages in the device)
The housing must not be removed! There are no parts to be maintained in the device.
Inside the unit there are components which are under high electrical voltage.
Before each use, check the device for damage or the absence of components, protective
devices or housing parts. If this is the case, the device must not be used!
Leave maintenance and repair work to a qualified service workshop or contact your
dealer. In the case of a malfunction of the device, operation must also be stopped
immediately until the device has been repaired by a specialist!
DANGER! (Electric shock due to short circuit)
Modifications to the power cord or plug are prohibited. If the power cord is damaged in any
way, it must be replaced immediately with an original spare part from the manufacturer.
Always make sure that the grounding of the device is maintained. Use only the supplied
power cords and always maintain the side grounded contacts. Make sure that the sockets
used have a properly functioning protective earth.
Failure to do so may result in fire or death due to electric shock!
DANGER! (For babies and children)
Dispose of or store any packaging material properly! Packaging material must be kept out
of the reach of babies and children due to the risk of suffocation.
Ensure that children never use the appliance unattended! In addition, make sure that
children do not remove (small) parts from the device, as they could suffocate by swallowing
parts!
DANGER! (Hearing damage)
Professional speaker systems are able to generate harmful sound levels. Even the influence
of seemingly harmless sound levels over a longer period of time can lead to permanent
damage to the hearing (from approx. 95 dBA SPL).
Therefore, always wear professional hearing protection (earplugs or capsule ear protectors)
during operation!
Hint! (Fire hazard due to overheating)
The maximum permissible ambient temperature of this device is 40°C.
Ensure that the unit is placed in a well-ventilated location away from direct heat sources,
naked flames, combustible materials, and liquids. A minimum distance of 1 m is required.
Do not tape or cover the ventilation slots of the unit, or insert objects into the unit.
