Lyngdorf BW-2 User manual

BW-2
OWNER´S MANUAL
MANUEL D’UTILISATION
BEDIENUNGSANLEITUNG
BETJENINGSVEJLEDNING

32
INTRODUCTION / EINLEITUNG
INTRODUCTION / INDLEDNING
Congratulations on your purchase of the BW-2 high bandwidth
subwoofer. This manual will give you an overview of how to set up
your system. For more in-depth information about the technologies
used in the BW-2, please visit www.lyngdorf.com.
Herzlichen Glückwunsch zu Ihrem Kauf des Lyngdorf Audio BW-2
Subwoofer. Bitte lesen Sie diese Anleitung sorgfältig durch, um alle
Fähigkeiten des BW-2 besser zu verstehen. Weitere Informationen über
die in Produkten von Lyngdorf Audio angewendeten Technologien
nden Sie auf www.lyngdorf.com
Félicitations pour votre achat de Lyngdorf Audio BW-2 Subwoofer. Ce
manuel vous donnera une vue d’ensemble de la façon de congurer
votre système. Lisez le manuel attentivement pour mieux comprendre
les capacités de votre BW-2. Pour des informations plus détaillées
concernant les technologies utilisées dans les produits Lyngdorf Audio,
consultez le site www. lyngdorf.com.
Velkommen i den eksklusive kreds af BW-2 ejere. Denne manual
giver dig en overskuelig anvisning på, hvordan du placerer og tilslutter
subwooferen. Mere udførlig information om teknologierne nder du på
www.lyngdorf.com.

3
WHAT’S IN THE BOX / CONTENU DU
CARTON / LIEFERUMFANG /
INDHOLD
BW-2 Front cover / Grille
Frontbespannung /
Frontstof
Rubber feet / Pieds caoutchoutés
Gummifüße / Gummifødder
Mains Cord / Cordon Secteur
Netzkabel / Strømkabel

54
A
B

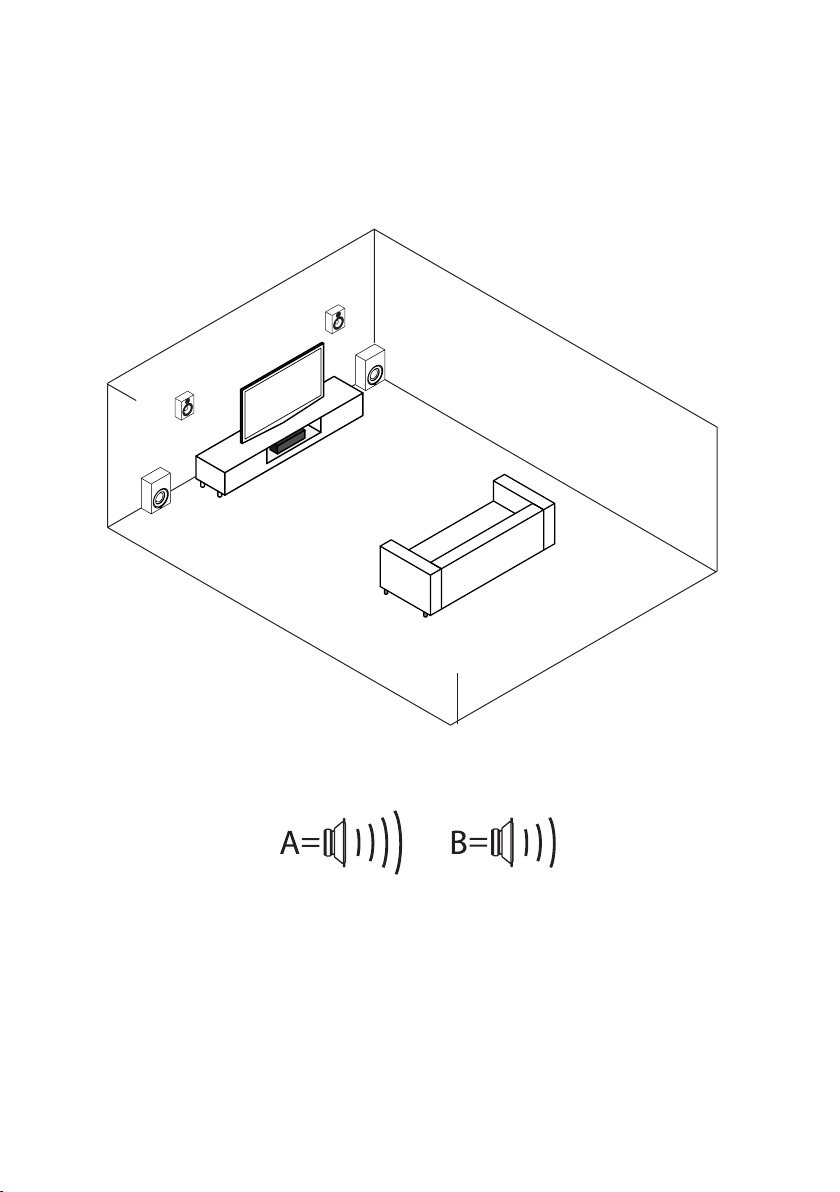

PLACEMENT / EMPLACEMENT
PLATZIERUNG / PLACERING

5
A
B

76
Right
Left/LFE
Input
Cutoff
Hz
dB
Level
Hz
dB
Phase
Degrees
60Hz 200Hz 0° -180° Min Max
Input
select
Bypass
LineIn
Auto
On
Status
LINEIN BYPASS
MONO SETUP / CONFIGURATION
MONO / MONO-EINSTELLUNG /
MONO OPSÆTNING
Input
select
Bypass
Line In
1

7
Right
Left/LFE
Right
Left/LFE
Input
Cutoff
Hz
dB
Level
Hz
dB
Phase
Degrees
60Hz 200Hz 0° -180° Min Max
Input
select
Bypass
LineIn
Auto
On
Status
LINEIN BYPASS

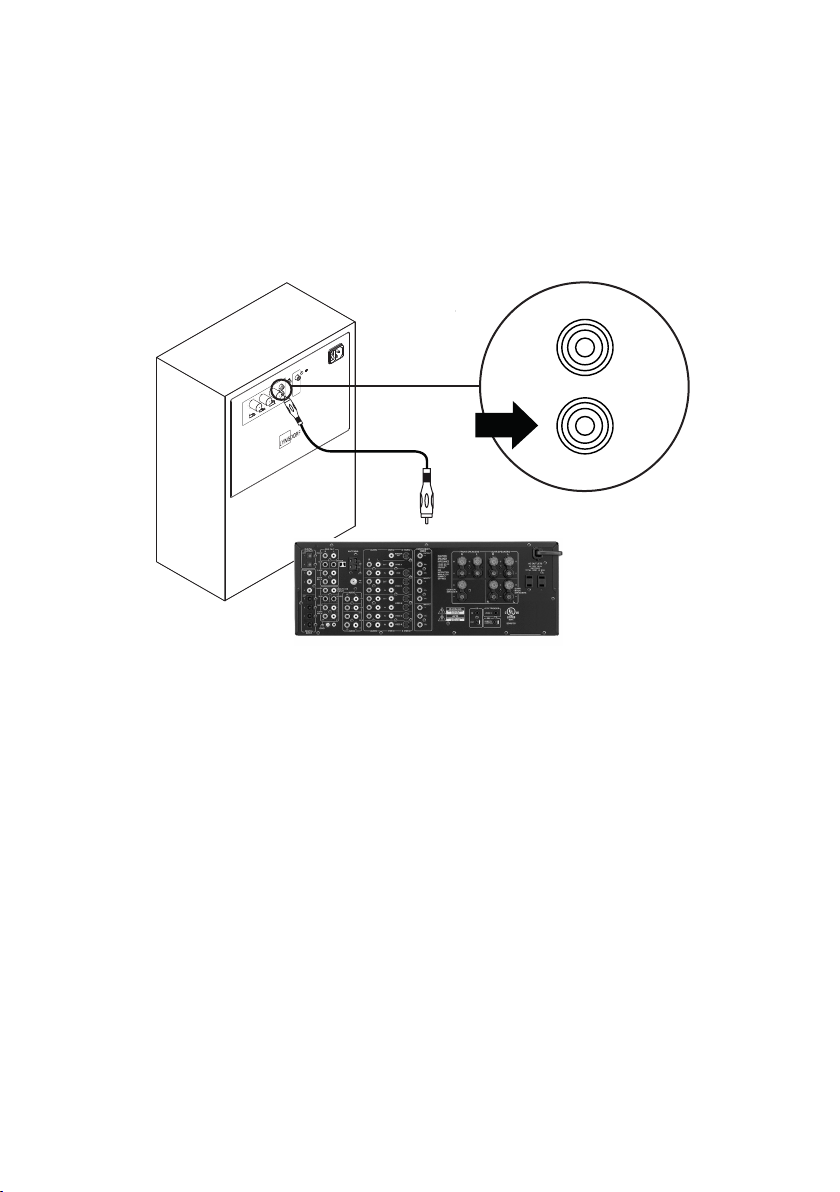

Connect to mono “Subwoofer” (“LFE”) output.
Connectée sur la sortie “Subwoofer” (“LFE”) de l’amplicateur audio.
Verbinden Sie mit der Ausgangsbuchse „Subwoofer“ („LFE“) eines
Vorverstärkers.
Tilslut til din forstærkers mono udgang mærket „Subwoofer“ („LFE“).
2

98

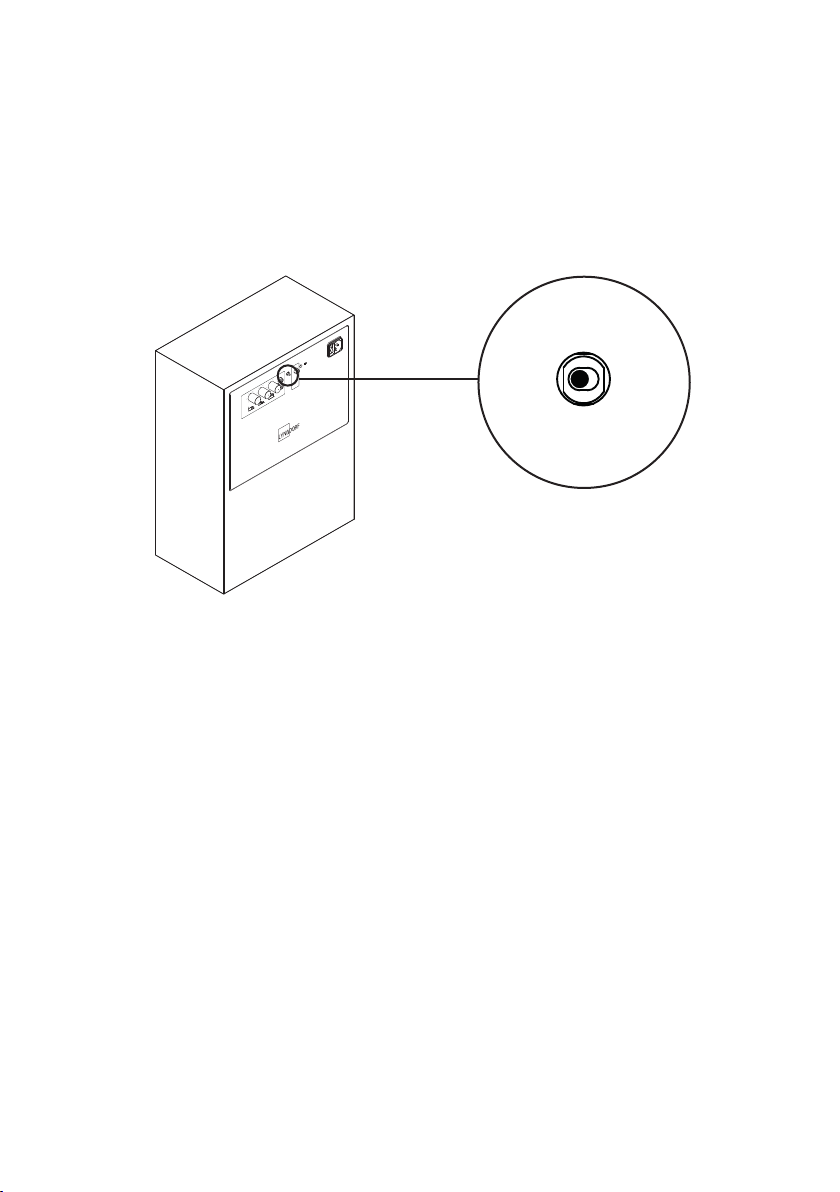

STEREO SETUP / CONFIGURATION
STEREO / STEREO-EINSTELLUNG /
STEREO OPSÆTNING
Right
Left/LFE
Input
Cutoff
Hz
dB
Level
Hz
dB
Phase
Degrees
60Hz 200Hz 0° -180° Min Max
Input
select
Bypass
LineIn
Auto
On
Status
LINEIN BYPASS
Input
select
Bypass
Line In
1

9
Right
Left/LFE
Right
Left/LFE
Right
Left/LFE
Input
Cutoff
Hz
dB
Level
Hz
dB
Phase
Degrees
60Hz 200Hz 0° -180° Min Max
Input
select
Bypass
LineIn
Auto
On
Status
LINEIN BYPASS
Right
Left/LFE
Input
Cutoff
Hz
dB
Level
Hz
dB
Phase
Degrees
60Hz 200Hz 0° -180° Min Max
Input
select
Bypass
LineIn
Auto
On
Status
LINEIN BYPASS

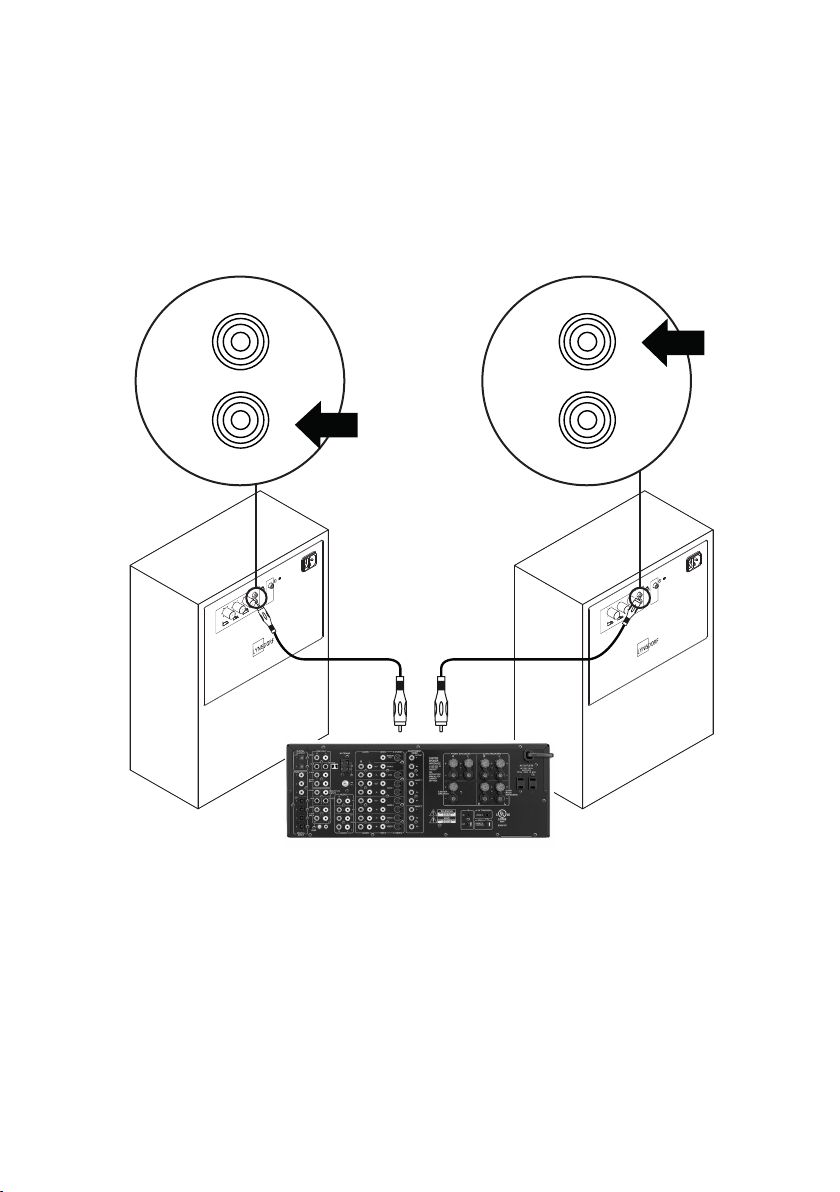

Connect to “Left/Right Subwoofer” output.
Connectée sur la sortie “Left/Right Subwoofer” de l’amplicateur
audio.
Verbinden Sie mit der Ausgangsbuchsen „Left/Right Subwoofer“ eines
Vorverstärkers.
Tilslut til din forstærkers udgange mærket “Left/Right Subwoofer”.
2

1110

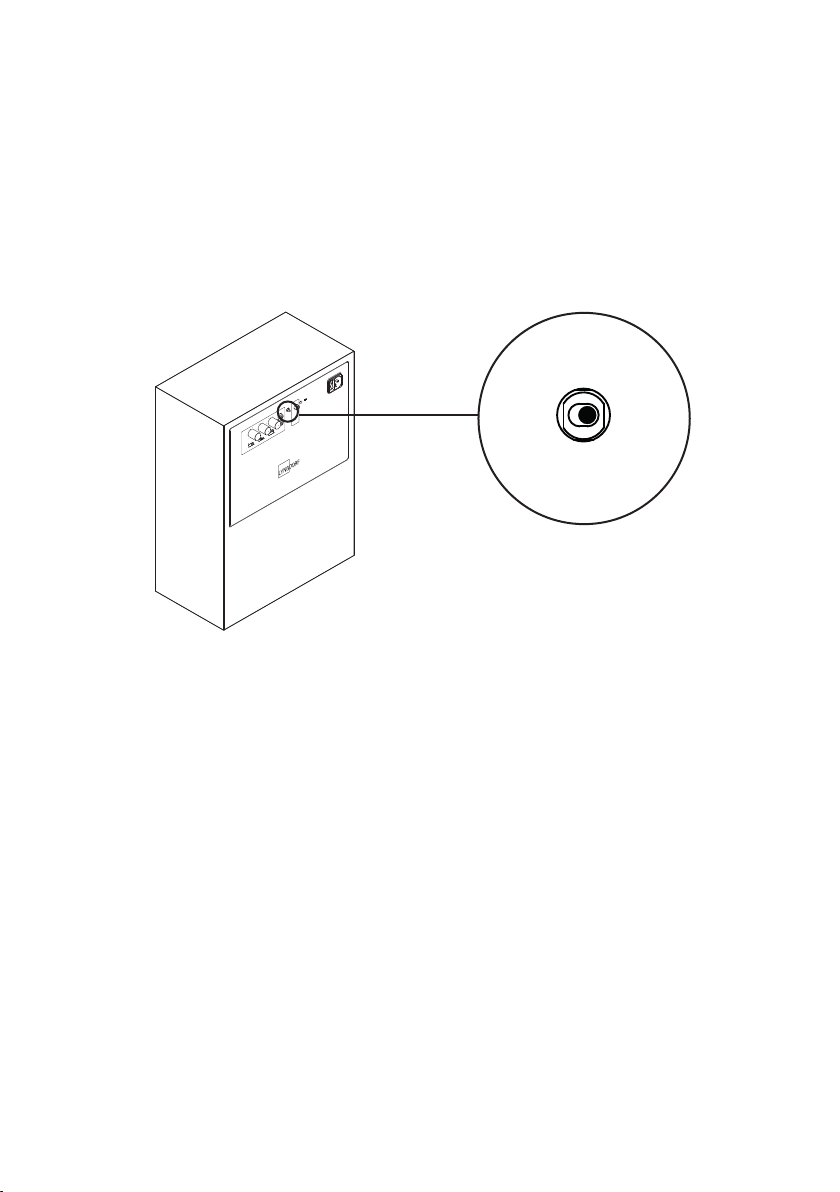

MONO SETUP WITH TDAI
CONFIGURATION MONO AVEC TDAI
MONO-EINSTELLUNG MIT TDAI
MONO OPSÆTNING MED TDAI
Input
select
Bypass
Line In
Right
Left/LFE
Input
Cutoff
Hz
dB
Level
Hz
dB
Phase
Degrees
60Hz 200Hz 0° -180° Min Max
Input
select
Bypass
LineIn
Auto
On
Status
LINEIN BYPASS
1

11
Right
Left/LFE
Input
Cutoff
Hz
dB
Level
Hz
dB
Phase
Degrees
60Hz 200Hz 0° -180° Min Max
Input
select
Bypass
LineIn
Auto
On
Status
LINEIN BYPASS
1. Connect to TDAI “Left Analog” output.
2. In the TDAI´s “Speaker Setup Guide,” select the setup with one
BW-2 and perform a RoomPerfect™ calibration.
1. Connectée sur la sortie “Left Analog” de TDAI.
2. Démarrez le «Speaker Setup Guide» du TDAI, sélectionnez la
conguration réelle avec un seul BW-2 et effectuez un étalonnage
RoomPerfect ™.
1. Verbinden Sie mit die Ausgangsbuchse “Left Analog” des TDAI.
2. Starten Sie den “Speaker Setup Guide” des TDAI, wählen Sie
die eigentliche Einrichtung mit einem BW-2 und führen Sie ein
Roomperfect ™ Kalibrierung durch.
1. Forbind til stikket “Left Analog” på TDAI.
2. Start “Speaker Setup Guide” på TDAI, vælg den korrekte opsætning
med én BW-2 og gennemfør RoomPerfect ™ kalibrering.
2
ANALOG
INPUT OUTPUT INPUT OUTPUT
A2 MICROPHONE
L
R
RIGHT
MIN 4Ω
CLASS 2 WIRING
LEFT
DIGITAL
D2
D1
D3 D4 D5 D6 RS232
TRIGGER
IN
TRIGGER
OUT
SW
UPDATE TDAI 2170
A1
USBAUDIO IN
USB MODULE
L
R
ANALOG AUDIO MODULE
A6 RIGHT A6 LEFT
A4 A5A3
HDMI MODULE
HDMI 1 HDMI 3
HDMI 2 HDMI 4 OUT
INPUT OUTPUT
Input
BYPASS

1312
STEREO SETUP WITH TDAI
CONFIGURATION STEREO AVEC TDAI
STEREO-EINSTELLUNG MIT TDAI
STEREO OPSÆTNING MED TDAI
Input
select
Bypass
Line In
Right
Left/LFE
Input
Cutoff
Hz
dB
Level
Hz
dB
Phase
Degrees
60Hz 200Hz 0° -180° Min Max
Input
select
Bypass
LineIn
Auto
On
Status
LINEIN BYPASS
1

13
Right
Left/LFE
Input
Cutoff
Hz
dB
Level
Hz
dB
Phase
Degrees
60Hz 200Hz 0° -180° Min Max
Input
select
Bypass
LineIn
Auto
On
Status
LINEIN BYPASS
Right
Left/LFE
Input
Cutoff
Hz
dB
Level
Hz
dB
Phase
Degrees
60Hz 200Hz 0° -180° Min Max
Input
select
Bypass
LineIn
Auto
On
Status
LINEIN BYPASS

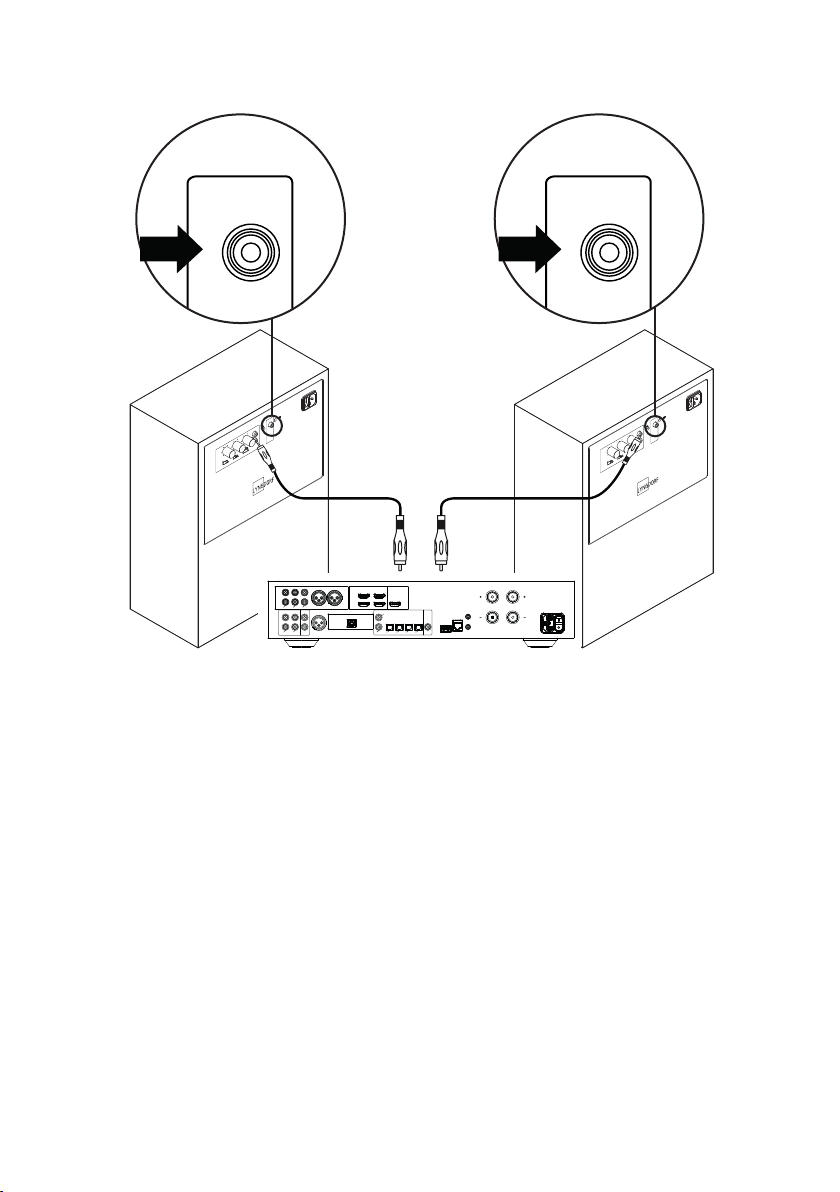

1. Connect to TDAI “Left/Right Analog” outputs.
2. In the TDAI´s “Speaker Setup Guide,” select the setup with two
BW-2 units and perform a RoomPerfect™ calibration.
1. Connectée sur la sortie “Left/Right Analog” de TDAI.
2. Démarrez le «Speaker Setup Guide» du TDAI, sélectionnez la
conguration réelle avec deux BW-2 et effectuez un étalonnage
RoomPerfect™.
1. Verbinden Sie mit die Ausgangsbuchse “Left/Right Analog” des
TDAI.
2. Starten Sie den “Speaker Setup Guide” des TDAI, wählen Sie
die eigentliche Einrichtung mit zwei BW-2 und führen Sie ein
Roomperfect™ Kalibrierung durch.
1. Forbind til stikket “Left/Right Analog” på TDAI.
2. Start “Speaker Setup Guide” på TDAI, vælg den korrekte opsætning
med to BW-2 og gennemfør RoomPerfect™ kalibrering.
2
ANALOG
INPUT OUTPUT INPUT OUTPUT
A2 MICROPHONE
L
R
RIGHT
MIN 4Ω
CLASS 2 WIRING
LEFT
DIGITAL
D2
D1
D3 D4 D5 D6 RS232
TRIGGER
IN
TRIGGER
OUT
SW
UPDATE TDAI 2170
A1
USBAUDIO IN
USB MODULE
L
R
ANALOG AUDIO MODULE
A6 RIGHT A6 LEFT
A4 A5A3
HDMI MODULE
HDMI 1 HDMI 3
HDMI 2 HDMI 4 OUT
INPUT OUTPUT
Input
BYPASS
Input
BYPASS

1514
Right
Left/LFE
Input
Cutoff
Hz
dB
Level
Hz
dB
Phase
Degrees
60Hz 200Hz 0° -180° Min Max
Input
select
Bypass
LineIn
Auto
On
Status
LINEIN BYPASS
Cut off
60Hz 200Hz
Phase Cut-off
1800 20040
Level
1000
CONTROLS*
AJUSTEZ LE POTENTIOMÈTRE*
EINSTELLEN DER REGLER*
JUSTERING AF INDSTILLINGERNE*
*Inactive in ’Bypass’ mode
*Inactif avec connexion ‘Bypass’
*Inaktive bei Verbindung durch ‘Bypass’
*Ikke aktive når ’Bypass’ benyttes

15
Right
Left/LFE
Input
Cutoff
Hz
dB
Level
Hz
dB
Phase
Degrees
60Hz 200Hz 0° -180° Min Max
Input
select
Bypass
LineIn
Auto
On
Status
LINEIN BYPASS
Phase
0° -180°
AUTO
OFFON
AUTO OFF
ON
Auto
On
Right
Left/LFE
Input
Cutoff
Hz
dB
Level
Hz
dB
Phase
Degrees
60Hz 200Hz 0° -180° Min Max
Input
select
Bypass
LineIn
Auto
On
Status
LINEIN BYPASS
Right
Left/LFE
Input
Cutoff
Hz
dB
Level
Hz
dB
Phase
Degrees
60Hz 200Hz 0° -180° Min Max
Input
select
Bypass
LineIn
Auto
On
Status
LINEIN BYPASS

1716
CLEANING / NETTOYAGE
REINIGUNG / RENGØRING
The BW-2 does not require any regular maintenance except to keep its
exterior clean. Simply wipe it with a clean, soft cloth. A small amount
of non-abrasive cleaner may be used on the cloth to remove any dirt or
ngerprints. Do not use abrasive cleaners or cleaners containing liquid
solvents.
Der BW-2 erfordert äußer einer gelegentlichen Reinigung des
Gehäuses keine regelmäßige Pege. Wischen Sie das Gehäuse einfach
mit einem weichen, trockenen Tuch ab. Eine geringe Menge eines nicht
scheuernden Reinigungsmittels kann verwendet werden, um Schmutz
oder Fingerabdrücke zu entfernen. Verwenden Sie keine Scheuermittel
oder Reinigungsmittel, die üssige Lösungsmittel enthalten.
Le BW-2 ne nécessite aucun entretien régulier mis à part le nettoyage
des surfaces extérieures. Pour cela, il suft de passer un chiffon doux et
propre. Le cas échéant, celui-ci peut être imbibé d’un peu de nettoyant
non-abrasif pour retirer la poussière et les traces de doigts. Ne pas
utiliser de nettoyage abrasif ou contenant des solvants.
BW-2 kræver ingen regelmæssig vedligeholdelse ud over en
rengøring af de ydre overader. Tør disse med en ren og blød
klud. Brug eventuelt en lille smule rengøringsmiddel for at fjerne
skidt og ngeraftryk. Brug aldrig ætsende midler eller midler med
opløsningsmidler.

17
SUPPORT / ASSISTANCE
UNTERSTÜTZUNG / SUPPORT
If you have any questions regarding your Lyngdorf product, please
contact your nearest Lyngdorf representative. To nd the nearest Lyngdorf
representative or for nding the latest version of this manual, please
check the Lyngdorf website: www.lyngdorf.com
Pour toute question concernant votre produit Lyngdorf, veuillez
contacter votre représentant Lyngdorf. Pour trouver votre représentant
ou obtenir la version la plus récente du présent manuel, consultez le
site Internet de Lyngdorf à l’adresse suivante: www.lyngdorf.com.
Falls Sie Fragen zu Ihrem Produkt von Lyngdorf haben, wenn Sie sich
bitte an Ihre nächste Lyngdorf Vertretung. Vertretung und die aktuellste
Version dieser Bedingungsanleitung nden Sie auf der Internetseite von
Lyngdorf: www.lyngdorf.com
Hvis du har spørgsmål til dit Lyngdorf produkt, bedes du kontakte den
nærmeste Lyngdorf forhandler. Den nærmeste Lyngdorf forhandler
og den seneste version af denne vejledning, kan du nde på vores
hjemmeside: www.lyngdorf.com
SL Audio A/S
Ulvevej 28 · DK-7800 Skive
www.lyngdorf.com

1918
SPECIFICATIONS / SPÉCIFICATIONS
SPEZIFIKATIONEN / SPECIFIKATIONER
Description Active high bandwidth subwoofer
Amplier 400 watts
Class-D type
Driver 10” long throw driver (+/-
15mm/0.6 in)
Ø 50mm / 2in voice coil
Cone material: deep anodized
aluminum
86oz / 2.4kg vented magnet
Frequency Response 25 to 200 Hz (using line in input)
25 to 800 Hz (using bypass input)
Sensitivity 91dB (2.83V/1 m) sensitivity
Controls Bypass switch
Phase control (0 to -180º)
Level control
X-over frequency (60 to 200 Hz)
Auto on / always on
Connections RCA / analog mono input
Dimensions (W x H x D) 44 x 32.5 x 17.2 cm
17.3 x 12.8 x 6.8 inches

19

For more information please visit
www.lyngdorf.com
