PROGRAMADOR DUOX REF. 3254
Esta herramienta permite realizar trabajos de programación de dispositivos e investigación
de incidencias en instalaciones del sistema DUOX de FERMAX.
Dispone de 2 modos de funcionamiento:
MODO CONSOLA
Permite la programación y comprobación del estado de la programación de dispositivos
del sistema DUOX, ya sea en la propia instalación en funcionamiento o ya sea en el banco
de trabajo.
En éste último caso, es preciso proveer al programador DUOX alimentación a través del
puerto USB que incorpora.
MODO ANALIZADOR DE INSTALACIONES
Permite el análisis de incidencias (análisis te comandos, tramas de datos y niveles de
tensión de las mismas) y verificación de componentes en una determinada instalación,
ya en marcha.
Se alimenta, en este caso, de la propia instalación.
DESCRIPCIÓN
1. Display alfanumérico
2. Teclado numérico
3. Tecla "escape", para retroceder en
algún paso de la programación
4. Tecla ´"conexión"
5. Teclas "adelante" y "atrás"
6. Tecla "confirmación"
7. Conector para cable rizo del teléfono a
programar
8. Conector USB para alimentación del
programador en modo CONSOLA.
9. Conector 3 vías para conectar a BUS
DUOX (utilizar los dos pines de los
extremos),
10.Conector de 6 vías (para conectar al
amplificador a programar en modo
CONSOLA).
COD.: 97731 V02/14
1 2 3
4 5 6
7 8 9
ESC
0
OK
ON
OFF
1
2
3
45
6
7
8
9
10

MODO CONSOLA (M.C.)
Este modo de funcionamiento permite realizar operaciones de programación y verificación
de los parámetros programados en cualquier dispositivo de la familia DUOX, es decir,
teléfonos, amplificadores y relés DUOX (cuando estén disponibles), y de forma individual.
Es necesario alimentar tanto el dispositivo a verificar/programar como el propio programador
DUOX.
Esto puede realizarse de diferentes formas:
Alimentando el programador desde el dispositivo a programar
Esta opción es útil cuando tenemos el teléfono a programar instalado y alimentado de la
propia instalación.(Excepto teléfonos EXTRA, que no proporcionan corriente para el
comprobador).
El programador se alimentará a través del cable de conexión al teléfono (puede ser el cable
rizado del teléfono, que se conectará entre el cuerpo del teléfono y el conector RJ11 del
programador, o puede ser a través del conector de 3 vías situado en la parte trasera del
programador, utilizando un cable plano y conectando los 2 hilos de los extremos al conector
del teléfono o directamente al bus)
Alimentando el programador localmente
Esta opción es útil cuando tenemos el dispositivo fuera de la instalación o en el banco del
taller.
Alimentaremos el programador a través del conector USB, utilizando un alimentador US
Tanto en un caso como en otro, para terminar con la programación de un dispositivo,
simplemente habrá que desconectarlo de la alimentación y presionar la tecla ON/OFF
durante al menos 2 segundos.
NOTAS
Este modo de funcionamiento, y mas concretamente las opciones disponibles, dependerá
del dispositivo (y versión del mismo) a programar, por lo que pueden variar ligeramente
con respecto a las indicadas de estas instrucciones técnicas.
A fecha de publicación de éstas instrucciones técnicas (Enero 2014), este modo solo está
disponible para los modelos:
- Loft Extra
- Loft Basic Plus
Se comunicará oportunamente la disponibilidad para nuevos dispositivos.
Si el equipo está sin utilizar mas de un minuto, se apagará
automáticamente, teniendo que desconectarlo y reconectarlo
nuevamente de la corriente, para que siga funcionando, tras lo
cual habrá que pulsar nuevamente la tecla ON/OFF durante 2
segundos.
CONNECTION OFF

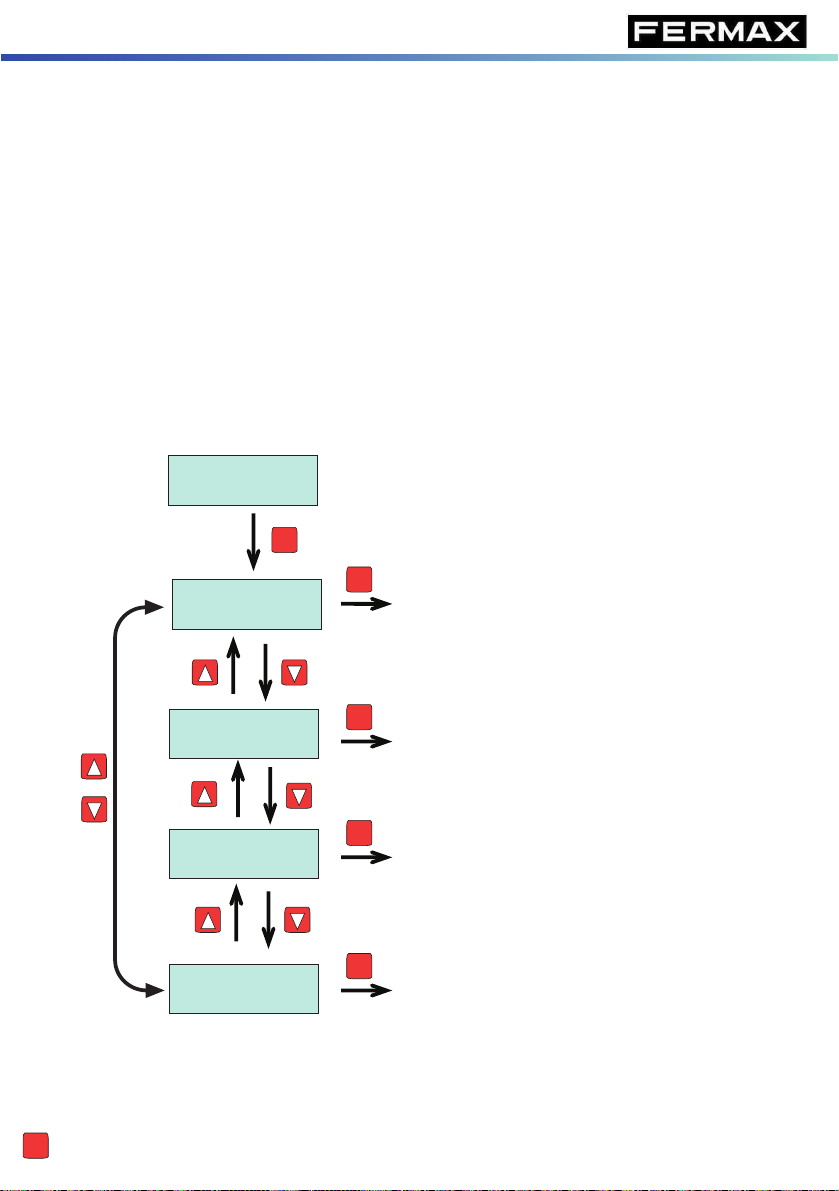

PROGRAMACIÓN DE TELÉFONOS (M.C.)
Para utilizar ésta función es posible, indistintamente, conectar el teléfono a programar
de cualquier de esta formas, según indicaciones explicadas en el apartado anterior.
Asegurarse que el teléfono está en
reposo, con el brazo colgado o
manteniendo pulsada la tecla de
colgado.
Aparece los datos de tipo de teléfono
y versión.
Opción programación de la
dirección del teléfono.
Opción programación de la
melodía de llamada desde
placa
Opción programación de la
melodía de llamada desde
conserjería
Opción habilitar al teléfono el uso de la
central de conserjería.
ALIMENTADO DE LA INSTALACIÓN (*) ALIMENTADO LOCALMENTE
Asegurarse que el teléfono está en
reposo y con el brazo colgado.
Opción para habilitar al teléfono función
"apertura de puerta automática al llamar"
Opción habilitar al teléfono uso de la
central de conserjería de pánico.
* No es posible en teléfonos EXTRA
TEL. EXTRA V1.0
ON
OFF
1. ADRESS
000001
2. TONE PANEL
4
4. GUARD UNIT
B: 10 N: 0
2. TONE GUARD
3
5. GUARD PANIC
DISABLE
6. DOORMATIC
DISABLE

PROGRAMACIÓN DE TELÉFONOS (M.C.)
Se detallan a continuación los pasos a seguir tras haber escogido la opción a programar:
Opción de programación de la dirección de teléfono:
El programador está listo para
introducir la dirección requerida
Introducir los 6 dígitos de la dirección
Termina la programación, quedando a disposición
de escoger cualquier otra opción de programación
mediante las teclas de flecha.
Opción de programación de la melodía de llamada desde placa
Partimos de la opción programación de direcciones del menú
principal
Partimos de la opción selección de melodía de placa del menú
principal.
El programador está listo para introducir el número de
melodía deseada.
Introducir en número de melodía deseada disponible
(según modelo).
También es posible utilizar las teclas de flecha.
Termina la programación, quedando a disposición
de escoger cualquier otra opción de programación
mediante las teclas de flecha.
anular número introducido y dejar el que había
previamente.
anular número introducido y dejar el que había
previamente.
1. ADRESS
000001
OK
1. ADRESS ?
000001
1 2 3
4 5 6
7 8 9
0
ESC
1. ADRESS ?
020325
OK
1. ADRESS
020325
ESC
2. TONE PANEL
4
OK
1 2 3
4 5 6
7 8 9
0
ESC
OK
2. TONE PANEL ?
4
2. TONE PANEL
1
2. TONE PANEL
1
ESC

PROGRAMACIÓN DE TELÉFONOS (M.C.)
Se detallan a continuación los pasos a seguir tras haber escogido la opción a programar:
Opción de programación de la melodía de llamada desde conserjería
Partimos de la opción selección de melodía de llamada desde
conserjería del menú principal.
El programador está listo para introducir el número de
melodía deseada.
introducir en número de melodía deseada ,entre
1 y 5, dependiendo del modelo.
También es posible utilizar las teclas de flecha.
Termina la programación, quedando a disposición
de escoger cualquier otra opción de programación
mediante las teclas de flecha.
Opción de habilitación de conserjería
Partimos de la opción de habilitar conerjería del menú principal
Introducir número de bloque (2 dígitos) +
Número de Panel (1 dígito) correspondiente
a la conserjería que va a atender éste
teléfono.
Seleccionar DISABLE si éste teléfono si éste
teléfono no va a estar atendido por ninguna
conserjería.
El programados queda a disposición de
escoger cualquier otra opción mediante las
teclas de flecha
El programados queda a disposición de
escoger cualquier otra opción mediante las
teclas de flecha.
anular número introducido y dejar el que había
anular número introducido y dejar el
que había previamente.
3. TONE GUARD
2
OK
OK
3. TONE GUARD ?
2
3. TONE GUARD ?
5
3. TONE GUARD
5
1 2 3
4 5 6
7 8 9
0
ESC
ESC
1 2 3
4 5 6
7 8 9
0
ESC
4. GUARD UNIT
B: 10 N: 0
OK
4. GUARD UNIT ?
B: 10 N: 0
4. GUARD UNIT ?
DISABLE
4. GUARD UNIT ?
B: 05 N: 3
OK
4. GUARD UNIT
DISABLE
OK
4. GUARD UNIT
B: 05 N: 3
OK
ESC

PROGRAMACIÓN DE TELÉFONOS (M.C.)
Opción de habilitación de conserjería de pánico
Partimos de la opción habilitación de conserjería de pánico del menú principal
Introducir número de bloque (2 dígitos) +
Número de Panel (1 dígito) correspondiente
a la conserjería de pánico que va a atender
éste teléfono.
Seleccionar DISABLE si éste teléfono no va
a estar atendido por ninguna conserjería de
pánico.
El programador queda a disposición de
escoger cualquier otra opción mediante las
teclas de flecha.
El programador queda a disposición de
escoger cualquier otra opción mediante las
teclas de flecha.
Opción de habilitación de la función doormatic
Partimos de la opción de habilitación de la funión doormatic (abrir la puerta
automáticamente cuando se llame a éste teléfono)
Seleccionar DISABLELE para inhabilitar ésta
función en el teléfono.
El programador queda a disposición de
escoger cualquier otra opción mediante las
teclas de flecha.
Seleccionar OFF para dejar la función
doormatic habilitada pero desactivada
El programador queda a disposición de
escoger cualquier otra opción mediante las
teclas de flecha.
Seleccionar ON para dejar la función
doormatic habilitada y activada.
El programador queda a disposición de
escoger cualquier otra opción mediante las
teclas de flecha.
anular número introducido y dejar
el que había previamente.
1 2 3
4 5 6
7 8 9
0
ESC
5. GUARD PANIC
B: 10 N: 0
OK
5. GUARD PANIC?
B: 10 N: 0
5. GUARD PANIC?
DISABLE
5. GUARD PANIC ?
B: 05 N: 3
OK
5. GUARD PANIC
DISABLE
OK
4. GUARD PANIC
B: 05 N: 3
OK
ESC
6. DOORMATIC
DISABLE
OK
6. DOORMATIC ?
DISABLE
6. DOORMATIC ?
OFF
6. DOORMATIC ?
ON
OK
6. DOORMATIC
DISABLE
OK
OK
6. DOORMATIC
OFF
6. DOORMATIC
ON

PROGRAMACIÓN DE AMPLIFICADORES (M.C.)
A fecha de publicación de éste manual técnico, éste función no está disponible para
ninguna versión de amplificador existente.
En el momento en que esté disponible, se comunicará por los canales técnicos habituales.
y se actualizará ésta documentación.

PROGRAMACIÓN DE RELÉS (M.C.)
A fecha de publicación de éste manual técnico, ésta función no está disponible en éste
dispositivo.
En el momento en que esté disponible, se comunicará por los canales técnicos habituales.
y se actualizará ésta documentación.

MODO INSTALACIÓN (M.I.)
Desde el MENU PRINCIPAL, podremos acceder a todas las funcionalidades de programador
DUOX, en lo que respecta a la detección de dispositivos ya instalados en una determinada
instalación, al análisis de la calidad de las tramas digitales en un determinado punto de
la instalación, a la verificación de los diferentes comandos que son transmitidos por
cualquier dispositivo de la instalación, y a la transmisión a un PC de esos comandos,
transmitidos durante un determinado periodo de tiempo, para su registro y posterior envío
a fábrica en el eventual caso en que se necesite analizar en profundidad algún problema
técnico existente en una instalación.
Las funcionalidades disponibles son:
- Detección de componentes (teléfonos, relés, placas o conserjerías)
- Análisis de comandos transmitidos por los diferentes dispositivos.
-Medición de la calidad (nivel) de las tramas digitales
- - Monitorización y registro en un PC de los comandos transmitidos.
Se accede al MENU principal según se indica en el siguiente croquis, y una vez conectado
el programador en algún punto del BUS en la instalación a través del conector de 3 vias
(ver apartado DESCRIPCIÓN).
Aparece mensaje de bienvenida, indicando la versión
del software del programador DUOX.
Se accede a al menú de DETECCIÓN DE
DISPOSITIVOS
Pulsar ON/OFF durante 2 segundos, para apagar el programador..
Se accede a al menú de ANALISIS DE
COMANDOS
Se accede a al menú de MEDICIÓN NIVEL DE
TRAMAS.
Se accede a al menú de REGISTRO DE
TRAMAS EN UN PC
1. DETECTOR
DUOX ANALYZER
V.1.0
2. ANALYZER
4. SNIFFER PC
3. METER
OK
OK
OK
OK
ON
OFF
OK
ON
OFF

Este menú permite seleccionar el dispositivo o rango de dispositivos que queremos detectar.
Un dispositivo se detectará siempre que esté correctamente instalado en cualquier punto
de la instalación en la que se conecta el programador, y correctamente programada su
dirección, en el caso en el dispositivo así lo requiera.
Los dispositivos detectables son:
-Teléfonos
- Relés
- Placas, ya sea de entrada general, de bloque o de sub-bloque
- Conserjerías, ya sea de entrada general o de bloque.
Partiendo del MENU PRINCIPAL, seguir el siguiente croquis para acceder al tipo de
dispositivo que se quiere detectar.
DETECCIÓN DE DISPOSITIVOS (M.I.)
Partimos de la selección DETECTOR, del MENU
PRINCIPAL
Se accede a la funcionalidad de
DETECCIÓN DE TELÉFONOS
Salir de ésta selección y volver al MENU PRINCIPAL.
Se accede a la funcionalidad de
DETECCIÓN DE RELÉS
Se accede a la funcionalidad de
DETECCIÓN DE PLACAS
Se accede a la funcionalidad de
DETECCIÓN DE CONSERJERÍAS
1. DETECTOR
TELEPHONE
1. DETECTOR
1. DETECTOR
RELAYS
1. DETECTOR
GUARD UNIT
1. DETECTOR
PANELS
OK
ESC
OK
OK
OK
OK

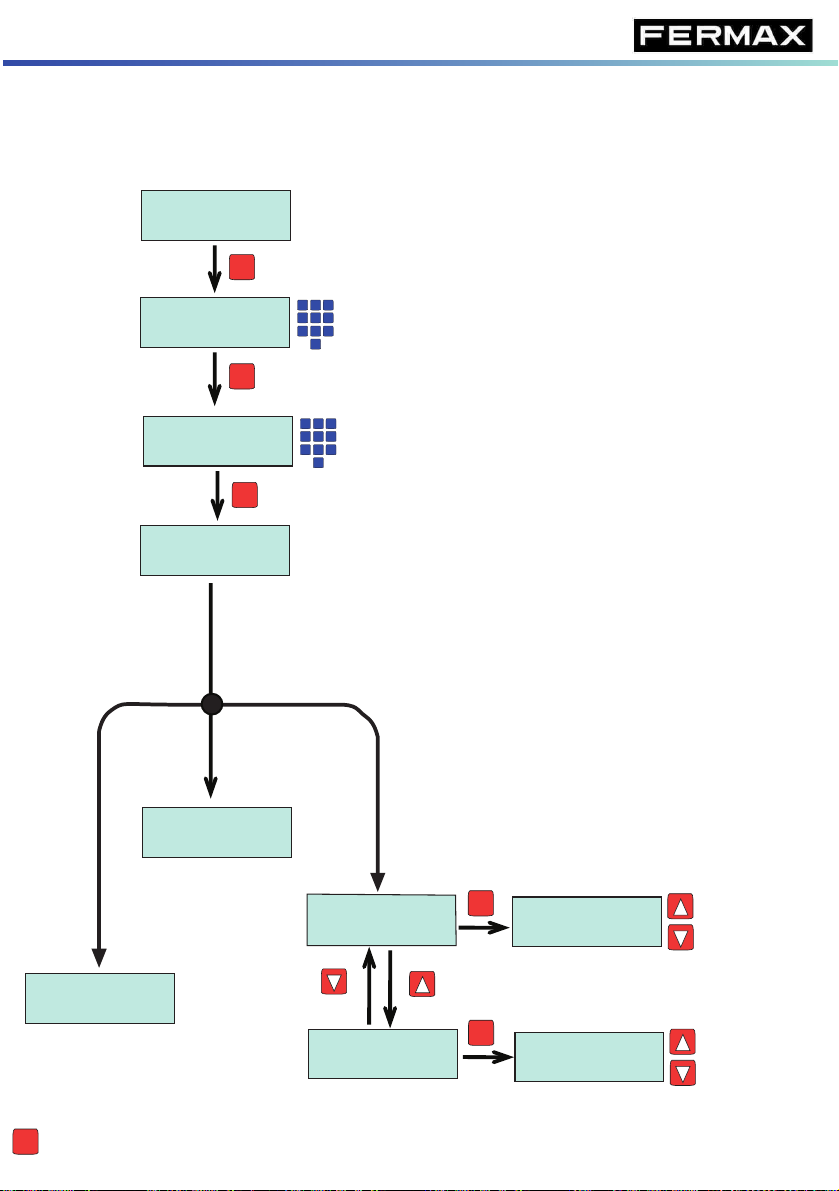

Introducir el número de bloque al que pertenecen los
teléfonos a verificar.
Valores admitidos 00 al 09
Esta funcionalidad permite verificar la existencia en la instalación de uno o varios teléfonos,
programados dentro de un rango de direcciones indicado.
El valor máximo del rango a testear es de 1000 direcciones contiguas y pertenecientes
a un mismo bloque.
Introducir la dirección del primer teléfono del rango.
Introducir la dirección del último teléfono del rango.
(este número ha de ser mayor que el primero del
rango)
Comienza el escaneo, visualizándose el avance del mismo.
No se ha
detectado
ningún
teléfono
Se han
detectado
todos los
teléfonos
Se han
detectado solo
algunos teléfonos
DETECCIÓN DE TELÉFONOS (M.I.)
Partimos de la opción DETECTOR-TELEFONOS del menú
principal
Terminado el escaneo, se puede presentar una de estos 3 resultados:
Se muestran los
teléfonos NO detectados
Se muestran los
teléfonos detectados
Salir de esta funcionalidad y volver al menú DETECCION DE DISPOSITIVOS
1. DETECTOR
BLOCK: 00
1. DETECTOR
START: 0000
TELEPHONE
000000
1. DETECTOR
TELEPHONE
1 2 3
4 5 6
7 8 9
0
ESC
1 2 3
4 5 6
7 8 9
0
ESC
1. DETECTOR
END: 0000
1 2 3
4 5 6
7 8 9
0
ESC
TEST RESULT:
NO TELEPHONES TEST RESULT:
ALL TELEPHONES
OK
TEST RESULT: ?
DETECTED TELEPHONE OK
00101
OK
OK
OK
OK
ESC
TEST RESULT: ?
NO DETECTED TELEPHONE OK
0201
OK

Esta funcionalidad permite verificar la existencia en la instalación de uno o varios reles,
programados dentro de un rango de números de relé indicado y pertenecientes a un
mismo bloque, incluidos los relés configurados como F1 y F2.
DETECCIÓN DE RELÉS (M.I.)
Introducir el número de bloque al que pertenecen los
relés a verificar.
Valores admitidos 00 al 09
Introducir el número del primer relé del rango
Comienza el test, visualizándose el avance del mismo.
El grupo de dos dígitos de la izquierda indica el número de
bloque y los tres de la derecha el número de relé que se
está verificando.
Partimos de la opción DETECCIIÓN DE RELÉS del menú
DETECCIÓN DE DISPOSITIVOS
No se ha
detectado
ningún
relé
Se han
detectado
todos los
relés
Se han
detectado solo
algunos relés
Terminado el escaneo, se puede presentar una de estos 3 resultados:
Se muestran los
relés NO detectados
Se muestran los
relés detectados
Salir de esta funcionalidad y volver al menú DETECCION DE DISPOSITIVOS
Introducir la dirección del último relé del rango.
(este número ha de ser mayor que el primero del
rango)
1. DETECTOR
BLOCK: 00
1. DETECTOR
START: 0000
RELAYS
00 000
1. DETECTOR
RELE
1 2 3
4 5 6
7 8 9
0
ESC
1 2 3
4 5 6
7 8 9
0
ESC
1. DETECTOR
END: 0000
1 2 3
4 5 6
7 8 9
0
ESC
OK
OK
OK
OK
TEST RESULT:
NO RELAYS TEST RESULT:
ALL RELAYS
TEST RESULT: ?
DETECTED RELAY OK
0003
OK
ESC
TEST RESULT: ?
NO DETECTED RELAY NO OK
0020
OK

Esta funcionalidad permite la detección de cualquier tipo de placa instalada en la instalación
donde tenemos conectado el programador DUOX.
No obstante, hay que indicarle de qué tipo es la placa que queremos detectar, entre:
- Placa configurada como acceso a BLOQUE
- Placa configurada como acceso a SUB-BLOQUE
-Placa configurada como ENTRADA GENERAL
Partiendo del MENU PRINCIPAL, seguir el siguiente croquis para acceder al tipo de
dispositivo que se quiere detectar.
MENU DETECCION DE PLACAS (M.I.)
Se accede a la funcionalidad de
DETECCIÓN DE PLACAS DE BLOQUE
Partimos de la opción DETECCIIÓN DE PLACAS del
menú DETECCIÓN DE DISPOSITIVOS
Salir de esta funcionalidad y volver al menú DETECCION DE DISPOSITIVOS
Se accede a la funcionalidad de
DETECCIÓN DE PLACAS DE SUB-BLOQUE
Se accede a la funcionalidad de
DETECCIÓN DE PLACAS DE ENTRADA
GENERAL
1. DETECTOR
PANELS
OK
ESC
OK
OK
1. DETECTOR
BLOCK PANEL
1. DETECTOR
SUBBLOCK PANEL
1. DETECTOR
GENERAL ENTRANCE
OK

Esta funcionalidad permitirá detectar la existencia en la instalación placas configuradas
como ENTRADA DE BLOQUE, y el número de placa de las mismas.
Para ello, seguir los pasos indicados en el siguiente croquis:
DETECCION DE PLACAS DE BLOQUE (M.I.)
Introducir el número de bloque que queremos testear.
Valores admitidos de 00 a 99.
Comienza el testeo los 10 posibles número de placas que
pueden existir en el bloque indicado.
Los dos dígitos de la izquierda indican el número de bloque
que se está testeando, mientras que los dos dígitos de la
derecha van indicando el número de placa.
No se ha
Detectado ningún
placa
Se han
detectado
las 10 placas
posibles
Se han detectado algunas placas.
Escoger si queremos visualizar las detectadas o
las no detectadas
Partimos de la opción DETECCIÓN DE PLACAS DE
BLOQUE del menú DETECCIÓN DE PLACAS
Terminado el escaneo, se puede presentan una de estos 3 resultados:
Se muestran
las placas
detectadas
Salir de esta funcionalidad y volver al menú DETECCION DE PLACAS
Se muestran
las placas NO
detectadas
1. DETECTOR
BLOCK: 00
PANELS
00 00
1. DETECTOR
BLOCK PANEL
1 2 3
4 5 6
7 8 9
0
ESC
TEST RESULT:
NO PANELS
TEST RESULT: ?
DETECTED
OK
OK
OK
TEST RESULT:
ALL PANELS
TEST RESULT: ?
NO DETECTED
PANEL OK:
00 07
OK
PANEL NOK:
00 04
ESC
ESC ESC

Esta funcionalidad permitirá detectar la existencia en la instalación placas configuradas
como ENTRADA DE SUB-BLOQUE, y el número de placa de las mismas.
Para ello, seguir los pasos indicados en el siguiente croquis:
Introducir el número de bloque.
Valores admitidos de 00 a 99.
Comienza el testeo los 10 posibles número de placas que pueden
existir en el sub-bloque indicado.
Los dos dígitos de la izquierda indican el número de subbloque
que se está testeando, mientras que los dos dígitos de la derecha
van indicando el número de placa.
No se ha
detectado ningún
placa
Se han
detectado
las 10 placas
posibles Se han detectado algunas placas.
Escoger si queremos visualizar las detectadas o
las no detectadas
Partimos de la opción DETECCIÓN DE PLACAS DE SUB-
BLOQUE del menú DETECCIÓN DE PLACAS
Terminado el escaneo, se puede presentar uno de estos 3 resultados:
Se muestran
las placas
detectadas
ESC
Salir de esta funcionalidad y volver al menú DETECCION DE PLACAS
Se muestran
las placas NO
detectadas
Introducir el número de sub-bloque que queremos
testear.
Valores admitidos de 00 a 99.
DETECCION DE PLACAS DE SUBBLOQUE (M.I.)
1. DETECTOR
BLOCK: 00
PANELS
00 00
1. DETECTOR
SUBBLOCK PANEL
1 2 3
4 5 6
7 8 9
0
ESC
TEST RESULT:
NO PANELS
TEST RESULT: ?
DETECTED
OK
OK
OK
TEST RESULT:
ALL PANELS
TEST RESULT: ?
NO DETECTED
PANEL OK:
00 07
OK
PANEL NOK:
00 04
1. DETECTOR
SUBBLOCK: 00
1 2 3
4 5 6
7 8 9
0
ESC
OK
ESC

DETECCION DE PLACAS DE E. GENERAL (M.I.)
Esta funcionalidad permitirá detectar la existencia en la instalación placas configuradas
como ENTRADA GENERAL y el número de placa de las mismas.
Para ello, seguir los pasos indicados en el siguiente croquis:
Comienza el testeo los 10 posibles número de placas que
pueden existir como entrada general.
Los dígitos muestran el número de placa que se está testeando.
No se ha
detectado ningún
placa
Se han
detectado
las 10 placas
posibles
Se han detectado algunas placas.
Escoger si queremos visualizar las detectadas o
las no detectadas
Partimos de la opción DETECCIÓN DE PLACAS DE
ENTRADAGENERAL del menú DETECCIÓN DE PLACAS
Terminado el escaneo, se puede presentar uno de estos 3 resultados:
Se muestran
las placas
detectadas
Salir de esta funcionalidad y volver al menú DETECCION DE PLACAS
Se muestran
las placas NO
detectadas
PANELS
00
1. DETECTOR
TEST RESULT:
NO PANELS
TEST RESULT: ?
DETECTED
OK
OK
TEST RESULT:
ALL PANELS
TEST RESULT: ?
NO DETECTED
PANEL OK:
07
OK
PANEL NOK:
04
GENERAL ENTRANCE
ESC

MENU DETECCION DE CONSERJERIAS (M.I.)
Esta funcionalidad permite detectar las coserjerías que hayan en la instalación:
Es preciso discernir si se trata de conserjerías de bloque o conserjerías de entrada general.
Para ello, seguir los pasos indicados en el siguiente croquis:
Permite detectar las
conserjerías que estén
configuradas como
CONSERJERIA DE BLOQUE
Partimos de la opción DETECCIÓN DE
CONSERJERIAS del menú DETECCIÓN
DE DISPOSITIVOS
Permite detectar las
conserjerías que estén
configuradas como
CONSERJERIA DE
ENTRADA GENERAL
Salir de esta funcionalidad y volver al menú DETECCION DE DISPOSITIVOS
1. DETECTOR
GUARD UNIT
OK
1. DETECTOR
BLOCK GUARD UNIT
1. DETECTOR
GENERAL GUARD U.
ESC
Table of contents
Languages:
