FGE FARELEK 112501 User manual

206, rue Marcel Cachin
37700 Saint-Pierre des Corps
FRANCE
01022006
FR
CLIMATISATION SPLIT SYSTEM
EN
SPLIT SYSTEM AIR CONDITIONNER
ES
SISTEMA PARTIDO DE CLIMATISATION
IT
SISTEMA SPACCATO DI CLIMATISATION
PT
SISTEMA RACHADO DE CLIMATISATION
© FAR GROUP EUROPE
112501: 9000 BTU
112505: 12000 BTU
112506: 18000 BTU
112507: 2x9000 BTU
112495: 9000 BTU
112501-505-506-507-H.indd 1 10/02/06 8:10:05

© FAR GROUP EUROPE
• Nous vous remercions d’avoir choisi ce système de climatisation. Avant la mise en service,
veuillez lire ce GUIDE D’UTILISATION attentivement et le conserver en vue d’une consultation
ultérieure.
• L’installation nécessite une compétence minimale ,en conséquence si vous pensez
ne pas être en mesure de réussir celle-ci conformément aux instructions figurant dans le manuel,
alors nous vous recommandons de faire appel à un professionnel du froid.
En cas de doute, contacter le service technique de votre point de vente.
Tout disfonctionnement qui résulterait notamment de la déperdition du gaz réfrigérant R 407 C
dû à un montage incorrect ou une mauvaise manipulation lors de l’installation, ne saurait être
pris en charge au titre de la garantie.
• La société n’est pas affiliée à un réseau d’installateurs ou de dépannage à domicile. En
conséquence, en cas de panne avérée pendant la durée de la garantie, ( et après diagnostic
téléphonique ) l’utilisateur devra retourner le produit au point de vente dans son intégralité. Cette
décision devra être prise en accord avec votre point de vente et notre service technique.
• Gardez toujours votre unité d’extérieur en position verticale durant la manipulation.
FR
Cachet commercial
Coordonnées du client :
GARANTIE
Emplacement du
justificatif d’achat à
coller ou à agrafer
obligatoirement
112501-505-506-507-H.indd 2 10/02/06 8:10:05

SOMMAIRE
A : CONTENU DU CARTON
B : DESCRIPTION DES UNITES
1- Unité intérieure :
2- Unité extérieure :
C : SCHEMA GLOBAL D’INSTALLATION
D : CONSIGNES D’INSTALLATION
1- Emplacement de l’unité intérieure :
2- Emplacement de l’unité extérieure :
E : INSTALLATION DE VOTRE CLIMATISATION
1- Fixation de la platine de l’unité intérieure :
2- Perçage du trou vers l’extérieur :
3- Dépressurisation de l’unité intérieure : (sauf 112495: modèle pré-chargée en gaz)
4- Connexion éléctrique de l’unité intérieure :
5- Fixation de l’unité intérieure :
6- Raccordement de l’évacuation :
7- Raccordement des liaisons cuivre sur l’unité intérieure : (Raccord particulier sur 112455)
8- Mise en place du manchon «passe-mur» :
9- Raccordement des liaisons cuivre sur l’unité extérieur : (Raccord particulier sur 112455)
10- Connexion éléctrique de l’unité extérieure :
F : MISE SOUS PRESSION (sauf 112495: modèle pré-chargée en gaz)
G : TEST DE FUITE et FINALISATION DE L’INSTALLATION
H : UTILISATION DU COMMUTATEUR DE SECOURS
I : AJOUT DE REFRIGERANT
J : TELECOMMANDE
K : UTILISATION DE VOTRE CLIMATISATION
L : REGLES DE SECURITE
M : CARACTERISTIQUES TECHNIQUES
112501-505-506-507-H.indd 3 10/02/06 8:10:06

L
A
112800-Option
A : CONTENU DU CARTON
L
L
L
L
C
W
F
D
S
7m m
105mm
155mm
24m m
10 0m m “‘ …œ
100 mm
>100 mm
> 500 mm
100mm
I
P
V
1
2
C
L
L
B
L
L
W
112501 / 112505 / 112506/112507/112495
L
112501-505-506-507-H.indd 4 10/02/06 8:10:12

© FAR GROUP EUROPE
FR
112501 / 112505 / 112506/112495
112507
Repère Qté Désignation
A 1 GROUPE EXTERIEUR
B 1 GROUPE INTERIEUR
C 1 PLATINE DE FIXATION MURALE
D 1 ROULEAU DE BANDE PLASTIQUE SOUPLE
F 1 OBTURATEUR EXTERIEUR
G 1 FOURREAU PLASTIQUE
I 1 TUYAU FLEXIBLE D’EVACUATION DES CONDENSATS
- 2 FILTRE
M 1 MORCEAU DE MASTIC
P 1 CABLE DE RACCORDEMENT POUR LA PUISSANCE
S 4 VIS DE FIXATION POUR PLATINE
U 4 CHEVILLE PLASTIQUE
V 1 TUYAUX POUR FRIGORIGENE PRE-ISOLES
W 1 TELECOMMANDE
Repère Qté Désignation
A 1 GROUPE EXTERIEUR (double)
B 2 GROUPE INTERIEUR
C 2 PLATINE DE FIXATION MURALE
D 2 ROULEAU DE BANDE PLASTIQUE SOUPLE
F 2 OBTURATEUR EXTERIEUR
G 2 FOURREAU PLASTIQUE
I 1 TUYAU FLEXIBLE D’EVACUATION DES CONDENSATS
- 2 FILTRE
M 2 MORCEAU DE MASTIC
P 1 CABLE DE RACCORDEMENT POUR LA PUISSANCE
S 8 VIS DE FIXATION POUR PLATINE
U 8 CHEVILLE PLASTIQUE
V 2 TUYAUX POUR FRIGORIGENE PRE-ISOLES
W 2 TELECOMMANDE
112501-505-506-507-H.indd 5 10/02/06 8:10:20

© FAR GROUP EUROPE
BA L AY A G E
MA N U E L
ARRETMA R C H E
AN N U L AT I O N
RE G L A G E
VE I LL E
V IT ES S E
VE N T I LA T E U R
F O N C T I O N S
I/O
MIN U T E R I E
Veille
Marche
Minuterie
Veille
Marche Minuterie
Veil l e
M a r c he
M i n u t e r i e
Filtre Panneau frontal Prise d’air Fiche d’alimentation
Déflecteur gauche/droit
Fonctionnement manuel
(ouvrir le panneau avant)
Interrupteur de
vérification
Interrupteur de
secours
Déflecteur
Affichage
Télécommande
Indicateur de minuterie
Indicateur de veille
Indicateur de marche
FR
marche/arret
B : DESCRIPTION DES UNITES
B1- Unité intérieure :
B2- Unité extérieure :
BA L AY A G E
MA N U E L
ARRETMA R C H E
AN N U L AT I O N
RE G L A G E
VE I LL E
V IT ES S E
VE N T I LA T E U R
F O N C T I O N S
I/O
MIN U T E R I E
Veille
Marche
Minuterie
Veille
Marche Minuterie
Veil l e
M a r c he
M i n u t e r i e
Prise d’air
Tuyau de raccordement
Flexible de vidange
Sortie d’air
Orifice d’écoulement
112501-505-506-507-H.indd 6 10/02/06 8:10:21

© FAR GROUP EUROPE
FR

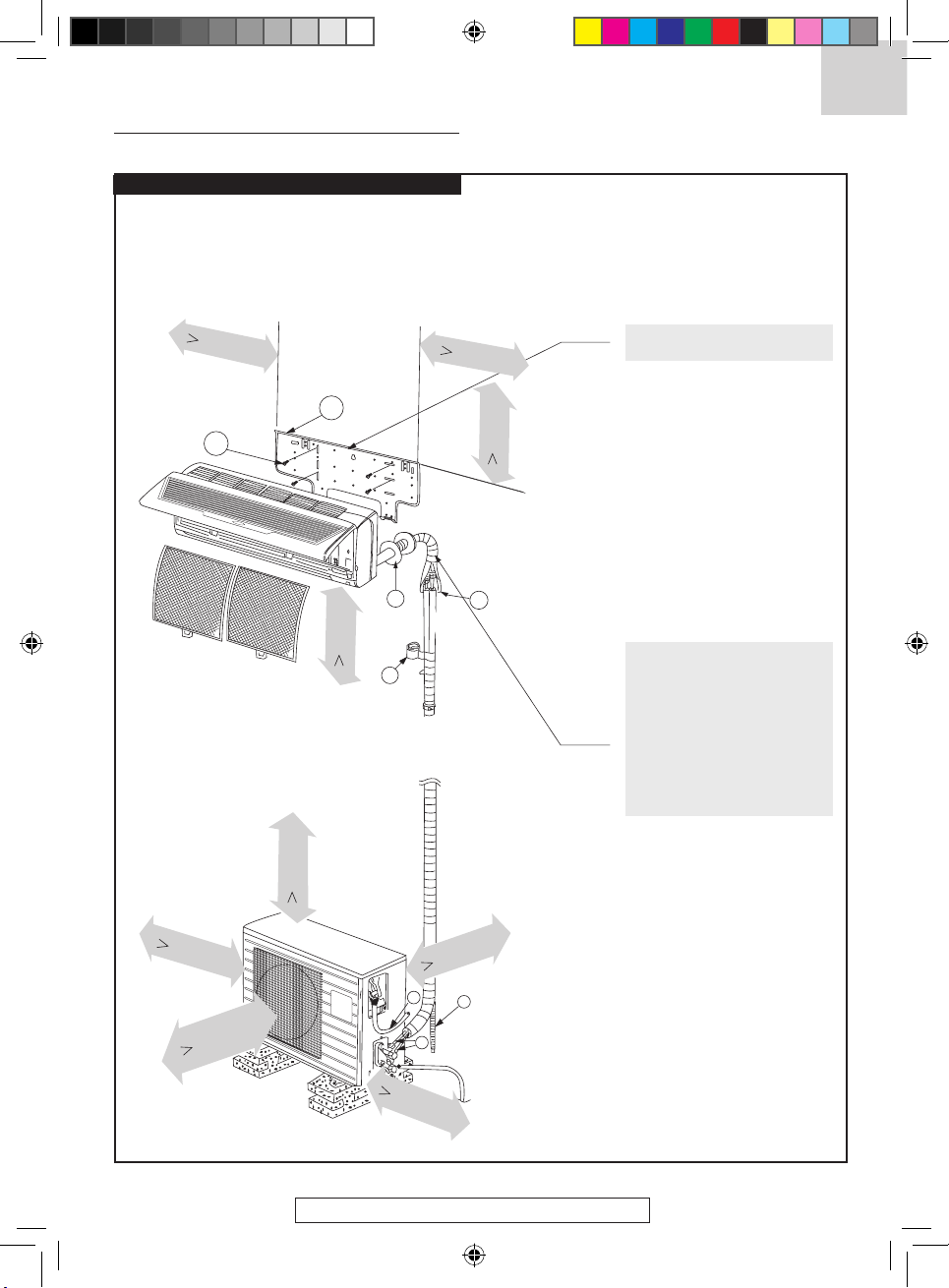

C : SCHEMA GLOBAL D’INSTALLATION
10 0m m “‘ …œ
C
I
A
P
H F
D
S
100mm
100 mm
100mm
500 mm
350 mm
7m m
105mm
155mm
24m m
Les tuyaux de
raccordement peuvent
suivant les modèles sortir
sur l’un des quatres coins
de l’appareil.Veillez après
fixation de la plaque de
montage que le trou
soit masqué par l’unité
intérieure
Plaque de montage
112501 / 112505 / 112506
112501-505-506-507-H.indd 7 10/02/06 8:10:22

FR
C : SCHEMA GLOBAL D’INSTALLATION
10 0m m “‘ …œ
C
I
A
P
H F
D
S
100mm
100 mm
100mm
500 mm
350 mm
7m m
105mm
155mm
24m m
Les tuyaux de
raccordement peuvent
suivant les modèles sortir
sur l’un des quatres coins
de l’appareil.Veillez après
fixation de la plaque de
montage que le trou
soit masqué par l’unité
intérieure
Plaque de montage
112495
Unité intérieure pré-chargée
Liaison cuivre pré-chargée
Unité extérieure pré-chargée
L’unité intérieure, exté-
rieure, et liaison cuivre
de votre climatiseur sont
pré-chargés, il n’est donc
pas nécessaire lors de la
mise en service de purger
l’installation. A chaque
démontage, le gaz reste à
l’intérieure des 3 parties de
votre climatiseur.
112501-505-506-507-H.indd 8 10/02/06 8:10:22

FR

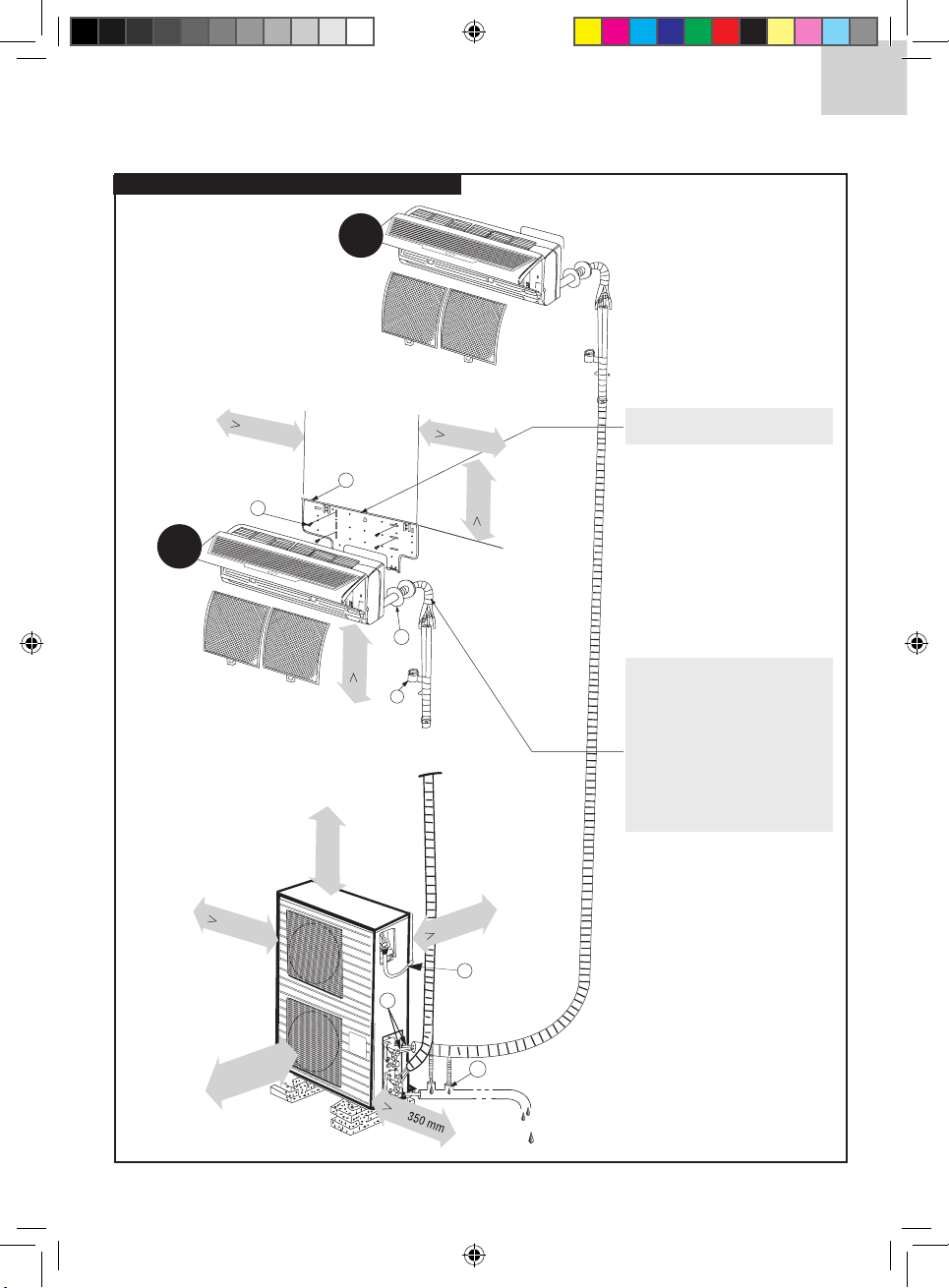

112507
Les tuyaux de
raccordement peuvent
suivant les modèles sortir
sur l’un des quatres coins
de l’appareil.Veillez après
fixation de la plaque de
montage que le trou
soit masqué par l’unité
intérieure
Plaque de montage
C
W
F
D
S
7m m
105mm
155mm
24m m
10 0m m “‘ …œ
100 mm
>100 mm
> 500 mm
100mm
I
P
V
1
2
112501-505-506-507-H.indd 9 10/02/06 8:10:23

© FAR GROUP EUROPE
FR
D : CONSIGNES D’INSTALLATION
D1- Emplacement de l’unité intérieure :
• L’air réfrigéré doit pouvoir être diffusé vers chaque endroit de la pièce.
• La hauteur maximale entre les unités intérieure et extérieure est de 5m.
• Monter sur un mur bien stable afin d’éviter les vibrations.
• Eviter l’exposition directe au soleil.
• Veiller à prévoir une évacuation aisée de la condensation.
• Ne pas provoquer d’interférence avec le signal de la télécommande par le biais d’une lampe fluorescente.
• Distance minimale entre le climatiseur et les appareils ménagers (TV, radio, etc.): 1m.
D2- Emplacement de l’unité extérieure :
• Ne pas obstruer le flux d’air.
• Assurer une bonne ventilation, minimiser les dépôts de poussière, éviter l’exposition au soleil ou à la pluie.
• Le bruit de l’appareil en marche ou de l’air diffusé ne nuira pas à la tranquillité de vos voisins.
• Monter l’appareil fermement sur son support afin de réduire le bruit et les vibrations.
• Eviter les emplacements proches de fuites potentielles de gaz inflammables.
• L’unité doit être montée fermement si elle est installée en hauteur.
• L’unité ne doit pas être soumise à des vents violents.
E : INSTALLATION DE VOTRE CLIMATISATION

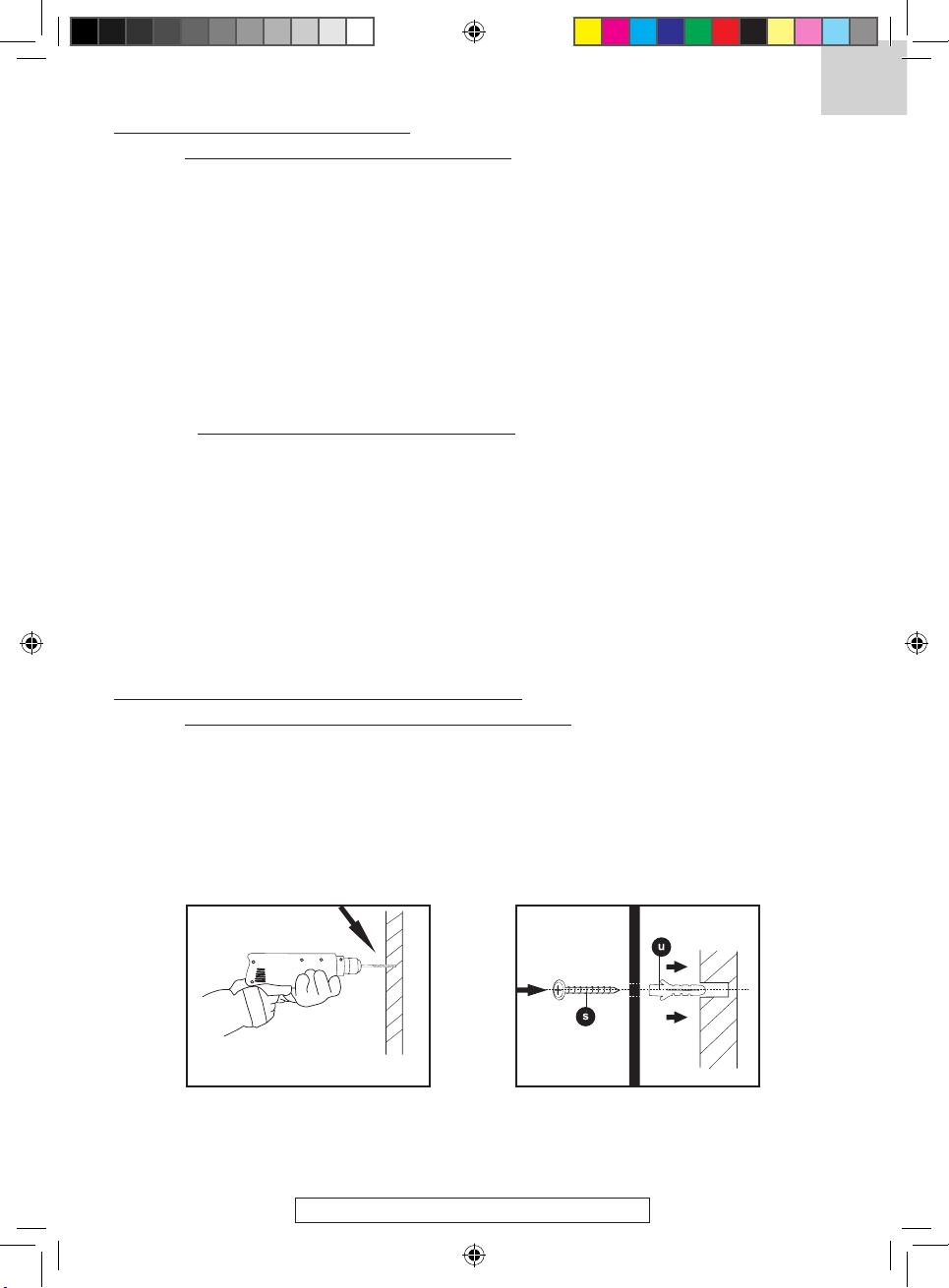

E1- Fixation de la platine de l’unité intérieure :
• Respecter les distances minimales indiquées dans le schéma global d’installation.
• La plaque de montage doit être fixée à un élément structurel du mur (pilier, etc.)
• La plaque de montage doit être fixée au mur en au moins 4 points les plus éloignés possibles, afin d’éviter
les vibrations.
• Repérer les trous puis procéder au perçage.
• Fixer la platine à l’aide de vis.
112501-505-506-507-H.indd 10 10/02/06 8:10:24

© FAR GROUP EUROPE
FR
E2- Perçage du trou vers l’extérieur :
• Repérer la position de sortie des tubes de cuivre par rapport à la platine.
• ATTENTION ! Vérifier que l’unité intérieure une fois montée masque le trou de passage des gaines.
• Forez un trou de diamètre 65 mm dans le mur à l’aide d’un trépan pour le passage des connexions vers
l’exterieur.

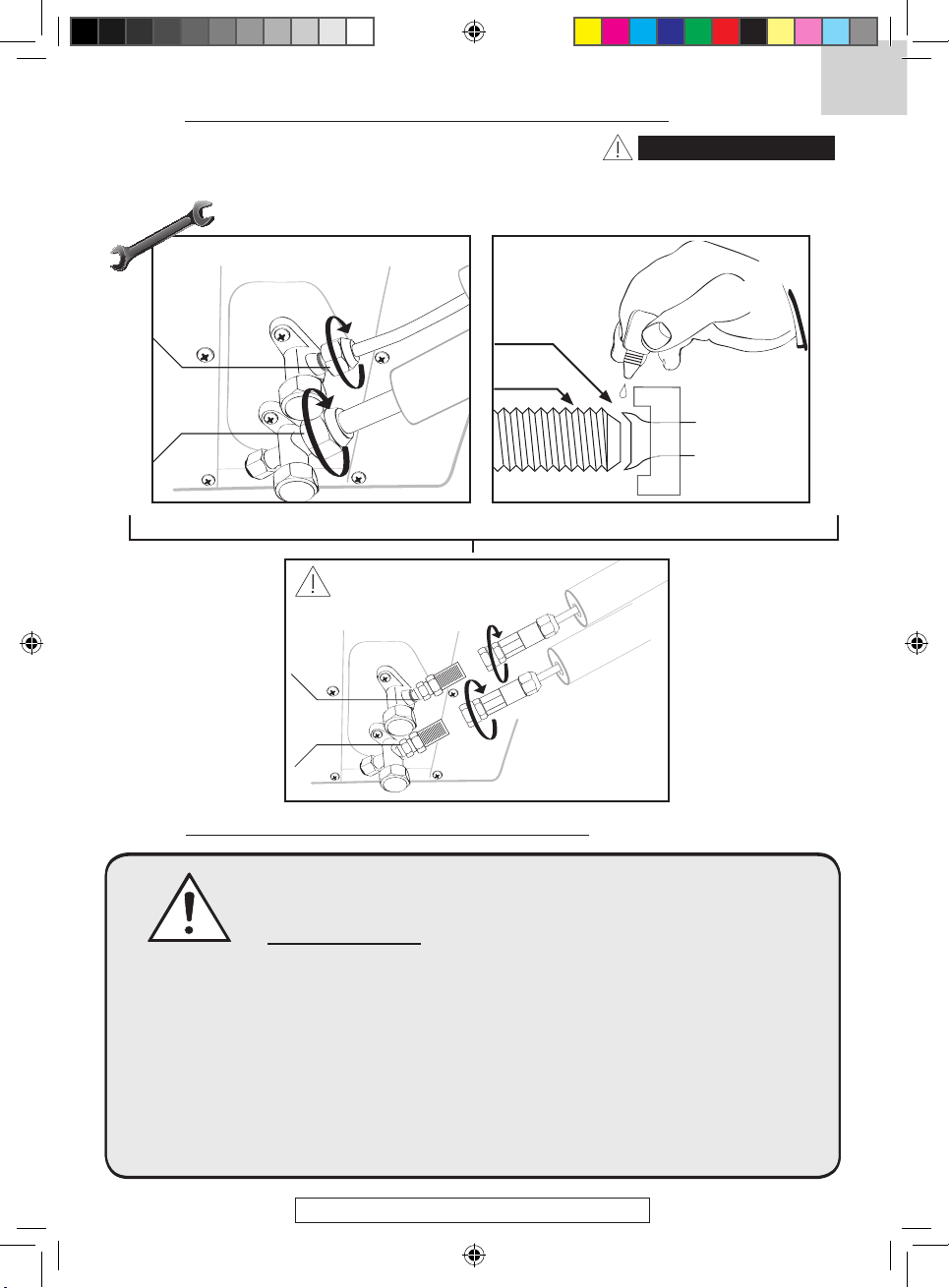

E3- Dépressurisation de l’unité intérieure : (sauf 112495: modèle pré-chargée en gaz)
• L’unité intérieure est remplie d’air sous pression.
Cet air va s’échapper lors du retrait des opercules. Ceci est sans danger, cependant un effort important est
demandé lors du désserrage des écrous.
• ATTENTION ! Prendre soin de ne pas détériorer les tuyaux lors de cette opération.
• A l’aide de clés plates ( 22 et 17 ), désserer les
écrous afin de laisser l’air s’échapper. Toutefois, ne
pas trop les désserer afin de protéger les tuyaux
d’éventuels résidus lors du passage ultérieur des
tubes à travers le mur.

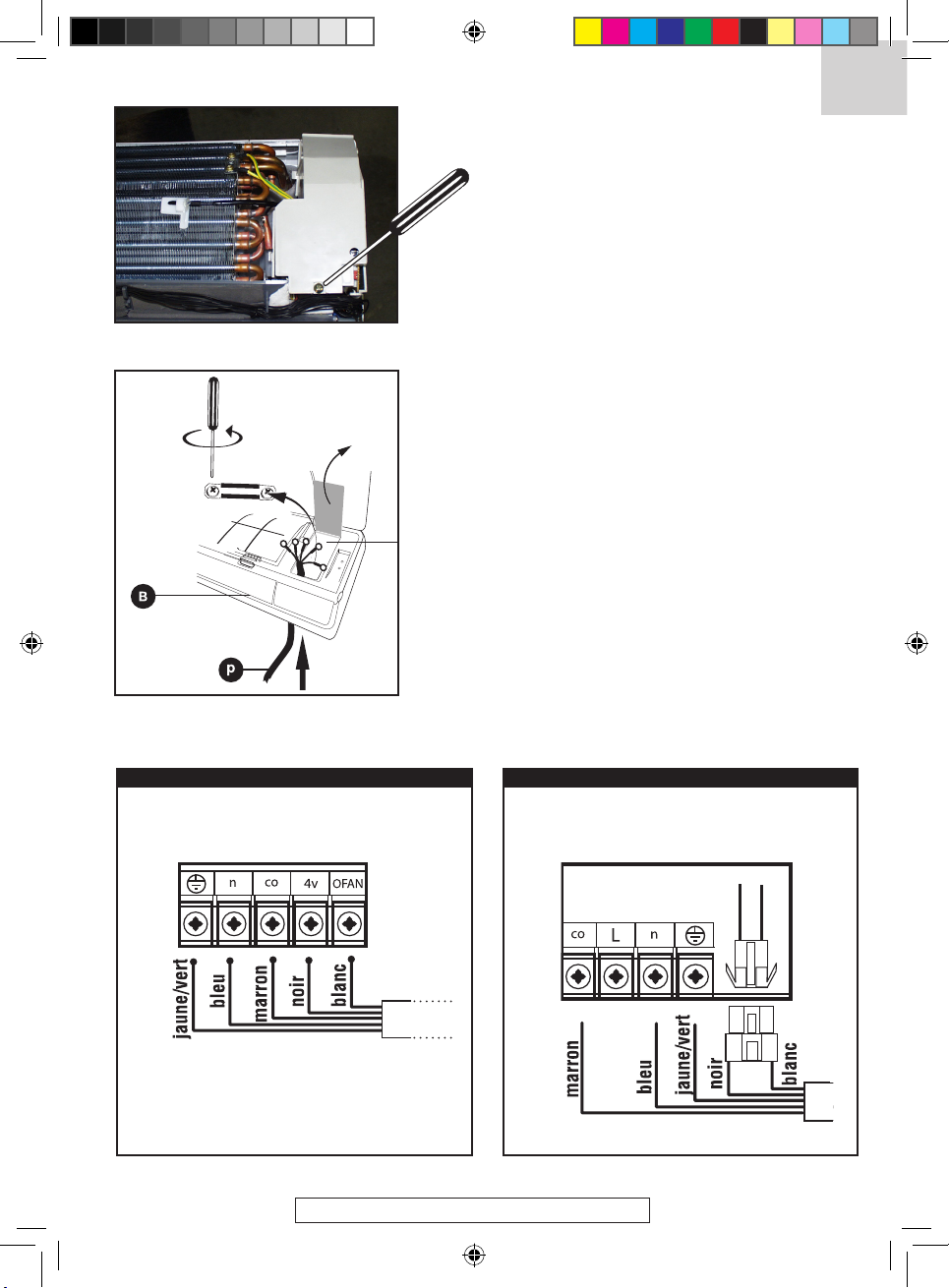

E4- Connexion éléctrique de l’unité intérieure :
• Dévissez en ces deux point le panneau frontal.
B
112501-505-506-507-H.indd 11 10/02/06 8:10:27

© FAR GROUP EUROPE
FR
• Enlevez la vis du couvercle du bornier électrique de l’unité
et déposez-la.
• Enlevez la vis de la fixation et mettez cette dernière de côté.
• Connectez le câble.
• Replacez la fixation et le couvercle du bornier électrique.
112501/112495/112505/112507 112506
112501-505-506-507-H.indd 12 10/02/06 8:10:29

© FAR GROUP EUROPE
FR
E5- Fixation de l’unité intérieure :
• Passer le câble éléctrique ainsi que l’évacuation et les tubes cuivre à travers le mur par le trou éffectué et
fixer l’unité intérieure sur sa platine.
• Le tube de cuivre est recuit, se qui autorise qu’une manipulation souple, non répétée et un rayon de courbure
minimum ( R = 5 cm ).
Flexible dans
l’eau 50mm ou moins par
rapport au sol
Incliné vers le
haut
F u i t e
d’eau
Eau stagnante
2 3 5 4

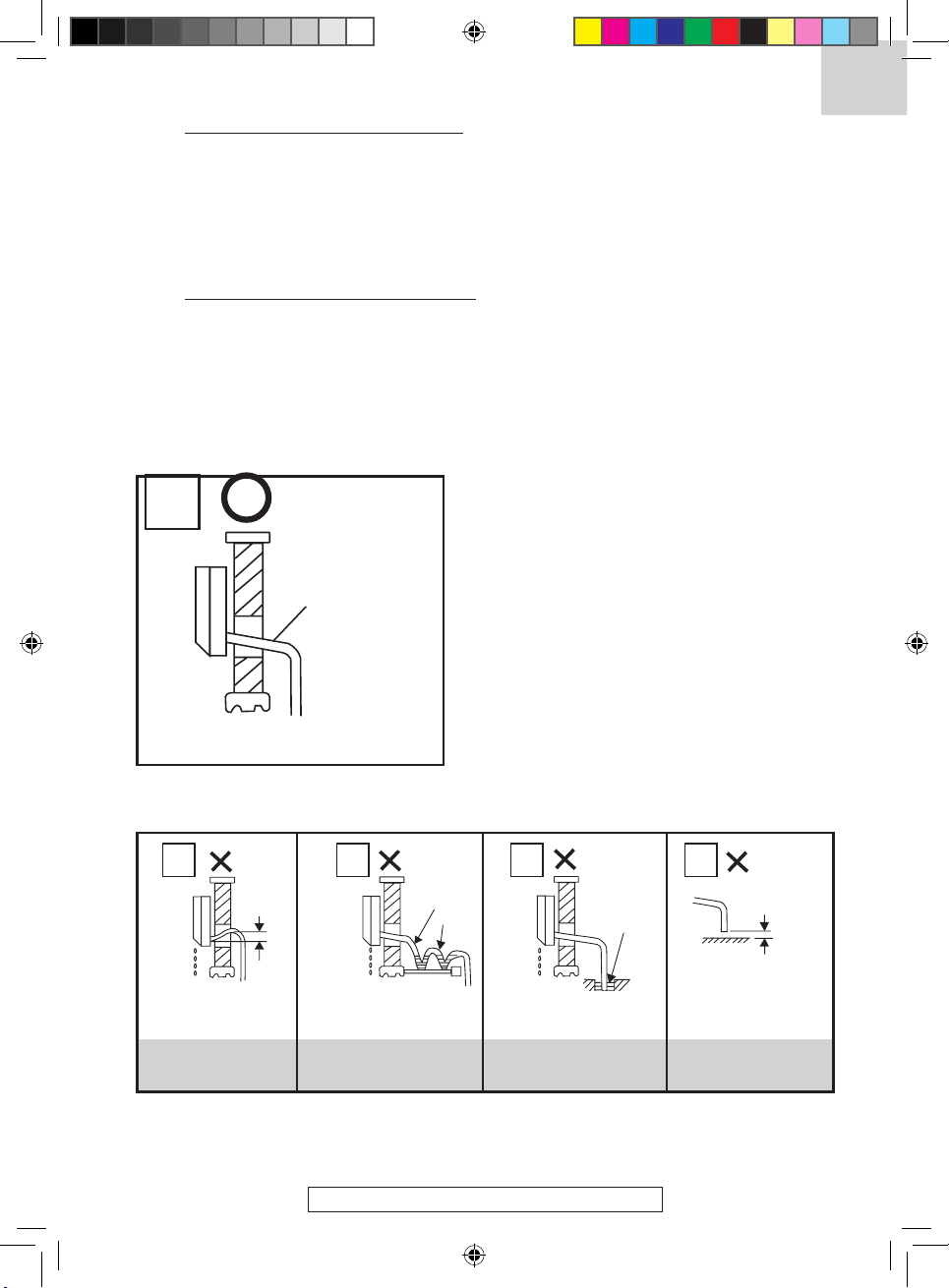

E6- Raccordement de l’évacuation :
• Pour évacuer aisément l’eau de condensation, le flexible de vidange doit être incliné vers le bas.
• Si le flexible de vidange connecté à l’unité intérieure s’avère trop court, il peut être prolongé par le flexible
fourni dans les accessoires.
• Si le flexible de vidange doit traverser un mur extérieur de l’habitation, il convient de l’entourer des isolants
thermiques spéciaux.
1
F u i t e
d’eau
F u i t e
d’eau
La disposition des schémas 2 à 5 est incorrecte.
Incliné vers le
bas
112501-505-506-507-H.indd 13 10/02/06 8:10:29

© FAR GROUP EUROPE
FR
• Raccorder Le tuyau plastique souple au tuyau d’évacuation des condensats de l’unité intérieure.
• Lier les 2 tuyaux à l’aide de ruban adhésif.
• Enrober le tout avec le morceau de gaine isolante ouverte.
Bas
Raccord de vidange Flexible de
vidange
• En utilisation en mode chauffage, l’unité extérieure condense de l’eau.
Un trou est prévu dans sa partie inférieure pour permettre à cette eau de s’évacuer.
Il est aussi possible d’y raccorder un flexible de vidange ( non fourni ) afin de collecter ces écoulements
( de l’ordre de 1 à 2 L/jour en fonction du taux d’humidité de l’air ).
112501-505-506-507-H.indd 14 10/02/06 8:10:30

© FAR GROUP EUROPE
FR
E7- Raccordement des liaisons cuivre sur l’unité intérieure :
• Raccorder les tubes de cuivre au tubes de l’unité intérieure ( à l’aide de clés plates 17et 22 ).
Veillez à faire correspondre les diamètres des tubes de cuivre.
• Retirer les opercule plastiques des tubes de cuivre.
E8- Mise en place du manchon «passe-mur» :
• Enfiler le tube passe-cloison sur les tuyaux
• Enfiler l’ensemble dans le trou mural
112501/112505/112506/112507 112495
(Raccord particulier sur 112455)
(Raccordement particulier sur 112455)
112501-505-506-507-H.indd 15 10/02/06 8:10:34

© FAR GROUP EUROPE
FR
E9- Raccordement des liaisons cuivre sur l’unité extérieur :
• Visser et serrer les raccords sur l’unité extérieure ( à l’aide de clé de 17 et 22 )
E10- Connexion éléctrique de l’unité extérieure :
• Les câbles de connexion doivent être couplés ensemble.
• Utiliser un câble spécial pour connecter l’unité intérieure et celle extérieure. Il convient de s’assurer que
les terminaux ne seront pas soumis à des influences externes. Une mauvaise connexion pourrait engendrer
un incendie.
• Le couvercle du bloc électrique doit être monté et fixé à sa position, sinon la poussière ou l’humidité
pourraient engendrer un incendie ou une électrocution.
• Le climatiseur doit être connecté uniquement à une source d’alimentation avec une impédance inférieure
ou égale à 0.132 Ohms .Si nécessaire, conctater un spécialiste pour avoir plus d’information sur votre source
d’alimentation et son impédance.
ATTENTION
Placer quelques gouttes d’huile sur les raccords.
(Raccordement particulier sur 112455)
112501-505-506-507-H.indd 16 10/02/06 8:10:38

© FAR GROUP EUROPE
FR

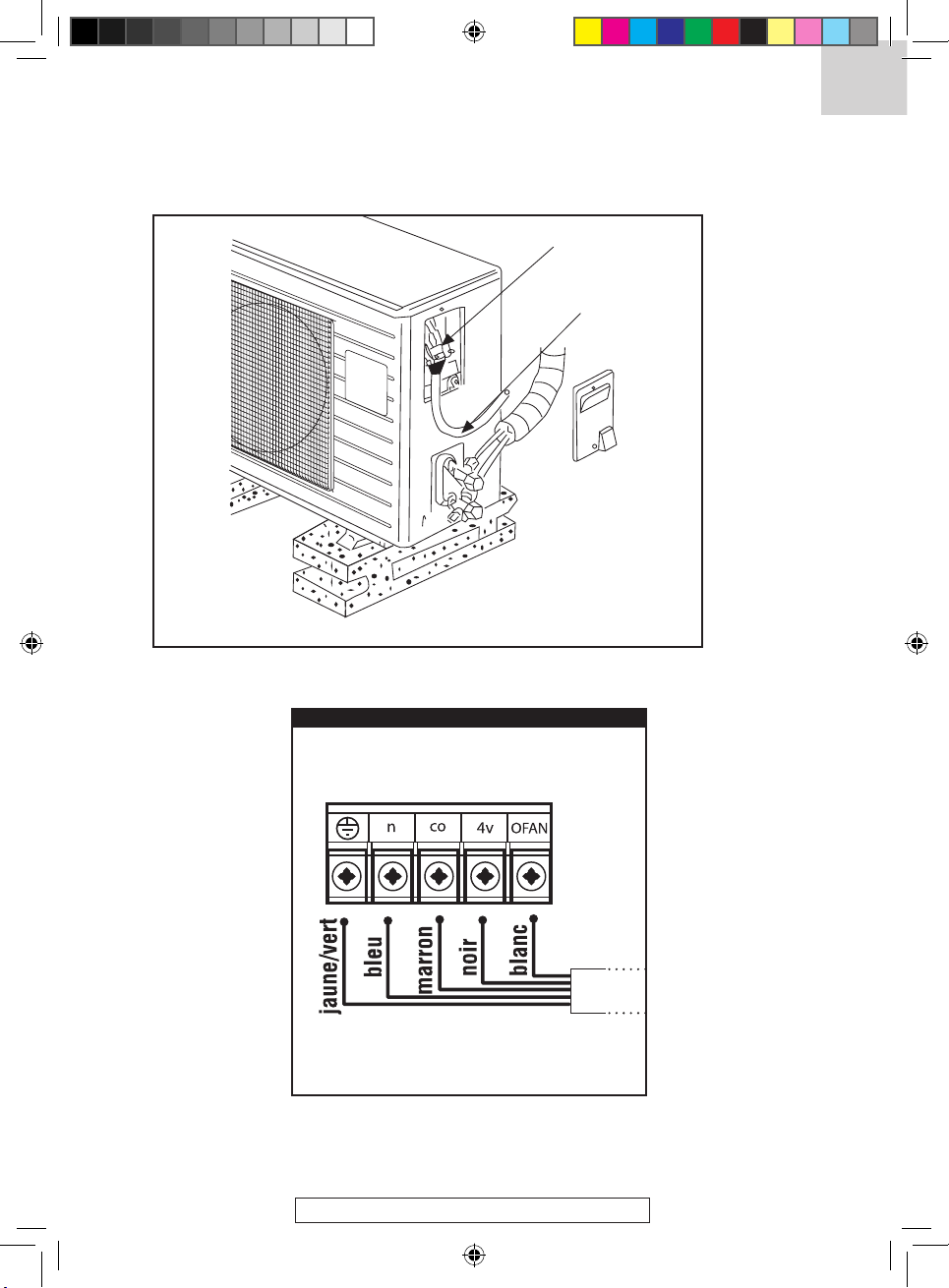

112501/112495/112506/112507
Bornier de l’unité extérieure
Câble de connexion
112501-505-506-507-H.indd 17 10/02/06 8:10:40

© FAR GROUP EUROPE
E
F
FR

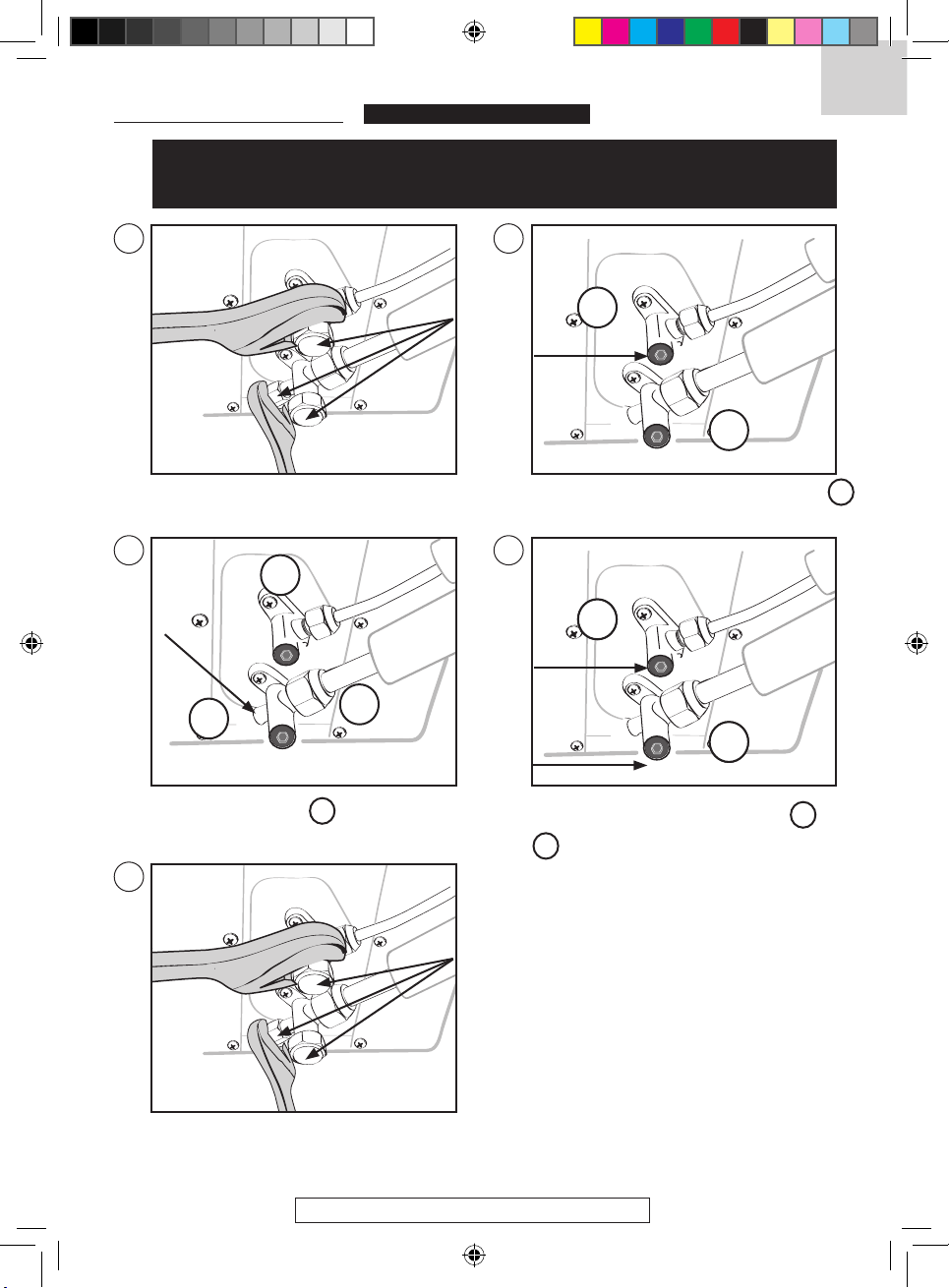

F : MISE SOUS PRESSION
E
• Devisser les 3 bouchons.
( à l’aide de clé de 13 et 19 )
1 2
E
F
• Devisser d’un tour la vanne de fermeture
(vis allen)
• Appuyer sur la valve Get purger
13 secondes maximum.
3 4
E
F
• Ouvrir complètement les 2 vannes Eet
F à l’aide d’une clé Allen.
E
F
G
• Mettre du Téflon autour des pas de vis et
revisser les 3 bouchons.
( à l’aide de clé de 13 et 19 )
5
(sauf 112495: modèle pré-chargée en gaz)
L’unité intérieure, extérieure, et liaison cuivre de votre climatiseur sont pré-chargés, il n’est donc
pas nécessaire lors de la mise en service de purger l’installation. A chaque démontage, le gaz reste à
l’intérieure des 3 parties de votre climatiseur.
112501-505-506-507-H.indd 18 10/02/06 8:10:41

© FAR GROUP EUROPE
FR

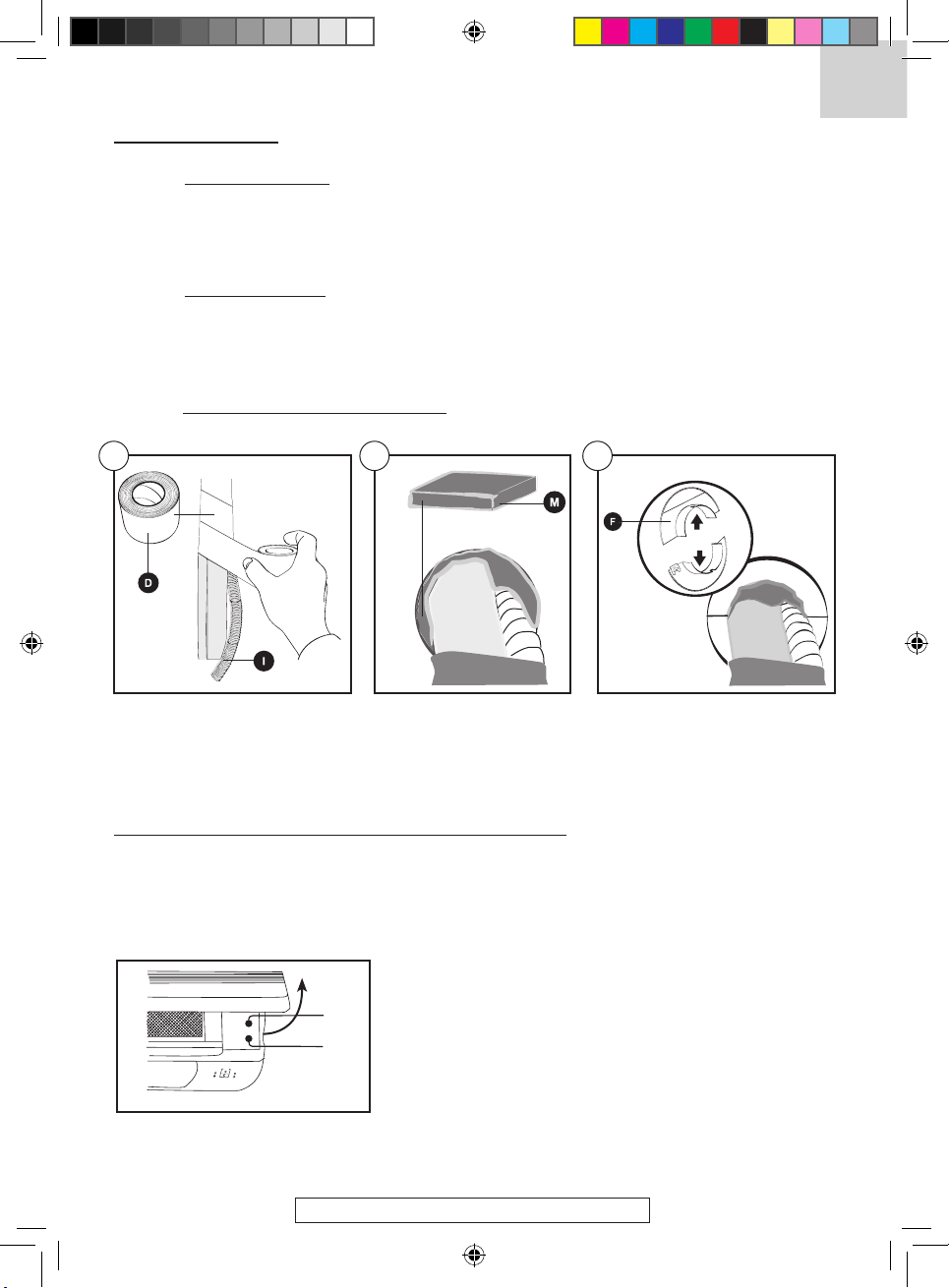

G : TEST DE FUITE
• Placer de l’eau savonneuse ou du spray détécteur de fuite sur les raccords.
• S’assurer qu’il n’y est pas de petites bulles qui indiqueraient la présence de fuite.
G2- Second test :
• Renouveler cette opération après la mise sous tension et un fonctionnement d’une demi-heure.
• Si vous n’avez aucune fuites, vous pouvez finaliser l’installation.
G1- Premier test :
H : UTILISATION DU COMMUTATEUR DE SECOURS
BA L A YA G E
MA N U E L
ARRETM AR C HE
AN N U L A T IO N
RE G L A G E
VE I LL E
V IT E SS E
VE N T I LA T E U R
F O N C T I O N S
I/O
MIN U T E R I E
Veille
Marche
Minuterie
Veille
Marche Minuterie
Veil le
M a r c he
M i n u t e r i e
• Uniquement sur les modèles qui en sont équipés.
• Si le climatiseur de fonctionne pas avec la télecommande, ou que les piles sont déchargées, ou que la téle-
commande est défectueuse, utiliser le comutateur de secours ( Marche / Arrêt ).
1 2 3
• Ligaturer l’ensemble avec le
rouleau de film plastique, en
exerçant un effort de serrage afin
de bien le maintenir.
• Colmater l’orifice mural
avec le mastic
• Mettre en place les 2 demi co-
quilles, puis finir le colmatage inté-
rieure avec le reste du mastic
G3- Finalisation de l’installation
112501-505-506-507-H.indd 19 10/02/06 8:10:43

© FAR GROUP EUROPE
FR
Unité intérieure Unité exté-
rieure
Tuyau liquide
Tuyau gaz
Valves
R407C Eau chaude (~ 40°C )
• Raccorder la bouteille de gaz réfrigérant à l’orifice de chargement du gaz ( ne pas serrer l’écrou l’écrou du
tuyau gaz sur la valve de fermeture gaz ).
• Ouvrir la valve de la bouteille de gaz et purger l’air des unités avec le gaz.
• Lorsque le gaz apparaît au raccord sous forme de brouillard, serrer le raccord.
• Lire sur la balance le poids de gaz à ajouter.
• Ne pas faire basculer la bouteille de gaz pendant l’opération de charge
Ne pas chauffer la bouteille de gaz avec une flamme ou de l’air chaud.
ATTENTION

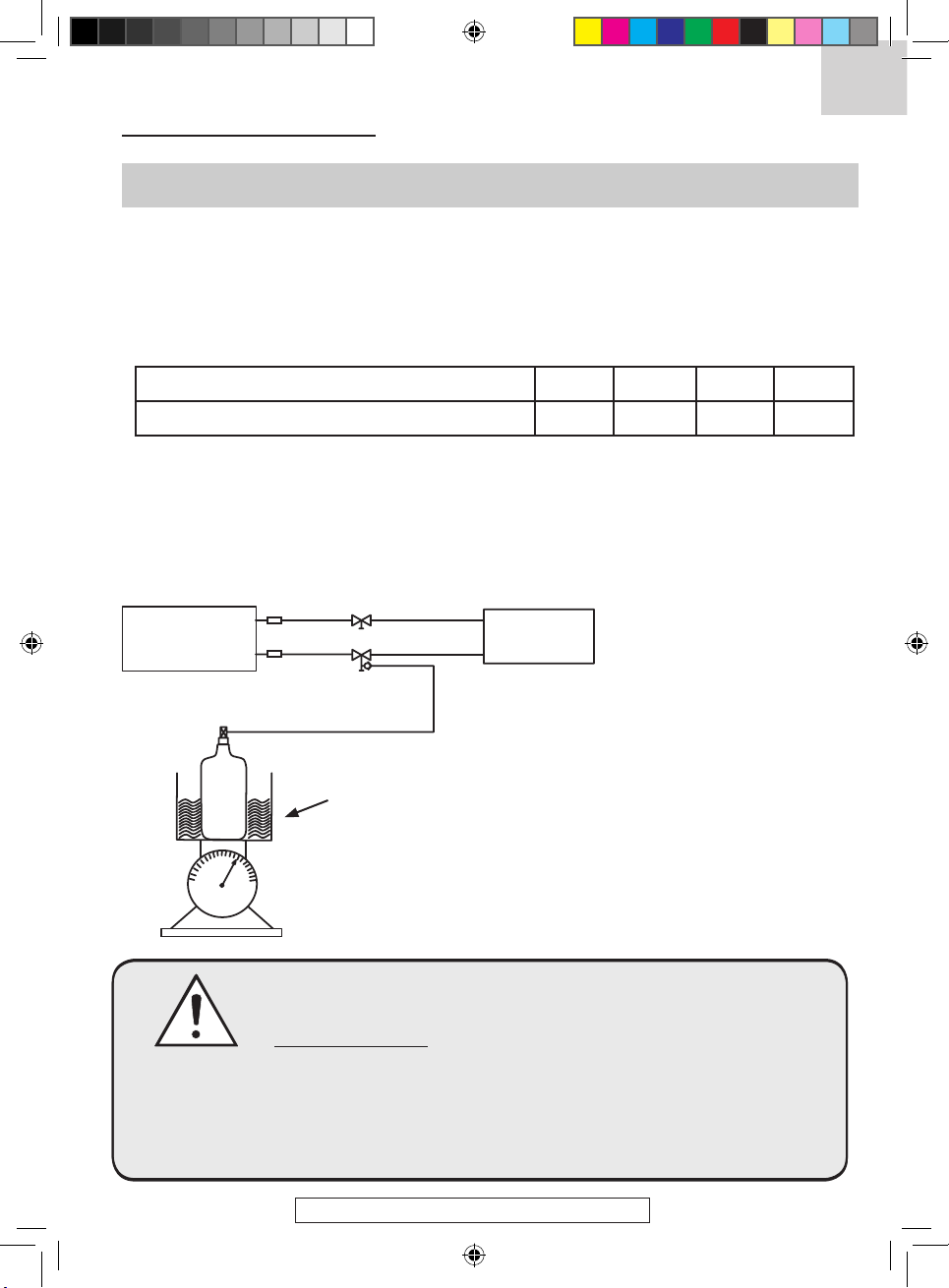

I : AJOUT DE REFRIGERANT
Longueur du tuyau de raccordement (m) 7 8 9 10
Appoint (g) 0 15 30 45
• ATTENTION ! Cette opétation doit être éfféctuée par un professionnel.
• Si le tuyau de raccordement possède une longueur supérieure à 7 mètres, il convient d’ajouter du réfrigérant.
Quantité d’appoint A=(Lm-7m) x 15g/m.
112501-505-506-507-H.indd 20 10/02/06 8:10:45
