Flycolor R-PCR2B User manual

251400‑1070V1.1
感谢您购买本产品！错误的使用可能导致设备损坏，强烈建议在在使用设备前阅读的任何责任，包括但不限于对附带损失或间接损失的赔偿责任。
我们有权在经.
BEACHTUNG
01主要特性
02使用方法
03编程项目和参数
海怪系列船模模电
编程卡
说明书
1.+编程卡对电调进行设置是最理想和方便的选择，只要将电‑+‑））
(：：1.ECECBEC输出的电调，+“+‑”V5VDC；2.
2.EM【ARTIKEL】按键选择想要想要的项目项目
ALE【VALE】按键选择该项目的参数值值
按【OK】WERT窗口S“S”表示该参数参数设置设置完毕；
3.ET出厂默认选项选项【RESET】,再按【OK】即可。
工作电压 尺寸(供参考)
重量
5V 46g 95x66,5x16,3mm
应用
海怪系列船模模电
VielenDank,dassSiesichfürunserenbürstenlosenelektronischenGeschwindigkeitsregler(ESC)entschiedenhaben.JederunsachgemäßeBetriebkannzuPersonen‑
undGeräteschädenführen.WirempfehlenBenutzerndringend,dieAnleitungsorgfältigundvollständigzulesen.WirübernehmenkeineVerantwortungfürPersonen‑,
Sach‑oderFolgeschäden,diedurchunserProduktentstehen.
BEACHTUNG
01Spezifikation
02Wiebenutztman
FlyMonsterESCfürBoote
Programmierkarte
Benutzerhandbuch
Nennspannung
5V
Abmessungen
((alsReferenz)
95x66,5x16,3mm
Gewicht
46g
Anwendung
FlyMonsterSerieESCforBoat
1.VerwendenSiedieESC‑Programmierkarte,umdiebequemsteWahlzutreffen，SiemüssennurdasESC‑Signalkabeleinstecken（+‑）Hafenaufder
Programmierkarte.(Hinweis:1.BitteversorgenSiedieProgrammierkartemit5VDC,wennderReglerohneBECist.2.SteckenSiezuerstdasESC‑Signalkabelindie
ProgrammierkarteundschaltenSiedenReglerein.)
2.DrückenSiedieTaste[ITEM],umdasgewünschteElementauszuwählen.
DrückenSiedie[VALUE]‑Taste,umdenWertdesgewünschtenElementsauszuwählen.
DrückenSiedie[OK]‑Taste.DasVALUE‑Fensterzeigt„S“an,wasbedeutet,dassdieserWertgespeichertwird.
3.UmdiewerkseitigenStandardwertewiederherzustellen,drückenSie[RESET]unddann[OK].
03ElementeundWerteprogrammieren
DiefolgendenSchattenteilesindStandardwerte
下表阴影部分为为默认参数参数
1.运行模式
2.电机运转方向调整
3.电池低压保护
4.启动加速度
5.进角设置
不保护
1级
2,6V
2级
3,75度
2,8V
3级
7.5度
3,0V
4级
11.25度
3,2V
5级
fünfzehn度
3,4V
正转 反转
正转(单向)正反转(双向)
0度 18.75度 22.5度 26.25度
(2) (3) (4) (5) (6) (7) (8) (9)
(1)
参数
项目
1.Ausführungsmodus
2.Motorrichtungadj.
3.NiedrigeSpannung
Schutz
4.Startmodus(Stanzen)
5.Timing
Nicht‑
Schutz
Level1
0°
2,6V
Level2
3,75°
2,8V
Stufe3
7.5°
3,0V
Level4
11.25°
3,2V
Level5
fünfzehn°
3,4V
CW CCW
18.75° 22.5° 26.25°
Nachvorne Nachvorne&
Umkehren
Werte
Artikel (2) (3) (4) (5) (6) (7) (8) (9)
(1)
PROGRAMMKARTE
ARTIKEL WERT
ARTIKEL WERT Zurücksetzen OK
1.Ausführungsmodus
(1)Nurweiterleiten
(2)VorwärtsundRückwärts
3.Niederspannungsschutz
(1)Nichtschutz(2)2.6v (3)2,8v
(4)3,0V. (5)3.2v (6)3.4v
4.Startmodus(Stanzen)
(1)Stufe1 (2)Stufe2 (3)Stufe3
(4)Stufe4 (5)Stufe5
5.Timingeingestellt
(1)0°(2)3,75°(3)7.5°(4)11.25°
(5)15°((6)18,75°(7)22.5°(8)26.25
InChinahergestellt
2.MotorrichtungAdj.
(1)CW (2)CCW
Spezifikation
251201‑1136
PROGRAMMKARTE
ARTIKEL WERT
ARTIKEL WERT Zurücksetzen OK
1.Ausführungsmodus
(1)Nurweiterleiten
(2)VorwärtsundRückwärts
3.Niederspannungsschutz
(1)Nichtschutz(2)2.6v (3)2,8v
(4)3,0V. (5)3.2v (6)3.4v
4.Startmodus(Stanzen)
(1)Stufe1 (2)Stufe2 (3)Stufe3
(4)Stufe4 (5)Stufe5
5.Timingeingestellt
(1)0°(2)3,75°(3)7.5°(4)11.25°
(5)15°((6)18,75°(7)22.5°(8)26.25
InChinahergestellt
2.MotorrichtungAdj.
(1)CW (2)CCW
Spezifikation
251201‑1136
Port
Renus Gesellschaft für Innovation mbH
Im Teelbruch 86
45219 Essen / Kettwig
Telefon: [phone]
E-Mail: [email protected]
Onlineshop: www.arkai.de

251400-1070 V1.1

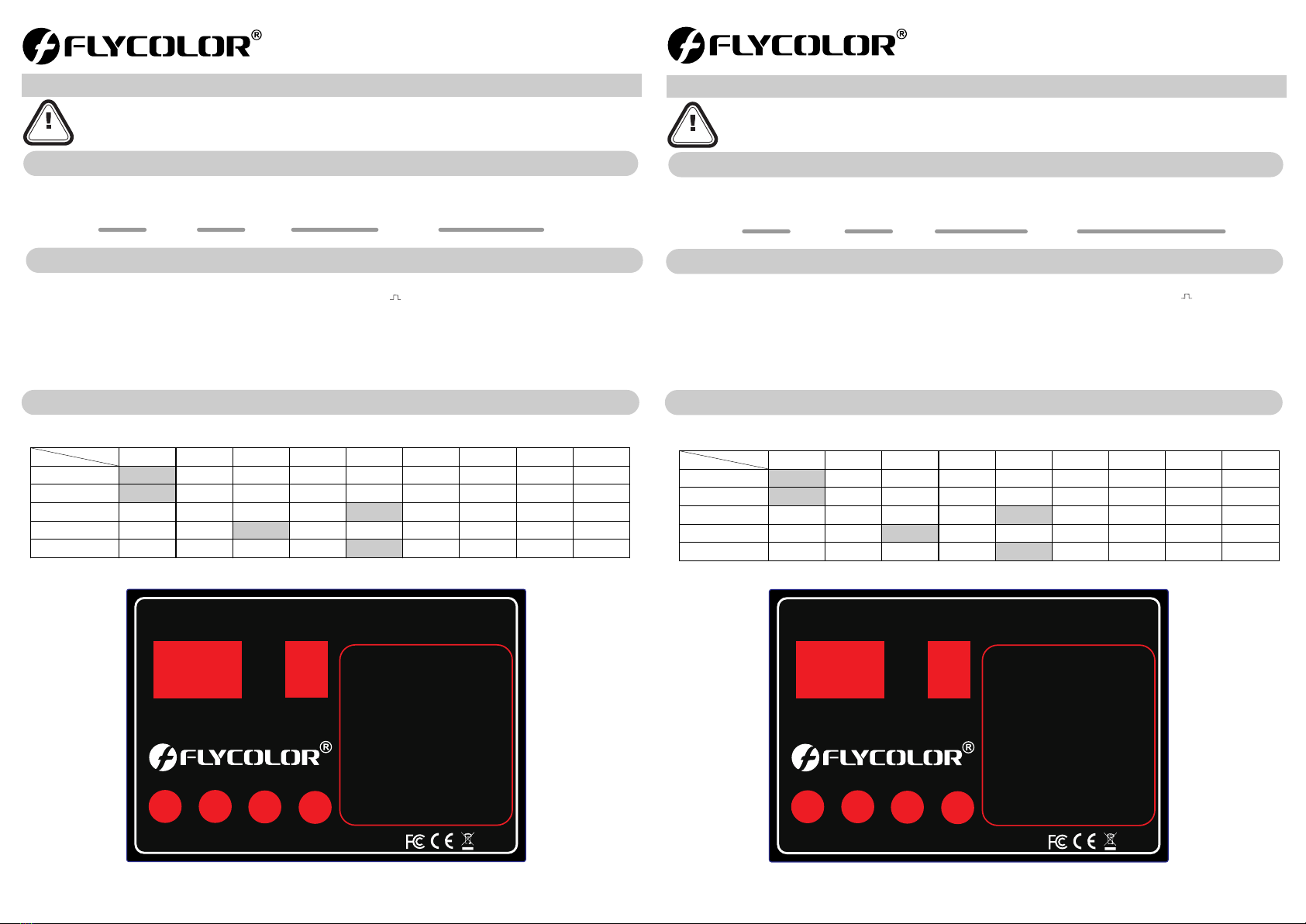

感谢您购买本产品！错误的使用可能导致设备损坏，强烈建议您在使用设备前仔细阅读本说明书并保存，严格遵守规定的操作程序。我们不承担因使用本产品
或擅自对产品进行改造所引起的任何责任，包括但不限于对附带损失或间接损失的赔偿责任。我们有权在不经通知的情况下变更产品的设计、外观、性能及使
用要求。
ATTENTION
01 主要特性
02 使用方法
03 编程项目和参数
海怪系列船模电调
编程卡
说明书
1.用编程卡对电调进行设置是最理想和方便的选择，只要将电调信号线插入编程卡对应的（+ - ）接口；
(注意：1.未带BEC输出的电调，请在“+ -”加入5VDC；2.先将电调信号线插入编程卡，再给电调上电。）
2.使用【ITEM】按键选择想要更改的项目；
按【VALE】按键选择该项目的参数值；
按【OK】VALUE窗口显示“S”表示该参数值设置完毕；
3.恢复出厂默认选项先按【RESET】,再按【OK】即可。
工作电压
尺寸(供参考)
重量
5V 46g
95x66.5x16.3mm
应用
海怪系列船模电调
Thank you for choosubg our brushless electronic speed controller (ESC) . Any improper operation may cause personal injury and equipment
damage. we strongly suggest users read the instruction carefully and completely. We will not assume any responsibility for personal injury ,
property damage, or any consequential damages resulting from our product.
ATTENTION
01 Specification
02 How to use
FlyMonster ESC for Boats
Programming Card
User Manual
Rated voltage
Dimension
(for reference)
Weight
5V 46g
95x66.5x16.3mm
Application
FlyMonster series E S C forBoat
1. Use ESC programming card to program is the most convenient choice，only need to insert the ES C signal cable into （+ - ）port on the
programming card.(Note: 1.Please supply 5VD C to programming card if the ESC is without BEC; 2.First insert the ESC signal cable into the
programming card, then power up the E S C).
2. Press the [ITEM] button to select the item you want.
Press the [VALUE] button to select the value of the Item you want.
Press the [OK ] button, the VAL U E window display “S” which means this value is saved.
3. To restore the factory default values press the [R ESET], then press [O K] ) .
03 Programming Items and Values
Shadow parts below are default values
下表阴影部分为出厂默认参数值
1.运行模式
2.电机运转方向调整
3.电池低压保护 不保护 2.6V 2.8V 3.0V 3.2V 3.4V
正转 反转
正转(单向) 正反转(双向)
4.启动加速度 1级 2级3级4级5级
5.进角设置 0度3.75度7.5度11.25度15度18.75度22.5度26.25度
(2) (3) (4)
(5)
(6) (7) (8)
(9)
(1)
参数
项目
1.Running Mode
2.Motor direction adj.
3.Low voltage
protection Non-
protection 2.6V 2.8V 3.0V 3.2V 3.4V
CW CCW
4.Start Mode (Punch) Level 1Level 2 Level 3 Level 4 Level 5
5.Timing 0°3.75°7.5°11.25°15°18.75°22.5°26.25°
Forward Forward &
Reverse
values
items (2) (3) (4)
(5)
(6) (7) (8)
(9)
(1)
PROGRAM CARD
ITEM VALUE
ITEM VALUE Reset OK
1. Ru nn in g M o d e
(1) For ward o nly
(2) Forward & Reverse
3. Low Voltage Protection
(1) Non-pr otect ion (2) 2.6v (3) 2.8v
(4) 3.0v (6) 3.4v(5) 3.2v
4 . S t a r t M o d e ( Punch )
(1) Level1 (2) Level2 (3) Level3
(4) Level4 (5) Level5
5.T i m i n g s e t
(1) 0° (2) 3.75° (3) 7.5° (4) 11.25°
(5)15° (6) 18.75°(7) 22.5 °(8)26.25
Made in China
2. Mo to r D i r e c t i o n A dj .
(1) CW (2) CCW
Sp ec ificati on
251201-1136
PROGRAM CARD
ITEM VALUE
ITEM VALUE Reset OK
1. Ru nn in g M o d e
(1) For ward o nly
(2) Forward & Reverse
3. Low Voltage Protection
(1) Non-pr otect ion (2) 2.6v (3) 2.8v
(4) 3.0v (6) 3.4v(5) 3.2v
4 . S t a r t M o d e ( Punch )
(1) Level1 (2) Level2 (3) Level3
(4) Level4 (5) Level5
5.T i m i n g s e t
(1) 0° (2) 3.75° (3) 7.5° (4) 11.25°
(5)15° (6) 18.75°(7) 22.5 °(8)26.25
Made in China
2. Mo to r D i r e c t i o n A dj .
(1) CW (2) CCW
Sp ec ificati on
251201-1136
