Fnirsi SWM-10 User manual
便携式智能彩屏点焊机
Portable intelligent color screen spot welding machine
SWM-10
目 录
用户须知 01
一、安全须知 01
二、注意事项 01
三、产品介绍 02
四、界面介绍 03
五、操作说明 04
八、产品参数 05
九、保养须知 06
十、生产信息 06
六、按键说明 04
七、指示灯说明 05
CATALOG
Notice to users 07
1.Precautions 07
2.Precautions 07
3.Product introduction 08
4.Interface introduction 09
5.Operation instructions 10
8.Parameters 11
9.Maintenance Instructions 12
10.Contact us 12
6.Keys Description 10
7.Indicator light description 11
СОДЕРЖАНИЕ
Примечание для пользователей 13
1.ТЕХНИКА БЕЗОПАСНОСТИ 13
2.Меры предосторожности 13
3.Описание инструмента 14
4.Интерфейс 16
5.Эксплуатация 17
8.Параметры 19
9.Обслуживание 19
10.Связь с нами 20
6.Описание клавиш 18
7.Описание индикаторов 18
ÍNDICE
Aviso ao utilizador 21
1.Instruções de segurança 21
2.Precauções 21
3.Informações sobre o produto 22
4.Introdução à interface 24
5.Intruções de funcionamento 25
8.Paramêtros 27
9.Instruções de manutenção 27
10.Contacte-nos 28
6.Descrição das teclas 26
7.Descrição das luzes indicadoras 26
●在使用产品前请务必阅读本说明书及其相关安全信息，使用者必须完
全理解并按照相关指导进行操作。
●请勿在易燃、易爆的环境中使用本产品，可能会致使产生火花,点燃灰
尘或烟雾。
●点焊使用过程中笔尖可能会有火花，请注意防护
●请勿用力按压镍带焊接，否则会造成假焊，焊点不牢固，正确做法是轻
压镍片，保证贴合电池表面效果最佳。
●电池电压过低可能导致焊接不良甚至无法焊接，请将电池充满电后在
焊接。
●不建议边充电边焊接，容易损坏充电芯片。
●焊笔使用多次容易产生黑色氧化物，请用砂纸打磨后在使用。
※特殊声明:本公司不对使用该产品的任何衍生结果承担法律责任。
一、安全须知
用户须知
●本手册详细介绍了产品的使用方法、注意事项以及相关事项，在使用产
品之前，请详细阅读手册，以便发挥产品的最佳性能。
●不要在易燃、易爆的环境中使用仪器。
●仪器更换的废旧电池和报废的仪器不可与生活垃圾一同处理请按国家
或者当地的相关法律规定处理。
●当仪器出现任何质量问题或者对使用仪器有疑问时，可联系“菲尼瑞斯
-FNIRSI” 在线客服或厂家，我们将在第一时间为您解决。
二、注意事项
1
切换/确定按键
加减/上下按键
焊笔座
开关机/
切换按键 复位孔
充放电母座（TYPEC充电、USBA放电）
显示屏
提示灯

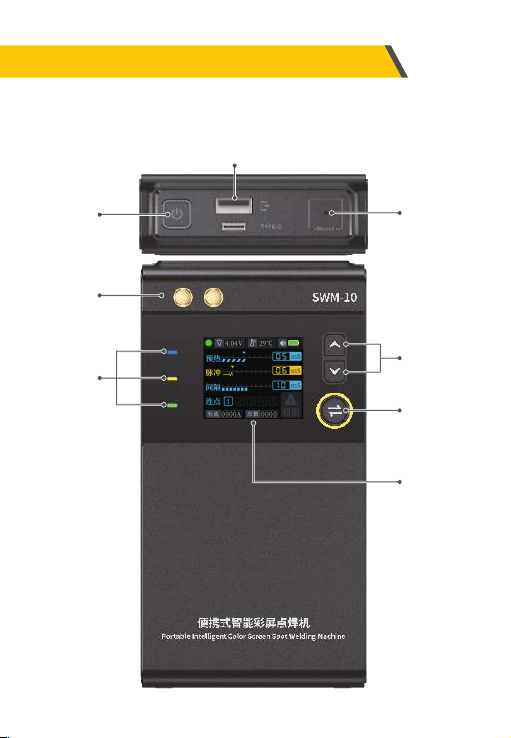

三、产品简介
便携手持式点焊机是一款高效、便捷、易于携带的点焊工具。采用双脉冲
点焊技术，使得焊接更加稳定牢固，同时具备充电宝功能。
2
四、界面介绍
焊接进行
状态
电池电压 温度 音量 电池电量
预热时间
脉冲时间
间隔时间
连点次数
焊接电流 开机到现在
总焊接次数
超温、
低压、
短路警告
放电的电压、
电流、功率
充电的电压、
电流、功率
电池电量
3

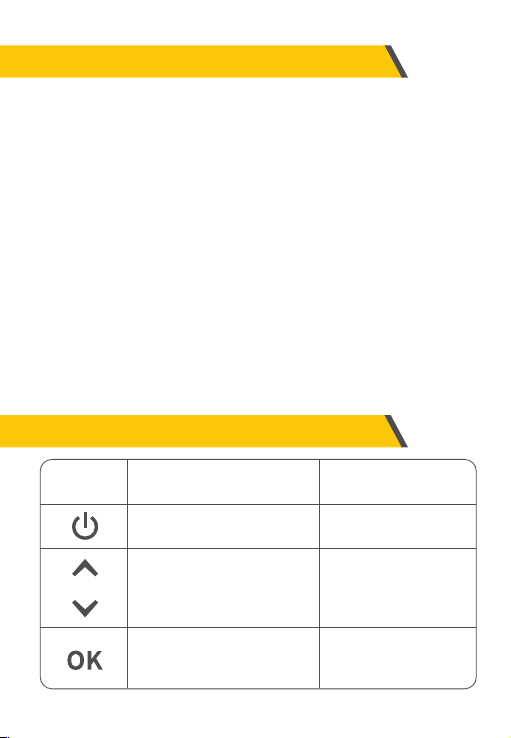

五、操作说明
六、按键说明
预热脉冲：在点焊之前，短暂加热电极使其达到预定温度。（默认2ms最
佳 。）
主脉冲：点焊过程中，设备会输出一个短暂的高能量脉冲，以产生足够的
焊接热量，同时避免电极过热和过大的电流使材料烧穿或融化。（根据实
际情况，调节主脉冲大小，大了直接焊穿，小了焊不牢）
间隔时间：为了避免热过程过长，电极过热和过早撤离接头，需要设置点
焊脉冲之间的时间间隔，以保证焊接成功率和焊接质量。（在凹凸的表面，
在预热脉冲软化材料后，可能间隔时间不足，导致镍带没贴紧电池表面）
连点次数：用来加固焊点作用，焊笔接触后会连续焊接N次，默认为1，焊
接厚镍片的时候可以适当更改连点次数，达到加固焊点左右，但是并不能
突破最大焊接厚度。
按键 短按 长按
切换焊接/
充电宝功能切换 开关机
加减/向上向下选择
焊接界面参数选项切换，
设置界面确定/退出
无
进入/退出设置界面
4

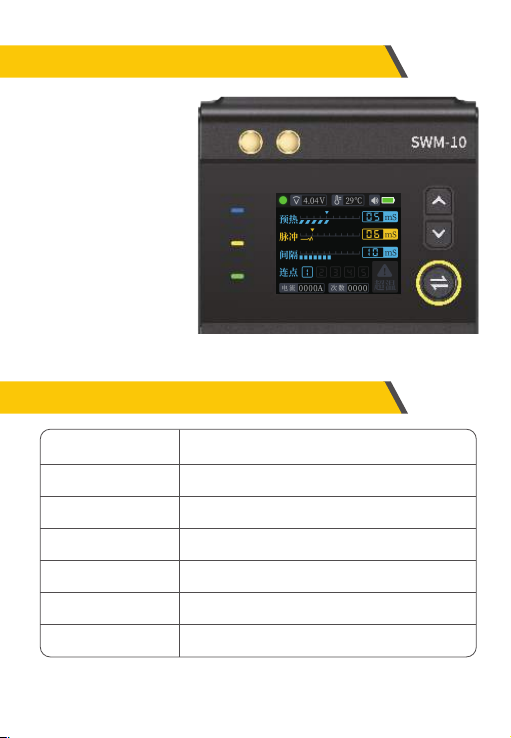

七、指示灯说明
LED灯1：
充电宝放电，电量足
的时候常亮，电量低
的时候闪烁。
LED灯2：
两根焊笔都放在焊接
物上时亮，离开灭。
LED灯3：
充电宝充电，充电的时
候闪烁，充满长亮。
八 、参 数
容量
充电
放电
焊接材料
焊接厚度
最大焊接电流
档位
5000mAh
5V/2.1A
5V/2.1A
镍片、铁片、不锈钢片、铝片
0.1-0.25mm
1200A
4组合档位调节
5
九、保养须知
●请勿随意拆卸仪器部件或擅自改制仪器,不专业的拆动将会损坏仪器,
如果仪器损坏,请与您当地的经销商联系。
●请勿将本产品与生活垃圾一同处理,应严格按当地相关法规来处置废
弃的仪器或部件。
十、生产信息
产品名称：便携式智能彩屏点焊机
品牌/型号:FNIRSI/ SWM-10
服务电话：0755-28020752
生产商：深圳市菲尼瑞斯科技有限公司
网址：www.fnirsi.cn
地址:广东省深圳市龙华区大浪街道伟华达工业园C栋西边8楼
执行标准：GB/T 25443-2010
6
●Be sure to read this manual and related safety information before using the
product. Users should fully understand and operate in accordance with the
relevant instructions.
●Do not use this product in a flammable or explosive environment, which may
cause sparks, ignite dust or smoke.
●There may be sparks from the tip of the pen during spot welding, please pay
attention to protection.
●Do not press the nickel strip hard for welding, otherwise it will cause false
welding and the solder joints will not be firm. The correct way is to lightly
press the nickel strip to ensure the best fit to the surface of the battery.
●If the battery voltage is too low, it may lead to poor welding or even welding
failure. Please fully charge the battery before welding.
●Soldering while charging is not recommended, as it is easy to damage the
charging chip.
※Special statement: The company does not assume legal responsibility for
any derivative results of using this product.
1.Precautions
Notice to users
●This manual introduces the usage method, precautions and related matters of
the product in detail. Before using the product, please read the manual
carefully so as to give full play to the best performance of the product.
●Do not use the device in a flammable or explosive environment.
●The used battery for replacement of the device and the scrapped device
cannot be disposed of together with domestic waste, please dispose
according to relevant national or local laws and regulations.
●When there is any quality problem with the device or you have questions
about the use of the it, you can contact FNIRSI online customer service or
manufacturer, we will solve it for you in the first time.
2.Precautions
7
●The soldering pen is easy to produce black oxide after using for many times,
please use it after polishing with sandpaper.

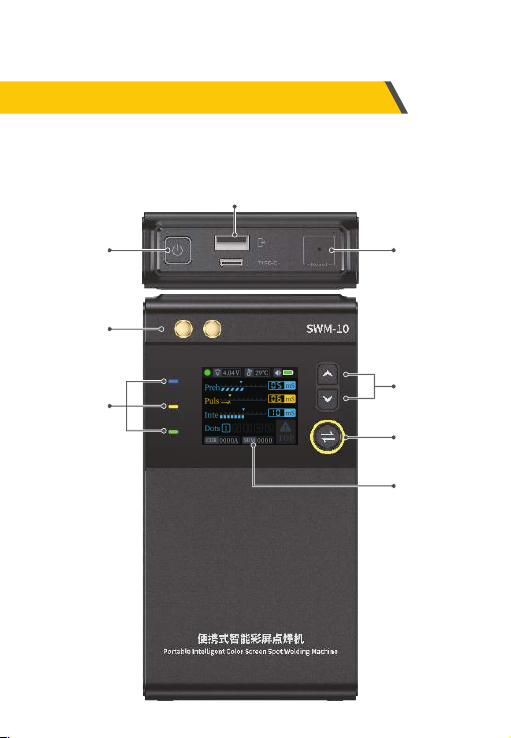

3.Product introduction
The portable handheld spot welding machine is an efficient, convenient and
easy-to-carry spot welding tool. Double pulse spot welding technology is
adopted to make the welding more stable and firm, and it also has the function
of power bank.
Switch/
Confirm button
Plus and minus /
up and down
button
Soldering
pen holder
Power/
switch button Reset hole
Charging and discharging base (Type-c charging, USBA discharging)
Display screen
Reminder light
8
4.Interface introduction
Welding
status
Battery voltage
Temperature
Volume
Battery power
Preheat time
Pulse time
Interval time
Connect
times
Welding current Total number of welding
times since starting up
Over temperature
low voltage/
short circuit
warning
Discharge voltage/
current/power
Charging voltage/
current/power
Battery power
9
5.Operation instructions
6.Keys Description
Preheat Pulse: Briefly heats the electrode to a predetermined temperature
before spot welding. (2ms is the best by default.)
Main pulse: During the spot welding process, the equipment will output a short
high-energy pulse to generate enough welding heat, and at the same time avoid
overheating of the electrode and excessive current to cause the material to burn
through or melt. (According to the actual situation, adjust the main pulse size, if
it is too large, it will be directly welded through, and if it is too small, it will not
weld firmly).
Interval time: In order to avoid too long thermal process, overheating of the
electrode and premature withdrawal of the joint, it is necessary to set the time
interval between spot welding pulses to ensure the welding success rate and
welding quality. (On the uneven surface, after the preheating pulse softens the
material, there may be insufficient interval time, resulting in the nickel strip not
sticking to the battery surface)
Number of connection points: To strengthen the solder joints. After the
soldering pen touches, it will weld N times continuously. The default is 1. When
welding thick nickel sheets, the number of connection points can be changed
appropriately to achieve around the reinforcement of solder joints, but it cannot
break through the maximum welding thickness.
Button Short press Long press
Welding/charging
treasure function switching On and off
Addition/subtraction/
up/down selection
Welding interface parameters
option switching, setting
interface confirmation/exit.
Null
Enter/exit settings page
10

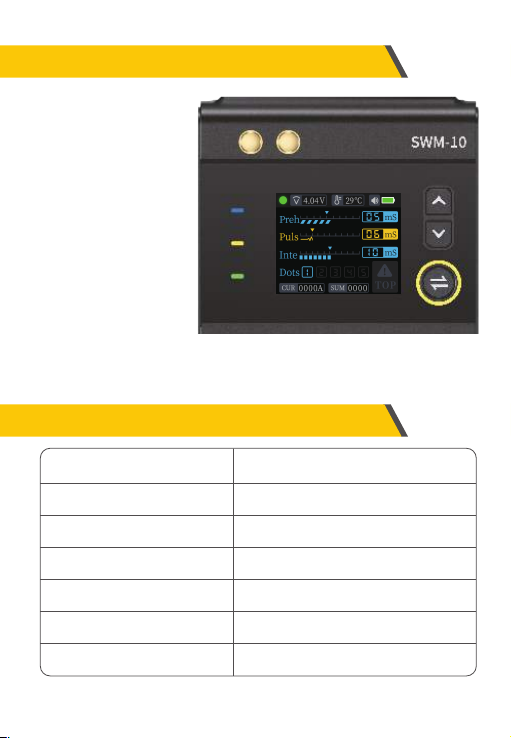

7.Indicator light description
LED light 1:
The charging treasure
discharges, it is always
on when the battery is
full, and flashes when
the battery is low.
LED light 2：
When the two soldering
pens are placed on the
welding object, it will
be on, and it will be off
when they are away.
LED light 3：
When the power bank is charging, it flashes, and it is always on when
it is fully charged.
8.Parameters
Capacity
Charge
Discharge
Welding materials
Welding thickness
Maximum welding current
Gear
5000mAh
5V/2.1A
5V/2.1A
0.1-0.25mm
1200A
4 combination gear adjustment
Nickel sheet, iron sheet, stainless steel
sheet, aluminum sheet
11
9.Maintenance Instructions
●Do not disassemble the device parts or modify the device without authoriza-
tion. Unprofessional disassembly will damage the device.If the device is
damaged, please contact your local dealer.
●Do not dispose of this product together with domestic waste, and dispose of
discarded devices or components in strict accordance with local regulations.
10.Contact us
Any FNIRSI' users with any questions who comes to contact us will have
our promise to get a satisfactory solution + an Extra 6-Month warranty to
thanks for your support!
By the way, We have created an interesting community, welcome to
contact FNIRSI staff to join our community.
Shenzhen FNIRSI Technology Co.,LTD.
Add.：West of Building C,Weida Industrial Park,Dalang Street,
Longhua District,Shenzhen,Guangdong
E-mail：fnirsioffi[email protected]om(Business)
fnirsioffi[email protected](Equipment service)
Tel：0755-83242477 / +8613536884686
Web：www.fnirsi.cn http://www.fnirsi.cn/
12
●Перед использованием продукта обязательно прочтите это руководство и
соответствующую информацию по технике безопасности. Пользователи
должны полностью понимать и действовать в соответствии с
инструкциями.
●Не используйте этот продукт в легковоспламеняющейся или
взрывоопасной среде, которая может быть вызвана искрой, возгоранием
пыли или дыма.
●Во время точечной сварки могут быть искры от кончика инструмента,
обратите внимание на защиту.
●Не нажимайте сильно на никелевую полосу во время сварки, иначе это
приведет к ложной сварке, и паяные соединения не будут прочными.
Правильный способ — слегка прижать никелевую полоску, чтобы
обеспечить наилучшее прилегание к поверхности батареи.
●Если напряжение батареи слишком низкое, это может привести к
ухудшению качества сварки или даже к отказу сварки. Пожалуйста,
※Специальное заявление: Компания не несет юридической
ответственности за любые последствия использования данного
продукта.
1.ТЕХНИКА БЕЗОПАСНОСТИ
Примечание для пользователей
●В данном руководстве подробно описываются методы использования,
меры предосторожности и связанные с этим вопросы. Прежде чем
использовать продукт, пожалуйста, внимательно прочитайте руководство,
чтобы в полной мере использовать его наилучшие характеристики.
●Не используйте устройство в огнеопасных и взрывоопасных средах.
●Использованные батареи и отработанные инструменты не должны
выбрасываться с домашним мусором. Пожалуйста, следуйте местным
правилам.
●Если у вас возникли проблемы с качеством инструмента, или другие
вопросы, вы можете связаться с технической поддержкой "FNIRSI".
2.Меры предосторожности
13
полностью зарядите аккумулятор перед сваркой.
●Использовать устройство во время зарядки не рекомендуется, так как
легко повредить микросхему зарядки.
●На инструменте легко появляется черный оксид после многократного
использования, пожалуйста, используйте его после полировки
наждачной бумагой.

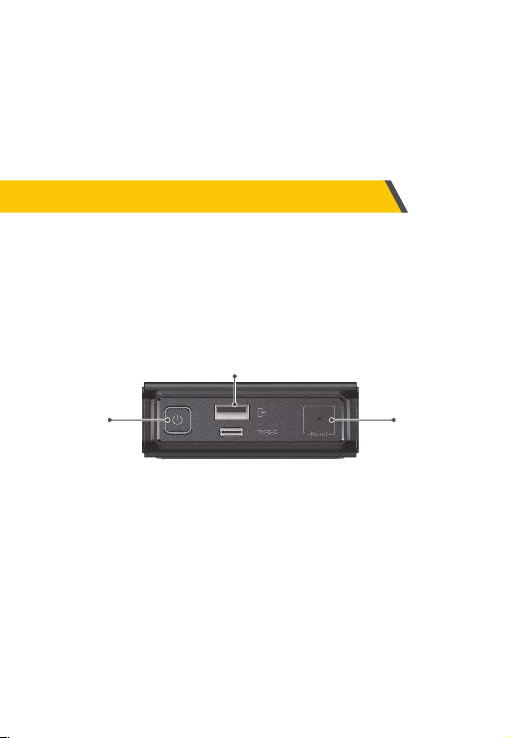

3.Описание инструмента
Портативный ручной аппарат для точечной сварки — это эффективный,
удобный и легкий в переноске инструмент для точечной сварки.
Используется технология точечной сварки с двойным импульсом, чтобы
сделать сварку более стабильной и надежной, а также она имеет функцию
внешнего аккумулятора (power bank).
Выключатель Сброс
База зарядки и разрядки (Type-С зарядка, USBA разрядка)
14
