Focon Showtechnic EXPOLITE Retron LED 575 User manual

Retron LED 575
Art.Nr.: led53000
Bedienungsanleitung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-26-31
User Manual
Eigenschaften
Bedienelemente
Steuerung
Specifications
Menu
Control

FOCON SHOWTECHNIC
Vertriebsgesellschaft mbH
Teichweg 4+6
D-49504 Lotte/Wersen
Telefon: ++49 (0) 541-77095-0
Fax: ++49 (0) 541-77095-27
[email protected]
www.focon-showtechnic.com
by
Die beiliegenden Bedienhinweise für Expolite
Geräte sind Bestandteil dieser Bedienungs-
anleitung. Lesen Sie diese sorgfältig, bevor
Sie das Gerät in Betrieb nehmen.
The enclosed General Information for Expolite
Units are part of these user manual. Read them
carefully before operating the device.

Inhalt - Content
Inhalt - Content
Seite / Page
Lieferumfang
Technische Daten
Abmessungen
Installation
Bedienung
Steuerung mit DMX512
Delivery
Product Information
Dimensions
Installation
Operation
Using DMX512 Controller
DE D-04
D-05
D-06
D-07
D-08
D-11
ENG E-26
E-27
E-28
E-29
E-30
E-33

Lieferumfang
- Expolite Retron LED 575
Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der
Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend
an Ihren Vertriebspartner.
- Anschlusskabel für Spannungsversorgung
- Bedienhinweise für Expolite Geräte
- Bedienungsanleitung
D-04

Technische Daten
Spannungsversorgung
Maximale Leistungsaufnahme
Gewicht
Betriebstemperatur
Abmessungen
Luftfeuchtigkeit
Schutzklasse
Gehäuse
LEDs
Abstrahlwinkel
Steuerung
DMX-Kanäle
Anschlüsse
100V - 240V AC 50/60Hz
400W
462 x 271 x 493 mm
8 kg
Power In/Out | DMX In/Out
-20°C - 45°C
< 98%
IP 20
beschichtetes Metall
462 x OSRAM (192 x RGB LEDs Außenring, 144 x
RGB LEDs Innenring, 108 x WW LEDs + 18 x
Amber LEDs Zentrum)
60°
Stand-Alone / DMX512
2 - 64 (2/7/16/51/55/64)
* Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%
D-05

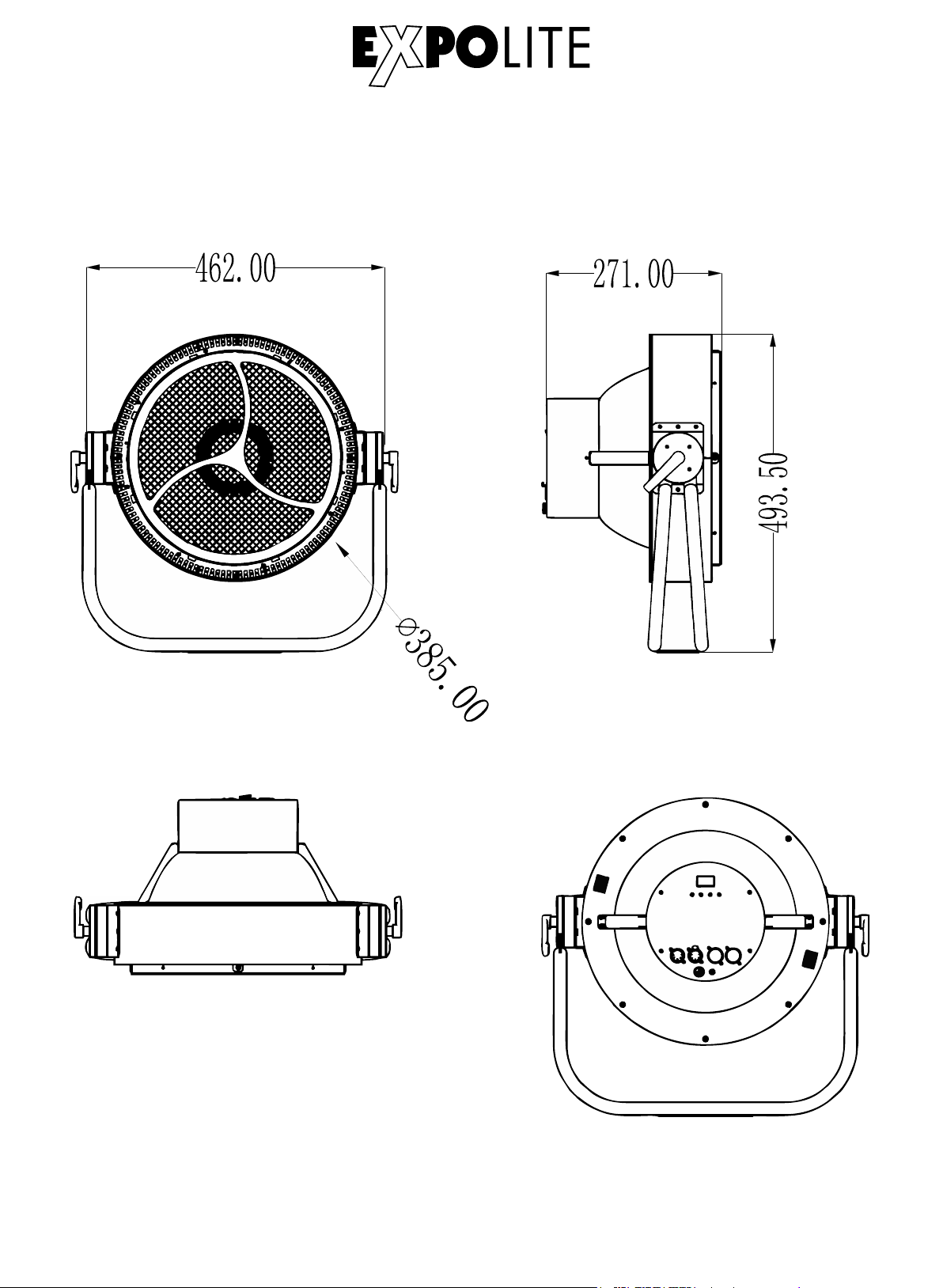

Abmessungen
D-06

Installation
Montage
Hängend
Das Gerät hat eine 12,5mm Bohrung im Bügel zum Anbringen von Schellen und Zapfen bis M12.
Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten
Sicherung gegen herabfallen versehen werden. Hierzu ist am Gerät eine Öse für Safeties
angebracht.
Stehend
Das Gerät kann direkt auf dem Basement stehend betrieben werden. Eine
sichere und ausreichend rutschhemmende Standfläche ist sicherzustellen!
HINWEIS
Das LED Modul kann in jeder beliebigen Lage betrieben werden.
DMX512
CONTROLLER
............
DMX Addr.1 DMX Addr.(Nx1)+1 DMX Addr.(Nx2)+1
DMX-Verbindung
Die Geräte mit geeigneten DMX-Kabeln miteinander und mit dem Kontroller verbinden.
Die vorgesehenen DMX-Adressen und Personalities an den Geräten einstellen.
D-07

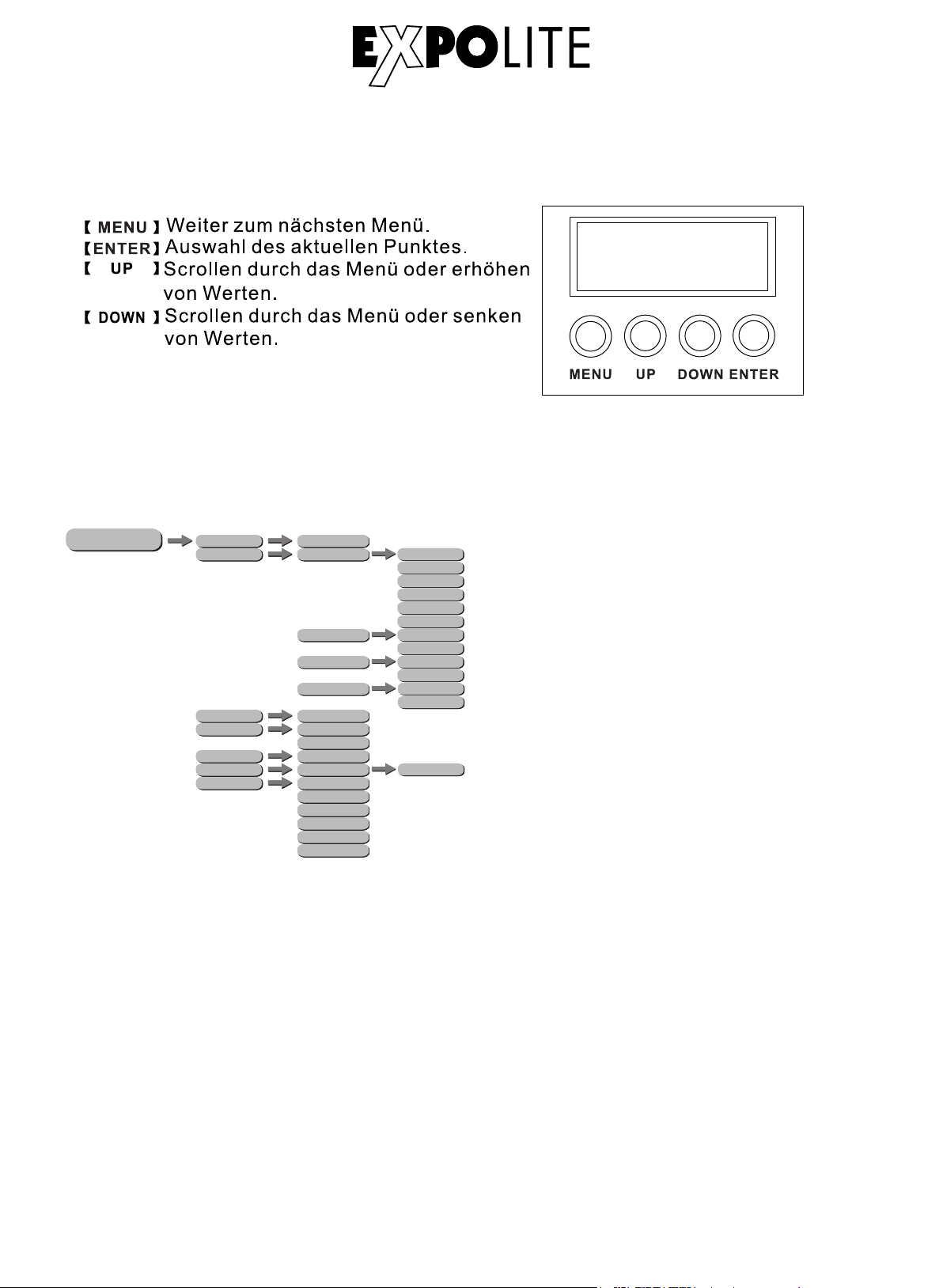

Bedienung
Menüstruktur
MENU
Disable
Enable
Disable
Enable
Disable
D-08
Bedienelemente am Gerät
7Ch
16Ch
51Ch
55Ch
Config Mode
Channel Mode
2Ch
64Ch
Keep Screen On
Keep DMX Data
Fast Dimmer
Enable
System Info
Temperature
Load Default
TRUE
FALSE
LED All On LED all on
Auto Test Speed
Auto Mode Speed
0 - 255
Auto Test
Auto Mode 1
Auto Mode 2
Auto Mode 3
Auto Mode 4
Auto Mode 5
Auto Mode 6
Address
0 - 255

DMX-Adresse einstellen
Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch
bei dem Wechsel des Channel Modes erhalten.
DMX-Kanalbelegung einstellen
Im Menü wird im Punkt Config Mode, Untermenü Channel Mode die Belegung der DMX-Kanäle
des Gerätes festgelegt. Es stehen folgende Modi zur Verfügung: 2-/7-/16-/51-/55-/64 Kanäle.
D-09

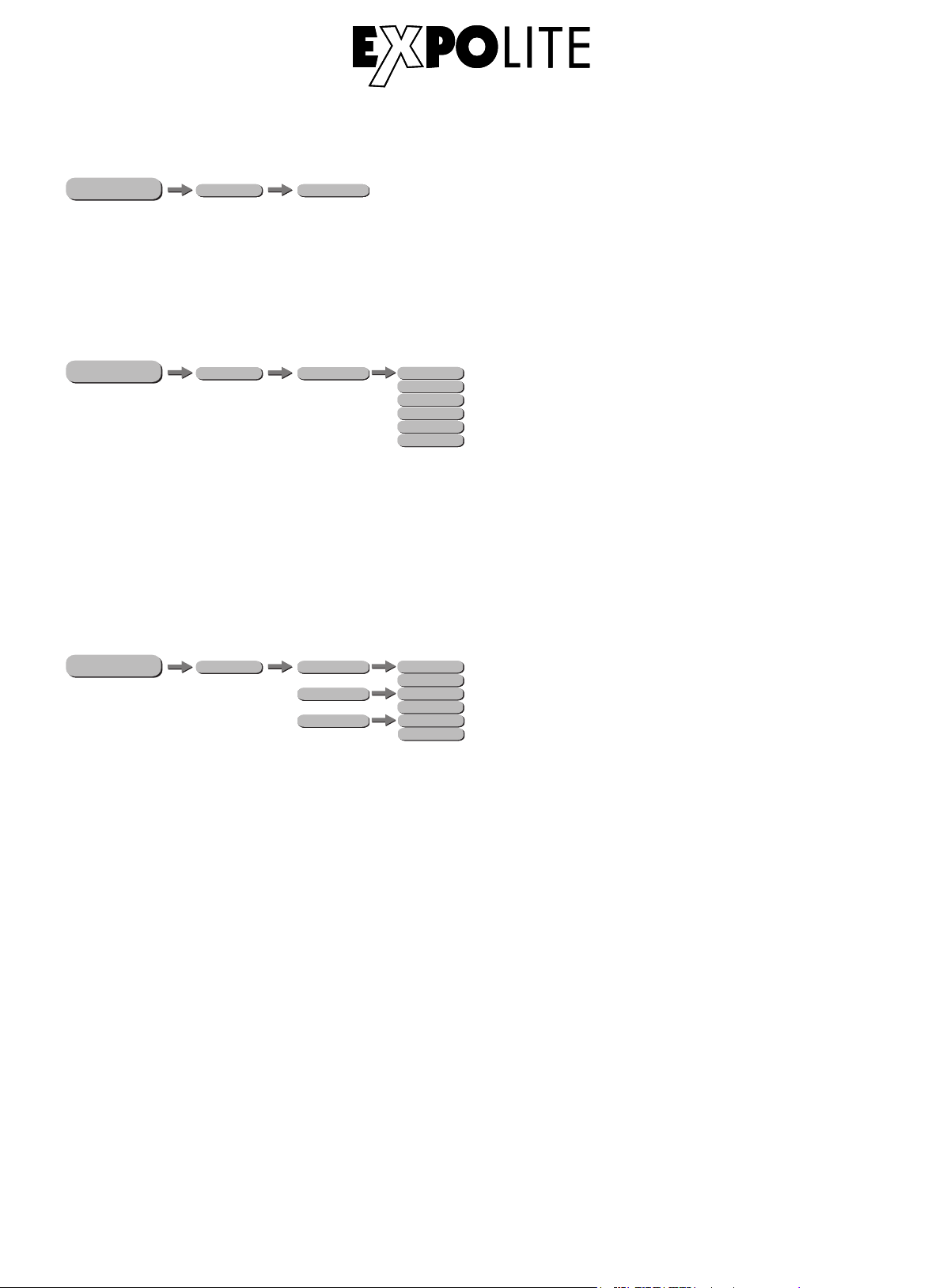

Config Mode
MENU
Keep Screen On: legt fest, ob die Hintergrundbeleuchtung aktiv (ENABLE) oder inaktiv (DISABLE)
ist.
Keep DMX Data: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. ENABLE um den
letzten empfangenen Wert zu halten, oder DISABLE für Blackout.
Fast Dimmer: legt fest, ob der Scheinwerfer langsam ausdimmt, wie ein Halogenscheinwerfer
(DISABLE) oder ohne zu dimmen erlischt (ENABLE).
MENU
Address
0 - 255
7Ch
16Ch
51Ch
55Ch
Config Mode
Channel Mode
2Ch
64Ch
MENU
Disable
Enable
Disable
Enable
Disable
Config Mode
Keep Screen On
Keep DMX Data
Fast Dimmer
Enable

MENU
System Info\Temperature: zeigt die aktuelle Temperatur der LED-Einheit
Load Default: setzt das Gerät zurück auf die Werkseinstellungen (TRUE) oder bricht den Vorgang
wieder ab (FALSE).
LED All On: bietet die Möglichkeit alle LEDs zu aktivieren um den Scheinwerfer ggf. zu überprüfen.
Auto Test: bietet die Möglichkeit verschiedene automatische Testprogramme aufzurufen. (Auto
Mode 1-6)
D-10
System Info
Temperature
Sonstige Einstellungen
Load Default
TRUE
FALSE
LED All On LED all on
Auto Test Speed
Auto Mode Speed
0 - 255
Auto Test
Auto Mode 1
Auto Mode 2
Auto Mode 3
Auto Mode 4
Auto Mode 5
Auto Mode 6

DMX-Kanalbelegung
Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich
viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend.
Es sind 6 DMX-Personalities (2-/7-/16-/51-/55-/64-Kanäle) wählbar.
Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen.
Auf der Website steht das aktuellste Dokument „DMX-Channels“ als pdf zum Download zur
Verfügung.
Steuerung mit DMX512
D-11
1 0-255 Master
Flow Effect
0-41
No Function
42-83
Effect 1
84-125
Effect 2
126-167
Effect 3
168-209
Effect 4
210-255
Effect 5
2Ch Mode
2
1 0-255 Master
2 0-255 Outer Dimmer (White colour)
Outer Strobe
0-10
No function
11-240
Strobe slow to fast
241-255
Random Strobe
40-255 Inner Dimmer
Inner Strobe (Ch 1 + 4 need to be on)
0-10 No Function
11-240 Strobe slow to fast
241-255 Random Strobe
60-255 Center Dimmer
Center Strobe (Ch 1 + 6 need to be on)
0-10 No function
11-240 Strobe slow to fast
241-255 Random Strobe
5
7
7Ch Mode
3

D-12
1 0-255 Master
2 0-255 Outer Red
3 0-255 Outer Green
4 0-255 Outer Blue
5 0-255 Inner Red
6 0-255 Inner Green
7 0-255 Inner Blue
8 0-255 Center Warm White
9 0-255 Center Amber
10 0-255 Back Warm White
Flow Effect
0-41 No Function
42-83 Effect 1
84-125 Effect 2
126-167 Effect 3
168-209 Effect 4
210-255 Effect 5
12 0-255 All LED Strobe (slow to fast)
12 0-255 Outer Strobe (slow to fast)
14 0-255 Inner Strobe (slow to fast)
15 0-255 Central Strobe (slow to fast)
Dimmer Speed
0-254 Fast to slow
255 Tungsten Effect
11
16Ch Mode
16
1 0-255 Outer Red 1
2 0-255 Outer Green 1
3 0-255 Outer Blue 1
4 0-255 Outer Red 2
5 0-255 Outer Green 2
6 0-255 Outer Blue 2
7 0-255 Outer Red 3
8 0-255 Outer Green 3
9 0-255 Outer Blue 3
10 0-255 Outer Red 4
11 0-255 Outer Green 4
12 0-255 Outer Blue 4
13 0-255 Outer Red 5
14 0-255 Outer Green 5
15 0-255 Outer Blue 5
16 0-255 Outer Red 6
51Ch Mode

19 0-255 Outer Red 7
20 0-255 Outer Green 7
21 0-255 Outer Blue 7
22 0-255 Outer Red 8
23 0-255 Outer Green 8
24 0-255 Outer Blue 8
25 0-255 Inner Red 1
26 0-255 Inner Green 1
27 0-255 Inner Blue 1
28 0-255 Inner Red 2
29 0-255 Inner Green 2
30 0-255 Inner Blue 2
31 0-255 Inner Red 3
32 0-255 Inner Green 3
33 0-255 Inner Blue 3
34 0-255 Inner Red 4
35 0-255 Inner Green 4
36 0-255 Inner Blue 4
37 0-255 Inner Red 5
38 0-255 Inner Green 5
39 0-255 Inner Blue 5
40 0-255 Inner Red 6
41 0-255 Inner Green 6
42 0-255 Inner Blue 6
43 0-255 Inner Red 7
44 0-255 Inner Green 7
45 0-255 Inner Blue 7
46 0-255 Inner Red 8
47 0-255 Inner Green 8
48 0-255 Inner Blue 8
49 0-255 Center Warm White
50 0-255 Center Amber
51 0-255 Back Warm White
D-13
17 0-255 Outer Green 6
18 0-255 Outer Blue 6

1 0-255 Master
Outer Strobe
0-10 No Function
11-240 Slow to fast
241-255 Random Strobe
Inner Strobe
0-10 No Function
11-240 Slow to fast
241-255 Random Strobe
Center Strobe
0-10 No Function
11-240 Slow to fast
241-255 Random Strobe
5 0-255 Outer Red 1
6 0-255 Outer Green 1
7 0-255 Outer Blue 1
8 0-255 Outer Red 2
9 0-255 Outer Green 2
10 0-255 Outer Blue 2
11 0-255 Outer Red 3
12 0-255 Outer Green 3
13 0-255 Outer Blue 3
14 0-255 Outer Red 4
15 0-255 Outer Green 4
16 0-255 Outer Blue 4
17 0-255 Outer Red 5
18 0-255 Outer Green 5
19 0-255 Outer Blue 5
20 0-255 Outer Red 6
21 0-255 Outer Green 6
22 0-255 Outer Blue 6
23 0-255 Outer Red 7
24 0-255 Outer Green 7
25 0-255 Outer Blue 7
26 0-255 Outer Red 8
27 0-255 Outer Green 8
28 0-255 Outer Blue 8
29 0-255 Inner Red 1
30 0-255 Inner Green 1
31 0-255 Inner Blue 1
32 0-255 Inner Red 2
33 0-255 Inner Green 2
2
3
4
55Ch Mode
D-14

34 0-255 Inner Blue 2
35 0-255 Inner Red 3
36 0-255 Inner Green 3
37 0-255 Inner Blue 3
38 0-255 Inner Red 4
39 0-255 Inner Green 4
40 0-255 Inner Blue 4
41 0-255 Inner Red 5
42 0-255 Inner Green 5
43 0-255 Inner Blue 5
44 0-255 Inner Red 6
45 0-255 Inner Green 6
46 0-255 Inner Blue 6
47 0-255 Inner Red 7
48 0-255 Inner Green 7
49 0-255 Inner Blue 7
50 0-255 Inner Red 8
51 0-255 Inner Green 8
52 0-255 Inner Blue 8
53 0-255 Center Warm White
54 0-255 Center Amber
55 0-255 Back Warm White
1 0-255 Master
20-255 Outer Red
30-255 Outer Green
4 0-255 Outer Blue
5 0-255 Inner Red
6 0-255 Inner Green
70-255 Inner Blue
80-255 Center Warm White
9 0-255 Center Amber
10 0-255 Back Warm White
Flow Effect
0-41 No Function
42-83 Effect 1
84-125 Effect 2
126-167 Effect 3
168-209 Effect 4
210-255 Effect 5
11
64Ch Mode
D-15

D-16
12 0-255 All LED Strobe (Slow to fast)
13 0-255 Outer Strobe (Slow to fast)
14 0-255 Inner Strobe (Slow to fast)
15 0-255 Center Strobe (Slow to fast)
Dimmer Speed
0-254 Fast to slow
255 Tungsten
17 0-255 Inner Red 1
18 0-255 Inner Red 2
19 0-255 Inner Red 3
20 0-255 Inner Red 4
21 0-255 Inner Red 5
22 0-255 Inner Red 6
23 0-255 Inner Red 7
24 0-255 Inner Red 8
25 0-255 Inner Green 1
26 0-255 Inner Green 2
27 0-255 Inner Green 3
28 0-255 Inner Green 4
29 0-255 Inner Green 5
30 0-255 Inner Green 6
31 0-255 Inner Green 7
32 0-255 Inner Green 8
33 0-255 Inner Blue 1
34 0-255 Inner Blue 2
35 0-255 Inner Blue 3
36 0-255 Inner Blue 4
37 0-255 Inner Blue 5
38 0-255 Inner Blue 6
39 0-255 Inner Blue 7
40 0-255 Inner Blue 8
41 0-255 Outer Red 1
42 0-255 Outer Red 2
43 0-255 Outer Red 3
44 0-255 Outer Red 4
45 0-255 Outer Red 5
46 0-255 Outer Red 6
47 0-255 Outer Red 7
48 0-255 Outer Red 8
49 0-255 Outer Green 1
50 0-255 Outer Green 2
51 0-255 Outer Green 3
52 0-255 Outer Green 4
16

55 0-255 Outer Green 7
56 0-255 Outer Green 8
57 0-255 Outer Blue 1
58 0-255 Outer Blue 2
59 0-255 Outer Blue 3
60 0-255 Outer Blue 4
61 0-255 Outer Blue 5
62 0-255 Outer Blue 6
63 0-255 Outer Blue 7
64 0-255 Outer Blue 8
D-17

Neue DMX-Kanalbelegung ab August 2018:
1 0-255 Master
Flow Effect
0-41
No Function
42-83
Effect 1
84-125
Effect 2
126-167
Effect 3
168-209
Effect 4
210-255
Effect 5
2Ch Mode
2
D-18
1 0-255 Master
2 0-255 Outer Dimmer
Outer Strobe
0-10
No function
11-240
Slow to fast
241-255
Random Strobe
40-255 Inner Dimmer
Inner Strobe
0-10 No Function
11-240 Slow to fast
241-255 Random Strobe
60-255 Center Dimmer
Center Strobe
0-10 No function
11-240 Slow to fast
241-255 Random Strobe
5
7
7Ch Mode
3

1 0-255 Master
2 0-255 All LED Strobe (slow to fast)
Flow Effect
0-41 No Function
42-83 Effect 1
84-125 Effect 2
126-167 Effect 3
168-209 Effect 4
210-255 Effect 5
Dimmer Speed
0-254 Fast to slow
255 Tungsten Effect
5 0-255 Outer Red
6 0-255 Outer Green
7 0-255 Outer Blue
Outer Strobe
0-10 No Function
11-240 Slow to fast
241-255 Random Strobe
9 0-255 Inner Red
10 0-255 Inner Green
11 0-255 Inner Blue
Inner Strobe
0-10 No Function
11-240 Slow to fast
241-255 Random Strobe
13 0-255 Center Warm White
14 0-255 Center Amber
15 0-255 Back Warm White
3
16Ch Mode
4
8
12
Central Strobe (slow to fast)
0-10 No Function
11-240 Slow to fast
241-255 Random Strobe
16
D-19

1 0-255 Outer Red 1
2 0-255 Outer Green 1
3 0-255 Outer Blue 1
4 0-255 Outer Red 2
5 0-255 Outer Green 2
6 0-255 Outer Blue 2
7 0-255 Outer Red 3
8 0-255 Outer Green 3
9 0-255 Outer Blue 3
10 0-255 Outer Red 4
11 0-255 Outer Green 4
12 0-255 Outer Blue 4
13 0-255 Outer Red 5
14 0-255 Outer Green 5
15 0-255 Outer Blue 5
16 0-255 Outer Red 6
17 0-255 Outer Green 6
18 0-255 Outer Blue 6
19 0-255 Outer Red 7
20 0-255 Outer Green 7
21 0-255 Outer Blue 7
22 0-255 Outer Red 8
23 0-255 Outer Green 8
24 0-255 Outer Blue 8
25 0-255 Inner Red 1
26 0-255 Inner Green 1
27 0-255 Inner Blue 1
28 0-255 Inner Red 2
29 0-255 Inner Green 2
30 0-255 Inner Blue 2
31 0-255 Inner Red 3
32 0-255 Inner Green 3
33 0-255 Inner Blue 3
34 0-255 Inner Red 4
35 0-255 Inner Green 4
51Ch Mode
D-20
