GÜDE BSS 12 User manual

------------------- DE Originalbetriebsanleitung Schlagschrauber
------------------- EN Translation of the original instructions Impact wrench
------------------- FR Traduction du mode d’emploi d’origine Visseuse à percussion
------------------- IT Traduzione del Manuale d’Uso originale Avvitatore a percussione
------------------- NL Vertaling van de originele gebruiksaanwijzing Slagschroevendraaier
------------------- CZ Překlad originálního návodu k provozu Rázový šroubovák
------------------- SK Preklad originálneho návodu na prevádzku Rázový skrutkovač
------------------- HU Az eredeti használati utasítás fordítása ütvecsavarozó
GÜDE GmbH & Co. KG
Birkichstrasse 6
74549 Wolpertshausen
Deutschland
BSS 12 1/4“
58607

DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
ENGLISH Please read the instructions carefully before starting the machine.
FRANÇAIS Veuillez lire avec soin le mode d‘emploi avant la mise en service
ITALIANO Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile.
NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.
CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.

INBETRIEBNAHME STARTINGUP THE MACHINE MISE EN SERVICE MESSA IN FUNZIONE
INBEDRIJFSTELLING UVEDENÍ DO PROVOZU UVEDENIE DO PREVÁDZKY ÜZEMBE HELYEZÉS
UVEDBA V POGON ___________________________________________________________ 2
Deutsch TECHNISCHE DATEN | SICHERHEITSHINWEISE | BESTIMMUNGSGEMÄSSEVERWENDUNG |
VERHALTEN IM NOTFALL | LADEGERÄT | AKKU | ARBEITSHINWEISE | SYMBOLE | ENTSORGUNG
GEWÄHRLEISTUNG | SERVICE ______________________________________________________________ 7
English TECHNICAL DATA | SAFETY INSTRUCTIONS | SPECIFIED CONDITIONS OF USE | EMERGENCY PROCEDURE |
CHARGING EQUIPMENT | BATTERY | WORK INSTRUCTIONS | SYMBOLS | DISPOSAL | GUARANTEE | SERVICE ____10
Français CARACTÉRISTIQUES TECHNIQUES | I NSTRUCTIONS DE SÉCURITÉ | UTILISATION CONFORME À LA DESTINATION |
CONDUITE EN CAS D’URGENCE | DISPOSITIF DE CHARGE | BATTERIA | CONSIGNES DE TRAVAIL | SYMBOLES |
LIQUIDATION | GARANTIE | SERVICE __________________________________________________________13
Italiano DATI TECNICI | NORME DI SICUREZZA | USO IN CONFORMITÀ ALLA DESTINAZIONE |
COMPORTAMENTO IN CASO D’EMERGENZA | L‘IMPIANTO DI CARICAMENTO | BATTERIA | ISTRUZIONI DI LAVORO |
SIMBOLI | SMALTIMENTO | GARANZIA | SERVIZIO___________________________________________________16
Nederlands TECHNISCHE GEGEVENS | VEILIGHEIDSADVIEZEN | VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM |
HANDELSWIJZE IN NOODGEVAL | LAADAPPARAAT | BATTERIJ | WERKINSTRUCTIES | SYMBOLEN | VERWIJDERING |
GARANTIE | SERVICE ____________________________________________________________________ 19
Cesky TECHNICKÉ ÚDAJE | BEZPEČNOSTNÍ UPOZORNĚNÍ | POUŽITÍ V SOULADU S URČENÍM | CHOVÁNÍ V PŘÍPADĚ NOUZE |
LIKVIDACE | NABÍJECÍ ZAŘÍZENÍ | BATERIE | PRACOVNÍ POKYNY | SYMBOLY | LIKVIDACE | ZÁRUKA | SERVIS ______ 22
Slovensky TECHNICKÉ ÚDAJE | BEZPEČNOSTNÉ POKYNY | POUŽITIE PODĽA PREDPISOV | SPRÁVANIE V PRÍPADE NÚDZE |
NABÍJACIE ZARIADENIE | BATÉRIE | PRACOVNÉ POKYNY | SYMBOLY | LIKVIDÁCIA | ZÁRUKA | SERVIS ____________________ 25
Magyar MŰSZAKI ADATOK | BIZTONSÁGI TUDNIVALÓK | RENDELTETÉS SZERINTI HASZNÁLAT |
VISELKEDÉS KÉNYSZERHELYZETBEN | TÖLTŐ KÉSZÜLÉK | AKKUMULÁTOR | MUNKAUTASÍTÁSOK | SYMBOLY | KISELEJTEZÉS |
JÓTÁLLÁS | SZERVÍZ ____________________________________________________________________ 28
EG-Konformitätserklärung | EU Declaration of Conformity | Certicat de conformité aux directives européennes |
Dichiarazione di conformità alla norme UE | EU-conformiteitverklaring | Prohlášení o shodě EU | Vyhlásenia o zhode EU | EU- Megfelelőségi nyilatkozat ______ 34
DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
ENGLISH Please read the instructions carefully before starting the machine.
FRANÇAIS Veuillez lire avec soin le mode d‘emploi avant la mise en service
ITALIANO Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile.
NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.
CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.

GÜDEGmbH & Co. KG
Birkichstrasse6
74549Wolpertshausen
Deutschland
-------------------
DE
Originalbetriebsanleitung
-------------------
EN
Translationof the original instructions
-------------------
FR
Traductiondu mode d’emploi d’origine
-------------------
IT
Traduzionedel Manuale d’Uso originale
-------------------
NL
Vertalingvan de originele gebruiksaanwijzing
-------------------
CZ
Překladoriginálního návodu k provozu
-------------------
SK
Prekladoriginálneho návodu na prevádzku
-------------------
HU
Azeredeti használati utasítás fordítása
LIEFERUMFANG | DELIVERY RANGE | PIÈCES FOURNIES | ACCESSORI IN DOTAZIONE |
LEVERING | ROZSAH DODÁVKY | ŠTANDARDNÁ VÝBAVA | ALAPKIVITEL

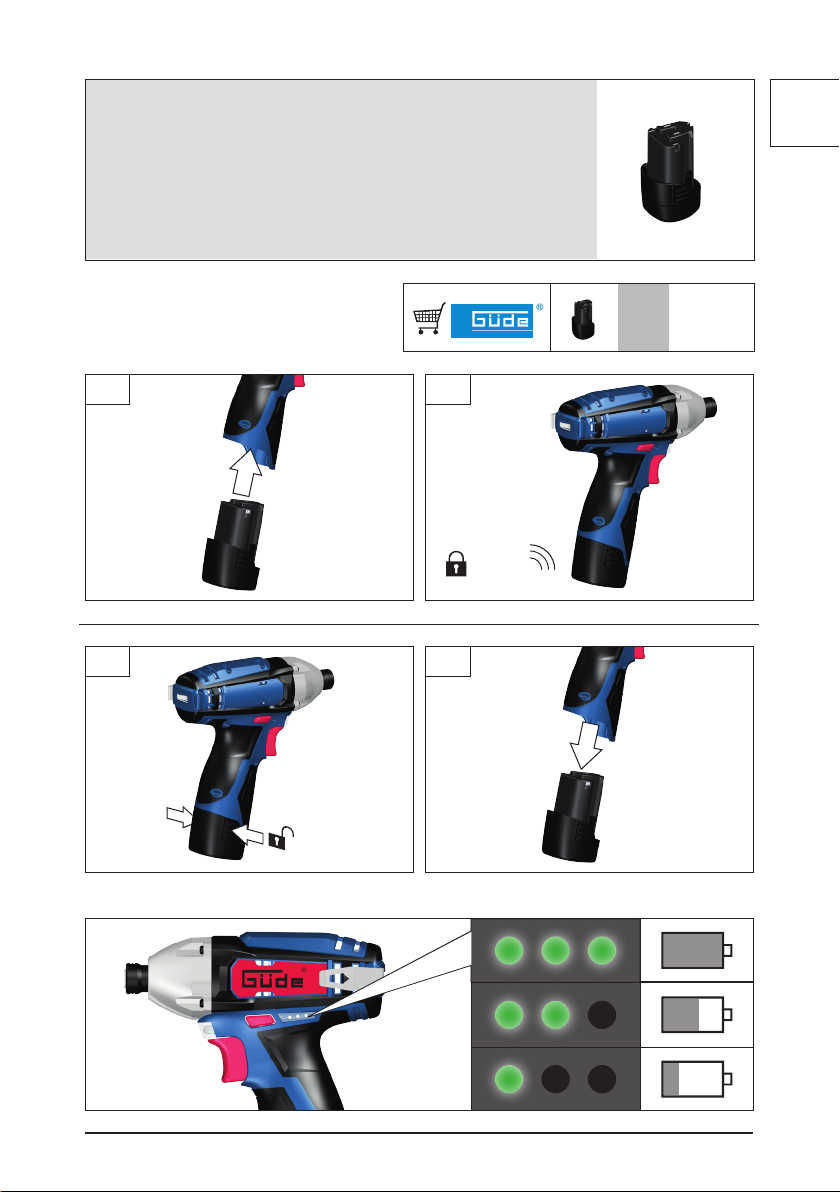

DE Inbetriebnahme
EN Starting-up the machine
FR Mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
START
STOP
43
6
2
5

2DE Inbetriebnahme
EN Starting-up the machine
FR Mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
A
B
CLICK
CLICK

3
DE Inbetriebnahme
EN Starting-up the machine
FR Mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
1
1
2
2
CLICK
58631
58632
58633
12V / 1,3 Ah
12V / 1,5 Ah
12V / 2,0 Ah

4DE Inbetriebnahme
EN Starting-up the machine
FR Mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
1
2
CLICK
1
2

5
DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
START
STOP
START
STOP

D
6DE Betrieb
EN Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
R
L
R
L

7
DD
DEUTSCH
Das Gerät darf nur von Personen betrieben
werden, die das 16. Lebensjahr vollendet haben.
Eine Ausnahme stellt die Benutzung als Jugend-
licher dar, wenn die Benutzung im Zuge einer
Berufsausbildung zur Erreichung der Fertigkeit
unter Aufsicht eines Ausbilders erfolgt.
Falls über den Anschluss und die Bedienung des
Gerätes Zweifel entstehen sollten, wenden Sie sich an
den Kundendienst.
Bestimmungsgemäße Verwendung
Der Schlagschrauber ist universell einsetzbar zum
Befestigen und Lösen von Schrauben und Muttern.
Zur Kontrolle ist das Anziehdrehmoment stets mit
einem Drehmomentschlüssel zu überprüfen.
Dieses Gerät darf nur wie angegeben bestimmungs-
gemäß verwendet werden. Bei Nichtbeachtung
derBestimmungen, aus den allgemein gültigen
Vorschriftensowie den Bestimmungen aus dieser
Anleitung, kann der Hersteller für Schäden nicht
verantwortlich gemacht werden.
Trotz Einhaltung aller relevanter Konstruktionsvor-
schriften können beim Betreiben der Maschine noch
Gefahren entstehen, z. B. Durch:
• Geräuschemission
• Staubemission
• Hand-Arm-Schwingungen
Verhalten im Notfall
Leiten Sie die der Verletzung entsprechend not-
wendigen Erste Hilfe Maßnahmen ein und fordern
Sie schnellst möglich qualizierte ärztliche Hilfe an.
Bewahren Sie den Verletzten vor weiteren Schädi-
gungen und stellen Sie diesen ruhig. Wenn Sie Hilfe
anfordern, machen Sie folgende Angaben: 1. Ort des
Unfalls, 2. Art des Unfalls, 3. Zahl der Verletzten, 4. Art
der Verletzungen
Symbole
WARNUNG / ACHTUNG!
WARNUNG - Zur Verringerung eines Ver-
letzungsrisikos Betriebsanleitung lesen.
Schutzbrille tragen!
Gehörschutz tragen!
Vor allen Einstell-, Reinigungs- und
Wartungsarbeiten an der Maschine den
Wechselakku herausnehmen.
CE Konformitätszeichen
Technische Daten
Schlagschrauber BSS 12 1/4”
Artikel-Nr. 58607
Spannung Wechselakku 12 V
Leerlaufdrehzahl 0-2500 min-1
Drehmoment max. 80 Nm
Lastschlagzahl 0-3500 min-1
Werkzeugaufnahme 1/4“ Hex
Gewicht ohne Akku/Ladegerät 0,8 kg
Geräuschangaben
Schalldruckpegel LpA 93,25 dB (A)
Schallleistungspegel LWA 104,25 db (A)
Gemessen nach EN 60745; Unsicherheit K = 3 dB (A)
Gehörschutz tragen!
Vibrationsangaben
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745
Anziehen von Schrauben und Muttern maximaler
zulässiger Größe:
Schwingungsemissionswert ah14,68 m/s²
Unsicherheit K = 1,5 m/s2
WARNUNG: Der tatsächliche Schwingungsemissions-
wert kann sich je nach Art und Weise der Anwendung
vom angegebenen Wert unterscheiden.
Der Schwingungspegel kann für den Vergleich von
Elektrowerkzeugen miteinander verwendet werden.
Er eignet sich auch für eine vorläuge Einschätzung
der Schwingungsbelastung.
Für eine genaue Abschätzung derSchwingungsbela-
stung sollten auch die Zeitenberücksichtigt werden,
in denen das Gerätabgeschaltet ist oder zwar läuft,
aber nichttatsächlich im Einsatz ist. Dies kann
dieSchwingungsbelastung über den gesamtenAr-
beitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmenzum
Schutz der Bedienperson vor der Wirkung
vonSchwingungen fest wie zum Beispiel: Wartung
von Elektrowerkzeug und Einsatzwerkzeugen,Warm-
halten der Hände, Organisation derArbeitsabläufe.
Benutzen Sie das Gerät erst nachdem
Sie die Betriebsanleitung aufmerk-
sam gelesen und verstanden haben.
Machen Sie sich mit den Bedienungselementen und
dem richtigen Gebrauch des Gerätes vertraut.
Beachten Sie alle in der Anleitung aufgeführten
Sicherheitshinweise. Verhalten Sie sich verantwor-
tungsvoll gegenüber anderen Personen.
Der Bediener ist verantwortlich für Unfälle oder
Gefahren gegenüber Dritten.

D
8
D
D
DEUTSCH
D

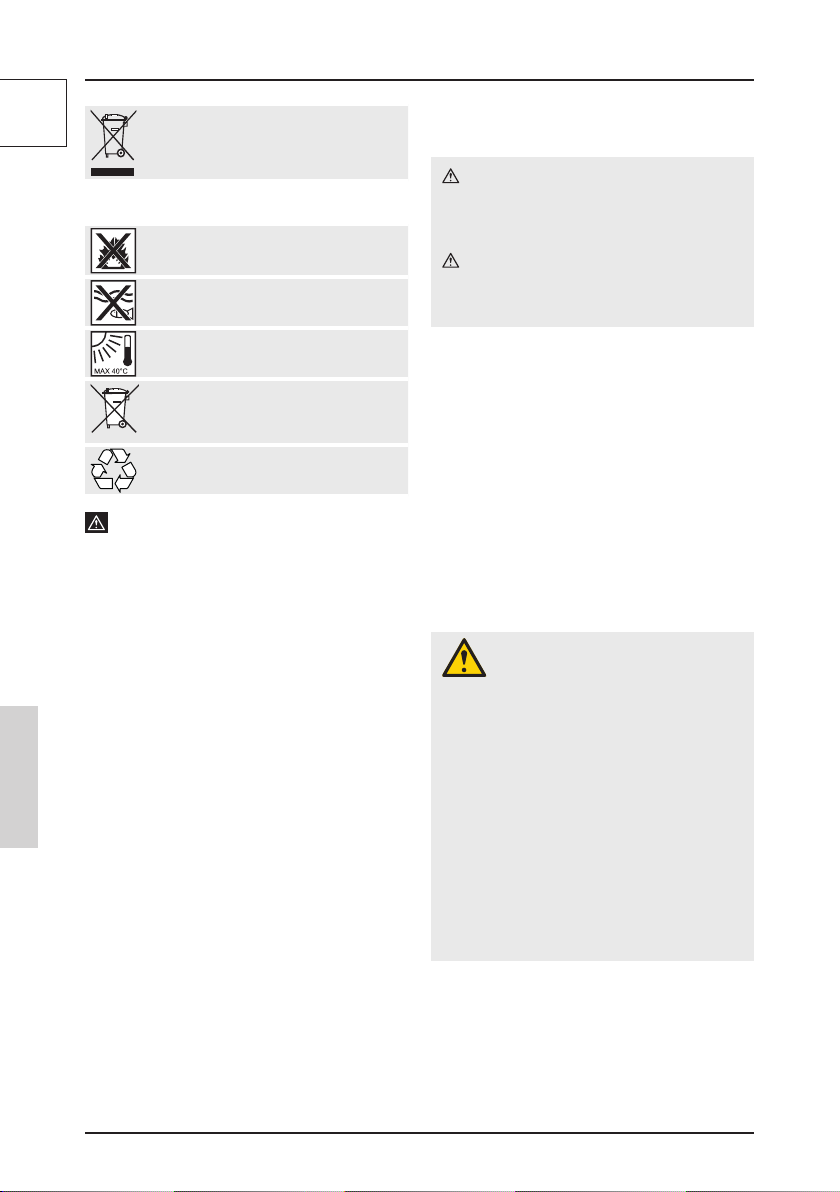

Schadhafte und/oder zu entsorgende
elektrische oder elektronische Geräte
müssen an den dafür vorgesehenen
Recycling-Stellen abgegeben werden.
Akku
Akku vor Hitze und Feuer schützen
Akku vor Wasser und Feuchtigkeit schützen
Akku vor Temperaturen über 40°C schützen
Li-Ion
Werfen Sie Akkus nicht in den Hausmüll
Geben Sie Akkus an einer Altbatterie-Sam-
melstelle ab, wo sie einer umweltgerechten
Wiederverwertung zugeführt werden.
WARNUNG Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse bei der Einhal-
tungder Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder schwe-
reVerletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anwei-
sungen für die Zukunft auf.
Sicherheitshinweise für
Schlagschrauber
Halten Sie das Gerät an den isolierten Griä-
chen, wenn Sie Arbeiten ausführen, bei denen
die Schraube verborgene Stromleitungen treen
kann. Der Kontakt der Schraube mit einer span-
nungsführenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und zu einem
elektrischen Schlag führen.
Weitere Sicherheits- und
Arbeitshinweise
Tragen Sie Gehörschutz. Die Einwirkung von Lärm
kann Gehörverlust bewirken.
Schutzausrüstung verwenden. Beim Arbeiten mit der
Maschine stets Schutzbrille tragen. Schutzkleidung
wie Staubschutzmaske, Schutzhandschuhe, festes
und rutschsicheres Schuhwerk und Gehörschutz
werden empfohlen.
Beim Arbeiten entstehender Staub ist oft gesund-
heitsschädlich und sollte nicht in den Körper gelan-
gen. Staubabsaugung verwenden und zusätzlich
geeignete Staubschutzmaske tragen. Abgelagerten
Staub gründlich entfernen, z.B. Aufsaugen.
Sichern Sie Ihr Werkstück mit einer Spannvorrich-
tung. Nicht gesicherte Werkstücke können schwere
Verletzungen und Beschädigungen verursachen.
Überprüfen Sie vor jeder Inbetriebnahme
sämtliche Schraub- und Steckverbindungen sowie
Schutzeinrichtungen auf Festigkeit und richtigen
Sitz und ob alle Beweglichen Teile leichtgängig
sind.
Das Gerät darf nicht benutzt werden falls es
beschädigt ist oder die Sicherheitseinrichtungen
defekt sind. Tauschen Sie abgenutzte und
beschädigte Teile aus.
Benutzen Sie das Gerät nicht in der Nähe von ent-
zündbaren Flüssigkeiten oder Gasen. Bei Kurzschluss
besteht Brand- und Explosionsgefahr.
Beim Blockieren des Einsatzwerkzeuges bitte das
Gerät sofort ausschalten! Schalten Sie das Gerät
nicht wieder ein, solange das Einsatzwerkzeug
blockiert ist; hierbei könnte ein Rückschlag mit
hohem Reaktionsmoment entstehen. Ermitteln
und beheben Sie die Ursache für die Blockierung
des Einsatzwerkzeuges unter Berücksichtigung der
Sicherheitshinweise.
Mögliche Ursachen dafür können sein:
• Verkanten im zu bearbeitenden Werkstück
• Durchbrechen des zu bearbeitenden Materials
• Überlasten das Elektrowerkzeuges
Akku
Brandgefahr! Explosionsgefahr!
Verwenden Sie niemals beschädigte, defekte
oder defomierte Akkus. Den Akku niemals önen,
beschädigen und nicht fallen lassen.
Akkus nie in Umgebung von Säuren und leicht
entammbaren Materialien laden.
Akku vor Hitze und Feuer schützen.
Akku nur in einer Umgebungstemperatur zwi-
schen 10°C bis +40°C verwenden.
Niemals auf Heizkörpern ablegen oder längere
Zeit starker Sonnenstrahlung aussetzen.
Nach starker Belastung erst abkühlen lassen.
Kurzschluss - Kontakte des Akkus nicht mit Metall-
teilen überbrücken.
Bei Entsorgung, Transport oder Lagerung muss
der Akku verpackt werden (Plastiktüte, Schachtel)
oder die Kontakte müssen abgeklebt werden.
Verwenden Sie zum Auaden des Akkus nur das Güde-
Ladegerät. Bei Verwendung anderer Ladegeräte können
Defekte auftreten oder ein Brand ausgelöst werden.
Bei unsachgemäßem Gebrauch oder beim Gebrauch
beschädigter Akkus können Dämpfe austreten. Füh-
ren Sie Frischluft zu und suchen Sie bei Beschwerden
einen Arzt auf. Die Dämpfe können die Atemwege
reizen.

9
D
D
DEUTSCH
D
Arbeitshinweise
Die Akkus werden nur teilweise vorgeladen geliefert
und müssen vor Gebrauch zum ersten Mal voll aufge-
laden werden.
• Laden Sie den Akku nach, wenn das Gerät zu lang-
sam läuft oder stehen bleibt.
• Der Li-Ionen-Akku kann jederzeit aufgeladen
werden, ohne die Lebensdauer zu verkürzen. Eine
Unterbrechung des Ladevorgangs schädigt den
Akku nicht.
• Der Li-Ionen-Akku ist durch die„Electronic-Cell
Protection“ gegen Tiefentladung geschützt.
• Eine wesentlich kürzere Betriebszeit des geladenen
Akkus zeigt an, dass der Akku verbraucht ist und
ersetzt werden muss.
Akkus umweltgerecht entsorgen
Li-Ion-Akkus sind entsorgungspichtig. Lassen Sie
defekte Akkus vom Fachhandel entsorgen. Akkus
müssen aus dem Gerät entfernt werden bevor es
verschrottet wird. Beschädigte Akkus können der
Umwelt und Ihrer Gesundheit schaden, wenn giftige
Dämpfe oder Flüssigkeiten austreten.
Versenden Sie daher nie einen defekten Akku per Post
etc. Bitte wenden Sie sich an Ihre örtliche Entsor-
gungsstelle.
Entsorgen Sie Akkus im entladenen Zustand. Wir
empfehlen die Pole mit einem Klebestreifen zum
Schutz vor einem Kurzschluss abzudecken. Önen Sie
den Akku nicht.
Wartung
Vor allen Einstell-, Reinigungs- und
Wartungsarbeiten an der Maschine den
Wechselakku herausnehmen.
Reparaturen und Arbeiten, die nicht in dieser Anlei-
tung beschrieben wurden, nur von qualiziertem
Fachpersonal durchführen lassen.
Nur Originalzubehör und Originalersatzteile verwenden.
Maschine, insbesonders Lüftungsschlitze, stets sauber
halten. Gerätekörper niemals mit Wasser abspritzen!
Kunststoe nicht mit Lösemittel, entzündlichenoder
giftigen Flüssigkeiten reinigen. Zum Reinigen nur ein
feuchtes Tuchbenutzen.
Nur ein regelmäßig gewartetes und gut gepegtes
Gerät kann ein zufriedenstellendes Hilfsmittel sein.
Wartungs- und Pegemängel können zu unvorher-
sehbaren Unfällen und Verletzungen führen.
Bei Bedarf nden Sie die Ersatzteilliste im Internet
unter www.guede.com.

D
10
D
DGB
ENGLISH
Persons over 16 years of age can only workon the
appliance.An exception includes youngsters trained
in order to reachknowledge under supervision
of the trainer duringoccupational education.
In case of any doubts about connection and operati-
on refer please to our customer center
Specied Conditions Of Use
The impact wrench can be used to tighten and loosen
nuts and bolts.
As a control measure, always check the tightening
torque with a torque wrench.
Do not use this product in any other way as stated
for normal use. Not observing general regulations
in force and instructions from this manual does not
make the manufacturer liable for damages.
In spite of compliance with all relevant design regula-
tions, dangers may still present themselves when the
machine is operated, e.g.:
• noise emissions
• dust emissions
• vibrations to hand and arms
Emergency procedure
Conduct a rst-aid procedure adequate to the injury
and summon qualied medical attendance as quickly
as possible. Protect the injured person from further
harm and calm them down. If you seek help,state the
following pieces ofinformation: 1. Accident site, 2.
Accident type, 3. Number of injured persons, 4. Injury
type(s)
Symbols
WARNING / CAUTION!
WARNING - Read the operating instruc-
tions to reduce the risk of injury.
Wear eye protective goggles !
Wear ear protectors!
Take the replaceable battery from the
appliance before any extension, cleaning
and servicing works.
CE marking
Any damaged or disposed electric or
electronic devices must be delivered to
appropriate collection centres.
Technical Data
Impact wrench BSS 12 1/4”
Art. No 58607
Battery voltage 12 V
No-load speed 0-2500 min -1
Torque max. 80 Nm
Rate of percussion under load 0-3500 min-1
Tool reception 1/4“ Hex
Weight without battery/Charg-
ing equipment 0,8 kg
Noise details
Sound pressure level LpA 93,25 dB (A)
Sound power level LWA 104,25 db (A)
Measured according to EN 60745; Uncertainty K =
3 dB (A)
Wear ear protectors!
Vibration details
Vibration total values (triaxial vector sum) deter-
mined according to EN 60745
Impact tightening of fasteners of the maximum
capacity of the tool:
Vibration emission value ah14,68 m/s²
Uncertainty K = 1,5 m/s2
WARNING: The vibration emission level will vary
because of the ways in which a power tool can be
used and may increase above the level given in this
information sheet.
The vibration emission level may be used to compare
one tool with another.
It may be used for a preliminary assessment of
exposure.
An accurate estimate of the vibratory load
shouldalso take into account the times when the
tool isshut down or when it is running but not
actually inuse. This may signicantly reduce the
vibratoryload over the total working period.
Identify additional safety measures to protect
theoperator from the eects of vibration such
as:maintain the tool and the accessories, keep
thehands warm, organisation of work patterns.
Read and understand the operating
instructions before using the
appliance. Familiarise with the
control elements and how to use the appliance
properly. Abide by all the safety measures stated in
the service manual. Act responsibly toward third
parties.
The operator is responsible for accidents or risks to
third parties.

11
D
D
ENGLISH
GB

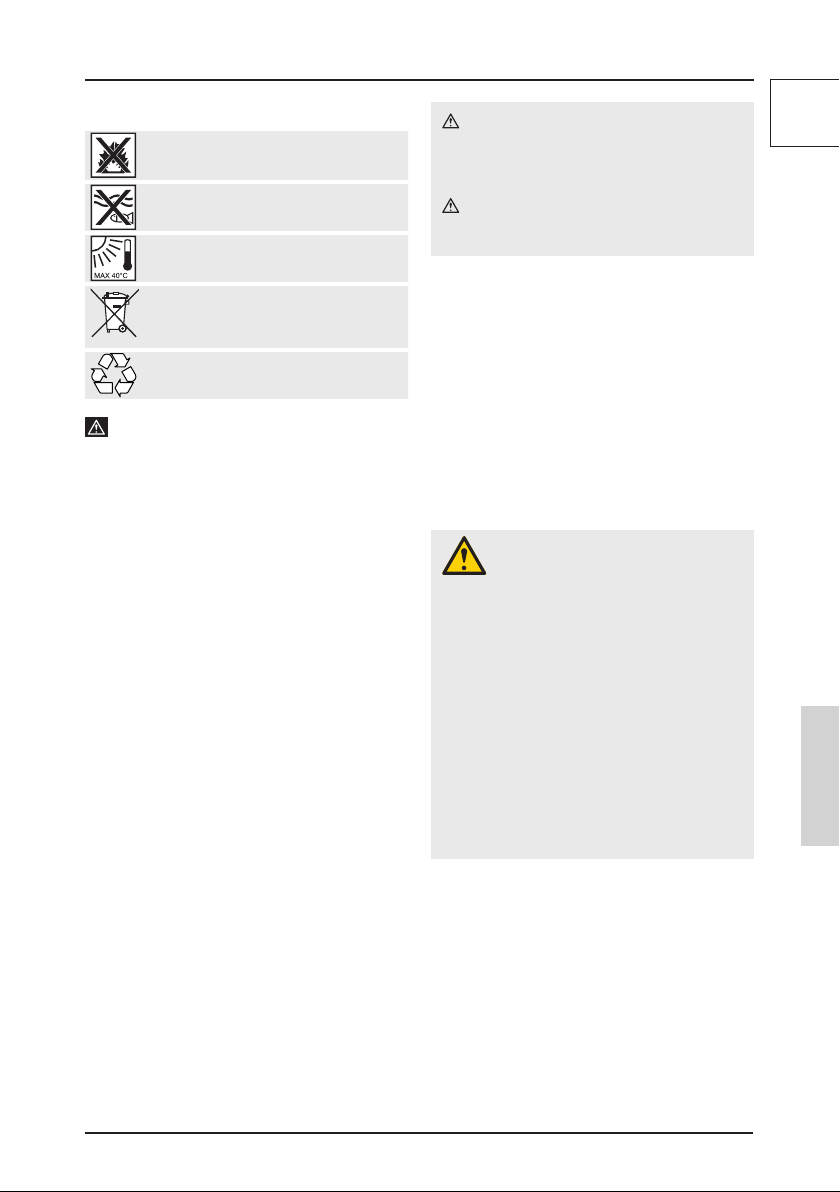

Battery
Protect the battery against heat and re.
Protect the battery against water and
moisture.
Protect the battery against temperatures
above 40°C.
Li-Ion
Do not throw the batteries in household
waste.
Deliver the batteries to a collection centre of
old batteries where they will be recycled in
an environmentally friendly way.
WARNING Read all safety warnings and all
instructions. Failure to follow the warningsand
instructions may result in electric shock, re and/or
serious injury.
Save all warnings and instructions for future
reference.
Safety information for impact
wrenches
Hold power tool by insulated gripping surfaces,
when performing an operation where the fastener
may contact hidden wiring. Fasteners contacting
a„live“ wire may make exposed metal parts of the
power tool„live“ and could give the operator an
electric shock.
Additional Safety and Working
Instructions
Wear ear protectors. Exposure to noise can cause
hearing loss.
Use protective equipment. Always wear safety
glasses when working with the machine. The use of
protective clothing is recommended, such as dust
mask, protective gloves, sturdy non-slip footwear
and ear defenders.
The dust produced when using this tool may be
harmful to health. Do not inhale the dust. Use a dust
absorption system and wear a suitable dust protec-
tion mask. Remove deposited dust thoroughly, e.g.
with a vacuum cleaner.
Clamp your workpiece with a clamping device.
Unclamped workpieces can cause severe injury and
damage.
Check all screw and plug-in connections and
protective equipment if rm and tightened
properly and whether all moving parts are
running smooth whenever the appliance is to be
put into operation.
The appliance must not be used if damaged
or safety equipment is defective. Replace any
worn-out and damaged parts.
Do not use the device near ammable liquids or
gases. Risk of re and explosion in case of short
circuit.
Please turn the device immediately o when the
tool used gets blocked! Do not turn the device on
again when the tool is still blocked. This could cause
bounce back with a high reaction moment. Deter-
mine and remove the cause of the blocking of the
tool used while respecting the safety instructions.
The possible causes may be:
• it is tilted in the workpiece to be machined
• it has pierced through the material to be machined
• the power tool is overloaded
Battery
Risk of re! Risk of explosion!
Never use damaged, defective or deformed accu-
mulators. Never open or damage the accumulator
or let it fall on the ground.
Umgebungstemperatur
Protect the battery against heat and re.
Battery to be used at the ambient temperatures
between 10°C and +40°C only.
Never put the battery on heaters and do not
expose it to strong sunlight for a long time.
After being subject to heavy load, let the battery
cool down rst.
Short circuit - do not bridge the accumulator
contacts with metal parts.
The accumulator must be packaged (plastic bag,
box) or accumulator contacts must be sealed up
for accumulator disposal, transport or storage.
The Güde charger to be used only to charge the battery.
There can be malfunction or re if dierent chargers
are used.
Vapours may leak out in case of unauthorised use or
when using a damaged accumulator. Bring fresh air
and seek medical advice if experiencing diculties.
Vapours may irritate the respiratory system.
Work instructions
Accumulators are supplied partially charged and
must therefore be fully charged before being used for
the rst time.
• Charge the accumulator when the appliance is
running slowly or stops.

D
12
D
D
ENGLISH
GB
• A li-ion battery may be charged at any time without
any shortening of its life. Charging process interrup-
tion will not damage the accumulator.
• A li-ion battery is protected by the Electronic Cell
Protection against deep discharge.
• A signicantly shorter operating time of a charged
battery means the battery life is over and the batte-
ry must be replaced.
Dispose of the batteries in an environmentally
friendly manner.
Li-ion batteries are subject to the special disposal
obligation. Have any defective batteries disposed of
by a specialised shop. The battery must be taken out
before the appliance is scrapped. Damaged batteries
may harm the environment and your health if toxic
vapours or liquids leak out of such batteries.
Therefore, never send a defective battery by post, etc.
Please contact your local recycling centre.
Dispose of the batteries when discharged. We
recommend applying an adhesive tape on the poles
to protect them against short circuit. Never open the
battery.
Maintenance
Take the replaceable battery from the
appliance before any extension, cleaning and
servicing works.
Repairs and works specied in these Instructions may
only be performed by qualied authorised sta.
Use only original accessories and original spare parts.
Keep the device, in particular the air vents, clean at all
times. Never spray water on the device body!
Do not clean the plastics with solvents, ammable or
toxic uids. For cleaning, use a damp cloth only.
Only a regularly maintained and treated appliance
can serve as a satisfactory aid. Insucient mainte-
nance and care can lead to unforeseen accidents and
injuries.
If necessary, a list of spare parts can be found at www.
guede.com.

13
D
D
F
FRANÇAIS
Lisez attentivement ce mode
d‘emploi avant la première utilisation
de l‘appareil et assurez-vous de
l‘avoir bien compris. Familiarisez-vous avec les
éléments de commande et l‘utilisation correcte de
l‘appareil. Respectez toutes les consignes de sécurité
gurant dans le mode d’emploi. Comportez-vous de
façon responsable vis-à-vis des autres personnes.
L‘utilisateur est responsable des accidents et dangers
vis-à-vis de tierces personnes.
L’appareil peut être utilisé uniquement par
despersonnes de plus de 16 ans, exception
faite des adolescents manipulant l’appareil
dans lecadre de l’enseignement professi-
onnel sous la surveillancedu formateur.
Si vous avez des doutes en ce qui concerne le
branchement et l‘utilisation de l‘appareil, contactez le
service clients.
Utilisation Conforme à la
destination
La visseuse à percussion peut être utilisée de manière
universelle pour visser et dévisser des vis et des
écrous.
Toujours contrôler le couple à l’aide d’une clé dyna-
mométrique.
Ce dispositif peut être utilisé uniquement dans le
but indiqué. Le fabricant décline toute responsabilité
en cas de non-respect des règles en vigueur et des
dispositions indiquées dans ce mode d‘emploi.
Certains risques restent inhérents à la conduite de la
machine, malgré le respect de toutes les prescriptions
de sécurité, comme par exemple :
• émission acoustique
• émission de poussière
• vibrations des mains et bras
Conduite en cas d’urgence
Eectuez les premiers gestes de secours et appelezra-
pidement les premiers secours.Protégez le blessé
d’autres blessures et calmez-le. Si vous appelezles
secours, fournissez les renseignements suivants: 1.
Lieu d‘accident, 2. Type d‘accident, 3. Nombre de
blessés, 4. Type de blessure
Caractéristiques Techniques
Visseuse à percussion BSS 12 1/4”
N° de commande 58607
Tension accu interchangeable 12 V
Vitesse de rotation à vide 0-2500 min -1
Couple max. 80 Nm
Perçage à percussionen charge 0-3500 min-1
système de xation 1/4“ Hex
Poids sans batterie amovible/
Dispositif de charge 0,8 kg
Données relatives au bruit
Niveau de pression acoustique
LpA
93,25 dB (A)
Niveau d‘intensité acoustique
LWA
104,25 db (A)
Mesuré selon EN 60745; Incertitude K = 3 dB (A)
Portez une protection auditive!
Données relatives aux
vibrations
Valeurs totales d‘oscillation (Somme vectorielle des
trois directions) constatées de façon correspon-
dante EN 60745
Serrage des vis et des écrous de la dimension
maximale admissible:
Valeur d’émission vibratoire ah14,68 m/s²
Incertitude K = 1,5 m/s2
AVERTISSEMENT: Le niveau réel des vibrations peut
diérer de la valeur indiquée dans ces consignes en
fonction du type et du mode d‘utilisation .
Le niveau des vibrations peut être utilisé pour la
comparaison des appareils électriques.
Convient également pour l‘examen préalable de la
charge par vibrations.
Pour estimer de manière exacte la charge parvi-
brations pendant une certaine durée de travail, il
faut également tenir compte des tempsd‘arrêt ou
de marche à vide de l‘appareil. Cela peut entraîner
une réduction sensible du volume de charge par
vibrations sur la durée totale de travail.
Dénir les mesures de sécurité supplémentairesre-
latives à la protection de l‘utilisateur contre leseets
des vibrations,telles que : entretien technique des
outils électriques et appareils, maintien de la chaleur
des mains,organisation du travail.
GB

D
14
D
D
FRANÇAIS
F
Symboles
AVERTISSEMENT / ATTENTION!
AVERTISSEMENT - Pour réduire le risque
de blessures, lisez la notice d‘utilisation.
Portez des lunettes de protection!
Portez une protection auditive!
Retirez l‘accu avant d‘eectuer toute
intervention de réglage, de nettoyage ou
d‘entretien sur la machine.
symbole CE
Déposez les appareils électriques ou
électroniques défectueux et / ou destinés
à liquidation au centre de ramassage
correspondant.
Batterie
Protégez la batterie de la chaleur et du feu.
Protégez la batterie de l‘eau et de l‘humidité.
Protégez la batterie des températures
supérieures à 40°C.
Li-Ion
Ne jetez pas les batteries avec les déchets
domestiques.
Déposez les batteries dans un centre de
collecte de batteries usagées où elles seront
recyclées de façon écologique.
Avertissement Lisez toutes les consignes et in-
structions de sécurité. Le non-respect des consignes
indiquées ci-dessous peut entraîner une électrocuti-
on, un incendie et / ou des blessures graves.
Conservez toutes les consignes et instructions de
sécurité pour une utilisation ultérieure.
Consignes de sécurité pour les
boulonneuses à percussion
Tenir l‘appareil aux surfaces isolées faisant oce
de poignée pendant les travaux au cours desquels
la vis peut toucher des lignes électriques dissimu-
lées. Le contact de la vis avec un câble qui conduit la
tension peut mettre des parties d‘appareil en métal
sous tension et entraîner une décharge électrique.
Instructions complémentaires de
sécurité et de travail
Portez une protection auditive. L‘exposition au bruit
pourrait provoquer une diminution de l‘ouïe.
Utiliser l’équipement de protection. Toujours porter
des lunettes de protection pendant le travail avec la
machine. Il est recommandé de porter des articles
de protection, tels que masque antipoussière, gants
de protection, chaussures tenant bien aux pieds et
antidérapantes et protection acoustique.
Les poussières dégagées lors du travail sont souvent
nocives et ne devraient pas pénétrer dans le corps.
Utiliser un dispositif d’aspiration de poussières et
porter en plus un masque de protection approprié.
Eliminer soigneusement les dépôts de poussières,
p. ex. en les aspirant au moyen d‘un système
d‘aspiration de copeaux.
Fixez fermement la pièce en exécution à l‘aide d‘un
dispositif de serrage. Des pièces en exécution non
fermement xées peuvent provoquer des dom-
mages et des lésions graves.
Avant chaque mise en marche, contrôlez tous
les raccords à vis et encastrables, ainsi que les
dispositifs de protection, la xation correcte ainsi
que le bon fonctionnement de toutes les pièces
mobiles. .
Il est interdit d‘utiliser l‘appareil si les
dispositifs de protection sont défectueux ou
endommagés. Remplacez les pièces usées ou
endommagées.
N‘utilisez pas l‘appareil à proximité des liquides ou
gaz inammables. Risque d‘incendie ou d‘explosion
en cas de court-circuit.
Lorsque l‘outil utilisé est bloqué, arrêtez immédiate-
ment l‘appareil. Ne le remettez pas en marche tant
que l‘outil est bloqué, vous pourriez provoquer un
rebond avec un moment de réaction élevé. Identiez
et supprimez la cause de blocage de l‘outil utilisé
tout en respectant les consignes de sécurité.
Les causes possibles sont :
• Encastrement dans la pièce à travailler.
• Le dispositif a traversé le matériau à travailler en le
cassant.
• Le dispositif électrique a été surchargé.

15
D
D
FRANÇAIS
F
Batterie
Risque d‘incendie ! Risque d‘explosion!
N‘utilisez jamais des accumulateurs endomma-
gés, défectueux ou déformés. N‘ouvrez jamais
un accumulateur, ne l‘endommagez pas et ne le
faites pas tomber.
Ne chargez jamais la batterie dans un environ-
nement avec acides et matières légèrement
inammables.
Protégez la batterie de la chaleur et du feu.
Utilisez la batterie seulement dans l‘étendue des
températures de +10°C à +40°C.
Ne la posez jamais sur des corps de chaue et ne
l‘exposez pas trop longtemps aux rayons du soleil.
En cas de forte charge, laissez-la d‘abord refroidir.
Court-circuit - ne shuntez pas les contacts de
l‘accumulateur avec des pièces métalliques.
Lors de la liquidation, le transport ou le stockage,
il est nécessaire d‘emballer l‘accumulateur (sac en
plastique, boîte) ou de coller les contacts.
Pour charger la batterie, utilisez seulement le chargeur
GÜDE. L‘utilisation d‘autres dispositifs de charge peut
engendrer des défauts ou un incendie.
Une utilisation incompétente ou l‘utilisation d‘un
accumulateur endommagé peut provoquer des fuites
de vapeurs. Amenez de l‘air frais et contactez un
médecin en cas de problèmes. Les vapeurs peuvent
irriter les voies respiratoires.
Consignes de travail
Les accus ne sont livrés que partiellement préchargés
et doivent donc être complètement chargés avant
utilisation.
• Rechargez l‘accu dès lors que l‘appareil fonctionne
trop lentement ou s‘arrête.
• L‘accu Li-ion peut être chargé à tout moment
sans raccourcir sa durée de vie. L‘interruption du
chargement n‘endommage pas l‘accu. L‘accu Li-ions
est protégé contre la décharge complète grâce à la
„Electronic Celle Protection“.
• Une durée de fonctionnement sensiblement rac-
courcie de l‘accu indique que celui-ci est trop faible
et doit être remplacé. N‘utilisez que des accus de
rechange d‘origine
• Une durée de fonctionnement sensiblement rac-
courcie de l‘accu indique que celui-ci est trop faible
et doit être remplacé. N‘utilisez que des accus de
rechange d‘origine
Éliminez les accumulateurs de façon écologique.
Les accumulateurs Li-ion doivent être éliminés de fa-
çon spéciale. Remettez les accumulateurs défectueux
à un magasin spécialisé. Avant de broyer l‘appareil,
retirez l‘accumulateur. Les accumulateurs endomma-
gés peuvent nuire à l‘environnement et à votre santé,
car ils peuvent présenter des fuites de vapeurs ou gaz
toxiques.
Par conséquent, n‘envoyez jamais un accumulateur
endommagé par la poste, etc. Veuillez vous tourner
vers votre centre de recyclage local.
Éliminez les accumulateurs lorsqu‘ils sont déchargés.
Nous recommandons d‘envelopper les pôles par une
bande adhésive, de façon à les protéger du court-
circuit. N‘ouvrez jamais un accumulateur.
Entretien
Retirez l‘accu avant d‘eectuer toute
intervention de réglage, de nettoyage ou
d‘entretien sur la machine.
Les réparations et travaux non décrits dans ce mode
d‘emploi doivent être eectués uniquement par un
personnel qualié agréé.
Utilisez uniquement des accessoires et des pièces de
rechange d’origine.
Maintenez la machine et en particulier les orices
d‘aération propres. Ne pulvérisez jamais d‘eau sur
l‘appareil !
N‘utilisez pas de dissolvants ou des liquides inamma-
bles ou toxiques pour nettoyer les plastiques. Utilisez
uniquement un chion humide.
Seul un appareil régulièrement entretenu et réparé
peut donner satisfaction. Un entretien insusant
peut engendrer des accidents et des blessures.
En cas de besoin, vous trouverez la liste des pièces
détachées sur les pages web www.guede.com.

D
16
D
DI
ITALIANO
L‘operatore è responsabile verso i terzi degli incidenti
oppure pericoli.
Possono lavorare con l‘apparecchiosolo le persone
che hannoraggiunto 16 anni. L’eccezionerap-
presenta lo sfruttamento deiminorenni per lo
scopodell’addestramento professionaleper
raggiungere la pratica sottocontrollo dell‘istruttore.
In caso dei dubbi sul collegamento ed uso
dell‘apparecchio, rivolgersi cortesemente al CAT.
Uso in conformità alla destinazione
L’avvitatrice a percussione è un attrezzo universale
per ssare e staccare viti, bulloni e dadi.
Per sicurezza, la coppia di serraggio raggiunta deve
essere controllata sempre tramite una chiave torsio-
metrica.
Questo impianto può essere utilizzato solo per lo sco-
po indicato. All‘inadempimento delle istituzioni delle
direttive generalmente valide e delle istituzioni nel
presente Manuale il costruttore non assume alcuna
responsabilità dei danni.
Nonostante siano state rispettate tutte le principali
prescrizioni costruttive, è possibile che durante
l‘utilizzo della macchina esistano ancora dei pericoli,
come ad esempio:
• emissioni acustiche
• emissione di polvere
• vibrazioni delle mani e delle braccia
Comportamento in caso
d’emergenza
Applicare il pronto soccorso relativo all’incidente e
rivolgersipiù rapidamente al medico qualicato.Pro-
teggere il ferito agli ulteriori incidenti e tranquillizzar-
lo. In caso di richiesta del pronto soccorso comunica-
re leseguenti informazioni: 1. Luogo dell’incidente, 2.
Tipo dell’incidente, 3. Numero dei feriti, 4. Tipo della
ferita
Simboli
AVVERTENZA / ATTENZIONE!
AVVERTENZA - Per ridurre il rischio di una
lesione, leggere il manuale operativo.
Utilizzare gli occhiali di protezione!
Utilizzare le protezioni dell‘udito!
Prima di ogni intervento di regolazione,
pulizia o manutenzione togliere la batteria
sostituibile dalla macchina.
Simbolo CE
Datos técnicos
Avvitatore a percussione BSS 12 1/4”
N.º de artículo 58607
Tensione batteria 12 V
Numero di giri a vuoto 0-2500 min-1
Momento torcente max. 80 Nm
Percussione a pieno carico 0-3500 min-1
Attacco utensili 1/4“ Hex
Peso senza batteria estraibile 0,8 kg
Dati di rumorosità
Livello di rumorosità LpA 93,25 dB (A)
Potenza della rumorosità LWA 104,25 db (A)
Misurato conf. EN 60745; Incertezza della misura K
= 3 dB (A)
Utilizzare le protezioni
dell‘udito!
Dati della vibrazione
Dati totali della vibrazione (Somma vettoriale di tre
direzioni) accertato rispettivamente EN 60745
Avvitatura di viti e dadi con una dimensione mas-
sima ammessa:
Valore di emissione
dell’oscillazione ah
14,68 m/s²
Incertezza della misura K =
1,5 m/s2
AVVERTENZA: Il livello reale delle vibrazioni, in
dipendenza al tipo e modo dell‘uso della lista, può
essere diverso dal valore indicato nelle presenti
istruzioni.
E‘ possibile utilizzare il livello delle vibrazioni per il
confronto reciproco degli apparecchi elettrici.
E‘ adatto anche alla pre-valutazione del carico dalle
vibrazioni
Per una valutazione precisa della sollecitazione davi-
brazioni si deve tenere conto anche dei tempi incui
l‘utensile è spento oppure è acceso senza peròes-
sere utilizzato. Questo può ridurre sensibilmentela
sollecitazione da vibrazioni per l‘intero periododi
tempo operativo.
Adottare misure di sicurezza supplementari perpro-
teggere l‘utilizzatore dall‘eetto delle vibrazioni,come
ad esempio: manutenzione dell‘utensileelettrico e
degli accessori, tenere le manicalde, organizzazione
dello svolgimento dellavoro.
Usare l‘apparecchio solo dopo aver
letto con attenzione e capito le
istruzioni per l‘uso. Prendere in
conoscenza gli elementi di comando e l’uso corretto
dell’apparecchio. Rispettare tutte le istruzioni di
sicurezza riportate nel Manuale. Comportarsi con cura
verso le altre persone.
