GALOPIN L16 User manual

011-17-0002182-7
L16
COLUMPIO HEXAGONAL
Hexagonal Swing
Balançoire Hexagonal
1/4
R.8
MANUAL DE INSTRUCCIONES / INSTRUCTION MANUAL / MODE D EMPLOI
Fabricado por / Made by /Fabriqué par GALOPÍN PARQUES, S.L.
GALOPÍN PARQUES se reserva el derecho de modificar sin previo aviso la información contenida en este documento
GALOPÍN PARQUES reserves the right to change the information contained in this document without prior notice
GALOPÍN PARQUES se réserve le droit de modifier ses produits sans préavis les informations contenues dans le présent document

011-17-0002182-7
L16
COLUMPIO HEXAGONAL
Hexagonal Swing
Balançoire Hexagonal
ZONA A EXCAVAR
EXCAVATION ZONE
ZONE Á CROSSE
SBH
Detalles de la cimentación necesaria
en condiciones normales (debería
tenerse cuidado en lo referente a las
condiciones anormales).
Requirements to lay the
foundations of a playground
element in normal conditions
Détails de la cimentation nécessaire
dans des conditions normales (nous
attirons votre attention sur les conditions
anormales).
2/4
259
259
259
259
259
259
519
O
80
80
50
30

011-17-0002182-7
L16
COLUMPIO HEXAGONAL
Hexagonal Swing
Balançoire Hexagonal

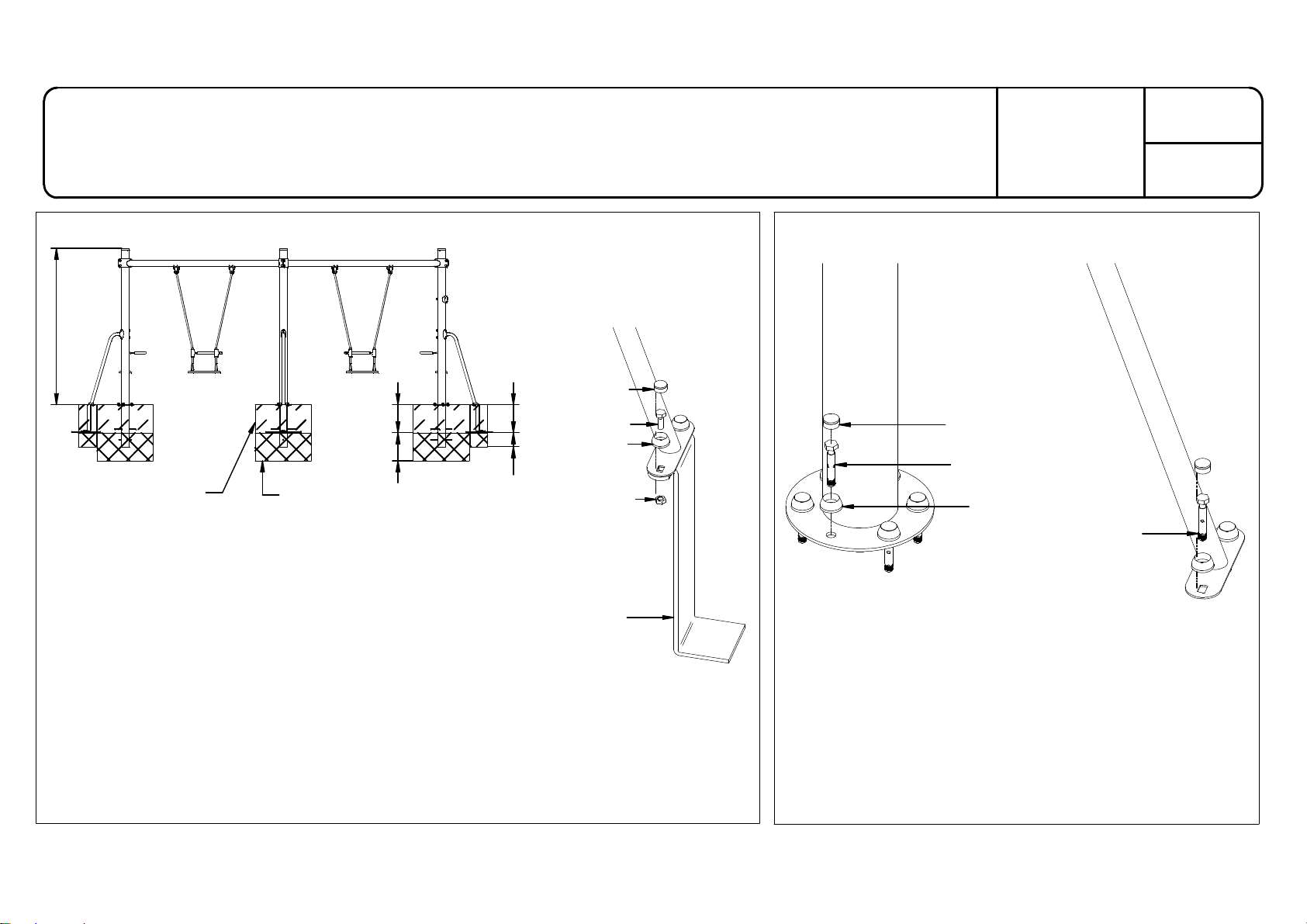

1.-Poste/post/poteaux
2.-Superficie de jueto/área convered by equipment/aire de jeux.
3.-Parte superior de los cimientos/cement postfor anchorage/cote superior de
betonage
4.-Marca de la línea de suelo/ground level mark/marque de la ligne du sol
SD
Detalles de la cimentación necesaria
en condiciones normales (debería
tenerse cuidado en lo referente a las
condiciones anormales).
Requirements to lay the
foundations of a playground
element in normal conditions
Détails de la cimentation nécessaire
dans des conditions normales (nous
attirons votre attention sur les conditions
anormales).
3/4
SUELO DURO ZAPATA --> SUJECION MEDIANTE LA COLOCACION DE UNAS ZAPATAS
CUADRADAS DE ACERO INOX. Y 4 TORNILLOS DE EXPANSION
TOUGH GROUND FALSE SHOE TYPE --> THE END OF THE POST IS FIXED INSIDE A
METAL FALSE SHOE AND THIS IS FIXED TO THE TOUGH GROUND
SOL DURE SEMELLE --> (SOL DE BÉTON RÉSISTANT ET ÉPAIS) FIXATION AU SOL
APRÉS INTRODUCTION Á L'EMBOUT DU POTEAU DE SABOTS CARRÉS EN ACIER
INOXYDABLE Á VISSER AU SOL AVEC 4 VIS
222
06-2070-100
06-2070-100
07-0003-004
07-0004-004
07-0004-004
06-2030-102
07-0003-004
06-0010-102
05-2022-103
SBH
SUELO BLANDO HORMIGON --> BASADO EN EL ENTERRAMIENTO DE POSTES EN HORMIGON
SOFT GROUND CONCRETE TYPE --> THE CONCRETE GROUND IS DRILLED IN ORDER THE END OF THE POST CAN BE BURIED
INSIDE
SOL MOL BETON --> (SOL DE BÉTON RÉSISTANT ET ÉPAIS) ENTERREMENT DU POTEAU DANS LE SOL APRÉS AVOIR PRÉFORÉ LE
BÉTON
4020 4040
Zona a enterrar
Area to bury
Zone à enterrez
Tomar con hormigón
Concrete fundation
Fundation concret

011-17-0002182-7
L16
COLUMPIO HEXAGONAL
Hexagonal Swing
Balançoire Hexagonal
4/4
GALOPÍN PARQUES se reserva el derecho de modificar sin previo aviso la información contenida en este documento
GALOPÍN PARQUES reserves the right to change the information contained in this document without prior notice
GALOPÍN PARQUES se réserve le droit de modifier ses produits sans préavis les informations contenues dans le présent document
06-2030-102
06-0010-102
MO-6259
MO-6259
MO-6259
MO-6259
MO-6371
MO-8073
MO-7109
06-0010-102
07-0003-004
06-2030-102
07-0004-004
06-0050-101
07-0070-004
06-2120-101
MO-8073
MO-8073
MO-8073
MO-8073
MO-8073
